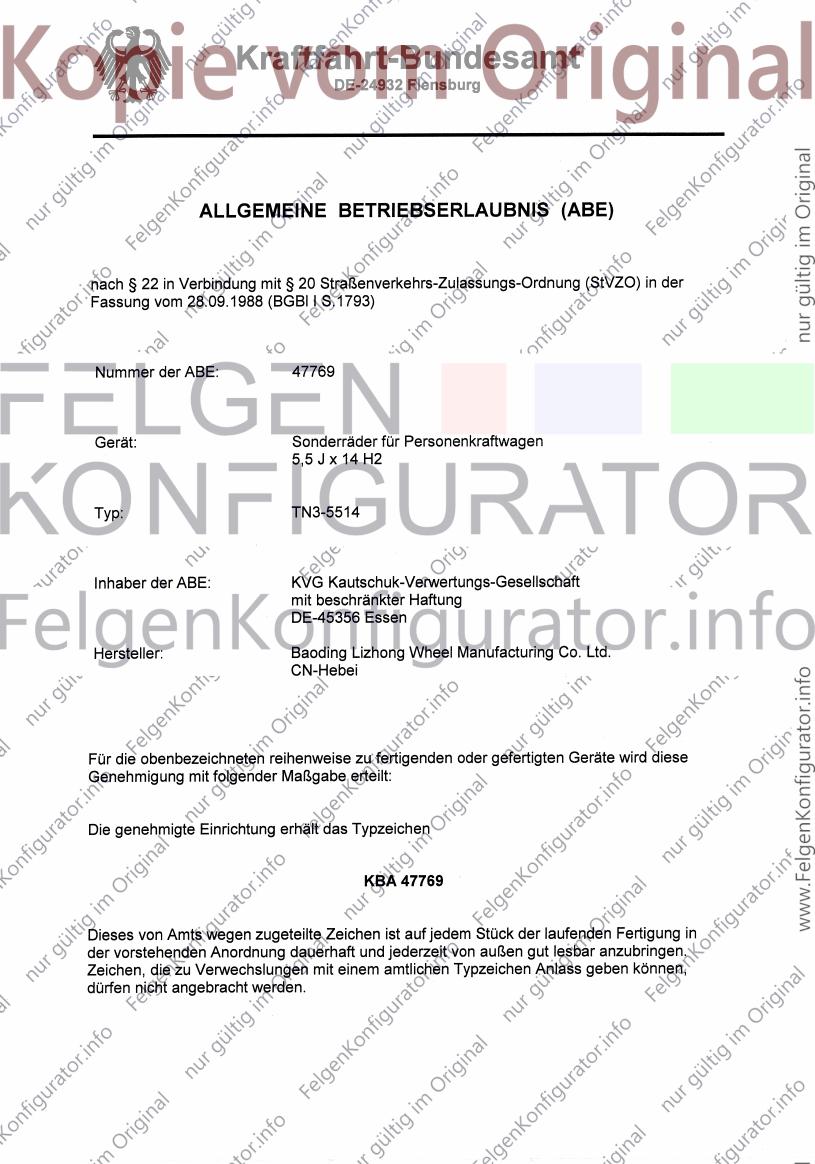

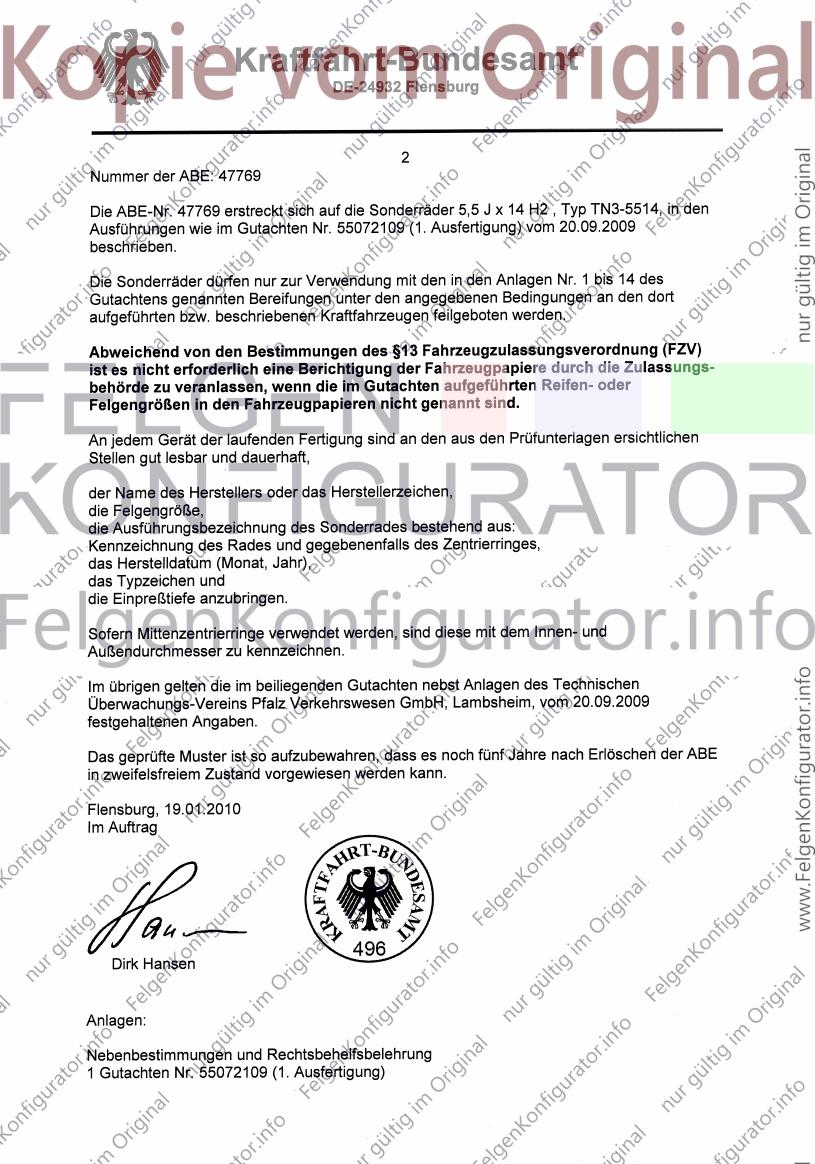

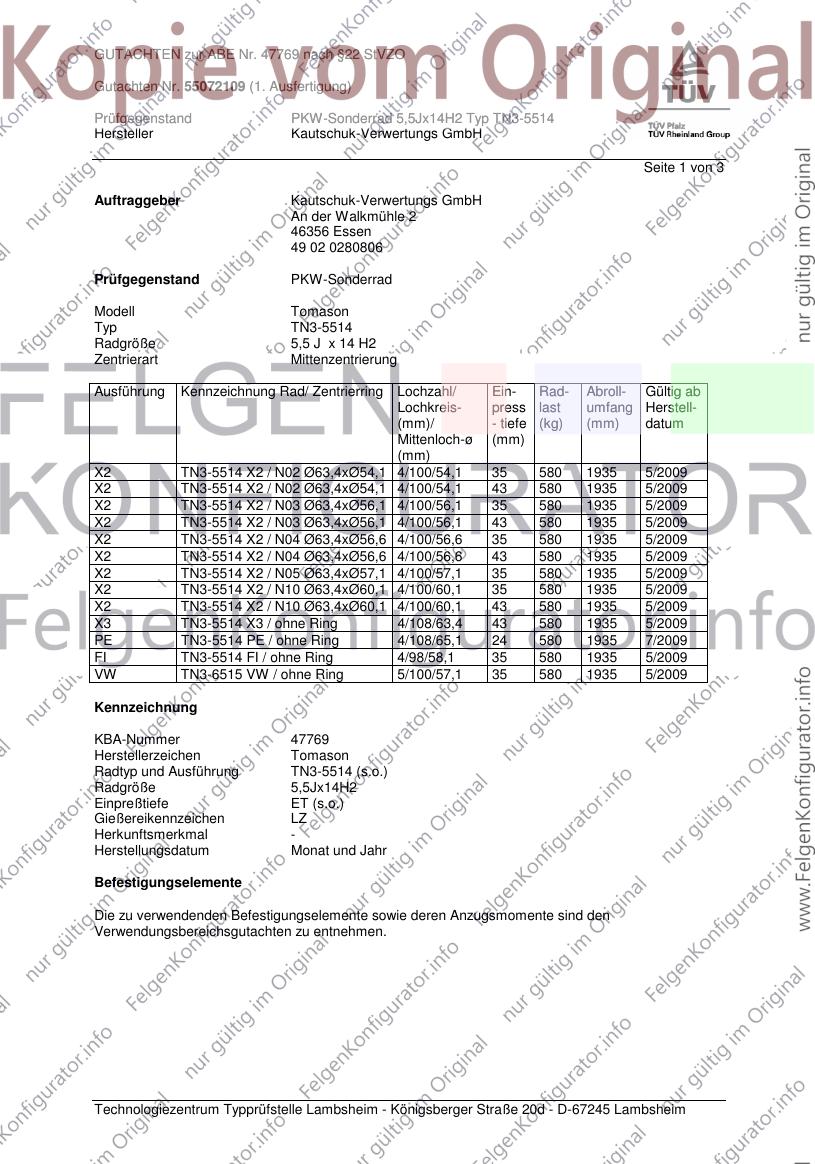

GUTACHTEN zur ABE Nr. 47769 nach §22 StVZO
Gutachten Nr. 55072109 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ TN3-5514
Hersteller Kautschuk-Verwertungs GmbH
Seite 1 von 3
Auftraggeber Kautschuk-Verwertungs GmbH
An der Walkmühle 2
46356 Essen
49 02 0280806
Prüfgegenstand PKW-Sonderrad
Modell Tomason
Typ TN3-5514
Radgröße 5,5 J x 14 H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
Lochkreis- press last umfang Herstell-
(mm)/ - tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
X2 TN3-5514 X2 / N02 Ø63,4xØ54,1 4/100/54,1 35 580 1935 5/2009
X2 TN3-5514 X2 / N02 Ø63,4xØ54,1 4/100/54,1 43 580 1935 5/2009
X2 TN3-5514 X2 / N03 Ø63,4xØ56,1 4/100/56,1 35 580 1935 5/2009
X2 TN3-5514 X2 / N03 Ø63,4xØ56,1 4/100/56,1 43 580 1935 5/2009
X2 TN3-5514 X2 / N04 Ø63,4xØ56,6 4/100/56,6 35 580 1935 5/2009
X2 TN3-5514 X2 / N04 Ø63,4xØ56,6 4/100/56,6 43 580 1935 5/2009
X2 TN3-5514 X2 / N05 Ø63,4xØ57,1 4/100/57,1 35 580 1935 5/2009
X2 TN3-5514 X2 / N10 Ø63,4xØ60,1 4/100/60,1 35 580 1935 5/2009
X2 TN3-5514 X2 / N10 Ø63,4xØ60,1 4/100/60,1 43 580 1935 5/2009
X3 TN3-5514 X3 / ohne Ring 4/108/63,4 43 580 1935 5/2009
PE TN3-5514 PE / ohne Ring 4/108/65,1 24 580 1935 7/2009
FI TN3-5514 FI / ohne Ring 4/98/58,1 35 580 1935 5/2009
VW TN3-6515 VW / ohne Ring 5/100/57,1 35 580 1935 5/2009
Kennzeichnung
KBA-Nummer 47769
Herstellerzeichen Tomason
Radtyp und Ausführung TN3-5514 (s.o.)
Radgröße 5,5Jx14H2
Einpreßtiefe ET (s.o.)
Gießereikennzeichen LZ
Herkunftsmerkmal -
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47769 nach §22 StVZO
Gutachten Nr. 55072109 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ TN3-5514
Hersteller Kautschuk-Verwertungs GmbH

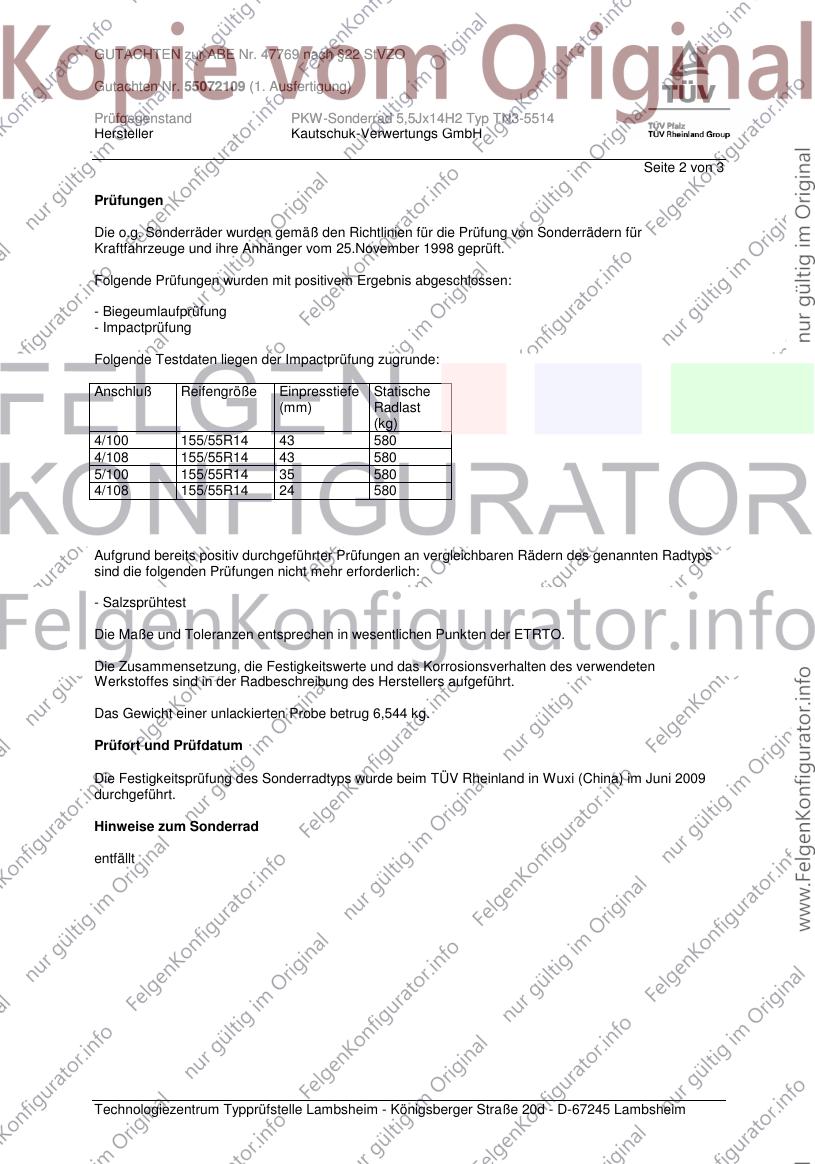

Seite 2 von 3
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Impactprüfung
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe Statische
(mm) Radlast
(kg)
4/100 155/55R14 43 580
4/108 155/55R14 43 580
5/100 155/55R14 35 580
4/108 155/55R14 24 580
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 6,544 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde beim TÜV Rheinland in Wuxi (China) im Juni 2009
durchgeführt.
Hinweise zum Sonderrad
entfällt
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47769 nach §22 StVZO
Gutachten Nr. 55072109 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ TN3-5514
Hersteller Kautschuk-Verwertungs GmbH
Seite 3 von 3
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Anlagen
Beschreibung - 10.06.2009
mit Änderung vom 21.08.2009
Radzeichnung TN3-5514 02.04.2009
Das Gutachten umfasst Blatt 1 bis 3.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 20.September 2009
Tufan 00141795.DOC
