Mo b i l i t ä t
Gutachten
Nr. ID-000008-M0-033
zur Erteilung des Nachtrages 12 zur Allgemeinen Betriebserlaubnis Nr. 44544
nach § 22 Straßenverkehrs-Zulassungs-Ordnung
Ident- bzw. Nachbauräder 16“
I Auftraggeber: Kronprinz GmbH
Weyerstraße 112 - 114
42697 Solingen
Die in den Anlagen aufgeführten Fahrzeugtypen entsprechen auch nach erfolgter Umrüstung
den heute gültigen Vorschriften der StVZO. Das vorliegende Gutachten zur Erteilung einer ABE
verliert seine Gültigkeit, wenn sich durch Umrüstung berührte Bauvorschriften der StVZO
ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte
beeinflussen.
Die 16-Zoll Stahlscheibenräder werden in 57 Ausführungen gefertigt.
Grund des Nachtrags:
- der Verwendungsbereich wird aktualisiert/erweitert
II Übersicht
Bei den im folgenden aufgeführten Stahlscheibenrädern handelt es sich um Ident- bzw.
Nachbauräder zu den vom Fahrzeughersteller oder dessen markengebundener
Ersatzteilorganisation verwendeten Stahlscheibenrädern.
Die Betriebsfestigkeit der aufgeführten Räder entspricht jeweils der Betriebsfestigkeit der
Original-Stahlscheibenräder bzw. Aluminium-Band-Räder oder der "Richtlinie für die
Prüfung von Sonderrädern für Kraftfahrzeuge und ihre Anhänger" in der Fassung vom
25.11.1998 unter Berücksichtigung des Anhang 1 "Vereinfachtes Verfahren zur Prüfung
von Identrädern und Nachbau-Stahlscheibenrädern". Angegebene zulässige Radlasten
und Abrollumfänge gelten aufgrund unterschiedlicher Prüfanforderungen der einzelnen
Fahrzeughersteller ausschließlich für die Verwendung an Fahrzeugen, die im
Verwendungsbereich (siehe Anlage VII.1) aufgeführt sind.
Radgröße Ausführungs- Artikel- Loch- Loch- Mitten- Einpreß-
bezeichnung nummer kreis zahl loch tiefe
(mm) (mm) (mm)
6½Jx16 00021 RE 516005 108 5 60 36
6½Jx16 55904 RE 516005 108 5 60 36
7Jx16 BM 516003 BM 516003 120 5 72,5 47
7Jx16 BM 516017 BM 516017 120 5 72,5 34
6Jx16 FL 516002 FL 516002 98 5 58 36,5
6Jx16 FL 616002 FL 616002 130 5 78 68
6Jx16 FL 616004 FL 616004 130 5 78 68
6½Jx16 FO 516004 FO 516004 108 5 63,3 52,5
IFM - Geschäftsstelle Essen PRÜFLABORATORIUM / TEST LABORATORY
Adlerstraße 7 IFM - Institut für Fahrzeugtechnik und Mobilität
45307 Essen Akkreditiert nach/accredited DIN EN ISO/IEC 17025: D-PL-11109-01-00
Technischer Dienst/Technical service: KBA – P 00004-96

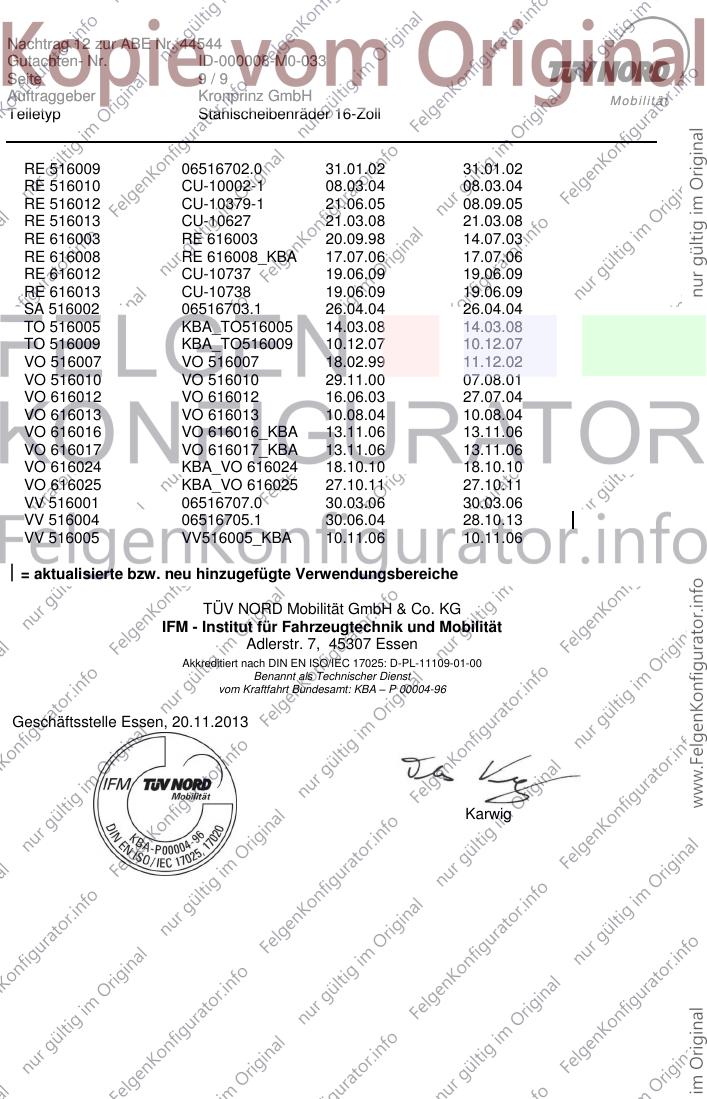

Nachtrag 12 zur ABE Nr. 44544
Gutachten- Nr. ID-000008-M0-033
Seite 2/9
Auftraggeber Kronprinz GmbH Mo b i l i t ä t
Teiletyp Stahlscheibenräder 16-Zoll

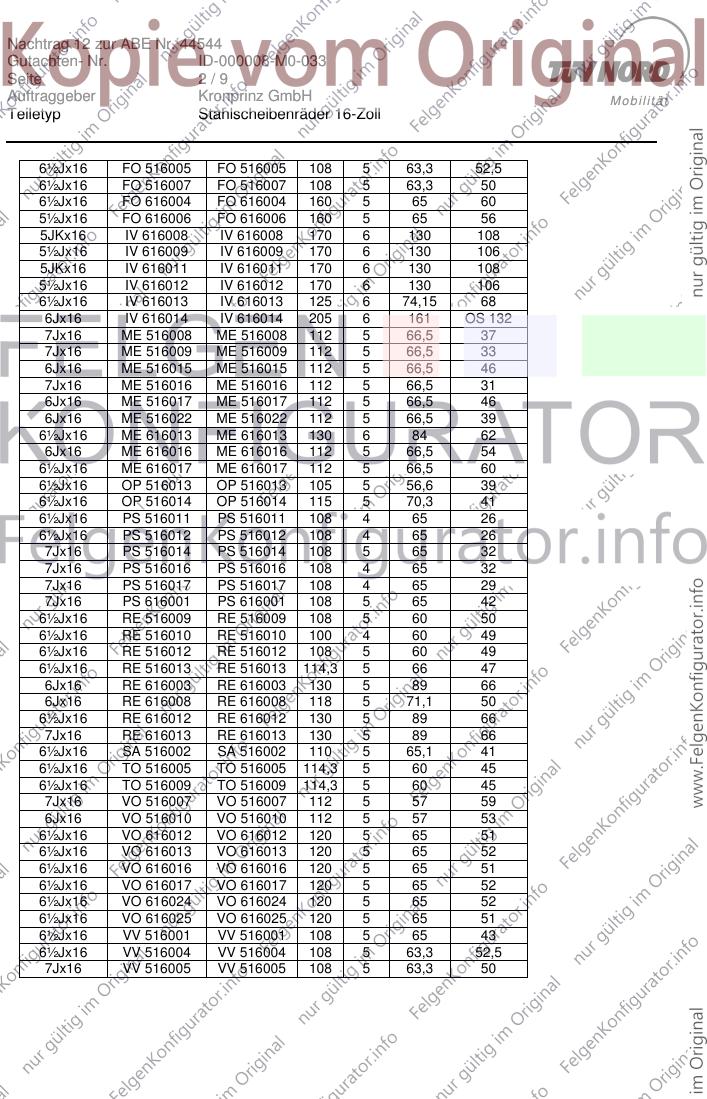

6½Jx16 FO 516005 FO 516005 108 5 63,3 52,5
6½Jx16 FO 516007 FO 516007 108 5 63,3 50
6½Jx16 FO 616004 FO 616004 160 5 65 60
5½Jx16 FO 616006 FO 616006 160 5 65 56
5JKx16 IV 616008 IV 616008 170 6 130 108
5½Jx16 IV 616009 IV 616009 170 6 130 106
5JKx16 IV 616011 IV 616011 170 6 130 108
5½Jx16 IV 616012 IV 616012 170 6 130 106
6½Jx16 IV 616013 IV 616013 125 6 74,15 68
6Jx16 IV 616014 IV 616014 205 6 161 OS 132
7Jx16 ME 516008 ME 516008 112 5 66,5 37
7Jx16 ME 516009 ME 516009 112 5 66,5 33
6Jx16 ME 516015 ME 516015 112 5 66,5 46
7Jx16 ME 516016 ME 516016 112 5 66,5 31
6Jx16 ME 516017 ME 516017 112 5 66,5 46
6Jx16 ME 516022 ME 516022 112 5 66,5 39
6½Jx16 ME 616013 ME 616013 130 6 84 62
6Jx16 ME 616016 ME 616016 112 5 66,5 54
6½Jx16 ME 616017 ME 616017 112 5 66,5 60
6½Jx16 OP 516013 OP 516013 105 5 56,6 39
6½Jx16 OP 516014 OP 516014 115 5 70,3 41
6½Jx16 PS 516011 PS 516011 108 4 65 26
6½Jx16 PS 516012 PS 516012 108 4 65 26
7Jx16 PS 516014 PS 516014 108 5 65 32
7Jx16 PS 516016 PS 516016 108 4 65 32
7Jx16 PS 516017 PS 516017 108 4 65 29
7Jx16 PS 616001 PS 616001 108 5 65 42
6½Jx16 RE 516009 RE 516009 108 5 60 50
6½Jx16 RE 516010 RE 516010 100 4 60 49
6½Jx16 RE 516012 RE 516012 108 5 60 49
6½Jx16 RE 516013 RE 516013 114,3 5 66 47
6Jx16 RE 616003 RE 616003 130 5 89 66
6Jx16 RE 616008 RE 616008 118 5 71,1 50
6½Jx16 RE 616012 RE 616012 130 5 89 66
7Jx16 RE 616013 RE 616013 130 5 89 66
6½Jx16 SA 516002 SA 516002 110 5 65,1 41
6½Jx16 TO 516005 TO 516005 114,3 5 60 45
6½Jx16 TO 516009 TO 516009 114,3 5 60 45
7Jx16 VO 516007 VO 516007 112 5 57 59
6Jx16 VO 516010 VO 516010 112 5 57 53
6½Jx16 VO 616012 VO 616012 120 5 65 51
6½Jx16 VO 616013 VO 616013 120 5 65 52
6½Jx16 VO 616016 VO 616016 120 5 65 51
6½Jx16 VO 616017 VO 616017 120 5 65 52
6½Jx16 VO 616024 VO 616024 120 5 65 52
6½Jx16 VO 616025 VO 616025 120 5 65 51
6½Jx16 VV 516001 VV 516001 108 5 65 43
6½Jx16 VV 516004 VV 516004 108 5 63,3 52,5
7Jx16 VV 516005 VV 516005 108 5 63,3 50
Nachtrag 12 zur ABE Nr. 44544
Gutachten- Nr. ID-000008-M0-033
Seite 3/9
Auftraggeber Kronprinz GmbH Mo b i l i t ä t
Teiletyp Stahlscheibenräder 16-Zoll
III. Beschreibung der Ident- bzw. Nachbauräder
Antragsteller: Kronprinz GmbH
Weyerstraße 112-114
42697 Solingen
Hersteller: Kronprinz GmbH
Weyerstraße 112-114
42697 Solingen
Herstellerzeichen: KPZ; KPT/T; MEFRO; MICHELIN
Art der Räder: Stahlscheibenräder, Radscheibe und
Felgenschüssel verschweißt
Korrosionsschutz: Kathodische Tauchgrundlackierung
III.1. Radanschluß
Der Radanschluß entspricht dem Radanschluß der in der Betriebserlaubnis des
Fahrzeugherstellers aufgeführten Original-Stahlscheibenräder.
III.2. Kennzeichnung der Ident- und Nachbauräder
An den Stahlscheibenrädern wird folgende Kennzeichnung an der Außenseite eingeprägt,
siehe Beispiel der Radausführung IV 616008:
Fertigungsstätte: KPZ
Radausführung: IV 616008
Radgröße nach Norm: 5 JK x 16
Einpreßtiefe: ET115
Typzeichen: KBA 44544 (nach Erteilung der ABE)
Herstelldatum: Woche/Jahr
Zusätzlich können am Rad weitere Kennzeichnungen angebracht sein.
III.3. Verwendungsbereich
Die Stahlscheibenräder sind für Personenkraftwagen und leichte Lastkraftwagen
vorgesehen. Der zulässige Verwendungsbereich ist in der Anlage VII.1 aufgeführt.
IV. Radprüfung
Die hier beschriebenen Stahlscheibenräder wurden gemäß der "Richtlinie für die Prüfung
von Sonderrädern für Kraftfahrzeuge und ihre Anhänger" vom 25.11.1998 unter
Berücksichtigung des Anhang 1 "Vereinfachtes Verfahren zur Prüfung von Identrädern
und Nachbau-Stahlscheibenrädern" geprüft.
IV.1. Felge
Die Maße und Toleranzen entsprechen einschlägigen internationalen Normen für die
Gestaltung von Kraftfahrzeugfelgen. Stichpunktartig nachgeprüfte Muster stimmen in den
wesentlichen Punkten mit den unter Ziffer VII.2 aufgeführten Unterlagen überein.
Nachtrag 12 zur ABE Nr. 44544
Gutachten- Nr. ID-000008-M0-033
Seite 4/9
Auftraggeber Kronprinz GmbH Mo b i l i t ä t
Teiletyp Stahlscheibenräder 16-Zoll

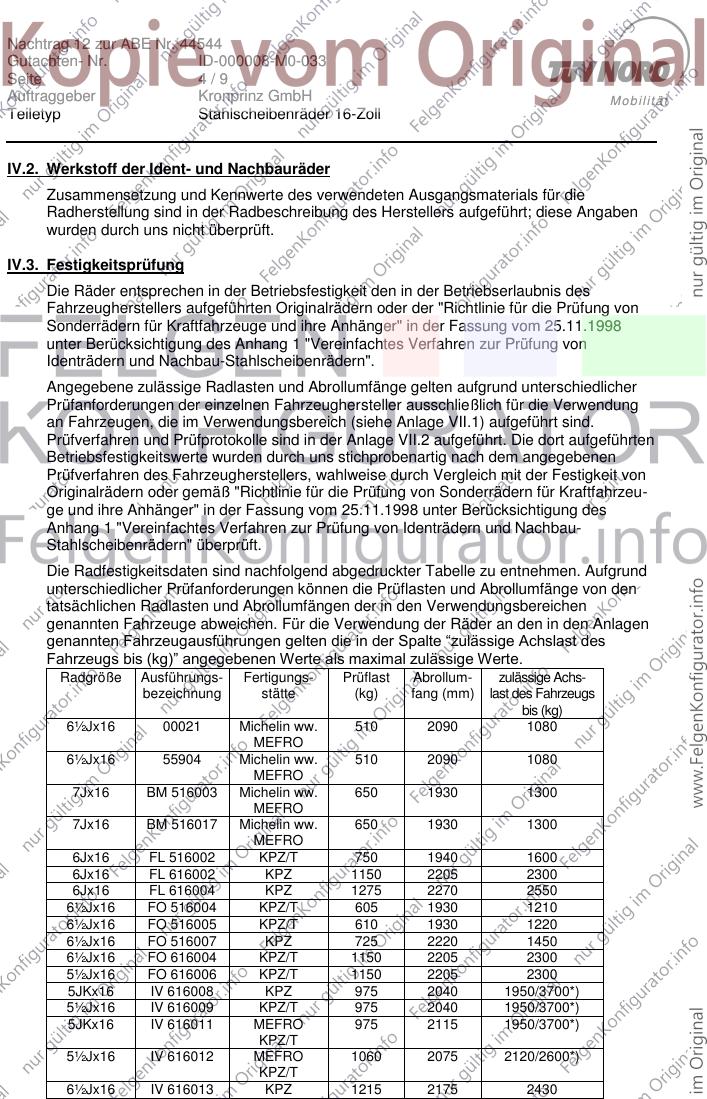

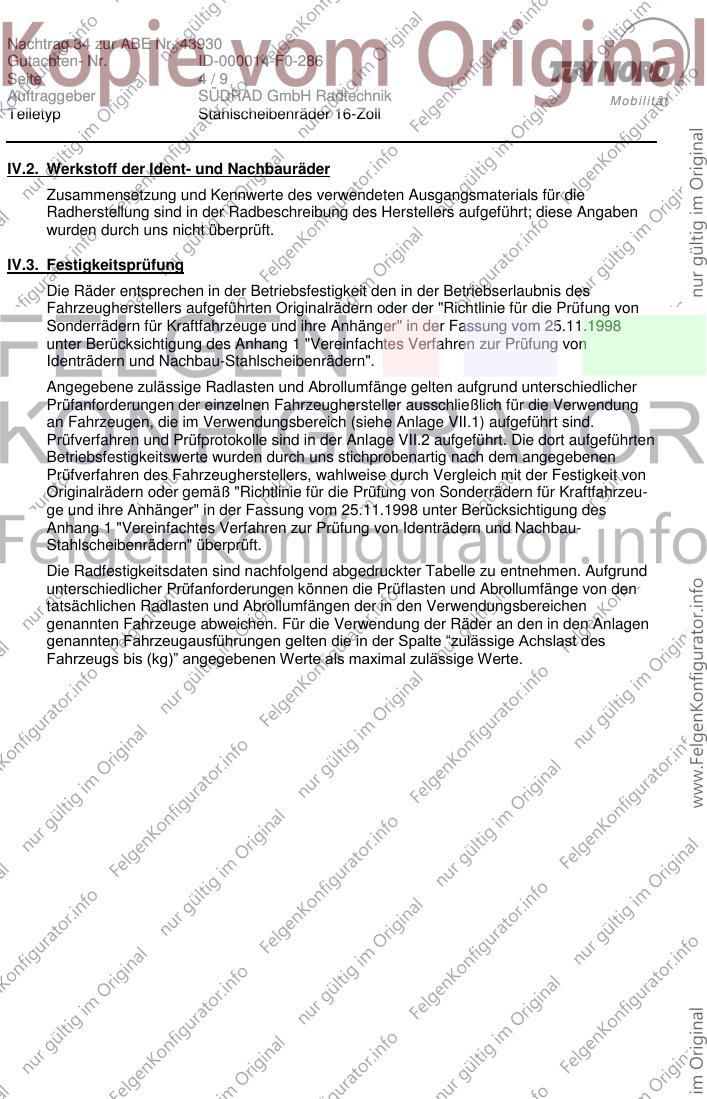

IV.2. Werkstoff der Ident- und Nachbauräder
Zusammensetzung und Kennwerte des verwendeten Ausgangsmaterials für die
Radherstellung sind in der Radbeschreibung des Herstellers aufgeführt; diese Angaben
wurden durch uns nicht überprüft.
IV.3. Festigkeitsprüfung
Die Räder entsprechen in der Betriebsfestigkeit den in der Betriebserlaubnis des
Fahrzeugherstellers aufgeführten Originalrädern oder der "Richtlinie für die Prüfung von
Sonderrädern für Kraftfahrzeuge und ihre Anhänger" in der Fassung vom 25.11.1998
unter Berücksichtigung des Anhang 1 "Vereinfachtes Verfahren zur Prüfung von
Identrädern und Nachbau-Stahlscheibenrädern".
Angegebene zulässige Radlasten und Abrollumfänge gelten aufgrund unterschiedlicher
Prüfanforderungen der einzelnen Fahrzeughersteller ausschließlich für die Verwendung
an Fahrzeugen, die im Verwendungsbereich (siehe Anlage VII.1) aufgeführt sind.
Prüfverfahren und Prüfprotokolle sind in der Anlage VII.2 aufgeführt. Die dort aufgeführten
Betriebsfestigkeitswerte wurden durch uns stichprobenartig nach dem angegebenen
Prüfverfahren des Fahrzeugherstellers, wahlweise durch Vergleich mit der Festigkeit von
Originalrädern oder gemäß "Richtlinie für die Prüfung von Sonderrädern für Kraftfahrzeu-
ge und ihre Anhänger" in der Fassung vom 25.11.1998 unter Berücksichtigung des
Anhang 1 "Vereinfachtes Verfahren zur Prüfung von Identrädern und Nachbau-
Stahlscheibenrädern" überprüft.
Die Radfestigkeitsdaten sind nachfolgend abgedruckter Tabelle zu entnehmen. Aufgrund
unterschiedlicher Prüfanforderungen können die Prüflasten und Abrollumfänge von den
tatsächlichen Radlasten und Abrollumfängen der in den Verwendungsbereichen
genannten Fahrzeuge abweichen. Für die Verwendung der Räder an den in den Anlagen
genannten Fahrzeugausführungen gelten die in der Spalte “zulässige Achslast des
Fahrzeugs bis (kg)” angegebenen Werte als maximal zulässige Werte.
Radgröße Ausführungs- Fertigungs- Prüflast Abrollum- zulässige Achs-
bezeichnung stätte (kg) fang (mm) last des Fahrzeugs
bis (kg)
6½Jx16 00021 Michelin ww. 510 2090 1080
MEFRO
6½Jx16 55904 Michelin ww. 510 2090 1080
MEFRO
7Jx16 BM 516003 Michelin ww. 650 1930 1300
MEFRO
7Jx16 BM 516017 Michelin ww. 650 1930 1300
MEFRO
6Jx16 FL 516002 KPZ/T 750 1940 1600
6Jx16 FL 616002 KPZ 1150 2205 2300
6Jx16 FL 616004 KPZ 1275 2270 2550
6½Jx16 FO 516004 KPZ/T 605 1930 1210
6½Jx16 FO 516005 KPZ/T 610 1930 1220
6½Jx16 FO 516007 KPZ 725 2220 1450
6½Jx16 FO 616004 KPZ/T 1150 2205 2300
5½Jx16 FO 616006 KPZ/T 1150 2205 2300
5JKx16 IV 616008 KPZ 975 2040 1950/3700*)
5½Jx16 IV 616009 KPZ/T 975 2040 1950/3700*)
5JKx16 IV 616011 MEFRO 975 2115 1950/3700*)
KPZ/T
5½Jx16 IV 616012 MEFRO 1060 2075 2120/2600*)
KPZ/T
6½Jx16 IV 616013 KPZ 1215 2175 2430
Nachtrag 12 zur ABE Nr. 44544
Gutachten- Nr. ID-000008-M0-033
Seite 5/9
Auftraggeber Kronprinz GmbH Mo b i l i t ä t
Teiletyp Stahlscheibenräder 16-Zoll
6Jx16 IV 616014 KPZ/T 1500 2165 2400/5350*)
7Jx16 ME 516008 KPZ 610 1930 1220
7Jx16 ME 516009 KPZ 600 1990 1200
6Jx16 ME 516015 Michelin ww. 550 1930 1100
MEFRO
7Jx16 ME 516016 KPZ 590 1930 1200
6Jx16 ME 516017 KPZ 550 1930 1100
6Jx16 ME 516022 KPZ 540 1955 1145
6½Jx16 ME 616013 MEFRO 1215 2165 2430
6Jx16 ME 616016 KPZ 900 2015 1800
6½Jx16 ME 616017 KPZ 900 2130 1800
6½Jx16 OP 516013 KPZ 610 2025 1220
6½Jx16 OP 516014 KPZ 670 2050 1340
6½Jx16 PS 516011 Michelin ww. 590 1960 1180
MEFRO
6½Jx16 PS 516012 MEFRO 624 1960 1248
7Jx16 PS 516014 MEFRO 680 2065 1360
7Jx16 PS 516016 MEFRO 590 1930 1180
7Jx16 PS 516017 MEFRO 640 1958 1280
7Jx16 PS 616001 KPZ 851 2020 1702
6½Jx16 RE 516009 KPZ/T 600 1930 1200
6½Jx16 RE 516010 Michelin ww. 550 1990 1230
MEFRO
6½Jx16 RE 516012 Michelin ww. 600 1980 1200
MEFRO
6½Jx16 RE 516013 MEFRO 600 1930 1200
6Jx16 RE 616003 KPZ 1030 2090 2060
6Jx16 RE 616008 KPZ 850 2090 1900
6½Jx16 RE 616012 KPZ 1100 2130 2200
7Jx16 RE 616013 KPZ 1200 2172 2400
6½Jx16 SA 516002 KPZ/T 615 1960 1230
6½Jx16 TO 516005 KPZ 580 1930 1160
6½Jx16 TO 516009 KPZ 550 1930 1100
7Jx16 VO 516007 KPZ 730 1960 1460
6Jx16 VO 516010 KPZ 730 1960 1460
6½Jx16 VO 616012 KPZ 840 2090 1680
6½Jx16 VO 616013 KPZ 875 2095 1845
6½Jx16 VO 616016 KPZ 850 2090 1700
6½Jx16 VO 616017 KPZ 885 2095 1845
6½Jx16 VO 616024 KPZ 930 2230 1860
6½Jx16 VO 616025 KPZ 860 2080 1720
6½Jx16 VV 516001 KPZ/T 595 2095 1190
6½Jx16 VV 516004 KPZ/T 550 1989 1100
7Jx16 VV 516005 KPZ 640 2092 1270
*) Einzelbereifung/Zwillingsbereifung
V. Anbau- und Verwendungsprüfung
Da die Stahlscheibenräder in allen Funktionsmaßen und Werkstoff den in der
Betriebserlaubnis des jeweiligen Fahrzeugherstellers freigegebenen Rädern entsprechen
und ausschließlich bereits in der Betriebserlaubnis des Fahrzeugs genehmigte Reifen
zugelassen werden, wurde auf eine Anbauuntersuchung verzichtet.
Nachtrag 12 zur ABE Nr. 44544
Gutachten- Nr. ID-000008-M0-033
Seite 6/9
Auftraggeber Kronprinz GmbH Mo b i l i t ä t
Teiletyp Stahlscheibenräder 16-Zoll

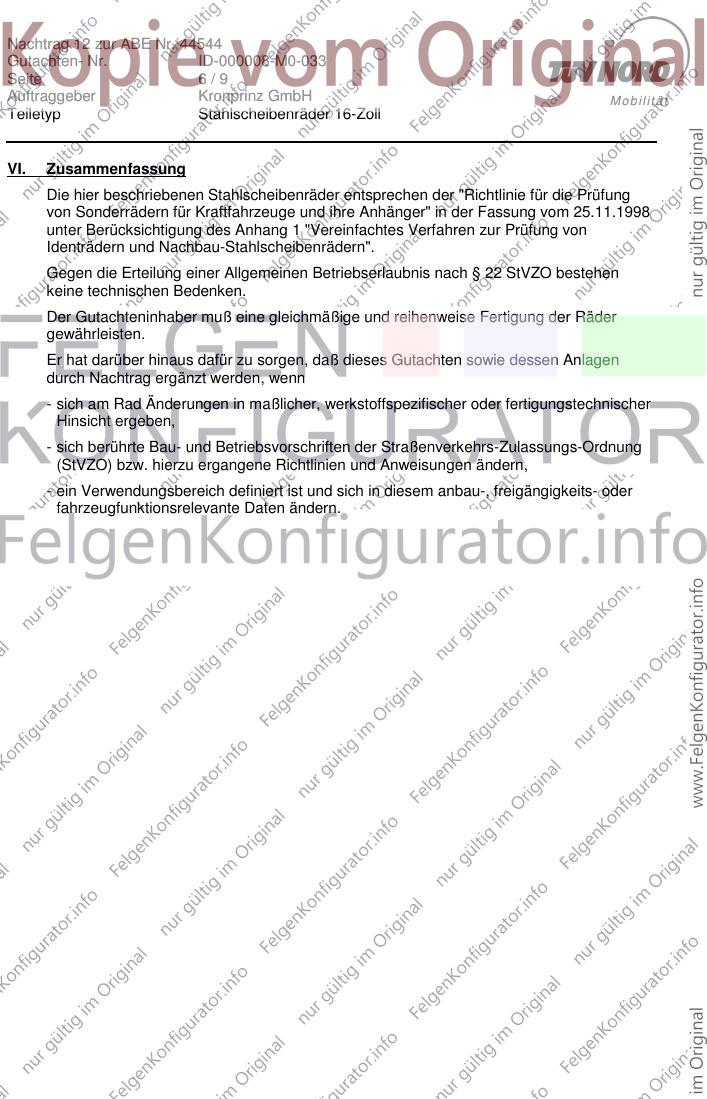

VI. Zusammenfassung
Die hier beschriebenen Stahlscheibenräder entsprechen der "Richtlinie für die Prüfung
von Sonderrädern für Kraftfahrzeuge und ihre Anhänger" in der Fassung vom 25.11.1998
unter Berücksichtigung des Anhang 1 "Vereinfachtes Verfahren zur Prüfung von
Identrädern und Nachbau-Stahlscheibenrädern".
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis nach § 22 StVZO bestehen
keine technischen Bedenken.
Der Gutachteninhaber muß eine gleichmäßige und reihenweise Fertigung der Räder
gewährleisten.
Er hat darüber hinaus dafür zu sorgen, daß dieses Gutachten sowie dessen Anlagen
durch Nachtrag ergänzt werden, wenn
- sich am Rad Änderungen in maßlicher, werkstoffspezifischer oder fertigungstechnischer
Hinsicht ergeben,
- sich berührte Bau- und Betriebsvorschriften der Straßenverkehrs-Zulassungs-Ordnung
(StVZO) bzw. hierzu ergangene Richtlinien und Anweisungen ändern,
- ein Verwendungsbereich definiert ist und sich in diesem anbau-, freigängigkeits- oder
fahrzeugfunktionsrelevante Daten ändern.
Nachtrag 12 zur ABE Nr. 44544
Gutachten- Nr. ID-000008-M0-033
Seite 7/9
Auftraggeber Kronprinz GmbH Mo b i l i t ä t
Teiletyp Stahlscheibenräder 16-Zoll
VII. Unterlagen und Anlagen
VII.1. Verwendungsbereich Anlagen
Die Gutachten Anlagen vom 20.September 2000, 25.September 2001, 04.September 2003,
16.August 2004, 23.September 2005, 01.Dezember 2006, 30. August 2007, 28. August 2008,
16. Oktober 2009, 23. August 2010 und 02. Dezember 2011 mit den Gutachten Nr.
ID99/0008/00/33, ID99/0008/01/33, ID-000008-D0-033, ID-000008-E0-033, ID-000008-F0-033,
ID-000008-G0-033, ID-000008-H0-033, ID-000008-I0-033, ID-000008-K0-033 und ID-000008-
L0-033 sind weiterhin Bestandteil dieses Gutachtens.
Anlage: (Ausf.) Radanschluß ET Seitenanzahl Nachtragsstand Datum
Anlage 00021 5/108/60 36 1 bis 1 ID00/0008/01/33 25.09.2001
Anlage 55904 5/108/60 36 1 bis 1 ID-000008-D0-033 04.09.2003
Anlage BM516003 5/120/72,5 47 1 bis 1 ID-000008-D0-033 04.09.2003
Anlage BM516017 5/120/72,5 34 1 bis 1 ID-000008-I0-033 28.08.2008
Anlage FL 516002 5/98/58 36,5 1 bis 1 ID-000008-M0-033 14.10.2012
Anlage FL 616002 5/130/78 68 1 bis 2 ID-000008-F0-033 23.09.2005
Anlage FL 616004 5/130/78 68 1 bis 2 ID-000008-O0-033 20.11.2013
Anlage FO 516004 5/108/63,3 52,5 1 bis 1 ID-000008-E0-033 16.08.2004
Anlage FO 516005 5/108/63,3 52,5 1 bis 1 ID-000008-G0-033 01.12.2006
Anlage FO 516007 5/108/63,3 50 1 bis 1 ID-000008-L0-033 02.12.2011
Anlage FO 616004 5/160/65 60 1 bis 1 ID-000008-F0-033 23.09.2005
Anlage FO 616006 5/160/65 56 1 bis 3 ID-000008-O0-033 20.11.2013
Anlage IV 616008 6/170/130 108 1 bis 1 ID-000008-F0-033 23.09.2005
Anlage IV 616009 6/170/130 106 1 bis 1 ID00/0008/00/33 20.09.2000
Anlage IV 616011 6/170/130 108 1 bis 1 ID-000008-F0-033 23.09.2005
Anlage IV 616012 6/170/130 106 1 bis 1 ID-000008-F0-033 23.09.2005
Anlage IV 616013 6/125/74,15 68 1 bis 1 ID-000008-I0-033 28.08.2008
Anlage IV 616014 6/205/161 OS 1 bis 1 ID-000008-L0-033 02.12.2011
132
Anlage ME 516008 5/112/66,5 37 1 bis 1 ID-000008-G0-033 01.12.2006
Anlage ME 516009 5/112/66,5 33 1 bis 1 ID-000008-J0-033 16.10.2009
Anlage ME 516015 5/112/66,5 46 1 bis 1 ID-000008-L0-033 02.12.2011
Anlage ME 516016 5/112/66,5 31 1 bis 1 ID-000008-I0-033 28.08.2008
Anlage ME 516017 5/112/66,5 46 1 bis 1 ID-000008-L0-033 02.12.2011
Anlage ME 516022 5/112/66,5 39 1 bis 1 ID-000008-M0-033 14.10.2012
Anlage ME 616013 6/130/84 62 1 bis 2 ID-000008-M0-033 14.10.2012
Anlage ME 616016 5/112/66,5 54 1 bis 2 ID-000008-K0-033 22.10.2010
Anlage ME 616017 5/112/66,5 60 1 bis 2 ID-000008-M0-033 14.10.2012
Anlage OP 516013 5/105/56,5 39 1 bis 2 ID-000008-M0-033 14.10.2012
Anlage OP 516014 5/115/70,3 41 1 bis 2 ID-000008-O0-033 20.11.2013
Anlage PS 516011 4/108/65 26 1 bis 1 ID-000008-L0-033 02.12.2011
Anlage PS 516012 4/108/65 26 1 bis 2 ID-000008-O0-033 20.11.2013
Anlage PS 516014 5/108/65 32 1 bis 1 ID-000008-L0-033 02.12.2011
Anlage PS 516016 5/108/65 32 1 bis 1 ID-000008-M0-033 14.10.2012
Anlage PS 516017 4/108/65 29 1 bis 1 ID-000008-L0-033 02.12.2011
Anlage PS 616001 5/108/65 42 1 bis 2 ID-000008-O0-033 20.11.2013
Anlage RE 516009 5/108/60 50 1 bis 1 ID-000008-D0-033 04.09.2003
Anlage RE 516010 4/100/60 49 1 bis 1 ID-000008-I0-033 28.08.2008
Anlage RE 516012 5/108/60 49 1 bis 1 ID-000008-H0-033 30.08.2007
Anlage RE 516013 5/114,3/66 47 1 bis 1 ID-000008-L0-033 02.12.2011
Anlage RE 616003 5/130/89 66 1 bis 2 ID-000008-K0-033 22.10.2010
Anlage RE 616008 5/118/71,1 66 1 bis 2 ID-000008-M0-033 14.10.2012
Anlage RE 616012 5/130/89 66 1 bis 1 ID-000008-O0-033 20.11.2013
Anlage RE 616013 5/130/89 66 1 bis 1 ID-000008-O0-033 20.11.2013
Anlage SA 516002 5/110/65,1 41 1 bis 2 ID-000008-I0-033 28.08.2008
Nachtrag 12 zur ABE Nr. 44544
Gutachten- Nr. ID-000008-M0-033
Seite 8/9
Auftraggeber Kronprinz GmbH Mo b i l i t ä t
Teiletyp Stahlscheibenräder 16-Zoll
Anlage TO 516005 5/114,3/60 45 1 bis 1 ID-000008-L0-033 02.12.2011
Anlage TO 516009 5/114,3/60 45 1 bis 1 ID-000008-L0-033 02.12.2011
Anlage VO 516007 5/112/57 59 1 bis 1 ID-000008-E0-033 16.08.2004
Anlage VO 516010 5/112/57 53 1 bis 1 ID-000008-E0-033 16.08.2004
Anlage VO 616012 5/120/65 51 1 bis 1 ID-000008-L0-033 02.12.2011
Anlage VO 616013 5/120/65 52 1 bis 1 ID-000008-O0-033 20.11.2013
Anlage VO 616016 5/120/65 51 1 bis 1 ID-000008-L0-033 02.12.2011
Anlage VO 616017 5/120/65 52 1 bis 1 ID-000008-O0-033 20.11.2013
Anlage VO 616024 5/120/65 52 1 bis 1 ID-000008-M0-033 14.10.2012
Anlage VO 616025 5/120/65 51 1 bis 1 ID-000008-L0-033 02.12.2011
Anlage VV 516001 5/108/65 43 1 bis 2 ID-000008-G0-033 01.12.2006
Anlage VV 516004 5/108/63,3 52,5 1 bis 1 ID-000008-O0-033 20.11.2013
Anlage VV 516005 5/108/63,3 50 1 bis 2 ID-000008-M0-033 14.10.2012
VII.2. Zeichnungsanlagen
Radausführung Zeichnungsnummer Erstellungsdatum Änderungsstand
00021 540-2836 05.06.00 05.06.00
55904 540-2832 07.03.00 07.03.00
BM516003 BM 516003_ABE 24.07.02 24.07.02
BM516017 WH-BM 516017-H 01.06. 05 31.08.05
FL 516002 KBA_FL516002 23.07.09 23.07.09
FL 616002 FL 616002 05.05.98 30.09.03
FL 616004 KBA_FL616004 09.07.09 09.07.09
FO 516004 06516701.0 08.02.01 08.02.01
FO 516005 06516704.0 01.12.03 01.12.03
FO 516007 FO516007_KBA 26.10.06 26.10.06
FO 616004 06516302.1 13.02.01 24.07.02
FO 616006 05516311.0 20.04.05 20.04.05
IV 616008 IV 616008 30.06.98 07.04.00
IV 616009 IV 616009 06.04.00 06.04.00
IV 616011 CU-IV616011H 26.07.05 26.07.05
CU-201060E-2 31.08.09 31.09.09
IV 616012 CU-IV616012H 26.07.05 26.07.05
CU-201070E-2 31.08.09 15.10.09
IV 616013 KBA_IV616013 12.03.08 12.03.08
IV 616014 CU-IV616014H 26.07.05 26.07.05
ME 516008 ME 516008_ABE 05.08.02 05.08.02
ME 516009 ME 516009_ABE 05.08.02 05.08.02
ME 516015 ME 516015L H 21.05.03 31.08.05
ME 516016 ME 516016_ABE 05.07.04 05.07.04
ME 516017 ME 516017_ABE 13.09.05 13.09.05
ME 516022 KBA_ME516022 03.04.07 03.04.07
ME 616013 ME 616013_KBA 16.11.06 16.11.06
ME 616016 KBA_ME616016 22.11.06 22.11.06
ME 616017 KBA_ME616017 21.11.06 21.11.06
OP 516013 KBA_132120P 08.03.11 08.03.11
OP 516014 KBA_132130P 09.12.10 09.12.10
PS 516011 10300-1 11.10.04 12.09.05
PS 516012 CU-10624 20.03.08 20.03.08
PS 516014 WH-10623 07.04.08 07.04.08
PS 516016 CU-10744 21.07.09 21.07.09
PS 516017 CU-10625 21.07.09 21.07.09
PS 616001 10208-1 23.08.06 23.08.06
Nachtrag 12 zur ABE Nr. 44544
Gutachten- Nr. ID-000008-M0-033
Seite 9/9
Auftraggeber Kronprinz GmbH Mo b i l i t ä t
Teiletyp Stahlscheibenräder 16-Zoll
RE 516009 06516702.0 31.01.02 31.01.02
RE 516010 CU-10002-1 08.03.04 08.03.04
RE 516012 CU-10379-1 21.06.05 08.09.05
RE 516013 CU-10627 21.03.08 21.03.08
RE 616003 RE 616003 20.09.98 14.07.03
RE 616008 RE 616008_KBA 17.07.06 17.07.06
RE 616012 CU-10737 19.06.09 19.06.09
RE 616013 CU-10738 19.06.09 19.06.09
SA 516002 06516703.1 26.04.04 26.04.04
TO 516005 KBA_TO516005 14.03.08 14.03.08
TO 516009 KBA_TO516009 10.12.07 10.12.07
VO 516007 VO 516007 18.02.99 11.12.02
VO 516010 VO 516010 29.11.00 07.08.01
VO 616012 VO 616012 16.06.03 27.07.04
VO 616013 VO 616013 10.08.04 10.08.04
VO 616016 VO 616016_KBA 13.11.06 13.11.06
VO 616017 VO 616017_KBA 13.11.06 13.11.06
VO 616024 KBA_VO 616024 18.10.10 18.10.10
VO 616025 KBA_VO 616025 27.10.11 27.10.11
VV 516001 06516707.0 30.03.06 30.03.06
VV 516004 06516705.1 30.06.04 28.10.13
VV 516005 VV516005_KBA 10.11.06 10.11.06
= aktualisierte bzw. neu hinzugefügte Verwendungsbereiche
TÜV NORD Mobilität GmbH & Co. KG
IFM - Institut für Fahrzeugtechnik und Mobilität
Adlerstr. 7, 45307 Essen
Akkreditiert nach DIN EN ISO/IEC 17025: D-PL-11109-01-00
Benannt als Technischer Dienst
vom Kraftfahrt Bundesamt: KBA – P 00004-96
Geschäftsstelle Essen, 20.11.2013
Karwig
Mo b i l i t ä t
Gutachten
Nr. ID-000014-F0-286
zur Erteilung des Nachtrages 34 zur Allgemeinen Betriebserlaubnis Nr. 43930
nach § 22 Straßenverkehrs-Zulassungs-Ordnung
Ident- bzw. Nachbauräder 16“
I Auftraggeber: SÜDRAD GmbH Radtechnik
Strutstr. 21
73061 Ebersbach
Die in den Anlagen aufgeführten Fahrzeugtypen entsprechen auch nach erfolgter Umrüstung
den heute gültigen Vorschriften der StVZO. Das vorliegende Gutachten zur Erteilung einer ABE
verliert seine Gültigkeit, wenn sich durch Umrüstung berührte Bauvorschriften der StVZO
ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte
beeinflussen.
Die 16-Zoll Stahlscheibenräder werden in 48 Ausführungen gefertigt.
Grund des Nachtrags:
- der Verwendungsbereich wird aktualisiert und erweitert
II Übersicht
Bei den im folgenden aufgeführten Stahlscheibenrädern handelt es sich um Ident- bzw.
Nachbauräder zu den vom Fahrzeughersteller oder dessen markengebundener
Ersatzteilorganisation verwendeten Stahlscheibenrädern.
Die Betriebsfestigkeit der aufgeführten Räder entspricht jeweils der Betriebsfestigkeit der
Original-Stahlscheibenräder bzw. Aluminium-Band-Räder oder der "Richtlinie für die
Prüfung von Sonderrädern für Kraftfahrzeuge und ihre Anhänger" in der Fassung vom
25.11.1998 unter Berücksichtigung des Anhang 1 "Vereinfachtes Verfahren zur Prüfung
von Identrädern und Nachbau-Stahlscheibenrädern". Angegebene zulässige Radlasten
und Abrollumfänge gelten aufgrund unterschiedlicher Prüfanforderungen der einzelnen
Fahrzeughersteller ausschließlich für die Verwendung an Fahrzeugen, die im
Verwendungsbereich (siehe Anlage VII.1) aufgeführt sind.
IFM - Geschäftsstelle Essen PRÜFLABORATORIUM / TEST LABORATORY
Adlerstraße 7 IFM - Institut für Fahrzeugtechnik und Mobilität
45307 Essen Akkreditiert nach/accredited DIN EN ISO/IEC 17025: D-PL-11109-01-00
Technischer Dienst/Technical service: KBA – P 00004-96
Nachtrag 34 zur ABE Nr. 43930
Gutachten- Nr. ID-000014-F0-286
Seite 2/9
Auftraggeber SÜDRAD GmbH Radtechnik Mo b i l i t ä t
Teiletyp Stahlscheibenräder 16-Zoll
Radgröße Ausführungs- Artikel- Loch- Loch- Mitten- Einpreß-
bezeichnung nummer kreis zahl loch tiefe
(mm) (mm) (mm)
7Jx16H2 161604 161604 120 5 72,5 20
7Jx16H2 162003 162003 112 5 57 37
7½Jx16H2 162101 162101 112 5 66,5 41
6Jx16H2 162201 162201 112 5 57 40
6Jx16H2 162602 162602 100 5 57 40
6½Jx16H2 162701 162701 100 5 57 42
6½Jx16H2 162702 162702 100 5 57 43
7Jx16H2 163001 163001 112 5 66,5 37
7Jx16H2 163002 163002 112 5 66,5 33
7Jx16H2 163003 163003 112 5 66,5 31
7Jx16H2 163004 163004 112 5 66,5 43
7Jx16H2 163102 163102 112 5 57 42
7½Jx16H2 163201 163201 112 5 66,5 46
7½Jx16H2 163202 163202 112 5 66,5 42
7Jx16H2 163307 163307 112 5 57 45
7Jx16H2 163701 163701 120 5 72,5 47
6Jx16H2 163801 163801 112 5 57 53
6½Jx16H2 163902 163902 112 5 57 50
6½Jx16H2 163903 163903 108 5 63,3 52,5
6½Jx16H2 163904 163904 112 5 57 42
6½Jx16H2 163905 163905 108 5 63,3 52,5
6½Jx16H2 163906 163906 108 5 63,3 50
6½Jx16H2 163907 163907 112 5 57 33
6½Jx16H2 163908 163908 112 5 57 44
6Jx16H2 164001 164001 112 5 57 50
6Jx16H2 164002 164002 112 5 57 50
6Jx16H2 164101 164101 120 5 72,5 37
6½Jx16H2 164201 164201 120 5 72,5 42
7Jx16H2 164301 164301 120 5 72,5 34
5½Jx16H2 164601 164601 100 4 56 45
6½Jx16H2 164701 164701 110 5 65 37
6½Jx16H2 164703 164703 120 5 67 41
6½Jx16 EH2+ 164901 164901 120 5 72,5 42
7Jx16 EH2+ 165001 165001 120 5 72,5 44
7Jx16EH2+ 165101 165101 120 5 72,5 31
7Jx16H2 165201 165201 112 5 66,5 39
6½Jx16H2 165301 165301 112 5 57 42
6½Jx16H2 165303 165303 112 5 57 33
6½Jx16H2 165305 165305 112 5 57 46
6Jx16H2 165501 165501 205 6 161 OS 132
6Jx16H2 165601 165601 112 5 57 48
6½Jx16H2 165701 165701 120 5 72,5 33
7Jx16H2 165801 165801 120 5 72,5 40
7Jx16H2 165901 165901 120 5 72,5 31
6½Jx16H2 166001 166001 112 5 66,5 49
6½Jx16H2 16570101 16570101 120 5 72,5 33
7Jx16H2 16580101 16580101 120 5 72,5 40
7Jx16H2 16590101 16590101 120 5 72,5 31
Nachtrag 34 zur ABE Nr. 43930
Gutachten- Nr. ID-000014-F0-286
Seite 3/9
Auftraggeber SÜDRAD GmbH Radtechnik Mo b i l i t ä t
Teiletyp Stahlscheibenräder 16-Zoll

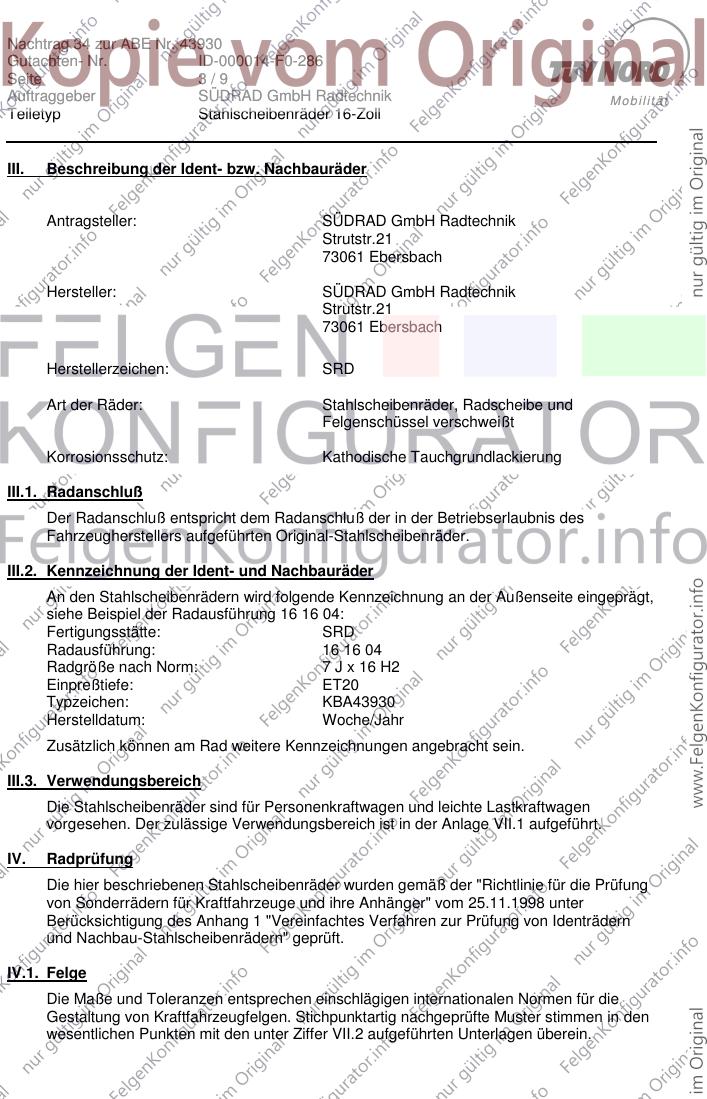

III. Beschreibung der Ident- bzw. Nachbauräder
Antragsteller: SÜDRAD GmbH Radtechnik
Strutstr.21
73061 Ebersbach
Hersteller: SÜDRAD GmbH Radtechnik
Strutstr.21
73061 Ebersbach
Herstellerzeichen: SRD
Art der Räder: Stahlscheibenräder, Radscheibe und
Felgenschüssel verschweißt
Korrosionsschutz: Kathodische Tauchgrundlackierung
III.1. Radanschluß
Der Radanschluß entspricht dem Radanschluß der in der Betriebserlaubnis des
Fahrzeugherstellers aufgeführten Original-Stahlscheibenräder.
III.2. Kennzeichnung der Ident- und Nachbauräder
An den Stahlscheibenrädern wird folgende Kennzeichnung an der Außenseite eingeprägt,
siehe Beispiel der Radausführung 16 16 04:
Fertigungsstätte: SRD
Radausführung: 16 16 04
Radgröße nach Norm: 7 J x 16 H2
Einpreßtiefe: ET20
Typzeichen: KBA43930
Herstelldatum: Woche/Jahr
Zusätzlich können am Rad weitere Kennzeichnungen angebracht sein.
III.3. Verwendungsbereich
Die Stahlscheibenräder sind für Personenkraftwagen und leichte Lastkraftwagen
vorgesehen. Der zulässige Verwendungsbereich ist in der Anlage VII.1 aufgeführt.
IV. Radprüfung
Die hier beschriebenen Stahlscheibenräder wurden gemäß der "Richtlinie für die Prüfung
von Sonderrädern für Kraftfahrzeuge und ihre Anhänger" vom 25.11.1998 unter
Berücksichtigung des Anhang 1 "Vereinfachtes Verfahren zur Prüfung von Identrädern
und Nachbau-Stahlscheibenrädern" geprüft.
IV.1. Felge
Die Maße und Toleranzen entsprechen einschlägigen internationalen Normen für die
Gestaltung von Kraftfahrzeugfelgen. Stichpunktartig nachgeprüfte Muster stimmen in den
wesentlichen Punkten mit den unter Ziffer VII.2 aufgeführten Unterlagen überein.
Nachtrag 34 zur ABE Nr. 43930
Gutachten- Nr. ID-000014-F0-286
Seite 4/9
Auftraggeber SÜDRAD GmbH Radtechnik Mo b i l i t ä t
Teiletyp Stahlscheibenräder 16-Zoll
IV.2. Werkstoff der Ident- und Nachbauräder
Zusammensetzung und Kennwerte des verwendeten Ausgangsmaterials für die
Radherstellung sind in der Radbeschreibung des Herstellers aufgeführt; diese Angaben
wurden durch uns nicht überprüft.
IV.3. Festigkeitsprüfung
Die Räder entsprechen in der Betriebsfestigkeit den in der Betriebserlaubnis des
Fahrzeugherstellers aufgeführten Originalrädern oder der "Richtlinie für die Prüfung von
Sonderrädern für Kraftfahrzeuge und ihre Anhänger" in der Fassung vom 25.11.1998
unter Berücksichtigung des Anhang 1 "Vereinfachtes Verfahren zur Prüfung von
Identrädern und Nachbau-Stahlscheibenrädern".
Angegebene zulässige Radlasten und Abrollumfänge gelten aufgrund unterschiedlicher
Prüfanforderungen der einzelnen Fahrzeughersteller ausschließlich für die Verwendung
an Fahrzeugen, die im Verwendungsbereich (siehe Anlage VII.1) aufgeführt sind.
Prüfverfahren und Prüfprotokolle sind in der Anlage VII.2 aufgeführt. Die dort aufgeführten
Betriebsfestigkeitswerte wurden durch uns stichprobenartig nach dem angegebenen
Prüfverfahren des Fahrzeugherstellers, wahlweise durch Vergleich mit der Festigkeit von
Originalrädern oder gemäß "Richtlinie für die Prüfung von Sonderrädern für Kraftfahrzeu-
ge und ihre Anhänger" in der Fassung vom 25.11.1998 unter Berücksichtigung des
Anhang 1 "Vereinfachtes Verfahren zur Prüfung von Identrädern und Nachbau-
Stahlscheibenrädern" überprüft.
Die Radfestigkeitsdaten sind nachfolgend abgedruckter Tabelle zu entnehmen. Aufgrund
unterschiedlicher Prüfanforderungen können die Prüflasten und Abrollumfänge von den
tatsächlichen Radlasten und Abrollumfängen der in den Verwendungsbereichen
genannten Fahrzeuge abweichen. Für die Verwendung der Räder an den in den Anlagen
genannten Fahrzeugausführungen gelten die in der Spalte “zulässige Achslast des
Fahrzeugs bis (kg)” angegebenen Werte als maximal zulässige Werte.
Nachtrag 34 zur ABE Nr. 43930
Gutachten- Nr. ID-000014-F0-286
Seite 5/9
Auftraggeber SÜDRAD GmbH Radtechnik Mo b i l i t ä t
Teiletyp Stahlscheibenräder 16-Zoll

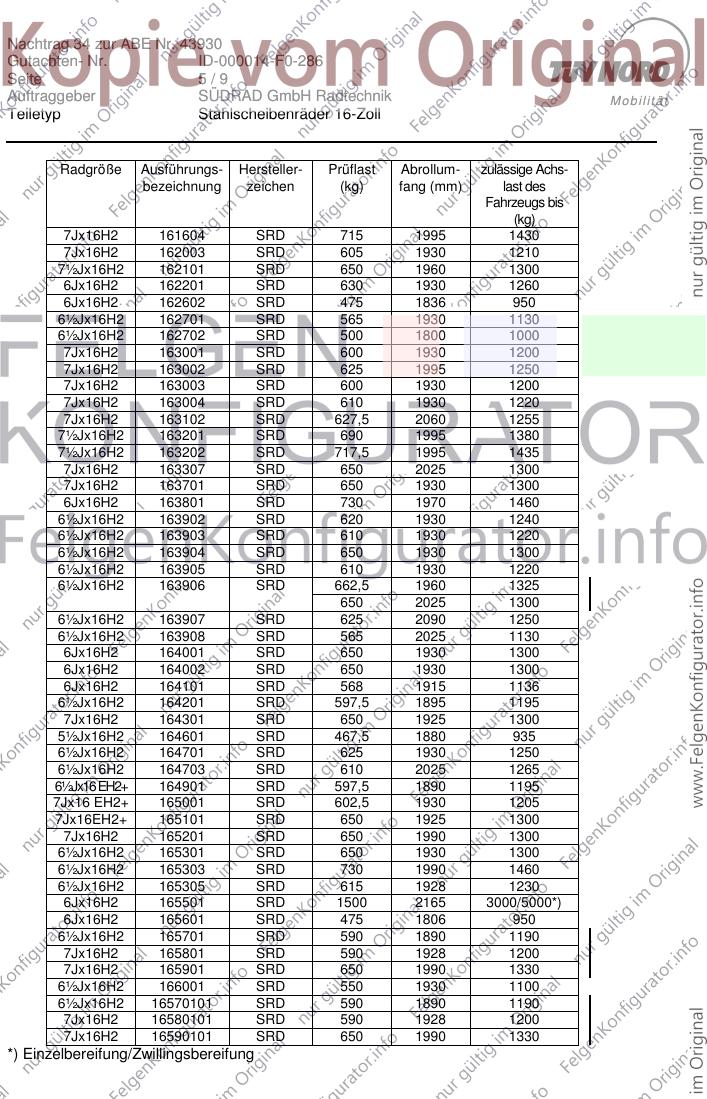

Radgröße Ausführungs- Hersteller- Prüflast Abrollum- zulässige Achs-
bezeichnung zeichen (kg) fang (mm) last des
Fahrzeugs bis
(kg)
7Jx16H2 161604 SRD 715 1995 1430
7Jx16H2 162003 SRD 605 1930 1210
7½Jx16H2 162101 SRD 650 1960 1300
6Jx16H2 162201 SRD 630 1930 1260
6Jx16H2 162602 SRD 475 1836 950
6½Jx16H2 162701 SRD 565 1930 1130
6½Jx16H2 162702 SRD 500 1800 1000
7Jx16H2 163001 SRD 600 1930 1200
7Jx16H2 163002 SRD 625 1995 1250
7Jx16H2 163003 SRD 600 1930 1200
7Jx16H2 163004 SRD 610 1930 1220
7Jx16H2 163102 SRD 627,5 2060 1255
7½Jx16H2 163201 SRD 690 1995 1380
7½Jx16H2 163202 SRD 717,5 1995 1435
7Jx16H2 163307 SRD 650 2025 1300
7Jx16H2 163701 SRD 650 1930 1300
6Jx16H2 163801 SRD 730 1970 1460
6½Jx16H2 163902 SRD 620 1930 1240
6½Jx16H2 163903 SRD 610 1930 1220
6½Jx16H2 163904 SRD 650 1930 1300
6½Jx16H2 163905 SRD 610 1930 1220
6½Jx16H2 163906 SRD 662,5 1960 1325
650 2025 1300
6½Jx16H2 163907 SRD 625 2090 1250
6½Jx16H2 163908 SRD 565 2025 1130
6Jx16H2 164001 SRD 650 1930 1300
6Jx16H2 164002 SRD 650 1930 1300
6Jx16H2 164101 SRD 568 1915 1136
6½Jx16H2 164201 SRD 597,5 1895 1195
7Jx16H2 164301 SRD 650 1925 1300
5½Jx16H2 164601 SRD 467,5 1880 935
6½Jx16H2 164701 SRD 625 1930 1250
6½Jx16H2 164703 SRD 610 2025 1265
6½Jx16 EH2+ 164901 SRD 597,5 1890 1195
7Jx16 EH2+ 165001 SRD 602,5 1930 1205
7Jx16EH2+ 165101 SRD 650 1925 1300
7Jx16H2 165201 SRD 650 1990 1300
6½Jx16H2 165301 SRD 650 1930 1300
6½Jx16H2 165303 SRD 730 1990 1460
6½Jx16H2 165305 SRD 615 1928 1230
6Jx16H2 165501 SRD 1500 2165 3000/5000*)
6Jx16H2 165601 SRD 475 1806 950
6½Jx16H2 165701 SRD 590 1890 1190
7Jx16H2 165801 SRD 590 1928 1200
7Jx16H2 165901 SRD 650 1990 1330
6½Jx16H2 166001 SRD 550 1930 1100
6½Jx16H2 16570101 SRD 590 1890 1190
7Jx16H2 16580101 SRD 590 1928 1200
7Jx16H2 16590101 SRD 650 1990 1330
*) Einzelbereifung/Zwillingsbereifung
Nachtrag 34 zur ABE Nr. 43930
Gutachten- Nr. ID-000014-F0-286
Seite 6/9
Auftraggeber SÜDRAD GmbH Radtechnik Mo b i l i t ä t
Teiletyp Stahlscheibenräder 16-Zoll
V. Anbau- und Verwendungsprüfung
Da die Stahlscheibenräder in allen Funktionsmaßen und Werkstoff den in der
Betriebserlaubnis des jeweiligen Fahrzeugherstellers freigegebenen Rädern entsprechen
und ausschließlich bereits in der Betriebserlaubnis des Fahrzeugs genehmigte Reifen
zugelassen werden, wurde auf eine Anbauuntersuchung verzichtet.
VI. Zusammenfassung
Die hier beschriebenen Stahlscheibenräder entsprechen der "Richtlinie für die Prüfung
von Sonderrädern für Kraftfahrzeuge und ihre Anhänger" in der Fassung vom 25.11.1998
unter Berücksichtigung des Anhang 1 "Vereinfachtes Verfahren zur Prüfung von
Identrädern und Nachbau-Stahlscheibenrädern".
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis nach § 22 StVZO bestehen
keine technischen Bedenken.
Der Gutachteninhaber muß eine gleichmäßige und reihenweise Fertigung der Räder
gewährleisten.
Er hat darüber hinaus dafür zu sorgen, daß dieses Gutachten sowie dessen Anlagen
durch Nachtrag ergänzt werden, wenn
- sich am Rad Änderungen in maßlicher, werkstoffspezifischer oder fertigungstechnischer
Hinsicht ergeben,
- sich berührte Bau- und Betriebsvorschriften der Straßenverkehrs-Zulassungs-Ordnung
(StVZO) bzw. hierzu ergangene Richtlinien und Anweisungen ändern,
- ein Verwendungsbereich definiert ist und sich in diesem anbau-, freigängigkeits- oder
fahrzeugfunktionsrelevante Daten ändern.
Nachtrag 34 zur ABE Nr. 43930
Gutachten- Nr. ID-000014-F0-286
Seite 7/9
Auftraggeber SÜDRAD GmbH Radtechnik Mo b i l i t ä t
Teiletyp Stahlscheibenräder 16-Zoll

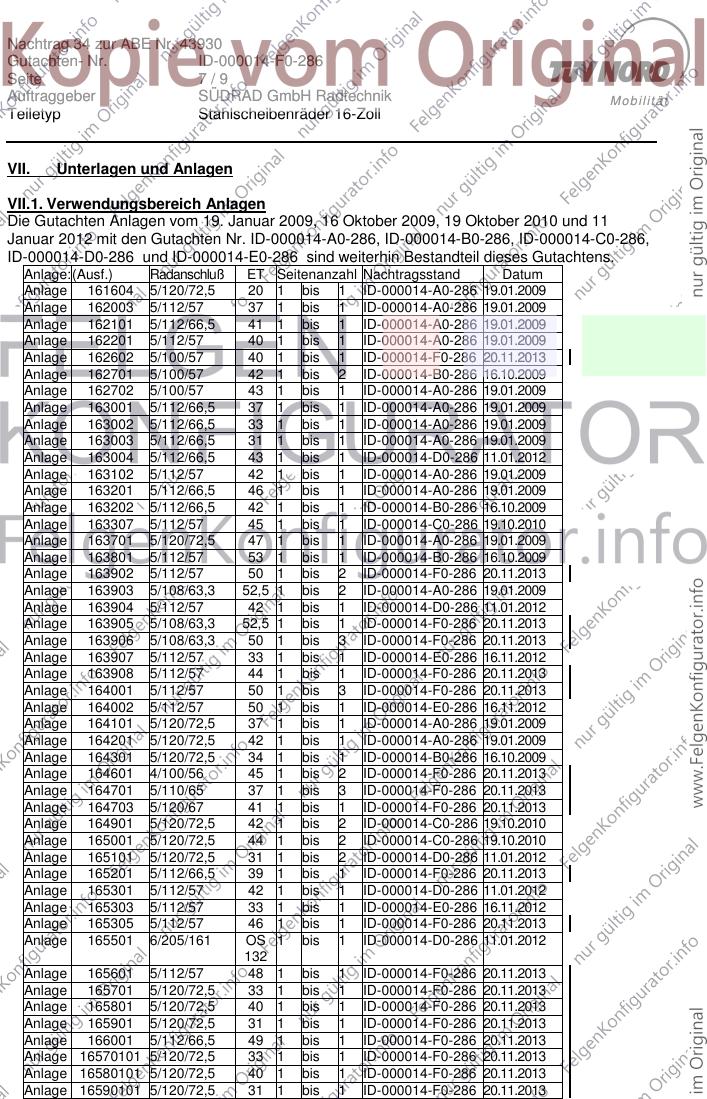

VII. Unterlagen und Anlagen
VII.1. Verwendungsbereich Anlagen
Die Gutachten Anlagen vom 19. Januar 2009, 16 Oktober 2009, 19 Oktober 2010 und 11
Januar 2012 mit den Gutachten Nr. ID-000014-A0-286, ID-000014-B0-286, ID-000014-C0-286,
ID-000014-D0-286 und ID-000014-E0-286 sind weiterhin Bestandteil dieses Gutachtens.
Anlage: (Ausf.) Radanschluß ET Seitenanzahl Nachtragsstand Datum
Anlage 161604 5/120/72,5 20 1 bis 1 ID-000014-A0-286 19.01.2009
Anlage 162003 5/112/57 37 1 bis 1 ID-000014-A0-286 19.01.2009
Anlage 162101 5/112/66,5 41 1 bis 1 ID-000014-A0-286 19.01.2009
Anlage 162201 5/112/57 40 1 bis 1 ID-000014-A0-286 19.01.2009
Anlage 162602 5/100/57 40 1 bis 1 ID-000014-F0-286 20.11.2013
Anlage 162701 5/100/57 42 1 bis 2 ID-000014-B0-286 16.10.2009
Anlage 162702 5/100/57 43 1 bis 1 ID-000014-A0-286 19.01.2009
Anlage 163001 5/112/66,5 37 1 bis 1 ID-000014-A0-286 19.01.2009
Anlage 163002 5/112/66,5 33 1 bis 1 ID-000014-A0-286 19.01.2009
Anlage 163003 5/112/66,5 31 1 bis 1 ID-000014-A0-286 19.01.2009
Anlage 163004 5/112/66,5 43 1 bis 1 ID-000014-D0-286 11.01.2012
Anlage 163102 5/112/57 42 1 bis 1 ID-000014-A0-286 19.01.2009
Anlage 163201 5/112/66,5 46 1 bis 1 ID-000014-A0-286 19.01.2009
Anlage 163202 5/112/66,5 42 1 bis 1 ID-000014-B0-286 16.10.2009
Anlage 163307 5/112/57 45 1 bis 1 ID-000014-C0-286 19.10.2010
Anlage 163701 5/120/72,5 47 1 bis 1 ID-000014-A0-286 19.01.2009
Anlage 163801 5/112/57 53 1 bis 1 ID-000014-B0-286 16.10.2009
Anlage 163902 5/112/57 50 1 bis 2 ID-000014-F0-286 20.11.2013
Anlage 163903 5/108/63,3 52,5 1 bis 2 ID-000014-A0-286 19.01.2009
Anlage 163904 5/112/57 42 1 bis 1 ID-000014-D0-286 11.01.2012
Anlage 163905 5/108/63,3 52,5 1 bis 1 ID-000014-F0-286 20.11.2013
Anlage 163906 5/108/63,3 50 1 bis 3 ID-000014-F0-286 20.11.2013
Anlage 163907 5/112/57 33 1 bis 1 ID-000014-E0-286 16.11.2012
Anlage 163908 5/112/57 44 1 bis 1 ID-000014-F0-286 20.11.2013
Anlage 164001 5/112/57 50 1 bis 3 ID-000014-F0-286 20.11.2013
Anlage 164002 5/112/57 50 1 bis 1 ID-000014-E0-286 16.11.2012
Anlage 164101 5/120/72,5 37 1 bis 1 ID-000014-A0-286 19.01.2009
Anlage 164201 5/120/72,5 42 1 bis 1 ID-000014-A0-286 19.01.2009
Anlage 164301 5/120/72,5 34 1 bis 1 ID-000014-B0-286 16.10.2009
Anlage 164601 4/100/56 45 1 bis 2 ID-000014-F0-286 20.11.2013
Anlage 164701 5/110/65 37 1 bis 3 ID-000014-F0-286 20.11.2013
Anlage 164703 5/120/67 41 1 bis 1 ID-000014-F0-286 20.11.2013
Anlage 164901 5/120/72,5 42 1 bis 2 ID-000014-C0-286 19.10.2010
Anlage 165001 5/120/72,5 44 1 bis 2 ID-000014-C0-286 19.10.2010
Anlage 165101 5/120/72,5 31 1 bis 2 ID-000014-D0-286 11.01.2012
Anlage 165201 5/112/66,5 39 1 bis 1 ID-000014-F0-286 20.11.2013
Anlage 165301 5/112/57 42 1 bis 1 ID-000014-D0-286 11.01.2012
Anlage 165303 5/112/57 33 1 bis 1 ID-000014-E0-286 16.11.2012
Anlage 165305 5/112/57 46 1 bis 1 ID-000014-F0-286 20.11.2013
Anlage 165501 6/205/161 OS 1 bis 1 ID-000014-D0-286 11.01.2012
132
Anlage 165601 5/112/57 48 1 bis 1 ID-000014-F0-286 20.11.2013
Anlage 165701 5/120/72,5 33 1 bis 1 ID-000014-F0-286 20.11.2013
Anlage 165801 5/120/72,5 40 1 bis 1 ID-000014-F0-286 20.11.2013
Anlage 165901 5/120/72,5 31 1 bis 1 ID-000014-F0-286 20.11.2013
Anlage 166001 5/112/66,5 49 1 bis 1 ID-000014-F0-286 20.11.2013
Anlage 16570101 5/120/72,5 33 1 bis 1 ID-000014-F0-286 20.11.2013
Anlage 16580101 5/120/72,5 40 1 bis 1 ID-000014-F0-286 20.11.2013
Anlage 16590101 5/120/72,5 31 1 bis 1 ID-000014-F0-286 20.11.2013
Nachtrag 34 zur ABE Nr. 43930
Gutachten- Nr. ID-000014-F0-286
Seite 8/9
Auftraggeber SÜDRAD GmbH Radtechnik Mo b i l i t ä t
Teiletyp Stahlscheibenräder 16-Zoll
VII.2. Zeichnungsanlagen
Radausführung Zeichnungsnummer Erstellungs- Änderungs-
datum stand
161604 161604-KBA 15.12.08 15.12.08
162003 162003 08.09.99 22.01.02
162101 162101 18.06.93 20.12.00
162201 162201-KBA 12.12.08 12.12.08
162602 162602-KBA 13.02.12 13.02.12
162701 162701-KBA 10.12.08 10.12.08
162702 162702 25.04.02 25.04.07
163001 163001-KBA 11.12.08 11.12.08
163002 163002-KBA 12.06.02 12.06.02
163003 163003-KBA 10.12.08 10.12.08
163004 163004 14.11.07 14.11.07
163102 163102-KBA 24.07.08 24.07.08
163201 163201 20.06.02 17.01.06
163202 163202-KBA 11.12.08 11.12.08
163307 163307-KBA 06.10.10 06.10.10
163701 163701 20.08.01 02.06.04
163801 163801 09.10.01 11.02.04
163902 163902-KBA 14.01.09 14.01.09
163903 163903 20.04.04 24.06.04
163904 163904 11.11.04 11.05.05
163905 163905 23.04.04 23.04.04
163906 163906 05.07.07 05.07.07
163907 163907 19.05.08 19.05.08
163908 163908-KBA 13.04.11 13.04.11
164001 164001 14.11.02 20.07.05
164002 164002 14.06.07 14.06.07
164101 164101 03.05.04 14.03.06
164201 164201-KBA 12.12.08 22.03.10
164301 164301 17.03.05 26.06.06
164601 164601-KBA 15.12.08 15.12.08
164701 164701 28.06.04 27.04.05
164703 164703 14.07.06 14.07.06
164901 164901-KBA 15.12.08 15.12.08
165001 165001-KBA 18.12.08 18.12.08
165101 165101 05.06.07 10.08.07
165201 165201 05.06.07 05.06.07
165301 165301 08.07.08 08.07.08
165303 165303-KBA 16.06.10 16.06.10
165305 165305-KBA 14.02.12 14.02.12
165501 CU-201080E-2 31.08.09 29.09.09
165601 165601 15.02.12 15.02.12
165701 165701-KBA 08.12.09 08.12.09
165801 165801-KBA 09.12.09 09.12.09
165901 165901-KBA 14.06.10 14.06.10
166001 166001-KBA 25.06.10 25.06.10
165701 16570101-KBA 08.07.13 08.07.13
165801 16580101-KBA 08.07.13 08.07.13
165901 16590101-KBA 14.06.10 14.06.10
Nachtrag 34 zur ABE Nr. 43930
Gutachten- Nr. ID-000014-F0-286
Seite 9/9
Auftraggeber SÜDRAD GmbH Radtechnik Mo b i l i t ä t
Teiletyp Stahlscheibenräder 16-Zoll
= aktualisierte bzw. neu hinzugefügte Verwendungsbereiche
TÜV NORD Mobilität GmbH & Co. KG
IFM - Institut für Fahrzeugtechnik und Mobilität
Adlerstr. 7, 45307 Essen
Akkreditiert nach DIN EN ISO/IEC 17025: D-PL-11109-01-00
Benannt als Technischer Dienst
vom Kraftfahrt Bundesamt: KBA – P 00004-96
Geschäftsstelle Essen, 20.11.2013
Karwig
Kraftfahrt-Bundesamt
DE-24932 Flensburg

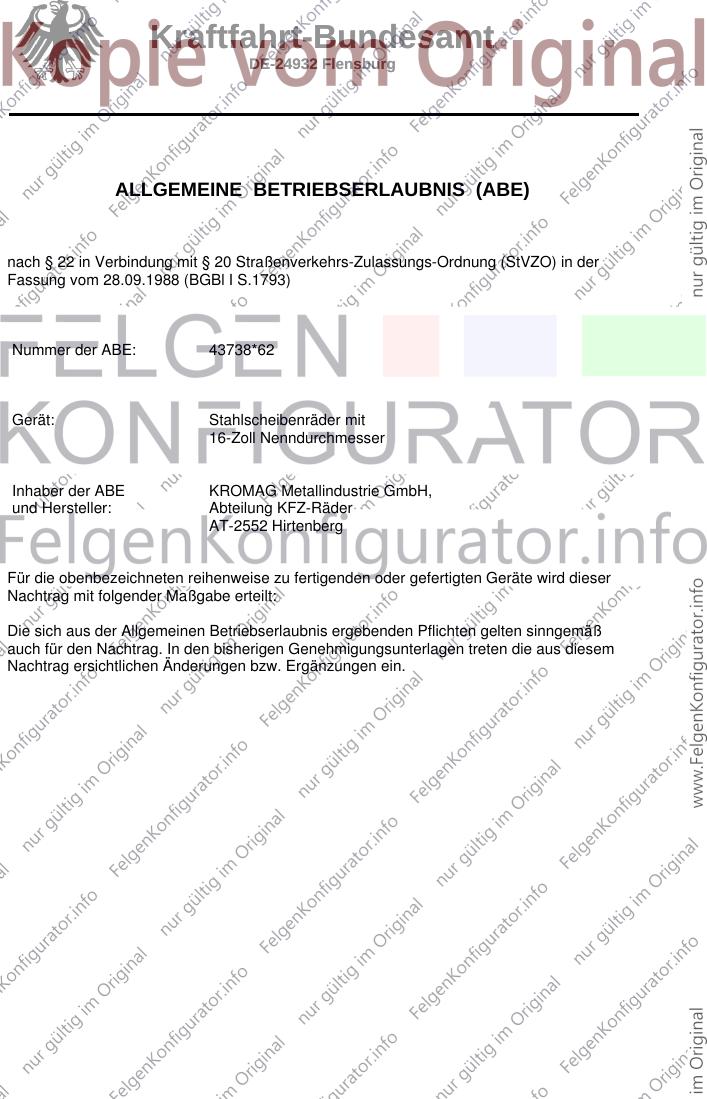

ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung vom 28.09.1988 (BGBl I S.1793)
Nummer der ABE: 43738*62
Gerät: Stahlscheibenräder mit
16-Zoll Nenndurchmesser
Inhaber der ABE KROMAG Metallindustrie GmbH,
und Hersteller: Abteilung KFZ-Räder
AT-2552 Hirtenberg
Für die obenbezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird dieser
Nachtrag mit folgender Maßgabe erteilt:
Die sich aus der Allgemeinen Betriebserlaubnis ergebenden Pflichten gelten sinngemäß
auch für den Nachtrag. In den bisherigen Genehmigungsunterlagen treten die aus diesem
Nachtrag ersichtlichen Änderungen bzw. Ergänzungen ein.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2

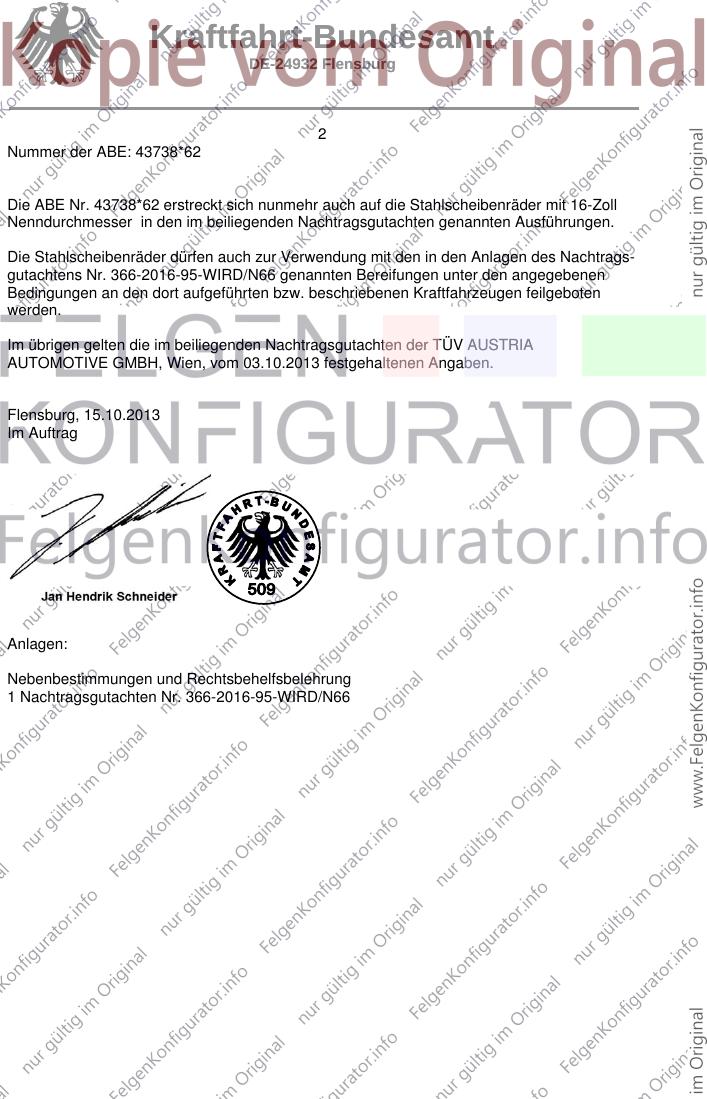

Nummer der ABE: 43738*62
Die ABE Nr. 43738*62 erstreckt sich nunmehr auch auf die Stahlscheibenräder mit 16-Zoll
Nenndurchmesser in den im beiliegenden Nachtragsgutachten genannten Ausführungen.
Die Stahlscheibenräder dürfen auch zur Verwendung mit den in den Anlagen des Nachtrags-
gutachtens Nr. 366-2016-95-WIRD/N66 genannten Bereifungen unter den angegebenen
Bedingungen an den dort aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten
werden.
Im übrigen gelten die im beiliegenden Nachtragsgutachten der TÜV AUSTRIA
AUTOMOTIVE GMBH, Wien, vom 03.10.2013 festgehaltenen Angaben.
Flensburg, 15.10.2013
Im Auftrag
Anlagen:
Nebenbestimmungen und Rechtsbehelfsbelehrung
1 Nachtragsgutachten Nr. 366-2016-95-WIRD/N66
Kraftfahrt-Bundesamt
DE-24932 Flensburg

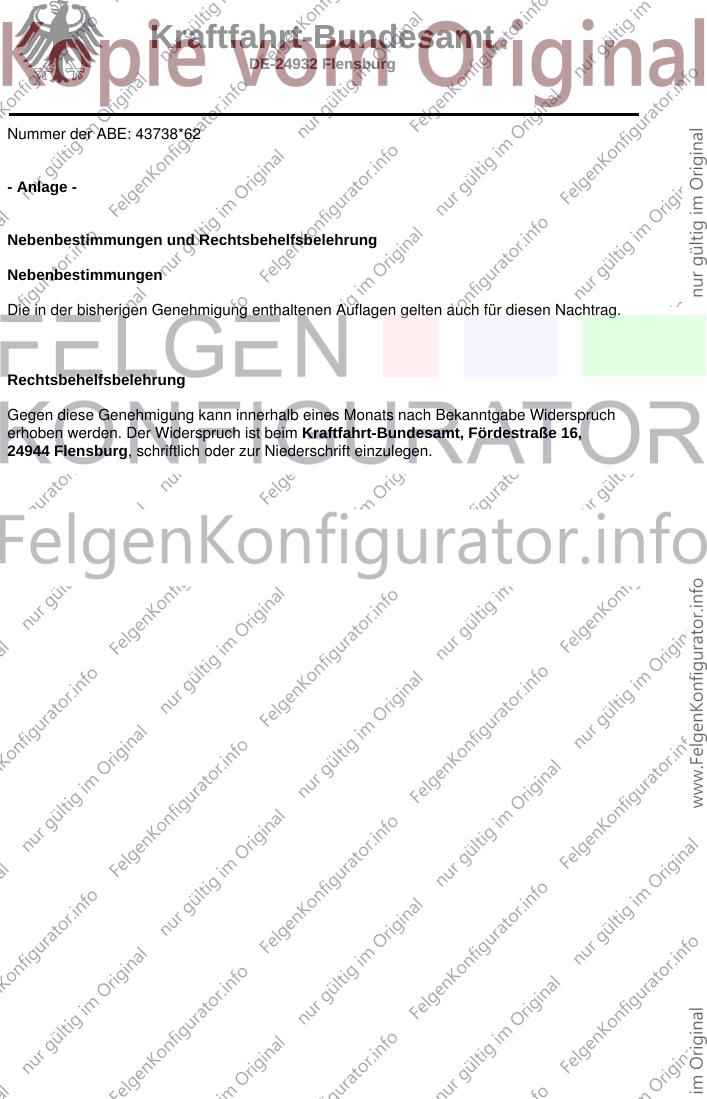

Nummer der ABE: 43738*62
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Die in der bisherigen Genehmigung enthaltenen Auflagen gelten auch für diesen Nachtrag.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
KFZ
TÜV AUSTRIA AUTOMOTIVE
GMBH
Räder- und Reifenprüfung
Deutschstraße 10
A-1230 Wien

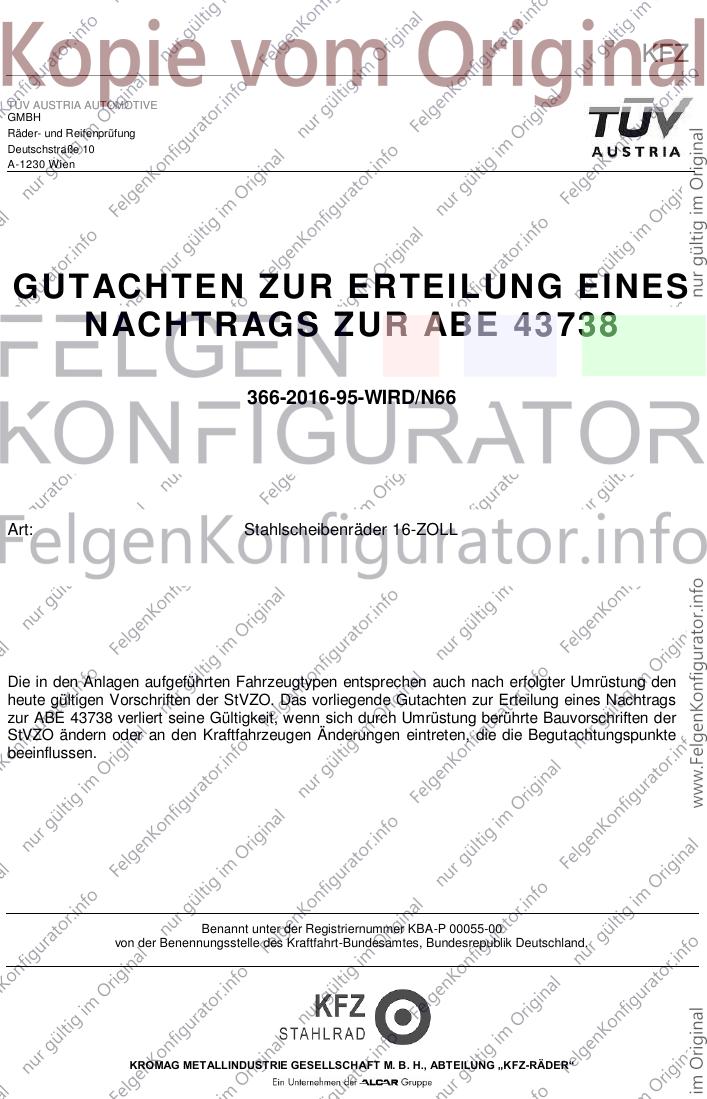

GUTACHTEN ZUR ERTEILUNG EINES
NACHTRAGS ZUR ABE 43 738
366-2016-95-WIRD/N66
Art: Stahlscheibenräder 16-ZOLL
Die in den Anlagen aufgeführten Fahrzeugtypen entsprechen auch nach erfolgter Umrüstung den
heute gültigen Vorschriften der StVZO. Das vorliegende Gutachten zur Erteilung eines Nachtrags
zur ABE 43738 verliert seine Gültigkeit, wenn sich durch Umrüstung berührte Bauvorschriften der
StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte
beeinflussen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
KROMAG METALLINDUSTRIE GESELLSCHAFT M. B. H., ABTEILUNG „KFZ-RÄDER“
KFZ
Gutachten 366-2016-95-WIRD/N66
zur Erteilung eines Nachtrags zur ABE 43738
Fahrzeugteil: Stahlscheibenräder Typ: 16-ZOLL
Hersteller: KROMAG Metallindustrie GmbH Stand: 03.10.2013
_________________________________________________________________________________________________________________
Seite: 1 von 17
0. Hinweise
Die Anlagen AR-9062, AR-9253 wurden neu erstellt.
Die Anlage HA-7790 wurde aktualisiert. Alle Gutachtenanlagen sind komplett aufgeführt. Gutachten ist Nachtrag
43738*62.
I. Übersicht
Bei den im folgenden aufgeführten Stahlscheibenrädern handelt es sich um Ident- und/oder Nachbauräder zu
den vom Fahrzeughersteller oder dessen markengebunder Ersatzteilorganisation verwendeten
Stahlscheibenrädern.
Die Betriebsfestigkeit der aufgeführten Räder entspricht jeweils der Betriebsfestigkeit der
Original-Stahl-scheibenräder oder der "Richtlinie für die Prüfung von Sonderrädern für Kraftfahrzeuge und ihre
Anhänger" vom 25.11.1998 für Stahlscheibenräder. Angegebene zulässige Radlasten und Abrollumfänge
gelten aufgrund unterschiedlicher Prüfanforderungen der einzelnen Fahrzeughersteller ausschließlich für die
Verwendung an Fahrzeugen, die im Verwendungsbereich (siehe Anlage V.1) aufgeführt sind.
Radgröße Radausführung Lochkreis Lochzahl Mitten- Einpreß- zul. Radlast zul. Abroll-
loch tiefe umfang
(mm) (mm) (mm) (kg) (mm)
5 J X 16 9037 180 6 138,8 107 1475 2130
9465 180 6 138,8 105,5 1475 2090
5 JK X 16 9485 170 6 130 115 975 2130
5 1/2 J X 16 8733 200 6 142,1 110 925 2136
9597 160 5 65 56 1225 2220
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
KROMAG METALLINDUSTRIE GESELLSCHAFT M. B. H., ABTEILUNG „KFZ-RÄDER“
KFZ
Gutachten 366-2016-95-WIRD/N66
zur Erteilung eines Nachtrags zur ABE 43738
Fahrzeugteil: Stahlscheibenräder Typ: 16-ZOLL
Hersteller: KROMAG Metallindustrie GmbH Stand: 03.10.2013
_________________________________________________________________________________________________________________
Seite: 2 von 17
Radgröße Radausführung Lochkreis Lochzahl Mitten- Einpreß- zul. Radlast zul. Abroll-
loch tiefe umfang
(mm) (mm) (mm) (kg) (mm)
6 J X 16 7790 114,3 5 67 51 545 1930
7845 108 4 65 27 500 1930
7910 100 5 54 45 525 1890
8048 98 5 58 36,5 725 1952
8053 98 5 58 36,5 525 1927
8315 114,3 5 60 50 490 1990
8595 112 5 66,5 46 503 1930
8597 112 5 66,5 39 575 1955
9095 112 5 66,5 54 775 2000
9471 205 6 161 132 1150 2270
9490 112 5 57 40 625 1930
9493 108 4 65 23 500 1891
9495 130 5 89 66 1030 2206
9505 118 5 71 50 825 2130
9506 118 5 71 50 825 2130
9507 100 4 56,5 40 478 1895
9532 114,3 5 67 50 590 2015
9535 112 5 57 50 625 1930
9543 110 5 65 40 495 1895
9547 114,3 5 66,5 50 510 2090
9590 100 5 57 31 525 1930
9600 130 5 78 68 1060 2220
9601 130 5 78 68 1275 2269
9610 112 5 57 53 800 2025
9617 114,3 5 67 50 545 1930
9630 110 5 65 49 580 1930
9702 112 5 57 50 650 1930
9737 100 5 54 39 448 1952
9755 110 5 65 39 565 1930
9845 112 5 57 53 800 2025
6 J X 16 H2 8247 112 5 57 48 615 1957
6 JJ X 16 9405 114,3 5 67 46 610 2090
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
KROMAG METALLINDUSTRIE GESELLSCHAFT M. B. H., ABTEILUNG „KFZ-RÄDER“
KFZ
Gutachten 366-2016-95-WIRD/N66
zur Erteilung eines Nachtrags zur ABE 43738
Fahrzeugteil: Stahlscheibenräder Typ: 16-ZOLL
Hersteller: KROMAG Metallindustrie GmbH Stand: 03.10.2013
_________________________________________________________________________________________________________________
Seite: 3 von 17
Radgröße Radausführung Lochkreis Lochzahl Mitten- Einpreß- zul. Radlast zul. Abroll-
loch tiefe umfang
(mm) (mm) (mm) (kg) (mm)
6 1/2 J X 16 7625 114,3 5 60 39 630 1990
7765 114,3 5 67 48,5 400 1800
7855 114,3 5 66 40 608 2092
7860 108 4 65 26 615 1960
7865 114,3 5 60 45 550 1930
7885 115 5 70 46 670 2160
7925 139,7 6 92,5 46 775 2202
8005 114,3 5 64 55 543 1930
8015 114,3 5 60 45 535 1930
8157 120 5 72,5 46 530 2022
8177 114,3 5 66 40 483 1989
8225 114,3 5 60 45 575 2160
8295 114,3 5 60 45 605 2202
8312 100 4 60 40 480 1910
8325 108 5 63,3 50 650 1960
8425 112 5 57,09 42 625 1960
8465 108 5 63,3 50 705 2220
8565 108 4 65 26 600 1960
8667 112 5 57,09 46 615 1927
8755 114,3 5 67 46 610 2090
8763 114,3 5 67 52,5 610 2090
8765 120 5 72,5 42 590 1891
8873 114,3 5 66 50 490 2092
8895 100 4 56,5 37 530 1928
9045 110 5 65 37 656 1939
9053 120 5 65 62 930 2288
9107 114,3 5 60 50 600 2025
9118 160 5 65 60 1250 2079
9127 114,3 5 67 42 570 2092
9133 130 5 89 66 1050 2171
9147 114,3 5 67 51 525 1927
9153 120 5 72,5 42 590 1891
9173 112 5 57 44 565 2025
9217 127 5 71,5 40 703 2130
9225 108 5 63,3 52,5 550 1952
9232 108 5 63,3 50 618 2098
9247 105 5 56,6 39 610 2025
9265 114,3 5 60 45 570 1930
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
KROMAG METALLINDUSTRIE GESELLSCHAFT M. B. H., ABTEILUNG „KFZ-RÄDER“
KFZ
Gutachten 366-2016-95-WIRD/N66
zur Erteilung eines Nachtrags zur ABE 43738
Fahrzeugteil: Stahlscheibenräder Typ: 16-ZOLL
Hersteller: KROMAG Metallindustrie GmbH Stand: 03.10.2013
_________________________________________________________________________________________________________________
Seite: 4 von 17
Radgröße Radausführung Lochkreis Lochzahl Mitten- Einpreß- zul. Radlast zul. Abroll-
loch tiefe umfang
(mm) (mm) (mm) (kg) (mm)
6 1/2 J X 16 9265 114,3 5 60 45 570 1930
9272 105 5 56,6 38 533 2117
9305 108 5 65 44 600 1990
9327 115 5 70,1 41 625 2050
9415 108 5 60 50 715 2060
9427 114,3 5 67 46 560 2092
9432 108 4 65 20 460 1952
9435 108 5 60 50 595 1990
9437 110 5 65 36 600 1960
9455 110 5 65 41 615 1960
9487 130 6 84 62 1215 2270
9515 110 5 65 41 600 1960
9517 127 5 71,5 40 658 2129
9527 114,3 5 64 50 565 2025
9563 114,3 5 66 47 610 1990
9605 114,3 5 71,5 40 705 2090
9623 120 5 67 41 638 2062
9640 108 5 65 43 595 2090
9645 114,3 5 67 50 655 2160
9646 114,3 5 67 55 345 1867
9660 139,7 5 108 25 560 2090
9675 114,3 5 60 45 520 2160
9680 100 5 57 42 565 1930
9683 114,3 5 60 45 575 1927
9685 120 5 65 51 923 2080
9695 108 4 65 31 553 1930
9897 112 5 66,5 60 850 2062
9915 112 5 57 50 625 1990
9922 112 5 57 33 675 2095
9955 100 5 54 45 535 1930
9975 108 5 63,3 52,5 610 1930
9980 114,3 5 67 52,5 498 1930
9985 100 4 60 49 615 1990
6 1/2 J X 16 CH 9187 112 5 57 43 513 1927
6 1/2 J X 16 H2 9062 114,3 5 67 50 538 1989
9223 114,3 5 67 50 568 1928
9253 108 5 65 47 593 1989
9488 130 6 84 62 1215 2172
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN

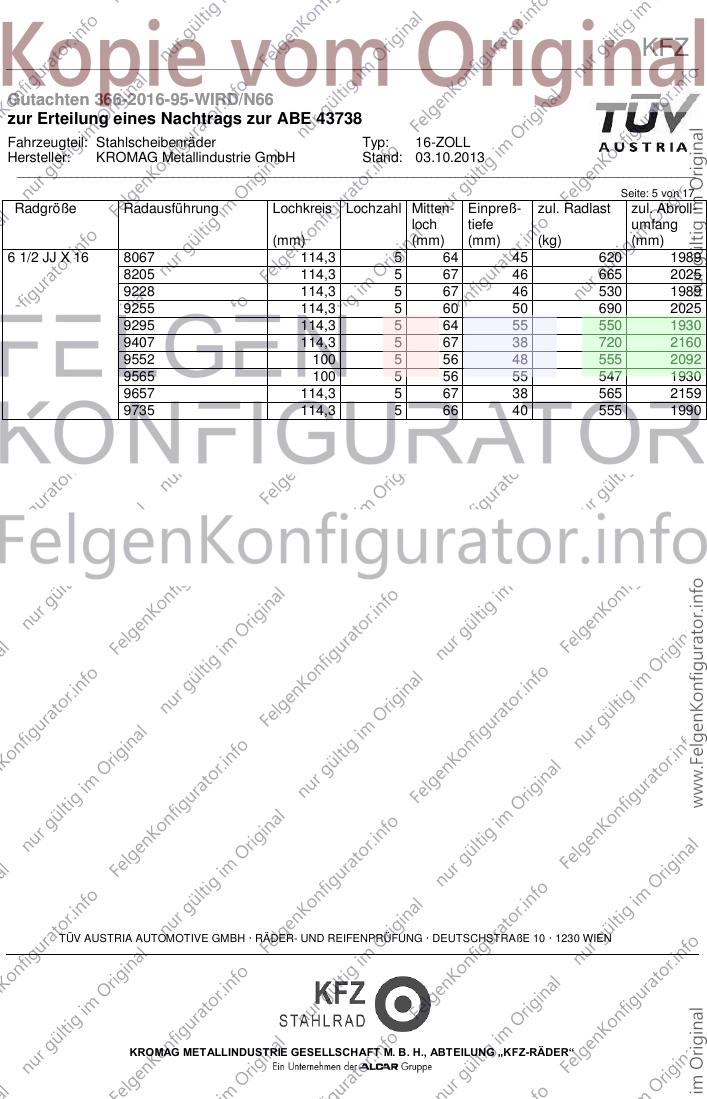

KROMAG METALLINDUSTRIE GESELLSCHAFT M. B. H., ABTEILUNG „KFZ-RÄDER“
KFZ
Gutachten 366-2016-95-WIRD/N66
zur Erteilung eines Nachtrags zur ABE 43738
Fahrzeugteil: Stahlscheibenräder Typ: 16-ZOLL
Hersteller: KROMAG Metallindustrie GmbH Stand: 03.10.2013
_________________________________________________________________________________________________________________
Seite: 5 von 17
Radgröße Radausführung Lochkreis Lochzahl Mitten- Einpreß- zul. Radlast zul. Abroll-
loch tiefe umfang
(mm) (mm) (mm) (kg) (mm)
6 1/2 JJ X 16 8067 114,3 5 64 45 620 1989
8205 114,3 5 67 46 665 2025
9228 114,3 5 67 46 530 1989
9255 114,3 5 60 50 690 2025
9295 114,3 5 64 55 550 1930
9407 114,3 5 67 38 720 2160
9552 100 5 56 48 555 2092
9565 100 5 56 55 547 1930
9657 114,3 5 67 38 565 2159
9735 114,3 5 66 40 555 1990
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN

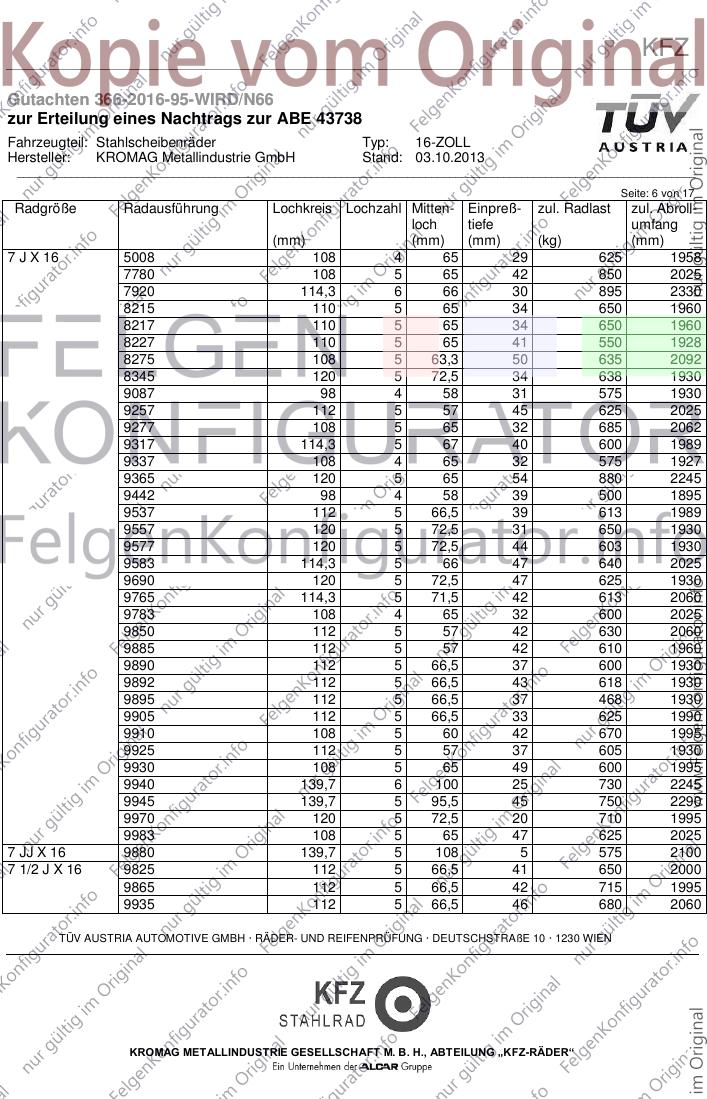

KROMAG METALLINDUSTRIE GESELLSCHAFT M. B. H., ABTEILUNG „KFZ-RÄDER“
KFZ
Gutachten 366-2016-95-WIRD/N66
zur Erteilung eines Nachtrags zur ABE 43738
Fahrzeugteil: Stahlscheibenräder Typ: 16-ZOLL
Hersteller: KROMAG Metallindustrie GmbH Stand: 03.10.2013
_________________________________________________________________________________________________________________
Seite: 6 von 17
Radgröße Radausführung Lochkreis Lochzahl Mitten- Einpreß- zul. Radlast zul. Abroll-
loch tiefe umfang
(mm) (mm) (mm) (kg) (mm)
7 J X 16 5008 108 4 65 29 625 1958
7780 108 5 65 42 850 2025
7920 114,3 6 66 30 895 2330
8215 110 5 65 34 650 1960
8217 110 5 65 34 650 1960
8227 110 5 65 41 550 1928
8275 108 5 63,3 50 635 2092
8345 120 5 72,5 34 638 1930
9087 98 4 58 31 575 1930
9257 112 5 57 45 625 2025
9277 108 5 65 32 685 2062
9317 114,3 5 67 40 600 1989
9337 108 4 65 32 575 1927
9365 120 5 65 54 880 2245
9442 98 4 58 39 500 1895
9537 112 5 66,5 39 613 1989
9557 120 5 72,5 31 650 1930
9577 120 5 72,5 44 603 1930
9583 114,3 5 66 47 640 2025
9690 120 5 72,5 47 625 1930
9765 114,3 5 71,5 42 613 2060
9783 108 4 65 32 600 2025
9850 112 5 57 42 630 2060
9885 112 5 57 42 610 1960
9890 112 5 66,5 37 600 1930
9892 112 5 66,5 43 618 1930
9895 112 5 66,5 37 468 1930
9905 112 5 66,5 33 625 1990
9910 108 5 60 42 670 1995
9925 112 5 57 37 605 1930
9930 108 5 65 49 600 1995
9940 139,7 6 100 25 730 2245
9945 139,7 5 95,5 45 750 2290
9970 120 5 72,5 20 710 1995
9983 108 5 65 47 625 2025
7 JJ X 16 9880 139,7 5 108 5 575 2100
7 1/2 J X 16 9825 112 5 66,5 41 650 2000
9865 112 5 66,5 42 715 1995
9935 112 5 66,5 46 680 2060
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
KROMAG METALLINDUSTRIE GESELLSCHAFT M. B. H., ABTEILUNG „KFZ-RÄDER“
KFZ
Gutachten 366-2016-95-WIRD/N66
zur Erteilung eines Nachtrags zur ABE 43738
Fahrzeugteil: Stahlscheibenräder Typ: 16-ZOLL
Hersteller: KROMAG Metallindustrie GmbH Stand: 03.10.2013
_________________________________________________________________________________________________________________
Seite: 7 von 17
I.1. Beschreibung der Stahlscheibenräder
Hersteller :KROMAG Metallindustrie GmbH
Abt. "KFZ"-Räder
A-2552 Hirtenberg
Handelsmarke :KFZ
Art der Räder :Stahlscheibenräder, Radscheibe und Felgenschüssel verschweißt
Korrosionsschutz :Elektrophoretische Tauchlackierung
I.2. Radanschluß
siehe Anlage
I.3. Kennzeichnung der Stahlscheibenräder
An den Stahlscheibenrädern wird folgende Kennzeichnung an der Außen- bzw. Innenseite eingeprägt, siehe
Beispiel der Radausführung 9095:
Handelsmarke : KFZ
Radausführung : 9095
Radgröße nach Norm : 6 J X 16
Typzeichen : KBA 43738
Einpreßtiefe : ET54
Herstellungsdatum : Fertigungsmonat und -jahr
z.B. 10.03
Zusätzlich können am Rad weitere Kennzeichnungen angebracht sein.
I.4. Verwendungsbereich
Die Stahlscheibenräder sind für Personenkraftwagen und leichte Lastkraftwagen vorgesehen. Der zulässige
Verwendungsbereich ist in der Anlage V.1 aufgeführt.
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN

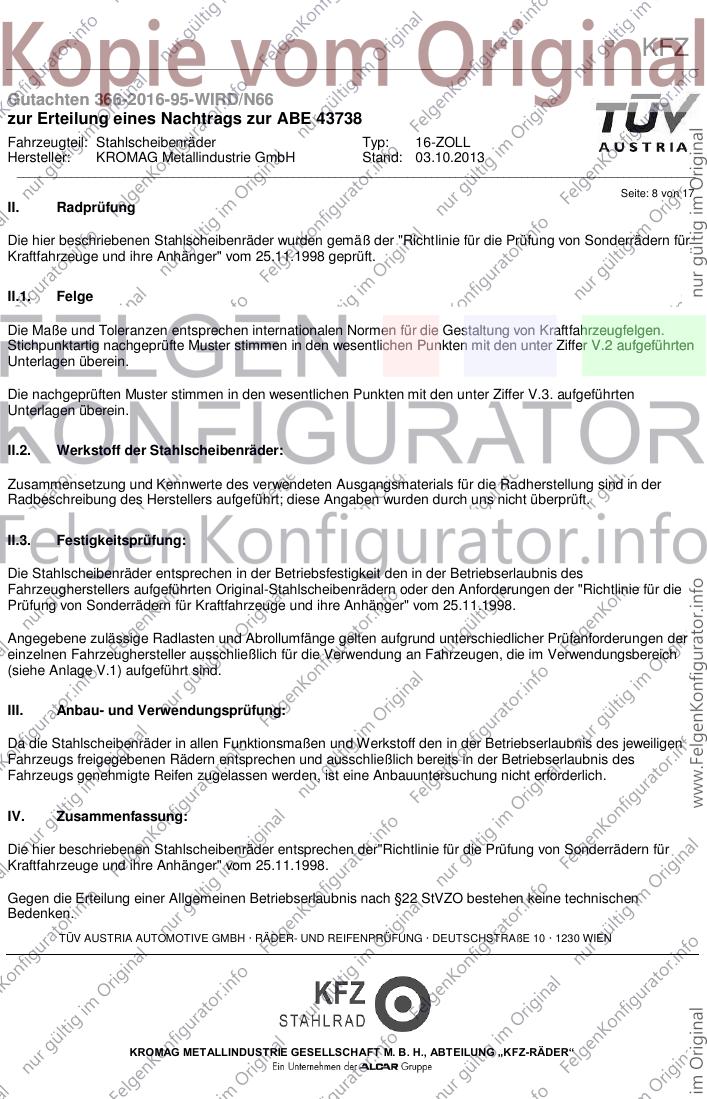

KROMAG METALLINDUSTRIE GESELLSCHAFT M. B. H., ABTEILUNG „KFZ-RÄDER“
KFZ
Gutachten 366-2016-95-WIRD/N66
zur Erteilung eines Nachtrags zur ABE 43738
Fahrzeugteil: Stahlscheibenräder Typ: 16-ZOLL
Hersteller: KROMAG Metallindustrie GmbH Stand: 03.10.2013
_________________________________________________________________________________________________________________
Seite: 8 von 17
II. Radprüfung
Die hier beschriebenen Stahlscheibenräder wurden gemäß der "Richtlinie für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger" vom 25.11.1998 geprüft.
II.1. Felge
Die Maße und Toleranzen entsprechen internationalen Normen für die Gestaltung von Kraftfahrzeugfelgen.
Stichpunktartig nachgeprüfte Muster stimmen in den wesentlichen Punkten mit den unter Ziffer V.2 aufgeführten
Unterlagen überein.
Die nachgeprüften Muster stimmen in den wesentlichen Punkten mit den unter Ziffer V.3. aufgeführten
Unterlagen überein.
II.2. Werkstoff der Stahlscheibenräder:
Zusammensetzung und Kennwerte des verwendeten Ausgangsmaterials für die Radherstellung sind in der
Radbeschreibung des Herstellers aufgeführt; diese Angaben wurden durch uns nicht überprüft.
II.3. Festigkeitsprüfung:
Die Stahlscheibenräder entsprechen in der Betriebsfestigkeit den in der Betriebserlaubnis des
Fahrzeugherstellers aufgeführten Original-Stahlscheibenrädern oder den Anforderungen der "Richtlinie für die
Prüfung von Sonderrädern für Kraftfahrzeuge und ihre Anhänger" vom 25.11.1998.
Angegebene zulässige Radlasten und Abrollumfänge gelten aufgrund unterschiedlicher Prüfanforderungen der
einzelnen Fahrzeughersteller ausschließlich für die Verwendung an Fahrzeugen, die im Verwendungsbereich
(siehe Anlage V.1) aufgeführt sind.
III. Anbau- und Verwendungsprüfung:
Da die Stahlscheibenräder in allen Funktionsmaßen und Werkstoff den in der Betriebserlaubnis des jeweiligen
Fahrzeugs freigegebenen Rädern entsprechen und ausschließlich bereits in der Betriebserlaubnis des
Fahrzeugs genehmigte Reifen zugelassen werden, ist eine Anbauuntersuchung nicht erforderlich.
IV. Zusammenfassung:
Die hier beschriebenen Stahlscheibenräder entsprechen der"Richtlinie für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger" vom 25.11.1998.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis nach §22 StVZO bestehen keine technischen
Bedenken.
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
KROMAG METALLINDUSTRIE GESELLSCHAFT M. B. H., ABTEILUNG „KFZ-RÄDER“
KFZ
Gutachten 366-2016-95-WIRD/N66
zur Erteilung eines Nachtrags zur ABE 43738
Fahrzeugteil: Stahlscheibenräder Typ: 16-ZOLL
Hersteller: KROMAG Metallindustrie GmbH Stand: 03.10.2013
_________________________________________________________________________________________________________________
Seite: 9 von 17
Die Prüfungen wurden entsprechend den relevanten Anforderungen der EN ISO/IEC 17025:2005 durchgeführt.
Der Gutachteninhaber muß eine gleichmäßige und reihenweise Fertigung der Räder gewährleisten.
Er hat darüberhinaus dafür zu sorgen, daß dieses Gutachten sowie dessen Anlagen durch Nachtrag ergänzt
werden, wenn
- sich am Stahlscheibenrad Änderungen in maßlicher, werkstofflicher oder fertigungstechnischer Hinsicht
ergeben.
- sich berührte Bau- und Betriebsvorschriften der Straßenverkehrs-Zulassungs-Ordnung (StVZO) bzw. hierzu
ergangene Richtlinien und Anweisungen ändern
- ein Verwendungsbereich definiert ist und sich in diesem anbau-, freigängigkeits- oder
fahrzeugfunktionsrelevante Daten ändern.
V. Unterlagen und Anlagen:
V.1. Verwendungsbereichsanlagen:
Folgende Verwendungsbereiche in den bestehenden Anlagen werden aktualisiert und ggf. um neue Anlagen
ergänzt:
Anlage erstellt am Allg. Hinweise
5008 03.10.2013 liegt bei
7625 03.10.2013 liegt bei
7765 03.10.2013 liegt bei
7780 03.10.2013 liegt bei
7790 03.10.2013 liegt bei
7845 03.10.2013 liegt bei
7855 03.10.2013 liegt bei
7860 03.10.2013 liegt bei
7865 03.10.2013 liegt bei
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
KROMAG METALLINDUSTRIE GESELLSCHAFT M. B. H., ABTEILUNG „KFZ-RÄDER“
KFZ
Gutachten 366-2016-95-WIRD/N66
zur Erteilung eines Nachtrags zur ABE 43738
Fahrzeugteil: Stahlscheibenräder Typ: 16-ZOLL
Hersteller: KROMAG Metallindustrie GmbH Stand: 03.10.2013
_________________________________________________________________________________________________________________
Seite: 10 von 17
7885 03.10.2013 liegt bei
7910 03.10.2013 liegt bei
7920 03.10.2013 liegt bei
7925 03.10.2013 liegt bei
8005 03.10.2013 liegt bei
8015 03.10.2013 liegt bei
8048 03.10.2013 liegt bei
8053 03.10.2013 liegt bei
8067 03.10.2013 liegt bei
8157 03.10.2013 liegt bei
8177 03.10.2013 liegt bei
8205 03.10.2013 liegt bei
8215 03.10.2013 liegt bei
8217 03.10.2013 liegt bei
8225 03.10.2013 liegt bei
8227 03.10.2013 liegt bei
8247 03.10.2013 liegt bei
8275 03.10.2013 liegt bei
8295 03.10.2013 liegt bei
8312 03.10.2013 liegt bei
8315 03.10.2013 liegt bei
8325 03.10.2013 liegt bei
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
KROMAG METALLINDUSTRIE GESELLSCHAFT M. B. H., ABTEILUNG „KFZ-RÄDER“
KFZ
Gutachten 366-2016-95-WIRD/N66
zur Erteilung eines Nachtrags zur ABE 43738
Fahrzeugteil: Stahlscheibenräder Typ: 16-ZOLL
Hersteller: KROMAG Metallindustrie GmbH Stand: 03.10.2013
_________________________________________________________________________________________________________________
Seite: 11 von 17
8345 03.10.2013 liegt bei
8425 03.10.2013 liegt bei
8465 03.10.2013 liegt bei
8565 03.10.2013 liegt bei
8595 03.10.2013 liegt bei
8597 03.10.2013 liegt bei
8667 03.10.2013 liegt bei
8733 03.10.2013 liegt bei
8755 03.10.2013 liegt bei
8763 03.10.2013 liegt bei
8765 03.10.2013 liegt bei
8873 03.10.2013 liegt bei
8895 03.10.2013 liegt bei
9037 03.10.2013 liegt bei
9045 03.10.2013 liegt bei
9053 03.10.2013 liegt bei
9062 03.10.2013 liegt bei
9087 03.10.2013 liegt bei
9095 03.10.2013 liegt bei
9107 03.10.2013 liegt bei
9118 03.10.2013 liegt bei
9127 03.10.2013 liegt bei
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
KROMAG METALLINDUSTRIE GESELLSCHAFT M. B. H., ABTEILUNG „KFZ-RÄDER“
KFZ
Gutachten 366-2016-95-WIRD/N66
zur Erteilung eines Nachtrags zur ABE 43738
Fahrzeugteil: Stahlscheibenräder Typ: 16-ZOLL
Hersteller: KROMAG Metallindustrie GmbH Stand: 03.10.2013
_________________________________________________________________________________________________________________
Seite: 12 von 17
9133 03.10.2013 liegt bei
9147 03.10.2013 liegt bei
9153 03.10.2013 liegt bei
9173 03.10.2013 liegt bei
9187 03.10.2013 liegt bei
9217 03.10.2013 liegt bei
9223 03.10.2013 liegt bei
9225 03.10.2013 liegt bei
9228 03.10.2013 liegt bei
9232 03.10.2013 liegt bei
9247 03.10.2013 liegt bei
9253 03.10.2013 liegt bei
9255 03.10.2013 liegt bei
9257 03.10.2013 liegt bei
9265 03.10.2013 liegt bei
9272 03.10.2013 liegt bei
9277 03.10.2013 liegt bei
9295 03.10.2013 liegt bei
9305 03.10.2013 liegt bei
9317 03.10.2013 liegt bei
9327 03.10.2013 liegt bei
9337 03.10.2013 liegt bei
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
KROMAG METALLINDUSTRIE GESELLSCHAFT M. B. H., ABTEILUNG „KFZ-RÄDER“
KFZ
Gutachten 366-2016-95-WIRD/N66
zur Erteilung eines Nachtrags zur ABE 43738
Fahrzeugteil: Stahlscheibenräder Typ: 16-ZOLL
Hersteller: KROMAG Metallindustrie GmbH Stand: 03.10.2013
_________________________________________________________________________________________________________________
Seite: 13 von 17
9365 03.10.2013 liegt bei
9405 03.10.2013 liegt bei
9407 03.10.2013 liegt bei
9415 03.10.2013 liegt bei
9427 03.10.2013 liegt bei
9432 03.10.2013 liegt bei
9435 03.10.2013 liegt bei
9437 03.10.2013 liegt bei
9442 03.10.2013 liegt bei
9455 03.10.2013 liegt bei
9465 03.10.2013 liegt bei
9471 03.10.2013 liegt bei
9485 03.10.2013 liegt bei
9487 03.10.2013 liegt bei
9488 03.10.2013 liegt bei
9490 03.10.2013 liegt bei
9493 03.10.2013 liegt bei
9495 03.10.2013 liegt bei
9505 03.10.2013 liegt bei
9506 03.10.2013 liegt bei
9507 03.10.2013 liegt bei
9515 03.10.2013 liegt bei
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
KROMAG METALLINDUSTRIE GESELLSCHAFT M. B. H., ABTEILUNG „KFZ-RÄDER“
KFZ
Gutachten 366-2016-95-WIRD/N66
zur Erteilung eines Nachtrags zur ABE 43738
Fahrzeugteil: Stahlscheibenräder Typ: 16-ZOLL
Hersteller: KROMAG Metallindustrie GmbH Stand: 03.10.2013
_________________________________________________________________________________________________________________
Seite: 14 von 17
9517 03.10.2013 liegt bei
9527 03.10.2013 liegt bei
9532 03.10.2013 liegt bei
9535 03.10.2013 liegt bei
9537 03.10.2013 liegt bei
9543 03.10.2013 liegt bei
9547 03.10.2013 liegt bei
9552 03.10.2013 liegt bei
9557 03.10.2013 liegt bei
9563 03.10.2013 liegt bei
9565 03.10.2013 liegt bei
9577 03.10.2013 liegt bei
9583 03.10.2013 liegt bei
9590 03.10.2013 liegt bei
9597 03.10.2013 liegt bei
9600 03.10.2013 liegt bei
9601 03.10.2013 liegt bei
9605 03.10.2013 liegt bei
9610 03.10.2013 liegt bei
9617 03.10.2013 liegt bei
9623 03.10.2013 liegt bei
9630 03.10.2013 liegt bei
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
KROMAG METALLINDUSTRIE GESELLSCHAFT M. B. H., ABTEILUNG „KFZ-RÄDER“
KFZ
Gutachten 366-2016-95-WIRD/N66
zur Erteilung eines Nachtrags zur ABE 43738
Fahrzeugteil: Stahlscheibenräder Typ: 16-ZOLL
Hersteller: KROMAG Metallindustrie GmbH Stand: 03.10.2013
_________________________________________________________________________________________________________________
Seite: 15 von 17
9640 03.10.2013 liegt bei
9645 03.10.2013 liegt bei
9646 03.10.2013 liegt bei
9657 03.10.2013 liegt bei
9660 03.10.2013 liegt bei
9675 03.10.2013 liegt bei
9680 03.10.2013 liegt bei
9683 03.10.2013 liegt bei
9685 03.10.2013 liegt bei
9690 03.10.2013 liegt bei
9695 03.10.2013 liegt bei
9702 03.10.2013 liegt bei
9735 03.10.2013 liegt bei
9737 03.10.2013 liegt bei
9755 03.10.2013 liegt bei
9765 03.10.2013 liegt bei
9783 03.10.2013 liegt bei
9825 03.10.2013 liegt bei
9845 03.10.2013 liegt bei
9850 03.10.2013 liegt bei
9865 03.10.2013 liegt bei
9880 03.10.2013 liegt bei
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
KROMAG METALLINDUSTRIE GESELLSCHAFT M. B. H., ABTEILUNG „KFZ-RÄDER“
KFZ
Gutachten 366-2016-95-WIRD/N66
zur Erteilung eines Nachtrags zur ABE 43738
Fahrzeugteil: Stahlscheibenräder Typ: 16-ZOLL
Hersteller: KROMAG Metallindustrie GmbH Stand: 03.10.2013
_________________________________________________________________________________________________________________
Seite: 16 von 17
9885 03.10.2013 liegt bei
9890 03.10.2013 liegt bei
9892 03.10.2013 liegt bei
9895 03.10.2013 liegt bei
9897 03.10.2013 liegt bei
9905 03.10.2013 liegt bei
9910 03.10.2013 liegt bei
9915 03.10.2013 liegt bei
9922 03.10.2013 liegt bei
9925 03.10.2013 liegt bei
9930 03.10.2013 liegt bei
9935 03.10.2013 liegt bei
9940 03.10.2013 liegt bei
9945 03.10.2013 liegt bei
9955 03.10.2013 liegt bei
9970 03.10.2013 liegt bei
9975 03.10.2013 liegt bei
9980 03.10.2013 liegt bei
9983 03.10.2013 liegt bei
9985 03.10.2013 liegt bei
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
KROMAG METALLINDUSTRIE GESELLSCHAFT M. B. H., ABTEILUNG „KFZ-RÄDER“
KFZ
Gutachten 366-2016-95-WIRD/N66
zur Erteilung eines Nachtrags zur ABE 43738
Fahrzeugteil: Stahlscheibenräder Typ: 16-ZOLL
Hersteller: KROMAG Metallindustrie GmbH Stand: 03.10.2013
_________________________________________________________________________________________________________________
Seite: 17 von 17
V.2. Technische Unterlagen:
siehe Anlage: Technische Unterlagen
Cinibulk
Sachverständiger
Wien, 03.10.2013
AB
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
KROMAG METALLINDUSTRIE GESELLSCHAFT M. B. H., ABTEILUNG „KFZ-RÄDER“
Gutachten 366-0512-99-WIRD/N26
zur Erteilung eines Nachtrags zur ABE 44552
Fahrzeugteil: Stahlscheibenräder Typ: Stahlräder 16-Zoll
Hersteller: GIANETTI RUOTE S.p.A. Stand: 19.12.2013
_______________________________________________________________________________________________________________
Seite: 1 von 7
0. Hinweise
Die Ausführungen R1-1337, R1-1776, R1-1812, R1-1853, R1-1866, R1-1882, R1-1887, R1-1892 kommen neu
hinzu. Ausführungen R1-1779, R1-1851; R1-1852; R1-1878 wurden ergänzt bzw. technisch geändert
(Wandstärke).
Abweichend zu Punkt 1.3. können die Stahlräder ww. auch durch einen Laser gekennzeichnet werden.
I. Übersicht
Bei den im folgenden aufgeführten Stahlscheibenrädern handelt es sich um Ident- und/oder Nachbauräder zu
den vom Fahrzeughersteller oder dessen markengebunder Ersatzteilorganisation verwendeten
Stahlscheibenrädern.
Die Betriebsfestigkeit der aufgeführten Räder entspricht jeweils der Betriebsfestigkeit der
Original-Stahl-scheibenräder oder der "Richtlinie für die Prüfung von Sonderrädern für Kraftfahrzeuge und ihre
Anhänger" vom 25.11.1998 für Stahlscheibenräder. Angegebene zulässige Radlasten und Abrollumfänge
gelten aufgrund unterschiedlicher Prüfanforderungen der einzelnen Fahrzeughersteller ausschließlich für die
Verwendung an Fahrzeugen, die im Verwendungsbereich (siehe Anlage V.1) aufgeführt sind.
Radgröße Radausführung Lochkreis Lochzahl Mitten- Einpreß- zul. Radlast zul. Abroll-
loch tiefe umfang
(mm) (mm) (mm) (kg) (mm)
5 J X 16 H R1-1347 170 6 130 115 975 2132
5 1/2 JK X 16 H1 R1-1348 170 6 130 113 1060 2178
6 J X 16 CH R1-1878 114,3 5 60 50 535 1989
6 J X 16 H2 R1-1373 118 5 71,1 50 850 2130
R1-1492 112 5 57,1 50 560 1930
R1-1636 130 5 78,1 68 1200 2255
R1-1640 108 4 65 27 500 1894
R1-1669 114,3 5 66 42 530 1952
R1-1711 108 5 60 44 620 1989
R1-1747 108 4 65 23 528 1894
R1-1781 108 4 65 23 500 1894
R1-1786 98 5 58 36,5 800 1952
R1-1835 98 5 58 36,5 535 1952
R1-1851 112 5 57,1 48 615 1927
R1-956 130 5 78,1 68 1045 2220
6 1/2 J X 16 R1-1852 112 5 57,1 46 615 1927
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
Gutachten 366-0512-99-WIRD/N26
zur Erteilung eines Nachtrags zur ABE 44552
Fahrzeugteil: Stahlscheibenräder Typ: Stahlräder 16-Zoll
Hersteller: GIANETTI RUOTE S.p.A. Stand: 19.12.2013
_______________________________________________________________________________________________________________
Seite: 2 von 7
Radgröße Radausführung Lochkreis Lochzahl Mitten- Einpreß- zul. Radlast zul. Abroll-
loch tiefe umfang
(mm) (mm) (mm) (kg) (mm)
6 1/2 J X 16 H2 R1-1187 108 5 60 50 600 1930
R1-1337 108 5 65,1 43 640 1961
R1-1432 108 5 60 50 710 2062
R1-1468 100 4 60 49 565 1989
R1-1476 108 5 65,1 44 580 2025
R1-1491 112 5 57,1 50 615 1930
R1-1524 108 5 58 36,5 555 1930
R1-1529 120 5 65 51 923 2079
R1-1557 108 5 63,35 52,5 610 1930
R1-1577 108 5 63,35 52,5 550 1989
R1-1582 108 4 65,1 31 525 1930
R1-1589 108 4 65,1 26 600 1960
R1-1597 112 5 57,1 42 650 1960
R1-1610 114,3 5 64,1 55 617 1927
R1-1612 100 4 60 43 520 1835
R1-1645 108 5 63,35 50 705 2025
R1-1647 130 6 84,1 62 1215 2254
R1-1663 108 4 65 26 615 1961
R1-1707 108 5 63,35 50 650 1958
R1-1723 112 5 57 33 730 2025
R1-1732 114,3 5 66 47 610 1989
R1-1740 114,3 5 66 40 608 2092
R1-1776 105 5 56,6 39 610 2025
R1-1777 115 5 70 41 670 2025
R1-1779 114,3 5 66,1 50 500 2092
R1-1812 112 5 66,5 49 550 1928
R1-1832 125 6 74 68 1215 2172
R1-1853 114,3 5 67 51 525 1928
R1-1866 105 5 56,6 38 533 2311
R1-1887 108 5 65 47 610 1989
R1-1892 100 4 60 40 490 1989
6 1/2 JJ X 16 CH R1-1834 114,3 5 66 40 635 2300
7 J X 16 H2 R1-1470 98 5 58 27 640 2025
R1-1523 108 5 58 39 650 2025
R1-1594 110 5 65,1 34 565 1960
R1-1670 114,3 5 66 47 590 1958
R1-1677 98 4 58 31 560 1930
R1-1701 108 4 65 32 600 1958
R1-1702 112 5 66,5 39 613 1989
R1-1710 98 4 58 39 500 1895
R1-1772 110 5 65,1 41 575 1928
R1-1782 108 5 65 47 640 2025
R1-1787 108 5 65 52 640 2025
R1-1882 108 5 65 44 550 1928
I.1. Beschreibung der Stahlscheibenräder
Antragsteller :GIANETTI RUOTE S.p.A.
I-20020 Ceriano Laghetto (MI)
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
Gutachten 366-0512-99-WIRD/N26
zur Erteilung eines Nachtrags zur ABE 44552
Fahrzeugteil: Stahlscheibenräder Typ: Stahlräder 16-Zoll
Hersteller: GIANETTI RUOTE S.p.A. Stand: 19.12.2013
_______________________________________________________________________________________________________________
Seite: 3 von 7
Hersteller :GIANETTI RUOTE S.p.A.
I-20020 Ceriano Laghetto (MI)
Handelsmarke :GIANETTI RUOTE S.p.A
Art der Räder :Stahlscheibenräder, Radscheibe und Felgenschüssel verschweißt
Korrosionsschutz :Mehrschicht-Einbrennlackierung
I.2. Radanschluß
siehe Anlage
I.3. Kennzeichnung der Stahlscheibenräder
An den Stahlscheibenrädern wird folgende Kennzeichnung an der Außen- bzw. Innenseite eingeprägt, siehe
Beispiel der Radausführung R1-1187:
Hersteller : GIANETTI RUOTE S.p.A
Radausführung : R1-1187
Radgröße nach Norm : 6 1/2 J X 16 H2
Typzeichen : KBA 44552
Einpreßtiefe : ET50
Herstellungsdatum : Fertigungswoche und -jahr
z.B. 12.99
Zusätzlich können am Rad weitere Kennzeichnungen angebracht sein.
I.4. Verwendungsbereich
Die Stahlscheibenräder sind für Personenkraftwagen und leichte Lastkraftwagen vorgesehen. Der zulässige
Verwendungsbereich ist in der Anlage V.1 aufgeführt.
II. Radprüfung
Die hier beschriebenen Stahlscheibenräder wurden gemäß der "Richtlinie für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger" vom 25.11.1998 geprüft.
II.1. Felge
Die Maße und Toleranzen entsprechen internationalen Normen für die Gestaltung von Kraftfahrzeugfelgen.
Stichpunktartig nachgeprüfte Muster stimmen in den wesentlichen Punkten mit den unter Ziffer V.2 aufgeführten
Unterlagen überein.
II.2. Werkstoff der Stahlscheibenräder:
Zusammensetzung und Kennwerte des verwendeten Ausgangsmaterials für die Radherstellung sind in der
Radbeschreibung des Herstellers aufgeführt; diese Angaben wurden durch uns nicht überprüft.
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN

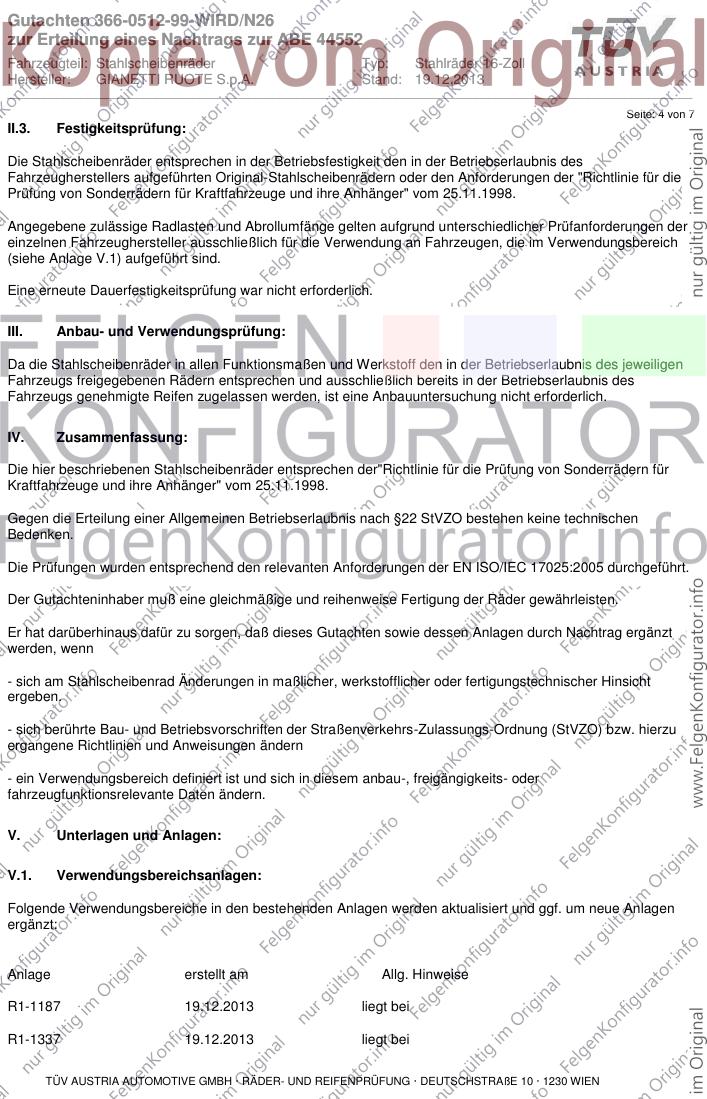

Gutachten 366-0512-99-WIRD/N26
zur Erteilung eines Nachtrags zur ABE 44552
Fahrzeugteil: Stahlscheibenräder Typ: Stahlräder 16-Zoll
Hersteller: GIANETTI RUOTE S.p.A. Stand: 19.12.2013
_______________________________________________________________________________________________________________
Seite: 4 von 7
II.3. Festigkeitsprüfung:
Die Stahlscheibenräder entsprechen in der Betriebsfestigkeit den in der Betriebserlaubnis des
Fahrzeugherstellers aufgeführten Original-Stahlscheibenrädern oder den Anforderungen der "Richtlinie für die
Prüfung von Sonderrädern für Kraftfahrzeuge und ihre Anhänger" vom 25.11.1998.
Angegebene zulässige Radlasten und Abrollumfänge gelten aufgrund unterschiedlicher Prüfanforderungen der
einzelnen Fahrzeughersteller ausschließlich für die Verwendung an Fahrzeugen, die im Verwendungsbereich
(siehe Anlage V.1) aufgeführt sind.
Eine erneute Dauerfestigkeitsprüfung war nicht erforderlich.
III. Anbau- und Verwendungsprüfung:
Da die Stahlscheibenräder in allen Funktionsmaßen und Werkstoff den in der Betriebserlaubnis des jeweiligen
Fahrzeugs freigegebenen Rädern entsprechen und ausschließlich bereits in der Betriebserlaubnis des
Fahrzeugs genehmigte Reifen zugelassen werden, ist eine Anbauuntersuchung nicht erforderlich.
IV. Zusammenfassung:
Die hier beschriebenen Stahlscheibenräder entsprechen der"Richtlinie für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger" vom 25.11.1998.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis nach §22 StVZO bestehen keine technischen
Bedenken.
Die Prüfungen wurden entsprechend den relevanten Anforderungen der EN ISO/IEC 17025:2005 durchgeführt.
Der Gutachteninhaber muß eine gleichmäßige und reihenweise Fertigung der Räder gewährleisten.
Er hat darüberhinaus dafür zu sorgen, daß dieses Gutachten sowie dessen Anlagen durch Nachtrag ergänzt
werden, wenn
- sich am Stahlscheibenrad Änderungen in maßlicher, werkstofflicher oder fertigungstechnischer Hinsicht
ergeben.
- sich berührte Bau- und Betriebsvorschriften der Straßenverkehrs-Zulassungs-Ordnung (StVZO) bzw. hierzu
ergangene Richtlinien und Anweisungen ändern
- ein Verwendungsbereich definiert ist und sich in diesem anbau-, freigängigkeits- oder
fahrzeugfunktionsrelevante Daten ändern.
V. Unterlagen und Anlagen:
V.1. Verwendungsbereichsanlagen:
Folgende Verwendungsbereiche in den bestehenden Anlagen werden aktualisiert und ggf. um neue Anlagen
ergänzt:
Anlage erstellt am Allg. Hinweise
R1-1187 19.12.2013 liegt bei
R1-1337 19.12.2013 liegt bei
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
Gutachten 366-0512-99-WIRD/N26
zur Erteilung eines Nachtrags zur ABE 44552
Fahrzeugteil: Stahlscheibenräder Typ: Stahlräder 16-Zoll
Hersteller: GIANETTI RUOTE S.p.A. Stand: 19.12.2013
_______________________________________________________________________________________________________________
Seite: 5 von 7
R1-1347 19.12.2013 liegt bei
R1-1348 19.12.2013 liegt bei
R1-1373 19.12.2013 liegt bei
R1-1432 19.12.2013 liegt bei
R1-1468 19.12.2013 liegt bei
R1-1470 19.12.2013 liegt bei
R1-1476 19.12.2013 liegt bei
R1-1491 19.12.2013 liegt bei
R1-1491 19.12.2013 liegt bei
R1-1492 19.12.2013 liegt bei
R1-1523 19.12.2013 liegt bei
R1-1524 19.12.2013 liegt bei
R1-1529 19.12.2013 liegt bei
R1-1557 19.12.2013 liegt bei
R1-1577 19.12.2013 liegt bei
R1-1582 19.12.2013 liegt bei
R1-1589 19.12.2013 liegt bei
R1-1594 19.12.2013 liegt bei
R1-1597 19.12.2013 liegt bei
R1-1610 19.12.2013 liegt bei
R1-1612 19.12.2013 liegt bei
R1-1636 19.12.2013 liegt bei
R1-1640 19.12.2013 liegt bei
R1-1645 19.12.2013 liegt bei
R1-1647 19.12.2013 liegt bei
R1-1663 19.12.2013 liegt bei
R1-1669 19.12.2013 liegt bei
R1-1670 19.12.2013 liegt bei
R1-1677 19.12.2013 liegt bei
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
Gutachten 366-0512-99-WIRD/N26
zur Erteilung eines Nachtrags zur ABE 44552
Fahrzeugteil: Stahlscheibenräder Typ: Stahlräder 16-Zoll
Hersteller: GIANETTI RUOTE S.p.A. Stand: 19.12.2013
_______________________________________________________________________________________________________________
Seite: 6 von 7
R1-1701 19.12.2013 liegt bei
R1-1702 19.12.2013 liegt bei
R1-1707 19.12.2013 liegt bei
R1-1710 19.12.2013 liegt bei
R1-1711 19.12.2013 liegt bei
R1-1723 19.12.2013 liegt bei
R1-1732 19.12.2013 liegt bei
R1-1740 19.12.2013 liegt bei
R1-1747 19.12.2013 liegt bei
R1-1772 19.12.2013 liegt bei
R1-1776 19.12.2013 liegt bei
R1-1777 19.12.2013 liegt bei
R1-1779 19.12.2013 liegt bei
R1-1781 19.12.2013 liegt bei
R1-1782 19.12.2013 liegt bei
R1-1786 19.12.2013 liegt bei
R1-1787 19.12.2013 liegt bei
R1-1812 19.12.2013 liegt bei
R1-1832 19.12.2013 liegt bei
R1-1834 19.12.2013 liegt bei
R1-1835 19.12.2013 liegt bei
R1-1851 19.12.2013 liegt bei
R1-1852 19.12.2013 liegt bei
R1-1853 19.12.2013 liegt bei
R1-1866 19.12.2013 liegt bei
R1-1878 19.12.2013 liegt bei
R1-1882 19.12.2013 liegt bei
R1-1887 19.12.2013 liegt bei
R1-1892 19.12.2013 liegt bei
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
Gutachten 366-0512-99-WIRD/N26
zur Erteilung eines Nachtrags zur ABE 44552
Fahrzeugteil: Stahlscheibenräder Typ: Stahlräder 16-Zoll
Hersteller: GIANETTI RUOTE S.p.A. Stand: 19.12.2013
_______________________________________________________________________________________________________________
Seite: 7 von 7
R1-956 19.12.2013 liegt bei
V.2. Technische Unterlagen:
siehe Anlage: Technische Unterlagen
Cinibulk
Sachverständiger
Wien, 19.12.2013
AB
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
