Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 48481*06
Gerät: Sonderräder für Personenkraftwagen
6,0 J x 15 H2
Typ: AS1-6015
Inhaber der ABE GEWE Reifengroßhandel GmbH
und Hersteller: DE-67661 Kaiserslautern
Für die obenbezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird dieser
Nachtrag mit folgender Maßgabe erteilt:
Die sich aus der Allgemeinen Betriebserlaubnis ergebenden Pflichten gelten sinngemäß
auch für den Nachtrag.
In den bisherigen Genehmigungsunterlagen treten die aus diesem Nachtrag ersichtlichen
Änderungen bzw. Ergänzungen ein.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der ABE: 48481*06
Die ABE-Nr. 48481 erstreckt sich nunmehr auf die Sonderräder 6,0 J x 15 H2 , Typ AS1-
6015, in den Ausführungen wie im Nachtragsgutachten Nr. 55076411 (7. Ausfertigung) vom
07.08.2014 beschrieben.
Die Sonderräder dürfen auch zur Verwendung mit den in den Anlagen Nr.
2, 7 (4. Ausfertigung)
4, 6 (5. Ausfertigung)
1 (6. Ausfertigung)
des Nachtragsgutachtens genannten Bereifungen unter den angegebenen Bedingungen an
den dort aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß §13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
Im übrigen gelten die im beiliegenden Nachtragsgutachten der Typprüfstelle
Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Köln, vom 07.08.2014
festgehaltenen Angaben.
Flensburg, 21.08.2014
Im Auftrag
Nina Haderup
Anlagen:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nachtragsgutachten Nr. 55076411 (7. Ausfertigung), zur Genehmigung vorgelegt am:
07.08.2014
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der ABE: 48481*06
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Die in der bisherigen Genehmigung enthaltenen Auflagen gelten auch für diesen Nachtrag.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
GUTACHTEN zur ABE Nr. 48481 nach §22 StVZO
Gutachten Nr. 55076411 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ AS1-6015
Hersteller Gewe Reifengroßhandel GmbH
Seite 1 von 3

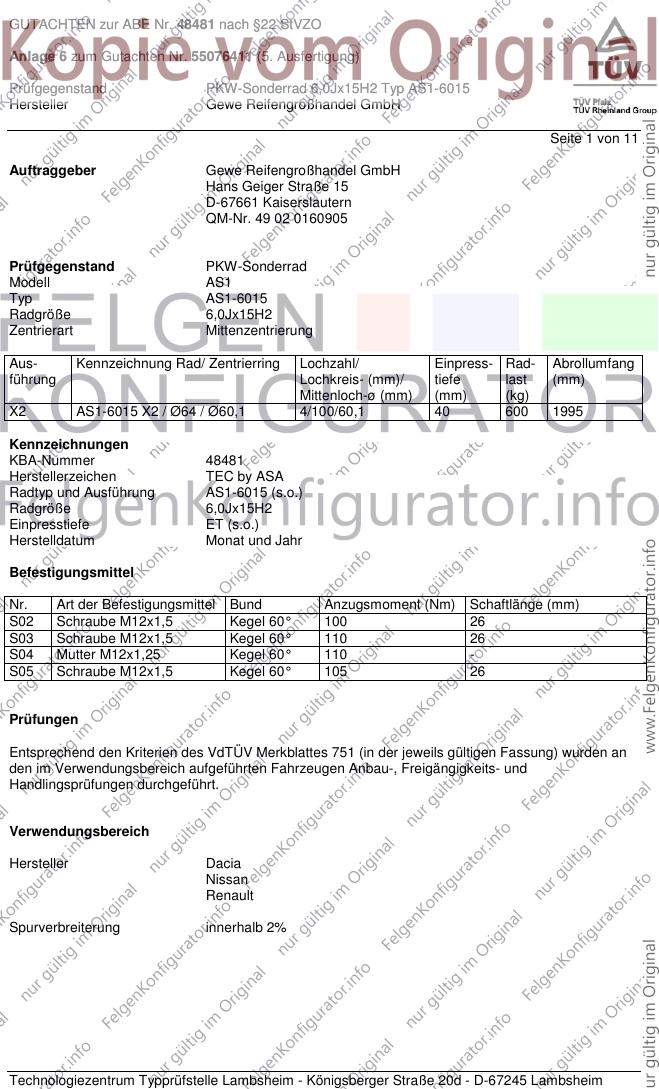

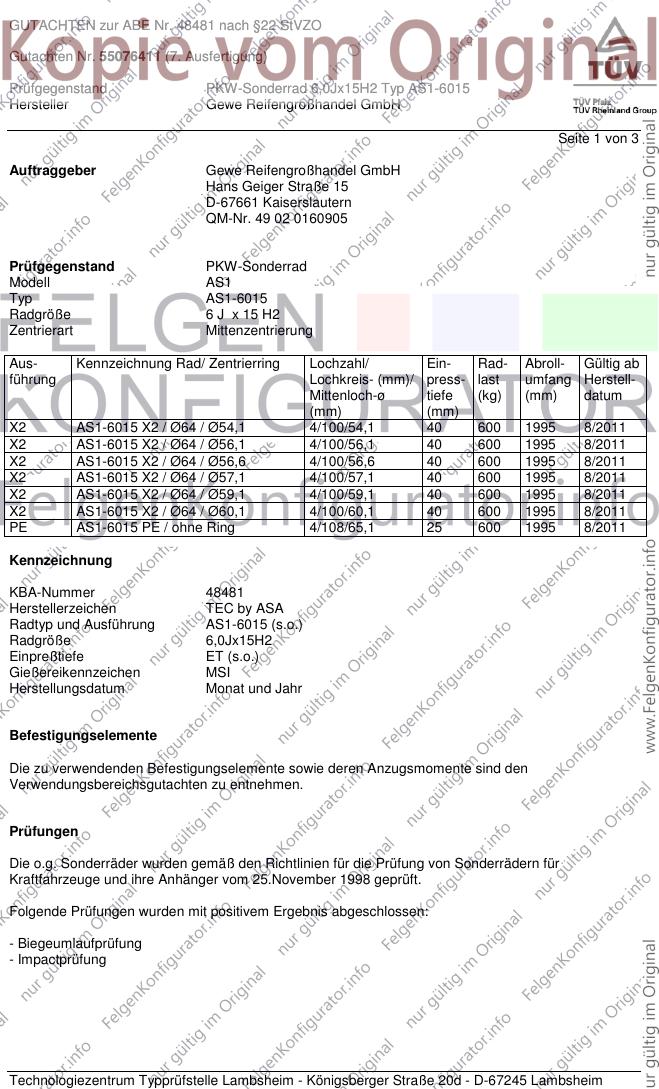

Auftraggeber Gewe Reifengroßhandel GmbH
Hans Geiger Straße 15
D-67661 Kaiserslautern
QM-Nr. 49 02 0160905
Prüfgegenstand PKW-Sonderrad
Modell AS1
Typ AS1-6015
Radgröße 6 J x 15 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- (mm)/ press- last umfang Herstell-
Mittenloch-ø tiefe (kg) (mm) datum
(mm) (mm)
X2 AS1-6015 X2 / Ø64 / Ø54,1 4/100/54,1 40 600 1995 8/2011
X2 AS1-6015 X2 / Ø64 / Ø56,1 4/100/56,1 40 600 1995 8/2011
X2 AS1-6015 X2 / Ø64 / Ø56,6 4/100/56,6 40 600 1995 8/2011
X2 AS1-6015 X2 / Ø64 / Ø57,1 4/100/57,1 40 600 1995 8/2011
X2 AS1-6015 X2 / Ø64 / Ø59,1 4/100/59,1 40 600 1995 8/2011
X2 AS1-6015 X2 / Ø64 / Ø60,1 4/100/60,1 40 600 1995 8/2011
PE AS1-6015 PE / ohne Ring 4/108/65,1 25 600 1995 8/2011
Kennzeichnung
KBA-Nummer 48481
Herstellerzeichen TEC by ASA
Radtyp und Ausführung AS1-6015 (s.o.)
Radgröße 6,0Jx15H2
Einpreßtiefe ET (s.o.)
Gießereikennzeichen MSI
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Impactprüfung
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48481 nach §22 StVZO
Gutachten Nr. 55076411 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ AS1-6015
Hersteller Gewe Reifengroßhandel GmbH
Seite 2 von 3
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Anschluß Einpresstiefe (mm) Radlast (kg) Abrollumfang
4/108 25 600 1995
4/100 40 600 1995
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
4/100 165/50R15 40 600
4/108 165/50R15 25 600
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 8,128 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in in Subang Jaya beim TUV Rheinland Malaysia
Sdn. Bhd. ab September 2011 durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Anlagen
Beschreibung - 21.09.2011
Radzeichnung AS1-6015-01 16.02.2011
mit Änderung vom 20.09.2011
PDF BFM Zusammenstellung Stand 00 20.05.2011
Befestigungsmittelzeichnung ZSZM-02 25.11.2008
Zentrierring-Zusammenstellung Stand 00 03.06.2011
Nabenkappenzeichnung Z06M 16.01.2008
Verwendungen Anlagen 1 bis 7
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48481 nach §22 StVZO
Gutachten Nr. 55076411 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ AS1-6015
Hersteller Gewe Reifengroßhandel GmbH
Seite 3 von 3
Das Gutachten umfasst Blatt 1 bis 3.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 7. August 2014
Haasis 00215428.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48481 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55076411 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ AS1-6015
Hersteller Gewe Reifengroßhandel GmbH
Seite 1 von 14
Auftraggeber Gewe Reifengroßhandel GmbH
Hans Geiger Straße 15
D-67661 Kaiserslautern
QM-Nr. 49 02 0160905
Prüfgegenstand PKW-Sonderrad
Modell AS1
Typ AS1-6015
Radgröße 6,0Jx15H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Lochzahl/ Lochkreis- Einpress- Rad- Abrollumfang
führung Zentrierring (mm)/ Mittenloch-ø tiefe last (mm)
(mm) (mm) (kg)
X2 AS1-6015 X2 / Ø64 / Ø54,1 4/100/54,1 40 600 1995
Kennzeichnungen
KBA-Nummer 48481
Herstellerzeichen TEC by ASA
Radtyp und Ausführung AS1-6015 (s.o.)
Radgröße 6,0Jx15H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M12x1,5 Kegel 60° 100 26
S03 Schraube M12x1,5 Kegel 60° 100 30
S04 Mutter M12x1,25 Kegel 60° 90 -
S05 Mutter M12x1,5 (D6sp) Kegel 60° 100 -
S06 Mutter M12x1,5 Kegel 60° 110 -
S07 Schraube M12x1,5 Kegel 60° 90 30
S08 Mutter M12x1,5 (D6sp) Kegel 60° 110 -
S09 Mutter M12x1,25 (D2sp) Kegel 60° 90 -
S10 Mutter M12x1,25 Kegel 60° 100 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Citroen, Daihatsu, Hyundai, Kia, Mazda
Opel, Peugeot, Subaru, Suzuki, Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48481 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55076411 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ AS1-6015
Hersteller Gewe Reifengroßhandel GmbH
Seite 2 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Citroen C1 (I) 40, 50 165/50R15 K36 K56 0A1 A01 A02
P*****, PG 40, 50 175/50R15 K2b K36 K56 A04 A05 A08
e11*2001/116* 40, 50 195/45R15 K2b K36 K56 A09 A12 A14
0238*00-10; A21 Y84 S02
e11*2007/46*0056*..
- 3 Türer -
- incl. Facelift 2012
Citroen C1 (I) 40, 50 165/50R15 K36 K42 K56 0A1 A01 A02
P*****, PG 40, 50 175/50R15 K2b K36 K42 K56 A04 A05 A08
e11*2001/116* 40, 50 195/45R15 K2b K36 K42 K56 A09 A12 A14
0238*00-10; A21 Y85 S02
e11*2007/46*0056*..
- 5 Türer -
- incl. Facelift 2012
Daihatsu Charade 73 185/60R15 A90 0A1 A02 A04
XP9F 73 195/55R15 A12 A05 A08 A09
e11*2001/116*0249*. A14 A21 Flh
S06
Daihatsu Copen 50,64 165/50R15 K1c K2b K42 0A1 A01 A02
L8 A04 A05 A08
e13*2001/116*0120*.. A09 A12 A14
A21 S05
Daihatsu Materia 67,76 175/60R15 A33 0A1 A02 A04
M4 67,76 185/55R15 A33 A05 A08 A09
e13*2001/116*0198*. 67,76 195/50R15 A12 A14 A21 A58
67,76 195/55R15 A01 A12 G01 S08
Daihatsu Sirion 51-76 185/55R15 K42 K56 0A1 A01 A02
M3 A04 A05 A08
e13*2003/97*0147*.., A09 A12 A14
e13*2001/116*0147*. A21 A58 S05
Hyundai Accent 71-83 185/55R15 R37 0A1 A02 A04
MC 71-83 185/60R15 R37 A05 A08 A09
e4*2001/116*0103*.., 71-83 195/50R15 A01 K1a R37 A12 A14 A21
71-83 195/55R15 A01 K1a B03 Flh S06
71-83 205/50R15 A01 K1c K2b
Hyundai Accent 71-83 185/55R15 R37 0A1 A02 A04
MC, MCT 71-83 185/60R15 R37 A05 A08 A09
e4*2001/116*0103*.., 71-83 195/50R15 A01 K1a R37 A12 A14 A21
e4*2001/116*0110* 71-83 195/55R15 A01 K1a B03 Sth S06
71-83 205/50R15 A01 K1c K56
Hyundai Atos 43-46,3 165/50R15 K1b K42 T72 T73 0A1 A01 A02
MXI 43-46,3 175/50R15 G01 K1c K2b K41 K42 A04 A05 A08
e11*2001/116*0220*. A09 A12 A14
A21 B02 S05
Hyundai Getz 46-81 185/55R15 K1a K2b 0A1 A01 A02
TB, TBI 46-81 195/50R15 K1a K2b K42 A04 A05 A08
e4*98/14*0066*.., A09 A12 A14
e4*2001/116*0123*.. A21 Flh S06
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48481 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55076411 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ AS1-6015
Hersteller Gewe Reifengroßhandel GmbH
Seite 3 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai i10 48,5, 64 175/55R15 K1a K1b K2b 0A1 A01 A02
IA 48,5, 64 175/60R15 K1a K1b K2b A04 A05 A08
e11*2007/46*1008*.. 48,5, 64 185/55R15 K1c K2b K8e A09 A12 A14
48,5, 64 195/50R15 K1c K2c K4h K6k K8i A21 A58 Flh
48,5, 64 205/50R15 K2c K4h K6k K8i R03 V15 S06
Hyundai i10 47-63 175/50R15 NoD T75 0A1 A02 A04
PA 47-63 195/45R15 A01 K1c K2b A05 A08 A09
e4*2001/116*0131*.. A12 A14 A21
A58 Flh S06
Hyundai i20 55-94 175/60R15 K1a K2b R37 0A1 A01 A02
PB, PBT 55-94 175/65R15 K1a K2b K5a R37 A04 A05 A08
e11*2001/116*0333*. 55-94 185/55R15 K1c K2b R37 A09 A12 A14
e11*2007/46*0129*.. 55-94 185/60R15 K1c K2b A21 Flh S06
- incl. Facelift 2012 55-94 195/55R15 K1c K2b
Kia Picanto 44-48 175/50R15 K1a K1b K2b K42 T75 0A1 A01 A02
BA 44-55 195/45R15 K1c K2b K42 T78 A04 A05 A08
e4*2001/116*0085*.. A09 A12 A14
A21 Flh S05
Kia Picanto 50-63 175/50R15 K1c K2b K6h K8h 0A1 A01 A02
TA 50-63 195/45R15 K1c K2a K2b K6h K8m A04 A05 A08
e4*2007/46*0256*.. 51, 63 165/50R15 K1c K2b K6h K8h T73 A09 A12 A14
A21 A58 Flh
S05
Kia Rio 65-83 185/55R15 0A1 A02 A04
DE 65-83 185/60R15 A05 A08 A09
e4*2001/116*0093*.. 65-83 195/50R15 A12 A14 A21
65-83 195/55R15 Flh V15 S06
65-83 205/50R15 A01 K1a K1b K2b
Kia Rio 55-80 185/65R15 0A1 A02 A04
UB 55-80 195/60R15 A05 A08 A09
e11*2007/46*0195*.. 55-80 205/55R15 A01 K2b A12 A14 A21
A58 Flh S06
Mazda 2 50-76 175/60R15 A13 0A1 A02 A04
DE, DE1 50-76 185/55R15 A13 A05 A08 A09
e13*2001/116*0254*, 50-76 195/50R15 A12 A14 A21 Flh
e13*2001/116*0255*. 50-76 205/50R15 A12 V15 S06
Mazda 323 42-84 185/55R15 R37 T81 T82 T85 0A1 A02 A04
BJ, BJD 42-84 195/50R15 A01 K42 T82 T83 A05 A08 A09
e1*97/27*0094*.., 42-96 195/55R15 A01 K42 A12 A14 A21
e1*98/14*0094*.., 42-96 205/50R15 A01 K1a K2b K41 K42 V15 S06
e1*98/14*0181*..
Mazda 323 C, F, S 52,60,84 195/55R15 0A1 A02 A04
BA 52-84 185/55R15 T81 T82 T85 A05 A08 A09
G878, 52-84 195/50R15 T82 T83 A12 A14 A21
e13*96/27*0023*.. 52-84 205/50R15 A01 K42 K45 K56 V15 S06
Mazda 323 P 52-65 185/55R15 0A1 A02 A04
BA 52-65 195/50R15 A05 A08 A09
e13*96/27*0023*.. 52-65 195/55R15 A12 A14 A21
52-65 205/50R15 A01 K42 K45 K56 V15 S06
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

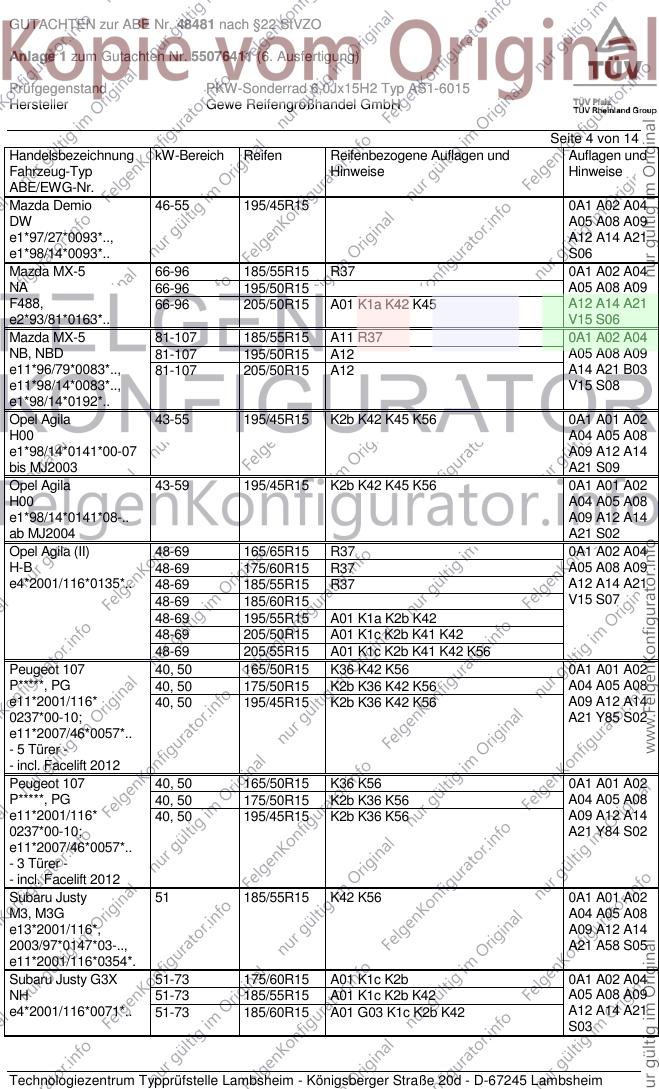

GUTACHTEN zur ABE Nr. 48481 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55076411 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ AS1-6015
Hersteller Gewe Reifengroßhandel GmbH
Seite 4 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda Demio 46-55 195/45R15 0A1 A02 A04
DW A05 A08 A09
e1*97/27*0093*.., A12 A14 A21
e1*98/14*0093*.. S06
Mazda MX-5 66-96 185/55R15 R37 0A1 A02 A04
NA 66-96 195/50R15 A05 A08 A09
F488, 66-96 205/50R15 A01 K1a K42 K45 A12 A14 A21
e2*93/81*0163*.. V15 S06
Mazda MX-5 81-107 185/55R15 A11 R37 0A1 A02 A04
NB, NBD 81-107 195/50R15 A12 A05 A08 A09
e11*96/79*0083*.., 81-107 205/50R15 A12 A14 A21 B03
e11*98/14*0083*.., V15 S08
e1*98/14*0192*..
Opel Agila 43-55 195/45R15 K2b K42 K45 K56 0A1 A01 A02
H00 A04 A05 A08
e1*98/14*0141*00-07 A09 A12 A14
bis MJ2003 A21 S09
Opel Agila 43-59 195/45R15 K2b K42 K45 K56 0A1 A01 A02
H00 A04 A05 A08
e1*98/14*0141*08-.. A09 A12 A14
ab MJ2004 A21 S02
Opel Agila (II) 48-69 165/65R15 R37 0A1 A02 A04
H-B 48-69 175/60R15 R37 A05 A08 A09
e4*2001/116*0135*.. 48-69 185/55R15 R37 A12 A14 A21
48-69 185/60R15 V15 S07
48-69 195/55R15 A01 K1a K2b K42
48-69 205/50R15 A01 K1c K2b K41 K42
48-69 205/55R15 A01 K1c K2b K41 K42 K56
Peugeot 107 40, 50 165/50R15 K36 K42 K56 0A1 A01 A02
P*****, PG 40, 50 175/50R15 K2b K36 K42 K56 A04 A05 A08
e11*2001/116* 40, 50 195/45R15 K2b K36 K42 K56 A09 A12 A14
0237*00-10; A21 Y85 S02
e11*2007/46*0057*..
- 5 Türer -
- incl. Facelift 2012
Peugeot 107 40, 50 165/50R15 K36 K56 0A1 A01 A02
P*****, PG 40, 50 175/50R15 K2b K36 K56 A04 A05 A08
e11*2001/116* 40, 50 195/45R15 K2b K36 K56 A09 A12 A14
0237*00-10; A21 Y84 S02
e11*2007/46*0057*..
- 3 Türer -
- incl. Facelift 2012
Subaru Justy 51 185/55R15 K42 K56 0A1 A01 A02
M3, M3G A04 A05 A08
e13*2001/116*, A09 A12 A14
2003/97*0147*03-.., A21 A58 S05
e11*2001/116*0354*.
Subaru Justy G3X 51-73 175/60R15 A01 K1c K2b 0A1 A02 A04
NH 51-73 185/55R15 A01 K1c K2b K42 A05 A08 A09
e4*2001/116*0071*.. 51-73 185/60R15 A01 G03 K1c K2b K42 A12 A14 A21
S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48481 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55076411 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ AS1-6015
Hersteller Gewe Reifengroßhandel GmbH
Seite 5 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki Baleno 52-89 185/55R15 0A1 A02 A04
EG 52-89 195/50R15 A05 A08 A09
H032, 52-89 195/55R15 A01 G03 K42 K56 A12 A14 A21
e6*93/81, 95/54, A58 S09
98/14*0024*..
Suzuki Ignis 61 185/55R15 B51 K42 0A1 A01 A02
FH 61 195/50R15 B50 K25 K42 A04 A05 A08
e4*98/14*0047*.. A09 A12 A14
A21 S04
Suzuki Ignis 51-73 175/60R15 0A1 A02 A04
MH 51-73 185/55R15 A01 K42 A05 A08 A09
e4*2001/116*0070*.. 51-73 185/60R15 A01 G03 K42 A12 A14 A21
- mit Radhaus- KMV S03
Verbreiterungen
Suzuki Ignis 51-73 175/60R15 0A1 A02 A04
MH 51-73 185/55R15 A01 K42 A05 A08 A09
e4*2001/116*0070*.. 51-73 185/60R15 A01 G03 K42 A12 A14 A21
- ohne Radhaus- KOV S03
Verbreiterungen
Suzuki Ignis Sport 80 185/55R15 B51 K42 0A1 A01 A02
FH 80 195/50R15 K25 K42 A04 A05 A08
e4*98/14*0047*.. A09 A12 A14
- breite Karosserie A21 KMV Skb
S04
Suzuki Liana 66-79 185/55R15 A11 R37 0A1 A02 A04
ER 66-79 195/50R15 A12 R37 A05 A08 A09
e4*98/14*0054*.., 66-79 195/55R15 A12 A14 A21 Flh
e4*2001/116*0054*.. 66-79 205/50R15 A01 A12 K42 Lim S04
Suzuki Splash 48-69 165/65R15 R37 0A1 A02 A04
EX 48-69 175/60R15 R37 A05 A08 A09
e4*2001/116*0130*..; 48-69 185/55R15 R37 A12 A14 A21
e4*2007/46*0283*.. 48-69 185/60R15 V15 S07
48-69 195/55R15 A01 K1a K2b K42
48-69 205/50R15 A01 K1c K2b K41 K42
48-69 205/55R15 A01 K1c K2b K41 K42 K56
Suzuki Swift 67-75 165/65R15 A13 R37 0A1 A02 A04
EZ 67-75 175/60R15 A13 R37 A05 A08 A09
e4*2001/116*0102*.. 67-75 185/55R15 A33 R37 A14 A21 A58
67-75 185/60R15 A33 Flh S09
67-75 195/50R15 A12
67-75 195/55R15 A12
Suzuki Swift 51-75 165/65R15 A13 R37 0A1 A02 A04
MZ 51-75 175/60R15 A13 R37 A05 A08 A09
e4*2001/116*0090*.. 51-75 185/55R15 A33 R37 A14 A21 A58
51-75 185/60R15 A33 Flh S03
51-75 195/50R15 A12
51-75 195/55R15 A12
Suzuki Swift 55,66,69 175/65R15 A33 0A1 A02 A04
NZ 55,66,69 185/60R15 A12 A05 A08 A09
e4*2007/46*0155*..; 55,66,69 195/55R15 A12 A14 A21 A58
e4*2007/46*0293*.. 55,66,69 195/60R15 A01 A12 K6d K6g Flh S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48481 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55076411 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ AS1-6015
Hersteller Gewe Reifengroßhandel GmbH
Seite 6 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki Swift 4x4 67-68 165/65R15 A13 R37 0A1 A02 A04
EZ 67-68 175/60R15 A13 R37 A05 A08 A09
e4*2001/116*0102*.. 67-68 185/55R15 A33 R37 A14 A21 A56
67-68 185/60R15 A33 Flh S09
67-68 195/50R15 A12
67-68 195/55R15 A12
Suzuki Swift 4x4 66,69 175/65R15 A33 0A1 A02 A04
FZ 66,69 185/60R15 A12 A05 A08 A09
e4*2007/46*0198*..; 66,69 195/55R15 A12 A14 A21 A56
e4*2007/46*0294*.. 66,69 195/60R15 A12 Flh S10
Suzuki Wagon R 39-69 195/45R15 K2b K42 K45 K56 0A1 A01 A02
MM A04 A05 A08
e4*98/14*0042*.., A09 A12 A14
e4*2001/116*0042* A21 S09
00-06; bis MJ 2003
Suzuki Wagon R 39-69 195/45R15 K2b K42 K45 K56 0A1 A01 A02
MM, H00 A04 A05 A08
e4*2001/116*0042* A09 A12 A14
07-..; ab MJ 2004; A21 S02
e1*2001/116*0311*..
Toyota Aygo (I) 40, 50 165/50R15 0A1 A02 A04
AB1, /-N, /-MS1 40, 50 175/50R15 A01 K42 K56 A05 A08 A09
e11*2001/116* 40, 50 195/45R15 A01 K2b K42 K56 A12 A14 A21
0236*00-10; Flh S02
e11*2007/46*0055*..
e11*2007/46*0235*..
- incl. Facelift 2012
Toyota Corolla 53-81 185/55R15 0A1 A02 A04
E11, E11U 53-81 195/50R15 B53 A05 A08 A09
e6*95/54*0043*.., 53-81 195/50R15 A01 B54 K42 A14 A21 A58
e11*98/14*0102*.. 53-81 195/55R15 R09 A63 S08
53-81 195/55R15 B53
53-81 195/55R15 A01 B54 K42
Toyota Corolla 66-141 195/60R15 0A1 A02 A04
E12-U -J -J1 -T -TS 66-141 205/55R15 A01 K1c K41 K42 A05 A08 A09
e11*98/14,2001/116* 66-141 215/55R15 A01 K1c K2c K41 K42 A12 A14 A21
0178-0181,0251*.. 66-141 225/50R15 A01 K1c K2c K41 K42 B03 Car Flh
Sth V15 Ver
S06
Toyota IQ 50,66,72 175/65R15 0A1 A02 A04
AJ1, /-MS1 50,66,72 185/60R15 A01 K2b K6c K6i A05 A08 A09
e6*2001/116*0119*..; 50,66,72 195/55R15 A01 K1a K1b K2b K6c K6i A12 A14 A21
e11*2007/46*0238* 50,66,72 195/60R15 A01 K1a K1b K2b K6c K6i Flh S06
Toyota Yaris 48-110 185/55R15 A01 K27 K41 K42 0A1 A02 A04
P1, P1F, P1TMG 48-110 195/50R15 A01 K27 K42 A05 A08 A09
e6/e2/e1*98/14, 48-64 195/45R15 A12 A14 A21
2001/116* S06
0064,0248,0270*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48481 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55076411 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ AS1-6015
Hersteller Gewe Reifengroßhandel GmbH
Seite 7 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Yaris 51,66,73 175/60R15 A91 0A1 A02 A04
XP13M(a) 51,66,73 175/65R15 A91 A05 A08 A09
e11*2007/46*0152*.. 51,66,73 185/55R15 A12 A14 A21 Flh
- Club / Trend 51,66,73 185/60R15 A12 LY2 V15 S06
51,66,73 195/55R15 A01 A12 K6f
51,66,73 205/50R15 A01 A12 K1a K1b K2b K6f K6g K6i
51,66,73 205/55R15 A01 A12 K1a K1b K2b K6f K6g K6i
Toyota Yaris 51, 66, 73 175/60R15 0A1 A02 A04
XP13M(a), XP13N(a) 51, 66, 73 175/65R15 A05 A08 A09
e11*2007/46*0152*..; 51, 66, 73 185/55R15 A12 A14 A21
e11*2007/46*0153*.. 51, 66, 73 185/60R15 Flh LY1 V15
51, 66, 73 195/55R15 A01 K6f S06
51, 66, 73 205/50R15 A01 K2b K6f K6g K6i R03
Toyota Yaris 51-74 185/60R15 A90 0A1 A02 A04
XP9, XP9F 51-74 195/55R15 A12 A05 A08 A09
e11*2001/116*0248*, A14 A21 Flh
e11*2001/116*0249*. S06
Toyota Yaris Hybrid 55 175/60R15 0A1 A02 A04
XP13M(a) 55 175/65R15 A05 A08 A09
e11*2007/46*0152*.. 55 185/55R15 A12 A14 A21
55 185/60R15 Flh LY1 V15
55 195/55R15 A01 K6f S06
55 205/50R15 A01 K2b K6f K6g K6i R03
Toyota Yaris Hybrid 55 175/60R15 A91 0A1 A02 A04
Club 55 175/65R15 A91 A05 A08 A09
XP13M(a) 55 185/55R15 A12 A14 A21 Flh
e11*2007/46*0152*.. 55 185/60R15 A12 LY3 V15 S06
55 195/55R15 A01 A12 K6f
55 205/50R15 A01 A12 K1a K1b K2b K6f K6g K6i
55 205/55R15 A01 A12 K1a K1b K2b K6f K6g K6i
Toyota Yaris TS 98 185/60R15 A90 0A1 A02 A04
XP9 98 195/55R15 A12 A05 A08 A09
e11*2001/116*0248* 98 195/60R15 A12 A14 A21 Flh
98 205/50R15 A01 A12 K1c K2b K42 K56 S06
98 205/55R15 A01 A12 K1c K2b K42 K56
Toyota Yaris Verso 55-78 185/55R15 0A1 A02 A04
P2 55-78 195/50R15 A05 A08 A09
e6*98/14,2001/116* A12 A14 A21
0066*.. S06
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

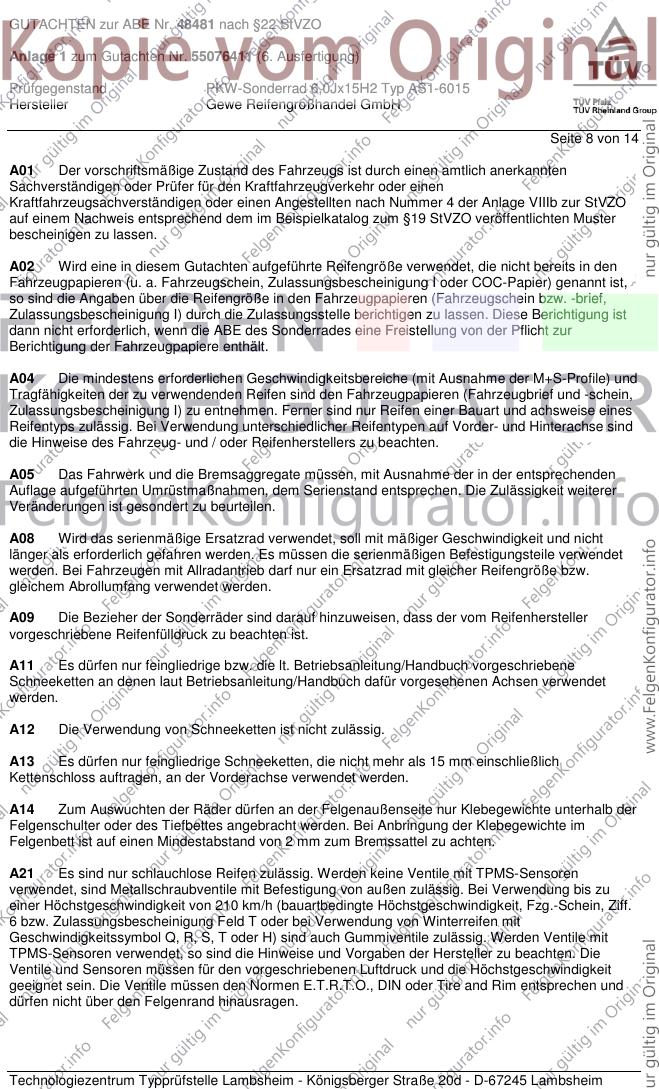

GUTACHTEN zur ABE Nr. 48481 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55076411 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ AS1-6015
Hersteller Gewe Reifengroßhandel GmbH
Seite 8 von 14
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48481 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55076411 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ AS1-6015
Hersteller Gewe Reifengroßhandel GmbH
Seite 9 von 14
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B50 Die Kabel bzw. deren Halterungen für die Verschleißanzeige oder ABS-Kabel sind so zu
verlegen bzw. zu verändern, dass mindestens 6 mm Abstand zur Rad- / Reifenkombination vorhanden
ist.
B51 Auf einen ausreichenden Abstand (mindestens 6 mm) der Rad- / Reifenkombination zum
Bremsschlauch, zur Verschleißanzeige oder zum ABS-Kabel bzw. deren Halterungen ist zu achten.
B53 Nicht zulässig für Fahrzeugausführungen mit Trommelbremse an der Hinterachse.
B54 Betrifft Fahrzeugausführungen mit Trommelbremse an der Hinterachse.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

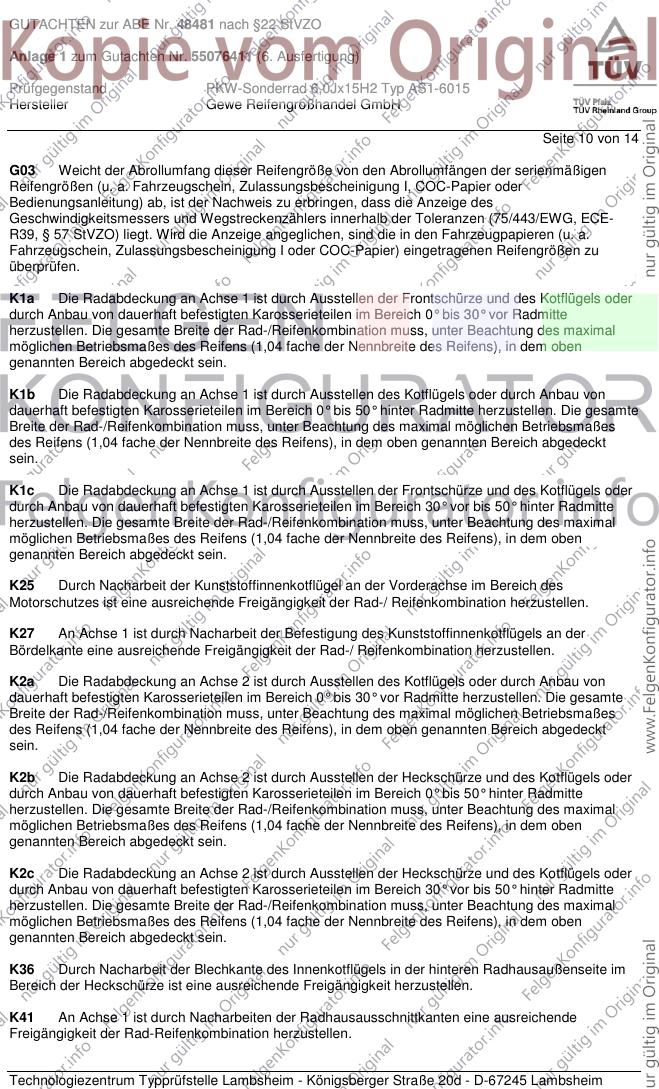

GUTACHTEN zur ABE Nr. 48481 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55076411 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ AS1-6015
Hersteller Gewe Reifengroßhandel GmbH
Seite 10 von 14
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K36 Durch Nacharbeit der Blechkante des Innenkotflügels in der hinteren Radhausaußenseite im
Bereich der Heckschürze ist eine ausreichende Freigängigkeit herzustellen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48481 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55076411 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ AS1-6015
Hersteller Gewe Reifengroßhandel GmbH
Seite 11 von 14
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6k An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur
Radhausausschnittkante um 5 mm auszustellen.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48481 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55076411 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ AS1-6015
Hersteller Gewe Reifengroßhandel GmbH
Seite 12 von 14
LY1 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,0 m bzw. 2,7 Lenkradumdrehungen von Anschlag zu Anschlag. z.Zt. nicht für Ausstattungsvariante
"Club und Trend".
LY2 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,2 m (2,3 Lenkradumdrehungen) bzw. 11,8 m (2,35 Lenkradumdrehungen) von Anschlag zu
Anschlag. Werkseitige Ausrüstung wahlweise mit 6,0x16, ET51 in Verbindung mit 195/50R16. z.Zt.
nur für Ausstattungsvariante "Club und Trend".
LY3 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
11,8 m bzw. 2,35 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung
wahlweise mit 6,0x16, ET51 in Verbindung mit 195/50R16. z.Zt. nur für Ausstattungsvariante "Club".
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
S07 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07
(siehe Seite 1) verwendet werden.
S08 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08
(siehe Seite 1) verwendet werden.
S09 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09
(siehe Seite 1) verwendet werden.
S10 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S10
(siehe Seite 1) verwendet werden.
Skb Rad-/Reifenkombination nur zulässig für Fahrzeugausführungen mit breiter
Karosserievariante.

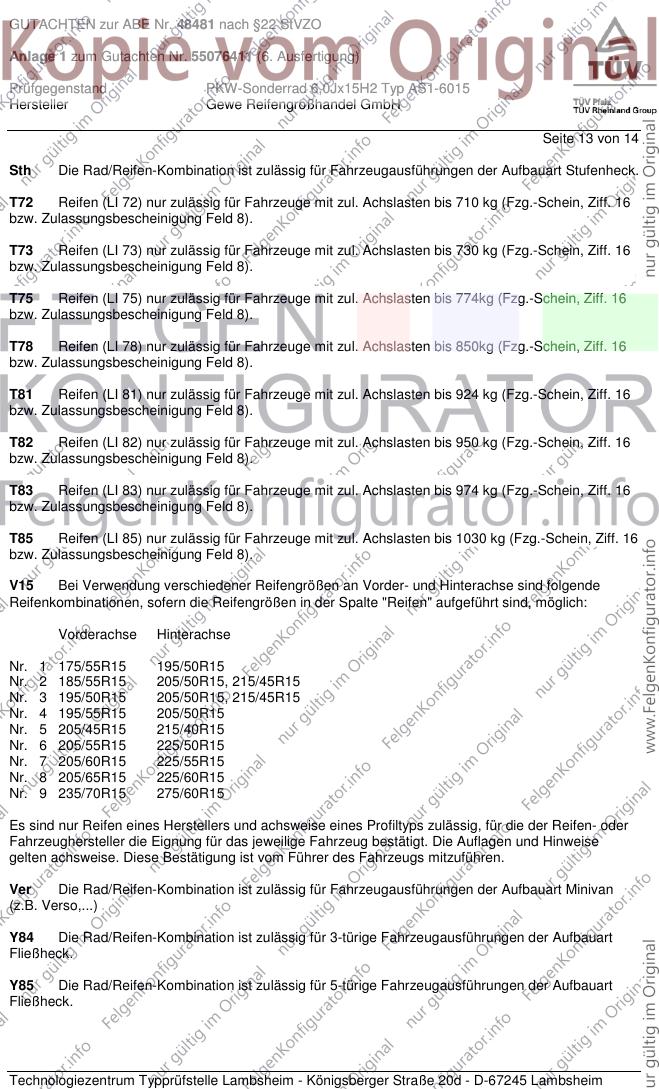

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48481 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55076411 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ AS1-6015
Hersteller Gewe Reifengroßhandel GmbH
Seite 13 von 14
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T72 Reifen (LI 72) nur zulässig für Fahrzeuge mit zul. Achslasten bis 710 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T73 Reifen (LI 73) nur zulässig für Fahrzeuge mit zul. Achslasten bis 730 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T75 Reifen (LI 75) nur zulässig für Fahrzeuge mit zul. Achslasten bis 774kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T78 Reifen (LI 78) nur zulässig für Fahrzeuge mit zul. Achslasten bis 850kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V15 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 175/55R15 195/50R15
Nr. 2 185/55R15 205/50R15, 215/45R15
Nr. 3 195/50R15 205/50R15, 215/45R15
Nr. 4 195/55R15 205/50R15
Nr. 5 205/45R15 215/40R15
Nr. 6 205/55R15 225/50R15
Nr. 7 205/60R15 225/55R15
Nr. 8 205/65R15 225/60R15
Nr. 9 235/70R15 275/60R15
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Ver Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Minivan
(z.B. Verso,...)
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48481 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55076411 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ AS1-6015
Hersteller Gewe Reifengroßhandel GmbH
Seite 14 von 14
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 5. August 2014 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 14 und gilt für Sonderräder ab Herstellungsdatum August 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 5. August 2014
Haasis 00215270.DOC

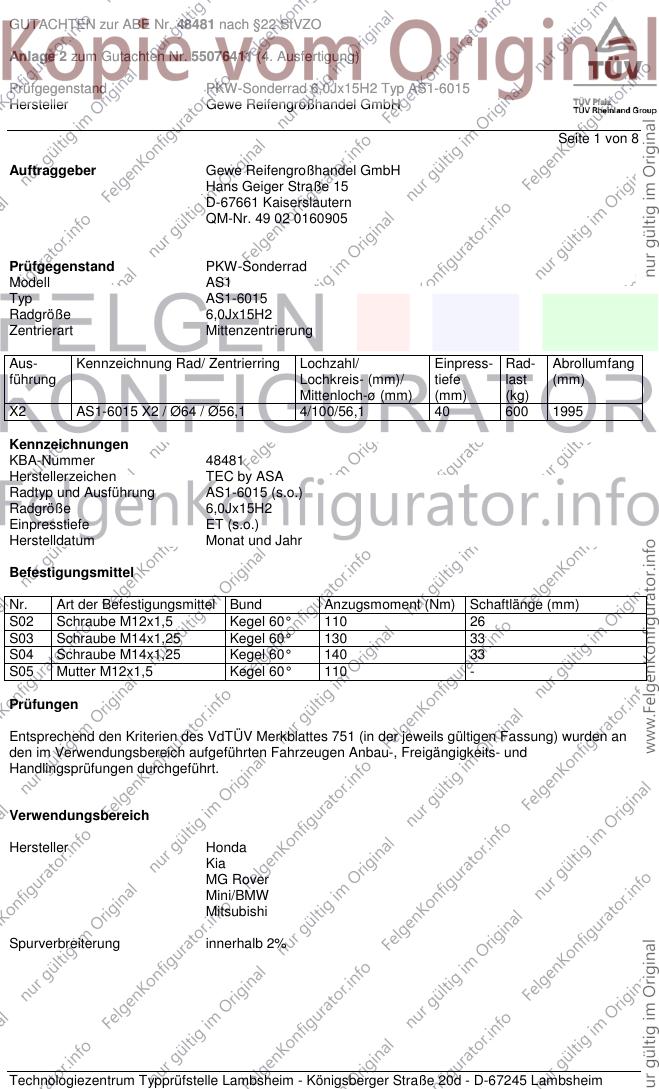

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48481 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55076411 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ AS1-6015
Hersteller Gewe Reifengroßhandel GmbH
Seite 1 von 8
Auftraggeber Gewe Reifengroßhandel GmbH
Hans Geiger Straße 15
D-67661 Kaiserslautern
QM-Nr. 49 02 0160905
Prüfgegenstand PKW-Sonderrad
Modell AS1
Typ AS1-6015
Radgröße 6,0Jx15H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
X2 AS1-6015 X2 / Ø64 / Ø56,1 4/100/56,1 40 600 1995
Kennzeichnungen
KBA-Nummer 48481
Herstellerzeichen TEC by ASA
Radtyp und Ausführung AS1-6015 (s.o.)
Radgröße 6,0Jx15H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M12x1,5 Kegel 60° 110 26
S03 Schraube M14x1,25 Kegel 60° 130 33
S04 Schraube M14x1,25 Kegel 60° 140 33
S05 Mutter M12x1,5 Kegel 60° 110 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Honda
Kia
MG Rover
Mini/BMW
Mitsubishi
Spurverbreiterung innerhalb 2%

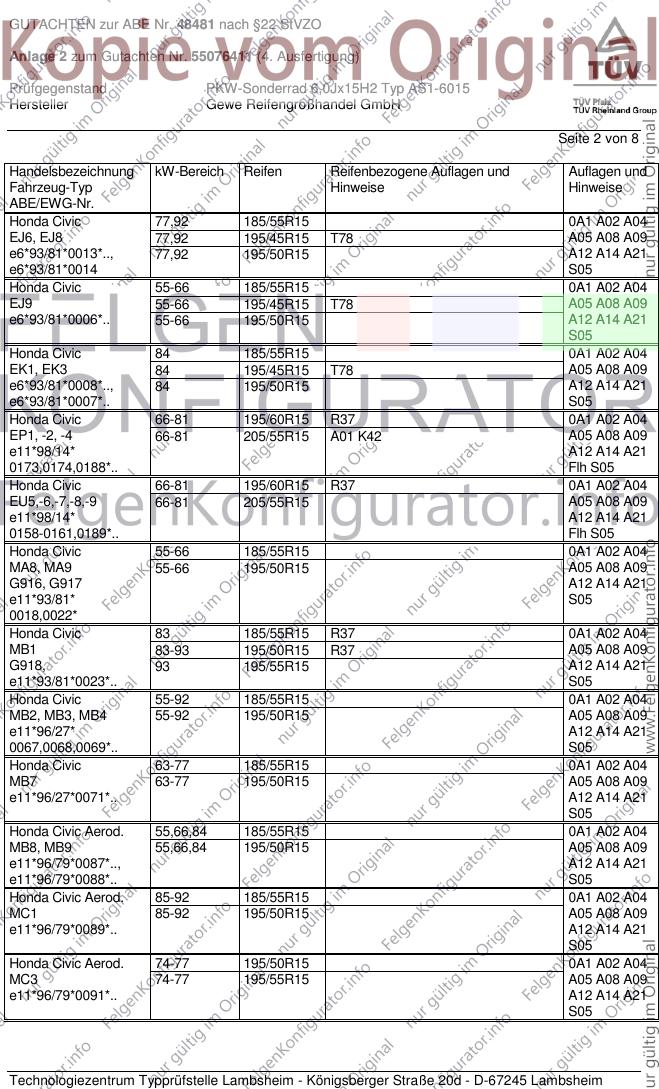

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48481 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55076411 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ AS1-6015
Hersteller Gewe Reifengroßhandel GmbH
Seite 2 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Honda Civic 77,92 185/55R15 0A1 A02 A04
EJ6, EJ8 77,92 195/45R15 T78 A05 A08 A09
e6*93/81*0013*.., 77,92 195/50R15 A12 A14 A21
e6*93/81*0014 S05
Honda Civic 55-66 185/55R15 0A1 A02 A04
EJ9 55-66 195/45R15 T78 A05 A08 A09
e6*93/81*0006*.. 55-66 195/50R15 A12 A14 A21
S05
Honda Civic 84 185/55R15 0A1 A02 A04
EK1, EK3 84 195/45R15 T78 A05 A08 A09
e6*93/81*0008*.., 84 195/50R15 A12 A14 A21
e6*93/81*0007*.. S05
Honda Civic 66-81 195/60R15 R37 0A1 A02 A04
EP1, -2, -4 66-81 205/55R15 A01 K42 A05 A08 A09
e11*98/14* A12 A14 A21
0173,0174,0188*.. Flh S05
Honda Civic 66-81 195/60R15 R37 0A1 A02 A04
EU5,-6,-7,-8,-9 66-81 205/55R15 A05 A08 A09
e11*98/14* A12 A14 A21
0158-0161,0189*.. Flh S05
Honda Civic 55-66 185/55R15 0A1 A02 A04
MA8, MA9 55-66 195/50R15 A05 A08 A09
G916, G917 A12 A14 A21
e11*93/81* S05
0018,0022*
Honda Civic 83 185/55R15 R37 0A1 A02 A04
MB1 83-93 195/50R15 R37 A05 A08 A09
G918, 93 195/55R15 A12 A14 A21
e11*93/81*0023*.. S05
Honda Civic 55-92 185/55R15 0A1 A02 A04
MB2, MB3, MB4 55-92 195/50R15 A05 A08 A09
e11*96/27* A12 A14 A21
0067,0068,0069*.. S05
Honda Civic 63-77 185/55R15 0A1 A02 A04
MB7 63-77 195/50R15 A05 A08 A09
e11*96/27*0071*.. A12 A14 A21
S05
Honda Civic Aerod. 55,66,84 185/55R15 0A1 A02 A04
MB8, MB9 55,66,84 195/50R15 A05 A08 A09
e11*96/79*0087*.., A12 A14 A21
e11*96/79*0088*.. S05
Honda Civic Aerod. 85-92 185/55R15 0A1 A02 A04
MC1 85-92 195/50R15 A05 A08 A09
e11*96/79*0089*.. A12 A14 A21
S05
Honda Civic Aerod. 74-77 195/50R15 0A1 A02 A04
MC3 74-77 195/55R15 A05 A08 A09
e11*96/79*0091*.. A12 A14 A21
S05

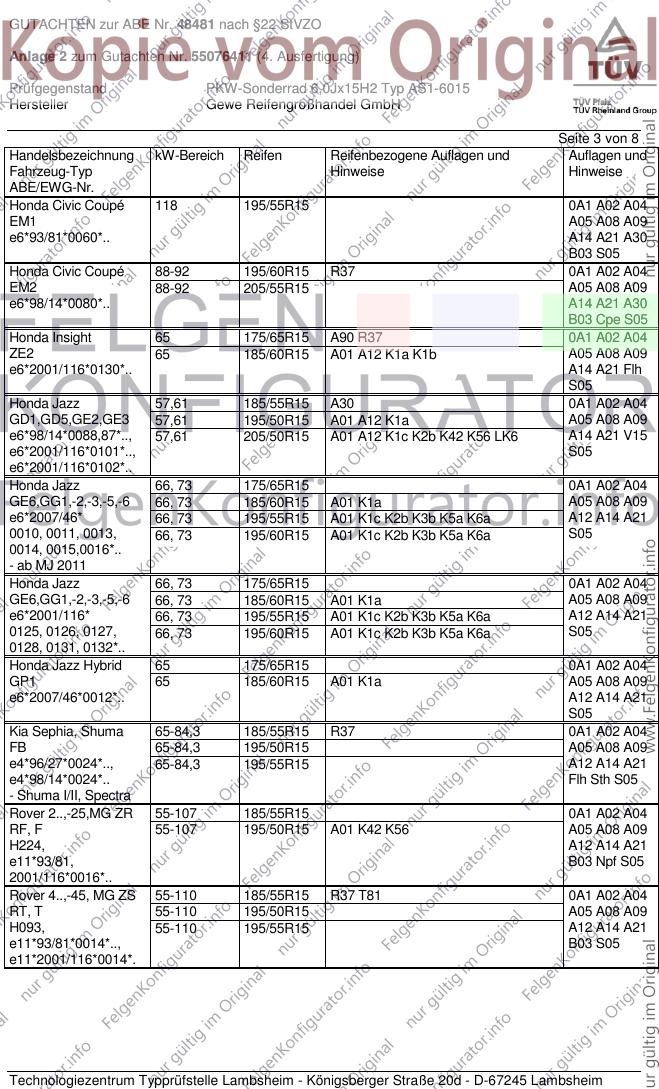

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48481 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55076411 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ AS1-6015
Hersteller Gewe Reifengroßhandel GmbH
Seite 3 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Honda Civic Coupé 118 195/55R15 0A1 A02 A04
EM1 A05 A08 A09
e6*93/81*0060*.. A14 A21 A30
B03 S05
Honda Civic Coupé 88-92 195/60R15 R37 0A1 A02 A04
EM2 88-92 205/55R15 A05 A08 A09
e6*98/14*0080*.. A14 A21 A30
B03 Cpe S05
Honda Insight 65 175/65R15 A90 R37 0A1 A02 A04
ZE2 65 185/60R15 A01 A12 K1a K1b A05 A08 A09
e6*2001/116*0130*.. A14 A21 Flh
S05
Honda Jazz 57,61 185/55R15 A30 0A1 A02 A04
GD1,GD5,GE2,GE3 57,61 195/50R15 A01 A12 K1a A05 A08 A09
e6*98/14*0088,87*.., 57,61 205/50R15 A01 A12 K1c K2b K42 K56 LK6 A14 A21 V15
e6*2001/116*0101*.., S05
e6*2001/116*0102*..
Honda Jazz 66, 73 175/65R15 0A1 A02 A04
GE6,GG1,-2,-3,-5,-6 66, 73 185/60R15 A01 K1a A05 A08 A09
e6*2007/46* 66, 73 195/55R15 A01 K1c K2b K3b K5a K6a A12 A14 A21
0010, 0011, 0013, 66, 73 195/60R15 A01 K1c K2b K3b K5a K6a S05
0014, 0015,0016*..
- ab MJ 2011
Honda Jazz 66, 73 175/65R15 0A1 A02 A04
GE6,GG1,-2,-3,-5,-6 66, 73 185/60R15 A01 K1a A05 A08 A09
e6*2001/116* 66, 73 195/55R15 A01 K1c K2b K3b K5a K6a A12 A14 A21
0125, 0126, 0127, 66, 73 195/60R15 A01 K1c K2b K3b K5a K6a S05
0128, 0131, 0132*..
Honda Jazz Hybrid 65 175/65R15 0A1 A02 A04
GP1 65 185/60R15 A01 K1a A05 A08 A09
e6*2007/46*0012*.. A12 A14 A21
S05
Kia Sephia, Shuma 65-84,3 185/55R15 R37 0A1 A02 A04
FB 65-84,3 195/50R15 A05 A08 A09
e4*96/27*0024*.., 65-84,3 195/55R15 A12 A14 A21
e4*98/14*0024*.. Flh Sth S05
- Shuma I/II, Spectra
Rover 2..,-25,MG ZR 55-107 185/55R15 0A1 A02 A04
RF, F 55-107 195/50R15 A01 K42 K56 A05 A08 A09
H224, A12 A14 A21
e11*93/81, B03 Npf S05
2001/116*0016*..
Rover 4..,-45, MG ZS 55-110 185/55R15 R37 T81 0A1 A02 A04
RT, T 55-110 195/50R15 A05 A08 A09
H093, 55-110 195/55R15 A12 A14 A21
e11*93/81*0014*.., B03 S05
e11*2001/116*0014*.

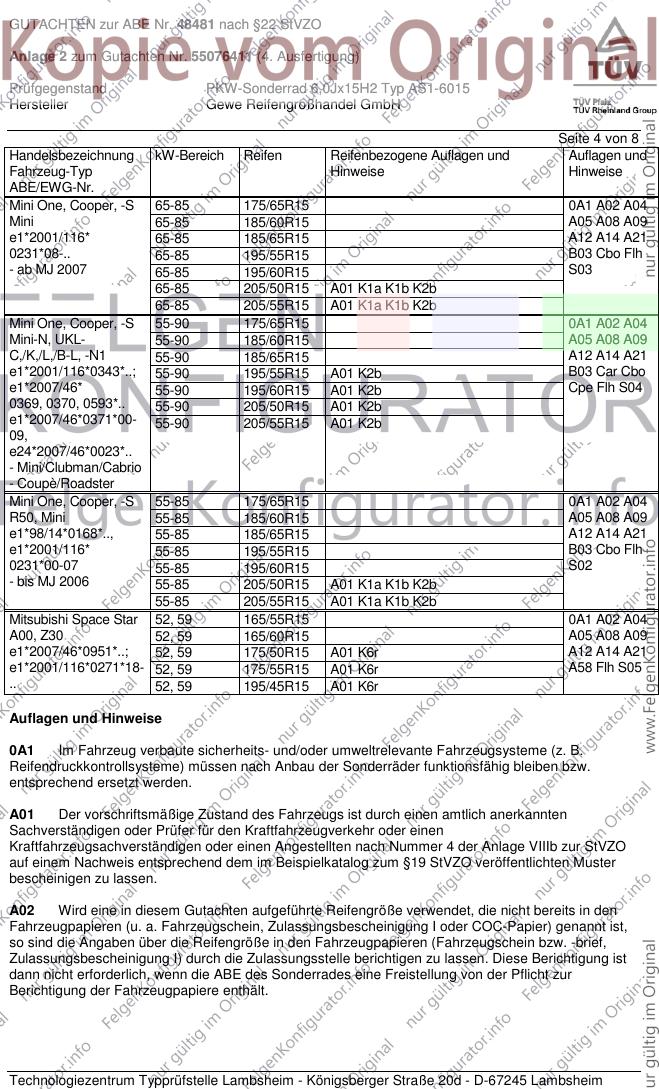

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48481 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55076411 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ AS1-6015
Hersteller Gewe Reifengroßhandel GmbH
Seite 4 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mini One, Cooper, -S 65-85 175/65R15 0A1 A02 A04
Mini 65-85 185/60R15 A05 A08 A09
e1*2001/116* 65-85 185/65R15 A12 A14 A21
0231*08-.. 65-85 195/55R15 B03 Cbo Flh
- ab MJ 2007 65-85 195/60R15 S03
65-85 205/50R15 A01 K1a K1b K2b
65-85 205/55R15 A01 K1a K1b K2b
Mini One, Cooper, -S 55-90 175/65R15 0A1 A02 A04
Mini-N, UKL- 55-90 185/60R15 A05 A08 A09
C,/K,/L,/B-L, -N1 55-90 185/65R15 A12 A14 A21
e1*2001/116*0343*..; 55-90 195/55R15 A01 K2b B03 Car Cbo
e1*2007/46* 55-90 195/60R15 A01 K2b Cpe Flh S04
0369, 0370, 0593*.. 55-90 205/50R15 A01 K2b
e1*2007/46*0371*00- 55-90 205/55R15 A01 K2b
09,
e24*2007/46*0023*..
- Mini/Clubman/Cabrio
- Coupè/Roadster
Mini One, Cooper, -S 55-85 175/65R15 0A1 A02 A04
R50, Mini 55-85 185/60R15 A05 A08 A09
e1*98/14*0168*.., 55-85 185/65R15 A12 A14 A21
e1*2001/116* 55-85 195/55R15 B03 Cbo Flh
0231*00-07 55-85 195/60R15 S02
- bis MJ 2006 55-85 205/50R15 A01 K1a K1b K2b
55-85 205/55R15 A01 K1a K1b K2b
Mitsubishi Space Star 52, 59 165/55R15 0A1 A02 A04
A00, Z30 52, 59 165/60R15 A05 A08 A09
e1*2007/46*0951*..; 52, 59 175/50R15 A01 K6r A12 A14 A21
e1*2001/116*0271*18- 52, 59 175/55R15 A01 K6r A58 Flh S05
.. 52, 59 195/45R15 A01 K6r
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.

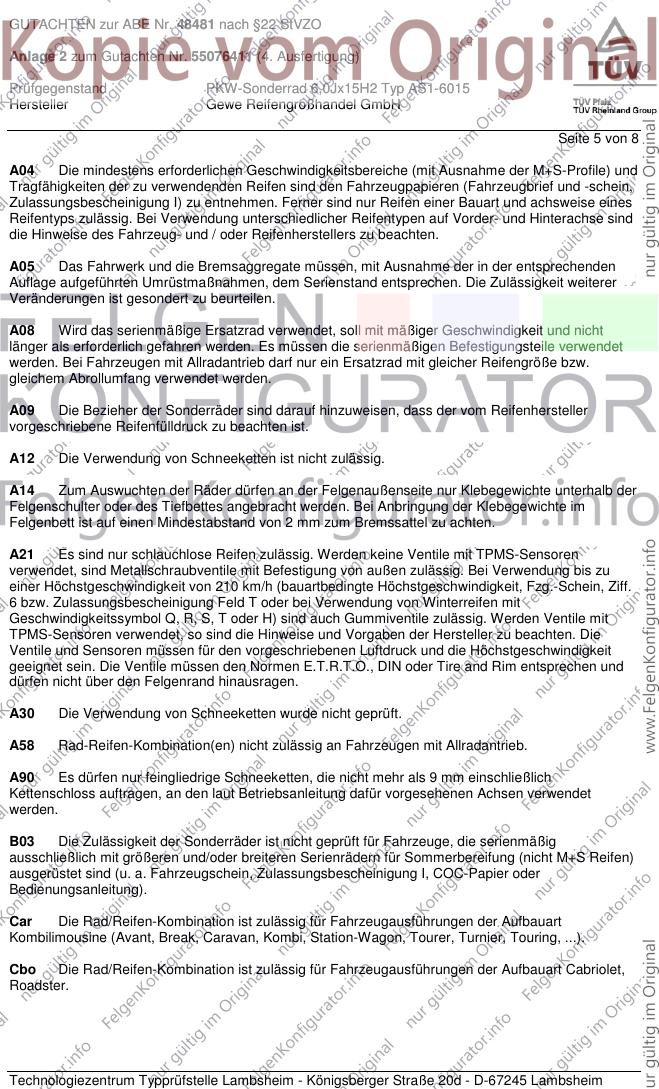

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48481 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55076411 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ AS1-6015
Hersteller Gewe Reifengroßhandel GmbH
Seite 5 von 8
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48481 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55076411 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ AS1-6015
Hersteller Gewe Reifengroßhandel GmbH
Seite 6 von 8
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach
Radmitte vollständig umzulegen.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48481 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55076411 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ AS1-6015
Hersteller Gewe Reifengroßhandel GmbH
Seite 7 von 8
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T78 Reifen (LI 78) nur zulässig für Fahrzeuge mit zul. Achslasten bis 850kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V15 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 175/55R15 195/50R15
Nr. 2 185/55R15 205/50R15, 215/45R15
Nr. 3 195/50R15 205/50R15, 215/45R15
Nr. 4 195/55R15 205/50R15
Nr. 5 205/45R15 215/40R15
Nr. 6 205/55R15 225/50R15
Nr. 7 205/60R15 225/55R15
Nr. 8 205/65R15 225/60R15
Nr. 9 235/70R15 275/60R15
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 5. August 2014 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48481 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55076411 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ AS1-6015
Hersteller Gewe Reifengroßhandel GmbH
Seite 8 von 8
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 8 und gilt für Sonderräder ab Herstellungsdatum August 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 5. August 2014
Haasis 00215271.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48481 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55076411 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ AS1-6015
Hersteller Gewe Reifengroßhandel GmbH
Seite 1 von 6
Auftraggeber Gewe Reifengroßhandel GmbH
Hans Geiger Straße 15
D-67661 Kaiserslautern
QM-Nr. 49 02 0160905
Prüfgegenstand PKW-Sonderrad
Modell AS1
Typ AS1-6015
Radgröße 6,0Jx15H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
X2 AS1-6015 X2 / Ø64 / Ø57,1 4/100/57,1 40 600 1995
Kennzeichnungen
KBA-Nummer 48481
Herstellerzeichen TEC by ASA
Radtyp und Ausführung AS1-6015 (s.o.)
Radgröße 6,0Jx15H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M12x1,5 Kegel 60° 110 26
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48481 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55076411 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ AS1-6015
Hersteller Gewe Reifengroßhandel GmbH
Seite 2 von 6
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Arosa 37-74 195/45R15 0A1 A02 A04
6H, 6HS A05 A08 A09
e1*95/54*, A12 A14 A21
98/14*0049*.., S02
e9*98/14*0037*..
Seat Mii 44, 50, 55 165/60R15 0A1 A02 A04
AA, AAN 44, 50, 55 165/65R15 A05 A08 A09
e13*2007/46*1168*..; 44, 50, 55 175/55R15 A12 A14 A16
e13*2007/46*1183*.. 44, 50, 55 175/60R15 A21 Flh V15
44, 50, 55 185/55R15 S02
44, 50, 55 195/50R15 A01 K1a K2b
44, 50, 55 195/55R15 A01 K1a K2b
44, 50, 55 205/50R15 A01 K2b R03
Skoda Citigo 44, 50, 55 165/60R15 0A1 A02 A04
AA, AAN 44, 50, 55 165/65R15 A05 A08 A09
e13*2007/46*1169*..; 44, 50, 55 175/55R15 A12 A14 A16
e13*2007/46*1184*.. 44, 50, 55 175/60R15 A21 Flh V15
44, 50, 55 185/55R15 S02
44, 50, 55 195/50R15 A01 K1a K2b
44, 50, 55 195/55R15 A01 K1a K2b
44, 50, 55 205/50R15 A01 K2b R03
VW Golf (III), Vento 40-85 185/55R15 A11 R37 T81 T82 T85 0A1 A02 A04
1E, 1E..., 1H, 1H... 40-85 195/50R15 A11 T82 T83 A05 A08 A09
F804,894, G156,407, 40-85 205/50R15 A01 A12 K42 A14 A21 A58
e1*93/81*0004*, V15 S02
e1*96/79*0068*,
e1*96/79*0070*,
e1*98/14*0070*
VW Lupo 92 195/45R15 R37 0A1 A02 A04
6ES A05 A08 A09
e1*98/14*0147*.., A12 A14 A21
e1*2001/116*0147*.. B03 S02
VW Lupo 37-77 195/45R15 0A1 A02 A04
6X, 6E A05 A08 A09
e1*97/27,98/14, A12 A14 A21
2001/116* N3L S02
0085,0114*..
VW Polo 33-88 195/45R15 0A1 A02 A04
6N A05 A08 A09
G774, A14 A21 S02
e1*96/79*0069*..,
e1*98/14*0069*..
VW Polo 33-74 195/45R15 0A1 A02 A04
6NF A05 A08 A09
G951 A14 A21 S02

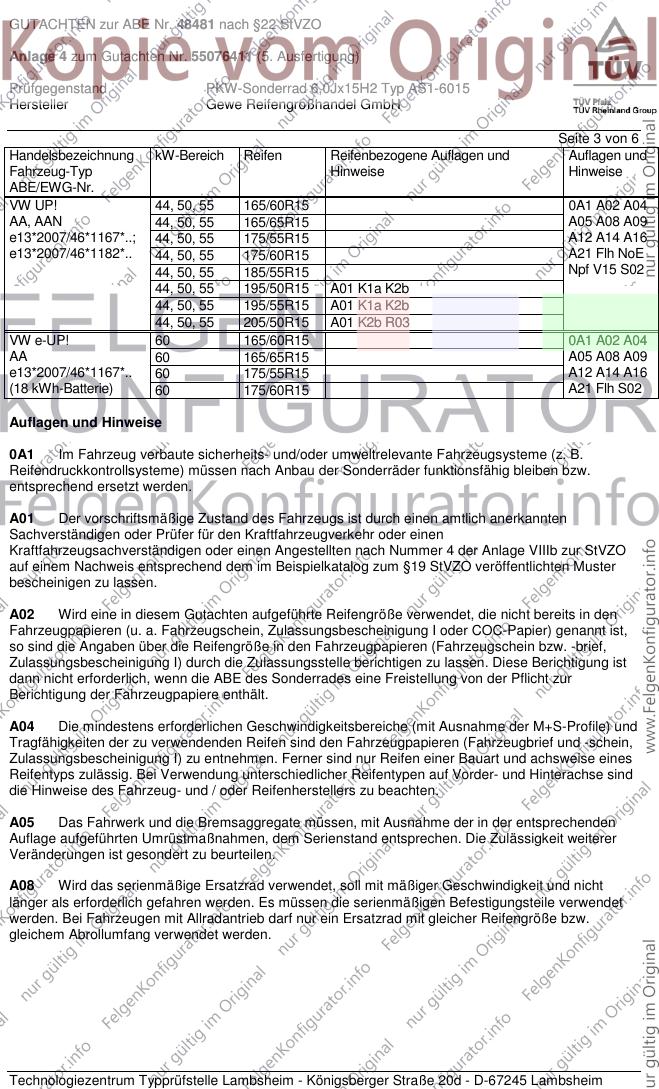

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48481 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55076411 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ AS1-6015
Hersteller Gewe Reifengroßhandel GmbH
Seite 3 von 6
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW UP! 44, 50, 55 165/60R15 0A1 A02 A04
AA, AAN 44, 50, 55 165/65R15 A05 A08 A09
e13*2007/46*1167*..; 44, 50, 55 175/55R15 A12 A14 A16
e13*2007/46*1182*.. 44, 50, 55 175/60R15 A21 Flh NoE
44, 50, 55 185/55R15 Npf V15 S02
44, 50, 55 195/50R15 A01 K1a K2b
44, 50, 55 195/55R15 A01 K1a K2b
44, 50, 55 205/50R15 A01 K2b R03
VW e-UP! 60 165/60R15 0A1 A02 A04
AA 60 165/65R15 A05 A08 A09
e13*2007/46*1167*.. 60 175/55R15 A12 A14 A16
(18 kWh-Batterie) 60 175/60R15 A21 Flh S02
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.

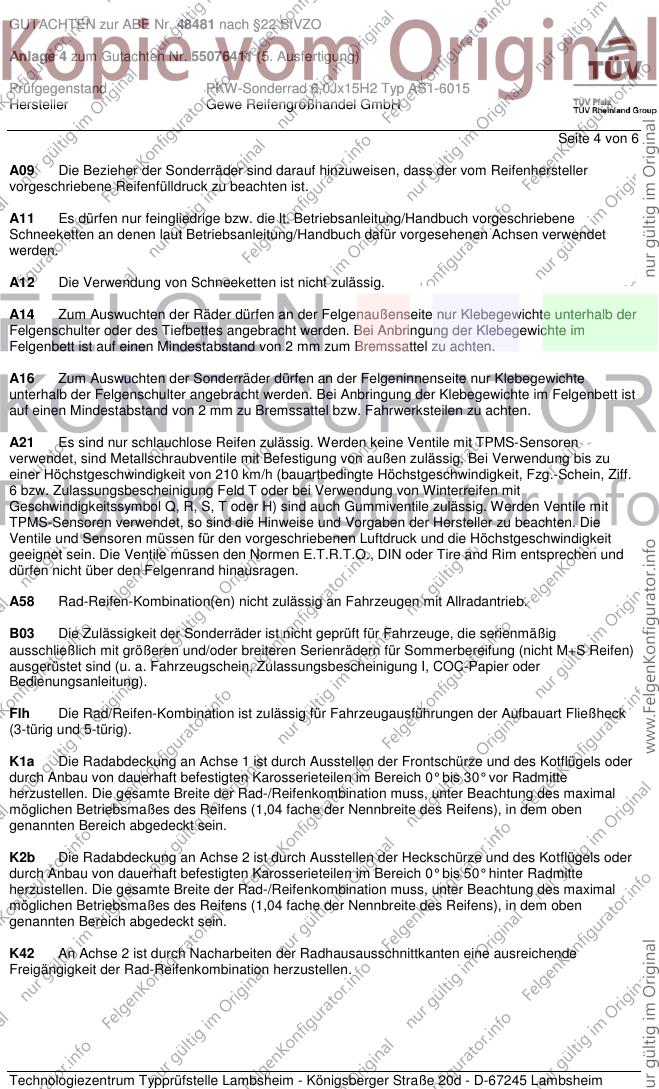

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48481 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55076411 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ AS1-6015
Hersteller Gewe Reifengroßhandel GmbH
Seite 4 von 6
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist
auf einen Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.

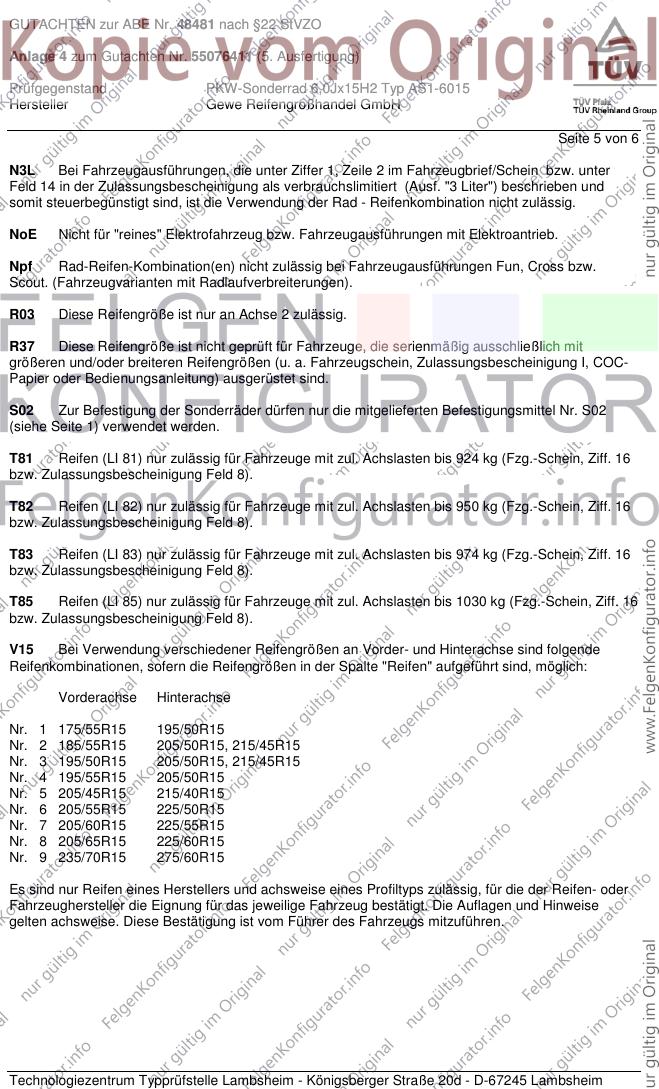

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48481 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55076411 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ AS1-6015
Hersteller Gewe Reifengroßhandel GmbH
Seite 5 von 6
N3L Bei Fahrzeugausführungen, die unter Ziffer 1, Zeile 2 im Fahrzeugbrief/Schein bzw. unter
Feld 14 in der Zulassungsbescheinigung als verbrauchslimitiert (Ausf. "3 Liter") beschrieben und
somit steuerbegünstigt sind, ist die Verwendung der Rad - Reifenkombination nicht zulässig.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V15 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 175/55R15 195/50R15
Nr. 2 185/55R15 205/50R15, 215/45R15
Nr. 3 195/50R15 205/50R15, 215/45R15
Nr. 4 195/55R15 205/50R15
Nr. 5 205/45R15 215/40R15
Nr. 6 205/55R15 225/50R15
Nr. 7 205/60R15 225/55R15
Nr. 8 205/65R15 225/60R15
Nr. 9 235/70R15 275/60R15
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.

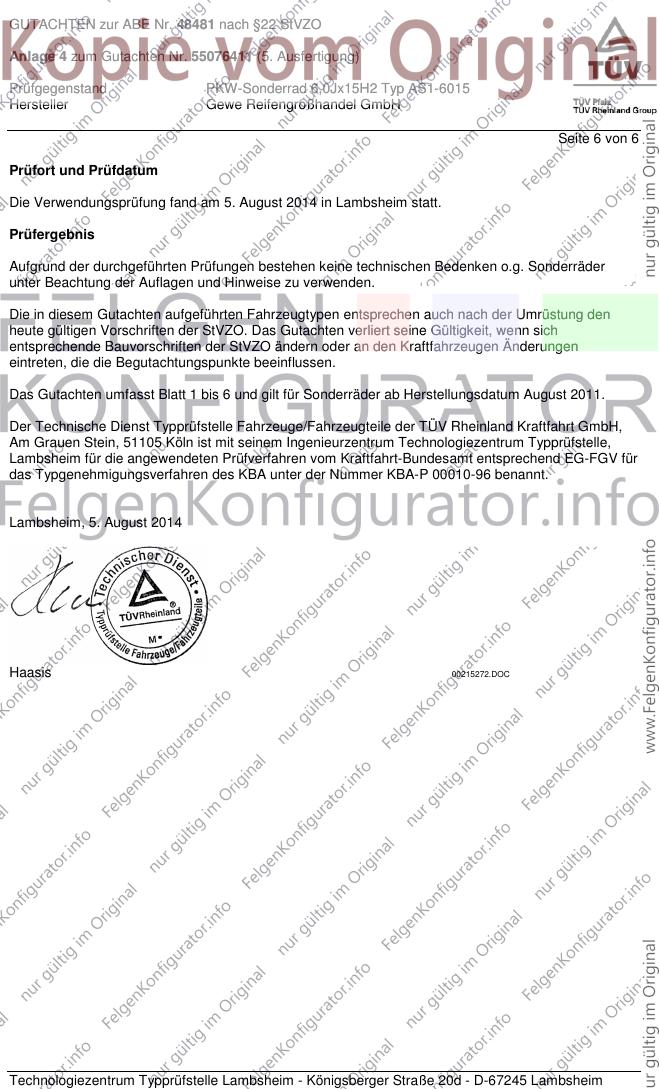

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48481 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55076411 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ AS1-6015
Hersteller Gewe Reifengroßhandel GmbH
Seite 6 von 6
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 5. August 2014 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 6 und gilt für Sonderräder ab Herstellungsdatum August 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 5. August 2014
Haasis 00215272.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48481 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55076411 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ AS1-6015
Hersteller Gewe Reifengroßhandel GmbH
Seite 1 von 11
Auftraggeber Gewe Reifengroßhandel GmbH
Hans Geiger Straße 15
D-67661 Kaiserslautern
QM-Nr. 49 02 0160905
Prüfgegenstand PKW-Sonderrad
Modell AS1
Typ AS1-6015
Radgröße 6,0Jx15H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
X2 AS1-6015 X2 / Ø64 / Ø60,1 4/100/60,1 40 600 1995
Kennzeichnungen
KBA-Nummer 48481
Herstellerzeichen TEC by ASA
Radtyp und Ausführung AS1-6015 (s.o.)
Radgröße 6,0Jx15H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M12x1,5 Kegel 60° 100 26
S03 Schraube M12x1,5 Kegel 60° 110 26
S04 Mutter M12x1,25 Kegel 60° 110 -
S05 Schraube M12x1,5 Kegel 60° 105 26
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Dacia
Nissan
Renault
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48481 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55076411 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ AS1-6015
Hersteller Gewe Reifengroßhandel GmbH
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Dacia Dokker 55-85 185/65R15 A13 T88 T92 120 0A1 A02 A04
SD (OSD..) 55-85 195/60R15 A33 T88 T92 120 A05 A08 A09
e2*2001/116* 55-85 205/55R15 A12 T88 T92 120 A14 A21 A58
0314*55-..; S03
e2*2007/46*0030*16-..
Dacia Lodgy 59-85 185/65R15 A13 0A1 A02 A04
SD (JSD..) 59-85 195/60R15 A33 A05 A08 A09
e2*2001/116* 59-85 205/55R15 A12 A14 A21 A58
0314*49-.. S03
Dacia Logan 50-65 185/65R15 A13 T92 0A1 A02 A04
FSD/USD, SD/SR 50-65 195/60R15 A33 T91 A05 A08 A09
N386; 50-65 205/60R15 A12 A14 A21 A58
e2*2007/46*0030*..; S05
e2*2007/46*0013*..
- Pick-Up
- geschl. Kasten
Dacia Logan 50-65 175/65R15 R37 0A1 A02 A04
SD/SR 50-77 185/65R15 A05 A08 A09
e2*2001/116* 50-77 195/60R15 A12 A14 A21
0314*00-61; 50-77 205/55R15 Sth S05
0323*00-29; 50-77 205/60R15
e2*2007/46*0030*..;
e2*2007/46*0013*..
Dacia Logan MCV 50-77 185/65R15 A11 0A1 A02 A04
SD/SR 50-77 195/60R15 A12 A05 A08 A09
e2*2001/116* 50-77 205/55R15 A01 A12 K56 A14 A21 Car
0314*00-61; 50-77 205/60R15 A01 A12 K44 K56 S05
0323*00-29;
e2*2007/46*0030*..;
e2*2007/46*0013*..
- Kombi
Dacia Logan MCV (II) 53, 55, 66 185/65R15 A13 0A1 A02 A04
SD/SR (7SD/7SR..) 53, 55, 66 195/60R15 A33 A05 A08 A09
e2*2001/116* 53, 55, 66 205/55R15 A12 A14 A21 A58
0314*64-.., 0323*31-.. 53, 55, 66 205/60R15 A12 Car S05
- Kombi
Dacia Sandero 50-77 175/65R15 A11 R37 0A1 A02 A04
SD/SR 50-77 185/65R15 A11 A05 A08 A09
e2*2001/116* 50-77 195/60R15 A12 A14 A21 Flh
0314*00-61; 50-77 205/55R15 A12 S05
0323*00-29; 50-77 205/60R15 A12
e2*2007/46*0013*..;
e2*2007/46*0030*..
Dacia Sandero (II) 53, 55, 66 185/65R15 A13 0A1 A02 A04
SD/SR (5SD../5SR..) 53, 55, 66 195/60R15 A33 A05 A08 A09
e2*2001/116* 53, 55, 66 205/55R15 A12 A14 A21 A58
0314*58-..;0323*29-..; 53, 55, 66 205/60R15 A12 Flh KOV S05
e2*2007/46*0030*20-..

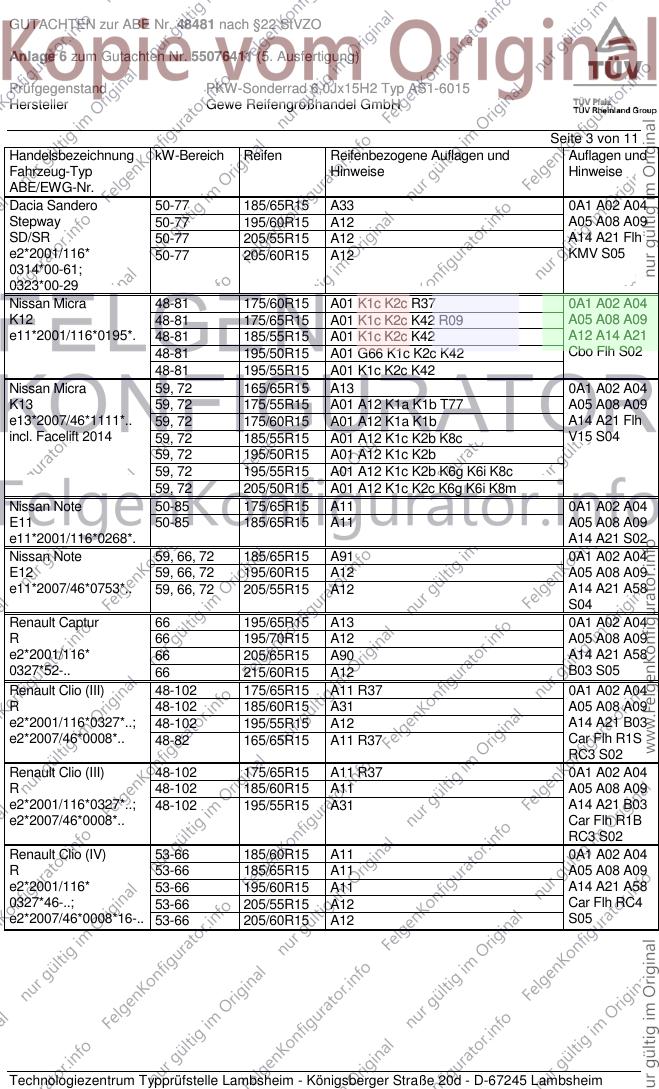

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48481 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55076411 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ AS1-6015
Hersteller Gewe Reifengroßhandel GmbH
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Dacia Sandero 50-77 185/65R15 A33 0A1 A02 A04
Stepway 50-77 195/60R15 A12 A05 A08 A09
SD/SR 50-77 205/55R15 A12 A14 A21 Flh
e2*2001/116* 50-77 205/60R15 A12 KMV S05
0314*00-61;
0323*00-29
Nissan Micra 48-81 175/60R15 A01 K1c K2c R37 0A1 A02 A04
K12 48-81 175/65R15 A01 K1c K2c K42 R09 A05 A08 A09
e11*2001/116*0195*. 48-81 185/55R15 A01 K1c K2c K42 A12 A14 A21
48-81 195/50R15 A01 G66 K1c K2c K42 Cbo Flh S02
48-81 195/55R15 A01 K1c K2c K42
Nissan Micra 59, 72 165/65R15 A13 0A1 A02 A04
K13 59, 72 175/55R15 A01 A12 K1a K1b T77 A05 A08 A09
e13*2007/46*1111*.. 59, 72 175/60R15 A01 A12 K1a K1b A14 A21 Flh
incl. Facelift 2014 59, 72 185/55R15 A01 A12 K1c K2b K8c V15 S04
59, 72 195/50R15 A01 A12 K1c K2b
59, 72 195/55R15 A01 A12 K1c K2b K6g K6i K8c
59, 72 205/50R15 A01 A12 K1c K2c K6g K6i K8m
Nissan Note 50-85 175/65R15 A11 0A1 A02 A04
E11 50-85 185/65R15 A11 A05 A08 A09
e11*2001/116*0268*. A14 A21 S02
Nissan Note 59, 66, 72 185/65R15 A91 0A1 A02 A04
E12 59, 66, 72 195/60R15 A12 A05 A08 A09
e11*2007/46*0753*.. 59, 66, 72 205/55R15 A12 A14 A21 A58
S04
Renault Captur 66 195/65R15 A13 0A1 A02 A04
R 66 195/70R15 A12 A05 A08 A09
e2*2001/116* 66 205/65R15 A90 A14 A21 A58
0327*52-.. 66 215/60R15 A12 B03 S05
Renault Clio (III) 48-102 175/65R15 A11 R37 0A1 A02 A04
R 48-102 185/60R15 A31 A05 A08 A09
e2*2001/116*0327*..; 48-102 195/55R15 A12 A14 A21 B03
e2*2007/46*0008*.. 48-82 165/65R15 A11 R37 Car Flh R1S
RC3 S02
Renault Clio (III) 48-102 175/65R15 A11 R37 0A1 A02 A04
R 48-102 185/60R15 A11 A05 A08 A09
e2*2001/116*0327*..; 48-102 195/55R15 A31 A14 A21 B03
e2*2007/46*0008*.. Car Flh R1B
RC3 S02
Renault Clio (IV) 53-66 185/60R15 A11 0A1 A02 A04
R 53-66 185/65R15 A11 A05 A08 A09
e2*2001/116* 53-66 195/60R15 A11 A14 A21 A58
0327*46-..; 53-66 205/55R15 A12 Car Flh RC4
e2*2007/46*0008*16-.. 53-66 205/60R15 A12 S05
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48481 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55076411 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ AS1-6015
Hersteller Gewe Reifengroßhandel GmbH
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Renault Laguna 61-102 195/55R15 T85 T89 Z14 0A1 A02 A04
B56 61-102 195/60R15 A01 G27 T86 T87 T88 A05 A08 A09
G638, 61-102 195/60R15 T86 T87 T88 X46 A12 A14 A21
e2*93/81*0012*.., 61-102 195/65R15 R09 B02 B03 S02
e2*98/14*0012*.. 61-102 195/65R15 A01 G01
61-102 205/50R15 T85 T86 Z14
61-102 205/55R15 T87 T88 X46
61-102 205/55R15 A01 G27 T87 T88
61-102 205/60R15 X11
61-102 205/60R15 A01 G01
61-84 185/55R15 T85 T86 Z14
Renault Laguna 61-102 195/60R15 A01 G27 T86 T87 T88 120 0A1 A02 A04
K56 61-102 195/60R15 T86 T87 T88 X46 120 A05 A08 A09
e2*93/81*0011*.., 61-102 195/65R15 R09 120 A12 A14 A21
e2*98/14*0011*.. 61-102 195/65R15 A01 G01 120 B02 B03 S02
61-102 205/50R15 T86 Z14 120
61-102 205/55R15 T87 T88 X46 120
61-102 205/55R15 A01 G27 T87 T88 120
61-102 205/60R15 T90 T91 X11 120
61-102 205/60R15 A01 G01 T90 T91 120
Renault Megane 47-85 185/55R15 T81 X23 0A1 A02 A04
BA 59-85 185/60R15 R09 A05 A08 A09
e2*93/81*0010*.. A14 A21 A30
e2*98/14*0010*.. B02 S02
Renault Megane 47-85 185/60R15 R09 0A1 A02 A04
Break A05 A08 A09
KA A14 A21 A30
e2*98/14*0192*.. B02 S02
Renault Megane 101-108 185/55R15 M+S R09 T81 0A1 A02 A04
Cabrio 66-84 185/55R15 T81 X23 A05 A08 A09
EA 72-84 185/60R15 R09 A14 A21 A30
e2*93/81*0103*.. B02 B03 S02
e2*98/14*0103*..
Renault Megane 47-84 185/55R15 X23 0A1 A02 A04
Classic 59-85 185/60R15 R09 A05 A08 A09
LA A14 A21 A30
e2*93/81*0072*.., B02 S02
e2*98/14*0072*..
Renault Megane 101-108 185/55R15 M+S R09 T81 0A1 A02 A04
Coupé 66-84 185/55R15 T81 X23 A05 A08 A09
DA 72-84 185/60R15 R09 A14 A21 A30
e2*93/81*0009*.. B02 B03 S02
e2*98/14*0009*..

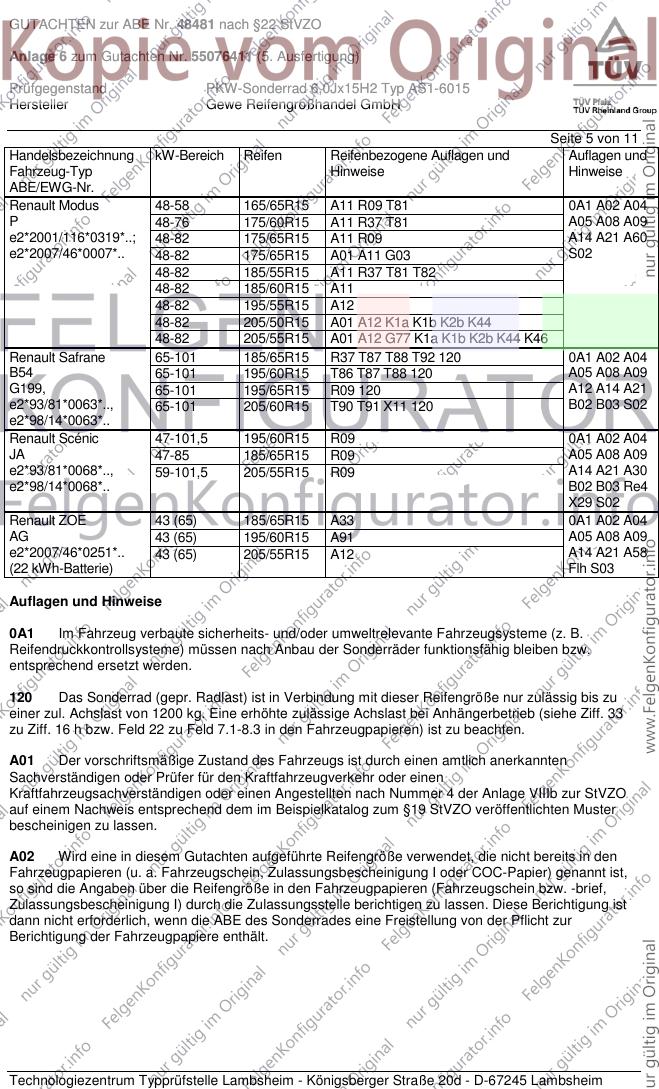

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48481 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55076411 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ AS1-6015
Hersteller Gewe Reifengroßhandel GmbH
Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Renault Modus 48-58 165/65R15 A11 R09 T81 0A1 A02 A04
P 48-76 175/60R15 A11 R37 T81 A05 A08 A09
e2*2001/116*0319*..; 48-82 175/65R15 A11 R09 A14 A21 A60
e2*2007/46*0007*.. 48-82 175/65R15 A01 A11 G03 S02
48-82 185/55R15 A11 R37 T81 T82
48-82 185/60R15 A11
48-82 195/55R15 A12
48-82 205/50R15 A01 A12 K1a K1b K2b K44
48-82 205/55R15 A01 A12 G77 K1a K1b K2b K44 K46
Renault Safrane 65-101 185/65R15 R37 T87 T88 T92 120 0A1 A02 A04
B54 65-101 195/60R15 T86 T87 T88 120 A05 A08 A09
G199, 65-101 195/65R15 R09 120 A12 A14 A21
e2*93/81*0063*.., 65-101 205/60R15 T90 T91 X11 120 B02 B03 S02
e2*98/14*0063*..
Renault Scénic 47-101,5 195/60R15 R09 0A1 A02 A04
JA 47-85 185/65R15 R09 A05 A08 A09
e2*93/81*0068*.., 59-101,5 205/55R15 R09 A14 A21 A30
e2*98/14*0068*.. B02 B03 Re4
X29 S02
Renault ZOE 43 (65) 185/65R15 A33 0A1 A02 A04
AG 43 (65) 195/60R15 A91 A05 A08 A09
e2*2007/46*0251*.. 43 (65) 205/55R15 A12 A14 A21 A58
(22 kWh-Batterie) Flh S03
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
120 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1200 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.

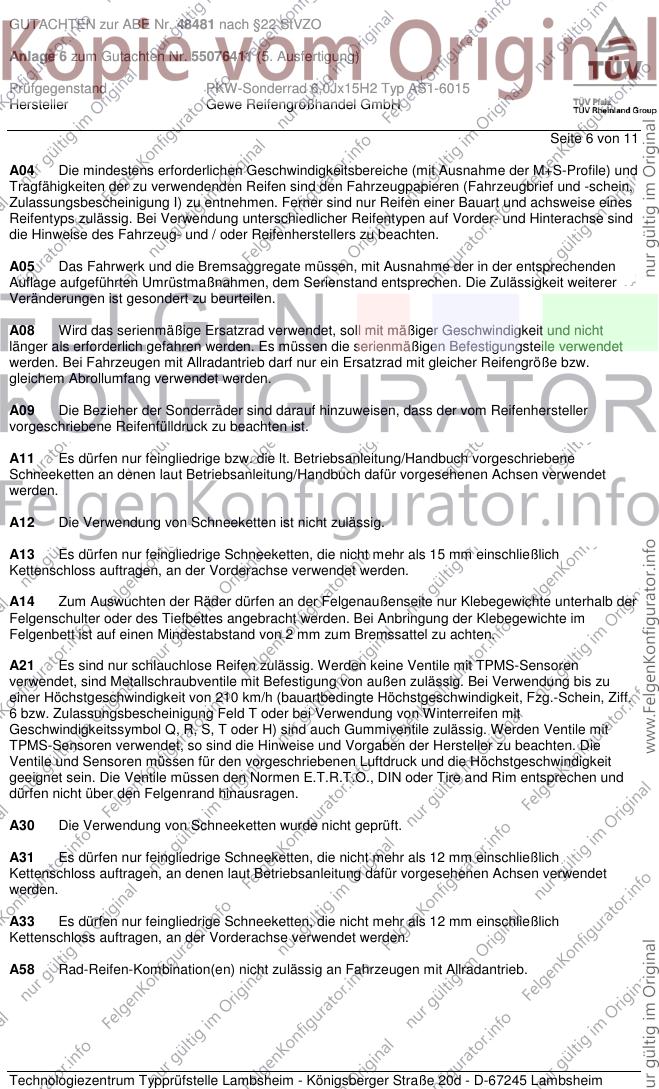

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48481 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55076411 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ AS1-6015
Hersteller Gewe Reifengroßhandel GmbH
Seite 6 von 11
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an denen laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48481 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55076411 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ AS1-6015
Hersteller Gewe Reifengroßhandel GmbH
Seite 7 von 11
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G27 Bei Fahrzeugen mit ausschließlich 185/65R14 Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G66 Bei Fahrzeugen mit 175/65R15 Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48481 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55076411 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ AS1-6015
Hersteller Gewe Reifengroßhandel GmbH
Seite 8 von 11
G77 Ist die Reifengröße 175/65R15, 185/60R15 oder 185/55R16 keine der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.

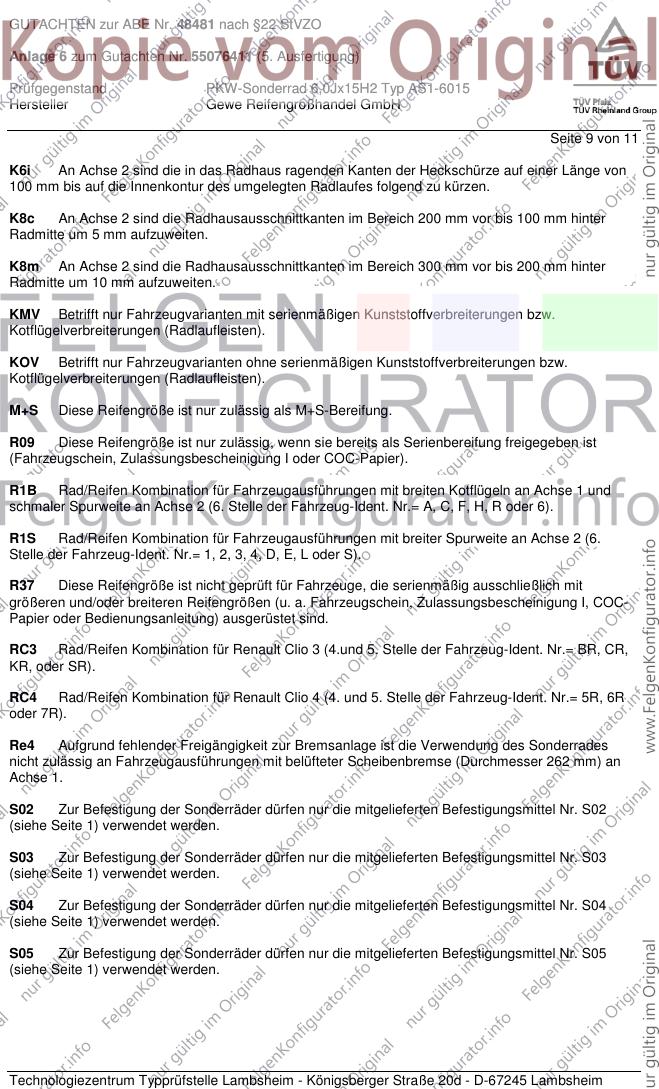

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48481 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55076411 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ AS1-6015
Hersteller Gewe Reifengroßhandel GmbH
Seite 9 von 11
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R1B Rad/Reifen Kombination für Fahrzeugausführungen mit breiten Kotflügeln an Achse 1 und
schmaler Spurweite an Achse 2 (6. Stelle der Fahrzeug-Ident. Nr.= A, C, F, H, R oder 6).
R1S Rad/Reifen Kombination für Fahrzeugausführungen mit breiter Spurweite an Achse 2 (6.
Stelle der Fahrzeug-Ident. Nr.= 1, 2, 3, 4, D, E, L oder S).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
RC3 Rad/Reifen Kombination für Renault Clio 3 (4.und 5. Stelle der Fahrzeug-Ident. Nr.= BR, CR,
KR, oder SR).
RC4 Rad/Reifen Kombination für Renault Clio 4 (4. und 5. Stelle der Fahrzeug-Ident. Nr.= 5R, 6R
oder 7R).
Re4 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung des Sonderrades
nicht zulässig an Fahrzeugausführungen mit belüfteter Scheibenbremse (Durchmesser 262 mm) an
Achse 1.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48481 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55076411 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ AS1-6015
Hersteller Gewe Reifengroßhandel GmbH
Seite 10 von 11
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T77 Reifen (LI 77) nur zulässig für Fahrzeuge mit zul. Achslasten bis 824 kg (Fzg.-Schein, Ziff.16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V15 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 175/55R15 195/50R15
Nr. 2 185/55R15 205/50R15, 215/45R15
Nr. 3 195/50R15 205/50R15, 215/45R15
Nr. 4 195/55R15 205/50R15
Nr. 5 205/45R15 215/40R15
Nr. 6 205/55R15 225/50R15
Nr. 7 205/60R15 225/55R15
Nr. 8 205/65R15 225/60R15
Nr. 9 235/70R15 275/60R15
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48481 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55076411 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ AS1-6015
Hersteller Gewe Reifengroßhandel GmbH
Seite 11 von 11
X11 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
195/65R15, 205/60R15 oder 205/55R16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
X23 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
185/60R15 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
X29 Diese Rad- / Reifenkombination ist nur zulässig an Fahrzeugen mit der Serienradgröße
6,0x15 ET43 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
X46 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 195/65R14
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z14 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 14-Zoll-Serien-
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 5. August 2014 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum August 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 5. August 2014
Haasis 00215273.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48481 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55076411 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ AS1-6015
Hersteller Gewe Reifengroßhandel GmbH
Seite 1 von 8
Auftraggeber Gewe Reifengroßhandel GmbH
Hans Geiger Straße 15
D-67661 Kaiserslautern
QM-Nr. 49 02 0160905
Prüfgegenstand PKW-Sonderrad
Modell AS1
Typ AS1-6015
Radgröße 6,0Jx15H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
PE AS1-6015 PE / ohne Ring 4/108/65,1 25 600 1995
Kennzeichnungen
KBA-Nummer 48481
Herstellerzeichen TEC by ASA
Radtyp und Ausführung AS1-6015 (s.o.)
Radgröße 6,0Jx15H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M12x1,25 Kegel 60° 90 28
S03 Schraube M12x1,25 Kegel 60° 100 28
S04 Schraube M12x1,25 Kegel 60° 110 28
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Citroen
Peugeot
Spurverbreiterung innerhalb 2%

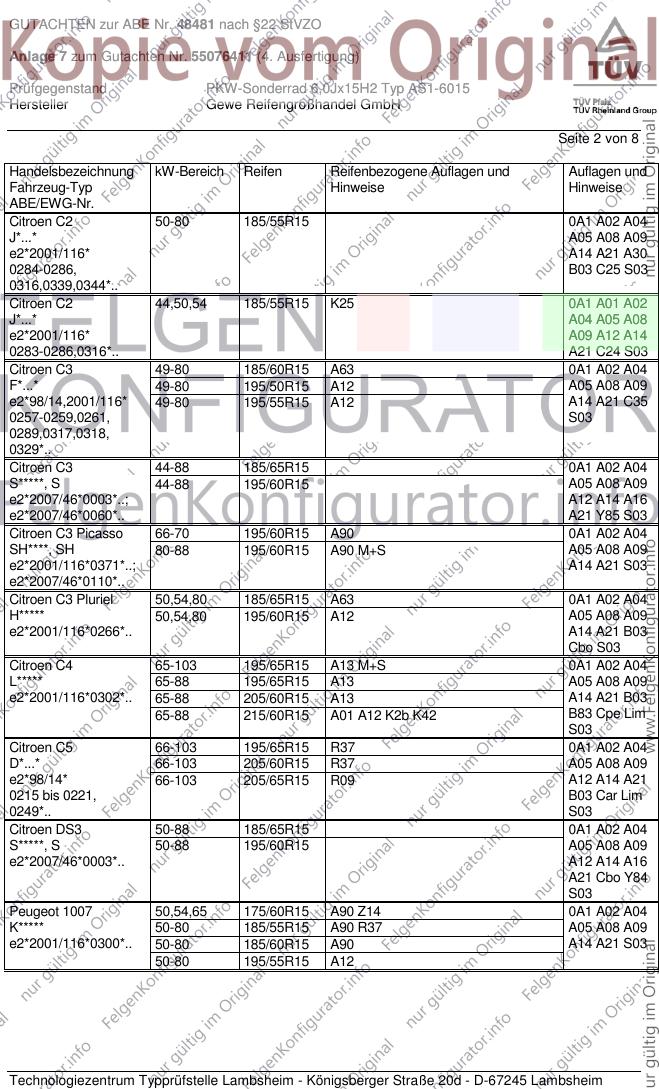

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48481 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55076411 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ AS1-6015
Hersteller Gewe Reifengroßhandel GmbH
Seite 2 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Citroen C2 50-80 185/55R15 0A1 A02 A04
J*...* A05 A08 A09
e2*2001/116* A14 A21 A30
0284-0286, B03 C25 S03
0316,0339,0344*..
Citroen C2 44,50,54 185/55R15 K25 0A1 A01 A02
J*...* A04 A05 A08
e2*2001/116* A09 A12 A14
0283-0286,0316*.. A21 C24 S03
Citroen C3 49-80 185/60R15 A63 0A1 A02 A04
F*...* 49-80 195/50R15 A12 A05 A08 A09
e2*98/14,2001/116* 49-80 195/55R15 A12 A14 A21 C35
0257-0259,0261, S03
0289,0317,0318,
0329*..
Citroen C3 44-88 185/65R15 0A1 A02 A04
S*****, S 44-88 195/60R15 A05 A08 A09
e2*2007/46*0003*..; A12 A14 A16
e2*2007/46*0060*.. A21 Y85 S03
Citroen C3 Picasso 66-70 195/60R15 A90 0A1 A02 A04
SH****, SH 80-88 195/60R15 A90 M+S A05 A08 A09
e2*2001/116*0371*..; A14 A21 S03
e2*2007/46*0110*..
Citroen C3 Pluriel 50,54,80 185/65R15 A63 0A1 A02 A04
H***** 50,54,80 195/60R15 A12 A05 A08 A09
e2*2001/116*0266*.. A14 A21 B03
Cbo S03
Citroen C4 65-103 195/65R15 A13 M+S 0A1 A02 A04
L***** 65-88 195/65R15 A13 A05 A08 A09
e2*2001/116*0302*.. 65-88 205/60R15 A13 A14 A21 B03
65-88 215/60R15 A01 A12 K2b K42 B83 Cpe Lim
S03
Citroen C5 66-103 195/65R15 R37 0A1 A02 A04
D*...* 66-103 205/60R15 R37 A05 A08 A09
e2*98/14* 66-103 205/65R15 R09 A12 A14 A21
0215 bis 0221, B03 Car Lim
0249*.. S03
Citroen DS3 50-88 185/65R15 0A1 A02 A04
S*****, S 50-88 195/60R15 A05 A08 A09
e2*2007/46*0003*.. A12 A14 A16
A21 Cbo Y84
S03
Peugeot 1007 50,54,65 175/60R15 A90 Z14 0A1 A02 A04
K***** 50-80 185/55R15 A90 R37 A05 A08 A09
e2*2001/116*0300*.. 50-80 185/60R15 A90 A14 A21 S03
50-80 195/55R15 A12

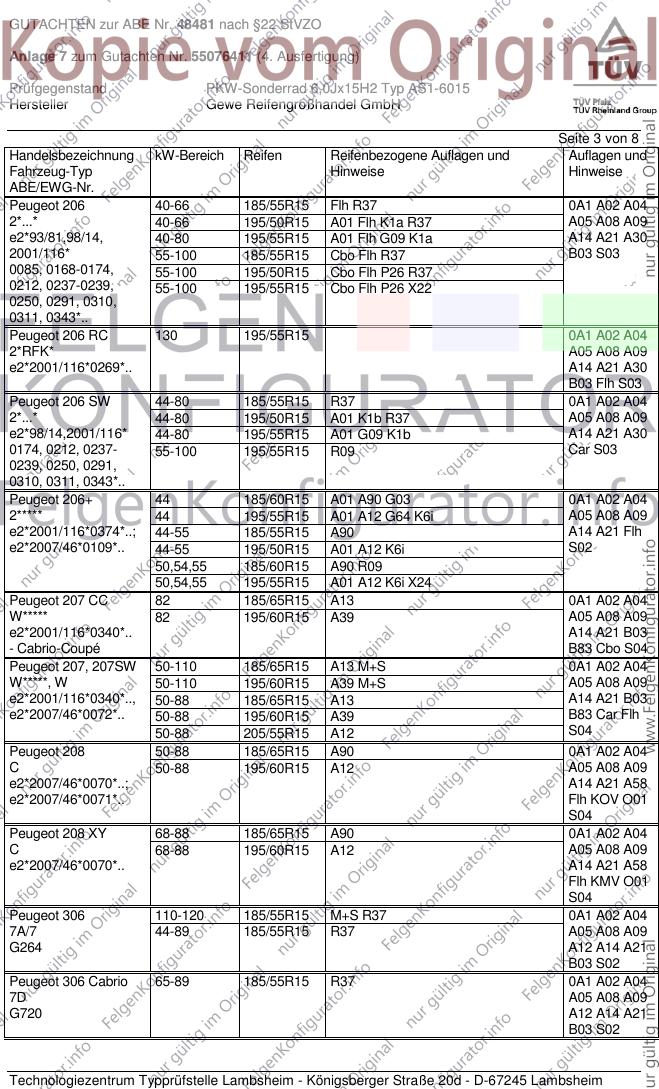

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48481 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55076411 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ AS1-6015
Hersteller Gewe Reifengroßhandel GmbH
Seite 3 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Peugeot 206 40-66 185/55R15 Flh R37 0A1 A02 A04
2*...* 40-66 195/50R15 A01 Flh K1a R37 A05 A08 A09
e2*93/81,98/14, 40-80 195/55R15 A01 Flh G09 K1a A14 A21 A30
2001/116* 55-100 185/55R15 Cbo Flh R37 B03 S03
0085, 0168-0174, 55-100 195/50R15 Cbo Flh P26 R37
0212, 0237-0239, 55-100 195/55R15 Cbo Flh P26 X22
0250, 0291, 0310,
0311, 0343*..
Peugeot 206 RC 130 195/55R15 0A1 A02 A04
2*RFK* A05 A08 A09
e2*2001/116*0269*.. A14 A21 A30
B03 Flh S03
Peugeot 206 SW 44-80 185/55R15 R37 0A1 A02 A04
2*...* 44-80 195/50R15 A01 K1b R37 A05 A08 A09
e2*98/14,2001/116* 44-80 195/55R15 A01 G09 K1b A14 A21 A30
0174, 0212, 0237- 55-100 195/55R15 R09 Car S03
0239, 0250, 0291,
0310, 0311, 0343*..
Peugeot 206+ 44 185/60R15 A01 A90 G03 0A1 A02 A04
2***** 44 195/55R15 A01 A12 G64 K6i A05 A08 A09
e2*2001/116*0374*..; 44-55 185/55R15 A90 A14 A21 Flh
e2*2007/46*0109*.. 44-55 195/50R15 A01 A12 K6i S02
50,54,55 185/60R15 A90 R09
50,54,55 195/55R15 A01 A12 K6i X24
Peugeot 207 CC 82 185/65R15 A13 0A1 A02 A04
W***** 82 195/60R15 A39 A05 A08 A09
e2*2001/116*0340*.. A14 A21 B03
- Cabrio-Coupé B83 Cbo S04
Peugeot 207, 207SW 50-110 185/65R15 A13 M+S 0A1 A02 A04
W*****, W 50-110 195/60R15 A39 M+S A05 A08 A09
e2*2001/116*0340*.., 50-88 185/65R15 A13 A14 A21 B03
e2*2007/46*0072*.. 50-88 195/60R15 A39 B83 Car Flh
50-88 205/55R15 A12 S04
Peugeot 208 50-88 185/65R15 A90 0A1 A02 A04
C 50-88 195/60R15 A12 A05 A08 A09
e2*2007/46*0070*..; A14 A21 A58
e2*2007/46*0071*.. Flh KOV O01
S04
Peugeot 208 XY 68-88 185/65R15 A90 0A1 A02 A04
C 68-88 195/60R15 A12 A05 A08 A09
e2*2007/46*0070*.. A14 A21 A58
Flh KMV O01
S04
Peugeot 306 110-120 185/55R15 M+S R37 0A1 A02 A04
7A/7 44-89 185/55R15 R37 A05 A08 A09
G264 A12 A14 A21
B03 S02
Peugeot 306 Cabrio 65-89 185/55R15 R37 0A1 A02 A04
7D A05 A08 A09
G720 A12 A14 A21
B03 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48481 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55076411 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ AS1-6015
Hersteller Gewe Reifengroßhandel GmbH
Seite 4 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Peugeot 307 50-103 195/65R15 A13 M+S 0A1 A02 A04
3*...* 50-80 195/65R15 A13 A05 A08 A09
e2*98/14,2001/116* 50-80 205/60R15 A12 A14 A21 B83
0235,0242-245,0251, Flh S03
0252,0287-0288,
0290,0299,0301,
0313,0333*..
Peugeot 307 50-103 195/65R15 A13 M+S 0A1 A02 A04
Break/SW 50-80 195/65R15 A13 A05 A08 A09
3*...* 50-80 205/60R15 A12 A14 A21 B83
e2*98/14,2001/116* Car S03
0235,0242-245,0251,
0252,0287-288,0299,
0301,0313,0333*..
Peugeot 307 CC 80-103 195/65R15 A13 M+S 0A1 A02 A04
3*...* A05 A08 A09
e2*98/14,2001/116* A14 A21 B83
0235,0243-244,0290, Cbo S03
0313*..
- Cabrio/Coupé
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48481 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55076411 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ AS1-6015
Hersteller Gewe Reifengroßhandel GmbH
Seite 5 von 8
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist
auf einen Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A39 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B83 Sonderrad nur zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser max. 283
mm an Achse 1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48481 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55076411 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ AS1-6015
Hersteller Gewe Reifengroßhandel GmbH
Seite 6 von 8
C24 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
9,6 m bzw. 3,25 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung
ausschließlich mit 5,5x14, ET24 (z.Zt 1,1i (44kW); 1,4i (54 kW); 1,4 Hdi (50kW)).
C25 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,7 m bzw. 2,8 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung wahlweise
mit 5,5x14, ET24 und 6,0x15, ET27 bzw. 6,0x16, ET27 (z.Zt. 1,4i (54kW); 1,6i (80kW); 1,4 Hdi
(50kW)).
C35 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
11,29 m bzw. 2,8 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung mit
6,0x15, ET27 bzw. 6,0x16, ET27 (z.Zt. 1,4i Automatik ww. 5-Gang (49 bzw. 54kW), 1,4i 16V (65 kW),
1,6 16V (80 kW), 1,4HDi 16V (66 kW), 1,6HDi (80 kW) und 1,4HDi (50 kW) mit "Exclusive-
Ausstattung").
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G09 Ist die Reifengröße 175/70R14, 185/65R14, 195/55R15 oder 205/45R16 keine der
serienmäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G64 Bei Fahrzeugen mit ausschließlich 175/65R14 Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48481 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55076411 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ AS1-6015
Hersteller Gewe Reifengroßhandel GmbH
Seite 7 von 8
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
O01 Nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 302mm
an Achse 1.
P26 Diese Rad- / Reifenkombination ist nur zulässig für Fahrzeuge mit breiteren Kotflügeln an
Achse 1, dies sind Fahrzeuge mit 15 oder 16 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48481 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55076411 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ AS1-6015
Hersteller Gewe Reifengroßhandel GmbH
Seite 8 von 8
X22 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
175/65R14 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
X24 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 185/60R15
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Z14 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 14-Zoll-Serien-
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 5. August 2014 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 8 und gilt für Sonderräder ab Herstellungsdatum August 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 5. August 2014
Haasis 00215274.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Hinweisblatt „Radabdeckung“
Die nachfolgenden Bilder stellen schematisch dar, wie und an welchen Stellen die Radabdeckung mit
Hilfe von Zusatzleisten (schraffiert), die im Fachhandel (auch als Meterware) in verschiedenen Breiten
erhältlich sind, gem. den Auflagen
K1a, K1b, K1c und
K2a, K2b, K2c
hergestellt werden können. Die Zusatzleisten sind dauerhaft an die äußeren Kotflügelkanten zu
kleben.
Vorderachse
Auflage „K1a“ Auflage „K1b“ Auflage „K1c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 30° vor der 0° bis 50° hinter der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
Hinterachse
Auflage „K2b“ Auflage „K2a“ Auflage „K2c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 50° hinter der 0° bis 30° vor der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
