Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 46719*15
Gerät: Sonderräder für Personenkraftwagen
7 J x 16 H2
Typ: CC 70640
Inhaber der ABE Borbet GmbH
und Hersteller: DE-59969 Hallenberg-Hesborn
Für die oben bezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird dieser
Nachtrag mit folgender Maßgabe erteilt:
Die sich aus der Allgemeinen Betriebserlaubnis ergebenden Pflichten gelten sinngemäß
auch für den Nachtrag.
In den bisherigen Genehmigungsunterlagen treten die aus diesem Nachtrag ersichtlichen
Änderungen bzw. Ergänzungen ein.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der ABE: 46719*15
Die ABE-Nr. 46719 erstreckt sich nunmehr auf die Sonderräder 7 J x 16 H2 , Typ CC 70640,
in den Ausführungen wie im Nachtragsgutachten Nr. 55098406 (16. Ausfertigung) vom
02.10.2014 beschrieben.
Die Sonderräder dürfen auch zur Verwendung mit den in den Anlagen Nr.
16, 18, 19, (5. Ausfertigung)
5, 17, (6. Ausfertigung)
13, (8. Ausfertigung)
3, (9. Ausfertigung)
15, (10. Ausfertigung)
7, 10, (11. Ausfertigung)
14, (12. Ausfertigung)
4, 9, 11, 12, (14. Ausfertigung)
1, 2, (15. Ausfertigung)
des Nachtragsgutachtens genannten Bereifungen unter den angegebenen Bedingungen an
den dort aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß §13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
Im übrigen gelten die im beiliegenden Nachtragsgutachten der Typprüfstelle
Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Köln, vom 02.10.2014
festgehaltenen Angaben.
Flensburg, 19.01.2015
Im Auftrag
Anlagen:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nachtragsgutachten Nr. 55098406 (16. Ausfertigung), zur Genehmigung vorgelegt am:
06.01.2015
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der ABE: 46719*15
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Die in der bisherigen Genehmigung enthaltenen Auflagen gelten auch für diesen Nachtrag.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.

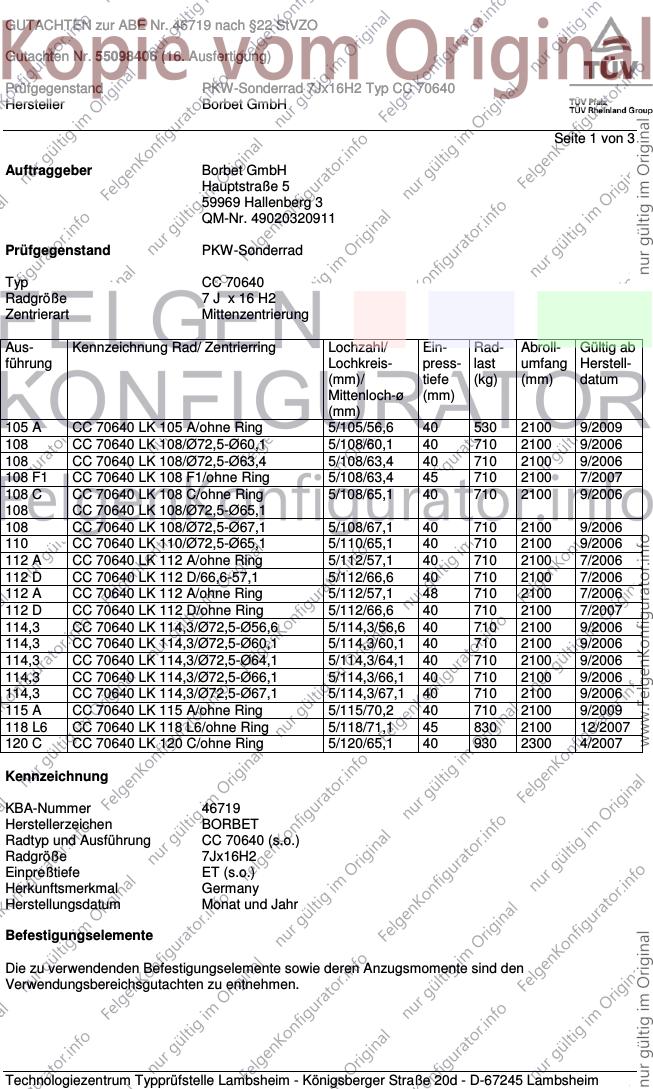

GUTACHTEN zur ABE Nr. 46719 nach §22 StVZO
Gutachten Nr. 55098406 (16. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ CC 70640
Hersteller Borbet GmbH
Seite 1 von 3
Auftraggeber Borbet GmbH
Hauptstraße 5
59969 Hallenberg 3
QM-Nr. 49020320911
Prüfgegenstand PKW-Sonderrad
Typ CC 70640
Radgröße 7 J x 16 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
105 A CC 70640 LK 105 A/ohne Ring 5/105/56,6 40 530 2100 9/2009
108 CC 70640 LK 108/Ø72,5-Ø60,1 5/108/60,1 40 710 2100 9/2006
108 CC 70640 LK 108/Ø72,5-Ø63,4 5/108/63,4 40 710 2100 9/2006
108 F1 CC 70640 LK 108 F1/ohne Ring 5/108/63,4 45 710 2100 7/2007
108 C CC 70640 LK 108 C/ohne Ring 5/108/65,1 40 710 2100 9/2006
108 CC 70640 LK 108/Ø72,5-Ø65,1
108 CC 70640 LK 108/Ø72,5-Ø67,1 5/108/67,1 40 710 2100 9/2006
110 CC 70640 LK 110/Ø72,5-Ø65,1 5/110/65,1 40 710 2100 9/2006
112 A CC 70640 LK 112 A/ohne Ring 5/112/57,1 40 710 2100 7/2006
112 D CC 70640 LK 112 D/66,6-57,1 5/112/66,6 40 710 2100 7/2006
112 A CC 70640 LK 112 A/ohne Ring 5/112/57,1 48 710 2100 7/2006
112 D CC 70640 LK 112 D/ohne Ring 5/112/66,6 40 710 2100 7/2007
114,3 CC 70640 LK 114,3/Ø72,5-Ø56,6 5/114,3/56,6 40 710 2100 9/2006
114,3 CC 70640 LK 114,3/Ø72,5-Ø60,1 5/114,3/60,1 40 710 2100 9/2006
114,3 CC 70640 LK 114,3/Ø72,5-Ø64,1 5/114,3/64,1 40 710 2100 9/2006
114,3 CC 70640 LK 114,3/Ø72,5-Ø66,1 5/114,3/66,1 40 710 2100 9/2006
114,3 CC 70640 LK 114,3/Ø72,5-Ø67,1 5/114,3/67,1 40 710 2100 9/2006
115 A CC 70640 LK 115 A/ohne Ring 5/115/70,2 40 710 2100 9/2009
118 L6 CC 70640 LK 118 L6/ohne Ring 5/118/71,1 45 830 2100 12/2007
120 C CC 70640 LK 120 C/ohne Ring 5/120/65,1 40 930 2300 4/2007
Kennzeichnung
KBA-Nummer 46719
Herstellerzeichen BORBET
Radtyp und Ausführung CC 70640 (s.o.)
Radgröße 7Jx16H2
Einpreßtiefe ET (s.o.)
Herkunftsmerkmal Germany
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46719 nach §22 StVZO
Gutachten Nr. 55098406 (16. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ CC 70640
Hersteller Borbet GmbH
Seite 2 von 3
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/120 215/65R16 40 930
5/114,3 195/40R16 40 710
5/108 195/40R16 45 710
5/112 195/40R16 40 710
5/112 195/40R16 48 710
5/118/71,1 215/65R16 45 830
5/105/56,6 195/40R16 40 530
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/120 275/70R16 40 930
5/108 275/70R16 45 710
5/112 255/70R16 40 710
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 9,2 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Lambsheim im August 2006 durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46719 nach §22 StVZO
Gutachten Nr. 55098406 (16. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ CC 70640
Hersteller Borbet GmbH
Seite 3 von 3
Anlagen
Radbeschreibung/Radzeichnung CC503 70640 Blatt 1 26.06.2006
mit Änderung vom 20.01.2011
Radbeschreibung/Radzeichnung CC503 70640 Blatt 2 28.06.2006
mit Änderung vom 20.01.2011
Radbeschreibung/Radzeichnung CC503 70640 Blatt 3 03.07.2006
mit Änderung vom 20.01.2011
Radbeschreibung/Radzeichnung CC515 70640T5 07.12.2006
mit Änderung vom 22.10.2007
Verwendungsbereich Anlage 1 bis 19
Erweiterte Radbeschreibung - 28.11.2011
Das Gutachten umfasst Blatt 1 bis 3.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 2. Oktober 2014
Coen 00217797.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
