Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 49162*02
Gerät: Sonderräder für Personenkraftwagen
6,5 J x 16 EH2+
Typ: Malaya 6516
Inhaber der ABE DBV Deutscher Brennstoffvertrieb
und Hersteller: Würzburg GmbH
DE - 97080 Würzburg
Für die obenbezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird dieser
Nachtrag mit folgender Maßgabe erteilt:
Die sich aus der Allgemeinen Betriebserlaubnis ergebenden Pflichten gelten sinngemäß
auch für den Nachtrag.
In den bisherigen Genehmigungsunterlagen treten die aus diesem Nachtrag ersichtlichen
Änderungen bzw. Ergänzungen ein.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der ABE: 49162*02
Die ABE-Nr. 49162 erstreckt sich nunmehr auf die Sonderräder 6,5 J x 16 EH2+ ,
Typ Malaya 6516, in den Ausführungen wie im Nachtragsgutachten Nr.
55028513 (3.Ausfertigung) vom 16.05.2014 beschrieben.
Die Sonderräder dürfen auch zur Verwendung mit den in den Anlagen Nr.
28, 29, (1. Ausfertigung)
1, 12, 19, 20, (2. Ausfertigung)
5, 6, 9, 10, 11, 13, 14, 15, 16, 17, 18, 21, 25, (3. Ausfertigung)
des Nachtragsgutachtens genannten Bereifungen unter den angegebenen Bedingungen an
den dort aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß §13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
Im übrigen gelten die im beiliegenden Nachtragsgutachten der Typprüfstelle
Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Köln, vom 16.05.2014
festgehaltenen Angaben.
Flensburg, 07.08.2014
Im Auftrag
Anlagen:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nachtragsgutachten Nr. 55028513 (3.Ausfertigung), zur Genehmigung vorgelegt am:
25.07.2014
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der ABE: 49162*02
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Die in der bisherigen Genehmigung enthaltenen Auflagen gelten auch für diesen Nachtrag.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.

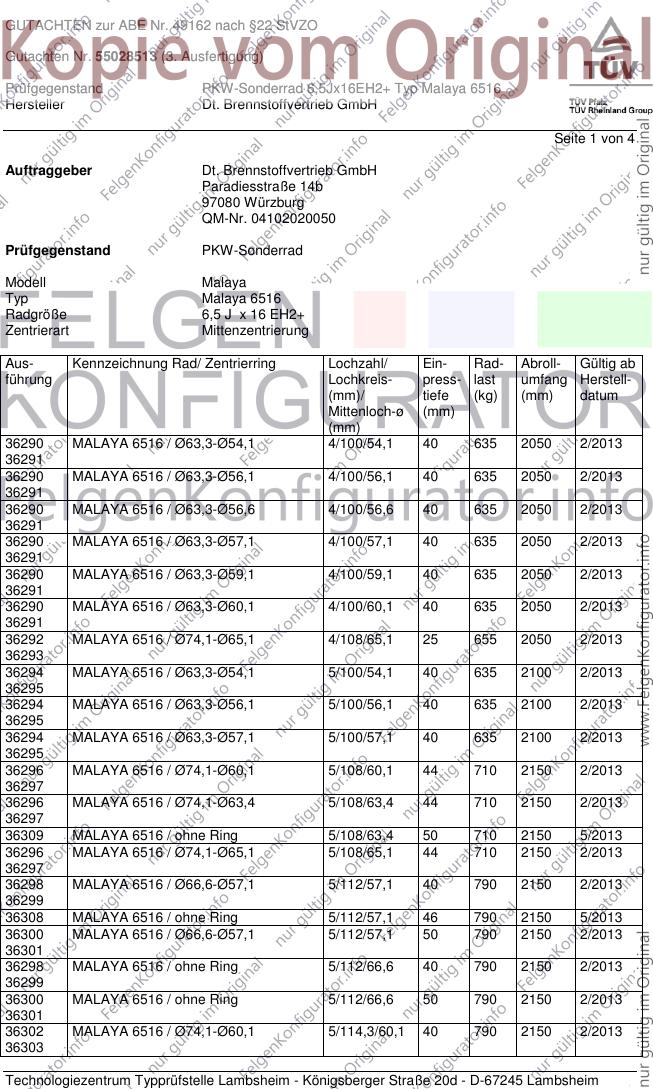

GUTACHTEN zur ABE Nr. 49162 nach §22 StVZO
Gutachten Nr. 55028513 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16EH2+ Typ Malaya 6516
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 1 von 4
Auftraggeber Dt. Brennstoffvertrieb GmbH
Paradiesstraße 14b
97080 Würzburg
QM-Nr. 04102020050
Prüfgegenstand PKW-Sonderrad
Modell Malaya
Typ Malaya 6516
Radgröße 6,5 J x 16 EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
36290 MALAYA 6516 / Ø63,3-Ø54,1 4/100/54,1 40 635 2050 2/2013
36291
36290 MALAYA 6516 / Ø63,3-Ø56,1 4/100/56,1 40 635 2050 2/2013
36291
36290 MALAYA 6516 / Ø63,3-Ø56,6 4/100/56,6 40 635 2050 2/2013
36291
36290 MALAYA 6516 / Ø63,3-Ø57,1 4/100/57,1 40 635 2050 2/2013
36291
36290 MALAYA 6516 / Ø63,3-Ø59,1 4/100/59,1 40 635 2050 2/2013
36291
36290 MALAYA 6516 / Ø63,3-Ø60,1 4/100/60,1 40 635 2050 2/2013
36291
36292 MALAYA 6516 / Ø74,1-Ø65,1 4/108/65,1 25 655 2050 2/2013
36293
36294 MALAYA 6516 / Ø63,3-Ø54,1 5/100/54,1 40 635 2100 2/2013
36295
36294 MALAYA 6516 / Ø63,3-Ø56,1 5/100/56,1 40 635 2100 2/2013
36295
36294 MALAYA 6516 / Ø63,3-Ø57,1 5/100/57,1 40 635 2100 2/2013
36295
36296 MALAYA 6516 / Ø74,1-Ø60,1 5/108/60,1 44 710 2150 2/2013
36297
36296 MALAYA 6516 / Ø74,1-Ø63,4 5/108/63,4 44 710 2150 2/2013
36297
36309 MALAYA 6516 / ohne Ring 5/108/63,4 50 710 2150 5/2013
36296 MALAYA 6516 / Ø74,1-Ø65,1 5/108/65,1 44 710 2150 2/2013
36297
36298 MALAYA 6516 / Ø66,6-Ø57,1 5/112/57,1 40 790 2150 2/2013
36299
36308 MALAYA 6516 / ohne Ring 5/112/57,1 46 790 2150 5/2013
36300 MALAYA 6516 / Ø66,6-Ø57,1 5/112/57,1 50 790 2150 2/2013
36301
36298 MALAYA 6516 / ohne Ring 5/112/66,6 40 790 2150 2/2013
36299
36300 MALAYA 6516 / ohne Ring 5/112/66,6 50 790 2150 2/2013
36301
36302 MALAYA 6516 / Ø74,1-Ø60,1 5/114,3/60,1 40 790 2150 2/2013
36303
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49162 nach §22 StVZO
Gutachten Nr. 55028513 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16EH2+ Typ Malaya 6516
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 2 von 4
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
36304 MALAYA 6516 / Ø74,1-Ø60,1 5/114,3/60,1 48 790 2150 2/2013
36305
36302 MALAYA 6516 / Ø74,1-Ø64,1 5/114,3/64,1 40 790 2150 2/2013
36303
36304 MALAYA 6516 / Ø74,1-Ø64,1 5/114,3/64,1 48 790 2150 2/2013
36305
36302 MALAYA 6516 / Ø74,1-Ø66,1 5/114,3/66,1 40 790 2150 2/2013
36303
36304 MALAYA 6516 / Ø74,1-Ø66,1 5/114,3/66,1 48 790 2150 2/2013
36305
36302 MALAYA 6516 / Ø74,1-Ø66,6 5/114,3/66,6 40 790 2150 2/2013
36303
36304 MALAYA 6516 / Ø74,1-Ø66,6 5/114,3/66,6 48 790 2150 2/2013
36305
36302 MALAYA 6516 / Ø74,1-Ø67,1 5/114,3/67,1 40 790 2150 2/2013
36303
36306 MALAYA 6516 / ohne Ring 5/114,3/67,1 45 790 2150 2/2013
36307
36304 MALAYA 6516 / Ø74,1-Ø67,1 5/114,3/67,1 48 790 2150 2/2013
36305
Kennzeichnung
KBA-Nummer 49162
Herstellerzeichen DBV GERMANY
Radtyp und Ausführung MALAYA 6516
Radgröße 6,5Jx16EH2+
Einpreßtiefe ET...(s.o.)
Gießereikennzeichen YHI
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Anschluß Einpresstiefe (mm) Radlast (kg) Abrollumfang
5/100 40 635 2100
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49162 nach §22 StVZO
Gutachten Nr. 55028513 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16EH2+ Typ Malaya 6516
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 3 von 4
5/108 44 710 2150
5/112 40 790 2150
5/112 46 790 2150
5/108 50 710 2150
5/112 50 790 2150
5/114,3 40 790 2150
5/114,3 45 790 2150
5/114,3 48 790 2150
4/108 25 655 2050
4/100 40 635 2050
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/114,3 185/50R16 48 790
4/100 185/50R16 40 635
4/108 185/50R16 25 655
5/100 185/50R16 40 635
5/108 185/50R16 44 710
5/108 185/50R16 50 710
5/112 185/50R16 50 790
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/108 235/65R16 50 790
5/112 235/65R16 50 790
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 9,355 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in TUV Rheinland Malaysia, Subang Jaya ab
Februar 2013 durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Anlagen
Beschreibung - 26.03.2013
Radzeichnung Blatt 1-3 ML536L-6516EH2+_DBV_ 10.10.2012
mit Änderung vom 21.01.2013
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49162 nach §22 StVZO
Gutachten Nr. 55028513 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16EH2+ Typ Malaya 6516
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 4 von 4
Befestigungsmittelzeichnung 00012012 19.03.2012
Zentrierringzeichnung 66,6 02.10.2007
Zentrierringzeichnung 63,3 02.10.2007
Zentrierringzeichnung 74,1 02.10.2007
Nabenkappenzeichnung 52221355F-2 04.06.2010
Verwendungen Anlage 1-27 04.04.2013
Radzeichnung ML536L_6516EH2+_DBV_ 13.05.2013
mit Änderung vom 01.07.2013
Beschreibung - 19.06.2013
Beschreibung - 08.10.2013
Beschreibung - 12.03.2014
Das Gutachten umfasst Blatt 1 bis 4.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 16. Mai 2014
Schmidt 00211542.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
