GUTACHTEN zur ABE Nr. 48481 nach §22 StVZO
Gutachten Nr. 55076411 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ AS1-6015
Hersteller Gewe Reifengroßhandel GmbH
Seite 1 von 3
Auftraggeber Gewe Reifengroßhandel GmbH
Hans Geiger Straße 15
D-67661 Kaiserslautern
QM-Nr. 49 02 0160905
Prüfgegenstand PKW-Sonderrad
Modell AS1
Typ AS1-6015
Radgröße 6 J x 15 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- (mm)/ press- last umfang Herstell-
Mittenloch-ø tiefe (kg) (mm) datum
(mm) (mm)
X2 AS1-6015 X2 / Ø64 / Ø54,1 4/100/54,1 35 600 1995 4/2015
X2 AS1-6015 X2 / Ø64 / Ø54,1 4/100/54,1 40 600 1995 8/2011
X2 AS1-6015 X2 / Ø64 / Ø56,1 4/100/56,1 35 600 1995 4/2015
X2 AS1-6015 X2 / Ø64 / Ø56,1 4/100/56,1 40 600 1995 8/2011
X2 AS1-6015 X2 / Ø64 / Ø56,6 4/100/56,6 35 600 1995 4/2015
X2 AS1-6015 X2 / Ø64 / Ø56,6 4/100/56,6 40 600 1995 8/2011
X2 AS1-6015 X2 / Ø64 / Ø57,1 4/100/57,1 35 600 1995 4/2015
X2 AS1-6015 X2 / Ø64 / Ø57,1 4/100/57,1 40 600 1995 8/2011
X2 AS1-6015 X2 / Ø64 / Ø59,1 4/100/59,1 35 600 1995 4/2015
X2 AS1-6015 X2 / Ø64 / Ø59,1 4/100/59,1 40 600 1995 8/2011
X2 AS1-6015 X2 / Ø64 / Ø60,1 4/100/60,1 35 600 1995 4/2015
X2 AS1-6015 X2 / Ø64 / Ø60,1 4/100/60,1 40 600 1995 8/2011
PE AS1-6015 PE / ohne Ring 4/108/65,1 25 600 1995 8/2011
Kennzeichnung
KBA-Nummer 48481
Herstellerzeichen TEC by ASA
Radtyp und Ausführung AS1-6015 (s.o.)
Radgröße 6,0Jx15H2
Einpreßtiefe ET (s.o.)
Gießereikennzeichen MSI
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Impactprüfung
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

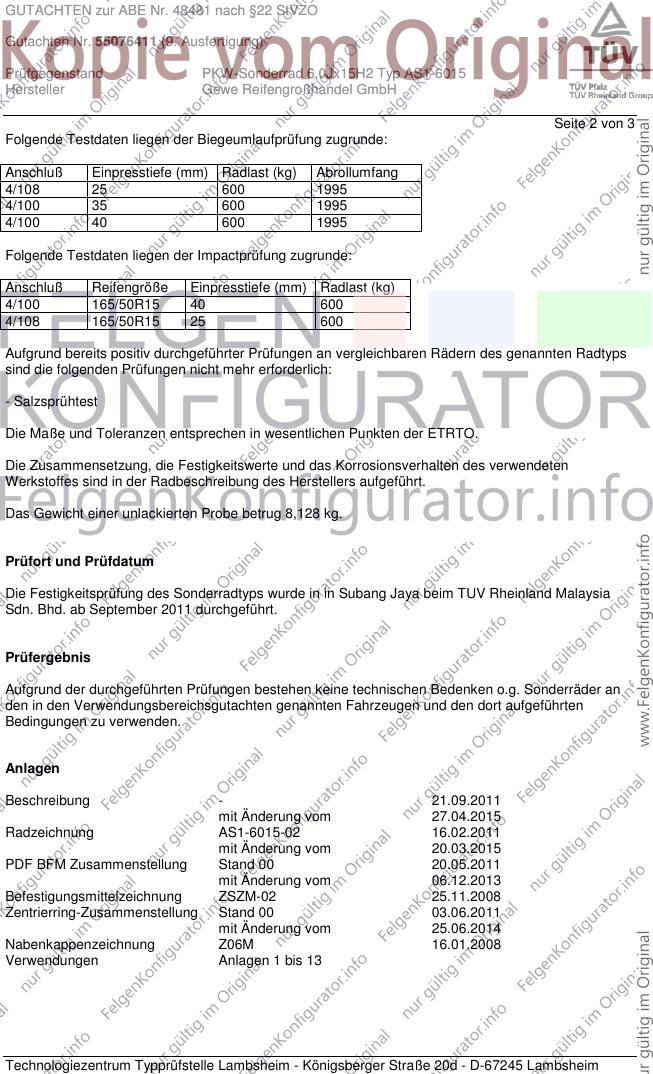

GUTACHTEN zur ABE Nr. 48481 nach §22 StVZO
Gutachten Nr. 55076411 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ AS1-6015
Hersteller Gewe Reifengroßhandel GmbH
Seite 2 von 3
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Anschluß Einpresstiefe (mm) Radlast (kg) Abrollumfang
4/108 25 600 1995
4/100 35 600 1995
4/100 40 600 1995
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
4/100 165/50R15 40 600
4/108 165/50R15 25 600
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 8,128 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in in Subang Jaya beim TUV Rheinland Malaysia
Sdn. Bhd. ab September 2011 durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Anlagen
Beschreibung - 21.09.2011
mit Änderung vom 27.04.2015
Radzeichnung AS1-6015-02 16.02.2011
mit Änderung vom 20.03.2015
PDF BFM Zusammenstellung Stand 00 20.05.2011
mit Änderung vom 06.12.2013
Befestigungsmittelzeichnung ZSZM-02 25.11.2008
Zentrierring-Zusammenstellung Stand 00 03.06.2011
mit Änderung vom 25.06.2014
Nabenkappenzeichnung Z06M 16.01.2008
Verwendungen Anlagen 1 bis 13
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48481 nach §22 StVZO
Gutachten Nr. 55076411 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ AS1-6015
Hersteller Gewe Reifengroßhandel GmbH
Seite 3 von 3
Das Gutachten umfasst Blatt 1 bis 3.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 5. August 2015
Haasis 00233461.DOC
