Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 47591*09
Gerät: Sonderräder für Personenkraftwagen
5,5 J x 14 H2
Typ: LAPPLAND 5514
Inhaber der ABE DBV Deutscher Brennstoffvertrieb
und Hersteller: Würzburg GmbH
DE - 97080 Würzburg
Für die oben bezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird dieser
Nachtrag mit folgender Maßgabe erteilt:
Die sich aus der Allgemeinen Betriebserlaubnis ergebenden Pflichten gelten sinngemäß
auch für den Nachtrag.
In den bisherigen Genehmigungsunterlagen treten die aus diesem Nachtrag ersichtlichen
Änderungen bzw. Ergänzungen ein.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der ABE: 47591*09
Die ABE-Nr. 47591 erstreckt sich nunmehr auf die Sonderräder 5,5 J x 14 H2 , Typ
LAPPLAND 5514, in den Ausführungen wie im Nachtragsgutachten Nr. 55009009 (9.
Ausfertigung) vom 04.11.2015 beschrieben.
Die Sonderräder dürfen auch zur Verwendung mit den in den Anlagen Nr.
4 (2. Ausfertigung)
6, 7 (5. Ausfertigung)
5 (6. Ausfertigung)
20 (8. Ausfertigung)
des Nachtragsgutachtens genannten Bereifungen unter den angegebenen Bedingungen an
den dort aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß §13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
Im Übrigen gelten die im beiliegenden Nachtragsgutachten der Typprüfstelle
Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Köln, vom 04.11.2015
festgehaltenen Angaben.
Flensburg, 21.12.2015
Im Auftrag
Nina Haderup
Anlagen:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nachtragsgutachten Nr. 55009009 (9. Ausfertigung), zur Genehmigung vorgelegt am:
23.11.2015
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der ABE: 47591*09
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Die in der bisherigen Genehmigung enthaltenen Auflagen gelten auch für diesen Nachtrag.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.

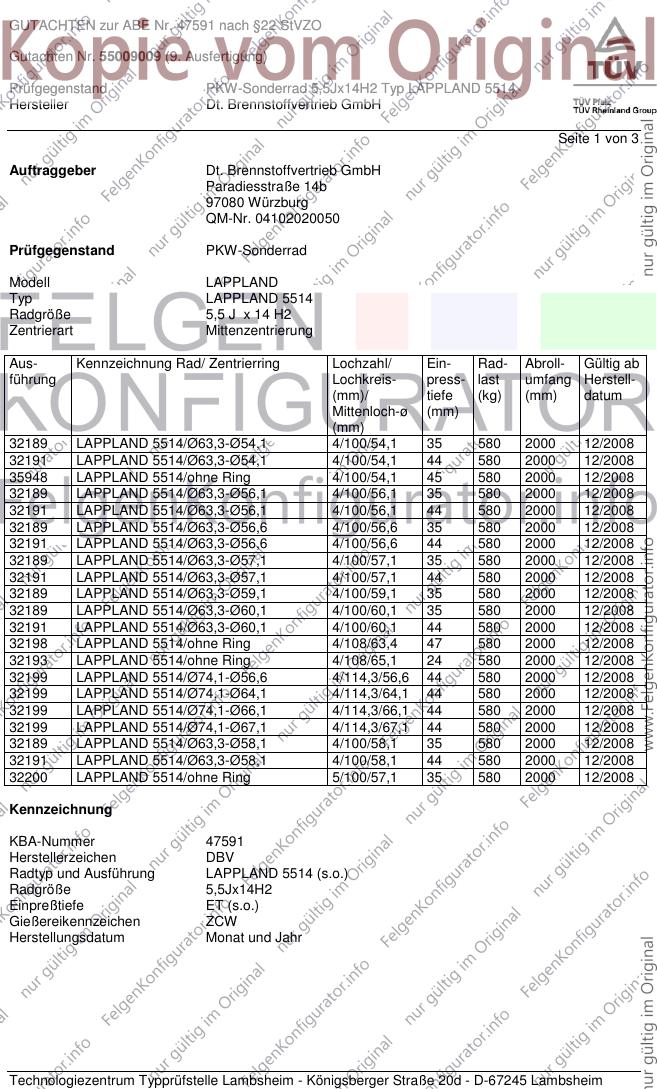

GUTACHTEN zur ABE Nr. 47591 nach §22 StVZO
Gutachten Nr. 55009009 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ LAPPLAND 5514
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 1 von 3
Auftraggeber Dt. Brennstoffvertrieb GmbH
Paradiesstraße 14b
97080 Würzburg
QM-Nr. 04102020050
Prüfgegenstand PKW-Sonderrad
Modell LAPPLAND
Typ LAPPLAND 5514
Radgröße 5,5 J x 14 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
32189 LAPPLAND 5514/Ø63,3-Ø54,1 4/100/54,1 35 580 2000 12/2008
32191 LAPPLAND 5514/Ø63,3-Ø54,1 4/100/54,1 44 580 2000 12/2008
35948 LAPPLAND 5514/ohne Ring 4/100/54,1 45 580 2000 12/2008
32189 LAPPLAND 5514/Ø63,3-Ø56,1 4/100/56,1 35 580 2000 12/2008
32191 LAPPLAND 5514/Ø63,3-Ø56,1 4/100/56,1 44 580 2000 12/2008
32189 LAPPLAND 5514/Ø63,3-Ø56,6 4/100/56,6 35 580 2000 12/2008
32191 LAPPLAND 5514/Ø63,3-Ø56,6 4/100/56,6 44 580 2000 12/2008
32189 LAPPLAND 5514/Ø63,3-Ø57,1 4/100/57,1 35 580 2000 12/2008
32191 LAPPLAND 5514/Ø63,3-Ø57,1 4/100/57,1 44 580 2000 12/2008
32189 LAPPLAND 5514/Ø63,3-Ø59,1 4/100/59,1 35 580 2000 12/2008
32189 LAPPLAND 5514/Ø63,3-Ø60,1 4/100/60,1 35 580 2000 12/2008
32191 LAPPLAND 5514/Ø63,3-Ø60,1 4/100/60,1 44 580 2000 12/2008
32198 LAPPLAND 5514/ohne Ring 4/108/63,4 47 580 2000 12/2008
32193 LAPPLAND 5514/ohne Ring 4/108/65,1 24 580 2000 12/2008
32199 LAPPLAND 5514/Ø74,1-Ø56,6 4/114,3/56,6 44 580 2000 12/2008
32199 LAPPLAND 5514/Ø74,1-Ø64,1 4/114,3/64,1 44 580 2000 12/2008
32199 LAPPLAND 5514/Ø74,1-Ø66,1 4/114,3/66,1 44 580 2000 12/2008
32199 LAPPLAND 5514/Ø74,1-Ø67,1 4/114,3/67,1 44 580 2000 12/2008
32189 LAPPLAND 5514/Ø63,3-Ø58,1 4/100/58,1 35 580 2000 12/2008
32191 LAPPLAND 5514/Ø63,3-Ø58,1 4/100/58,1 44 580 2000 12/2008
32200 LAPPLAND 5514/ohne Ring 5/100/57,1 35 580 2000 12/2008
Kennzeichnung
KBA-Nummer 47591
Herstellerzeichen DBV
Radtyp und Ausführung LAPPLAND 5514 (s.o.)
Radgröße 5,5Jx14H2
Einpreßtiefe ET (s.o.)
Gießereikennzeichen ZCW
Herstellungsdatum Monat und Jahr
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47591 nach §22 StVZO
Gutachten Nr. 55009009 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ LAPPLAND 5514
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 2 von 3
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Impactprüfung
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
4/100 155/55R14 44 580
4/114,3 155/55R14 44 580
4/108 155/55R14 24 580
4/108 155/55R14 47 580
5/100 155/55R14 35 580
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 6,697 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Lambsheim bei der Tüv Pfalz Verkehrswesen
GmbH im Januar 2009 durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47591 nach §22 StVZO
Gutachten Nr. 55009009 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ LAPPLAND 5514
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 3 von 3
Anlagen
Beschreibung - 19.01.2009
Radzeichnung 70151455 10.10.2006
mit Änderung vom 01.07.2013
Verwendungen Anlage 1-21
Beschreibung - 20.09.2011
Beschreibung - 06.08.2012
Beschreibung - 29.04.2013
Beschreibung - 18.09.2013
Beschreibung - 27.02.2014
Beschreibung - 12.03.2014
Beschreibung - 29.04.2015
Das Gutachten umfasst Blatt 1 bis 3.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 4. November 2015
Schmidt 00238466.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
