Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 49954*01
Gerät: Sonderräder für Personenkraftwagen
7 J x 16 EH2+
Typ: RE-01 7016
Inhaber der ABE DBV Deutscher Brennstoffvertrieb
und Hersteller: Würzburg GmbH
DE - 97080 Würzburg
Für die oben bezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird dieser
Nachtrag mit folgender Maßgabe erteilt:
Die sich aus der Allgemeinen Betriebserlaubnis ergebenden Pflichten gelten sinngemäß
auch für den Nachtrag.
In den bisherigen Genehmigungsunterlagen treten die aus diesem Nachtrag ersichtlichen
Änderungen bzw. Ergänzungen ein.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der ABE: 49954*01
Die ABE-Nr. 49954 erstreckt sich nunmehr auf die Sonderräder 7 J x 16 EH2+ ,
Typ RE-01 7016, in den Ausführungen wie im Nachtragsgutachten Nr. 55087514
(3. Ausfertigung) vom 11.11.2015 beschrieben.
Die Sonderräder dürfen auch zur Verwendung mit den in den Anlagen Nr.
3, 5, 8, 9, 10, 11, 12, 13, 14, 16, (2. Ausfertigung)
des Nachtragsgutachtens genannten Bereifungen unter den angegebenen Bedingungen an
den dort aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß §13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
Im Übrigen gelten die im beiliegenden Nachtragsgutachten der Typprüfstelle
Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Köln, vom 11.11.2015
festgehaltenen Angaben.
Flensburg, 23.12.2015
Im Auftrag
Nina Haderup
Anlagen:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nachtragsgutachten Nr. 55087514 (3. Ausfertigung), zur Genehmigung vorgelegt am:
26.11.2015
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der ABE: 49954*01
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Die in der bisherigen Genehmigung enthaltenen Auflagen gelten auch für diesen Nachtrag.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.

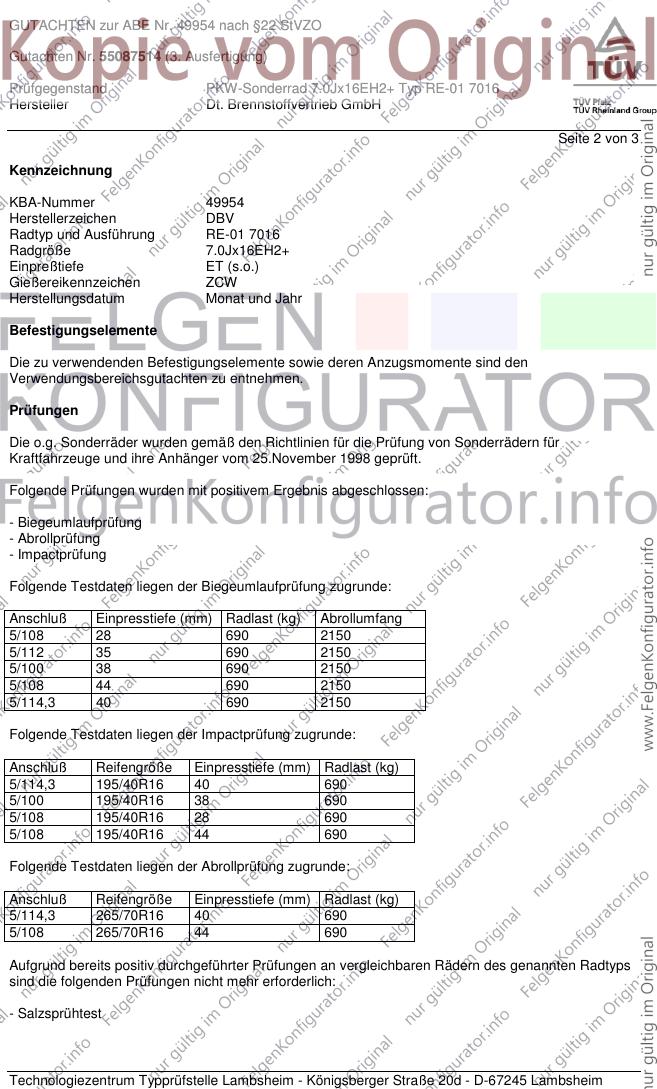

GUTACHTEN zur ABE Nr. 49954 nach §22 StVZO
Gutachten Nr. 55087514 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx16EH2+ Typ RE-01 7016
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 1 von 3
Auftraggeber Dt. Brennstoffvertrieb GmbH
Paradiesstraße 14b
97080 Würzburg
QM-Nr. 04102020050
Prüfgegenstand PKW-Sonderrad
Modell Mauritius
Typ RE-01 7016
Radgröße 7 J x 16 EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
33725 RE-01 7016 / Ø63,3-Ø54,1 5/100/54,1 38 690 2150 8/2014
33726
33725 RE-01 7016 / Ø63,3-Ø56,1 5/100/56,1 38 690 2150 8/2014
33726
33725 RE-01 7016 / Ø63,3-Ø57,1 5/100/57,1 38 690 2150 8/2014
33726
33733 RE-01 7016 / Ø74,1-Ø60,1 5/108/60,1 44 690 2150 8/2014
33734
33733 RE-01 7016 / Ø74,1-Ø63,4 5/108/63,4 44 690 2150 8/2014
33734
33735 RE-01 7016 / Ø74,1-Ø65,1 5/108/65,1 28 690 2150 8/2014
33736
33737 RE-01 7016 / ohne Ring 5/108/65,1 28 690 2150 8/2014
33738
33733 RE-01 7016 / Ø74,1-Ø65,1 5/108/65,1 44 690 2150 8/2014
33734
33727 RE-01 7016 / Ø66,6-Ø57,1 5/112/57,1 35 690 2150 8/2014
33728
33729 RE-01 7016 / Ø66,6-Ø57,1 5/112/57,1 45 690 2150 8/2014
33730
33727 RE-01 7016 / ohne Ring 5/112/66,6 35 690 2150 8/2014
33728
33729 RE-01 7016 / ohne Ring 5/112/66,6 45 690 2150 8/2014
33730
33731 RE-01 7016 / Ø74,1-Ø60,1 5/114,3/60,1 40 690 2150 8/2014
33732
33731 RE-01 7016 / Ø74,1-Ø64,1 5/114,3/64,1 40 690 2150 8/2014
33732
33731 RE-01 7016 / Ø74,1-Ø66,1 5/114,3/66,1 40 690 2150 8/2014
33732
33731 RE-01 7016 / Ø74,1-Ø66,6 5/114,3/66,6 40 690 2150 8/2014
33732
33731 RE-01 7016 / Ø74,1-Ø67,1 5/114,3/67,1 40 690 2150 8/2014
33732
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49954 nach §22 StVZO
Gutachten Nr. 55087514 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx16EH2+ Typ RE-01 7016
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 2 von 3
Kennzeichnung
KBA-Nummer 49954
Herstellerzeichen DBV
Radtyp und Ausführung RE-01 7016
Radgröße 7.0Jx16EH2+
Einpreßtiefe ET (s.o.)
Gießereikennzeichen ZCW
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Anschluß Einpresstiefe (mm) Radlast (kg) Abrollumfang
5/108 28 690 2150
5/112 35 690 2150
5/100 38 690 2150
5/108 44 690 2150
5/114,3 40 690 2150
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/114,3 195/40R16 40 690
5/100 195/40R16 38 690
5/108 195/40R16 28 690
5/108 195/40R16 44 690
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/114,3 265/70R16 40 690
5/108 265/70R16 44 690
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49954 nach §22 StVZO
Gutachten Nr. 55087514 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx16EH2+ Typ RE-01 7016
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 3 von 3
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 9,07 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Lambsheim, September 2014 durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Anlagen
Beschreibung - 15.09.2014
Radzeichnung Bl. 1+2 50591670 30.07.2014
mit Änderung vom 27.04.2015
Befestigungsmittelzeichnung 00012012 19.03.2012
Zentrierringzeichnung 63,3mm 02.10.2007
Zentrierringzeichnung 66,6mm 01.10.2007
Zentrierringzeichnung 74,1mm 01.10.2007
Nabenkappenzeichnung DBV60mm+U1MF 19.07.2012
Verwendungen Anlage 1-17
Beschreibung - 04.05.2015
Beschreibung - 09.11.2015
Das Gutachten umfasst Blatt 1 bis 3.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 11. November 2015
Schmidt 00238820.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
