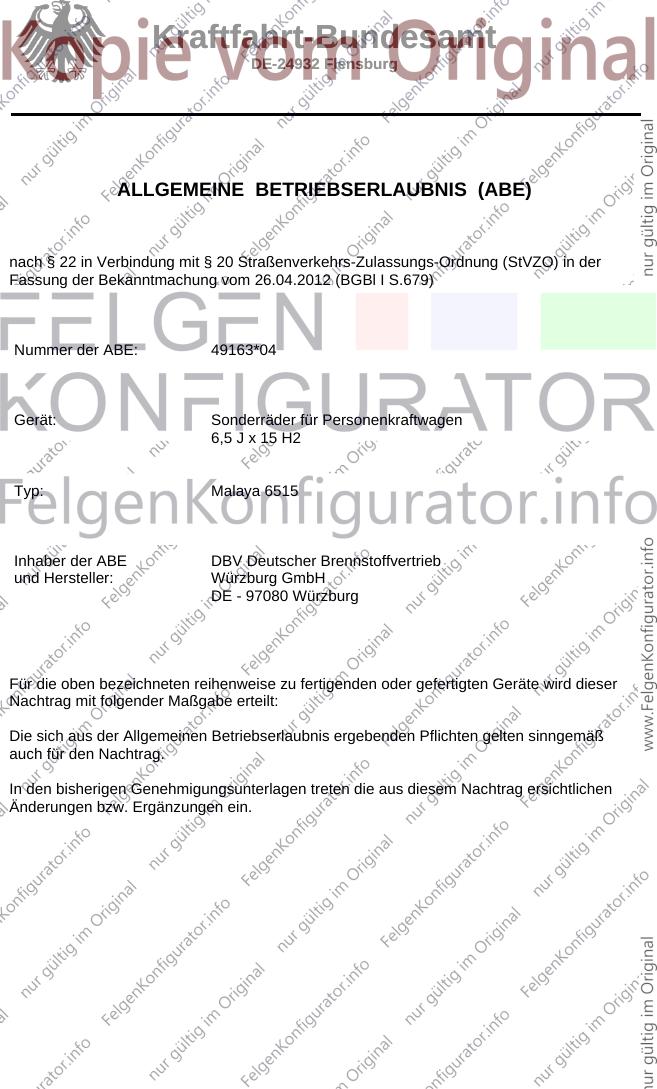

Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 49163*04
Gerät: Sonderräder für Personenkraftwagen
6,5 J x 15 H2
Typ: Malaya 6515
Inhaber der ABE DBV Deutscher Brennstoffvertrieb
und Hersteller: Würzburg GmbH
DE - 97080 Würzburg
Für die oben bezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird dieser
Nachtrag mit folgender Maßgabe erteilt:
Die sich aus der Allgemeinen Betriebserlaubnis ergebenden Pflichten gelten sinngemäß
auch für den Nachtrag.
In den bisherigen Genehmigungsunterlagen treten die aus diesem Nachtrag ersichtlichen
Änderungen bzw. Ergänzungen ein.
Kraftfahrt-Bundesamt
DE-24932 Flensburg

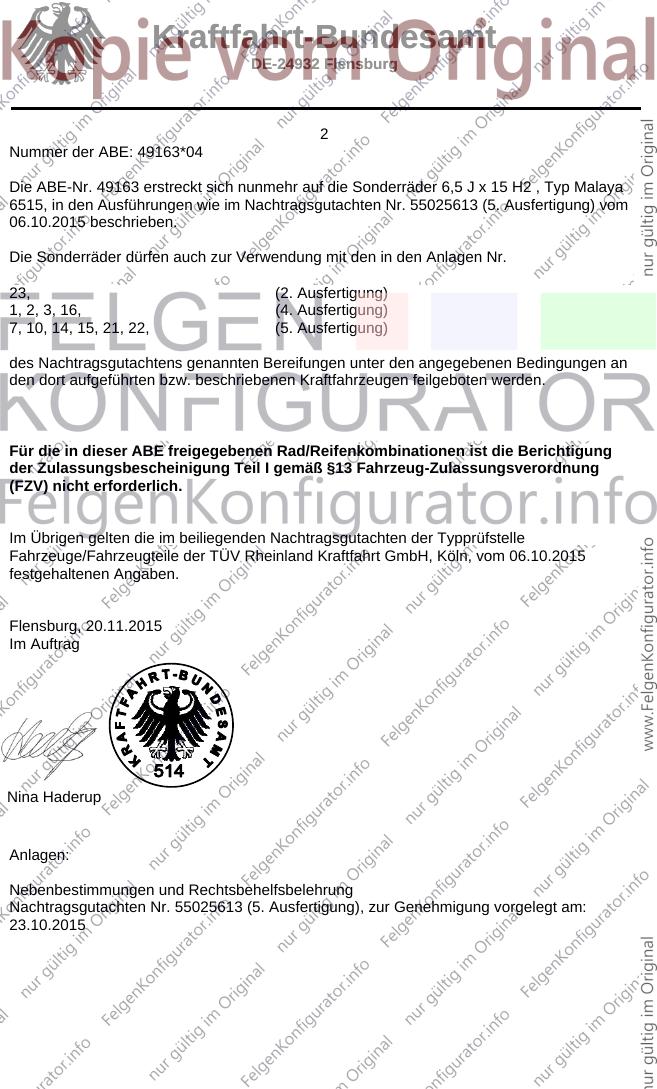

2
Nummer der ABE: 49163*04
Die ABE-Nr. 49163 erstreckt sich nunmehr auf die Sonderräder 6,5 J x 15 H2 , Typ Malaya
6515, in den Ausführungen wie im Nachtragsgutachten Nr. 55025613 (5. Ausfertigung) vom
06.10.2015 beschrieben.
Die Sonderräder dürfen auch zur Verwendung mit den in den Anlagen Nr.
23, (2. Ausfertigung)
1, 2, 3, 16, (4. Ausfertigung)
7, 10, 14, 15, 21, 22, (5. Ausfertigung)
des Nachtragsgutachtens genannten Bereifungen unter den angegebenen Bedingungen an
den dort aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß §13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
Im Übrigen gelten die im beiliegenden Nachtragsgutachten der Typprüfstelle
Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Köln, vom 06.10.2015
festgehaltenen Angaben.
Flensburg, 20.11.2015
Im Auftrag
Nina Haderup
Anlagen:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nachtragsgutachten Nr. 55025613 (5. Ausfertigung), zur Genehmigung vorgelegt am:
23.10.2015
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der ABE: 49163*04
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Die in der bisherigen Genehmigung enthaltenen Auflagen gelten auch für diesen Nachtrag.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.

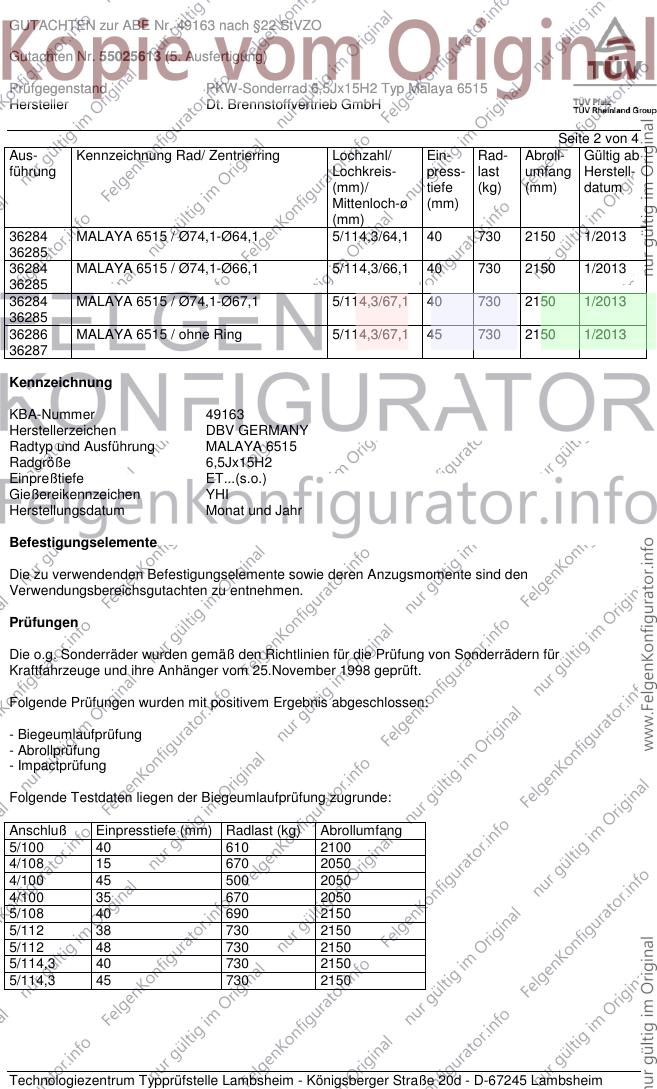

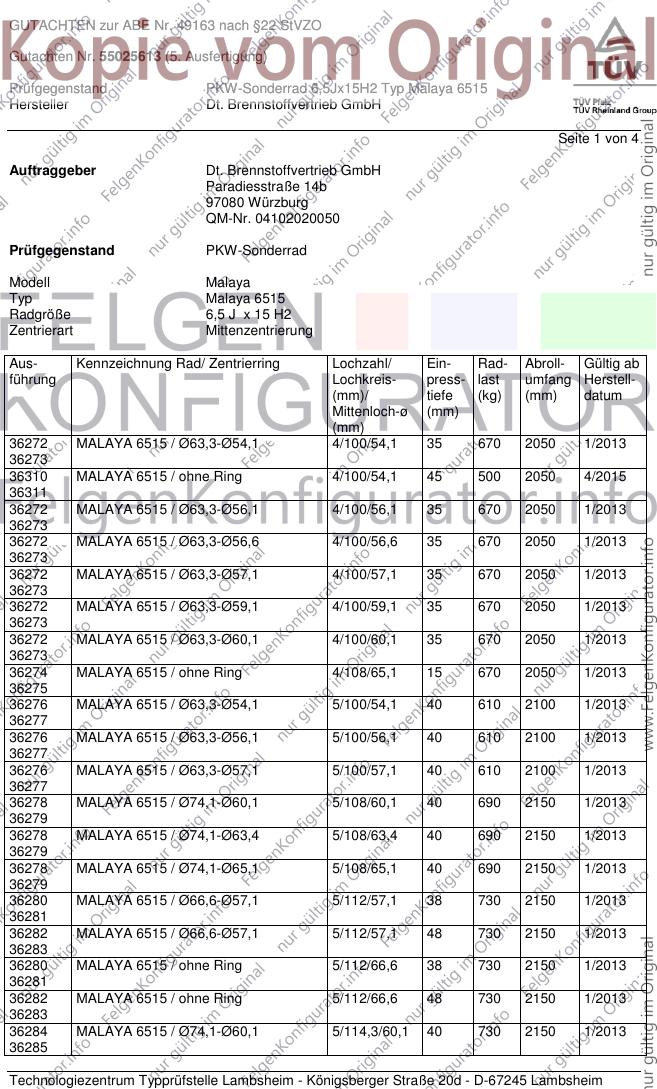

GUTACHTEN zur ABE Nr. 49163 nach §22 StVZO
Gutachten Nr. 55025613 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ Malaya 6515
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 1 von 4
Auftraggeber Dt. Brennstoffvertrieb GmbH
Paradiesstraße 14b
97080 Würzburg
QM-Nr. 04102020050
Prüfgegenstand PKW-Sonderrad
Modell Malaya
Typ Malaya 6515
Radgröße 6,5 J x 15 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
36272 MALAYA 6515 / Ø63,3-Ø54,1 4/100/54,1 35 670 2050 1/2013
36273
36310 MALAYA 6515 / ohne Ring 4/100/54,1 45 500 2050 4/2015
36311
36272 MALAYA 6515 / Ø63,3-Ø56,1 4/100/56,1 35 670 2050 1/2013
36273
36272 MALAYA 6515 / Ø63,3-Ø56,6 4/100/56,6 35 670 2050 1/2013
36273
36272 MALAYA 6515 / Ø63,3-Ø57,1 4/100/57,1 35 670 2050 1/2013
36273
36272 MALAYA 6515 / Ø63,3-Ø59,1 4/100/59,1 35 670 2050 1/2013
36273
36272 MALAYA 6515 / Ø63,3-Ø60,1 4/100/60,1 35 670 2050 1/2013
36273
36274 MALAYA 6515 / ohne Ring 4/108/65,1 15 670 2050 1/2013
36275
36276 MALAYA 6515 / Ø63,3-Ø54,1 5/100/54,1 40 610 2100 1/2013
36277
36276 MALAYA 6515 / Ø63,3-Ø56,1 5/100/56,1 40 610 2100 1/2013
36277
36276 MALAYA 6515 / Ø63,3-Ø57,1 5/100/57,1 40 610 2100 1/2013
36277
36278 MALAYA 6515 / Ø74,1-Ø60,1 5/108/60,1 40 690 2150 1/2013
36279
36278 MALAYA 6515 / Ø74,1-Ø63,4 5/108/63,4 40 690 2150 1/2013
36279
36278 MALAYA 6515 / Ø74,1-Ø65,1 5/108/65,1 40 690 2150 1/2013
36279
36280 MALAYA 6515 / Ø66,6-Ø57,1 5/112/57,1 38 730 2150 1/2013
36281
36282 MALAYA 6515 / Ø66,6-Ø57,1 5/112/57,1 48 730 2150 1/2013
36283
36280 MALAYA 6515 / ohne Ring 5/112/66,6 38 730 2150 1/2013
36281
36282 MALAYA 6515 / ohne Ring 5/112/66,6 48 730 2150 1/2013
36283
36284 MALAYA 6515 / Ø74,1-Ø60,1 5/114,3/60,1 40 730 2150 1/2013
36285
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49163 nach §22 StVZO
Gutachten Nr. 55025613 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ Malaya 6515
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 2 von 4
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
36284 MALAYA 6515 / Ø74,1-Ø64,1 5/114,3/64,1 40 730 2150 1/2013
36285
36284 MALAYA 6515 / Ø74,1-Ø66,1 5/114,3/66,1 40 730 2150 1/2013
36285
36284 MALAYA 6515 / Ø74,1-Ø67,1 5/114,3/67,1 40 730 2150 1/2013
36285
36286 MALAYA 6515 / ohne Ring 5/114,3/67,1 45 730 2150 1/2013
36287
Kennzeichnung
KBA-Nummer 49163
Herstellerzeichen DBV GERMANY
Radtyp und Ausführung MALAYA 6515
Radgröße 6,5Jx15H2
Einpreßtiefe ET...(s.o.)
Gießereikennzeichen YHI
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Anschluß Einpresstiefe (mm) Radlast (kg) Abrollumfang
5/100 40 610 2100
4/108 15 670 2050
4/100 45 500 2050
4/100 35 670 2050
5/108 40 690 2150
5/112 38 730 2150
5/112 48 730 2150
5/114,3 40 730 2150
5/114,3 45 730 2150
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49163 nach §22 StVZO
Gutachten Nr. 55025613 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ Malaya 6515
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 3 von 4
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
4/100/54,1 185/50R15 45 670
5/114,3 185/50R15 40 730
5/114,3 185/50R15 45 730
4/100 185/50R15 35 670
4/108 185/50R15 15 670
5/100 185/50R15 40 610
5/108 185/50R15 40 730
5/112 185/50R15 48 730
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/114,3 235/70R15 40 730
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 8,551 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in TUV Rheinland Malaysia, Subang Jaya ab Januar
2013 durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49163 nach §22 StVZO
Gutachten Nr. 55025613 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ Malaya 6515
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 4 von 4
Anlagen
Beschreibung - 18.03.2013
Radzeichnung Blatt 1-3 ML536L-6515H2_DBV_10 13.09.2012
mit Änderung vom 02.04.2015
Befestigungsmittelzeichnung 00012012 19.03.2012
Zentrierringzeichnung 66,6 02.10.2007
Zentrierringzeichnung 63,3 02.10.2007
Zentrierringzeichnung 74,1 02.10.2007
Nabenkappenzeichnung 52221355F-2 04.06.2010
Verwendungen Anlage 1-25 13.03.2013
Beschreibung - 08.10.2013
Beschreibung - 12.03.2014
Beschreibung - 25.03.2015
Beschreibung - 24.09.2015
Das Gutachten umfasst Blatt 1 bis 4.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 6. Oktober 2015
Schmidt 00236523.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
