Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 48443*09
Gerät: Sonderräder für Pkw
6,5 J x 16 H2
Typ: AS1-6516
§22 48443*09
Inhaber der ABE und GEWE Reifengroßhandel GmbH
Hersteller: DE-67661 Kaiserslautern
Für die oben bezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird diese
Genehmigung mit folgender Maßgabe erteilt:
Die genehmigte Einrichtung erhält das Typzeichen
KBA 48443
Dieses von Amts wegen zugeteilte Zeichen ist auf jedem Stück der laufenden Fertigung in
der vorstehenden Anordnung dauerhaft und jederzeit von außen gut lesbar anzubringen.
Zeichen, die zu Verwechslungen mit einem amtlichen Typzeichen Anlass geben können,
dürfen nicht angebracht werden.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der Genehmigung: 48443*09
Die ABE-Nr. 48443*09 erstreckt sich auf die Räder 6,5 J x 16 H2, Typ AS1-6516, in den
Ausführungen wie im Gutachten Nr. 55061811 (10. Ausfertigung) vom 15.07.2016
beschrieben.
Die Räder dürfen nur zur Verwendung mit den in der/n Anlage/n
1, 3, 5 6. Ausfertigung
2, 10,13, 14, 15, 16, 20, 21, 24, 25 7. Ausfertigung
6, 22 4. Ausfertigung
9, 11, 23 8. Ausfertigung
12 5. Ausfertigung
des Gutachtens genannten Bereifungen unter den angegebenen Bedingungen an den dort
aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß §13 Fahrzeug-Zulassungsverordnung
§22 48443*09
(FZV) nicht erforderlich.
An jedem Gerät der laufenden Fertigung sind an den aus den Prüfunterlagen ersichtlichen
Stellen gut lesbar und dauerhaft,
der Name des Herstellers oder das Herstellerzeichen,
die Felgengröße,
der Typ und die Ausführung des Rades,
das Herstelldatum (Monat und Jahr),
das Typzeichen und
die Einpresstiefe anzubringen.
Sofern Mittenzentrierringe verwendet werden, sind diese mit dem Innen- und
Außendurchmesser zu kennzeichnen.
Im Übrigen gelten die im beiliegenden Gutachten nebst Anlagen des Technischen Dienstes
Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH, vom 15.07.2016
festgehaltenen Angaben.
Das geprüfte Muster ist so aufzubewahren, dass es noch fünf Jahre nach Erlöschen der ABE
in zweifelsfreiem Zustand vorgewiesen werden kann.
Flensburg, 15.08.2016
Im Auftrag
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Inhaltsverzeichnis zur Allgemeinen Betriebserlaubnis
Zur Allgemeinen Betriebserlaubnis Nr.: 48443*09
Ausgabedatum: 29.08.2011 letztes Änderungsdatum: 15.08.2016
1. Nebenbestimmungen und Rechtsbehelfsbelehrung
2. Beschreibungsbogen Nr.: Datum:
wie bisher
letztes Änderungsdatum:
3. Prüfbericht(e) Nr.: Datum:
55061811 (7. Ausfertigung) 10.08.2015
55061811 (8. Ausfertigung) 13.10.2015
§22 48443*09
55061811 (9. Ausfertigung) 21.01.2016
55061811 (10. Ausfertigung) 15.07.2016
4. Beschreibung der Änderungen:
Erweiterung des Verwendungsbereiches
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der Genehmigung: 48443*09
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Jede Einrichtung, die dem genehmigten Typ entspricht, ist gemäß der angewendeten
Vorschrift zu kennzeichnen.
Das Genehmigungszeichen lautet wie folgt:
KBA 48443
Die Einzelerzeugnisse der reihenweisen Fertigung müssen mit den Genehmigungs-
unterlagen genau übereinstimmen. Änderungen an den Einzelerzeugnissen sind nur mit
ausdrücklicher Zustimmung des Kraftfahrt-Bundesamtes gestattet.
Änderungen der Firmenbezeichnung, der Anschrift und der Fertigungsstätten sowie eines bei
der Erteilung der Genehmigung benannten Zustellungsbevollmächtigten oder
§22 48443*09
bevollmächtigten Vertreters sind dem Kraftfahrt-Bundesamt unverzüglich mitzuteilen.
Verstöße gegen diese Bestimmungen können zum Widerruf der Genehmigung führen und
können überdies strafrechtlich verfolgt werden.
Die Genehmigung erlischt, wenn sie zurückgegeben oder entzogen wird, oder der
genehmigte Typ den Rechtsvorschriften nicht mehr entspricht. Der Widerruf kann
ausgesprochen werden, wenn die für die Erteilung und den Bestand der Genehmigung
geforderten Voraussetzungen nicht mehr bestehen, wenn der Genehmigungsinhaber gegen
die mit der Genehmigung verbundenen Pflichten - auch soweit sie sich aus den zu dieser
Genehmigung zugeordneten besonderen Auflagen ergeben - verstößt oder wenn sich
herausstellt, dass der genehmigte Typ den Erfordernissen der Verkehrssicherheit oder des
Umweltschutzes nicht entspricht.
Das Kraftfahrt-Bundesamt kann jederzeit die ordnungsgemäße Ausübung der durch diese
Genehmigung verliehenen Befugnisse, insbesondere die genehmigungsgerechte Fertigung
sowie die Maßnahmen zur Übereinstimmung der Produktion, nachprüfen. Es kann zu diesem
Zweck Proben entnehmen oder entnehmen lassen. Dem Kraftfahrt-Bundesamt und/oder
seinen Beauftragten ist ungehinderter Zutritt zu Produktions- und Lagerstätten zu gewähren.
Die mit der Erteilung der Genehmigung verliehenen Befugnisse sind nicht übertragbar.
Schutzrechte Dritter werden durch diese Genehmigung nicht berührt.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Approval No.: 48443*09
- Attachment -
Collateral clauses and instruction on right to appeal
Collateral clauses
All equipment which corresponds to the approved type is to be identified according to the
applied regulation.
The approval identification is as follows: - see German version -
The individual production of serial fabrication must be in exact accordance with the approval
documents. Changes in the individual production are only allowed with express consent of
the Kraftfahrt-Bundesamt.
Changes in the name of the company, the address and the manufacturing plant as well as
one of the parties given the authority to delivery or authorised representative named when
the approval was granted is to be immediately disclosed to the Kraftfahrt-Bundesamt.
Breach of this regulation can lead to recall of the approval and moreover can be legally
prosecuted.
§22 48443*09
The approval expires if it is returned or withdrawn or if the type approved no longer complies
with the legal requirements. The revocation can be made if the demanded requirements for
issuance and the continuance of the approval no longer exist, if the holder of the approval
violates the duties involved in the approval, also to the extent that they result from the
assigned conditions to this approval, or if it is determined that the approved type does not
comply with the requirements of traffic safety or environmental protection.
The Kraftfahrt-Bundesamt may check the proper exercise of the conferred authority taken
from this approval at any time. In particular this means the compliant production as well as
the measures for conformity of production. For this purpose samples can be taken or have
taken. The employees or the representatives of the Kraftfahrt-Bundesamt may get
unhindered access to the production and storage facilities.
The conferred authority contained with issuance of this approval is not transferable. Trade
mark rights of third parties are not affected with this approval.
Instruction on right to appeal
This approval can be appealed within one month after notification. The appeal is to be filed in
writing or as a transcript at the Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg.
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Gutachten Nr. 55061811 (10. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 1 von 3
Auftraggeber Gewe Reifengroßhandel GmbH
Hans Geiger Straße 15
D-67661 Kaiserslautern
QM-Nr. 49 02 0160905
Prüfgegenstand PKW-Sonderrad
Modell AS1
Typ AS1-6516
Radgröße 6,5 J x 16 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ Mitten- tiefe (kg) (mm) datum
loch-ø (mm) (mm)
X2 AS1-6516 X2 / Ø64 / Ø54,1 4/100/54,1 38 600 1995 6/2011
X2 AS1-6516 X2 / Ø64 / Ø54,1 4/100/54,1 45 600 1995 6/2011
X2 AS1-6516 X2 / Ø64 / Ø56,1 4/100/56,1 38 600 1995 6/2011
X2 AS1-6516 X2 / Ø64 / Ø56,1 4/100/56,1 45 600 1995 6/2011
X2 AS1-6516 X2 / Ø64 / Ø56,6 4/100/56,6 38 600 1995 6/2011
X2 AS1-6516 X2 / Ø64 / Ø56,6 4/100/56,6 45 600 1995 6/2011
X2 AS1-6516 X2 / Ø64 / Ø57,1 4/100/57,1 38 600 1995 6/2011
§22 48443*09
Del AS1-6516 X2 / Ø64 / Ø57,1 4/100/57,1 45 600 1995 6/2011
X2 AS1-6516 X2 / Ø64 / Ø59,1 4/100/59,1 38 600 1995 6/2011
Del AS1-6516 X2 / Ø64 / Ø59,1 4/100/59,1 45 600 1995 6/2011
X2 AS1-6516 X2 / Ø64 / Ø60,1 4/100/60,1 38 600 1995 6/2011
X2 AS1-6516 X2 / Ø64 / Ø60,1 4/100/60,1 45 600 1995 6/2011
F2 AS1-6516 F2 / ohne Ring 4/108/63,4 40 600 1995 6/2011
PE AS1-6516 PE / ohne Ring 4/108/65,1 25 600 1995 5/2011
V6 AS1-6516 V6 / ohne Ring 5/100/57,1 38 630 2050 4/2011
T1 AS1-6516 T1 / ohne Ring 5/114,3/60,1 38 700 2100 4/2011
W4 AS1-6516 W4 / Ø72,5 / Ø60,1
T1 AS1-6516 T1 / ohne Ring 5/114,3/60,1 45 700 2100 4/2011
W4 AS1-6516 W4 / Ø72,5 / Ø60,1
T1 AS1-6516 T1 / ohne Ring 5/114,3/60,1 50 700 2100 4/2011
W4 AS1-6516 W4 / Ø72,5 / Ø60,1
H1 AS1-6516 H1 / ohne Ring 5/114,3/64,1 38 700 2100 4/2011
W4 AS1-6516 W4 / Ø72,5 / Ø64,1
H1 AS1-6516 H1 / ohne Ring 5/114,3/64,1 45 700 2100 4/2011
W4 AS1-6516 W4 / Ø72,5 / Ø64,1
H1 AS1-6516 H1 / ohne Ring 5/114,3/64,1 50 700 2100 4/2011
W4 AS1-6516 W4 / Ø72,5 / Ø64,1
N1 AS1-6516 N1 / ohne Ring 5/114,3/66,1 38 700 2100 4/2011
W4 AS1-6516 W4 / Ø72,5 / Ø66,1
N1 AS1-6516 N1 / ohne Ring 5/114,3/66,1 45 700 2100 4/2011
W4 AS1-6516 W4 / Ø72,5 / Ø66,1
N1 AS1-6516 N1 / ohne Ring 5/114,3/66,1 50 700 2100 4/2011
W4 AS1-6516 W4 / Ø72,5 / Ø66,1
K1 AS1-6516 K1 / ohne Ring 5/114,3/67,1 38 700 2100 4/2011
W4 AS1-6516 W4 / Ø72,5 / Ø67,1
K1 AS1-6516 K1 / ohne Ring 5/114,3/67,1 45 700 2100 4/2011
W4 AS1-6516 W4 / Ø72,5 / Ø67,1
K1 AS1-6516 K1 / ohne Ring 5/114,3/67,1 50 700 2100 4/2011
W4 AS1-6516 W4 / Ø72,5 / Ø67,1
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Gutachten Nr. 55061811 (10. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 2 von 3
Kennzeichnung
KBA-Nummer 48443
Herstellerzeichen TEC by ASA
Radtyp und Ausführung AS1-6516 (s.o.)
Radgröße 6,5Jx16H2
Einpreßtiefe ET (s.o.)
Gießereikennzeichen MSI
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den Verwendungsbe-
reichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für Kraftfahr-
zeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
§22 48443*09
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Anschluß Einpresstiefe (mm) Radlast (kg) Abrollumfang
5/114,3 38 700 2100
5/114,3 45 700 2100
5/114,3 50 700 2100
5/100 38 630 2050
4/108 25 600 1995
4/100 38 600 1995
4/100 45 600 1995
4/108 40 600 1995
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
4/108/65,1 165/50R16 25 600
5/100/57,1 165/50R16 38 630
5/114,3 165/50R16 45 700
5/114,3 165/50R16 50 700
4/100 165/50R16 45 600
4/108 165/50R16 40 600
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/114,3 235/75R16 50 700
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Gutachten Nr. 55061811 (10. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 3 von 3
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten Werkstof-
fes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 8,51 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in in Subang Jaya beim TUV Rheinland Malaysia
Sdn. Bhd. ab Mai 2011 durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten Bedin-
gungen zu verwenden.
§22 48443*09
Anlagen
Beschreibung - 29.05.2011
Radzeichnung AS1-6516-01 Bl.1-3 16.02.2011
mit Änderung vom 07.06.2011
PDF BFM Zusammenstellung Stand 01 20.05.2011
mit Änderung vom 06.12.2013
Befestigungsmittelzeichnung ZSZM-02 25.11.2008
Zentrierring-Zusammenstellung Stand 02 03.06.2011
mit Änderung vom 25.06.2014
Verwendungen Anlagen 01 bis 25
Das Gutachten umfasst Blatt 1 bis 3.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 15. Juli 2016
Coen
BW/CC 00253884.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55061811 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 1 von 12
Auftraggeber Gewe Reifengroßhandel GmbH
Hans Geiger Straße 15
D-67661 Kaiserslautern
QM-Nr. 49 02 0160905
Prüfgegenstand PKW-Sonderrad
Modell AS1
Typ AS1-6516
Radgröße 6,5Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
X2 AS1-6516 X2 / Ø64 / Ø54,1 4/100/54,1 38 600 1995
Kennzeichnungen
KBA-Nummer 48443
Herstellerzeichen TEC by ASA
Radtyp und Ausführung AS1-6516 (s.o.)
Radgröße 6,5Jx16H2
Einpresstiefe ET (s.o.)
§22 48443*09
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M12x1,5 Kegel 60° 100 26
S03 Schraube M12x1,5 Kegel 60° 100 30
S04 Mutter M12x1,25 Kegel 60° 90 -
S05 Mutter M12x1,5 Kegel 60° 100 -
S06 Mutter M12x1,5 Kegel 60° 110 -
S07 Mutter M12x1,5 Kegel 60° 130 -
S08 Schraube M12x1,5 Kegel 60° 90 30
S09 Mutter M12x1,5 (D6sp) Kegel 60° 110 -
S10 Mutter M12x1,25 (D2sp) Kegel 60° 90 -
S11 Mutter M12x1,25 (D2sp) Kegel 60° 100 -
S12 Mutter M12x1,5 (D6sp) Kegel 60° 100 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Citroen, Daihatsu, Hyundai
Kia, Mazda, Opel, Peugeot
Subaru, Suzuki, Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55061811 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Citroen C1 (I) 40, 50 195/40R16 K14 K2b K36 K42 K56 A01 A12 A14
P*****, PG A21 Y84 S02
e11*2001/116*
0238*00-10;
e11*2007/46*0056*..
- 3 Türer -
- incl. Facelift 2012
Daihatsu Charade 73 185/50R16 A12 A14 A21
XP9F 73 195/45R16 Flh V16 S06
e11*2001/116*0249*. 73 195/50R16 A01 K1a K2b K42 K56
73 205/45R16
Daihatsu Materia 67,76 195/45R16 A12 A14 A21
M4 67,76 205/45R16 A01 K1a K42 A58 S09
e13*2001/116*0198*.
Daihatsu Sirion 51-76 195/45R16 K42 K56 A01 A12 A14
M3 51-76 205/45R16 K1a K1b K2b K42 K44 K56 A21 A58 S05
e13*2003/97*0147*..,
e13*2001/116*0147*.
§22 48443*09
Hyundai Accent 71-83 185/50R16 A12 A14 A21
MC 71-83 195/45R16 T80 T84 Flh S06
e4*2001/116*0103*.., 71-83 195/50R16 A01 K1a K2b
71-83 205/45R16 A01 K1a
Hyundai Accent 71-83 185/50R16 A01 K1a A12 A14 A21
MC, MCT 71-83 195/45R16 T80 T84 Sth S06
e4*2001/116*0103*.., 71-83 195/50R16 A01 K1a K56
e4*2001/116*0110* 71-83 205/45R16 A01 K1a
Hyundai Getz 46-81 195/45R16 K1a K2b K42 A01 A12 A14
TB, TBI 46-81 205/40R16 K1a K2b K42 A21 Flh S06
e4*98/14*0066*..,
e4*2001/116*0123*..
Hyundai i10 48-64 195/40R16 K1a K1b K2b A01 A12 A14
IA, IA-HME 48-64 195/45R16 K1c K2b K8e A21 A58 Flh
e11*2007/46*1008*..; 48-64 205/45R16 K1c K2b K8e Y13 S06
e13*2007/46*1602*..
Hyundai i10 47-63 195/40R16 K1c K2b K41 T80 A01 A12 A14
PA A21 A58 Flh
e4*2001/116*0131*.. S06
Hyundai i20 55-88 185/55R16 K1c A01 A12 A14
GB, GB-HME 55-88 195/50R16 K1c K2b A21 Cpe Flh
e11*2007/46*1600*..; 55-88 195/55R16 K1c K2b KOV S06
e13*2007/46*1603*.. 55-88 205/50R16 K1c K2b K5b K8h
- Fließheck
- Coupé
Hyundai i20 55-94 185/50R16 K1c K2b T81 A01 A12 A14
PB, PBT 55-94 195/45R16 K1c K2b T80 T84 A21 Flh S06
e11*2001/116*0333*. 55-94 195/50R16 K1c K2b
e11*2007/46*0129*.. 55-94 205/45R16 K1c K2b
- incl. Facelift 2012
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55061811 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Hyundai i20 Active 66-88 185/55R16 A12 A14 A21
GB, GB-HME 66-88 195/50R16 Flh KMV S06
e11*2007/46*1600*..; 66-88 195/55R16
e13*2007/46*1603*.. 66-88 205/50R16
Kia Picanto 44-55 195/40R16 K1c K2b K41 K42 K45 T80 A01 A12 A14
BA A21 Flh S05
e4*2001/116*0085*..
Kia Picanto 48-63 195/40R16 K1c K2c K6h K8m A01 A12 A14
TA A21 A58 Flh
e4*2007/46*0256*.. S05
Kia Rio 60-72 195/40R16 K42 K45 K66 A01 A12 A14
DC 60-72 195/45R16 K42 K45 K66 A21 BK5 S06
e11*98/14*0132*04-..
- Facelift 2003
Kia Rio 55-73 195/40R16 K42 K45 K66 A01 A12 A14
DC 55-73 195/45R16 K42 K45 K66 A21 BK5 S03
e11*98/14*
0132*00-03
Kia Rio 65-83 185/50R16 T81 A12 A14 A21
§22 48443*09
DE 65-83 195/45R16 T80 T84 Flh S06
e4*2001/116*0093*.. 65-83 195/50R16 A01 K1a K2b
65-83 205/45R16
Kia Rio 55-80 185/55R16 A12 A14 A21
UB 55-80 195/50R16 A58 Flh S06
e11*2007/46*0195*.. 55-80 195/55R16
- incl. Facelift 2015
Mazda 2 (II) 50-76 195/45R16 A12 A14 A21
DE, DE1 50-76 205/45R16 Flh S06
e13*2001/116*0254*,
e13*2001/116*0255*.
Mazda 2 (III) 55-85 185/55R16 A12 A14 A21
DJ1 55-85 185/60R16 Flh S06
e1*2007/46*1335*.. 55-85 195/55R16
Mazda 323 52-84 195/45R16 K42 R37 T80 A01 A12 A14
BJ, BJD 52-96 195/50R16 K41 K42 A21 Car Lim
e1*97/27*0094*.., 52-96 205/45R16 K1a K2b K41 K42 S06
e1*98/14*0094*..,
e1*98/14*0181*..
Mazda Demio 46-55 195/40R16 K1a K2b K42 K70 K71 A01 A12 A14
DW A21 S06
e1*97/27*0093*..,
e1*98/14*0093*..
Mazda MX-5 (II) 81-107 195/45R16 R37 A12 A14 A21
NB, NBD 81-107 205/45R16 B03 S09
e11*96/79*0083*..,
e11*98/14*0083*..,
e1*98/14*0192*..
Mazda MX-5 1,5l (IV) 96 195/50R16 A12 A14 A21 Cbo
ND 96 205/45R16 A90 S07
e11*2007/46*2661*.. 96 205/50R16 A01 A12 K1a K1b K3u
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55061811 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Mazda MX-5 2,0l (IV) 118 195/50R16 A12 A14 A21 Cbo
ND 118 205/45R16 A90 S07
e11*2007/46*2661*.. 118 205/50R16 A01 A12 K1a K1b
Opel Agila 43-55 195/40R16 K1c K2b K42 K45 K56 T80 A01 A12 A14
H00 A21 S10
e1*98/14*0141*00-07
bis MJ2003
Opel Agila 43-59 195/40R16 K1c K2b K42 K45 K56 T80 A01 A12 A14
H00 A21 S02
e1*98/14*0141*08-..
ab MJ2004
Opel Agila (II) 48-69 185/50R16 K1c K2b K42 A01 A12 A14
H-B 48-69 195/45R16 K1a K2b K42 A21 S08
e4*2001/116*0135*.. 48-69 195/50R16 K1c K2c K41 K42
48-69 205/45R16 K1c K2b K41 K42
Peugeot 107 40, 50 195/40R16 K14 K2b K36 K42 K56 A01 A12 A14
P*****, PG A21 Y84 S02
e11*2001/116*
0237*00-10;
§22 48443*09
e11*2007/46*0057*..
- 3 Türer -
- incl. Facelift 2012
Subaru Justy 51 195/45R16 K42 K56 A01 A12 A14
M3, M3G 51 205/45R16 K1a K1b K2b K42 K44 K56 A21 A58 S12
e13*2001/116*,
2003/97*0147*03-..,
e11*2001/116*0354*.
Subaru Justy G3X 51-73 185/50R16 K1c K2c K42 A01 A12 A14
NH 51-73 195/45R16 K1c K2c K42 A21 S03
e4*2001/116*0071*.. 51-73 205/45R16 K1c K2c K42 K44
Suzuki Baleno 66-82 185/50R16 K2b A01 A12 A14
EW 66-82 185/55R16 K2b A21 A58 Flh
e6*2007/46*0177*.. 66-82 195/50R16 K1c K2b K6c K6j V16 S11
66-82 205/45R16 K1c K2b K6j
66-82 205/50R16 K1c K2b K6c K6j
Suzuki Ignis 61 195/45R16 B51 K1c K42 K45 A01 A12 A14
FH A21 S04
e4*98/14*0047*..
Suzuki Ignis 51-73 185/50R16 K1c K2b K42 A01 A12 A14
MH 51-73 195/45R16 K1c K2b K42 A21 KMV S03
e4*2001/116*0070*.. 51-73 205/45R16 K1c K2b K42 K44
- mit Radhaus-
Verbreiterungen
Suzuki Ignis 51-73 185/50R16 K1c K2c K42 A01 A12 A14
MH 51-73 195/45R16 K1c K2c K42 A21 KOV S03
e4*2001/116*0070*.. 51-73 205/45R16 K1c K2c K42 K44
- ohne Radhaus-
Verbreiterungen
Suzuki Ignis Sport 80 195/45R16 K42 A01 A12 A14
FH A21 KMV Skb
e4*98/14*0047*.. S04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55061811 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
- breite Karosserie
Suzuki Liana 66-79 195/45R16 T80 A12 A14 A21
ER 66-79 195/50R16 Flh Lim S04
e4*98/14*0054*.., 66-79 205/45R16
e4*2001/116*0054*..
Suzuki Splash 48-69 185/50R16 K1c K2b K42 A01 A12 A14
EX 48-69 195/45R16 K1a K2b K42 A21 S08
e4*2001/116*0130*..; 48-69 195/50R16 K1c K2c K41 K42
e4*2007/46*0283*.. 48-69 205/45R16 K1c K2b K41 K42
Suzuki Swift 67-75 185/50R16 A12 A14 A21
EZ 67-75 195/45R16 A58 Flh S10
e4*2001/116*0102*.. 67-75 195/50R16 A01 K2b K42
67-75 205/45R16
Suzuki Swift 51-75 185/50R16 A12 A14 A21
MZ 51-75 195/45R16 A58 Flh S03
e4*2001/116*0090*.. 51-75 195/50R16 A01 K2b K42
51-75 205/45R16
Suzuki Swift 55,66,69 185/50R16 A12 A14 A21
NZ 55,66,69 185/55R16 A01 K6d K6g A58 Flh V16
§22 48443*09
e4*2007/46*0155*..; 55,66,69 195/45R16 S08
e4*2007/46*0293*.. 55,66,69 195/50R16 A01 K1c K2b K6d K6g
55,66,69 205/45R16 A01 K1a K1b K6d K6g
Suzuki Swift 4x4 67-68 185/50R16 A12 A14 A21
EZ 67-68 195/45R16 A56 Flh S10
e4*2001/116*0102*.. 67-68 195/50R16 A01 K2b
67-68 205/45R16
Suzuki Swift 4x4 66,69 185/50R16 A12 A14 A21
FZ 66,69 185/55R16 A56 Flh S10
e4*2007/46*0198*..; 66,69 195/45R16
e4*2007/46*0294*.. 66,69 195/50R16 A01 K1c K2b
66,69 205/45R16 A01 K1a K1b
Suzuki Swift 4x4 66,69 185/50R16 A12 A14 A21
NZ 66,69 185/55R16 A56 Flh S08
e4*2007/46*0155*.. 66,69 195/45R16
66,69 195/50R16 A01 K1c K2b
66,69 205/45R16 A01 K1a K1b
Suzuki Wagon R 39-69 195/40R16 K1c K2b K42 K45 K56 T80 A01 A12 A14
MM A21 S10
e4*98/14*0042*..,
e4*2001/116*0042*
00-06; bis MJ 2003
Toyota Aygo (I) 40, 50 195/40R16 K14 K2b K42 K44 K56 A01 A12 A14
AB1, /-N, /-MS1 A21 Flh S02
e11*2001/116*
0236*00-10;
e11*2007/46*0055*..
e11*2007/46*0235*..
- incl. Facelift 2012
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55061811 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 6 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Toyota Corolla 51-81 195/45R16 A01 B54 K42 T80 T84 A12 A14 A21
E11, E11U 51-81 195/45R16 B53 T80 T84 A58 S09
e6*95/54*0043*.., 51-81 205/45R16 A01 K1b K42 K56
e11*98/14*0102*..
Toyota Corolla 66-141 195/55R16 K41 K42 A01 A12 A14
E12-U -J -J1 -T -TS 66-141 205/50R16 K1c K2c K41 K42 A21 Car Flh
e11*98/14,2001/116* Sth Ver S06
0178-0181,0251*..
Toyota IQ 50,66,72 185/50R16 K1a K1b K2b K6c K6i A01 A12 A14
AJ1, /-MS1 50,66,72 185/55R16 K1a K1b K2b K6c K6i A21 Flh V16
e6*2001/116*0119*..; 50,66,72 195/50R16 K1c K2b K6c K6i S06
e11*2007/46*0238* 50,66,72 195/55R16 K1c K2b K6c K6i
50,66,72 205/45R16 K1a K1b K2b K6c K6i
Toyota Yaris 48-110 195/45R16 K41 K42 A01 A12 A14
P1, P1F, P1TMG 48-110 205/45R16 K1b K2b K41 K42 A21 S06
e6/e2/e1*98/14, 48-64 195/40R16 K42
2001/116*
0064,0248,0270*..
Toyota Yaris 51,66,73 185/50R16 K6f T81 A01 A12 A14
§22 48443*09
XP13M(a) 51,66,73 185/55R16 K6f A21 Flh LY2
e11*2007/46*0152*.. 51,66,73 195/45R16 K6f V16 S06
- Club / Trend 51,66,73 195/50R16 K1a K1b K2b K6f K6g K6i
51,66,73 205/45R16 K1a K1b K2b K6f K6g K6i
Toyota Yaris 51, 66, 73 185/50R16 K6f T81 A01 A12 A14
XP13M(a), XP13N(a) 51, 66, 73 185/55R16 K6f A21 Flh LY1
e11*2007/46*0152*..; 51, 66, 73 195/45R16 K6f V16 S06
e11*2007/46*0153*.. 51, 66, 73 195/50R16 K1a K1b K2b K6f K6g K6i
51, 66, 73 205/45R16 K1a K1b K2b K6f K6g K6i
Toyota Yaris 51-74 185/50R16 A12 A14 A21
XP9, XP9F 51-74 195/45R16 T80 Flh V16 S06
e11*2001/116*0248*, 51-74 195/50R16 A01 K1a K2b K42 K56
e11*2001/116*0249*. 51-74 205/45R16
Toyota Yaris Hybrid 54, 55 185/50R16 K6f T81 A01 A12 A14
XP13M(a) 54, 55 185/55R16 K6f A21 Flh LY1
e11*2007/46*0152*.. 54, 55 195/45R16 K6f V16 S06
54, 55 195/50R16 K1a K1b K2b K6f K6g K6i
54, 55 205/45R16 K1a K1b K2b K6f K6g K6i
Toyota Yaris Hybrid 54, 55 185/50R16 K6f T81 A01 A12 A14
Club 54, 55 185/55R16 K6f A21 Flh LY3
XP13M(a) 54, 55 195/45R16 K6f V16 S06
e11*2007/46*0152*.. 54, 55 195/50R16 K1a K1b K2b K6f K6g K6i
54, 55 205/45R16 K1a K1b K2b K6f K6g K6i
Toyota Yaris TS 98 185/50R16 A12 A14 A21
XP9 98 185/55R16 Flh S06
e11*2001/116*0248* 98 195/50R16 A01 K1a K2b K42 K56
98 195/55R16 A01 K1a K2b K42 K56
98 205/45R16
98 205/50R16 A01 K1c K2b K42 K56
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55061811 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 7 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Toyota Yaris Verso 55-78 195/45R16 A12 A14 A21
P2 55-78 205/45R16 A01 K42 S06
e6*98/14,2001/116*
0066*..

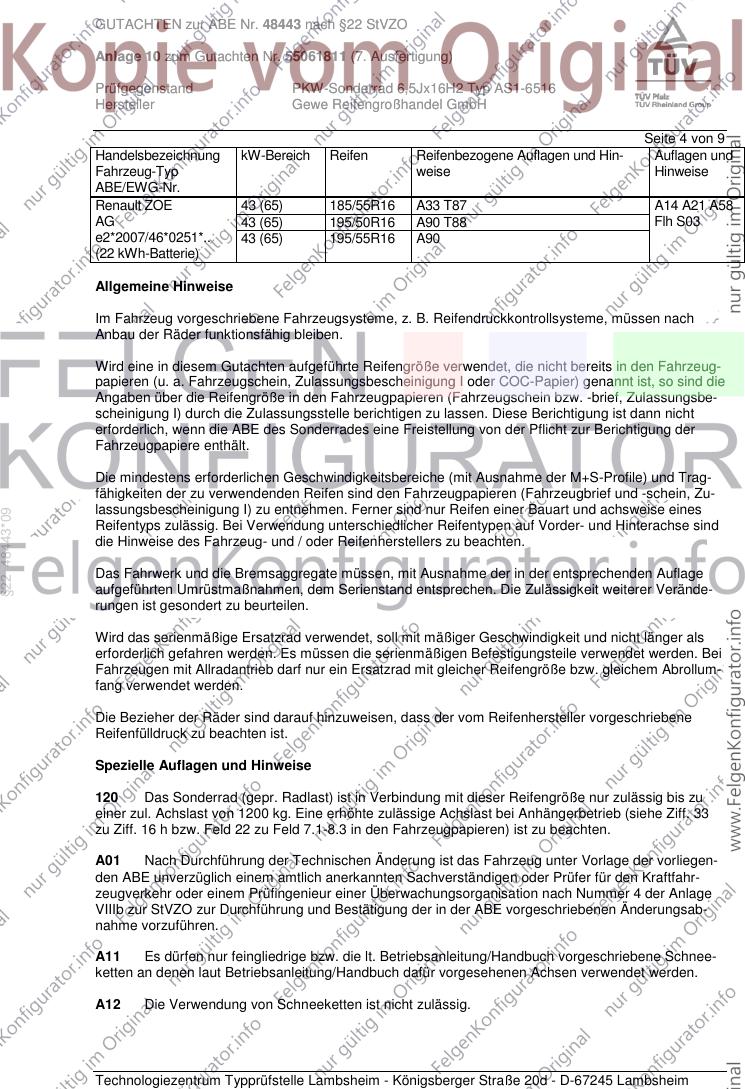

Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
§22 48443*09
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.

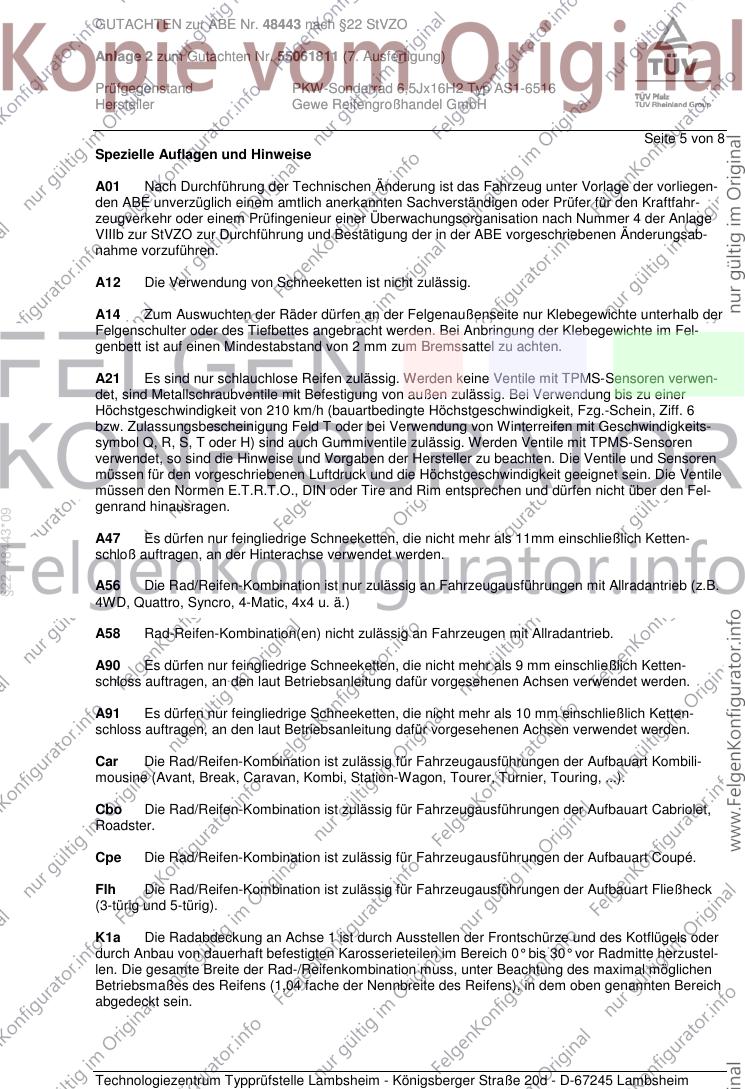

Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Fel-
genbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55061811 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH

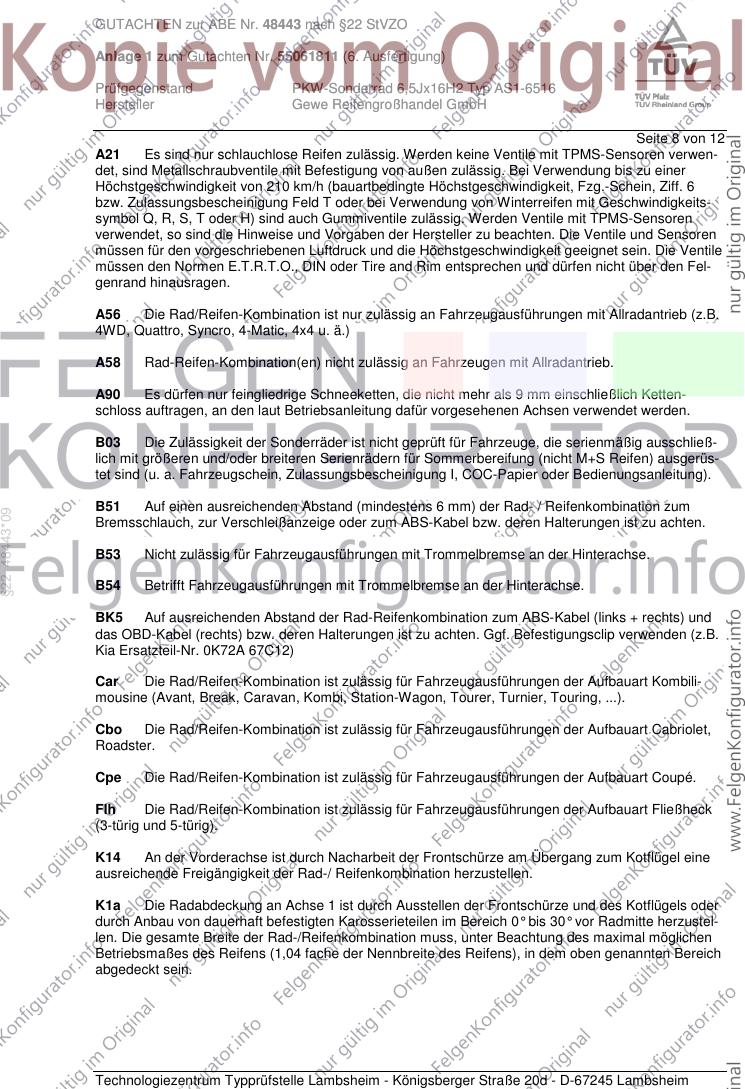

Seite 8 von 12
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B51 Auf einen ausreichenden Abstand (mindestens 6 mm) der Rad- / Reifenkombination zum
§22 48443*09
Bremsschlauch, zur Verschleißanzeige oder zum ABS-Kabel bzw. deren Halterungen ist zu achten.
B53 Nicht zulässig für Fahrzeugausführungen mit Trommelbremse an der Hinterachse.
B54 Betrifft Fahrzeugausführungen mit Trommelbremse an der Hinterachse.
BK5 Auf ausreichenden Abstand der Rad-Reifenkombination zum ABS-Kabel (links + rechts) und
das OBD-Kabel (rechts) bzw. deren Halterungen ist zu achten. Ggf. Befestigungsclip verwenden (z.B.
Kia Ersatzteil-Nr. 0K72A 67C12)
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55061811 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 9 von 12

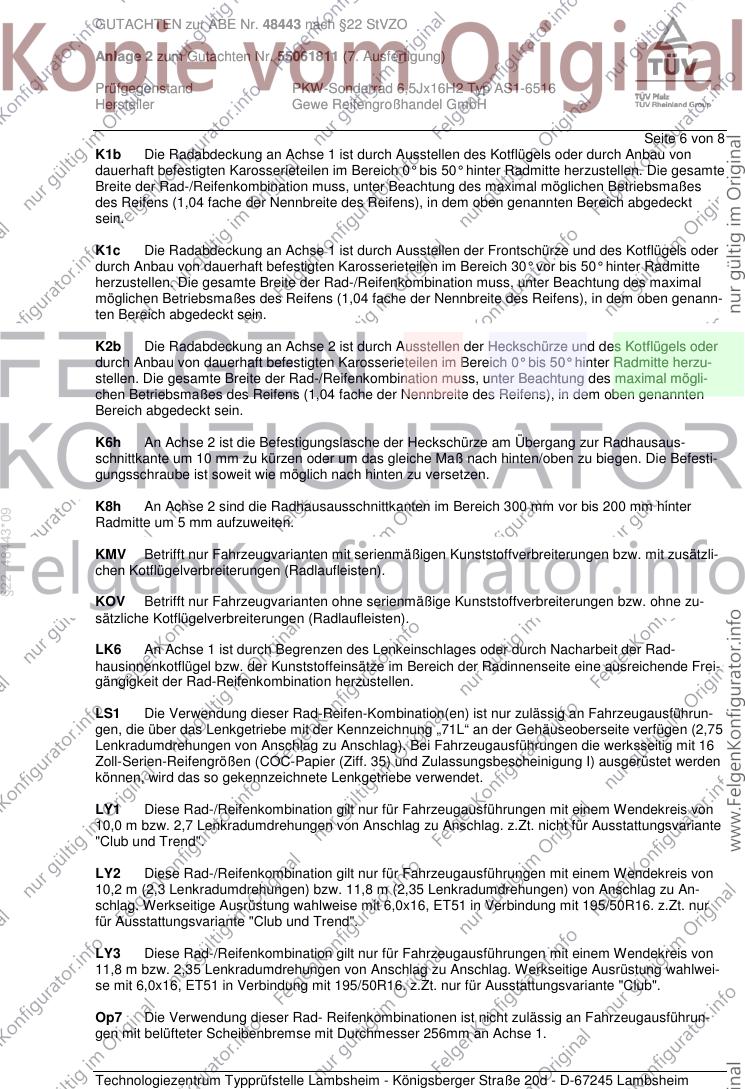

K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.

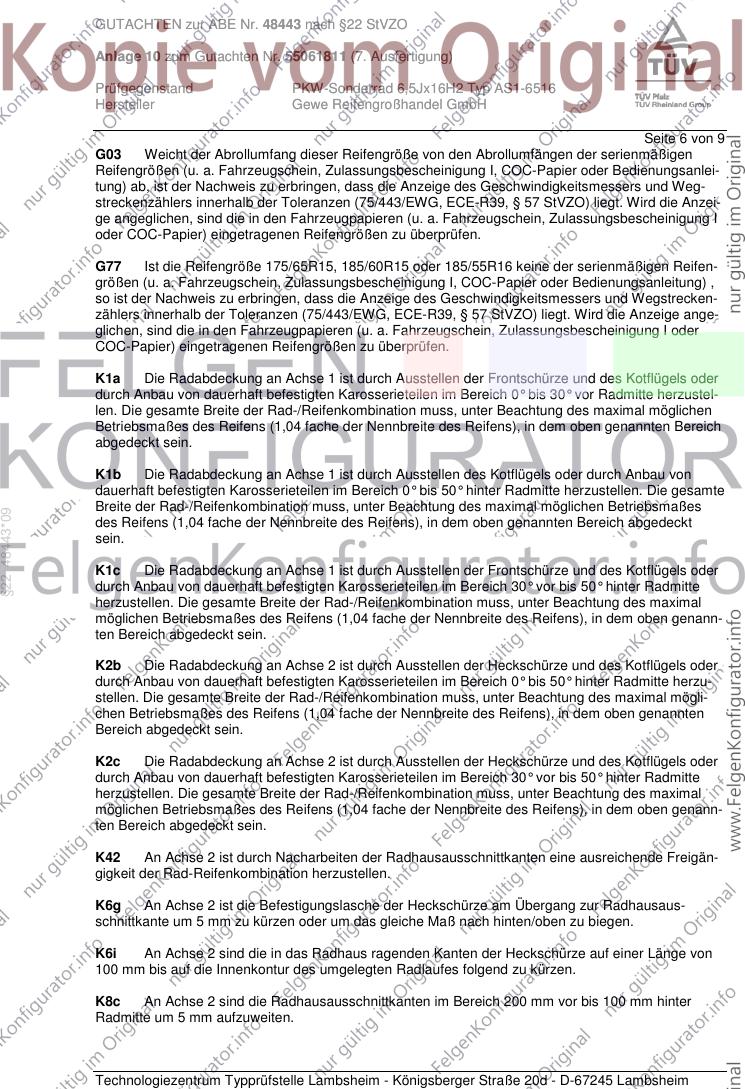

K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
§22 48443*09
K36 Durch Nacharbeit der Blechkante des Innenkotflügels in der hinteren Radhausaußenseite im
Bereich der Heckschürze ist eine ausreichende Freigängigkeit herzustellen.
K3u An Achse 1 sind die in das Radhaus hineinragenden Ausbuchtungen der Radhausinnenver-
kleidung im Bereich 200 mm vor Radmitte nachzuarbeiten (z.B. Erwärmen und nach außen drücken)
bzw. auszuschneiden und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine ausrei-
chende Freigängigkeit der Rad-/Reifen-Kombination herzustellen.
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55061811 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 10 von 12
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befesti-
gungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K70 An der Hinterachse ist die Plastikecke am Übergang zum Radhausauschnitt vor Radmitte
nachzuarbeiten.
K71 An der Vorderachse ist die Frontschürze am Übergang zum Radhausauschnitt nachzuarbei-
§22 48443*09
ten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzli-
chen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zu-
sätzliche Kotflügelverbreiterungen (Radlaufleisten).
LY1 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,0 m bzw. 2,7 Lenkradumdrehungen von Anschlag zu Anschlag. z.Zt. nicht für Ausstattungsvariante
"Club und Trend".
LY2 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,2 m (2,3 Lenkradumdrehungen) bzw. 11,8 m (2,35 Lenkradumdrehungen) von Anschlag zu An-
schlag. Werkseitige Ausrüstung wahlweise mit 6,0x16, ET51 in Verbindung mit 195/50R16. z.Zt. nur
für Ausstattungsvariante "Club und Trend".
LY3 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
11,8 m bzw. 2,35 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung wahlwei-
se mit 6,0x16, ET51 in Verbindung mit 195/50R16. z.Zt. nur für Ausstattungsvariante "Club".
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55061811 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH

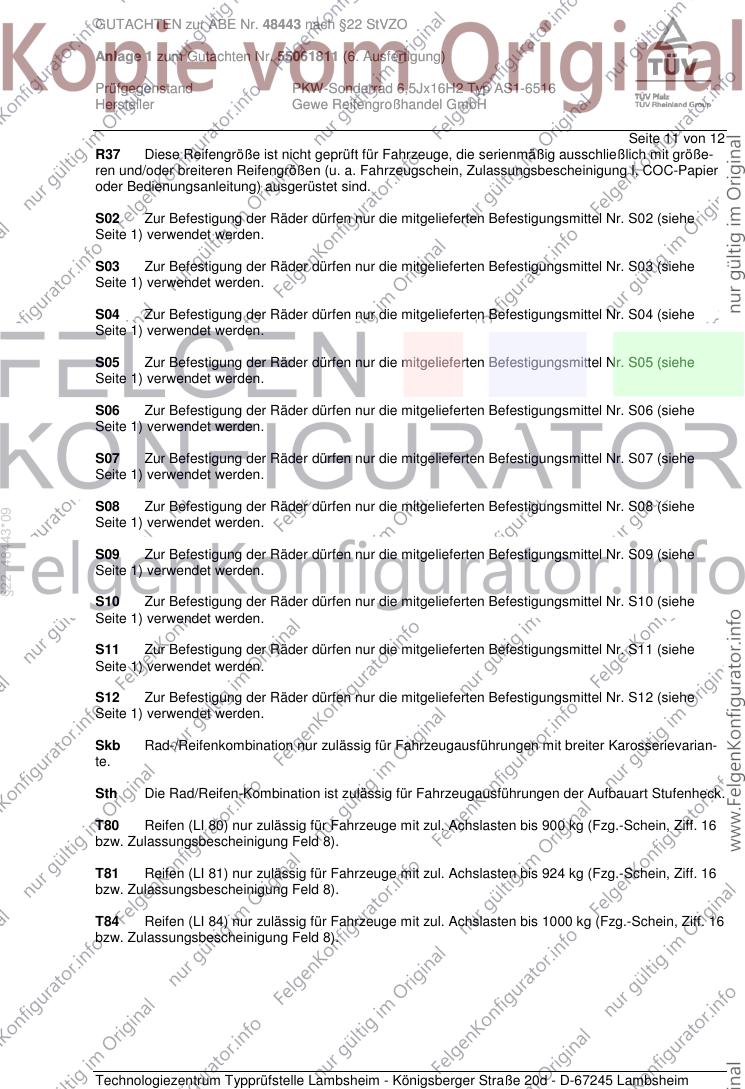

Seite 11 von 12
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
§22 48443*09
Seite 1) verwendet werden.
S09 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09 (siehe
Seite 1) verwendet werden.
S10 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S10 (siehe
Seite 1) verwendet werden.
S11 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S11 (siehe
Seite 1) verwendet werden.
S12 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S12 (siehe
Seite 1) verwendet werden.
Skb Rad-/Reifenkombination nur zulässig für Fahrzeugausführungen mit breiter Karosserievarian-
te.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55061811 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 12 von 12
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Ver Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Minivan
(z.B. Verso, Gran, ...)
Y13 Diese Rad- / Reifenkombination ist nicht zulässig an Fahrzeugen mit 13 Zoll Serienradgröße
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Aufbauart
§22 48443*09
Fließheck.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 13. Juli 2016 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden. Die in diesem Gutachten aufgeführten Fahr-
zeugtypen entsprechen auch nach der Umrüstung den heute gültigen Vorschriften der StVZO. Das
Gutachten verliert seine Gültigkeit, wenn sich entsprechende Bauvorschriften der StVZO ändern oder
an den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum Juni 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 13. Juli 2016
Coen
BW/CC 00253741.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55061811 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH

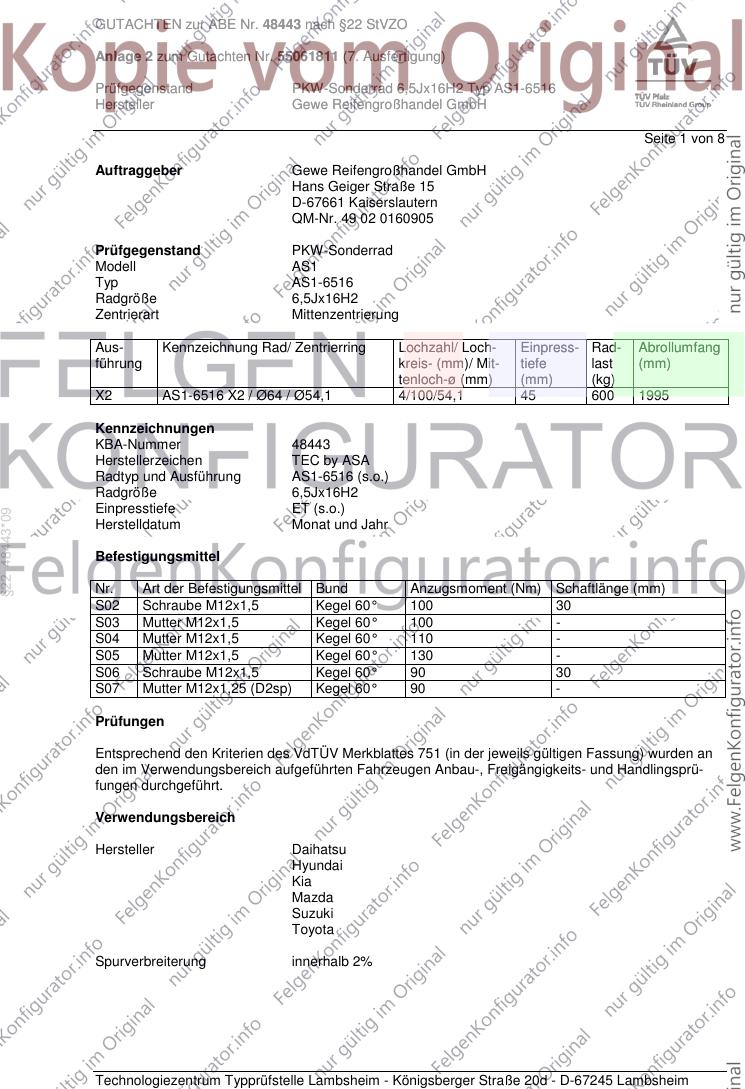

Seite 1 von 8
Auftraggeber Gewe Reifengroßhandel GmbH
Hans Geiger Straße 15
D-67661 Kaiserslautern
QM-Nr. 49 02 0160905
Prüfgegenstand PKW-Sonderrad
Modell AS1
Typ AS1-6516
Radgröße 6,5Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
X2 AS1-6516 X2 / Ø64 / Ø54,1 4/100/54,1 45 600 1995
Kennzeichnungen
KBA-Nummer 48443
Herstellerzeichen TEC by ASA
Radtyp und Ausführung AS1-6516 (s.o.)
Radgröße 6,5Jx16H2
Einpresstiefe ET (s.o.)
§22 48443*09
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M12x1,5 Kegel 60° 100 30
S03 Mutter M12x1,5 Kegel 60° 100 -
S04 Mutter M12x1,5 Kegel 60° 110 -
S05 Mutter M12x1,5 Kegel 60° 130 -
S06 Schraube M12x1,5 Kegel 60° 90 30
S07 Mutter M12x1,25 (D2sp) Kegel 60° 90 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Daihatsu
Hyundai
Kia
Mazda
Suzuki
Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55061811 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 2 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Daihatsu Charade 73 195/45R16 A12 A14 A21
XP9F Flh S04
e11*2001/116*0249*.
Hyundai Accent 71-83 185/50R16 A12 A14 A21
MC 71-83 195/45R16 T80 T84 Flh S04
e4*2001/116*0103*.., 71-83 205/45R16
Hyundai Accent 71-83 185/50R16 A12 A14 A21
MC, MCT 71-83 195/45R16 T80 T84 Sth S04
e4*2001/116*0103*.., 71-83 205/45R16
e4*2001/116*0110*
Hyundai Getz 46-81 195/45R16 A12 A14 A21
TB, TBI Flh S04
e4*98/14*0066*..,
e4*2001/116*0123*..
Hyundai i10 48-64 195/40R16 A12 A14 A21
IA, IA-HME 48-64 195/45R16 A58 Flh Y13
e11*2007/46*1008*..; 48-64 205/45R16 A01 K1a K1b K2b S04
e13*2007/46*1602*..
§22 48443*09
Hyundai i20 55-88 185/55R16 A91 A14 A21 Cpe
GB, GB-HME 55-88 195/50R16 A12 Flh KOV S04
e11*2007/46*1600*..; 55-88 195/55R16 A12
e13*2007/46*1603*..
- Fließheck
- Coupé
Hyundai i20 55-94 185/50R16 K1a K2b T81 A01 A12 A14
PB, PBT 55-94 195/45R16 K1a T80 T84 A21 Flh S04
e11*2001/116*0333*. 55-94 195/50R16 K1c K2b
e11*2007/46*0129*.. 55-94 205/45R16 K1a K2b
- incl. Facelift 2012
Hyundai i20 Active 66-88 185/55R16 A91 A14 A21 Flh
GB, GB-HME 66-88 195/50R16 A12 KMV S04
e11*2007/46*1600*..; 66-88 195/55R16 A12
e13*2007/46*1603*..
Kia Picanto 48-63 195/40R16 K1c K2b K6h K8h A01 A12 A14
TA A21 A58 Flh
e4*2007/46*0256*.. S03
Kia Rio 65-83 185/50R16 T81 A12 A14 A21
DE 65-83 195/45R16 T80 T84 Flh S04
e4*2001/116*0093*.. 65-83 205/45R16
Mazda 2 (II) 50-76 195/45R16 A12 A14 A21
DE, DE1 50-76 205/45R16 Flh S04
e13*2001/116*0254*,
e13*2001/116*0255*.
Mazda MX-5 1,5l (IV) 96 195/50R16 A47 A14 A21 Cbo
ND 96 205/45R16 A47 S05
e11*2007/46*2661*..
Mazda MX-5 2,0l (IV) 118 195/50R16 A47 A14 A21 Cbo
ND 118 205/45R16 A47 S05
e11*2007/46*2661*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55061811 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH

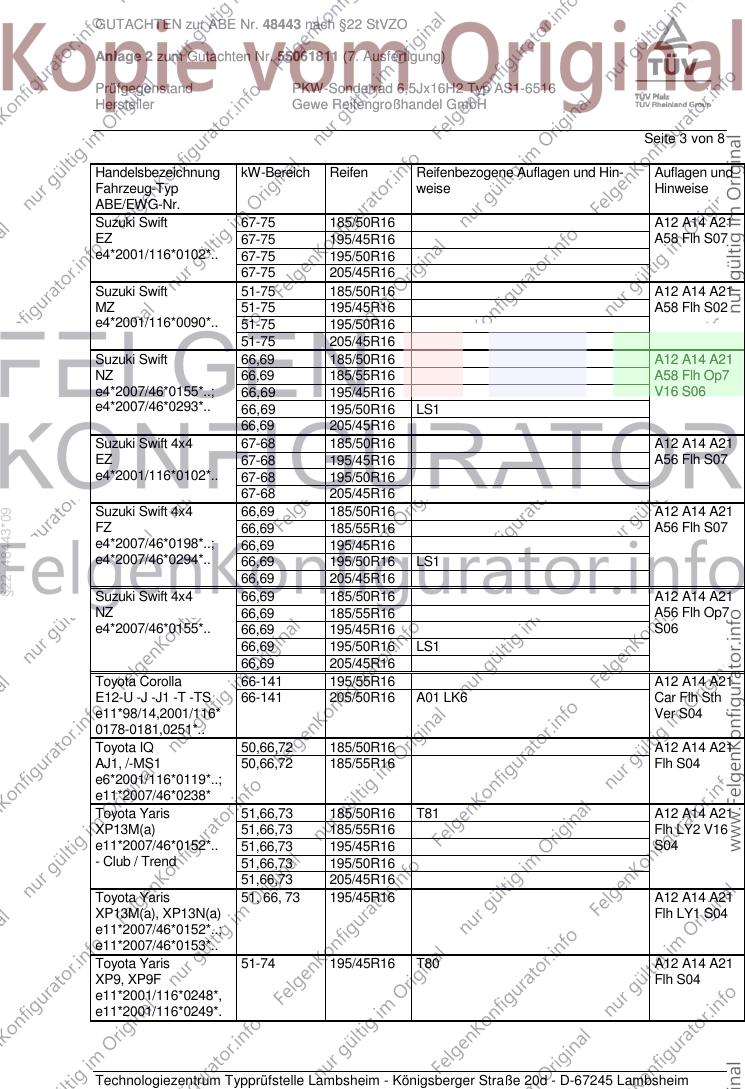

Seite 3 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Suzuki Swift 67-75 185/50R16 A12 A14 A21
EZ 67-75 195/45R16 A58 Flh S07
e4*2001/116*0102*.. 67-75 195/50R16
67-75 205/45R16
Suzuki Swift 51-75 185/50R16 A12 A14 A21
MZ 51-75 195/45R16 A58 Flh S02
e4*2001/116*0090*.. 51-75 195/50R16
51-75 205/45R16
Suzuki Swift 66,69 185/50R16 A12 A14 A21
NZ 66,69 185/55R16 A58 Flh Op7
e4*2007/46*0155*..; 66,69 195/45R16 V16 S06
e4*2007/46*0293*.. 66,69 195/50R16 LS1
66,69 205/45R16
Suzuki Swift 4x4 67-68 185/50R16 A12 A14 A21
EZ 67-68 195/45R16 A56 Flh S07
e4*2001/116*0102*.. 67-68 195/50R16
67-68 205/45R16
Suzuki Swift 4x4 66,69 185/50R16 A12 A14 A21
§22 48443*09
FZ 66,69 185/55R16 A56 Flh S07
e4*2007/46*0198*..; 66,69 195/45R16
e4*2007/46*0294*.. 66,69 195/50R16 LS1
66,69 205/45R16
Suzuki Swift 4x4 66,69 185/50R16 A12 A14 A21
NZ 66,69 185/55R16 A56 Flh Op7
e4*2007/46*0155*.. 66,69 195/45R16 S06
66,69 195/50R16 LS1
66,69 205/45R16
Toyota Corolla 66-141 195/55R16 A12 A14 A21
E12-U -J -J1 -T -TS 66-141 205/50R16 A01 LK6 Car Flh Sth
e11*98/14,2001/116* Ver S04
0178-0181,0251*..
Toyota IQ 50,66,72 185/50R16 A12 A14 A21
AJ1, /-MS1 50,66,72 185/55R16 Flh S04
e6*2001/116*0119*..;
e11*2007/46*0238*
Toyota Yaris 51,66,73 185/50R16 T81 A12 A14 A21
XP13M(a) 51,66,73 185/55R16 Flh LY2 V16
e11*2007/46*0152*.. 51,66,73 195/45R16 S04
- Club / Trend 51,66,73 195/50R16
51,66,73 205/45R16
Toyota Yaris 51, 66, 73 195/45R16 A12 A14 A21
XP13M(a), XP13N(a) Flh LY1 S04
e11*2007/46*0152*..;
e11*2007/46*0153*..
Toyota Yaris 51-74 195/45R16 T80 A12 A14 A21
XP9, XP9F Flh S04
e11*2001/116*0248*,
e11*2001/116*0249*.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55061811 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 4 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Toyota Yaris Hybrid 54, 55 195/45R16 A12 A14 A21
XP13M(a) Flh LY1 S04
e11*2007/46*0152*..
Toyota Yaris Hybrid 54, 55 185/50R16 T81 A12 A14 A21
Club 54, 55 185/55R16 Flh LY3 V16
XP13M(a) 54, 55 195/45R16 S04
e11*2007/46*0152*.. 54, 55 195/50R16
54, 55 205/45R16
Toyota Yaris TS 98 185/50R16 A90 A14 A21 Flh
XP9 98 185/55R16 A90 S04
e11*2001/116*0248* 98 195/50R16 A12
98 195/55R16 A12
98 205/45R16 A12
98 205/50R16 A12
Allgemeine Hinweise
§22 48443*09
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55061811 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 5 von 8
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Fel-
genbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
§22 48443*09
A47 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11mm einschließlich Ketten-
schloß auftragen, an der Hinterachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55061811 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 6 von 8
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befesti-
gungsschraube ist soweit wie möglich nach hinten zu versetzen.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
§22 48443*09
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzli-
chen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zu-
sätzliche Kotflügelverbreiterungen (Radlaufleisten).
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der Rad-
hausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
LS1 Die Verwendung dieser Rad-Reifen-Kombination(en) ist nur zulässig an Fahrzeugausführun-
gen, die über das Lenkgetriebe mit der Kennzeichnung „71L“ an der Gehäuseoberseite verfügen (2,75
Lenkradumdrehungen von Anschlag zu Anschlag). Bei Fahrzeugausführungen die werksseitig mit 16
Zoll-Serien-Reifengrößen (COC-Papier (Ziff. 35) und Zulassungsbescheinigung I) ausgerüstet werden
können, wird das so gekennzeichnete Lenkgetriebe verwendet.
LY1 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,0 m bzw. 2,7 Lenkradumdrehungen von Anschlag zu Anschlag. z.Zt. nicht für Ausstattungsvariante
"Club und Trend".
LY2 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,2 m (2,3 Lenkradumdrehungen) bzw. 11,8 m (2,35 Lenkradumdrehungen) von Anschlag zu An-
schlag. Werkseitige Ausrüstung wahlweise mit 6,0x16, ET51 in Verbindung mit 195/50R16. z.Zt. nur
für Ausstattungsvariante "Club und Trend".
LY3 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
11,8 m bzw. 2,35 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung wahlwei-
se mit 6,0x16, ET51 in Verbindung mit 195/50R16. z.Zt. nur für Ausstattungsvariante "Club".
Op7 Die Verwendung dieser Rad- Reifenkombinationen ist nicht zulässig an Fahrzeugausführun-
gen mit belüfteter Scheibenbremse mit Durchmesser 256mm an Achse 1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55061811 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 7 von 8
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
§22 48443*09
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Ver Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Minivan
(z.B. Verso, Gran, ...)
Y13 Diese Rad- / Reifenkombination ist nicht zulässig an Fahrzeugen mit 13 Zoll Serienradgröße
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 13. Juli 2016 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55061811 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 8 von 8
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 8 und gilt für Sonderräder ab Herstellungsdatum Juni 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 13. Juli 2016
§22 48443*09
Coen
BW/CC 00253744.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55061811 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 1 von 7
Auftraggeber Gewe Reifengroßhandel GmbH
Hans Geiger Straße 15
D-67661 Kaiserslautern
QM-Nr. 49 02 0160905
Prüfgegenstand PKW-Sonderrad
Modell AS1
Typ AS1-6516
Radgröße 6,5Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
X2 AS1-6516 X2 / Ø64 / Ø56,1 4/100/56,1 38 600 1995
Kennzeichnungen
KBA-Nummer 48443
Herstellerzeichen TEC by ASA
Radtyp und Ausführung AS1-6516 (s.o.)
Radgröße 6,5Jx16H2
Einpresstiefe ET (s.o.)
§22 48443*09
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M12x1,5 Kegel 60° 110 26
S03 Schraube M14x1,25 Kegel 60° 130 33
S04 Schraube M14x1,25 Kegel 60° 140 33
S05 Mutter M12x1,5 Kegel 60° 110 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Honda
Kia
MG Rover
Mini/BMW
Mitsubishi
Proton
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55061811 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 2 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Honda Civic 66-81 195/50R16 R37 A12 A14 A21
EP1, -2, -4 66-81 205/50R16 Flh S05
e11*98/14*
0173,0174,0188*..
Honda Civic 66-81 195/50R16 R37 A12 A14 A21
EU5,-6,-7,-8,-9 66-81 205/50R16 Flh S05
e11*98/14*
0158-0161,0189*..
Honda Civic Coupé 88-92 195/50R16 R37 A12 A14 A21
EM2 88-92 205/50R16 Cpe S05
e6*98/14*0080*..
Honda Jazz 57,61 195/45R16 A12 A14 A21
GD1,GD5,GE2,GE3 57,61 205/45R16 A01 K1c S05
e6*98/14*0088,87*.., 57,61 215/40R16 A01 K1c K2b K42 K56 R70
e6*2001/116*0101*..,
e6*2001/116*0102*..
Honda Jazz 66, 73 185/55R16 K1c K2b K3b K5a K6a A01 A12 A14
GE6,GG1,-2,-3,-5,-6 66, 73 195/50R16 K1c K2b K3b K5b K6b A21 S05
§22 48443*09
e6*2007/46* 66, 73 205/45R16 K1c K2b K3b K5a K6a
0010, 0011, 0013,
0014, 0015,0016*..
- ab MJ 2011
Honda Jazz 66, 73 185/55R16 K1c K2b K3b K5a K6a A01 A12 A14
GE6,GG1,-2,-3,-5,-6 66, 73 195/50R16 K1c K2b K3b K5b K6b A21 S05
e6*2001/116* 66, 73 205/45R16 K1c K2b K3b K5a K6a
0125, 0126, 0127,
0128, 0131, 0132*..
Honda Jazz 75 185/55R16 K1c A01 A12 A14
GK 75 195/50R16 K1c A21 Flh S05
e6*2007/46*0162*..
Kia Sephia, Shuma 65-85 195/45R16 A01 A12 A14
FB 65-85 195/50R16 A01 K42 A21 Flh Sth
e4*96/27*0024*.., 65-85 205/45R16 A01 K42 S05
e4*98/14*0024*..
- Shuma I/II, Spectra
Rover 2..,-25,MG ZR 55-107 195/50R16 K42 K56 R37 A01 A12 A14
RF, F 55-107 205/45R16 K42 K56 A21 B03 Npf
H224, 55-118 205/50R16 K42 K56 R09 S05
e11*93/81,
2001/116*0016*..
Rover 4..,-45, MG ZS 55-110 195/45R16 R37 A12 A14 A21
RT, T 55-110 195/50R16 A01 K42 K46 R37 B03 S05
H093, 55-110 205/45R16 A01 K42 K46 K56
e11*93/81*0014*.., 74-130 205/50R16 A01 K42 K46 K56 R09
e11*2001/116*0014*.
Mini One, Cooper, -S 65-160 195/55R16 A12 A14 A21
Mini 65-160 205/45R16 A01 K1a K2b Cbo Flh V16
e1*2001/116* 65-160 205/50R16 A01 K1a K1b K2b K32 S03
0231*08-.. 65-85 195/50R16 R37
- ab MJ 2007
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55061811 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 3 von 7
Handelsbezeichnung kW- Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ Bereich weise Hinweise
ABE/EWG-Nr.
Mini One, Cooper, -S 55-147 185/55R16 K2b M+S A01 A12 A14
Mini-N, UKL-C,/K,/L,/B-L, 55-147 195/50R16 K2b M+S A21 B03 Car
-N1 55-147 195/55R16 K2b Cbo Cpe Flh
e1*2001/116*0343*..; 55-147 205/50R16 K1a K1b K2b V16 S04
e1*2007/46* 55-90 185/50R16 K2b
0369, 0370, 0593*.. 55-90 185/55R16 K2b
e1*2007/46*0371*00-09, 55-90 195/50R16 K2b
e24*2007/46*0023*.. 55-90 205/45R16 K2b
- Mini/Clubman/Cabrio
- Coupè/Roadster
Mini One, Cooper, -S 55-160 195/55R16 A12 A14 A21
R50, Mini 55-160 205/45R16 A01 K1a K2b Cbo Flh V16
e1*98/14*0168*.., 55-160 205/50R16 A01 K1a K1b K2b K32 S02
e1*2001/116* 55-85 195/50R16 R37
0231*00-07
- bis MJ 2006
Mitsubishi Carisma 66 195/45R16 K42 K56 T80 A01 A12 A14
DAO 66 205/45R16 K42 K56 A21 B02 B03
§22 48443*09
e4*93/81*0005*.., S05
e4*98/14*0005*..
Mitsubishi Lancer SW 50-83 195/45R16 K1a K2b K42 K56 T80 T84 A01 A12 A14
CAOW, CAO 50-83 205/45R16 K1a K2b K42 K44 K56 A21 B02 S05
G230,
e1*96/79*0061*..
Mitsubishi Space Star 52, 59 195/40R16 K2b K6r A01 A12 A14
A00, Z30 52, 59 195/45R16 G01 K2b K6r A21 A58 Flh
e1*2007/46*0951*..; S05
e1*2001/116*0271*18-..
Proton 300/400 55-99 195/45R16 K1a K42 K45 K56 A01 A12 A14
C9.. 55-99 205/45R16 G01 K1c K2b K42 K45 K56 A21 B02 S05
e11*92/53, 93/81,
98/14*0002-04*..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55061811 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 4 von 7
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
§22 48443*09
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Fel-
genbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55061811 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 5 von 7
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
§22 48443*09
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K32 Bei Fahrzeugausführungen mit Zusatzradabdeckungen an Achse 2, ist durch Nacharbeit die-
ser Radabdeckungen eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch oben
zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55061811 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 6 von 7
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach Rad-
mitte vollständig umzulegen.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
§22 48443*09
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55061811 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 7 von 7
Vorderachse Hinterachse (Forts.)
Nr. 6 205/50R16 225/45R16
Nr. 7 215/40R16 225/40R16, 245/35R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 13. Juli 2016 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
§22 48443*09
Das Gutachten umfasst Blatt 1 bis 7 und gilt für Sonderräder ab Herstellungsdatum Juni 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 13. Juli 2016
Coen
BW/CC 00253748.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55061811 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 1 von 8
Auftraggeber Gewe Reifengroßhandel GmbH
Hans Geiger Straße 15
D-67661 Kaiserslautern
QM-Nr. 49 02 0160905
Prüfgegenstand PKW-Sonderrad
Modell AS1
Typ AS1-6516
Radgröße 6,5Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
X2 AS1-6516 X2 / Ø64 / Ø56,6 4/100/56,6 38 600 1995
Kennzeichnungen
KBA-Nummer 48443
Herstellerzeichen TEC by ASA
Radtyp und Ausführung AS1-6516 (s.o.)
Radgröße 6,5Jx16H2
Einpresstiefe ET (s.o.)
§22 48443*09
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M12x1,5 Kegel 60° 100 26
S03 Schraube M12x1,5 Kegel 60° 110 26
S04 Mutter M12x1,5 Kegel 60° 100 -
S05 offene Serienmutter M12x1,5 Kegel 60° 140 -
S06 Serienmutter M12x1,5 Kegel 60° 140 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Chevrolet/Daewoo(GM) /GM Korea
Fiat
Opel
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55061811 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 2 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Chevrolet Aveo 51, 63, 74 195/55R16 A91 A14 A21 Flh
KL1T 51, 63, 74 195/60R16 A12 Lim V16 S06
e4*2007/46*0270*.. 51, 63, 74 205/50R16 A12
51, 63, 74 205/55R16 A12
51, 63, 74 225/50R16 A01 A12 K2b K4h R03
Chevrolet Aveo 53-74 195/45R16 A12 A14 A21
KLAS Flh S04
e4*2001/116*
0063*18-..
Chevrolet Spark 50, 60 195/40R16 K1c K2b K8e A01 A12 A14
KL1M 50, 60 195/45R16 K1c K2b K8e A21 Flh S04
e4*2007/46*0129*..
- incl. Facelift 2013
Dae./Chev. Kalos 53-74 195/45R16 K1a K1b A01 A12 A14
KLAS A21 Flh Lim
e4*98/14*0063*.., S04
e4*2001/116
*0063*00-17
§22 48443*09
Daewoo Lanos 55-78 195/45R16 K2b T80 A01 A12 A14
KLAT, SUPT 55-78 205/45R16 K2b A21 B02 K42
e4*96/27,98/14, K45 K56 S02
2001/116*
0002,0017*..
Daewoo Nubira 66-98 205/45R16 K1b A01 A12 A14
KLAJ, UU6J, SUPJ A21 B02 K42
e4*96/27,97/27, Snu
98/14,2001/116*
0004,0018,0025*..
Fiat Punto 48-99 185/55R16 K1a K1b R37 A01 A12 A14
199 48-99 195/50R16 K1c K2b R37 T84 A21 Flh S02
e3*2001/116*0217*.., 48-99 195/55R16 K1c K2b K42 K56
e3*2001/116*0286*.., 48-99 205/50R16 K1c K2b K42 K56
e3*2007/46*0009*.., 48-99 215/50R16 K1c K2b K42 K45 K56
e3*2007/46*0010*..
- Grande / Evo
Opel Adam 51-74 185/55R16 A33 A14 A21 A58
S-D 51-74 185/60R16 A33 Y84 S03
e1*2001/116* 51-85 185/55R16 A33 M+S
0379*22-.. 51-85 185/60R16 A33 M+S
51-85 195/50R16 A91
51-85 195/55R16 A91
51-85 205/50R16 A12
Opel Adam Rocks 51-85 185/55R16 A33 M+S A14 A21 A58
S-D 51-85 185/60R16 A33 M+S KMV Y84 S03
e1*2001/116* 51-85 195/50R16 A91 M+S
0379*22-.. 51-85 195/55R16 A91 M+S
51-85 205/50R16 A12 M+S
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55061811 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 3 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Opel Astra-G 48-92 195/50R16 K56 T84 A01 A12 A14
T98, T98/NB, T98V 48-92 205/45R16 K1a K2b K56 T83 A21 Flh Sth
e1*97/27,98/14* 48-92 205/50R16 K1a K2b K42 K56 S02
0086,0092,0101*..
Opel Astra-G 74-92 195/50R16 K56 T83 T84 A01 A12 A14
T98C 74-92 205/45R16 K56 T83 A21 S02
e1*98/14*0132*.. 74-92 205/50R16 K1c K2b K42 K56
- Coupé, Cabrio
Opel Astra-G Caravan 48-92 195/50R16 T83 T84 A12 A14 A21
T98/Kombi, T98V 48-92 205/45R16 T83 Car S02
e1*97/27, 48-92 205/50R16 A01 K1c K2c K42
98/14*0087*..,
e1*97/27*0092*..
Opel Astra-H 55-92 195/55R16 A11 R37 A14 A21 Flh
A-H 55-92 205/50R16 A11 R37 S02
e1*2001/116*0261*..; 55-92 205/55R16 A11
e1*2007/46*0344*.. 55-92 215/50R16 A12
Opel Astra-H Caravan 55-92 195/55R16 A11 R37 A14 A21 Car
A-H/SW -/Van 55-92 205/50R16 A11 R37 S02
§22 48443*09
e1*2001/116*0293*..; 55-92 205/55R16 A11
e1*2007/46*0341*..; 55-92 215/50R16 A12
e1*2007/46*0576*..
Opel Astra-H GTC 55-92 195/55R16 A11 R37 A14 A21 Cpe
A-H/C 55-92 205/50R16 A11 R37 S02
e4*2001/116*0094*.. 55-92 205/55R16 A11
55-92 215/50R16 A12
Opel Corsa-C 43-92 195/45R16 T80 T84 A12 A14 A21
Corsa-C 43-92 205/45R16 A01 K2b K41 K42 K45 S02
e1*98/14*0148*..
Opel Corsa-D 44-74 195/55R16 A30 A14 A21 Flh
S-D, S-D/Van 44-74 205/50R16 A12 S02
e1*2001/116* 44-74 215/50R16 A01 A12 K2b K44 K46 K56
0379*00-29;
e1*2007/46*
0505*00-07;
e50*2007/46*0055*..
Opel Corsa-E 51-85 185/55R16 A91 A14 A21 Flh
S-D, S-D/Van 51-85 185/60R16 A12 S03
e1*2001/116* 51-85 195/50R16 A90
0379*30-..; 51-85 195/55R16 A90
e1*2007/46*0505*08-.. 51-85 205/50R16 A12
Opel Karl 54, 55 185/50R16 G01 K1c K2c K5b K8i A01 A12 A14
D-A 54, 55 195/45R16 K1c K2b K8c A21 A58 Flh
e4*2007/46*0957*.. 54, 55 205/45R16 K1c K2c K5b K8i OK5 V16 S05
Opel Meriva-A 51-92 185/55R16 A12 A14 A21
X01Monocab 51-92 195/50R16 A01 K2b T84 T88 S02
e1*2001/116*0215*.. 51-92 205/50R16 A01 K1a K1b K2b K46 K56
Opel Tigra-B 51,66,92 205/50R16 K2b K42 K45 A01 A12 A14
X-C/Roadster A21 S02
e11*2001/116*0227*.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55061811 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 4 von 8
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
§22 48443*09
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene Schnee-
ketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Fel-
genbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55061811 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 5 von 8
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
§22 48443*09
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55061811 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 6 von 8
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
§22 48443*09
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzli-
chen Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
OK5 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,4 m zw. 2,65 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung wahlweise
mit 15 oder 16 Zoll Serien-Reifengrößen.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55061811 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 7 von 8
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die Serien-Befestigungsmittel Nr. S05 (siehe Seite 1)
verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die Serien-Befestigungsmittel Nr. S06 (siehe Seite 1)
verwendet werden.
Snu Zur Befestigung der Sonderräder an Fahrzeugen vor Baujahr 1999 dürfen nur die mitgeliefer-
ten Befestigungsschrauben M12x1,5 mit Anzugsmoment 100 Nm; ab Baujahr 1999 dürfen nur die
mitgelieferten Befestigungsmuttern M12x1,5 (Fahrzeuge mit Stehbolzen) mit Anzugsmoment 100 Nm;
(siehe Tabelle Befestigungsmittel Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
§22 48443*09
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 225/50R16 245/45R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55061811 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 8 von 8
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 13. Juli 2016 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 8 und gilt für Sonderräder ab Herstellungsdatum Juni 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 13. Juli 2016
§22 48443*09
Coen
BW/CC 00253759.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55061811 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 1 von 5
Auftraggeber Gewe Reifengroßhandel GmbH
Hans Geiger Straße 15
D-67661 Kaiserslautern
QM-Nr. 49 02 0160905
Prüfgegenstand PKW-Sonderrad
Modell AS1
Typ AS1-6516
Radgröße 6,5Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
X2 AS1-6516 X2 / Ø64 / Ø56,6 4/100/56,6 45 600 1995
Kennzeichnungen
KBA-Nummer 48443
Herstellerzeichen TEC by ASA
Radtyp und Ausführung AS1-6516 (s.o.)
Radgröße 6,5Jx16H2
Einpresstiefe ET (s.o.)
§22 48443*09
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M12x1,5 Kegel 60° 100 26
S03 Schraube M12x1,5 Kegel 60° 110 26
S04 Mutter M12x1,5 Kegel 60° 100 -
S05 offene Serienmutter M12x1,5 Kegel 60° 140 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Chevrolet/Daewoo(GM) /GM Korea
Fiat
Opel
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55061811 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 2 von 5
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Chevrolet Aveo 53-74 195/45R16 T80 A12 A14 A21
KLAS Flh S04
e4*2001/116*
0063*18-..
Dae./Chev. Kalos 53-74 195/45R16 T80 A12 A14 A21
KLAS Flh Lim S04
e4*98/14*0063*..,
e4*2001/116
*0063*00-17
Fiat Punto 48-99 185/55R16 R37 A12 A14 A21
199 48-99 195/50R16 R37 T84 Flh S02
e3*2001/116*0217*.., 48-99 195/55R16
e3*2001/116*0286*..,
e3*2007/46*0009*..,
e3*2007/46*0010*..
- Grande / Evo
Opel Adam 51-74 185/55R16 A12 A14 A21
S-D 51-74 185/60R16 A58 Y84 S03
§22 48443*09
e1*2001/116* 51-85 185/55R16 M+S
0379*22-.. 51-85 185/60R16 M+S
51-85 195/50R16
51-85 195/55R16
51-85 205/50R16
Opel Adam Rocks 51-85 185/55R16 M+S A12 A14 A21
S-D 51-85 185/60R16 M+S A58 KMV Y84
e1*2001/116* 51-85 195/50R16 M+S S03
0379*22-.. 51-85 195/55R16 M+S
51-85 205/50R16 M+S
Opel Corsa-C 43-66 195/45R16 T80 T84 A12 A14 A21
Corsa-C 43-66 205/45R16 Op9 S02
e1*98/14*0148*..
Opel Corsa-E 51-85 185/55R16 A12 A14 A21
S-D, S-D/Van 51-85 185/60R16 Flh S03
e1*2001/116* 51-85 195/50R16
0379*30-..; 51-85 195/55R16
e1*2007/46*0505*08-..
Opel Karl 54, 55 185/50R16 A01 G01 K1a K5b K8c A12 A14 A21
D-A 54, 55 195/45R16 A58 Flh OK5
e4*2007/46*0957*.. 54, 55 205/45R16 A01 K1a K5b K8c V16 S05
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55061811 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 3 von 5
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
§22 48443*09
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Fel-
genbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55061811 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 4 von 5
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzli-
chen Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
OK5 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,4 m zw. 2,65 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung wahlweise
mit 15 oder 16 Zoll Serien-Reifengrößen.
Op9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für Fahr-
zeugausführungen mit 92 kW.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
§22 48443*09
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die Serien-Befestigungsmittel Nr. S05 (siehe Seite 1)
verwendet werden.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/45R16 215/40R16, 225/40R16
Nr. 3 195/50R16 215/45R16
Nr. 4 205/45R16 225/40R16
Nr. 5 205/50R16 225/45R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55061811 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 5 von 5
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 14. Juli 2016 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 5 und gilt für Sonderräder ab Herstellungsdatum Juni 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
§22 48443*09
Lambsheim, 14. Juli 2016
Coen
BW/CC 00253784.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55061811 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 1 von 12
Auftraggeber Gewe Reifengroßhandel GmbH
Hans Geiger Straße 15
D-67661 Kaiserslautern
QM-Nr. 49 02 0160905
Prüfgegenstand PKW-Sonderrad
Modell AS1
Typ AS1-6516
Radgröße 6,5Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
X2 AS1-6516 X2 / Ø64 / Ø60,1 4/100/60,1 38 600 1995
Kennzeichnungen
KBA-Nummer 48443
Herstellerzeichen TEC by ASA
Radtyp und Ausführung AS1-6516 (s.o.)
Radgröße 6,5Jx16H2
Einpresstiefe ET (s.o.)
§22 48443*09
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M12x1,5 Kegel 60° 100 26
S03 Schraube M12x1,5 Kegel 60° 110 26
S04 Mutter M12x1,25 Kegel 60° 110 -
S05 Schraube M12x1,5 Kegel 60° 105 26
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Dacia
Nissan
Renault
Smart / Daimler
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55061811 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Dacia Dokker 55-85 195/50R16 A90 T88 120 A14 A21 A58
SD (OSD..) 55-85 195/55R16 A90 T87 T91 120 KOV S03
e2*2001/116* 55-85 205/50R16 A01 A12 K4h K6g K6i K8h T87 T91
0314*55-..; 120
e2*2007/46*0030*16-..
Dacia Lodgy 59-85 195/50R16 A90 T88 A14 A21 A58
SD (JSD..) 59-85 195/55R16 A90 T87 T91 KOV S03
e2*2001/116* 59-85 205/50R16 A01 A12 K4g K6g K6i T87 T91
0314*49-..
Dacia Logan 50-65 195/55R16 T91 A12 A14 A21
FSD/USD, SD/SR 50-65 205/50R16 A01 K4i K6g T91 A58 S05
N386;
e2*2007/46*0030*..;
e2*2007/46*0013*..
- Pick-Up
- geschl. Kasten
Dacia Logan 50-77 185/55R16 A12 A14 A21
SD/SR 50-77 195/50R16 Sth S05
§22 48443*09
e2*2001/116* 50-77 195/55R16
0314*00-61; 50-77 205/50R16 A01 K17
0323*00-29;
e2*2007/46*0030*..;
e2*2007/46*0013*..
Dacia Logan MCV 50-77 185/55R16 A31 T87 A14 A21 Car
SD/SR 50-77 195/50R16 A01 A12 K56 T88 S05
e2*2001/116* 50-77 195/55R16 A01 A12 K56
0314*00-61; 50-77 205/50R16 A01 A12 K2b K44 K56
0323*00-29;
e2*2007/46*0030*..;
e2*2007/46*0013*..
- Kombi
Dacia Logan MCV (II) 53, 55, 66 185/55R16 A13 A14 A21 A58
SD/SR (7SD/7SR..) 53, 55, 66 195/50R16 A33 Car S05
e2*2001/116* 53, 55, 66 195/55R16 A33
0314*64-.., 0323*31-.. 53, 55, 66 205/50R16 A12
- Kombi
Dacia Sandero 50-77 185/55R16 A12 A14 A21
SD/SR 50-77 195/50R16 Flh S05
e2*2001/116* 50-77 195/55R16
0314*00-61;
0323*00-29;
e2*2007/46*0013*..;
e2*2007/46*0030*..
Dacia Sandero (II) 53, 55, 66 185/55R16 A33 A14 A21 A58
SD/SR (5SD../5SR..) 53, 55, 66 195/50R16 A90 Flh KOV S05
e2*2001/116* 53, 55, 66 195/55R16 A90
0314*58-..;0323*29-..; 53, 55, 66 205/50R16 A01 A12 K2b
e2*2007/46*0030*20-..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55061811 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Dacia Sandero 50-77 195/55R16 A12 A14 A21
Stepway 50-77 205/50R16 Flh KMV S05
SD/SR
e2*2001/116*
0314*00-61;
0323*00-29
Dacia Sandero 55, 66 205/55R16 A90 A14 A21 A58
Stepway (II) Flh KMV S05
SD/SR (5SD../5SR..)
e2*2001/116*
0314*58-.., 0323*29-..
Nissan Micra 48-81 185/50R16 K1c K2c K42 A01 A12 A14
K12 48-81 195/45R16 K1c K2c K42 A21 Cbo Flh
e11*2001/116*0195*. 48-81 205/45R16 K1c K25 K2c K42 S02
Nissan Micra 59, 72 185/50R16 K1c K2b K8c A01 A12 A14
K13 59, 72 185/55R16 G03 K1c K2b K6g K6i K8c A21 Flh V16
e13*2007/46*1111*.. 59, 72 195/45R16 K1c K2b S04
incl. Facelift 2014 59, 72 195/50R16 G77 K1c K2b K6g K6i K8m
59, 72 205/45R16 K1c K2b K6g K6i K8c
§22 48443*09
Nissan Note 50-85 185/55R16 A11 A14 A21 S02
E11 50-85 195/50R16 A01 A12 K1a K2b
e11*2001/116*0268*. 50-85 195/55R16 A01 A12 K1a K2b
50-85 205/50R16 A01 A12 K1c K2b
Nissan Note 59, 66, 72 185/55R16 A12 A14 A21
E12 59, 66, 72 195/50R16 A58 S04
e11*2007/46*0753*.. 59, 66, 72 195/55R16
59, 66, 72 205/50R16 A01 K1a K2b
Renault Captur 66 195/60R16 A33 R37 A14 A21 A58
R 66 195/65R16 A12 R37 S05
e2*2001/116* 66, 81, 88 205/55R16 A90
0327*52-.. 66, 81, 88 205/60R16 A90
66, 81, 88 215/55R16 A12
Renault Clio (II) 120, 124 195/45R16 K23 K42 K46 K66 A01 A12 A14
B 40 195/45R16 G01 K23 K2b K42 K46 K66 L02 A21 B02 B03
e2*93/81*0126*.. 42-79 195/45R16 K23 K2b K42 K46 K66 L02 S02
e2*98/14*0126*..
Renault Clio (III) 48-102 185/55R16 A31 A14 A21 Car
R 48-102 195/50R16 A12 Flh R1S RC3
e2*2001/116*0327*..; 48-102 205/45R16 A12 S02
e2*2007/46*0008*.. 48-102 205/50R16 A01 A12 G77 K1a K1b
Renault Clio (III) 48-102 185/55R16 A31 R37 A14 A21 Car
R 48-102 195/50R16 A12 Flh R1B RC3
e2*2001/116*0327*..; 48-102 205/45R16 A31 S02
e2*2007/46*0008*.. 48-102 205/50R16 A12 X30
48-102 205/50R16 A01 A12 G77
Renault Clio (IV) 48-66 185/55R16 A11 A14 A21 A58
R 48-66 185/60R16 A11 Car Flh RC4
e2*2001/116* 48-88 195/50R16 A90 S05
0327*46-..; 48-88 195/55R16 A90
e2*2007/46*0008*16-.. 48-88 205/50R16 A01 A12 K6j
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55061811 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Renault Megane (I) 108 195/50R16 R09 A01 A12 A14
BA 47-84 195/45R16 T80 T84 X23 A21 K46 S02
e2*93/81*0010*.. 59-85 195/45R16 K1a T80 T84 X24
e2*98/14*0010*..
Renault Megane (I) 59-85 195/50R16 K1a K46 K56 A01 A12 A14
Break 59-85 205/45R16 K1a K2b K46 K56 A21 B02 X24
KA S02
e2*98/14*0192*..
Renault Megane (I) 47-70 195/50R16 K46 K56 A01 A12 A14
Break 47-70 205/45R16 K1a K2b K46 K56 A21 B02 L02
KA X23 S02
e2*98/14*0192*..
Renault Megane (I) 101-108 195/50R16 R09 A01 A12 A14
Cabrio 66-84 195/45R16 T80 T84 X23 A21 B02 K46
EA 72-84 195/45R16 K1a T80 T84 X24 S02
e2*93/81*0103*..
e2*98/14*0103*..
Renault Megane (I) 47-84 195/45R16 T80 T84 X23 A01 A12 A14
Classic 59-85 195/45R16 K1a T80 T84 X24 A21 B02 K46
§22 48443*09
LA S02
e2*93/81*0072*..,
e2*98/14*0072*..
Renault Megane (I) 101-108 195/50R16 A01 A12 A14
Coupé 66-84 195/45R16 T80 T84 X23 A21 B02 K46
DA 72-84 195/45R16 K1a T80 T84 X24 S02
e2*93/81*0009*..
e2*98/14*0009*..
Renault Megane (II) 60-120 205/55R16 A33 A14 A21 B03
M 60-120 225/50R16 A01 A12 K1c K2b Flh V16 S02
e2*98/14*0272*.. 60-96 195/60R16 A13 R37
Renault Megane (II) 76-120 205/55R16 A33 A14 A21 B03
Cabrio 76-120 225/50R16 A01 A12 K1a K2b Cbo Cpe V16
M 76-96 195/60R16 A13 R37 S02
e2*98/14*0272*..
- Cabrio/Coupé
Renault Megane (II) 60-96 195/60R16 A13 R37 A14 A21 B03
Grandtour 60-99 205/55R16 A33 Car V16 S02
M 60-99 225/50R16 A01 A12 K1a K1b K29 K2b
e2*98/14*0272*..
Renault Megane (II) 60-96 195/60R16 A13 R37 A14 A21 B03
Stufenheck 60-99 205/55R16 A33 Sth V16 S02
M 60-99 225/50R16 A01 A12 K1a K1b K2b
e2*98/14*0272*..
Renault Modus 48-76 185/50R16 A11 R37 T81 A14 A21 A60
P 48-82 185/55R16 A11 X75 S02
e2*2001/116*0319*..; 48-82 185/55R16 A01 A11 G77
e2*2007/46*0007*.. 48-82 195/45R16 A11 T80 T84
48-82 195/50R16 A01 A12 K1a K2b K44 K46
48-82 205/45R16 A12
48-82 205/50R16 A01 A12 G77 K1a K1b K2b K44 K46
K56
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55061811 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Renault Scenic II 60-120 205/55R16 A13 R37 T91 T94 120 A14 A21 A60
JM 60-120 215/55R16 A12 T91 T93 120 B03 V16 S02
e2*2001/116*0274*.. 60-120 225/50R16 A12 T92 T93 120
60-120 235/50R16 A01 A12 K29 K2b LK6 120
74-120 205/60R16 A13 R09 T91 T92 120
74-120 225/55R16 A12 X71 120
Renault Scénic 55-66 205/45R16 T83 T87 A12 A14 A21
JA 55-66 205/50R16 A01 K1a K2c K42 K56 L02 B02 X04 S02
e2*93/81*0068*..,
e2*98/14*0068*..
Renault Scénic 44-103 205/50R16 K1c K2c K42 K56 A01 A12 A14
JA A21 B02 L02
e2*93/81*0068*.., X05 S02
e2*98/14*0068*..
Renault ZOE 43 (65) 185/55R16 A90 T87 A14 A21 A58
AG 43 (65) 195/50R16 A12 T88 Flh S03
e2*2007/46*0251*.. 43 (65) 195/55R16 A12
(22 kWh-Batterie) 43 (65) 205/50R16 A01 A12 K2b
Smart forfour 45, 52, 66 185/50R16 K1a R02 A01 A12 A14
§22 48443*09
451 45, 52, 66 205/45R16 K2b R03 A21 TV6 Vn2
e1*2001/116* 45, 52, 66 205/45R16 K2h R03 Y85 S05
0413*23-..
(FIN: WME453...)
Smart fortwo 45, 52, 66 185/50R16 R02 A12 A14 A21
451 45, 52, 66 205/45R16 A01 K2b R03 Cbo Cpe TV6
e1*2001/116* 45, 52, 66 205/45R16 K2h R03 Vn2 S05
0413*22-..
(FIN: WME453...)
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55061811 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 6 von 12
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
120 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1200 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene Schnee-
ketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet werden.
§22 48443*09
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Fel-
genbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an denen laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55061811 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 7 von 12
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung) ab, ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
§22 48443*09
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G77 Ist die Reifengröße 175/65R15, 185/60R15 oder 185/55R16 keine der serienmäßigen Reifen-
größen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) ,
so ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstrecken-
zählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige ange-
glichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder
COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K17 An Achse 1 ist durch Umlegen der Befestigungslaschen am Radlauf eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K23 An Achse 2 ist die Befestigungsschraube der Kunststoffeinsätze bis auf die Mutter zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55061811 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 8 von 12
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des Motor-
schutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K29 Die äußeren Kunststoffmuttern und Befestigungsschrauben der Filz- bzw. Kunststoffeinsätze
in den hinteren Radhäusern sind zu entfernen und die Filz- bzw. Kunststoffeinsätze durch geeignete
Maßnahmen neu zu befestigen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen Zu-
satzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
§22 48443*09
gigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine ausrei-
chende Freigängigkeit der Rad-/Reifen-Kombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55061811 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 9 von 12
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzli-
chen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zu-
sätzliche Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- / Rei-
fenkombination herzustellen.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der Rad-
hausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
§22 48443*09
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R1B Rad/Reifen Kombination für Fahrzeugausführungen mit breiten Kotflügeln an Achse 1 und
schmaler Spurweite an Achse 2 (6. Stelle der Fahrzeug-Ident. Nr.= A, C, F, H, R oder 6).
R1S Rad/Reifen Kombination für Fahrzeugausführungen mit breiter Spurweite an Achse 2 (6. Stel-
le der Fahrzeug-Ident. Nr.= 1, 2, 3, 4, D, E, L oder S).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
RC3 Rad/Reifen Kombination für Renault Clio 3 (4.und 5. Stelle der Fahrzeug-Ident. Nr.= BR, CR,
KR, oder SR).
RC4 Rad/Reifen Kombination für Renault Clio 4 (4. und 5. Stelle der Fahrzeug-Ident. Nr.= 5R, 6R
oder 7R).
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55061811 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 10 von 12
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
§22 48443*09
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
TV6 Folgende Reifenkombinationen an Vorder- und Hinterachse sind, sofern die Reifengrößen in
der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/45R16 215/40R16
Nr. 3 195/50R16 215/45R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/45R16 215/40R16, 225/40R16
Nr. 3 195/50R16 215/45R16
Nr. 4 205/45R16 225/40R16
Nr. 5 205/50R16 225/45R16
Nr. 6 205/55R16 225/50R16, 245/45R16
Nr. 7 205/60R16 225/55R16
Nr. 8 215/40R16 225/40R16, 245/35R16
Nr. 9 215/55R16 235/50R16
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55061811 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 11 von 12
Vorderachse Hinterachse (Forts.)
Nr. 10 225/50R16 245/45R16
Nr. 11 225/55R16 245/50R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Vn2 Es sind auf Vorder- und Hinterachse nur unterschiedliche Reifengrößen zulässig. Dabei muss
die Reifengröße an Achse 2 mindestens 2 Nennbreiten größer sein als die Reifengröße an Achse 1.
X04 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 175/70R14
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X05 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßigen Reifengrößen
185/70R14, 185/65R15, 195/60R15 oder 205/55R15 (u. a. Fahrzeugschein, Zulassungsbescheinigung
I, COC-Papier oder Bedienungsanleitung).
X23 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
185/60R15 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
§22 48443*09
X24 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 185/60R15
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X30 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 175/65R15
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X71 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
195/65R15 oder 205/55R16 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
X75 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
175/65R15, 185/60R15 oder 185/55R16 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 14. Juli 2016 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55061811 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 12 von 12
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum Juni 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 14. Juli 2016
Coen
BW/CC 00253790.DOC
§22 48443*09
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55061811 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 1 von 9
Auftraggeber Gewe Reifengroßhandel GmbH
Hans Geiger Straße 15
D-67661 Kaiserslautern
QM-Nr. 49 02 0160905
Prüfgegenstand PKW-Sonderrad
Modell AS1
Typ AS1-6516
Radgröße 6,5Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
X2 AS1-6516 X2 / Ø64 / Ø60,1 4/100/60,1 45 600 1995
Kennzeichnungen
KBA-Nummer 48443
Herstellerzeichen TEC by ASA
Radtyp und Ausführung AS1-6516 (s.o.)
Radgröße 6,5Jx16H2
Einpresstiefe ET (s.o.)
§22 48443*09
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M12x1,5 Kegel 60° 100 26
S03 Schraube M12x1,5 Kegel 60° 110 26
S04 Mutter M12x1,25 Kegel 60° 110 -
S05 Schraube M12x1,5 Kegel 60° 105 26
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Dacia
Nissan
Renault
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55061811 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 2 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Dacia Logan 50-65 195/55R16 T91 A12 A14 A21
FSD/USD, SD/SR 50-65 205/50R16 T91 A58 S05
N386;
e2*2007/46*0030*..;
e2*2007/46*0013*..
- Pick-Up
- geschl. Kasten
Dacia Logan 50-77 185/55R16 A12 A14 A21
SD/SR 50-77 195/50R16 Sth S05
e2*2001/116* 50-77 195/55R16
0314*00-61;
0323*00-29;
e2*2007/46*0030*..;
e2*2007/46*0013*..
Dacia Logan MCV 50-77 185/55R16 T87 A12 A14 A21
SD/SR 50-77 195/50R16 T88 Car S05
e2*2001/116* 50-77 195/55R16
0314*00-61; 50-77 205/50R16
§22 48443*09
0323*00-29;
e2*2007/46*0030*..;
e2*2007/46*0013*..
- Kombi
Dacia Sandero 50-77 185/55R16 A12 A14 A21
SD/SR 50-77 195/50R16 Flh S05
e2*2001/116* 50-77 195/55R16
0314*00-61;
0323*00-29;
e2*2007/46*0013*..;
e2*2007/46*0030*..
Dacia Sandero 50-77 195/55R16 A12 A14 A21
Stepway Flh KMV S05
SD/SR
e2*2001/116*
0314*00-61;
0323*00-29
Nissan Micra 48-81 185/50R16 K1c K2c K42 A01 A12 A14
K12 48-81 195/45R16 K1c K2c K42 A21 Cbo Flh
e11*2001/116*0195*. S02
Nissan Micra 59, 72 185/50R16 K1a K1b A01 A12 A14
K13 59, 72 185/55R16 G03 K1a K1b A21 Flh V16
e13*2007/46*1111*.. 59, 72 195/45R16 K1a K1b S04
incl. Facelift 2014 59, 72 195/50R16 G77 K1c K2b K6g K6i K8c
59, 72 205/45R16 K1c
59, 72 205/50R16 G77 K1c K2b K6g K6i K8m
Nissan Note 50-85 185/55R16 A31 A14 A21 S02
E11 50-85 195/50R16 A12
e11*2001/116*0268*. 50-85 195/55R16 A12
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55061811 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 3 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Nissan Note 59, 66, 72 185/55R16 A91 A14 A21 A58
E12 59, 66, 72 195/50R16 A12 S04
e11*2007/46*0753*.. 59, 66, 72 195/55R16 A12
59, 66, 72 205/50R16 A12
Renault Clio (III) 48, 53-58 185/55R16 A12 A14 A21 Car
R 48-102 195/50R16 A12 Flh R1S RC3
e2*2001/116*0327*..; 48-102 205/45R16 A12 S02
e2*2007/46*0008*.. 48-102 205/50R16 A12 X30
48-102 205/50R16 A01 A12 G77
50,63-102 185/55R16 A31
Renault Clio (IV) 48-66 185/55R16 A11 A14 A21 A58
R 48-66 185/60R16 A11 Car Flh RC4
e2*2001/116* 48-88 195/50R16 A90 S05
0327*46-..; 48-88 195/55R16 A90
e2*2007/46*0008*16-.. 48-88 205/50R16 A12
Renault Megane (II) 60-120 205/55R16 A63 A14 A21 B03
M 60-120 225/50R16 A12 Flh V16 S02
e2*98/14*0272*.. 60-96 195/60R16 A13 R37
Renault Megane (II) 76-120 205/55R16 A63 A14 A21 B03
§22 48443*09
Cabrio 76-120 225/50R16 A12 Cbo Cpe V16
M 76-96 195/60R16 A13 R37 S02
e2*98/14*0272*..
- Cabrio/Coupé
Renault Megane (II) 60-96 195/60R16 A13 R37 A14 A21 B03
Grandtour 60-99 205/55R16 A63 Car V16 S02
M 60-99 225/50R16 A12
e2*98/14*0272*..
Renault Megane (II) 60-96 195/60R16 A13 R37 A14 A21 B03
Stufenheck 60-99 205/55R16 A63 Sth V16 S02
M 60-99 225/50R16 A12
e2*98/14*0272*..
Renault Modus 48-76 185/50R16 A11 R37 T81 A14 A21 A60
P 48-82 185/55R16 A11 X75 S02
e2*2001/116*0319*..; 48-82 185/55R16 A01 A11 G77
e2*2007/46*0007*.. 48-82 195/45R16 A11 T80 T84
48-82 195/50R16 A12
48-82 205/45R16 A12
Renault Scenic II 60-120 205/55R16 A13 R37 T91 T94 120 A14 A21 A60
JM 60-120 215/55R16 A12 T92 T93 120 B03 S02
e2*2001/116*0274*.. 74-120 205/60R16 A13 R09 T91 T92 120
Renault Twingo RS 98 195/45R16 M+S A12 A14 A21
N 98 205/45R16 M+S S05
e2*2001/116*0359*..
- incl. Facelift 2012
Renault Wind 74, 75, 98 195/45R16 M+S A12 A14 A21
N 74, 75, 98 205/45R16 M+S Cbo S05
e2*2001/116*
0359*14-..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55061811 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 4 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Renault ZOE 43 (65) 185/55R16 A33 T87 A14 A21 A58
AG 43 (65) 195/50R16 A90 T88 Flh S03
e2*2007/46*0251*.. 43 (65) 195/55R16 A90
(22 kWh-Batterie)
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
§22 48443*09
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
120 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1200 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene Schnee-
ketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55061811 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 5 von 9
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Fel-
genbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an denen laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
§22 48443*09
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55061811 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 6 von 9
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung) ab, ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G77 Ist die Reifengröße 175/65R15, 185/60R15 oder 185/55R16 keine der serienmäßigen Reifen-
größen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) ,
so ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstrecken-
zählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige ange-
glichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder
COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
§22 48443*09
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55061811 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 7 von 9
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzli-
chen Kotflügelverbreiterungen (Radlaufleisten).
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R1S Rad/Reifen Kombination für Fahrzeugausführungen mit breiter Spurweite an Achse 2 (6. Stel-
le der Fahrzeug-Ident. Nr.= 1, 2, 3, 4, D, E, L oder S).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
RC3 Rad/Reifen Kombination für Renault Clio 3 (4.und 5. Stelle der Fahrzeug-Ident. Nr.= BR, CR,
KR, oder SR).
RC4 Rad/Reifen Kombination für Renault Clio 4 (4. und 5. Stelle der Fahrzeug-Ident. Nr.= 5R, 6R
oder 7R).
§22 48443*09
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55061811 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 8 von 9
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/45R16 215/40R16, 225/40R16
Nr. 3 195/50R16 215/45R16
Nr. 4 205/45R16 225/40R16
Nr. 5 205/50R16 225/45R16
Nr. 6 205/55R16 225/50R16, 245/45R16
Nr. 7 205/60R16 225/55R16
Nr. 8 215/55R16 235/50R16
Nr. 9 225/50R16 245/45R16
§22 48443*09
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X30 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 175/65R15
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X75 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
175/65R15, 185/60R15 oder 185/55R16 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 14. Juli 2016 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55061811 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 9 von 9
Das Gutachten umfasst Blatt 1 bis 9 und gilt für Sonderräder ab Herstellungsdatum Juni 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 14. Juli 2016
Coen
BW/CC 00253796.DOC
§22 48443*09
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55061811 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 1 von 7
Auftraggeber Gewe Reifengroßhandel GmbH
Hans Geiger Straße 15
D-67661 Kaiserslautern
QM-Nr. 49 02 0160905
Prüfgegenstand PKW-Sonderrad
Modell AS1
Typ AS1-6516
Radgröße 6,5Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
F2 AS1-6516 F2 / ohne Ring 4/108/63,4 40 600 1995
Kennzeichnungen
KBA-Nummer 48443
Herstellerzeichen TEC by ASA
Radtyp und Ausführung AS1-6516 (s.o.)
Radgröße 6,5Jx16H2
Einpresstiefe ET (s.o.)
§22 48443*09
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Mutter M12x1,5 Kegel 60° 110 -
S03 Mutter M12x1,5 Kegel 60° 135 -
S04 Mutter M12x1,5 (D6sp) Kegel 60° 110 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Ford
Mazda
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55061811 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 2 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Ford B-MAX 55-103 185/55R16 A12 A14 A21
JK8 55-103 195/50R16 A58 S03
e9*2007/46*0092*.. 55-103 195/55R16
55-103 205/50R16
Ford Cougar 96 205/55R16 R37 A12 A14 A21
BCV 96-125 215/50R16 A01 K46 K56 B02 B03 V16
e9*96/79*0027*.. 96-125 225/50R16 A01 K46 K56 S02
96-151 205/55R16 M+S
Ford Fiesta (VI) 43-74 195/40R16 K1a K1b K2b R37 T76 T80 A01 A12 A14
JH1, JD3 43-74 195/45R16 K1a K1b K2b A21 Flh S04
e1*98/14*0191*.., 43-74 205/45R16 K1a K1b K2b K46
e1*2001/116*0210*..
Ford Fiesta (VII) 44-99 195/45R16 A12 A14 A21
JA8, JR8 44-99 195/50R16 A01 G01 B02 Flh S04
e9*2001/116* 44-99 205/45R16
0069*00-10;
e9*2007/46*
0002*00-06;
§22 48443*09
DE*2007/46*0072*..;
e13*2007/46*
1058*00-08
Ford Fiesta (VII) 44-103 195/50R16 A12 A14 A21
JA8, JR8 44-134 195/45R16 B02 Flh S04
e9*2001/116* 44-134 205/45R16
0069*11-..;
e9*2007/46*
0002*07-..;
e13*2007/46*
1058*09-..
- ab Modell 2013
Ford Fiesta ST 150 110 195/45R16 K1b K2b A01 A12 A14
(VI) 110 205/45R16 K1a K1b K2b K46 A21 Flh S04
JD3
e1*2001/116*0210*..
Ford Focus 55-85 205/50R16 G65 K1c K42 A01 A12 A14
D . W, D . X 55-96 195/50R16 K1c K42 R37 T84 T88 A21 B02 Car
e13*97/27*, 98/14*, 55-96 205/45R16 K1c K42 R37 T83 T87 Flh Sth S04
0037-40, 56-58*.. 66-96 205/50R16 K1c K42 R67 X06
Ford Focus ST 170 127 195/55R16 K1a K41 K42 M+S A01 A12 A14
DA1, DB1, DN1 127 205/55R16 K1c K41 K42 K45 M+S A21 B02 B03
e13*98/14* Car Flh S02
0081,0082,0095*..
Ford Fusion 50-74 195/50R16 K1c K2b R37 A01 A12 A14
JU2 50-74 195/55R16 K1c K2b A21 S04
e1*98/14*0194*.. 50-74 205/45R16 K1a K2b
50-74 205/50R16 K1c K2b K46
Ford Mondeo (II) 66-125 205/50R16 Z15 Z16 A12 A14 A21
BAP, BAW 66-96 205/45R16 R37 T83 T87 B02 S02
e1*95/54*0046*.., 66-96 205/50R16 A01 G65
e1*98/14*0124*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55061811 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 3 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Ford Mondeo (II) 66-125 205/50R16 Z15 Z16 A12 A14 A21
BFP, BFW 66-96 205/45R16 R37 T83 T87 B02 S02
e1*95/54*0045*.., 66-96 205/50R16 A01 G65
e1*98/14*0125*..
Ford Mondeo (II) 65-100 205/45R16 R37 T87 A12 A14 A21
BNP, BNW 65-100 205/50R16 A01 G65 T87 T91 B02 S02
G387, 65-125 205/50R16 T87 T91 Z15 Z16
e1*95/54*0047*..,
e1*98/14*0126*..
Ford Tourneo/Transit 55-74 185/55R16 A12 A14 A21
Courier 55-74 195/50R16 S03
JU2, JN8 55-74 195/55R16
e1*98/14*0194*26-..;
e13*2007/46*1349*..
Mazda 2 (I) 50-74 195/40R16 T76 T80 A12 A14 A21
DY 50-74 195/45R16 Flh S04
e1*2001/116*0212*.. 50-74 205/45R16 A01 K1a K1b K2b
§22 48443*09
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55061811 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 4 von 7
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Fel-
genbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
§22 48443*09
genrand hinausragen.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G65 Ist die Reifengröße 195/60R15, 205/55R15 oder 205/50R16 keine der serienmäßigen Reifen-
größen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) ,
so ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstrecken-
zählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige ange-
glichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder
COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55061811 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 5 von 7
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
§22 48443*09
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R67 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 205/50 R
16 ww. 205/45 R 17 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedie-
nungsanleitung).
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T76 Reifen (LI 76) nur zulässig für Fahrzeuge mit zul. Achslast bis 800 kg (Fzg.-Schein, Ziff.16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55061811 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 6 von 7
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
§22 48443*09
Nr. 1 195/40R16 215/35R16
Nr. 2 195/45R16 215/40R16, 225/40R16
Nr. 3 195/50R16 215/45R16
Nr. 4 205/45R16 225/40R16
Nr. 5 205/50R16 225/45R16
Nr. 6 205/55R16 225/50R16, 245/45R16
Nr. 7 225/50R16 245/45R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X06 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 195/60R15
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z15 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 15-Zoll-Serien-
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
Z16 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 16-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 14. Juli 2016 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55061811 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 7 von 7
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 7 und gilt für Sonderräder ab Herstellungsdatum Juni 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 14. Juli 2016
§22 48443*09
Coen
BW/CC 00253804.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55061811 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 1 von 10
Auftraggeber Gewe Reifengroßhandel GmbH
Hans Geiger Straße 15
D-67661 Kaiserslautern
QM-Nr. 49 02 0160905
Prüfgegenstand PKW-Sonderrad
Modell AS1
Typ AS1-6516
Radgröße 6,5Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
PE AS1-6516 PE / ohne Ring 4/108/65,1 25 600 1995
Kennzeichnungen
KBA-Nummer 48443
Herstellerzeichen TEC by ASA
Radtyp und Ausführung AS1-6516 (s.o.)
Radgröße 6,5Jx16H2
Einpresstiefe ET (s.o.)
§22 48443*09
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M12x1,25 Kegel 60° 90 28
S03 Schraube M12x1,25 Kegel 60° 100 28
S04 Schraube M12x1,25 Kegel 60° 110 28
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Citroen
Peugeot
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55061811 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Citroen Berlingo (III) 55-88 195/60R16C A33 R37 120 A14 A21 S03
7*****, 7, B9 55-88 205/60R16 A33 T91 T92 120
e2*2001/116*0366*..; 55-88 205/60R16 A33 120
e2*2007/46*0002*..; 55-88 215/55R16 A12 T91 T92 120
N129
- incl. Facelift 2012
Citroen C2 50-80 195/45R16 A12 A14 A21
J*...* C25 S03
e2*2001/116*
0284-0286,
0316,0339,0344*..
Citroen C2 44,50,54 195/45R16 K25 A01 A12 A14
J*...* A21 C24 S03
e2*2001/116*
0283-0286,0316*..
Citroen C2 90 195/45R16 A14 A21 A30
J*NFS S03
e2*2001/116*0309*..
§22 48443*09
Citroen C3 49-80 195/45R16 R37 A12 A14 A21
F*...* 49-80 195/50R16 A01 K25 K46 K90 C35 S03
e2*98/14,2001/116* 49-80 205/45R16 A01 K25 K46 K90
0257-0259,0261,
0289,0317,0318,
0329*..
Citroen C3 44-88 185/55R16 A12 A14 A16
S*****, S 44-88 195/50R16 A21 Y85 S03
e2*2007/46*0003*..; 44-88 195/55R16
e2*2007/46*0060*..
Citroen C3 Picasso 66-88 195/50R16 T84 A12 A14 A21
SH****, SH 66-88 195/55R16 S03
e2*2001/116*0371*..;
e2*2007/46*0110*..
Citroen C3 Pluriel 50,54,80 195/50R16 K25 K42 K46 K90 A01 A12 A14
H***** A21 Cbo S03
e2*2001/116*0266*..
Citroen C4 65-130 205/55R16 A30 Y19 A14 A21 Cpe
L***** 65-130 225/50R16 A01 A12 K2b K42 K56 LK6 Y19 Lim V16 S03
e2*2001/116*0302*.. 80-110 205/55R16 A12 Y20
80-110 225/50R16 A01 K2b K42 K56 R03 Y20
Citroen C4 68-88 195/55R16 A11 A14 A21 B03
N 68-88 195/60R16 A11 Flh S03
e2*2007/46*0040*..; 68-88 205/55R16 A11
e2*2007/46*0079*.. 68-88 215/55R16 A12
68-88 225/50R16 A01 A12 K1a K2b K6f
Citroen C4 Picasso 80,88,92 205/55R16 A33 R37 120 A14 A21 A60
U*****, U 80,88,92 205/60R16 A33 R37 120 V16 S03
e2*2001/116*0345*..; 80-120 215/55R16 A33 120
e2*2007/46*0061*.. 80-120 225/50R16 A12 120
80-120 225/55R16 A12 120
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55061811 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Citroen C5 66-103 205/55R16 R37 T88 T89 A12 A14 A21
D*...* 66-152 215/55R16 Car Lim S03
e2*98/14*
0215 bis 0221,
0249*..
Citroen C5 80-152 215/55R16 120 A12 A14 A21
R*...* Car Lim S03
e2*2001/116*
0303 bis 0308,
0315,0334,0335,
0347,0348,0353,
0354*..
Citroen DS3 50-122 195/55R16 A12 A14 A16
S*****, S 50-88 185/55R16 A21 Cbo Y84
e2*2007/46*0003*.. 50-88 195/50R16 S03
Peugeot 1007 50-80 185/50R16 R37 A12 A14 A21
K***** 50-80 195/45R16 R37 T80 S03
e2*2001/116*0300*.. 50-80 195/50R16
§22 48443*09
50-80 205/45R16
Peugeot 206 40-80 195/45R16 A01 Flh K1a A12 A14 A21
2*...* 40-80 205/45R16 A01 Flh K1c K56 S03
e2*93/81,98/14, 55-100 195/45R16 Cbo Flh P26 R37
2001/116* 55-100 205/45R16 A01 Cbo Flh K1a K56 P26
0085, 0168-0174,
0212, 0237-0239,
0250, 0291, 0310,
0311, 0343*..
Peugeot 206 RC 130 205/45R16 A12 A14 A21
2*RFK* B03 Flh S03
e2*2001/116*0269*..
Peugeot 206 SW 40-80 195/45R16 A01 K1b Z14 A12 A14 A21
2*...* 40-80 205/45R16 A01 K1b Z14 Car S03
e2*98/14,2001/116* 55-100 195/45R16 P26
0174, 0212, 0237- 55-100 205/45R16 A01 K1b P26
0239, 0250, 0291,
0310, 0311, 0343*..
Peugeot 206+ 44 185/50R16 A01 G64 T81 A12 A14 A21
2***** 44-55 195/45R16 Flh V16 S02
e2*2001/116*0374*..; 44-55 205/45R16 A01 K6i
e2*2007/46*0109*.. 50,54,55 185/50R16 T81 X24
Peugeot 207 CC 80-115 195/55R16 A12 A14 A21
W***** Cbo S04
e2*2001/116*0340*..
- Cabrio-Coupé
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55061811 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Peugeot 207, 207SW 50-128 195/55R16 A12 A14 A21 Car
W*****, W 50-128 205/50R16 A12 Flh S04
e2*2001/116*0340*.., 50-88 185/55R16 A39 R37
e2*2007/46*0072*.. 50-88 195/50R16 A12 R37
66-88 205/55R16 A12 R09
66-88 205/55R16 A01 A12 G03
Peugeot 208 50-115 195/55R16 A12 A14 A21
C 50-88 185/55R16 R37 T83 T87 A58 Flh KOV
e2*2007/46*0070*..; 50-88 195/50R16 R37 S04
e2*2007/46*0071*..
Peugeot 208 XY 68-115 195/55R16 A12 A14 A21
C 68-88 185/55R16 R37 T83 T87 A58 Flh KMV
e2*2007/46*0070*.. 68-88 195/50R16 R37 S04
Peugeot 307 50-130 205/55R16 A13 A14 A21 Flh
3*...* 50-130 225/50R16 A01 A12 K1c K2b K45 K46 K56 V16 S03
e2*98/14,2001/116*
0235,0242-245,0251,
0252,0287-0288,
§22 48443*09
0290,0299,0301,
0313,0333*..
Peugeot 307 50-103 205/55R16 A13 A14 A21 Car
Break/SW 50-103 225/50R16 A01 A12 K1c K2b K45 K46 K56 V16 S03
3*...*
e2*98/14,2001/116*
0235,0242-245,0251,
0252,0287-288,0299,
0301,0313,0333*..
Peugeot 307 CC 80-130 205/55R16 A13 A14 A21 Cbo
3*...* 80-130 225/50R16 A01 A12 K1b K46 K56 V16 S03
e2*98/14,2001/116*
0235,0243-244,0290,
0313*..
- Cabrio/Coupé
Peugeot 308 66-110 195/60R16 A13 T89 120 A14 A21 B03
4*****, 4 66-120 205/55R16 A13 120 Flh V16 S03
e2*2001/116*0362*.., 66-120 215/50R16 A12 120
e2*2007/46*0101*.. 66-120 215/55R16 A12 120
- Fließheck 66-120 225/50R16 A01 A12 K42 120
incl. Facelift 2011
Peugeot 308 66-110 195/60R16 A13 T89 120 A14 A21 B03
Break/SW 66-120 205/55R16 A13 120 Car V16 S03
4*****, 4 66-120 215/50R16 A12 120
e2*2001/116*0362*.., 66-120 215/55R16 A12 120
e2*2007/46*0101*.. 66-120 225/50R16 A12 120
incl. Facelift 2011
Peugeot Partner (III) 55-88 195/60R16C A33 R37 120 A14 A21 S03
7*****, 7, B9 55-88 205/60R16 A33 T91 T92 120
e2*2001/116*0365*..; 55-88 205/60R16 A33 120
e2*2007/46*0001*..; 55-88 215/55R16 A12 T91 T92 120
N128
- incl. Facelift 2012
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55061811 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 5 von 10
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
§22 48443*09
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
120 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1200 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene Schnee-
ketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Fel-
genbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55061811 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 6 von 10
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A39 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
§22 48443*09
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
C24 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
9,6 m bzw. 3,25 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung aus-
schließlich mit 5,5x14, ET24 (z.Zt 1,1i (44kW); 1,4i (54 kW); 1,4 Hdi (50kW)).
C25 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,7 m bzw. 2,8 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung wahlweise
mit 5,5x14, ET24 und 6,0x15, ET27 bzw. 6,0x16, ET27 (z.Zt. 1,4i (54kW); 1,6i (80kW); 1,4 Hdi
(50kW)).
C35 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
11,29 m bzw. 2,8 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung mit
6,0x15, ET27 bzw. 6,0x16, ET27 (z.Zt. 1,4i Automatik ww. 5-Gang (49 bzw. 54kW), 1,4i 16V (65 kW),
1,6 16V (80 kW), 1,4HDi 16V (66 kW), 1,6HDi (80 kW) und 1,4HDi (50 kW) mit "Exclusive-
Ausstattung").
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55061811 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 7 von 10
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung) ab, ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G64 Bei Fahrzeugen mit ausschließlich 175/65R14 Serien-Bereifung (u. a. Fahrzeugschein, Zulas-
sungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen, dass
die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifen-
größen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
§22 48443*09
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des Motor-
schutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55061811 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 8 von 10
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzli-
chen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zu-
sätzliche Kotflügelverbreiterungen (Radlaufleisten).
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der Rad-
hausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
P26 Diese Rad- / Reifenkombination ist nur zulässig für Fahrzeuge mit breiteren Kotflügeln an
Achse 1, dies sind Fahrzeuge mit 15 oder 16 Zoll Serien-Bereifung (u. a. Fahrzeugschein, Zulas-
sungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
§22 48443*09
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55061811 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 9 von 10
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/45R16 215/40R16, 225/40R16
Nr. 3 195/50R16 215/45R16
Nr. 4 205/45R16 225/40R16
Nr. 5 205/50R16 225/45R16
Nr. 6 205/55R16 225/50R16, 245/45R16
Nr. 7 205/60R16 225/55R16
Nr. 8 215/55R16 235/50R16
Nr. 9 225/50R16 245/45R16
§22 48443*09
Nr. 10 225/55R16 245/50R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X24 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 185/60R15
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Y19 Betrifft nur Fahrzeugvarianten mit 4-Gang Automatik oder manuellem 5-Gang Getriebe.
Y20 Betrifft nur Fahrzeugvarianten mit 6-Gang Automatik oder manuellem 6-Gang Schaltgetriebe.
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Z14 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 14-Zoll-Serien-
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 14. Juli 2016 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55061811 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 10 von 10
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum Mai 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 14. Juli 2016
§22 48443*09
Coen
BW/CC 00253813.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55061811 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 1 von 8
Auftraggeber Gewe Reifengroßhandel GmbH
Hans Geiger Straße 15
D-67661 Kaiserslautern
QM-Nr. 49 02 0160905
Prüfgegenstand PKW-Sonderrad
Modell AS1
Typ AS1-6516
Radgröße 6,5Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
V6 AS1-6516 V6 / ohne Ring 5/100/57,1 38 630 2050
Kennzeichnungen
KBA-Nummer 48443
Herstellerzeichen TEC by ASA
Radtyp und Ausführung AS1-6516 (s.o.)
Radgröße 6,5Jx16H2
Einpresstiefe ET (s.o.)
§22 48443*09
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Serienschraube M14x1,5 Kugel D=26 mm 120 27
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55061811 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 2 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi A1, -/Sportback 60-110 195/50R16 A33 A07 A14 A21
8X 60-136 205/45R16 A13 A58 F23 Flh
e1*2007/46*0414*..; 60-136 205/50R16 A12 S02
e1*2007/46*0509*.. 60-141 195/50R16 A33 M+S
60-141 205/45R16 A13 M+S
60-141 205/50R16 A12 M+S
Audi A2 55-81 185/50R16 R35 A07 A12 A14
8Z 55-81 195/45R16 A21 V16 S02
e1*98/14*0131*.., 55-81 205/45R16 A01 B51
e1*2001/116*0131*..
Audi A3 66-110 205/50R16 A33 R37 A07 A14 A21
8L 66-132 205/55R16 A33 B03 V16 S02
e1*95/54*0042*.., 66-132 215/50R16 A01 A12 K1c K2b
e1*98/14*0042*.. 66-132 225/50R16 A01 A12 K2b K42 K46 R03
Audi S1, -/Sportback 170 195/50R16 A33 M+S A07 A14 A21
8X 170 205/45R16 A13 M+S A56 F24 Flh
e1*2007/46*0414*.. 170 205/50R16 A12 M+S S02
§22 48443*09
Seat Ibiza / Cordoba 44-110 195/45R16 T80 T84 A07 A12 A14
6L 44-132 205/45R16 A01 K1a K2b A21 B01 B03
e9*98/14*0041*.., Flh Sth S02
e9*2001/116*0041*..
Seat Ibiza / Ibiza ST 44-110 195/45R16 A90 T80 T84 A07 A14 A21
6J, 6JN 44-110 195/50R16 A12 Car Flh S02
e9*2001/116*0067*.., 44-110 205/45R16 A90
e9*2007/46*0001*..
- incl. Facelift 2012
- incl. Facelift 2015
Seat Ibiza Cupra 132 195/45R16 A90 T84 A07 A14 A21
6J 132 195/50R16 A12 B03 B91 Flh
e9*2001/116*0067*.. 132 205/45R16 A90 S02
incl. Facelift 2015 141 195/50R16 A12 M+S
141 205/45R16 A90 M+S
Seat Toledo 55-90 185/50R16 A90 NoD T81 A07 A14 A21
NH 55-90 185/55R16 A90 A58 Lim S02
e11*2007/46*0251*.. 55-90 195/45R16 A33 T80 T84
55-90 195/50R16 A12
55-90 205/45R16 A12
Seat Toledo / Leon 50-110 205/50R16 A33 R37 A07 A14 A21
1M 50-150 205/55R16 A33 B03 Flh Lim
e9*97/27*0026*.., 50-150 215/50R16 A01 A12 K1a K2b K46 V16 S02
e9*98/14*0026*.. 50-150 225/50R16 A01 A12 K2b K46 K56 R03
Skoda Fabia 44-77 195/45R16 T80 T84 A07 A12 A14
5J 44-77 205/45R16 A21 Car Flh
e11*2001/116* S02
0291*00-42;
e11*2007/46*
0013*00-19
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55061811 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 3 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Skoda Fabia 44-81 185/50R16 A91 A07 A14 A21
5J 44-81 185/55R16 A12 A58 Car Flh
e11*2001/116* 44-81 195/45R16 A33 T80 T84 S02
0291*43-..; 44-81 195/50R16 A01 A12 K2b
e11*2007/46* 44-81 205/45R16 A12
0013*20-..
ab MJ 2015 (6V)
Skoda Fabia 37-85 195/45R16 A01 K1a K2b R37 A07 A12 A14
6Y 37-96 205/45R16 A01 K1a K2b K46 A21 Car Flh
e11*98/14*0123*.. 37-96 205/45R16 R09 Sth S02
Skoda Fabia RS 132 195/45R16 M+S T84 A07 A12 A14
5J 132 205/45R16 M+S A21 Flh S02
e11*2001/116*
0291*27-42
Skoda Praktik 51-66 195/45R16 T80 T84 A07 A12 A14
5J 51-66 195/50R16 A01 K2b K44 K46 A21 A58 S02
N083; 51-66 205/45R16 T83 T87
e11*2007/46*0013*..
Skoda Rapid 55-90 185/50R16 A90 NoD T81 A07 A14 A21
§22 48443*09
NH 55-90 185/55R16 A90 A58 Lim S02
e11*2007/46*0250*..; 55-90 195/45R16 A33 T80 T84
e11*2007/46*0249*.. 55-90 195/50R16 A12
55-90 205/45R16 A12
Skoda Rapid Space- 55-90 185/50R16 A90 NoD T81 A07 A14 A21
back 55-90 185/55R16 A90 A58 Flh S02
NH 55-90 195/45R16 A33 T80 T84
e11*2007/46*0250*.. 55-90 195/50R16 A12
55-90 205/45R16 A12
Skoda Roomster 47-77 195/45R16 T80 T84 A07 A12 A14
5J 47-77 195/50R16 A01 K2b K44 K46 A21 A58 Npf
e11*2001/116*0291*; 47-77 205/45R16 S02
e11*2007/46*0013*..
Skoda Roomster 55-77 195/45R16 T84 A07 A12 A14
Scout 55-77 195/50R16 A01 K44 K46 A21 A58 KMV
5J 55-77 205/45R16 S02
e11*2001/116*0291*;
e11*2007/46*0013*..
VW Beetle, -/Cabrio 55-110 205/50R16 K1c R37 A01 A07 A12
9C, 1Y 55-125 205/55R16 K1c K45 A14 A21 B03
e1*97/27,98/14, 55-125 225/50R16 K2b K42 K46 K90 R03 Cbo Flh V16
2001/116*0106*.., S02
e1*2001/116*0205*..
VW Cross Polo 51-81 195/45R16 A13 T80 T84 A07 A14 A21
6R 51-81 195/50R16 A12 Flh KMV S02
e1*2001/116*0510*.. 51-81 205/45R16 A90
- incl. Facelift 2014
VW Fox 40-55 185/50R16 A01 K1a K2b A07 A12 A14
5Z 40-55 195/45R16 A21 Flh Npf
e1*2001/116*0301*.. 40-55 205/45R16 A01 K1a K2b S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55061811 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 4 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Golf (IV), Bora 50-110 205/50R16 A33 R37 T87 T91 A07 A14 A21
1J 50-150 205/55R16 A33 T88 B03 Car Flh
e1*96/79, 98/14, 50-150 215/50R16 A12 Sth V16 S02
2001/116*0071*.. 50-150 225/50R16 A01 A12 K2b K46 R03
VW Polo 44-103 195/45R16 A90 T80 T84 A07 A14 A21
6R 44-103 195/50R16 A12 Flh Npf S02
e1*2001/116*0510*.. 44-103 205/45R16 A90
e1*2007/46*0486*.. 44-110 195/45R16 A90 M+S T80 T84
- incl. Facelift 2014 44-110 195/50R16 A12 M+S
44-110 205/45R16 A90 M+S
VW Polo 40-110 195/45R16 R37 T80 T84 A07 A12 A14
9N 40-110 205/45R16 A21 Flh Npf
e1*98/14*0174*.., Sth S02
e1*2001/116*0174*..
VW Polo -Fun/Cross- 40-77 185/50R16 A13 M+S T81 A07 A14 A21
9N 40-77 195/50R16 A12 M+S Flh KMV S02
e1*2001/116*0174*.. 40-77 205/45R16 A12 M+S
VW Polo GTI 132, 141 195/45R16 A90 M+S T84 A07 A14 A21
6R 132, 141 195/50R16 A12 M+S Flh Npf S02
§22 48443*09
e1*2001/116*0510*.. 132, 141 205/45R16 A90 M+S
- incl. Facelift 2014
VW Polo WRC 162 195/50R16 A12 M+S A07 A14 A21
6R 162 205/45R16 A90 M+S Flh Npf S02
e1*2001/116*0510*..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55061811 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 5 von 8
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A07 Zur Befestigung der Räder dürfen nur die Serien-Radschrauben bzw. die Serien-Radmuttern
verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Fel-
genbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
§22 48443*09
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B01 Die Räder sind nicht zulässig an Fahrzeugen mit 4-Kolben-Festsattelbremse
an Achse 1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B51 Auf einen ausreichenden Abstand (mindestens 6 mm) der Rad- / Reifenkombination zum
Bremsschlauch, zur Verschleißanzeige oder zum ABS-Kabel bzw. deren Halterungen ist zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55061811 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 6 von 8
B91 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an Fahrzeu-
gen mit Bremsscheibendurchmesser 312 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
§22 48443*09
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzli-
chen Kotflügelverbreiterungen (Radlaufleisten).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55061811 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 7 von 8
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
S02 Zur Befestigung der Räder dürfen nur die Serien-Befestigungsmittel Nr. S02 (siehe Seite 1)
verwendet werden.
§22 48443*09
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/45R16 215/40R16, 225/40R16
Nr. 3 195/50R16 215/45R16
Nr. 4 205/45R16 225/40R16
Nr. 5 205/50R16 225/45R16
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55061811 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 8 von 8
Vorderachse Hinterachse (Forts.)
Nr. 6 205/55R16 225/50R16, 245/45R16
Nr. 7 225/50R16 245/45R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 14. Juli 2016 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
§22 48443*09
Das Gutachten umfasst Blatt 1 bis 8 und gilt für Sonderräder ab Herstellungsdatum April 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 14. Juli 2016
Coen
BW/CC 00253821.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55061811 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 1 von 10
Auftraggeber Gewe Reifengroßhandel GmbH
Hans Geiger Straße 15
D-67661 Kaiserslautern
QM-Nr. 49 02 0160905
Prüfgegenstand PKW-Sonderrad
Modell AS1
Typ AS1-6516
Radgröße 6,5Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
T1 AS1-6516 T1 / ohne Ring 5/114,3/60,1 38 700 2100
W4 AS1-6516 W4 / Ø72,5 / Ø60,1
Kennzeichnungen
KBA-Nummer 48443
Herstellerzeichen TEC by ASA
Radtyp und Ausführung AS1-6516 (s.o.)
Radgröße 6,5Jx16H2
§22 48443*09
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M12x1,5 Kegel 60° 100 30
S03 Mutter M12x1,5 Kegel 60° 110 -
S04 Schraube M12x1,5 Kegel 60° 90 30
S05 Mutter M12x1,5 (D6sp) Kegel 60° 110 -
S06 Mutter M12x1,25 (D2sp) Kegel 60° 90 -
S07 Mutter M12x1,25 (D2sp) Kegel 60° 100 -
S08 Mutter M12x1,25 (D2sp) Kegel 60° 140 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Fiat
Lexus
Suzuki
Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55061811 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Fiat Sedici 79-99,2 205/55R16 R37 A12 A14 A21
FY 79-99,2 205/60R16 A57 Flh KMV
e4*2001/116*0106*.. 79-99,2 215/55R16 S02
79-99,2 225/50R16
79-99,2 225/55R16
Lexus IS200, IS300 114-157 205/55R16 K1a K2b K42 A01 A12 A14
XE1 114-157 225/50R16 K1c K2c K41 K42 K45 K56 A21 B03 Car
e11*98/14*0110*.., Lim V16 S05
e11*2001/116*0110*.
Suzuki Grand Vitara 78-122 215/70R16 A10 A14 A21 Y84
JT 78-122 225/65R16 A10 S07
e4*2001/116*0091*..; 78-122 225/70R16 A10
e4*2007/46*0292*.. 78-122 235/65R16 A12
- 3-Türer
Suzuki Grand Vitara 78-171 215/70R16 A10 A14 A21 Y85
JT 78-171 225/65R16 A12 S07
e4*2001/116*0091*..; 78-171 225/70R16 A12
e4*2007/46*0292*.. 78-171 235/65R16 A12
§22 48443*09
- 5-Türer
Suzuki Kizashi 131 215/55R16 A91 A14 A21 A57
FR 131 215/60R16 A91 Lim S08
e4*2007/46*0142*.. 131 225/55R16 A12
131 235/50R16 A01 A12 K1a K2b
Suzuki SX4 66-99,2 205/55R16 A01 K1b K2b R37 A12 A14 A21
EY 66-99,2 205/60R16 A58 Flh KOV
e4*2001/116*0105*..; 66-99,2 215/55R16 A01 K1c K2b S02
e4*2007/46*0284*.. 66-99,2 225/50R16 A01 K1c K2b
- ohne Radhaus- 66-99,2 225/55R16 A01 K1c K2b
Verbreiterungen
Suzuki SX4 66-99,2 205/55R16 R37 A12 A14 A21
EY 66-99,2 205/60R16 A57 Flh KMV
e4*2001/116*0105*..; 66-99,2 215/55R16 S02
e4*2007/46*0284*.. 66-99,2 225/50R16
- mit Radhaus- 66-99,2 225/55R16
Verbreiterungen
Suzuki SX4 79,82,88 205/60R16 A12 A14 A21
GY 79,82,88 215/55R16 A01 K1b K2b A58 Flh KOV
e4*2001/116*0124*..; 79,82,88 225/50R16 A01 K1b K2b S06
e4*2007/46*0291*.. 79,82,88 225/55R16 A01 K1b K2b
- ohne Radhaus-
Verbreiterungen
Suzuki SX4 79,82,88 205/60R16 A12 A14 A21
GY 79,82,88 215/55R16 A57 Flh KMV
e4*2001/116*0124*..; 79,82,88 225/50R16 S06
e4*2007/46*0291*.. 79,82,88 225/55R16
- mit Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55061811 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Suzuki SX4 79, 88 195/60R16 K1b A01 A12 A14
GY 79, 88 205/55R16 K1c K2b A21 A58 Lim
e4*2001/116*0124*.. 79, 88 205/60R16 G03 K1c K2b K42 V16 S06
- Limousine 79, 88 215/50R16 K1c K2b K42
79, 88 215/55R16 K1c K2b K42
79, 88 225/50R16 K1c K2b K42
Suzuki SX4 S-Cross 88 205/60R16 K1b A01 A12 A14
JY 88 215/55R16 K1c K2b A21 A57 S04
e4*2007/46*0779*.. 88 225/55R16 K1c K2b K6w
88 235/50R16 K1c K2b K5k K6w
Suzuki Swift Sport 92 195/50R16 A01 K2b K42 A12 A14 A21
MZ 92 205/45R16 A58 Flh S02
e4*2001/116*0090*..
Suzuki Swift Sport 100 195/50R16 A01 K1a K1b K6d K6g A12 A14 A21
NZ 100 205/45R16 A58 Flh S02
e4*2007/46*0155*.. 100 205/50R16 A01 K1c K2b K6d K6g
Suzuki Vitara 88, 103 215/60R16 A90 A14 A21 A57
LY 88, 103 225/55R16 A01 A12 K1c K2b S04
§22 48443*09
e4*2007/46*0928*.. 88, 103 225/60R16 A01 A12 G01 K1c K2b
Toyota Auris (I) 66-108 205/55R16 A12 A14 A21
E15J, E15UT.. 66-108 225/50R16 A01 K1c K2b Flh V16 S03
e11*2001/116*0299*..; 66-97 195/55R16 R37 T87
0305*00-13;
e11*2007/46*0167*..;
0019*00-03
- incl. Facelift 2010
Toyota Auris (I) 2,2D 130 205/55R16 A12 A14 A21
E15UT 130 225/50R16 A01 K1c K2b Flh V16 S03
e11*2001/116*
0305*00-13
- incl. Facelift 2010
Toyota Auris (II) 82 - 97 195/55R16 A33 R37 A14 A21 A58
E15UT(a), E15UTN(a) 82 - 97 195/60R16 A33 R37 Car F24 Flh
e11*2001/116* 82 - 97 205/55R16 A90 V16 S03
0305*14-..; 82 - 97 225/50R16 A12
e11*2007/46*
0019*04-..
- ab Modell 2013 (E18)
- incl. Facelift 2015
Toyota Auris (II) 66, 73, 85 195/55R16 A33 R37 A14 A21 A58
E15UT(a), E15UTN(a) 66, 73, 85 195/60R16 A33 R37 Car F23 Flh
e11*2001/116* 66, 73, 85 205/55R16 A90 V16 S03
0305*14-..; 66, 73, 85 225/50R16 A12
e11*2007/46*
0019*04-..
- ab Modell 2013 (E18)
- incl. Facelift 2015
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55061811 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Toyota Auris Hybrid (I) 73 195/55R16 R37 A12 A14 A21
HE15U(a) 73 205/55R16 Flh S03
e11*2007/46*
0018*00-04
Toyota Auris Hybrid(II) 73 195/55R16 A33 R37 A14 A21 A58
HE15U(a) 73 195/60R16 A33 R37 Car F24 Flh
e11*2007/46* 73 205/55R16 A90 V16 S03
0018*05-.. 73 225/50R16 A12
- ab Modell 2013 (E18)
- incl. Facelift 2015
Toyota Avensis 110,130 205/55R16 A33 A14 A21 Car
T25 110,130 215/50R16 A12 Flh Sth V16
e11*2001/116*0196*. 110,130 225/50R16 A01 A12 K42 K46 S03
Toyota Avensis 82-112 205/60R16 A13 A14 A21 Car
T27, /-MS1 82-112 215/55R16 A13 Lim V16 Y61
e11*2001/116*0331*.; 82-112 215/60R16 A13 S03
e11*2007/46*0236*.. 82-112 225/55R16 A13
- incl. Facelift 82-112 235/50R16 A12
§22 48443*09
2012+2015
Toyota Avensis Verso 85,110 205/60R16 A01 K1a A12 A14 A21
M2 85,110 215/55R16 A01 K1c B03 S05
e6*98/14*0083*.., 85,110 225/55R16 A01 K1c K2b K42
e6*2001/116*0083*..
Toyota Camry 112, 137 215/60R16 K42 K56 A01 A12 A14
V3 A21 S03
e6*98/14*0085*..,
e6*2001/116*0085*..
Toyota Corolla 66, 73, 97 195/55R16 A33 R37 A14 A21 A58
E15EJ 66, 73, 97 195/60R16 A33 R37 F23 Lim V16
e11*2001/116* 66, 73, 97 205/55R16 A33 S03
0304*09-.. 66, 73, 97 225/50R16 A12
- ab Modell 2014 (E18)
Toyota Corolla 66-97 195/55R16 R37 T87 A12 A14 A21
E15EJ, E15ES 66-97 205/55R16 Sth V16 S03
e11*2001/116* 66-97 215/50R16
0304*00-08; 66-97 225/50R16 A01 K1a K1b K2b K42
e11*2001/116*0314*.
Toyota Corolla Verso 81-130 205/55R16 A11 A14 A21 V16
R1 81-130 215/50R16 A12 Ver S03
e11*2001/116*0222*. 81-130 215/55R16 A12
81-130 225/50R16 A01 A12 K42
Toyota Picnic 66-94 205/50R16 T91 A12 A14 A21
XM1 66-94 215/50R16 A01 G01 S03
e11*93/81*0063*..
Toyota Previa 85-115 215/55R16 R37 T95 Z15 A12 A14 A21
R3 85-115 215/60R16 R09 T94 T95 S03
e6*98/14*0069*.., 85-115 215/60R16 A01 G03 T94 T95
e6*2001/116*0069*.. 85-115 225/55R16 T94 T95
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55061811 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 5 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Toyota Prius Plus 73 205/60R16 A91 A14 A21 Car
XW4(a), XW3(a) 73 215/55R16 A12 Z16 S03
e11*2007/46*0157*..;
e11*2001/116*0264*
- Business, Comfort
Toyota RAV4 (II) 85-110 215/70R16 A14 A21 A30
A2 B03 KOV S05
e6*98/14*0070*..,
e6*2001/116*0070*..
- ohne Radhaus-
Verbreiterungen
Toyota RAV4 (III) 100-130 215/70R16 A13 A14 A21 A57
XA3(a) 100-130 225/65R16 A13 B03 KOV S03
e6*2001/116* 100-130 225/70R16 A12
0105*00-08 100-130 235/60R16 A33
- ohne Radhaus- 100-130 235/65R16 A12
Verbreiterungen
- incl. Facelift 2009
§22 48443*09
Toyota RAV4 (III) 100-130 215/70R16 A13 A14 A21 A57
XA3(a) 100-130 225/65R16 A13 B03 KMV S03
e6*2001/116* 100-130 225/70R16 A12
0105*00-08 100-130 235/60R16 A33
- mit Radhaus- 100-130 235/65R16 A12
Verbreiterungen
- incl. Facelift 2009
Toyota Verso 82-108 205/60R16 A91 T91 T92 A14 A21 Ver
AR2, /-N, /-MS1 82-108 215/55R16 A91 S03
e11*2001/116*0350*..; 82-108 215/60R16 A12
e11*2007/46*0117*..; 82-108 225/55R16 A12
e11*2007/46*0234*..
- incl. Modell 2013
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55061811 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 6 von 10
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
§22 48443*09
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene Schnee-
ketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Fel-
genbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55061811 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 7 von 10
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
§22 48443*09
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung) ab, ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55061811 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 8 von 10
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur Radhausaus-
§22 48443*09
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzli-
chen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zu-
sätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55061811 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 9 von 10
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
§22 48443*09
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/50R16 215/45R16
Nr. 2 205/45R16 225/40R16
Nr. 3 205/50R16 225/45R16
Nr. 4 205/55R16 225/50R16, 245/45R16
Nr. 5 205/60R16 225/55R16
Nr. 6 215/55R16 235/50R16
Nr. 7 225/50R16 245/45R16
Nr. 8 225/55R16 245/50R16
Nr. 9 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Ver Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Minivan
(z.B. Verso, Gran, ...)
Y61 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 320 mm oder größer an Achse 1.
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55061811 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 10 von 10
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Z15 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 15-Zoll-Serien-
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
Z16 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 16-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 14. Juli 2016 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
§22 48443*09
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum April 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 14. Juli 2016
Coen
BW/CC 00253825.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55061811 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 1 von 10
Auftraggeber Gewe Reifengroßhandel GmbH
Hans Geiger Straße 15
D-67661 Kaiserslautern
QM-Nr. 49 02 0160905
Prüfgegenstand PKW-Sonderrad
Modell AS1
Typ AS1-6516
Radgröße 6,5Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
T1 AS1-6516 T1 / ohne Ring 5/114,3/60,1 45 700 2100
W4 AS1-6516 W4 / Ø72,5 / Ø60,1
Kennzeichnungen
KBA-Nummer 48443
Herstellerzeichen TEC by ASA
Radtyp und Ausführung AS1-6516 (s.o.)
Radgröße 6,5Jx16H2
§22 48443*09
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M12x1,5 Kegel 60° 100 30
S03 Mutter M12x1,5 Kegel 60° 110 -
S04 Schraube M12x1,5 Kegel 60° 90 30
S05 Mutter M12x1,5 (D6sp) Kegel 60° 110 -
S06 Mutter M12x1,25 (D2sp) Kegel 60° 90 -
S07 Mutter M12x1,25 (D2sp) Kegel 60° 100 -
S08 Mutter M12x1,25 (D2sp) Kegel 60° 140 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Fiat
Lexus
Suzuki
Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55061811 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Fiat Sedici 79-99,2 205/55R16 A39 R37 A14 A21 A57
FY 79-99,2 205/60R16 A39 Flh KMV S02
e4*2001/116*0106*.. 79-99,2 215/55R16 A12
79-99,2 225/50R16 A12
79-99,2 225/55R16 A12
Lexus IS200, IS300 114-157 205/55R16 A12 A14 A21
XE1 114-157 225/50R16 A01 K1a K2b K42 B03 Car Lim
e11*98/14*0110*.., V16 S05
e11*2001/116*0110*.
Suzuki Grand Vitara 78-122 215/70R16 A10 A14 A21 Y84
JT 78-122 225/65R16 A10 S07
e4*2001/116*0091*..; 78-122 225/70R16 A10
e4*2007/46*0292*.. 78-122 235/65R16 A12
- 3-Türer
Suzuki Grand Vitara 78-171 215/70R16 A10 A14 A21 Y85
JT 78-171 225/65R16 A10 S07
e4*2001/116*0091*..; 78-171 225/70R16 A10
e4*2007/46*0292*.. 78-171 235/65R16 A12
§22 48443*09
- 5-Türer
Suzuki Kizashi 131 215/55R16 A33 A14 A21 A57
FR 131 215/60R16 A33 Lim S08
e4*2007/46*0142*.. 131 225/55R16 A91
131 235/50R16 A12
Suzuki SX4 66-99,2 205/55R16 A39 R37 A14 A21 A58
EY 66-99,2 205/60R16 A39 Flh KOV S02
e4*2001/116*0105*..; 66-99,2 215/55R16 A12
e4*2007/46*0284*.. 66-99,2 225/50R16 A12
- ohne Radhaus- 66-99,2 225/55R16 A12
Verbreiterungen
Suzuki SX4 66-99,2 205/55R16 A39 R37 A14 A21 A57
EY 66-99,2 205/60R16 A39 Flh KMV S02
e4*2001/116*0105*..; 66-99,2 215/55R16 A12
e4*2007/46*0284*.. 66-99,2 225/50R16 A12
- mit Radhaus- 66-99,2 225/55R16 A12
Verbreiterungen
Suzuki SX4 79,82,88 205/60R16 A39 A14 A21 A58
GY 79,82,88 215/55R16 A12 Flh KOV S06
e4*2001/116*0124*..; 79,82,88 225/50R16 A12
e4*2007/46*0291*.. 79,82,88 225/55R16 A12
- ohne Radhaus-
Verbreiterungen
Suzuki SX4 79,82,88 205/60R16 A39 A14 A21 A57
GY 79,82,88 215/55R16 A12 Flh KMV S06
e4*2001/116*0124*..; 79,82,88 225/50R16 A12
e4*2007/46*0291*.. 79,82,88 225/55R16 A12
- mit Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55061811 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Suzuki SX4 79, 88 195/60R16 A12 A14 A21
GY 79, 88 205/55R16 A58 Lim V16
e4*2001/116*0124*.. 79, 88 205/60R16 A01 G03 S06
- Limousine 79, 88 205/60R16 R09
79, 88 215/50R16 A01 K1b
79, 88 215/55R16 A01 K1b
79, 88 225/50R16 A01 K1c K2b K42
Suzuki SX4 S-Cross 88 205/60R16 A33 A14 A21 A57
JY 88 215/55R16 A90 S04
e4*2007/46*0779*.. 88 225/55R16 A01 A12 K1b
88 235/50R16 A01 A12 K1c K2b
Suzuki Swift Sport 92 195/50R16 A12 A14 A21
MZ 92 205/45R16 A58 Flh S02
e4*2001/116*0090*..
Suzuki Swift Sport 100 195/50R16 A90 A14 A21 A58
NZ 100 205/45R16 A91 Flh S02
e4*2007/46*0155*.. 100 205/50R16 A01 A12 K6d K6g
Suzuki Vitara 88, 103 215/60R16 A91 A14 A21 A57
LY 88, 103 225/55R16 A90 S04
§22 48443*09
e4*2007/46*0928*.. 88, 103 225/60R16 A01 A12 G01
Toyota Auris (I) 66-108 205/55R16 A91 A14 A21 Flh
E15J, E15UT.. 66-108 225/50R16 A12 V16 S03
e11*2001/116*0299*..; 66-97 195/55R16 A33 R37 T87
0305*00-13;
e11*2007/46*0167*..;
0019*00-03
- incl. Facelift 2010
Toyota Auris (I) 2,2D 130 205/55R16 A91 A14 A21 Flh
E15UT 130 225/50R16 A12 V16 S03
e11*2001/116*
0305*00-13
- incl. Facelift 2010
Toyota Auris (II) 82 - 97 195/55R16 A33 R37 A14 A21 A58
E15UT(a), E15UTN(a) 82 - 97 195/60R16 A33 R37 Car F24 Flh
e11*2001/116* 82 - 97 205/55R16 A91 V16 S03
0305*14-..; 82 - 97 225/50R16 A12
e11*2007/46*
0019*04-..
- ab Modell 2013 (E18)
- incl. Facelift 2015
Toyota Auris (II) 66, 73, 85 195/55R16 A33 R37 A14 A21 A58
E15UT(a), E15UTN(a) 66, 73, 85 195/60R16 A33 R37 Car F23 Flh
e11*2001/116* 66, 73, 85 205/55R16 A91 V16 S03
0305*14-..; 66, 73, 85 225/50R16 A12
e11*2007/46*
0019*04-..
- ab Modell 2013 (E18)
- incl. Facelift 2015
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55061811 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Toyota Auris Hybrid (I) 73 195/55R16 A33 R37 A14 A21 Flh
HE15U(a) 73 205/55R16 A91 S03
e11*2007/46*
0018*00-04
Toyota Auris Hybrid(II) 73 195/55R16 A33 R37 A14 A21 A58
HE15U(a) 73 195/60R16 A33 R37 Car F24 Flh
e11*2007/46* 73 205/55R16 A91 V16 S03
0018*05-.. 73 225/50R16 A12
- ab Modell 2013 (E18)
- incl. Facelift 2015
Toyota Auris Hybrid(II) 73 205/55R16 A14 A21 A58
HE15U(a) A91 Car F24
e11*2007/46* Flh S03
0018*05-..
- ab Modell 2013 (E18)
- incl. Facelift 2015
Toyota Avensis 110,130 205/55R16 A13 A14 A21 Car
T25 110,130 215/50R16 A12 Flh Sth S03
e11*2001/116*0196*.
§22 48443*09
Toyota Avensis 82-112 205/60R16 A13 A14 A21 B03
T27, /-MS1 82-112 215/55R16 A13 Car Lim V16
e11*2001/116*0331*.; 82-112 215/60R16 A13 Y61 S03
e11*2007/46*0236*.. 82-112 225/55R16 A12
- incl. Facelift 82-112 235/50R16 A12
2012+2015
Toyota Avensis Verso 85,110 205/60R16 A11 A14 A21 B03
M2 85,110 215/55R16 A12 S05
e6*98/14*0083*.., 85,110 225/55R16 A01 A12 K1c K45
e6*2001/116*0083*..
Toyota Camry 112,137 215/60R16 A11 A14 A21 S03
V3 112,137 225/55R16 A12
e6*98/14*0085*..,
e6*2001/116*0085*..
Toyota Corolla 66, 73, 97 195/55R16 A33 R37 A14 A21 A58
E15EJ 66, 73, 97 195/60R16 A33 R37 F23 Lim V16
e11*2001/116* 66, 73, 97 205/55R16 A91 S03
0304*09-.. 66, 73, 97 225/50R16 A12
- ab Modell 2014 (E18)
Toyota Corolla 66-97 195/55R16 A33 R37 T87 A14 A21 Sth
E15EJ, E15ES 66-97 205/55R16 A91 V16 S03
e11*2001/116* 66-97 215/50R16 A12
0304*00-08; 66-97 225/50R16 A12
e11*2001/116*0314*.
Toyota Corolla Verso 81-130 205/55R16 A11 A14 A21 V16
R1 81-130 215/50R16 A12 Ver S03
e11*2001/116*0222*. 81-130 215/55R16 A12
81-130 225/50R16 A12
Toyota Picnic 66-94 205/50R16 T91 A12 A14 A21
XM1 S03
e11*93/81*0063*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55061811 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 5 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Toyota Previa 85-115 215/55R16 R37 T95 Z15 A11 A14 A21
R3 85-115 215/60R16 R09 T94 T95 S03
e6*98/14*0069*.., 85-115 215/60R16 A01 G03 T94 T95
e6*2001/116*0069*..
Toyota Prius Plus 73 205/60R16 A12 A14 A21
XW4(a), XW3(a) 73 215/55R16 Car Z16 S03
e11*2007/46*0157*..;
e11*2001/116*0264*
- Business, Comfort
Toyota RAV4 (II) 85-110 215/70R16 A13 A14 A21
A2 B03 KOV S05
e6*98/14*0070*..,
e6*2001/116*0070*..
- ohne Radhaus-
Verbreiterungen
Toyota RAV4 (III) 100-130 215/70R16 A13 A14 A21 A57
XA3(a) 100-130 225/65R16 A13 B03 KOV S03
e6*2001/116* 100-130 225/70R16 A12
0105*00-08 100-130 235/60R16 A33
§22 48443*09
- ohne Radhaus- 100-130 235/65R16 A12
Verbreiterungen
- incl. Facelift 2009
Toyota RAV4 (III) 100-130 215/70R16 A13 A14 A21 A57
XA3(a) 100-130 225/65R16 A13 B03 KMV S03
e6*2001/116* 100-130 225/70R16 A12
0105*00-08 100-130 235/60R16 A33
- mit Radhaus- 100-130 235/65R16 A12
Verbreiterungen
- incl. Facelift 2009
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55061811 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 6 von 10
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene Schnee-
ketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
§22 48443*09
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Fel-
genbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A39 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55061811 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 7 von 10
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung) ab, ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
§22 48443*09
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55061811 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 8 von 10
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzli-
chen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zu-
sätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
§22 48443*09
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55061811 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 9 von 10
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/50R16 215/45R16
Nr. 2 205/45R16 225/40R16
Nr. 3 205/50R16 225/45R16
Nr. 4 205/55R16 225/50R16, 245/45R16
Nr. 5 205/60R16 225/55R16
Nr. 6 215/55R16 235/50R16
Nr. 7 225/50R16 245/45R16
Nr. 8 225/55R16 245/50R16
Nr. 9 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Ver Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Minivan
(z.B. Verso, Gran, ...)
Y61 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
§22 48443*09
Fahrzeugen mit Bremsscheibendurchmesser 320 mm oder größer an Achse 1.
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Z15 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 15-Zoll-Serien-
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
Z16 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 16-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 14. Juli 2016 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55061811 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 10 von 10
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum April 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 14. Juli 2016
Coen
BW/CC 00253827.DOC
§22 48443*09
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55061811 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 1 von 7
Auftraggeber Gewe Reifengroßhandel GmbH
Hans Geiger Straße 15
D-67661 Kaiserslautern
QM-Nr. 49 02 0160905
Prüfgegenstand PKW-Sonderrad
Modell AS1
Typ AS1-6516
Radgröße 6,5Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
T1 AS1-6516 T1 / ohne Ring 5/114,3/60,1 50 700 2100
W4 AS1-6516 W4 / Ø72,5 / Ø60,1
Kennzeichnungen
KBA-Nummer 48443
Herstellerzeichen TEC by ASA
Radtyp und Ausführung AS1-6516 (s.o.)
Radgröße 6,5Jx16H2
§22 48443*09
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M12x1,5 Kegel 60° 100 30
S03 Mutter M12x1,5 Kegel 60° 110 -
S04 Schraube M12x1,5 Kegel 60° 90 30
S05 Mutter M12x1,25 (D2sp) Kegel 60° 90 -
S06 Mutter M12x1,25 (D2sp) Kegel 60° 140 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Fiat
Suzuki
Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55061811 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 2 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Fiat Sedici 79-99,2 205/55R16 R37 A12 A14 A21
FY 79-99,2 205/60R16 A57 Flh KMV
e4*2001/116*0106*.. 79-99,2 215/55R16 S02
Suzuki Kizashi 131 215/55R16 A91 A14 A21 A57
FR 131 215/60R16 A91 Lim S06
e4*2007/46*0142*.. 131 225/55R16 A12
131 235/50R16 A12
Suzuki SX4 66-99,2 205/55R16 R37 A12 A14 A21
EY 66-99,2 205/60R16 A58 Flh KOV
e4*2001/116*0105*..; 66-99,2 215/55R16 S02
e4*2007/46*0284*..
- ohne Radhaus-
Verbreiterungen
Suzuki SX4 66-99,2 205/55R16 R37 A12 A14 A21
EY 66-99,2 205/60R16 A57 Flh KMV
e4*2001/116*0105*..; 66-99,2 215/55R16 S02
e4*2007/46*0284*..
- mit Radhaus-
§22 48443*09
Verbreiterungen
Suzuki SX4 79,82,88 205/60R16 A12 A14 A21
GY 79,82,88 215/55R16 A58 Flh KOV
e4*2001/116*0124*..; S05
e4*2007/46*0291*..
- ohne Radhaus-
Verbreiterungen
Suzuki SX4 79,82,88 205/60R16 A12 A14 A21
GY 79,82,88 215/55R16 A57 Flh KMV
e4*2001/116*0124*..; S05
e4*2007/46*0291*..
- mit Radhaus-
Verbreiterungen
Suzuki SX4 79, 88 195/60R16 A39 A14 A21 A58
GY 79, 88 205/55R16 A12 Lim V16 S05
e4*2001/116*0124*.. 79, 88 205/60R16 A01 A12 G03
- Limousine 79, 88 205/60R16 A12 R09
79, 88 215/50R16 A12
79, 88 215/55R16 A12
79, 88 225/50R16 A01 A12 K1c
Suzuki SX4 S-Cross 88 205/60R16 A33 A14 A16 A21
JY 88 215/55R16 A90 A57 S04
e4*2007/46*0779*..
Suzuki Swift Sport 100 195/50R16 A12 A14 A21 A58
NZ 100 205/45R16 A91 Flh S02
e4*2007/46*0155*..
Suzuki Vitara 88, 103 215/60R16 A91 A14 A21 A57
LY 88, 103 225/55R16 A90 S04
e4*2007/46*0928*.. 88, 103 225/60R16 A01 A12 G01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55061811 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 3 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Toyota Auris (I) 66-108 205/55R16 A12 A14 A21
E15J, E15UT.. 66-108 225/50R16 R03 Flh V16 S03
e11*2001/116*0299*..; 66-97 195/55R16 R37 T87
0305*00-13;
e11*2007/46*0167*..;
0019*00-03
- incl. Facelift 2010
Toyota Auris (I) 2,2D 130 205/55R16 A12 A14 A21
E15UT 130 225/50R16 R03 Flh V16 S03
e11*2001/116*
0305*00-13
- incl. Facelift 2010
Toyota Auris (II) 82 - 97 195/55R16 A90 R37 A14 A21 A58
E15UT(a), E15UTN(a) 82 - 97 195/60R16 A90 R37 Car F24 Flh
e11*2001/116* 82 - 97 205/55R16 A12 V16 S03
0305*14-..; 82 - 97 225/50R16 A12 R03
e11*2007/46*
0019*04-..
- ab Modell 2013 (E18)
§22 48443*09
- incl. Facelift 2015
Toyota Auris (II) 66, 73, 85 195/55R16 A90 R37 A14 A21 A58
E15UT(a), E15UTN(a) 66, 73, 85 195/60R16 A90 R37 Car F23 Flh
e11*2001/116* 66, 73, 85 205/55R16 A12 V16 S03
0305*14-..; 66, 73, 85 225/50R16 A12 R03
e11*2007/46*
0019*04-..
- ab Modell 2013 (E18)
- incl. Facelift 2015
Toyota Auris Hybrid (I) 73 195/55R16 R37 A12 A14 A21
HE15U(a) 73 205/55R16 Flh S03
e11*2007/46*
0018*00-04
Toyota Auris Hybrid(II) 73 195/55R16 A90 R37 A14 A21 A58
HE15U(a) 73 195/60R16 A90 R37 Car F24 Flh
e11*2007/46* 73 205/55R16 A12 V16 S03
0018*05-.. 73 225/50R16 A12 R03
- ab Modell 2013 (E18)
- incl. Facelift 2015
Toyota Camry 112,137 215/60R16 A11 A14 A21
V3 S03
e6*98/14*0085*..,
e6*2001/116*0085*..
Toyota Previa 85-115 215/55R16 A11 R37 T95 Z15 A14 A21 S03
R3 85-115 215/60R16 A11 R09 T94 T95
e6*98/14*0069*..,
e6*2001/116*0069*..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55061811 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 4 von 7
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
§22 48443*09
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene Schnee-
ketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Fel-
genbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55061811 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 5 von 7
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A39 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
§22 48443*09
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung) ab, ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzli-
chen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zu-
sätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55061811 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 6 von 7
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
§22 48443*09
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/50R16 215/45R16
Nr. 2 205/45R16 225/40R16
Nr. 3 205/55R16 225/50R16, 245/45R16
Nr. 4 205/60R16 225/55R16
Nr. 5 215/55R16 235/50R16
Nr. 6 225/50R16 245/45R16
Nr. 7 225/55R16 245/50R16
Nr. 8 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Z15 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 15-Zoll-Serien-
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 14. Juli 2016 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55061811 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 7 von 7
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 7 und gilt für Sonderräder ab Herstellungsdatum April 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 14. Juli 2016
§22 48443*09
Coen
BW/CC 00253846.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55061811 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 1 von 8
Auftraggeber Gewe Reifengroßhandel GmbH
Hans Geiger Straße 15
D-67661 Kaiserslautern
QM-Nr. 49 02 0160905
Prüfgegenstand PKW-Sonderrad
Modell AS1
Typ AS1-6516
Radgröße 6,5Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
N1 AS1-6516 N1 / ohne Ring 5/114,3/66,1 38 700 2100
W4 AS1-6516 W4 / Ø72,5 / Ø66,1
Kennzeichnungen
KBA-Nummer 48443
Herstellerzeichen TEC by ASA
Radtyp und Ausführung AS1-6516 (s.o.)
Radgröße 6,5Jx16H2
§22 48443*09
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M12x1,5 Kegel 60° 110 26
S03 Schraube M12x1,5 Kegel 60° 110 30
S04 Mutter M12x1,25 Kegel 60° 100 -
S05 Mutter M12x1,25 Kegel 60° 110 -
S06 Schraube M14x1,5 Kegel 60° 145 28
S07 Schraube M12x1,5 Kegel 60° 115 26
S08 Mutter M12x1,25 Kegel 60° 115 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Dacia
Nissan
Renault
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55061811 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 2 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Dacia Duster 2WD 63-92 215/65R16 A12 A14 A21
SD/SR 63-92 225/60R16 A01 K1a K1b A58 KOV S02
e2*2001/116*0314*..; 63-92 235/60R16 A01 K1a K1b K2b
e2*2001/116*0323*..;
e2*2007/46*0013*..;
e2*2007/46*0030*..
Dacia Duster 4WD 66-92 215/65R16 A12 A14 A21
SD/SR 66-92 225/60R16 A01 K1a K1b A56 KOV S02
e2*2001/116*0314*..; 66-92 235/60R16 A01 K1a K1b K2b
e2*2001/116*0323*..;
e2*2007/46*0013*..;
e2*2007/46*0030*..
Nissan Almera Tino 78 205/55R16 A01 G46 A12 A14 A21
V10 78 205/55R16 X11 S04
e9*98/14*0035*.. 78-100 205/50R16 R37
82-100 205/55R16
Nissan Juke 2WD 69-147 205/60R16 A13 A14 A21 A58
F15 69-147 205/65R16 A12 B16 V16 S05
§22 48443*09
e11*2007/46*0132*..; 69-147 215/60R16 A33
e3*2007/46*0162*.. 69-147 225/55R16 A12
- incl. Facelift 2014
Nissan Juke 4WD 140, 147 205/60R16 A13 A14 A21 A56
F15 140, 147 205/65R16 A12 B16 S05
e11*2007/46*0132*.. 140, 147 215/60R16 A33
- incl. Facelift 2014 140, 147 225/55R16 A12
Nissan Maxima 103-142 205/55R16 T89 A12 A14 A21
A32 103-142 215/55R16 V16 S04
e1*93/81*0011*.. 103-142 225/50R16 A01 K1a
Nissan Primera 80-103 205/60R16 A11 A14 A21 B03
P12 80-103 215/55R16 A12 Car Lim V16
e11*98/14*0183*.. 80-103 225/50R16 A01 A12 K2b S04
80-103 225/55R16 A01 A12 K2b
80-103 235/50R16 A01 A12 K1c K2b K44 K56
Nissan Pulsar 81, 85 195/55R16 A91 A14 A21 A58
C13 81-140 195/60R16 A91 Flh V16 S08
e9*2007/46*3086*.. 81-140 205/55R16 A12
81-140 215/55R16 A12
81-140 225/50R16 A12
Nissan Qashqai 81-120 215/65R16 A13 A14 A21 A57
J11 81-120 225/60R16 A31 S07
e11*2007/46*0963*.. 81-120 225/65R16 A12
Nissan Qashqai, /+2 76-110 215/65R16 A13 A14 A21 A57
J10 76-110 225/60R16 A12 B03 B16 S05
e11*2001/116*0295*. 76-110 235/60R16 A12
Nissan X-Trail 84-121 215/65R16 A13 A14 A21 S05
T30 84-121 225/60R16 A12
e1*98/14*0166*.. 84-121 235/60R16 A12
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55061811 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 3 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Nissan X-Trail 104-127 215/65R16 A13 A14 A21 B03
T31 104-127 225/60R16 A12 S05
e1*2001/116*0432*.. 104-127 235/60R16 A12
- incl. MJ 2011
Renault Fluence 63-103 205/60R16 A91 A14 A21 Sth
Z 63-103 215/55R16 A12 S02
e2*2001/116*0373*..; 63-103 225/55R16 A01 A12 K2b K8f
e2*2007/46*0010*.. 63-103 235/50R16 A01 A12 K2b K6g K8k
- Limousine
Renault Kadjar 2WD 81, 96 215/65R16 A13 A14 A21 A58
RFE 81, 96 225/60R16 A31 F23 S03
e2*2007/46*0475*.. 81, 96 225/65R16 A12
81, 96 235/60R16 A12
Renault Laguna 81-110 195/60R16 A11 T89 A14 A21 B03
T 81-110 205/55R16 A11 T91 Car Flh L05
e2*2001/116*0363*..; 81-110 205/60R16 A11 T91 T92 V16 S06
e2*2007/46*0012*.. 81-110 215/55R16 A11 T91 T93
81-110 225/50R16 A12 T92 T93
81-110 225/55R16 A12
§22 48443*09
Renault Latitude 81,103 195/60R16 A13 A14 A21 B03
T 81,103 205/60R16 A33 Lim S06
e2*2001/116*0363*.. 81,103 215/55R16 A91
81,103 215/60R16 A12
81,103 225/55R16 A01 A12 K4h
Renault Megane (III) 78-103 205/55R16 A11 A14 A21 B03
Z 78-103 215/50R16 A12 Cbo V16 S02
e2*2001/116*0373*..; 78-103 215/55R16 A12
- Cabriolet 78-103 225/50R16 A01 A12 K2b K4i
Renault Megane (III) 63-103 205/55R16 A11 A14 A21 B03
Z 63-103 215/50R16 A12 Car V16 S02
e2*2001/116*0373*..; 63-103 215/55R16 A12
e2*2007/46*0010*.. 63-103 225/50R16 A01 A12 K6g
- Grandtour
Renault Megane (III) 63-103 205/55R16 A11 A14 A21 B03
Z 63-103 215/50R16 A12 Cpe Flh V16
e2*2001/116*0373*..; 63-103 215/55R16 A12 S02
e2*2007/46*0010*.. 63-103 225/50R16 A01 A12 K2b K6g
- Fließheck
- Coupé
Renault Megane (IV) 66-97 195/55R16 A11 A14 A21 A58
RFB 66-97 195/60R16 A11 Flh L05 V16
e2*2007/46*0546*.. 66-97 205/55R16 A31 S02
66-97 215/55R16 A01 A12 K8c
66-97 225/50R16 A01 A12 K2b K8c
Renault Scénic III 63-103 205/55R16 A13 T91 T94 A14 A21 A58
JZ 63-103 205/60R16 A13 T92 T96 A60 V16 S02
e2*2001/116*0379*.., 63-103 215/55R16 A33
e2*2007/46*0011*.. 63-103 225/50R16 A12 T92 T93
- Scénic / Gr. Scénic 63-103 225/55R16 A12
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55061811 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 4 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Renault Talisman 81, 96 215/60R16 A13 A14 A21 A58
RFD 81, 96 215/65R16 A91 B03 L05 Lim
e11*2007/46*2969*.. 81, 96 225/60R16 A33 S02
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
§22 48443*09
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene Schnee-
ketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Fel-
genbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55061811 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 5 von 8
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an denen laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
§22 48443*09
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B16 Sonderrad nur zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser max. 296
mm an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G46 Ist die Reifengröße 195/65R15 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis zu erbrin-
gen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleran-
zen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahr-
zeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55061811 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 6 von 8
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
§22 48443*09
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8f An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm bis 100 mm vor Radmitte
um 5 mm aufzuweiten.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zu-
sätzliche Kotflügelverbreiterungen (Radlaufleisten).
L05 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen
mit Allradlenkung (4WS).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55061811 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 7 von 8
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
§22 48443*09
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/50R16 225/45R16
Nr. 2 205/55R16 225/50R16, 245/45R16
Nr. 3 205/60R16 225/55R16
Nr. 4 215/55R16 235/50R16
Nr. 5 225/50R16 245/45R16
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55061811 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 8 von 8
Vorderachse Hinterachse (Forts.)
Nr. 6 225/55R16 245/50R16
Nr. 7 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X11 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
195/65R15, 205/60R15 oder 205/55R16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 14. Juli 2016 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
§22 48443*09
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 8 und gilt für Sonderräder ab Herstellungsdatum April 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 14. Juli 2016
Coen
BW/CC 00253851.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55061811 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 1 von 7
Auftraggeber Gewe Reifengroßhandel GmbH
Hans Geiger Straße 15
D-67661 Kaiserslautern
QM-Nr. 49 02 0160905
Prüfgegenstand PKW-Sonderrad
Modell AS1
Typ AS1-6516
Radgröße 6,5Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
N1 AS1-6516 N1 / ohne Ring 5/114,3/66,1 45 700 2100
W4 AS1-6516 W4 / Ø72,5 / Ø66,1
Kennzeichnungen
KBA-Nummer 48443
Herstellerzeichen TEC by ASA
Radtyp und Ausführung AS1-6516 (s.o.)
Radgröße 6,5Jx16H2
§22 48443*09
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M12x1,5 Kegel 60° 110 26
S03 Mutter M12x1,25 Kegel 60° 100 -
S04 Mutter M12x1,25 Kegel 60° 110 -
S05 Schraube M14x1,5 Kegel 60° 145 28
S06 Mutter M12x1,25 Kegel 60° 115 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Dacia
Nissan
Renault
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55061811 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 2 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Dacia Duster 2WD 63-92 215/65R16 A33 A14 A21 A58
SD/SR 63-92 225/60R16 A12 KOV S02
e2*2001/116*0314*..; 63-92 235/60R16 A12
e2*2001/116*0323*..;
e2*2007/46*0013*..;
e2*2007/46*0030*..
Dacia Duster 4WD 66-92 215/65R16 A31 A14 A21 A56
SD/SR 66-92 225/60R16 A12 KOV S02
e2*2001/116*0314*..; 66-92 235/60R16 A12
e2*2001/116*0323*..;
e2*2007/46*0013*..;
e2*2007/46*0030*..
Nissan Almera Tino 78 205/55R16 A01 G46 A12 A14 A21
V10 78 205/55R16 X11 S03
e9*98/14*0035*.. 78-100 205/50R16 R37
82-100 205/55R16
Nissan Juke 2WD 69-147 205/60R16 A13 A14 A21 A58
F15 69-147 205/65R16 A12 B16 S04
§22 48443*09
e11*2007/46*0132*..; 69-147 215/60R16 A13
e3*2007/46*0162*.. 69-147 225/55R16 A12
- incl. Facelift 2014
Nissan Juke 4WD 140, 147 205/60R16 A13 A14 A21 A56
F15 140, 147 205/65R16 A12 B16 S04
e11*2007/46*0132*.. 140, 147 215/60R16 A13
- incl. Facelift 2014 140, 147 225/55R16 A12
Nissan Maxima 103-142 205/55R16 T89 A12 A14 A21
A32 103-142 205/60R16 S03
e1*93/81*0011*..
Nissan Primera 80-103 205/60R16 A11 A14 A21 B03
P12 80-103 215/55R16 A12 Car Lim V16
e11*98/14*0183*.. 80-103 225/50R16 A12 S03
80-103 225/55R16 A01 A12 K45
Nissan Pulsar 81, 85 195/55R16 A12 A14 A21
C13 81-140 195/60R16 A58 Flh S06
e9*2007/46*3086*.. 81-140 205/55R16
Nissan X-Trail 104-127 215/65R16 A13 A14 A21 B03
T31 104-127 225/60R16 A12 S04
e1*2001/116*0432*.. 104-127 235/60R16 A12
- incl. MJ 2011
Renault Fluence 63-103 205/60R16 A11 A14 A21 Sth
Z 63-103 215/55R16 A91 S02
e2*2001/116*0373*..; 63-103 225/55R16 A12
e2*2007/46*0010*.. 63-103 235/50R16 A12
- Limousine
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55061811 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 3 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Renault Laguna 81-110 195/60R16 A11 T89 A14 A21 B03
T 81-110 205/55R16 A11 T91 Car Flh L05
e2*2001/116*0363*..; 81-110 205/60R16 A11 T91 T92 V16 S05
e2*2007/46*0012*.. 81-110 215/55R16 A11 T91 T93
81-110 225/50R16 A33 T92 T93
81-110 225/55R16 A30
Renault Latitude 81,103 195/60R16 A13 A14 A21 B03
T 81,103 205/60R16 A13 Lim S05
e2*2001/116*0363*.. 81,103 215/55R16 A13
81,103 215/60R16 A12
81,103 225/55R16 A12
Renault Megane (III) 78-103 205/55R16 A11 A14 A21 B03
Z 78-103 215/50R16 A11 Cbo V16 S02
e2*2001/116*0373*..; 78-103 215/55R16 A33
- Cabriolet 78-103 225/50R16 A12
Renault Megane (III) 63-103 205/55R16 A11 A14 A21 B03
Z 63-103 215/50R16 A11 Car V16 S02
e2*2001/116*0373*..; 63-103 215/55R16 A33
e2*2007/46*0010*.. 63-103 225/50R16 A12
§22 48443*09
- Grandtour
Renault Megane (III) 63-103 205/55R16 A11 A14 A21 B03
Z 63-103 215/50R16 A11 Cpe Flh V16
e2*2001/116*0373*..; 63-103 215/55R16 A33 S02
e2*2007/46*0010*.. 63-103 225/50R16 A12
- Fließheck
- Coupé
Renault Megane (IV) 66-97 195/55R16 A11 A14 A21 A58
RFB 66-97 195/60R16 A11 Flh L05 V16
e2*2007/46*0546*.. 66-97 205/55R16 A31 S02
66-97 215/55R16 A12
66-97 225/50R16 A12
Renault Scénic III 63-103 205/55R16 A13 T91 T92 T94 A14 A21 A58
JZ 63-103 205/60R16 A13 T92 T96 A60 B03 V16
e2*2001/116*0379*.., 63-103 215/55R16 A13 S02
e2*2007/46*0011*.. 63-103 225/50R16 A33 T92 T93
- Scénic / Gr. Scénic 63-103 225/55R16 A33
Renault Talisman 81, 96 215/60R16 A13 A14 A21 A58
RFD 81, 96 215/65R16 A33 B03 L05 Lim
e11*2007/46*2969*.. 81, 96 225/60R16 A13 S02
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55061811 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 4 von 7
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
§22 48443*09
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene Schnee-
ketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Fel-
genbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an denen laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55061811 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 5 von 7
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B16 Sonderrad nur zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser max. 296
mm an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
§22 48443*09
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G46 Ist die Reifengröße 195/65R15 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis zu erbrin-
gen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleran-
zen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahr-
zeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zu-
sätzliche Kotflügelverbreiterungen (Radlaufleisten).
L05 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen
mit Allradlenkung (4WS).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55061811 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 6 von 7
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
§22 48443*09
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/50R16 225/45R16
Nr. 2 205/55R16 225/50R16, 245/45R16
Nr. 3 205/60R16 225/55R16
Nr. 4 215/55R16 235/50R16
Nr. 5 225/50R16 245/45R16
Nr. 6 225/55R16 245/50R16
Nr. 7 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X11 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
195/65R15, 205/60R15 oder 205/55R16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 15. Juli 2016 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55061811 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 7 von 7
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 7 und gilt für Sonderräder ab Herstellungsdatum April 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 15. Juli 2016
§22 48443*09
Coen
BW/CC 00253870.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55061811 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 1 von 5
Auftraggeber Gewe Reifengroßhandel GmbH
Hans Geiger Straße 15
D-67661 Kaiserslautern
QM-Nr. 49 02 0160905
Prüfgegenstand PKW-Sonderrad
Modell AS1
Typ AS1-6516
Radgröße 6,5Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
N1 AS1-6516 N1 / ohne Ring 5/114,3/66,1 50 700 2100
W4 AS1-6516 W4 / Ø72,5 / Ø66,1
Kennzeichnungen
KBA-Nummer 48443
Herstellerzeichen TEC by ASA
Radtyp und Ausführung AS1-6516 (s.o.)
Radgröße 6,5Jx16H2
§22 48443*09
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M12x1,5 Kegel 60° 110 26
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Dacia
Renault
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55061811 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 2 von 5
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Dacia Duster 2WD 63-92 215/65R16 A13 A14 A21 A58
SD/SR 63-92 225/60R16 A12 KOV S02
e2*2001/116*0314*..; 63-92 235/60R16 A12
e2*2001/116*0323*..;
e2*2007/46*0013*..;
e2*2007/46*0030*..
Dacia Duster 4WD 66-92 215/65R16 A11 A14 A21 A56
SD/SR 66-92 225/60R16 A12 KOV S02
e2*2001/116*0314*..; 66-92 235/60R16 A12
e2*2001/116*0323*..;
e2*2007/46*0013*..;
e2*2007/46*0030*..
Renault Fluence 63-103 205/60R16 A91 A14 A21 Sth
Z 63-103 215/55R16 A12 S02
e2*2001/116*0373*..; 63-103 225/55R16 A12
e2*2007/46*0010*.. 63-103 235/50R16 A12
- Limousine
Renault Megane (III) 78-103 205/55R16 A11 A14 A21 B03
§22 48443*09
Z 78-103 215/50R16 A12 Cbo V16 S02
e2*2001/116*0373*..; 78-103 215/55R16 A12
- Cabriolet 78-103 225/50R16 A12
Renault Megane (III) 63-103 205/55R16 A11 A14 A21 B03
Z 63-103 215/50R16 A12 Car V16 S02
e2*2001/116*0373*..; 63-103 215/55R16 A12
e2*2007/46*0010*.. 63-103 225/50R16 A12
- Grandtour
Renault Megane (III) 63-103 205/55R16 A11 A14 A21 B03
Z 63-103 215/50R16 A12 Cpe Flh V16
e2*2001/116*0373*..; 63-103 215/55R16 A12 S02
e2*2007/46*0010*.. 63-103 225/50R16 A12
- Fließheck
- Coupé
Renault Scénic III 63,78,81 205/55R16 A13 T91 T92 T94 A14 A21 A58
JZ 63,78,81 205/60R16 A13 T92 T96 A60 B03 V16
e2*2001/116*0379*.., 63,78,81 215/55R16 A33 Y64 S02
e2*2007/46*0011*.. 63,78,81 225/50R16 A91 T92 T93
- Scénic / Gr. Scénic 63,78,81 225/55R16 A91
Renault Talisman 81, 96 215/60R16 A13 A14 A21 A58
RFD 81, 96 215/65R16 A13 B03 Lim S02
e11*2007/46*2969*.. 81, 96 225/60R16 A33
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55061811 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 3 von 5
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
§22 48443*09
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene Schnee-
ketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Fel-
genbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55061811 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 4 von 5
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zu-
sätzliche Kotflügelverbreiterungen (Radlaufleisten).
§22 48443*09
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/55R16 225/50R16, 245/45R16
Nr. 2 205/60R16 225/55R16
Nr. 3 215/55R16 235/50R16
Nr. 4 225/50R16 245/45R16
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55061811 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 5 von 5
Vorderachse Hinterachse (Forts.)
Nr. 5 225/55R16 245/50R16
Nr. 6 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Y64 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser größer oder gleich 296 mm an Achse 1.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 15. Juli 2016 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
§22 48443*09
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 5 und gilt für Sonderräder ab Herstellungsdatum April 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 15. Juli 2016
Coen
BW/CC 00253877.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55061811 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 1 von 14
Auftraggeber Gewe Reifengroßhandel GmbH
Hans Geiger Straße 15
D-67661 Kaiserslautern
QM-Nr. 49 02 0160905
Prüfgegenstand PKW-Sonderrad
Modell AS1
Typ AS1-6516
Radgröße 6,5Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
K1 AS1-6516 K1 / ohne Ring 5/114,3/67,1 38 700 2100
W4 AS1-6516 W4 / Ø72,5 / Ø67,1
Kennzeichnungen
KBA-Nummer 48443
Herstellerzeichen TEC by ASA
Radtyp und Ausführung AS1-6516 (s.o.)
Radgröße 6,5Jx16H2
§22 48443*09
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Mutter M12x1,5 Kegel 60° 110 -
S03 Mutter M12x1,5 Kegel 60° 130 -
S04 Mutter M12x1,5 (D6sp) Kegel 60° 110 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Citroen
Hyundai
Kia
Mazda
Mitsubishi
Peugeot
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55061811 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 2 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Citroen C-Crosser 115,125 215/70R16 A13 137 A14 A21 S02
V*****, V 115,125 225/65R16 A13 138
e2*2001/116*0358*.. 115,125 235/60R16 A12 140
115,125 235/65R16 A12 136
Citroen C4 Aircross 84-110 215/70R16 A63 A14 A21 A57
B 84-110 225/65R16 A90 S02
e2*2007/46*0117*.. 84-110 235/60R16 A90
84-110 235/65R16 A12
Hyundai Grandeur 110-191 225/60R16 A39 A14 A21 Lim
TG 110-191 235/60R16 A12 S02
e4*2001/116*0099*..
Hyundai Sonata 100-184 215/60R16 A11 A14 A21 Lim
NF 100-184 225/55R16 A12 S02
e11*2001/116*0241*. 100-184 235/50R16 A01 A12 K1c
Hyundai Trajet 82-127 215/60R16 A12 A14 A21
FO 82-127 225/55R16 A01 K45 K90 S02
e11*98/14*0130*..
Hyundai Tucson 82-129 215/65R16 A13 R09 A14 A21 KMV
§22 48443*09
JM 82-129 235/60R16 A13 S02
e4*2001/116*0087*..
- mit Radhaus-
Verbreiterungen
Hyundai Tucson 82-129 215/65R16 A13 A14 A21 KOV
JM 82-129 225/60R16 A12 S02
e4*2001/116*0087*.. 82-129 235/60R16 A01 A12 K1a K1b K2b
- ohne Radhaus-
Verbreiterungen
Hyundai Tucson 85-136 215/65R16 K1a K2b A01 A12 A14
TLE, TLE-HME 85-136 215/70R16 K1a K2b A21 A57 B81
e11*2007/46*2724*..; 85-136 225/65R16 K1c K2b S02
e13*2007/46*1612*.. 85-136 235/60R16 K1c K2b
85-136 235/65R16 K1c K2b
Hyundai XG ... 120-145 205/55R16 K46 T89 T91 A01 A12 A14
XG 120-145 205/60R16 K46 A21 V16 S02
e11*98/14*0109*.. 120-145 215/55R16 K41 K46
120-145 225/50R16 K1a K2b K41 K42 K45 K46
Hyundai i30 /-cw 66-105 185/60R16 R37 T86 A12 A14 A21
FD, FDH 66-105 195/55R16 R37 Car Flh V16
e11*2001/116*0313*. 66-105 205/55R16 A01 K1a K1b K2b K56 S02
e11*2001/116*0343*. 66-105 215/50R16 A01 K1c K2a K2b K56
e11*2007/46*0225*.. 66-105 225/50R16 A01 K1c K27 K2c K41 K56
Hyundai i30 /-cw 66-100 195/55R16 R37 A12 A14 A21
GDH, GDH-HME 66-100 195/60R16 R37 A58 Car Cpe
e11*2007/46*0337*..; 66-100 205/55R16 A01 K2b K6g Flh V16 VoM
e11*2007/46*0338*..; 66-100 215/50R16 A01 K1a K1b K2b K5a K6g S02
e13*2007/46*1604*.. 66-100 225/50R16 A01 K1c K2c K5b K6h K8h
- incl. Facelift 2015
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55061811 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 3 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Hyundai ix20 57-94 195/55R16 K1a K1b K2b A01 A12 A14
JC, JC-HME 57-94 195/60R16 K1a K1b K2b A21 A58 Flh
e4*2007/46*0207*..; 57-94 205/55R16 K1c K2b V16 S02
e4*2007/46*0223*..; 57-94 215/55R16 K1c K2a K2b K8c
e13*2007/46*1605*.. 57-94 225/50R16 K2c K8c R03
- incl. Facelift 2015
Hyundai ix35 85-135 215/70R16 A12 A14 A21
EL, ELH, LM 85-135 225/65R16 A01 K1b A57 S02
e11*2007/46* 85-135 235/60R16 A01 K1a K1b K2b
0104*00-03; 85-135 235/65R16 A01 K1a K1b K2b
0192*00-05;
0128*00-06
Hyundai ix35 85-135 215/70R16 A12 A14 A21
ELH, LM 85-135 225/65R16 A01 K1a K1b A57 S02
e11*2007/46* 85-135 235/60R16 A01 K1c K2a K2b K6g
0128*07-.. 85-135 235/65R16 A01 K1c K2a K2b K6g
0192*06-..
ab Facelift 2013
Kia Carens 85-122 205/55R16 K2b K8h A01 A12 A14
§22 48443*09
RP 85-122 205/60R16 G80 K2b K8h A21 A58 V16
e4*2007/46*0633*.. 85-122 215/55R16 G80 K1a K1b K2b K6g K8h S02
85-122 225/50R16 K1c K2c K6g K8m
85-122 225/55R16 G80 K1c K2c K5d K6g K8m
Kia Carens / UN 84-107 205/60R16 A31 T91 A14 A21 S02
FG 84-107 215/55R16 A12 T91
e4*2001/116*0114*..
Kia Carnival, Sedona 93-121 215/55R16 K1c T95 T97 140 A01 A12 A14
UP 93-121 215/60R16 K1c T95 T99 140 A21 K42 S03
e11*98/14*0112*.. 93-121 225/55R16 K1c T95 T99 140
Kia Magentis 100-121 205/60R16 A12 A14 A21
GE 100-121 215/55R16 B03 Lim V16
e4*2001/116*0100*. 100-121 225/50R16 S02
100-121 225/55R16
Kia Opirus 137-149 225/60R16 A12 A14 A21
LD B03 Lim S02
e4*2001/116*0075
*00-02
Kia Optima Hybrid 110 205/60R16 A33 A14 A17 A21
TFE 110 205/65R16 A33 A58 Lim S02
e4*KS07/46*0009*.. 110 215/60R16 A90
Kia Soul 85-103 195/60R16 A12 A14 A21
AM 85-103 205/55R16 A58 V16 S02
e4*2001/116*0139*..; 85-103 205/60R16 A01 G73
e4*2007/46*0133*.. 85-103 205/60R16 Z18
85-103 215/55R16 A01 K1a K1b K2b K6g
85-103 215/60R16 A01 G73 K1a K1b K2b K5b K6g
85-103 225/50R16 A01 K1c K2b K5b K6h K8e
85-103 225/55R16 A01 G73 K1c K2b K5b K6h K7i K8e
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55061811 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 4 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Kia Soul 91-113 205/60R16 K1a K2b A01 A12 A14
PS 91-113 205/65R16 G16 K1a K2b A21 A58 KOV
e4*2007/46*0825*.. 91-113 215/55R16 K1c K2b K8e V16 S04
- ohne Radhaus- 91-113 215/60R16 G16 K1c K2b K8e
Verbreiterungen 91-113 225/55R16 K1c K2c K8e
Kia Soul 91-113 205/60R16 A12 A14 A21
PS 91-113 205/65R16 A01 G16 A58 KMV V16
e4*2007/46*0825*.. 91-113 205/65R16 Z17 Z18 S04
- mit Radhaus- 91-113 215/55R16 A01 K6w K8e
Verbreiterungen 91-113 215/60R16 A01 G16 K6w K8e
91-113 225/55R16 A01 K2b K6w K8e
Kia Soul EV 24,6(81,4) 205/60R16 K1a K2b A01 A12 A14
PSEV 24,6(81,4) 215/55R16 K1c K2b K8e A21 A58 KOV
e9*2007/46*6160*.. S04
(27 kWh-Batterie)
- ohne Radhaus-
Verbreiterungen
Kia Sportage 85-136 215/65R16 A91 A14 A21 A57
QLE 85-136 215/70R16 A91 B81 S02
§22 48443*09
e11*2007/46*3144*.. 85-136 225/65R16 A12
85-136 235/60R16 A01 A12 K1a K1b K2a K2b
85-136 235/65R16 A01 A12 K1a K1b K2a K2b
Kia Sportage 85-135 215/70R16 A13 A14 A21 A56
SLS, SL 85-135 225/65R16 A12 S02
e11*2007/46* 85-135 235/60R16 A12
0136*00-09; 85-135 235/65R16 A12
0166*00-05
Kia Sportage 100-135 215/70R16 A13 A14 A21 A56
SLS, SL 100-135 225/65R16 A33 S02
e11*2007/46* 100-135 235/60R16 A12
0136*10-.., 0166*06-.. 100-135 235/65R16 A12
ab Facelift 2014
Kia Sportage /KM 82-129 215/65R16 R09 A13 A14 A21
JE, JES 82-129 235/60R16 KMV S02
e4*2001/116*0089*..,
e4*2001/116*0120*..
- mit Radhaus-
Verbreiterungen
Kia Sportage /KM 82-129 215/65R16 A13 A14 A21 KOV
JE, JES 82-129 225/60R16 A12 S02
e4*2001/116*0089*.., 82-129 235/60R16 A12
e4*2001/116*0120*..
- ohne Radhaus-
Verbreiterungen
Kia Venga 55-94 195/55R16 K1a K1b K2b A01 A12 A14
YN, -/S, -/G 55-94 195/60R16 K1a K1b K2b A21 A58 Flh
e4*2007/46* 55-94 205/55R16 K1c K2b V16 S02
0130*,0131*, 55-94 215/55R16 K1c K2a K2b K8c
0261*,0262*..; 55-94 225/50R16 K2c K8c R03
e50*2007/46*0052*..
- incl. Facelift 2015
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55061811 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 5 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Kia cee'd 66-106 185/60R16 R37 T86 A12 A14 A21
ED 66-106 195/55R16 R37 Car Cpe Flh
e4*2001/116*0121*.; 66-106 205/55R16 A01 K1a K1b K2b K56 V16 S02
e4*2007/46*0132*.. 66-106 215/50R16 A01 K1c K2b K56
- pro_cee'd /-SW 66-106 225/50R16 A01 K1c K2b K41 K56
Kia cee'd /-SW 66-100 195/55R16 R37 A12 A14 A21
JD 66-100 195/60R16 R37 A58 Car V16
e4*2007/46*0496*..; 66-100 205/55R16 A01 K1a K1b K2b K6g VoM Y85 S02
e4*2007/46*0497*.. 66-100 215/50R16 A01 K1c K2b K3f K4g K5d K6g
- incl. Facelift 2015 66-100 225/50R16 A01 K1c K2c K3f K4g K5d K6h K8h
66-150 205/55R16 A01 K1a K1b K2b K6g M+S
66-150 215/50R16 A01 K1c K2b K3f K4g K5d K6g M+S
66-150 225/50R16 A01 K1c K2c K3f K4g K5d K6h K8h
M+S
Kia pro_cee'd 66-100 195/55R16 K4h R37 A01 A12 A14
JD 66-100 195/60R16 K4h R37 A21 A58 V16
e4*2007/46*0496*.. 66-100 205/55R16 K1a K1b K2b K4h K6g VoM Y84 S02
- incl. Facelift 2015 66-100 215/50R16 K1c K2b K3f K4g K5d K6g
66-100 225/50R16 K1c K2c K3f K4g K5d K6h K8h
§22 48443*09
66-150 205/55R16 K1a K1b K2b K4h K6g M+S
66-150 215/50R16 K1c K2b K3f K4g K5d K6g M+S
66-150 225/50R16 K1c K2c K3f K4g K5d K6h K8h M+S
Mazda 3 (I) 62-110 205/55R16 K1c K2b K42 K46 A01 A12 A14
BK 62-110 215/50R16 K1c K2b K42 K46 A21 B02 B03
e1*2001/116*0234*.. 62-110 225/50R16 K2b K42 K44 K46 R03 Flh Lim V16
S02
Mazda 3 (II) 77-136 205/55R16 K1a K1b K6b A01 A12 A14
BL 77-136 215/50R16 K1c K6f K6k A21 B03 Flh
e11*2001/116* 77-136 215/55R16 K1c K6f K6k Sth S02
0262*00-09
(FIN: -JMZBL...)
Mazda 3 (III) 74-121 205/60R16 K6e A01 A12 A14
BL 74-121 215/55R16 K6e A21 A58 Flh
e11*2001/116* 74-121 225/55R16 K1a K1b K2b K4h K6r Lim V16 S03
0262*10-..
ab Modell 2013
(FIN: -JMZBM...)
Mazda 5 (I) 81-107 205/55R16 K1c K42 T90 T91 A01 A12 A14
CR1 81-107 215/50R16 K1c K42 A21 B02 B03
e13*2001/116*0156*. 81-107 225/50R16 K2b K42 K44 R03 V16 S02
Mazda 5 (II) 85 195/55R16 K4h K6f K6g R37 T91 A01 A12 A14
CW, CWE 85 195/60R16 K4h K6f K6g R37 T93 A21 A58 V16
e1*2007/46*0433*.., 85,106,110 205/55R16 K1a K1b K4h K6f K6g T91 S02
e13*2007/46*1731*00 85,106,110 215/55R16 K1c K4h K6f K6h K8h
85,106,110 225/50R16 K1c K2b K3i K4h K5d K6f K6h K8m
Mazda 6 (II) 88-136 195/65R16 K1a K42 R37 A01 A12 A14
GH 88-136 205/55R16 K1c K2b K42 T88 T89 A21 A58 Car
e1*2001/116* 88-136 205/60R16 K1c K2b K42 Flh Lim S02
0448*00-13 88-136 215/55R16 K1c K2b K42
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55061811 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 6 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Mazda 6 (III) 107-141 215/60R16 A90 M+S A14 A21 A57
GJ, GH 107-141 215/65R16 A90 M+S Car Lim S03
e1*2007/46*1001*.. 107-141 225/60R16 A12 M+S
e1*2001/116* 107-141 235/60R16 A01 A12 K5d K6e M+S
0448*14-..
- ab Modell 2013
Mazda CX-3 77-115 215/60R16 A90 A14 A21 A57
DJ1 77-115 225/55R16 A01 A12 K1c Flh S03
e1*2007/46*1335*.. 77-115 225/60R16 A01 A12 K1c
Mazda MPV 100 215/60R16 A11 R09 A14 A21 S03
LW ww. LWD 88-104 215/55R16 A11 R37 T93 T95
e1*98/14*0118*.., 88-104 225/55R16 A01 A12 K42 T93 T94
e1*98/14*0165*.. 88-90 205/55R16 A11 R37 T93
88-90 225/50R16 A12 T93
Mitsubishi ASX 85,86,110 215/65R16 K1b K2b A01 A12 A14
GA0 85,86,110 225/60R16 K1c K2b A21 A57 S02
e1*2007/46* 85,86,110 235/60R16 K1c K2c
0368*00-09
Mitsubishi ASX 84-110 215/65R16 K1b K2b A01 A12 A14
§22 48443*09
GA0 84-110 215/70R16 K1b K2b A21 A57 KOV
e1*2007/46* 84-110 225/65R16 K1c K2b S02
0368*10-.. 84-110 235/60R16 K1c K2c
- ab MJ 2015
Mitsubishi ASX 84-110 215/65R16 A33 A14 A21 A57
GA0 84-110 215/70R16 A33 KMV S02
e1*2007/46* 84-110 225/65R16 A91
0368*10-.. 84-110 235/60R16 A12
- ab MJ 2015
- mit Radhaus-
Verbreiterungen
Mitsubishi Grandis 100-121 215/60R16 A01 K1b A12 A14 A21
NA0W 100-121 225/55R16 A01 K1b B03 S02
e1*2001/116*0269*..
Mitsubishi Lancer 60-99 195/50R16 A01 K1c K42 K56 A12 A14 A21
CS0 60-99 195/55R16 A01 K1c K42 K56 Car Sth S02
e1*2001/116*0233* 60-99 205/45R16
60-99 205/50R16 A01 K1c K2b K42 K56
Mitsubishi Lancer 80-110 205/60R16 A33 A14 A21 A58
CY0 80-110 215/55R16 A01 A12 K1c K42 Flh Lim V16
e1*2001/116*0441*.. 80-110 225/55R16 A01 A12 K1c K2b K42 S02
- Limousine
- Sportback
Mitsubishi Outlander I 100-148 215/60R16 A13 A14 A21 B03
CUOW 100-148 225/55R16 A12 S02
e1*2001/116*0227*..
Mitsubishi Outlander II 103-130 215/70R16 A13 137 A14 A21 S02
CW0, CWB 103-130 225/65R16 A13 138
e1*2001/116* 103-130 235/60R16 A12 140
0406*00-14; 103-130 235/65R16 A12 136
0482*00-09
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55061811 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 7 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Mitsubishi Outlander III 108, 110 215/70R16 A90 137 A14 A21 A57
CW0 108, 110 225/65R16 A90 138 KOV S02
e1*2001/116* 108, 110 235/60R16 A90
0406*15-.. 108, 110 235/65R16 A12 136
- ab Modelljahr 2013
- incl. Facelift 2016
Mitsubishi Outlander III 110 215/70R16 A90 137 A14 A21 A57
CW0 110 225/65R16 A90 138 KMV S02
e1*2001/116* 110 235/60R16 A90
0406*19-.. 110 235/65R16 A12 136
- ab Modelljahr 2013
- incl. Facelift 2016
- mit Radhaus-
Verbreiterungen
Mitsubishi OutlanderIII 89 215/70R16 A90 137 A14 A21 A56
Hybrid 89 225/65R16 A90 KOV S02
CW0 89 235/60R16 A90
e1*2001/116* 89 235/65R16 A12 136
0406*17-..
§22 48443*09
- incl. Facelift 2016
Mitsubishi Space 92-110 205/55R16 K1a K2b K42 K56 A01 A12 A14
Runner 92-110 215/50R16 K1a K2b K42 K56 A21 V16 S02
N50 (Version DR .. ) 92-110 225/50R16 K1c K2c K42 K56 K90 L02
e1*97/27*0103*..
Mitsubishi Space Wa- 92-110 205/55R16 T91 T94 A12 A14 A21
gon 92-110 215/50R16 T90 V16 S02
N50 (Version DW .. ) 92-110 225/50R16 A01 K2b K42 K56 T92 T93
e1*97/27*0103*..
Peugeot 4007 115,125 215/70R16 A13 137 A14 A21 S02
V*****, V 115,125 225/65R16 A13 138
e2*2001/116*0357*.. 115,125 235/60R16 A12 140
115,125 235/65R16 A12 136
Peugeot 4008 84-110 215/70R16 A63 A14 A21 A57
B 84-110 225/65R16 A90 S02
e2*2007/46*0115*.. 84-110 235/60R16 A90
84-110 235/65R16 A12
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55061811 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 8 von 14
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
136 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1360 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
§22 48443*09
137 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1370 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
138 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1380 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
140 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1400 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene Schnee-
ketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Fel-
genbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A17 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klammergewichte angebracht
werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55061811 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 9 von 14
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an denen laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A39 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
§22 48443*09
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B81 Nicht zulässig für Fahrzeuge mit elektrischer Parkbremse (EPB, EFB, APB,..).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55061811 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 10 von 14
G16 Bei Fahrzeugen mit ausschließlich 16 Zoll Serien-Bereifung (u. a. Fahrzeugschein, Zulas-
sungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen, dass
die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifen-
größen zu überprüfen.
G73 Ist 18 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des Ge-
schwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, §
57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeug-
schein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G80 Ist die Reifengröße 225/45R18 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu erbrin-
gen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleran-
zen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahr-
zeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
§22 48443*09
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der Bördel-
kante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55061811 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 11 von 14
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K3f An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (250mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
noch oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
§22 48443*09
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6e An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 100 mm vor Rad-
mitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55061811 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 12 von 14
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befesti-
gungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6k An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur Radhaus-
ausschnittkante um 5 mm auszustellen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach Rad-
mitte vollständig umzulegen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
§22 48443*09
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzli-
chen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zu-
sätzliche Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- / Rei-
fenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55061811 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 13 von 14
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
§22 48443*09
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/50R16 215/45R16
Nr. 2 205/45R16 225/40R16
Nr. 3 205/50R16 225/45R16
Nr. 4 205/55R16 225/50R16, 245/45R16
Nr. 5 205/60R16 225/55R16
Nr. 6 215/55R16 235/50R16
Nr. 7 225/50R16 245/45R16
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55061811 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 14 von 14
Vorderachse Hinterachse (Forts.)
Nr. 8 225/55R16 245/50R16
Nr. 9 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VoM Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung des Sonderrades nur
zulässig an Fahrzeugausführungen mit Scheibenbremsendurchmesser von max. 300 mm an Achse 1.
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Z17 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 17-Zoll-Serien-
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
Z18 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 18-Zoll-Serien-
§22 48443*09
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 15. Juli 2016 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden. Die in diesem Gutachten aufgeführten Fahr-
zeugtypen entsprechen auch nach der Umrüstung den heute gültigen Vorschriften der StVZO. Das
Gutachten verliert seine Gültigkeit, wenn sich entsprechende Bauvorschriften der StVZO ändern oder
an den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 14 und gilt für Sonderräder ab Herstellungsdatum April 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 15. Juli 2016
Coen
BW/CC 00253879.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55061811 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 1 von 14
Auftraggeber Gewe Reifengroßhandel GmbH
Hans Geiger Straße 15
D-67661 Kaiserslautern
QM-Nr. 49 02 0160905
Prüfgegenstand PKW-Sonderrad
Modell AS1
Typ AS1-6516
Radgröße 6,5Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
K1 AS1-6516 K1 / ohne Ring 5/114,3/67,1 45 700 2100
W4 AS1-6516 W4 / Ø72,5 / Ø67,1
Kennzeichnungen
KBA-Nummer 48443
Herstellerzeichen TEC by ASA
Radtyp und Ausführung AS1-6516 (s.o.)
Radgröße 6,5Jx16H2
§22 48443*09
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Mutter M12x1,5 Kegel 60° 110 -
S03 Mutter M12x1,5 Kegel 60° 130 -
S04 Mutter M12x1,5 Kegel 60° 135 -
S05 Mutter M12x1,5 (D6sp) Kegel 60° 110 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Citroen
Ford
Hyundai
Kia
Mazda
Mitsubishi
Peugeot
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55061811 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 2 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Citroen C4 Aircross 84-110 215/70R16 A63 A14 A21 A57
B 84-110 225/65R16 A90 S02
e2*2007/46*0117*.. 84-110 235/60R16 A12
84-110 235/65R16 A12
Ford Maverick /Esc. 91 215/70R16 R09 A13 A14 A21
1EZ, -/R; 1N2, -/R 91 235/60R16 X45 X67 B02 B03 S04
e4*98/14* 91 235/65R16 X67
0043,0051*.., 91 235/65R16 A01 G15
e13*2001/116*
0091,0093*..
Hyundai Coupe 77-123 205/55R16 A12 A14 A21
GK S02
e11*98/14*0186*..
Hyundai Santa Fé 82-107 215/65R16 R37 Z15 A12 A14 A21
SM 82-107 225/60R16 Z15 S02
e11*98/14*0162*.. 82-107 225/70R16 A01 G01 Z15 134
82-127 225/70R16 R09 Z16 134
Hyundai Sonata 100-184 215/60R16 A11 A14 A21 Lim
§22 48443*09
NF 100-184 225/55R16 A12 S02
e11*2001/116*0241*. 100-184 235/50R16 A12
Hyundai Trajet 82-127 215/60R16 K45 K90 A01 A12 A14
FO A21 S02
e11*98/14*0130*..
Hyundai Tucson 82-129 215/65R16 A13 R09 A14 A21 KMV
JM 82-129 235/60R16 A12 S02
e4*2001/116*0087*..
- mit Radhaus-
Verbreiterungen
Hyundai Tucson 82-129 215/65R16 A13 A14 A21 KOV
JM 82-129 225/60R16 A12 S02
e4*2001/116*0087*.. 82-129 235/60R16 A12
- ohne Radhaus-
Verbreiterungen
Hyundai Tucson 85-136 215/65R16 A31 A14 A21 A57
TLE, TLE-HME 85-136 215/70R16 A31 B81 S02
e11*2007/46*2724*..; 85-136 225/65R16 A31
e13*2007/46*1612*.. 85-136 235/60R16 A01 A12 K1a K2b
85-136 235/65R16 A01 A12 K1a K2b
Hyundai XG ... 120-145 205/55R16 T89 T91 A12 A14 A21
XG 120-145 205/60R16 B03 S02
e11*98/14*0109*.. 120-145 215/55R16 A01 K41 K42 K45 K46
Hyundai i30 /-cw 66-105 185/60R16 A33 R37 T86 A14 A21 Car
FD, FDH 66-105 195/55R16 A90 R37 Flh V16 S02
e11*2001/116*0313*. 66-105 205/55R16 A12
e11*2001/116*0343*. 66-105 215/50R16 A12
e11*2007/46*0225*.. 66-105 225/50R16 A01 A12 K1a K1b K2b K56
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55061811 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 3 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Hyundai i30 /-cw 66-100 195/55R16 A33 R37 A14 A21 A58
GDH, GDH-HME 66-100 195/60R16 A12 R37 Car Cpe Flh
e11*2007/46*0337*..; 66-100 205/55R16 A90 V16 VoM S02
e11*2007/46*0338*..; 66-100 215/50R16 A01 A12 K2b K6g
e13*2007/46*1604*.. 66-100 225/50R16 A01 A12 K2b K6g
- incl. Facelift 2015
Hyundai ix20 57-94 195/55R16 A90 A14 A21 A58
JC, JC-HME 57-94 195/60R16 A90 Flh V16 S02
e4*2007/46*0207*..; 57-94 205/55R16 A12
e4*2007/46*0223*..; 57-94 215/55R16 A01 A12 K1a K1b K2b
e13*2007/46*1605*.. 57-94 225/50R16 A01 A12 K1c K2b
- incl. Facelift 2015
Hyundai ix35 85-135 215/70R16 A33 A14 A21 A57
EL, ELH, LM 85-135 225/65R16 A12 S02
e11*2007/46* 85-135 235/60R16 A12
0104*00-03; 85-135 235/65R16 A12
0192*00-05;
0128*00-06
Hyundai ix35 85-135 215/70R16 A33 A14 A21 A57
§22 48443*09
ELH, LM 85-135 225/65R16 A12 S02
e11*2007/46* 85-135 235/60R16 A12
0128*07-.. 85-135 235/65R16 A12
0192*06-..
ab Facelift 2013
Kia Carens 85-122 205/55R16 A91 A14 A21 A58
RP 85-122 205/60R16 A01 A12 G80 V16 S02
e4*2007/46*0633*.. 85-122 205/60R16 A12 Z18
85-122 215/55R16 A01 A12 G80
85-122 215/55R16 A12 Z18
85-122 225/50R16 A01 A12 K2b K8h
85-122 225/55R16 A01 A12 G80 K2b K8h
Kia Carens / UN 84-107 205/60R16 T91 A12 A14 A21
FG 84-107 215/55R16 T91 S02
e4*2001/116*0114*..
Kia Carnival, Sedona 93-121 215/55R16 T95 T97 140 A12 A14 A21
UP 93-121 215/60R16 T95 T99 140 S03
e11*98/14*0112*..
Kia Magentis 100-121 205/60R16 A13 A14 A21 B03
GE Lim S02
e4*2001/116*0100*.
Kia Opirus 137-149 225/60R16 A13 A14 A21 B03
LD Lim S02
e4*2001/116*0075
*00-02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55061811 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 4 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Kia Soul 85-103 195/60R16 A33 A14 A21 A58
AM 85-103 205/55R16 A12 V16 S02
e4*2001/116*0139*..; 85-103 205/60R16 A01 A12 G73
e4*2007/46*0133*.. 85-103 205/60R16 A12 Z18
85-103 215/55R16 A12
85-103 215/60R16 A01 A12 G73
85-103 215/60R16 A12 Z18
85-103 225/50R16 A01 A12 K1a K1b K2b K6g
85-103 225/55R16 A01 A12 G73 K1a K1b K2b K5b K6g
K7a
Kia Soul 91-113 205/60R16 A33 A14 A21 A58
PS 91-113 205/65R16 A01 A12 G16 KOV V16 S05
e4*2007/46*0825*.. 91-113 205/65R16 A12 Z17 Z18
- ohne Radhaus- 91-113 215/55R16 A12
Verbreiterungen 91-113 215/60R16 A01 A12 G16
91-113 215/60R16 A12 Z17 Z18
91-113 225/55R16 A01 A12 K1c K2b K8e
Kia Soul 91-113 205/60R16 A33 A14 A21 A58
PS 91-113 205/65R16 A01 A12 G16 KMV V16 S05
§22 48443*09
e4*2007/46*0825*.. 91-113 205/65R16 A12 Z17 Z18
- mit Radhaus- 91-113 215/55R16 A12
Verbreiterungen 91-113 215/60R16 A01 A12 G16
91-113 215/60R16 A12 Z17 Z18
91-113 225/55R16 A01 A12 K6w K8e
Kia Soul EV 24,6(81,4) 205/60R16 A33 A14 A21 A58
PSEV 24,6(81,4) 215/55R16 A12 KOV S05
e9*2007/46*6160*..
(27 kWh-Batterie)
- ohne Radhaus-
Verbreiterungen
Kia Sportage 85-136 215/65R16 A33 A14 A21 A57
QLE 85-136 215/70R16 A33 B81 S02
e11*2007/46*3144*.. 85-136 225/65R16 A91
85-136 235/60R16 A91
85-136 235/65R16 A12
Kia Sportage /KM 82-129 215/65R16 A13 R09 A14 A21 KMV
JE, JES 82-129 235/60R16 A12 S02
e4*2001/116*0089*..,
e4*2001/116*0120*..
- mit Radhaus-
Verbreiterungen
Kia Sportage /KM 82-129 215/65R16 A13 A14 A21 KOV
JE, JES 82-129 225/60R16 A12 S02
e4*2001/116*0089*.., 82-129 235/60R16 A12
e4*2001/116*0120*..
- ohne Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55061811 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 5 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Kia Venga 55-94 195/55R16 A90 A14 A21 A58
YN, -/S, -/G 55-94 195/60R16 A90 Flh V16 S02
e4*2007/46* 55-94 205/55R16 A12
0130*,0131*, 55-94 215/55R16 A01 A12 K1a K1b K2b
0261*,0262*..; 55-94 225/50R16 A01 A12 K1c K2b
e50*2007/46*0052*..
- incl. Facelift 2015
Kia cee'd 66-106 185/60R16 A33 R37 T86 A14 A21 Car
ED 66-106 195/55R16 A90 R37 Cpe Flh V16
e4*2001/116*0121*.; 66-106 205/55R16 A12 S02
e4*2007/46*0132*.. 66-106 215/50R16 A12
- pro_cee'd /-SW 66-106 225/50R16 A01 A12 K1a K1b K2b K56
Kia cee'd /-SW 66-100 195/55R16 A33 R37 A14 A21 A58
JD 66-100 195/60R16 A12 R37 Car V16 VoM
e4*2007/46*0496*..; 66-100 205/55R16 A90 Y85 S02
e4*2007/46*0497*.. 66-100 215/50R16 A01 A12 K1a K1b K2b K6g
- incl. Facelift 2015 66-100 225/50R16 A01 A12 K1a K1b K2b K6g
66-150 205/55R16 A90 M+S
66-150 215/50R16 A01 A12 K1a K1b K2b K6g M+S
§22 48443*09
66-150 225/50R16 A01 A12 K1a K1b K2b K6g M+S
Kia pro_cee'd 66-100 195/55R16 A33 R37 A14 A21 A58
JD 66-100 195/60R16 A12 R37 V16 VoM Y84
e4*2007/46*0496*.. 66-100 205/55R16 A90 S02
- incl. Facelift 2015 66-100 215/50R16 A01 A12 K1a K1b K2b K4h K6g
66-100 225/50R16 A01 A12 K1a K1b K2b K4h K6g
66-150 205/55R16 A90 M+S
66-150 215/50R16 A01 A12 K1a K1b K2b K4h K6g M+S
66-150 225/50R16 A01 A12 K1a K1b K2b K4h K6g M+S
Mazda 3 (I) 62-110 205/55R16 A39 A14 A21 B02
BK B03 Flh Lim
e1*2001/116*0234*.. S02
Mazda 3 (II) 77-136 205/55R16 A90 A14 A21 B03
BL 77-136 215/50R16 A01 A12 K1a K1b K6b Flh Sth S02
e11*2001/116* 77-136 215/55R16 A01 A12 K1a K1b K6b
0262*00-09
(FIN: -JMZBL...)
Mazda 3 (III) 74-121 205/60R16 A39 A14 A21 A58
BL 74-121 215/55R16 A12 Flh Lim V16
e11*2001/116* 74-121 225/55R16 A01 A12 K6e S03
0262*10-..
ab Modell 2013
(FIN: -JMZBM...)
Mazda 323 F 96 195/50R16 K42 K46 K56 A01 A12 A14
BJ, BJD 96 205/45R16 K42 K46 K56 A21 S02
e1*98/14*0094*..,
e1*98/14*0181*..
Mazda 5 (I) 81-107 205/55R16 A39 K42 T90 T91 A01 A14 A21
CR1 B02 B03 S02
e13*2001/116*0156*.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55061811 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 6 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Mazda 5 (II) 85 195/55R16 A91 R37 T91 A14 A21 A58
CW, CWE 85 195/60R16 A12 R37 T93 S02
e1*2007/46*0433*.., 85,106,110 205/55R16 A01 A12 K6f T91
e13*2007/46*1731*00
Mazda 6 (I) 119-122 205/55R16 A33 M+S A14 A21 B03
GG/GY; GG1/GY1 88-108 205/55R16 A33 Car Flh Lim
e1*98/14*0188*..; 88-108 215/50R16 A01 A12 K42 V00 V16 S02
e11*2001/116*0203*. 88-108 225/50R16 A01 A12 K1c K2b K42
Mazda 6 (II) 88-136 195/65R16 R37 A12 A14 A21
GH 88-136 205/55R16 A01 K1a K2b T88 T89 A58 Car Flh
e1*2001/116* 88-136 205/60R16 A01 K1a K2b K42 Lim V16 S02
0448*00-13 88-136 215/55R16 A01 K1c K2b K42
88-136 225/50R16 A01 K1c K2b K42
88-136 225/55R16 A01 K1c K2b K42
Mazda 6 (III) 107-141 215/60R16 A11 M+S A14 A21 A57
GJ, GH 107-141 215/65R16 A11 M+S Car Lim S03
e1*2007/46*1001*.. 107-141 225/60R16 A39 M+S
e1*2001/116* 107-141 235/60R16 A12 M+S
0448*14-..
§22 48443*09
- ab Modell 2013
Mazda CX-3 77-115 215/60R16 A91 A14 A21 A57
DJ1 77-115 225/55R16 A91 Flh S03
e1*2007/46*1335*.. 77-115 225/60R16 A12
Mazda MPV 100 215/60R16 A11 R09 A14 A21 S03
LW ww. LWD 88-104 215/55R16 A11 R37 T93 T95
e1*98/14*0118*.., 88-104 225/55R16 A12 T93 T95
e1*98/14*0165*.. 88-90 205/55R16 A11 R37 T94
88-90 225/50R16 A12 T93
Mazda MX-5 (III) 93, 118 205/50R16 K1c K2b A01 A12 A14
NC1, NC1E A21 B03 S02
e11*2001/116*0202*.
e1*2001/116*0371*..
Mazda Premacy 66-96 195/50R16 K42 T84 T88 A01 A12 A14
CP, CPD 66-96 205/45R16 K42 T83 T87 A21 S02
e1*98/14*0116*..,
e1*98/14*0161*..
Mazda Tribute 91 215/70R16 R09 A13 A14 A21
EP, -/R, EP2, -/R 91 235/60R16 X67 B02 B03 KOV
e4*98/14* 91 235/65R16 S04
0044, 0052*.., 91 235/70R16 A01 G68
e13*2001/116*
0090, 0092*..
- ohne Radhaus-
Verbreiterungen
Mitsubishi ASX 85,86,110 215/65R16 A33 A14 A21 A57
GA0 85,86,110 225/60R16 A12 S02
e1*2007/46* 85,86,110 235/60R16 A01 A12 K1b K2b
0368*00-09
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55061811 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 7 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Mitsubishi ASX 84-110 215/65R16 A33 A14 A21 A57
GA0 84-110 215/70R16 A33 KOV S02
e1*2007/46* 84-110 225/65R16 A12
0368*10-.. 84-110 235/60R16 A01 A12 K1b K2b
- ab MJ 2015
Mitsubishi ASX 84-110 215/65R16 A33 A14 A21 A57
GA0 84-110 215/70R16 A33 KMV S02
e1*2007/46* 84-110 225/65R16 A90
0368*10-.. 84-110 235/60R16 A12
- ab MJ 2015
- mit Radhaus-
Verbreiterungen
Mitsubishi Grandis 100-121 215/60R16 A39 A14 A21 B03
NA0W S02
e1*2001/116*0269*..
Mitsubishi Lancer 80-110 205/60R16 A13 A14 A21 A58
CY0 80-110 215/55R16 A12 Flh Lim V16
e1*2001/116*0441*.. 80-110 225/55R16 A12 S02
- Limousine
§22 48443*09
- Sportback
Mitsubishi Outlander I 100-148 215/60R16 A12 A14 A21
CUOW B03 S02
e1*2001/116*0227*..
Mitsubishi Pajero Pinin 84-95 215/65R16 A12 A14 A21
H60W S02
e1*98/14*0123*..
Mitsubishi Space Wa- 92-110 205/55R16 T91 T94 A12 A14 A21
gon 92-110 215/55R16 L02 T91 T93 S02
N50 (Version DW .. )
e1*97/27*0103*..
Peugeot 4008 84-110 215/70R16 A63 A14 A21 A57
B 84-110 225/65R16 A90 S02
e2*2007/46*0115*.. 84-110 235/60R16 A12
84-110 235/65R16 A12
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55061811 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 8 von 14
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
134 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1340 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
140 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1400 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
§22 48443*09
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene Schnee-
ketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Fel-
genbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an denen laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55061811 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 9 von 14
A39 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
§22 48443*09
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B81 Nicht zulässig für Fahrzeuge mit elektrischer Parkbremse (EPB, EFB, APB,..).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G15 Bei Fahrzeugen mit ausschließlich 15 Zoll Serien-Bereifung (u. a. Fahrzeugschein, Zulas-
sungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen, dass
die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifen-
größen zu überprüfen.
G16 Bei Fahrzeugen mit ausschließlich 16 Zoll Serien-Bereifung (u. a. Fahrzeugschein, Zulas-
sungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen, dass
die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifen-
größen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55061811 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 10 von 14
G68 Ist die Reifengröße 235/70R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu erbrin-
gen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleran-
zen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahr-
zeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
G73 Ist 18 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des Ge-
schwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, §
57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeug-
schein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G80 Ist die Reifengröße 225/45R18 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu erbrin-
gen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleran-
zen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahr-
zeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
§22 48443*09
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55061811 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 11 von 14
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6e An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 100 mm vor Rad-
mitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
§22 48443*09
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzli-
chen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zu-
sätzliche Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- / Rei-
fenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55061811 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 12 von 14
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
§22 48443*09
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55061811 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 13 von 14
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/50R16 215/45R16
Nr. 2 205/45R16 225/40R16
Nr. 3 205/50R16 225/45R16
Nr. 4 205/55R16 225/50R16, 245/45R16
Nr. 5 205/60R16 225/55R16
Nr. 6 215/55R16 235/50R16
Nr. 7 225/50R16 245/45R16
Nr. 8 225/55R16 245/50R16
Nr. 9 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VoM Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung des Sonderrades nur
zulässig an Fahrzeugausführungen mit Scheibenbremsendurchmesser von max. 300 mm an Achse 1.
X45 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 225/70R15
§22 48443*09
oder 225/65R16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsan-
leitung).
X67 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 215/70R16
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Z15 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 15-Zoll-Serien-
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
Z16 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 16-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
Z17 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 17-Zoll-Serien-
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
Z18 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 18-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 15. Juli 2016 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55061811 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 14 von 14
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 14 und gilt für Sonderräder ab Herstellungsdatum April 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 15. Juli 2016
§22 48443*09
Coen
BW/CC 00253882.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 25 zum Gutachten Nr. 55061811 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 1 von 8
Auftraggeber Gewe Reifengroßhandel GmbH
Hans Geiger Straße 15
D-67661 Kaiserslautern
QM-Nr. 49 02 0160905
Prüfgegenstand PKW-Sonderrad
Modell AS1
Typ AS1-6516
Radgröße 6,5Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
K1 AS1-6516 K1 / ohne Ring 5/114,3/67,1 50 700 2100
W4 AS1-6516 W4 / Ø72,5 / Ø67,1
Kennzeichnungen
KBA-Nummer 48443
Herstellerzeichen TEC by ASA
Radtyp und Ausführung AS1-6516 (s.o.)
Radgröße 6,5Jx16H2
§22 48443*09
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Mutter M12x1,5 Kegel 60° 110 -
S03 Mutter M12x1,5 Kegel 60° 130 -
S04 Mutter M12x1,5 Kegel 60° 135 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Hyundai
Kia
Mazda
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 25 zum Gutachten Nr. 55061811 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 2 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Hyundai Tucson 85-136 215/65R16 A31 A14 A21 A57
TLE, TLE-HME 85-136 215/70R16 A31 B81 S02
e11*2007/46*2724*..; 85-136 225/65R16 A31
e13*2007/46*1612*.. 85-136 235/60R16 A90
85-136 235/65R16 A12
Hyundai i30 /-cw 66-105 185/60R16 A13 R37 T86 A14 A21 Car
FD, FDH 66-105 195/55R16 A33 R37 Flh S02
e11*2001/116*0313*. 66-105 205/55R16 A12
e11*2001/116*0343*. 66-105 215/50R16 A12
e11*2007/46*0225*..
Hyundai i30 /-cw 66-100 195/55R16 A13 R37 A14 A21 A58
GDH, GDH-HME 66-100 195/60R16 A12 R37 B30 Car Cpe
e11*2007/46*0337*..; 66-100 205/55R16 A13 Flh VoM S02
e11*2007/46*0338*..; 66-100 215/50R16 A12
e13*2007/46*1604*..
- incl. Facelift 2015
Hyundai ix20 57-94 195/55R16 A90 A14 A21 A58
JC, JC-HME 57-94 195/60R16 A90 Flh S02
§22 48443*09
e4*2007/46*0207*..; 57-94 205/55R16 A12
e4*2007/46*0223*..;
e13*2007/46*1605*..
- incl. Facelift 2015
Kia Soul 85-103 195/60R16 A13 A14 A21 A58
AM 85-103 205/55R16 A13 V16 S02
e4*2001/116*0139*..; 85-103 205/60R16 A01 A12 G73
e4*2007/46*0133*.. 85-103 205/60R16 A12 Z18
85-103 215/55R16 A12
85-103 215/60R16 A01 A12 G73
85-103 215/60R16 A12 Z18
Kia Sportage 85-136 215/65R16 A33 A14 A21 A57
QLE 85-136 215/70R16 A33 B81 S02
e11*2007/46*3144*.. 85-136 225/65R16 A91
85-136 235/60R16 A12
85-136 235/65R16 A12
Kia Venga 55-94 195/55R16 A90 A14 A21 A58
YN, -/S, -/G 55-94 195/60R16 A90 Flh S02
e4*2007/46* 55-94 205/55R16 A12
0130*,0131*,
0261*,0262*..;
e50*2007/46*0052*..
- incl. Facelift 2015
Kia cee'd 66-106 185/60R16 A13 R37 T86 A14 A21 B30
ED 66-106 195/55R16 A33 R37 Car Cpe Flh
e4*2001/116*0121*.; 66-106 205/55R16 A12 S02
e4*2007/46*0132*.. 66-106 215/50R16 A12
- pro_cee'd /-SW
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 25 zum Gutachten Nr. 55061811 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 3 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Kia cee'd /-SW 66-100 195/55R16 A13 R37 A14 A21 A58
JD 66-100 195/60R16 A12 R37 B30 Car VoM
e4*2007/46*0496*..; 66-100 205/55R16 A13 Y85 S02
e4*2007/46*0497*.. 66-100 215/50R16 A12
- incl. Facelift 2015 66-150 205/55R16 A13 M+S
66-150 215/50R16 A12 M+S
Kia pro_cee'd 66-100 195/55R16 A13 R37 A14 A21 A58
JD 66-100 195/60R16 A12 R37 B30 VoM Y84
e4*2007/46*0496*.. 66-100 205/55R16 A13 S02
- incl. Facelift 2015 66-100 215/50R16 A12
66-150 205/55R16 A13 M+S
66-150 215/50R16 A12 M+S
Mazda 3 (I) 62-110 205/55R16 A39 A14 A21 B02
BK B03 Flh Lim
e1*2001/116*0234*.. S02
Mazda 3 (II) 77-136 205/55R16 A11 A14 A21 B03
BL 77-136 215/50R16 A12 Flh Sth S02
e11*2001/116*
0262*00-09
§22 48443*09
(FIN: -JMZBL...)
Mazda 3 (III) 74-121 205/60R16 A39 A14 A21 A58
BL 74-121 215/55R16 A12 Flh Lim V16
e11*2001/116* 74-121 225/55R16 A12 S03
0262*10-..
ab Modell 2013
(FIN: -JMZBM...)
Mazda 5 (I) 81-107 205/55R16 A39 T90 T91 A14 A21 B02
CR1 B03 S02
e13*2001/116*0156*.
Mazda 5 (II) 85 195/55R16 A91 R37 T91 A14 A21 A58
CW, CWE 85 195/60R16 A12 R37 T93 S02
e1*2007/46*0433*.., 85,106,110 205/55R16 A12 T91
e13*2007/46*1731*00
Mazda 6 (I) 119-122 205/55R16 A33 M+S A14 A21 B03
GG/GY; GG1/GY1 88-108 205/55R16 A33 Car Flh Lim
e1*98/14*0188*..; 88-108 215/50R16 A12 S02
e11*2001/116*0203*.
Mazda 6 (II) 88-136 195/65R16 A13 R37 A14 A21 A58
GH 88-136 205/55R16 A33 T88 T89 Car Flh Lim
e1*2001/116* 88-136 205/60R16 A33 V16 S02
0448*00-13 88-136 215/55R16 A12
88-136 225/50R16 A01 A12 K1a
88-136 225/55R16 A01 A12 K1a K42
Mazda 6 (III) 107-141 215/60R16 A39 M+S A14 A21 A57
GJ, GH 107-141 215/65R16 A39 M+S Car Lim S03
e1*2007/46*1001*.. 107-141 225/60R16 A39 M+S
e1*2001/116* 107-141 235/60R16 A12 M+S
0448*14-..
- ab Modell 2013
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 25 zum Gutachten Nr. 55061811 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 4 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Mazda CX-3 77-115 215/60R16 A91 A14 A21 A57
DJ1 77-115 225/55R16 A94 Flh S03
e1*2007/46*1335*.. 77-115 225/60R16 A12
Mazda MPV 100 215/60R16 A11 R09 A14 A21 S03
LW ww. LWD 88-104 215/55R16 A11 R37 T93 T95
e1*98/14*0118*.., 88-90 205/55R16 A11 R37 T94
e1*98/14*0165*..
Mazda MX-5 (III) 93, 118 205/50R16 A12 A14 A21
NC1, NC1E B03 S02
e11*2001/116*0202*.
e1*2001/116*0371*..
Mazda Tribute 91 215/70R16 A13 A14 A21
EP, -/R, EP2, -/R B02 B03 KOV
e4*98/14* S04
0044, 0052*..,
e13*2001/116*
0090, 0092*..
- ohne Radhaus-
Verbreiterungen
§22 48443*09
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 25 zum Gutachten Nr. 55061811 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 5 von 8
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene Schnee-
ketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Fel-
genbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
§22 48443*09
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an denen laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A39 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A94 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 7 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 25 zum Gutachten Nr. 55061811 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 6 von 8
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B30 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 300mm an Achse 1.
B81 Nicht zulässig für Fahrzeuge mit elektrischer Parkbremse (EPB, EFB, APB,..).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G73 Ist 18 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des Ge-
schwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, §
57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeug-
schein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
§22 48443*09
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zu-
sätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 25 zum Gutachten Nr. 55061811 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 7 von 8
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
§22 48443*09
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/50R16 225/45R16
Nr. 2 205/55R16 225/50R16, 245/45R16
Nr. 3 205/60R16 225/55R16
Nr. 4 215/55R16 235/50R16
Nr. 5 225/50R16 245/45R16
Nr. 6 225/55R16 245/50R16
Nr. 7 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VoM Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung des Sonderrades nur
zulässig an Fahrzeugausführungen mit Scheibenbremsendurchmesser von max. 300 mm an Achse 1.
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Z18 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 18-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 15. Juli 2016 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 25 zum Gutachten Nr. 55061811 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 8 von 8
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 8 und gilt für Sonderräder ab Herstellungsdatum April 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 15. Juli 2016
§22 48443*09
Coen
BW/CC 00253883.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Hinweisblatt „Radabdeckung“
Die nachfolgenden Bilder stellen schematisch dar, wie und an welchen Stellen die Radabdeckung mit
Hilfe von Zusatzleisten (schraffiert), die im Fachhandel (auch als Meterware) in verschiedenen Breiten
erhältlich sind, gem. den Auflagen
K1a, K1b, K1c und
K2a, K2b, K2c
hergestellt werden können. Die Zusatzleisten sind dauerhaft an die äußeren Kotflügelkanten zu
kleben.
Vorderachse
§22 48443*09
Auflage „K1a“ Auflage „K1b“ Auflage „K1c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 30° vor der 0° bis 50° hinter der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
Hinterachse
Auflage „K2b“ Auflage „K2a“ Auflage „K2c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 50° hinter der 0° bis 30° vor der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
