Prüfbericht / Test Report Technischer Dienst:
Nr. / No.: 366-0093-15-WIRD/N4 Technical Service
D-Nr. / D-No.: 396843/0000 TÜV AUSTRIA AUTOMOTIVE GMBH
ECE Regelung Nr. 124 Räder- und Reifenprüfung
Regulation No.124 Deutschstraße 10
A-1230 Wien
Hersteller / Manufacturer Alcar Leichtmetallräder GmbH
Typ / Type TTXP_5 Seite: 1 von 17
Prüfbericht (Nachtrag)
Test Report (addendum)
No. 366-0093-15-WIRD/N4
Gemäß dem Übereinkommen über die Agreement concerning the adoption of uniform
Annahme Einheitlicher Technischer technical prescriptions for the wheeled
Vorschriften für Radfahrzeuge, vehicles, equipment and parts which can be
Ausrüstungsgegenstände und Teile, die in fitted and/or be used on wheeled vehicles and
Radfahrzeuge(n) eingebaut und/oder the conditions for reciprocal recognition of
verwendet werden können, und die approvals granted on the basis of these
Bedingungen für die gegenseitige Anerkennung prescriptions.
von Genehmigungen, die nach diesen
Vorschriften erteilt wurden
Einheitliche Bedingungen für die Genehmigung von Rädern für
Personenkraftwagen und ihre Anhänger
Uniform provisions concerning the approval of wheels for
passenger cars and their trailers
ECE-R 124 zuletzt ergänzt 30.01.2011
as last amended in
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Prüfbericht / Test Report Technischer Dienst:
Nr. / No.: 366-0093-15-WIRD/N4 Technical Service
D-Nr. / D-No.: 396843/0000 TÜV AUSTRIA AUTOMOTIVE GMBH
ECE Regelung Nr. 124 Räder- und Reifenprüfung
Regulation No.124 Deutschstraße 10
A-1230 Wien
Hersteller / Manufacturer Alcar Leichtmetallräder GmbH
Typ / Type TTXP_5 Seite: 2 von 17

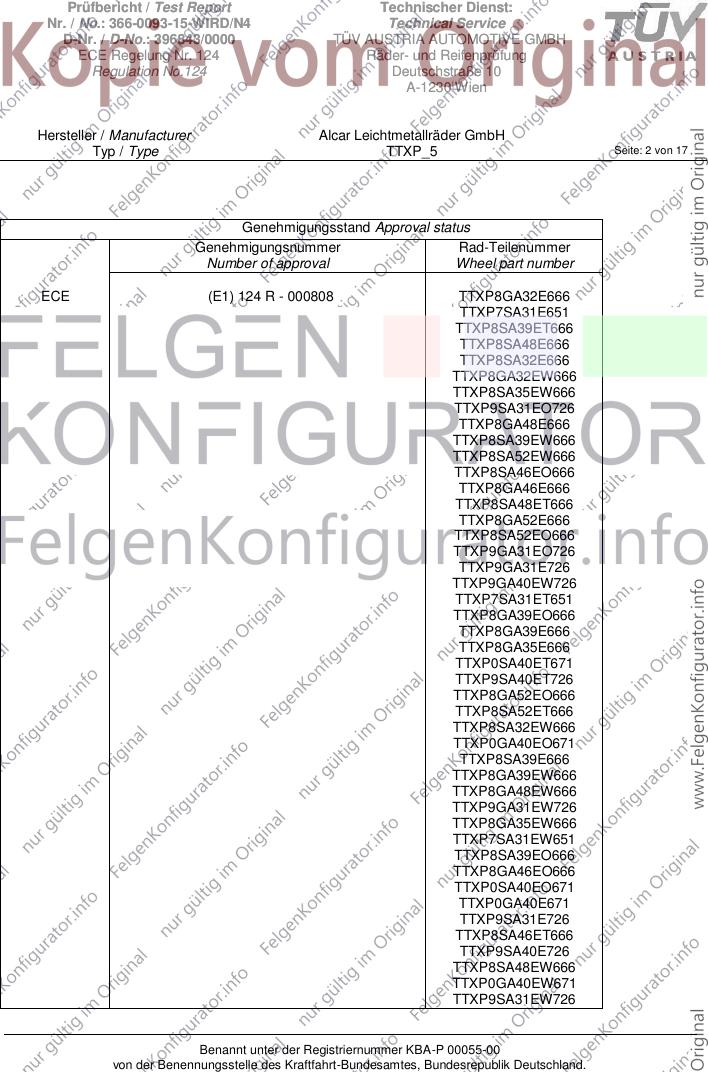

Genehmigungsstand Approval status
Genehmigungsnummer Rad-Teilenummer
Number of approval Wheel part number
ECE (E1) 124 R - 000808 TTXP8GA32E666
TTXP7SA31E651
TTXP8SA39ET666
TTXP8SA48E666
TTXP8SA32E666
TTXP8GA32EW666
TTXP8SA35EW666
TTXP9SA31EO726
TTXP8GA48E666
TTXP8SA39EW666
TTXP8SA52EW666
TTXP8SA46EO666
TTXP8GA46E666
TTXP8SA48ET666
TTXP8GA52E666
TTXP8SA52EO666
TTXP9GA31EO726
TTXP9GA31E726
TTXP9GA40EW726
TTXP7SA31ET651
TTXP8GA39EO666
TTXP8GA39E666
TTXP8GA35E666
TTXP0SA40ET671
TTXP9SA40ET726
TTXP8GA52EO666
TTXP8SA52ET666
TTXP8SA32EW666
TTXP0GA40EO671
TTXP8SA39E666
TTXP8GA39EW666
TTXP8GA48EW666
TTXP9GA31EW726
TTXP8GA35EW666
TTXP7SA31EW651
TTXP8SA39EO666
TTXP8GA46EO666
TTXP0SA40EO671
TTXP0GA40E671
TTXP9SA31E726
TTXP8SA46ET666
TTXP9SA40E726
TTXP8SA48EW666
TTXP0GA40EW671
TTXP9SA31EW726
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Prüfbericht / Test Report Technischer Dienst:
Nr. / No.: 366-0093-15-WIRD/N4 Technical Service
D-Nr. / D-No.: 396843/0000 TÜV AUSTRIA AUTOMOTIVE GMBH
ECE Regelung Nr. 124 Räder- und Reifenprüfung
Regulation No.124 Deutschstraße 10
A-1230 Wien
Hersteller / Manufacturer Alcar Leichtmetallräder GmbH
Typ / Type TTXP_5 Seite: 3 von 17
TTXP9SA40EW726
TTXP7GA31E651
TTXP8SA46E666
TTXP0SA40E671
TTXP8SA35E666
TTXP8SA35ET666
TTXP9SA31ET726
TTXP9SA40EO726
TTXP9GA40EO726
TTXP9GA40E726
TTXP8GA52EW666
TTXP0SA40EW671
TTXP8SA52E666
TTXP8SA32ET666
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Prüfbericht / Test Report Technischer Dienst:
Nr. / No.: 366-0093-15-WIRD/N4 Technical Service
D-Nr. / D-No.: 396843/0000 TÜV AUSTRIA AUTOMOTIVE GMBH
ECE Regelung Nr. 124 Räder- und Reifenprüfung
Regulation No.124 Deutschstraße 10
A-1230 Wien
Hersteller / Manufacturer Alcar Leichtmetallräder GmbH
Typ / Type TTXP_5 Seite: 4 von 17

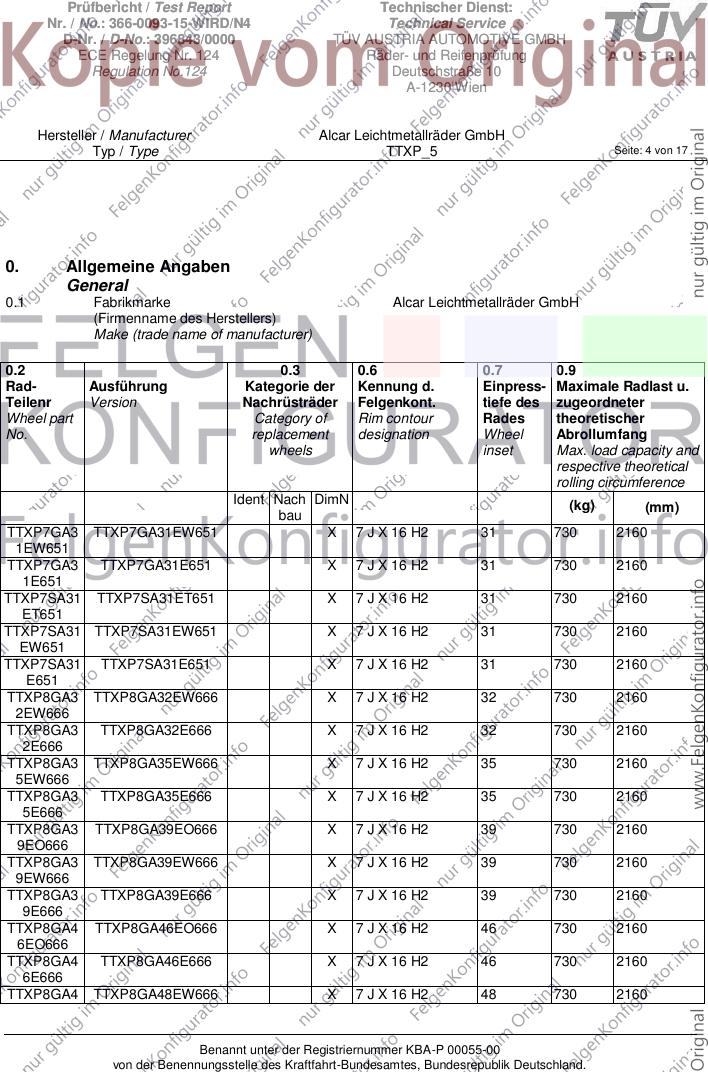

0. Allgemeine Angaben
General
0.1 Fabrikmarke Alcar Leichtmetallräder GmbH
(Firmenname des Herstellers)
Make (trade name of manufacturer)
0.2 0.3 0.6 0.7 0.9
Rad- Ausführung Kategorie der Kennung d. Einpress- Maximale Radlast u.
Teilenr Version Nachrüsträder Felgenkont. tiefe des zugeordneter
Wheel part Category of Rim contour Rades theoretischer
No. replacement designation Wheel Abrollumfang
wheels inset Max. load capacity and
respective theoretical
rolling circumference
Ident Nach DimN (kg) (mm)
bau
TTXP7GA3 TTXP7GA31EW651 X 7 J X 16 H2 31 730 2160
1EW651
TTXP7GA3 TTXP7GA31E651 X 7 J X 16 H2 31 730 2160
1E651
TTXP7SA31 TTXP7SA31ET651 X 7 J X 16 H2 31 730 2160
ET651
TTXP7SA31 TTXP7SA31EW651 X 7 J X 16 H2 31 730 2160
EW651
TTXP7SA31 TTXP7SA31E651 X 7 J X 16 H2 31 730 2160
E651
TTXP8GA3 TTXP8GA32EW666 X 7 J X 16 H2 32 730 2160
2EW666
TTXP8GA3 TTXP8GA32E666 X 7 J X 16 H2 32 730 2160
2E666
TTXP8GA3 TTXP8GA35EW666 X 7 J X 16 H2 35 730 2160
5EW666
TTXP8GA3 TTXP8GA35E666 X 7 J X 16 H2 35 730 2160
5E666
TTXP8GA3 TTXP8GA39EO666 X 7 J X 16 H2 39 730 2160
9EO666
TTXP8GA3 TTXP8GA39EW666 X 7 J X 16 H2 39 730 2160
9EW666
TTXP8GA3 TTXP8GA39E666 X 7 J X 16 H2 39 730 2160
9E666
TTXP8GA4 TTXP8GA46EO666 X 7 J X 16 H2 46 730 2160
6EO666
TTXP8GA4 TTXP8GA46E666 X 7 J X 16 H2 46 730 2160
6E666
TTXP8GA4 TTXP8GA48EW666 X 7 J X 16 H2 48 730 2160
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Prüfbericht / Test Report Technischer Dienst:
Nr. / No.: 366-0093-15-WIRD/N4 Technical Service
D-Nr. / D-No.: 396843/0000 TÜV AUSTRIA AUTOMOTIVE GMBH
ECE Regelung Nr. 124 Räder- und Reifenprüfung
Regulation No.124 Deutschstraße 10
A-1230 Wien
Hersteller / Manufacturer Alcar Leichtmetallräder GmbH
Typ / Type TTXP_5 Seite: 5 von 17

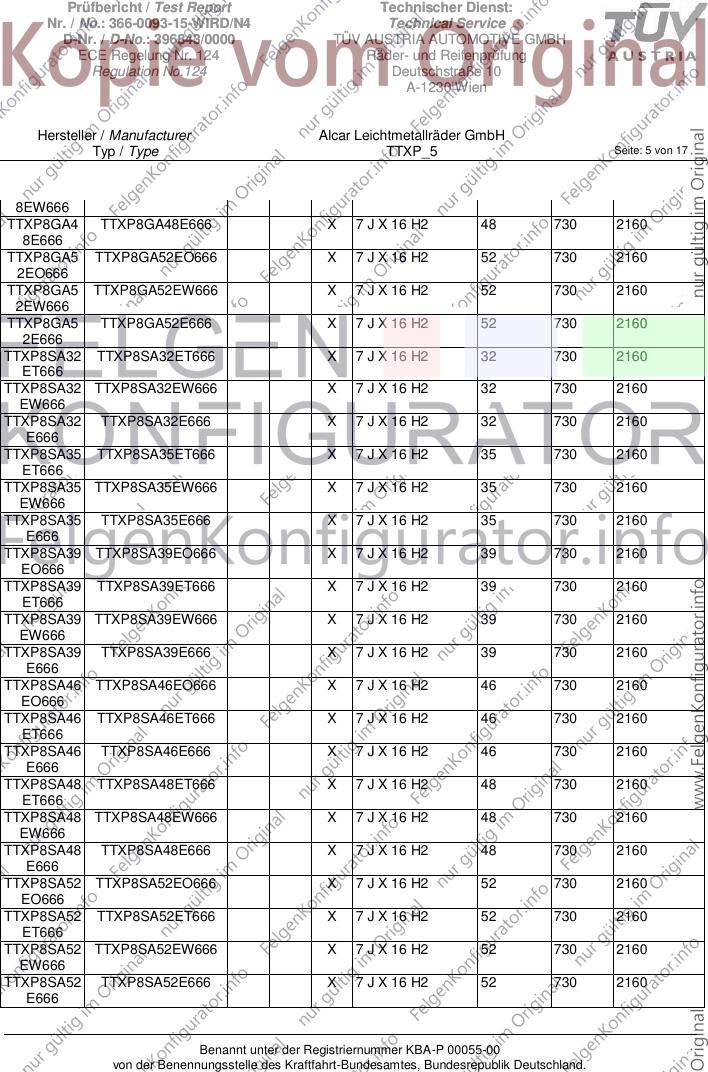

8EW666
TTXP8GA4 TTXP8GA48E666 X 7 J X 16 H2 48 730 2160
8E666
TTXP8GA5 TTXP8GA52EO666 X 7 J X 16 H2 52 730 2160
2EO666
TTXP8GA5 TTXP8GA52EW666 X 7 J X 16 H2 52 730 2160
2EW666
TTXP8GA5 TTXP8GA52E666 X 7 J X 16 H2 52 730 2160
2E666
TTXP8SA32 TTXP8SA32ET666 X 7 J X 16 H2 32 730 2160
ET666
TTXP8SA32 TTXP8SA32EW666 X 7 J X 16 H2 32 730 2160
EW666
TTXP8SA32 TTXP8SA32E666 X 7 J X 16 H2 32 730 2160
E666
TTXP8SA35 TTXP8SA35ET666 X 7 J X 16 H2 35 730 2160
ET666
TTXP8SA35 TTXP8SA35EW666 X 7 J X 16 H2 35 730 2160
EW666
TTXP8SA35 TTXP8SA35E666 X 7 J X 16 H2 35 730 2160
E666
TTXP8SA39 TTXP8SA39EO666 X 7 J X 16 H2 39 730 2160
EO666
TTXP8SA39 TTXP8SA39ET666 X 7 J X 16 H2 39 730 2160
ET666
TTXP8SA39 TTXP8SA39EW666 X 7 J X 16 H2 39 730 2160
EW666
TTXP8SA39 TTXP8SA39E666 X 7 J X 16 H2 39 730 2160
E666
TTXP8SA46 TTXP8SA46EO666 X 7 J X 16 H2 46 730 2160
EO666
TTXP8SA46 TTXP8SA46ET666 X 7 J X 16 H2 46 730 2160
ET666
TTXP8SA46 TTXP8SA46E666 X 7 J X 16 H2 46 730 2160
E666
TTXP8SA48 TTXP8SA48ET666 X 7 J X 16 H2 48 730 2160
ET666
TTXP8SA48 TTXP8SA48EW666 X 7 J X 16 H2 48 730 2160
EW666
TTXP8SA48 TTXP8SA48E666 X 7 J X 16 H2 48 730 2160
E666
TTXP8SA52 TTXP8SA52EO666 X 7 J X 16 H2 52 730 2160
EO666
TTXP8SA52 TTXP8SA52ET666 X 7 J X 16 H2 52 730 2160
ET666
TTXP8SA52 TTXP8SA52EW666 X 7 J X 16 H2 52 730 2160
EW666
TTXP8SA52 TTXP8SA52E666 X 7 J X 16 H2 52 730 2160
E666
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Prüfbericht / Test Report Technischer Dienst:
Nr. / No.: 366-0093-15-WIRD/N4 Technical Service
D-Nr. / D-No.: 396843/0000 TÜV AUSTRIA AUTOMOTIVE GMBH
ECE Regelung Nr. 124 Räder- und Reifenprüfung
Regulation No.124 Deutschstraße 10
A-1230 Wien
Hersteller / Manufacturer Alcar Leichtmetallräder GmbH
Typ / Type TTXP_5 Seite: 6 von 17

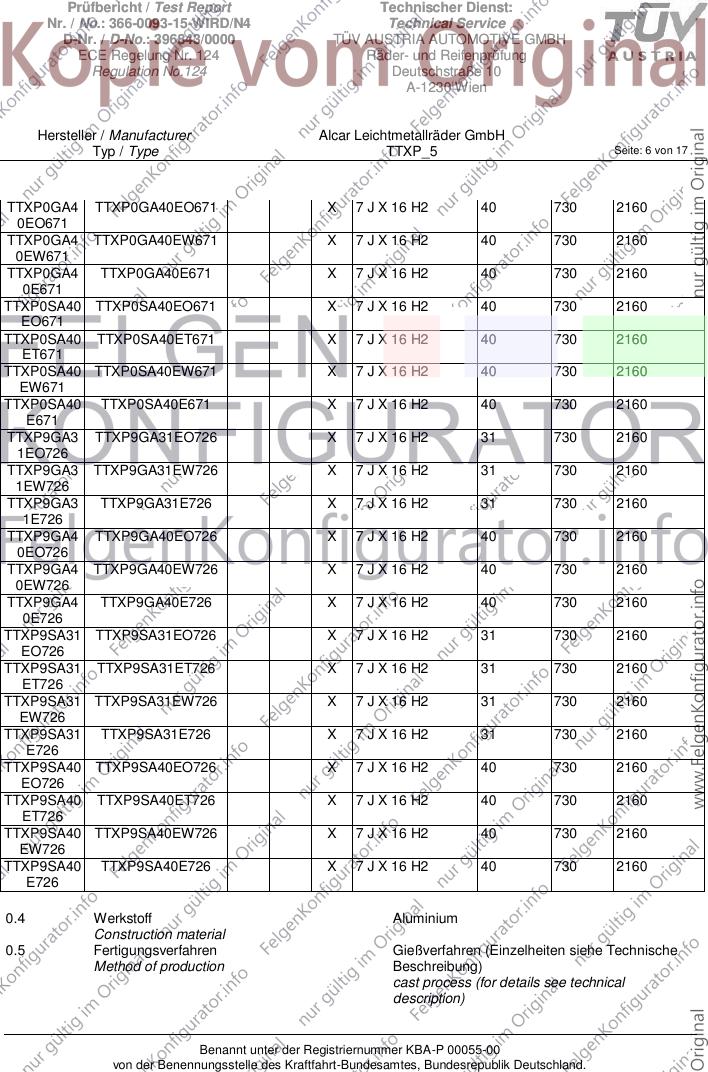

TTXP0GA4 TTXP0GA40EO671 X 7 J X 16 H2 40 730 2160
0EO671
TTXP0GA4 TTXP0GA40EW671 X 7 J X 16 H2 40 730 2160
0EW671
TTXP0GA4 TTXP0GA40E671 X 7 J X 16 H2 40 730 2160
0E671
TTXP0SA40 TTXP0SA40EO671 X 7 J X 16 H2 40 730 2160
EO671
TTXP0SA40 TTXP0SA40ET671 X 7 J X 16 H2 40 730 2160
ET671
TTXP0SA40 TTXP0SA40EW671 X 7 J X 16 H2 40 730 2160
EW671
TTXP0SA40 TTXP0SA40E671 X 7 J X 16 H2 40 730 2160
E671
TTXP9GA3 TTXP9GA31EO726 X 7 J X 16 H2 31 730 2160
1EO726
TTXP9GA3 TTXP9GA31EW726 X 7 J X 16 H2 31 730 2160
1EW726
TTXP9GA3 TTXP9GA31E726 X 7 J X 16 H2 31 730 2160
1E726
TTXP9GA4 TTXP9GA40EO726 X 7 J X 16 H2 40 730 2160
0EO726
TTXP9GA4 TTXP9GA40EW726 X 7 J X 16 H2 40 730 2160
0EW726
TTXP9GA4 TTXP9GA40E726 X 7 J X 16 H2 40 730 2160
0E726
TTXP9SA31 TTXP9SA31EO726 X 7 J X 16 H2 31 730 2160
EO726
TTXP9SA31 TTXP9SA31ET726 X 7 J X 16 H2 31 730 2160
ET726
TTXP9SA31 TTXP9SA31EW726 X 7 J X 16 H2 31 730 2160
EW726
TTXP9SA31 TTXP9SA31E726 X 7 J X 16 H2 31 730 2160
E726
TTXP9SA40 TTXP9SA40EO726 X 7 J X 16 H2 40 730 2160
EO726
TTXP9SA40 TTXP9SA40ET726 X 7 J X 16 H2 40 730 2160
ET726
TTXP9SA40 TTXP9SA40EW726 X 7 J X 16 H2 40 730 2160
EW726
TTXP9SA40 TTXP9SA40E726 X 7 J X 16 H2 40 730 2160
E726
0.4 Werkstoff Aluminium
Construction material
0.5 Fertigungsverfahren Gießverfahren (Einzelheiten siehe Technische
Method of production Beschreibung)
cast process (for details see technical
description)
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Prüfbericht / Test Report Technischer Dienst:
Nr. / No.: 366-0093-15-WIRD/N4 Technical Service
D-Nr. / D-No.: 396843/0000 TÜV AUSTRIA AUTOMOTIVE GMBH
ECE Regelung Nr. 124 Räder- und Reifenprüfung
Regulation No.124 Deutschstraße 10
A-1230 Wien
Hersteller / Manufacturer Alcar Leichtmetallräder GmbH
Typ / Type TTXP_5 Seite: 7 von 17

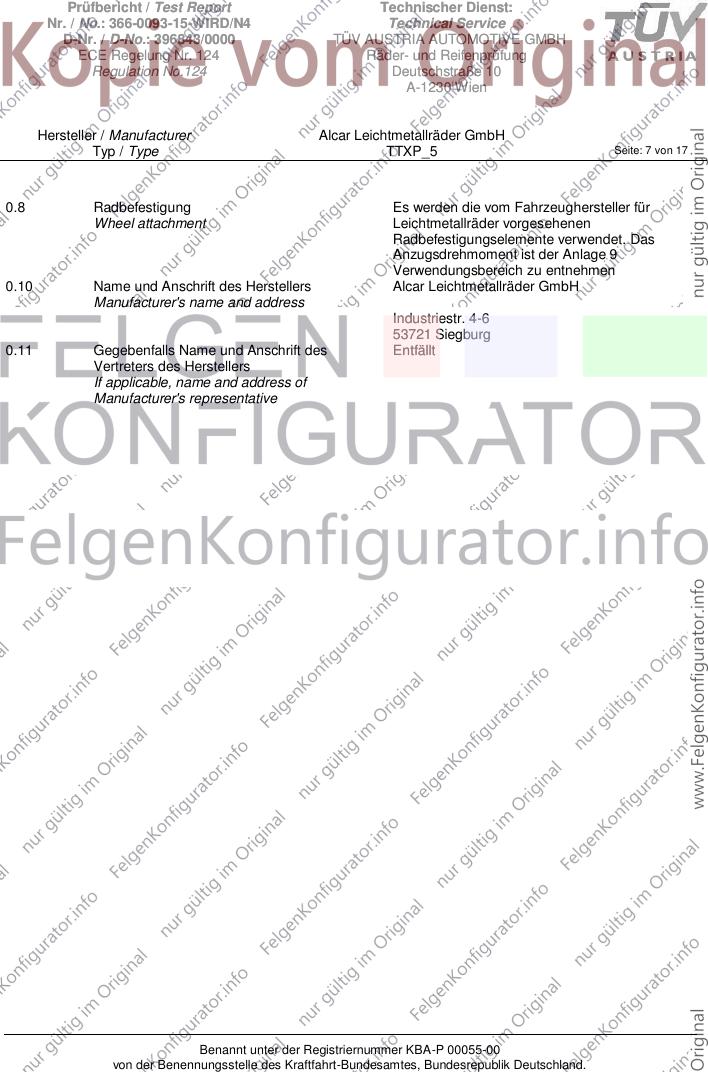

0.8 Radbefestigung Es werden die vom Fahrzeughersteller für
Wheel attachment Leichtmetallräder vorgesehenen
Radbefestigungselemente verwendet. Das
Anzugsdrehmoment ist der Anlage 9
Verwendungsbereich zu entnehmen
0.10 Name und Anschrift des Herstellers Alcar Leichtmetallräder GmbH
Manufacturer's name and address
Industriestr. 4-6
53721 Siegburg
0.11 Gegebenfalls Name und Anschrift des Entfällt
Vertreters des Herstellers
If applicable, name and address of
Manufacturer's representative
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Prüfbericht / Test Report Technischer Dienst:
Nr. / No.: 366-0093-15-WIRD/N4 Technical Service
D-Nr. / D-No.: 396843/0000 TÜV AUSTRIA AUTOMOTIVE GMBH
ECE Regelung Nr. 124 Räder- und Reifenprüfung
Regulation No.124 Deutschstraße 10
A-1230 Wien
Hersteller / Manufacturer Alcar Leichtmetallräder GmbH
Typ / Type TTXP_5 Seite: 8 von 17

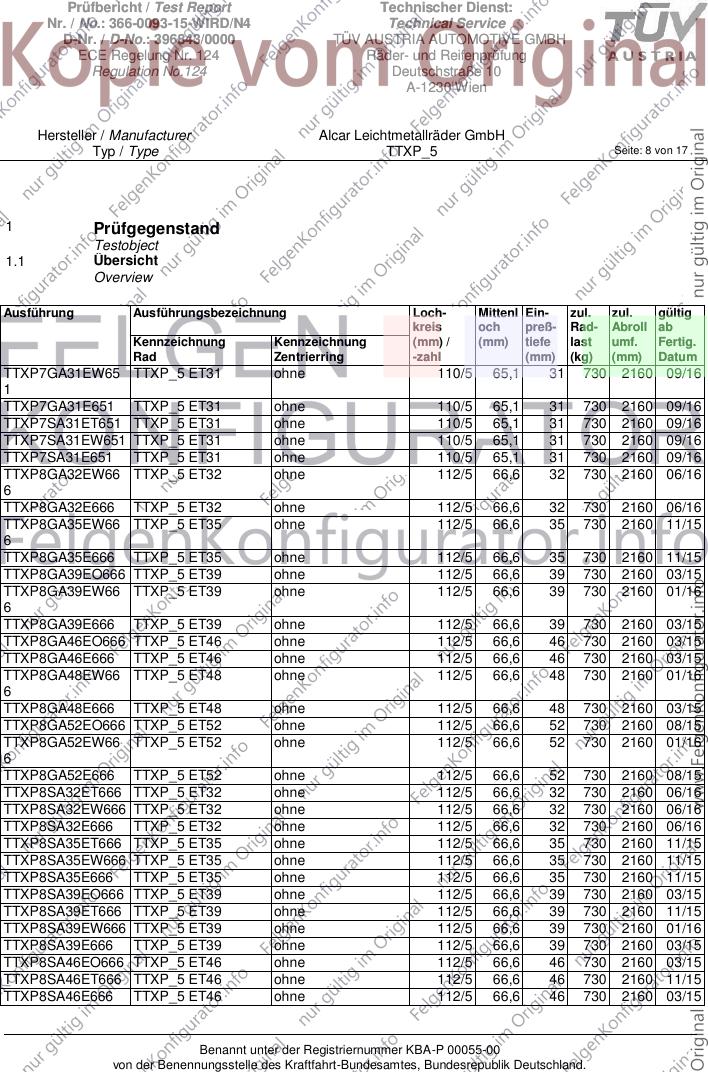

1 Prüfgegenstand
Testobject
1.1 Übersicht
Overview
Ausführung Ausführungsbezeichnung Loch- Mittenl Ein- zul. zul. gültig
kreis och preß- Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) / (mm) tiefe last umf. Fertig.
Rad Zentrierring -zahl (mm) (kg) (mm) Datum
TTXP7GA31EW65 TTXP_5 ET31 ohne 110/5 65,1 31 730 2160 09/16
1
TTXP7GA31E651 TTXP_5 ET31 ohne 110/5 65,1 31 730 2160 09/16
TTXP7SA31ET651 TTXP_5 ET31 ohne 110/5 65,1 31 730 2160 09/16
TTXP7SA31EW651 TTXP_5 ET31 ohne 110/5 65,1 31 730 2160 09/16
TTXP7SA31E651 TTXP_5 ET31 ohne 110/5 65,1 31 730 2160 09/16
TTXP8GA32EW66 TTXP_5 ET32 ohne 112/5 66,6 32 730 2160 06/16
6
TTXP8GA32E666 TTXP_5 ET32 ohne 112/5 66,6 32 730 2160 06/16
TTXP8GA35EW66 TTXP_5 ET35 ohne 112/5 66,6 35 730 2160 11/15
6
TTXP8GA35E666 TTXP_5 ET35 ohne 112/5 66,6 35 730 2160 11/15
TTXP8GA39EO666 TTXP_5 ET39 ohne 112/5 66,6 39 730 2160 03/15
TTXP8GA39EW66 TTXP_5 ET39 ohne 112/5 66,6 39 730 2160 01/16
6
TTXP8GA39E666 TTXP_5 ET39 ohne 112/5 66,6 39 730 2160 03/15
TTXP8GA46EO666 TTXP_5 ET46 ohne 112/5 66,6 46 730 2160 03/15
TTXP8GA46E666 TTXP_5 ET46 ohne 112/5 66,6 46 730 2160 03/15
TTXP8GA48EW66 TTXP_5 ET48 ohne 112/5 66,6 48 730 2160 01/16
6
TTXP8GA48E666 TTXP_5 ET48 ohne 112/5 66,6 48 730 2160 03/15
TTXP8GA52EO666 TTXP_5 ET52 ohne 112/5 66,6 52 730 2160 08/15
TTXP8GA52EW66 TTXP_5 ET52 ohne 112/5 66,6 52 730 2160 01/16
6
TTXP8GA52E666 TTXP_5 ET52 ohne 112/5 66,6 52 730 2160 08/15
TTXP8SA32ET666 TTXP_5 ET32 ohne 112/5 66,6 32 730 2160 06/16
TTXP8SA32EW666 TTXP_5 ET32 ohne 112/5 66,6 32 730 2160 06/16
TTXP8SA32E666 TTXP_5 ET32 ohne 112/5 66,6 32 730 2160 06/16
TTXP8SA35ET666 TTXP_5 ET35 ohne 112/5 66,6 35 730 2160 11/15
TTXP8SA35EW666 TTXP_5 ET35 ohne 112/5 66,6 35 730 2160 11/15
TTXP8SA35E666 TTXP_5 ET35 ohne 112/5 66,6 35 730 2160 11/15
TTXP8SA39EO666 TTXP_5 ET39 ohne 112/5 66,6 39 730 2160 03/15
TTXP8SA39ET666 TTXP_5 ET39 ohne 112/5 66,6 39 730 2160 11/15
TTXP8SA39EW666 TTXP_5 ET39 ohne 112/5 66,6 39 730 2160 01/16
TTXP8SA39E666 TTXP_5 ET39 ohne 112/5 66,6 39 730 2160 03/15
TTXP8SA46EO666 TTXP_5 ET46 ohne 112/5 66,6 46 730 2160 03/15
TTXP8SA46ET666 TTXP_5 ET46 ohne 112/5 66,6 46 730 2160 11/15
TTXP8SA46E666 TTXP_5 ET46 ohne 112/5 66,6 46 730 2160 03/15
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Prüfbericht / Test Report Technischer Dienst:
Nr. / No.: 366-0093-15-WIRD/N4 Technical Service
D-Nr. / D-No.: 396843/0000 TÜV AUSTRIA AUTOMOTIVE GMBH
ECE Regelung Nr. 124 Räder- und Reifenprüfung
Regulation No.124 Deutschstraße 10
A-1230 Wien
Hersteller / Manufacturer Alcar Leichtmetallräder GmbH
Typ / Type TTXP_5 Seite: 9 von 17
TTXP8SA48ET666 TTXP_5 ET48 ohne 112/5 66,6 48 730 2160 11/15
TTXP8SA48EW666 TTXP_5 ET48 ohne 112/5 66,6 48 730 2160 01/16
TTXP8SA48E666 TTXP_5 ET48 ohne 112/5 66,6 48 730 2160 03/15
TTXP8SA52EO666 TTXP_5 ET52 ohne 112/5 66,6 52 730 2160 08/15
TTXP8SA52ET666 TTXP_5 ET52 ohne 112/5 66,6 52 730 2160 11/15
TTXP8SA52EW666 TTXP_5 ET52 ohne 112/5 66,6 52 730 2160 01/16
TTXP8SA52E666 TTXP_5 ET52 ohne 112/5 66,6 52 730 2160 08/15

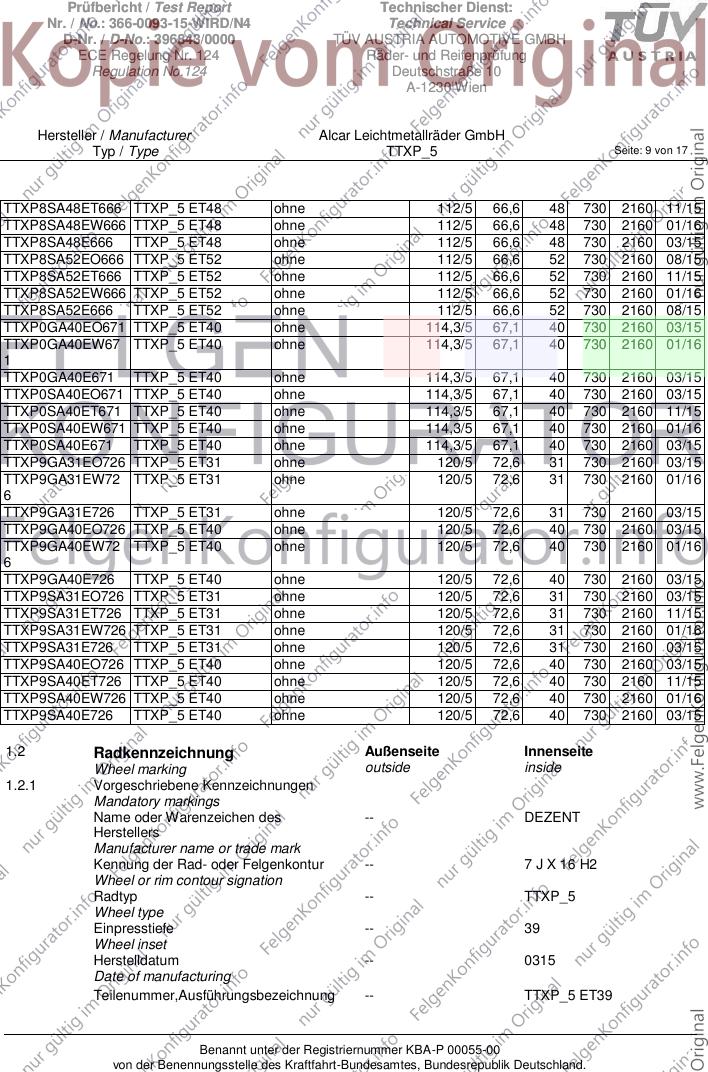

TTXP0GA40EO671 TTXP_5 ET40 ohne 114,3/5 67,1 40 730 2160 03/15
TTXP0GA40EW67 TTXP_5 ET40 ohne 114,3/5 67,1 40 730 2160 01/16
1
TTXP0GA40E671 TTXP_5 ET40 ohne 114,3/5 67,1 40 730 2160 03/15
TTXP0SA40EO671 TTXP_5 ET40 ohne 114,3/5 67,1 40 730 2160 03/15
TTXP0SA40ET671 TTXP_5 ET40 ohne 114,3/5 67,1 40 730 2160 11/15
TTXP0SA40EW671 TTXP_5 ET40 ohne 114,3/5 67,1 40 730 2160 01/16
TTXP0SA40E671 TTXP_5 ET40 ohne 114,3/5 67,1 40 730 2160 03/15
TTXP9GA31EO726 TTXP_5 ET31 ohne 120/5 72,6 31 730 2160 03/15
TTXP9GA31EW72 TTXP_5 ET31 ohne 120/5 72,6 31 730 2160 01/16
6
TTXP9GA31E726 TTXP_5 ET31 ohne 120/5 72,6 31 730 2160 03/15
TTXP9GA40EO726 TTXP_5 ET40 ohne 120/5 72,6 40 730 2160 03/15
TTXP9GA40EW72 TTXP_5 ET40 ohne 120/5 72,6 40 730 2160 01/16
6
TTXP9GA40E726 TTXP_5 ET40 ohne 120/5 72,6 40 730 2160 03/15
TTXP9SA31EO726 TTXP_5 ET31 ohne 120/5 72,6 31 730 2160 03/15
TTXP9SA31ET726 TTXP_5 ET31 ohne 120/5 72,6 31 730 2160 11/15
TTXP9SA31EW726 TTXP_5 ET31 ohne 120/5 72,6 31 730 2160 01/16
TTXP9SA31E726 TTXP_5 ET31 ohne 120/5 72,6 31 730 2160 03/15
TTXP9SA40EO726 TTXP_5 ET40 ohne 120/5 72,6 40 730 2160 03/15
TTXP9SA40ET726 TTXP_5 ET40 ohne 120/5 72,6 40 730 2160 11/15
TTXP9SA40EW726 TTXP_5 ET40 ohne 120/5 72,6 40 730 2160 01/16
TTXP9SA40E726 TTXP_5 ET40 ohne 120/5 72,6 40 730 2160 03/15
1.2 Radkennzeichnung Außenseite Innenseite
Wheel marking outside inside
1.2.1 Vorgeschriebene Kennzeichnungen
Mandatory markings
Name oder Warenzeichen des -- DEZENT
Herstellers
Manufacturer name or trade mark
Kennung der Rad- oder Felgenkontur -- 7 J X 16 H2
Wheel or rim contour signation
Radtyp -- TTXP_5
Wheel type
Einpresstiefe -- 39
Wheel inset
Herstelldatum -- 0315
Date of manufacturing
Teilenummer,Ausführungsbezeichnung -- TTXP_5 ET39
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Prüfbericht / Test Report Technischer Dienst:
Nr. / No.: 366-0093-15-WIRD/N4 Technical Service
D-Nr. / D-No.: 396843/0000 TÜV AUSTRIA AUTOMOTIVE GMBH
ECE Regelung Nr. 124 Räder- und Reifenprüfung
Regulation No.124 Deutschstraße 10
A-1230 Wien
Hersteller / Manufacturer Alcar Leichtmetallräder GmbH
Typ / Type TTXP_5 Seite: 10 von 17

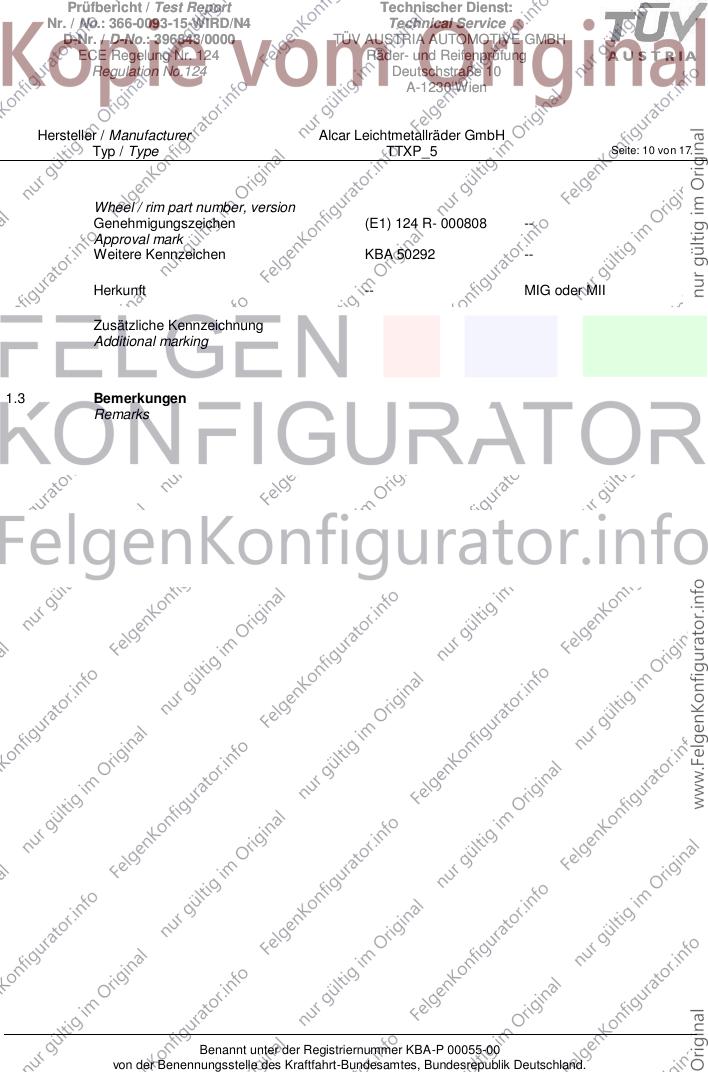

Wheel / rim part number, version
Genehmigungszeichen (E1) 124 R- 000808 --
Approval mark
Weitere Kennzeichen KBA 50292 --
Herkunft -- MIG oder MII
Zusätzliche Kennzeichnung
Additional marking
1.3 Bemerkungen
Remarks
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Prüfbericht / Test Report Technischer Dienst:
Nr. / No.: 366-0093-15-WIRD/N4 Technical Service
D-Nr. / D-No.: 396843/0000 TÜV AUSTRIA AUTOMOTIVE GMBH
ECE Regelung Nr. 124 Räder- und Reifenprüfung
Regulation No.124 Deutschstraße 10
A-1230 Wien
Hersteller / Manufacturer Alcar Leichtmetallräder GmbH
Typ / Type TTXP_5 Seite: 11 von 17

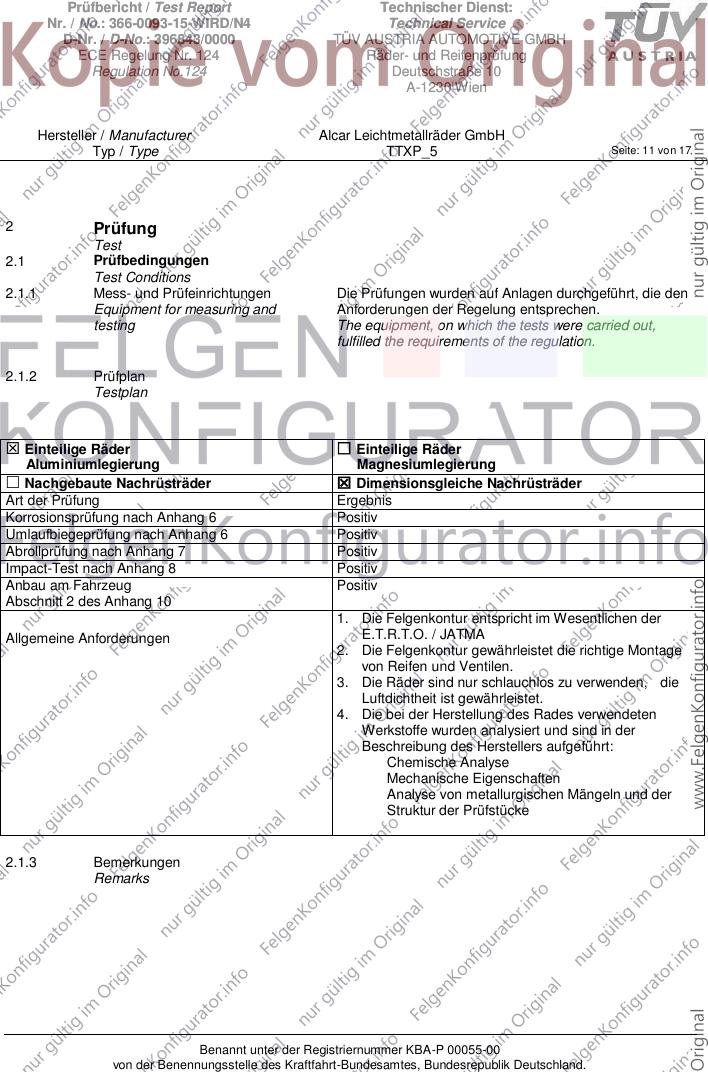

2 Prüfung
Test
2.1 Prüfbedingungen
Test Conditions
2.1.1 Mess- und Prüfeinrichtungen Die Prüfungen wurden auf Anlagen durchgeführt, die den
Equipment for measuring and Anforderungen der Regelung entsprechen.
testing The equipment, on which the tests were carried out,
fulfilled the requirements of the regulation.
2.1.2 Prüfplan
Testplan
Einteilige Räder Einteilige Räder
Aluminiumlegierung Magnesiumlegierung
Nachgebaute Nachrüsträder Dimensionsgleiche Nachrüsträder
Art der Prüfung Ergebnis
Korrosionsprüfung nach Anhang 6 Positiv
Umlaufbiegeprüfung nach Anhang 6 Positiv
Abrollprüfung nach Anhang 7 Positiv
Impact-Test nach Anhang 8 Positiv
Anbau am Fahrzeug Positiv
Abschnitt 2 des Anhang 10
1. Die Felgenkontur entspricht im Wesentlichen der
Allgemeine Anforderungen E.T.R.T.O. / JATMA
2. Die Felgenkontur gewährleistet die richtige Montage
von Reifen und Ventilen.
3. Die Räder sind nur schlauchlos zu verwenden, die
Luftdichtheit ist gewährleistet.
4. Die bei der Herstellung des Rades verwendeten
Werkstoffe wurden analysiert und sind in der
Beschreibung des Herstellers aufgeführt:
Chemische Analyse
Mechanische Eigenschaften
Analyse von metallurgischen Mängeln und der
Struktur der Prüfstücke
2.1.3 Bemerkungen
Remarks
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Prüfbericht / Test Report Technischer Dienst:
Nr. / No.: 366-0093-15-WIRD/N4 Technical Service
D-Nr. / D-No.: 396843/0000 TÜV AUSTRIA AUTOMOTIVE GMBH
ECE Regelung Nr. 124 Räder- und Reifenprüfung
Regulation No.124 Deutschstraße 10
A-1230 Wien
Hersteller / Manufacturer Alcar Leichtmetallräder GmbH
Typ / Type TTXP_5 Seite: 12 von 17
2.2 Einzelheiten der vom Technischen Dienst
durchgeführten Prüfungen
Details regarding test conducted by the
technical service

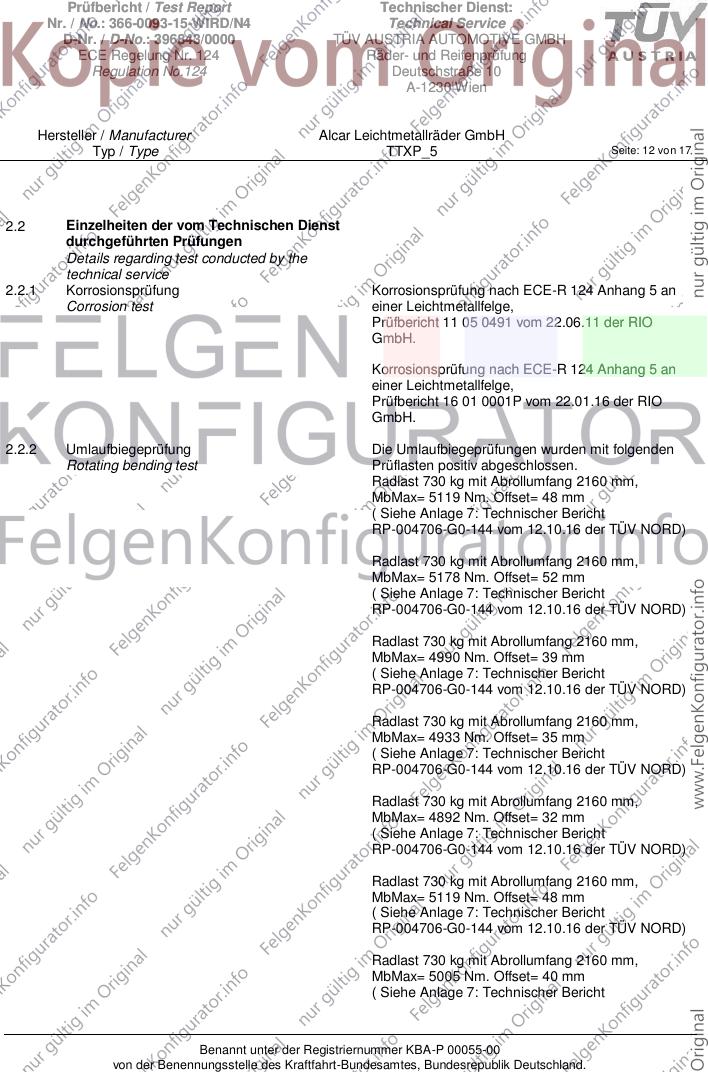

2.2.1 Korrosionsprüfung Korrosionsprüfung nach ECE-R 124 Anhang 5 an
Corrosion test einer Leichtmetallfelge,
Prüfbericht 11 05 0491 vom 22.06.11 der RIO
GmbH.
Korrosionsprüfung nach ECE-R 124 Anhang 5 an
einer Leichtmetallfelge,
Prüfbericht 16 01 0001P vom 22.01.16 der RIO
GmbH.
2.2.2 Umlaufbiegeprüfung Die Umlaufbiegeprüfungen wurden mit folgenden
Rotating bending test Prüflasten positiv abgeschlossen.
Radlast 730 kg mit Abrollumfang 2160 mm,
MbMax= 5119 Nm. Offset= 48 mm
( Siehe Anlage 7: Technischer Bericht
RP-004706-G0-144 vom 12.10.16 der TÜV NORD)
Radlast 730 kg mit Abrollumfang 2160 mm,
MbMax= 5178 Nm. Offset= 52 mm
( Siehe Anlage 7: Technischer Bericht
RP-004706-G0-144 vom 12.10.16 der TÜV NORD)
Radlast 730 kg mit Abrollumfang 2160 mm,
MbMax= 4990 Nm. Offset= 39 mm
( Siehe Anlage 7: Technischer Bericht
RP-004706-G0-144 vom 12.10.16 der TÜV NORD)
Radlast 730 kg mit Abrollumfang 2160 mm,
MbMax= 4933 Nm. Offset= 35 mm
( Siehe Anlage 7: Technischer Bericht
RP-004706-G0-144 vom 12.10.16 der TÜV NORD)
Radlast 730 kg mit Abrollumfang 2160 mm,
MbMax= 4892 Nm. Offset= 32 mm
( Siehe Anlage 7: Technischer Bericht
RP-004706-G0-144 vom 12.10.16 der TÜV NORD)
Radlast 730 kg mit Abrollumfang 2160 mm,
MbMax= 5119 Nm. Offset= 48 mm
( Siehe Anlage 7: Technischer Bericht
RP-004706-G0-144 vom 12.10.16 der TÜV NORD)
Radlast 730 kg mit Abrollumfang 2160 mm,
MbMax= 5005 Nm. Offset= 40 mm
( Siehe Anlage 7: Technischer Bericht
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Prüfbericht / Test Report Technischer Dienst:
Nr. / No.: 366-0093-15-WIRD/N4 Technical Service
D-Nr. / D-No.: 396843/0000 TÜV AUSTRIA AUTOMOTIVE GMBH
ECE Regelung Nr. 124 Räder- und Reifenprüfung
Regulation No.124 Deutschstraße 10
A-1230 Wien
Hersteller / Manufacturer Alcar Leichtmetallräder GmbH
Typ / Type TTXP_5 Seite: 13 von 17
RP-004706-G0-144 vom 12.10.16 der TÜV NORD)
Radlast 730 kg mit Abrollumfang 2160 mm,
MbMax= 5119 Nm. Offset= 48 mm
( Siehe Anlage 7: Technischer Bericht
RP-004706-G0-144 vom 12.10.16 der TÜV NORD)
Radlast 730 kg mit Abrollumfang 2160 mm,
MbMax= 4876 Nm. Offset= 31 mm
( Siehe Anlage 7: Technischer Bericht
RP-004706-G0-144 vom 12.10.16 der TÜV NORD)

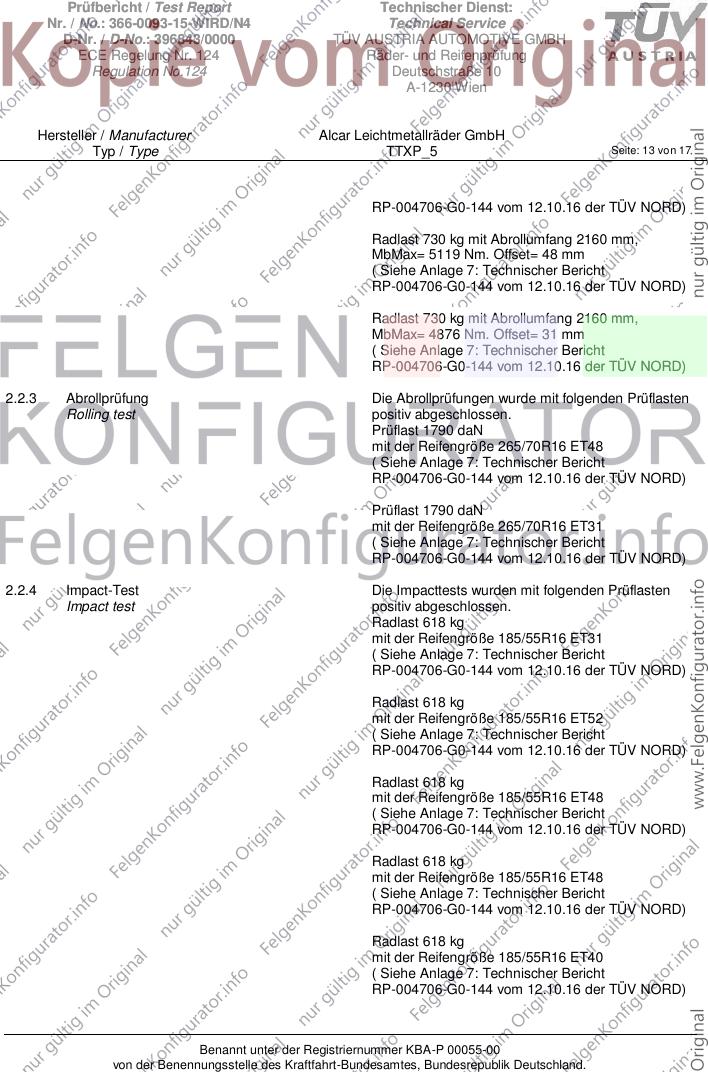

2.2.3 Abrollprüfung Die Abrollprüfungen wurde mit folgenden Prüflasten
Rolling test positiv abgeschlossen.
Prüflast 1790 daN
mit der Reifengröße 265/70R16 ET48
( Siehe Anlage 7: Technischer Bericht
RP-004706-G0-144 vom 12.10.16 der TÜV NORD)
Prüflast 1790 daN
mit der Reifengröße 265/70R16 ET31
( Siehe Anlage 7: Technischer Bericht
RP-004706-G0-144 vom 12.10.16 der TÜV NORD)
2.2.4 Impact-Test Die Impacttests wurden mit folgenden Prüflasten
Impact test positiv abgeschlossen.
Radlast 618 kg
mit der Reifengröße 185/55R16 ET31
( Siehe Anlage 7: Technischer Bericht
RP-004706-G0-144 vom 12.10.16 der TÜV NORD)
Radlast 618 kg
mit der Reifengröße 185/55R16 ET52
( Siehe Anlage 7: Technischer Bericht
RP-004706-G0-144 vom 12.10.16 der TÜV NORD)

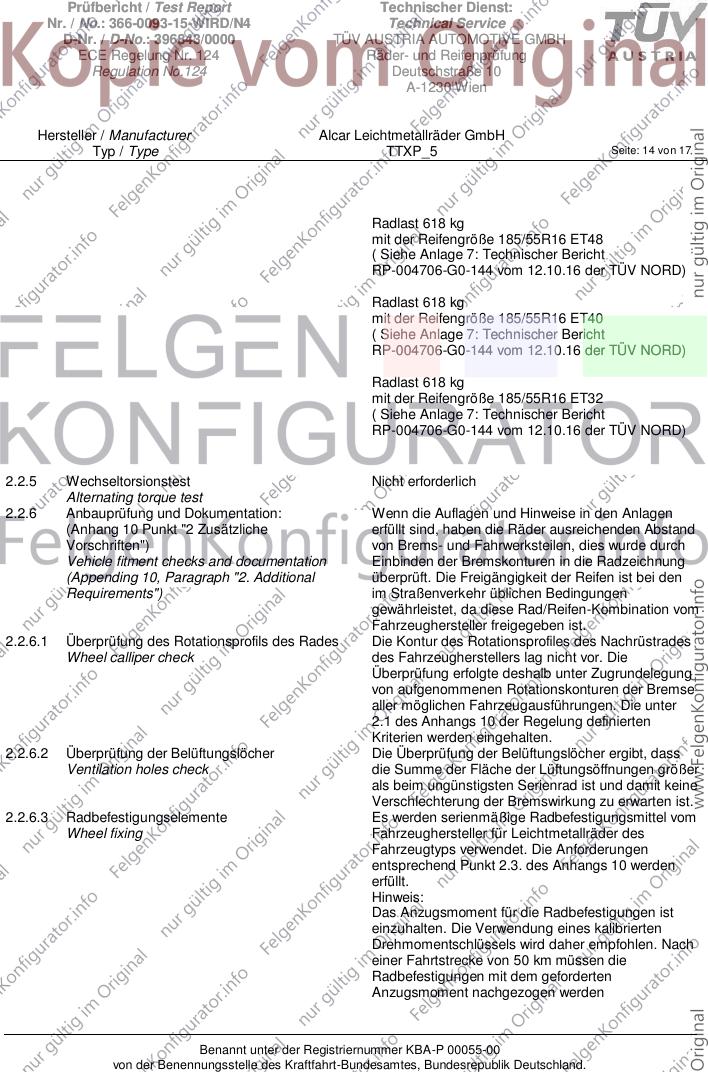

Radlast 618 kg
mit der Reifengröße 185/55R16 ET48
( Siehe Anlage 7: Technischer Bericht
RP-004706-G0-144 vom 12.10.16 der TÜV NORD)
Radlast 618 kg
mit der Reifengröße 185/55R16 ET48
( Siehe Anlage 7: Technischer Bericht
RP-004706-G0-144 vom 12.10.16 der TÜV NORD)
Radlast 618 kg
mit der Reifengröße 185/55R16 ET40
( Siehe Anlage 7: Technischer Bericht
RP-004706-G0-144 vom 12.10.16 der TÜV NORD)
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Prüfbericht / Test Report Technischer Dienst:
Nr. / No.: 366-0093-15-WIRD/N4 Technical Service
D-Nr. / D-No.: 396843/0000 TÜV AUSTRIA AUTOMOTIVE GMBH
ECE Regelung Nr. 124 Räder- und Reifenprüfung
Regulation No.124 Deutschstraße 10
A-1230 Wien
Hersteller / Manufacturer Alcar Leichtmetallräder GmbH
Typ / Type TTXP_5 Seite: 14 von 17
Radlast 618 kg
mit der Reifengröße 185/55R16 ET48
( Siehe Anlage 7: Technischer Bericht
RP-004706-G0-144 vom 12.10.16 der TÜV NORD)
Radlast 618 kg
mit der Reifengröße 185/55R16 ET40
( Siehe Anlage 7: Technischer Bericht
RP-004706-G0-144 vom 12.10.16 der TÜV NORD)
Radlast 618 kg
mit der Reifengröße 185/55R16 ET32
( Siehe Anlage 7: Technischer Bericht
RP-004706-G0-144 vom 12.10.16 der TÜV NORD)
2.2.5 Wechseltorsionstest Nicht erforderlich
Alternating torque test
2.2.6 Anbauprüfung und Dokumentation: Wenn die Auflagen und Hinweise in den Anlagen
(Anhang 10 Punkt "2 Zusätzliche erfüllt sind, haben die Räder ausreichenden Abstand
Vorschriften") von Brems- und Fahrwerksteilen, dies wurde durch
Vehicle fitment checks and documentation Einbinden der Bremskonturen in die Radzeichnung
(Appending 10, Paragraph "2. Additional überprüft. Die Freigängigkeit der Reifen ist bei den
Requirements") im Straßenverkehr üblichen Bedingungen
gewährleistet, da diese Rad/Reifen-Kombination vom
Fahrzeughersteller freigegeben ist.
2.2.6.1 Überprüfung des Rotationsprofils des Rades Die Kontur des Rotationsprofiles des Nachrüstrades
Wheel calliper check des Fahrzeugherstellers lag nicht vor. Die
Überprüfung erfolgte deshalb unter Zugrundelegung
von aufgenommenen Rotationskonturen der Bremse
aller möglichen Fahrzeugausführungen. Die unter
2.1 des Anhangs 10 der Regelung definierten
Kriterien werden eingehalten.
2.2.6.2 Überprüfung der Belüftungslöcher Die Überprüfung der Belüftungslöcher ergibt, dass
Ventilation holes check die Summe der Fläche der Lüftungsöffnungen größer
als beim ungünstigsten Serienrad ist und damit keine
Verschlechterung der Bremswirkung zu erwarten ist.
2.2.6.3 Radbefestigungselemente Es werden serienmäßige Radbefestigungsmittel vom
Wheel fixing Fahrzeughersteller für Leichtmetallräder des
Fahrzeugtyps verwendet. Die Anforderungen
entsprechend Punkt 2.3. des Anhangs 10 werden
erfüllt.
Hinweis:
Das Anzugsmoment für die Radbefestigungen ist
einzuhalten. Die Verwendung eines kalibrierten
Drehmomentschlüssels wird daher empfohlen. Nach
einer Fahrtstrecke von 50 km müssen die
Radbefestigungen mit dem geforderten
Anzugsmoment nachgezogen werden
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Prüfbericht / Test Report Technischer Dienst:
Nr. / No.: 366-0093-15-WIRD/N4 Technical Service
D-Nr. / D-No.: 396843/0000 TÜV AUSTRIA AUTOMOTIVE GMBH
ECE Regelung Nr. 124 Räder- und Reifenprüfung
Regulation No.124 Deutschstraße 10
A-1230 Wien
Hersteller / Manufacturer Alcar Leichtmetallräder GmbH
Typ / Type TTXP_5 Seite: 15 von 17

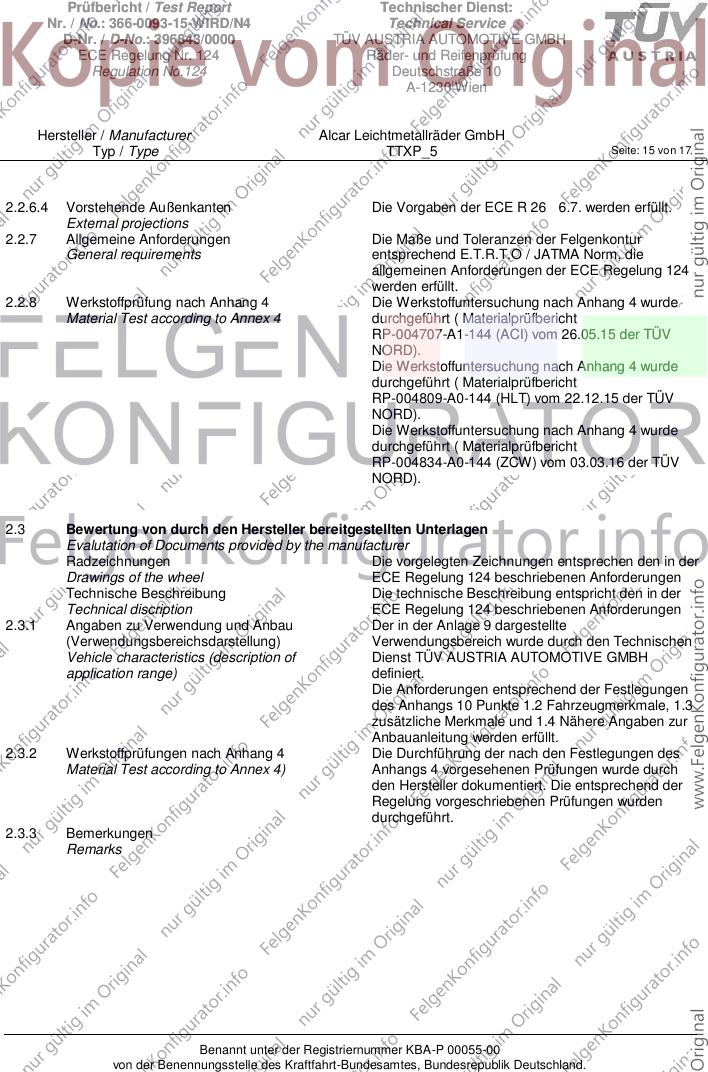

2.2.6.4 Vorstehende Außenkanten Die Vorgaben der ECE R 26 6.7. werden erfüllt.
External projections
2.2.7 Allgemeine Anforderungen Die Maße und Toleranzen der Felgenkontur
General requirements entsprechend E.T.R.T.O / JATMA Norm, die
allgemeinen Anforderungen der ECE Regelung 124
werden erfüllt.
2.2.8 Werkstoffprüfung nach Anhang 4 Die Werkstoffuntersuchung nach Anhang 4 wurde
Material Test according to Annex 4 durchgeführt ( Materialprüfbericht
RP-004707-A1-144 (ACI) vom 26.05.15 der TÜV
NORD).
Die Werkstoffuntersuchung nach Anhang 4 wurde
durchgeführt ( Materialprüfbericht
RP-004809-A0-144 (HLT) vom 22.12.15 der TÜV
NORD).
Die Werkstoffuntersuchung nach Anhang 4 wurde
durchgeführt ( Materialprüfbericht
RP-004834-A0-144 (ZCW) vom 03.03.16 der TÜV
NORD).
2.3 Bewertung von durch den Hersteller bereitgestellten Unterlagen
Evalutation of Documents provided by the manufacturer
Radzeichnungen Die vorgelegten Zeichnungen entsprechen den in der
Drawings of the wheel ECE Regelung 124 beschriebenen Anforderungen
Technische Beschreibung Die technische Beschreibung entspricht den in der
Technical discription ECE Regelung 124 beschriebenen Anforderungen
2.3.1 Angaben zu Verwendung und Anbau Der in der Anlage 9 dargestellte
(Verwendungsbereichsdarstellung) Verwendungsbereich wurde durch den Technischen
Vehicle characteristics (description of Dienst TÜV AUSTRIA AUTOMOTIVE GMBH
application range) definiert.
Die Anforderungen entsprechend der Festlegungen
des Anhangs 10 Punkte 1.2 Fahrzeugmerkmale, 1.3
zusätzliche Merkmale und 1.4 Nähere Angaben zur
Anbauanleitung werden erfüllt.
2.3.2 Werkstoffprüfungen nach Anhang 4 Die Durchführung der nach den Festlegungen des
Material Test according to Annex 4) Anhangs 4 vorgesehenen Prüfungen wurde durch
den Hersteller dokumentiert. Die entsprechend der
Regelung vorgeschriebenen Prüfungen wurden
durchgeführt.
2.3.3 Bemerkungen
Remarks
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Prüfbericht / Test Report Technischer Dienst:
Nr. / No.: 366-0093-15-WIRD/N4 Technical Service
D-Nr. / D-No.: 396843/0000 TÜV AUSTRIA AUTOMOTIVE GMBH
ECE Regelung Nr. 124 Räder- und Reifenprüfung
Regulation No.124 Deutschstraße 10
A-1230 Wien
Hersteller / Manufacturer Alcar Leichtmetallräder GmbH
Typ / Type TTXP_5 Seite: 16 von 17
2.4 Allgemeine Angaben
General information
2.4.1 Ort der Prüfung TÜV AUSTRIA AUTOMOTIVE GMBH
Place of testing Deutschstraße 10, A-1230 Wien
2.4.2 Datum der Prüfung Die Prüfungen fanden im Zeitraum 26.08.2016 -
Date of testing 18.10.2016 statt.
2.4.3 Bemerkungen
Remarks
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Prüfbericht / Test Report Technischer Dienst:
Nr. / No.: 366-0093-15-WIRD/N4 Technical Service
D-Nr. / D-No.: 396843/0000 TÜV AUSTRIA AUTOMOTIVE GMBH
ECE Regelung Nr. 124 Räder- und Reifenprüfung
Regulation No.124 Deutschstraße 10
A-1230 Wien
Hersteller / Manufacturer Alcar Leichtmetallräder GmbH
Typ / Type TTXP_5 Seite: 17 von 17
3 Technische Unterlagen
Technical documentation
siehe Anlage Technische Unterlagen
see enclosure technical documentation
4 Schlussbescheinigung
Statement of conformity
Der in diesem Prüfbericht und den zugehörigen Anlagen beschriebene Typ entspricht der o.a.
Prüfspezifikation.
The type described in this test report and the appendices attached are in compliance with the Test
Specification mentioned above.
Die Prüfungen wurden entsprechend den relevanten Anforderungen der EN ISO/IEC 17025:2005
durchgeführt.
The tests were carried out in accordance with the relevant requirements of EN ISO/IEC 17025:2005
Dieser Prüfbericht umfasst die Seiten 1 bis 17.
The Test Report comprises pages 1 to 17.
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen
Zustimmung der TÜV AUSTRIA AUTOMOTIVE GMBH.
The reproduction and/or duplication of this document in extracts is subject to the written approval by
TÜV AUSTRIA AUTOMOTIVE GMBH.
Wien, 18.10.2016
TÜV AUSTRIA AUTOMOTIVE GMBH
Benannt von der Benennungsstelle
des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
Designated by the designation body of the
Kraftfahrt-Bundesamt (KBA), Germany
unter der Nummer
KBA-P 00055-00
Cinibulk
Sachverständiger
Prüflabor DIN EN ISO/IEC 17025
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Anlage 1 / Appendix 1 Technischer Dienst:
Nr. / No.: 366-0093-15-WIRD/N4 Technical Service
D-Nr. / D-No.: 354166/3000 TÜV AUSTRIA AUTOMOTIVE GMBH
ECE Regelung Nr. 124 Räder- und Reifenprüfung
Regulation No.124 Deutschstraße 10
A-1230 Wien
Hersteller / Manufacturer Alcar Leichtmetallräder GmbH
Typ / Type TTXP_5 Seite: 1 von 1
Liste der Änderungen
List of modifications
Einzelheiten zum Antrag vom Datum 18.10.2016
More details for application of Date
Es wird berichtigt
Correction of
Es wird geändert
Modification of
Es wird hinzugefügt
Addition of
Neue Ausführung (ET31)
Es entfällt
Deletion of
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
