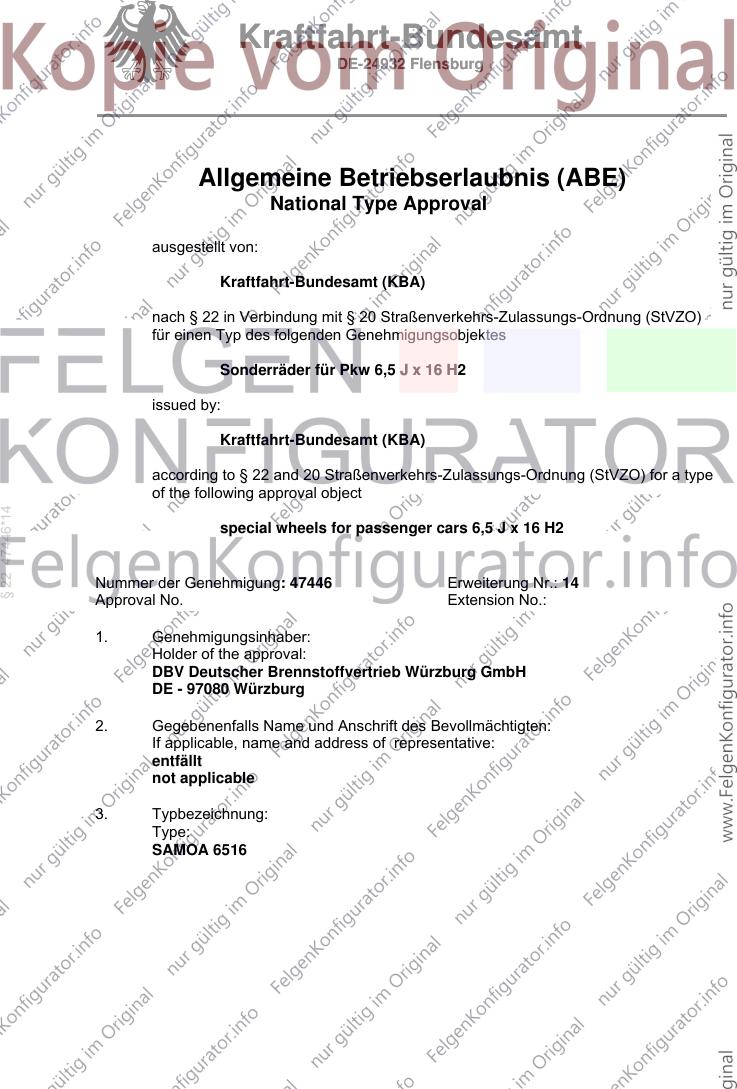

Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 6,5 J x 16 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
§ 22 47446*14
special wheels for passenger cars 6,5 J x 16 H2
Nummer der Genehmigung: 47446 Erweiterung Nr.: 14
Approval No. Extension No.:
1. Genehmigungsinhaber:
Holder of the approval:
DBV Deutscher Brennstoffvertrieb Würzburg GmbH
DE - 97080 Würzburg
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
entfällt
not applicable
3. Typbezeichnung:
Type:
SAMOA 6516
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der Genehmigung: 47446 Erweiterung Nr.: 14
Approval No. Extension No.:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Felgengröße
Size of the wheel
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Einpresstiefe
Inset/outset
Typ und die Ausführung
Type and version
§ 22 47446*14
Genehmigungszeichen
Approval identification
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
an der Innen- bzw. Außenseite des Rades
on the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH
DE-67245 Lambsheim
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
11.04.2017
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
55105908 (15. Ausfertigung)
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Nummer der Genehmigung: 47446 Erweiterung Nr.: 14
Approval No. Extension No.:
9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n des Prüfberichtes
Annex/es of the test report
4 5. Ausfertigung
33 6. Ausfertigung
10, 21 8. Ausfertigung
7 9. Ausfertigung
6 11. Ausfertigung
1, 14, 15, 23, 24 12. Ausfertigung
19, 30 13. Ausfertigung
§ 22 47446*14
20 14. Ausfertigung
28 15. Ausfertigung
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
10. Bemerkungen:
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
siehe Prüfbericht
see test report
12. Die Genehmigung wird erweitert
Approval extended
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
Erweiterung des Verwendungsbereiches
Extension of application range
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Nummer der Genehmigung: 47446 Erweiterung Nr.: 14
Approval No. Extension No.:
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 18.05.2017
Date:
16. Unterschrift: Im Auftrag
Signature:
§ 22 47446*14
17. Beigefügt ist eine Liste der Genehmigungsunterlagen, die bei der zuständigen
Genehmigungsbehörde hinterlegt sind und von denen eine Kopie auf Anfrage
erhältlich ist.
Annexed is a list of documents making up the approval file, deposited with the
competent authority which granted approval, a copy can be obtained on request.
- Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
- Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
- Beschreibungsunterlagen
Information package
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
Nummer der Genehmigung: 47446 Erweiterung Nr.: 14
Approval No. Extension No.:
Ausgabedatum: 15.01.2009 letztes Änderungsdatum: 18.05.2017
Date of issue: last date of amendment:
1. Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
2. Beschreibungsbogen Nr.: Datum:
Information document No.: Date
SAMOA 6516 24.09.2008
SAMOA 6516 17.03.2017
3. Prüfbericht(e) Nr.: Datum:
§ 22 47446*14
Test report(s) No.: Date
55105908 (1. Ausfertigung) 31.10.2008
55105908 (2. Ausfertigung) 17.09.2009
55105908 (3. Ausfertigung) 06.08.2010
55105908 (4. Ausfertigung) 30.09.2010
55105908 (5. Ausfertigung) 19.11.2010
55105908 (6. Ausfertigung) 27.09.2011
55105908 (7. Ausfertigung) 09.11.2012
55105908 (8. Ausfertigung) 29.05.2013
55105908 (9. Ausfertigung) 30.09.2013
55105908 (10. Ausfertigung) 19.03.2014
55105908 (11. Ausfertigung) 05.05.2015
55105908 (12. Ausfertigung) 21.10.2015
55105908 (13. Ausfertigung) 28.04.2016
55105908 (14. Ausfertigung) 17.10.2016
55105908 (15. Ausfertigung) 11.04.2017
4. Beschreibung der Änderungen:
Description of the changes
Erweiterung des Verwendungsbereiches
Extension of application range
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der Genehmigung: 47446*14
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Jede Einrichtung, die dem genehmigten Typ entspricht, ist gemäß der angewendeten
Vorschrift zu kennzeichnen.
Das Genehmigungszeichen lautet wie folgt:
KBA 47446
Die Einzelerzeugnisse der reihenweisen Fertigung müssen mit den Genehmigungs-
unterlagen genau übereinstimmen. Änderungen an den Einzelerzeugnissen sind nur mit
ausdrücklicher Zustimmung des Kraftfahrt-Bundesamtes gestattet.
Änderungen der Firmenbezeichnung, der Anschrift und der Fertigungsstätten sowie eines bei
der Erteilung der Genehmigung benannten Zustellungsbevollmächtigten oder
§ 22 47446*14
bevollmächtigten Vertreters sind dem Kraftfahrt-Bundesamt unverzüglich mitzuteilen.
Verstöße gegen diese Bestimmungen können zum Widerruf der Genehmigung führen und
können überdies strafrechtlich verfolgt werden.
Die Genehmigung erlischt, wenn sie zurückgegeben oder entzogen wird, oder der
genehmigte Typ den Rechtsvorschriften nicht mehr entspricht. Der Widerruf kann
ausgesprochen werden, wenn die für die Erteilung und den Bestand der Genehmigung
geforderten Voraussetzungen nicht mehr bestehen, wenn der Genehmigungsinhaber gegen
die mit der Genehmigung verbundenen Pflichten - auch soweit sie sich aus den zu dieser
Genehmigung zugeordneten besonderen Auflagen ergeben - verstößt oder wenn sich
herausstellt, dass der genehmigte Typ den Erfordernissen der Verkehrssicherheit oder des
Umweltschutzes nicht entspricht.
Das Kraftfahrt-Bundesamt kann jederzeit die ordnungsgemäße Ausübung der durch diese
Genehmigung verliehenen Befugnisse, insbesondere die genehmigungsgerechte Fertigung
sowie die Maßnahmen zur Übereinstimmung der Produktion, nachprüfen. Es kann zu diesem
Zweck Proben entnehmen oder entnehmen lassen. Dem Kraftfahrt-Bundesamt und/oder
seinen Beauftragten ist ungehinderter Zutritt zu Produktions- und Lagerstätten zu gewähren.
Die mit der Erteilung der Genehmigung verliehenen Befugnisse sind nicht übertragbar.
Schutzrechte Dritter werden durch diese Genehmigung nicht berührt.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2

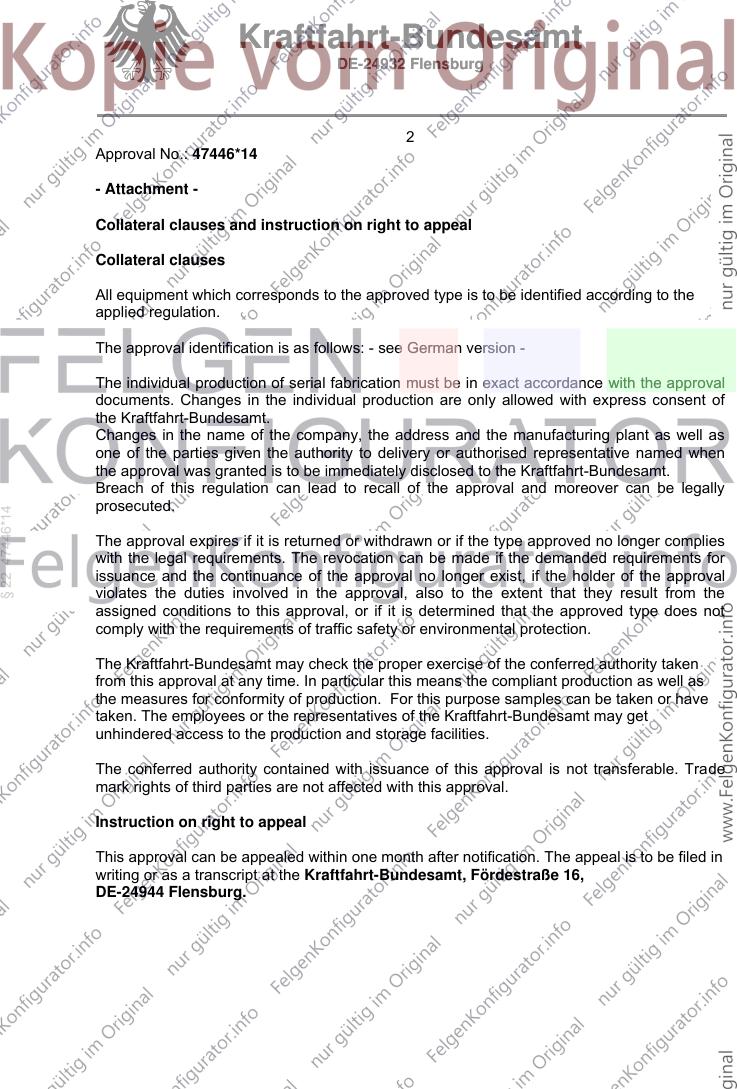

Approval No.: 47446*14
- Attachment -
Collateral clauses and instruction on right to appeal
Collateral clauses
All equipment which corresponds to the approved type is to be identified according to the
applied regulation.
The approval identification is as follows: - see German version -
The individual production of serial fabrication must be in exact accordance with the approval
documents. Changes in the individual production are only allowed with express consent of
the Kraftfahrt-Bundesamt.
Changes in the name of the company, the address and the manufacturing plant as well as
one of the parties given the authority to delivery or authorised representative named when
the approval was granted is to be immediately disclosed to the Kraftfahrt-Bundesamt.
Breach of this regulation can lead to recall of the approval and moreover can be legally
prosecuted.
§ 22 47446*14
The approval expires if it is returned or withdrawn or if the type approved no longer complies
with the legal requirements. The revocation can be made if the demanded requirements for
issuance and the continuance of the approval no longer exist, if the holder of the approval
violates the duties involved in the approval, also to the extent that they result from the
assigned conditions to this approval, or if it is determined that the approved type does not
comply with the requirements of traffic safety or environmental protection.
The Kraftfahrt-Bundesamt may check the proper exercise of the conferred authority taken
from this approval at any time. In particular this means the compliant production as well as
the measures for conformity of production. For this purpose samples can be taken or have
taken. The employees or the representatives of the Kraftfahrt-Bundesamt may get
unhindered access to the production and storage facilities.
The conferred authority contained with issuance of this approval is not transferable. Trade
mark rights of third parties are not affected with this approval.
Instruction on right to appeal
This approval can be appealed within one month after notification. The appeal is to be filed in
writing or as a transcript at the Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg.

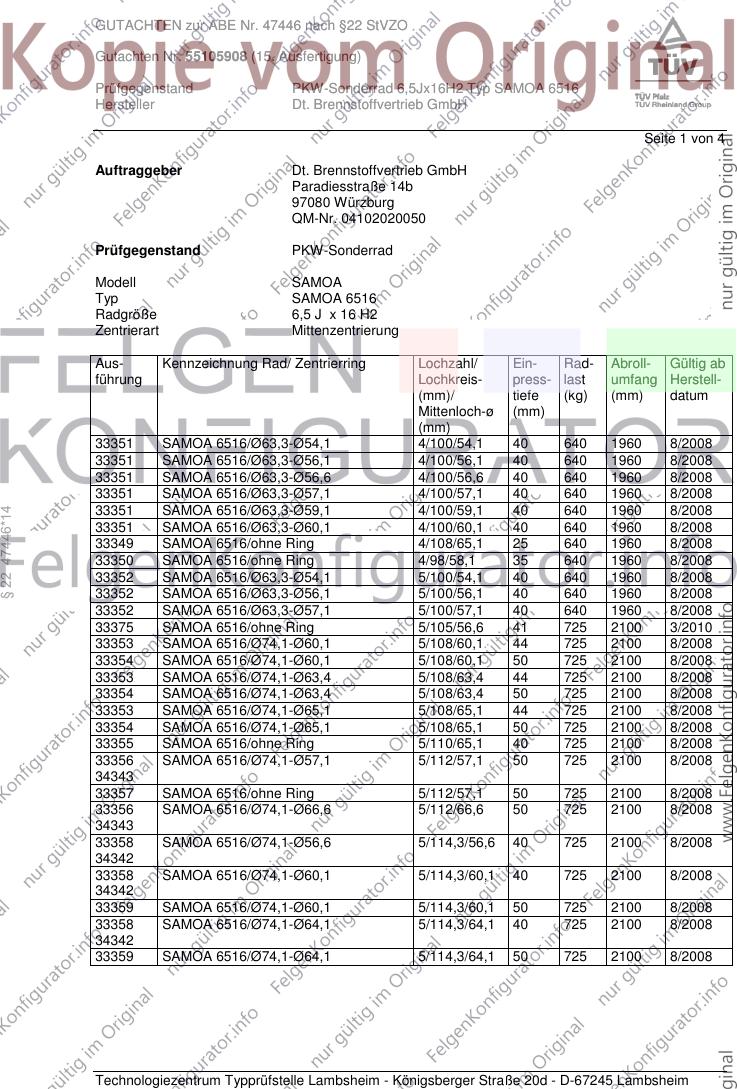

GUTACHTEN zur ABE Nr. 47446 nach §22 StVZO
Gutachten Nr. 55105908 (15. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ SAMOA 6516
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 1 von 4
Auftraggeber Dt. Brennstoffvertrieb GmbH
Paradiesstraße 14b
97080 Würzburg
QM-Nr. 04102020050
Prüfgegenstand PKW-Sonderrad
Modell SAMOA
Typ SAMOA 6516
Radgröße 6,5 J x 16 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
33351 SAMOA 6516/Ø63,3-Ø54,1 4/100/54,1 40 640 1960 8/2008
33351 SAMOA 6516/Ø63,3-Ø56,1 4/100/56,1 40 640 1960 8/2008
33351 SAMOA 6516/Ø63,3-Ø56,6 4/100/56,6 40 640 1960 8/2008
33351 SAMOA 6516/Ø63,3-Ø57,1 4/100/57,1 40 640 1960 8/2008
33351 SAMOA 6516/Ø63,3-Ø59,1 4/100/59,1 40 640 1960 8/2008
§ 22 47446*14
33351 SAMOA 6516/Ø63,3-Ø60,1 4/100/60,1 40 640 1960 8/2008
33349 SAMOA 6516/ohne Ring 4/108/65,1 25 640 1960 8/2008
33350 SAMOA 6516/ohne Ring 4/98/58,1 35 640 1960 8/2008
33352 SAMOA 6516/Ø63,3-Ø54,1 5/100/54,1 40 640 1960 8/2008
33352 SAMOA 6516/Ø63,3-Ø56,1 5/100/56,1 40 640 1960 8/2008
33352 SAMOA 6516/Ø63,3-Ø57,1 5/100/57,1 40 640 1960 8/2008
33375 SAMOA 6516/ohne Ring 5/105/56,6 41 725 2100 3/2010
33353 SAMOA 6516/Ø74,1-Ø60,1 5/108/60,1 44 725 2100 8/2008
33354 SAMOA 6516/Ø74,1-Ø60,1 5/108/60,1 50 725 2100 8/2008
33353 SAMOA 6516/Ø74,1-Ø63,4 5/108/63,4 44 725 2100 8/2008
33354 SAMOA 6516/Ø74,1-Ø63,4 5/108/63,4 50 725 2100 8/2008
33353 SAMOA 6516/Ø74,1-Ø65,1 5/108/65,1 44 725 2100 8/2008
33354 SAMOA 6516/Ø74,1-Ø65,1 5/108/65,1 50 725 2100 8/2008
33355 SAMOA 6516/ohne Ring 5/110/65,1 40 725 2100 8/2008
33356 SAMOA 6516/Ø74,1-Ø57,1 5/112/57,1 50 725 2100 8/2008
34343
33357 SAMOA 6516/ohne Ring 5/112/57,1 50 725 2100 8/2008
33356 SAMOA 6516/Ø74,1-Ø66,6 5/112/66,6 50 725 2100 8/2008
34343
33358 SAMOA 6516/Ø74,1-Ø56,6 5/114,3/56,6 40 725 2100 8/2008
34342
33358 SAMOA 6516/Ø74,1-Ø60,1 5/114,3/60,1 40 725 2100 8/2008
34342
33359 SAMOA 6516/Ø74,1-Ø60,1 5/114,3/60,1 50 725 2100 8/2008
33358 SAMOA 6516/Ø74,1-Ø64,1 5/114,3/64,1 40 725 2100 8/2008
34342
33359 SAMOA 6516/Ø74,1-Ø64,1 5/114,3/64,1 50 725 2100 8/2008
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47446 nach §22 StVZO
Gutachten Nr. 55105908 (15. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ SAMOA 6516
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 2 von 4
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
33358 SAMOA 6516/Ø74,1-Ø66,1 5/114,3/66,1 40 725 2100 8/2008
34342
33358 SAMOA 6516/Ø74,1-Ø67,1 5/114,3/67,1 40 725 2100 8/2008
34342
33370 SAMOA 6516/ohne Ring 5/114,3/67,1 46 725 2100 8/2008
33359 SAMOA 6516/Ø74,1-Ø67,1 5/114,3/67,1 50 725 2100 8/2008
33376 SAMOA 6516/ohne Ring 5/115/70,2 41 725 2100 3/2010
33374 SAMOA 6516/ohne Ring 5/120/67,1 41 725 2100 6/2009
Kennzeichnung
KBA-Nummer 47446
Herstellerzeichen DBV GERMANY
Radtyp und Ausführung SAMOA 6516 (s.o.)
Radgröße 6,5Jx16H2
§ 22 47446*14
Einpreßtiefe ET (s.o.)
Gießereikennzeichen ZCW
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47446 nach §22 StVZO
Gutachten Nr. 55105908 (15. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ SAMOA 6516
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 3 von 4
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/120 185/50R16 41 725
5/114,3 185/50R16 50 725
4/100 185/50R16 40 640
4/108 185/50R16 25 640
4/98 185/50R16 35 640
5/100 185/50R16 40 640
5/108 185/50R16 44 725
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/114,3 265/70R16 50 730
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
§ 22 47446*14
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 8,936 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Subang Jaya beim Tüv Rheinland Malaysia Sdn.
Bhd im September 2008 durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47446 nach §22 StVZO
Gutachten Nr. 55105908 (15. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ SAMOA 6516
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 4 von 4
Anlagen
Beschreibung - 24.09.2008
Radzeichnung 50641665 10.06.2008
mit Änderung vom 08.07.2013
Beschreibung - 11.09.2009
Beschreibung - 28.07.2010
Beschreibung - 24.09.2010
Verwendungen Anlage 1-33
Beschreibung - 20.09.2011
Beschreibung - 06.08.2012
Beschreibung - 29.04.2013
Beschreibung - 17.09.2013
Beschreibung - 12.03.2014
Beschreibung - 25.03.2015
Beschreibung - 16.10.2015
Beschreibung - 01.04.2016
Beschreibung - 06.09.2016
Beschreibung - 07.03.2017
Das Gutachten umfasst Blatt 1 bis 4.
§ 22 47446*14
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 11. April 2017
Schmidt
CS/EK 00269623.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
