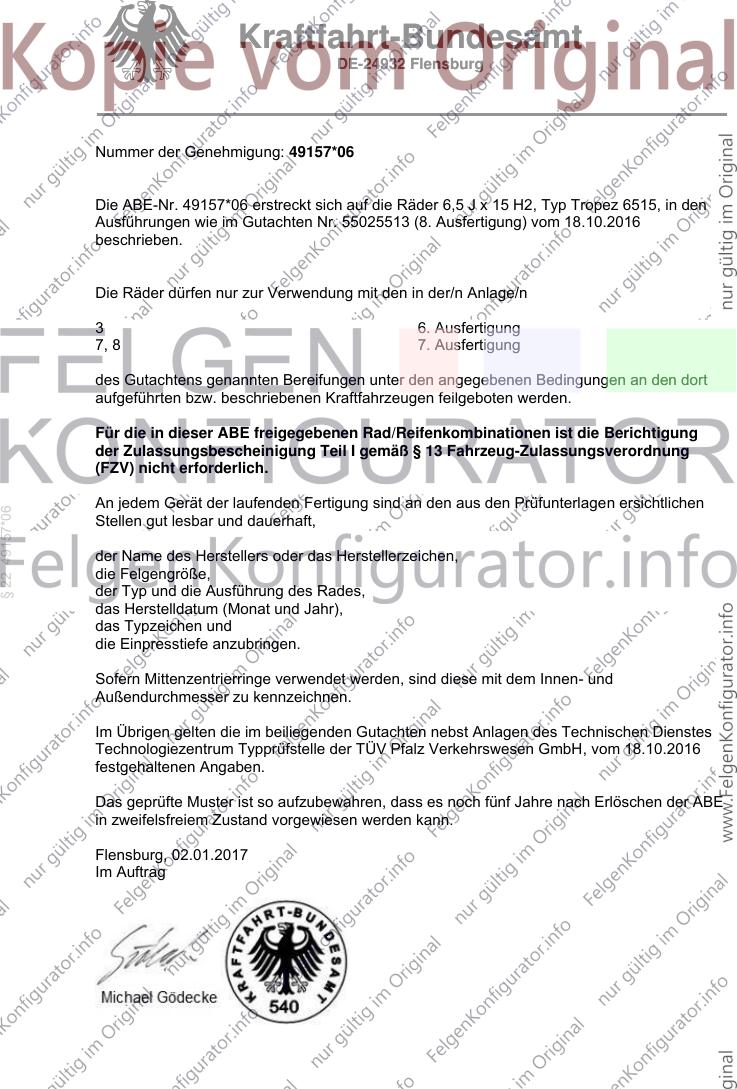

Kraftfahrt-Bundesamt
DE-24932 Flensburg

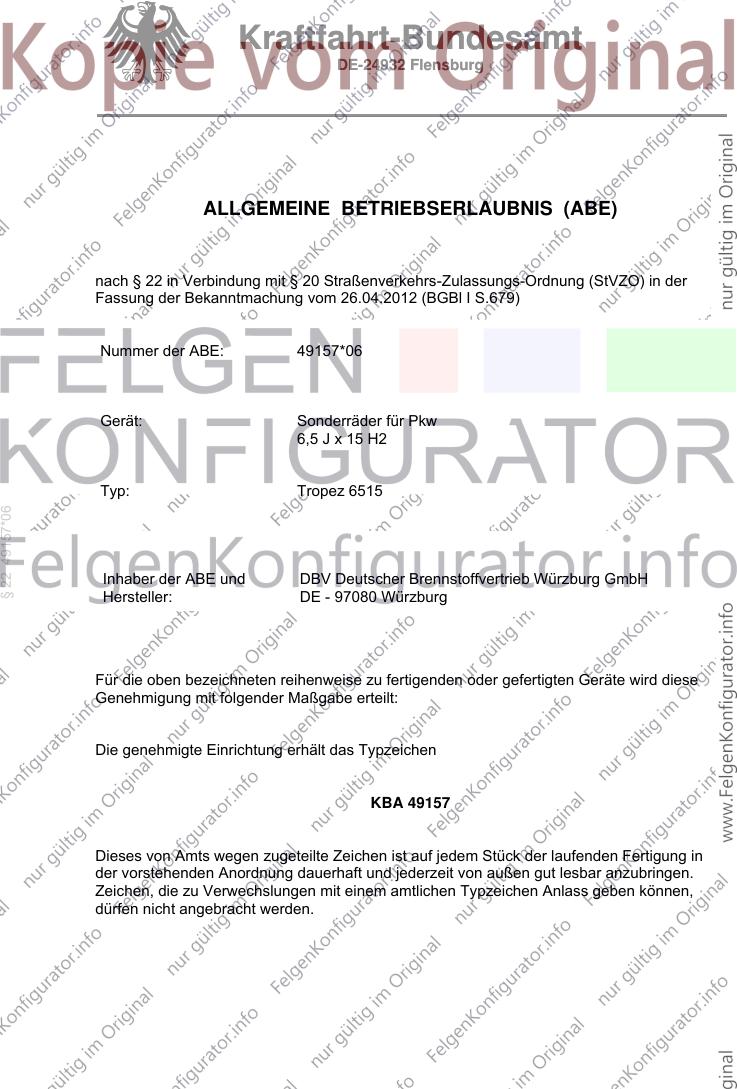

ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 49157*06
Gerät: Sonderräder für Pkw
6,5 J x 15 H2
Typ: Tropez 6515
§ 22 49157*06
Inhaber der ABE und DBV Deutscher Brennstoffvertrieb Würzburg GmbH
Hersteller: DE - 97080 Würzburg
Für die oben bezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird diese
Genehmigung mit folgender Maßgabe erteilt:
Die genehmigte Einrichtung erhält das Typzeichen
KBA 49157
Dieses von Amts wegen zugeteilte Zeichen ist auf jedem Stück der laufenden Fertigung in
der vorstehenden Anordnung dauerhaft und jederzeit von außen gut lesbar anzubringen.
Zeichen, die zu Verwechslungen mit einem amtlichen Typzeichen Anlass geben können,
dürfen nicht angebracht werden.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der Genehmigung: 49157*06
Die ABE-Nr. 49157*06 erstreckt sich auf die Räder 6,5 J x 15 H2, Typ Tropez 6515, in den
Ausführungen wie im Gutachten Nr. 55025513 (8. Ausfertigung) vom 18.10.2016
beschrieben.
Die Räder dürfen nur zur Verwendung mit den in der/n Anlage/n
3 6. Ausfertigung
7, 8 7. Ausfertigung
des Gutachtens genannten Bereifungen unter den angegebenen Bedingungen an den dort
aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß § 13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
An jedem Gerät der laufenden Fertigung sind an den aus den Prüfunterlagen ersichtlichen
§ 22 49157*06
Stellen gut lesbar und dauerhaft,
der Name des Herstellers oder das Herstellerzeichen,
die Felgengröße,
der Typ und die Ausführung des Rades,
das Herstelldatum (Monat und Jahr),
das Typzeichen und
die Einpresstiefe anzubringen.
Sofern Mittenzentrierringe verwendet werden, sind diese mit dem Innen- und
Außendurchmesser zu kennzeichnen.
Im Übrigen gelten die im beiliegenden Gutachten nebst Anlagen des Technischen Dienstes
Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH, vom 18.10.2016
festgehaltenen Angaben.
Das geprüfte Muster ist so aufzubewahren, dass es noch fünf Jahre nach Erlöschen der ABE
in zweifelsfreiem Zustand vorgewiesen werden kann.
Flensburg, 02.01.2017
Im Auftrag
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
Nummer der Genehmigung: 49157 Erweiterung Nr.: 06
Approval No. Extension No.:
Ausgabedatum: 07.05.2013 letztes Änderungsdatum: 02.01.2017
Date of issue: last date of amendment:
1. Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
2. Beschreibungsbogen Nr.: Datum:
Information document No.: Date
Tropez 01.04.2016
Tropez 10.10.2016
§ 22 49157*06
3. Prüfbericht(e) Nr.: Datum:
Test report(s) No.: Date
55025513 (6. Ausfertigung) 24.09.2015
55025513 (7. Ausfertigung) 08.04.2016
55025513 (8. Ausfertigung) 18.10.2016
4. Beschreibung der Änderungen:
Description of the changes
Erweiterung des Verwendungsbereiches
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der Genehmigung: 49157*06
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Jede Einrichtung, die dem genehmigten Typ entspricht, ist gemäß der angewendeten
Vorschrift zu kennzeichnen.
Das Genehmigungszeichen lautet wie folgt:
KBA 49157
Die Einzelerzeugnisse der reihenweisen Fertigung müssen mit den Genehmigungs-
unterlagen genau übereinstimmen. Änderungen an den Einzelerzeugnissen sind nur mit
ausdrücklicher Zustimmung des Kraftfahrt-Bundesamtes gestattet.
Änderungen der Firmenbezeichnung, der Anschrift und der Fertigungsstätten sowie eines bei
der Erteilung der Genehmigung benannten Zustellungsbevollmächtigten oder
§ 22 49157*06
bevollmächtigten Vertreters sind dem Kraftfahrt-Bundesamt unverzüglich mitzuteilen.
Verstöße gegen diese Bestimmungen können zum Widerruf der Genehmigung führen und
können überdies strafrechtlich verfolgt werden.
Die Genehmigung erlischt, wenn sie zurückgegeben oder entzogen wird, oder der
genehmigte Typ den Rechtsvorschriften nicht mehr entspricht. Der Widerruf kann
ausgesprochen werden, wenn die für die Erteilung und den Bestand der Genehmigung
geforderten Voraussetzungen nicht mehr bestehen, wenn der Genehmigungsinhaber gegen
die mit der Genehmigung verbundenen Pflichten - auch soweit sie sich aus den zu dieser
Genehmigung zugeordneten besonderen Auflagen ergeben - verstößt oder wenn sich
herausstellt, dass der genehmigte Typ den Erfordernissen der Verkehrssicherheit oder des
Umweltschutzes nicht entspricht.
Das Kraftfahrt-Bundesamt kann jederzeit die ordnungsgemäße Ausübung der durch diese
Genehmigung verliehenen Befugnisse, insbesondere die genehmigungsgerechte Fertigung
sowie die Maßnahmen zur Übereinstimmung der Produktion, nachprüfen. Es kann zu diesem
Zweck Proben entnehmen oder entnehmen lassen. Dem Kraftfahrt-Bundesamt und/oder
seinen Beauftragten ist ungehinderter Zutritt zu Produktions- und Lagerstätten zu gewähren.
Die mit der Erteilung der Genehmigung verliehenen Befugnisse sind nicht übertragbar.
Schutzrechte Dritter werden durch diese Genehmigung nicht berührt.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.

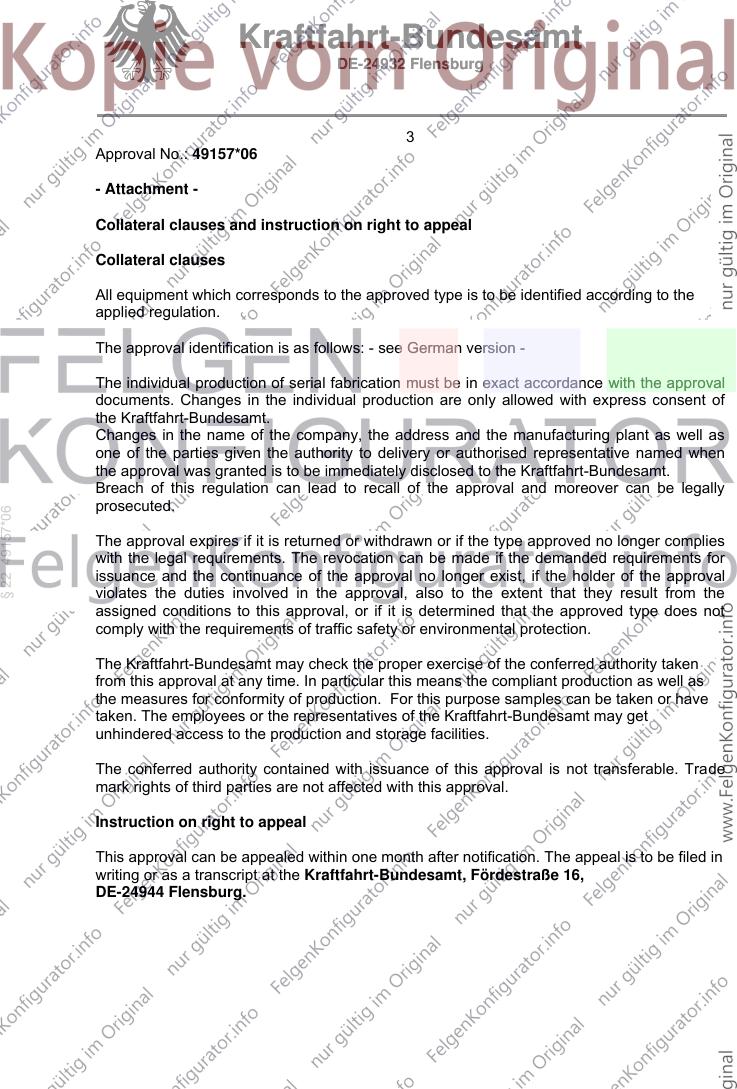

Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Approval No.: 49157*06
- Attachment -
Collateral clauses and instruction on right to appeal
Collateral clauses
All equipment which corresponds to the approved type is to be identified according to the
applied regulation.
The approval identification is as follows: - see German version -
The individual production of serial fabrication must be in exact accordance with the approval
documents. Changes in the individual production are only allowed with express consent of
the Kraftfahrt-Bundesamt.
Changes in the name of the company, the address and the manufacturing plant as well as
one of the parties given the authority to delivery or authorised representative named when
the approval was granted is to be immediately disclosed to the Kraftfahrt-Bundesamt.
Breach of this regulation can lead to recall of the approval and moreover can be legally
prosecuted.
§ 22 49157*06
The approval expires if it is returned or withdrawn or if the type approved no longer complies
with the legal requirements. The revocation can be made if the demanded requirements for
issuance and the continuance of the approval no longer exist, if the holder of the approval
violates the duties involved in the approval, also to the extent that they result from the
assigned conditions to this approval, or if it is determined that the approved type does not
comply with the requirements of traffic safety or environmental protection.
The Kraftfahrt-Bundesamt may check the proper exercise of the conferred authority taken
from this approval at any time. In particular this means the compliant production as well as
the measures for conformity of production. For this purpose samples can be taken or have
taken. The employees or the representatives of the Kraftfahrt-Bundesamt may get
unhindered access to the production and storage facilities.
The conferred authority contained with issuance of this approval is not transferable. Trade
mark rights of third parties are not affected with this approval.
Instruction on right to appeal
This approval can be appealed within one month after notification. The appeal is to be filed in
writing or as a transcript at the Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg.

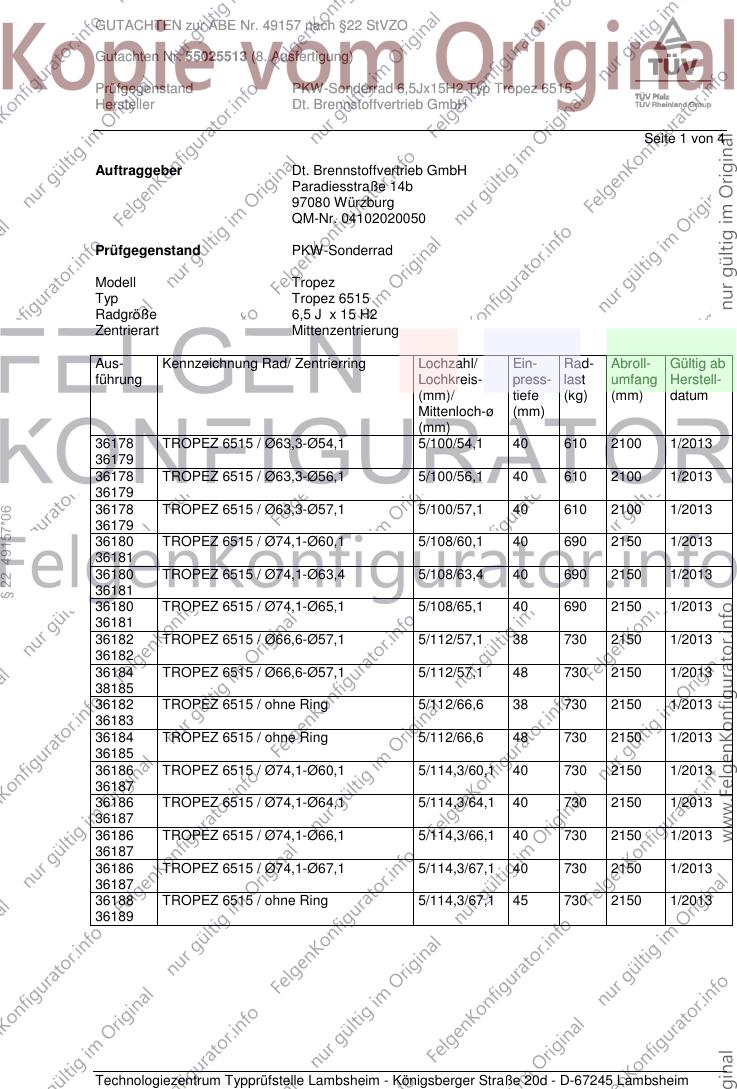

GUTACHTEN zur ABE Nr. 49157 nach §22 StVZO
Gutachten Nr. 55025513 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ Tropez 6515
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 1 von 4
Auftraggeber Dt. Brennstoffvertrieb GmbH
Paradiesstraße 14b
97080 Würzburg
QM-Nr. 04102020050
Prüfgegenstand PKW-Sonderrad
Modell Tropez
Typ Tropez 6515
Radgröße 6,5 J x 15 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
36178 TROPEZ 6515 / Ø63,3-Ø54,1 5/100/54,1 40 610 2100 1/2013
36179
36178 TROPEZ 6515 / Ø63,3-Ø56,1 5/100/56,1 40 610 2100 1/2013
36179
36178 TROPEZ 6515 / Ø63,3-Ø57,1 5/100/57,1 40 610 2100 1/2013
§ 22 49157*06
36179
36180 TROPEZ 6515 / Ø74,1-Ø60,1 5/108/60,1 40 690 2150 1/2013
36181
36180 TROPEZ 6515 / Ø74,1-Ø63,4 5/108/63,4 40 690 2150 1/2013
36181
36180 TROPEZ 6515 / Ø74,1-Ø65,1 5/108/65,1 40 690 2150 1/2013
36181
36182 TROPEZ 6515 / Ø66,6-Ø57,1 5/112/57,1 38 730 2150 1/2013
36182
36184 TROPEZ 6515 / Ø66,6-Ø57,1 5/112/57,1 48 730 2150 1/2013
38185
36182 TROPEZ 6515 / ohne Ring 5/112/66,6 38 730 2150 1/2013
36183
36184 TROPEZ 6515 / ohne Ring 5/112/66,6 48 730 2150 1/2013
36185
36186 TROPEZ 6515 / Ø74,1-Ø60,1 5/114,3/60,1 40 730 2150 1/2013
36187
36186 TROPEZ 6515 / Ø74,1-Ø64,1 5/114,3/64,1 40 730 2150 1/2013
36187
36186 TROPEZ 6515 / Ø74,1-Ø66,1 5/114,3/66,1 40 730 2150 1/2013
36187
36186 TROPEZ 6515 / Ø74,1-Ø67,1 5/114,3/67,1 40 730 2150 1/2013
36187
36188 TROPEZ 6515 / ohne Ring 5/114,3/67,1 45 730 2150 1/2013
36189
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

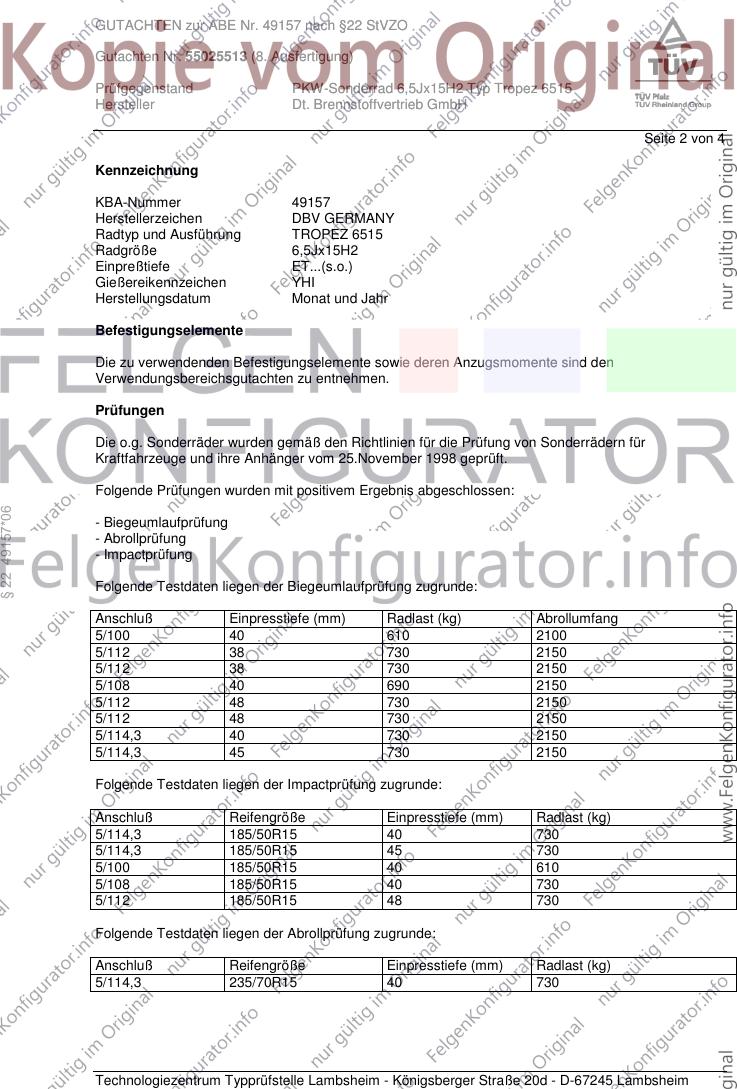

GUTACHTEN zur ABE Nr. 49157 nach §22 StVZO
Gutachten Nr. 55025513 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ Tropez 6515
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 2 von 4
Kennzeichnung
KBA-Nummer 49157
Herstellerzeichen DBV GERMANY
Radtyp und Ausführung TROPEZ 6515
Radgröße 6,5Jx15H2
Einpreßtiefe ET...(s.o.)
Gießereikennzeichen YHI
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
§ 22 49157*06
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Anschluß Einpresstiefe (mm) Radlast (kg) Abrollumfang
5/100 40 610 2100
5/112 38 730 2150
5/112 38 730 2150
5/108 40 690 2150
5/112 48 730 2150
5/112 48 730 2150
5/114,3 40 730 2150
5/114,3 45 730 2150
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/114,3 185/50R15 40 730
5/114,3 185/50R15 45 730
5/100 185/50R15 40 610
5/108 185/50R15 40 730
5/112 185/50R15 48 730
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/114,3 235/70R15 40 730
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

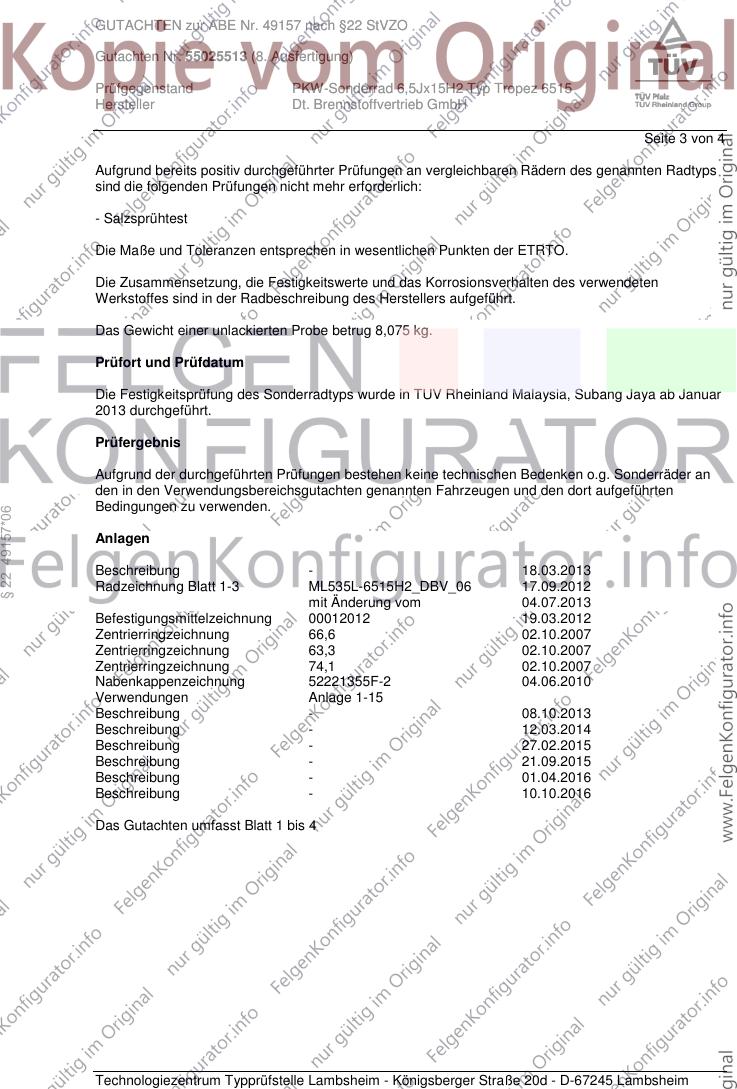

GUTACHTEN zur ABE Nr. 49157 nach §22 StVZO
Gutachten Nr. 55025513 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ Tropez 6515
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 3 von 4
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 8,075 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in TUV Rheinland Malaysia, Subang Jaya ab Januar
2013 durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
§ 22 49157*06
Anlagen
Beschreibung - 18.03.2013
Radzeichnung Blatt 1-3 ML535L-6515H2_DBV_06 17.09.2012
mit Änderung vom 04.07.2013
Befestigungsmittelzeichnung 00012012 19.03.2012
Zentrierringzeichnung 66,6 02.10.2007
Zentrierringzeichnung 63,3 02.10.2007
Zentrierringzeichnung 74,1 02.10.2007
Nabenkappenzeichnung 52221355F-2 04.06.2010
Verwendungen Anlage 1-15
Beschreibung - 08.10.2013
Beschreibung - 12.03.2014
Beschreibung - 27.02.2015
Beschreibung - 21.09.2015
Beschreibung - 01.04.2016
Beschreibung - 10.10.2016
Das Gutachten umfasst Blatt 1 bis 4
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

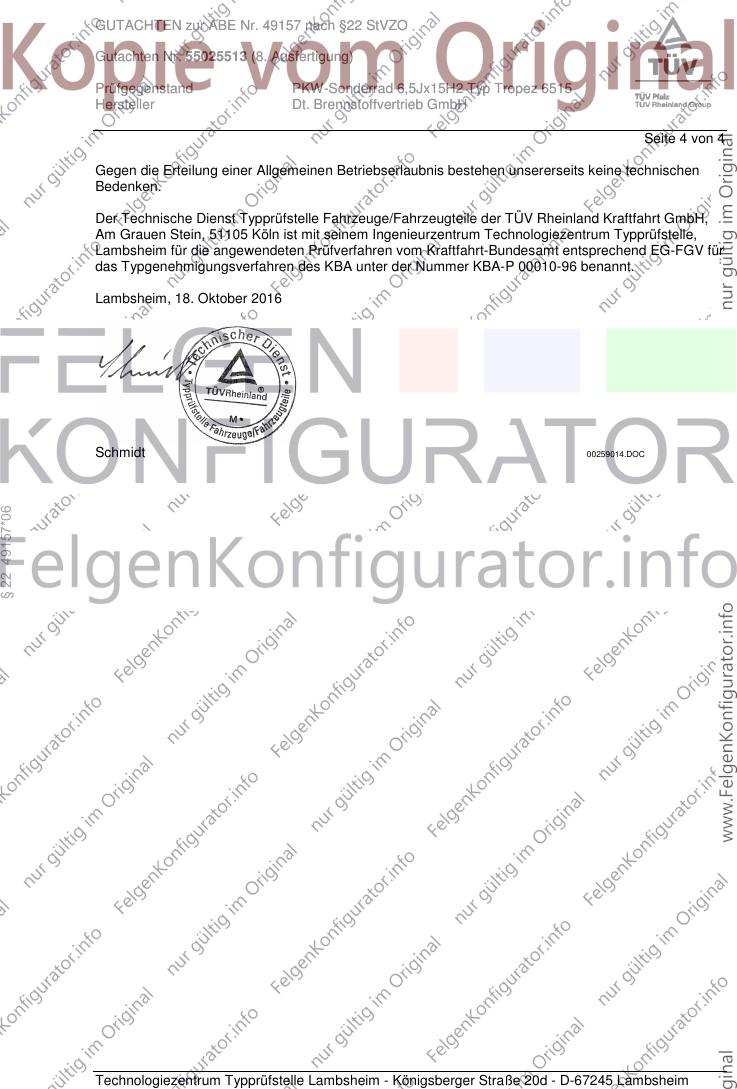

GUTACHTEN zur ABE Nr. 49157 nach §22 StVZO
Gutachten Nr. 55025513 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ Tropez 6515
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 4 von 4
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 18. Oktober 2016
Schmidt 00259014.DOC
§ 22 49157*06
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
