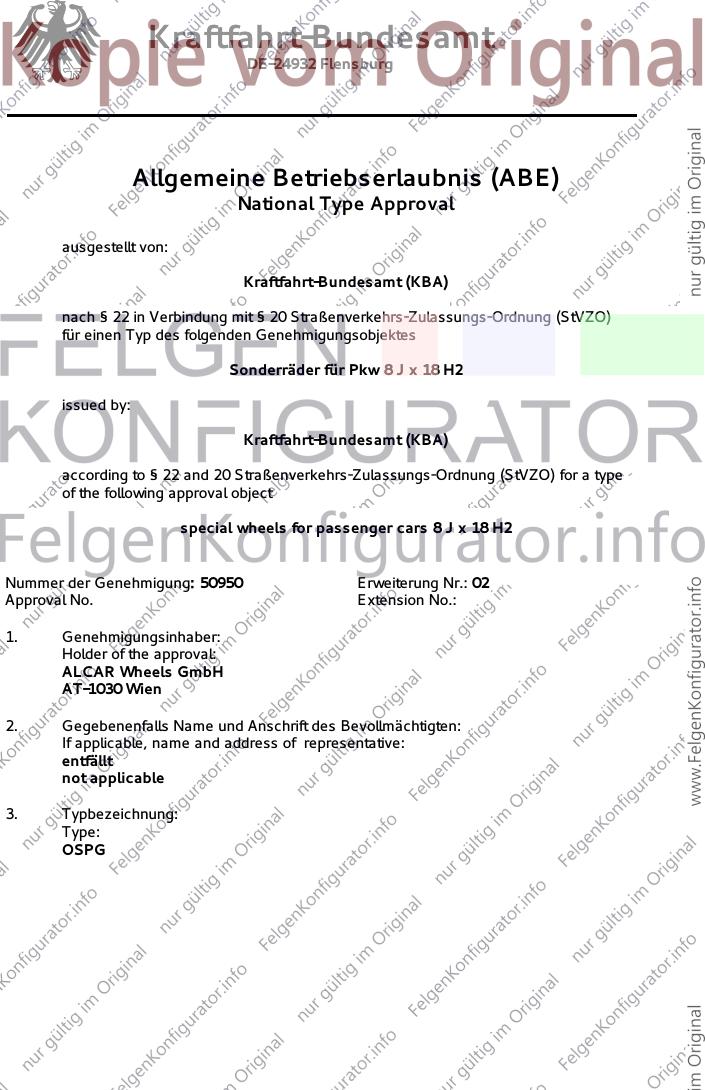

Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 8 J x 18 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
special wheels for passenger cars 8 J x 18 H2
Nummer der Genehmigung: 50950 Erweiterung Nr.: 02
Approval No. Extension No.:
1. Genehmigungsinhaber:
Holder of the approval:
ALCAR Wheels GmbH
AT-1030 Wien
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
entfällt
not applicable
3. Typbezeichnung:
Type:
OSPG
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der Genehmigung: 50950 Erweiterung Nr.: 02
Approval No. Extension No.:

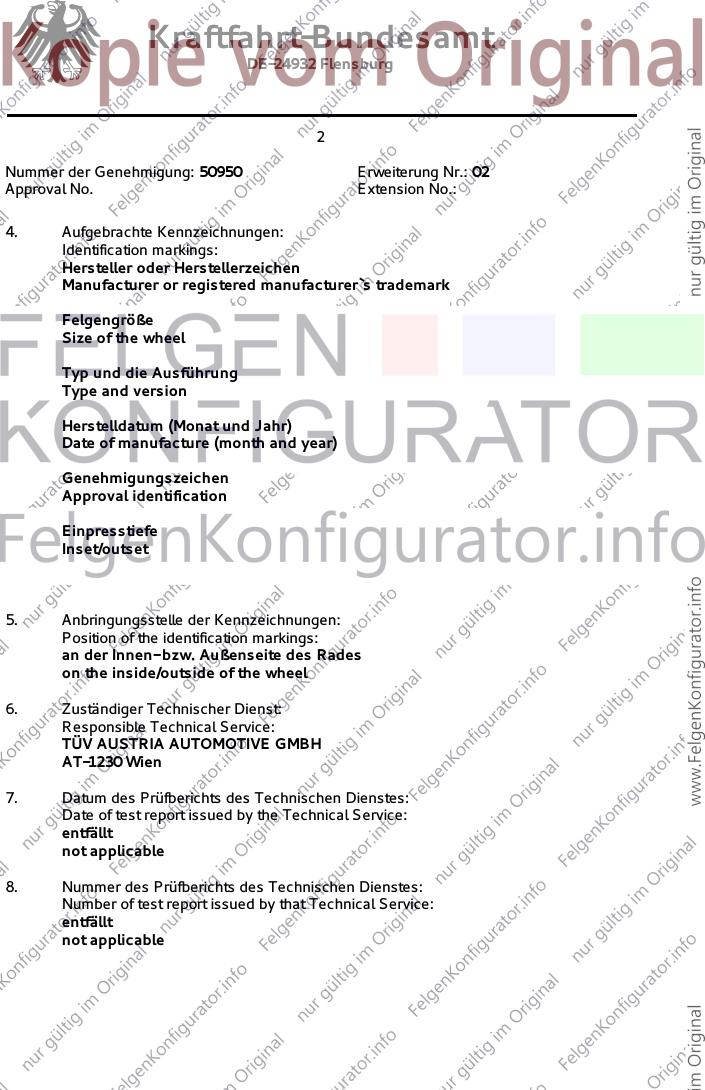

4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Genehmigungszeichen
Approval identification
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
an der Innen- bzw. Außenseite des Rades
on the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
TÜV AUSTRIA AUTOMOTIVE GMBH
AT-1230 Wien
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
entfällt
not applicable
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
entfällt
not applicable
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Nummer der Genehmigung: 50950 Erweiterung Nr.: 02
Approval No. Extension No.:

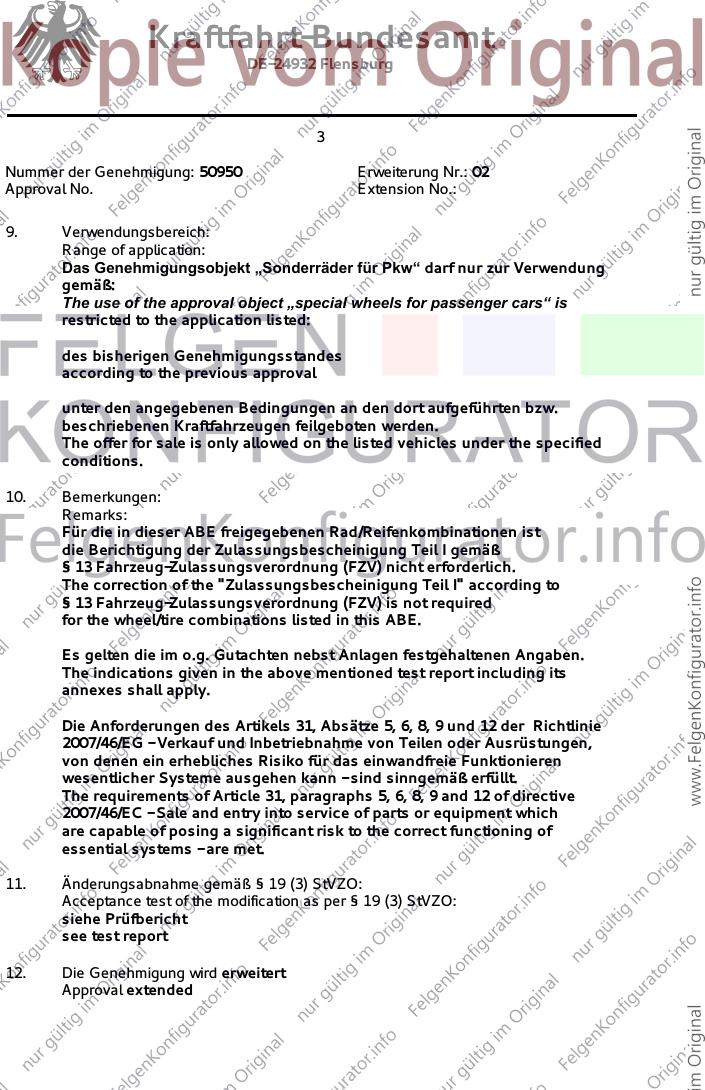

9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
des bisherigen Genehmigungsstandes
according to the previous approval
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
10. Bemerkungen:
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
Die Anforderungen des Artikels 31, Absätze 5, 6, 8, 9 und 12 der Richtlinie
2007/46/EG - Verkauf und Inbetriebnahme von Teilen oder Ausrüstungen,
von denen ein erhebliches Risiko für das einwandfreie Funktionieren
wesentlicher Systeme ausgehen kann - sind sinngemäß erfüllt.
The requirements of Article 31, paragraphs 5, 6, 8, 9 and 12 of directive
2007/46/EC - Sale and entry into service of parts or equipment which
are capable of posing a significant risk to the correct functioning of
essential systems - are met.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
siehe Prüfbericht
see test report
12. Die Genehmigung wird erweitert
Approval extended
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Nummer der Genehmigung: 50950 Erweiterung Nr.: 02
Approval No. Extension No.:
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
Name und Anschrift des Genehmigungsinhabers haben sich geändert
Name and address of the approval holder have changed
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 17.11.2017
Date:
16. Unterschrift: Im Auftrag
Signature:
17. Beigefügt ist eine Liste der Genehmigungsunterlagen, die bei der zuständigen
Genehmigungsbehörde hinterlegt sind und von denen eine Kopie auf Anfrage
erhältlich ist.
Annexed is a list of documents making up the approval file, deposited with the
competent authority which granted approval, a copy can be obtained on request.
- Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
- Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
- Beschreibungsunterlagen
Information package
Kraftfahrt-Bundesamt
DE-24932 Flensburg

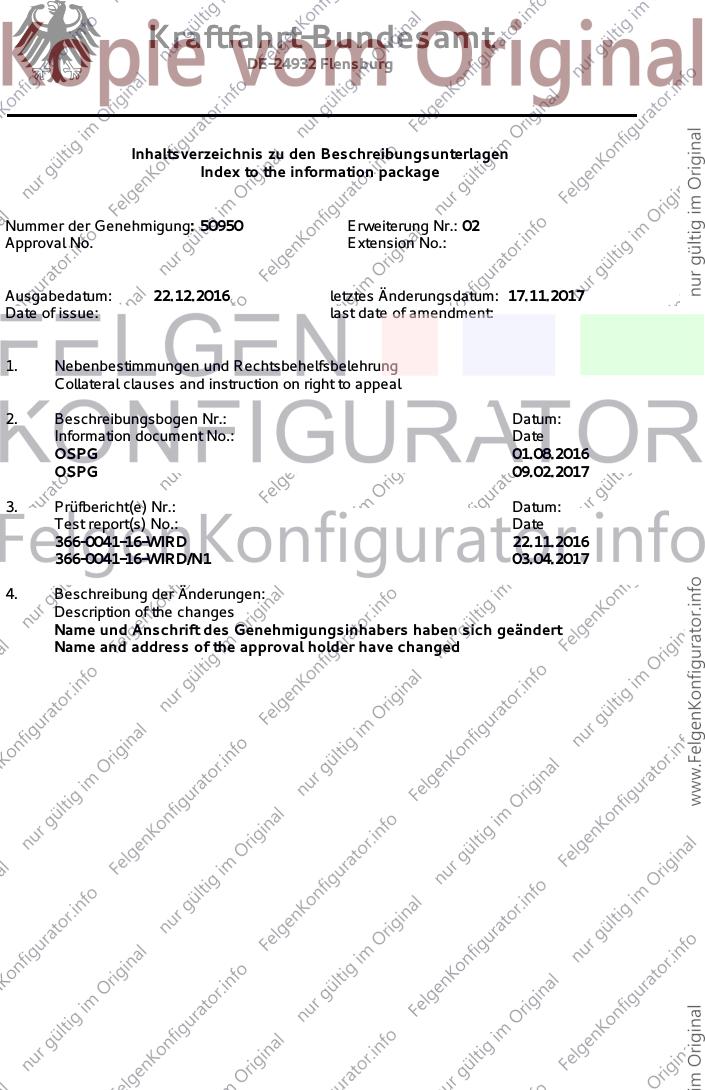

Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
Nummer der Genehmigung: 50950 Erweiterung Nr.: 02
Approval No. Extension No.:
Ausgabedatum: 22.12.2016 letztes Änderungsdatum: 17.11.2017
Date of issue: last date of amendment:
1. Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
2. Beschreibungsbogen Nr.: Datum:
Information document No.: Date
OSPG 01.08.2016
OSPG 09.02.2017
3. Prüfbericht(e) Nr.: Datum:
Test report(s) No.: Date
366-0041-16-WIRD 22.11.2016
366-0041-16-WIRD/N1 03.04.2017
4. Beschreibung der Änderungen:
Description of the changes
Name und Anschrift des Genehmigungsinhabers haben sich geändert
Name and address of the approval holder have changed
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der Genehmigung: 50950*02
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Jede Einrichtung, die dem genehmigten Typ entspricht, ist gemäß der angewendeten
Vorschrift zu kennzeichnen.
Das Genehmigungszeichen lautet wie folgt:
KBA 50950
Die Einzelerzeugnisse der reihenweisen Fertigung müssen mit den Genehmigungs-
unterlagen genau übereinstimmen. Änderungen an den Einzelerzeugnissen sind nur mit
ausdrücklicher Zustimmung des Kraftfahrt-Bundesamtes gestattet.
Änderungen der Firmenbezeichnung, der Anschrift und der Fertigungsstätten sowie eines bei
der Erteilung der Genehmigung benannten Zustellungsbevollmächtigten oder
bevollmächtigten Vertreters sind dem Kraftfahrt-Bundesamt unverzüglich mitzuteilen.
Verstöße gegen diese Bestimmungen können zum Widerruf der Genehmigung führen und
können überdies strafrechtlich verfolgt werden.
Die Genehmigung erlischt, wenn sie zurückgegeben oder entzogen wird, oder der
genehmigte Typ den Rechtsvorschriften nicht mehr entspricht. Der Widerruf kann
ausgesprochen werden, wenn die für die Erteilung und den Bestand der Genehmigung
geforderten Voraussetzungen nicht mehr bestehen, wenn der Genehmigungsinhaber gegen
die mit der Genehmigung verbundenen Pflichten - auch soweit sie sich aus den zu dieser
Genehmigung zugeordneten besonderen Auflagen ergeben - verstößt oder wenn sich
herausstellt, dass der genehmigte Typ den Erfordernissen der Verkehrssicherheit oder des
Umweltschutzes nicht entspricht.
Das Kraftfahrt-Bundesamt kann jederzeit die ordnungsgemäße Ausübung der durch diese
Genehmigung verliehenen Befugnisse, insbesondere die genehmigungsgerechte Fertigung
sowie die Maßnahmen zur Übereinstimmung der Produktion, nachprüfen. Es kann zu diesem
Zweck Proben entnehmen oder entnehmen lassen. Dem Kraftfahrt-Bundesamt und/oder
seinen Beauftragten ist ungehinderter Zutritt zu Produktions- und Lagerstätten zu gewähren.
Die mit der Erteilung der Genehmigung verliehenen Befugnisse sind nicht übertragbar.
Schutzrechte Dritter werden durch diese Genehmigung nicht berührt.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
Kraftfahrt-Bundesamt
DE-24932 Flensburg

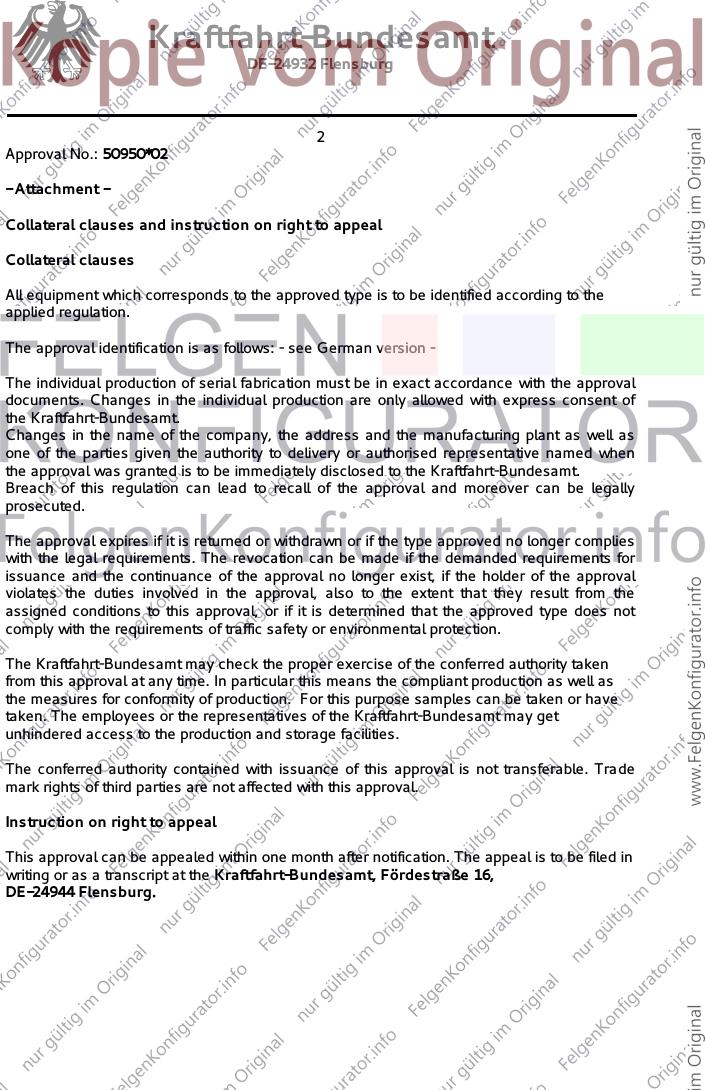

2
Approval No.: 50950*02
- Attachment -
Collateral clauses and instruction on right to appeal
Collateral clauses
All equipment which corresponds to the approved type is to be identified according to the
applied regulation.
The approval identification is as follows: - see German version -
The individual production of serial fabrication must be in exact accordance with the approval
documents. Changes in the individual production are only allowed with express consent of
the Kraftfahrt-Bundesamt.
Changes in the name of the company, the address and the manufacturing plant as well as
one of the parties given the authority to delivery or authorised representative named when
the approval was granted is to be immediately disclosed to the Kraftfahrt-Bundesamt.
Breach of this regulation can lead to recall of the approval and moreover can be legally
prosecuted.
The approval expires if it is returned or withdrawn or if the type approved no longer complies
with the legal requirements. The revocation can be made if the demanded requirements for
issuance and the continuance of the approval no longer exist, if the holder of the approval
violates the duties involved in the approval, also to the extent that they result from the
assigned conditions to this approval, or if it is determined that the approved type does not
comply with the requirements of traffic safety or environmental protection.
The Kraftfahrt-Bundesamt may check the proper exercise of the conferred authority taken
from this approval at any time. In particular this means the compliant production as well as
the measures for conformity of production. For this purpose samples can be taken or have
taken. The employees or the representatives of the Kraftfahrt-Bundesamt may get
unhindered access to the production and storage facilities.
The conferred authority contained with issuance of this approval is not transferable. Trade
mark rights of third parties are not affected with this approval.
Instruction on right to appeal
This approval can be appealed within one month after notification. The appeal is to be filed in
writing or as a transcript at the Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg.
TÜV AUSTRIA Deutschstraße 10 2017-IR-AT-AU-RR-EX-0-000090
AUTOMOTIVE GMBH A-1230 Wien
Räder- und Reifenprüfung
Seite: 1 von 9
GUTACHTEN ZUR ERTEIL UNG EINES NACHTRAGS ZUR
ABE 50 950
366-0041-16-WIRD/N1
Antragsteller: Alcar Leichtmetallräder GmbH 396843/0000
53721 Siegburg
Art: Sonderrad 8 J X 18 H2
Typ: OSPG

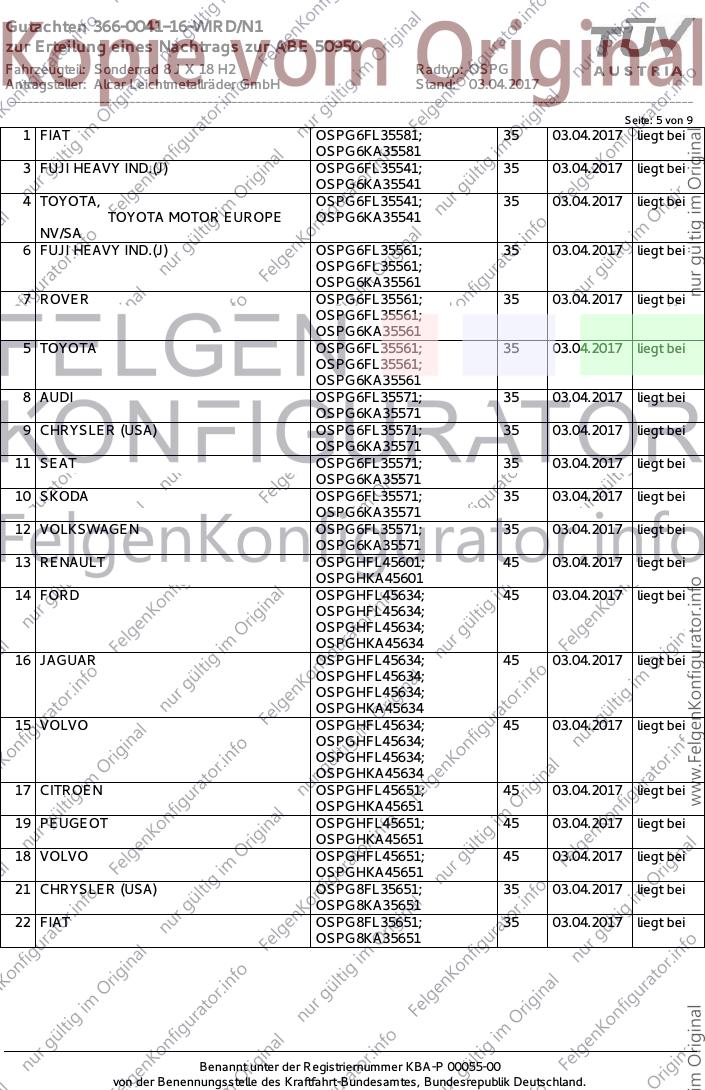

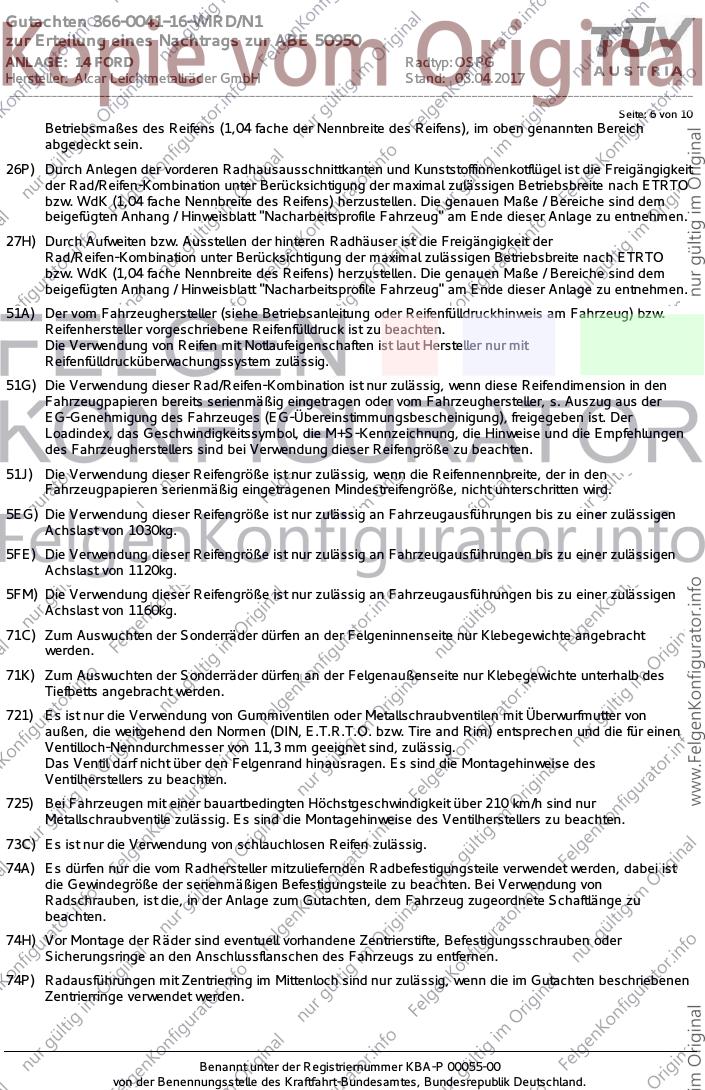

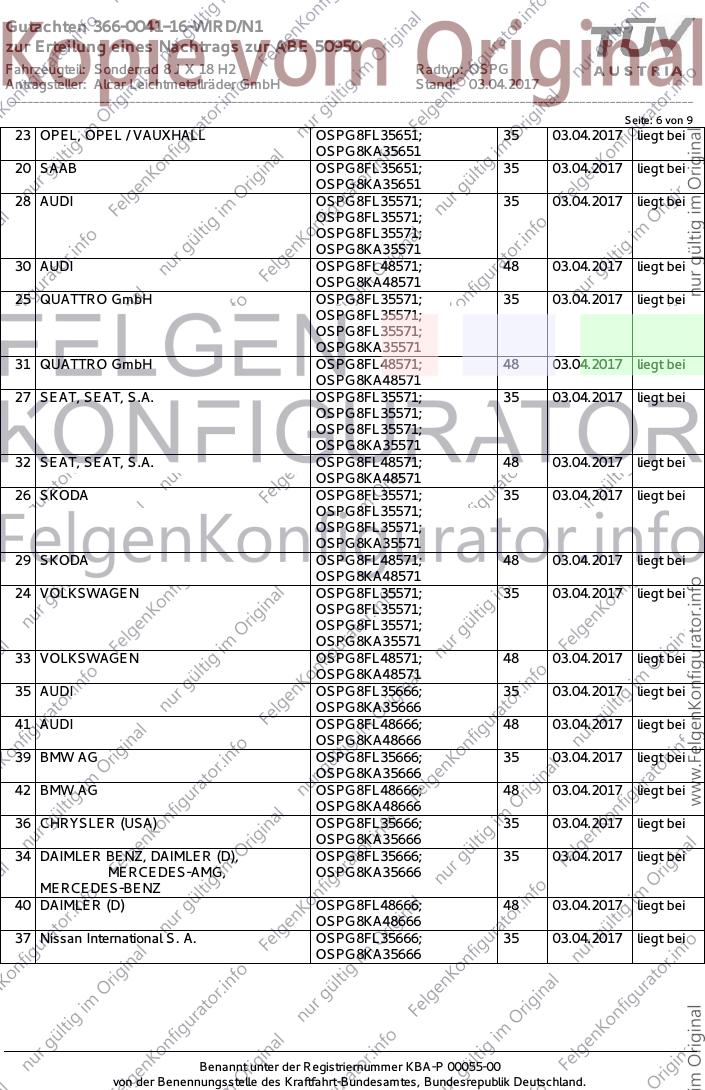

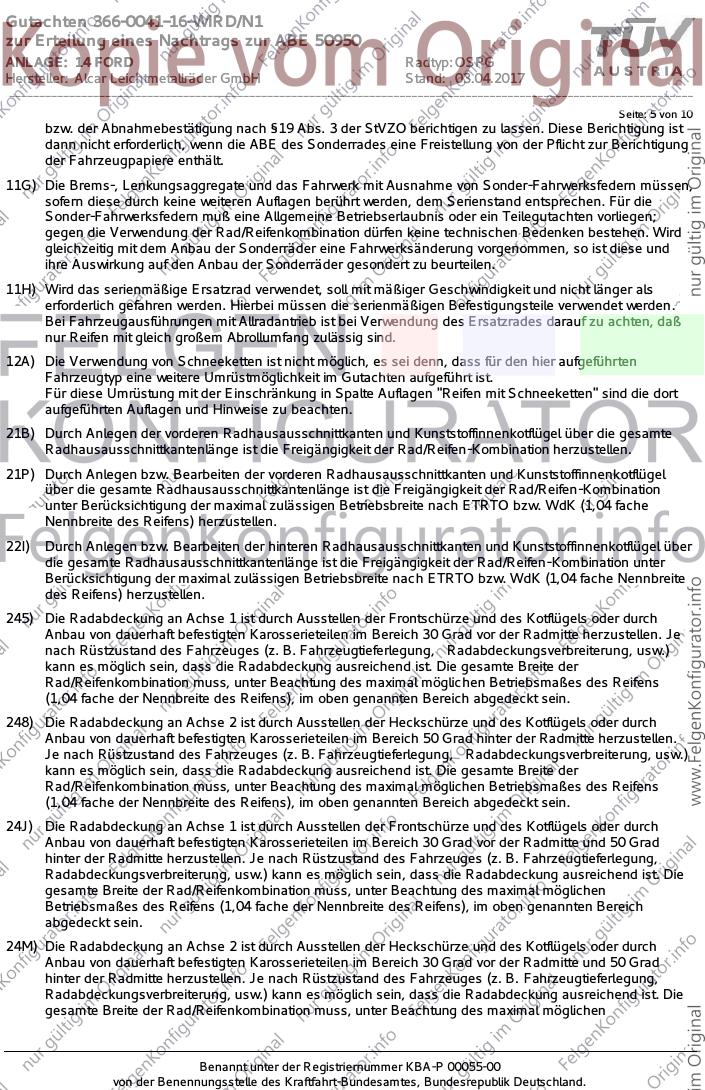

Die in den Anlagen aufgeführten Fahrzeugtypen entsprechen auch nach erfolgter Umrüstung den heute
gültigen Vorschriften der StVZO. Das vorliegende Gutachten zur Erteilung eines Nachtrags zur ABE 50950
verliert seine Gültigkeit, wenn sich durch Umrüstung berührte Bauvorschriften der StVZO ändern oder an
den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
0. Hinweise
Die Verwendungsbereiche wurden teilweise aktualisiert.

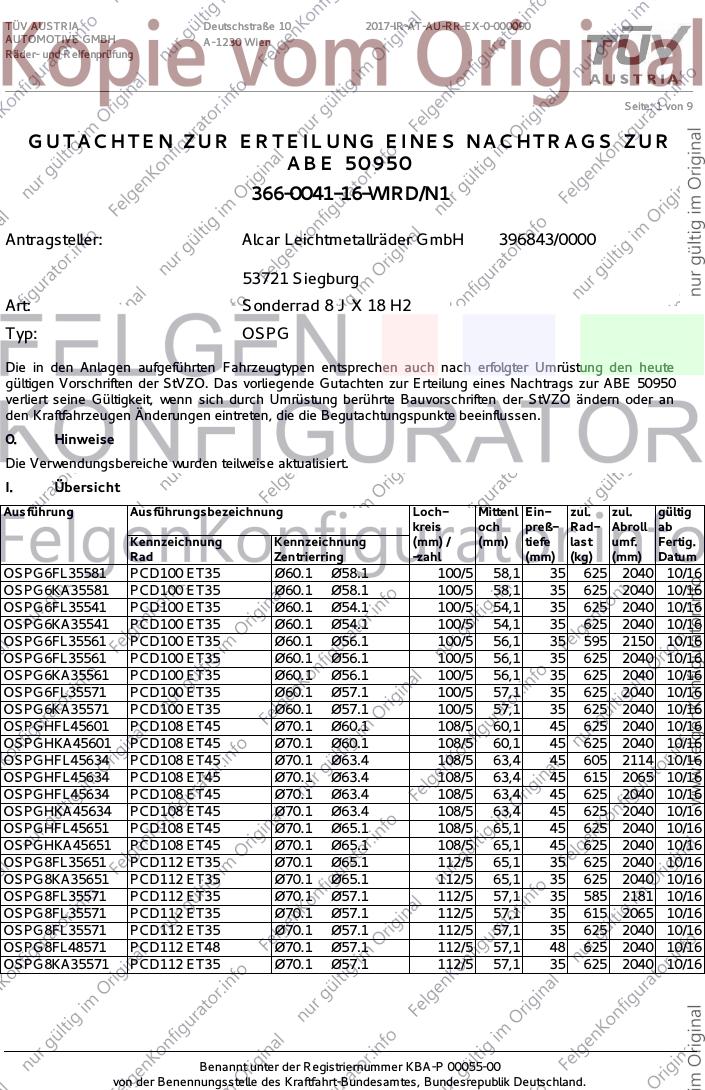

I. Übersicht
Ausführung Ausführungsbezeichnung Loch- Mittenl Ein- zul. zul. gültig
kreis och preß- Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) / (mm) tiefe last umf. Fertig.
Rad Zentrierring -zahl (mm) (kg) (mm) Datum
OSPG6FL35581 PCD100 ET35 Ø60.1 Ø58.1 100/5 58,1 35 625 2040 10/16
OSPG6KA35581 PCD100 ET35 Ø60.1 Ø58.1 100/5 58,1 35 625 2040 10/16
OSPG6FL35541 PCD100 ET35 Ø60.1 Ø54.1 100/5 54,1 35 625 2040 10/16
OSPG6KA35541 PCD100 ET35 Ø60.1 Ø54.1 100/5 54,1 35 625 2040 10/16
OSPG6FL35561 PCD100 ET35 Ø60.1 Ø56.1 100/5 56,1 35 595 2150 10/16
OSPG6FL35561 PCD100 ET35 Ø60.1 Ø56.1 100/5 56,1 35 625 2040 10/16
OSPG6KA35561 PCD100 ET35 Ø60.1 Ø56.1 100/5 56,1 35 625 2040 10/16
OSPG6FL35571 PCD100 ET35 Ø60.1 Ø57.1 100/5 57,1 35 625 2040 10/16
OSPG6KA35571 PCD100 ET35 Ø60.1 Ø57.1 100/5 57,1 35 625 2040 10/16
OSPGHFL45601 PCD108 ET45 Ø70.1 Ø60.1 108/5 60,1 45 625 2040 10/16
OSPGHKA45601 PCD108 ET45 Ø70.1 Ø60.1 108/5 60,1 45 625 2040 10/16
OSPGHFL45634 PCD108 ET45 Ø70.1 Ø63.4 108/5 63,4 45 605 2114 10/16
OSPGHFL45634 PCD108 ET45 Ø70.1 Ø63.4 108/5 63,4 45 615 2065 10/16
OSPGHFL45634 PCD108 ET45 Ø70.1 Ø63.4 108/5 63,4 45 625 2040 10/16
OSPGHKA45634 PCD108 ET45 Ø70.1 Ø63.4 108/5 63,4 45 625 2040 10/16
OSPGHFL45651 PCD108 ET45 Ø70.1 Ø65.1 108/5 65,1 45 625 2040 10/16
OSPGHKA45651 PCD108 ET45 Ø70.1 Ø65.1 108/5 65,1 45 625 2040 10/16
OSPG8FL35651 PCD112 ET35 Ø70.1 Ø65.1 112/5 65,1 35 625 2040 10/16
OSPG8KA35651 PCD112 ET35 Ø70.1 Ø65.1 112/5 65,1 35 625 2040 10/16
OSPG8FL35571 PCD112 ET35 Ø70.1 Ø57.1 112/5 57,1 35 585 2181 10/16
OSPG8FL35571 PCD112 ET35 Ø70.1 Ø57.1 112/5 57,1 35 615 2065 10/16
OSPG8FL35571 PCD112 ET35 Ø70.1 Ø57.1 112/5 57,1 35 625 2040 10/16
OSPG8FL48571 PCD112 ET48 Ø70.1 Ø57.1 112/5 57,1 48 625 2040 10/16
OSPG8KA35571 PCD112 ET35 Ø70.1 Ø57.1 112/5 57,1 35 625 2040 10/16
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0041-16-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 50950
Fahrzeugteil: Sonderrad 8 J X 18 H2 Radtyp: OSPG
Antragsteller: Alcar Leichtmetallräder GmbH Stand: 03.04.2017
__________________________________________________________________________________________________________________
Seite: 2 von 9

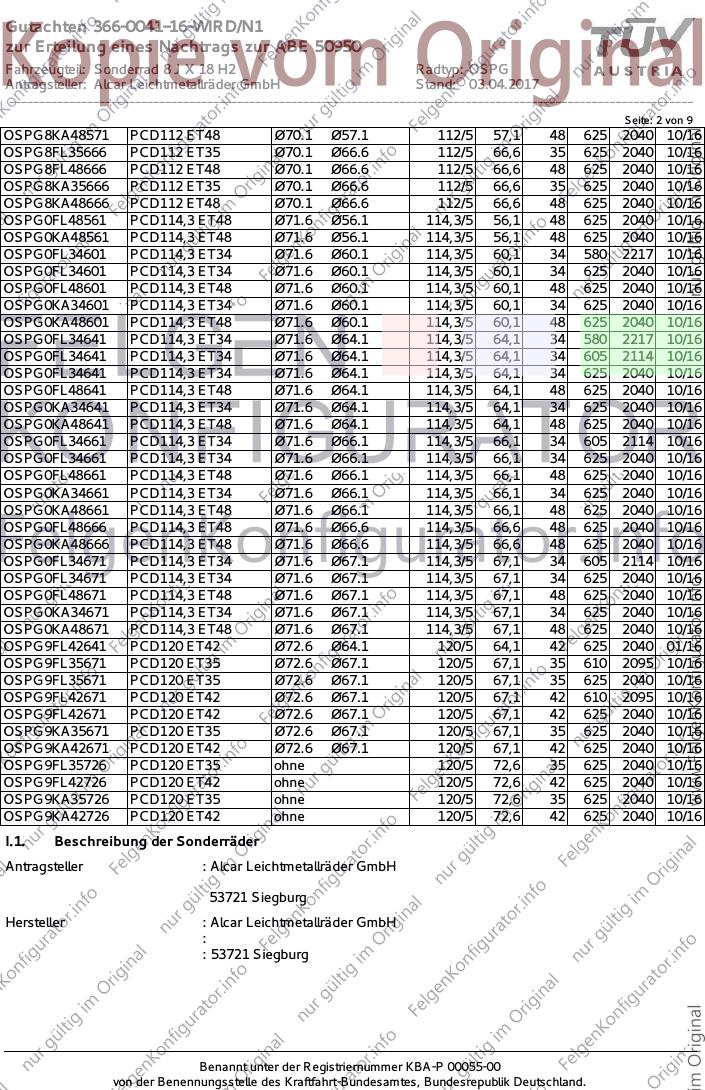

OSPG8KA48571 PCD112 ET48 Ø70.1 Ø57.1 112/5 57,1 48 625 2040 10/16
OSPG8FL35666 PCD112 ET35 Ø70.1 Ø66.6 112/5 66,6 35 625 2040 10/16
OSPG8FL48666 PCD112 ET48 Ø70.1 Ø66.6 112/5 66,6 48 625 2040 10/16
OSPG8KA35666 PCD112 ET35 Ø70.1 Ø66.6 112/5 66,6 35 625 2040 10/16
OSPG8KA48666 PCD112 ET48 Ø70.1 Ø66.6 112/5 66,6 48 625 2040 10/16
OSPG0FL48561 PCD114,3 ET48 Ø71.6 Ø56.1 114,3/5 56,1 48 625 2040 10/16
OSPG0KA48561 PCD114,3 ET48 Ø71.6 Ø56.1 114,3/5 56,1 48 625 2040 10/16
OSPG0FL34601 PCD114,3 ET34 Ø71.6 Ø60.1 114,3/5 60,1 34 580 2217 10/16
OSPG0FL34601 PCD114,3 ET34 Ø71.6 Ø60.1 114,3/5 60,1 34 625 2040 10/16
OSPG0FL48601 PCD114,3 ET48 Ø71.6 Ø60.1 114,3/5 60,1 48 625 2040 10/16
OSPG0KA34601 PCD114,3 ET34 Ø71.6 Ø60.1 114,3/5 60,1 34 625 2040 10/16
OSPG0KA48601 PCD114,3 ET48 Ø71.6 Ø60.1 114,3/5 60,1 48 625 2040 10/16
OSPG0FL34641 PCD114,3 ET34 Ø71.6 Ø64.1 114,3/5 64,1 34 580 2217 10/16
OSPG0FL34641 PCD114,3 ET34 Ø71.6 Ø64.1 114,3/5 64,1 34 605 2114 10/16
OSPG0FL34641 PCD114,3 ET34 Ø71.6 Ø64.1 114,3/5 64,1 34 625 2040 10/16
OSPG0FL48641 PCD114,3 ET48 Ø71.6 Ø64.1 114,3/5 64,1 48 625 2040 10/16
OSPG0KA34641 PCD114,3 ET34 Ø71.6 Ø64.1 114,3/5 64,1 34 625 2040 10/16
OSPG0KA48641 PCD114,3 ET48 Ø71.6 Ø64.1 114,3/5 64,1 48 625 2040 10/16
OSPG0FL34661 PCD114,3 ET34 Ø71.6 Ø66.1 114,3/5 66,1 34 605 2114 10/16
OSPG0FL34661 PCD114,3 ET34 Ø71.6 Ø66.1 114,3/5 66,1 34 625 2040 10/16
OSPG0FL48661 PCD114,3 ET48 Ø71.6 Ø66.1 114,3/5 66,1 48 625 2040 10/16
OSPG0KA34661 PCD114,3 ET34 Ø71.6 Ø66.1 114,3/5 66,1 34 625 2040 10/16
OSPG0KA48661 PCD114,3 ET48 Ø71.6 Ø66.1 114,3/5 66,1 48 625 2040 10/16
OSPG0FL48666 PCD114,3 ET48 Ø71.6 Ø66.6 114,3/5 66,6 48 625 2040 10/16
OSPG0KA48666 PCD114,3 ET48 Ø71.6 Ø66.6 114,3/5 66,6 48 625 2040 10/16
OSPG0FL34671 PCD114,3 ET34 Ø71.6 Ø67.1 114,3/5 67,1 34 605 2114 10/16
OSPG0FL34671 PCD114,3 ET34 Ø71.6 Ø67.1 114,3/5 67,1 34 625 2040 10/16
OSPG0FL48671 PCD114,3 ET48 Ø71.6 Ø67.1 114,3/5 67,1 48 625 2040 10/16
OSPG0KA34671 PCD114,3 ET34 Ø71.6 Ø67.1 114,3/5 67,1 34 625 2040 10/16
OSPG0KA48671 PCD114,3 ET48 Ø71.6 Ø67.1 114,3/5 67,1 48 625 2040 10/16
OSPG9FL42641 PCD120 ET42 Ø72.6 Ø64.1 120/5 64,1 42 625 2040 01/16
OSPG9FL35671 PCD120 ET35 Ø72.6 Ø67.1 120/5 67,1 35 610 2095 10/16
OSPG9FL35671 PCD120 ET35 Ø72.6 Ø67.1 120/5 67,1 35 625 2040 10/16
OSPG9FL42671 PCD120 ET42 Ø72.6 Ø67.1 120/5 67,1 42 610 2095 10/16
OSPG9FL42671 PCD120 ET42 Ø72.6 Ø67.1 120/5 67,1 42 625 2040 10/16
OSPG9KA35671 PCD120 ET35 Ø72.6 Ø67.1 120/5 67,1 35 625 2040 10/16
OSPG9KA42671 PCD120 ET42 Ø72.6 Ø67.1 120/5 67,1 42 625 2040 10/16
OSPG9FL35726 PCD120 ET35 ohne 120/5 72,6 35 625 2040 10/16
OSPG9FL42726 PCD120 ET42 ohne 120/5 72,6 42 625 2040 10/16
OSPG9KA35726 PCD120 ET35 ohne 120/5 72,6 35 625 2040 10/16
OSPG9KA42726 PCD120 ET42 ohne 120/5 72,6 42 625 2040 10/16
I.1. Beschreibung der Sonderräder
Antragsteller : Alcar Leichtmetallräder GmbH
53721 Siegburg
Hersteller : Alcar Leichtmetallräder GmbH
:
: 53721 Siegburg
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0041-16-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 50950
Fahrzeugteil: Sonderrad 8 J X 18 H2 Radtyp: OSPG
Antragsteller: Alcar Leichtmetallräder GmbH Stand: 03.04.2017
__________________________________________________________________________________________________________________
Seite: 3 von 9

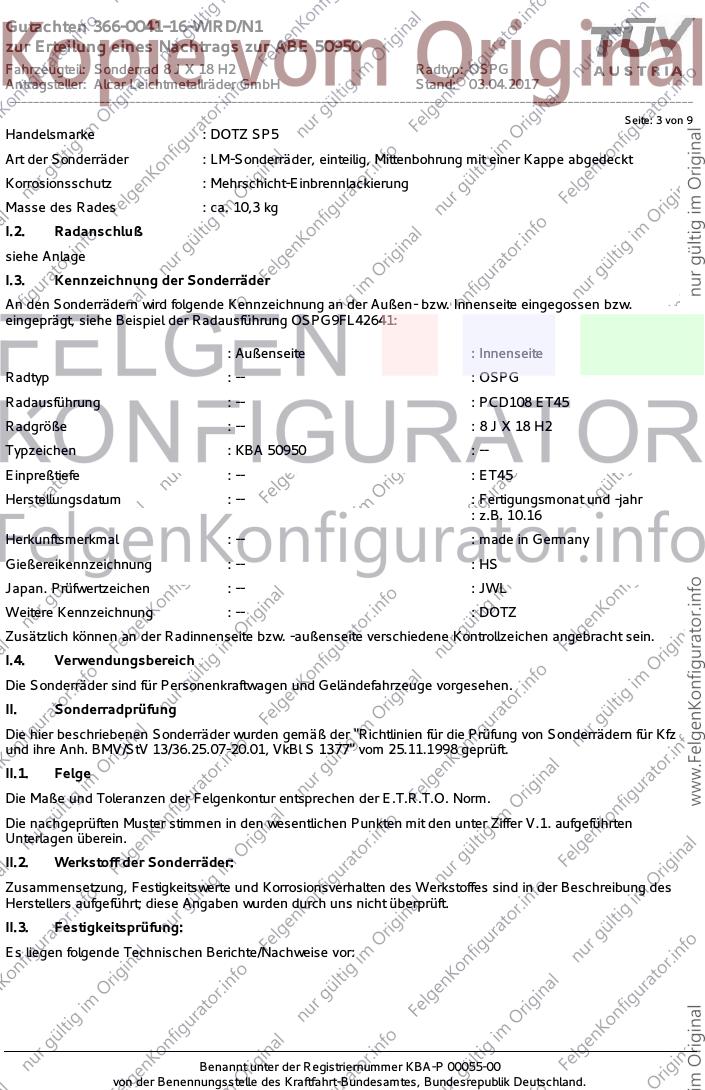

Handelsmarke : DOTZ SP5
Art der Sonderräder : LM-Sonderräder, einteilig, Mittenbohrung mit einer Kappe abgedeckt
Korrosionsschutz : Mehrschicht-Einbrennlackierung
Masse des Rades : ca. 10,3 kg
I.2. Radanschluß
siehe Anlage
I.3. Kennzeichnung der Sonderräder
An den Sonderrädern wird folgende Kennzeichnung an der Außen- bzw. Innenseite eingegossen bzw.
eingeprägt, siehe Beispiel der Radausführung OSPG9FL42641:
: Außenseite : Innenseite
Radtyp : -- : OSPG
Radausführung : -- : PCD108 ET45
Radgröße : -- : 8 J X 18 H2
Typzeichen : KBA 50950 : --
Einpreßtiefe : -- : ET45
Herstellungsdatum : -- : Fertigungsmonat und -jahr
: z.B. 10.16
Herkunftsmerkmal : -- : made in Germany
Gießereikennzeichnung : -- : HS
Japan. Prüfwertzeichen : -- : JWL
Weitere Kennzeichnung : -- : DOTZ
Zusätzlich können an der Radinnenseite bzw. -außenseite verschiedene Kontrollzeichen angebracht sein.
I.4. Verwendungsbereich
Die Sonderräder sind für Personenkraftwagen und Geländefahrzeuge vorgesehen.
II. Sonderradprüfung
Die hier beschriebenen Sonderräder wurden gemäß der "Richtlinien für die Prüfung von Sonderrädern für Kfz
und ihre Anh. BMV/StV 13/36.25.07-20.01, VkBl S 1377" vom 25.11.1998 geprüft.
II.1. Felge
Die Maße und Toleranzen der Felgenkontur entsprechen der E.T.R.T.O. Norm.
Die nachgeprüften Muster stimmen in den wesentlichen Punkten mit den unter Ziffer V.1. aufgeführten
Unterlagen überein.
II.2. Werkstoff der Sonderräder:
Zusammensetzung, Festigkeitswerte und Korrosionsverhalten des Werkstoffes sind in der Beschreibung des
Herstellers aufgeführt; diese Angaben wurden durch uns nicht überprüft.
II.3. Festigkeitsprüfung:
Es liegen folgende Technischen Berichte/Nachweise vor:

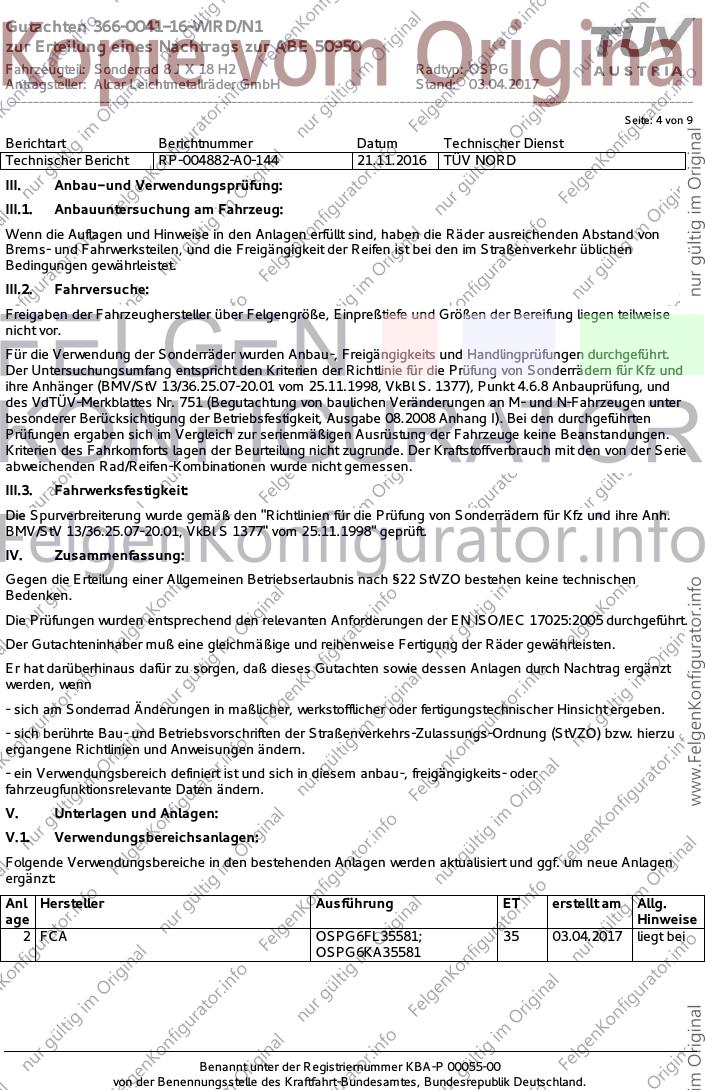

Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0041-16-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 50950
Fahrzeugteil: Sonderrad 8 J X 18 H2 Radtyp: OSPG
Antragsteller: Alcar Leichtmetallräder GmbH Stand: 03.04.2017
__________________________________________________________________________________________________________________
Seite: 4 von 9
Berichtart Berichtnummer Datum Technischer Dienst
Technischer Bericht RP-004882-A0-144 21.11.2016 TÜV NORD
III. Anbau- und Verwendungsprüfung:
III.1. Anbauuntersuchung am Fahrzeug:
Wenn die Auflagen und Hinweise in den Anlagen erfüllt sind, haben die Räder ausreichenden Abstand von
Brems- und Fahrwerksteilen, und die Freigängigkeit der Reifen ist bei den im Straßenverkehr üblichen
Bedingungen gewährleistet.
III.2. Fahrversuche:
Freigaben der Fahrzeughersteller über Felgengröße, Einpreßtiefe und Größen der Bereifung liegen teilweise
nicht vor.
Für die Verwendung der Sonderräder wurden Anbau-, Freigängigkeits und Handlingprüfungen durchgeführt.
Der Untersuchungsumfang entspricht den Kriterien der Richtlinie für die Prüfung von Sonderrädern für Kfz und
ihre Anhänger (BMV/StV 13/36.25.07-20.01 vom 25.11.1998, VkBl S. 1377), Punkt 4.6.8 Anbauprüfung, und
des VdTÜV-Merkblattes Nr. 751 (Begutachtung von baulichen Veränderungen an M- und N-Fahrzeugen unter
besonderer Berücksichtigung der Betriebsfestigkeit, Ausgabe 08.2008 Anhang I). Bei den durchgeführten
Prüfungen ergaben sich im Vergleich zur serienmäßigen Ausrüstung der Fahrzeuge keine Beanstandungen.
Kriterien des Fahrkomforts lagen der Beurteilung nicht zugrunde. Der Kraftstoffverbrauch mit den von der Serie
abweichenden Rad/Reifen-Kombinationen wurde nicht gemessen.
III.3. Fahrwerksfestigkeit:
Die Spurverbreiterung wurde gemäß den "Richtlinien für die Prüfung von Sonderrädern für Kfz und ihre Anh.
BMV/StV 13/36.25.07-20.01, VkBl S 1377" vom 25.11.1998" geprüft.
IV. Zusammenfassung:
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis nach §22 StVZO bestehen keine technischen
Bedenken.
Die Prüfungen wurden entsprechend den relevanten Anforderungen der EN ISO/IEC 17025:2005 durchgeführt.
Der Gutachteninhaber muß eine gleichmäßige und reihenweise Fertigung der Räder gewährleisten.
Er hat darüberhinaus dafür zu sorgen, daß dieses Gutachten sowie dessen Anlagen durch Nachtrag ergänzt
werden, wenn
- sich am Sonderrad Änderungen in maßlicher, werkstofflicher oder fertigungstechnischer Hinsicht ergeben.
- sich berührte Bau- und Betriebsvorschriften der Straßenverkehrs-Zulassungs-Ordnung (StVZO) bzw. hierzu
ergangene Richtlinien und Anweisungen ändern.
- ein Verwendungsbereich definiert ist und sich in diesem anbau-, freigängigkeits- oder
fahrzeugfunktionsrelevante Daten ändern.
V. Unterlagen und Anlagen:
V.1. Verwendungsbereichsanlagen:
Folgende Verwendungsbereiche in den bestehenden Anlagen werden aktualisiert und ggf. um neue Anlagen
ergänzt:
Anl Hersteller Ausführung ET erstellt am Allg.
age Hinweise
2 FCA OSPG6FL35581; 35 03.04.2017 liegt bei
OSPG6KA35581
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0041-16-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 50950
Fahrzeugteil: Sonderrad 8 J X 18 H2 Radtyp: OSPG
Antragsteller: Alcar Leichtmetallräder GmbH Stand: 03.04.2017
__________________________________________________________________________________________________________________
Seite: 5 von 9
1 FIAT OSPG6FL35581; 35 03.04.2017 liegt bei
OSPG6KA35581
3 FUJI HEAVY IND.(J) OSPG6FL35541; 35 03.04.2017 liegt bei
OSPG6KA35541
4 TOYOTA, OSPG6FL35541; 35 03.04.2017 liegt bei
TOYOTA MOTOR EUROPE OSPG6KA35541
NV/SA
6 FUJI HEAVY IND.(J) OSPG6FL35561; 35 03.04.2017 liegt bei
OSPG6FL35561;
OSPG6KA35561
7 ROVER OSPG6FL35561; 35 03.04.2017 liegt bei
OSPG6FL35561;
OSPG6KA35561
5 TOYOTA OSPG6FL35561; 35 03.04.2017 liegt bei
OSPG6FL35561;
OSPG6KA35561
8 AUDI OSPG6FL35571; 35 03.04.2017 liegt bei
OSPG6KA35571
9 CHRYSLER (USA) OSPG6FL35571; 35 03.04.2017 liegt bei
OSPG6KA35571
11 SEAT OSPG6FL35571; 35 03.04.2017 liegt bei
OSPG6KA35571
10 SKODA OSPG6FL35571; 35 03.04.2017 liegt bei
OSPG6KA35571
12 VOLKSWAGEN OSPG6FL35571; 35 03.04.2017 liegt bei
OSPG6KA35571
13 RENAULT OSPGHFL45601; 45 03.04.2017 liegt bei
OSPGHKA45601
14 FORD OSPGHFL45634; 45 03.04.2017 liegt bei
OSPGHFL45634;
OSPGHFL45634;
OSPGHKA45634
16 JAGUAR OSPGHFL45634; 45 03.04.2017 liegt bei
OSPGHFL45634;
OSPGHFL45634;
OSPGHKA45634
15 VOLVO OSPGHFL45634; 45 03.04.2017 liegt bei
OSPGHFL45634;
OSPGHFL45634;
OSPGHKA45634
17 CITROEN OSPGHFL45651; 45 03.04.2017 liegt bei
OSPGHKA45651
19 PEUGEOT OSPGHFL45651; 45 03.04.2017 liegt bei
OSPGHKA45651
18 VOLVO OSPGHFL45651; 45 03.04.2017 liegt bei
OSPGHKA45651
21 CHRYSLER (USA) OSPG8FL35651; 35 03.04.2017 liegt bei
OSPG8KA35651
22 FIAT OSPG8FL35651; 35 03.04.2017 liegt bei
OSPG8KA35651
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0041-16-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 50950
Fahrzeugteil: Sonderrad 8 J X 18 H2 Radtyp: OSPG
Antragsteller: Alcar Leichtmetallräder GmbH Stand: 03.04.2017
__________________________________________________________________________________________________________________
Seite: 6 von 9
23 OPEL, OPEL / VAUXHALL OSPG8FL35651; 35 03.04.2017 liegt bei
OSPG8KA35651
20 SAAB OSPG8FL35651; 35 03.04.2017 liegt bei
OSPG8KA35651
28 AUDI OSPG8FL35571; 35 03.04.2017 liegt bei
OSPG8FL35571;
OSPG8FL35571;
OSPG8KA35571
30 AUDI OSPG8FL48571; 48 03.04.2017 liegt bei
OSPG8KA48571
25 QUATTRO GmbH OSPG8FL35571; 35 03.04.2017 liegt bei
OSPG8FL35571;
OSPG8FL35571;
OSPG8KA35571
31 QUATTRO GmbH OSPG8FL48571; 48 03.04.2017 liegt bei
OSPG8KA48571
27 SEAT, SEAT, S.A. OSPG8FL35571; 35 03.04.2017 liegt bei
OSPG8FL35571;
OSPG8FL35571;
OSPG8KA35571
32 SEAT, SEAT, S.A. OSPG8FL48571; 48 03.04.2017 liegt bei
OSPG8KA48571
26 SKODA OSPG8FL35571; 35 03.04.2017 liegt bei
OSPG8FL35571;
OSPG8FL35571;
OSPG8KA35571
29 SKODA OSPG8FL48571; 48 03.04.2017 liegt bei
OSPG8KA48571
24 VOLKSWAGEN OSPG8FL35571; 35 03.04.2017 liegt bei
OSPG8FL35571;
OSPG8FL35571;
OSPG8KA35571
33 VOLKSWAGEN OSPG8FL48571; 48 03.04.2017 liegt bei
OSPG8KA48571
35 AUDI OSPG8FL35666; 35 03.04.2017 liegt bei
OSPG8KA35666
41 AUDI OSPG8FL48666; 48 03.04.2017 liegt bei
OSPG8KA48666
39 BMW AG OSPG8FL35666; 35 03.04.2017 liegt bei
OSPG8KA35666
42 BMW AG OSPG8FL48666; 48 03.04.2017 liegt bei
OSPG8KA48666
36 CHRYSLER (USA) OSPG8FL35666; 35 03.04.2017 liegt bei
OSPG8KA35666
34 DAIMLER BENZ, DAIMLER (D), OSPG8FL35666; 35 03.04.2017 liegt bei
MERCEDES-AMG, OSPG8KA35666
MERCEDES-BENZ
40 DAIMLER (D) OSPG8FL48666; 48 03.04.2017 liegt bei
OSPG8KA48666
37 Nissan International S. A. OSPG8FL35666; 35 03.04.2017 liegt bei
OSPG8KA35666

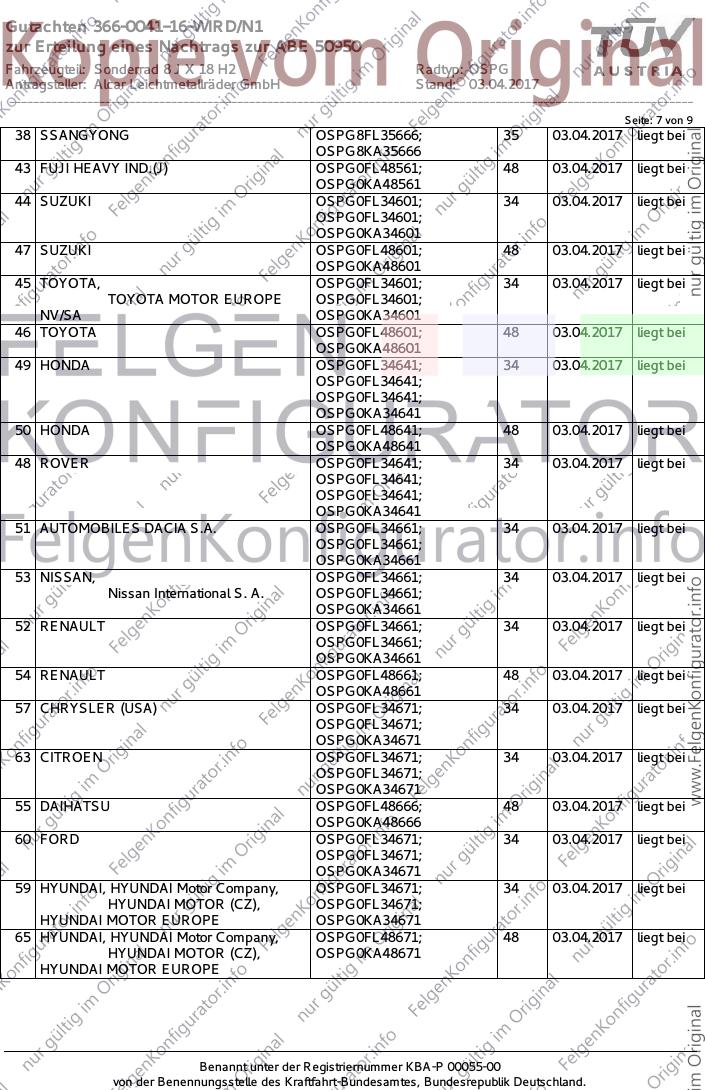

Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0041-16-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 50950
Fahrzeugteil: Sonderrad 8 J X 18 H2 Radtyp: OSPG
Antragsteller: Alcar Leichtmetallräder GmbH Stand: 03.04.2017
__________________________________________________________________________________________________________________
Seite: 7 von 9
38 SSANGYONG OSPG8FL35666; 35 03.04.2017 liegt bei
OSPG8KA35666
43 FUJI HEAVY IND.(J) OSPG0FL48561; 48 03.04.2017 liegt bei
OSPG0KA48561
44 SUZUKI OSPG0FL34601; 34 03.04.2017 liegt bei
OSPG0FL34601;
OSPG0KA34601
47 SUZUKI OSPG0FL48601; 48 03.04.2017 liegt bei
OSPG0KA48601
45 TOYOTA, OSPG0FL34601; 34 03.04.2017 liegt bei
TOYOTA MOTOR EUROPE OSPG0FL34601;
NV/SA OSPG0KA34601
46 TOYOTA OSPG0FL48601; 48 03.04.2017 liegt bei
OSPG0KA48601
49 HONDA OSPG0FL34641; 34 03.04.2017 liegt bei
OSPG0FL34641;
OSPG0FL34641;
OSPG0KA34641
50 HONDA OSPG0FL48641; 48 03.04.2017 liegt bei
OSPG0KA48641
48 ROVER OSPG0FL34641; 34 03.04.2017 liegt bei
OSPG0FL34641;
OSPG0FL34641;
OSPG0KA34641
51 AUTOMOBILES DACIA S.A. OSPG0FL34661; 34 03.04.2017 liegt bei
OSPG0FL34661;
OSPG0KA34661
53 NISSAN, OSPG0FL34661; 34 03.04.2017 liegt bei
Nissan International S. A. OSPG0FL34661;
OSPG0KA34661
52 RENAULT OSPG0FL34661; 34 03.04.2017 liegt bei
OSPG0FL34661;
OSPG0KA34661
54 RENAULT OSPG0FL48661; 48 03.04.2017 liegt bei
OSPG0KA48661
57 CHRYSLER (USA) OSPG0FL34671; 34 03.04.2017 liegt bei
OSPG0FL34671;
OSPG0KA34671
63 CITROEN OSPG0FL34671; 34 03.04.2017 liegt bei
OSPG0FL34671;
OSPG0KA34671
55 DAIHATSU OSPG0FL48666; 48 03.04.2017 liegt bei
OSPG0KA48666
60 FORD OSPG0FL34671; 34 03.04.2017 liegt bei
OSPG0FL34671;
OSPG0KA34671
59 HYUNDAI, HYUNDAI Motor Company, OSPG0FL34671; 34 03.04.2017 liegt bei
HYUNDAI MOTOR (CZ), OSPG0FL34671;
HYUNDAI MOTOR EUROPE OSPG0KA34671
65 HYUNDAI, HYUNDAI Motor Company, OSPG0FL48671; 48 03.04.2017 liegt bei
HYUNDAI MOTOR (CZ), OSPG0KA48671
HYUNDAI MOTOR EUROPE
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0041-16-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 50950
Fahrzeugteil: Sonderrad 8 J X 18 H2 Radtyp: OSPG
Antragsteller: Alcar Leichtmetallräder GmbH Stand: 03.04.2017
__________________________________________________________________________________________________________________
Seite: 8 von 9

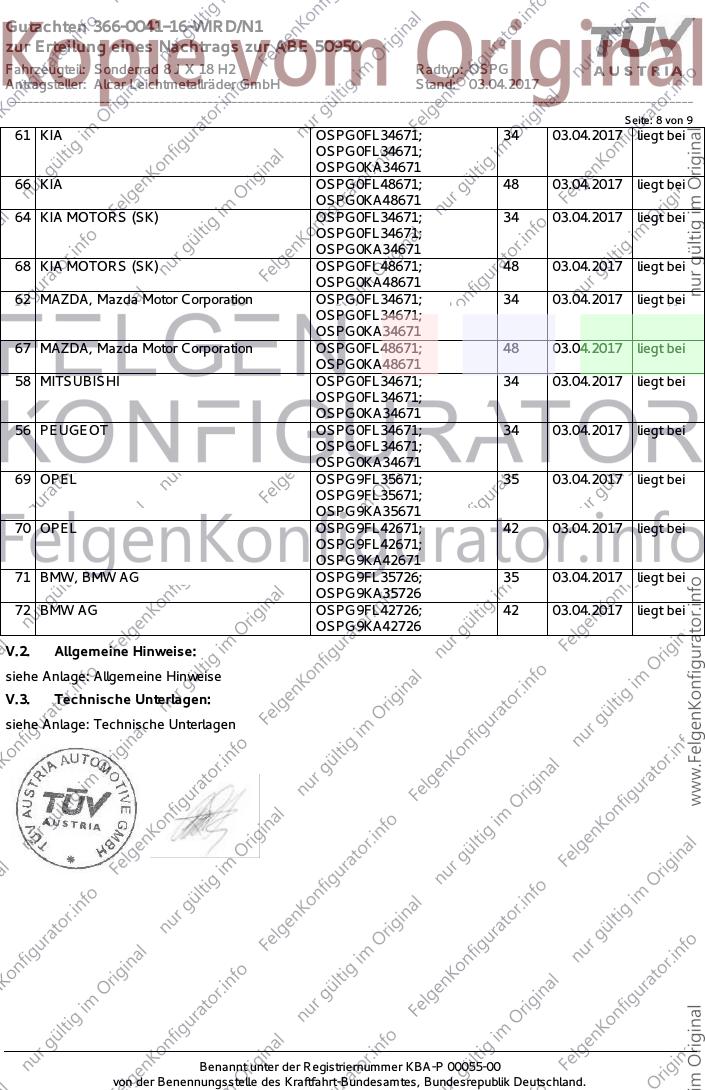

61 KIA OSPG0FL34671; 34 03.04.2017 liegt bei
OSPG0FL34671;
OSPG0KA34671
66 KIA OSPG0FL48671; 48 03.04.2017 liegt bei
OSPG0KA48671
64 KIA MOTORS (SK) OSPG0FL34671; 34 03.04.2017 liegt bei
OSPG0FL34671;
OSPG0KA34671
68 KIA MOTORS (SK) OSPG0FL48671; 48 03.04.2017 liegt bei
OSPG0KA48671
62 MAZDA, Mazda Motor Corporation OSPG0FL34671; 34 03.04.2017 liegt bei
OSPG0FL34671;
OSPG0KA34671
67 MAZDA, Mazda Motor Corporation OSPG0FL48671; 48 03.04.2017 liegt bei
OSPG0KA48671
58 MITSUBISHI OSPG0FL34671; 34 03.04.2017 liegt bei
OSPG0FL34671;
OSPG0KA34671
56 PEUGEOT OSPG0FL34671; 34 03.04.2017 liegt bei
OSPG0FL34671;
OSPG0KA34671
69 OPEL OSPG9FL35671; 35 03.04.2017 liegt bei
OSPG9FL35671;
OSPG9KA35671
70 OPEL OSPG9FL42671; 42 03.04.2017 liegt bei
OSPG9FL42671;
OSPG9KA42671
71 BMW, BMW AG OSPG9FL35726; 35 03.04.2017 liegt bei
OSPG9KA35726
72 BMW AG OSPG9FL42726; 42 03.04.2017 liegt bei
OSPG9KA42726
V.2. Allgemeine Hinweise:
siehe Anlage: Allgemeine Hinweise
V.3. Technische Unterlagen:
siehe Anlage: Technische Unterlagen
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0041-16-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 50950
Fahrzeugteil: Sonderrad 8 J X 18 H2 Radtyp: OSPG
Antragsteller: Alcar Leichtmetallräder GmbH Stand: 03.04.2017
__________________________________________________________________________________________________________________
Seite: 9 von 9

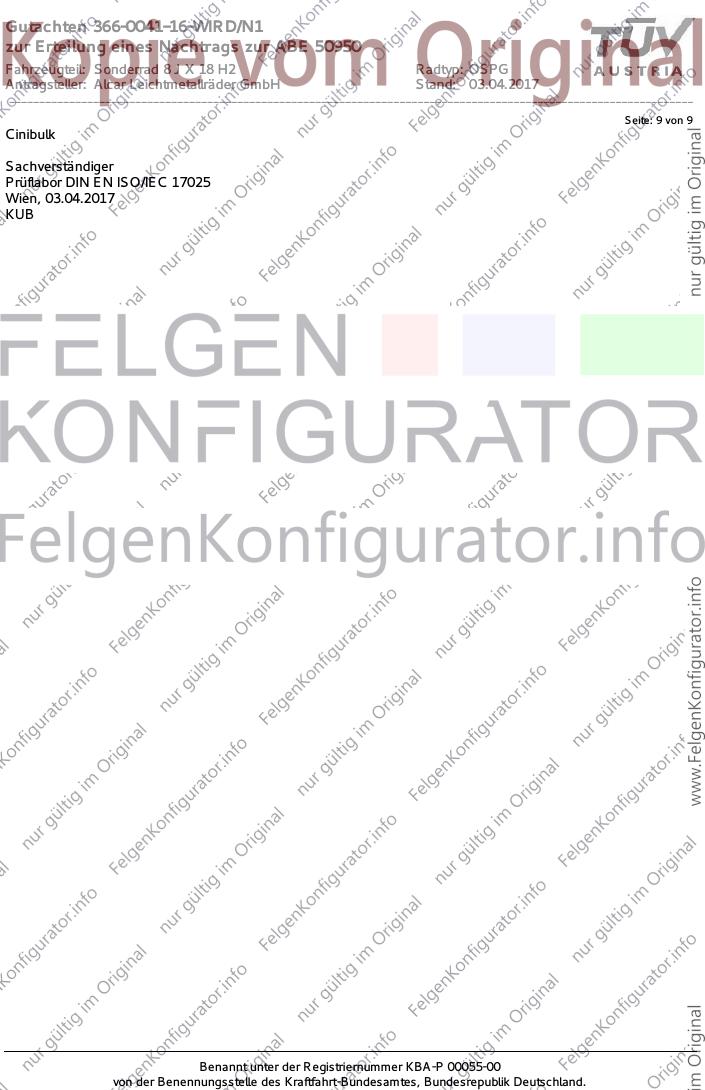

Cinibulk
Sachverständiger
Prüflabor DIN EN ISO/IEC 17025
Wien, 03.04.2017
KUB
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0041-16-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 50950
ANLAGE: 14 FORD Radtyp: OSPG
Hersteller: Alcar Leichtmetallräder GmbH Stand: 03.04.2017
__________________________________________________________________________________________________________________
Seite: 1 von 10

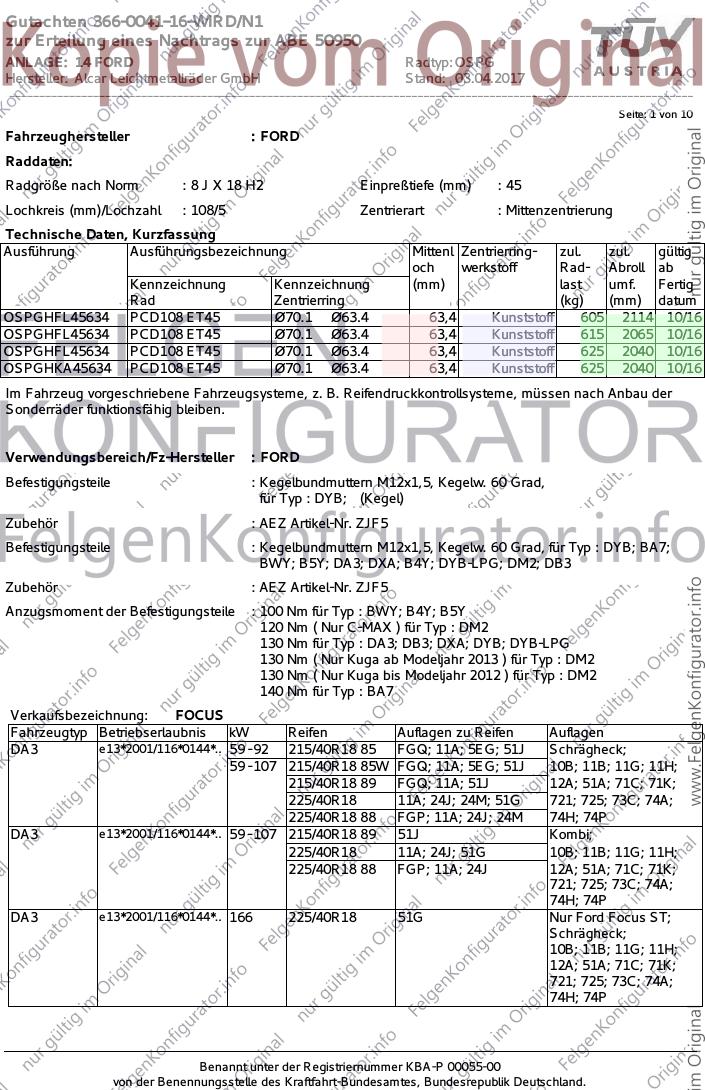

Fahrzeughersteller : FORD
Raddaten:
Radgröße nach Norm : 8 J X 18 H2 Einpreßtiefe (mm) : 45
Lochkreis (mm)/Lochzahl : 108/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
OSPGHFL45634 PCD108 ET45 Ø70.1 Ø63.4 63,4 Kunststoff 605 2114 10/16
OSPGHFL45634 PCD108 ET45 Ø70.1 Ø63.4 63,4 Kunststoff 615 2065 10/16
OSPGHFL45634 PCD108 ET45 Ø70.1 Ø63.4 63,4 Kunststoff 625 2040 10/16
OSPGHKA45634 PCD108 ET45 Ø70.1 Ø63.4 63,4 Kunststoff 625 2040 10/16
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : FORD
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad,
für Typ : DYB; (Kegel)
Zubehör : AEZ Artikel-Nr. ZJF5
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad, für Typ : DYB; BA7;
BWY; B5Y; DA3; DXA; B4Y; DYB-LPG; DM2; DB3
Zubehör : AEZ Artikel-Nr. ZJF5
Anzugsmoment der Befestigungsteile : 100 Nm für Typ : BWY; B4Y; B5Y
120 Nm ( Nur C-MAX ) für Typ : DM2
130 Nm für Typ : DA3; DB3; DXA; DYB; DYB-LPG
130 Nm ( Nur Kuga ab Modeljahr 2013 ) für Typ : DM2
130 Nm ( Nur Kuga bis Modeljahr 2012 ) für Typ : DM2
140 Nm für Typ : BA7
Verkaufsbezeichnung: FOCUS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DA3 e13*2001/116*0144*.. 59 - 92 215/40R18 85 FGQ; 11A; 5EG; 51J Schrägheck;
59 - 107 215/40R18 85W FGQ; 11A; 5EG; 51J 10B; 11B; 11G; 11H;
215/40R18 89 FGQ; 11A; 51J 12A; 51A; 71C; 71K;
225/40R18 11A; 24J; 24M; 51G 721; 725; 73C; 74A;
225/40R18 88 FGP; 11A; 24J; 24M 74H; 74P
DA3 e13*2001/116*0144*.. 59 - 107 215/40R18 89 51J Kombi;
225/40R18 11A; 24J; 51G 10B; 11B; 11G; 11H;
225/40R18 88 FGP; 11A; 24J 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H; 74P
DA3 e13*2001/116*0144*.. 166 225/40R18 51G Nur Ford Focus ST;
Schrägheck;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H; 74P

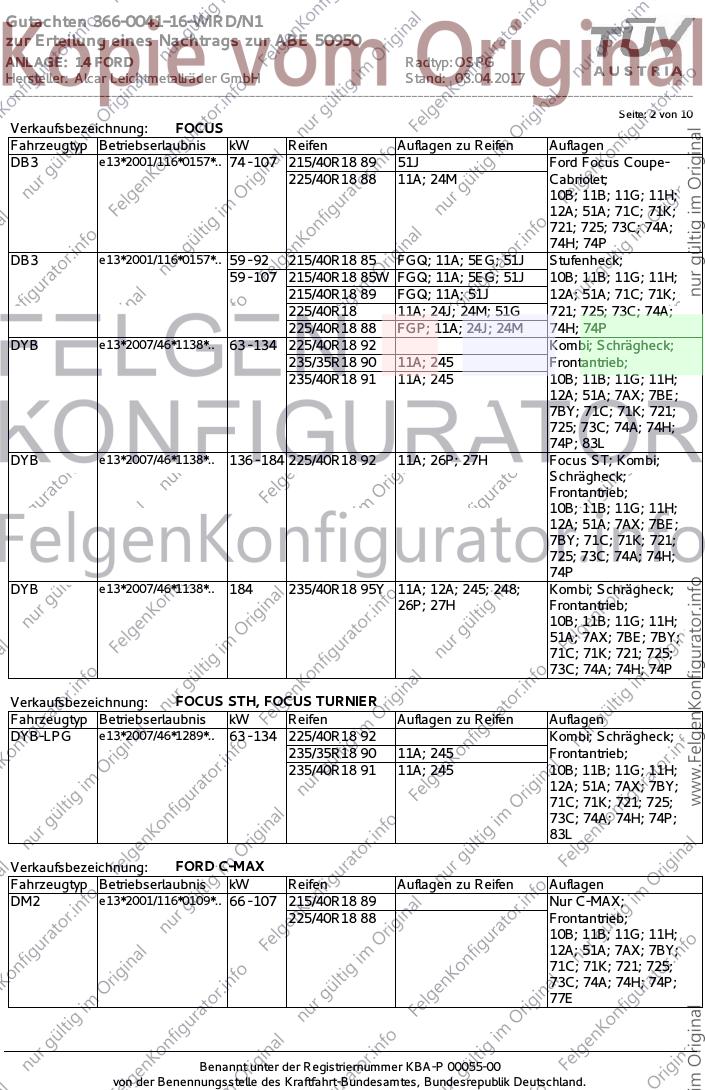

Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0041-16-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 50950
ANLAGE: 14 FORD Radtyp: OSPG
Hersteller: Alcar Leichtmetallräder GmbH Stand: 03.04.2017
__________________________________________________________________________________________________________________
Seite: 2 von 10
Verkaufsbezeichnung: FOCUS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DB3 e13*2001/116*0157*.. 74 - 107 215/40R18 89 51J Ford Focus Coupe-
225/40R18 88 11A; 24M Cabriolet;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H; 74P
DB3 e13*2001/116*0157*.. 59 - 92 215/40R18 85 FGQ; 11A; 5EG; 51J Stufenheck;
59 - 107 215/40R18 85W FGQ; 11A; 5EG; 51J 10B; 11B; 11G; 11H;
215/40R18 89 FGQ; 11A; 51J 12A; 51A; 71C; 71K;
225/40R18 11A; 24J; 24M; 51G 721; 725; 73C; 74A;
225/40R18 88 FGP; 11A; 24J; 24M 74H; 74P
DYB e13*2007/46*1138*.. 63 - 134 225/40R18 92 Kombi; Schrägheck;
235/35R18 90 11A; 245 Frontantrieb;
235/40R18 91 11A; 245 10B; 11B; 11G; 11H;
12A; 51A; 7AX; 7BE;
7BY; 71C; 71K; 721;
725; 73C; 74A; 74H;
74P; 83L
DYB e13*2007/46*1138*.. 136 - 184 225/40R18 92 11A; 26P; 27H Focus ST; Kombi;
Schrägheck;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 7AX; 7BE;
7BY; 71C; 71K; 721;
725; 73C; 74A; 74H;
74P
DYB e13*2007/46*1138*.. 184 235/40R18 95Y 11A; 12A; 245; 248; Kombi; Schrägheck;
26P; 27H Frontantrieb;
10B; 11B; 11G; 11H;
51A; 7AX; 7BE; 7BY;
71C; 71K; 721; 725;
73C; 74A; 74H; 74P
Verkaufsbezeichnung: FOCUS STH, FOCUS TURNIER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DYB-LPG e13*2007/46*1289*.. 63 - 134 225/40R18 92 Kombi; Schrägheck;
235/35R18 90 11A; 245 Frontantrieb;
235/40R18 91 11A; 245 10B; 11B; 11G; 11H;
12A; 51A; 7AX; 7BY;
71C; 71K; 721; 725;
73C; 74A; 74H; 74P;
83L
Verkaufsbezeichnung: FORD C-MAX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DM2 e13*2001/116*0109*.. 66 - 107 215/40R18 89 Nur C-MAX;
225/40R18 88 Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 7AX; 7BY;
71C; 71K; 721; 725;
73C; 74A; 74H; 74P;
77E
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0041-16-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 50950
ANLAGE: 14 FORD Radtyp: OSPG
Hersteller: Alcar Leichtmetallräder GmbH Stand: 03.04.2017
__________________________________________________________________________________________________________________
Seite: 3 von 10

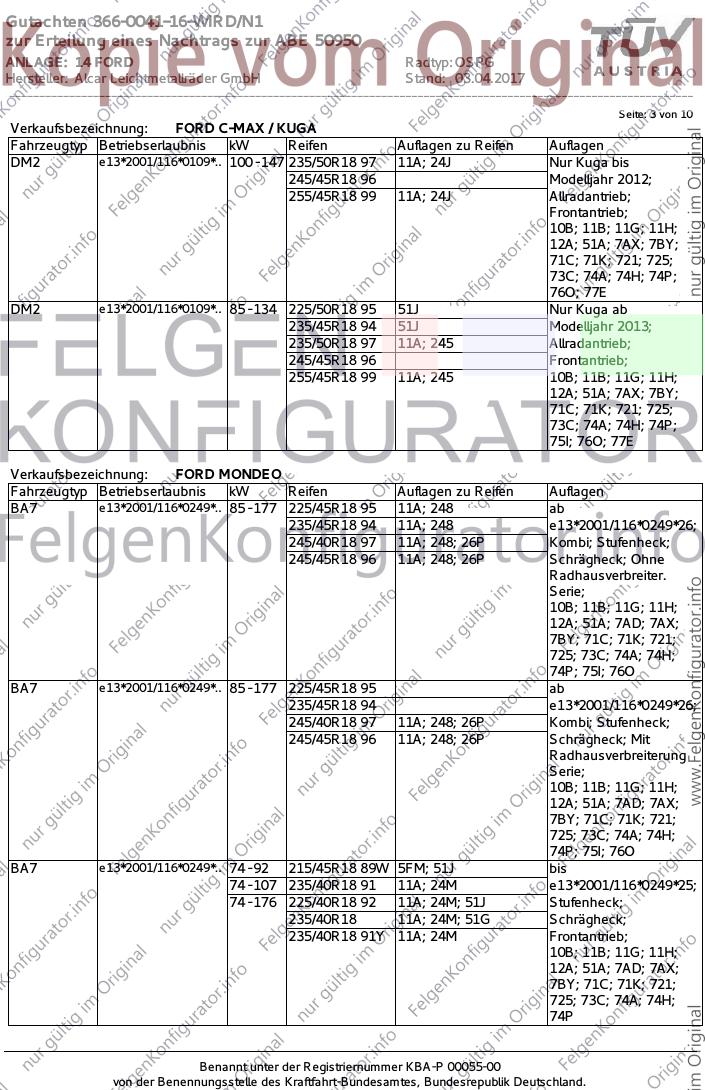

Verkaufsbezeichnung: FORD C-MAX / KUGA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DM2 e13*2001/116*0109*.. 100 - 147 235/50R18 97 11A; 24J Nur Kuga bis
245/45R18 96 Modelljahr 2012;
255/45R18 99 11A; 24J Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 7AX; 7BY;
71C; 71K; 721; 725;
73C; 74A; 74H; 74P;
76O; 77E
DM2 e13*2001/116*0109*.. 85 - 134 225/50R18 95 51J Nur Kuga ab
235/45R18 94 51J Modelljahr 2013;
235/50R18 97 11A; 245 Allradantrieb;
245/45R18 96 Frontantrieb;
255/45R18 99 11A; 245 10B; 11B; 11G; 11H;
12A; 51A; 7AX; 7BY;
71C; 71K; 721; 725;
73C; 74A; 74H; 74P;
75I; 76O; 77E
Verkaufsbezeichnung: FORD MONDEO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BA7 e13*2001/116*0249*.. 85 - 177 225/45R18 95 11A; 248 ab
235/45R18 94 11A; 248 e13*2001/116*0249*26;
245/40R18 97 11A; 248; 26P Kombi; Stufenheck;
245/45R18 96 11A; 248; 26P Schrägheck; Ohne
Radhausverbreiter.
Serie;
10B; 11B; 11G; 11H;
12A; 51A; 7AD; 7AX;
7BY; 71C; 71K; 721;
725; 73C; 74A; 74H;
74P; 75I; 76O
BA7 e13*2001/116*0249*.. 85 - 177 225/45R18 95 ab
235/45R18 94 e13*2001/116*0249*26;
245/40R18 97 11A; 248; 26P Kombi; Stufenheck;
245/45R18 96 11A; 248; 26P Schrägheck; Mit
Radhausverbreiterung
Serie;
10B; 11B; 11G; 11H;
12A; 51A; 7AD; 7AX;
7BY; 71C; 71K; 721;
725; 73C; 74A; 74H;
74P; 75I; 76O
BA7 e13*2001/116*0249*.. 74 - 92 215/45R18 89W 5FM; 51J bis
74 - 107 235/40R18 91 11A; 24M e13*2001/116*0249*25;
74 - 176 225/40R18 92 11A; 24M; 51J Stufenheck;
235/40R18 11A; 24M; 51G Schrägheck;
235/40R18 91Y 11A; 24M Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 7AD; 7AX;
7BY; 71C; 71K; 721;
725; 73C; 74A; 74H;
74P
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0041-16-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 50950
ANLAGE: 14 FORD Radtyp: OSPG
Hersteller: Alcar Leichtmetallräder GmbH Stand: 03.04.2017
__________________________________________________________________________________________________________________
Seite: 4 von 10

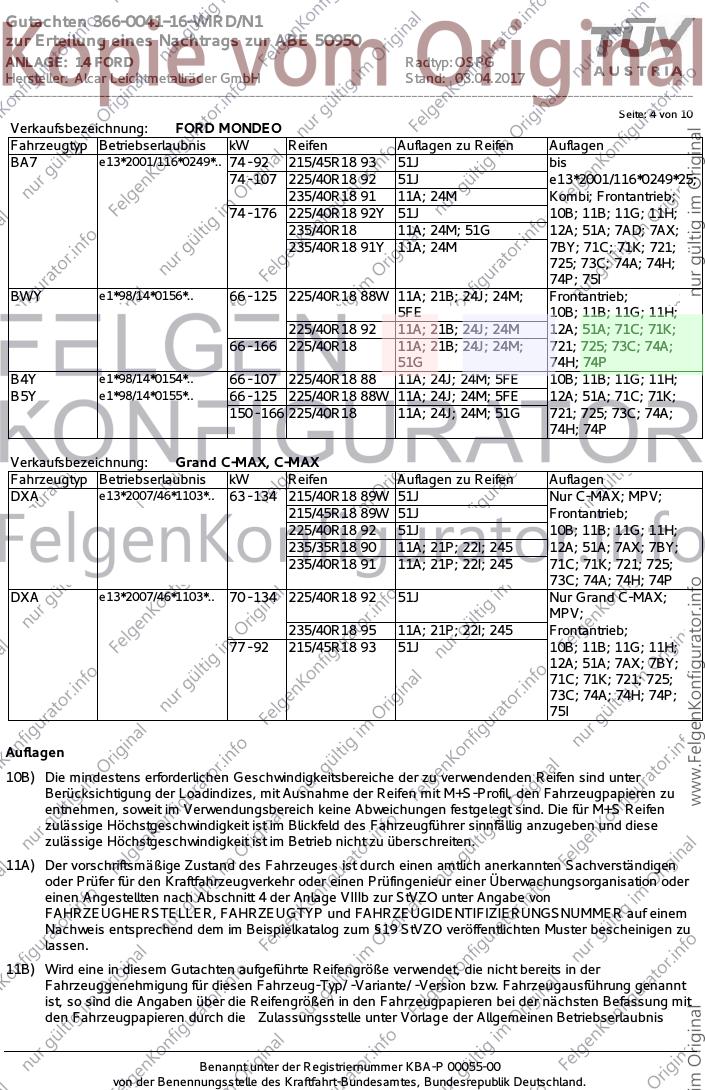

Verkaufsbezeichnung: FORD MONDEO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BA7 e13*2001/116*0249*.. 74 - 92 215/45R18 93 51J bis
74 - 107 225/40R18 92 51J e13*2001/116*0249*25;
235/40R18 91 11A; 24M Kombi; Frontantrieb;
74 - 176 225/40R18 92Y 51J 10B; 11B; 11G; 11H;
235/40R18 11A; 24M; 51G 12A; 51A; 7AD; 7AX;
235/40R18 91Y 11A; 24M 7BY; 71C; 71K; 721;
725; 73C; 74A; 74H;
74P; 75I
BWY e1*98/14*0156*.. 66 - 125 225/40R18 88W 11A; 21B; 24J; 24M; Frontantrieb;
5FE 10B; 11B; 11G; 11H;
225/40R18 92 11A; 21B; 24J; 24M 12A; 51A; 71C; 71K;
66 - 166 225/40R18 11A; 21B; 24J; 24M; 721; 725; 73C; 74A;
51G 74H; 74P
B4Y e1*98/14*0154*.. 66 - 107 225/40R18 88 11A; 24J; 24M; 5FE 10B; 11B; 11G; 11H;
B5Y e1*98/14*0155*.. 66 - 125 225/40R18 88W 11A; 24J; 24M; 5FE 12A; 51A; 71C; 71K;
150 - 166 225/40R18 11A; 24J; 24M; 51G 721; 725; 73C; 74A;
74H; 74P
Verkaufsbezeichnung: Grand C-MAX, C-MAX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DXA e13*2007/46*1103*.. 63 - 134 215/40R18 89W 51J Nur C-MAX; MPV;
215/45R18 89W 51J Frontantrieb;
225/40R18 92 51J 10B; 11B; 11G; 11H;
235/35R18 90 11A; 21P; 22I; 245 12A; 51A; 7AX; 7BY;
235/40R18 91 11A; 21P; 22I; 245 71C; 71K; 721; 725;
73C; 74A; 74H; 74P
DXA e13*2007/46*1103*.. 70 - 134 225/40R18 92 51J Nur Grand C-MAX;
MPV;
235/40R18 95 11A; 21P; 22I; 245 Frontantrieb;
77 - 92 215/45R18 93 51J 10B; 11B; 11G; 11H;
12A; 51A; 7AX; 7BY;
71C; 71K; 721; 725;
73C; 74A; 74H; 74P;
75I
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindizes, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und diese
zulässige Höchstgeschwindigkeit ist im Betrieb nicht zu überschreiten.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0041-16-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 50950
ANLAGE: 14 FORD Radtyp: OSPG
Hersteller: Alcar Leichtmetallräder GmbH Stand: 03.04.2017
__________________________________________________________________________________________________________________
Seite: 5 von 10
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21P) Durch Anlegen bzw. Bearbeiten der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel
über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache
Nennbreite des Reifens) herzustellen.
22I) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0041-16-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 50950
ANLAGE: 14 FORD Radtyp: OSPG
Hersteller: Alcar Leichtmetallräder GmbH Stand: 03.04.2017
__________________________________________________________________________________________________________________
Seite: 6 von 10
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
5EG) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1030kg.
5FE) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1120kg.
5FM) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1160kg.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74H) Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungsschrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0041-16-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 50950
ANLAGE: 14 FORD Radtyp: OSPG
Hersteller: Alcar Leichtmetallräder GmbH Stand: 03.04.2017
__________________________________________________________________________________________________________________
Seite: 7 von 10

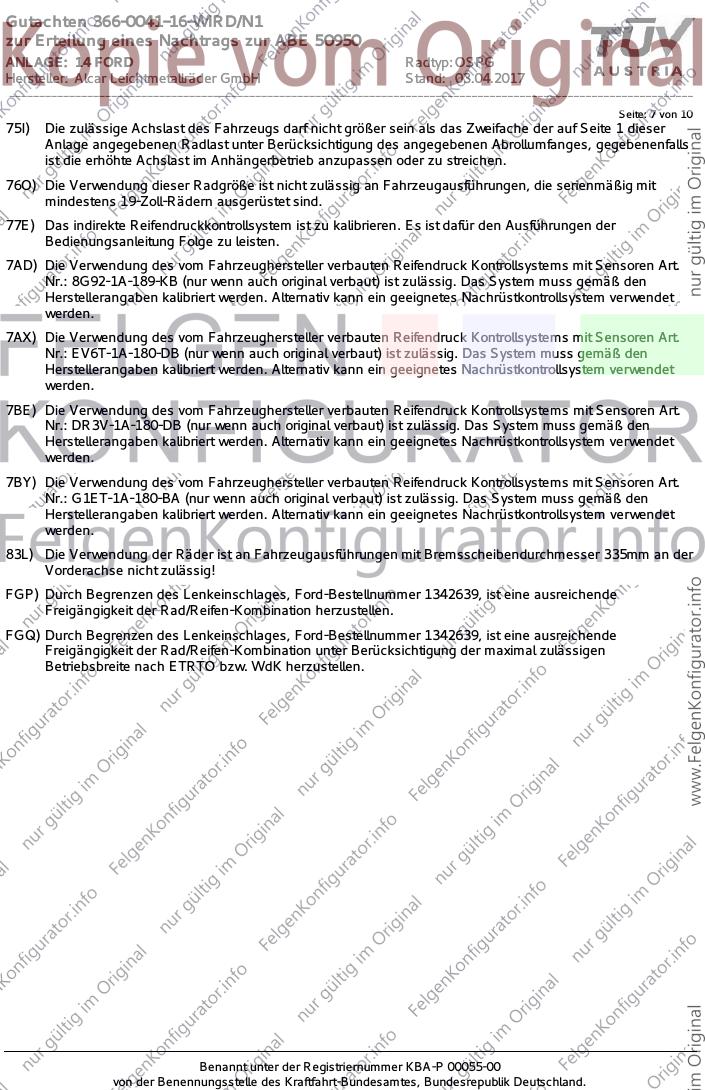

75I) Die zulässige Achslast des Fahrzeugs darf nicht größer sein als das Zweifache der auf Seite 1 dieser
Anlage angegebenen Radlast unter Berücksichtigung des angegebenen Abrollumfanges, gegebenenfalls
ist die erhöhte Achslast im Anhängerbetrieb anzupassen oder zu streichen.
76O) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 19-Zoll-Rädern ausgerüstet sind.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
7AD) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 8G92-1A-189-KB (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7AX) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: EV6T-1A-180-DB (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7BE) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: DR3V-1A-180-DB (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7BY) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: G1ET-1A-180-BA (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
83L) Die Verwendung der Räder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 335mm an der
Vorderachse nicht zulässig!
FGP) Durch Begrenzen des Lenkeinschlages, Ford-Bestellnummer 1342639, ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination herzustellen.
FGQ) Durch Begrenzen des Lenkeinschlages, Ford-Bestellnummer 1342639, ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen
Betriebsbreite nach ETRTO bzw. WdK herzustellen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0041-16-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 50950
ANLAGE: 14 FORD Radtyp: OSPG
Hersteller: Alcar Leichtmetallräder GmbH Stand: 03.04.2017
__________________________________________________________________________________________________________________
Seite: 8 von 10

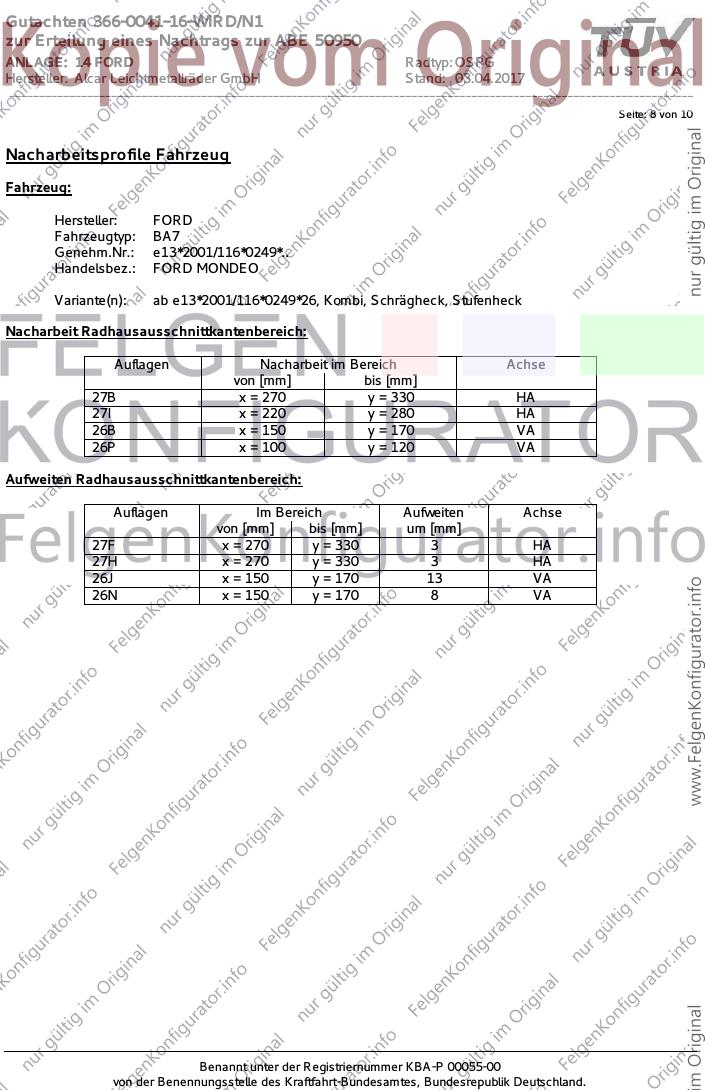

Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: FORD
Fahrzeugtyp: BA7
Genehm.Nr.: e13*2001/116*0249*..
Handelsbez.: FORD MONDEO
Variante(n): ab e13*2001/116*0249*26, Kombi, Schrägheck, Stufenheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27B x = 270 y = 330 HA
27I x = 220 y = 280 HA
26B x = 150 y = 170 VA
26P x = 100 y = 120 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27F x = 270 y = 330 3 HA
27H x = 270 y = 330 3 HA
26J x = 150 y = 170 13 VA
26N x = 150 y = 170 8 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0041-16-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 50950
ANLAGE: 14 FORD Radtyp: OSPG
Hersteller: Alcar Leichtmetallräder GmbH Stand: 03.04.2017
__________________________________________________________________________________________________________________
Seite: 9 von 10
Fahrzeug:
Hersteller: FORD
Fahrzeugtyp: DYB
Genehm.Nr.: e13*2007/46*1138*..
Handelsbez.: FOCUS
Variante(n): Frontantrieb, Kombi, Schrägheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 270 y = 300 VA
26B x = 320 y = 350 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27F x = 300 y = 350 25 HA
27H x = 300 y = 350 8 HA
26J x = 320 y = 350 15 VA
26N x = 320 y = 350 8 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0041-16-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 50950
ANLAGE: 14 FORD Radtyp: OSPG
Hersteller: Alcar Leichtmetallräder GmbH Stand: 03.04.2017
__________________________________________________________________________________________________________________
Seite: 10 von 10
Fahrzeug:
Hersteller: FORD
Fahrzeugtyp: DYB
Genehm.Nr.: e13*2007/46*1138*..
Handelsbez.: FOCUS
Variante(n): Frontantrieb, Kombi, Schrägheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 270 y = 300 VA
26B x = 320 y = 350 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27F x = 300 y = 350 24 HA
27H x = 300 y = 350 8 HA
26J x = 320 y = 350 18 VA
26N x = 320 y = 350 8 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
