ABE: 47667
Design:
C 16
Radnummer:
C16 656 45 16S
Daten:
6.5x16" ET45 LK5/120/72.6
CMS 466/26
CMS Automotive Trading GmbH
SAP Allee 2 ‐ D‐68789 St. Leon‐Rot ‐ Tel.: +49 (0) 6227 35838‐0 ‐ Fax : +49 (0) 6227 35838‐33 ‐ Mailto: info@cms‐wheels.de

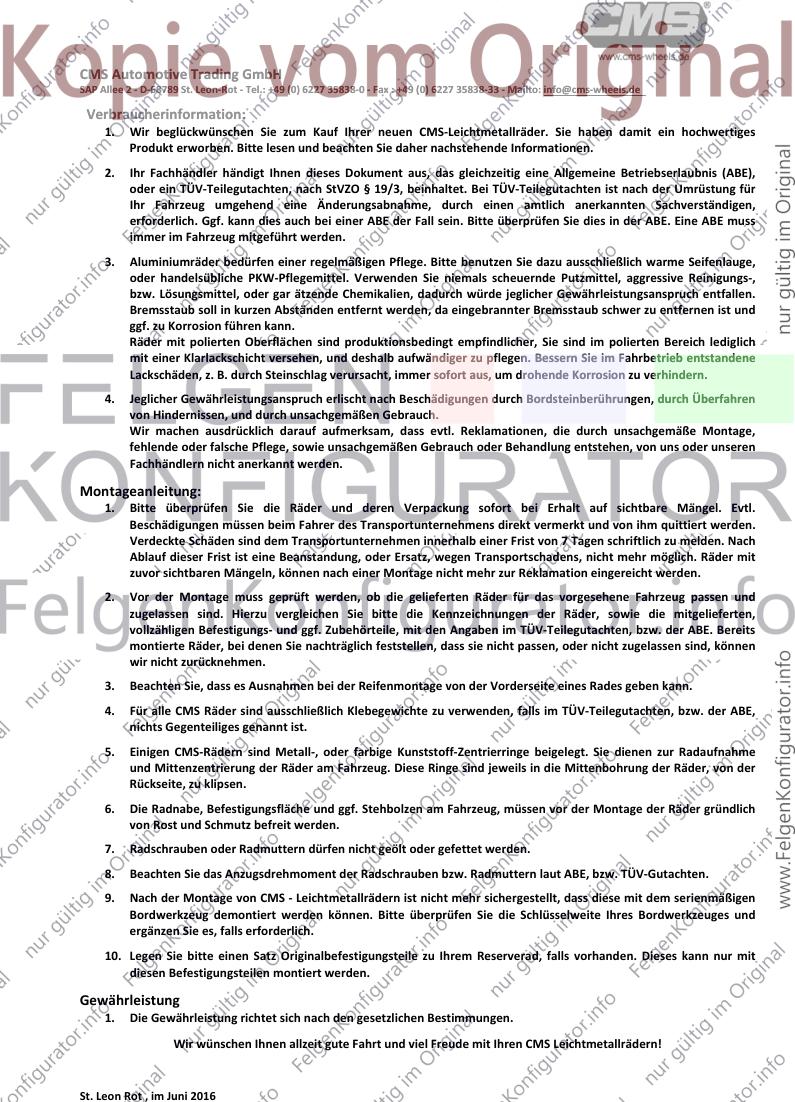

Verbraucherinformation:
1. Wir beglückwünschen Sie zum Kauf Ihrer neuen CMS‐Leichtmetallräder. Sie haben damit ein hochwertiges
Produkt erworben. Bitte lesen und beachten Sie daher nachstehende Informationen.
2. Ihr Fachhändler händigt Ihnen dieses Dokument aus, das gleichzeitig eine Allgemeine Betriebserlaubnis (ABE),
oder ein TÜV‐Teilegutachten, nach StVZO § 19/3, beinhaltet. Bei TÜV‐Teilegutachten ist nach der Umrüstung für
Ihr Fahrzeug umgehend eine Änderungsabnahme, durch einen amtlich anerkannten Sachverständigen,
erforderlich. Ggf. kann dies auch bei einer ABE der Fall sein. Bitte überprüfen Sie dies in der ABE. Eine ABE muss
immer im Fahrzeug mitgeführt werden.
3. Aluminiumräder bedürfen einer regelmäßigen Pflege. Bitte benutzen Sie dazu ausschließlich warme Seifenlauge,
oder handelsübliche PKW‐Pflegemittel. Verwenden Sie niemals scheuernde Putzmittel, aggressive Reinigungs‐,
bzw. Lösungsmittel, oder gar ätzende Chemikalien, dadurch würde jeglicher Gewährleistungsanspruch entfallen.
Bremsstaub soll in kurzen Abständen entfernt werden, da eingebrannter Bremsstaub schwer zu entfernen ist und
ggf. zu Korrosion führen kann.
Räder mit polierten Oberflächen sind produktionsbedingt empfindlicher, Sie sind im polierten Bereich lediglich
mit einer Klarlackschicht versehen, und deshalb aufwändiger zu pflegen. Bessern Sie im Fahrbetrieb entstandene
Lackschäden, z. B. durch Steinschlag verursacht, immer sofort aus, um drohende Korrosion zu verhindern.
4. Jeglicher Gewährleistungsanspruch erlischt nach Beschädigungen durch Bordsteinberührungen, durch Überfahren
von Hindernissen, und durch unsachgemäßen Gebrauch.
Wir machen ausdrücklich darauf aufmerksam, dass evtl. Reklamationen, die durch unsachgemäße Montage,
fehlende oder falsche Pflege, sowie unsachgemäßen Gebrauch oder Behandlung entstehen, von uns oder unseren
Fachhändlern nicht anerkannt werden.
Montageanleitung:
1. Bitte überprüfen Sie die Räder und deren Verpackung sofort bei Erhalt auf sichtbare Mängel. Evtl.
Beschädigungen müssen beim Fahrer des Transportunternehmens direkt vermerkt und von ihm quittiert werden.
Verdeckte Schäden sind dem Transportunternehmen innerhalb einer Frist von 7 Tagen schriftlich zu melden. Nach
Ablauf dieser Frist ist eine Beanstandung, oder Ersatz, wegen Transportschadens, nicht mehr möglich. Räder mit
zuvor sichtbaren Mängeln, können nach einer Montage nicht mehr zur Reklamation eingereicht werden.
2. Vor der Montage muss geprüft werden, ob die gelieferten Räder für das vorgesehene Fahrzeug passen und
zugelassen sind. Hierzu vergleichen Sie bitte die Kennzeichnungen der Räder, sowie die mitgelieferten,
vollzähligen Befestigungs‐ und ggf. Zubehörteile, mit den Angaben im TÜV‐Teilegutachten, bzw. der ABE. Bereits
montierte Räder, bei denen Sie nachträglich feststellen, dass sie nicht passen, oder nicht zugelassen sind, können
wir nicht zurücknehmen.
3. Beachten Sie, dass es Ausnahmen bei der Reifenmontage von der Vorderseite eines Rades geben kann.
4. Für alle CMS Räder sind ausschließlich Klebegewichte zu verwenden, falls im TÜV‐Teilegutachten, bzw. der ABE,
nichts Gegenteiliges genannt ist.
5. Einigen CMS‐Rädern sind Metall‐, oder farbige Kunststoff‐Zentrierringe beigelegt. Sie dienen zur Radaufnahme
und Mittenzentrierung der Räder am Fahrzeug. Diese Ringe sind jeweils in die Mittenbohrung der Räder, von der
Rückseite, zu klipsen.
6. Die Radnabe, Befestigungsfläche und ggf. Stehbolzen am Fahrzeug, müssen vor der Montage der Räder gründlich
von Rost und Schmutz befreit werden.
7. Radschrauben oder Radmuttern dürfen nicht geölt oder gefettet werden.
8. Beachten Sie das Anzugsdrehmoment der Radschrauben bzw. Radmuttern laut ABE, bzw. TÜV‐Gutachten.
9. Nach der Montage von CMS ‐ Leichtmetallrädern ist nicht mehr sichergestellt, dass diese mit dem serienmäßigen
Bordwerkzeug demontiert werden können. Bitte überprüfen Sie die Schlüsselweite Ihres Bordwerkzeuges und
ergänzen Sie es, falls erforderlich.
10. Legen Sie bitte einen Satz Originalbefestigungsteile zu Ihrem Reserverad, falls vorhanden. Dieses kann nur mit
diesen Befestigungsteilen montiert werden.
Gewährleistung
1. Die Gewährleistung richtet sich nach den gesetzlichen Bestimmungen.
Wir wünschen Ihnen allzeit gute Fahrt und viel Freude mit Ihren CMS Leichtmetallrädern!
St. Leon Rot , im Juni 2016
Kraftfahrt-Bundesamt
DE-24932 Flensburg

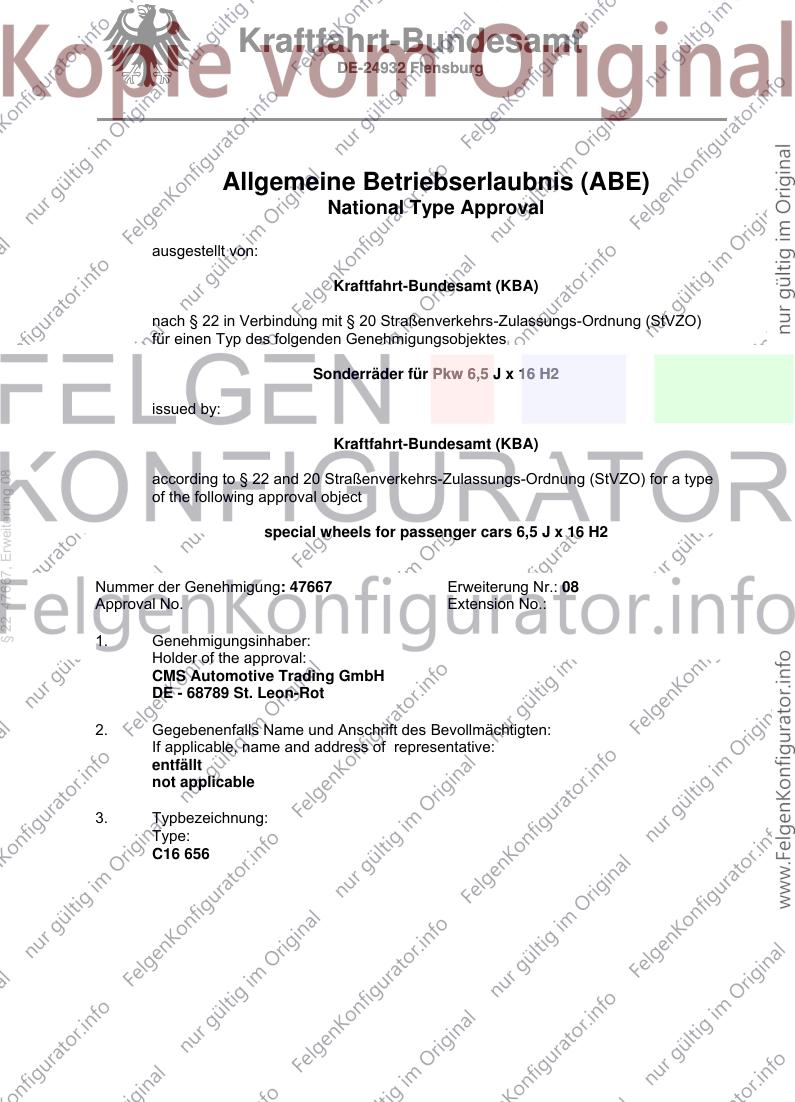

Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 6,5 J x 16 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
§ 22 47667, Erweiterung 08
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
special wheels for passenger cars 6,5 J x 16 H2
Nummer der Genehmigung: 47667 Erweiterung Nr.: 08
Approval No. Extension No.:
1. Genehmigungsinhaber:
Holder of the approval:
CMS Automotive Trading GmbH
DE - 68789 St. Leon-Rot
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
entfällt
not applicable
3. Typbezeichnung:
Type:
C16 656
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der Genehmigung: 47667 Erweiterung Nr.: 08
Approval No. Extension No.:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
§ 22 47667, Erweiterung 08
Genehmigungszeichen
Approval identification
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
an der Innen- bzw. Außenseite des Rades
on the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
TÜV AUSTRIA AUTOMOTIVE GMBH
AT-1230 Wien
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
24.04.2018
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
366-0463-08-WIRD/N8
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Nummer der Genehmigung: 47667 Erweiterung Nr.: 08
Approval No. Extension No.:
9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:

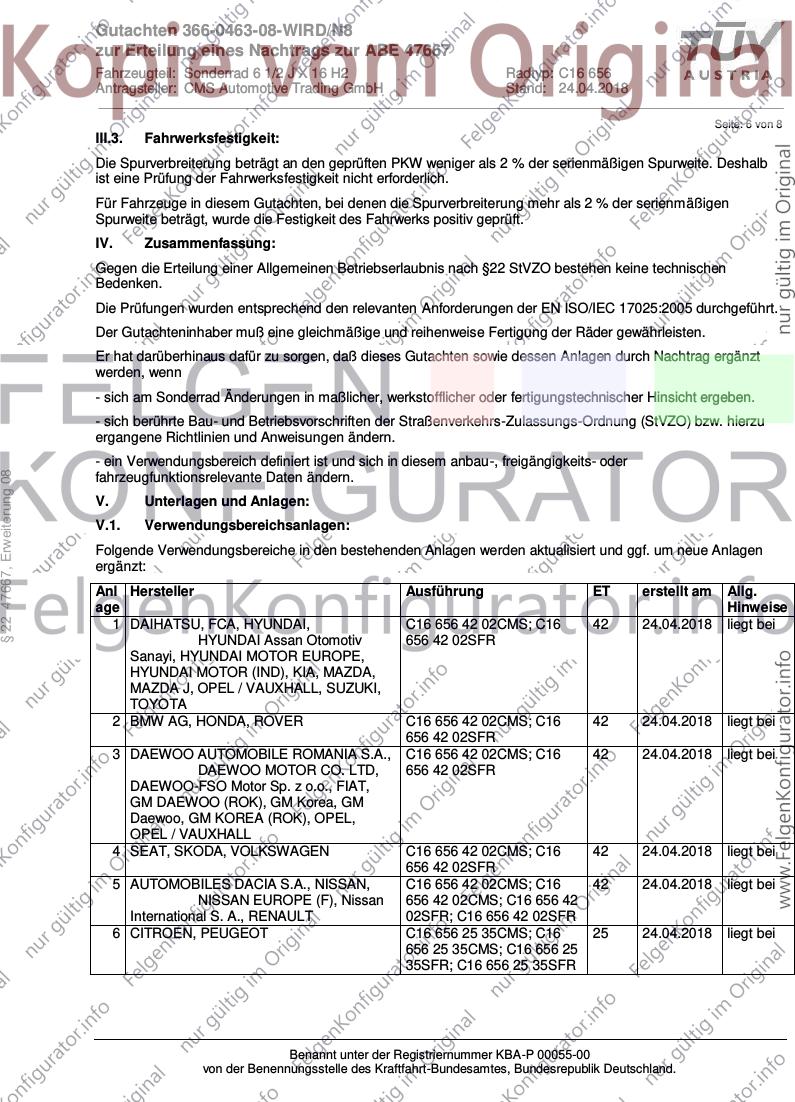

Anlage/n zum Prüfbericht
Annex/es of the test report
1 - 27
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
§ 22 47667, Erweiterung 08
conditions.
10. Bemerkungen:
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
Die Anforderungen des Artikels 31, Absätze 5, 6, 8, 9 und 12 der Richtlinie
2007/46/EG - Verkauf und Inbetriebnahme von Teilen oder Ausrüstungen,
von denen ein erhebliches Risiko für das einwandfreie Funktionieren
wesentlicher Systeme ausgehen kann - sind sinngemäß erfüllt.
The requirements of Article 31, paragraphs 5, 6, 8, 9 and 12 of directive
2007/46/EC - Sale and entry into service of parts or equipment which
are capable of posing a significant risk to the correct functioning of
essential systems - are met.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
siehe Prüfbericht
see test report
12. Die Genehmigung wird erweitert
Approval extended
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Nummer der Genehmigung: 47667 Erweiterung Nr.: 08
Approval No. Extension No.:
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
siehe Punkt 0. des Prüfberichts
see point 0. of the test report
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 08.05.2018
Date:
16. Unterschrift: Im Auftrag
Signature:
§ 22 47667, Erweiterung 08
17. Beigefügt ist eine Liste der Genehmigungsunterlagen, die bei der zuständigen
Genehmigungsbehörde hinterlegt sind und von denen eine Kopie auf Anfrage
erhältlich ist.
Annexed is a list of documents making up the approval file, deposited with the
competent authority which granted approval, a copy can be obtained on request.
- Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
- Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
- Beschreibungsunterlagen
Information package
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
Nummer der Genehmigung: 47667 Erweiterung Nr.: 08
Approval No. Extension No.:
Ausgabedatum: 02.05.2011 letztes Änderungsdatum: 08.05.2018
Date of issue: last date of amendment:
1. Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
2. Beschreibungsbogen Nr.: Datum:
Information document No.: Date
C16 656 11.03.2009
§ 22 47667, Erweiterung 08
C16 656 25.03.2017
3. Prüfbericht(e) Nr.: Datum:
Test report(s) No.: Date
366-0463-08-MURD 15.07.2009
366-0463-08-WIRD/N1 28.10.2010
366-0463-08-WIRD/N2 17.12.2012
366-0463-08-WIRD/N3 13.03.2014
366-0463-08-WIRD/N4 10.04.2015
366-0463-08-WIRD/N5 10.11.2015
366-0463-08-WIRD/N6 02.05.2016
366-0463-08-WIRD/N7 19.06.2017
366-0463-08-WIRD/N8 24.04.2018
4. Beschreibung der Änderungen:
Description of the changes:
siehe Punkt 0. des Prüfberichts
see point 0. of the technical report
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der Genehmigung: 47667, Erweiterung 08
- Anlage -

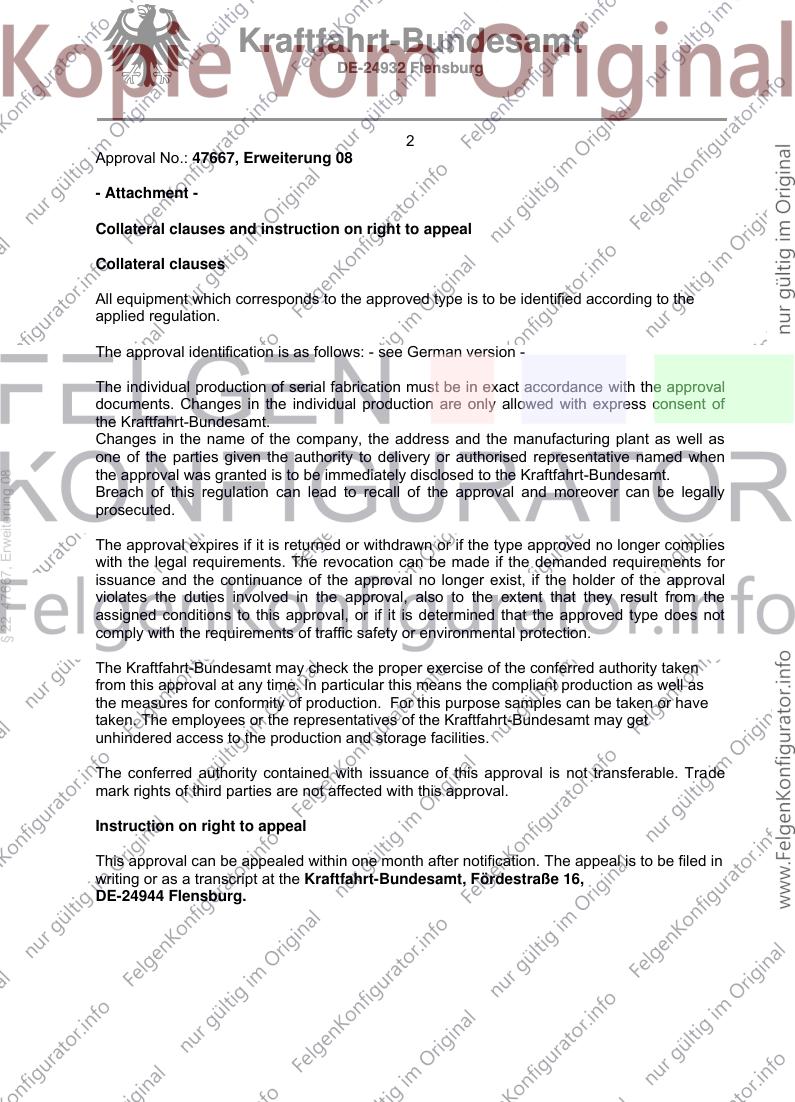

Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Jede Einrichtung, die dem genehmigten Typ entspricht, ist gemäß der angewendeten
Vorschrift zu kennzeichnen.
Das Genehmigungszeichen lautet wie folgt:
KBA 47667
Die Einzelerzeugnisse der reihenweisen Fertigung müssen mit den Genehmigungs-
unterlagen genau übereinstimmen. Änderungen an den Einzelerzeugnissen sind nur mit
ausdrücklicher Zustimmung des Kraftfahrt-Bundesamtes gestattet.
§ 22 47667, Erweiterung 08
Änderungen der Firmenbezeichnung, der Anschrift und der Fertigungsstätten sowie eines bei
der Erteilung der Genehmigung benannten Zustellungsbevollmächtigten oder
bevollmächtigten Vertreters sind dem Kraftfahrt-Bundesamt unverzüglich mitzuteilen.
Verstöße gegen diese Bestimmungen können zum Widerruf der Genehmigung führen und
können überdies strafrechtlich verfolgt werden.
Die Genehmigung erlischt, wenn sie zurückgegeben oder entzogen wird, oder der
genehmigte Typ den Rechtsvorschriften nicht mehr entspricht. Der Widerruf kann
ausgesprochen werden, wenn die für die Erteilung und den Bestand der Genehmigung
geforderten Voraussetzungen nicht mehr bestehen, wenn der Genehmigungsinhaber gegen
die mit der Genehmigung verbundenen Pflichten - auch soweit sie sich aus den zu dieser
Genehmigung zugeordneten besonderen Auflagen ergeben - verstößt oder wenn sich
herausstellt, dass der genehmigte Typ den Erfordernissen der Verkehrssicherheit oder des
Umweltschutzes nicht entspricht.
Das Kraftfahrt-Bundesamt kann jederzeit die ordnungsgemäße Ausübung der durch diese
Genehmigung verliehenen Befugnisse, insbesondere die genehmigungsgerechte Fertigung
sowie die Maßnahmen zur Übereinstimmung der Produktion, nachprüfen. Es kann zu diesem
Zweck Proben entnehmen oder entnehmen lassen. Dem Kraftfahrt-Bundesamt und/oder
seinen Beauftragten ist ungehinderter Zutritt zu Produktions- und Lagerstätten zu gewähren.
Die mit der Erteilung der Genehmigung verliehenen Befugnisse sind nicht übertragbar.
Schutzrechte Dritter werden durch diese Genehmigung nicht berührt.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Approval No.: 47667, Erweiterung 08
- Attachment -
Collateral clauses and instruction on right to appeal
Collateral clauses
All equipment which corresponds to the approved type is to be identified according to the
applied regulation.
The approval identification is as follows: - see German version -
The individual production of serial fabrication must be in exact accordance with the approval
documents. Changes in the individual production are only allowed with express consent of
the Kraftfahrt-Bundesamt.
Changes in the name of the company, the address and the manufacturing plant as well as
one of the parties given the authority to delivery or authorised representative named when
the approval was granted is to be immediately disclosed to the Kraftfahrt-Bundesamt.
§ 22 47667, Erweiterung 08
Breach of this regulation can lead to recall of the approval and moreover can be legally
prosecuted.
The approval expires if it is returned or withdrawn or if the type approved no longer complies
with the legal requirements. The revocation can be made if the demanded requirements for
issuance and the continuance of the approval no longer exist, if the holder of the approval
violates the duties involved in the approval, also to the extent that they result from the
assigned conditions to this approval, or if it is determined that the approved type does not
comply with the requirements of traffic safety or environmental protection.
The Kraftfahrt-Bundesamt may check the proper exercise of the conferred authority taken
from this approval at any time. In particular this means the compliant production as well as
the measures for conformity of production. For this purpose samples can be taken or have
taken. The employees or the representatives of the Kraftfahrt-Bundesamt may get
unhindered access to the production and storage facilities.
The conferred authority contained with issuance of this approval is not transferable. Trade
mark rights of third parties are not affected with this approval.
Instruction on right to appeal
This approval can be appealed within one month after notification. The appeal is to be filed in
writing or as a transcript at the Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg.
TÜV AUSTRIA Deutschstraße 10 2018-IR-AT-AU-RR-EX-0-000496
AUTOMOTIVE GMBH A-1230 Wien
Räder- und Reifenprüfung
Seite: 1 von 8
GUTACHTEN ZUR ERTEIL UNG EINES NACHTRAGS ZUR
ABE 47 667
366-0463-08-WIRD/N8
Antragsteller: CMS Automotive Trading GmbH 400535
68789 St. Leon-Rot
Art: Sonderrad 6 1/2 J X 16 H2
Typ: C16 656
Die in den Anlagen aufgeführten Fahrzeugtypen entsprechen auch nach erfolgter Umrüstung den heute
gültigen Vorschriften der StVZO. Das vorliegende Gutachten zur Erteilung eines Nachtrags zur ABE 47667
verliert seine Gültigkeit, wenn sich durch Umrüstung berührte Bauvorschriften der StVZO ändern oder an
den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
0. Hinweise
Die LM- Sonderräder können auch mit 6.5Jx16H2 gekennzeichnet sein.
§ 22 47667, Erweiterung 08
Es kommt eine neue Fertigungsstätte mit Kennzeichnung SFR hinzu.
Die Verwendungsbereiche wurden teilweise aktualisiert.
I. Übersicht
Ausführung Ausführungsbezeichnung Loch- Mittenl Ein- zul. zul. gültig
kreis och preß- Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) / (mm) tiefe last umf. Fertig.
Rad Zentrierring -zahl (mm) (kg) (mm) Datum
C16 656 42 C16 656 CMS466/15 SR02 Ø67.1-Ø54.1 100/4 54,1 42 615 1990 04/09
02CMS
C16 656 42 C16 656 SR02 Ø67.1-Ø54.1 100/4 54,1 42 615 1990 03/17
02SFR CMS466/15SFR
C16 656 42 C16 656 CMS466/15 SR03 Ø67.1-Ø54.1 100/4 56,1 42 615 1990 04/09
02CMS
C16 656 42 C16 656 SR03 Ø67.1-Ø54.1 100/4 56,1 42 615 1990 03/17
02SFR CMS466/15SFR
C16 656 42 C16 656 CMS466/15 SR04 Ø67.1-Ø56.6 100/4 56,6 42 615 1990 04/09
02CMS
C16 656 42 C16 656 SR04 Ø67.1-Ø56.6 100/4 56,6 42 615 1990 03/17
02SFR CMS466/15SFR
C16 656 42 C16 656 CMS466/15 SR05 Ø67.1-Ø57.1 100/4 57,1 42 615 1990 04/09
02CMS
C16 656 42 C16 656 SR05 Ø67.1-Ø57.1 100/4 57,1 42 615 1990 03/17
02SFR CMS466/15SFR
C16 656 42 C16 656 CMS466/15 SR10 Ø67.1-Ø60.1 100/4 60,1 42 605 2013 04/09
02CMS
C16 656 42 C16 656 CMS466/15 SR10 Ø67.1-Ø60.1 100/4 60,1 42 615 1990 04/09
02CMS
C16 656 42 C16 656 SR10 Ø67.1-Ø60.1 100/4 60,1 42 605 2013 03/17
02SFR CMS466/15SFR
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.

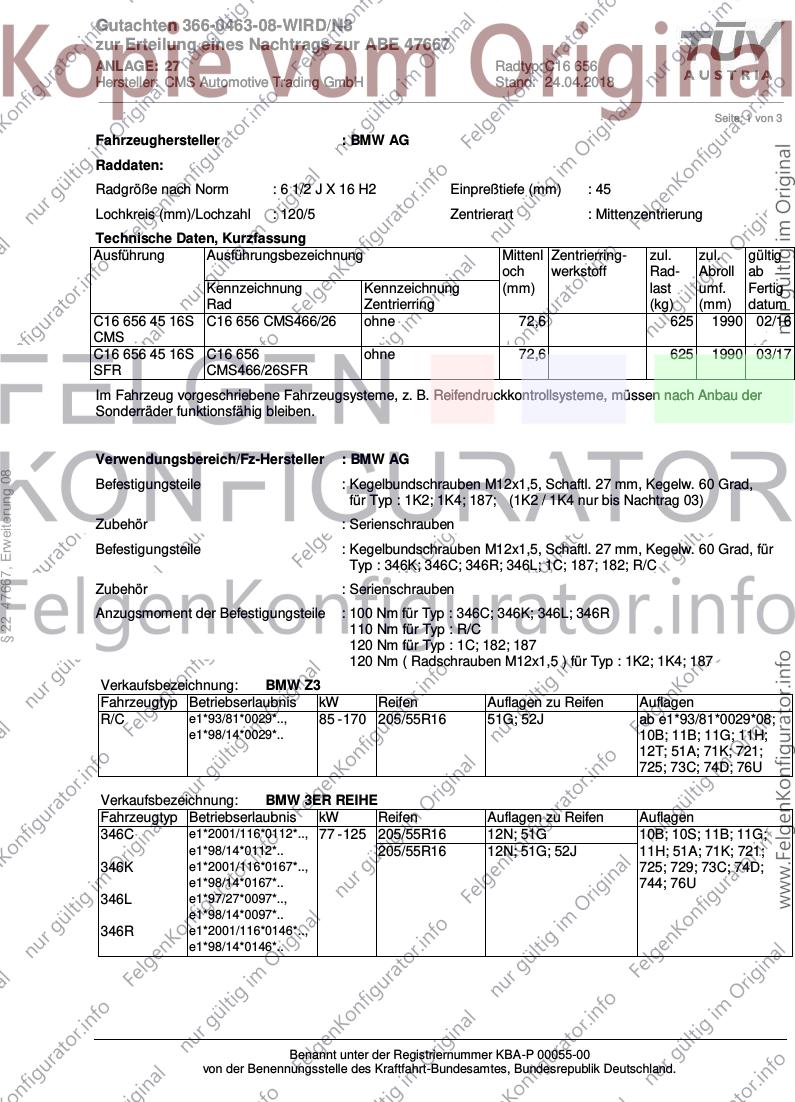

Gutachten 366-0463-08-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 47667
Fahrzeugteil: Sonderrad 6 1/2 J X 16 H2 Radtyp: C16 656
Antragsteller: CMS Automotive Trading GmbH Stand: 24.04.2018
__________________________________________________________________________________________________________________
Seite: 2 von 8
C16 656 42 C16 656 SR10 Ø67.1-Ø60.1 100/4 60,1 42 615 1990 03/17
02SFR CMS466/15SFR
C16 656 25 C16 656 CMS466/07 ohne 108/4 65,1 25 605 2013 12/08
35CMS
C16 656 25 C16 656 CMS466/07 ohne 108/4 65,1 25 615 1990 12/08
35CMS
C16 656 25 C16 656 ohne 108/4 65,1 25 605 2013 03/17
35SFR CMS466/07SFR
C16 656 25 C16 656 ohne 108/4 65,1 25 615 1990 03/17
35SFR CMS466/07SFR
C16 656 40 53S C16 656 CMS466/10 ohne 100/5 57,1 40 650 2015 12/08
CMS
C16 656 38 C16 656 CMS466/19 ohne 105/5 56,6 38 620 2117 01/16
95CMS
C16 656 38 C16 656 CMS466/19 ohne 105/5 56,6 38 650 2015 01/16
95CMS
C16 656 38 C16 656 ohne 105/5 56,6 38 620 2117 03/17
95SFR CMS466/19SFR
C16 656 38 C16 656 ohne 105/5 56,6 38 650 2015 03/17
95SFR CMS466/19SFR
C16 656 45 C16 656 CMS466/13 SR10 Ø67.1-Ø60.1 108/5 60,1 45 710 2060 12/08
§ 22 47667, Erweiterung 08
07CMS
C16 656 45 C16 656 CMS466/13 SR11 Ø67.1-Ø63.4 108/5 63,4 45 695 2098 12/08
07CMS
C16 656 45 C16 656 CMS466/13 SR11 Ø67.1-Ø63.4 108/5 63,4 45 710 2060 12/08
07CMS
C16 656 45 C16 656 CMS466/22 ohne 108/5 63,4 45 685 2129 08/14
56CMS
C16 656 45 C16 656 CMS466/22 ohne 108/5 63,4 45 710 2060 08/14
56CMS
C16 656 45 C16 656 ohne 108/5 63,4 45 685 2128 03/17
56SFR CMS466/22SFR
C16 656 45 C16 656 ohne 108/5 63,4 45 710 2059 03/17
56SFR CMS466/22SFR
C16 656 45 C16 656 CMS466/13 SR13 Ø67.1-Ø65.1 108/5 65,1 45 710 2060 12/08
07CMS
C16 656 38 C16 656 CMS466/09 ohne 110/5 65,1 38 650 2025 12/08
59CMS
C16 656 42 60S C16 656 CMS466/11 ohne 112/5 57,1 42 650 2025 12/08
CMS
C16 656 45 C16 656 CMS466/16 SR15 Ø72.5-Ø57.1 112/5 57,1 45 705 2025 12/08
09CMS
C16 656 45 60S C16 656 CMS466/12 ohne 112/5 57,1 45 680 2098 12/08
CMS
C16 656 45 60S C16 656 CMS466/12 ohne 112/5 57,1 45 690 2062 12/08
CMS
C16 656 45 60S C16 656 CMS466/12 ohne 112/5 57,1 45 704 2025 12/08
CMS
C16 656 45 60S C16 656 ohne 112/5 57,1 45 680 2098 03/17
SFR CMS466/12SFR
C16 656 45 60S C16 656 ohne 112/5 57,1 45 690 2062 03/17
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0463-08-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 47667
Fahrzeugteil: Sonderrad 6 1/2 J X 16 H2 Radtyp: C16 656
Antragsteller: CMS Automotive Trading GmbH Stand: 24.04.2018
__________________________________________________________________________________________________________________
Seite: 3 von 8
SFR CMS466/12SFR
C16 656 45 60S C16 656 ohne 112/5 57,1 45 704 2025 03/17
SFR CMS466/12SFR
C16 656 45 C16 656 CMS466/16 SR17 Ø72.5-Ø66.6 112/5 66,6 45 705 2025 12/08
09CMS
C16 656 40 C16 656 CMS466/25 SR10 Ø67.1-Ø60.1 114,3/5 60,1 40 615 2245 02/16
10CMS
C16 656 40 C16 656 CMS466/25 SR10 Ø67.1-Ø60.1 114,3/5 60,1 40 640 2160 02/16
10CMS
C16 656 40 C16 656 SR10 Ø67.1-Ø60.1 114,3/5 60,1 40 615 2245 03/17
10SFR CMS466/25SFR
C16 656 40 C16 656 SR10 Ø67.1-Ø60.1 114,3/5 60,1 40 640 2160 03/17
10SFR CMS466/25SFR
C16 656 45 C16 656 CMS466/14 SR10 Ø67.1-Ø60.1 114,3/5 60,1 45 645 2245 12/08
10CMS
C16 656 45 C16 656 CMS466/14 SR10 Ø67.1-Ø60.1 114,3/5 60,1 45 710 2025 12/08
10CMS
C16 656 45 C16 656 SR10 Ø67.1-Ø60.1 114,3/5 60,1 45 645 2245 03/17
10SFR CMS466/14SFR
C16 656 45 C16 656 SR10 Ø67.1-Ø60.1 114,3/5 60,1 45 710 2025 03/17
10SFR CMS466/14SFR
§ 22 47667, Erweiterung 08
C16 656 40 C16 656 CMS466/25 SR12 Ø67.1-Ø64.1 114,3/5 64,1 40 640 2160 02/16
10CMS
C16 656 40 C16 656 SR12 Ø67.1-Ø64.1 114,3/5 64,1 40 640 2160 03/17
10SFR CMS466/25SFR
C16 656 45 C16 656 CMS466/14 SR12 Ø67.1-Ø64.1 114,3/5 64,1 45 690 2090 12/08
10CMS
C16 656 45 C16 656 CMS466/14 SR12 Ø67.1-Ø64.1 114,3/5 64,1 45 710 2025 12/08
10CMS
C16 656 45 C16 656 SR12 Ø67.1-Ø64.1 114,3/5 64,1 45 690 2090 03/17
10SFR CMS466/14SFR
C16 656 45 C16 656 SR12 Ø67.1-Ø64.1 114,3/5 64,1 45 710 2025 03/17
10SFR CMS466/14SFR
C16 656 40 C16 656 CMS466/25 SR14 Ø67.1-Ø66.1 114,3/5 66,1 40 640 2160 02/16
10CMS
C16 656 40 C16 656 SR14 Ø67.1-Ø66.1 114,3/5 66,1 40 640 2160 03/17
10SFR CMS466/25SFR
C16 656 40 C16 656 CMS466/23 ohne 114,3/5 66,1 40 625 2100 08/14
65CMS
C16 656 45 C16 656 CMS466/14 SR14 Ø67.1-Ø66.1 114,3/5 66,1 45 685 2098 12/08
10CMS
C16 656 45 C16 656 CMS466/14 SR14 Ø67.1-Ø66.1 114,3/5 66,1 45 710 2025 12/08
10CMS
C16 656 45 C16 656 SR14 Ø67.1-Ø66.1 114,3/5 66,1 45 685 2098 03/17
10SFR CMS466/14SFR
C16 656 45 C16 656 SR14 Ø67.1-Ø66.1 114,3/5 66,1 45 710 2025 03/17
10SFR CMS466/14SFR
C16 656 40 C16 656 CMS466/25 ohne 114,3/5 67,1 40 615 2245 02/16
10CMS
C16 656 40 C16 656 CMS466/25 ohne 114,3/5 67,1 40 640 2160 02/16
10CMS
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0463-08-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 47667
Fahrzeugteil: Sonderrad 6 1/2 J X 16 H2 Radtyp: C16 656
Antragsteller: CMS Automotive Trading GmbH Stand: 24.04.2018
__________________________________________________________________________________________________________________
Seite: 4 von 8

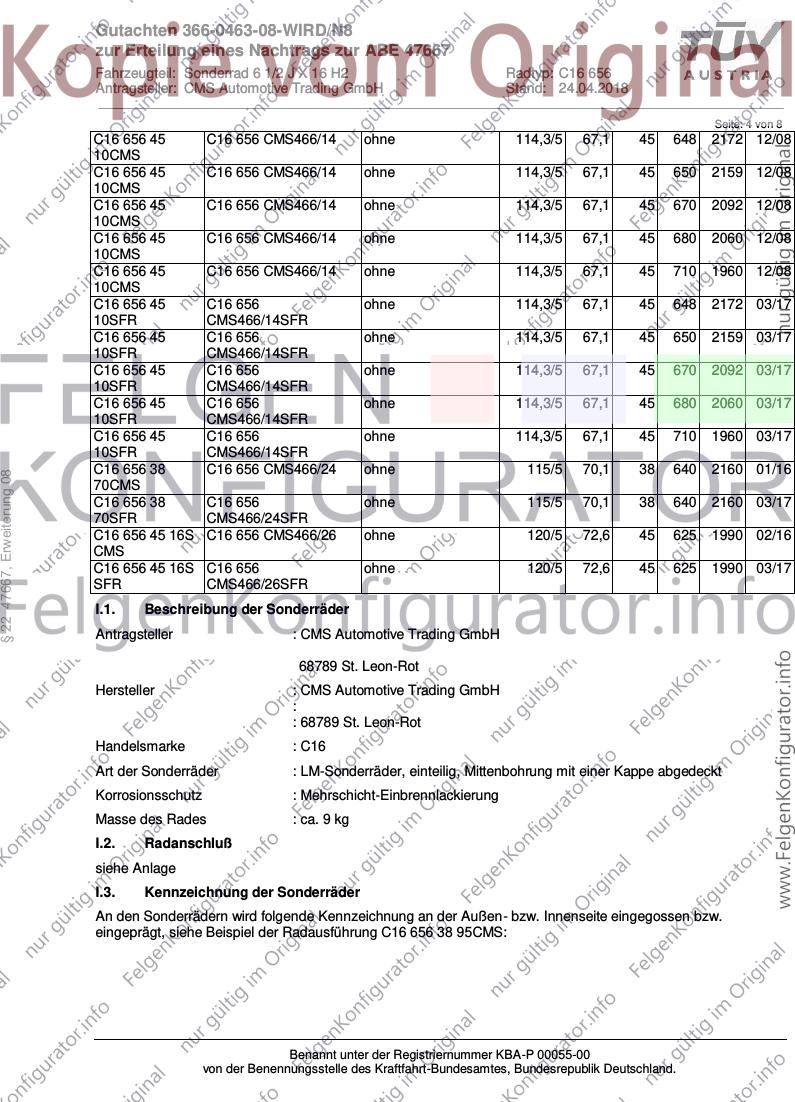

C16 656 45 C16 656 CMS466/14 ohne 114,3/5 67,1 45 648 2172 12/08
10CMS
C16 656 45 C16 656 CMS466/14 ohne 114,3/5 67,1 45 650 2159 12/08
10CMS
C16 656 45 C16 656 CMS466/14 ohne 114,3/5 67,1 45 670 2092 12/08
10CMS
C16 656 45 C16 656 CMS466/14 ohne 114,3/5 67,1 45 680 2060 12/08
10CMS
C16 656 45 C16 656 CMS466/14 ohne 114,3/5 67,1 45 710 1960 12/08
10CMS
C16 656 45 C16 656 ohne 114,3/5 67,1 45 648 2172 03/17
10SFR CMS466/14SFR
C16 656 45 C16 656 ohne 114,3/5 67,1 45 650 2159 03/17
10SFR CMS466/14SFR
C16 656 45 C16 656 ohne 114,3/5 67,1 45 670 2092 03/17
10SFR CMS466/14SFR
C16 656 45 C16 656 ohne 114,3/5 67,1 45 680 2060 03/17
10SFR CMS466/14SFR
C16 656 45 C16 656 ohne 114,3/5 67,1 45 710 1960 03/17
10SFR CMS466/14SFR
C16 656 38 C16 656 CMS466/24 ohne 115/5 70,1 38 640 2160 01/16
§ 22 47667, Erweiterung 08
70CMS
C16 656 38 C16 656 ohne 115/5 70,1 38 640 2160 03/17
70SFR CMS466/24SFR
C16 656 45 16S C16 656 CMS466/26 ohne 120/5 72,6 45 625 1990 02/16
CMS
C16 656 45 16S C16 656 ohne 120/5 72,6 45 625 1990 03/17
SFR CMS466/26SFR
I.1. Beschreibung der Sonderräder
Antragsteller : CMS Automotive Trading GmbH
68789 St. Leon-Rot
Hersteller : CMS Automotive Trading GmbH
:
: 68789 St. Leon-Rot
Handelsmarke : C16
Art der Sonderräder : LM-Sonderräder, einteilig, Mittenbohrung mit einer Kappe abgedeckt
Korrosionsschutz : Mehrschicht-Einbrennlackierung
Masse des Rades : ca. 9 kg
I.2. Radanschluß
siehe Anlage
I.3. Kennzeichnung der Sonderräder
An den Sonderrädern wird folgende Kennzeichnung an der Außen- bzw. Innenseite eingegossen bzw.
eingeprägt, siehe Beispiel der Radausführung C16 656 38 95CMS:
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0463-08-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 47667
Fahrzeugteil: Sonderrad 6 1/2 J X 16 H2 Radtyp: C16 656
Antragsteller: CMS Automotive Trading GmbH Stand: 24.04.2018
__________________________________________________________________________________________________________________
Seite: 5 von 8
: Außenseite : Innenseite
Hersteller : -- : CMS
Handelsmarke : -- : C16
Radtyp : -- : C16 656
Radausführung : -- : C16 656 CMS466/15
Radgröße : -- : 6 1/2 J X 16 H2
Typzeichen : KBA 47667 : --
Einpreßtiefe : -- : ET42
Herstellungsdatum : -- : Fertigungsmonat und -jahr
: z.B. 04.09
Gießereikennzeichnung : -- : TS 8987 w.w. SFR
Japan. Prüfwertzeichen : -- : JWL
Weitere Kennzeichnung : -- : T7 656
Zusätzlich können an der Radinnenseite bzw. -außenseite verschiedene Kontrollzeichen angebracht sein.
I.4. Verwendungsbereich
§ 22 47667, Erweiterung 08
Die Sonderräder sind für Personenkraftwagen vorgesehen.
Die Sonderräder sind für Personenkraftwagen und Geländefahrzeuge vorgesehen.
II. Sonderradprüfung
Es liegen folgende Technischen Berichte/Nachweise vor:
Berichtart Berichtnummer Datum Technischer Dienst
Technischer Bericht 366-0463-08-MURD-TB 15.07.2009 TÜV SÜD AUTOMOTIVE
Technischer Bericht 366-0463-08-WIRD/N4-TB 10.04.2015 TÜV AUSTRIA AUTOMOTIVE
Technischer Bericht 366-0463-08-WIRD/N6-TB 02.05.2016 TÜV AUSTRIA AUTOMOTIVE
Technischer Bericht 366-0137-17-MURD 19.05.2017 TÜV SÜD AUTOMOTIVE
III. Anbau- und Verwendungsprüfung:
III.1. Anbauuntersuchung am Fahrzeug:
Wenn die Auflagen und Hinweise in den Anlagen erfüllt sind, haben die Räder ausreichenden Abstand von
Brems- und Fahrwerksteilen, und die Freigängigkeit der Reifen ist bei den im Straßenverkehr üblichen
Bedingungen gewährleistet.
III.2. Fahrversuche:
Freigaben der Fahrzeughersteller über Felgengröße, Einpreßtiefe und Größen der Bereifung liegen teilweise
nicht vor.
Für die Verwendung der Sonderräder wurden Anbau-, Freigängigkeits und Handlingprüfungen durchgeführt.
Der Untersuchungsumfang entspricht den Kriterien der Richtlinie für die Prüfung von Sonderrädern für Kfz und
ihre Anhänger (BMV/StV 13/36.25.07-20.01 vom 25.11.1998, VkBl S. 1377), Punkt 4.6.8 Anbauprüfung, und
des VdTÜV-Merkblattes Nr. 751 (Begutachtung von baulichen Veränderungen an M- und N-Fahrzeugen unter
besonderer Berücksichtigung der Betriebsfestigkeit, Ausgabe 08.2008 Anhang I). Bei den durchgeführten
Prüfungen ergaben sich im Vergleich zur serienmäßigen Ausrüstung der Fahrzeuge keine Beanstandungen.
Kriterien des Fahrkomforts lagen der Beurteilung nicht zugrunde. Der Kraftstoffverbrauch mit den von der Serie
abweichenden Rad/Reifen-Kombinationen wurde nicht gemessen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0463-08-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 47667
Fahrzeugteil: Sonderrad 6 1/2 J X 16 H2 Radtyp: C16 656
Antragsteller: CMS Automotive Trading GmbH Stand: 24.04.2018
__________________________________________________________________________________________________________________
Seite: 6 von 8
III.3. Fahrwerksfestigkeit:
Die Spurverbreiterung beträgt an den geprüften PKW weniger als 2 % der serienmäßigen Spurweite. Deshalb
ist eine Prüfung der Fahrwerksfestigkeit nicht erforderlich.
Für Fahrzeuge in diesem Gutachten, bei denen die Spurverbreiterung mehr als 2 % der serienmäßigen
Spurweite beträgt, wurde die Festigkeit des Fahrwerks positiv geprüft.
IV. Zusammenfassung:
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis nach §22 StVZO bestehen keine technischen
Bedenken.
Die Prüfungen wurden entsprechend den relevanten Anforderungen der EN ISO/IEC 17025:2005 durchgeführt.
Der Gutachteninhaber muß eine gleichmäßige und reihenweise Fertigung der Räder gewährleisten.
Er hat darüberhinaus dafür zu sorgen, daß dieses Gutachten sowie dessen Anlagen durch Nachtrag ergänzt
werden, wenn
- sich am Sonderrad Änderungen in maßlicher, werkstofflicher oder fertigungstechnischer Hinsicht ergeben.
- sich berührte Bau- und Betriebsvorschriften der Straßenverkehrs-Zulassungs-Ordnung (StVZO) bzw. hierzu
ergangene Richtlinien und Anweisungen ändern.
- ein Verwendungsbereich definiert ist und sich in diesem anbau-, freigängigkeits- oder
§ 22 47667, Erweiterung 08
fahrzeugfunktionsrelevante Daten ändern.
V. Unterlagen und Anlagen:
V.1. Verwendungsbereichsanlagen:
Folgende Verwendungsbereiche in den bestehenden Anlagen werden aktualisiert und ggf. um neue Anlagen
ergänzt:
Anl Hersteller Ausführung ET erstellt am Allg.
age Hinweise
1 DAIHATSU, FCA, HYUNDAI, C16 656 42 02CMS; C16 42 24.04.2018 liegt bei
HYUNDAI Assan Otomotiv 656 42 02SFR
Sanayi, HYUNDAI MOTOR EUROPE,
HYUNDAI MOTOR (IND), KIA, MAZDA,
MAZDA J, OPEL / VAUXHALL, SUZUKI,
TOYOTA
2 BMW AG, HONDA, ROVER C16 656 42 02CMS; C16 42 24.04.2018 liegt bei
656 42 02SFR
3 DAEWOO AUTOMOBILE ROMANIA S.A., C16 656 42 02CMS; C16 42 24.04.2018 liegt bei
DAEWOO MOTOR CO. LTD, 656 42 02SFR
DAEWOO-FSO Motor Sp. z o.o., FIAT,
GM DAEWOO (ROK), GM Korea, GM
Daewoo, GM KOREA (ROK), OPEL,
OPEL / VAUXHALL
4 SEAT, SKODA, VOLKSWAGEN C16 656 42 02CMS; C16 42 24.04.2018 liegt bei
656 42 02SFR
5 AUTOMOBILES DACIA S.A., NISSAN, C16 656 42 02CMS; C16 42 24.04.2018 liegt bei
NISSAN EUROPE (F), Nissan 656 42 02CMS; C16 656 42
International S. A., RENAULT 02SFR; C16 656 42 02SFR
6 CITROEN, PEUGEOT C16 656 25 35CMS; C16 25 24.04.2018 liegt bei
656 25 35CMS; C16 656 25
35SFR; C16 656 25 35SFR
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0463-08-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 47667
Fahrzeugteil: Sonderrad 6 1/2 J X 16 H2 Radtyp: C16 656
Antragsteller: CMS Automotive Trading GmbH Stand: 24.04.2018
__________________________________________________________________________________________________________________
Seite: 7 von 8
7 AUDI, SEAT, SKODA, VOLKSWAGEN C16 656 40 53S CMS 40 24.04.2018 liegt bei
8 GM DAEWOO (ROK), GM KOREA (ROK), C16 656 38 95CMS; C16 38 24.04.2018 liegt bei
OPEL, OPEL / VAUXHALL 656 38 95CMS; C16 656 38
95SFR; C16 656 38 95SFR
9 RENAULT C16 656 45 07CMS 45 24.04.2018 liegt bei
10 FORD, JAGUAR, VOLVO C16 656 45 07CMS; C16 45 24.04.2018 liegt bei
656 45 07CMS
11 FORD, JAGUAR, VOLVO, C16 656 45 56CMS; C16 45 24.04.2018 liegt bei
VOLVO CAR CORPORATION 656 45 56CMS; C16 656 45
56SFR; C16 656 45 56SFR
12 VOLVO C16 656 45 07CMS 45 24.04.2018 liegt bei
13 FIAT, OPEL, OPEL / VAUXHALL, C16 656 38 59CMS 38 24.04.2018 liegt bei
SAAB
15 AUDI, SEAT, SEAT, S.A., SKODA, C16 656 45 60S CMS; C16 45 24.04.2018 liegt bei
VOLKSWAGEN 656 45 60S CMS; C16 656
45 60S CMS; C16 656 45
60S SFR; C16 656 45 60S
SFR; C16 656 45 60S SFR
14 AUDI, FORD, SEAT, SKODA, C16 656 45 09CMS 45 24.04.2018 liegt bei
VOLKSWAGEN
16 DAIMLER BENZ, MERCEDES-BENZ C16 656 45 09CMS 45 24.04.2018 liegt bei
§ 22 47667, Erweiterung 08
17 SUZUKI, TOYOTA, C16 656 40 10CMS; C16 40 24.04.2018 liegt bei
TOYOTA MOTOR EUROPE 656 40 10CMS; C16 656 40
NV/SA 10SFR; C16 656 40 10SFR
18 SUZUKI, TOYOTA, C16 656 45 10CMS; C16 45 24.04.2018 liegt bei
TOYOTA MOTOR EUROPE 656 45 10CMS; C16 656 45
NV/SA 10SFR; C16 656 45 10SFR
19 HONDA C16 656 40 10CMS; C16 40 24.04.2018 liegt bei
656 40 10SFR
20 HONDA C16 656 45 10CMS; C16 45 24.04.2018 liegt bei
656 45 10CMS; C16 656 45
10SFR; C16 656 45 10SFR
22 AUTOMOBILES DACIA S.A., NISSAN, C16 656 40 65CMS 40 24.04.2018 liegt bei
Nissan International S. A.,
RENAULT
21 AUTOMOBILES DACIA S.A., NISSAN, C16 656 40 10CMS; C16 40 24.04.2018 liegt bei
Nissan International S. A., 656 40 10SFR
RENAULT
23 AUTOMOBILES DACIA S.A., NISSAN, C16 656 45 10CMS; C16 45 24.04.2018 liegt bei
Nissan International S. A., 656 45 10CMS; C16 656 45
RENAULT 10SFR; C16 656 45 10SFR
24 CITROEN, FORD, HYUNDAI, C16 656 40 10CMS; C16 40 24.04.2018 liegt bei
Hyundai Motor Company, 656 40 10CMS
HYUNDAI Motor Company, HYUNDAI
MOTOR (CZ), HYUNDAI MOTOR
EUROPE, KIA, KIA MOTORS (SK),
MAZDA, Mazda Motor Corporation,
MITSUBISHI, PEUGEOT
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0463-08-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 47667
Fahrzeugteil: Sonderrad 6 1/2 J X 16 H2 Radtyp: C16 656
Antragsteller: CMS Automotive Trading GmbH Stand: 24.04.2018
__________________________________________________________________________________________________________________
Seite: 8 von 8

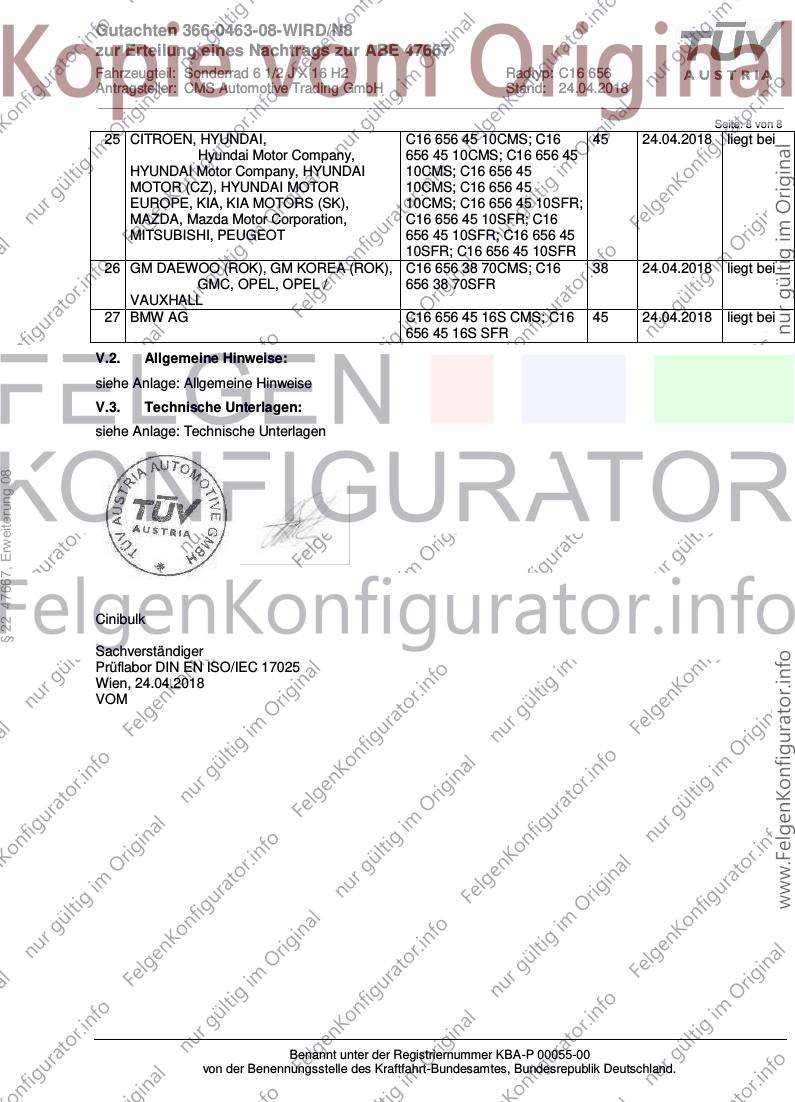

25 CITROEN, HYUNDAI, C16 656 45 10CMS; C16 45 24.04.2018 liegt bei
Hyundai Motor Company, 656 45 10CMS; C16 656 45
HYUNDAI Motor Company, HYUNDAI 10CMS; C16 656 45
MOTOR (CZ), HYUNDAI MOTOR 10CMS; C16 656 45
EUROPE, KIA, KIA MOTORS (SK), 10CMS; C16 656 45 10SFR;
MAZDA, Mazda Motor Corporation, C16 656 45 10SFR; C16
MITSUBISHI, PEUGEOT 656 45 10SFR; C16 656 45
10SFR; C16 656 45 10SFR
26 GM DAEWOO (ROK), GM KOREA (ROK), C16 656 38 70CMS; C16 38 24.04.2018 liegt bei
GMC, OPEL, OPEL / 656 38 70SFR
VAUXHALL
27 BMW AG C16 656 45 16S CMS; C16 45 24.04.2018 liegt bei
656 45 16S SFR
V.2. Allgemeine Hinweise:
siehe Anlage: Allgemeine Hinweise
V.3. Technische Unterlagen:
siehe Anlage: Technische Unterlagen
§ 22 47667, Erweiterung 08
Cinibulk
Sachverständiger
Prüflabor DIN EN ISO/IEC 17025
Wien, 24.04.2018
VOM
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0463-08-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 47667
ANLAGE: Technische Unterlagen Radtyp: C16 656
Hersteller: CMS Automotive Trading GmbH Stand: 24.04.2018
__________________________________________________________________________________________________________________
Seite: 1 von 1
Der Begutachtung zugrunde liegende Unterlagen:
Bezeichnung Unterlagen Datum / Änderung / Datum
Nabenkappe C020392 18.04.2004
Radbeschreibung C16 656 11.03.2009 15.07.2009
Radbeschreibung C16 656 13.04.2016
Radbeschreibung C16 656 21.02.2011 19.05.2011
Radbeschreibung Anlage C16 656 18.10.2012
Radbeschreibung Anlage C16 656 31.03.2015
Radbeschreibung Anlage C16 656 13.04.2016
Radbeschreibung Anlage C16 656 13.06.2017
Radbeschreibung SFR C16 656 25.03.2017
Radmutter 1912132 12.09.2007
Radmutter D000395-N66 10.12.1997
Radmutter D000394-N36 10.12.1997
Radmutter M.12.60.28 13.11.1993
Radschraube TP2107-BB50 09.09.1999
Radschraube D000344-BB10 09.09.1999
§ 22 47667, Erweiterung 08
Radschraube TP2094-BB43 09.09.1999
Radschraube TP2094-BB42 09.09.1999
Radschraube Z87 3714T05 30.07.2007
Radteilzeichnung J 466 007_B 12.12.2006 B/10.10.2008
Radteilzeichnung J 466 014 10.10.2008
Radteilzeichnung J 466 019 11.01.2010
Radteilzeichnung J 466 010_A 10.10.2008 A/15.12.2008
Radteilzeichnung J 466 012 10.10.2008
Radteilzeichnung J 466 015_B 15.12.2008 B/07.04.2009
Radteilzeichnung J 466 013 10.10.2008
Radteilzeichnung J 466 009 10.10.2008
Radteilzeichnung J 466 011 10.10.2008
Radteilzeichnung J 466 026 26.01.2016
Radteilzeichnung J 466 022 18.11.2014
Radteilzeichnung J 466 016 22.12.2008
Radteilzeichnung J 466 023 18.11.2014
Radteilzeichnung J 466 024 26.01.2016
Radteilzeichnung J 466 025 26.01.2016
Radzeichnung J 466 000_B 15.12.2006 B/10.10.2008
Radzeichnung SFR 320-1665 11.02.2017
Technischer Bericht 366-0463-08-MURD-TB 15.07.2009
Technischer Bericht 366-0463-08-WIRD/N4-TB 10.04.2015
Technischer Bericht 366-0463-08-WIRD/N6-TB 02.05.2016
Technischer Bericht 366-0137-17-MURD 19.05.2017
Zentrierring D000_251-E_671 26.01.1995 5/27.02.2003
Zentrierring D000_251/1_725 25.04.1995 26.01.1996
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
Gutachten 366-0463-08-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 47667

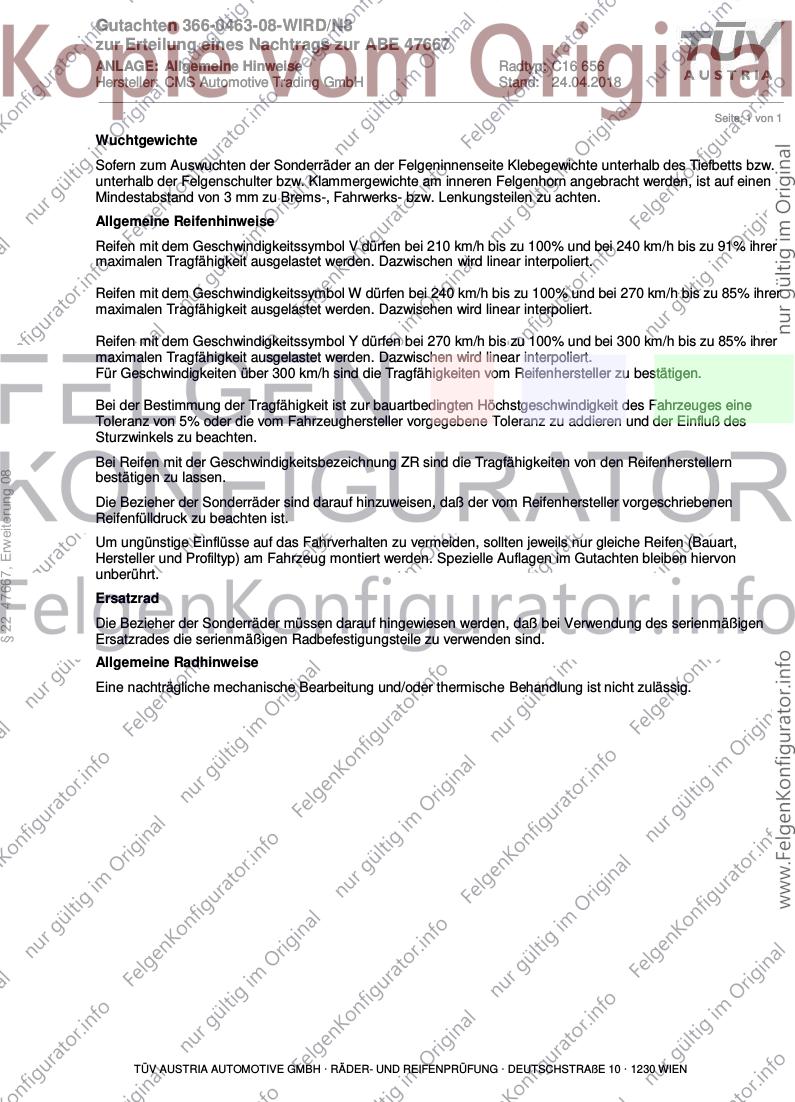

ANLAGE: Allgemeine Hinweise Radtyp: C16 656
Hersteller: CMS Automotive Trading GmbH Stand: 24.04.2018
__________________________________________________________________________________________________________________
Seite: 1 von 1
Wuchtgewichte
Sofern zum Auswuchten der Sonderräder an der Felgeninnenseite Klebegewichte unterhalb des Tiefbetts bzw.
unterhalb der Felgenschulter bzw. Klammergewichte am inneren Felgenhorn angebracht werden, ist auf einen
Mindestabstand von 3 mm zu Brems-, Fahrwerks- bzw. Lenkungsteilen zu achten.
Allgemeine Reifenhinweise
Reifen mit dem Geschwindigkeitssymbol V dürfen bei 210 km/h bis zu 100% und bei 240 km/h bis zu 91% ihrer
maximalen Tragfähigkeit ausgelastet werden. Dazwischen wird linear interpoliert.
Reifen mit dem Geschwindigkeitssymbol W dürfen bei 240 km/h bis zu 100% und bei 270 km/h bis zu 85% ihrer
maximalen Tragfähigkeit ausgelastet werden. Dazwischen wird linear interpoliert.
Reifen mit dem Geschwindigkeitssymbol Y dürfen bei 270 km/h bis zu 100% und bei 300 km/h bis zu 85% ihrer
maximalen Tragfähigkeit ausgelastet werden. Dazwischen wird linear interpoliert.
Für Geschwindigkeiten über 300 km/h sind die Tragfähigkeiten vom Reifenhersteller zu bestätigen.
Bei der Bestimmung der Tragfähigkeit ist zur bauartbedingten Höchstgeschwindigkeit des Fahrzeuges eine
Toleranz von 5% oder die vom Fahrzeughersteller vorgegebene Toleranz zu addieren und der Einfluß des
Sturzwinkels zu beachten.
Bei Reifen mit der Geschwindigkeitsbezeichnung ZR sind die Tragfähigkeiten von den Reifenherstellern
§ 22 47667, Erweiterung 08
bestätigen zu lassen.
Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller vorgeschriebenen
Reifenfülldruck zu beachten ist.
Um ungünstige Einflüsse auf das Fahrverhalten zu vermeiden, sollten jeweils nur gleiche Reifen (Bauart,
Hersteller und Profiltyp) am Fahrzeug montiert werden. Spezielle Auflagen im Gutachten bleiben hiervon
unberührt.
Ersatzrad
Die Bezieher der Sonderräder müssen darauf hingewiesen werden, daß bei Verwendung des serienmäßigen
Ersatzrades die serienmäßigen Radbefestigungsteile zu verwenden sind.
Allgemeine Radhinweise
Eine nachträgliche mechanische Bearbeitung und/oder thermische Behandlung ist nicht zulässig.
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
Gutachten 366-0463-08-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 47667
ANHANG: Nacharbeitsprofile - Skizze Radhaus Radtyp: C16 656
Hersteller: CMS Automotive Trading GmbH Stand: 24.04.2018
__________________________________________________________________________________________________________________
Seite: 1 von 1
Hinweisblatt zu den im Gutachten genannten Nacharbeitsauflagen Nr.
26B, 26P, 27B, 27I, 26N, 26J, 27F, 27H
§ 22 47667, Erweiterung 08
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 A-1230 WIEN
Gutachten 366-0463-08-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 47667
ANLAGE: 27 Radtyp: C16 656
Hersteller: CMS Automotive Trading GmbH Stand: 24.04.2018
__________________________________________________________________________________________________________________
Seite: 1 von 3
Fahrzeughersteller : BMW AG
Raddaten:
Radgröße nach Norm : 6 1/2 J X 16 H2 Einpreßtiefe (mm) : 45
Lochkreis (mm)/Lochzahl : 120/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
C16 656 45 16S C16 656 CMS466/26 ohne 72,6 625 1990 02/16
CMS
C16 656 45 16S C16 656 ohne 72,6 625 1990 03/17
SFR CMS466/26SFR
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : BMW AG
§ 22 47667, Erweiterung 08
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 27 mm, Kegelw. 60 Grad,
für Typ : 1K2; 1K4; 187; (1K2 / 1K4 nur bis Nachtrag 03)
Zubehör : Serienschrauben
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 27 mm, Kegelw. 60 Grad, für
Typ : 346K; 346C; 346R; 346L; 1C; 187; 182; R/C
Zubehör : Serienschrauben
Anzugsmoment der Befestigungsteile : 100 Nm für Typ : 346C; 346K; 346L; 346R
110 Nm für Typ : R/C
120 Nm für Typ : 1C; 182; 187
120 Nm ( Radschrauben M12x1,5 ) für Typ : 1K2; 1K4; 187
Verkaufsbezeichnung: BMW Z3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
R/C e1*93/81*0029*.., 85 - 170 205/55R16 51G; 52J ab e1*93/81*0029*08;
e1*98/14*0029*.. 10B; 11B; 11G; 11H;
12T; 51A; 71K; 721;
725; 73C; 74D; 76U
Verkaufsbezeichnung: BMW 3ER REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
346C e1*2001/116*0112*.., 77 - 125 205/55R16 12N; 51G 10B; 10S; 11B; 11G;
e1*98/14*0112*.. 205/55R16 12N; 51G; 52J 11H; 51A; 71K; 721;
346K e1*2001/116*0167*.., 725; 729; 73C; 74D;
e1*98/14*0167*.. 744; 76U
346L e1*97/27*0097*..,
e1*98/14*0097*..
346R e1*2001/116*0146*..,
e1*98/14*0146*..
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0463-08-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 47667
ANLAGE: 27 Radtyp: C16 656
Hersteller: CMS Automotive Trading GmbH Stand: 24.04.2018
__________________________________________________________________________________________________________________
Seite: 2 von 3
Verkaufsbezeichnung: 1ER REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1C e1*2007/46*0277*.. 100 - 105 195/55R16 87 12T 1ER REIHE; bis
182 e1*2001/116*0352*.. 205/55R16 91 12T e1*2007/46*0277*07;
100 - 160 195/55R16 12T; 51G; 52J Cabrio; Coupe;
205/55R16 12T; 51G; 52J Heckantrieb;
10B; 11B; 11G; 11H;
51A; 71K; 721; 725;
729; 73C; 74D; 744;
76R; 76U
1K2 e1*2007/46*0273*.. 66 - 130 195/55R16 12T; 51G Nur bis
1K4 e1*2007/46*0283*.. 205/55R16 12T; 51G e1*2007/46*0283*03;
187 e1*2001/116*0287*.. Nur bis
e1*2007/46*0273*03;
Ab
e1*2001/116*0287*10;
Schrägheck 2-türig;
Schrägheck 4-türig;
10B; 11G; 11H; 51A;
71K; 721; 725; 729;
73C; 74D; 744; 76U;
76Z
§ 22 47667, Erweiterung 08
187 e1*2001/116*0287*.. 85 - 130 195/55R16 12T; 51G Nur bis
205/55R16 12T; 51G e1*2001/116*0287*09;
4-türig;
10B; 11G; 11H; 51A;
71K; 721; 725; 729;
73C; 74D; 744; 76U;
76Z
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindizes, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und diese
zulässige Höchstgeschwindigkeit ist im Betrieb nicht zu überschreiten.
10S) Der serienmäßige Nenndurchmesser der Sommer- bzw. Winterbereifung darf nicht unterschritten werden.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0463-08-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 47667
ANLAGE: 27 Radtyp: C16 656
Hersteller: CMS Automotive Trading GmbH Stand: 24.04.2018
__________________________________________________________________________________________________________________
Seite: 3 von 3
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12N) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 11 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12T) Die Verwendung von feingliedrigen Schneeketten ist nur mit der vom Fahrzeughersteller freigegebenen
Schneekette oder einer baugleichen Schneekette an der Achse, die in der Betriebsanleitung des
Fahrzeuges genannt wird, möglich.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
§ 22 47667, Erweiterung 08
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig. Die Lauffläche und die Struktur sind bei M+S-Profil so
konzipiert, dass sie vor allem auf Matsch und Schnee (Winter) bessere Fahreigenschaften gewährleisten.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
744) Das Anzugsmoment der Befestigungsteile der Räder ist der Betriebsanleitung des Fahrzeuges zu
entnehmen.
74D) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller verwendet werden.
76R) Die Verwendung dieser Radgröße ist nur zulässig, wenn die Felgenbreite des Serienrades nicht
unterschritten wird.
76U) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 17-Zoll-Rädern ausgerüstet sind.
76Z) Die Verwendung dieser Radgröße ist nur in Verbindung mit M+S-Reifen zulässig.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
