Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 8 J x 19 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
§ 22 46275, Erweiterung 07
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
special wheels for passenger cars 8 J x 19 H2
Genehmigungsnummer: 46275 Erweiterung: 07
Approval number: Extension:
1. Genehmigungsinhaber:
Holder of the approval:
CMS Automotive Trading GmbH
DE - 68789 St. Leon-Rot
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
Entfällt
Not applicable
3. Typbezeichnung:
Type:
C8 809
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Genehmigungsnummer: 46275 Erweiterung: 07
Approval number: Extension:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
§ 22 46275, Erweiterung 07
Genehmigungszeichen
Approval identification
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
an der Innen- bzw. Außenseite des Rades
on the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH
DE-51105 Köln
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
25.09.2018
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
55014516 (3. Ausfertigung)
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Genehmigungsnummer: 46275 Erweiterung: 07
Approval number: Extension:
9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
10, 12 2. Ausfertigung
1, 2, 4, 5, 6, 9 3. Ausfertigung
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
§ 22 46275, Erweiterung 07
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
10. Bemerkungen:
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
Die Anforderungen des Artikels 31, Absätze 5, 6, 8, 9 und 12 der Richtlinie
2007/46/EG - Verkauf und Inbetriebnahme von Teilen oder Ausrüstungen,
von denen ein erhebliches Risiko für das einwandfreie Funktionieren
wesentlicher Systeme ausgehen kann - sind sinngemäß erfüllt.
The requirements of Article 31, paragraphs 5, 6, 8, 9 and 12 of directive
2007/46/EC - Sale and entry into service of parts or equipment which
are capable of posing a significant risk to the correct functioning of
essential systems - are met.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
siehe Prüfbericht
see test report
12. Die Genehmigung wird erweitert
Approval extended
Kraftfahrt-Bundesamt
DE-24932 Flensburg

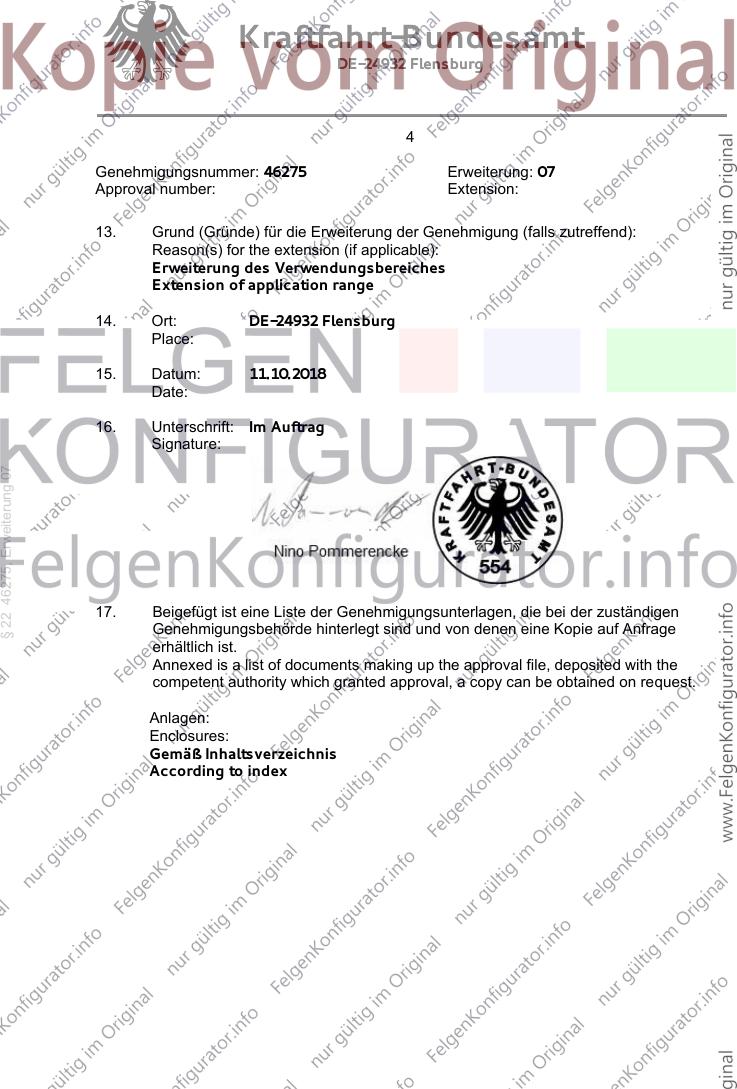

4
Genehmigungsnummer: 46275 Erweiterung: 07
Approval number: Extension:
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
Erweiterung des Verwendungsbereiches
Extension of application range
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 11.10.2018
Date:
16. Unterschrift: Im Auftrag
Signature:
§ 22 46275, Erweiterung 07
17. Beigefügt ist eine Liste der Genehmigungsunterlagen, die bei der zuständigen
Genehmigungsbehörde hinterlegt sind und von denen eine Kopie auf Anfrage
erhältlich ist.
Annexed is a list of documents making up the approval file, deposited with the
competent authority which granted approval, a copy can be obtained on request.
Anlagen:
Enclosures:
Gemäß Inhaltsverzeichnis
According to index
Kraftfahrt-Bundesamt
DE-24932 Flensburg

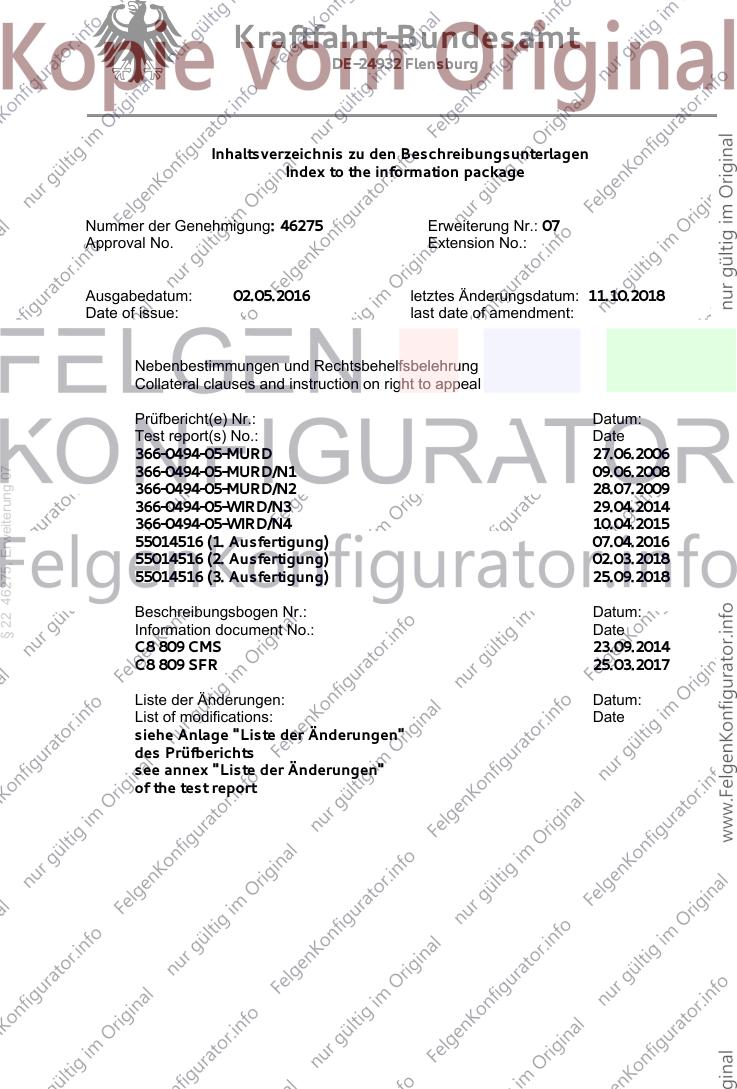

Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
Nummer der Genehmigung: 46275 Erweiterung Nr.: 07
Approval No. Extension No.:
Ausgabedatum: 02.05.2016 letztes Änderungsdatum: 11.10.2018
Date of issue: last date of amendment:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
Prüfbericht(e) Nr.: Datum:
Test report(s) No.: Date
366-0494-05-MURD 27.06.2006
§ 22 46275, Erweiterung 07
366-0494-05-MURD/N1 09.06.2008
366-0494-05-MURD/N2 28.07.2009
366-0494-05-WIRD/N3 29.04.2014
366-0494-05-WIRD/N4 10.04.2015
55014516 (1. Ausfertigung) 07.04.2016
55014516 (2. Ausfertigung) 02.03.2018
55014516 (3. Ausfertigung) 25.09.2018
Beschreibungsbogen Nr.: Datum:
Information document No.: Date
C8 809 CMS 23.09.2014
C8 809 SFR 25.03.2017
Liste der Änderungen: Datum:
List of modifications: Date
siehe Anlage "Liste der Änderungen"
des Prüfberichts
see annex "Liste der Änderungen"
of the test report

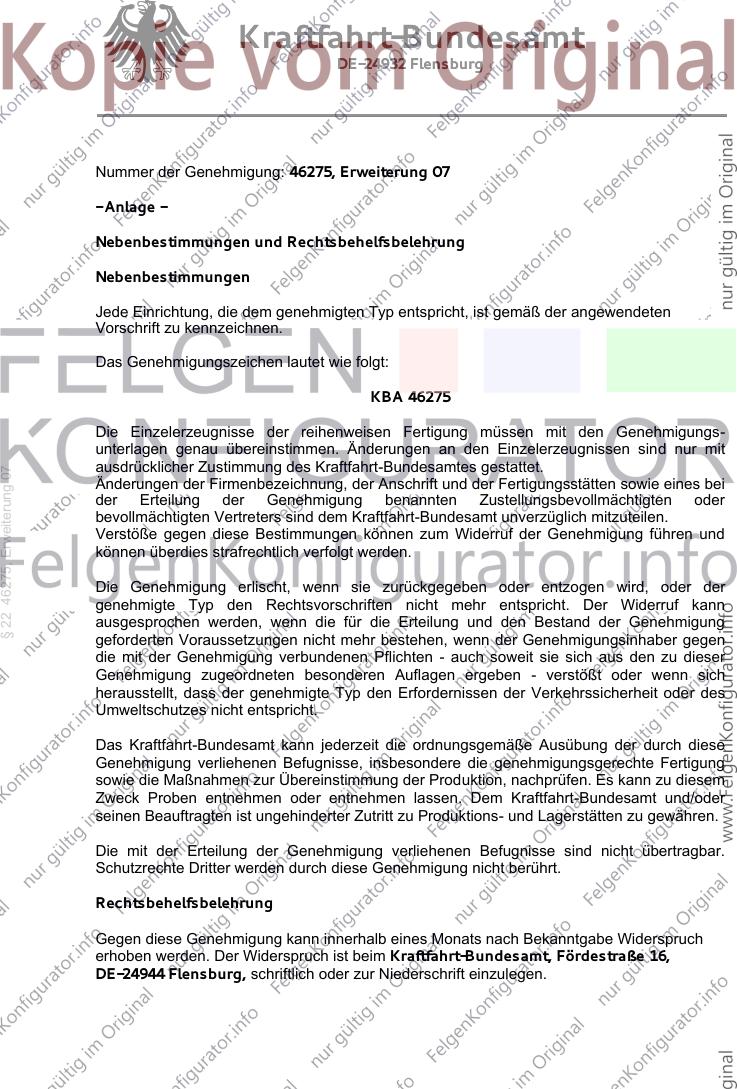

Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der Genehmigung: 46275, Erweiterung 07
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Jede Einrichtung, die dem genehmigten Typ entspricht, ist gemäß der angewendeten
Vorschrift zu kennzeichnen.
Das Genehmigungszeichen lautet wie folgt:
KBA 46275
Die Einzelerzeugnisse der reihenweisen Fertigung müssen mit den Genehmigungs-
unterlagen genau übereinstimmen. Änderungen an den Einzelerzeugnissen sind nur mit
ausdrücklicher Zustimmung des Kraftfahrt-Bundesamtes gestattet.
§ 22 46275, Erweiterung 07
Änderungen der Firmenbezeichnung, der Anschrift und der Fertigungsstätten sowie eines bei
der Erteilung der Genehmigung benannten Zustellungsbevollmächtigten oder
bevollmächtigten Vertreters sind dem Kraftfahrt-Bundesamt unverzüglich mitzuteilen.
Verstöße gegen diese Bestimmungen können zum Widerruf der Genehmigung führen und
können überdies strafrechtlich verfolgt werden.
Die Genehmigung erlischt, wenn sie zurückgegeben oder entzogen wird, oder der
genehmigte Typ den Rechtsvorschriften nicht mehr entspricht. Der Widerruf kann
ausgesprochen werden, wenn die für die Erteilung und den Bestand der Genehmigung
geforderten Voraussetzungen nicht mehr bestehen, wenn der Genehmigungsinhaber gegen
die mit der Genehmigung verbundenen Pflichten - auch soweit sie sich aus den zu dieser
Genehmigung zugeordneten besonderen Auflagen ergeben - verstößt oder wenn sich
herausstellt, dass der genehmigte Typ den Erfordernissen der Verkehrssicherheit oder des
Umweltschutzes nicht entspricht.
Das Kraftfahrt-Bundesamt kann jederzeit die ordnungsgemäße Ausübung der durch diese
Genehmigung verliehenen Befugnisse, insbesondere die genehmigungsgerechte Fertigung
sowie die Maßnahmen zur Übereinstimmung der Produktion, nachprüfen. Es kann zu diesem
Zweck Proben entnehmen oder entnehmen lassen. Dem Kraftfahrt-Bundesamt und/oder
seinen Beauftragten ist ungehinderter Zutritt zu Produktions- und Lagerstätten zu gewähren.
Die mit der Erteilung der Genehmigung verliehenen Befugnisse sind nicht übertragbar.
Schutzrechte Dritter werden durch diese Genehmigung nicht berührt.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
Kraftfahrt-Bundesamt
DE-24932 Flensburg

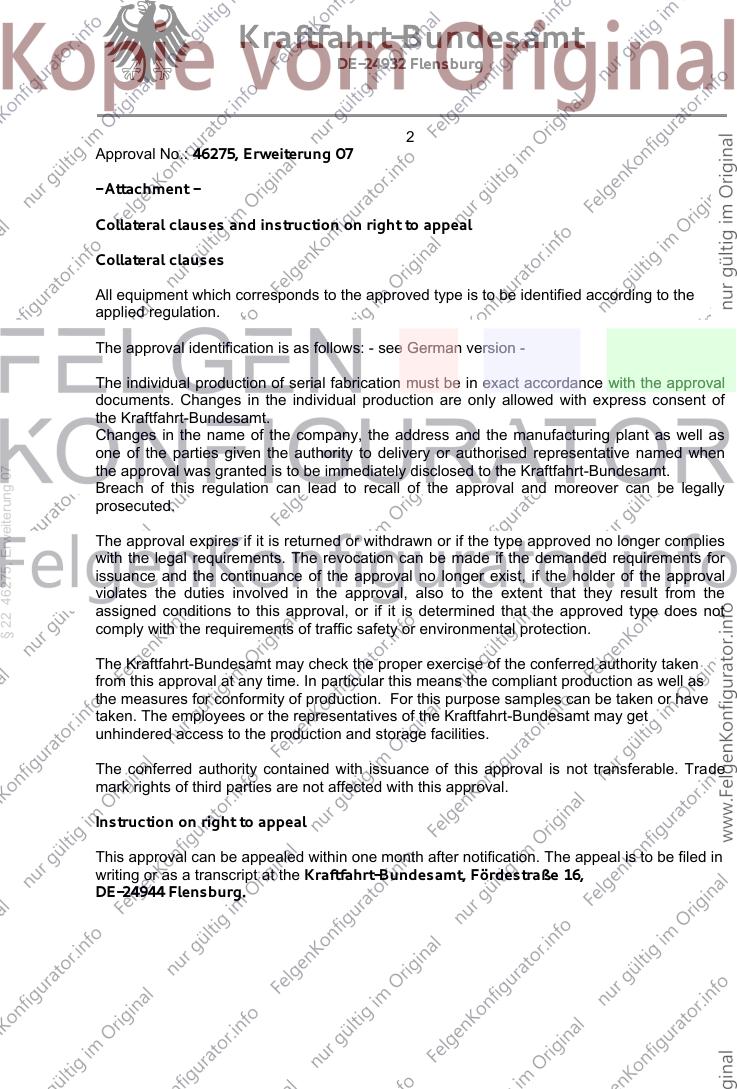

2
Approval No.: 46275, Erweiterung 07
- Attachment -
Collateral clauses and instruction on right to appeal
Collateral clauses
All equipment which corresponds to the approved type is to be identified according to the
applied regulation.
The approval identification is as follows: - see German version -
The individual production of serial fabrication must be in exact accordance with the approval
documents. Changes in the individual production are only allowed with express consent of
the Kraftfahrt-Bundesamt.
Changes in the name of the company, the address and the manufacturing plant as well as
one of the parties given the authority to delivery or authorised representative named when
the approval was granted is to be immediately disclosed to the Kraftfahrt-Bundesamt.
§ 22 46275, Erweiterung 07
Breach of this regulation can lead to recall of the approval and moreover can be legally
prosecuted.
The approval expires if it is returned or withdrawn or if the type approved no longer complies
with the legal requirements. The revocation can be made if the demanded requirements for
issuance and the continuance of the approval no longer exist, if the holder of the approval
violates the duties involved in the approval, also to the extent that they result from the
assigned conditions to this approval, or if it is determined that the approved type does not
comply with the requirements of traffic safety or environmental protection.
The Kraftfahrt-Bundesamt may check the proper exercise of the conferred authority taken
from this approval at any time. In particular this means the compliant production as well as
the measures for conformity of production. For this purpose samples can be taken or have
taken. The employees or the representatives of the Kraftfahrt-Bundesamt may get
unhindered access to the production and storage facilities.
The conferred authority contained with issuance of this approval is not transferable. Trade
mark rights of third parties are not affected with this approval.
Instruction on right to appeal
This approval can be appealed within one month after notification. The appeal is to be filed in
writing or as a transcript at the Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg.

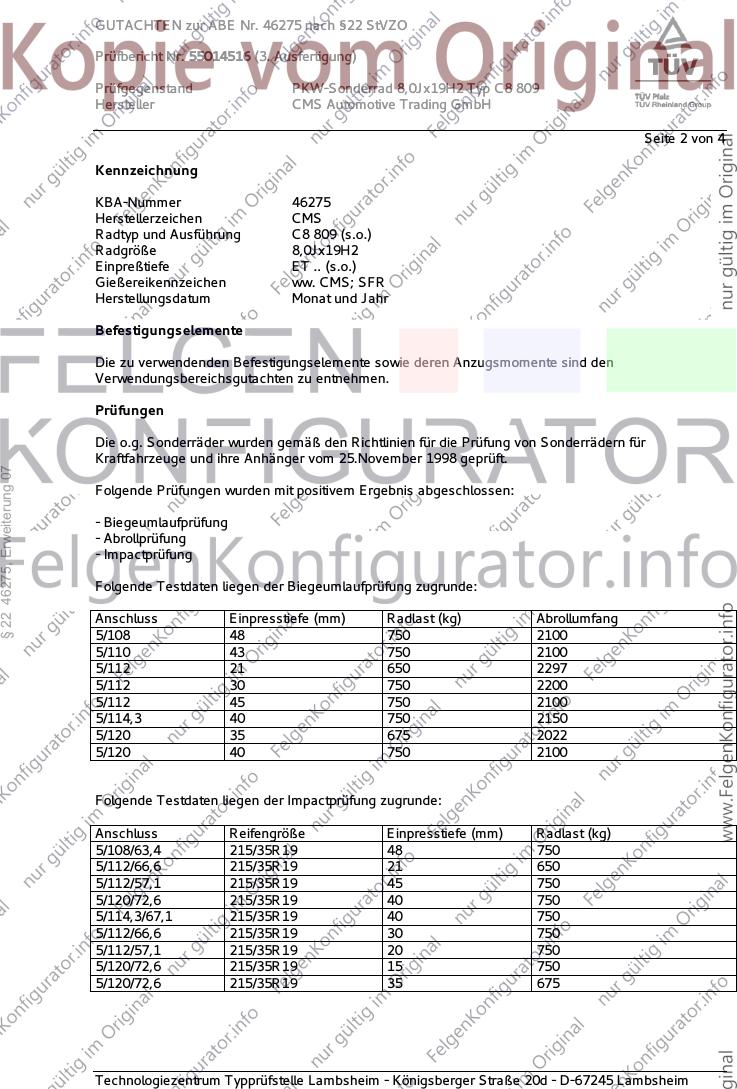

GUTACHTEN zur ABE Nr. 46275 nach §22 StVZO
Prüfbericht Nr. 55014516 (3. Ausfertigung)

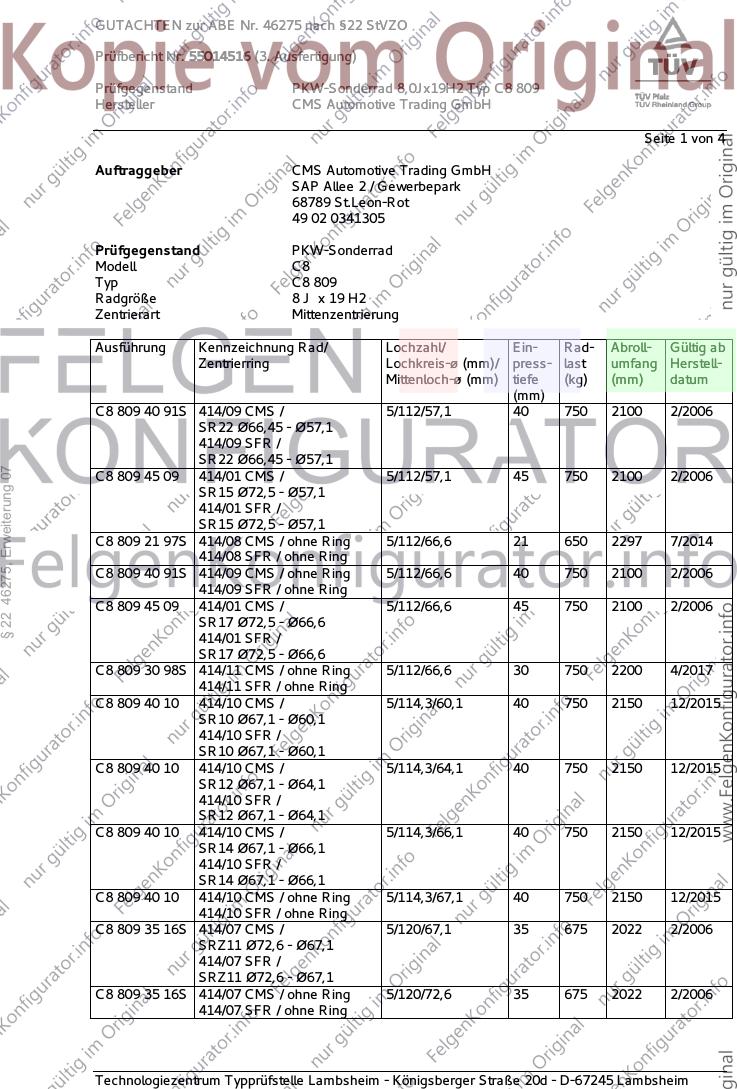

Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ C8 809
Hersteller CMS Automotive Trading GmbH
Seite 1 von 4
Auftraggeber CMS Automotive Trading GmbH
SAP Allee 2 / Gewerbepark
68789 St.Leon-Rot
49 02 0341305
Prüfgegenstand PKW-Sonderrad
Modell C8
Typ C8 809
Radgröße 8 J x 19 H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Lochzahl/ Ein- Rad- Abroll- Gültig ab
Zentrierring Lochkreis-ø (mm)/ press- last umfang Herstell-
Mittenloch-ø (mm) tiefe (kg) (mm) datum
(mm)
C8 809 40 91S 414/09 CMS / 5/112/57,1 40 750 2100 2/2006
SR22 Ø66,45 - Ø57,1
414/09 SFR /
SR22 Ø66,45 - Ø57,1
§ 22 46275, Erweiterung 07
C8 809 45 09 414/01 CMS / 5/112/57,1 45 750 2100 2/2006
SR15 Ø72,5 - Ø57,1
414/01 SFR /
SR15 Ø72,5 - Ø57,1
C8 809 21 97S 414/08 CMS / ohne Ring 5/112/66,6 21 650 2297 7/2014
414/08 SFR / ohne Ring
C8 809 40 91S 414/09 CMS / ohne Ring 5/112/66,6 40 750 2100 2/2006
414/09 SFR / ohne Ring
C8 809 45 09 414/01 CMS / 5/112/66,6 45 750 2100 2/2006
SR17 Ø72,5 - Ø66,6
414/01 SFR /
SR17 Ø72,5 - Ø66,6
C8 809 30 98S 414/11 CMS / ohne Ring 5/112/66,6 30 750 2200 4/2017
414/11 SFR / ohne Ring
C8 809 40 10 414/10 CMS / 5/114,3/60,1 40 750 2150 12/2015
SR10 Ø67,1 - Ø60,1
414/10 SFR /
SR10 Ø67,1 - Ø60,1
C8 809 40 10 414/10 CMS / 5/114,3/64,1 40 750 2150 12/2015
SR12 Ø67,1 - Ø64,1
414/10 SFR /
SR12 Ø67,1 - Ø64,1
C8 809 40 10 414/10 CMS / 5/114,3/66,1 40 750 2150 12/2015
SR14 Ø67,1 - Ø66,1
414/10 SFR /
SR14 Ø67,1 - Ø66,1
C8 809 40 10 414/10 CMS / ohne Ring 5/114,3/67,1 40 750 2150 12/2015
414/10 SFR / ohne Ring
C8 809 35 16S 414/07 CMS / 5/120/67,1 35 675 2022 2/2006
SRZ11 Ø72,6 - Ø67,1
414/07 SFR /
SRZ11 Ø72,6 - Ø67,1
C8 809 35 16S 414/07 CMS / ohne Ring 5/120/72,6 35 675 2022 2/2006
414/07 SFR / ohne Ring
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46275 nach §22 StVZO
Prüfbericht Nr. 55014516 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ C8 809
Hersteller CMS Automotive Trading GmbH
Seite 2 von 4
Kennzeichnung
KBA-Nummer 46275
Herstellerzeichen CMS
Radtyp und Ausführung C8 809 (s.o.)
Radgröße 8,0Jx19H2
Einpreßtiefe ET .. (s.o.)
Gießereikennzeichen ww. CMS; SFR
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
§ 22 46275, Erweiterung 07
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Anschluss Einpresstiefe (mm) Radlast (kg) Abrollumfang
5/108 48 750 2100
5/110 43 750 2100
5/112 21 650 2297
5/112 30 750 2200
5/112 45 750 2100
5/114,3 40 750 2150
5/120 35 675 2022
5/120 40 750 2100
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluss Reifengröße Einpresstiefe (mm) Radlast (kg)
5/108/63,4 215/35R19 48 750
5/112/66,6 215/35R19 21 650
5/112/57,1 215/35R19 45 750
5/120/72,6 215/35R19 40 750
5/114,3/67,1 215/35R19 40 750
5/112/66,6 215/35R19 30 750
5/112/57,1 215/35R19 20 750
5/120/72,6 215/35R19 15 750
5/120/72,6 215/35R19 35 675
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46275 nach §22 StVZO
Prüfbericht Nr. 55014516 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ C8 809
Hersteller CMS Automotive Trading GmbH
Seite 3 von 4
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluss Reifengröße Einpresstiefe (mm) Radlast (kg)
5/112/57,1 255/50R19 45 750
5/114,3/67,1 285/55R19 40 750
5/114,3/67,1 285/55R19 40 750
5/112/57,1 255/50R19 45 750
5/112/57,1 255/50R19 45 750
5/112/57,1 255/50R19 45 750
5/112/57,1 255/50R19 45 750
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
§ 22 46275, Erweiterung 07
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht der nicht lackierten Sonderradausführung 40 10 betrug 13,622 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfungen wurden durch folgende Prüflabor durchgeführt:
TÜV SÜD Automotive GmbH, Garching (TB 366-0494-05-MURD/N2-TB - Juli 2009)
TÜV AUSTRIA Automotive GmbH, Wien (TB 366-0494-05-WIRD/N4-TB - April 2015)
TÜV Pfalz Verkehrswesen GmbH, Lambsheim ab Januar 2016
TÜV Rheinland Malaysia, Shah Alam ab Mai 2017
Hinweise zum Sonderrad
Leichtmetallsonderrad mit 5 Doppel-Y-Speichen wahlweise lackiert oder poliert.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
an den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46275 nach §22 StVZO
Prüfbericht Nr. 55014516 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ C8 809
Hersteller CMS Automotive Trading GmbH
Seite 4 von 4
Anlagen
Beschreibung (CMS) - 23.09.2014
Anlage zur Radbeschreibung - 18.02.2016
mit Änderung vom 11.12.2017
Radzeichnung (CMS) J414 000_D 20.06.2005
mit Änderung vom 21.01.2013
Radzeichnung (CMS) J 414 007_B 21.01.2013
mit Änderung vom 26.02.2015
Radzeichnung (CMS) J 414 008 21.05.2014
Radzeichnung (CMS) J 414 009 06.12.2015
Radzeichnung (CMS) J 414 010 06.12.2015
Zentrierringzeichnungen mit Übersicht 18.01.2012
Befestigungsmittelzeichnungen mit Übersicht Stand 09.02.2010
Technischer Bericht Nr. 366-0494-05-MURD/N2-TB 28.07.2009
TÜV SÜD Automotive GmbH
Technischer Bericht Nr. 366-0494-05-WIRD/N4-TB 10.04.2015
TÜV AUSTRIA Automotive GmbH
§ 22 46275, Erweiterung 07
Beschreibung (SFR) - 25.03.2017
Radzeichnung (SFR) Blatt 1+2 301-1980 09.02.2017
Radzeichnung (CMS) J 414 001 25.06.2005
Radzeichnung (CMS) J 414 011 07.04.2017
Verwendungsbereich Anlage 1 - 13
Der Prüfbericht umfasst Blatt 1 bis 5.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 25. September 2018
Bohlander 00303797.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46275 nach §22 StVZO
Anlage „Liste der Änderungen“ zu Prüfbericht Nr. 55014516 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ C8 809
Hersteller CMS Automotive Trading GmbH
Seite 1 von 1
Liste der Änderungen
Es wird geändert: Aktualisierung Verwendungsbereich
Es wir berichtigt: -
Es wird hinzugefügt -
Es entfällt -
§ 22 46275, Erweiterung 07
