Anlage 9 - Verwendungsbereich
Prüfbericht 366-0267-23-WIRD/N2
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 002238
ANLAGE: 9.4 Radtyp: AHA1L
Hersteller: ALCAR WHEELS GmbH Stand: 18.09.2024
______________________________________________________________________________________________________________

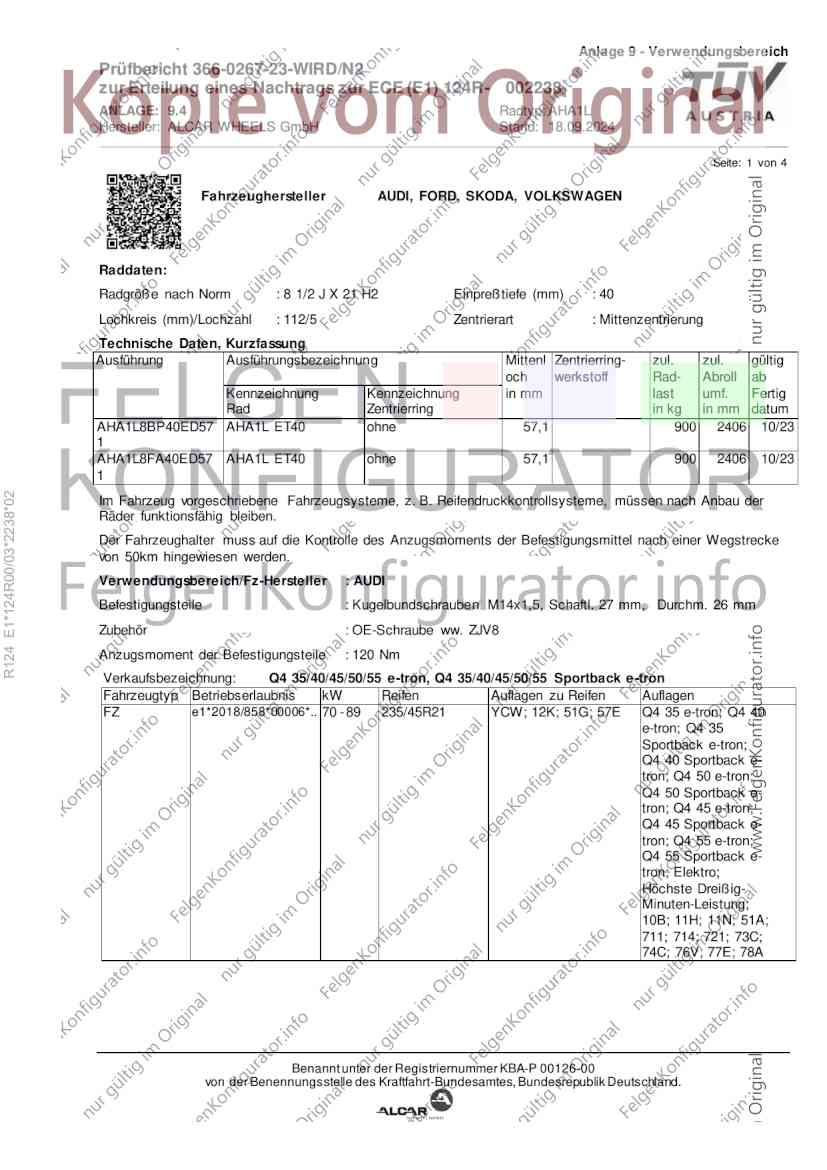

Seite: 1 von 4
Fahrzeughersteller AUDI, FORD, SKODA, VOLKSWAGEN
Raddaten:
Radgröße nach Norm : 8 1/2 J X 21 H2 Einpreßtiefe (mm) : 40
Lochkreis (mm)/Lochzahl : 112/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung in mm last umf. Fertig
Rad Zentrierring in kg in mm datum
AHA1L8BP40ED57 AHA1L ET40 ohne 57,1 900 2406 10/23
1
AHA1L8FA40ED57 AHA1L ET40 ohne 57,1 900 2406 10/23
1
R124 E1*124R00/03*2238*02
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : AUDI
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 26 mm
Zubehör : OE-Schraube ww. ZJV8
Anzugsmoment der Befestigungsteile : 120 Nm
Verkaufsbezeichnung: Q4 35/40/45/50/55 e-tron, Q4 35/40/45/50/55 Sportback e -tron
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
FZ e1*2018/858*00006*.. 70 - 89 235/45R21 YCW; 12K; 51G; 57E Q4 35 e-tron; Q4 40
e-tron; Q4 35
Sportback e-tron;
Q4 40 Sportback e-
tron; Q4 50 e-tron;
Q4 50 Sportback e-
tron; Q4 45 e-tron;
Q4 45 Sportback e-
tron; Q4 55 e-tron;
Q4 55 Sportback e-
tron; Elektro;
Höchste Dreißig-
Minuten-Leistung;
10B; 11H; 11N; 51A;
711; 714; 721; 73C;
74C; 76V; 77E; 78A
Benannt unter der Registriernummer KBA-P 00126-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0267-23-WIRD/N2
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 002238
ANLAGE: 9.4 Radtyp: AHA1L
Hersteller: ALCAR WHEELS GmbH Stand: 18.09.2024
______________________________________________________________________________________________________________

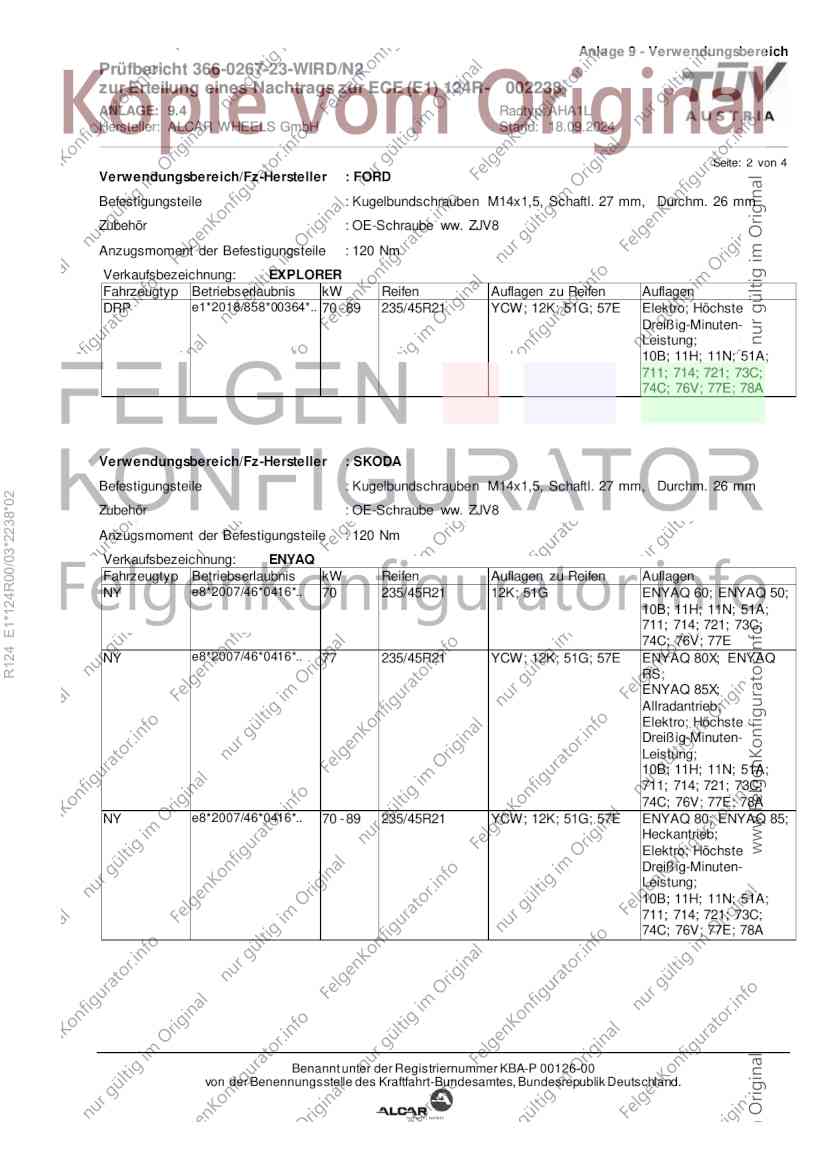

Seite: 2 von 4
Verwendungsbereich/Fz-Hersteller : FORD
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 26 mm
Zubehör : OE-Schraube ww. ZJV8
Anzugsmoment der Befestigungsteile : 120 Nm
Verkaufsbezeichnung: EXPLORER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DRP e1*2018/858*00364*.. 70 - 89 235/45R21 YCW; 12K; 51G; 57E Elektro; Höchste
Dreißig-Minuten-
Leistung;
10B; 11H; 11N; 51A;
711; 714; 721; 73C;
74C; 76V; 77E; 78A
Verwendungsbereich/Fz-Hersteller : SKODA
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 26 mm
R124 E1*124R00/03*2238*02
Zubehör : OE-Schraube ww. ZJV8
Anzugsmoment der Befestigungsteile : 120 Nm
Verkaufsbezeichnung: ENYAQ
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
NY e8*2007/46*0416*.. 70 235/45R21 12K; 51G ENYAQ 60; ENYAQ 50;
10B; 11H; 11N; 51A;
711; 714; 721; 73C;
74C; 76V; 77E
NY e8*2007/46*0416*.. 77 235/45R21 YCW; 12K; 51G; 57E ENYAQ 80X; ENYAQ
RS;
ENYAQ 85X;
Allradantrieb;
Elektro; Höchste
Dreißig-Minuten-
Leistung;
10B; 11H; 11N; 51A;
711; 714; 721; 73C;
74C; 76V; 77E; 78A
NY e8*2007/46*0416*.. 70 - 89 235/45R21 YCW; 12K; 51G; 57E ENYAQ 80; ENYAQ 85;
Heckantrieb;
Elektro; Höchste
Dreißig-Minuten-
Leistung;
10B; 11H; 11N; 51A;
711; 714; 721; 73C;
74C; 76V; 77E; 78A
Benannt unter der Registriernummer KBA-P 00126-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0267-23-WIRD/N2
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 002238
ANLAGE: 9.4 Radtyp: AHA1L
Hersteller: ALCAR WHEELS GmbH Stand: 18.09.2024
______________________________________________________________________________________________________________

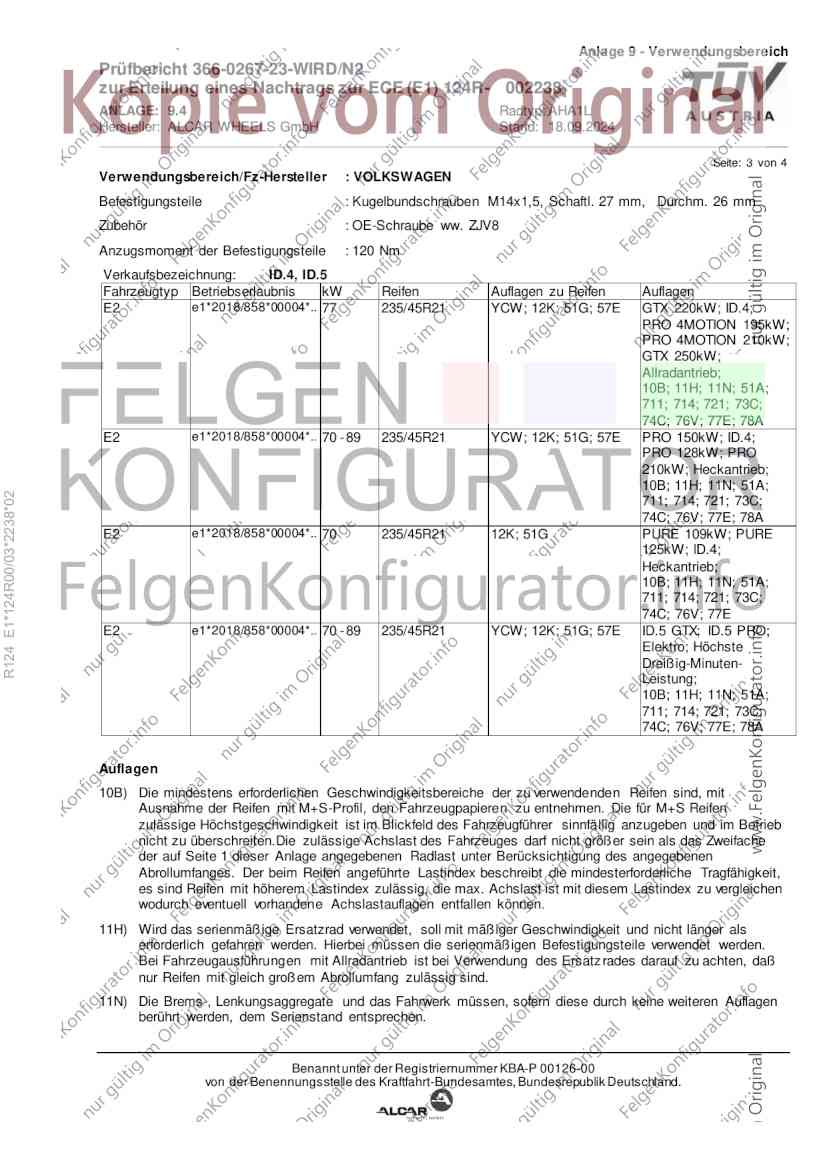

Seite: 3 von 4
Verwendungsbereich/Fz-Hersteller : VOLKSWAGEN
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 26 mm
Zubehör : OE-Schraube ww. ZJV8
Anzugsmoment der Befestigungsteile : 120 Nm
Verkaufsbezeichnung: ID.4, ID.5
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
E2 e1*2018/858*00004*.. 77 235/45R21 YCW; 12K; 51G; 57E GTX 220kW; ID.4;
PRO 4MOTION 195kW;
PRO 4MOTION 210kW;
GTX 250kW;
Allradantrieb;
10B; 11H; 11N; 51A;
711; 714; 721; 73C;
74C; 76V; 77E; 78A
E2 e1*2018/858*00004*.. 70 - 89 235/45R21 YCW; 12K; 51G; 57E PRO 150kW; ID.4;
PRO 128kW; PRO
210kW; Heckantrieb;
10B; 11H; 11N; 51A;
R124 E1*124R00/03*2238*02
711; 714; 721; 73C;
74C; 76V; 77E; 78A
E2 e1*2018/858*00004*.. 70 235/45R21 12K; 51G PURE 109kW; PURE
125kW; ID.4;
Heckantrieb;
10B; 11H; 11N; 51A;
711; 714; 721; 73C;
74C; 76V; 77E
E2 e1*2018/858*00004*.. 70 - 89 235/45R21 YCW; 12K; 51G; 57E ID.5 GTX; ID.5 PRO;
Elektro; Höchste
Dreißig-Minuten-
Leistung;
10B; 11H; 11N; 51A;
711; 714; 721; 73C;
74C; 76V; 77E; 78A
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind, mit
Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu entnehmen. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und im Betrieb
nicht zu überschreiten.Die zulässige Achslast des Fahrzeuges darf nicht größer sein als das Zweifache
der auf Seite 1 dieser Anlage angegebenen Radlast unter Berücksichtigung des angegebenen
Abrollumfanges. Der beim Reifen angeführte Lastindex beschreibt die mindesterforderliche Tragfähigkeit,
es sind Reifen mit höherem Lastindex zulässig, die max. Achslast ist mit diesem Lastindex zu vergleichen
wodurch eventuell vorhandene Achslastauflagen entfallen können.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatz rades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
11N) Die Brems-, Lenkungsaggregate und das Fahrwerk müssen, sofern diese durch keine weiteren Auflagen
berührt werden, dem Serienstand entsprechen.
Benannt unter der Registriernummer KBA-P 00126-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0267-23-WIRD/N2
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 002238
ANLAGE: 9.4 Radtyp: AHA1L
Hersteller: ALCAR WHEELS GmbH Stand: 18.09.2024
______________________________________________________________________________________________________________

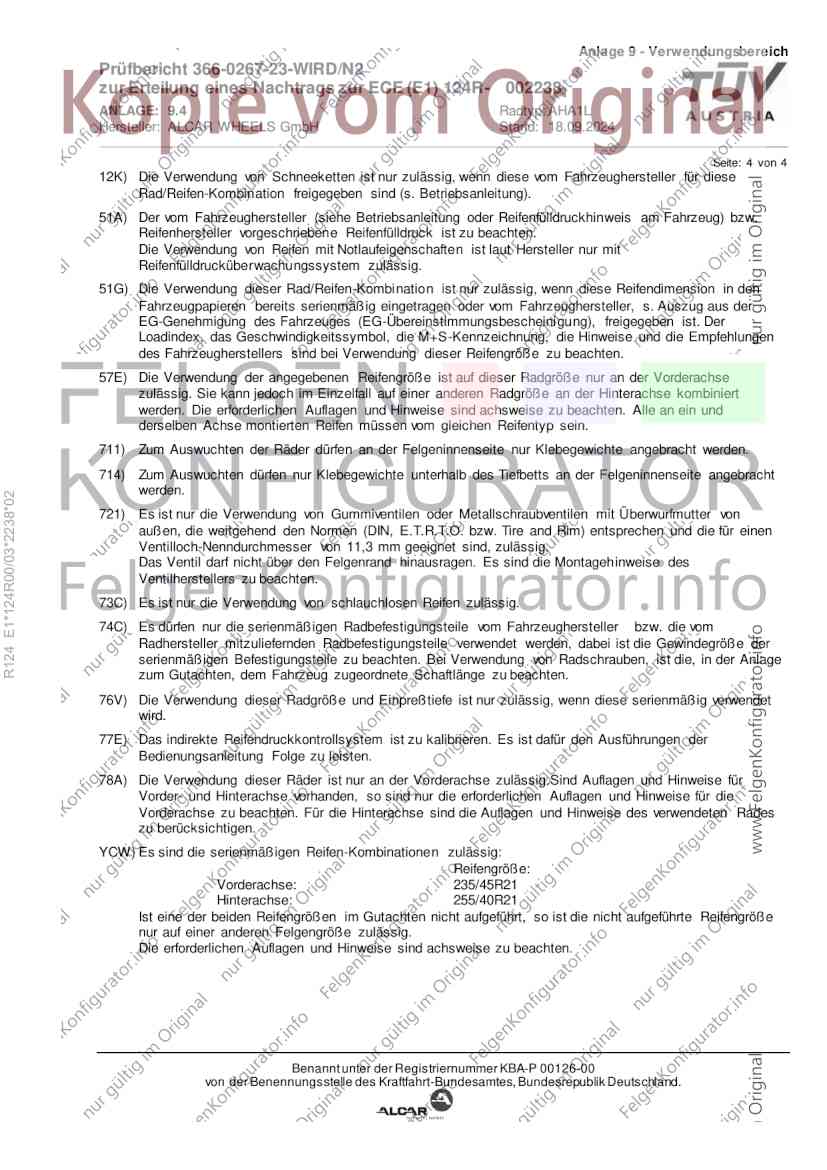

Seite: 4 von 4
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben sind (s. Betriebsanleitung).
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
57E) Die Verwendung der angegebenen Reifengröße ist auf dieser Radgröße nur an der Vorderachse
zulässig. Sie kann jedoch im Einzelfall auf einer anderen Radgröße an der Hinterachse kombiniert
werden. Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten. Alle an ein und
derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
711) Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte angebracht werden.
714) Zum Auswuchten dürfen nur Klebegewichte unterhalb des Tiefbetts an der Felgeninnenseite angebracht
werden.
R124 E1*124R00/03*2238*02
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74C) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller bzw. die vom
Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist die Gewindegröße der
serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von Radschrauben, ist die, in der Anlage
zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu beachten.
76V) Die Verwendung dieser Radgröße und Einpreßtiefe ist nur zulässig, wenn diese serienmäßig verwendet
wird.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
78A) Die Verwendung dieser Räder ist nur an der Vorderachse zulässig.Sind Auflagen und Hinweise für
Vorder- und Hinterachse vorhanden, so sind nur die erforderlichen Auflagen und Hinweise für die
Vorderachse zu beachten. Für die Hinterachse sind die Auflagen und Hinweise des verwendeten Rades
zu berücksichtigen.
YCW) Es sind die serienmäßigen Reifen-Kombinationen zulässig:
Reifengröße:
Vorderachse: 235/45R21
Hinterachse: 255/40R21
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Benannt unter der Registriernummer KBA-P 00126-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
