Gutachten 366-0198-21-WIRD
zur Erteilung der ABE 53797
ANLAGE: 9 VOLVO Radtyp: APR0M
Hersteller: ALCAR WHEELS GmbH Stand: 14.12.2021
______________________________________________________________________________________________________________

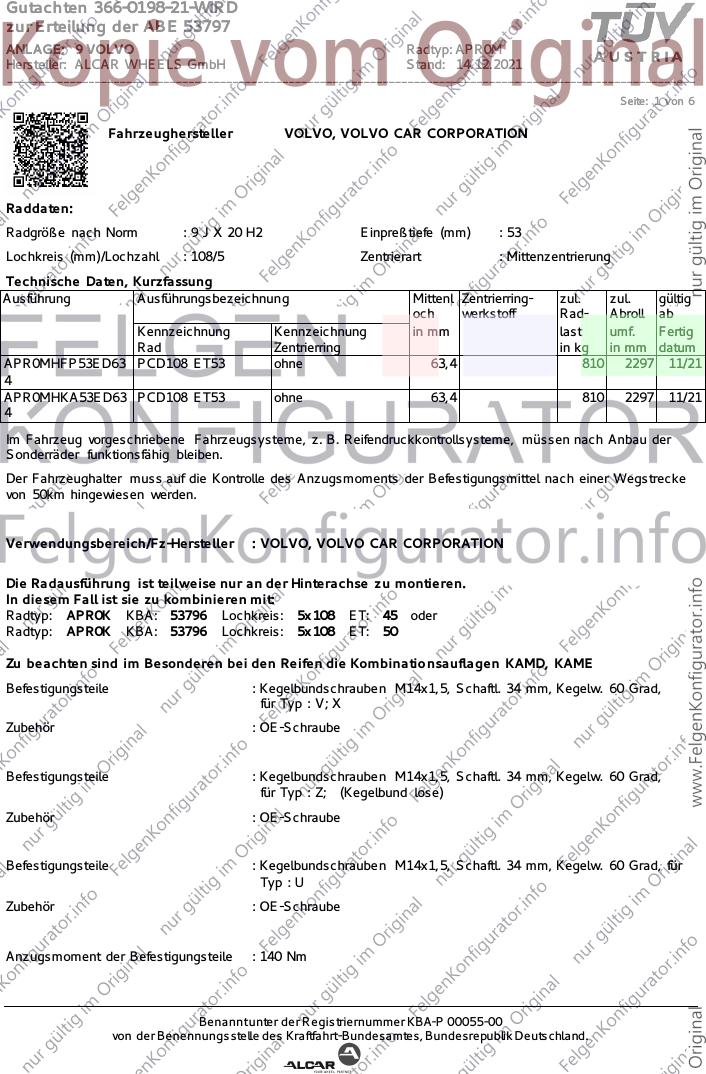

Seite: 1 von 6
Fahrzeughersteller VOLVO, VOLVO CAR CORPORATION
Raddaten:
Radgröße nach Norm : 9 J X 20 H2 Einpreßtiefe (mm) : 53
Lochkreis (mm)/Lochzahl : 108/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung in mm last umf. Fertig
Rad Zentrierring in kg in mm datum
APR0MHFP53ED63 PCD108 ET53 ohne 63,4 810 2297 11/21
4
APR0MHKA53ED63 PCD108 ET53 ohne 63,4 810 2297 11/21
4
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : VOLVO, VOLVO CAR CORPORATION
Die Radausführung ist teilweise nur an der Hinterachse z u montieren.
In diesem Fall ist sie zu kombinieren mit:
Radtyp: APR0K KBA: 53796 Lochkreis: 5x108 ET: 45 oder
Radtyp: APR0K KBA: 53796 Lochkreis: 5x108 ET: 50
Zu beachten sind im Besonderen bei den Reifen die Kombinationsauflagen KAMD, KAME
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 34 mm, Kegelw. 60 Grad,
für Typ : V; X
Zubehör : OE-Schraube
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 34 mm, Kegelw. 60 Grad,
für Typ : Z; (Kegelbund lose)
Zubehör : OE-Schraube
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 34 mm, Kegelw. 60 Grad, für
Typ : U
Zubehör : OE-Schraube
Anzugsmoment der Befestigungsteile : 140 Nm
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0198-21-WIRD
zur Erteilung der ABE 53797
ANLAGE: 9 VOLVO Radtyp: APR0M
Hersteller: ALCAR WHEELS GmbH Stand: 14.12.2021
______________________________________________________________________________________________________________

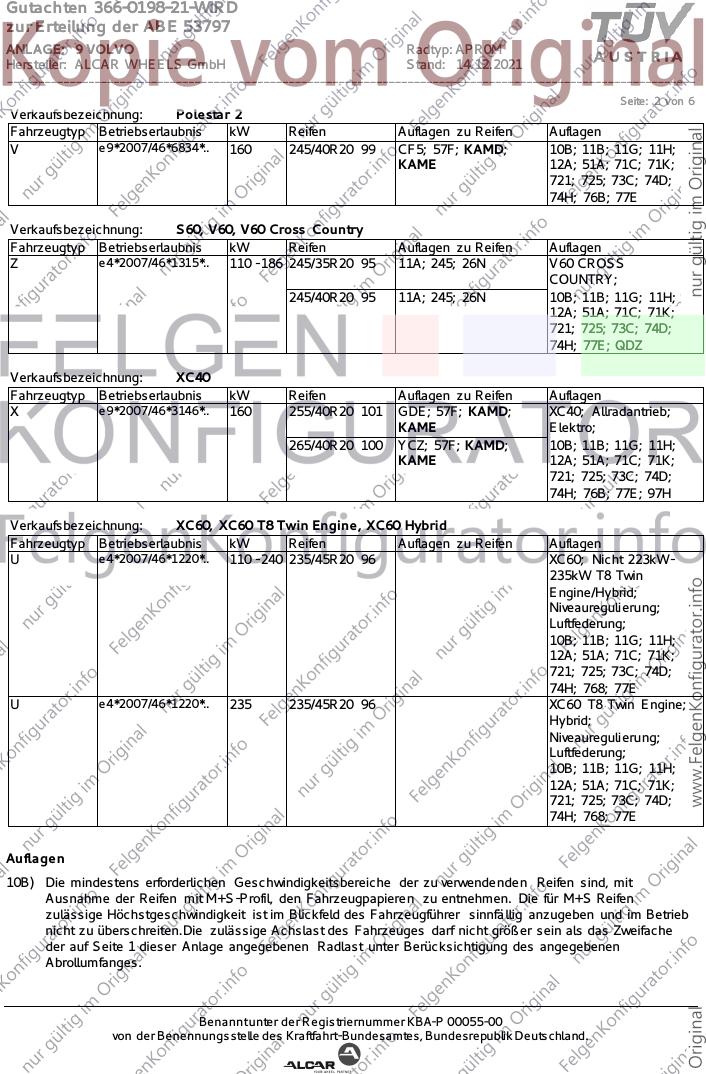

Seite: 2 von 6
Verkaufsbezeichnung: Polestar 2
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
V e9*2007/46*6834*.. 160 245/40R20 99 CF5; 57F; KAMD; 10B; 11B; 11G; 11H;
KAME 12A; 51A; 71C; 71K;
721; 725; 73C; 74D;
74H; 76B; 77E
Verkaufsbezeichnung: S60, V60, V60 Cross Country
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
Z e4*2007/46*1315*.. 110 - 186 245/35R20 95 11A; 245; 26N V60 CROSS
COUNTRY;
245/40R20 95 11A; 245; 26N 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74D;
74H; 77E; QDZ
Verkaufsbezeichnung: XC40
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
X e9*2007/46*3146*.. 160 255/40R20 101 GDE; 57F; KAMD; XC40; Allradantrieb;
KAME Elektro;
265/40R20 100 YCZ; 57F; KAMD; 10B; 11B; 11G; 11H;
KAME 12A; 51A; 71C; 71K;
721; 725; 73C; 74D;
74H; 76B; 77E; 97H
Verkaufsbezeichnung: XC60, XC60 T8 Twin Engine, XC60 Hybrid
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
U e4*2007/46*1220*.. 110 - 240 235/45R20 96 XC60; Nicht 223kW-
235kW T8 Twin
Engine/Hybrid;
Niveauregulierung;
Luftfederung;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74D;
74H; 768; 77E
U e4*2007/46*1220*.. 235 235/45R20 96 XC60 T8 Twin Engine;
Hybrid;
Niveauregulierung;
Luftfederung;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74D;
74H; 768; 77E
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind, mit
Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu entnehmen. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und im Betrieb
nicht zu überschreiten.Die zulässige Achslast des Fahrzeuges darf nicht größer sein als das Zweifache
der auf Seite 1 dieser Anlage angegebenen Radlast unter Berücksichtigung des angegebenen
Abrollumfanges.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0198-21-WIRD
zur Erteilung der ABE 53797
ANLAGE: 9 VOLVO Radtyp: APR0M
Hersteller: ALCAR WHEELS GmbH Stand: 14.12.2021
______________________________________________________________________________________________________________

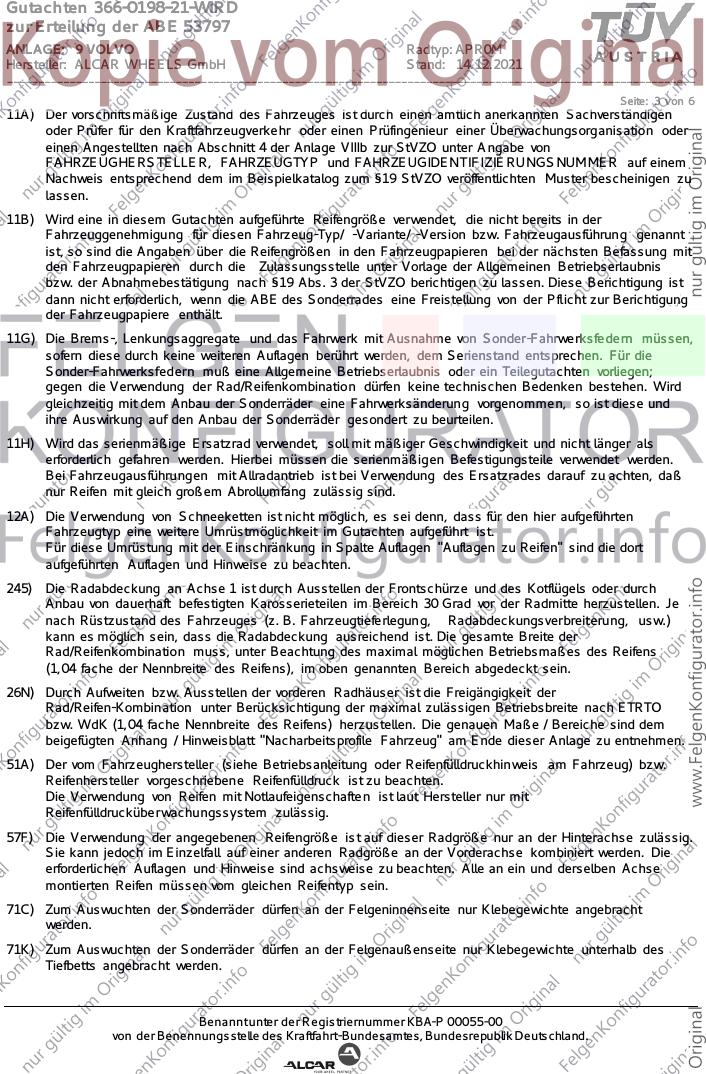

Seite: 3 von 6
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter A ngabe von
FAHRZEUGHERS TELLE R, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIE RUNGS NUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pfl icht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Auflagen zu Reifen" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreit erung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
57F) Die Verwendung der angegebenen Reifengröße ist auf dieser Radgröße nur an der Hinterachse zulässig.
Sie kann jedoch im Einzelfall auf einer anderen Radgröße an der Vorderachse kombiniert werden. Die
erforderlichen Auflagen und Hinweise sind achsweise zu beachten. Alle an ein und derselben Achse
montierten Reifen müssen vom gleichen Reifentyp sein.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0198-21-WIRD
zur Erteilung der ABE 53797
ANLAGE: 9 VOLVO Radtyp: APR0M
Hersteller: ALCAR WHEELS GmbH Stand: 14.12.2021
______________________________________________________________________________________________________________

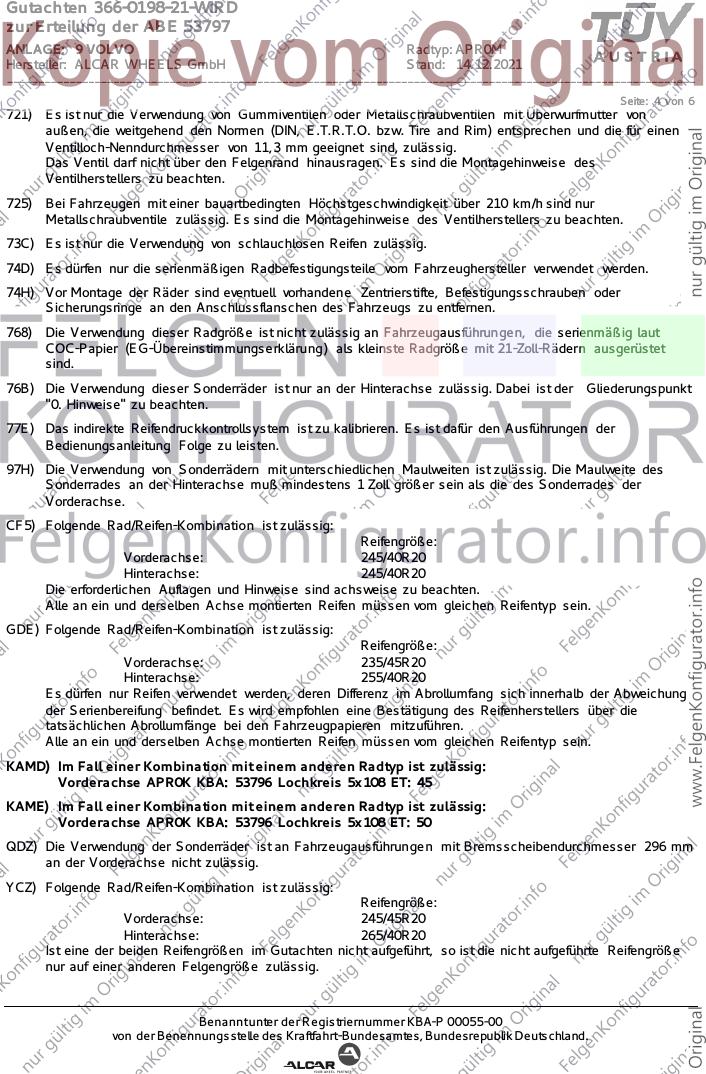

Seite: 4 von 6
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74D) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller verwendet werden.
74H) Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungsschrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
768) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig laut
COC-Papier (EG-Übereinstimmungserklärung) als kleinste Radgröße mit 21-Zoll-Rädern ausgerüstet
sind.
76B) Die Verwendung dieser Sonderräder ist nur an der Hinterachse zulässig. Dabei ist der Gliederungspunkt
"0. Hinweise" zu beachten.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
97H) Die Verwendung von Sonderrädern mit unterschiedlichen Maulweiten ist zulässig. Die Maulweite des
Sonderrades an der Hinterachse muß mindestens 1 Zoll größer sein als die des Sonderrades der
Vorderachse.
CF5) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 245/40R20
Hinterachse: 245/40R20
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
GDE) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 235/45R20
Hinterachse: 255/40R20
Es dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang sich innerhalb der Abweichung
der Serienbereifung befindet. Es wird empfohlen eine Bestätigung des Reifenherstellers über die
tatsächlichen Abrollumfänge bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
KAMD) Im Fall einer Kombination mit einem anderen Radtyp ist zulässig:
Vorderachse APR0K KBA: 53796 Lochkreis 5x108 ET: 45
KAME) Im Fall einer Kombination mit einem anderen Radtyp ist zulässig:
Vorderachse APR0K KBA: 53796 Lochkreis 5x108 ET: 50
QDZ) Die Verwendung der Sonderräder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 296 mm
an der Vorderachse nicht zulässig.
YCZ) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 245/45R20
Hinterachse: 265/40R20
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0198-21-WIRD
zur Erteilung der ABE 53797
ANLAGE: 9 VOLVO Radtyp: APR0M
Hersteller: ALCAR WHEELS GmbH Stand: 14.12.2021
______________________________________________________________________________________________________________

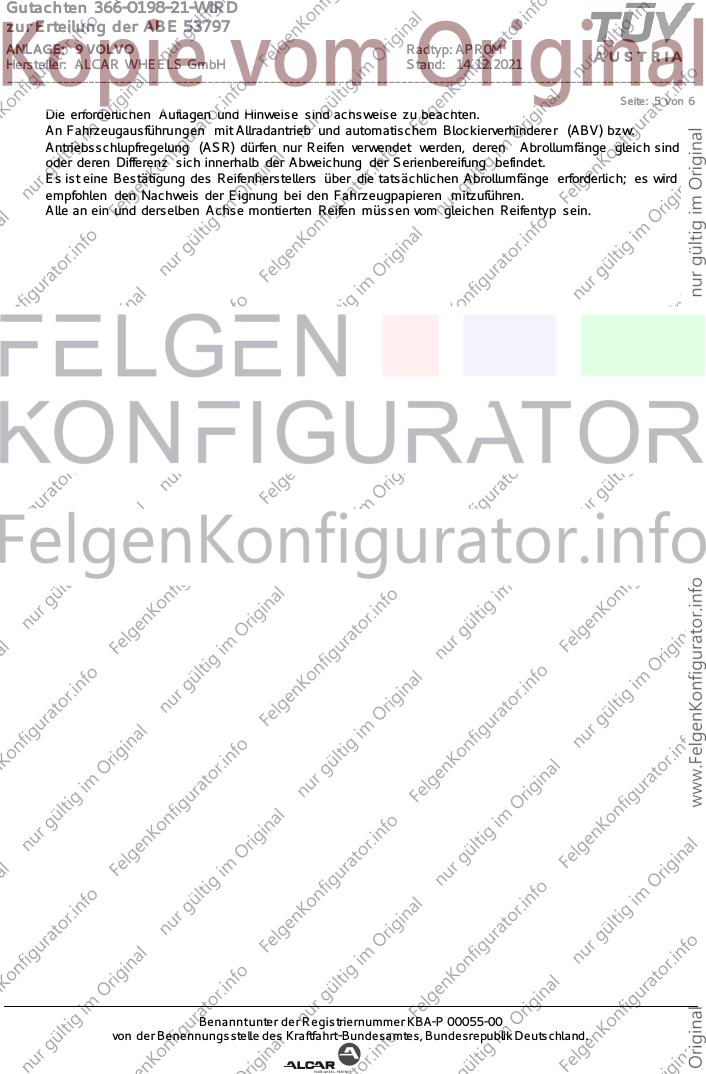

Seite: 5 von 6
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit Allradantrieb und automatischem Blockierverhinderer (ABV) bzw.
Antriebsschlupfregelung (ASR) dürfen nur Reifen verwendet werden, deren Abrollumfänge gleich sind
oder deren Differenz sich innerhalb der Abweichung der Serienbereifung befindet.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0198-21-WIRD
zur Erteilung der ABE 53797
ANLAGE: 9 VOLVO Radtyp: APR0M
Hersteller: ALCAR WHEELS GmbH Stand: 14.12.2021
______________________________________________________________________________________________________________

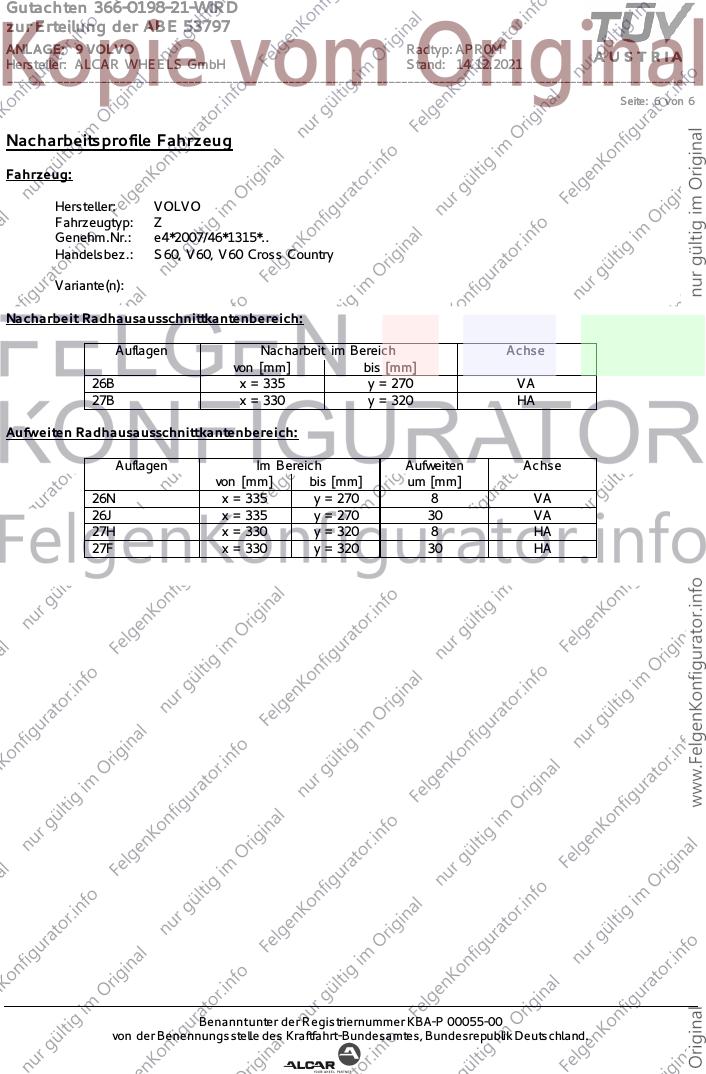

Seite: 6 von 6
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: VOLVO
Fahrzeugtyp: Z
Genehm.Nr.: e4*2007/46*1315*..
Handelsbez.: S60, V60, V60 Cross Country
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 335 y = 270 VA
27B x = 330 y = 320 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 335 y = 270 8 VA
26J x = 335 y = 270 30 VA
27H x = 330 y = 320 8 HA
27F x = 330 y = 320 30 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
