(E1) 124R-000441
Radgröße: 6 1/2x16
Typ: 1306
Datum: 07.12.2016
Das Rad ist ein hochbeanspruchtes Fahrzeugteil, welches im Betrieb extremen
Belastungen ausgesetzt sein kann. Falsche oder nicht sichere Rad/Reifen-
Bedienungspraktiken können zu Risiken und Gefahren für den Verbraucher führen.
Deshalb müssen alle Wartungs- und Montagearbeiten durch qualifiziertes und
entsprechend geschultes Personal durchgeführt werden.

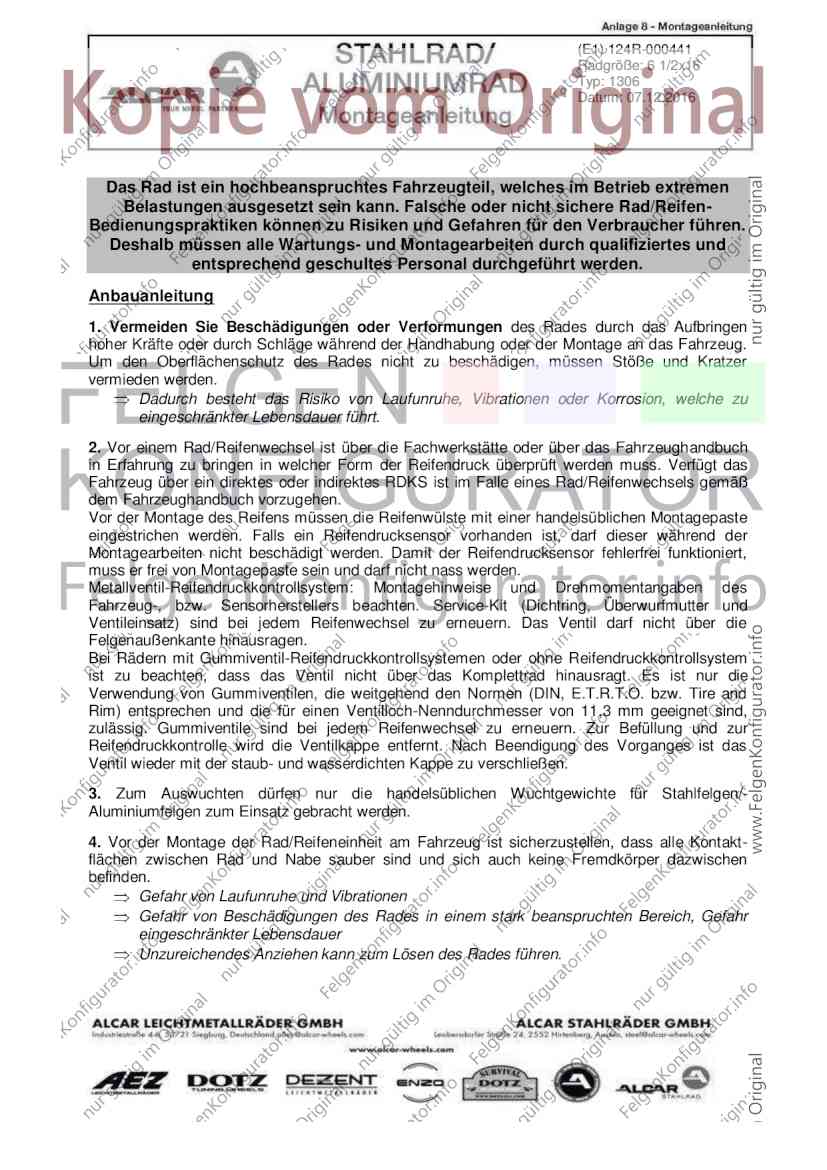

Anbauanleitung
1. Vermeiden Sie Beschädigungen oder Verformungen des Rades durch das Aufbringen
hoher Kräfte oder durch Schläge während der Handhabung oder der Montage an das Fahrzeug.
Um den Oberflächenschutz des Rades nicht zu beschädigen, müssen Stöße und Kratzer
vermieden werden.
Dadurch besteht das Risiko von Laufunruhe, Vibrationen oder Korrosion, welche zu
eingeschränkter Lebensdauer führt.
2. Vor einem Rad/Reifenwechsel ist über die Fachwerkstätte oder über das Fahrzeughandbuch
in Erfahrung zu bringen in welcher Form der Reifendruck überprüft werden muss. Verfügt das
Fahrzeug über ein direktes oder indirektes RDKS ist im Falle eines Rad/Reifenwechsels gemäß
dem Fahrzeughandbuch vorzugehen.
Vor der Montage des Reifens müssen die Reifenwülste mit einer handelsüblichen Montagepaste
eingestrichen werden. Falls ein Reifendrucksensor vorhanden ist, darf dieser während der
Montagearbeiten nicht beschädigt werden. Damit der Reifendrucksensor fehlerfrei funktioniert,
muss er frei von Montagepaste sein und darf nicht nass werden.
Metallventil-Reifendruckkontrollsystem: Montagehinweise und Drehmomentangaben des
Fahrzeug-, bzw. Sensorherstellers beachten. Service-Kit (Dichtring, Überwurfmutter und
Ventileinsatz) sind bei jedem Reifenwechsel zu erneuern. Das Ventil darf nicht über die
Felgenaußenkante hinausragen.
Bei Rädern mit Gummiventil-Reifendruckkontrollsystemen oder ohne Reifendruckkontrollsystem
ist zu beachten, dass das Ventil nicht über das Komplettrad hinausragt. Es ist nur die
Verwendung von Gummiventilen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and
Rim) entsprechen und die für einen Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind,
zulässig. Gummiventile sind bei jedem Reifenwechsel zu erneuern. Zur Befüllung und zur
Reifendruckkontrolle wird die Ventilkappe entfernt. Nach Beendigung des Vorganges ist das
Ventil wieder mit der staub- und wasserdichten Kappe zu verschließen.
3. Zum Auswuchten dürfen nur die handelsüblichen Wuchtgewichte für Stahlfelgen/-
Aluminiumfelgen zum Einsatz gebracht werden.
4. Vor der Montage der Rad/Reifeneinheit am Fahrzeug ist sicherzustellen, dass alle Kontakt-
flächen zwischen Rad und Nabe sauber sind und sich auch keine Fremdkörper dazwischen
befinden.
Gefahr von Laufunruhe und Vibrationen
Gefahr von Beschädigungen des Rades in einem stark beanspruchten Bereich, Gefahr
eingeschränkter Lebensdauer
Unzureichendes Anziehen kann zum Lösen des Rades führen.
(E1) 124R-000441
Radgröße: 6 1/2x16
Typ: 1306
Datum: 07.12.2016

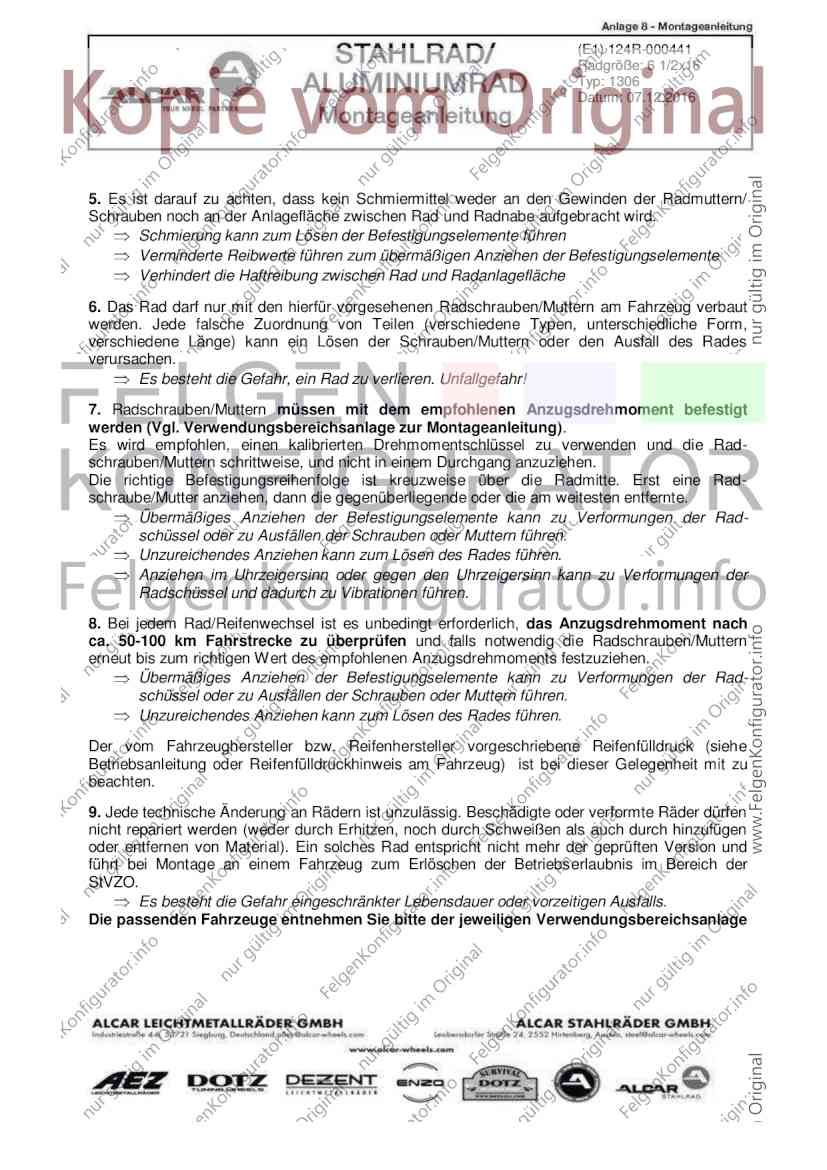

5. Es ist darauf zu achten, dass kein Schmiermittel weder an den Gewinden der Radmuttern/
Schrauben noch an der Anlagefläche zwischen Rad und Radnabe aufgebracht wird.
Schmierung kann zum Lösen der Befestigungselemente führen
Verminderte Reibwerte führen zum übermäßigen Anziehen der Befestigungselemente
Verhindert die Haftreibung zwischen Rad und Radanlagefläche
6. Das Rad darf nur mit den hierfür vorgesehenen Radschrauben/Muttern am Fahrzeug verbaut
werden. Jede falsche Zuordnung von Teilen (verschiedene Typen, unterschiedliche Form,
verschiedene Länge) kann ein Lösen der Schrauben/Muttern oder den Ausfall des Rades
verursachen.
Es besteht die Gefahr, ein Rad zu verlieren. Unfallgefahr!
7. Radschrauben/Muttern müssen mit dem empfohlenen Anzugsdrehmoment befestigt
werden (Vgl. Verwendungsbereichsanlage zur Montageanleitung).
Es wird empfohlen, einen kalibrierten Drehmomentschlüssel zu verwenden und die Rad-
schrauben/Muttern schrittweise, und nicht in einem Durchgang anzuziehen.
Die richtige Befestigungsreihenfolge ist kreuzweise über die Radmitte. Erst eine Rad-
schraube/Mutter anziehen, dann die gegenüberliegende oder die am weitesten entfernte.
Übermäßiges Anziehen der Befestigungselemente kann zu Verformungen der Rad-
schüssel oder zu Ausfällen der Schrauben oder Muttern führen.
Unzureichendes Anziehen kann zum Lösen des Rades führen.
Anziehen im Uhrzeigersinn oder gegen den Uhrzeigersinn kann zu Verformungen der
Radschüssel und dadurch zu Vibrationen führen.
8. Bei jedem Rad/Reifenwechsel ist es unbedingt erforderlich, das Anzugsdrehmoment nach
ca. 50-100 km Fahrstrecke zu überprüfen und falls notwendig die Radschrauben/Muttern
erneut bis zum richtigen Wert des empfohlenen Anzugsdrehmoments festzuziehen.
Übermäßiges Anziehen der Befestigungselemente kann zu Verformungen der Rad-
schüssel oder zu Ausfällen der Schrauben oder Muttern führen.
Unzureichendes Anziehen kann zum Lösen des Rades führen.
Der vom Fahrzeughersteller bzw. Reifenhersteller vorgeschriebene Reifenfülldruck (siehe
Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) ist bei dieser Gelegenheit mit zu
beachten.
9. Jede technische Änderung an Rädern ist unzulässig. Beschädigte oder verformte Räder dürfen
nicht repariert werden (weder durch Erhitzen, noch durch Schweißen als auch durch hinzufügen
oder entfernen von Material). Ein solches Rad entspricht nicht mehr der geprüften Version und
führt bei Montage an einem Fahrzeug zum Erlöschen der Betriebserlaubnis im Bereich der
StVZO.
Es besteht die Gefahr eingeschränkter Lebensdauer oder vorzeitigen Ausfalls.
Die passenden Fahrzeuge entnehmen Sie bitte der jeweiligen Verwendungsbereichsanlage

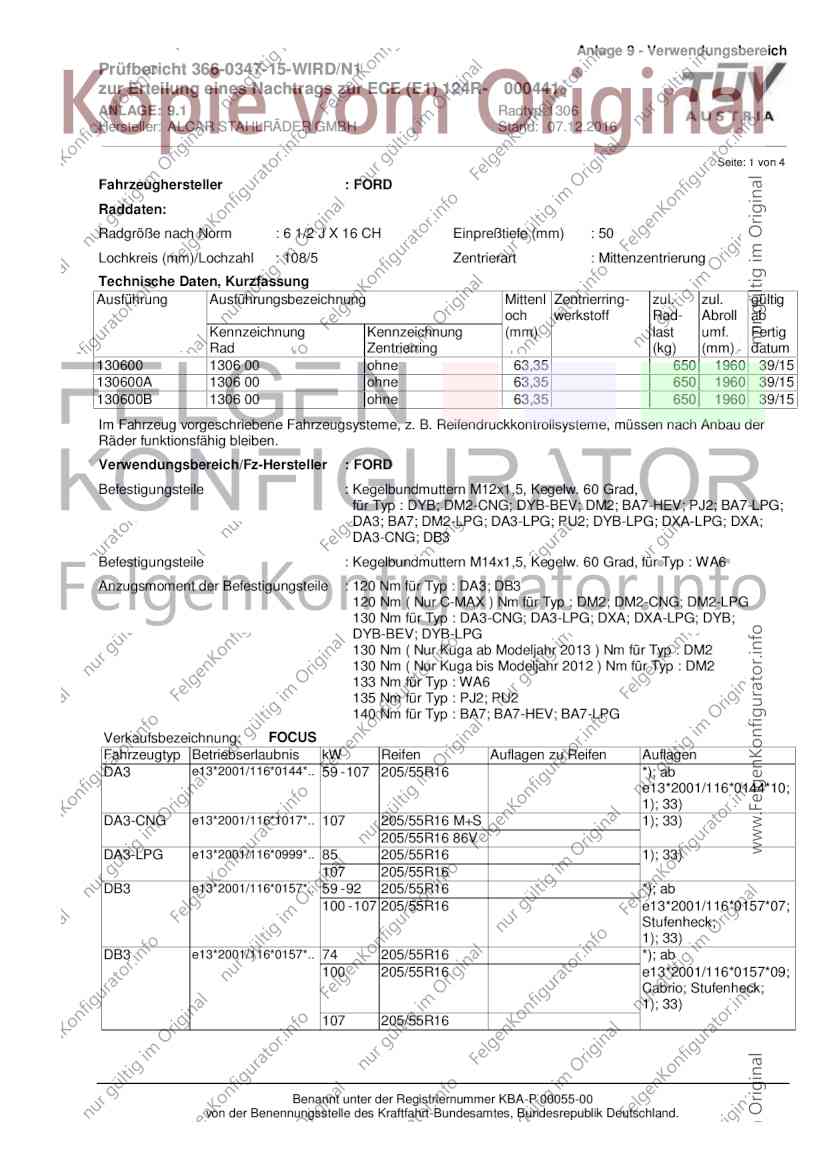

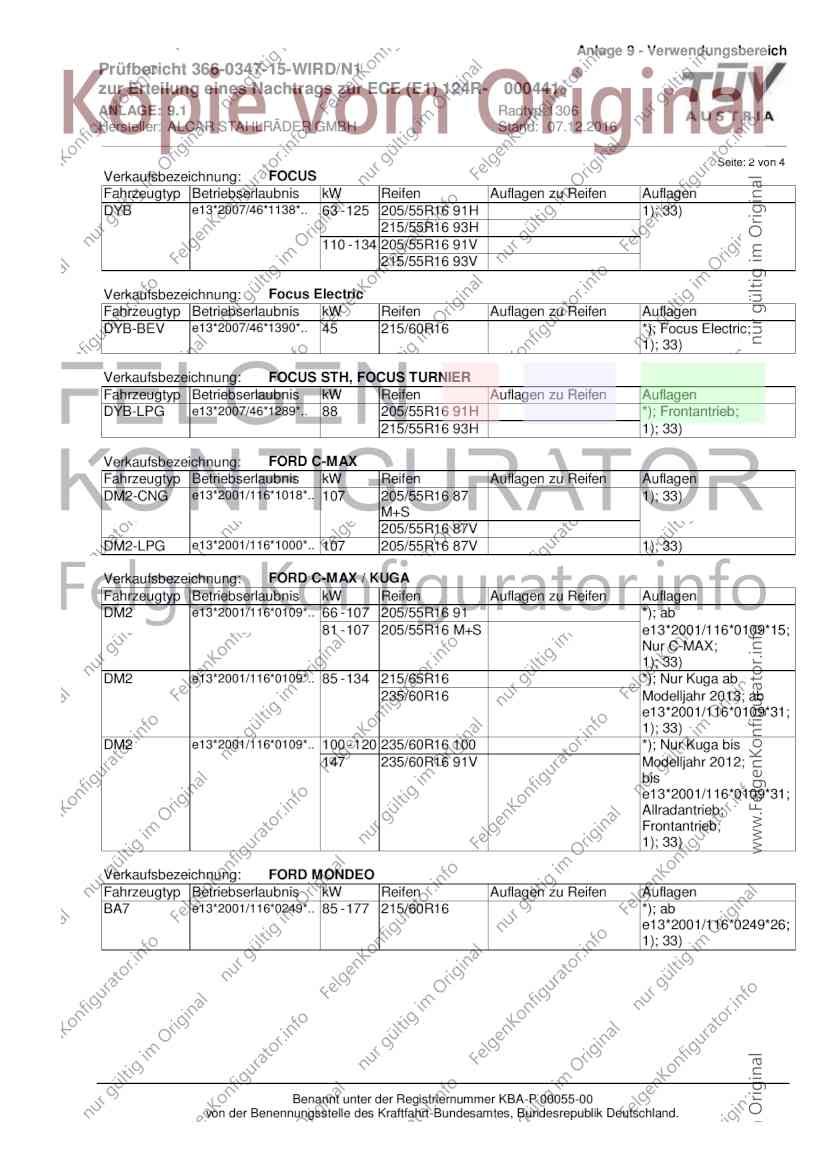

Anlage 9 - Verwendungsbereich
Prüfbericht 366-0347-15-WIRD/N1
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 000441
ANLAGE: 9.1 Radtyp: 1306
Hersteller: ALCAR STAHLRÄDER GMBH Stand: 07.12.2016
__________________________________________________________________________________________________________________
Seite: 1 von 4
Fahrzeughersteller : FORD
Raddaten:
Radgröße nach Norm : 6 1/2 J X 16 CH Einpreßtiefe (mm) : 50
Lochkreis (mm)/Lochzahl : 108/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
130600 1306 00 ohne 63,35 650 1960 39/15
130600A 1306 00 ohne 63,35 650 1960 39/15
130600B 1306 00 ohne 63,35 650 1960 39/15
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : FORD
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad,
für Typ : DYB; DM2-CNG; DYB-BEV; DM2; BA7-HEV; PJ2; BA7-LPG;
DA3; BA7; DM2-LPG; DA3-LPG; PU2; DYB-LPG; DXA-LPG; DXA;
DA3-CNG; DB3
Befestigungsteile : Kegelbundmuttern M14x1,5, Kegelw. 60 Grad, für Typ : WA6
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : DA3; DB3
120 Nm ( Nur C-MAX ) Nm für Typ : DM2; DM2-CNG; DM2-LPG
130 Nm für Typ : DA3-CNG; DA3-LPG; DXA; DXA-LPG; DYB;
DYB-BEV; DYB-LPG
130 Nm ( Nur Kuga ab Modeljahr 2013 ) Nm für Typ : DM2
130 Nm ( Nur Kuga bis Modeljahr 2012 ) Nm für Typ : DM2
133 Nm für Typ : WA6
135 Nm für Typ : PJ2; PU2
140 Nm für Typ : BA7; BA7-HEV; BA7-LPG
Verkaufsbezeichnung: FOCUS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DA3 e13*2001/116*0144*.. 59 - 107 205/55R16 *); ab
e13*2001/116*0144*10;
1); 33)
DA3-CNG e13*2001/116*1017*.. 107 205/55R16 M+S 1); 33)
205/55R16 86V
DA3-LPG e13*2001/116*0999*.. 85 205/55R16 1); 33)
107 205/55R16
DB3 e13*2001/116*0157*.. 59 - 92 205/55R16 *); ab
100 - 107 205/55R16 e13*2001/116*0157*07;
Stufenheck;
1); 33)
DB3 e13*2001/116*0157*.. 74 205/55R16 *); ab
100 205/55R16 e13*2001/116*0157*09;
Cabrio; Stufenheck;
1); 33)
107 205/55R16
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0347-15-WIRD/N1
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 000441
ANLAGE: 9.1 Radtyp: 1306
Hersteller: ALCAR STAHLRÄDER GMBH Stand: 07.12.2016
__________________________________________________________________________________________________________________
Seite: 2 von 4
Verkaufsbezeichnung: FOCUS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DYB e13*2007/46*1138*.. 63 - 125 205/55R16 91H 1); 33)
215/55R16 93H
110 - 134 205/55R16 91V
215/55R16 93V
Verkaufsbezeichnung: Focus Electric
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DYB-BEV e13*2007/46*1390*.. 45 215/60R16 *); Focus Electric;
1); 33)
Verkaufsbezeichnung: FOCUS STH, FOCUS TURNIER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DYB-LPG e13*2007/46*1289*.. 88 205/55R16 91H *); Frontantrieb;
215/55R16 93H 1); 33)
Verkaufsbezeichnung: FORD C-MAX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DM2-CNG e13*2001/116*1018*.. 107 205/55R16 87 1); 33)
M+S
205/55R16 87V
DM2-LPG e13*2001/116*1000*.. 107 205/55R16 87V 1); 33)
Verkaufsbezeichnung: FORD C-MAX / KUGA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DM2 e13*2001/116*0109*.. 66 - 107 205/55R16 91 *); ab
81 - 107 205/55R16 M+S e13*2001/116*0109*15;
Nur C-MAX;
1); 33)
DM2 e13*2001/116*0109*.. 85 - 134 215/65R16 *); Nur Kuga ab
235/60R16 Modelljahr 2013; ab
e13*2001/116*0109*31;
1); 33)
DM2 e13*2001/116*0109*.. 100 - 120 235/60R16 100 *); Nur Kuga bis
147 235/60R16 91V Modelljahr 2012;
bis
e13*2001/116*0109*31;
Allradantrieb;
Frontantrieb;
1); 33)
Verkaufsbezeichnung: FORD MONDEO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BA7 e13*2001/116*0249*.. 85 - 177 215/60R16 *); ab
e13*2001/116*0249*26;
1); 33)
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0347-15-WIRD/N1
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 000441
ANLAGE: 9.1 Radtyp: 1306
Hersteller: ALCAR STAHLRÄDER GMBH Stand: 07.12.2016
__________________________________________________________________________________________________________________
Seite: 3 von 4
Verkaufsbezeichnung: FORD MONDEO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BA7 e13*2001/116*0249*.. 74 - 88 205/55R16 *); bis
74 - 103 215/55R16 93H e13*2001/116*0249*25;
1); 33)
74 - 162 215/55R16 M+S
81 - 92 205/55R16 M+S
107 - 120 215/55R16 93V
149 - 176 215/55R16 93W
BA7-LPG e13*2001/116*1015*.. 107 215/55R16 M+S 1); 33)
215/55R16 93V
Verkaufsbezeichnung: FORD MONDEO HYBRID
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BA7-HEV e13*2007/46*1485*.. 103 215/60R16 1); 33)
215/60R16 M+S
Verkaufsbezeichnung: GALAXY, S-MAX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
WA6 e13*2001/116*0185*.. 96 215/60R16 *); Ford S-MAX; bis
129 - 146 215/60R16 e13*2001/116*0185*23;
1); 33)
149 - 176 215/60R16
WA6 e13*2001/116*0185*.. 118 215/60R16 *); Ford S-MAX; bis
e13*2001/116*0185*23;
Nicht EcoBoost;
1); 33)
Verkaufsbezeichnung: Grand C-MAX, C-MAX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DXA e13*2007/46*1103*.. 63 - 134 205/55R16 *); Nur C-MAX;
215/55R16 1); 33)
DXA e13*2007/46*1103*.. 63 - 92 205/55R16 *); Nur Grand C-MAX;
63 - 134 215/55R16 1); 33)
110 205/55R16
134 205/55R16
DXA-LPG e13*2007/46*1288*.. 88 205/55R16 91H 1); 33)
215/55R16 93H
Verkaufsbezeichnung: TOURNEO CONNECT,TRANSIT CONNECT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
PJ2 e1*2001/116*0207*.. 55 - 110 205/60R16 *); ab
205/60R16 M+S e1*2001/116*0207*16;
215/55R16 1); 33)
215/55R16 M+S
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0347-15-WIRD/N1
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 000441
ANLAGE: 9.1 Radtyp: 1306
Hersteller: ALCAR STAHLRÄDER GMBH Stand: 07.12.2016
__________________________________________________________________________________________________________________
Seite: 4 von 4
Verkaufsbezeichnung: TRANSIT CONNECT,TOURNEO CONNECT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
PU2 e1*2007/46*0272*.. 55 205/60R16 *); Nur Transit
215/55R16 Connect; ab
74 205/60R16 e1*2007/46*0272*04;
215/55R16 74 kW nicht Diesel;
110 205/60R16 1); 33)
215/55R16
PU2 e1*2007/46*0272*.. 55 - 110 205/60R16 *); Nur Tourneo
205/60R16 M+S Connect; ab
215/55R16 e1*2007/46*0272*04;
215/55R16 M+S 1); 33)
*) Die unter "Auflagen" angeführten Bemerkungen sind einzuhalten. Des Weiteren sind nur jene in dem unter
Verwendungsbereich angeführten Fahrzeuge abgedeckt, deren Verkaufsbezeichnung oder
Handelsbezeichnung auch unter "Auflagen" angeführt sind.
Auflagen
1) Einzuhalten sind die Vorgaben des Fahrzeugherstellers gem. WVTA im Bezug auf:
- Serienmäßige Radgröße und Einpreßtiefe
- Reifengröße mit Betriebskennung (Last und Geschwindigkeitsindex) und
Beschränkungen auf Winterreifen (M+S)
- Auflagen und Einschränkungen sowie die Verwendung von Schneeketten aus der Betriebserlaubnis
und Betriebsanleitung.
33) Es sind die serienmäßigen Befestigungsteile und das Zubehör des Fahrzeugherstellers für das
entsprechende Serienrad zu verwenden.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
