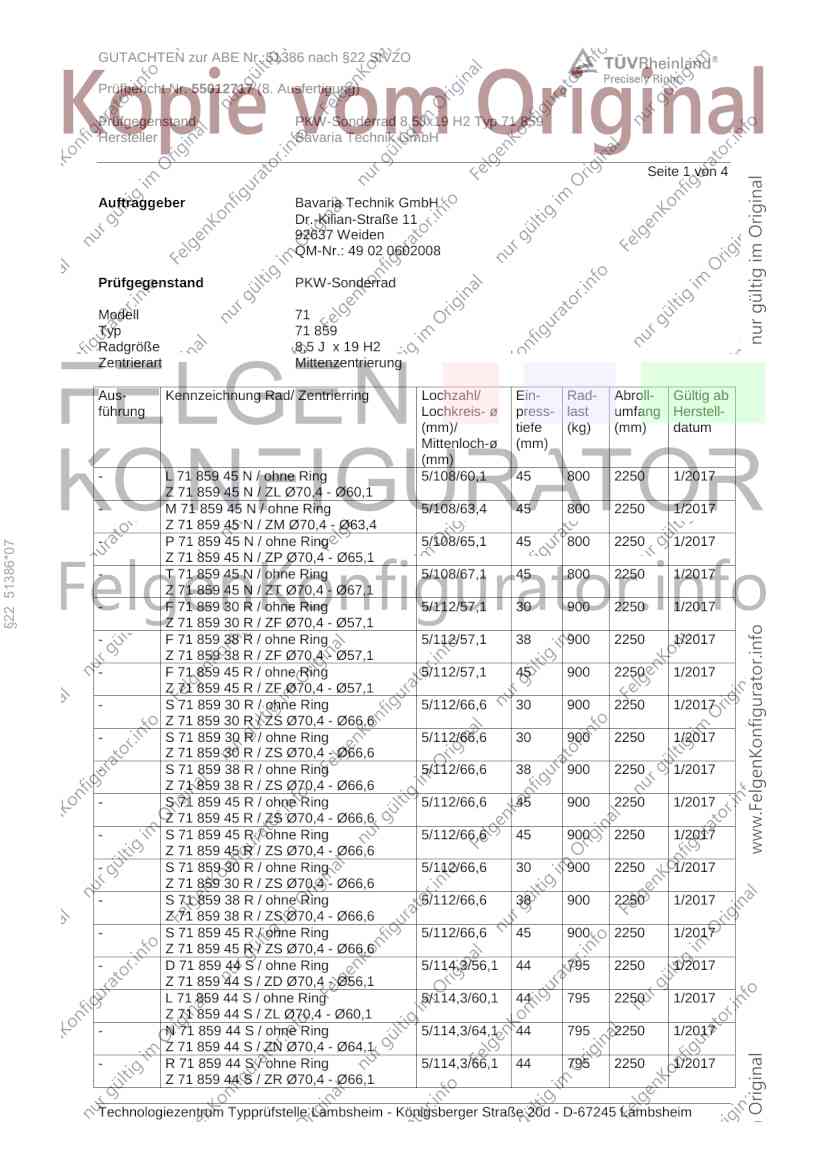

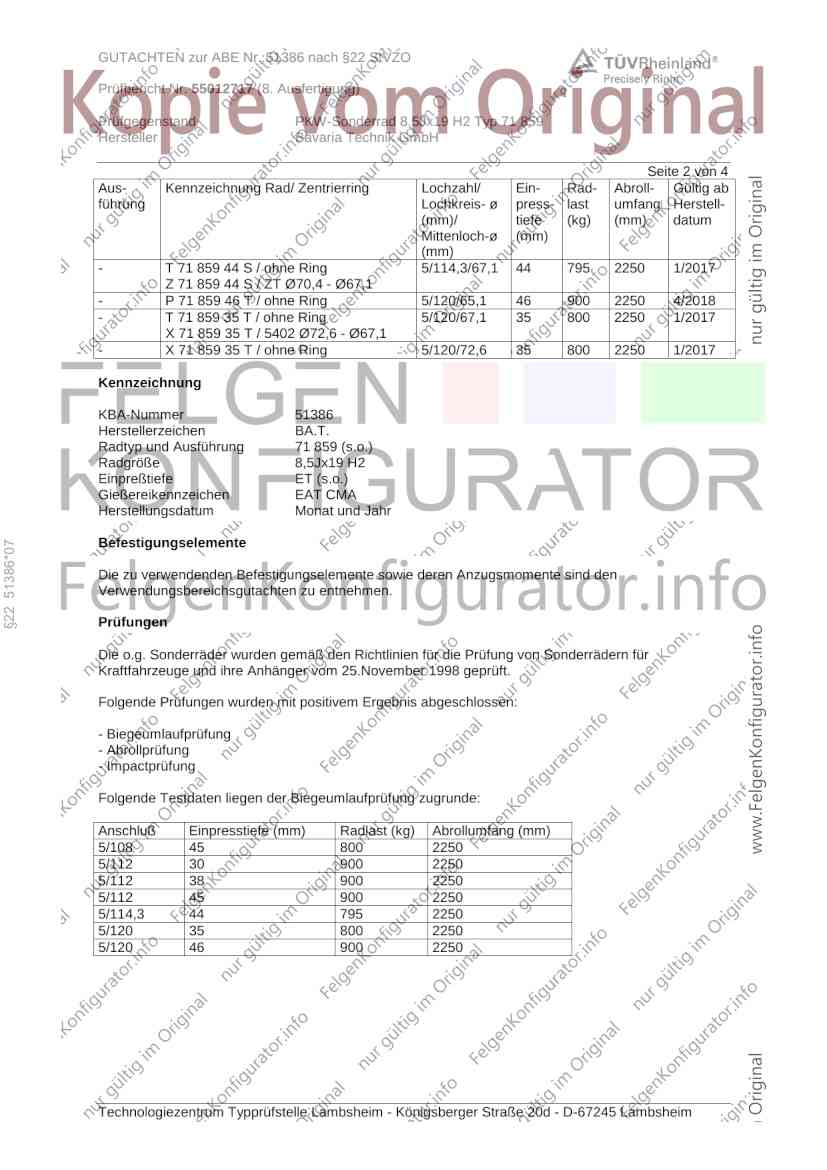

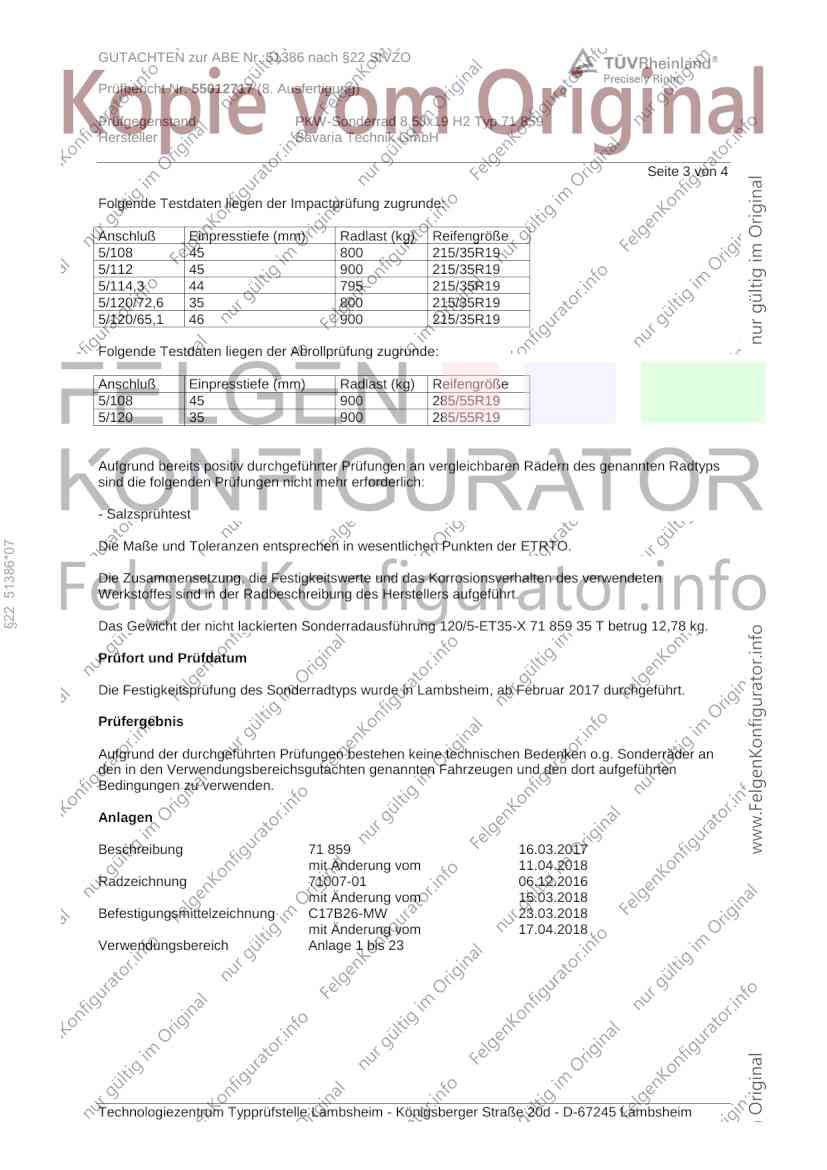

GUTACHTEN zur ABE Nr. 51386 nach §22 StVZO
Prüfbericht Nr. 55012717 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ 71 859
Hersteller Bavaria Technik GmbH
Seite 1 von 4
Auftraggeber Bavaria Technik GmbH
Dr.-Kilian-Straße 11
92637 Weiden
QM-Nr.: 49 02 0602008
Prüfgegenstand PKW-Sonderrad
Modell 71
Typ 71 859
Radgröße 8,5 J x 19 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- ø press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
- L 71 859 45 N / ohne Ring 5/108/60,1 45 800 2250 1/2017
Z 71 859 45 N / ZL Ø70,4 - Ø60,1
- M 71 859 45 N / ohne Ring 5/108/63,4 45 800 2250 1/2017
Z 71 859 45 N / ZM Ø70,4 - Ø63,4
- P 71 859 45 N / ohne Ring 5/108/65,1 45 800 2250 1/2017
§22 51386*07
Z 71 859 45 N / ZP Ø70,4 - Ø65,1
- T 71 859 45 N / ohne Ring 5/108/67,1 45 800 2250 1/2017
Z 71 859 45 N / ZT Ø70,4 - Ø67,1
- F 71 859 30 R / ohne Ring 5/112/57,1 30 900 2250 1/2017
Z 71 859 30 R / ZF Ø70,4 - Ø57,1
- F 71 859 38 R / ohne Ring 5/112/57,1 38 900 2250 1/2017
Z 71 859 38 R / ZF Ø70,4 - Ø57,1
- F 71 859 45 R / ohne Ring 5/112/57,1 45 900 2250 1/2017
Z 71 859 45 R / ZF Ø70,4 - Ø57,1
- S 71 859 30 R / ohne Ring 5/112/66,6 30 900 2250 1/2017
Z 71 859 30 R / ZS Ø70,4 - Ø66,6
- S 71 859 30 R / ohne Ring 5/112/66,6 30 900 2250 1/2017
Z 71 859 30 R / ZS Ø70,4 - Ø66,6
- S 71 859 38 R / ohne Ring 5/112/66,6 38 900 2250 1/2017
Z 71 859 38 R / ZS Ø70,4 - Ø66,6
- S 71 859 45 R / ohne Ring 5/112/66,6 45 900 2250 1/2017
Z 71 859 45 R / ZS Ø70,4 - Ø66,6
- S 71 859 45 R / ohne Ring 5/112/66,6 45 900 2250 1/2017
Z 71 859 45 R / ZS Ø70,4 - Ø66,6
- S 71 859 30 R / ohne Ring 5/112/66,6 30 900 2250 1/2017
Z 71 859 30 R / ZS Ø70,4 - Ø66,6
- S 71 859 38 R / ohne Ring 5/112/66,6 38 900 2250 1/2017
Z 71 859 38 R / ZS Ø70,4 - Ø66,6
- S 71 859 45 R / ohne Ring 5/112/66,6 45 900 2250 1/2017
Z 71 859 45 R / ZS Ø70,4 - Ø66,6
- D 71 859 44 S / ohne Ring 5/114,3/56,1 44 795 2250 1/2017
Z 71 859 44 S / ZD Ø70,4 - Ø56,1
- L 71 859 44 S / ohne Ring 5/114,3/60,1 44 795 2250 1/2017
Z 71 859 44 S / ZL Ø70,4 - Ø60,1
- N 71 859 44 S / ohne Ring 5/114,3/64,1 44 795 2250 1/2017
Z 71 859 44 S / ZN Ø70,4 - Ø64,1
- R 71 859 44 S / ohne Ring 5/114,3/66,1 44 795 2250 1/2017
Z 71 859 44 S / ZR Ø70,4 - Ø66,1
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51386 nach §22 StVZO
Prüfbericht Nr. 55012717 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ 71 859
Hersteller Bavaria Technik GmbH
Seite 2 von 4
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- ø press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
- T 71 859 44 S / ohne Ring 5/114,3/67,1 44 795 2250 1/2017
Z 71 859 44 S / ZT Ø70,4 - Ø67,1
- P 71 859 46 T / ohne Ring 5/120/65,1 46 900 2250 4/2018
- T 71 859 35 T / ohne Ring 5/120/67,1 35 800 2250 1/2017
X 71 859 35 T / 5402 Ø72,6 - Ø67,1
- X 71 859 35 T / ohne Ring 5/120/72,6 35 800 2250 1/2017
Kennzeichnung
KBA-Nummer 51386
Herstellerzeichen BA.T.
Radtyp und Ausführung 71 859 (s.o.)
Radgröße 8,5Jx19 H2
Einpreßtiefe ET (s.o.)
Gießereikennzeichen EAT CMA
Herstellungsdatum Monat und Jahr
Befestigungselemente
§22 51386*07
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Anschluß Einpresstiefe (mm) Radlast (kg) Abrollumfang (mm)
5/108 45 800 2250
5/112 30 900 2250
5/112 38 900 2250
5/112 45 900 2250
5/114,3 44 795 2250
5/120 35 800 2250
5/120 46 900 2250
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51386 nach §22 StVZO
Prüfbericht Nr. 55012717 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ 71 859
Hersteller Bavaria Technik GmbH
Seite 3 von 4
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Einpresstiefe (mm) Radlast (kg) Reifengröße
5/108 45 800 215/35R19
5/112 45 900 215/35R19
5/114,3 44 795 215/35R19
5/120/72,6 35 800 215/35R19
5/120/65,1 46 900 215/35R19
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluß Einpresstiefe (mm) Radlast (kg) Reifengröße
5/108 45 900 285/55R19
5/120 35 900 285/55R19
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
§22 51386*07
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht der nicht lackierten Sonderradausführung 120/5-ET35-X 71 859 35 T betrug 12,78 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Lambsheim, ab Februar 2017 durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Anlagen
Beschreibung 71 859 16.03.2017
mit Änderung vom 11.04.2018
Radzeichnung 71007-01 06.12.2016
mit Änderung vom 15.03.2018
Befestigungsmittelzeichnung C17B26-MW 23.03.2018
mit Änderung vom 17.04.2018
Verwendungsbereich Anlage 1 bis 23
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51386 nach §22 StVZO
Prüfbericht Nr. 55012717 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ 71 859
Hersteller Bavaria Technik GmbH
Seite 4 von 4
Der Prüfbericht umfasst Blatt 1 bis 4.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 5. April 2023
Laux 00407563_05.04.23.DOC
§22 51386*07
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51386 nach §22 StVZO
Anlage „Liste der Änderungen“ zu Prüfbericht Nr. 55012717 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ 71 859
Hersteller Bavaria Technik GmbH
Seite 1 von 1
Liste der Änderungen
Es wird geändert: Aktualisierung Verwendungsbereich
§22 51386*07
