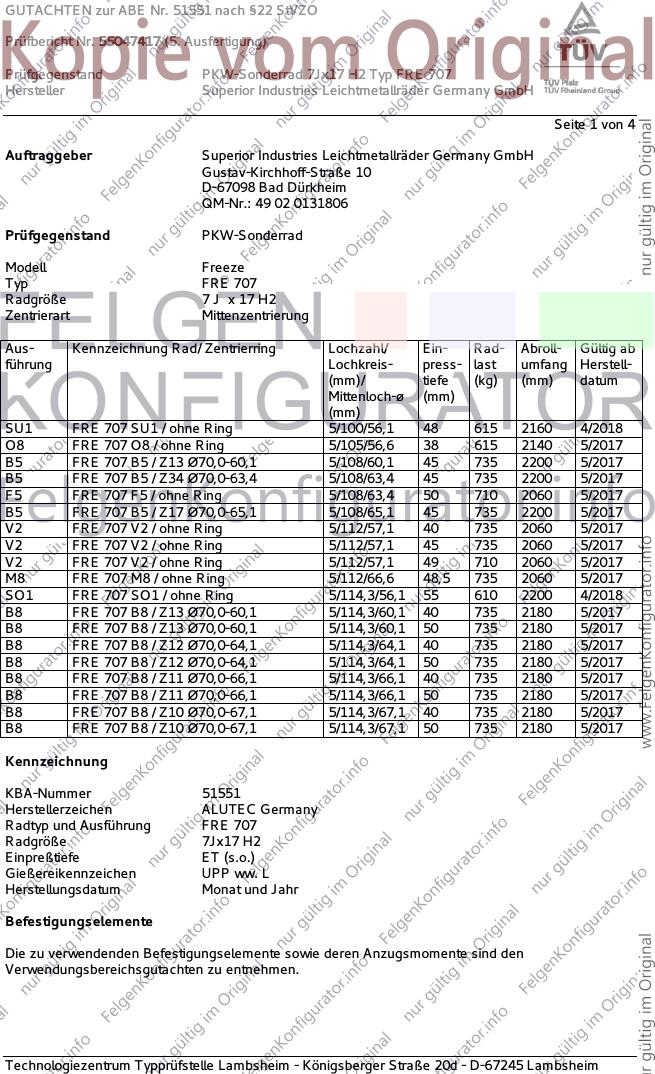

GUTACHTEN zur ABE Nr. 51551 nach §22 StVZO
Prüfbericht Nr. 55047417 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17 H2 Typ FRE 707
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 1 von 4
Auftraggeber Superior Industries Leichtmetallräder Germany GmbH
Gustav-Kirchhoff-Straße 10
D-67098 Bad Dürkheim
QM-Nr.: 49 02 0131806
Prüfgegenstand PKW-Sonderrad
Modell Freeze
Typ FRE 707
Radgröße 7 J x 17 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
SU1 FRE 707 SU1 / ohne Ring 5/100/56,1 48 615 2160 4/2018
O8 FRE 707 O8 / ohne Ring 5/105/56,6 38 615 2140 5/2017
B5 FRE 707 B5 / Z13 Ø70,0-60,1 5/108/60,1 45 735 2200 5/2017
B5 FRE 707 B5 / Z34 Ø70,0-63,4 5/108/63,4 45 735 2200 5/2017
F5 FRE 707 F5 / ohne Ring 5/108/63,4 50 710 2060 5/2017
B5 FRE 707 B5 / Z17 Ø70,0-65,1 5/108/65,1 45 735 2200 5/2017
V2 FRE 707 V2 / ohne Ring 5/112/57,1 40 735 2060 5/2017
V2 FRE 707 V2 / ohne Ring 5/112/57,1 45 735 2060 5/2017
V2 FRE 707 V2 / ohne Ring 5/112/57,1 49 710 2060 5/2017
M8 FRE 707 M8 / ohne Ring 5/112/66,6 48,5 735 2060 5/2017
SO1 FRE 707 SO1 / ohne Ring 5/114,3/56,1 55 610 2200 4/2018
B8 FRE 707 B8 / Z13 Ø70,0-60,1 5/114,3/60,1 40 735 2180 5/2017
B8 FRE 707 B8 / Z13 Ø70,0-60,1 5/114,3/60,1 50 735 2180 5/2017
B8 FRE 707 B8 / Z12 Ø70,0-64,1 5/114,3/64,1 40 735 2180 5/2017
B8 FRE 707 B8 / Z12 Ø70,0-64,1 5/114,3/64,1 50 735 2180 5/2017
B8 FRE 707 B8 / Z11 Ø70,0-66,1 5/114,3/66,1 40 735 2180 5/2017
B8 FRE 707 B8 / Z11 Ø70,0-66,1 5/114,3/66,1 50 735 2180 5/2017
B8 FRE 707 B8 / Z10 Ø70,0-67,1 5/114,3/67,1 40 735 2180 5/2017
B8 FRE 707 B8 / Z10 Ø70,0-67,1 5/114,3/67,1 50 735 2180 5/2017
Kennzeichnung
KBA-Nummer 51551
Herstellerzeichen ALUTEC Germany
Radtyp und Ausführung FRE 707
Radgröße 7Jx17 H2
Einpreßtiefe ET (s.o.)
Gießereikennzeichen UPP ww. L
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51551 nach §22 StVZO
Prüfbericht Nr. 55047417 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17 H2 Typ FRE 707
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 2 von 4
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Aus- Anschluß Ein- Radlast Abroll- Ver- Datum Ort
führung press- (kg) umfang fahr-
tiefe (mm) en
(mm)
SU1 5/100/56,1 48 615 2160 FE 05/2018 TZT Lambsheim
O8 5/105/56,6 38 615 2140 FE 07/2017 TZT Lambsheim
B5 5/108 45 710 2060 FE 07/2017 TZT Lambsheim
B5 5/108 45 735 2200 FE 09/2017 TZT Lambsheim
B5 5/108 45 735 2200 FE 10/2018 TRM Shah Alam
F5 5/108/63,4 50 710 2060 FE 07/2017 TZT Lambsheim
V2 5/112/57,1 40 735 2060 FE 07/2017 TZT Lambsheim
V2 5/112/57,1 45 735 2060 FE 07/2017 TZT Lambsheim
V2 5/112/57,1 49 710 2060 FE 07/2017 TZT Lambsheim
M8 5/112/66,6 48,5 735 2060 FE 07/2017 TZT Lambsheim
B8 5/114,3 40 735 2180 FE 07/2017 TZT Lambsheim
B8 5/114,3 50 735 2180 FE 07/2017 TZT Lambsheim
SO1 5/114,3/56,1 55 610 2200 FE 05/2018 TZT Lambsheim
FE=Farbeindringverfahren
ZnO=Zinkoxydpaste
Folgende Testdaten liegen der Impactprüfung zugrunde:
Aus- Anschluß Ein- Radlast Reifen- Datum Ort
führung press- (kg) größe
tiefe
(mm)
O8 5/105/56,6 38 615 195/45R17 07/2017 TZT Lambsheim
F5 5/108/63,4 50 735 195/45R17 07/2017 TZT Lambsheim
B5 5/108 45 735 195/45R17 07/2017 TZT Lambsheim
B8 5/114,3 50 735 195/45R17 07/2017 TZT Lambsheim
SU1 5/100/56,1 48 615 195/45R17 05/2018 TZT Lambsheim
SO1 5/114,3/56,1 55 610 195/45R17 05/2018 TZT Lambsheim
B5 5/108 45 735 195/45R17 10/2018 TRM Shah Alam
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51551 nach §22 StVZO
Prüfbericht Nr. 55047417 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17 H2 Typ FRE 707
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 3 von 4
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Aus- Anschluß Ein- Radlast Reifen- Ver- Datum Ort
führung press- (kg) größe fahr-
tiefe en
(mm)
B5 5/108 45 735 255/55R17 FE 07/2017 TZT Lambsheim
B8 5/114,3 50 735 255/55R17 FE 07/2017 TZT Lambsheim
B5 5/108 45 735 255/55R17 FE 11/2018 TZT Lambsheim
FE=Farbeindringverfahren
ZnO=Zinkoxydpaste
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht der nicht lackierten Sonderradausführung 114,3/5-ET50-B8 betrug 9,738 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Technologiezentrum Typprüfstelle Lambsheim ab
Juli 2017 durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Anlagen
Beschreibung - 20.07.2017
mit Änderung vom 05.09.2019
Radzeichnung 4630-02 20.02.2017
mit Änderung vom 26.02.2018
Radzeichnung 4631-02 20.02.2017
mit Änderung vom 26.02.2018
Radzeichnung 4632-05 16.02.2017
mit Änderung vom 27.02.2018
Radzeichnung 4633-03 17.02.2017
mit Änderung vom 11.04.2019
Nabenkappenzeichnung 2426-03 07.03.2005
mit Änderung vom 07.05.2008
Nabenkappenzeichnung 2107-03 28.02.2003
mit Änderung vom 08.09.2008
Nabenkappenzeichnung 3676-02 24.10.2011
mit Änderung vom 01.12.2013
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51551 nach §22 StVZO
Prüfbericht Nr. 55047417 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17 H2 Typ FRE 707
Hersteller Superior Industries Leichtmetallräder Germany GmbH

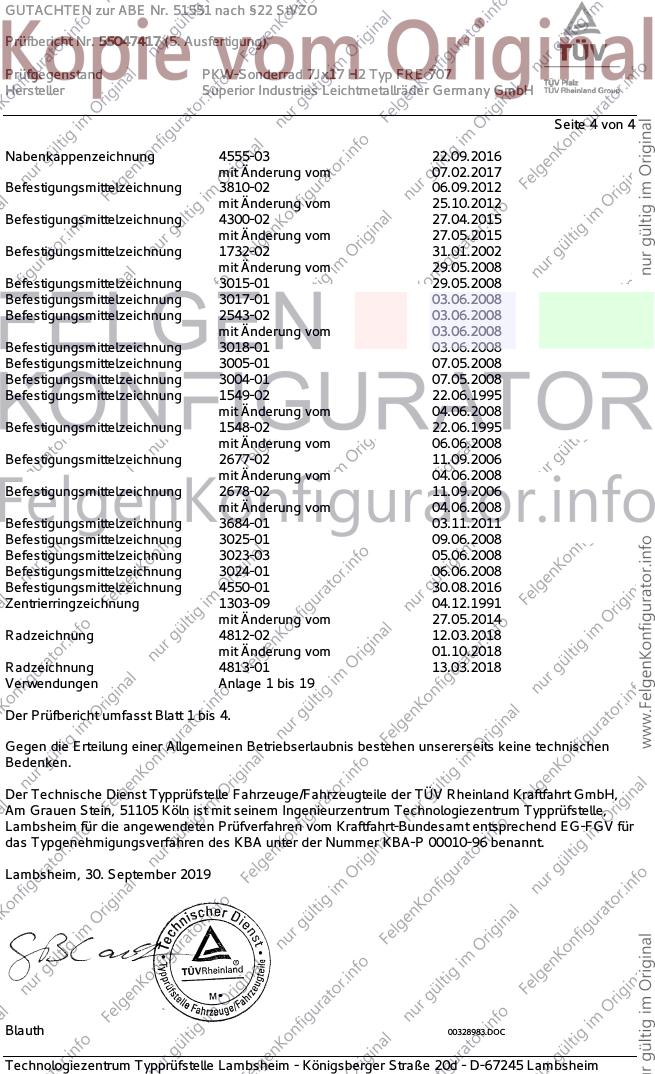

Seite 4 von 4
Nabenkappenzeichnung 4555-03 22.09.2016
mit Änderung vom 07.02.2017
Befestigungsmittelzeichnung 3810-02 06.09.2012
mit Änderung vom 25.10.2012
Befestigungsmittelzeichnung 4300-02 27.04.2015
mit Änderung vom 27.05.2015
Befestigungsmittelzeichnung 1732-02 31.01.2002
mit Änderung vom 29.05.2008
Befestigungsmittelzeichnung 3015-01 29.05.2008
Befestigungsmittelzeichnung 3017-01 03.06.2008
Befestigungsmittelzeichnung 2543-02 03.06.2008
mit Änderung vom 03.06.2008
Befestigungsmittelzeichnung 3018-01 03.06.2008
Befestigungsmittelzeichnung 3005-01 07.05.2008
Befestigungsmittelzeichnung 3004-01 07.05.2008
Befestigungsmittelzeichnung 1549-02 22.06.1995
mit Änderung vom 04.06.2008
Befestigungsmittelzeichnung 1548-02 22.06.1995
mit Änderung vom 06.06.2008
Befestigungsmittelzeichnung 2677-02 11.09.2006
mit Änderung vom 04.06.2008
Befestigungsmittelzeichnung 2678-02 11.09.2006
mit Änderung vom 04.06.2008
Befestigungsmittelzeichnung 3684-01 03.11.2011
Befestigungsmittelzeichnung 3025-01 09.06.2008
Befestigungsmittelzeichnung 3023-03 05.06.2008
Befestigungsmittelzeichnung 3024-01 06.06.2008
Befestigungsmittelzeichnung 4550-01 30.08.2016
Zentrierringzeichnung 1303-09 04.12.1991
mit Änderung vom 27.05.2014
Radzeichnung 4812-02 12.03.2018
mit Änderung vom 01.10.2018
Radzeichnung 4813-01 13.03.2018
Verwendungen Anlage 1 bis 19
Der Prüfbericht umfasst Blatt 1 bis 4.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 30. September 2019
Blauth 00328983.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51551 nach §22 StVZO
Anlage „Liste der Änderungen“ zu Prüfbericht Nr. 55047417 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17 H2 Typ FRE 707
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 1 von 1
Liste der Änderungen
Es wird geändert: Aktualisierung Radbeschreibung
Aktualisierung Radzeichnung
Aktualisierung Verwendungsbereich
Es wird berichtigt:
Es wird hinzugefügt:
Es entfällt:
