Gutachten 24-00123-CX-GBM-00
zur Erteilung der ABE 55428
zu V.1. ANLAGE: 5 Radtyp: A101 22105
Antragsteller: G.M.P. GROUP S.r.l. Stand: 24.05.2024
______________________________________________________________________________________________________________

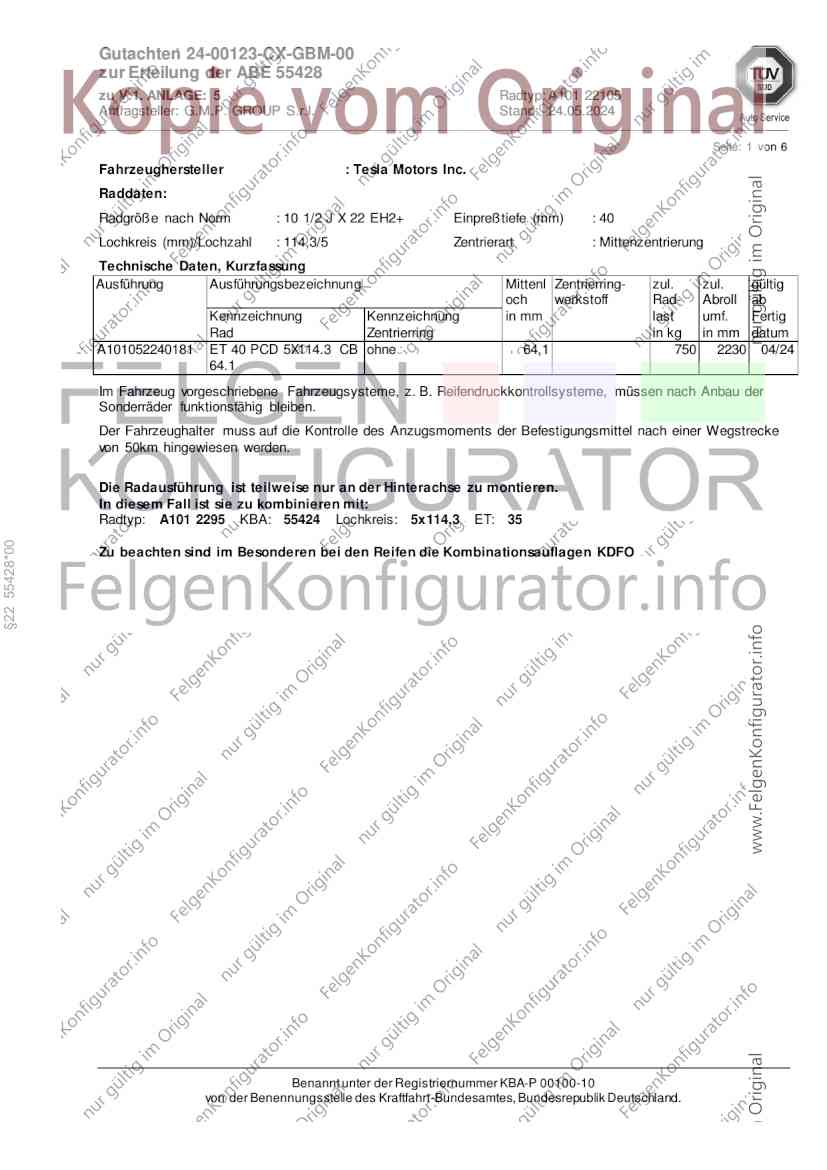

Seite: 1 von 6
Fahrzeughersteller : Tesla Motors Inc.
Raddaten:
Radgröße nach Norm : 10 1/2 J X 22 EH2+ Einpreßtiefe (mm) : 40
Lochkreis (mm)/Lochzahl : 114,3/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung in mm last umf. Fertig
Rad Zentrierring in kg in mm datum
A101052240181 ET 40 PCD 5X114.3 CB ohne 64,1 750 2230 04/24
64.1
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Die Radausführung ist teilweise nur an der Hinterachse zu montieren.
In diesem Fall ist sie zu kombinieren mit:
Radtyp: A101 2295 KBA: 55424 Lochkreis: 5x114,3 ET: 35
§22 55428*00
Zu beachten sind im Besonderen bei den Reifen die Kombinationsauflagen KDFO
Benannt unter der Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 24-00123-CX-GBM-00
zur Erteilung der ABE 55428
zu V.1. ANLAGE: 5 Radtyp: A101 22105
Antragsteller: G.M.P. GROUP S.r.l. Stand: 24.05.2024
______________________________________________________________________________________________________________

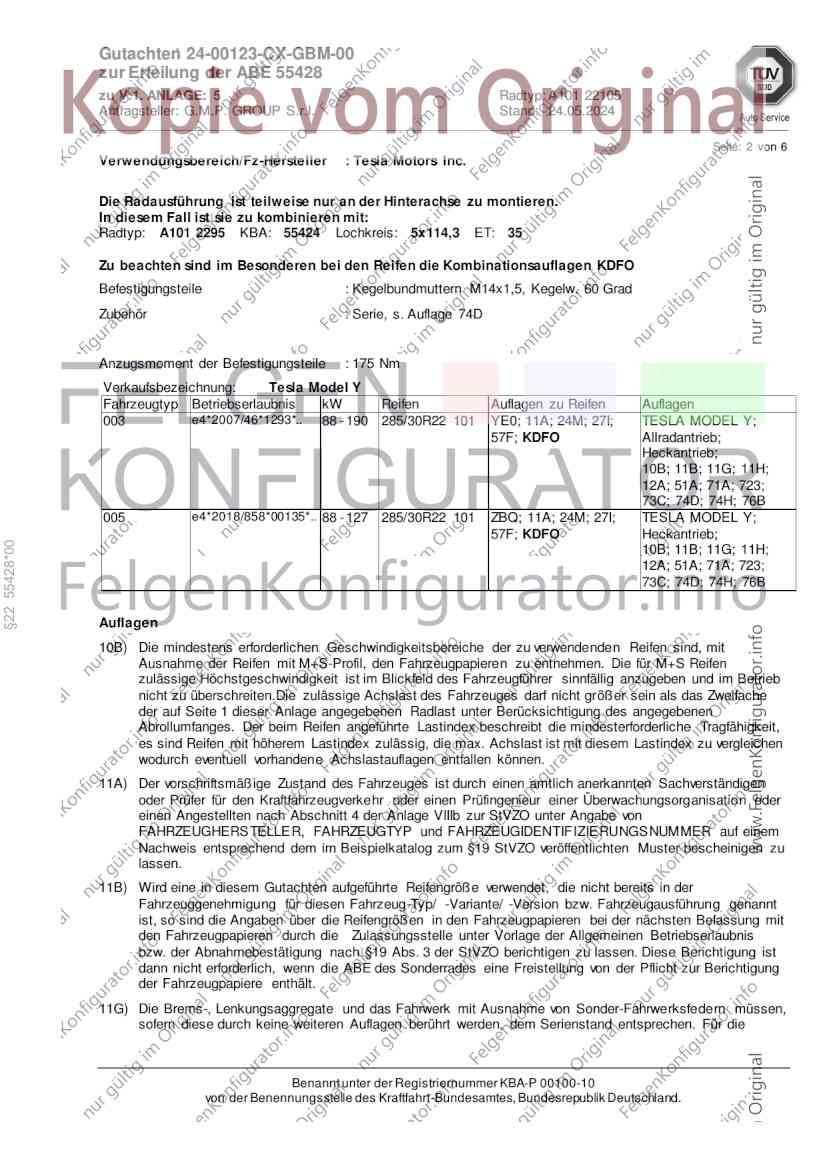

Seite: 2 von 6
Verwendungsbereich/Fz-Hersteller : Tesla Motors Inc.
Die Radausführung ist teilweise nur an der Hinterachse zu montieren.
In diesem Fall ist sie zu kombinieren mit:
Radtyp: A101 2295 KBA: 55424 Lochkreis: 5x114,3 ET: 35
Zu beachten sind im Besonderen bei den Reifen die Kombinationsauflagen KDFO
Befestigungsteile : Kegelbundmuttern M14x1,5, Kegelw. 60 Grad
Zubehör : Serie, s. Auflage 74D
Anzugsmoment der Befestigungsteile : 175 Nm
Verkaufsbezeichnung: Tesla Model Y
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
003 e4*2007/46*1293*.. 88 - 190 285/30R22 101 YE0; 11A; 24M; 27I; TESLA MODEL Y;
57F; KDFO Allradantrieb;
Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71A; 723;
73C; 74D; 74H; 76B
005 e4*2018/858*00135*.. 88 - 127 285/30R22 101 ZBQ; 11A; 24M; 27I; TESLA MODEL Y;
57F; KDFO Heckantrieb;
§22 55428*00
10B; 11B; 11G; 11H;
12A; 51A; 71A; 723;
73C; 74D; 74H; 76B
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind, mit
Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu entnehmen. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und im Betrieb
nicht zu überschreiten.Die zulässige Achslast des Fahrzeuges darf nicht größer sein als das Zweifache
der auf Seite 1 dieser Anlage angegebenen Radlast unter Berücksichtigung des angegebenen
Abrollumfanges. Der beim Reifen angeführte Lastindex beschreibt die mindesterforderliche Tragfähigkeit,
es sind Reifen mit höherem Lastindex zulässig, die max. Achslast ist mit diesem Lastindex zu vergleichen
wodurch eventuell vorhandene Achslastauflagen entfallen können.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERS TELLE R, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIE RUNGS NUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Benannt unter der Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 24-00123-CX-GBM-00
zur Erteilung der ABE 55428
zu V.1. ANLAGE: 5 Radtyp: A101 22105
Antragsteller: G.M.P. GROUP S.r.l. Stand: 24.05.2024
______________________________________________________________________________________________________________

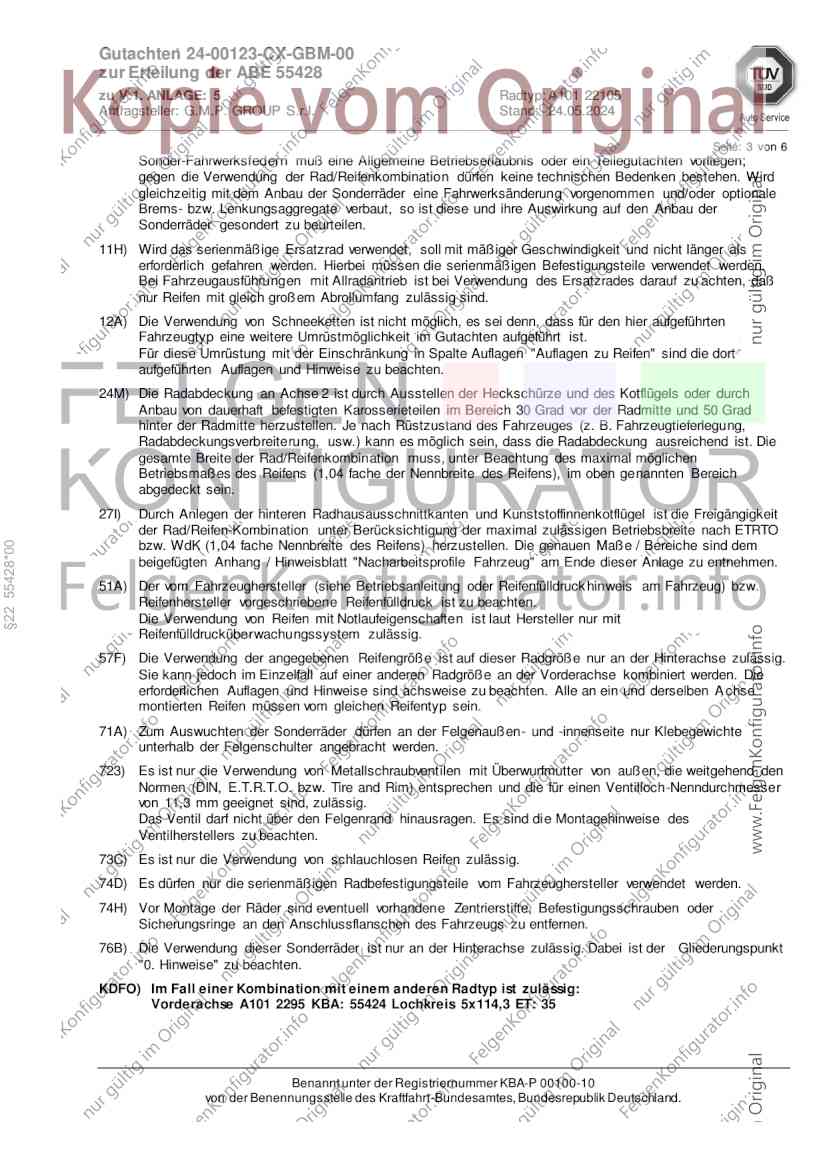

Seite: 3 von 6
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen und/oder optionale
Brems- bzw. Lenkungsaggregate verbaut, so ist diese und ihre Auswirkung auf den Anbau der
Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Auflagen zu Reifen" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
§22 55428*00
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruck hinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
57F) Die Verwendung der angegebenen Reifengröße ist auf dieser Radgröße nur an der Hinterachse zulässig.
Sie kann jedoch im Einzelfall auf einer anderen Radgröße an der Vorderachse kombiniert werden. Die
erforderlichen Auflagen und Hinweise sind achsweise zu beachten. Alle an ein und derselben A chse
montierten Reifen müssen vom gleichen Reifentyp sein.
71A) Zum Auswuchten der Sonderräder dürfen an der Felgenaußen- und -innenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden.
723) Es ist nur die Verwendung von Metallschraubventilen mit Überwurfmutter von außen, die weitgehend den
Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen Ventilloch-Nenndurchmesser
von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74D) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller verwendet werden.
74H) Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungsschrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
76B) Die Verwendung dieser Sonderräder ist nur an der Hinterachse zulässig. Dabei ist der Gliederungspunkt
"0. Hinweise" zu beachten.
KDFO) Im Fall einer Kombination mit einem anderen Radtyp ist zulässig:
Vorderachse A101 2295 KBA: 55424 Lochkreis 5x114,3 ET: 35
Benannt unter der Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 24-00123-CX-GBM-00
zur Erteilung der ABE 55428
zu V.1. ANLAGE: 5 Radtyp: A101 22105
Antragsteller: G.M.P. GROUP S.r.l. Stand: 24.05.2024
______________________________________________________________________________________________________________

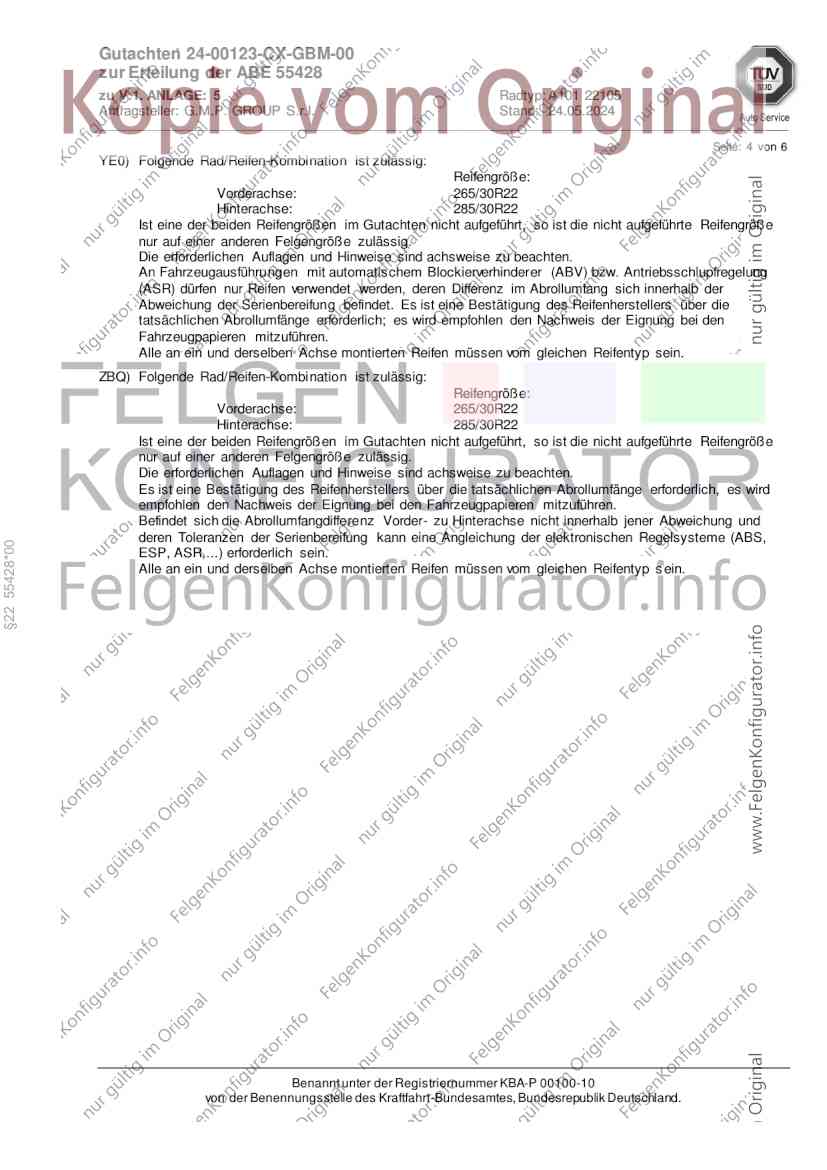

Seite: 4 von 6
YE0) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 265/30R22
Hinterachse: 285/30R22
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang sich innerhalb der
Abweichung der Serienbereifung befindet. Es ist eine Bestätigung des Reifenherstellers über die
tatsächlichen Abrollumfänge erforderlich; es wird empfohlen den Nachweis der Eignung bei den
Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
ZBQ) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 265/30R22
Hinterachse: 285/30R22
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Befindet sich die Abrollumfangdifferenz Vorder- zu Hinterachse nicht innerhalb jener Abweichung und
deren Toleranzen der Serienbereifung kann eine Angleichung der elektronischen Regelsysteme (ABS,
§22 55428*00
ESP, ASR,...) erforderlich sein.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp s ein.
Benannt unter der Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 24-00123-CX-GBM-00
zur Erteilung der ABE 55428
zu V.1. ANLAGE: 5 Radtyp: A101 22105
Antragsteller: G.M.P. GROUP S.r.l. Stand: 24.05.2024
______________________________________________________________________________________________________________
Seite: 5 von 6

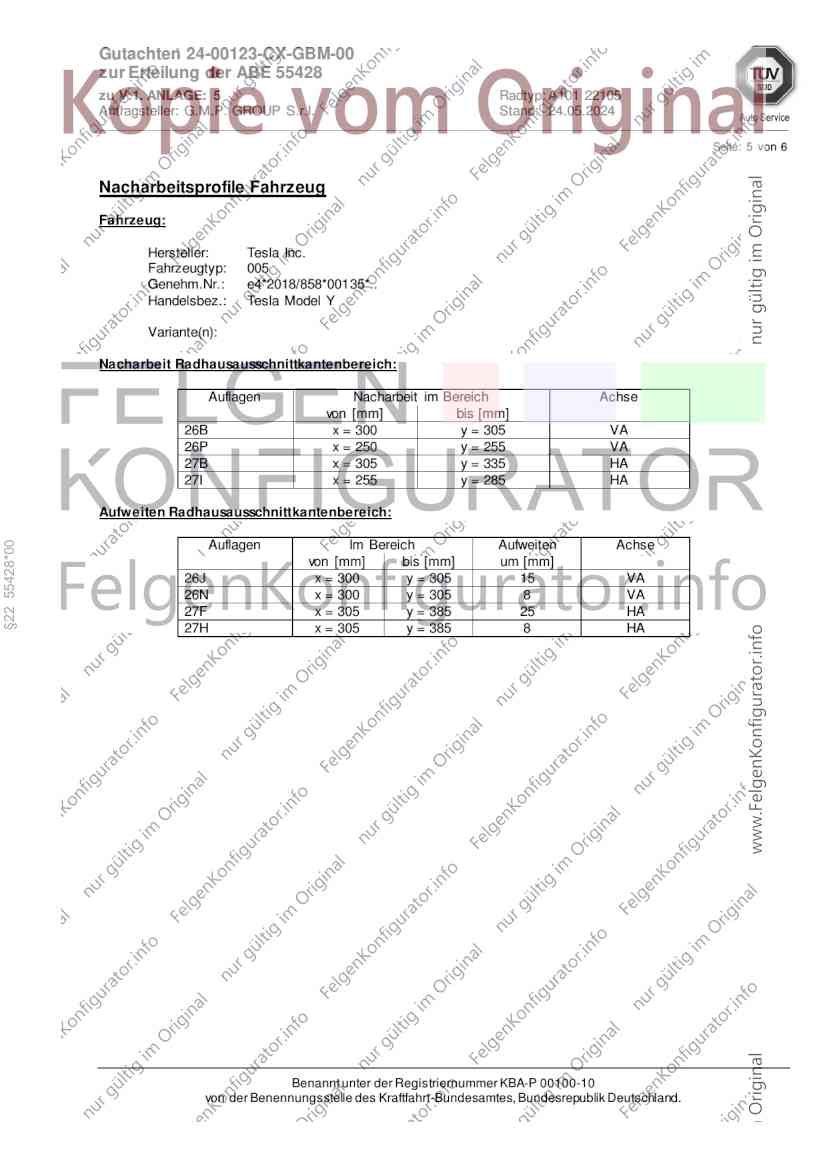

Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: Tesla Inc.
Fahrzeugtyp: 005
Genehm.Nr.: e4*2018/858*00135*..
Handelsbez.: Tesla Model Y
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 305 VA
26P x = 250 y = 255 VA
27B x = 305 y = 335 HA
27I x = 255 y = 285 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§22 55428*00
von [mm] bis [mm] um [mm]
26J x = 300 y = 305 15 VA
26N x = 300 y = 305 8 VA
27F x = 305 y = 385 25 HA
27H x = 305 y = 385 8 HA
Benannt unter der Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 24-00123-CX-GBM-00
zur Erteilung der ABE 55428
zu V.1. ANLAGE: 5 Radtyp: A101 22105
Antragsteller: G.M.P. GROUP S.r.l. Stand: 24.05.2024
______________________________________________________________________________________________________________
Seite: 6 von 6
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: Tesla Inc.
Fahrzeugtyp: 003
Genehm.Nr.: e4*2007/46*1293*..
Handelsbez.: Tesla Model Y
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 305 VA
26P x = 250 y = 255 VA
27B x = 305 y = 335 HA
27I x = 255 y = 285 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§22 55428*00
von [mm] bis [mm] um [mm]
26J x = 300 y = 305 15 VA
26N x = 300 y = 305 8 VA
27F x = 305 y = 385 25 HA
27H x = 305 y = 385 8 HA
Benannt unter der Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
