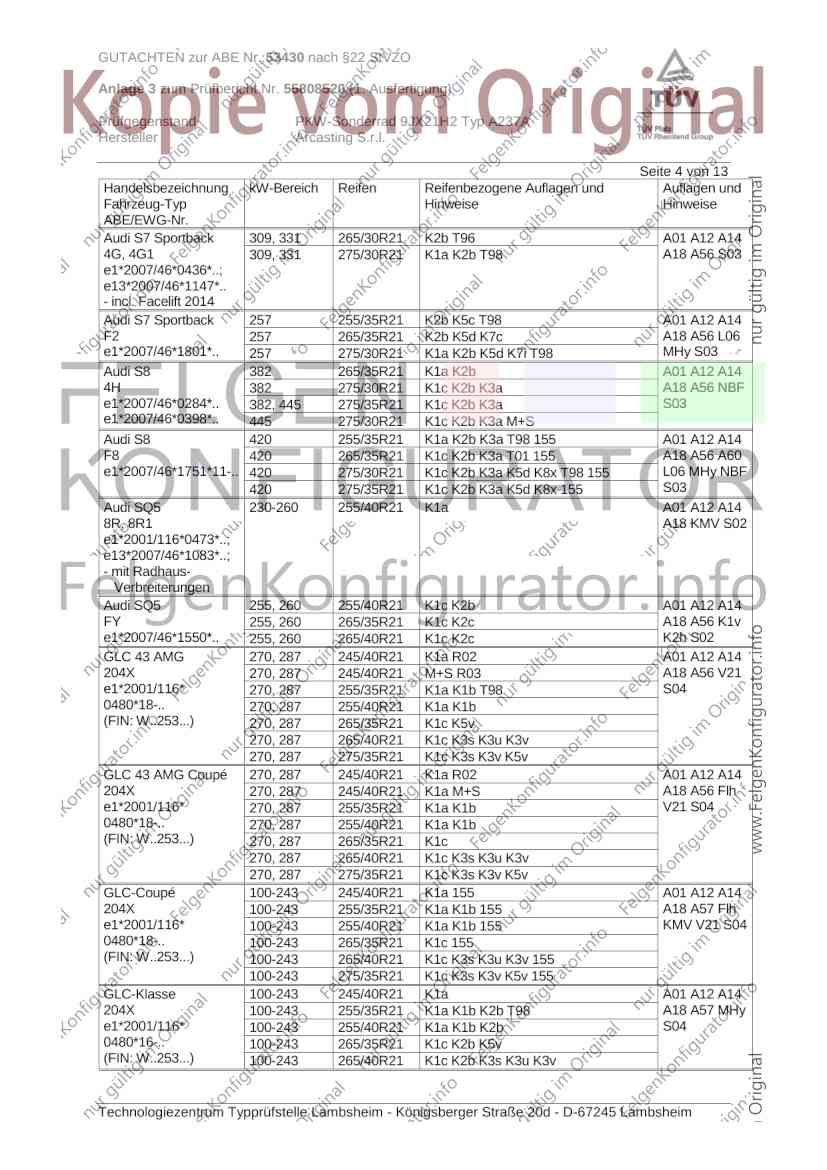

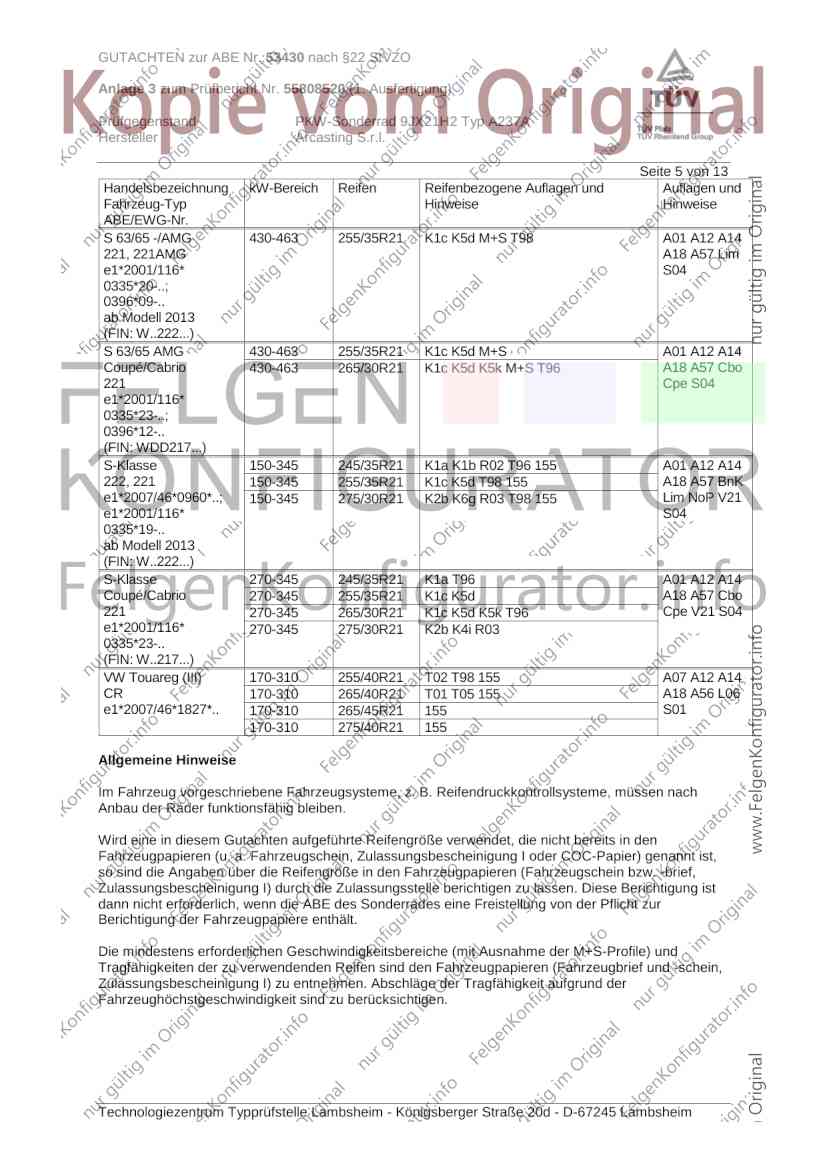

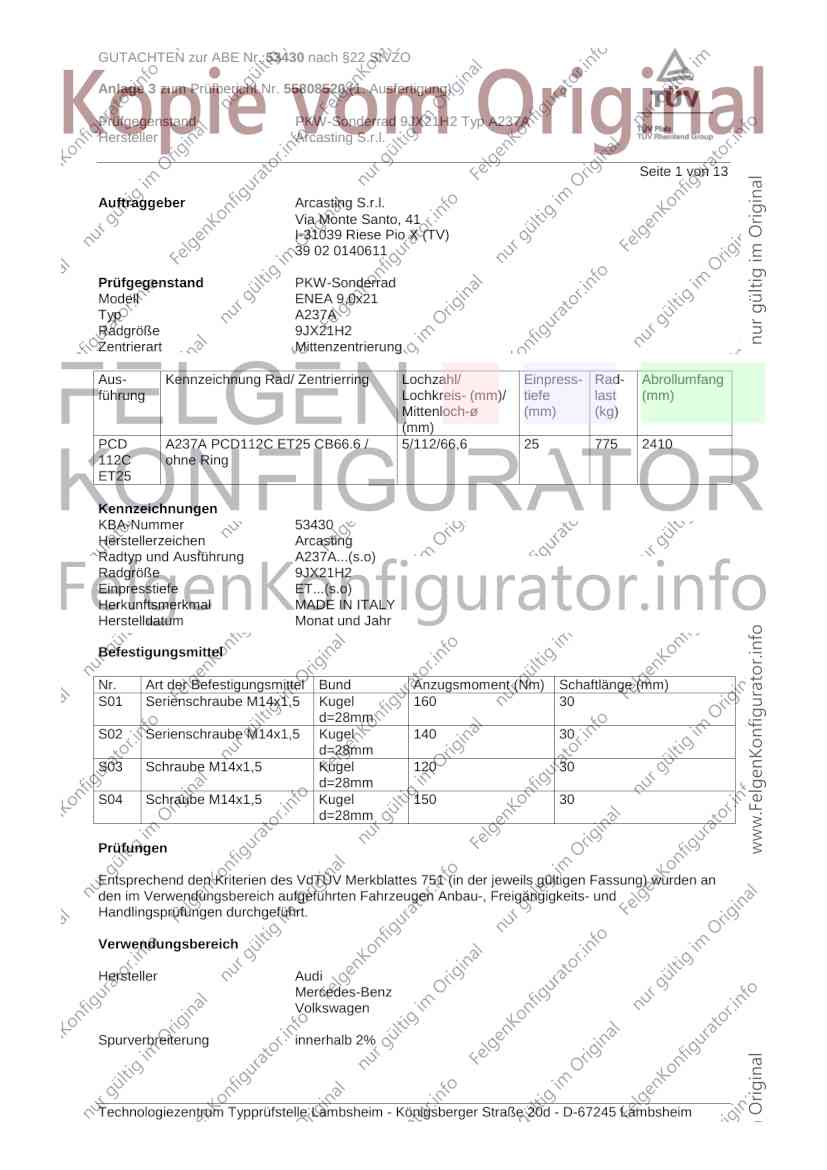

GUTACHTEN zur ABE Nr. 53430 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55808520 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX21H2 Typ A237A
Hersteller Arcasting S.r.l.
Seite 1 von 13
Auftraggeber Arcasting S.r.l.
Via Monte Santo, 41
I-31039 Riese Pio X (TV)
39 02 0140611
Prüfgegenstand PKW-Sonderrad
Modell ENEA 9,0x21
Typ A237A
Radgröße 9JX21H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
PCD A237A PCD112C ET25 CB66.6 / 5/112/66,6 25 775 2410
112C ohne Ring
ET25
Kennzeichnungen
KBA-Nummer 53430
Herstellerzeichen Arcasting
Radtyp und Ausführung A237A...(s.o)
Radgröße 9JX21H2
Einpresstiefe ET...(s.o)
Herkunftsmerkmal MADE IN ITALY
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Serienschraube M14x1,5 Kugel 160 30
d=28mm
S02 Serienschraube M14x1,5 Kugel 140 30
d=28mm
S03 Schraube M14x1,5 Kugel 120 30
d=28mm
S04 Schraube M14x1,5 Kugel 150 30
d=28mm
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Volkswagen
Spurverbreiterung innerhalb 2%

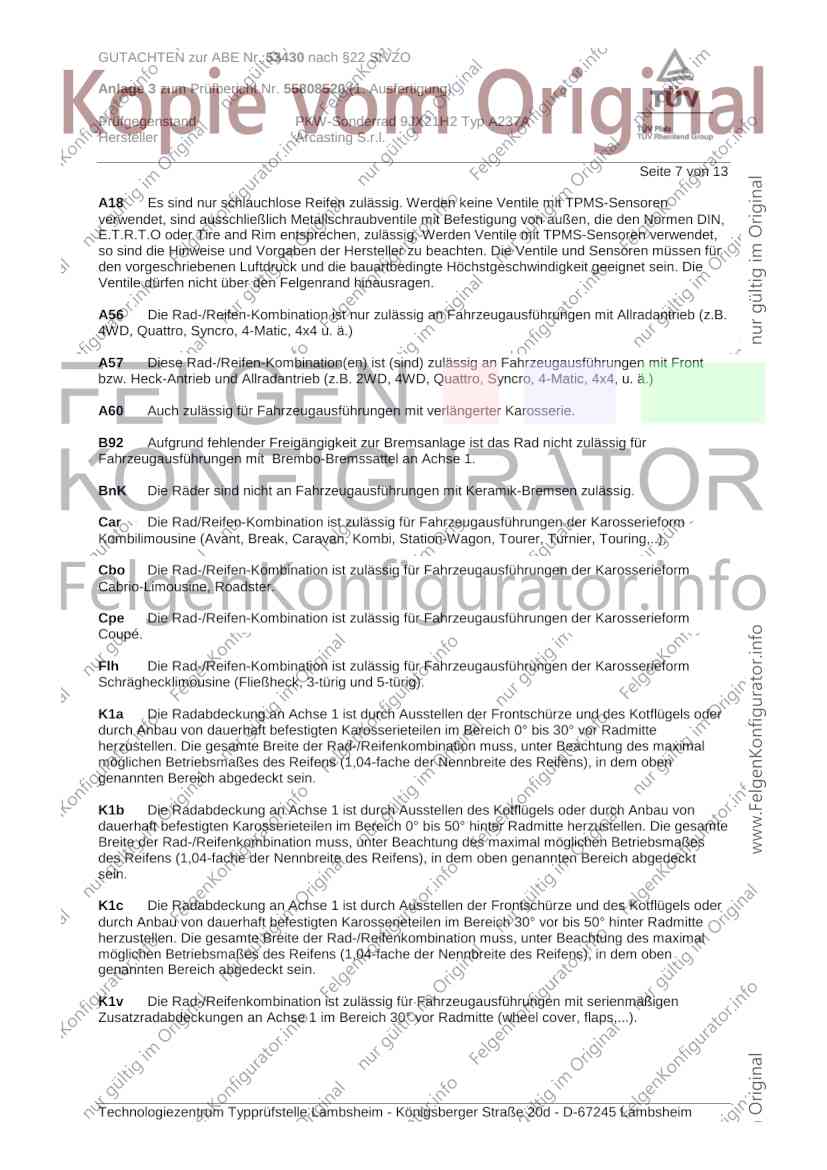

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53430 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55808520 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX21H2 Typ A237A
Hersteller Arcasting S.r.l.
Seite 2 von 13

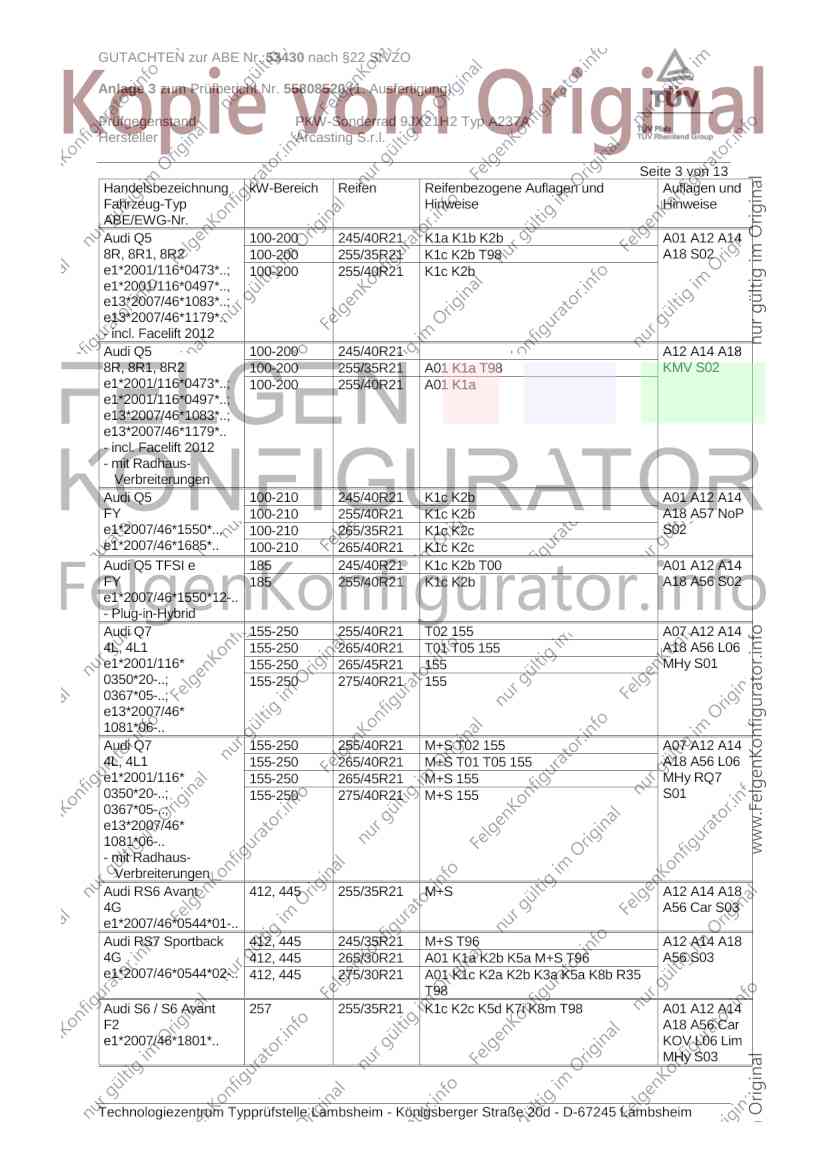

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 Allroad 100-180 255/30R21 K1a K1b K2b K6m T93 A01 A12 A14
B8, B81 A18 Car KMV
e1*2001/116* X80 S03
0430*10-41;
13*2007/46*1084*..
(FIN: WAUZZZ8K...)
Audi A4 Allroad 100-210 245/30R21 K1c K2b K4i K6z K8b T91 A01 A12 A14
B8, B81 100-210 255/30R21 K1c K2b K4i K5w K6z K8b T93 A18 A56 Car
e1*2001/116* KMV S03
0430*40-..
e13*2007/46*
1084*25-..
(FIN: WAUZZZF4...)
Audi A6 / A6 Avant 120-250 245/35R21 K1c K2c K5d K7c K8e T96 A01 A12 A14
F2 120-250 255/35R21 K1c K2c K5d K7i K8m A18 A57 Car
e1*2007/46*1801*..; KOV L06 Lim
MHy S03
Audi A6 allroad 140-245 255/35R21 K1c K2b K3a K5a K5x K6y K8m T98 A01 A12 A14
4G, 4G1 140-245 265/35R21 K1c K2c K3a K5b K5x K6y K8s T01 A18 A56 B92
e1*2007/46*0436*..; T97 Car KMV S03
e13*2007/46*1147*.. 140-245 275/30R21 K1c K2c K3a K5b K5x K6y K7a K8s
- incl. Facelift 2014 T98
Audi A6 allroad 170-257 245/40R21 K1c K2b K6g K6u K8z A01 A12 A14
F2 A18 A56 L06
e1*2007/46*1801*13-.. MHy S03
Audi A7 Sportback 140-230 255/30R21 T93 A12 A14 A18
4G, 4G1 140-245 265/30R21 A01 K2b A57 S03
e1*2007/46*0436*..; 140-245 275/30R21 A01 K1a K2b
e13*2007/46*1147*..
- incl. Facelift 2014
Audi A7 Sportback 150-250 245/35R21 T96 A12 A14 A18
F2 150-250 255/35R21 A01 K2b K5c A57 L06 MHy
e1*2007/46*1801*..; 150-250 265/30R21 A01 K2b K5d K7c T96 S03
e1*2007/46*1840*.. 150-250 265/35R21 A01 K2b K5d K7c
150-250 275/30R21 A01 K1a K2b K5d K7i
Audi A8 150-368 245/35R21 T96 A12 A14 A18
4H 150-368 255/35R21 A57 NBF S03
e1*2007/46*0284*.. 150-368 265/35R21 A01 K1a K2b
e1*2007/46*0398*.. 150-368 275/30R21 A01 K1c K2b K3a
150-368 275/35R21 A01 K1c K2b K3a
Audi A8 210, 250 255/35R21 K1a K2b K3a T98 155 A01 A12 A14
F8 210, 250 275/30R21 K1c K2b K3a K5d K8x T98 155 A18 A56 A60
e1*2007/46*1751*.. 210-338 265/35R21 K1c K2b K3a T01 155 L06 MHy NBF
210-338 275/35R21 K1c K2b K3a K5d K8x 155 S03
338 255/35R21 K1a K2b K3a T98 155
338 275/30R21 K1c K2b K3a K5d K8x T98 155
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53430 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55808520 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX21H2 Typ A237A
Hersteller Arcasting S.r.l.
Seite 3 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi Q5 100-200 245/40R21 K1a K1b K2b A01 A12 A14
8R, 8R1, 8R2 100-200 255/35R21 K1c K2b T98 A18 S02
e1*2001/116*0473*..; 100-200 255/40R21 K1c K2b
e1*2001/116*0497*..,
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
Audi Q5 100-200 245/40R21 A12 A14 A18
8R, 8R1, 8R2 100-200 255/35R21 A01 K1a T98 KMV S02
e1*2001/116*0473*..; 100-200 255/40R21 A01 K1a
e1*2001/116*0497*..;
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
- mit Radhaus-
Verbreiterungen
Audi Q5 100-210 245/40R21 K1c K2b A01 A12 A14
FY 100-210 255/40R21 K1c K2b A18 A57 NoP
e1*2007/46*1550*.., 100-210 265/35R21 K1c K2c S02
e1*2007/46*1685*.. 100-210 265/40R21 K1c K2c
Audi Q5 TFSI e 185 245/40R21 K1c K2b T00 A01 A12 A14
FY 185 255/40R21 K1c K2b A18 A56 S02
e1*2007/46*1550*12-..
- Plug-in-Hybrid
Audi Q7 155-250 255/40R21 T02 155 A07 A12 A14
4L, 4L1 155-250 265/40R21 T01 T05 155 A18 A56 L06
e1*2001/116* 155-250 265/45R21 155 MHy S01
0350*20-..; 155-250 275/40R21 155
0367*05-..;
e13*2007/46*
1081*06-..
Audi Q7 155-250 255/40R21 M+S T02 155 A07 A12 A14
4L, 4L1 155-250 265/40R21 M+S T01 T05 155 A18 A56 L06
e1*2001/116* 155-250 265/45R21 M+S 155 MHy RQ7
0350*20-..; 155-250 275/40R21 M+S 155 S01
0367*05-..;
e13*2007/46*
1081*06-..
- mit Radhaus-
Verbreiterungen
Audi RS6 Avant 412, 445 255/35R21 M+S A12 A14 A18
4G A56 Car S03
e1*2007/46*0544*01-..
Audi RS7 Sportback 412, 445 245/35R21 M+S T96 A12 A14 A18
4G 412, 445 265/30R21 A01 K1a K2b K5a M+S T96 A56 S03
e1*2007/46*0544*02-.. 412, 445 275/30R21 A01 K1c K2a K2b K3a K5a K8b R35
T98
Audi S6 / S6 Avant 257 255/35R21 K1c K2c K5d K7i K8m T98 A01 A12 A14
F2 A18 A56 Car
e1*2007/46*1801*.. KOV L06 Lim
MHy S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53430 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55808520 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX21H2 Typ A237A
Hersteller Arcasting S.r.l.
Seite 4 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi S7 Sportback 309, 331 265/30R21 K2b T96 A01 A12 A14
4G, 4G1 309, 331 275/30R21 K1a K2b T98 A18 A56 S03
e1*2007/46*0436*..;
e13*2007/46*1147*..
- incl. Facelift 2014
Audi S7 Sportback 257 255/35R21 K2b K5c T98 A01 A12 A14
F2 257 265/35R21 K2b K5d K7c A18 A56 L06
e1*2007/46*1801*.. 257 275/30R21 K1a K2b K5d K7i T98 MHy S03
Audi S8 382 265/35R21 K1a K2b A01 A12 A14
4H 382 275/30R21 K1c K2b K3a A18 A56 NBF
e1*2007/46*0284*.. 382, 445 275/35R21 K1c K2b K3a S03
e1*2007/46*0398*.. 445 275/30R21 K1c K2b K3a M+S
Audi S8 420 255/35R21 K1a K2b K3a T98 155 A01 A12 A14
F8 420 265/35R21 K1c K2b K3a T01 155 A18 A56 A60
e1*2007/46*1751*11-.. 420 275/30R21 K1c K2b K3a K5d K8x T98 155 L06 MHy NBF
420 275/35R21 K1c K2b K3a K5d K8x 155 S03
Audi SQ5 230-260 255/40R21 K1a A01 A12 A14
8R, 8R1 A18 KMV S02
e1*2001/116*0473*..;
e13*2007/46*1083*..;
- mit Radhaus-
Verbreiterungen
Audi SQ5 255, 260 255/40R21 K1c K2b A01 A12 A14
FY 255, 260 265/35R21 K1c K2c A18 A56 K1v
e1*2007/46*1550*.. 255, 260 265/40R21 K1c K2c K2h S02
GLC 43 AMG 270, 287 245/40R21 K1a R02 A01 A12 A14
204X 270, 287 245/40R21 M+S R03 A18 A56 V21
e1*2001/116* 270, 287 255/35R21 K1a K1b T98 S04
0480*18-.. 270, 287 255/40R21 K1a K1b
(FIN: W..253...) 270, 287 265/35R21 K1c K5v
270, 287 265/40R21 K1c K3s K3u K3v
270, 287 275/35R21 K1c K3s K3v K5v
GLC 43 AMG Coupé 270, 287 245/40R21 K1a R02 A01 A12 A14
204X 270, 287 245/40R21 K1a M+S A18 A56 Flh
e1*2001/116* 270, 287 255/35R21 K1a K1b V21 S04
0480*18-.. 270, 287 255/40R21 K1a K1b
(FIN: W..253...) 270, 287 265/35R21 K1c
270, 287 265/40R21 K1c K3s K3u K3v
270, 287 275/35R21 K1c K3s K3v K5v
GLC-Coupé 100-243 245/40R21 K1a 155 A01 A12 A14
204X 100-243 255/35R21 K1a K1b 155 A18 A57 Flh
e1*2001/116* 100-243 255/40R21 K1a K1b 155 KMV V21 S04
0480*18-.. 100-243 265/35R21 K1c 155
(FIN: W..253...) 100-243 265/40R21 K1c K3s K3u K3v 155
100-243 275/35R21 K1c K3s K3v K5v 155
GLC-Klasse 100-243 245/40R21 K1a A01 A12 A14
204X 100-243 255/35R21 K1a K1b K2b T98 A18 A57 MHy
e1*2001/116* 100-243 255/40R21 K1a K1b K2b S04
0480*16-.. 100-243 265/35R21 K1c K2b K5v
(FIN: W..253...) 100-243 265/40R21 K1c K2b K3s K3u K3v
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53430 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55808520 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX21H2 Typ A237A
Hersteller Arcasting S.r.l.
Seite 5 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
S 63/65 -/AMG 430-463 255/35R21 K1c K5d M+S T98 A01 A12 A14
221, 221AMG A18 A57 Lim
e1*2001/116* S04
0335*20-..;
0396*09-..
ab Modell 2013
(FIN: W..222...)
S 63/65 AMG 430-463 255/35R21 K1c K5d M+S A01 A12 A14
Coupé/Cabrio 430-463 265/30R21 K1c K5d K5k M+S T96 A18 A57 Cbo
221 Cpe S04
e1*2001/116*
0335*23-..;
0396*12-..
(FIN: WDD217...)
S-Klasse 150-345 245/35R21 K1a K1b R02 T96 155 A01 A12 A14
222, 221 150-345 255/35R21 K1c K5d T98 155 A18 A57 BnK
e1*2007/46*0960*..; 150-345 275/30R21 K2b K6g R03 T98 155 Lim NoP V21
e1*2001/116* S04
0335*19-..
ab Modell 2013
(FIN: W..222...)
S-Klasse 270-345 245/35R21 K1a T96 A01 A12 A14
Coupé/Cabrio 270-345 255/35R21 K1c K5d A18 A57 Cbo
221 270-345 265/30R21 K1c K5d K5k T96 Cpe V21 S04
e1*2001/116* 270-345 275/30R21 K2b K4i R03
0335*23-..
(FIN: W..217...)
VW Touareg (III) 170-310 255/40R21 T02 T98 155 A07 A12 A14
CR 170-310 265/40R21 T01 T05 155 A18 A56 L06
e1*2007/46*1827*.. 170-310 265/45R21 155 S01
170-310 275/40R21 155
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53430 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55808520 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX21H2 Typ A237A
Hersteller Arcasting S.r.l.
Seite 6 von 13
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
155 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1550 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A07 Zur Befestigung der Räder dürfen nur die in der Tabelle "Befestigungsmittel" (Seite 1)
aufgeführten Serien-Radschrauben /-Radmuttern oder Zubehör-Schrauben/-Muttern, die den
Serienbefestigungsmitteln im Aufbau entsprechen, verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53430 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55808520 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX21H2 Typ A237A
Hersteller Arcasting S.r.l.
Seite 7 von 13
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
B92 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Rad nicht zulässig für
Fahrzeugausführungen mit Brembo-Bremssattel an Achse 1.
BnK Die Räder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1v Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 1 im Bereich 30° vor Radmitte (wheel cover, flaps,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53430 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55808520 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX21H2 Typ A237A
Hersteller Arcasting S.r.l.
Seite 8 von 13
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K3u An Achse 1 sind die in das Radhaus hineinragenden Ausbuchtungen der
Radhausinnenverkleidung im Bereich 200 mm vor Radmitte nachzuarbeiten (z.B. Erwärmen und nach
außen drücken) bzw. auszuschneiden und dauerhaft zu befestigen.
K3v An Achse 1 ist die Radhausinnenverkleidung vor Radmitte bei Lenkeinschlag auszuschneiden
bzw. nachzuarbeiten und dauerhaft zu befestigen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53430 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55808520 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX21H2 Typ A237A
Hersteller Arcasting S.r.l.
Seite 9 von 13
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6m An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm hinter bis 300 mm hinter
Radmitte vollständig umzulegen.
K6u An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 250 mm vor bis 300 mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K6z An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100mm vor bis 300mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K7c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K8x An Achse 2 sind die Radhausausschnittkanten im Bereich der hinteren Türkante (200 mm vor
Radmitte) um 5 mm aufzuweiten.
K8z An Achse 2 sind die Radhausausschnittkanten im Bereich 200mm vor bis 300mm hinter
Radmitte um 5mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53430 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55808520 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX21H2 Typ A237A
Hersteller Arcasting S.r.l.
Seite 10 von 13
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
L06 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und
ohne Allradlenkung (4WS).
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoP Nicht für Plug-in-Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
RQ7 Betrifft nur Fahrzeugvarianten mit wahlweiser Reifengröße 285/40R21 oder 285/35R22 (u.a.
Zulassungsbescheinigung I oder COC-Papier) in Verbindung mit serienmäßigen
Kunststoffverbreiterungen bzw. Kotflügelverbreiterungen (Radlaufleisten).
S01 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53430 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55808520 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX21H2 Typ A237A
Hersteller Arcasting S.r.l.
Seite 11 von 13

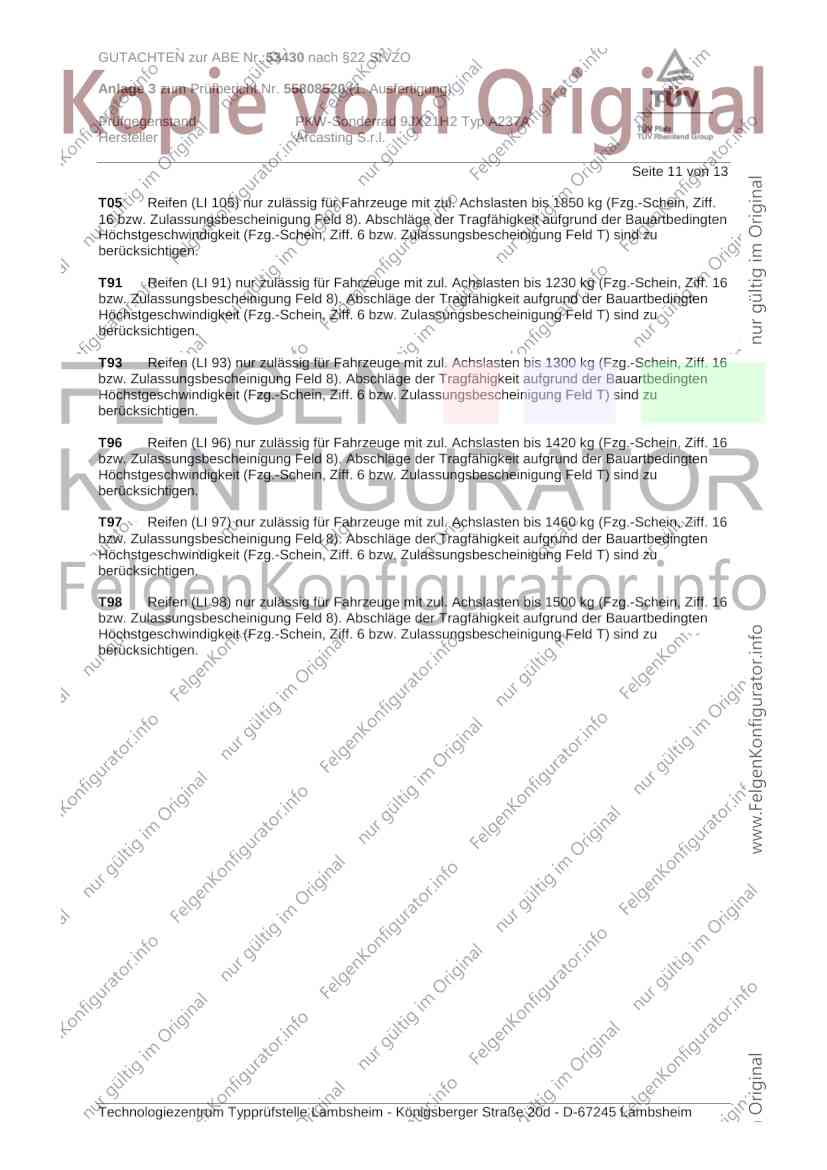

T05 Reifen (LI 105) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1850 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53430 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55808520 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX21H2 Typ A237A
Hersteller Arcasting S.r.l.
Seite 12 von 13

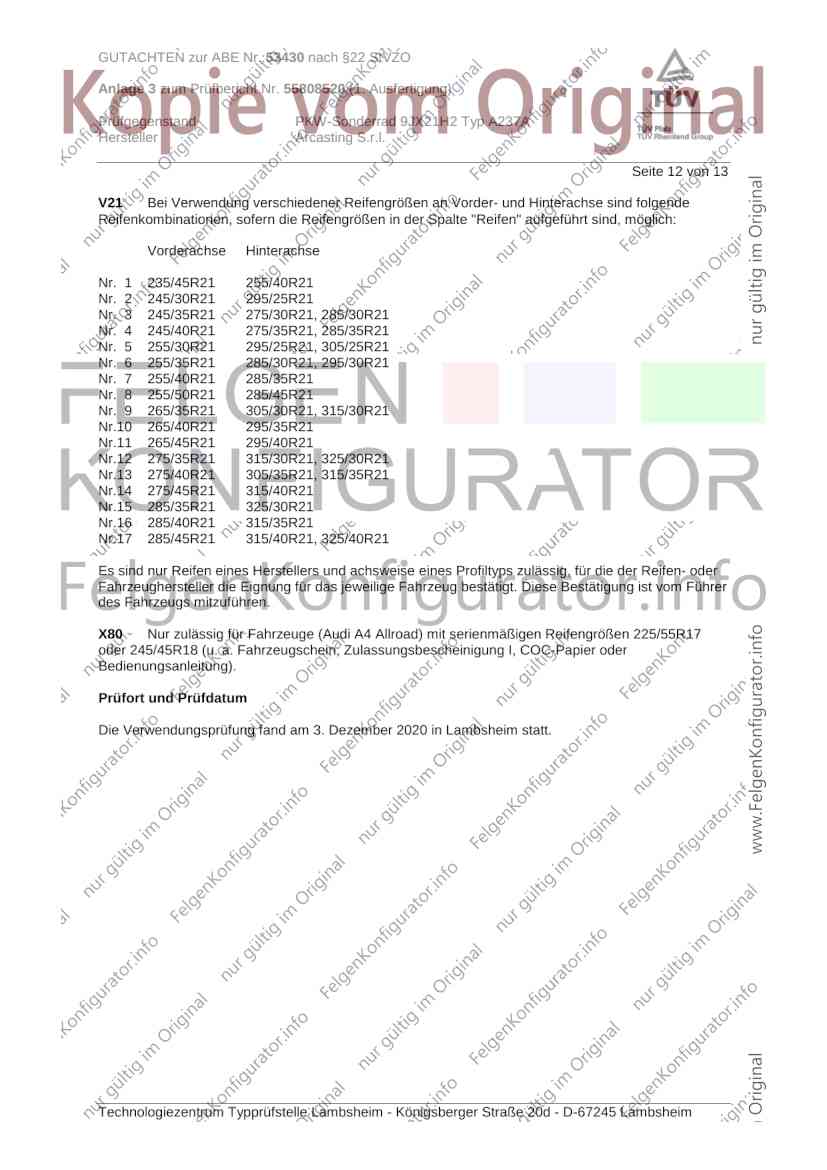

V21 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 235/45R21 255/40R21
Nr. 2 245/30R21 295/25R21
Nr. 3 245/35R21 275/30R21, 285/30R21
Nr. 4 245/40R21 275/35R21, 285/35R21
Nr. 5 255/30R21 295/25R21, 305/25R21
Nr. 6 255/35R21 285/30R21, 295/30R21
Nr. 7 255/40R21 285/35R21
Nr. 8 255/50R21 285/45R21
Nr. 9 265/35R21 305/30R21, 315/30R21
Nr.10 265/40R21 295/35R21
Nr.11 265/45R21 295/40R21
Nr.12 275/35R21 315/30R21, 325/30R21
Nr.13 275/40R21 305/35R21, 315/35R21
Nr.14 275/45R21 315/40R21
Nr.15 285/35R21 325/30R21
Nr.16 285/40R21 315/35R21
Nr.17 285/45R21 315/40R21, 325/40R21
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X80 Nur zulässig für Fahrzeuge (Audi A4 Allroad) mit serienmäßigen Reifengrößen 225/55R17
oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 3. Dezember 2020 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53430 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55808520 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX21H2 Typ A237A
Hersteller Arcasting S.r.l.
Seite 13 von 13

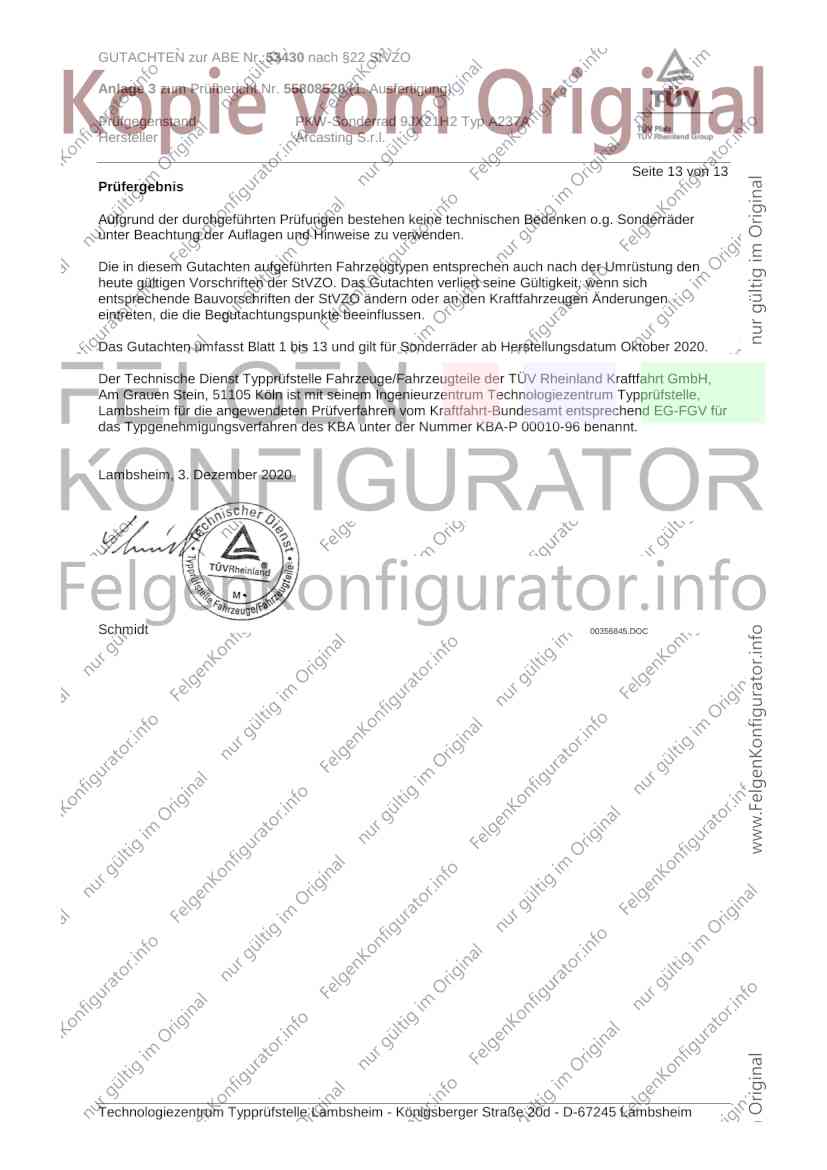

Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 13 und gilt für Sonderräder ab Herstellungsdatum Oktober 2020.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 3. Dezember 2020
Schmidt 00356845.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
