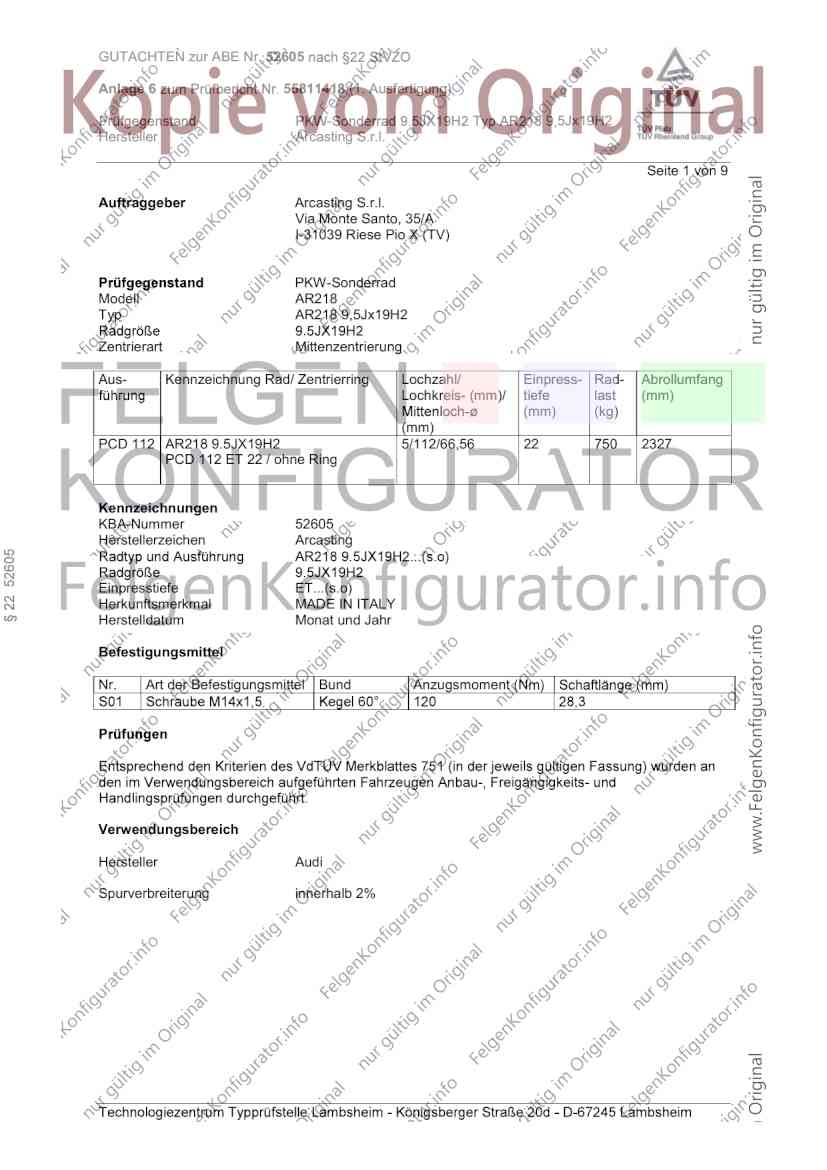

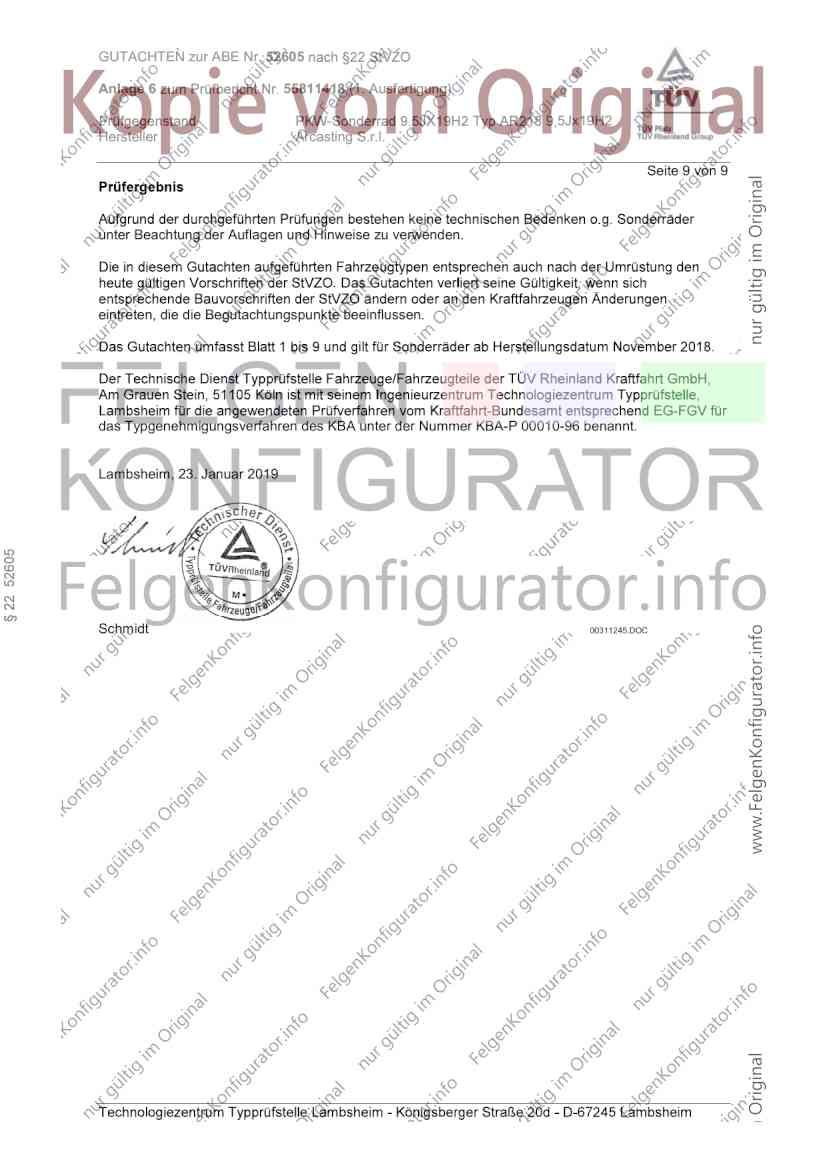

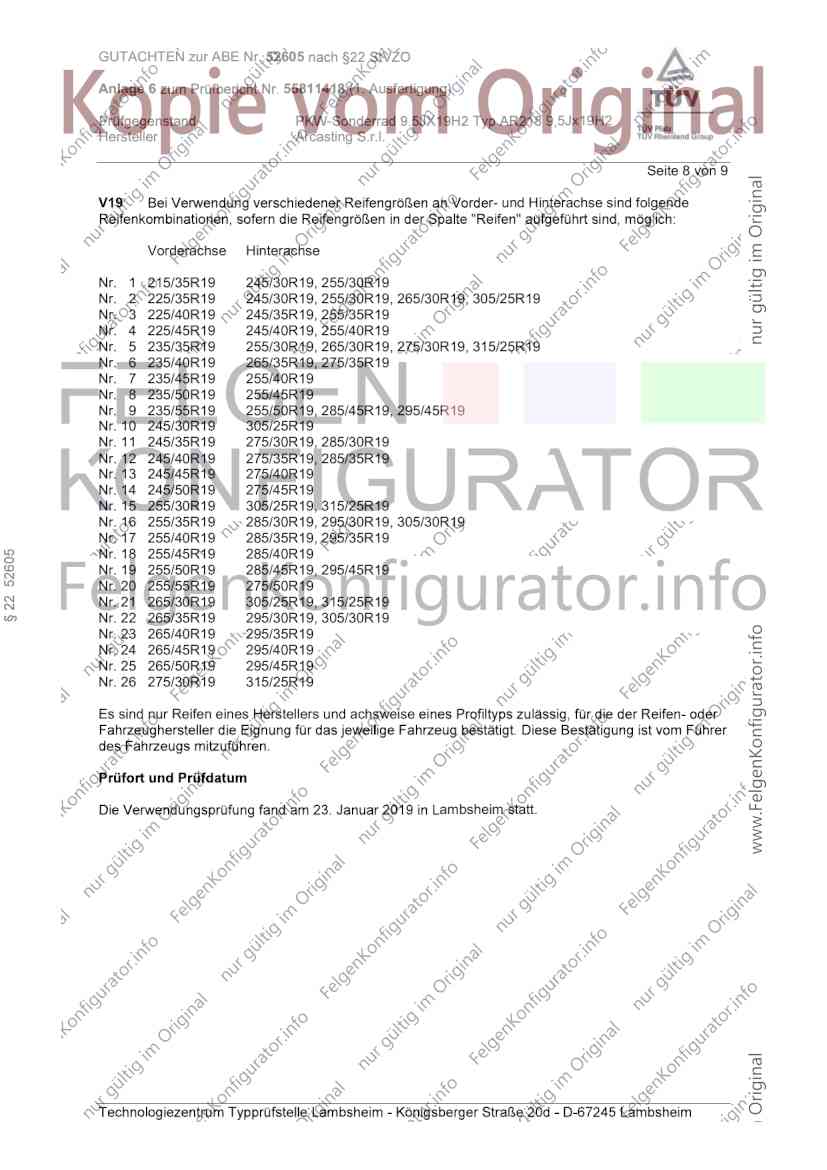

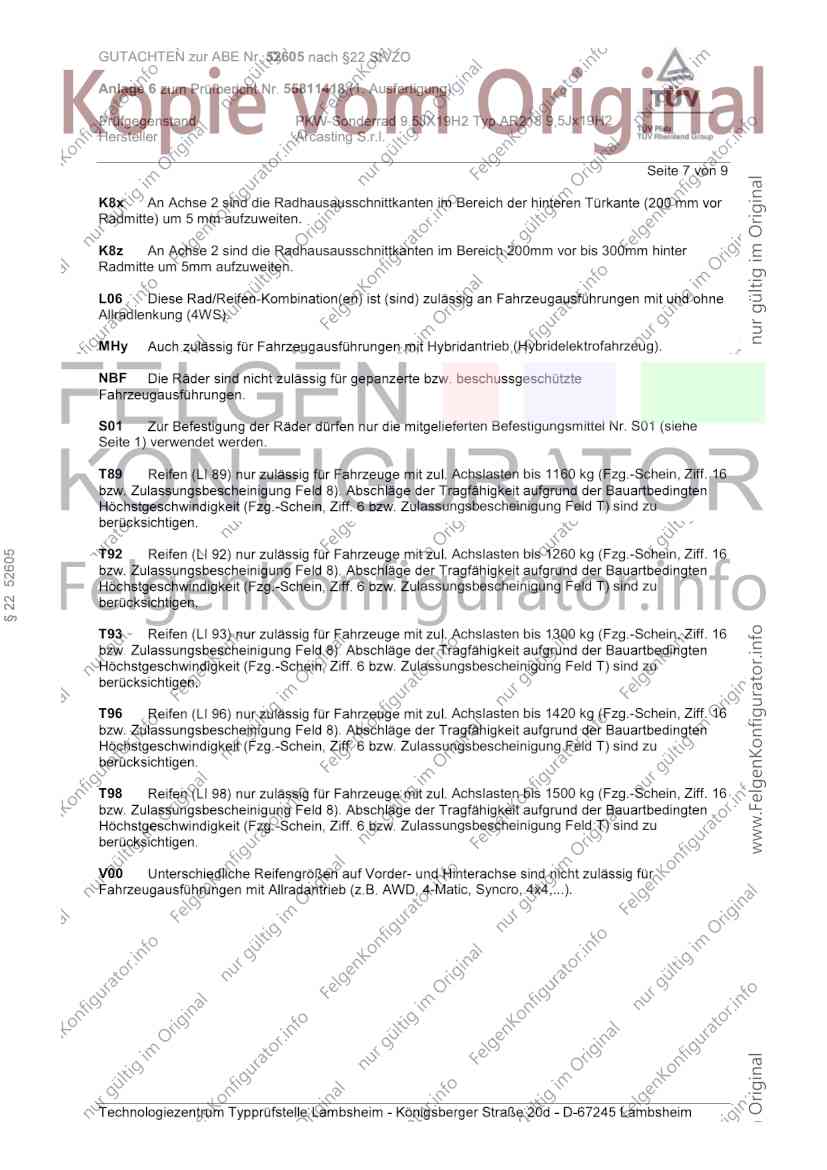

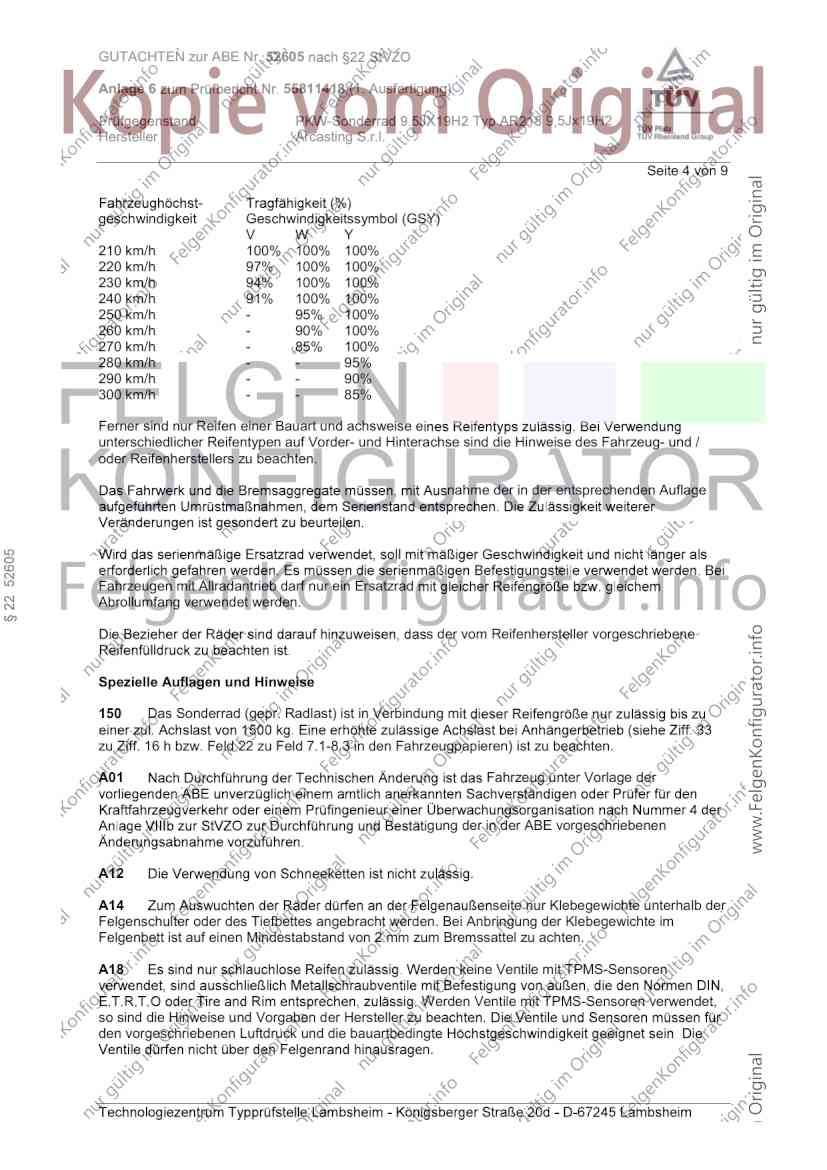

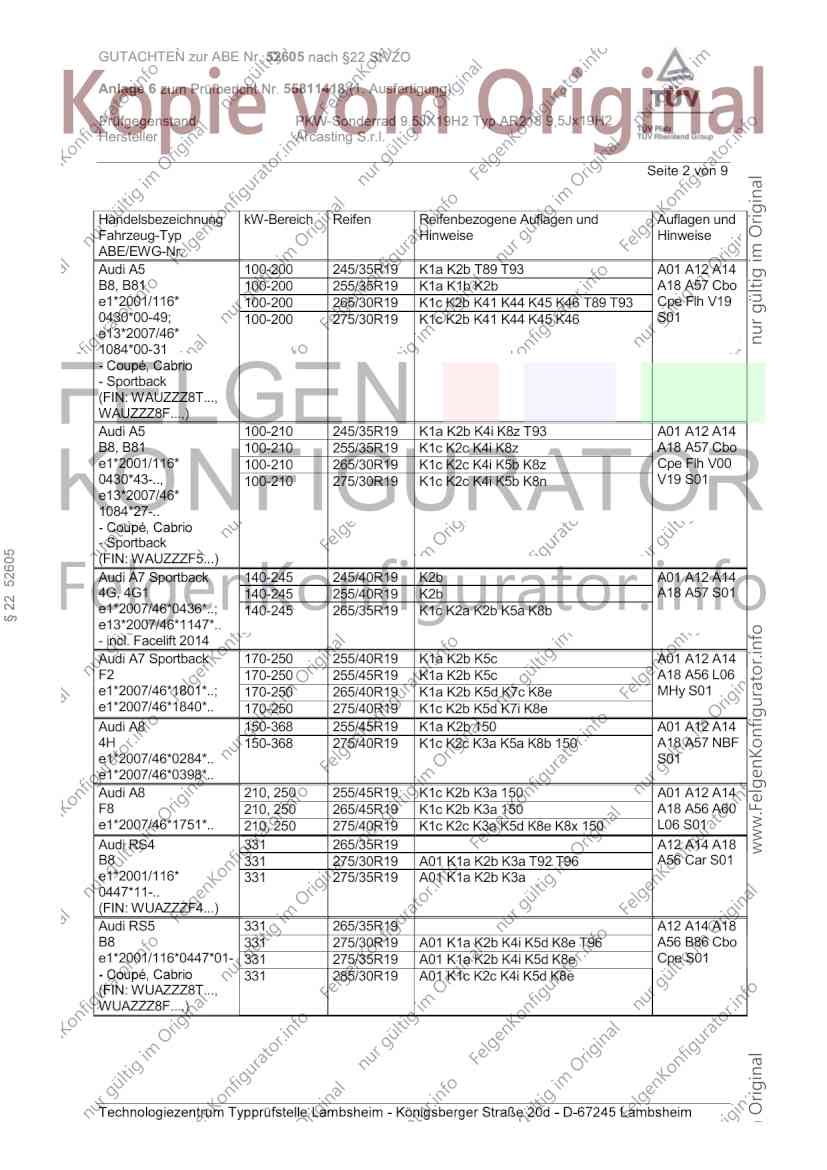

GUTACHTEN zur ABE Nr. 52605
Anlage 6 55811418 (1. Ausfertigung)
5Jx19H2
Hersteller Arcasting S.r.l.
Seite 1 von 9
Auftraggeber Arcasting S.r.l.
Via Monte Santo, 35/A
I-31039 Riese Pio X (TV)
PKW-Sonderrad
Modell AR218
Typ AR218 9,5Jx19H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
(mm) (kg)
(mm)
PCD 112 AR218 9.5JX19H2 5/112/66,56 22 750 2327
PCD 112 ET 22 / ohne Ring
Kennzeichnungen
KBA-Nummer 52605
Herstellerzeichen Arcasting
Einpresstiefe ET...(s.o)
Herkunftsmerkmal MADE IN ITALY
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (N
Verwendungsbereich
Hersteller Audi
Spurverbreiterung innerhalb 2%
GUTACHTEN zur ABE Nr. 52605
Anlage 6 55811418 (1. Ausfertigung)
5Jx19H2
Hersteller Arcasting S.r.l.
Seite 2 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A5 100-200 245/35R19 K1a K2b T89 T93 A01 A12 A14
B8, B81 100-200 255/35R19 K1a K1b K2b A18 A57 Cbo
e1*2001/116* 100-200 265/30R19 K1c K2b K41 K44 K45 K46 T89 T93 Cpe Flh V19
0430*00-49; 100-200 275/30R19 K1c K2b K41 K44 K45 K46 S01
e13*2007/46*
1084*00-31
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Audi A5 100-210 245/35R19 K1a K2b K4i K8z T93 A01 A12 A14
B8, B81 100-210 255/35R19 K1c K2c K4i K8z A18 A57 Cbo
e1*2001/116* 100-210 265/30R19 K1c K2c K4i K5b K8z Cpe Flh V00
0430*43-.., 100-210 275/30R19 K1c K2c K4i K5b K8n V19 S01
e13*2007/46*
1084*27-..
- Sportback
(FIN: WAUZZZF5...)
Audi A7 Sportback 140-245 245/40R19 K2b A01 A12 A14
4G, 4G1 140-245 255/40R19 K2b A18 A57 S01
e1*2007/46*0436*..; 140-245 265/35R19 K1c K2a K2b K5a K8b
e13*2007/46*1147*..
- incl. Facelift 2014
Audi A7 Sportback 170-250 255/40R19 K1a K2b K5c A01 A12 A14
F2 170-250 255/45R19 K1a K2b K5c A18 A56 L06
e1*2007/46*1801*..; 170-250 265/40R19 K1a K2b K5d K7c K8e MHy S01
e1*2007/46*1840*.. 170-250 275/40R19 K1c K2b K5d K7i K8e
Audi A8 150-368 255/45R19 K1a K2b 150 A01 A12 A14
4H 150-368 275/40R19 K1c K2c K3a K5a K8b 150 A18 A57 NBF
e1*2007/46*0284*.. S01
e1*2007/46*0398*..
Audi A8 210, 250 255/45R19 K1c K2b K3a 150 A01 A12 A14
F8 210, 250 265/45R19 K1c K2b K3a 150 A18 A56 A60
e1*2007/46*1751*.. 210, 250 275/40R19 K1c K2c K3a K5d K8e K8x 150 L06 S01
Audi RS4 331 265/35R19 A12 A14 A18
B8 331 275/30R19 A01 K1a K2b K3a T92 T96 A56 Car S01
e1*2001/116* 331 275/35R19 A01 K1a K2b K3a
0447*11-..
(FIN: WUAZZZF4...)
Audi RS5 331 265/35R19 A12 A14 A18
B8 331 275/30R19 A01 K1a K2b K4i K5d K8e T96 A56 B86 Cbo
e1*2001/116*0447*01- 331 275/35R19 A01 K1a K2b K4i K5d K8e Cpe S01
331 285/30R19 A01 K1c K2c K4i K5d K8e
(FIN: WUAZZZ8T...,
WUAZZZ8F...,)
GUTACHTEN zur ABE Nr. 52605
Anlage 6 55811418 (1. Ausfertigung)
5Jx19H2
Hersteller Arcasting S.r.l.
Seite 3 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi RS5 331 265/35R19 A12 A14 A18
B8 331 275/30R19 A01 K2b K3a A56 Cpe S01
e1*2001/116* 331 275/35R19 A01 K2b
0447*10-..
(FIN: WUAZZZF5...)
Audi S5 245, 260 245/35R19 K1a K2b T89 T93 A01 A12 A14
B8, B81 245, 260 255/35R19 K1a K1b K2b T92 T96 A18 A56 Cbo
e1*2001/116* 245, 260 265/30R19 K1c K2b K41 K44 K45 K46 T89 T93 Cpe Flh S01
0430*00-49, 245, 260 275/30R19 K1c K2b K41 K44 K45 K46 T92 T96
e13*2007/46*
1084*00-31
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Audi S5 260 245/35R19 K1a K2b K4i K8z T93 A01 A12 A14
B8, B81 260 255/35R19 K1c K2c K4i K8z A18 A56 Cbo
e1*2001/116* 260 265/30R19 K1c K2c K4i K5b K8z Cpe Flh S01
0430*43-.., 260 275/30R19 K1c K2c K4i K5b K8n
e13*2007/46*
1084*27-..
- Sportback
(FIN: WAUZZZF5...)
Audi S7 Sportback 309, 331 255/40R19 K2b A01 A12 A14
4G, 4G1 309, 331 265/35R19 K1c K2a K2b K5a K8b T98 A18 A56 S01
e1*2007/46*0436*..;
e13*2007/46*1147*..
- incl. Facelift 2014
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B.
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
rzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Fahrzeugpapieren (Fahrzeugbrief und -schein,
en.
GUTACHTEN zur ABE Nr. 52605
Anlage 6 55811418 (1. Ausfertigung)
5Jx19H2
Hersteller Arcasting S.r.l.
Seite 4 von 9
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise e
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
nahme der in der entsprechenden Auflage
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad
Abrollumfang verwendet werden.
s der vom Reifenhersteller vorgeschriebene
Spezielle Auflagen und Hinweise
150 Das Sonderrad (gepr. Radlast) ist in Verbindung mi
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Fahrzeug unter Vorlage der
gung der in der ABE vorgeschriebenen
A12 .
A14 seite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 eine Ventile mit TPMS-Sensoren
Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu
den vorgeschriebenen Luftdruck und die bauartbeding
n.
GUTACHTEN zur ABE Nr. 52605
Anlage 6 55811418 (1. Ausfertigung)
5Jx19H2
Hersteller Arcasting S.r.l.
Seite 5 von 9

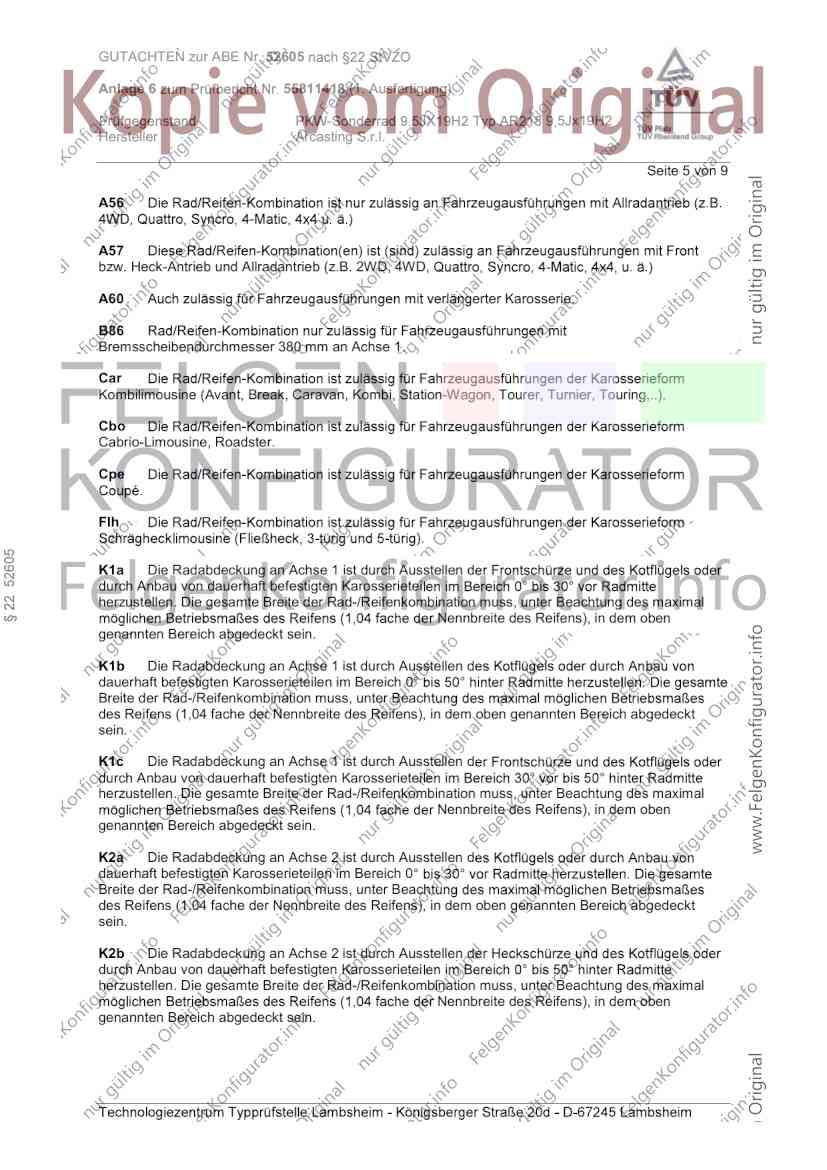

A56
A57
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD,
A60 erter Karosserie.
B86
Bremsscheibendurchmesser 380 mm an Achse 1.
Car
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo
Cabrio-Limousine, Roadster.
Cpe
Flh
).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen d
durch Anbau von dauerhaft befestigten Karosserietei
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen d
dauerhaft befestigten Karosserieteilen im Bereich 0
Breite der Rad-/Reifenkombination muss, unter Beach
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen d
durch Anbau von dauerhaft befestigten Karosserietei
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen d
dauerhaft befestigten Karosserieteilen im Bereich 0
Breite der Rad-/Reifenkombination muss, unter Beach
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen d
durch Anbau von dauerhaft befestigten Karosserietei
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
GUTACHTEN zur ABE Nr. 52605
Anlage 6 55811418 (1. Ausfertigung)
5Jx19H2
Hersteller Arcasting S.r.l.
Seite 6 von 9
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen d
durch Anbau von dauerhaft befestigten Karosserietei
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
en.
K44 inneren Seitenteile eine ausreichende
en.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnen
der Rad-Reifenkombination herzustellen. Ein evtl.
filters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnen
der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
eu zu befestigen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
K7c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8n An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 300 mm hinter
Radmitte um 10 mm aufzuweiten.
GUTACHTEN zur ABE Nr. 52605
Anlage 6 55811418 (1. Ausfertigung)
5Jx19H2
Hersteller Arcasting S.r.l.
Seite 7 von 9
K8x An Achse 2 sind die Radhausausschnittkanten im Ber
Radmitte) um 5 mm aufzuweiten.
K8z An Achse 2 sind die Radhausausschnittkanten im Bereich 200mm vor bis 300mm hinter
Radmitte um 5mm aufzuweiten.
L06
Allradlenkung (4WS).
MHy ntrieb (Hybridelektrofahrzeug).
NBF
S01 erten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
T89 Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
lassungsbescheinigung Feld T) sind zu
T92 Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
lassungsbescheinigung Feld T) sind zu
T93 Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
lassungsbescheinigung Feld T) sind zu
T96 Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
lassungsbescheinigung Feld T) sind zu
T98 Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
lassungsbescheinigung Feld T) sind zu
V00
-Matic, Syncro, 4x4,...).
GUTACHTEN zur ABE Nr. 52605
Anlage 6 55811418 (1. Ausfertigung)
5Jx19H2
Hersteller Arcasting S.r.l.
Seite 8 von 9
V19 r- und Hinterachse sind folgende
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 6 235/40R19 265/35R19, 275/35R19
Nr. 7 235/45R19 255/40R19
Nr. 8 235/50R19 255/45R19
Nr. 9 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 10 245/30R19 305/25R19
Nr. 11 245/35R19 275/30R19, 285/30R19
Nr. 12 245/40R19 275/35R19, 285/35R19
Nr. 13 245/45R19 275/40R19
Nr. 14 245/50R19 275/45R19
Nr. 15 255/30R19 305/25R19, 315/25R19
Nr. 16 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 17 255/40R19 285/35R19, 295/35R19
Nr. 18 255/45R19 285/40R19
Nr. 19 255/50R19 285/45R19, 295/45R19
Nr. 20 255/55R19 275/50R19
Nr. 21 265/30R19 305/25R19, 315/25R19
Nr. 22 265/35R19 295/30R19, 305/30R19
Nr. 23 265/40R19 295/35R19
Nr. 24 265/45R19 295/40R19
Nr. 25 265/50R19 295/45R19
Nr. 26 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise
ambsheim statt.
GUTACHTEN zur ABE Nr. 52605
Anlage 6 55811418 (1. Ausfertigung)
5Jx19H2
Hersteller Arcasting S.r.l.
Seite 9 von 9
unter Beachtung der Auflagen und Hinweise zu verwenden.
eintreten, die die Begutachtungspunkte beeinflussen.
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 23. Januar 2019
Schmidt 00311245.DOC
