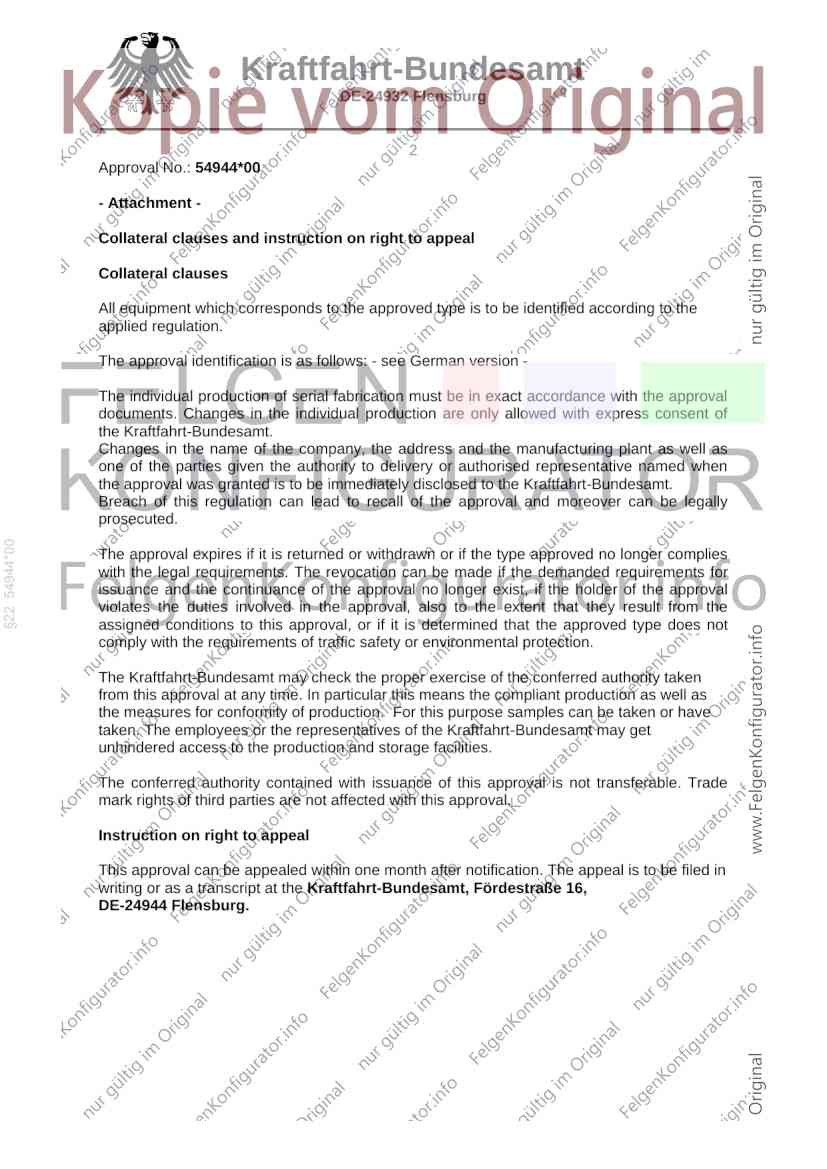

Kraftfahrt-Bundesamt
DE-24932 Flensburg
Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
Nummer der Genehmigung: 54944*00
Approval No.
Ausgabedatum: 28.07.2023 letztes Änderungsdatum: --
Date of issue: last date of amendment:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
Prüfbericht(e) Nr.: Datum:
Test report(s) No.: Date
366-0244-23-WIRD 20.07.2023
Beschreibungsbogen Nr.: Datum:
Information document No.: Date
ASW03 8019 29.05.2023
§22 54944*00
Liste der Änderungen: Datum:
List of modifications: Date
Entfällt
Not applicable
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der Genehmigung: 54944*00
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Jede Einrichtung, die dem genehmigten Typ entspricht, ist gemäß der angewendeten
Vorschrift zu kennzeichnen.
Das Genehmigungszeichen lautet wie folgt:
KBA 54944
Die Einzelerzeugnisse der reihenweisen Fertigung müssen mit den Genehmigungs-
unterlagen genau übereinstimmen. Änderungen an den Einzelerzeugnissen sind nur mit
ausdrücklicher Zustimmung des Kraftfahrt-Bundesamtes gestattet.
Änderungen der Firmenbezeichnung, der Anschrift und der Fertigungsstätten sowie eines bei
der Erteilung der Genehmigung benannten Zustellungsbevollmächtigten oder
bevollmächtigten Vertreters sind dem Kraftfahrt-Bundesamt unverzüglich mitzuteilen.
§22 54944*00
Verstöße gegen diese Bestimmungen können zum Widerruf der Genehmigung führen und
können überdies strafrechtlich verfolgt werden.
Die Genehmigung erlischt, wenn sie zurückgegeben oder entzogen wird, oder der
genehmigte Typ den Rechtsvorschriften nicht mehr entspricht. Der Widerruf kann
ausgesprochen werden, wenn die für die Erteilung und den Bestand der Genehmigung
geforderten Voraussetzungen nicht mehr bestehen, wenn der Genehmigungsinhaber gegen
die mit der Genehmigung verbundenen Pflichten - auch soweit sie sich aus den zu dieser
Genehmigung zugeordneten besonderen Auflagen ergeben - verstößt oder wenn sich
herausstellt, dass der genehmigte Typ den Erfordernissen der Verkehrssicherheit oder des
Umweltschutzes nicht entspricht.
Das Kraftfahrt-Bundesamt kann jederzeit die ordnungsgemäße Ausübung der durch diese
Genehmigung verliehenen Befugnisse, insbesondere die genehmigungsgerechte Fertigung
sowie die Maßnahmen zur Übereinstimmung der Produktion, nachprüfen. Es kann zu diesem
Zweck Proben entnehmen oder entnehmen lassen. Dem Kraftfahrt-Bundesamt und/oder
seinen Beauftragten ist ungehinderter Zutritt zu Produktions- und Lagerstätten zu gewähren.
Die mit der Erteilung der Genehmigung verliehenen Befugnisse sind nicht übertragbar.
Schutzrechte Dritter werden durch diese Genehmigung nicht berührt.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Approval No.: 54944*00
- Attachment -
Collateral clauses and instruction on right to appeal
Collateral clauses
All equipment which corresponds to the approved type is to be identified according to the
applied regulation.
The approval identification is as follows: - see German version -
The individual production of serial fabrication must be in exact accordance with the approval
documents. Changes in the individual production are only allowed with express consent of
the Kraftfahrt-Bundesamt.
Changes in the name of the company, the address and the manufacturing plant as well as
one of the parties given the authority to delivery or authorised representative named when
the approval was granted is to be immediately disclosed to the Kraftfahrt-Bundesamt.
Breach of this regulation can lead to recall of the approval and moreover can be legally
prosecuted.
§22 54944*00
The approval expires if it is returned or withdrawn or if the type approved no longer complies
with the legal requirements. The revocation can be made if the demanded requirements for
issuance and the continuance of the approval no longer exist, if the holder of the approval
violates the duties involved in the approval, also to the extent that they result from the
assigned conditions to this approval, or if it is determined that the approved type does not
comply with the requirements of traffic safety or environmental protection.
The Kraftfahrt-Bundesamt may check the proper exercise of the conferred authority taken
from this approval at any time. In particular this means the compliant production as well as
the measures for conformity of production. For this purpose samples can be taken or have
taken. The employees or the representatives of the Kraftfahrt-Bundesamt may get
unhindered access to the production and storage facilities.
The conferred authority contained with issuance of this approval is not transferable. Trade
mark rights of third parties are not affected with this approval.
Instruction on right to appeal
This approval can be appealed within one month after notification. The appeal is to be filed in
writing or as a transcript at the Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg.

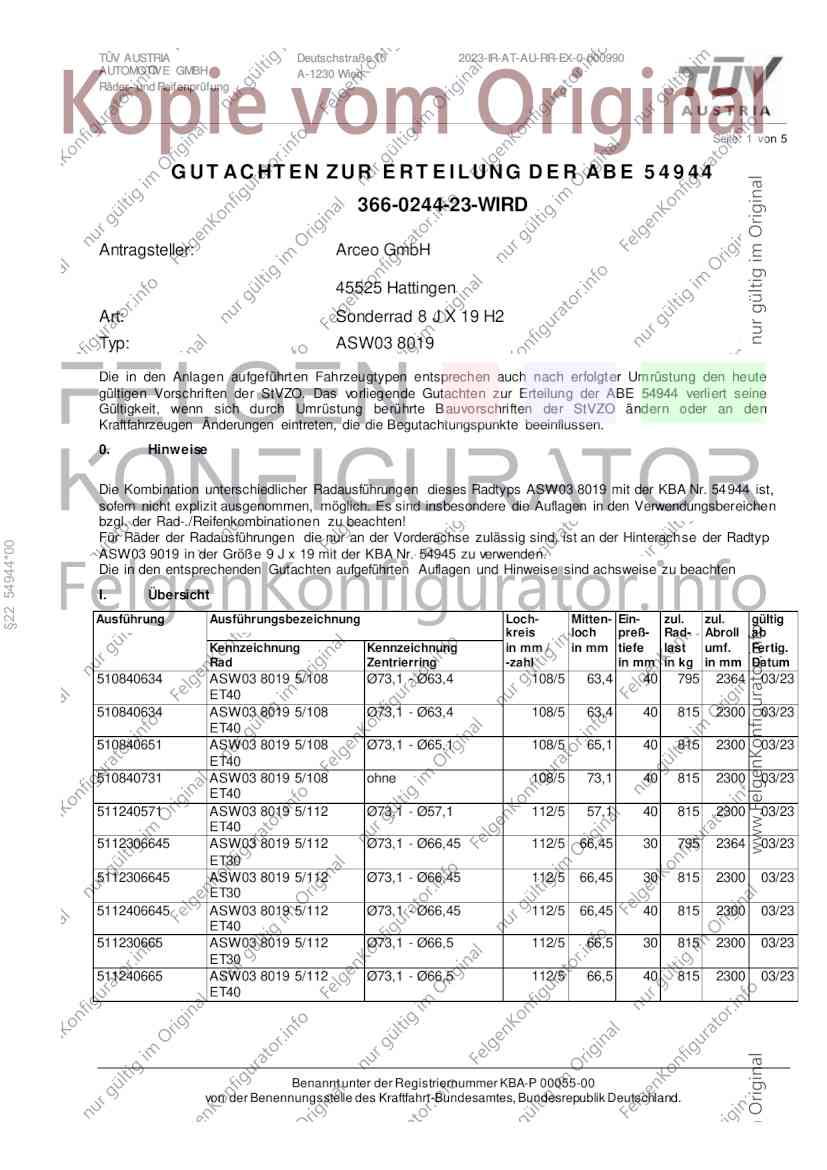

TÜV AUSTRIA Deutschstraße 10 2023-IR-AT-AU-RR-EX-0-000990
AUTOMOTIVE GMBH A-1230 Wien
Räder- und Reifenprüfung
Seite: 1 von 5
G U T A C HT E N Z U R E R T E I L U N G D E R A B E 5 4 9 4 4
366-0244-23-WIRD
Antragsteller: Arceo GmbH
45525 Hattingen
Art: Sonderrad 8 J X 19 H2
Typ: ASW03 8019
Die in den Anlagen aufgeführt en Fahrzeugtypen entsprechen auch nach erfolgt er Umrüstung den heute
gültigen Vorschriften der StVZO. Das vorliegende Gutachten zur Erteilung der ABE 54944 verliert seine
Gültigkeit, wenn sich durch Umrüstung berührte B auvorschriften der StVZO ändern oder an den
Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
0. Hinweise
Die Kombination unterschiedlicher Radausführungen dieses Radtyps ASW03 8019 mit der KBA Nr. 54944 ist,
sofern nicht explizit ausgenommen, möglich. Es sind insbesondere die Auflagen in den Verwendungsbereichen
bzgl. der Rad-./Reifenkombinationen zu beachten!
Für Räder der Radausführungen die nur an der Vorderachse zulässig sind, ist an der Hinterachse der Radtyp
§22 54944*00
ASW03 9019 in der Größe 9 J x 19 mit der KBA Nr. 54945 zu verwenden.
Die in den entsprechenden Gutachten aufgeführten Auflagen und Hinweise sind achsweise zu beachten
I. Übersicht
Ausführung Ausführungsbezeichnung Loch- Mitten- Ein- zul. zul. gültig
kreis loch preß- Rad- Abroll ab
Kennzeichnung Kennzeichnung in mm / in mm tiefe last umf. Fertig.
Rad Zentrierring -zahl in mm in kg in mm Datum
510840634 ASW03 8019 5/108 Ø73,1 - Ø63,4 108/5 63,4 40 795 2364 03/23
ET40
510840634 ASW03 8019 5/108 Ø73,1 - Ø63,4 108/5 63,4 40 815 2300 03/23
ET40
510840651 ASW03 8019 5/108 Ø73,1 - Ø65,1 108/5 65,1 40 815 2300 03/23
ET40
510840731 ASW03 8019 5/108 ohne 108/5 73,1 40 815 2300 03/23
ET40
511240571 ASW03 8019 5/112 Ø73,1 - Ø57,1 112/5 57,1 40 815 2300 03/23
ET40
5112306645 ASW03 8019 5/112 Ø73,1 - Ø66,45 112/5 66,45 30 795 2364 03/23
ET30
5112306645 ASW03 8019 5/112 Ø73,1 - Ø66,45 112/5 66,45 30 815 2300 03/23
ET30
5112406645 ASW03 8019 5/112 Ø73,1 - Ø66,45 112/5 66,45 40 815 2300 03/23
ET40
511230665 ASW03 8019 5/112 Ø73,1 - Ø66,5 112/5 66,5 30 815 2300 03/23
ET30
511240665 ASW03 8019 5/112 Ø73,1 - Ø66,5 112/5 66,5 40 815 2300 03/23
ET40
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0244-23-WIRD
zur Erteilung der ABE 54944
Fahrzeugteil: Sonderrad 8 J X 19 H2 Radtyp: ASW03 8019
Antragsteller: Arceo GmbH Stand: 20.07.2023
______________________________________________________________________________________________________________
Seite: 2 von 5

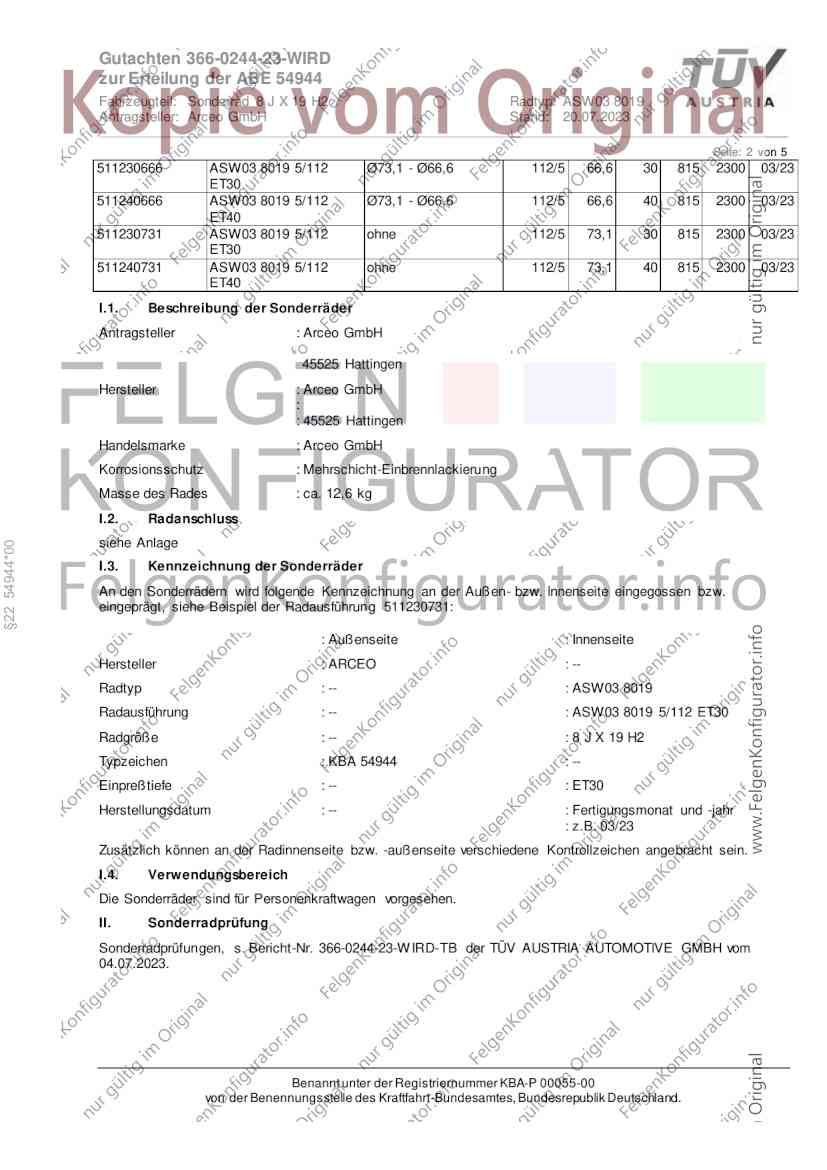

511230666 ASW03 8019 5/112 Ø73,1 - Ø66,6 112/5 66,6 30 815 2300 03/23
ET30
511240666 ASW03 8019 5/112 Ø73,1 - Ø66,6 112/5 66,6 40 815 2300 03/23
ET40
511230731 ASW03 8019 5/112 ohne 112/5 73,1 30 815 2300 03/23
ET30
511240731 ASW03 8019 5/112 ohne 112/5 73,1 40 815 2300 03/23
ET40
I.1. Beschreibung der Sonderräder
Antragsteller : Arceo GmbH
45525 Hattingen
Hersteller : Arceo GmbH
:
: 45525 Hattingen
Handelsmarke : Arceo GmbH
Korrosionsschutz : Mehrschicht-Einbrennlackierung
Masse des Rades : ca. 12,6 kg
I.2. Radanschluss
siehe Anlage
§22 54944*00
I.3. Kennzeichnung der Sonderräder
An den Sonderrädern wird folgende Kennzeichnung an der Außen- bzw. Innenseite eingegossen bzw.
eingeprägt, siehe Beispiel der Radausführung 511230731:
: Außenseite : Innenseite
Hersteller : ARCEO : --
Radtyp : -- : ASW03 8019
Radausführung : -- : ASW03 8019 5/112 ET30
Radgröße : -- : 8 J X 19 H2
Typzeichen : KBA 54944 : --
Einpreßtiefe : -- : ET30
Herstellungsdatum : -- : Fertigungsmonat und -jahr
: z.B. 03/23
Zusätzlich können an der Radinnenseite bzw. -außenseite verschiedene Kontrollzeichen angebracht sein.
I.4. Verwendungsbereich
Die Sonderräder sind für Personenkraftwagen vorgesehen.
II. Sonderradprüfung
Sonderradprüfungen, s. Bericht-Nr. 366-0244-23-W IRD-TB der TÜV AUSTRIA AUTOMOTIVE GMBH vom
04.07.2023.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0244-23-WIRD
zur Erteilung der ABE 54944
Fahrzeugteil: Sonderrad 8 J X 19 H2 Radtyp: ASW03 8019
Antragsteller: Arceo GmbH Stand: 20.07.2023
______________________________________________________________________________________________________________
Seite: 3 von 5

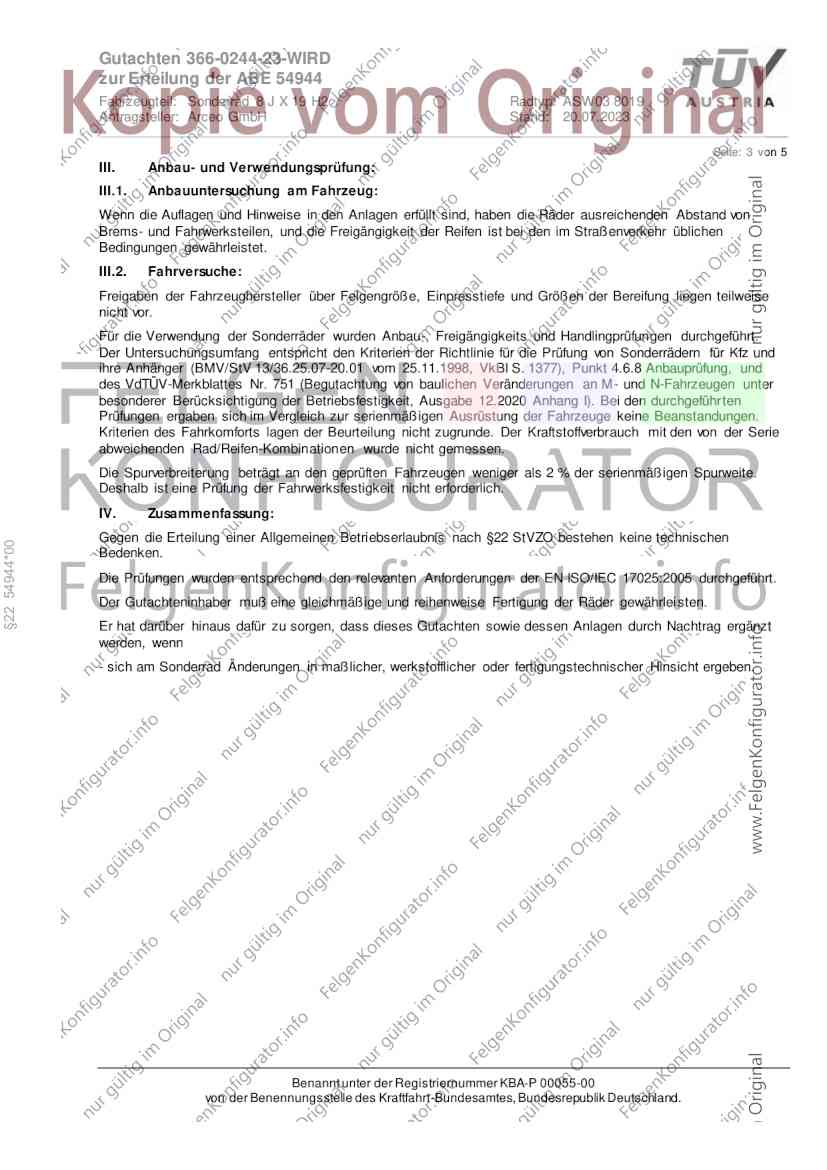

III. Anbau- und Verwendungsprüfung:
III.1. Anbauuntersuchung am Fahrzeug:
Wenn die Auflagen und Hinweise in den Anlagen erfüllt sind, haben die Räder ausreichenden Abstand von
Brems- und Fahrwerksteilen, und die Freigängigkeit der Reifen ist bei den im Straßenverkehr üblichen
Bedingungen gewährleistet.
III.2. Fahrversuche:
Freigaben der Fahrzeughersteller über Felgengröße, Einpresstiefe und Größen der Bereifung liegen teilweise
nicht vor.
Für die Verwendung der Sonderräder wurden Anbau-, Freigängigkeits und Handlingprüfungen durchgeführt.
Der Untersuchungsumfang entspricht den Kriterien der Richtlinie für die Prüfung von Sonderrädern für Kfz und
ihre Anhänger (BMV/StV 13/36.25.07-20.01 vom 25.11.1998, VkBl S. 1377), Punkt 4.6.8 Anbauprüfung, und
des VdTÜV-Merkblattes Nr. 751 (Begutachtung von baulichen Veränderungen an M- und N-Fahrzeugen unter
besonderer Berücksichtigung der Betriebsfestigkeit, Ausgabe 12.2020 Anhang I). Bei den durchgeführten
Prüfungen ergaben sich im Vergleich zur serienmäßigen Ausrüstung der Fahrzeuge keine Beanstandungen.
Kriterien des Fahrkomforts lagen der Beurteilung nicht zugrunde. Der Kraftstoffverbrauch mit den von der Serie
abweichenden Rad/Reifen-Kombinationen wurde nicht gemessen.
Die Spurverbreiterung beträgt an den geprüften Fahrzeugen weniger als 2 % der serienmäßigen Spurweite.
Deshalb ist eine Prüfung der Fahrwerksfestigkeit nicht erforderlich.
IV. Zusammenfassung:
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis nach §22 StVZO bestehen keine technischen
§22 54944*00
Bedenken.
Die Prüfungen wurden entsprechend den relevanten Anforderungen der EN ISO/IEC 17025:2005 durchgeführt.
Der Gutachteninhaber muß eine gleichmäßige und reihenweise Fertigung der Räder gewährlei sten.
Er hat darüber hinaus dafür zu sorgen, dass dieses Gutachten sowie dessen Anlagen durch Nachtrag ergänzt
werden, wenn
- sich am Sonderrad Änderungen in maßlicher, werkstofflicher oder fertigungstechnischer Hinsicht ergeben.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0244-23-WIRD
zur Erteilung der ABE 54944
Fahrzeugteil: Sonderrad 8 J X 19 H2 Radtyp: ASW03 8019
Antragsteller: Arceo GmbH Stand: 20.07.2023
______________________________________________________________________________________________________________
Seite: 4 von 5

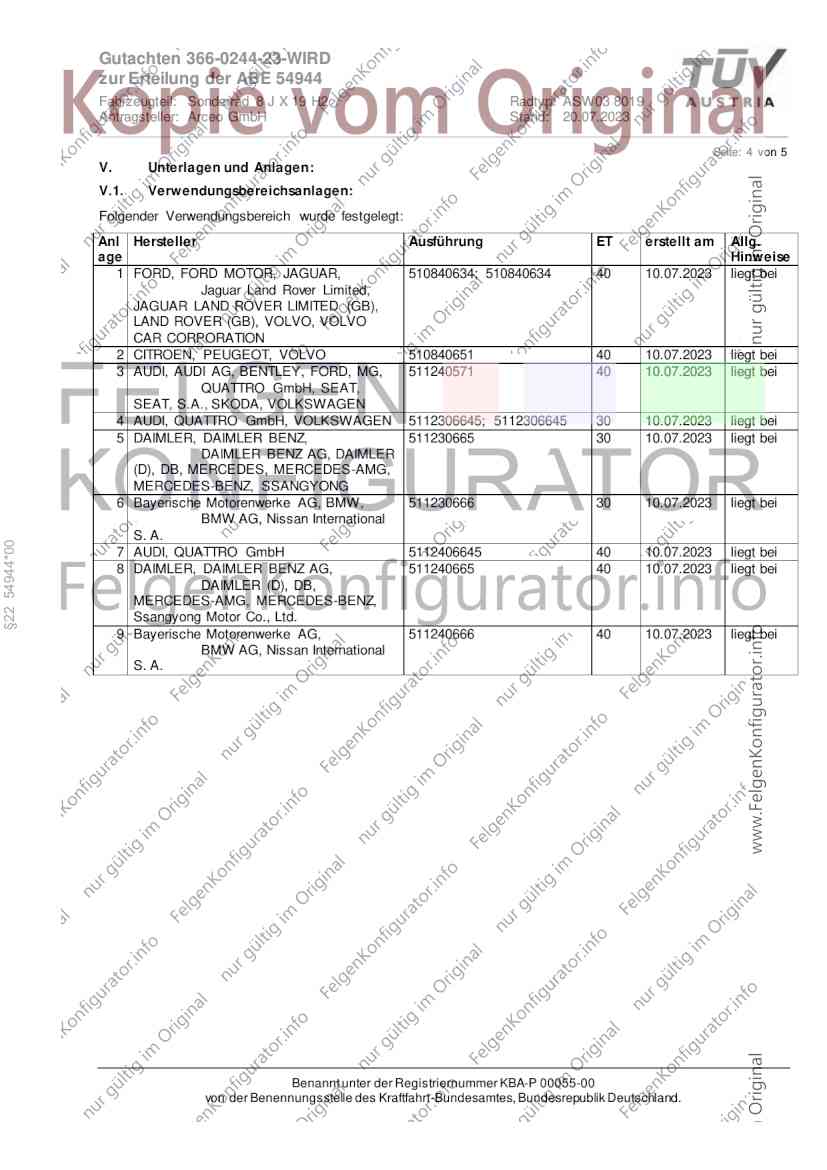

V. Unterlagen und Anlagen:
V.1. Verwendungsbereichsanlagen:
Folgender Verwendungsbereich wurde festgelegt:
Anl Hersteller Ausführung ET erstellt am Allg.
age Hinweise
1 FORD, FORD MOTOR, JAGUAR, 510840634; 510840634 40 10.07.2023 liegt bei
Jaguar Land Rover Limited,
JAGUAR LAND ROVER LIMITED (GB),
LAND ROVER (GB), VOLVO, VOLVO
CAR CORPORATION
2 CITROEN, PEUGEOT, VOLVO 510840651 40 10.07.2023 liegt bei
3 AUDI, AUDI AG, BENTLEY, FORD, MG, 511240571 40 10.07.2023 liegt bei
QUATTRO GmbH, SEAT,
SEAT, S.A., SKODA, VOLKSWAGEN
4 AUDI, QUATTRO GmbH, VOLKSWAGEN 5112306645; 5112306645 30 10.07.2023 liegt bei
5 DAIMLER, DAIMLER BENZ, 511230665 30 10.07.2023 liegt bei
DAIMLER BENZ AG, DAIMLER
(D), DB, MERCEDES, MERCEDES-AMG,
MERCEDES-BENZ, SSANGYONG
6 Bayerische Motorenwerke AG, BMW, 511230666 30 10.07.2023 liegt bei
BMW AG, Nissan International
S. A.
§22 54944*00
7 AUDI, QUATTRO GmbH 5112406645 40 10.07.2023 liegt bei
8 DAIMLER, DAIMLER BENZ AG, 511240665 40 10.07.2023 liegt bei
DAIMLER (D), DB,
MERCEDES-AMG, MERCEDES-BENZ,
Ssangyong Motor Co., Ltd.
9 Bayerische Motorenwerke AG, 511240666 40 10.07.2023 liegt bei
BMW AG, Nissan International
S. A.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0244-23-WIRD
zur Erteilung der ABE 54944
Fahrzeugteil: Sonderrad 8 J X 19 H2 Radtyp: ASW03 8019
Antragsteller: Arceo GmbH Stand: 20.07.2023
______________________________________________________________________________________________________________
Seite: 5 von 5
V.2. Allgemeine Hinweise:
siehe Anlage: Allgemeine Hinweise
V.3. Technische Unterlagen:
siehe Anlage: Technische Unterlagen
Fleischer
Sachverständiger
Prüflabor DIN EN ISO/IEC 17025:2017
Wien, 20.07.2023
HOT
§22 54944*00
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
