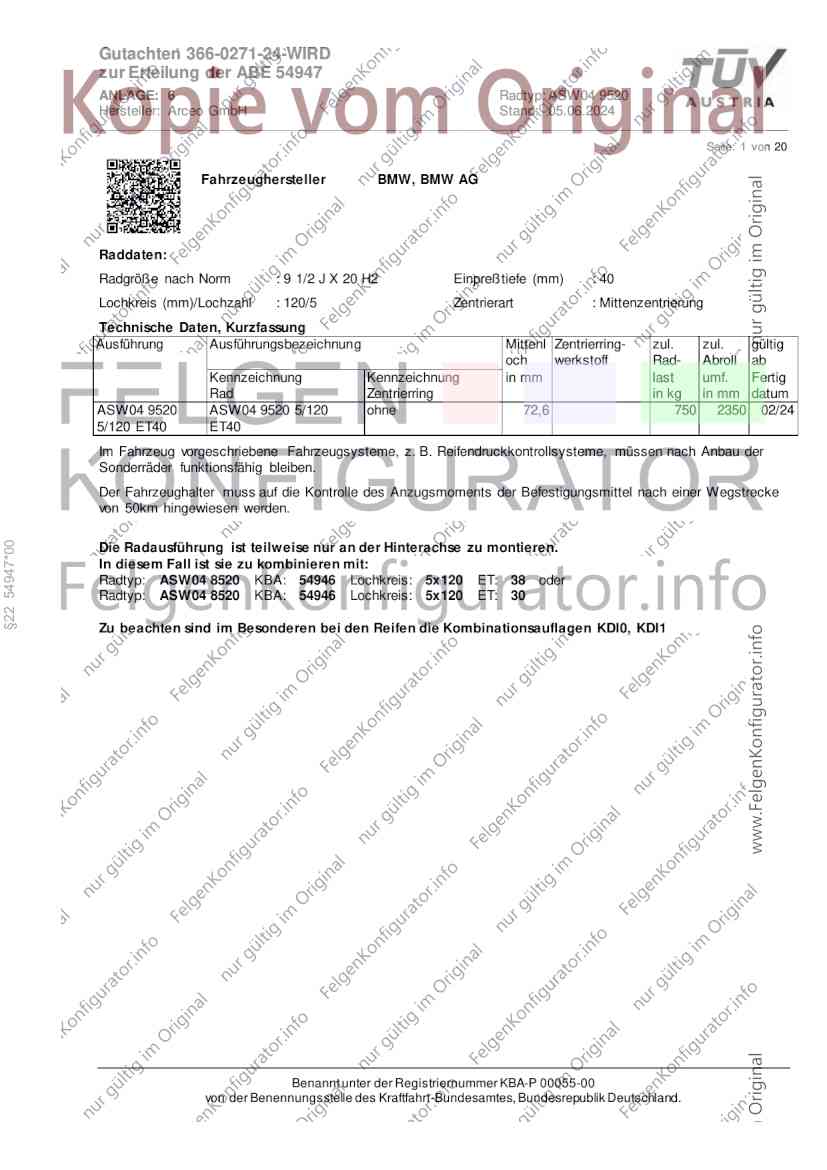

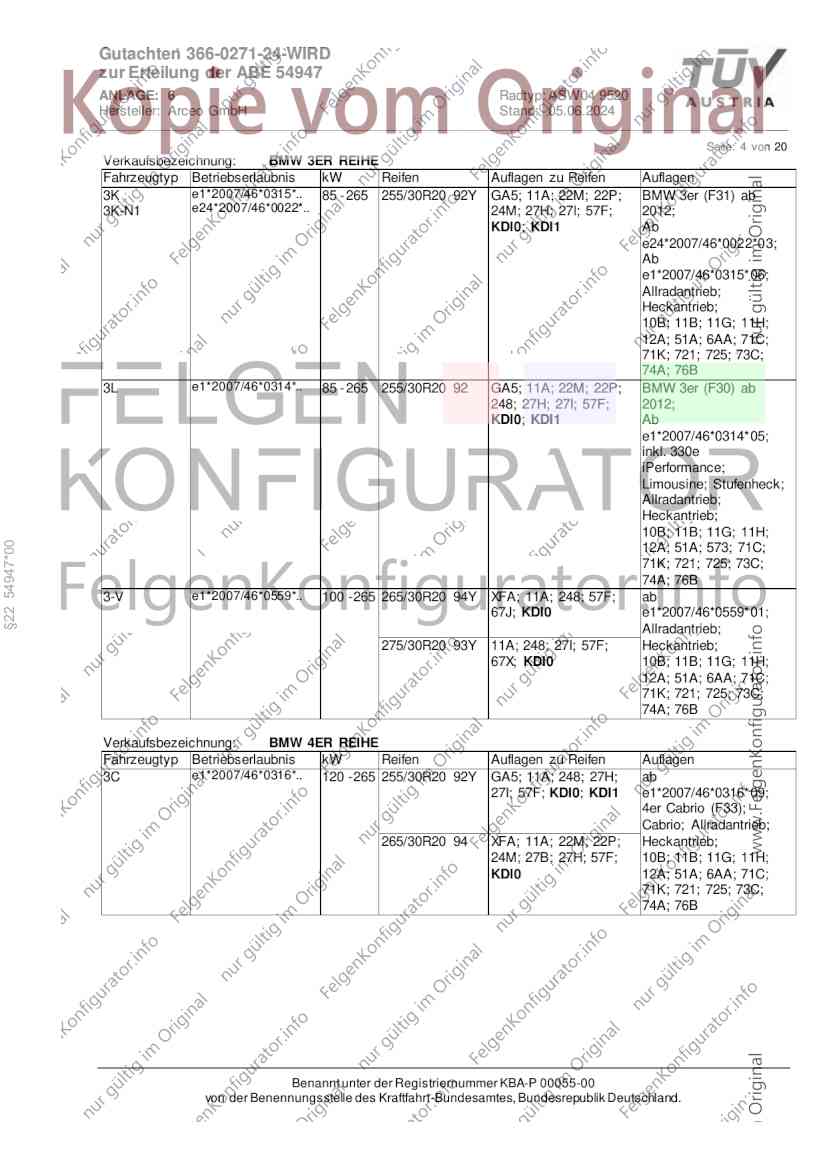

Gutachten 366-0271-24-WIRD
zur Erteilung der ABE 54947
ANLAGE: 6 Radtyp: ASW04 9520
Hersteller: Arceo GmbH Stand: 05.06.2024
______________________________________________________________________________________________________________
Seite: 1 von 20
Fahrzeughersteller BMW, BMW AG
Raddaten:
Radgröße nach Norm : 9 1/2 J X 20 H2 Einpreßtiefe (mm) : 40
Lochkreis (mm)/Lochzahl : 120/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung in mm last umf. Fertig
Rad Zentrierring in kg in mm datum
ASW04 9520 ASW04 9520 5/120 ohne 72,6 750 2350 02/24
5/120 ET40 ET40
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
§22 54947*00
Die Radausführung ist teilweise nur an der Hinterachse zu montieren.
In diesem Fall ist sie zu kombinieren mit:
Radtyp: ASW04 8520 KBA: 54946 Lochkreis: 5x120 ET: 38 oder
Radtyp: ASW04 8520 KBA: 54946 Lochkreis: 5x120 ET: 30
Zu beachten sind im Besonderen bei den Reifen die Kombinationsauflagen KDI0, KDI1
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0271-24-WIRD
zur Erteilung der ABE 54947
ANLAGE: 6 Radtyp: ASW04 9520
Hersteller: Arceo GmbH Stand: 05.06.2024
______________________________________________________________________________________________________________

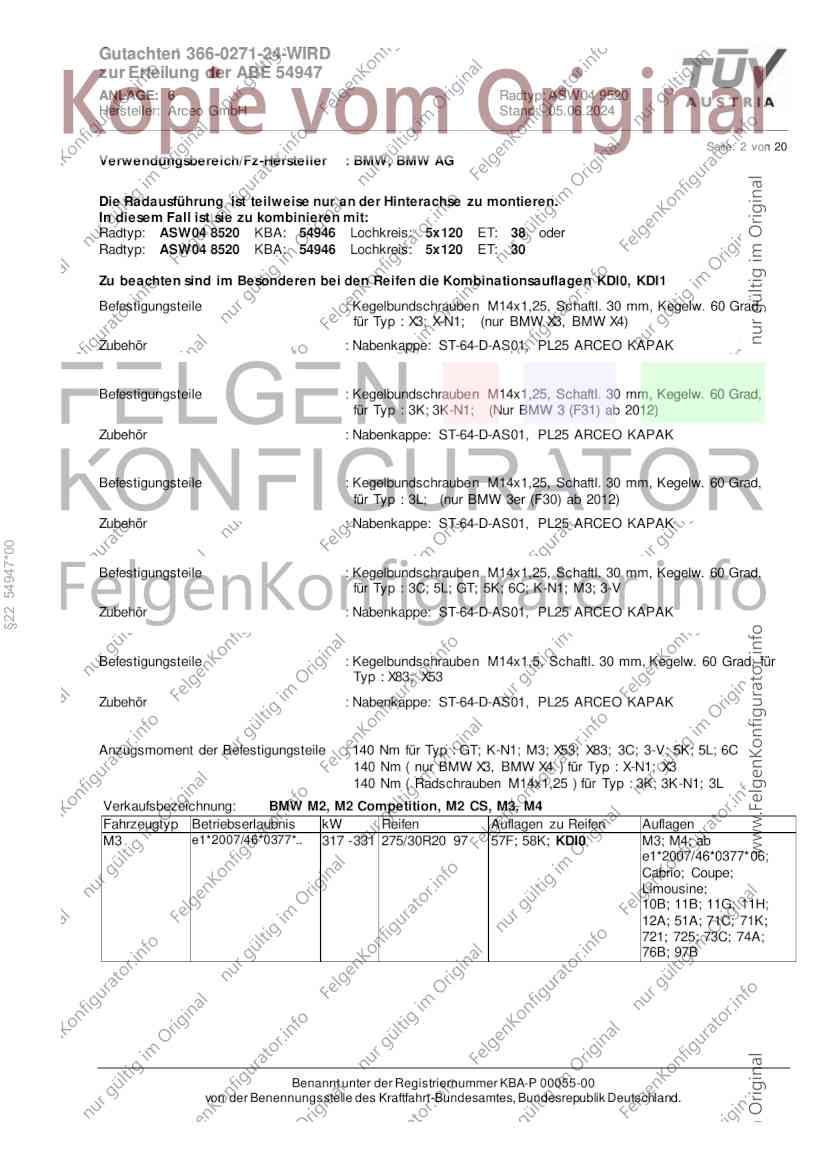

Seite: 2 von 20
Verwendungsbereich/Fz-Hersteller : BMW, BMW AG
Die Radausführung ist teilweise nur an der Hinterachse zu montieren.
In diesem Fall ist sie zu kombinieren mit:
Radtyp: ASW04 8520 KBA: 54946 Lochkreis: 5x120 ET: 38 oder
Radtyp: ASW04 8520 KBA: 54946 Lochkreis: 5x120 ET: 30
Zu beachten sind im Besonderen bei den Reifen die Kombinationsauflagen KDI0, KDI1
Befestigungsteile : Kegelbundschrauben M14x1,25, Schaftl. 30 mm, Kegelw. 60 Grad,
für Typ : X3; X-N1; (nur BMW X3, BMW X4)
Zubehör : Nabenkappe: ST-64-D-AS01, PL25 ARCEO KAPAK
Befestigungsteile : Kegelbundschrauben M14x1,25, Schaftl. 30 mm, Kegelw. 60 Grad,
für Typ : 3K; 3K-N1; (Nur BMW 3 (F31) ab 2012)
Zubehör : Nabenkappe: ST-64-D-AS01, PL25 ARCEO KAPAK
Befestigungsteile : Kegelbundschrauben M14x1,25, Schaftl. 30 mm, Kegelw. 60 Grad,
für Typ : 3L; (nur BMW 3er (F30) ab 2012)
Zubehör : Nabenkappe: ST-64-D-AS01, PL25 ARCEO KAPAK
§22 54947*00
Befestigungsteile : Kegelbundschrauben M14x1,25, Schaftl. 30 mm, Kegelw. 60 Grad,
für Typ : 3C; 5L; GT; 5K; 6C; K-N1; M3; 3-V
Zubehör : Nabenkappe: ST-64-D-AS01, PL25 ARCEO KAPAK
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 30 mm, Kegelw. 60 Grad, für
Typ : X83; X53
Zubehör : Nabenkappe: ST-64-D-AS01, PL25 ARCEO KAPAK
Anzugsmoment der Befestigungsteile : 140 Nm für Typ : GT; K-N1; M3; X53; X83; 3C; 3-V; 5K; 5L; 6C
140 Nm ( nur BMW X3, BMW X4 ) für Typ : X-N1; X3
140 Nm ( Radschrauben M14x1,25 ) für Typ : 3K; 3K-N1; 3L
Verkaufsbezeichnung: BMW M2, M2 Competition, M2 CS, M3, M4
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
M3 e1*2007/46*0377*.. 317 - 331 275/30R20 97 57F; 58K; KDI0 M3; M4; ab
e1*2007/46*0377*06;
Cabrio; Coupe;
Limousine;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
76B; 97B
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0271-24-WIRD
zur Erteilung der ABE 54947
ANLAGE: 6 Radtyp: ASW04 9520
Hersteller: Arceo GmbH Stand: 05.06.2024
______________________________________________________________________________________________________________

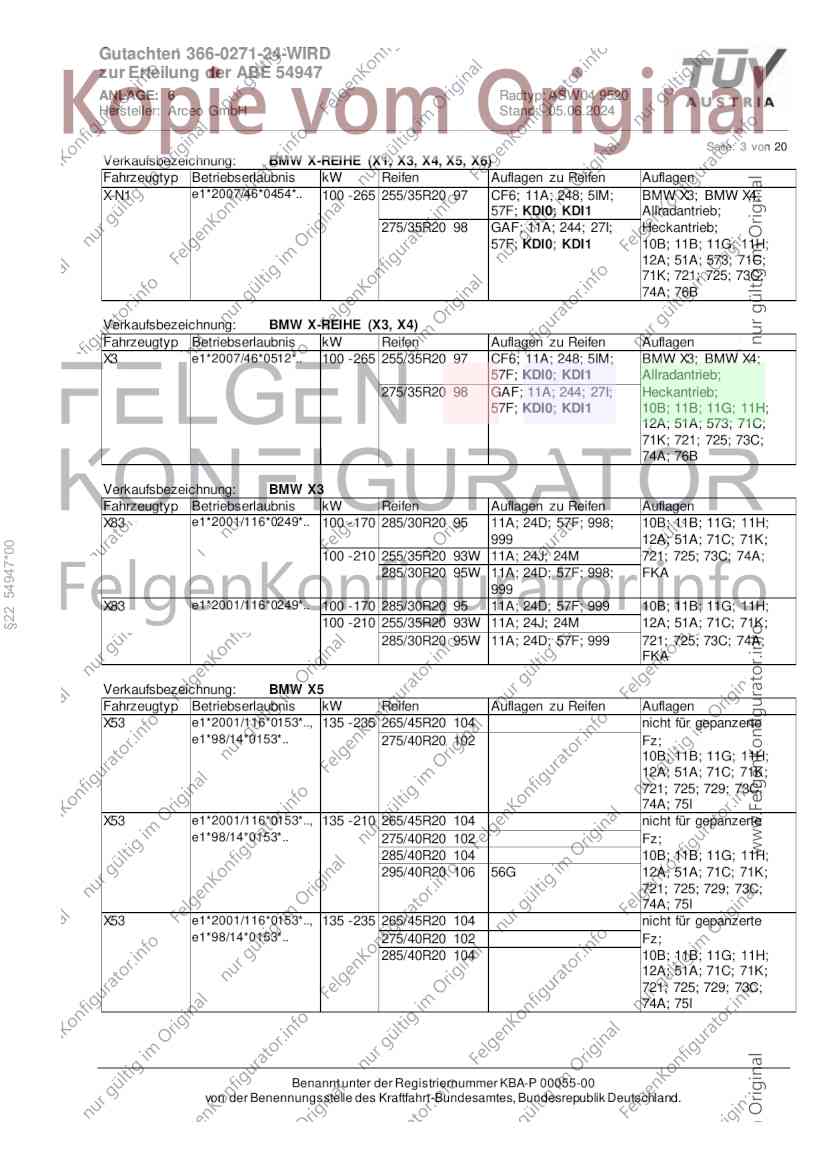

Seite: 3 von 20
Verkaufsbezeichnung: BMW X-REIHE (X1, X3, X4, X5, X6)
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
X-N1 e1*2007/46*0454*.. 100 - 265 255/35R20 97 CF6; 11A; 248; 5IM; BMW X3; BMW X4;
57F; KDI0; KDI1 Allradantrieb;
275/35R20 98 GAF; 11A; 244; 27I; Heckantrieb;
57F; KDI0; KDI1 10B; 11B; 11G; 11H;
12A; 51A; 573; 71C;
71K; 721; 725; 73C;
74A; 76B
Verkaufsbezeichnung: BMW X-REIHE (X3, X4)
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
X3 e1*2007/46*0512*.. 100 - 265 255/35R20 97 CF6; 11A; 248; 5IM; BMW X3; BMW X4;
57F; KDI0; KDI1 Allradantrieb;
275/35R20 98 GAF; 11A; 244; 27I; Heckantrieb;
57F; KDI0; KDI1 10B; 11B; 11G; 11H;
12A; 51A; 573; 71C;
71K; 721; 725; 73C;
74A; 76B
Verkaufsbezeichnung: BMW X3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
X83 e1*2001/116*0249*.. 100 - 170 285/30R20 95 11A; 24D; 57F; 998; 10B; 11B; 11G; 11H;
999 12A; 51A; 71C; 71K;
§22 54947*00
100 - 210 255/35R20 93W 11A; 24J; 24M 721; 725; 73C; 74A;
285/30R20 95W 11A; 24D; 57F; 998; FKA
999
X83 e1*2001/116*0249*.. 100 - 170 285/30R20 95 11A; 24D; 57F; 999 10B; 11B; 11G; 11H;
100 - 210 255/35R20 93W 11A; 24J; 24M 12A; 51A; 71C; 71K;
285/30R20 95W 11A; 24D; 57F; 999 721; 725; 73C; 74A;
FKA
Verkaufsbezeichnung: BMW X5
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
X53 e1*2001/116*0153*.., 135 - 235 265/45R20 104 nicht für gepanzerte
e1*98/14*0153*.. 275/40R20 102 Fz;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 75I
X53 e1*2001/116*0153*.., 135 - 210 265/45R20 104 nicht für gepanzerte
e1*98/14*0153*.. 275/40R20 102 Fz;
285/40R20 104 10B; 11B; 11G; 11H;
295/40R20 106 56G 12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 75I
X53 e1*2001/116*0153*.., 135 - 235 265/45R20 104 nicht für gepanzerte
e1*98/14*0153*.. 275/40R20 102 Fz;
285/40R20 104 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 75I
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0271-24-WIRD
zur Erteilung der ABE 54947
ANLAGE: 6 Radtyp: ASW04 9520
Hersteller: Arceo GmbH Stand: 05.06.2024
______________________________________________________________________________________________________________
Seite: 4 von 20
Verkaufsbezeichnung: BMW 3ER REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3K e1*2007/46*0315*.. 85 - 265 255/30R20 92Y GA5; 11A; 22M; 22P; BMW 3er (F31) ab
3K-N1 e24*2007/46*0022*.. 24M; 27H; 27I; 57F; 2012;
KDI0; KDI1 Ab
e24*2007/46*0022*03;
Ab
e1*2007/46*0315*06;
Allradantrieb;
Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 6AA; 71C;
71K; 721; 725; 73C;
74A; 76B
3L e1*2007/46*0314*.. 85 - 265 255/30R20 92 GA5; 11A; 22M; 22P; BMW 3er (F30) ab
248; 27H; 27I; 57F; 2012;
KDI0; KDI1 Ab
e1*2007/46*0314*05;
inkl. 330e
iPerformance;
Limousine; Stufenheck;
Allradantrieb;
Heckantrieb;
10B; 11B; 11G; 11H;
§22 54947*00
12A; 51A; 573; 71C;
71K; 721; 725; 73C;
74A; 76B
3-V e1*2007/46*0559*.. 100 - 265 265/30R20 94Y XFA; 11A; 248; 57F; ab
67J; KDI0 e1*2007/46*0559*01;
Allradantrieb;
275/30R20 93Y 11A; 248; 27I; 57F; Heckantrieb;
67X; KDI0 10B; 11B; 11G; 11H;
12A; 51A; 6AA; 71C;
71K; 721; 725; 73C;
74A; 76B
Verkaufsbezeichnung: BMW 4ER REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3C e1*2007/46*0316*.. 120 - 265 255/30R20 92Y GA5; 11A; 248; 27H; ab
27I; 57F; KDI0; KDI1 e1*2007/46*0316*09;
4er Cabrio (F33);
Cabrio; Allradantrieb;
265/30R20 94 XFA; 11A; 22M; 22P; Heckantrieb;
24M; 27B; 27H; 57F; 10B; 11B; 11G; 11H;
KDI0 12A; 51A; 6AA; 71C;
71K; 721; 725; 73C;
74A; 76B
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0271-24-WIRD
zur Erteilung der ABE 54947
ANLAGE: 6 Radtyp: ASW04 9520
Hersteller: Arceo GmbH Stand: 05.06.2024
______________________________________________________________________________________________________________

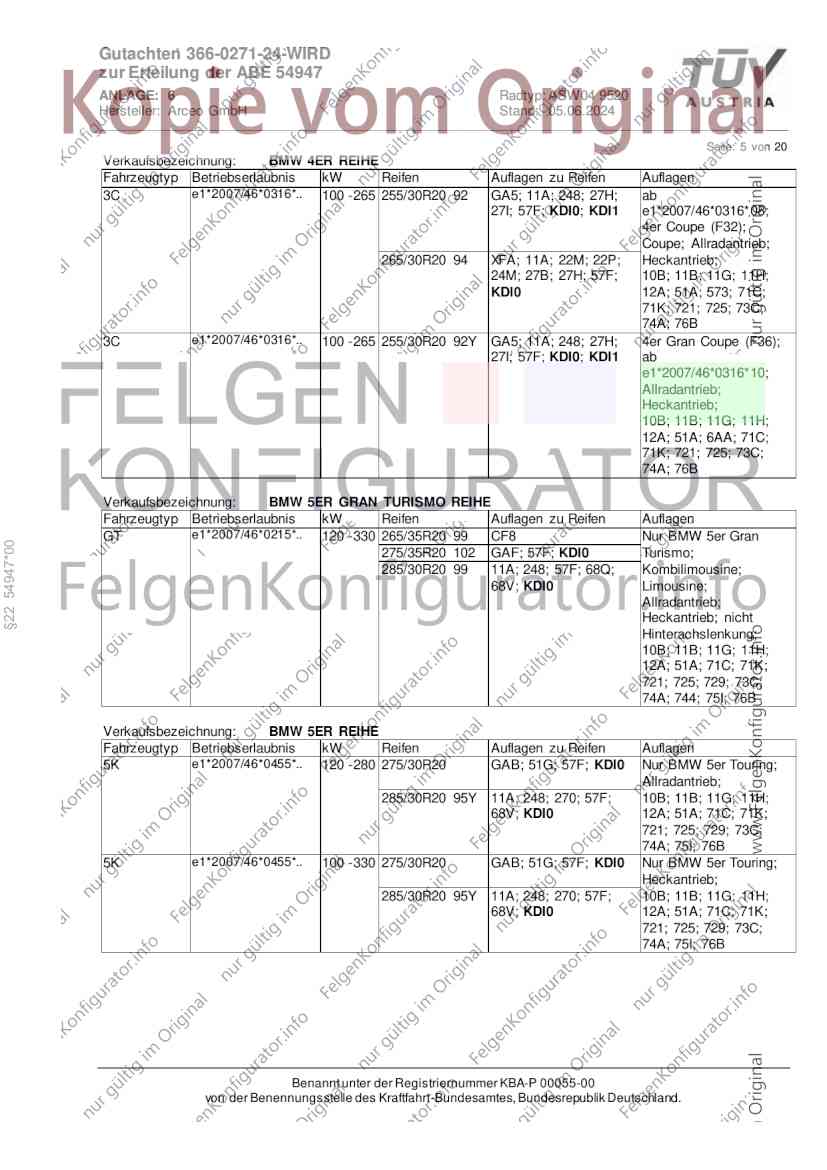

Seite: 5 von 20
Verkaufsbezeichnung: BMW 4ER REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3C e1*2007/46*0316*.. 100 - 265 255/30R20 92 GA5; 11A; 248; 27H; ab
27I; 57F; KDI0; KDI1 e1*2007/46*0316*08;
4er Coupe (F32);
Coupe; Allradantrieb;
265/30R20 94 XFA; 11A; 22M; 22P; Heckantrieb;
24M; 27B; 27H; 57F; 10B; 11B; 11G; 11H;
KDI0 12A; 51A; 573; 71C;
71K; 721; 725; 73C;
74A; 76B
3C e1*2007/46*0316*.. 100 - 265 255/30R20 92Y GA5; 11A; 248; 27H; 4er Gran Coupe (F36);
27I; 57F; KDI0; KDI1 ab
e1*2007/46*0316*10;
Allradantrieb;
Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 6AA; 71C;
71K; 721; 725; 73C;
74A; 76B
Verkaufsbezeichnung: BMW 5ER GRAN TURISMO REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GT e1*2007/46*0215*.. 120 - 330 265/35R20 99 CF8 Nur BMW 5er Gran
§22 54947*00
275/35R20 102 GAF; 57F; KDI0 Turismo;
285/30R20 99 11A; 248; 57F; 68Q; Kombilimousine;
68V; KDI0 Limousine;
Allradantrieb;
Heckantrieb; nicht
Hinterachslenkung;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 744; 75I; 76B
Verkaufsbezeichnung: BMW 5ER REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5K e1*2007/46*0455*.. 120 - 280 275/30R20 GAB; 51G; 57F; KDI0 Nur BMW 5er Touring;
Allradantrieb;
285/30R20 95Y 11A; 248; 270; 57F; 10B; 11B; 11G; 11H;
68V; KDI0 12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 75I; 76B
5K e1*2007/46*0455*.. 100 - 330 275/30R20 GAB; 51G; 57F; KDI0 Nur BMW 5er Touring;
Heckantrieb;
285/30R20 95Y 11A; 248; 270; 57F; 10B; 11B; 11G; 11H;
68V; KDI0 12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 75I; 76B
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.

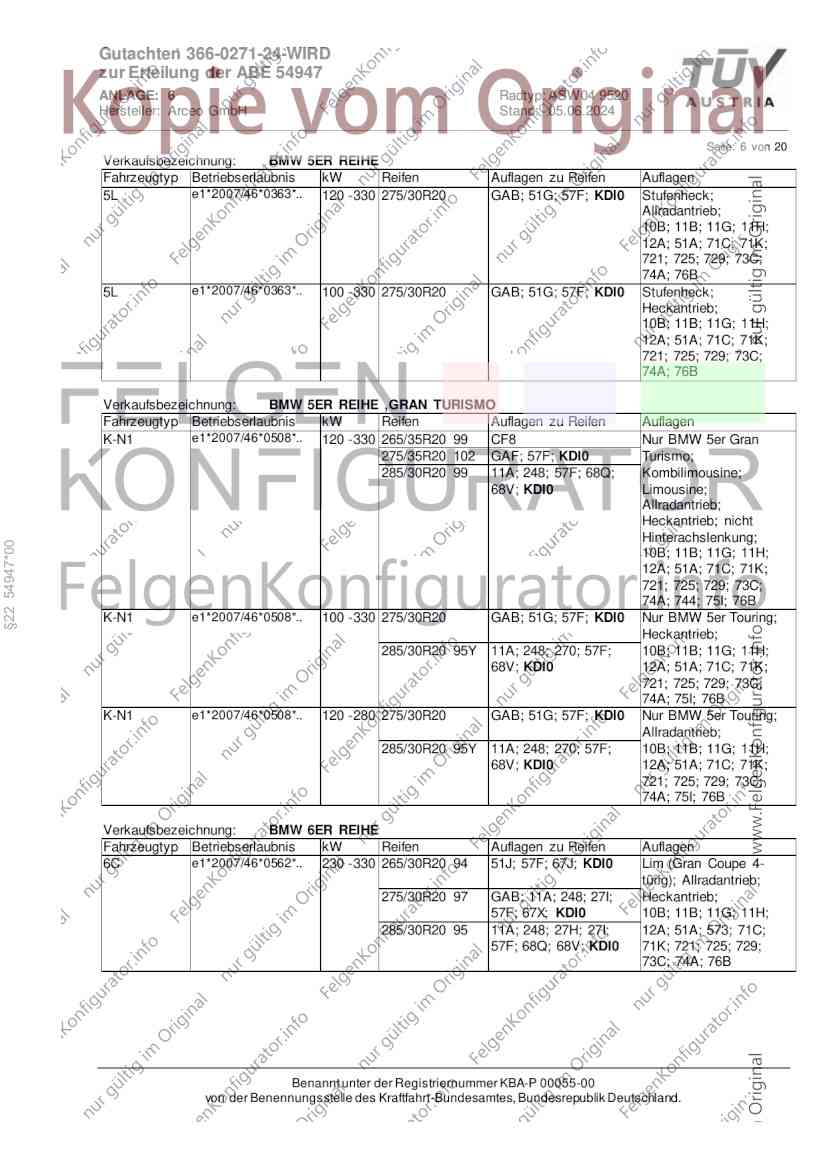

Gutachten 366-0271-24-WIRD
zur Erteilung der ABE 54947
ANLAGE: 6 Radtyp: ASW04 9520
Hersteller: Arceo GmbH Stand: 05.06.2024
______________________________________________________________________________________________________________
Seite: 6 von 20
Verkaufsbezeichnung: BMW 5ER REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5L e1*2007/46*0363*.. 120 - 330 275/30R20 GAB; 51G; 57F; KDI0 Stufenheck;
Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 76B
5L e1*2007/46*0363*.. 100 - 330 275/30R20 GAB; 51G; 57F; KDI0 Stufenheck;
Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 76B
Verkaufsbezeichnung: BMW 5ER REIHE ,GRAN TURISMO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
K-N1 e1*2007/46*0508*.. 120 - 330 265/35R20 99 CF8 Nur BMW 5er Gran
275/35R20 102 GAF; 57F; KDI0 Turismo;
285/30R20 99 11A; 248; 57F; 68Q; Kombilimousine;
68V; KDI0 Limousine;
Allradantrieb;
Heckantrieb; nicht
Hinterachslenkung;
§22 54947*00
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 744; 75I; 76B
K-N1 e1*2007/46*0508*.. 100 - 330 275/30R20 GAB; 51G; 57F; KDI0 Nur BMW 5er Touring;
Heckantrieb;
285/30R20 95Y 11A; 248; 270; 57F; 10B; 11B; 11G; 11H;
68V; KDI0 12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 75I; 76B
K-N1 e1*2007/46*0508*.. 120 - 280 275/30R20 GAB; 51G; 57F; KDI0 Nur BMW 5er Touring;
Allradantrieb;
285/30R20 95Y 11A; 248; 270; 57F; 10B; 11B; 11G; 11H;
68V; KDI0 12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 75I; 76B
Verkaufsbezeichnung: BMW 6ER REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
6C e1*2007/46*0562*.. 230 - 330 265/30R20 94 51J; 57F; 67J; KDI0 Lim (Gran Coupe 4-
türig); Allradantrieb;
275/30R20 97 GAB; 11A; 248; 27I; Heckantrieb;
57F; 67X; KDI0 10B; 11B; 11G; 11H;
285/30R20 95 11A; 248; 27H; 27I; 12A; 51A; 573; 71C;
57F; 68Q; 68V; KDI0 71K; 721; 725; 729;
73C; 74A; 76B
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0271-24-WIRD
zur Erteilung der ABE 54947
ANLAGE: 6 Radtyp: ASW04 9520
Hersteller: Arceo GmbH Stand: 05.06.2024
______________________________________________________________________________________________________________

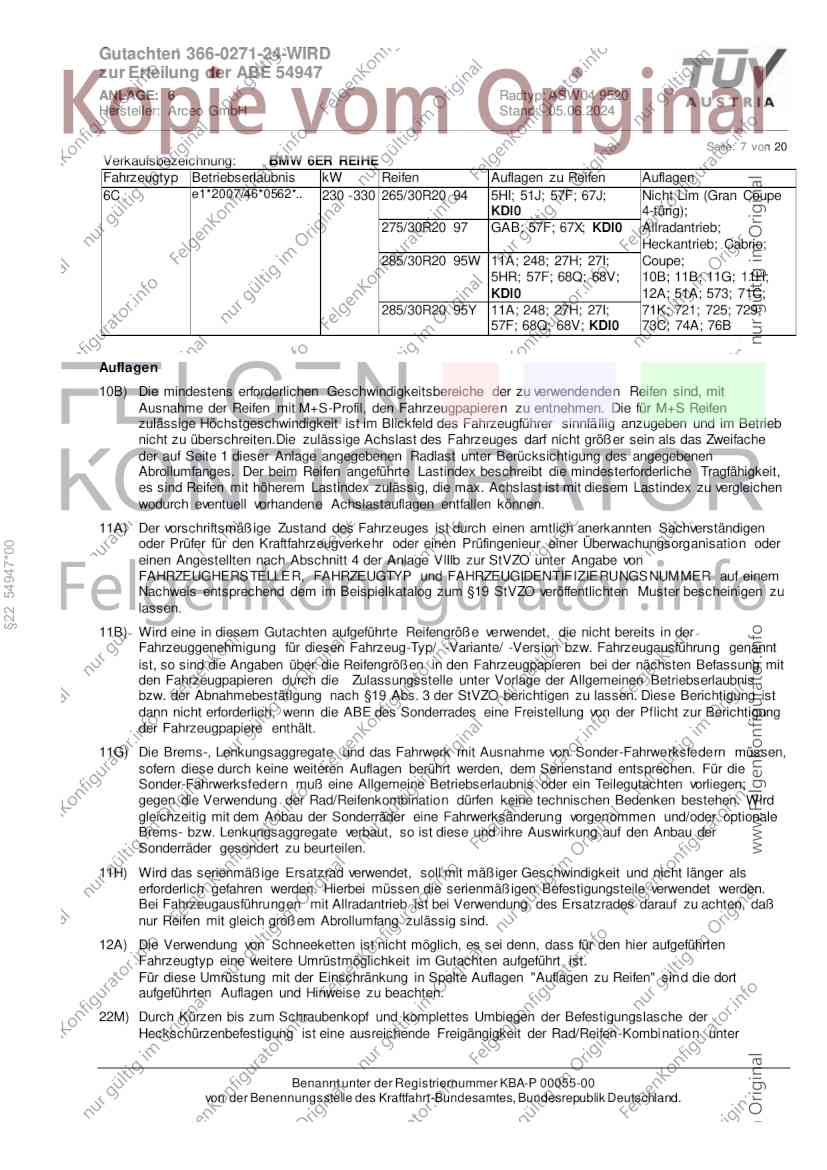

Seite: 7 von 20
Verkaufsbezeichnung: BMW 6ER REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
6C e1*2007/46*0562*.. 230 - 330 265/30R20 94 5HI; 51J; 57F; 67J; Nicht Lim (Gran Coupe
KDI0 4-türig);
275/30R20 97 GAB; 57F; 67X; KDI0 Allradantrieb;
Heckantrieb; Cabrio;
285/30R20 95W 11A; 248; 27H; 27I; Coupe;
5HR; 57F; 68Q; 68V; 10B; 11B; 11G; 11H;
KDI0 12A; 51A; 573; 71C;
285/30R20 95Y 11A; 248; 27H; 27I; 71K; 721; 725; 729;
57F; 68Q; 68V; KDI0 73C; 74A; 76B
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind, mit
Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu entnehmen. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und im Betrieb
nicht zu überschreiten.Die zulässige Achslast des Fahrzeuges darf nicht größer sein als das Zweifache
der auf Seite 1 dieser Anlage angegebenen Radlast unter Berücksichtigung des angegebenen
Abrollumfanges. Der beim Reifen angeführte Lastindex beschreibt die mindesterforderliche Tragfähigkeit,
es sind Reifen mit höherem Lastindex zulässig, die max. Achslast ist mit diesem Lastindex zu vergleichen
wodurch eventuell vorhandene Achslastauflagen entfallen können.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
§22 54947*00
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERS TELLE R, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIE RUNGS NUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen und/oder optionale
Brems- bzw. Lenkungsaggregate verbaut, so ist diese und ihre Auswirkung auf den Anbau der
Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Auflagen zu Reifen" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
22M) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination unter
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0271-24-WIRD
zur Erteilung der ABE 54947
ANLAGE: 6 Radtyp: ASW04 9520
Hersteller: Arceo GmbH Stand: 05.06.2024
______________________________________________________________________________________________________________

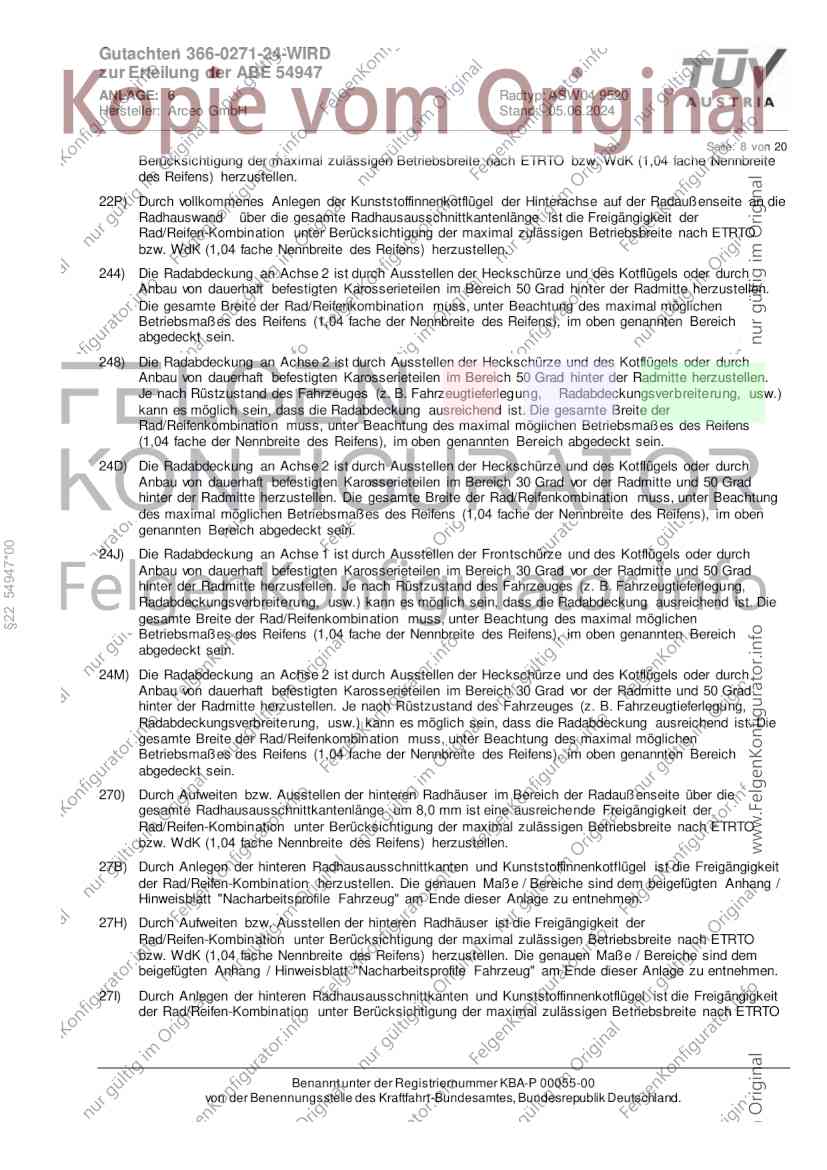

Seite: 8 von 20
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22P) Durch vollkommenes Anlegen der Kunststoffinnenkotflügel der Hinterachse auf der Radaußenseite an die
Radhauswand über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.

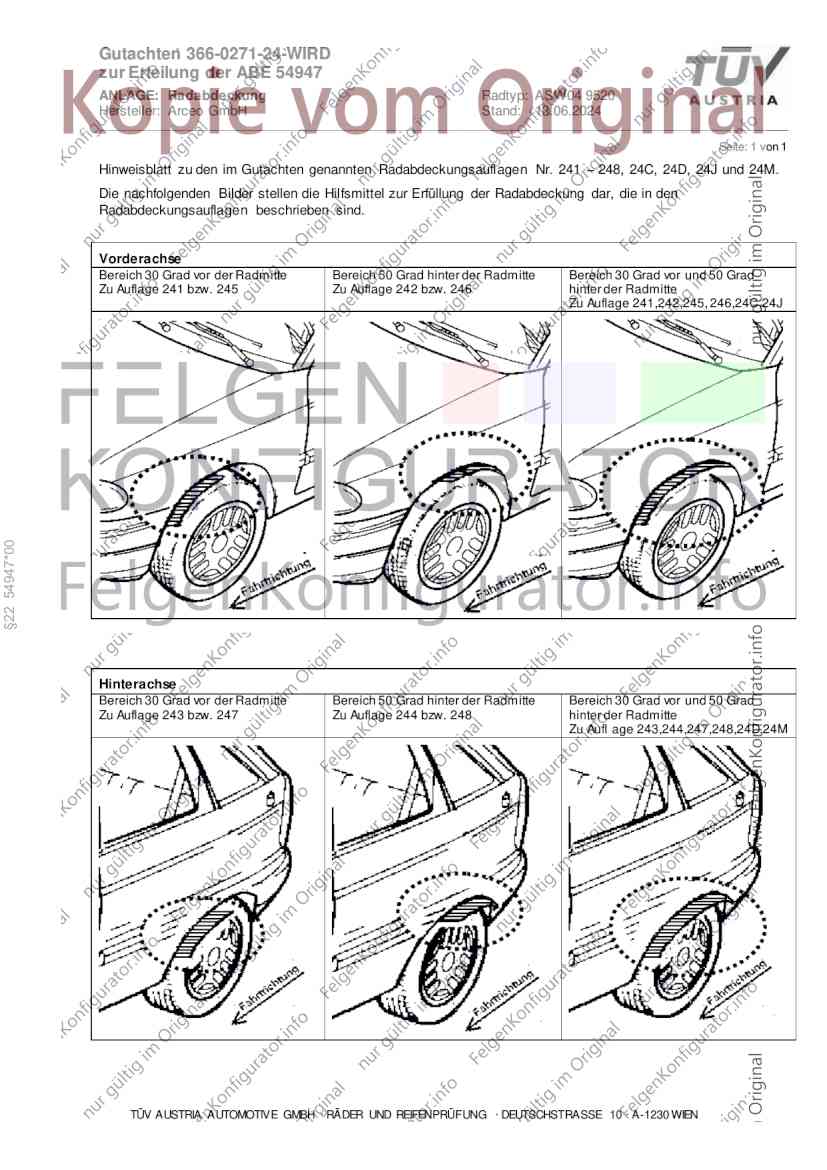

244) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
§22 54947*00
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
270) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 8,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
27B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /

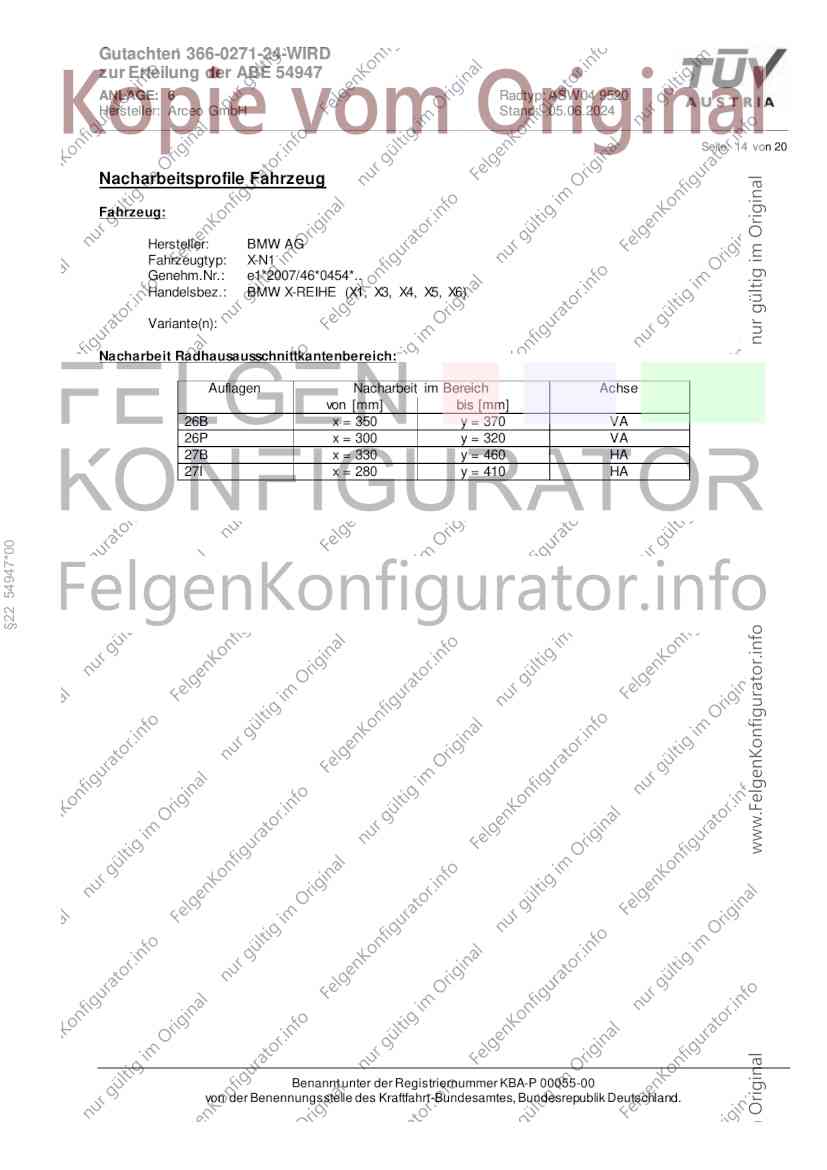

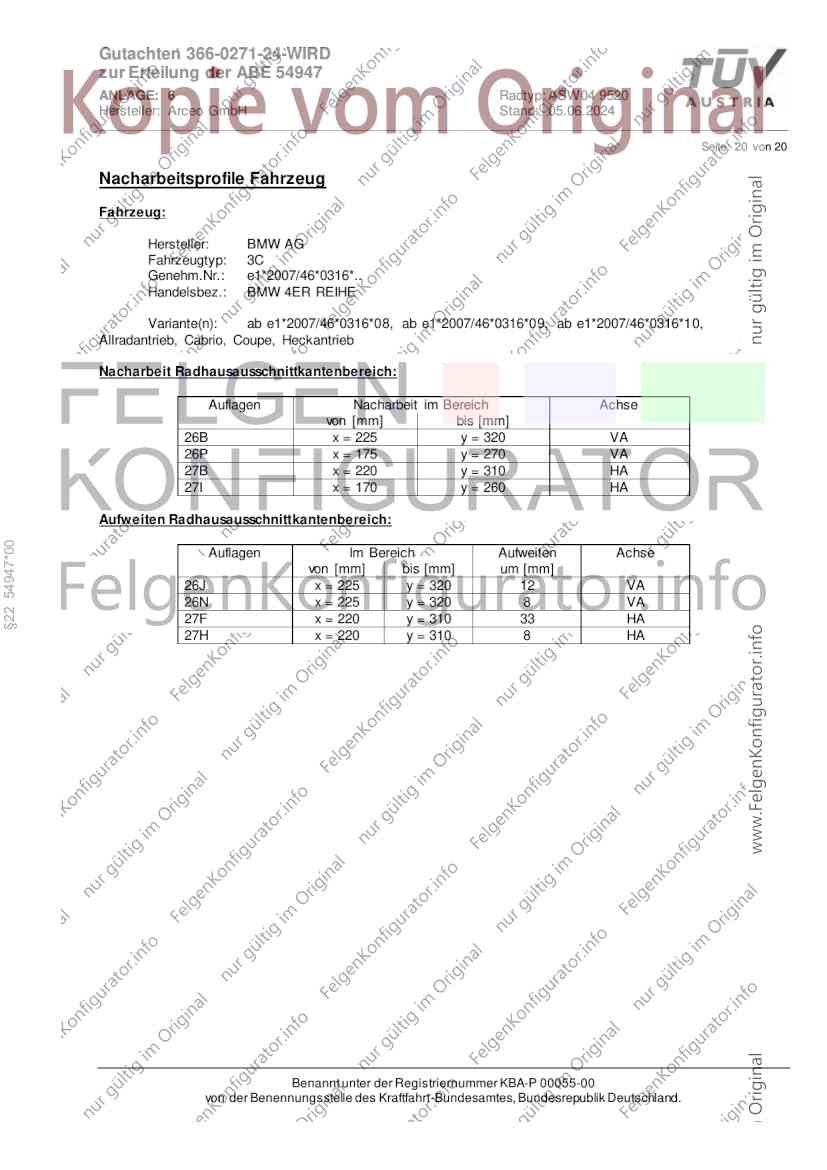

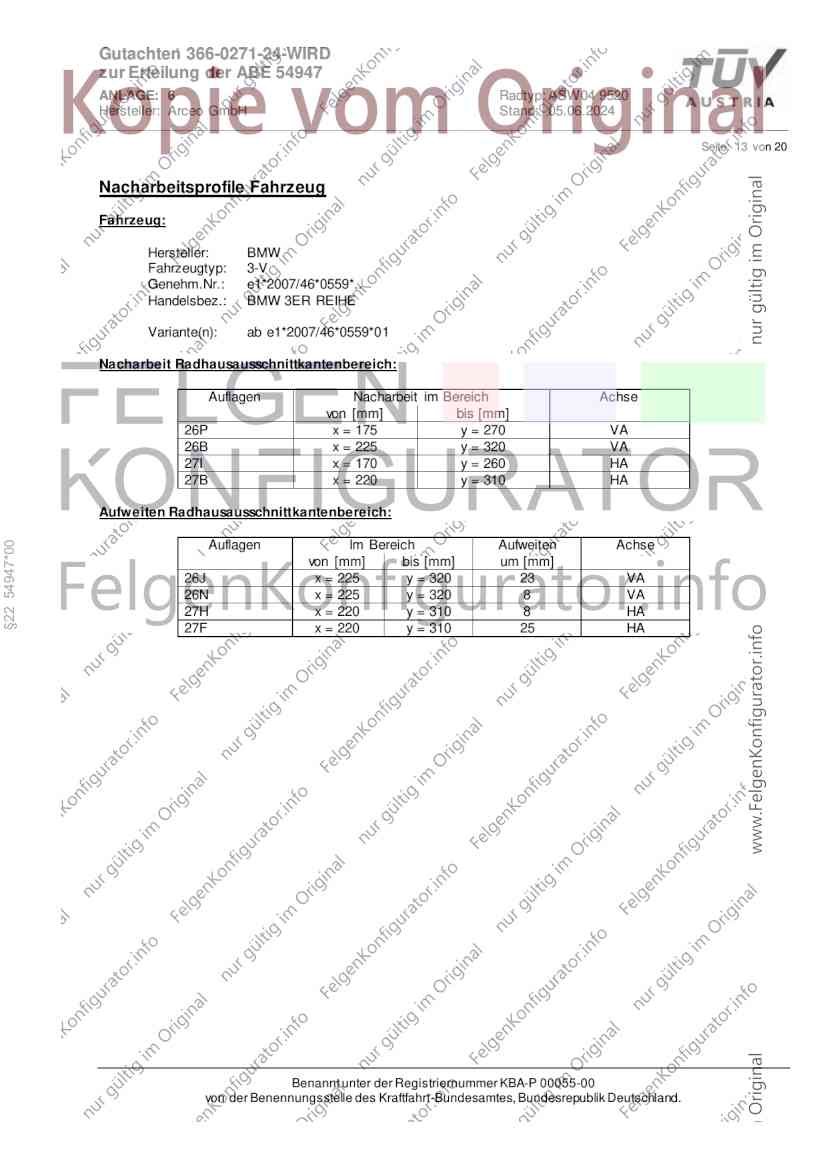

Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0271-24-WIRD
zur Erteilung der ABE 54947
ANLAGE: 6 Radtyp: ASW04 9520
Hersteller: Arceo GmbH Stand: 05.06.2024
______________________________________________________________________________________________________________

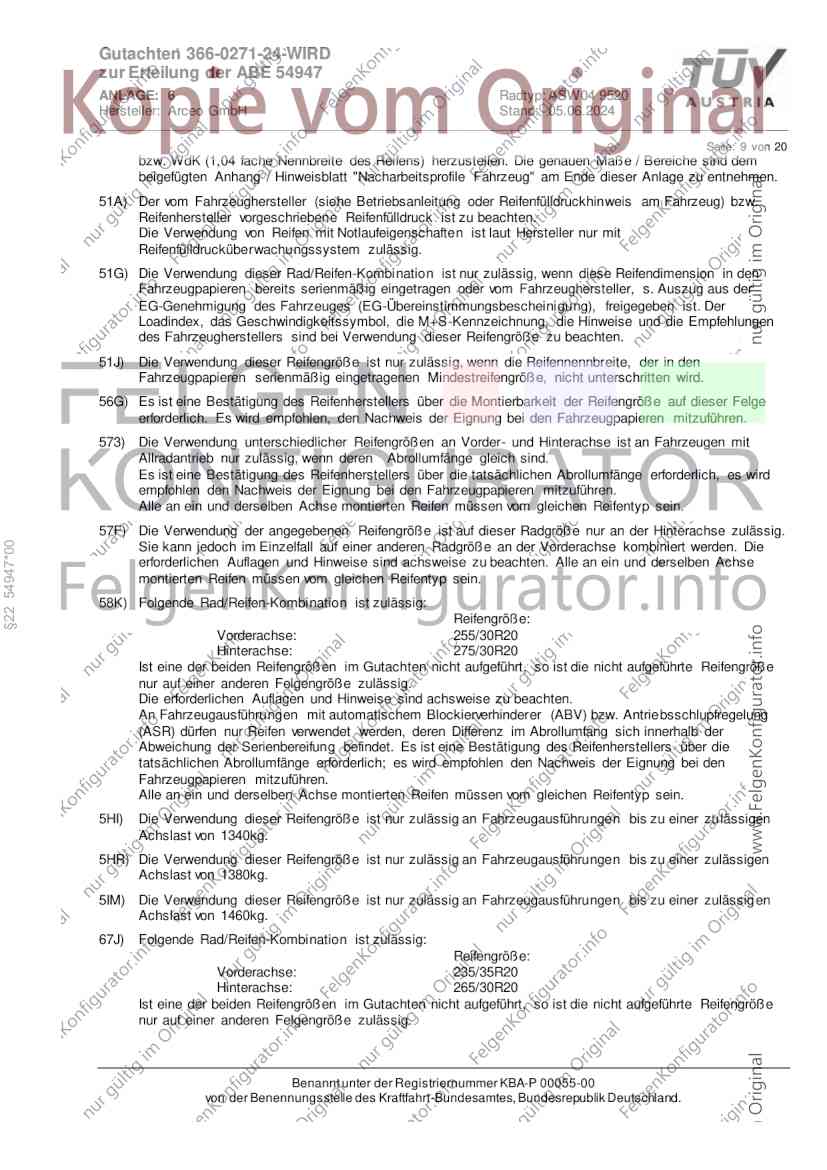

Seite: 9 von 20
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
56G) Es ist eine Bestätigung des Reifenherstellers über die Montierbarkeit der Reifengröße auf dieser Felge
erforderlich. Es wird empfohlen, den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
57F) Die Verwendung der angegebenen Reifengröße ist auf dieser Radgröße nur an der Hinterachse zulässig.
Sie kann jedoch im Einzelfall auf einer anderen Radgröße an der Vorderachse kombiniert werden. Die
§22 54947*00
erforderlichen Auflagen und Hinweise sind achsweise zu beachten. Alle an ein und derselben Achse
montierten Reifen müssen vom gleichen Reifentyp sein.
58K) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 255/30R20
Hinterachse: 275/30R20
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang sich innerhalb der
Abweichung der Serienbereifung befindet. Es ist eine Bestätigung des Reifenherstellers über die
tatsächlichen Abrollumfänge erforderlich; es wird empfohlen den Nachweis der Eignung bei den
Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
5HI) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1340kg.
5HR) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1380kg.
5IM) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1460kg.
67J) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 235/35R20
Hinterachse: 265/30R20
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0271-24-WIRD
zur Erteilung der ABE 54947
ANLAGE: 6 Radtyp: ASW04 9520
Hersteller: Arceo GmbH Stand: 05.06.2024
______________________________________________________________________________________________________________

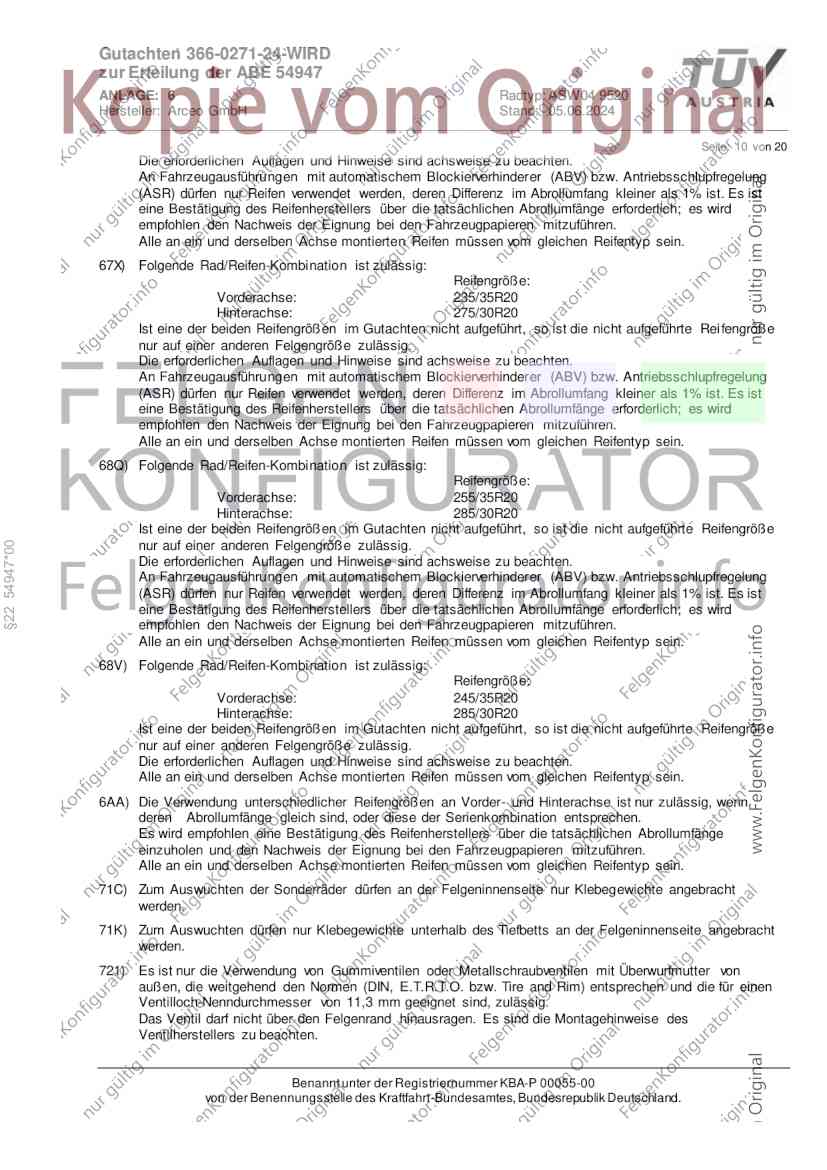

Seite: 10 von 20
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
67X) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 235/35R20
Hinterachse: 275/30R20
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Rei fengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
68Q) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 255/35R20
Hinterachse: 285/30R20
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
§22 54947*00
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
68V) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 245/35R20
Hinterachse: 285/30R20
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
6AA) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist nur zulässig, wenn
deren Abrollumfänge gleich sind, oder diese der Serienkombination entsprechen.
Es wird empfohlen eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge
einzuholen und den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten dürfen nur Klebegewichte unterhalb des Tiefbetts an der Felgeninnenseite angebracht
werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0271-24-WIRD
zur Erteilung der ABE 54947
ANLAGE: 6 Radtyp: ASW04 9520
Hersteller: Arceo GmbH Stand: 05.06.2024
______________________________________________________________________________________________________________

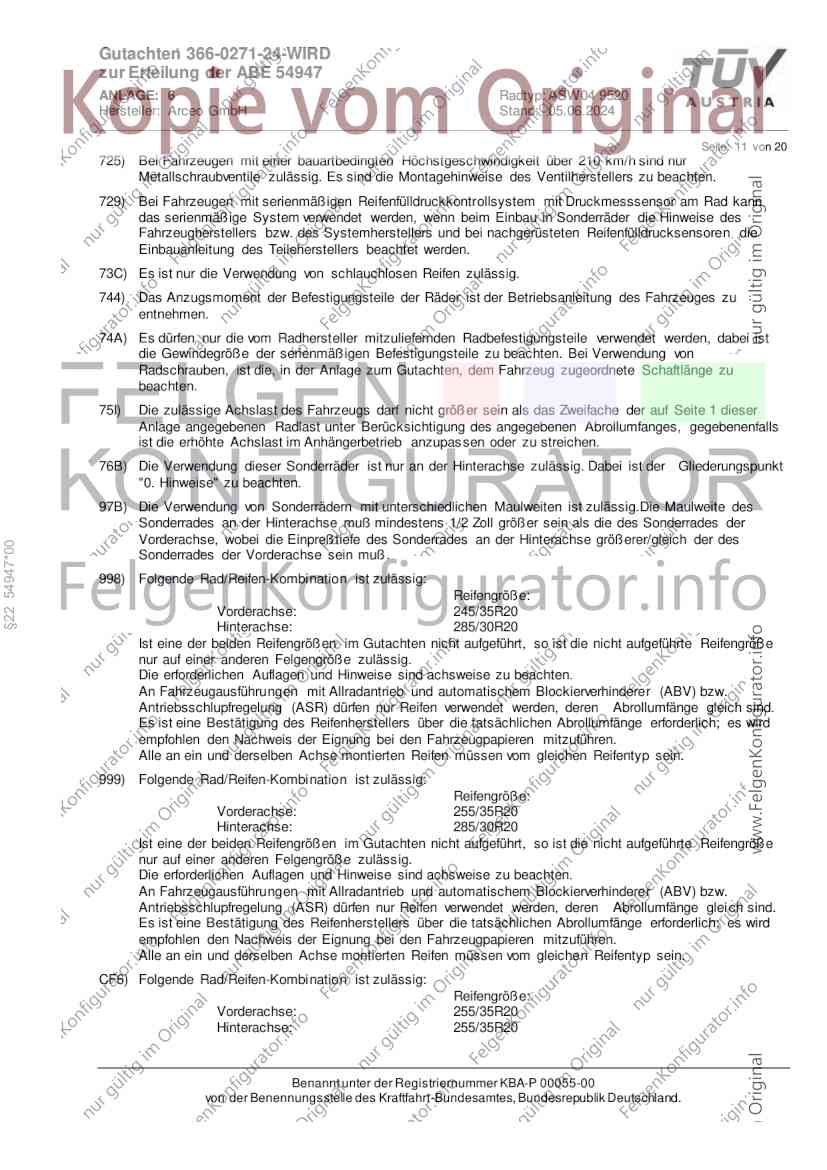

Seite: 11 von 20
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
744) Das Anzugsmoment der Befestigungsteile der Räder ist der Betriebsanleitung des Fahrzeuges zu
entnehmen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
75I) Die zulässige Achslast des Fahrzeugs darf nicht größer sein als das Zweifache der auf Seite 1 dieser
Anlage angegebenen Radlast unter Berücksichtigung des angegebenen Abrollumfanges, gegebenenfalls
ist die erhöhte Achslast im Anhängerbetrieb anzupassen oder zu streichen.
76B) Die Verwendung dieser Sonderräder ist nur an der Hinterachse zulässig. Dabei ist der Gliederungspunkt
"0. Hinweise" zu beachten.
97B) Die Verwendung von Sonderrädern mit unterschiedlichen Maulweiten ist zulässig.Die Maulweite des
Sonderrades an der Hinterachse muß mindestens 1/2 Zoll größer sein als die des Sonderrades der
Vorderachse, wobei die Einpreßtiefe des Sonderrades an der Hinterachse größerer/gleich der des
§22 54947*00
Sonderrades der Vorderachse sein muß.
998) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 245/35R20
Hinterachse: 285/30R20
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit Allradantrieb und automatischem Blockierverhinderer (ABV) bzw.
Antriebsschlupfregelung (ASR) dürfen nur Reifen verwendet werden, deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
999) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 255/35R20
Hinterachse: 285/30R20
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit Allradantrieb und automatischem Blockierverhinderer (ABV) bzw.
Antriebsschlupfregelung (ASR) dürfen nur Reifen verwendet werden, deren Abrollumfänge glei ch sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
CF6) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 255/35R20
Hinterachse: 255/35R20
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0271-24-WIRD
zur Erteilung der ABE 54947
ANLAGE: 6 Radtyp: ASW04 9520
Hersteller: Arceo GmbH Stand: 05.06.2024
______________________________________________________________________________________________________________

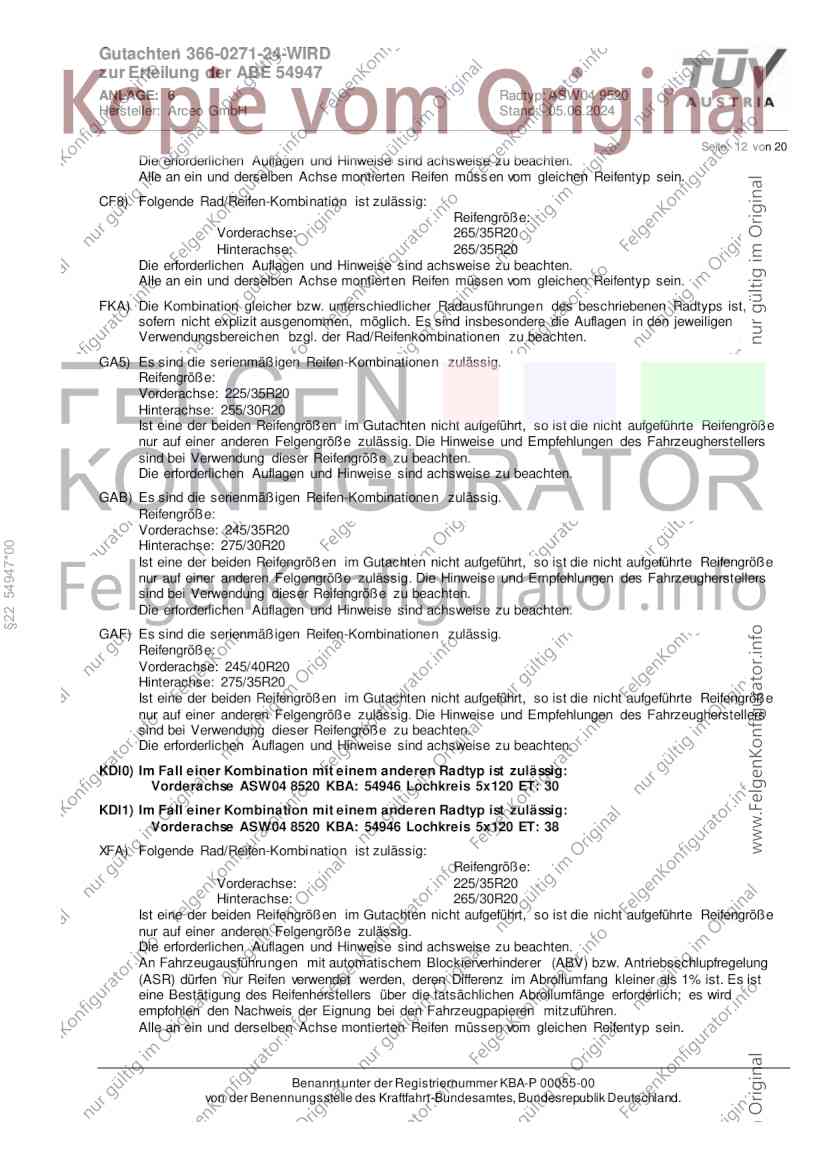

Seite: 12 von 20
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Alle an ein und derselben Achse montierten Reifen müss en vom gleichen Reifentyp sein.
CF8) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 265/35R20
Hinterachse: 265/35R20
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
FKA) Die Kombination gleicher bzw. unterschiedlicher Radausführungen des beschriebenen Radtyps ist,
sofern nicht explizit ausgenommen, möglich. Es sind insbesondere die Auflagen in den jeweiligen
Verwendungsbereichen bzgl. der Rad/Reifenkombinationen zu beachten.
GA5) Es sind die serienmäßigen Reifen-Kombinationen zulässig.
Reifengröße:
Vorderachse: 225/35R20
Hinterachse: 255/30R20
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig. Die Hinweise und Empfehlungen des Fahrzeugherstellers
sind bei Verwendung dieser Reifengröße zu beachten.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
GAB) Es sind die serienmäßigen Reifen-Kombinationen zulässig.
Reifengröße:
Vorderachse: 245/35R20
Hinterachse: 275/30R20
§22 54947*00
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig. Die Hinweise und Empfehlungen des Fahrzeugherstellers
sind bei Verwendung dieser Reifengröße zu beachten.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
GAF) Es sind die serienmäßigen Reifen-Kombinationen zulässig.
Reifengröße:
Vorderachse: 245/40R20
Hinterachse: 275/35R20
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig. Die Hinweise und Empfehlungen des Fahrzeugherstellers
sind bei Verwendung dieser Reifengröße zu beachten.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
KDI0) Im Fall einer Kombination mit einem anderen Radtyp ist zulässig:
Vorderachse ASW04 8520 KBA: 54946 Lochkreis 5x120 ET: 30
KDI1) Im Fall einer Kombination mit einem anderen Radtyp ist zulässig:
Vorderachse ASW04 8520 KBA: 54946 Lochkreis 5x120 ET: 38
XFA) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 225/35R20
Hinterachse: 265/30R20
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0271-24-WIRD
zur Erteilung der ABE 54947
ANLAGE: 6 Radtyp: ASW04 9520
Hersteller: Arceo GmbH Stand: 05.06.2024
______________________________________________________________________________________________________________
Seite: 13 von 20
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: BMW
Fahrzeugtyp: 3-V
Genehm.Nr.: e1*2007/46*0559*..
Handelsbez.: BMW 3ER REIHE
Variante(n): ab e1*2007/46*0559*01
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 175 y = 270 VA
26B x = 225 y = 320 VA
27I x = 170 y = 260 HA
27B x = 220 y = 310 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§22 54947*00
von [mm] bis [mm] um [mm]
26J x = 225 y = 320 23 VA
26N x = 225 y = 320 8 VA
27H x = 220 y = 310 8 HA
27F x = 220 y = 310 25 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0271-24-WIRD
zur Erteilung der ABE 54947
ANLAGE: 6 Radtyp: ASW04 9520
Hersteller: Arceo GmbH Stand: 05.06.2024
______________________________________________________________________________________________________________
Seite: 14 von 20
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: BMW AG
Fahrzeugtyp: X-N1
Genehm.Nr.: e1*2007/46*0454*..
Handelsbez.: BMW X-REIHE (X1, X3, X4, X5, X6)
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 350 y = 370 VA
26P x = 300 y = 320 VA
27B x = 330 y = 460 HA
27I x = 280 y = 410 HA
§22 54947*00
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0271-24-WIRD
zur Erteilung der ABE 54947
ANLAGE: 6 Radtyp: ASW04 9520
Hersteller: Arceo GmbH Stand: 05.06.2024
______________________________________________________________________________________________________________

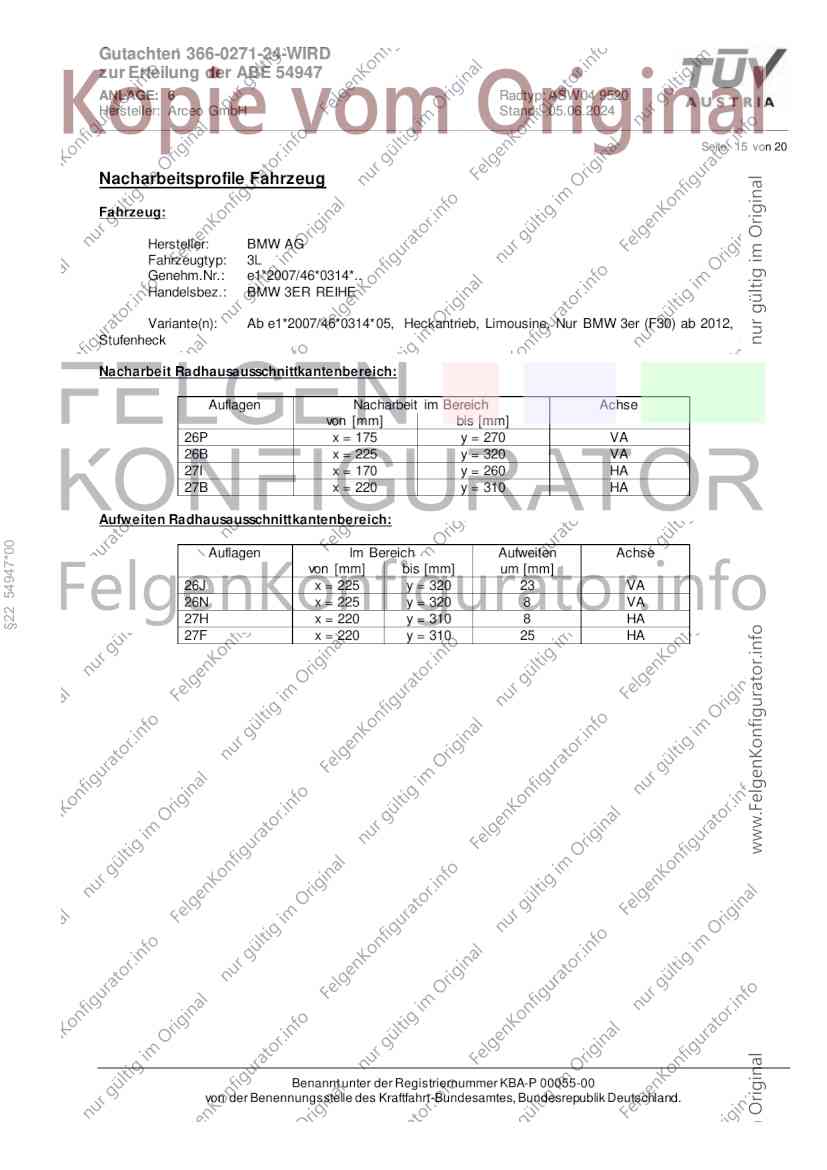

Seite: 15 von 20
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: BMW AG
Fahrzeugtyp: 3L
Genehm.Nr.: e1*2007/46*0314*..
Handelsbez.: BMW 3ER REIHE
Variante(n): Ab e1*2007/46*0314*05, Heckantrieb, Limousine, Nur BMW 3er (F30) ab 2012,
Stufenheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 175 y = 270 VA
26B x = 225 y = 320 VA
27I x = 170 y = 260 HA
27B x = 220 y = 310 HA
Aufweiten Radhausausschnittkantenbereich:
§22 54947*00
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 225 y = 320 23 VA
26N x = 225 y = 320 8 VA
27H x = 220 y = 310 8 HA
27F x = 220 y = 310 25 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0271-24-WIRD
zur Erteilung der ABE 54947
ANLAGE: 6 Radtyp: ASW04 9520
Hersteller: Arceo GmbH Stand: 05.06.2024
______________________________________________________________________________________________________________

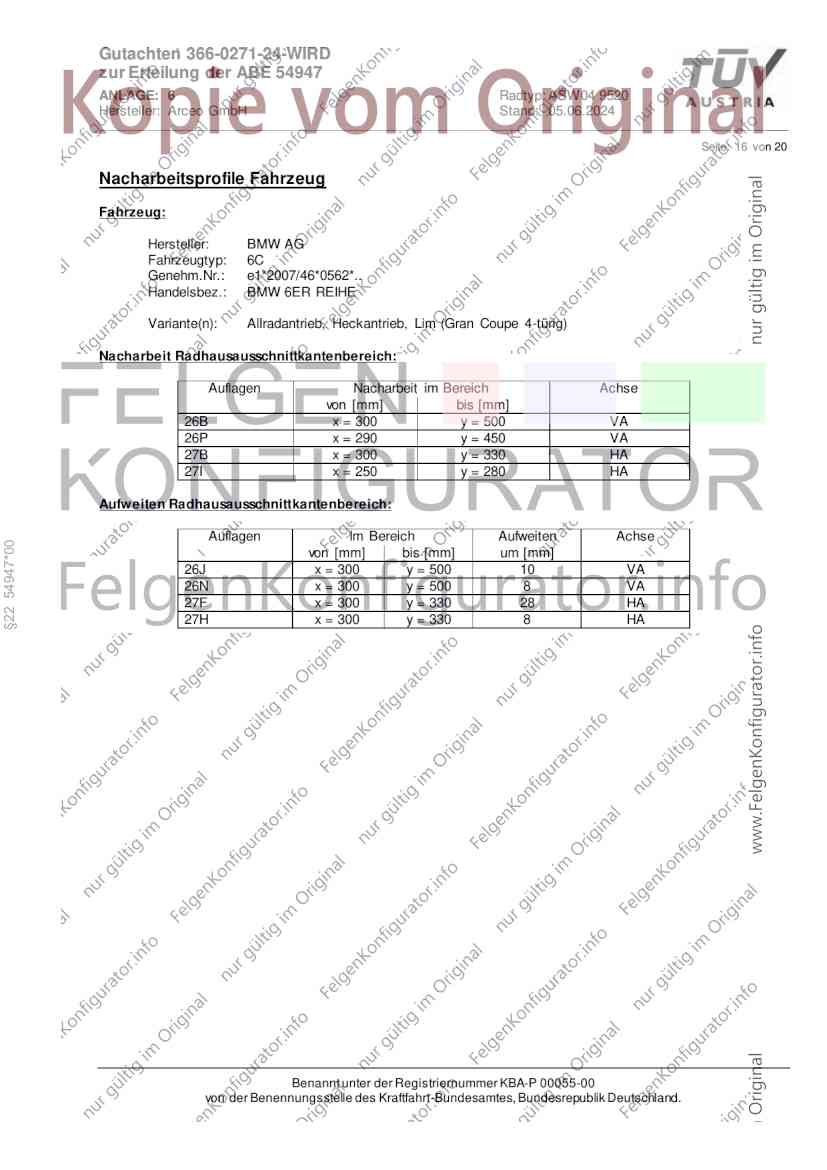

Seite: 16 von 20
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: BMW AG
Fahrzeugtyp: 6C
Genehm.Nr.: e1*2007/46*0562*..
Handelsbez.: BMW 6ER REIHE
Variante(n): Allradantrieb, Heckantrieb, Lim (Gran Coupe 4-türig)
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 500 VA
26P x = 290 y = 450 VA
27B x = 300 y = 330 HA
27I x = 250 y = 280 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§22 54947*00
von [mm] bis [mm] um [mm]
26J x = 300 y = 500 10 VA
26N x = 300 y = 500 8 VA
27F x = 300 y = 330 28 HA
27H x = 300 y = 330 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0271-24-WIRD
zur Erteilung der ABE 54947
ANLAGE: 6 Radtyp: ASW04 9520
Hersteller: Arceo GmbH Stand: 05.06.2024
______________________________________________________________________________________________________________
Seite: 17 von 20
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: BMW AG
Fahrzeugtyp: X3
Genehm.Nr.: e1*2007/46*0512*..
Handelsbez.: BMW X-REIHE (X3, X4)
Variante(n): BMW X3, BMW X4
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 350 y = 370 VA
26P x = 300 y = 320 VA
27B x = 330 y = 460 HA
27I x = 280 y = 410 HA
§22 54947*00
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0271-24-WIRD
zur Erteilung der ABE 54947
ANLAGE: 6 Radtyp: ASW04 9520
Hersteller: Arceo GmbH Stand: 05.06.2024
______________________________________________________________________________________________________________

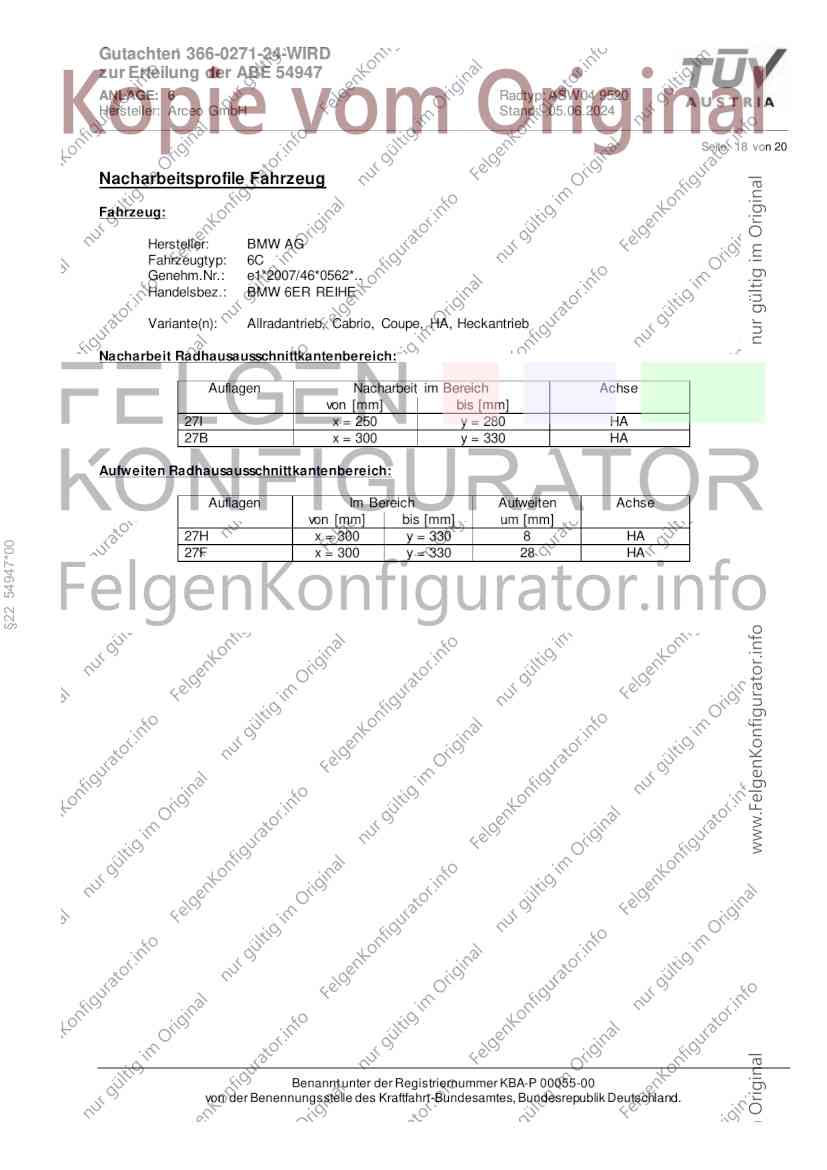

Seite: 18 von 20
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: BMW AG
Fahrzeugtyp: 6C
Genehm.Nr.: e1*2007/46*0562*..
Handelsbez.: BMW 6ER REIHE
Variante(n): Allradantrieb, Cabrio, Coupe, HA, Heckantrieb
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27I x = 250 y = 280 HA
27B x = 300 y = 330 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27H x = 300 y = 330 8 HA
§22 54947*00
27F x = 300 y = 330 28 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0271-24-WIRD
zur Erteilung der ABE 54947
ANLAGE: 6 Radtyp: ASW04 9520
Hersteller: Arceo GmbH Stand: 05.06.2024
______________________________________________________________________________________________________________

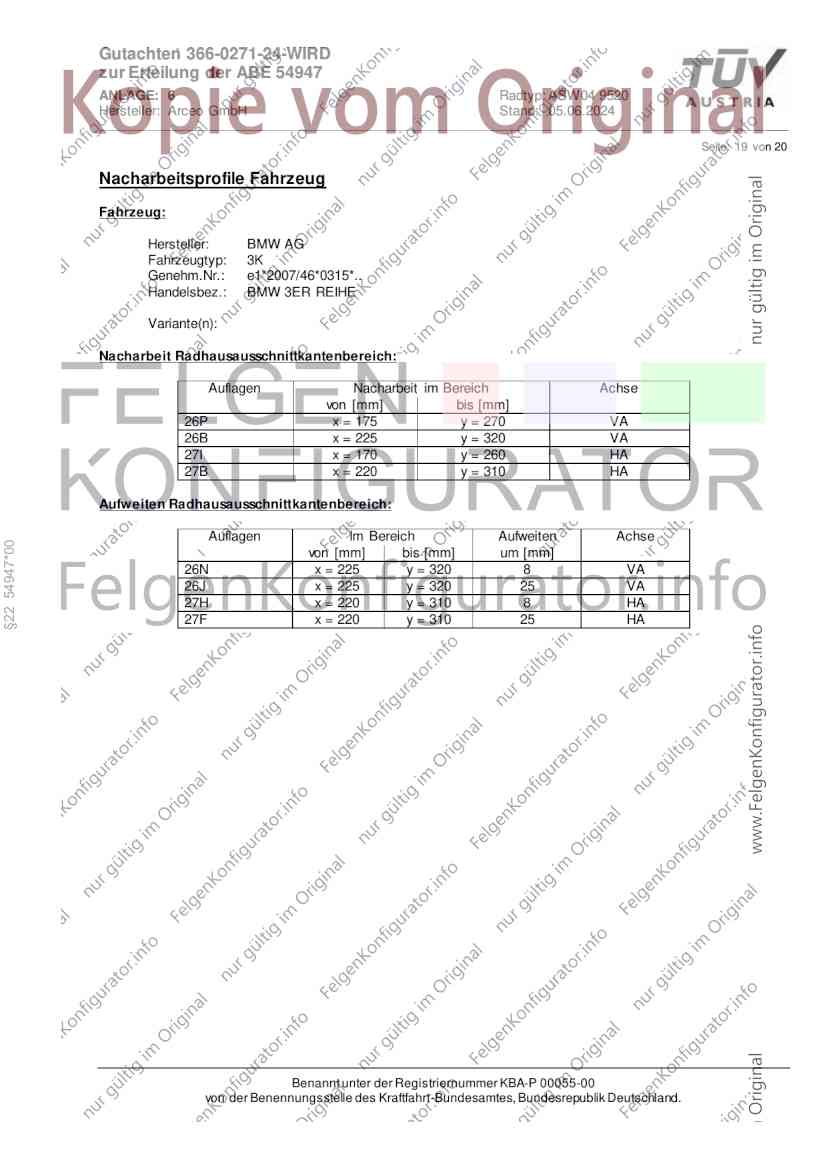

Seite: 19 von 20
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: BMW AG
Fahrzeugtyp: 3K
Genehm.Nr.: e1*2007/46*0315*..
Handelsbez.: BMW 3ER REIHE
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 175 y = 270 VA
26B x = 225 y = 320 VA
27I x = 170 y = 260 HA
27B x = 220 y = 310 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§22 54947*00
von [mm] bis [mm] um [mm]
26N x = 225 y = 320 8 VA
26J x = 225 y = 320 25 VA
27H x = 220 y = 310 8 HA
27F x = 220 y = 310 25 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0271-24-WIRD
zur Erteilung der ABE 54947
ANLAGE: 6 Radtyp: ASW04 9520
Hersteller: Arceo GmbH Stand: 05.06.2024
______________________________________________________________________________________________________________
Seite: 20 von 20
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: BMW AG
Fahrzeugtyp: 3C
Genehm.Nr.: e1*2007/46*0316*..
Handelsbez.: BMW 4ER REIHE
Variante(n): ab e1*2007/46*0316*08, ab e1*2007/46*0316*09, ab e1*2007/46*0316*10,
Allradantrieb, Cabrio, Coupe, Heckantrieb
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 225 y = 320 VA
26P x = 175 y = 270 VA
27B x = 220 y = 310 HA
27I x = 170 y = 260 HA
Aufweiten Radhausausschnittkantenbereich:
§22 54947*00
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 225 y = 320 12 VA
26N x = 225 y = 320 8 VA
27F x = 220 y = 310 33 HA
27H x = 220 y = 310 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0271-24-WIRD
zur Erteilung der ABE 54947
ANLAGE: Radabdeckung Radtyp: ASW04 9520
Hersteller: Arceo GmbH Stand: 13.06.2024
______________________________________________________________________________________________________________
Seite: 1 von 1
Hinweisblatt zu den im Gutachten genannten Radabdeckungsauflagen Nr. 241 – 248, 24C, 24D, 24J und 24M.
Die nachfolgenden Bilder stellen die Hilfsmittel zur Erfüllung der Radabdeckung dar, die in den
Radabdeckungsauflagen beschrieben sind.
Vorderachse
Bereich 30 Grad vor der Radmitte Bereich 50 Grad hinter der Radmitte Bereich 30 Grad vor und 50 Grad
Zu Auflage 241 bzw. 245 Zu Auflage 242 bzw. 246 hinter der Radmitte
Zu Auflage 241,242,245, 246,24C,24J
§22 54947*00
Hinterachse
Bereich 30 Grad vor der Radmitte Bereich 50 Grad hinter der Radmitte Bereich 30 Grad vor und 50 Grad
Zu Auflage 243 bzw. 247 Zu Auflage 244 bzw. 248 hinter der Radmitte
Zu Aufl age 243,244,247,248,24D,24M
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER UND REIFENPRÜFUNG DEUTSCHSTRASSE 10 A-1230 WIEN
