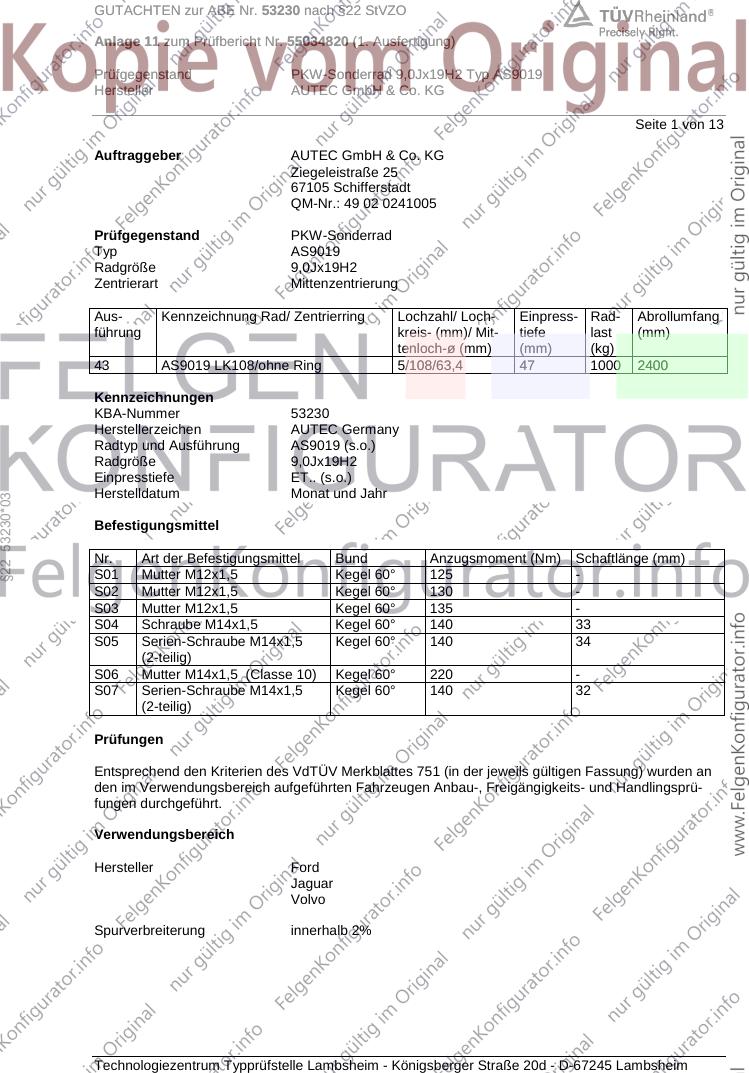

GUTACHTEN zur ABE Nr. 53230 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr. 55034820 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx19H2 Typ AS9019
Hersteller AUTEC GmbH & Co. KG
Seite 1 von 13
Auftraggeber AUTEC GmbH & Co. KG
Ziegeleistraße 25
67105 Schifferstadt
QM-Nr.: 49 02 0241005
Prüfgegenstand PKW-Sonderrad
Typ AS9019
Radgröße 9,0Jx19H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
43 AS9019 LK108/ohne Ring 5/108/63,4 47 1000 2400
Kennzeichnungen
KBA-Nummer 53230
Herstellerzeichen AUTEC Germany
Radtyp und Ausführung AS9019 (s.o.)
Radgröße 9,0Jx19H2
Einpresstiefe ET.. (s.o.)
Herstelldatum Monat und Jahr
§22 53230*03
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 125 -
S02 Mutter M12x1,5 Kegel 60° 130 -
S03 Mutter M12x1,5 Kegel 60° 135 -
S04 Schraube M14x1,5 Kegel 60° 140 33
S05 Serien-Schraube M14x1,5 Kegel 60° 140 34
(2-teilig)
S06 Mutter M14x1,5 (Classe 10) Kegel 60° 220 -
S07 Serien-Schraube M14x1,5 Kegel 60° 140 32
(2-teilig)
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Ford
Jaguar
Volvo
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53230 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr. 55034820 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx19H2 Typ AS9019
Hersteller AUTEC GmbH & Co. KG

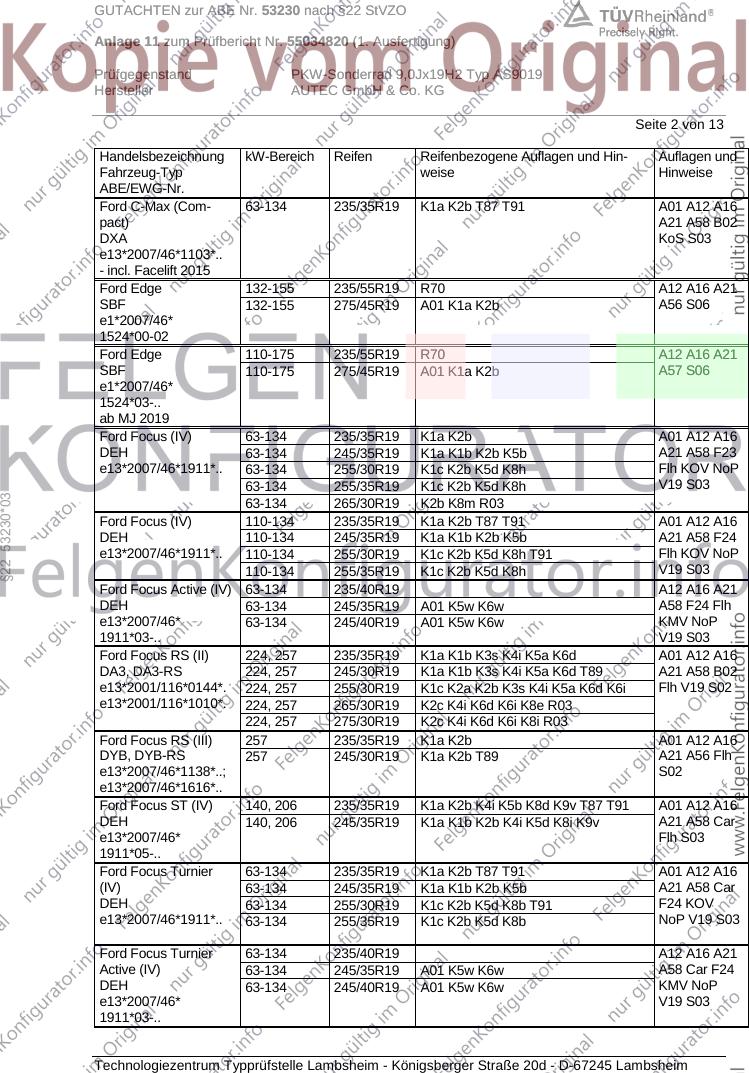

Seite 2 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Ford C-Max (Com- 63-134 235/35R19 K1a K2b T87 T91 A01 A12 A16
pact) A21 A58 B02
DXA KoS S03
e13*2007/46*1103*..
- incl. Facelift 2015
Ford Edge 132-155 235/55R19 R70 A12 A16 A21
SBF 132-155 275/45R19 A01 K1a K2b A56 S06
e1*2007/46*
1524*00-02
Ford Edge 110-175 235/55R19 R70 A12 A16 A21
SBF 110-175 275/45R19 A01 K1a K2b A57 S06
e1*2007/46*
1524*03-..
ab MJ 2019
Ford Focus (IV) 63-134 235/35R19 K1a K2b A01 A12 A16
DEH 63-134 245/35R19 K1a K1b K2b K5b A21 A58 F23
e13*2007/46*1911*.. 63-134 255/30R19 K1c K2b K5d K8h Flh KOV NoP
63-134 255/35R19 K1c K2b K5d K8h V19 S03
§22 53230*03
63-134 265/30R19 K2b K8m R03
Ford Focus (IV) 110-134 235/35R19 K1a K2b T87 T91 A01 A12 A16
DEH 110-134 245/35R19 K1a K1b K2b K5b A21 A58 F24
e13*2007/46*1911*.. 110-134 255/30R19 K1c K2b K5d K8h T91 Flh KOV NoP
110-134 255/35R19 K1c K2b K5d K8h V19 S03
Ford Focus Active (IV) 63-134 235/40R19 A12 A16 A21
DEH 63-134 245/35R19 A01 K5w K6w A58 F24 Flh
e13*2007/46* 63-134 245/40R19 A01 K5w K6w KMV NoP
1911*03-.. V19 S03
Ford Focus RS (II) 224, 257 235/35R19 K1a K1b K3s K4i K5a K6d A01 A12 A16
DA3, DA3-RS 224, 257 245/30R19 K1a K1b K3s K4i K5a K6d T89 A21 A58 B02
e13*2001/116*0144*. 224, 257 255/30R19 K1c K2a K2b K3s K4i K5a K6d K6i Flh V19 S02
e13*2001/116*1010*. 224, 257 265/30R19 K2c K4i K6d K6i K8e R03
224, 257 275/30R19 K2c K4i K6d K6i K8i R03
Ford Focus RS (III) 257 235/35R19 K1a K2b A01 A12 A16
DYB, DYB-RS 257 245/30R19 K1a K2b T89 A21 A56 Flh
e13*2007/46*1138*..; S02
e13*2007/46*1616*..
Ford Focus ST (IV) 140, 206 235/35R19 K1a K2b K4i K5b K8d K9v T87 T91 A01 A12 A16
DEH 140, 206 245/35R19 K1a K1b K2b K4i K5d K8i K9v A21 A58 Car
e13*2007/46* Flh S03
1911*05-..
Ford Focus Turnier 63-134 235/35R19 K1a K2b T87 T91 A01 A12 A16
(IV) 63-134 245/35R19 K1a K1b K2b K5b A21 A58 Car
DEH 63-134 255/30R19 K1c K2b K5d K8b T91 F24 KOV
e13*2007/46*1911*.. 63-134 255/35R19 K1c K2b K5d K8b NoP V19 S03
Ford Focus Turnier 63-134 235/40R19 A12 A16 A21
Active (IV) 63-134 245/35R19 A01 K5w K6w A58 Car F24
DEH 63-134 245/40R19 A01 K5w K6w KMV NoP
e13*2007/46* V19 S03
1911*03-..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53230 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr. 55034820 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx19H2 Typ AS9019
Hersteller AUTEC GmbH & Co. KG
Seite 3 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Ford Galaxy (III) 88-177 235/45R19 T95 T99 A12 A16 A21
WA6, WAH6 88-177 245/40R19 T94 T98 A57 MHy
e13*2001/116* 88-177 245/45R19 NoE V00 V19
0185*24-..; 88-177 255/40R19 A01 K1a K3h K5d S06
e13*2007/46*2374*.. 88-177 275/40R19 A01 K2b K4i K6g R03
- ab MJ 2016 (MK3)
Ford Kuga (I) 100-147 235/45R19 A12 A16 A21
DM2 100-147 245/40R19 A57 B02 S02
e13*2001/116* 100-147 245/45R19
0109*19-31 100-147 255/40R19 A01 K1a
Ford Kuga (II) 85-178 235/40R19 A12 A16 A21
DM2 85-178 235/45R19 A57 S03
e13*2001/116* 85-178 245/40R19
0109*31-.. 85-178 245/45R19 A01 G01
- ab Modell 2013 85-178 255/40R19 A01 K1a K1b K2b
- incl. Facelift 2016 85-178 265/35R19 A01 K1c K2b
85-178 265/40R19 A01 K1c K2b
Ford Mondeo (V) 85-177 235/40R19 A57 K2b K6g A01 A12 A16
BA7 85-177 245/35R19 A57 K1a K1b K2b K4i K6g K6j T89 A21 Flh Lim
§22 53230*03
e13*2001/116* T93 V00 V19 S03
0249*26-.. 85-177 255/35R19 A58 FT1 K1c K2b K4i K5d K6h K6n
- ab MJ 2015 (MK5)
Ford Mondeo Hybrid 103 235/40R19 K2b K6g A01 A12 A16
(V) 103 245/35R19 K1a K1b K2b K4i K6g K6j T93 A21 A58 Car
BA7-HEV, BA7H 103 255/35R19 K1c K2b K4i K5d K6h K6n Lim V19 S03
e13*2007/46*1485*..
Ford Mondeo Turnier 85-177 235/40R19 A57 K2b K6g A01 A12 A16
(V) 85-177 245/35R19 A57 K1a K1b K2b K4i K6g K6j T89 A21 Car V00
BA7 T93 V19 S03
e13*2001/116* 85-177 255/35R19 A58 FT1 K1c K2b K4i K5d K6h K6n
0249*26-..
- ab MJ 2015 (MK5)
Ford S-Max (II) 88-177 235/45R19 T95 T99 A12 A16 A21
WA6, WAH6 88-177 245/40R19 T94 T98 A57 MHy
e13*2001/116* 88-177 245/45R19 NoE V00 V19
0185*24-..; 88-177 255/40R19 A01 K1a K2b K3h K5d S06
e13*2007/46*2374*.. 88-177 275/40R19 A01 K2b K4i K6g R03
- ab MJ 2016
Jaguar XE 120-184 235/35R19 K1a T91 A01 A12 A16
JA 120-184 235/40R19 K1a A21 A58 Lim
e11*2007/46*2150*.., 120-184 245/35R19 K1a T93 P35 V19 S01
e5*2007/46*1049*.. 120-184 255/30R19 K1c K2a K2b K6s T91
120-184 255/35R19 K1c K2a K2b K6s
120-184 265/30R19 K2a K2b K6s R03 T93
120-184 265/35R19 K2a K2b K6s R03
120-184 275/30R19 K2c K6s R03
Jaguar XF 120-283 245/40R19 A12 A16 A21
CC9 120-283 255/35R19 Lim V19 S01
e11*2001/116*0323*. 120-283 255/40R19
120-283 265/35R19
120-283 275/35R19 R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53230 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr. 55034820 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx19H2 Typ AS9019
Hersteller AUTEC GmbH & Co. KG
Seite 4 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Jaguar XF 120-280 245/40R19 A12 A16 A21
JB 120-280 255/40R19 A58 Lim V19
e11*2007/46*2981*.., 120-280 275/35R19 R03 S01
e5*2007/46*1048*..
Volvo C40 160 (300) 245/45R19 R02 A01 A07 A12
X 160 (300) 275/40R19 K2c K6v R03 A16 A21 A56
e9*2007/46*3146*.. V19 Vn2 S05
- Elektro
Volvo Polestar 2 80,160 245/45R19 A98 A07 A16 A21
V A57 Lim S05
e9*2007/46*6834*..;
e9*2018/858*11085*..
- Elektro
Volvo S60, V60 84-177 245/30R19 A58 K1c K2b K4i K6f T89 A01 A12 A16
F, F-N2D 84-180 235/35R19 K1a K1b K2b K4i K6f T87 T91 A21 A57 Car
e9*2007/46*0023*..; 84-242 235/40R19 G03 K1a K1b K2b K3i K4i K5b K6f Lim Npf V00
e13*2007/46*1157*.. 84-242 245/35R19 K1c K2b K4i K6f T89 T93 V19 S04
Volvo S60, V60 258, 270 235/40R19 K2b K3i K4i K5f K6r A01 A12 A16
Polestar 258, 270 245/35R19 K1a K1b K2b K3i K4i K5f K6r A21 A56 Car
§22 53230*03
F, F-N2D 258, 270 245/40R19 K1a K1b K2b K3i K4i K5f K6r Lim Npf S04
e9*2007/46*0023*..;
e13*2007/46*1157*..
Volvo S60CC, V60CC 110-187 235/40R19 A12 A16 A21
F 110-187 235/45R19 A01 K3s A57 Car KMV
e9*2007/46*0023*.. 110-187 245/40R19 Lim S04
- Cross Country 110-187 255/40R19 A01 K1a K1b K5w
Volvo S80 80-180 235/35R19 T91 A12 A16 A21
A, A-2D 80-180 255/30R19 A01 K1a K1b K2b K41 K42 K45 K46 V00 V19 S04
e9*2001/116*0057*.., T91
e1*2001/116*0504*.. 80-232 235/40R19 A01 G03 T92 T96
80-232 235/40R19 R09 T92 T96
80-232 245/35R19 A01 K1a K1b K2b K46 T93
80-232 255/35R19 A01 K1a K1b K2b K41 K42 K45 K46
T92 T96
Volvo V60 120-162 235/40R19 G81 K1a K1b K2b K3i K4i K5b K6f A01 A07 A12
G T96 A16 A21 A56
e9*2007/46*0093*.. 120-162 245/35R19 K1c K2b K4i K6f T93 Car S07
- Twin Engine Hybrid
Volvo V70 80-180 235/35R19 T91 A12 A16 A21
B, /-2D, /-N2D, /-N2E 80-224 235/40R19 A01 G03 T92 T96 Car X7V S04
e9*2001/116*0065*..; 80-224 235/40R19 R09 T92 T96
e1*2001/116*0505*..; 80-224 245/35R19 A01 K1a K1b K46 T93
e1*2007/46*0495*..;
e13*2007/46*1203*..
Volvo XC40 Recharge 80, 160 245/45R19 R02 A01 A07 A12
Electric 80, 160 275/40R19 K2c K6v R03 A16 A21 A57
X V19 Vn2 S05
e9*2007/46*3146*..
- Elektro
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53230 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr. 55034820 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx19H2 Typ AS9019
Hersteller AUTEC GmbH & Co. KG
Seite 5 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Volvo XC60 100-242 235/55R19 K1c K2b R70 A01 A12 A16
D, /-2D, /-N2D, /-N2E 100-242 255/45R19 K1c K2b A21 A57 S04
e9*2001/116*0068*..; 100-242 255/50R19 K1c K2b
e1*2001/116*0507*..; 100-242 275/45R19 K1c K2b
e1*2007/46*0339*..;
e13*2007/46*1213*..
Volvo XC70 120-224 235/45R19 K1a A01 A12 A16
B, /-2D, /-N2D, /-N2E 120-224 245/40R19 K1c A21 Car KMV
e9*2001/116*0065*..; 120-224 255/40R19 K1c K2b K42 K46 S04
e1*2001/116*0505*..;
e1*2007/46*0495*..;
e13*2007/46*1203*..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
§22 53230*03
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der Fahrzeughöchst-
geschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung unter-
schiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53230 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr. 55034820 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx19H2 Typ AS9019
Hersteller AUTEC GmbH & Co. KG

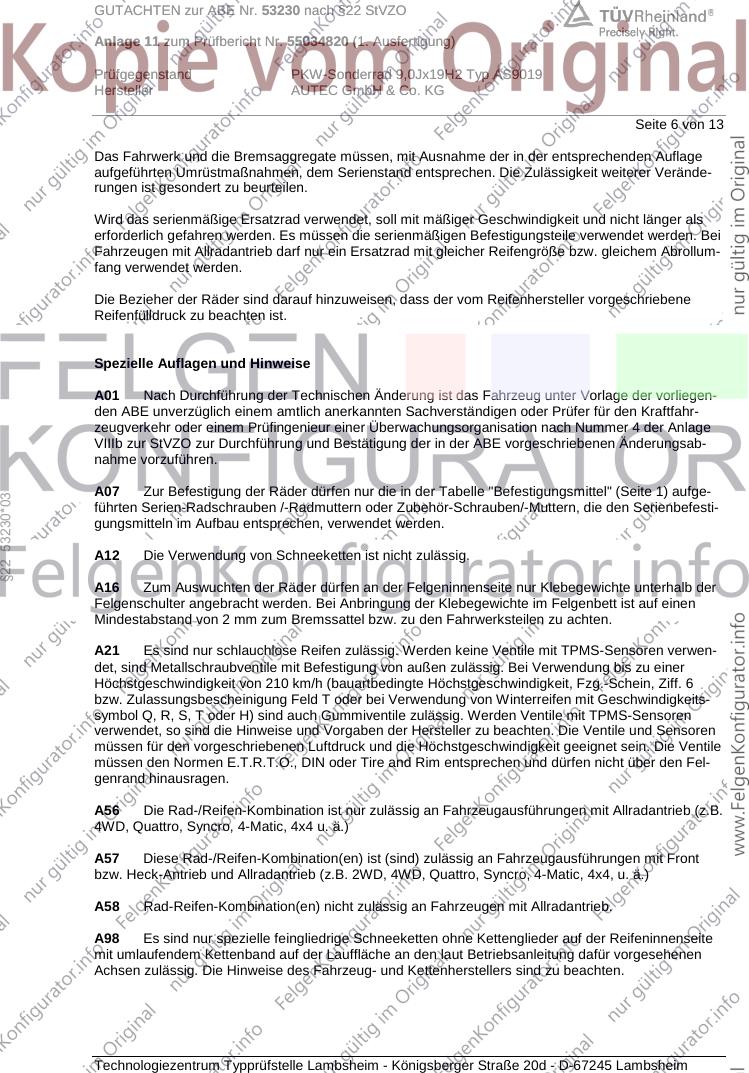

Seite 6 von 13
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A07 Zur Befestigung der Räder dürfen nur die in der Tabelle "Befestigungsmittel" (Seite 1) aufge-
§22 53230*03
führten Serien-Radschrauben /-Radmuttern oder Zubehör-Schrauben/-Muttern, die den Serienbefesti-
gungsmitteln im Aufbau entsprechen, verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. zu den Fahrwerksteilen zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A98 Es sind nur spezielle feingliedrige Schneeketten ohne Kettenglieder auf der Reifeninnenseite
mit umlaufendem Kettenband auf der Lauffläche an den laut Betriebsanleitung dafür vorgesehenen
Achsen zulässig. Die Hinweise des Fahrzeug- und Kettenherstellers sind zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53230 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr. 55034820 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx19H2 Typ AS9019
Hersteller AUTEC GmbH & Co. KG

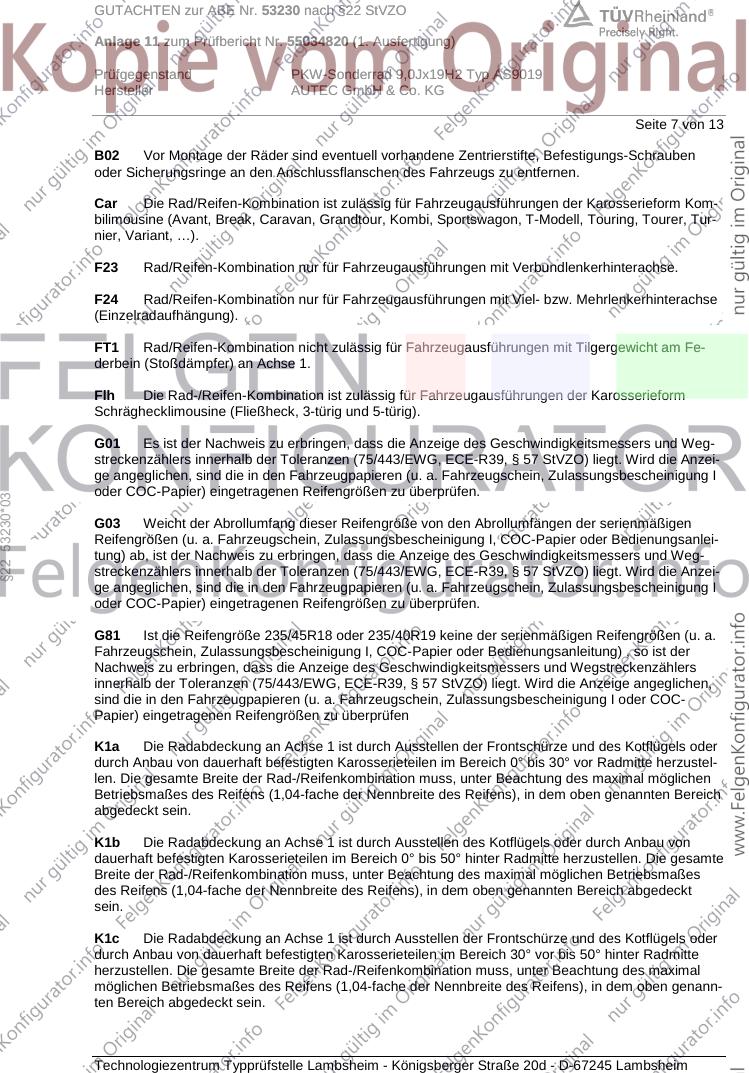

Seite 7 von 13
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Kom-
bilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Tur-
nier, Variant, …).
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
FT1 Rad/Reifen-Kombination nicht zulässig für Fahrzeugausführungen mit Tilgergewicht am Fe-
derbein (Stoßdämpfer) an Achse 1.
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
§22 53230*03
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung) ab, ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G81 Ist die Reifengröße 235/45R18 oder 235/40R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53230 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr. 55034820 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx19H2 Typ AS9019
Hersteller AUTEC GmbH & Co. KG

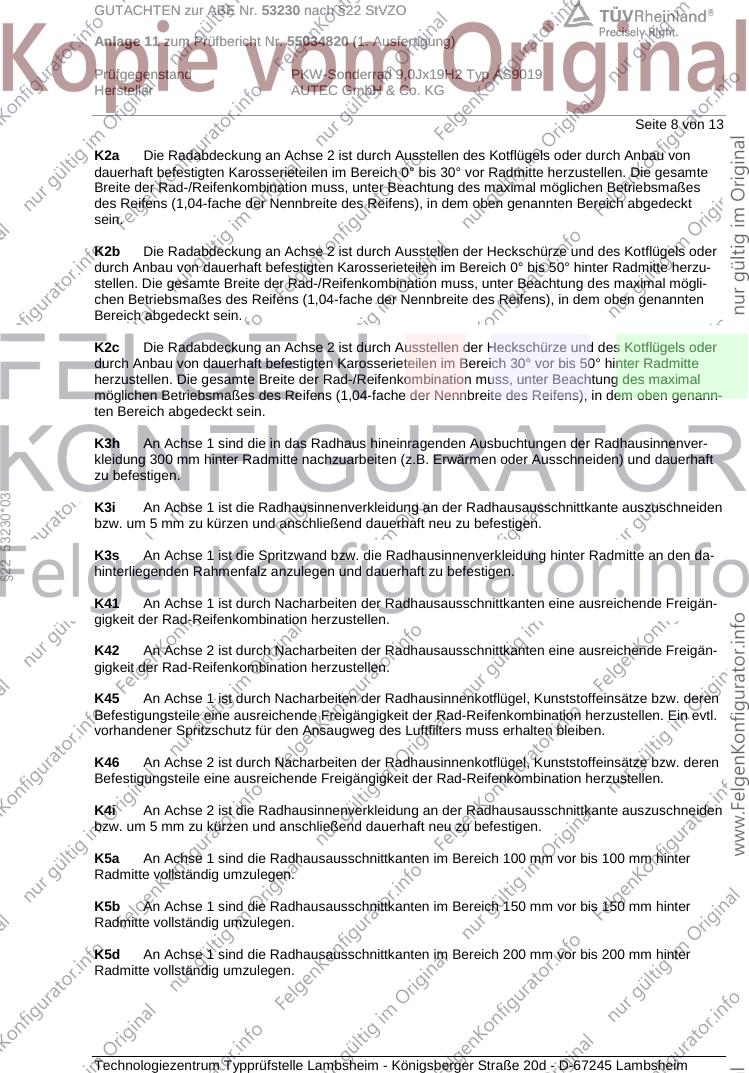

Seite 8 von 13
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K3h An Achse 1 sind die in das Radhaus hineinragenden Ausbuchtungen der Radhausinnenver-
kleidung 300 mm hinter Radmitte nachzuarbeiten (z.B. Erwärmen oder Ausschneiden) und dauerhaft
zu befestigen.
§22 53230*03
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den da-
hinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53230 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr. 55034820 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx19H2 Typ AS9019
Hersteller AUTEC GmbH & Co. KG

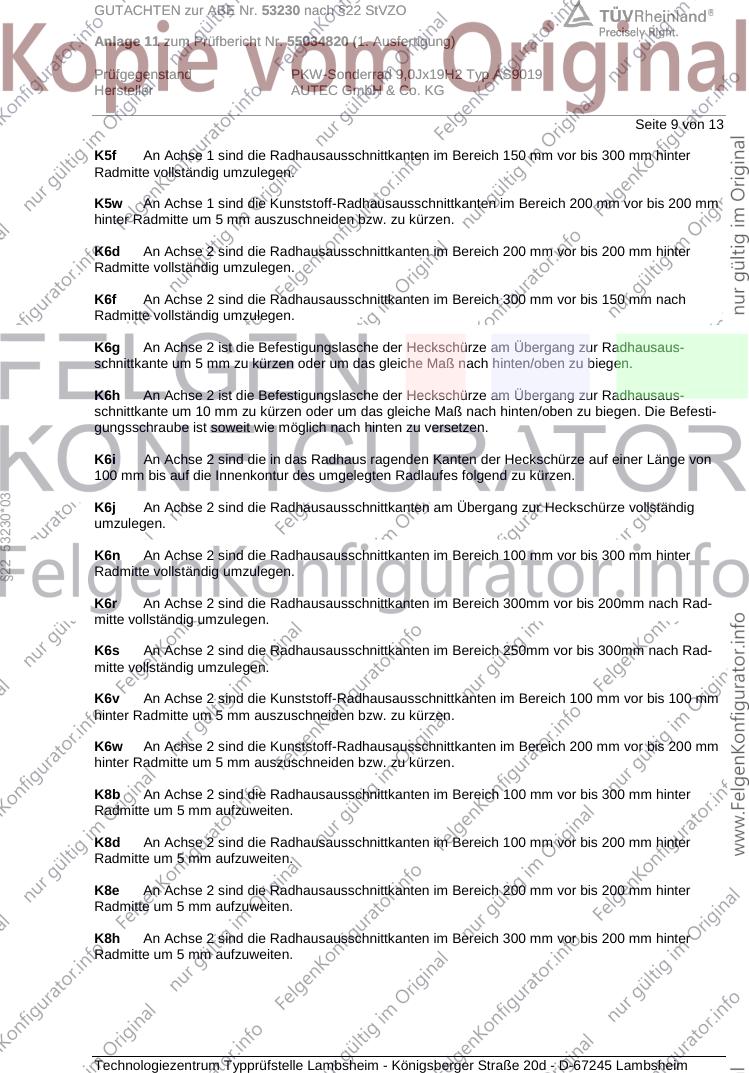

Seite 9 von 13
K5f An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 300 mm hinter
Radmitte vollständig umzulegen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befesti-
gungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
§22 53230*03
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6n An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte vollständig umzulegen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach Rad-
mitte vollständig umzulegen.
K6s An Achse 2 sind die Radhausausschnittkanten im Bereich 250mm vor bis 300mm nach Rad-
mitte vollständig umzulegen.
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53230 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr. 55034820 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx19H2 Typ AS9019
Hersteller AUTEC GmbH & Co. KG

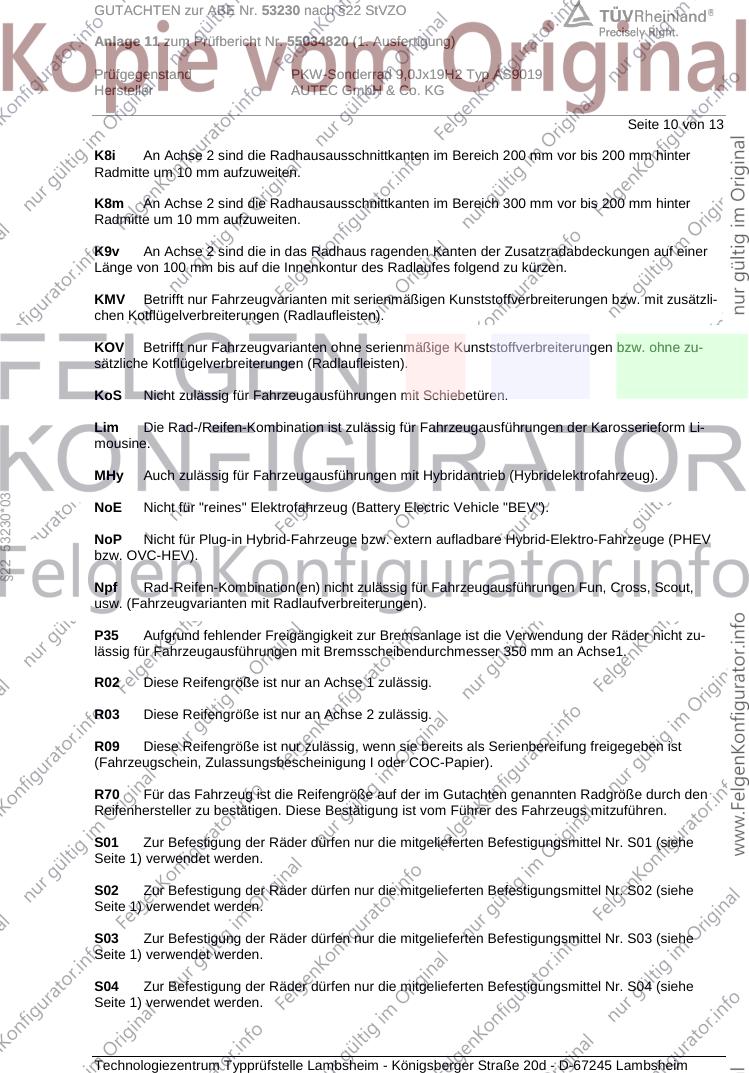

Seite 10 von 13
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzli-
chen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zu-
sätzliche Kotflügelverbreiterungen (Radlaufleisten).
KoS Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Li-
mousine.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
§22 53230*03
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV
bzw. OVC-HEV).
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout,
usw. (Fahrzeugvarianten mit Radlaufverbreiterungen).
P35 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Räder nicht zu-
lässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 350 mm an Achse1.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53230 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr. 55034820 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx19H2 Typ AS9019
Hersteller AUTEC GmbH & Co. KG

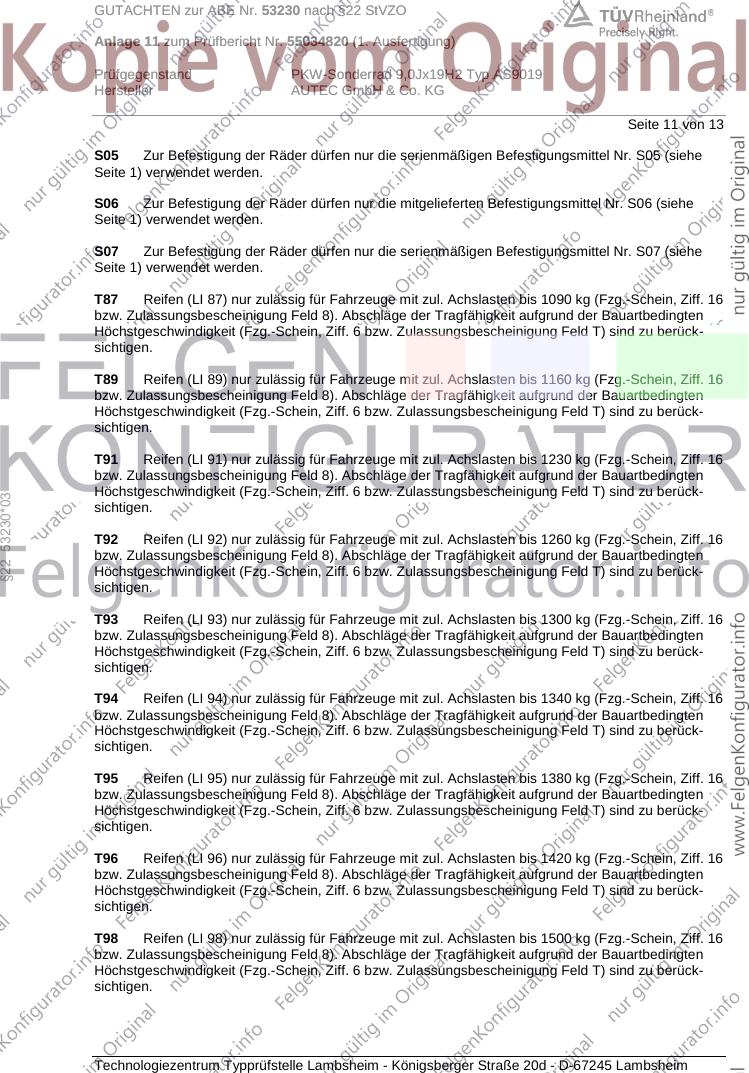

Seite 11 von 13
S05 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
§22 53230*03
sichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53230 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr. 55034820 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx19H2 Typ AS9019
Hersteller AUTEC GmbH & Co. KG

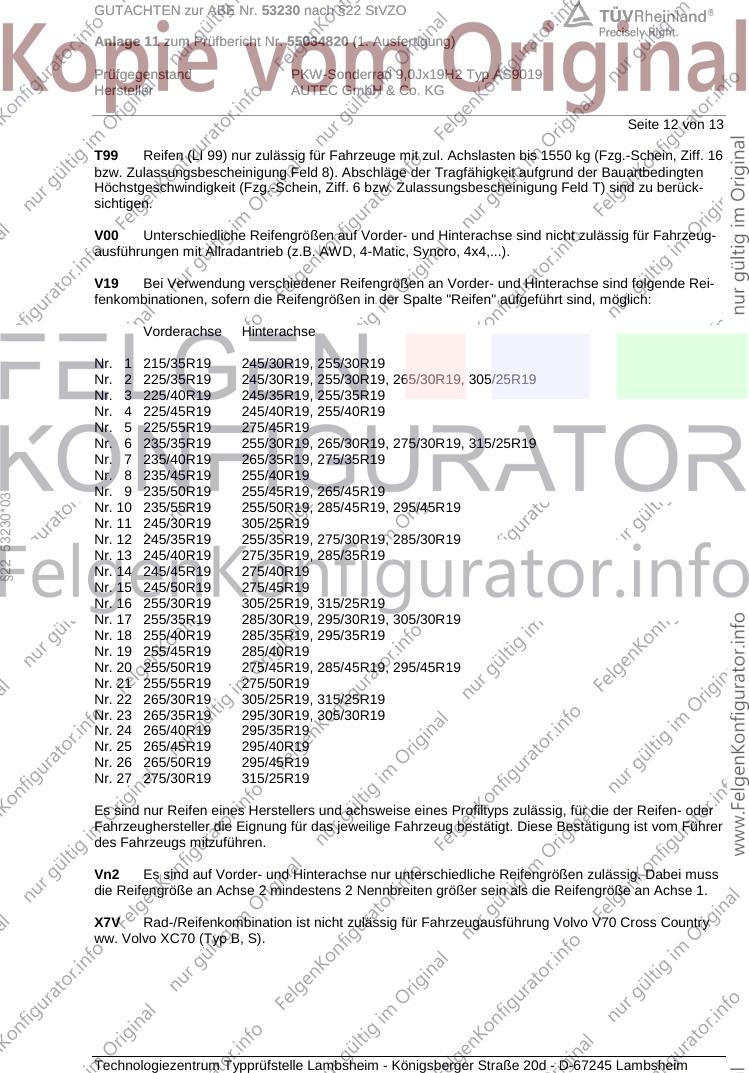

Seite 12 von 13
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 225/55R19 275/45R19
Nr. 6 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 7 235/40R19 265/35R19, 275/35R19
Nr. 8 235/45R19 255/40R19
Nr. 9 235/50R19 255/45R19, 265/45R19
§22 53230*03
Nr. 10 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 11 245/30R19 305/25R19
Nr. 12 245/35R19 255/35R19, 275/30R19, 285/30R19
Nr. 13 245/40R19 275/35R19, 285/35R19
Nr. 14 245/45R19 275/40R19
Nr. 15 245/50R19 275/45R19
Nr. 16 255/30R19 305/25R19, 315/25R19
Nr. 17 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 18 255/40R19 285/35R19, 295/35R19
Nr. 19 255/45R19 285/40R19
Nr. 20 255/50R19 275/45R19, 285/45R19, 295/45R19
Nr. 21 255/55R19 275/50R19
Nr. 22 265/30R19 305/25R19, 315/25R19
Nr. 23 265/35R19 295/30R19, 305/30R19
Nr. 24 265/40R19 295/35R19
Nr. 25 265/45R19 295/40R19
Nr. 26 265/50R19 295/45R19
Nr. 27 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Vn2 Es sind auf Vorder- und Hinterachse nur unterschiedliche Reifengrößen zulässig. Dabei muss
die Reifengröße an Achse 2 mindestens 2 Nennbreiten größer sein als die Reifengröße an Achse 1.
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country
ww. Volvo XC70 (Typ B, S).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53230 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr. 55034820 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx19H2 Typ AS9019
Hersteller AUTEC GmbH & Co. KG
Seite 13 von 13
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 5. September 2022 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 13 und gilt für Sonderräder ab Herstellungsdatum Mai 2022.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
§22 53230*03
Lambsheim, 5. September 2022
Kocher 00396632.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
