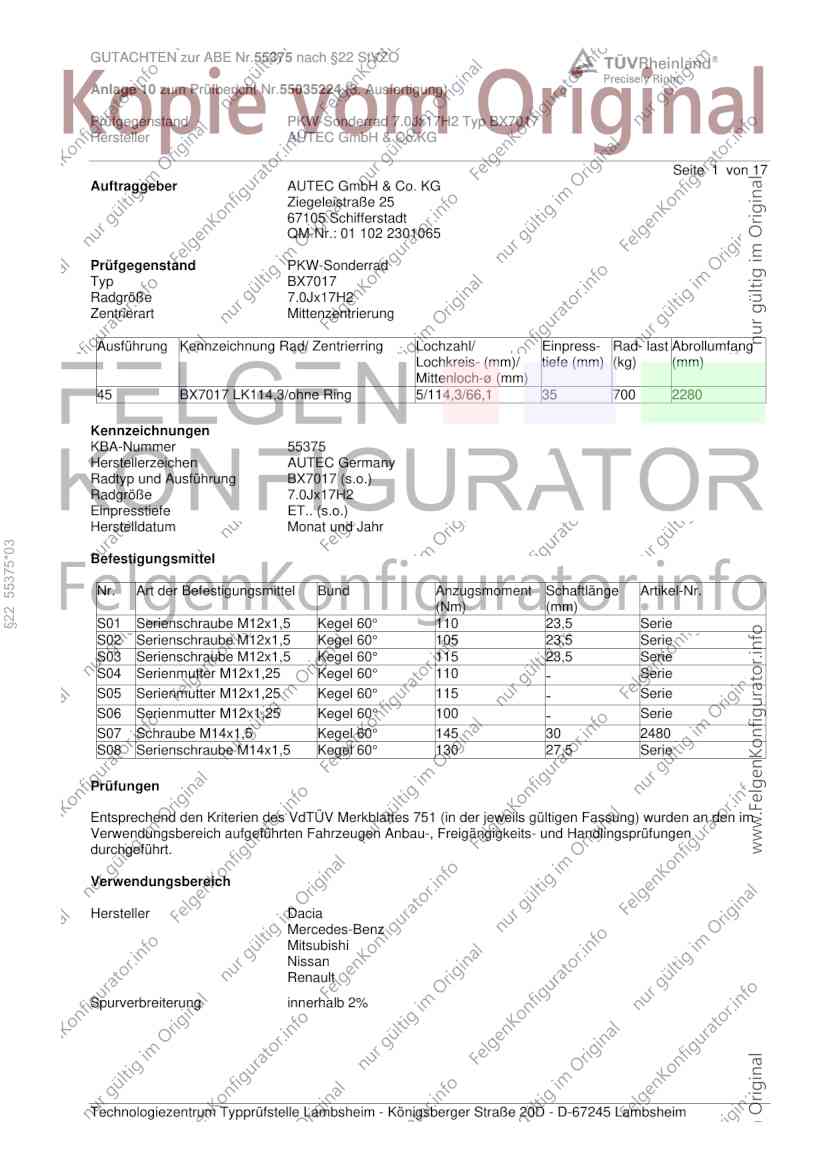

GUTACHTEN zur ABE Nr.55375 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55035224 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ BX7017
Hersteller AUTEC GmbH & Co.KG
Seite 1 von 17
Auftraggeber AUTEC GmbH & Co. KG
Ziegeleistraße 25
67105 Schifferstadt
QM-Nr.: 01 102 2301065
Prüfgegenstand PKW-Sonderrad
Typ BX7017
Radgröße 7.0Jx17H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- last Abrollumfang
Lochkreis- (mm)/ tiefe (mm) (kg) (mm)
Mittenloch-ø (mm)
45 BX7017 LK114,3/ohne Ring 5/114,3/66,1 35 700 2280
Kennzeichnungen
KBA-Nummer 55375
Herstellerzeichen AUTEC Germany
Radtyp und Ausführung BX7017 (s.o.)
Radgröße 7.0Jx17H2
Einpresstiefe ET.. (s.o.)
Herstelldatum Monat und Jahr
§22 55375*03
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment Schaftlänge Artikel-Nr.
(Nm) (mm)
S01 Serienschraube M12x1,5 Kegel 60° 110 23,5 Serie
S02 Serienschraube M12x1,5 Kegel 60° 105 23,5 Serie
S03 Serienschraube M12x1,5 Kegel 60° 115 23,5 Serie
S04 Serienmutter M12x1,25 Kegel 60° 110 - Serie
S05 Serienmutter M12x1,25 Kegel 60° 115 - Serie
S06 Serienmutter M12x1,25 Kegel 60° 100 - Serie
S07 Schraube M14x1,5 Kegel 60° 145 30 2480
S08 Serienschraube M14x1,5 Kegel 60° 130 27,5 Serie
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an den im
Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen
durchgeführt.
Verwendungsbereich
Hersteller Dacia
Mercedes-Benz
Mitsubishi
Nissan
Renault
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

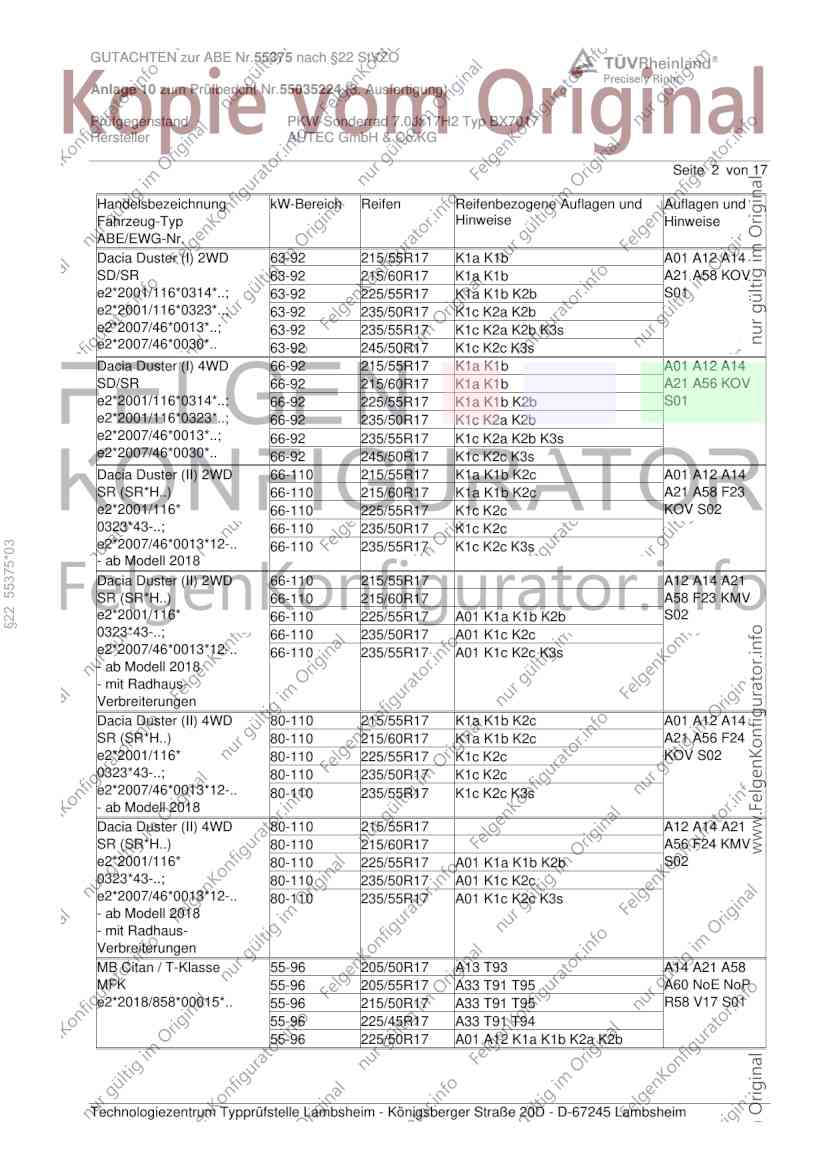

GUTACHTEN zur ABE Nr.55375 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55035224 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ BX7017
Hersteller AUTEC GmbH & Co.KG
Seite 2 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Dacia Duster (I) 2WD 63-92 215/55R17 K1a K1b A01 A12 A14
SD/SR 63-92 215/60R17 K1a K1b A21 A58 KOV
e2*2001/116*0314*..; 63-92 225/55R17 K1a K1b K2b S01
e2*2001/116*0323*..; 63-92 235/50R17 K1c K2a K2b
e2*2007/46*0013*..; 63-92 235/55R17 K1c K2a K2b K3s
e2*2007/46*0030*.. 63-92 245/50R17 K1c K2c K3s
Dacia Duster (I) 4WD 66-92 215/55R17 K1a K1b A01 A12 A14
SD/SR 66-92 215/60R17 K1a K1b A21 A56 KOV
e2*2001/116*0314*..; 66-92 225/55R17 K1a K1b K2b S01
e2*2001/116*0323*..; 66-92 235/50R17 K1c K2a K2b
e2*2007/46*0013*..; 66-92 235/55R17 K1c K2a K2b K3s
e2*2007/46*0030*.. 66-92 245/50R17 K1c K2c K3s
Dacia Duster (II) 2WD 66-110 215/55R17 K1a K1b K2c A01 A12 A14
SR (SR*H..) 66-110 215/60R17 K1a K1b K2c A21 A58 F23
e2*2001/116* 66-110 225/55R17 K1c K2c KOV S02
0323*43-..; 66-110 235/50R17 K1c K2c
e2*2007/46*0013*12-.. 66-110 235/55R17 K1c K2c K3s
§22 55375*03
- ab Modell 2018
Dacia Duster (II) 2WD 66-110 215/55R17 A12 A14 A21
SR (SR*H..) 66-110 215/60R17 A58 F23 KMV
e2*2001/116* 66-110 225/55R17 A01 K1a K1b K2b S02
0323*43-..; 66-110 235/50R17 A01 K1c K2c
e2*2007/46*0013*12-.. 66-110 235/55R17 A01 K1c K2c K3s
- ab Modell 2018
- mit Radhaus-
Verbreiterungen
Dacia Duster (II) 4WD 80-110 215/55R17 K1a K1b K2c A01 A12 A14
SR (SR*H..) 80-110 215/60R17 K1a K1b K2c A21 A56 F24
e2*2001/116* 80-110 225/55R17 K1c K2c KOV S02
0323*43-..; 80-110 235/50R17 K1c K2c
e2*2007/46*0013*12-.. 80-110 235/55R17 K1c K2c K3s
- ab Modell 2018
Dacia Duster (II) 4WD 80-110 215/55R17 A12 A14 A21
SR (SR*H..) 80-110 215/60R17 A56 F24 KMV
e2*2001/116* 80-110 225/55R17 A01 K1a K1b K2b S02
0323*43-..; 80-110 235/50R17 A01 K1c K2c
e2*2007/46*0013*12-.. 80-110 235/55R17 A01 K1c K2c K3s
- ab Modell 2018
- mit Radhaus-
Verbreiterungen
MB Citan / T-Klasse 55-96 205/50R17 A13 T93 A14 A21 A58
MFK 55-96 205/55R17 A33 T91 T95 A60 NoE NoP
e2*2018/858*00015*.. 55-96 215/50R17 A33 T91 T95 R58 V17 S01
55-96 225/45R17 A33 T91 T94
55-96 225/50R17 A01 A12 K1a K1b K2a K2b

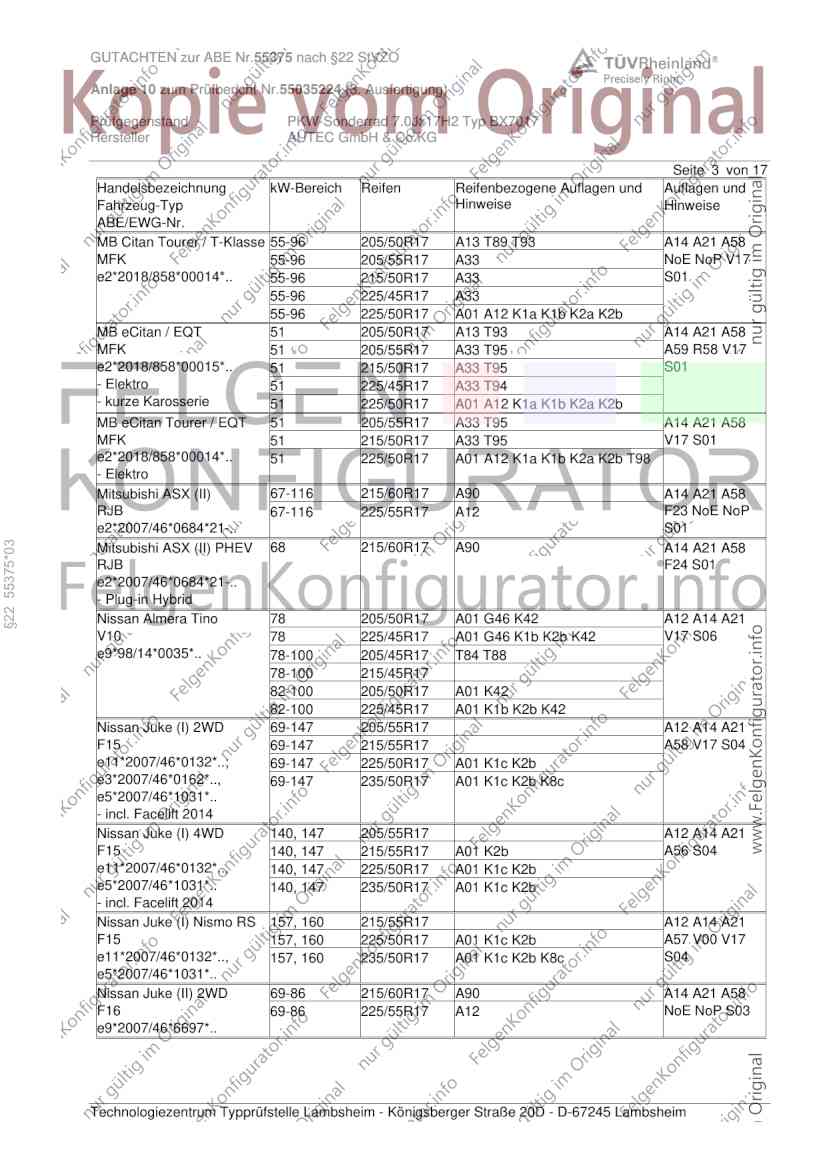

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55375 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55035224 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ BX7017
Hersteller AUTEC GmbH & Co.KG
Seite 3 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
MB Citan Tourer / T-Klasse 55-96 205/50R17 A13 T89 T93 A14 A21 A58
MFK 55-96 205/55R17 A33 NoE NoP V17
e2*2018/858*00014*.. 55-96 215/50R17 A33 S01
55-96 225/45R17 A33
55-96 225/50R17 A01 A12 K1a K1b K2a K2b
MB eCitan / EQT 51 205/50R17 A13 T93 A14 A21 A58
MFK 51 205/55R17 A33 T95 A59 R58 V17
e2*2018/858*00015*.. 51 215/50R17 A33 T95 S01
- Elektro 51 225/45R17 A33 T94
- kurze Karosserie 51 225/50R17 A01 A12 K1a K1b K2a K2b
MB eCitan Tourer / EQT 51 205/55R17 A33 T95 A14 A21 A58
MFK 51 215/50R17 A33 T95 V17 S01
e2*2018/858*00014*.. 51 225/50R17 A01 A12 K1a K1b K2a K2b T98
- Elektro
Mitsubishi ASX (II) 67-116 215/60R17 A90 A14 A21 A58
RJB 67-116 225/55R17 A12 F23 NoE NoP
e2*2007/46*0684*21-.. S01
§22 55375*03
Mitsubishi ASX (II) PHEV 68 215/60R17 A90 A14 A21 A58
RJB F24 S01
e2*2007/46*0684*21-..
- Plug-in Hybrid
Nissan Almera Tino 78 205/50R17 A01 G46 K42 A12 A14 A21
V10 78 225/45R17 A01 G46 K1b K2b K42 V17 S06
e9*98/14*0035*.. 78-100 205/45R17 T84 T88
78-100 215/45R17
82-100 205/50R17 A01 K42
82-100 225/45R17 A01 K1b K2b K42
Nissan Juke (I) 2WD 69-147 205/55R17 A12 A14 A21
F15 69-147 215/55R17 A58 V17 S04
e11*2007/46*0132*..; 69-147 225/50R17 A01 K1c K2b
e3*2007/46*0162*.., 69-147 235/50R17 A01 K1c K2b K8c
e5*2007/46*1031*..
- incl. Facelift 2014
Nissan Juke (I) 4WD 140, 147 205/55R17 A12 A14 A21
F15 140, 147 215/55R17 A01 K2b A56 S04
e11*2007/46*0132*.., 140, 147 225/50R17 A01 K1c K2b
e5*2007/46*1031*.. 140, 147 235/50R17 A01 K1c K2b
- incl. Facelift 2014
Nissan Juke (I) Nismo RS 157, 160 215/55R17 A12 A14 A21
F15 157, 160 225/50R17 A01 K1c K2b A57 V00 V17
e11*2007/46*0132*.., 157, 160 235/50R17 A01 K1c K2b K8c S04
e5*2007/46*1031*..
Nissan Juke (II) 2WD 69-86 215/60R17 A90 A14 A21 A58
F16 69-86 225/55R17 A12 NoE NoP S03
e9*2007/46*6697*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

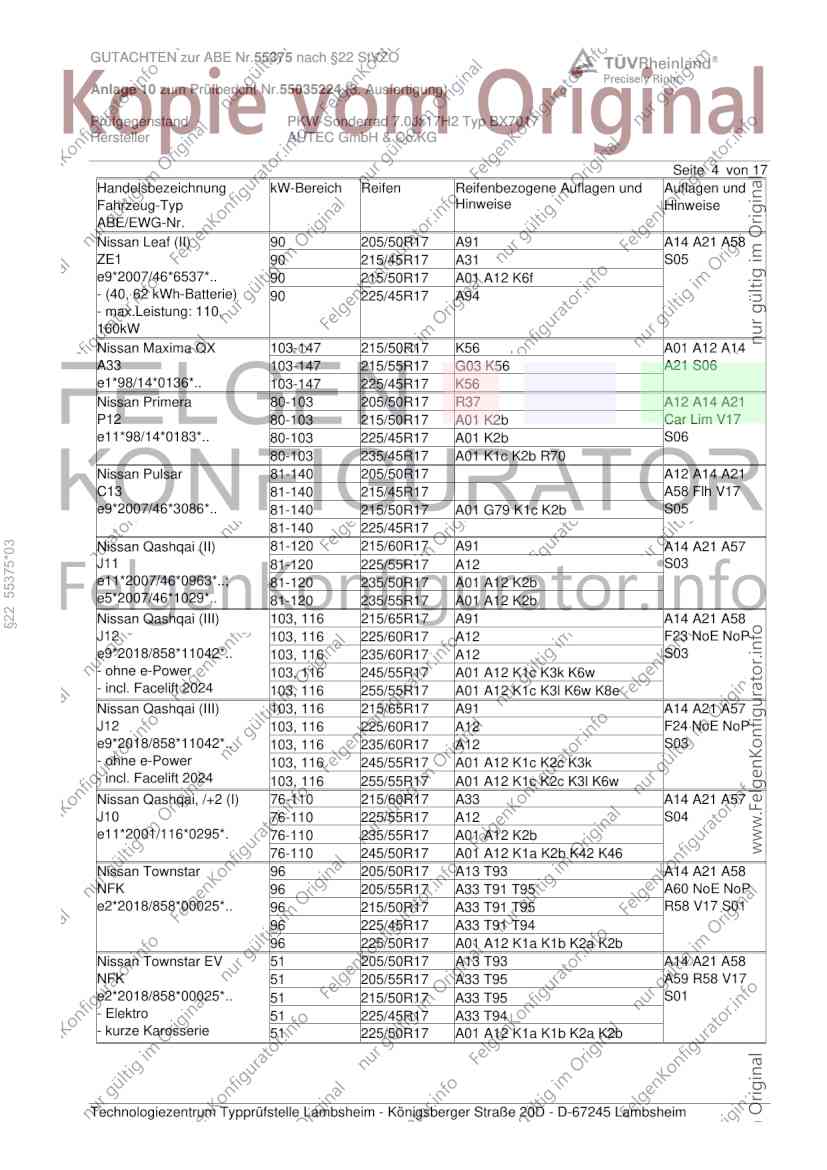

GUTACHTEN zur ABE Nr.55375 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55035224 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ BX7017
Hersteller AUTEC GmbH & Co.KG
Seite 4 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Nissan Leaf (II) 90 205/50R17 A91 A14 A21 A58
ZE1 90 215/45R17 A31 S05
e9*2007/46*6537*.. 90 215/50R17 A01 A12 K6f
- (40, 62 kWh-Batterie) 90 225/45R17 A94
- max.Leistung: 110,
160kW
Nissan Maxima QX 103-147 215/50R17 K56 A01 A12 A14
A33 103-147 215/55R17 G03 K56 A21 S06
e1*98/14*0136*.. 103-147 225/45R17 K56
Nissan Primera 80-103 205/50R17 R37 A12 A14 A21
P12 80-103 215/50R17 A01 K2b Car Lim V17
e11*98/14*0183*.. 80-103 225/45R17 A01 K2b S06
80-103 235/45R17 A01 K1c K2b R70
Nissan Pulsar 81-140 205/50R17 A12 A14 A21
C13 81-140 215/45R17 A58 Flh V17
e9*2007/46*3086*.. 81-140 215/50R17 A01 G79 K1c K2b S05
81-140 225/45R17
Nissan Qashqai (II) 81-120 215/60R17 A91 A14 A21 A57
§22 55375*03
J11 81-120 225/55R17 A12 S03
e11*2007/46*0963*..; 81-120 235/50R17 A01 A12 K2b
e5*2007/46*1029*.. 81-120 235/55R17 A01 A12 K2b
Nissan Qashqai (III) 103, 116 215/65R17 A91 A14 A21 A58
J12 103, 116 225/60R17 A12 F23 NoE NoP
e9*2018/858*11042*.. 103, 116 235/60R17 A12 S03
- ohne e-Power 103, 116 245/55R17 A01 A12 K1c K3k K6w
- incl. Facelift 2024 103, 116 255/55R17 A01 A12 K1c K3l K6w K8e
Nissan Qashqai (III) 103, 116 215/65R17 A91 A14 A21 A57
J12 103, 116 225/60R17 A12 F24 NoE NoP
e9*2018/858*11042*.. 103, 116 235/60R17 A12 S03
- ohne e-Power 103, 116 245/55R17 A01 A12 K1c K2c K3k
- incl. Facelift 2024 103, 116 255/55R17 A01 A12 K1c K2c K3l K6w
Nissan Qashqai, /+2 (I) 76-110 215/60R17 A33 A14 A21 A57
J10 76-110 225/55R17 A12 S04
e11*2001/116*0295*. 76-110 235/55R17 A01 A12 K2b
76-110 245/50R17 A01 A12 K1a K2b K42 K46
Nissan Townstar 96 205/50R17 A13 T93 A14 A21 A58
NFK 96 205/55R17 A33 T91 T95 A60 NoE NoP
e2*2018/858*00025*.. 96 215/50R17 A33 T91 T95 R58 V17 S01
96 225/45R17 A33 T91 T94
96 225/50R17 A01 A12 K1a K1b K2a K2b
Nissan Townstar EV 51 205/50R17 A13 T93 A14 A21 A58
NFK 51 205/55R17 A33 T95 A59 R58 V17
e2*2018/858*00025*.. 51 215/50R17 A33 T95 S01
- Elektro 51 225/45R17 A33 T94
- kurze Karosserie 51 225/50R17 A01 A12 K1a K1b K2a K2b

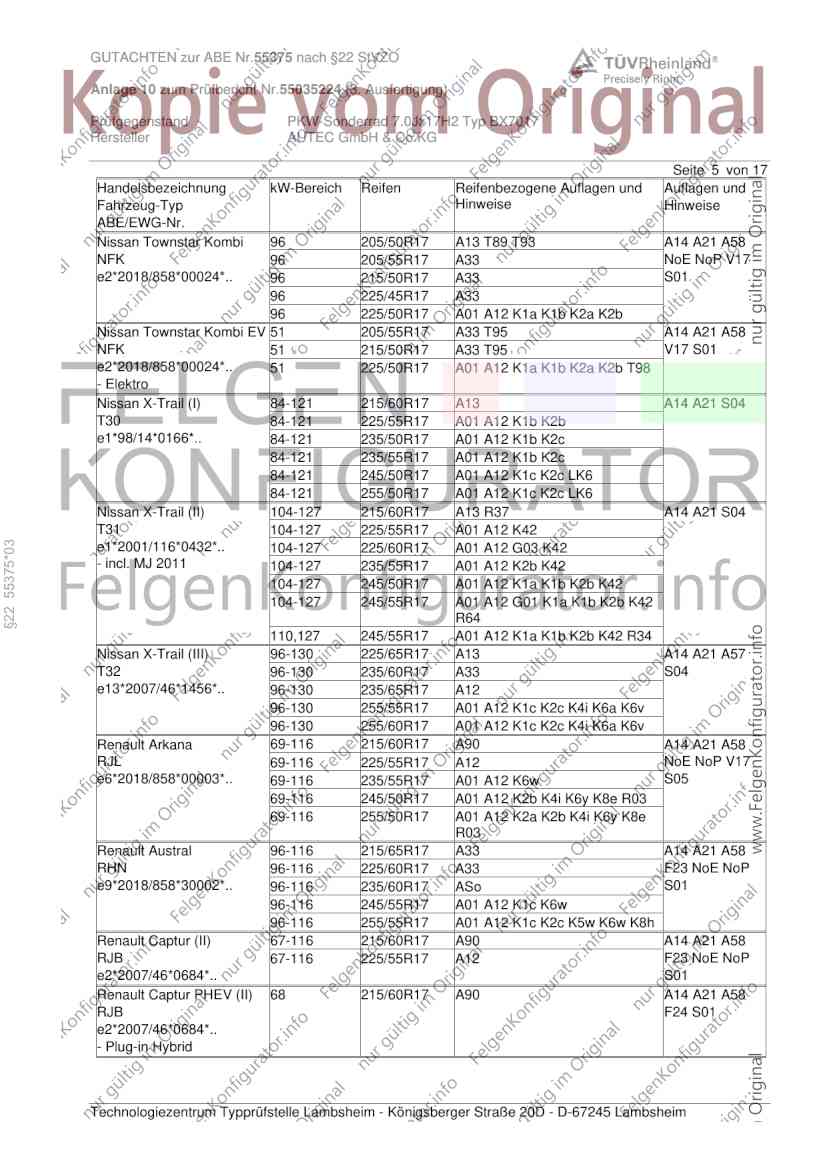

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55375 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55035224 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ BX7017
Hersteller AUTEC GmbH & Co.KG
Seite 5 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Nissan Townstar Kombi 96 205/50R17 A13 T89 T93 A14 A21 A58
NFK 96 205/55R17 A33 NoE NoP V17
e2*2018/858*00024*.. 96 215/50R17 A33 S01
96 225/45R17 A33
96 225/50R17 A01 A12 K1a K1b K2a K2b
Nissan Townstar Kombi EV 51 205/55R17 A33 T95 A14 A21 A58
NFK 51 215/50R17 A33 T95 V17 S01
e2*2018/858*00024*.. 51 225/50R17 A01 A12 K1a K1b K2a K2b T98
- Elektro
Nissan X-Trail (I) 84-121 215/60R17 A13 A14 A21 S04
T30 84-121 225/55R17 A01 A12 K1b K2b
e1*98/14*0166*.. 84-121 235/50R17 A01 A12 K1b K2c
84-121 235/55R17 A01 A12 K1b K2c
84-121 245/50R17 A01 A12 K1c K2c LK6
84-121 255/50R17 A01 A12 K1c K2c LK6
Nissan X-Trail (II) 104-127 215/60R17 A13 R37 A14 A21 S04
T31 104-127 225/55R17 A01 A12 K42
e1*2001/116*0432*..
§22 55375*03
104-127 225/60R17 A01 A12 G03 K42
- incl. MJ 2011 104-127 235/55R17 A01 A12 K2b K42
104-127 245/50R17 A01 A12 K1a K1b K2b K42
104-127 245/55R17 A01 A12 G01 K1a K1b K2b K42
R64
110,127 245/55R17 A01 A12 K1a K1b K2b K42 R34
Nissan X-Trail (III) 96-130 225/65R17 A13 A14 A21 A57
T32 96-130 235/60R17 A33 S04
e13*2007/46*1456*.. 96-130 235/65R17 A12
96-130 255/55R17 A01 A12 K1c K2c K4i K6a K6v
96-130 255/60R17 A01 A12 K1c K2c K4i K6a K6v
Renault Arkana 69-116 215/60R17 A90 A14 A21 A58
RJL 69-116 225/55R17 A12 NoE NoP V17
e6*2018/858*00003*.. 69-116 235/55R17 A01 A12 K6w S05
69-116 245/50R17 A01 A12 K2b K4i K6y K8e R03
69-116 255/50R17 A01 A12 K2a K2b K4i K6y K8e
R03
Renault Austral 96-116 215/65R17 A33 A14 A21 A58
RHN 96-116 225/60R17 A33 F23 NoE NoP
e9*2018/858*30002*.. 96-116 235/60R17 ASo S01
96-116 245/55R17 A01 A12 K1c K6w
96-116 255/55R17 A01 A12 K1c K2c K5w K6w K8h
Renault Captur (II) 67-116 215/60R17 A90 A14 A21 A58
RJB 67-116 225/55R17 A12 F23 NoE NoP
e2*2007/46*0684*.. S01
Renault Captur PHEV (II) 68 215/60R17 A90 A14 A21 A58
RJB F24 S01
e2*2007/46*0684*..
- Plug-in Hybrid
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

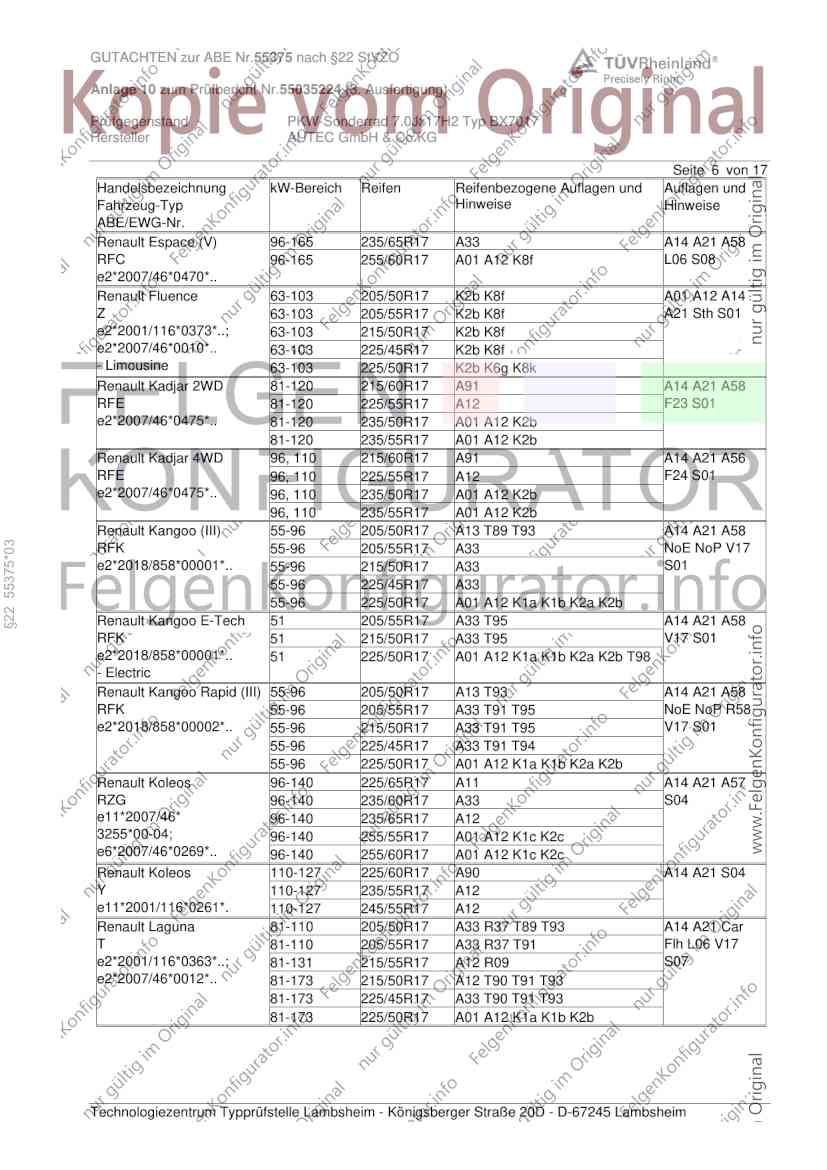

GUTACHTEN zur ABE Nr.55375 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55035224 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ BX7017
Hersteller AUTEC GmbH & Co.KG
Seite 6 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Renault Espace (V) 96-165 235/65R17 A33 A14 A21 A58
RFC 96-165 255/60R17 A01 A12 K8f L06 S08
e2*2007/46*0470*..
Renault Fluence 63-103 205/50R17 K2b K8f A01 A12 A14
Z 63-103 205/55R17 K2b K8f A21 Sth S01
e2*2001/116*0373*..; 63-103 215/50R17 K2b K8f
e2*2007/46*0010*.. 63-103 225/45R17 K2b K8f
- Limousine 63-103 225/50R17 K2b K6g K8k
Renault Kadjar 2WD 81-120 215/60R17 A91 A14 A21 A58
RFE 81-120 225/55R17 A12 F23 S01
e2*2007/46*0475*.. 81-120 235/50R17 A01 A12 K2b
81-120 235/55R17 A01 A12 K2b
Renault Kadjar 4WD 96, 110 215/60R17 A91 A14 A21 A56
RFE 96, 110 225/55R17 A12 F24 S01
e2*2007/46*0475*.. 96, 110 235/50R17 A01 A12 K2b
96, 110 235/55R17 A01 A12 K2b
Renault Kangoo (III) 55-96 205/50R17 A13 T89 T93 A14 A21 A58
§22 55375*03
RFK 55-96 205/55R17 A33 NoE NoP V17
e2*2018/858*00001*.. 55-96 215/50R17 A33 S01
55-96 225/45R17 A33
55-96 225/50R17 A01 A12 K1a K1b K2a K2b
Renault Kangoo E-Tech 51 205/55R17 A33 T95 A14 A21 A58
RFK 51 215/50R17 A33 T95 V17 S01
e2*2018/858*00001*.. 51 225/50R17 A01 A12 K1a K1b K2a K2b T98
- Electric
Renault Kangoo Rapid (III) 55-96 205/50R17 A13 T93 A14 A21 A58
RFK 55-96 205/55R17 A33 T91 T95 NoE NoP R58
e2*2018/858*00002*.. 55-96 215/50R17 A33 T91 T95 V17 S01
55-96 225/45R17 A33 T91 T94
55-96 225/50R17 A01 A12 K1a K1b K2a K2b
Renault Koleos 96-140 225/65R17 A11 A14 A21 A57
RZG 96-140 235/60R17 A33 S04
e11*2007/46* 96-140 235/65R17 A12
3255*00-04; 96-140 255/55R17 A01 A12 K1c K2c
e6*2007/46*0269*.. 96-140 255/60R17 A01 A12 K1c K2c
Renault Koleos 110-127 225/60R17 A90 A14 A21 S04
Y 110-127 235/55R17 A12
e11*2001/116*0261*. 110-127 245/55R17 A12
Renault Laguna 81-110 205/50R17 A33 R37 T89 T93 A14 A21 Car
T 81-110 205/55R17 A33 R37 T91 Flh L06 V17
e2*2001/116*0363*..; 81-131 215/55R17 A12 R09 S07
e2*2007/46*0012*.. 81-173 215/50R17 A12 T90 T91 T93
81-173 225/45R17 A33 T90 T91 T93
81-173 225/50R17 A01 A12 K1a K1b K2b

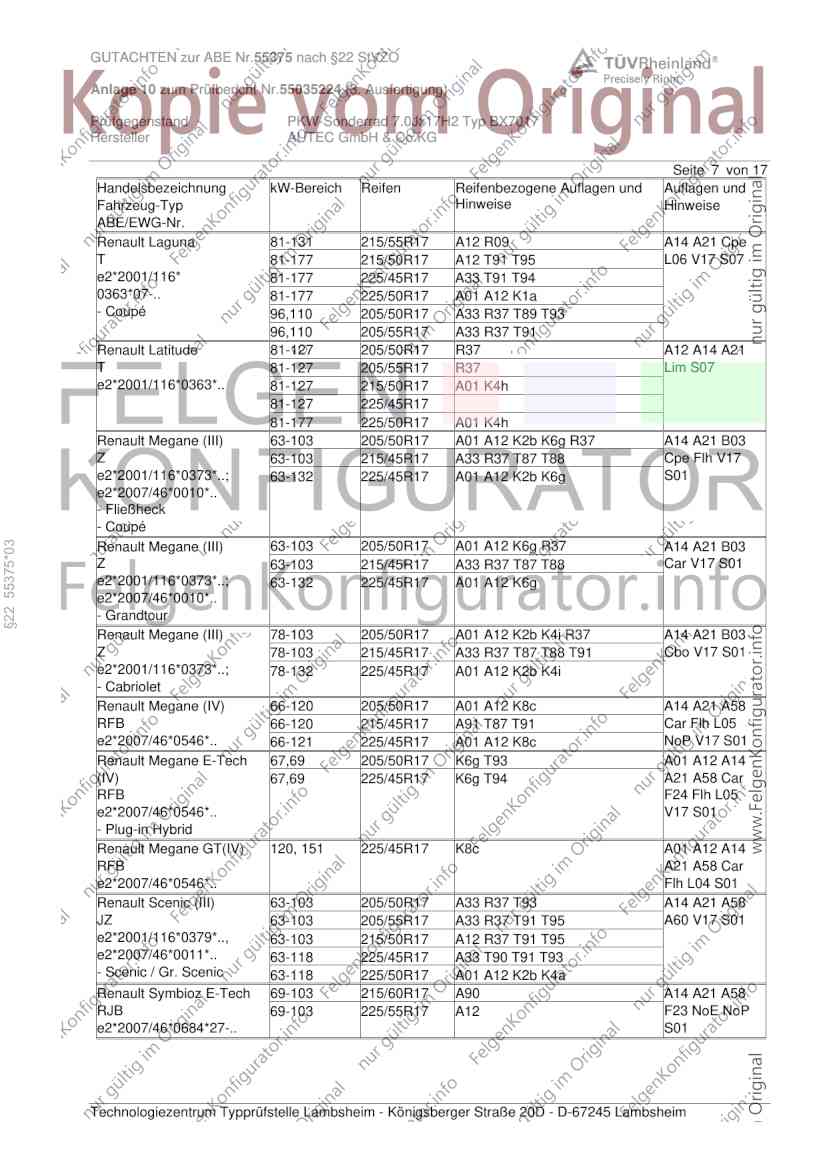

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55375 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55035224 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ BX7017
Hersteller AUTEC GmbH & Co.KG
Seite 7 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Renault Laguna 81-131 215/55R17 A12 R09 A14 A21 Cpe
T 81-177 215/50R17 A12 T91 T95 L06 V17 S07
e2*2001/116* 81-177 225/45R17 A33 T91 T94
0363*07-.. 81-177 225/50R17 A01 A12 K1a
- Coupé 96,110 205/50R17 A33 R37 T89 T93
96,110 205/55R17 A33 R37 T91
Renault Latitude 81-127 205/50R17 R37 A12 A14 A21
T 81-127 205/55R17 R37 Lim S07
e2*2001/116*0363*.. 81-127 215/50R17 A01 K4h
81-127 225/45R17
81-177 225/50R17 A01 K4h
Renault Megane (III) 63-103 205/50R17 A01 A12 K2b K6g R37 A14 A21 B03
Z 63-103 215/45R17 A33 R37 T87 T88 Cpe Flh V17
e2*2001/116*0373*..; 63-132 225/45R17 A01 A12 K2b K6g S01
e2*2007/46*0010*..
- Fließheck
- Coupé
Renault Megane (III) 63-103 205/50R17 A01 A12 K6g R37 A14 A21 B03
§22 55375*03
Z 63-103 215/45R17 A33 R37 T87 T88 Car V17 S01
e2*2001/116*0373*..; 63-132 225/45R17 A01 A12 K6g
e2*2007/46*0010*..
- Grandtour
Renault Megane (III) 78-103 205/50R17 A01 A12 K2b K4i R37 A14 A21 B03
Z 78-103 215/45R17 A33 R37 T87 T88 T91 Cbo V17 S01
e2*2001/116*0373*..; 78-132 225/45R17 A01 A12 K2b K4i
- Cabriolet
Renault Megane (IV) 66-120 205/50R17 A01 A12 K8c A14 A21 A58
RFB 66-120 215/45R17 A91 T87 T91 Car Flh L05
e2*2007/46*0546*.. 66-121 225/45R17 A01 A12 K8c NoP V17 S01
Renault Megane E-Tech 67,69 205/50R17 K6g T93 A01 A12 A14
(IV) 67,69 225/45R17 K6g T94 A21 A58 Car
RFB F24 Flh L05
e2*2007/46*0546*.. V17 S01
- Plug-in Hybrid
Renault Megane GT(IV) 120, 151 225/45R17 K8c A01 A12 A14
RFB A21 A58 Car
e2*2007/46*0546*.. Flh L04 S01
Renault Scenic (III) 63-103 205/50R17 A33 R37 T93 A14 A21 A58
JZ 63-103 205/55R17 A33 R37 T91 T95 A60 V17 S01
e2*2001/116*0379*.., 63-103 215/50R17 A12 R37 T91 T95
e2*2007/46*0011*.. 63-118 225/45R17 A33 T90 T91 T93
- Scenic / Gr. Scenic 63-118 225/50R17 A01 A12 K2b K4a
Renault Symbioz E-Tech 69-103 215/60R17 A90 A14 A21 A58
RJB 69-103 225/55R17 A12 F23 NoE NoP
e2*2007/46*0684*27-.. S01

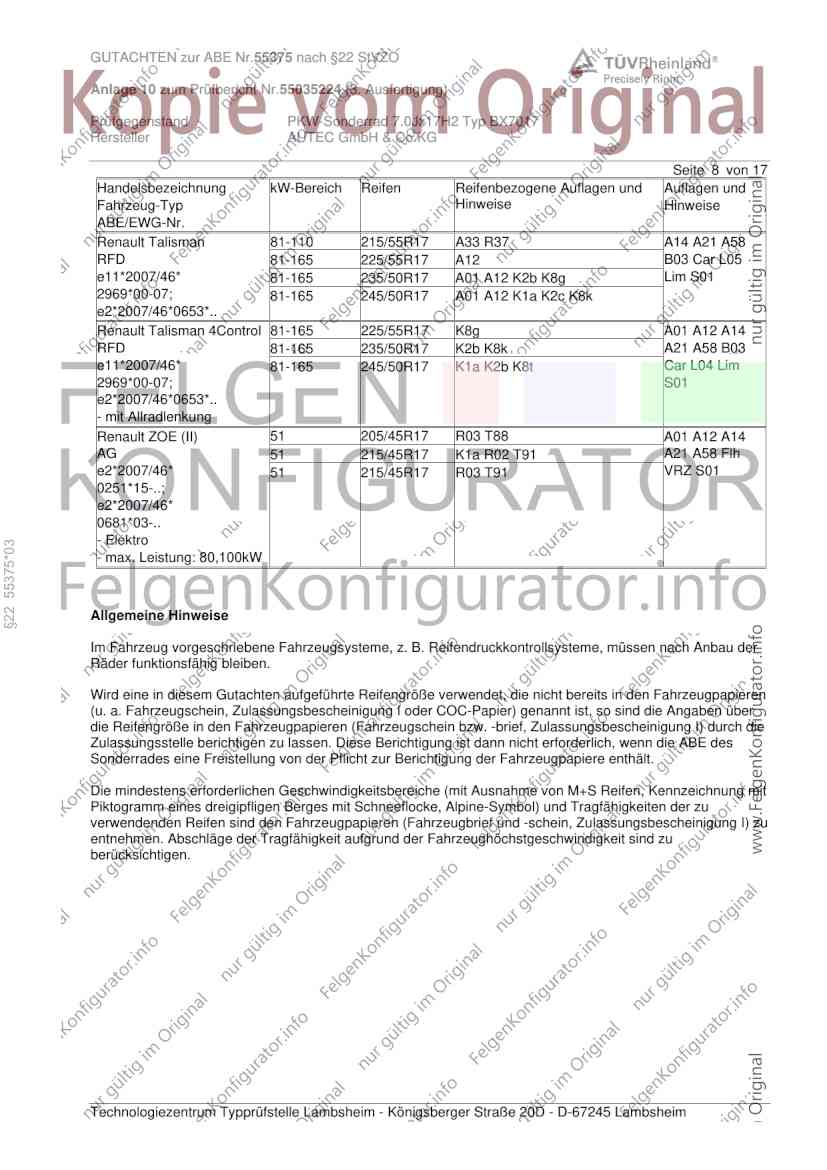

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55375 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55035224 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ BX7017
Hersteller AUTEC GmbH & Co.KG
Seite 8 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Renault Talisman 81-110 215/55R17 A33 R37 A14 A21 A58
RFD 81-165 225/55R17 A12 B03 Car L05
e11*2007/46* 81-165 235/50R17 A01 A12 K2b K8g Lim S01
2969*00-07; 81-165 245/50R17 A01 A12 K1a K2c K8k
e2*2007/46*0653*..
Renault Talisman 4Control 81-165 225/55R17 K8g A01 A12 A14
RFD 81-165 235/50R17 K2b K8k A21 A58 B03
e11*2007/46* 81-165 245/50R17 K1a K2b K8t Car L04 Lim
2969*00-07; S01
e2*2007/46*0653*..
- mit Allradlenkung
Renault ZOE (II) 51 205/45R17 R03 T88 A01 A12 A14
AG 51 215/45R17 K1a R02 T91 A21 A58 Flh
e2*2007/46* 51 215/45R17 R03 T91 VRZ S01
0251*15-..;
e2*2007/46*
0681*03-..
- Elektro
§22 55375*03
- max. Leistung: 80,100kW
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeugpapieren
(u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die Angaben über
die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbescheinigung I) durch die
Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des
Sonderrades eine Freistellung von der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme von M+S Reifen, Kennzeichnung mit
Piktogramm eines dreigipfligen Berges mit Schneeflocke, Alpine-Symbol) und Tragfähigkeiten der zu
verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zulassungsbescheinigung I) zu
entnehmen. Abschläge der Tragfähigkeit aufgrund der Fahrzeughöchstgeschwindigkeit sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55375 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55035224 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ BX7017
Hersteller AUTEC GmbH & Co.KG
Seite 9 von 17
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Veränderungen ist
gesondert zu beurteilen.
§22 55375*03
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollumfang
verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Betrifft Räder ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU) 2019/2144 gelten
(Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU) 2018/858):
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen-Kombination nur
zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben ist (z. B. EU-
Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegenden
ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr
oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage VIIIb zur StVZO zur
Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsabnahme vorzuführen.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen Schneeketten
an den laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Kettenschloss
auftragen, an der Vorderachse verwendet werden.

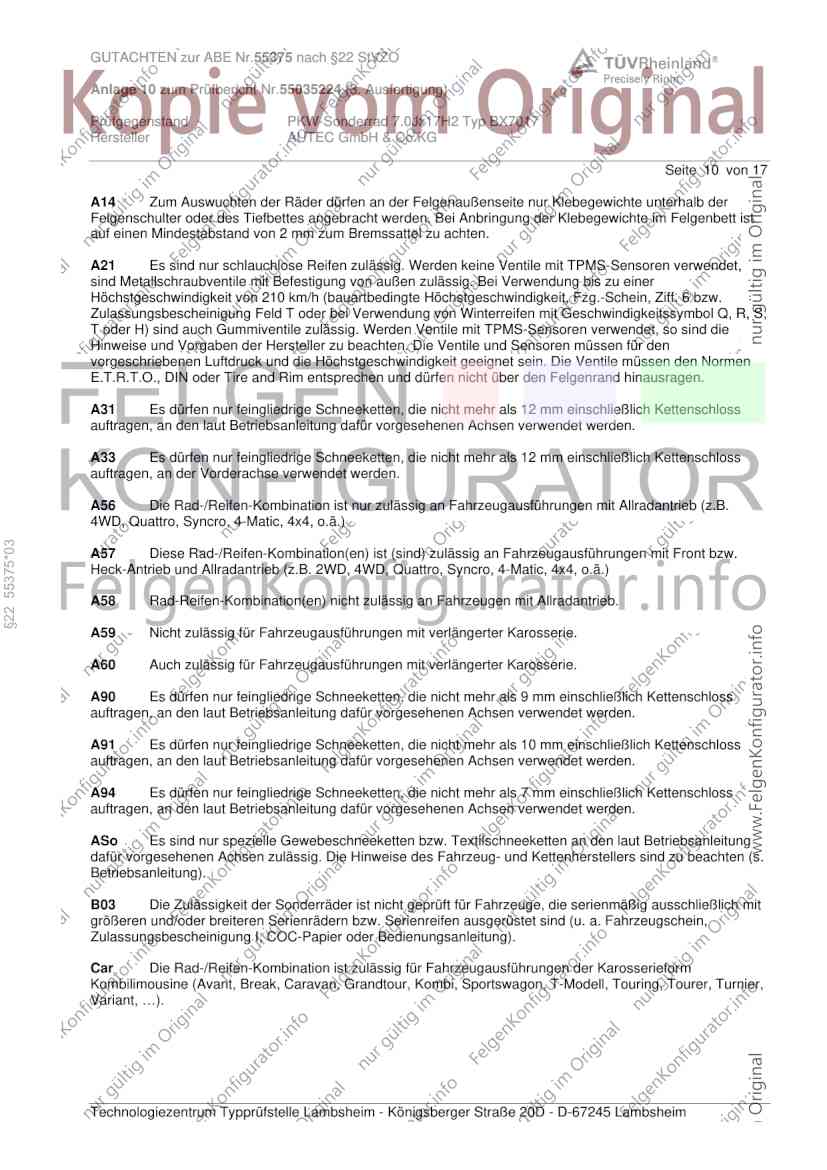

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55375 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55035224 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ BX7017
Hersteller AUTEC GmbH & Co.KG
Seite 10 von 17
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist
auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwendet,
sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6 bzw.
Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeitssymbol Q, R, S,
T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren verwendet, so sind die
Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den
vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile müssen den Normen
E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Felgenrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Kettenschloss
auftragen, an der Vorderachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
§22 55375*03
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw.
Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A94 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 7 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
ASo Es sind nur spezielle Gewebeschneeketten bzw. Textilschneeketten an den laut Betriebsanleitung
dafür vorgesehenen Achsen zulässig. Die Hinweise des Fahrzeug- und Kettenherstellers sind zu beachten (s.
Betriebsanleitung).
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Serienrädern bzw. Serienreifen ausgerüstet sind (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Turnier,
Variant, …).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55375 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55035224 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ BX7017
Hersteller AUTEC GmbH & Co.KG

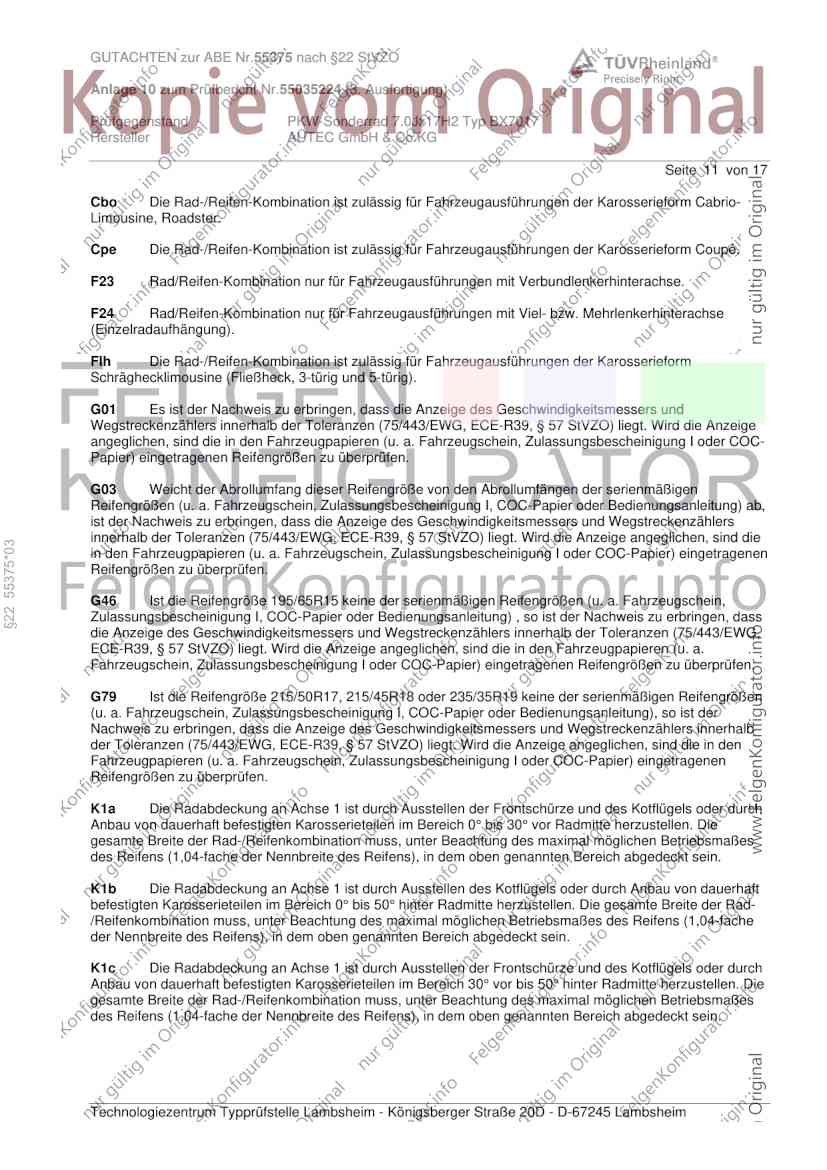

Seite 11 von 17
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cabrio-
Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige
angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) ab,
ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die
§22 55375*03
in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
G46 Ist die Reifengröße 195/65R15 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass
die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG,
ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G79 Ist die Reifengröße 215/50R17, 215/45R18 oder 235/35R19 keine der serienmäßigen Reifengrößen
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb
der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55375 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55035224 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ BX7017
Hersteller AUTEC GmbH & Co.KG

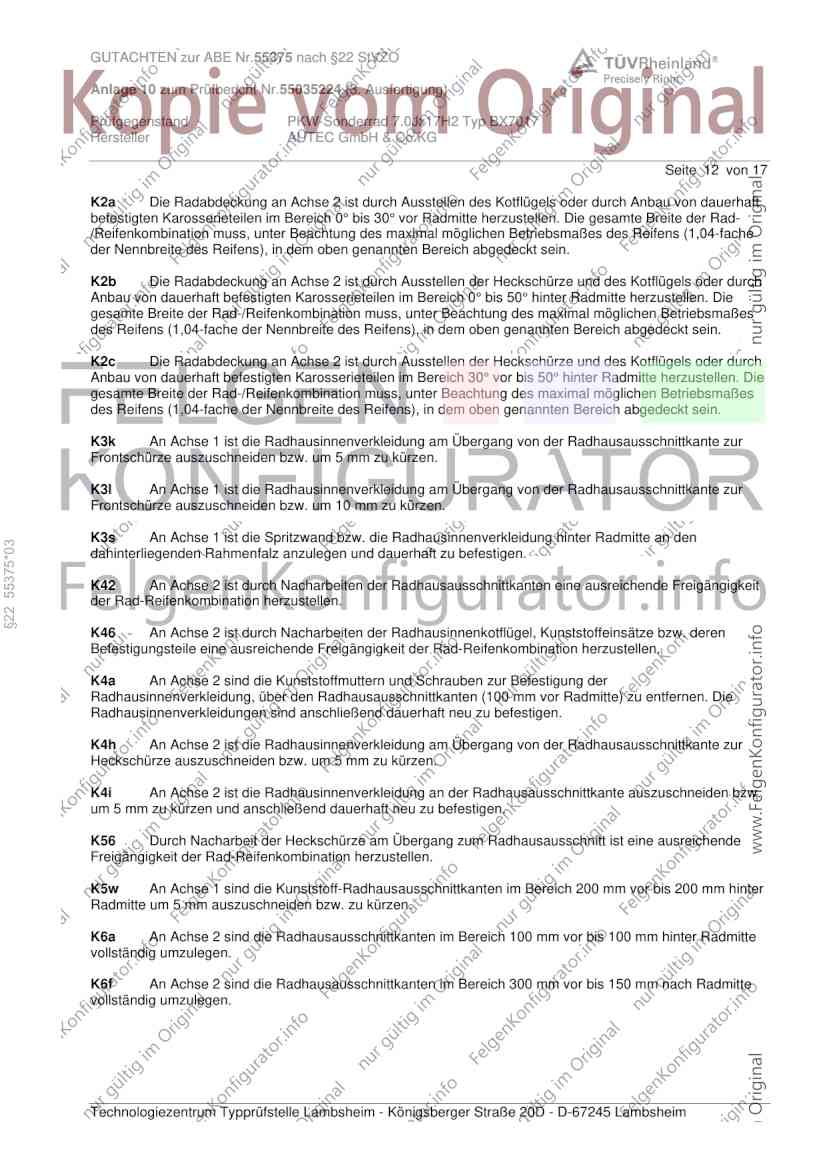

Seite 12 von 17
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K3k An Achse 1 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante zur
Frontschürze auszuschneiden bzw. um 5 mm zu kürzen.
K3l An Achse 1 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante zur
Frontschürze auszuschneiden bzw. um 10 mm zu kürzen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
§22 55375*03
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4a An Achse 2 sind die Kunststoffmuttern und Schrauben zur Befestigung der
Radhausinnenverkleidung, über den Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen. Die
Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante zur
Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden bzw.
um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter Radmitte
vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach Radmitte
vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55375 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55035224 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ BX7017
Hersteller AUTEC GmbH & Co.KG

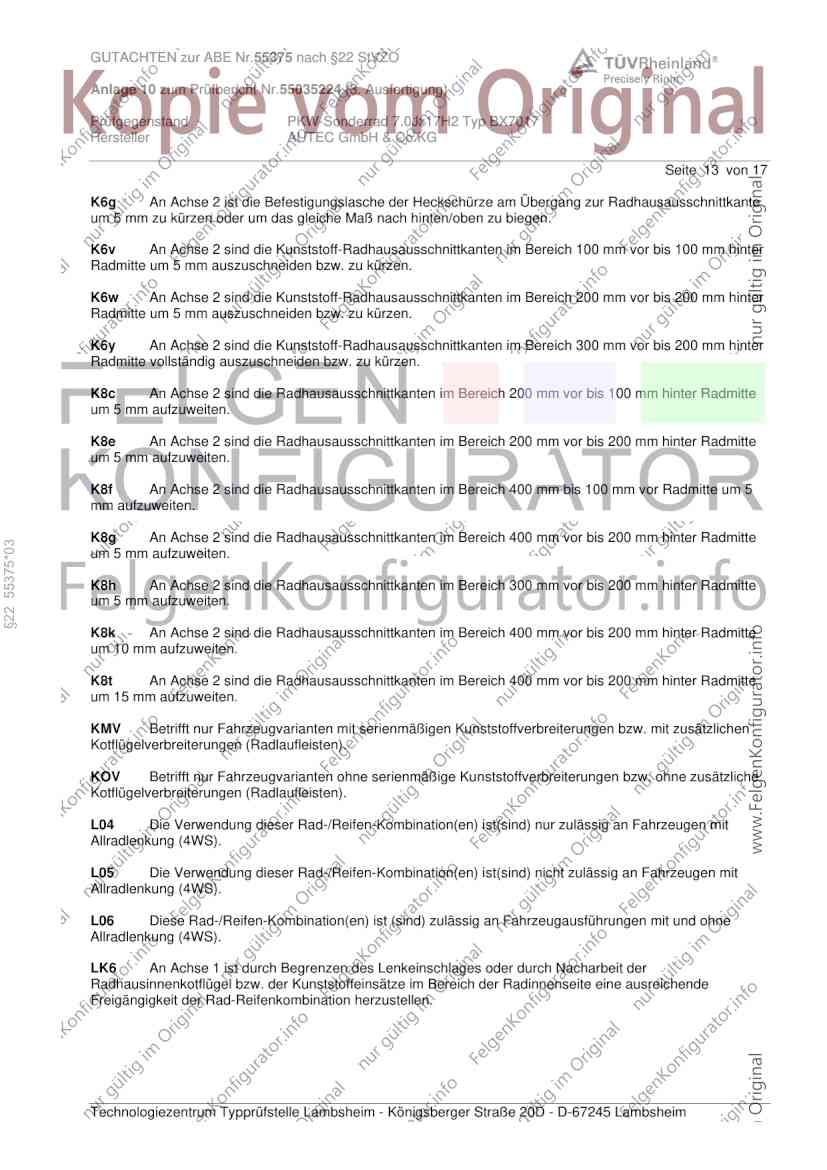

Seite 13 von 17
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausausschnittkante
um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter Radmitte
um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K8f An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm bis 100 mm vor Radmitte um 5
mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter Radmitte
§22 55375*03
um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter Radmitte
um 10 mm aufzuweiten.
K8t An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter Radmitte
um 15 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzlichen
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zusätzliche
Kotflügelverbreiterungen (Radlaufleisten).
L04 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) nur zulässig an Fahrzeugen mit
Allradlenkung (4WS).
L05 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen mit
Allradlenkung (4WS).
L06 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
Allradlenkung (4WS).
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55375 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55035224 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ BX7017
Hersteller AUTEC GmbH & Co.KG

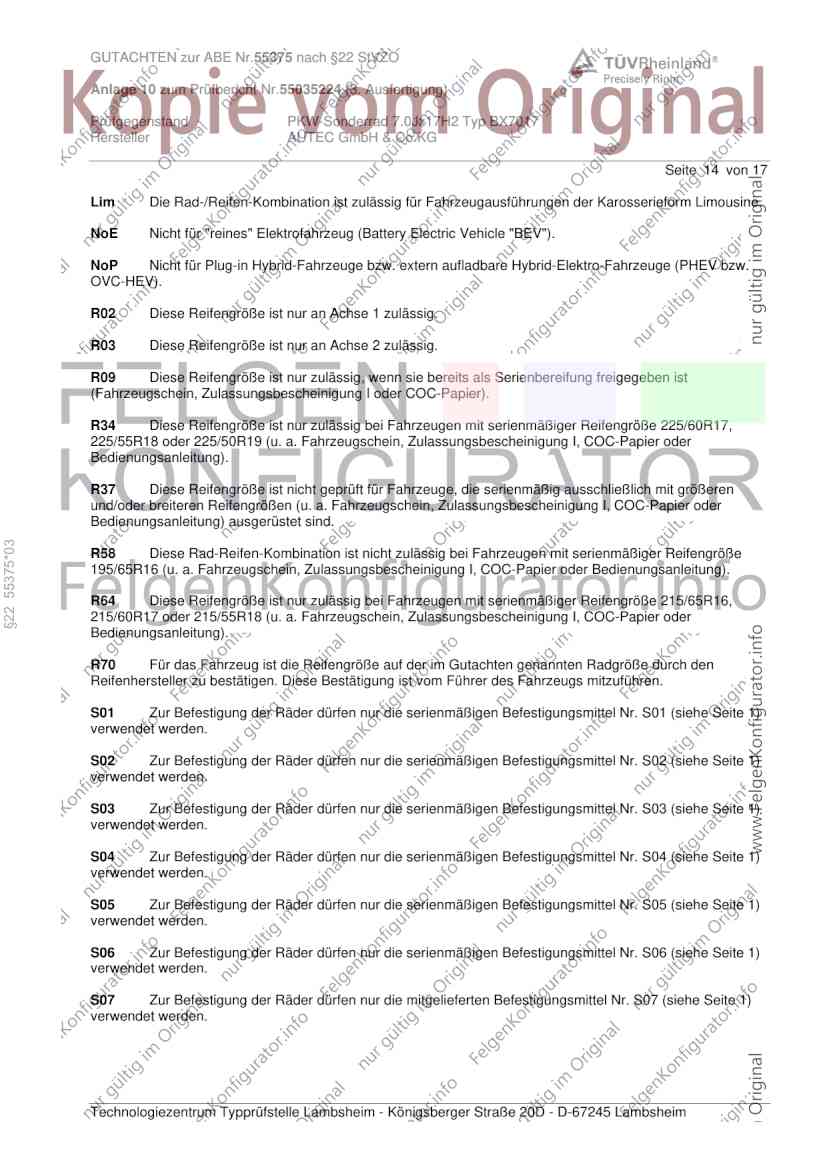

Seite 14 von 17
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Limousine.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw.
OVC-HEV).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R34 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 225/60R17,
225/55R18 oder 225/50R19 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größeren
und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ausgerüstet sind.
§22 55375*03
R58 Diese Rad-Reifen-Kombination ist nicht zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
195/65R16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R64 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 215/65R16,
215/60R17 oder 215/55R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S01 (siehe Seite 1)
verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02 (siehe Seite 1)
verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S03 (siehe Seite 1)
verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S04 (siehe Seite 1)
verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S05 (siehe Seite 1)
verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S06 (siehe Seite 1)
verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe Seite 1)
verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55375 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55035224 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ BX7017
Hersteller AUTEC GmbH & Co.KG

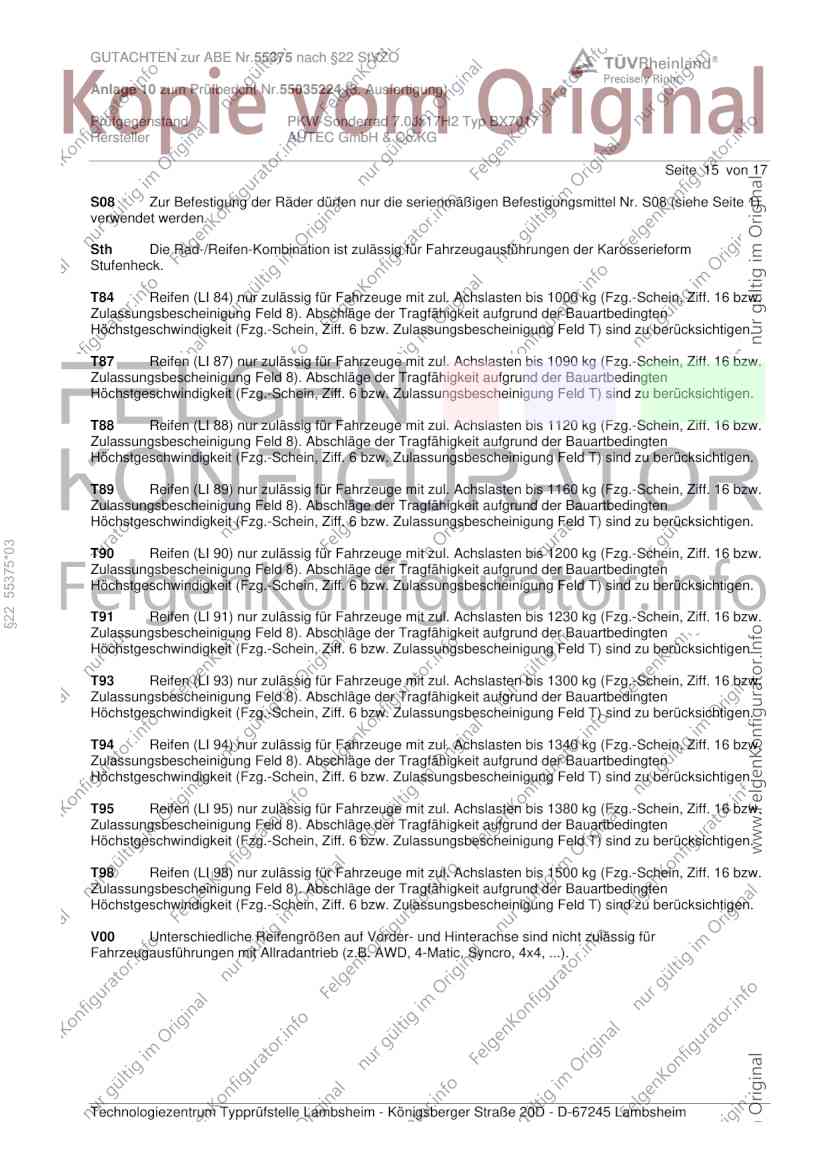

Seite 15 von 17
S08 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S08 (siehe Seite 1)
verwendet werden.
Sth Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
§22 55375*03
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4, ...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55375 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55035224 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ BX7017
Hersteller AUTEC GmbH & Co.KG

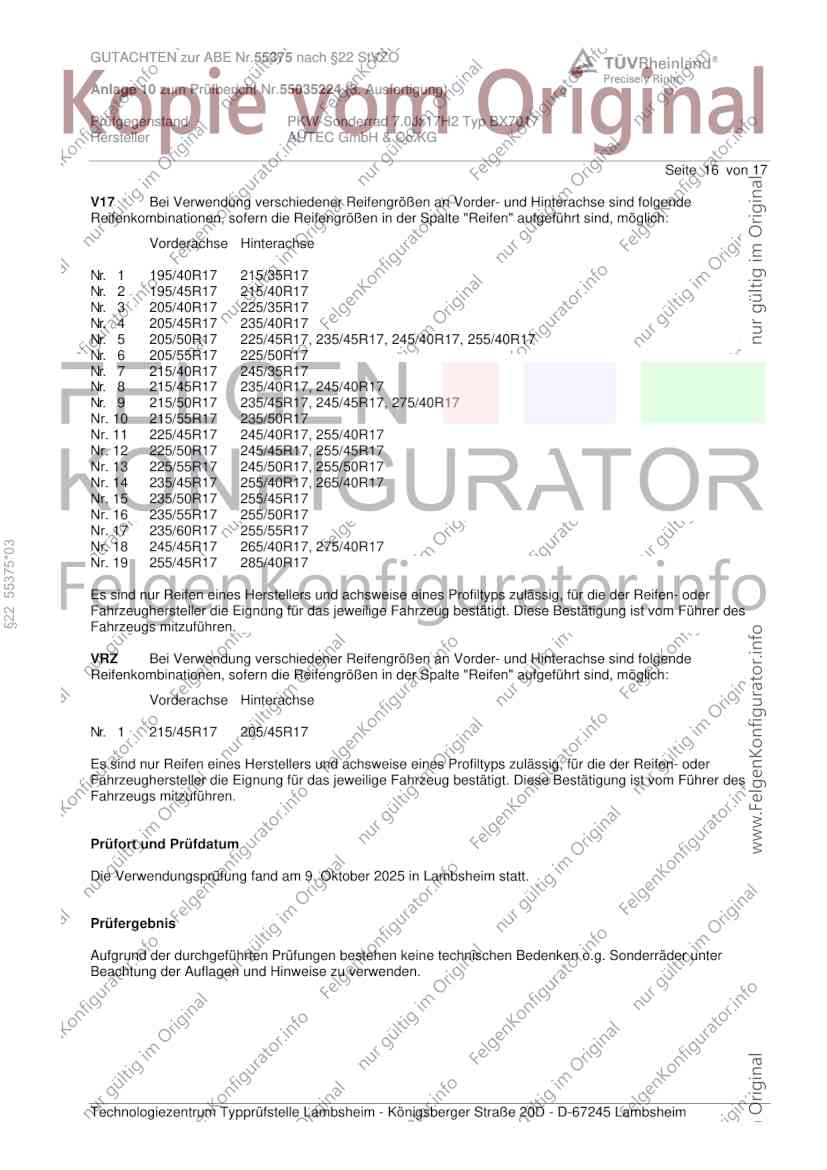

Seite 16 von 17
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/45R17 255/40R17, 265/40R17
Nr. 15 235/50R17 255/45R17
Nr. 16 235/55R17 255/50R17
Nr. 17 235/60R17 255/55R17
Nr. 18 245/45R17 265/40R17, 275/40R17
§22 55375*03
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
VRZ Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/45R17 205/45R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 9. Oktober 2025 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55375 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55035224 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ BX7017
Hersteller AUTEC GmbH & Co.KG
Seite 17 von 17
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den heute
gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende
Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 17 und gilt für Sonderräder ab Herstellungsdatum Mai 2024.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am
Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim für
die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das
Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 9. Oktober 2025
Kocher 00456903.DOCX
§22 55375*03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
