GUTACHTEN zur ECE R124 000627
Anlage 1 zum Gutachten Nr. 55060514 (1. Ausfertigung)
Prüfgegenstand PKW-Nachrüstrad 6.5Jx16H2 Typ SE6516
Hersteller AUTEC GmbH & Co. KG
Seite 1 von 4
Prüfgegenstand
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
43 SE6516 LK108 / ohne Ring 5/108/63,4 50 705 2250
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Mutter M12x1,5 Kegel 60° 130 -
S03 nur Serien-Mutter M14x1,5 Kegel 60° 140 -
der Aluminium Serien-Räder
Verwendungsbereich
Hersteller Ford
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford C-Max 70-134 205/55R16 ECE A13 0A1 A04 A05
(Compact) 70-134 215/55R16 ECE A33 A09 A16 A21
DXA A63 B02 S02
e13*2007/46*1103*..
Ford Focus 63-134 215/55R16 ECE A33 0A1 A04 A05
DYB A09 A16 A21
e13*2007/46*1138*.. A63 Car Flh
Lim S02
Ford Focus Cabrio 74-107 205/55R16 ECE A33 0A1 A04 A05
DB3 A09 A16 A21
e13*2001/116*0157*. A63 B02 Cbo
S02
Ford Focus ST 184 215/55R16 ECE A33 M+S 0A1 A04 A05
DYB A09 A16 A21
e13*2007/46*1138*.. A63 Car Flh
S02
Ford Galaxy 74-149 215/60R16 ECE A33 T94 T95 0A1 A04 A05
WA6 A07 A09 A16
e13*2001/116*0185*. A21 A63 B02
S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ECE R124 000627
Anlage 1 zum Gutachten Nr. 55060514 (1. Ausfertigung)
Prüfgegenstand PKW-Nachrüstrad 6.5Jx16H2 Typ SE6516
Hersteller AUTEC GmbH & Co. KG

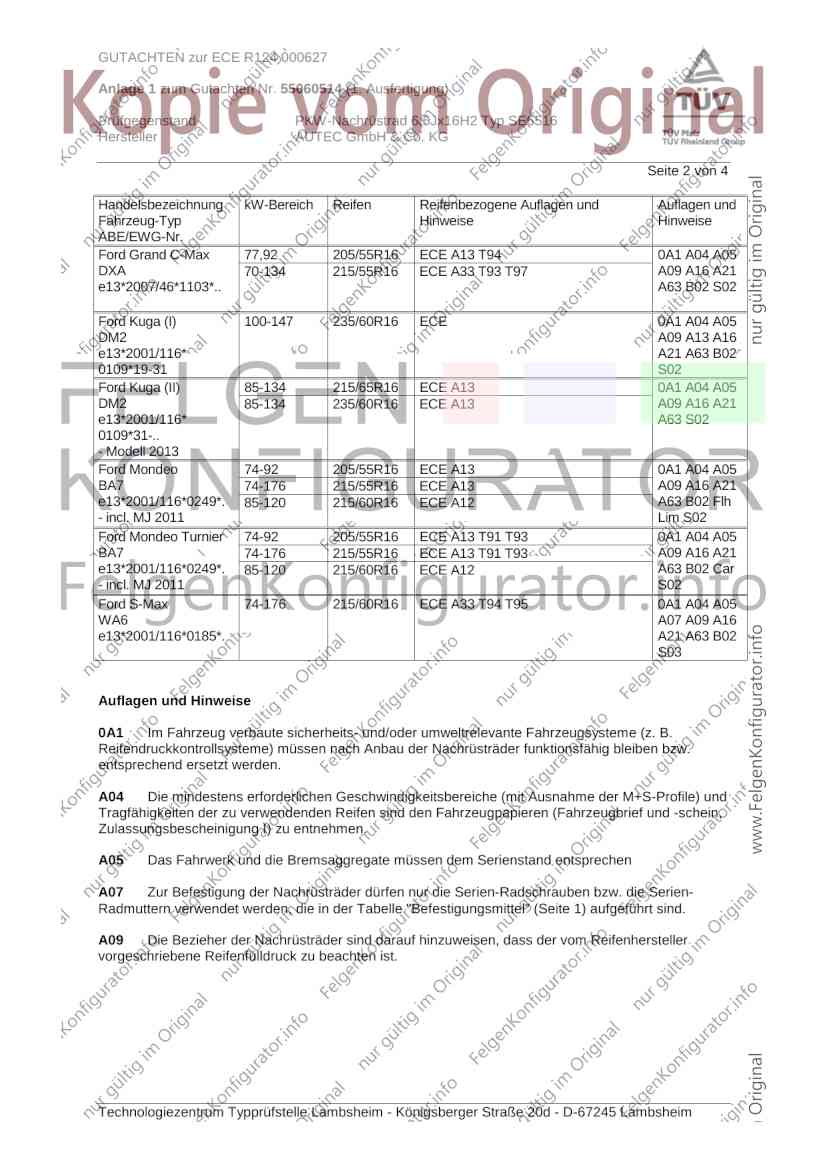

Seite 2 von 4
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Grand C-Max 77,92 205/55R16 ECE A13 T94 0A1 A04 A05
DXA 70-134 215/55R16 ECE A33 T93 T97 A09 A16 A21
e13*2007/46*1103*.. A63 B02 S02
Ford Kuga (I) 100-147 235/60R16 ECE 0A1 A04 A05
DM2 A09 A13 A16
e13*2001/116* A21 A63 B02
0109*19-31 S02
Ford Kuga (II) 85-134 215/65R16 ECE A13 0A1 A04 A05
DM2 85-134 235/60R16 ECE A13 A09 A16 A21
e13*2001/116* A63 S02
0109*31-..
- Modell 2013
Ford Mondeo 74-92 205/55R16 ECE A13 0A1 A04 A05
BA7 74-176 215/55R16 ECE A13 A09 A16 A21
e13*2001/116*0249*. 85-120 215/60R16 ECE A12 A63 B02 Flh
- incl. MJ 2011 Lim S02
Ford Mondeo Turnier 74-92 205/55R16 ECE A13 T91 T93 0A1 A04 A05
BA7 74-176 215/55R16 ECE A13 T91 T93 A09 A16 A21
e13*2001/116*0249*. 85-120 215/60R16 ECE A12 A63 B02 Car
- incl. MJ 2011 S02
Ford S-Max 74-176 215/60R16 ECE A33 T94 T95 0A1 A04 A05
WA6 A07 A09 A16
e13*2001/116*0185*. A21 A63 B02
S03
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Nachrüsträder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen.
A05 Das Fahrwerk und die Bremsaggregate müssen dem Serienstand entsprechen
A07 Zur Befestigung der Nachrüsträder dürfen nur die Serien-Radschrauben bzw. die Serien-
Radmuttern verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A09 Die Bezieher der Nachrüsträder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ECE R124 000627
Anlage 1 zum Gutachten Nr. 55060514 (1. Ausfertigung)
Prüfgegenstand PKW-Nachrüstrad 6.5Jx16H2 Typ SE6516
Hersteller AUTEC GmbH & Co. KG
Seite 3 von 4
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A16 Zum Auswuchten der Nachrüsträder dürfen an der Felgeninnenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist
auf einen Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
ECE Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der
Fahrzeugpapiere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung
dieser Reifengröße zu beachten.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
S02 Zur Befestigung der Nachrüsträder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ECE R124 000627
Anlage 1 zum Gutachten Nr. 55060514 (1. Ausfertigung)
Prüfgegenstand PKW-Nachrüstrad 6.5Jx16H2 Typ SE6516
Hersteller AUTEC GmbH & Co. KG

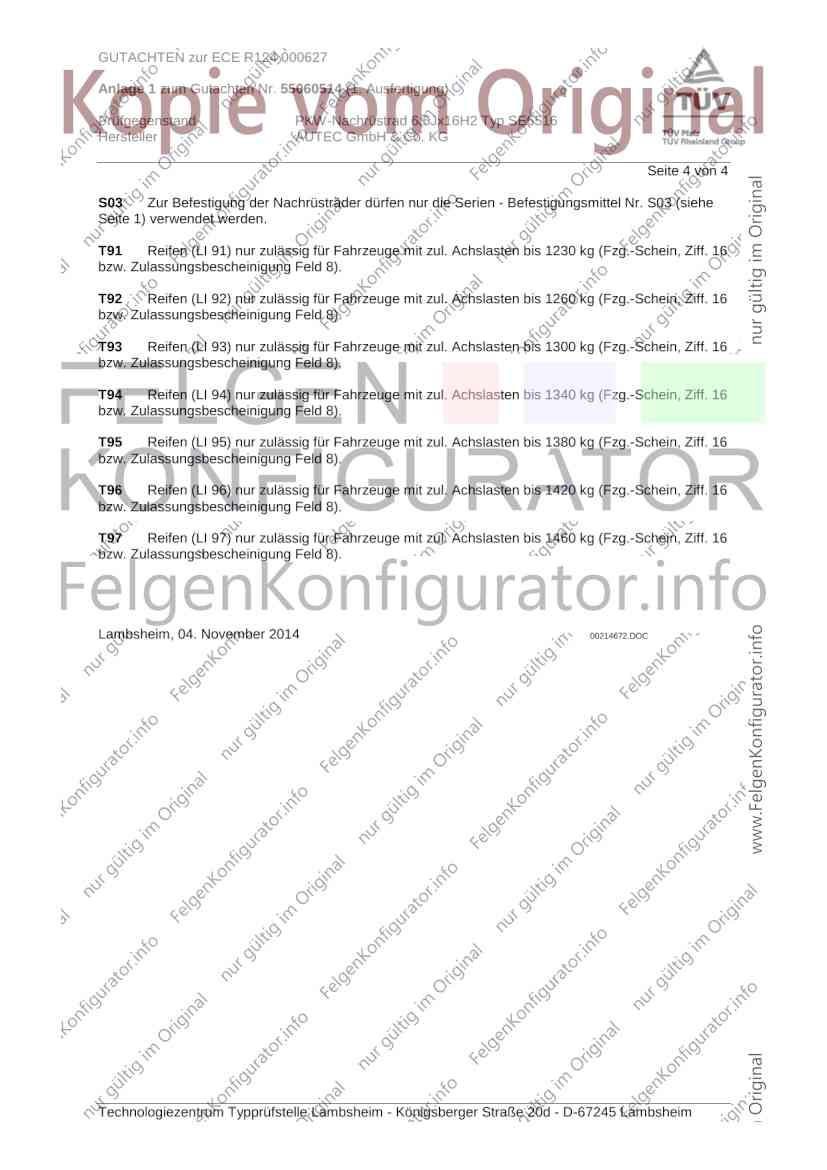

Seite 4 von 4
S03 Zur Befestigung der Nachrüsträder dürfen nur die Serien - Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Lambsheim, 04. November 2014 00214672.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
