GUTACHTEN zur ECE R124 000627
Anlage 1 zum Gutachten Nr. 55060514 (3. Ausfertigung)
Prüfgegenstand PKW-Nachrüstrad 6.5Jx16H2 Typ SE6516
Hersteller AUTEC GmbH & Co. KG
Seite 1 von 4
Prüfgegenstand PKW-Nachrüstrad
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
43 SE6516 LK108 / ohne Ring 5/108/63,4 50 705 2250
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Mutter M12x1,5 (mit Kappe) Kegel 60° 140 -
S03 Mutter M12x1,5 (mit Kappe) Kegel 60° 130 -
S04 Serien-Mutter M14x1,5 Kegel 60° 140 -
der Serien-Leichtmetallräder
S05 Mutter M12x1,5 (mit Kappe) Kegel 60° 135 -
Verwendungsbereich
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford C-Max 63-134 205/55R16 A13 ECE A16 A21 B02
(Compact) 63-134 215/55R16 A33 ECE S03
DXA
e13*2007/46*1103*..
- incl. Facelift 2015
Ford Focus 63-134 205/55R16 A13 ECE A16 A21 Car
DYB 63-134 215/55R16 A33 ECE Flh Lim S03
e13*2007/46*1138*..
- incl. Facelift 2014
Ford Focus Cabrio 74-107 205/55R16 A33 ECE A16 A21 B02
DB3 Cbo S03
e13*2001/116*0157*.
Ford Focus ST 136, 184 215/55R16 A33 ECE M+S A16 A21 Car
DYB Flh S03
e13*2007/46*1138*..
- incl. Facelift 2015
Ford Galaxy (II) 74-149 215/60R16 A33 ECE 141 A07 A16 A21
WA6 B02 S04
e13*2001/116*
0185*00-23
Ford Grand C-Max 70-134 205/55R16 A13 ECE A16 A21 B02
DXA 70-134 215/55R16 A33 ECE S03
e13*2007/46*1103*..
- incl. Facelift 2015
Ford Kuga (I) 100-147 235/60R16 A13 ECE A16 A21 B02
DM2 S03
e13*2001/116*
0109*19-31
Ford Kuga (II) 85-134 215/65R16 A13 ECE A16 A21 A57
DM2 85-134 235/60R16 A13 ECE S05
e13*2001/116*
0109*31-..
- ab Modell 2013
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ECE R124 000627
Anlage 1 zum Gutachten Nr. 55060514 (3. Ausfertigung)
Prüfgegenstand PKW-Nachrüstrad 6.5Jx16H2 Typ SE6516
Hersteller AUTEC GmbH & Co. KG

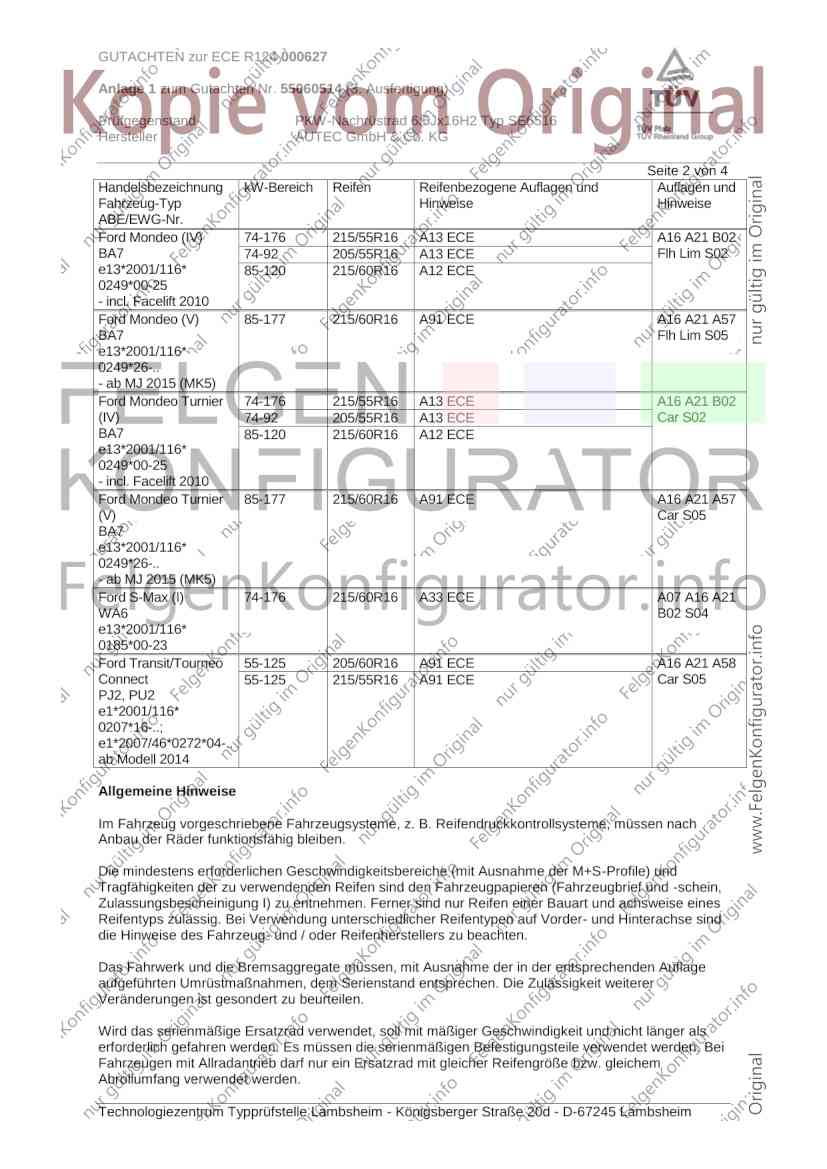

Seite 2 von 4
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Mondeo (IV) 74-176 215/55R16 A13 ECE A16 A21 B02
BA7 74-92 205/55R16 A13 ECE Flh Lim S02
e13*2001/116* 85-120 215/60R16 A12 ECE
0249*00-25
- incl. Facelift 2010
Ford Mondeo (V) 85-177 215/60R16 A91 ECE A16 A21 A57
BA7 Flh Lim S05
e13*2001/116*
0249*26-..
- ab MJ 2015 (MK5)
Ford Mondeo Turnier 74-176 215/55R16 A13 ECE A16 A21 B02
(IV) 74-92 205/55R16 A13 ECE Car S02
BA7 85-120 215/60R16 A12 ECE
e13*2001/116*
0249*00-25
- incl. Facelift 2010
Ford Mondeo Turnier 85-177 215/60R16 A91 ECE A16 A21 A57
(V) Car S05
BA7
e13*2001/116*
0249*26-..
- ab MJ 2015 (MK5)
Ford S-Max (I) 74-176 215/60R16 A33 ECE A07 A16 A21
WA6 B02 S04
e13*2001/116*
0185*00-23
Ford Transit/Tourneo 55-125 205/60R16 A91 ECE A16 A21 A58
Connect 55-125 215/55R16 A91 ECE Car S05
PJ2, PU2
e1*2001/116*
0207*16-..;
e1*2007/46*0272*04-..
ab Modell 2014
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ECE R124 000627
Anlage 1 zum Gutachten Nr. 55060514 (3. Ausfertigung)
Prüfgegenstand PKW-Nachrüstrad 6.5Jx16H2 Typ SE6516
Hersteller AUTEC GmbH & Co. KG

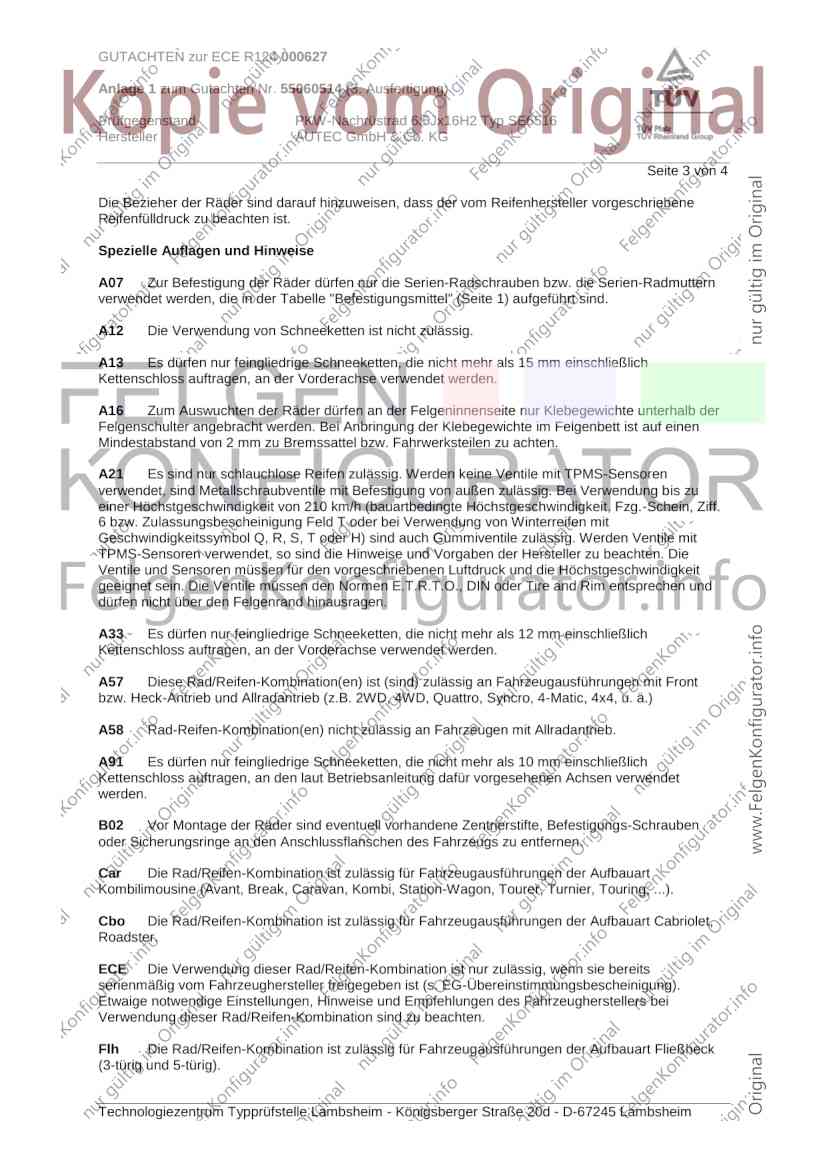

Seite 3 von 4
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A07 Zur Befestigung der Räder dürfen nur die Serien-Radschrauben bzw. die Serien-Radmuttern
verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
ECE Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn sie bereits
serienmäßig vom Fahrzeughersteller freigegeben ist (s. EG-Übereinstimmungsbescheinigung).
Etwaige notwendige Einstellungen, Hinweise und Empfehlungen des Fahrzeugherstellers bei
Verwendung dieser Rad/Reifen-Kombination sind zu beachten.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ECE R124 000627
Anlage 1 zum Gutachten Nr. 55060514 (3. Ausfertigung)
Prüfgegenstand PKW-Nachrüstrad 6.5Jx16H2 Typ SE6516
Hersteller AUTEC GmbH & Co. KG

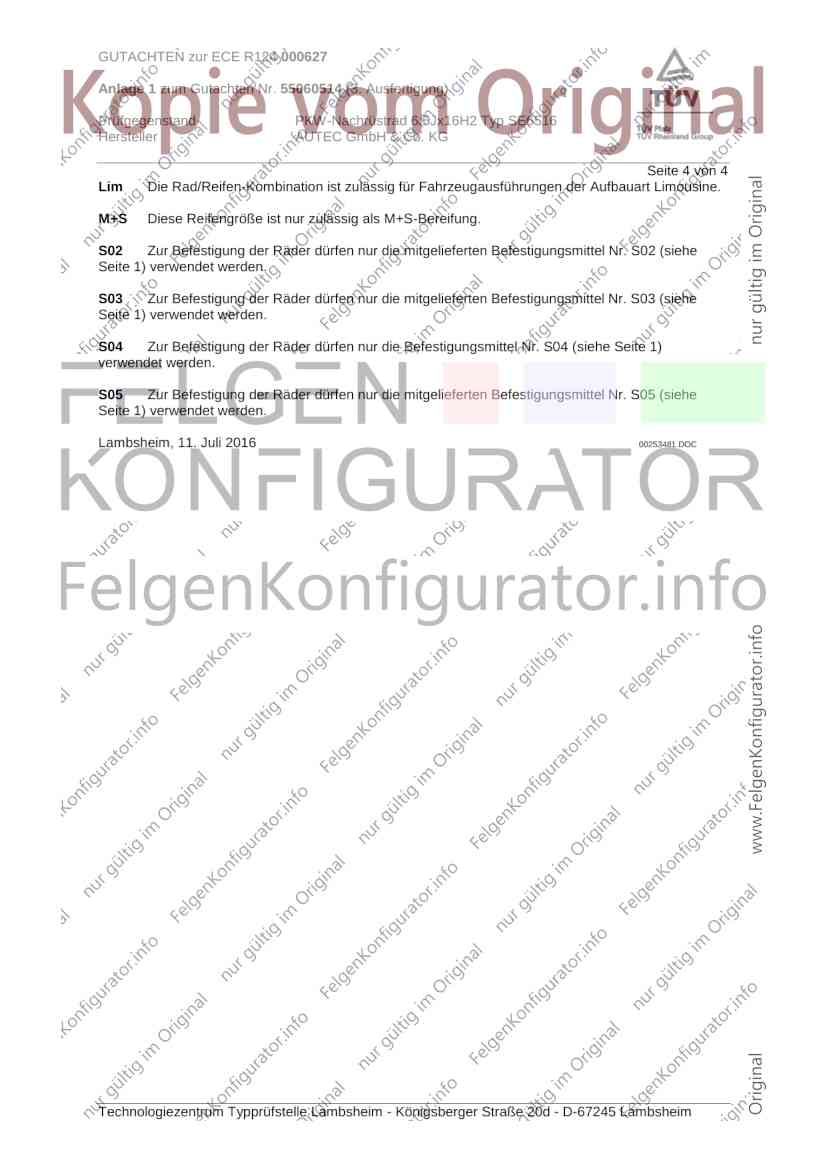

Seite 4 von 4
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die Befestigungsmittel Nr. S04 (siehe Seite 1)
verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
Lambsheim, 11. Juli 2016 00253481.DOC
