GUTACHTEN zur ABE Nr.54580 nach §22 StVZO
Prüfbericht Nr.55057322 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5Jx18H2 Typ U8518
Hersteller AUTEC GmbH & Co.KG
Seite 1 von 3
Auftraggeber AUTEC GmbH & Co. KG
Ziegeleistraße 25
67105 Schifferstadt
QM-Nr.: 01 102 2301065
Prüfgegenstand PKW-Sonderrad
Typ U8518
Radgröße 8.5Jx18H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
Lochkreis- (mm)/ press- last (kg) umfang Herstell-
Mittenloch-ø tiefe (mm) datum
(mm) (mm)
61 U8518 LK112/ohne Ring 5/112/57,1 56 950 2300 1/2023
51 U8518 LK112/ohne Ring 5/112/66,6 50 850 2300 9/2022
51 U8518 LK112/ohne Ring 5/112/66,6 50 850 2300 9/2022
46 U8518 LK112/ohne Ring 5/112/66,7 36 1010 2300 9/2022
55 U8518 LK114,3/ohne Ring 5/114,3/64,2 40 760 2200 9/2022
§22 54580*05
Kennzeichnung
KBA-Nummer 54580
Herstellerzeichen AUTEC Germany
Radtyp und Ausführung U8518 (s.o.)
Radgröße 8.5Jx18H2
Einpreßtiefe ET.. (s.o.)
Gießereikennzeichen ww. CVR, LHT
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für Kraftfahrzeuge und
ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54580 nach §22 StVZO
Prüfbericht Nr.55057322 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5Jx18H2 Typ U8518
Hersteller AUTEC GmbH & Co.KG
Seite 2 von 3
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Ausführung Anschluß Ein- Radlast Abroll- Ver- Datum Ort
press- (kg) umfang fahr-
tiefe (mm) en
(mm)
61 5/112/57,1 56 950 2300 FE 02/2023 TZT Lambsheim
51 5/112/66,5 50 850 2300 FE 10/2022 TZT Lambsheim
46 5/112/66,6 36 1010 2300 FE 10/2022 TZT Lambsheim
46 5/112/66,6 36 1010 2300 FE 08/2023 TZT Lambsheim
55 5/114,3/64,2 40 640 2100 FE 10/2022 TZT Lambsheim
55 5/114,3/64,2 40 760 2200 FE 03/2026 TZT Lambsheim
ZnO=Zinkoxydpaste
FE=Farbeindringverfahren
Folgende Testdaten liegen der Impactprüfung zugrunde:
Ausführung Anschluß Ein- Radlast Reifengröße Datum Ort
press- (kg)
tiefe
§22 54580*05
(mm)
51 5/112/66,5 50 850 215/35R18 10/2022 TZT Lambsheim
46 5/112/66,6 36 1010 215/35R18 10/2022 TZT Lambsheim
55 5/114,3/64,2 40 640 215/35R18 10/2022 TZT Lambsheim
61 5/112/57,1 56 950 215/35R18 02/2023 TZT Lambsheim
46 5/112/66,6 36 1010 215/35R18 08/2023 TZT Lambsheim
55 5/114,3/64,2 40 760 215/35R18 03/2026 TZT Lambsheim
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Ausführung Anschluß Ein- Radlast Reifengröße Ver- Datum Ort
press- (kg) fahr-
tiefe en
(mm)
51 5/112/66,5 50 1010 285/65R18 FE 10/2022 TZT Lambsheim
46 5/112/66,6 36 1010 285/65R18 FE 10/2022 TZT Lambsheim
46 5/112/66,6 36 1010 285/65R18 FE 08/2023 TZT Lambsheim
ZnO=Zinkoxydpaste
FE=Farbeindringverfahren
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps sind die
folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

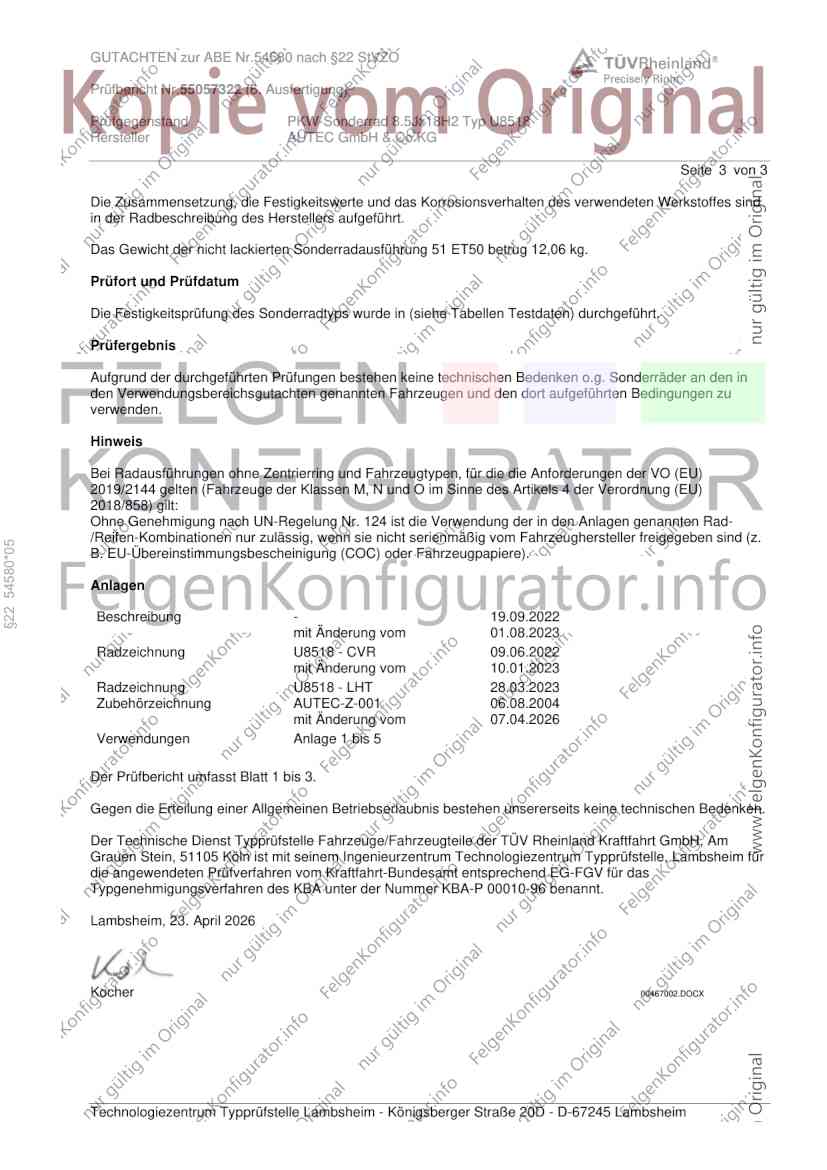

GUTACHTEN zur ABE Nr.54580 nach §22 StVZO
Prüfbericht Nr.55057322 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5Jx18H2 Typ U8518
Hersteller AUTEC GmbH & Co.KG
Seite 3 von 3
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten Werkstoffes sind
in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht der nicht lackierten Sonderradausführung 51 ET50 betrug 12,06 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in (siehe Tabellen Testdaten) durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an den in
den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten Bedingungen zu
verwenden.
Hinweis
Bei Radausführungen ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU)
2019/2144 gelten (Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU)
2018/858) gilt:
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung der in den Anlagen genannten Rad-
/Reifen-Kombinationen nur zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben sind (z.
§22 54580*05
B. EU-Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Anlagen
Beschreibung - 19.09.2022
mit Änderung vom 01.08.2023
Radzeichnung U8518 - CVR 09.06.2022
mit Änderung vom 10.01.2023
Radzeichnung U8518 - LHT 28.03.2023
Zubehörzeichnung AUTEC-Z-001 06.08.2004
mit Änderung vom 07.04.2026
Verwendungen Anlage 1 bis 5
Der Prüfbericht umfasst Blatt 1 bis 3.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am
Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim für
die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das
Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 23. April 2026
Kocher 00467002.DOCX
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

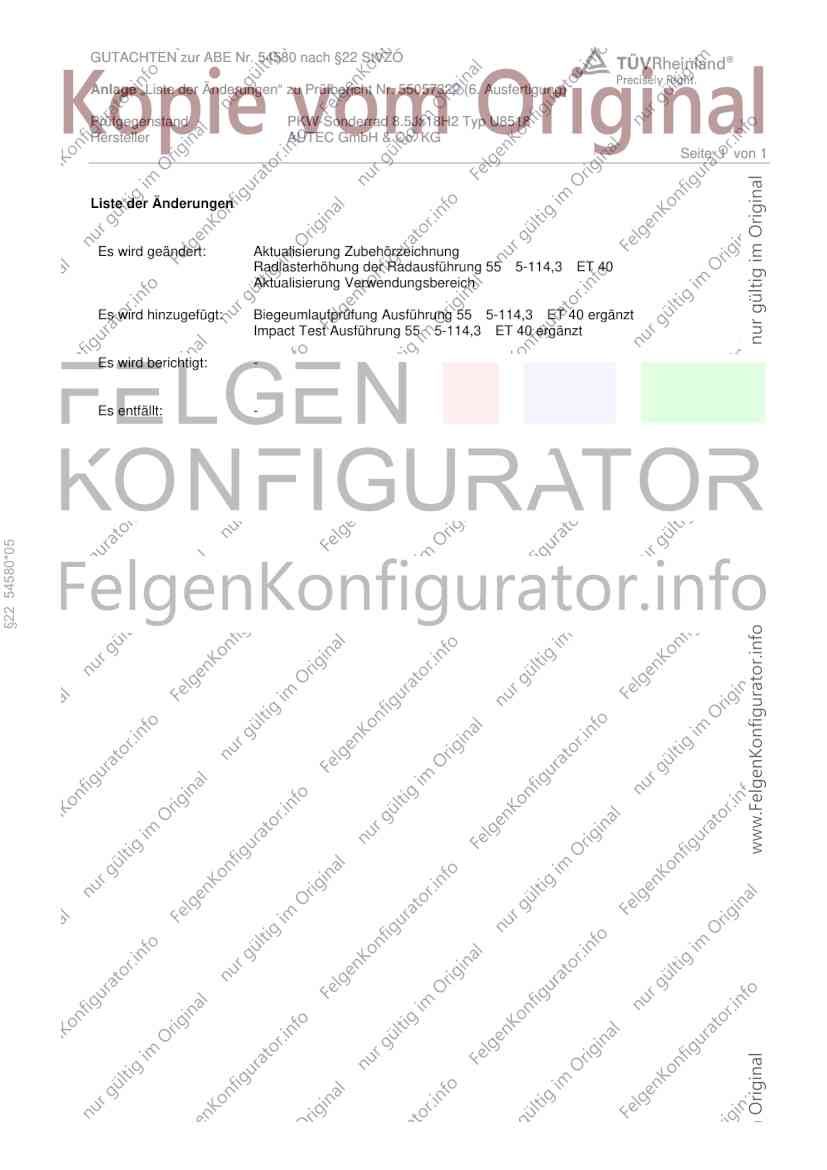

GUTACHTEN zur ABE Nr. 54580 nach §22 StVZO
Anlage „Liste der Änderungen“ zu Prüfbericht Nr. 55057322 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5Jx18H2 Typ U8518
Hersteller AUTEC GmbH & Co. KG
Seite 1 von 1
Liste der Änderungen
Es wird geändert: Aktualisierung Zubehörzeichnung
Radlasterhöhung der Radausführung 55 5-114,3 ET 40
Aktualisierung Verwendungsbereich
Es wird hinzugefügt: Biegeumlaufprüfung Ausführung 55 5-114,3 ET 40 ergänzt
Impact Test Ausführung 55 5-114,3 ET 40 ergänzt
Es wird berichtigt: -
Es entfällt: -
§22 54580*05
