GUTACHTEN zur ABE Nr.51786 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55031618 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx21H2 Typ U9021
Hersteller AUTEC GmbH & Co.KG
Seite 1 von 12
Auftraggeber AUTEC GmbH & Co. KG
Ziegeleistraße 25
67105 Schifferstadt
QM-Nr.: 01 102 2301065
Prüfgegenstand PKW-Sonderrad
Typ U9021
Radgröße 9,0Jx21H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- last Abrollumfang
Lochkreis- (mm)/ tiefe (mm) (kg) (mm)
Mittenloch-ø (mm)
43 U9021 LK108/ohne Ring 5/108/63,4 47 750 2300
Kennzeichnungen
KBA-Nummer 51786
Herstellerzeichen AUTEC Germany
Radtyp und Ausführung U9021 (s.o.)
Radgröße 9,0Jx21H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
§22 51786*08
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment Schaftlänge Artikel-Nr.
(Nm) (mm)
S01 Schraube M14x1,5 Kegel 60° 140 33 24113
S02 Serienschraube M14x1,5 Kegel 60° 140 34 Serie
S03 Mutter M12x1,5 Kegel 60° 125 - 2456
S04 Mutter M12x1,5 Kegel 60° 130 - 2456
S05 Mutter M14x1,5 (Classe 10) Kegel 60° 220 - 24114
S06 Mutter M12x1,5 Kegel 60° 135 - 2456
S07 Serienschraube M14x1,5 Kegel 60° 180 34 Serie
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an den im
Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen
durchgeführt.
Verwendungsbereich
Hersteller Ford
Jaguar
Lynk&Co
Smart
Volvo
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51786 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55031618 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx21H2 Typ U9021
Hersteller AUTEC GmbH & Co.KG
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Edge 132-155 245/40R21 A12 A16 A21
SBF 132-155 255/40R21 A56 S05
e1*2007/46* 132-155 265/40R21
1524*00-02 132-155 275/35R21 A01 K1a K1b K2b
Ford Edge 110-175 245/40R21 A12 A16 A21
SBF 110-175 255/40R21 A57 S05
e1*2007/46* 110-175 265/40R21
1524*03-.. 110-175 275/35R21 A01 K1a K1b K2b
ab MJ 2019
Ford Galaxy (III) 88-177 245/35R21 T96 A12 A16 A21
WA6, WAH6 88-177 255/30R21 A01 K1a K3h K5d T93 A58 MHy NoE
e13*2001/116* 88-177 275/30R21 A01 K2b K4i R03 T98 V21 S05
0185*24-..;
e13*2007/46*2374*..
- ab MJ 2016 (MK3)
Ford Kuga (I) 100-147 245/35R21 A12 A16 A21
DM2 100-147 255/30R21 A01 K1a A57 B02 S04
§22 51786*08
e13*2001/116* 100-147 265/30R21 K1a K25 K2b
0109*19-31
Ford Kuga (II) 85-178 245/30R21 T91 A12 A16 A21
DM2 85-178 245/35R21 A01 G01 A57 S06
e13*2001/116* 85-178 255/30R21 A01 K1a K1b K2b T93
0109*31-.. 85-178 265/30R21 A01 K1c K2b
- ab Modell 2013
- incl. Facelift 2016
Ford Kuga (III) 88-140 245/40R21 A12 A16 A21
DFK A57 NoP S06
e13*2007/46*2188*..
- incl. Facelift 2024
Ford Kuga (III) PHEV 111, 112 245/40R21 A12 A16 A21
DFK, DFHK A58 S06
e13*2007/46*2188*..;
e13*2018/858*
00042*..
- Plug-in Hybrid
- incl. Facelift 2024
Ford S-Max (II) 88-177 245/35R21 T96 A12 A16 A21
WA6, WAH6 88-177 255/30R21 A01 K1a K2b K3h K5d T93 A57 MHy NoE
e13*2001/116* 88-177 275/30R21 A01 K2b K4i R03 T98 S05
0185*24-..;
e13*2007/46*2374*..
- ab MJ 2016
Jaguar XF 120-283 255/30R21 T93 A12 A16 A21
CC9 120-283 265/30R21 Lim S03
e11*2001/116*0323*.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51786 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55031618 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx21H2 Typ U9021
Hersteller AUTEC GmbH & Co.KG
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Jaguar XF 120-280 255/30R21 T93 A12 A16 A21
JB A58 Lim S03
e11*2007/46*2981*..,
e5*2007/46*1048*..
Lynk & Co 01 102 245/35R21 A12 A16 A21
CX11 102 255/35R21 A01 K1a K1b K2b A58 V21 S02
e9*2018/858*11641*.. 102 275/30R21 A01 K2c K4i R03
- Plug-in Hybrid
- ab Facelift 2025
Lynk & Co 01 105 245/35R21 A12 A16 A21
GX6 105 255/35R21 A01 K1a K1b K2b A58 NoP V21
e9*2018/858*11032*.. 105 275/30R21 A01 K2c K4i R03 S02
- Hybrid
Lynk & Co 01 PHEV 132 245/35R21 A12 A16 A21
GX6 132 255/35R21 A01 K1a K1b K2b A58 V21 S02
e9*2018/858*11032*.. 132 275/30R21 A01 K2c K4i R03
- Plug-in Hybrid
Lynk & Co 02 75 (200) 245/35R21 T96 A12 A16 A21
§22 51786*08
E335 75 (200) 245/40R21 A58 V21 S02
e9*2018/858*11646*.. 75 (200) 265/35R21 A01 K2b R03
- Elektro
Smart #3 75, 116 245/35R21 T96 A12 A16 A21
HC11 A57 S07
e1*2018/858*00349*..
- Elektro
Polestar 2 80,160 245/35R21 T96 A07 A12 A16
V A21 A57 B66
e9*2007/46*6834*..; Lim S02
e9*2018/858*
11085*00-03
- Elektro
- bis Modelljahr 2023
Polestar 2 192 245/35R21 T96 A12 A16 A21
V A56 B66 Lim
e9*2018/858* S02
11085*04-..
- AWD, Allrad
- Elektro
- ab Modelljahr 2024
Polestar 2 109-141 245/35R21 T96 A12 A16 A21
V A58 AHa B66
e9*2018/858* Lim S02
11085*04-..
- RWD, Heckantrieb
- Elektro
- ab Modelljahr 2024
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51786 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55031618 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx21H2 Typ U9021
Hersteller AUTEC GmbH & Co.KG
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo C40 80, 160 245/35R21 R02 T96 A01 A07 A12
X 80, 160 275/30R21 K2c K6x R03 T98 A16 A21 A57
e9*2007/46* V21 Vn2 S02
3146*13-15
- Elektro
- bis Modell 2022
Volvo EC40, C40 101-128 245/35R21 R02 T96 A01 A12 A16
X 101-128 275/30R21 K2c K6x R03 T98 A21 A58 AHa
e9*2007/46*3146*16-.. V21 Vn2 S02
- RWD, Heckantrieb
- Elektro
- ab Modell 2023
Volvo EC40, C40 183 245/35R21 R02 T96 A01 A12 A16
X 183 275/30R21 K2c K6x R03 T98 A21 A56 V21
e9*2007/46*3146*16-.. Vn2 S02
- AWD, Allrad
- Elektro
- ab Modell 2023
§22 51786*08
Volvo EX30 75, 116 245/35R21 T96 A12 A16 A21
2 A57 KOV S02
e9*2018/858*11478*..
- Elektro
Volvo EX40, XC40 183 245/35R21 R02 T96 A01 A12 A16
Recharge 183 275/30R21 K2c K6x R03 T98 A21 A56 V21
X Vn2 S02
e9*2007/46*3146*16-..
- AWD, Allrad
- Elektro
- ab Modell 2023
Volvo EX40, XC40 101-128 245/35R21 R02 T96 A01 A12 A16
Recharge 101-128 275/30R21 K2c K6x R03 T98 A21 A58 AHa
X V21 Vn2 S02
e9*2007/46*3146*16-..
- RWD, Heckantrieb
- Elektro
- ab Modell 2023
Volvo S60CC, V60CC 110-187 245/30R21 T91 T95 A12 A16 A21
F 110-187 255/30R21 A01 K1a K1b K3s K5w A57 Car KMV
e9*2007/46*0023*.. Lim S01
- Cross Country
Volvo V60 CC 110-186 245/35R21 K1c K2a K2b K5w A01 A07 A12
Z 110-186 255/30R21 K1c K2c K3i K5c K5x K6w T93 A16 A21 A56
e4*2007/46*1315*.. 110-186 255/35R21 K1c K2c K3i K3s K5c K5x K6w Car KMV NBF
- Cross Country 110-186 265/30R21 K1c K2c K3i K3s K5c K5i K5x NoP S02
K6u K7a K8z
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

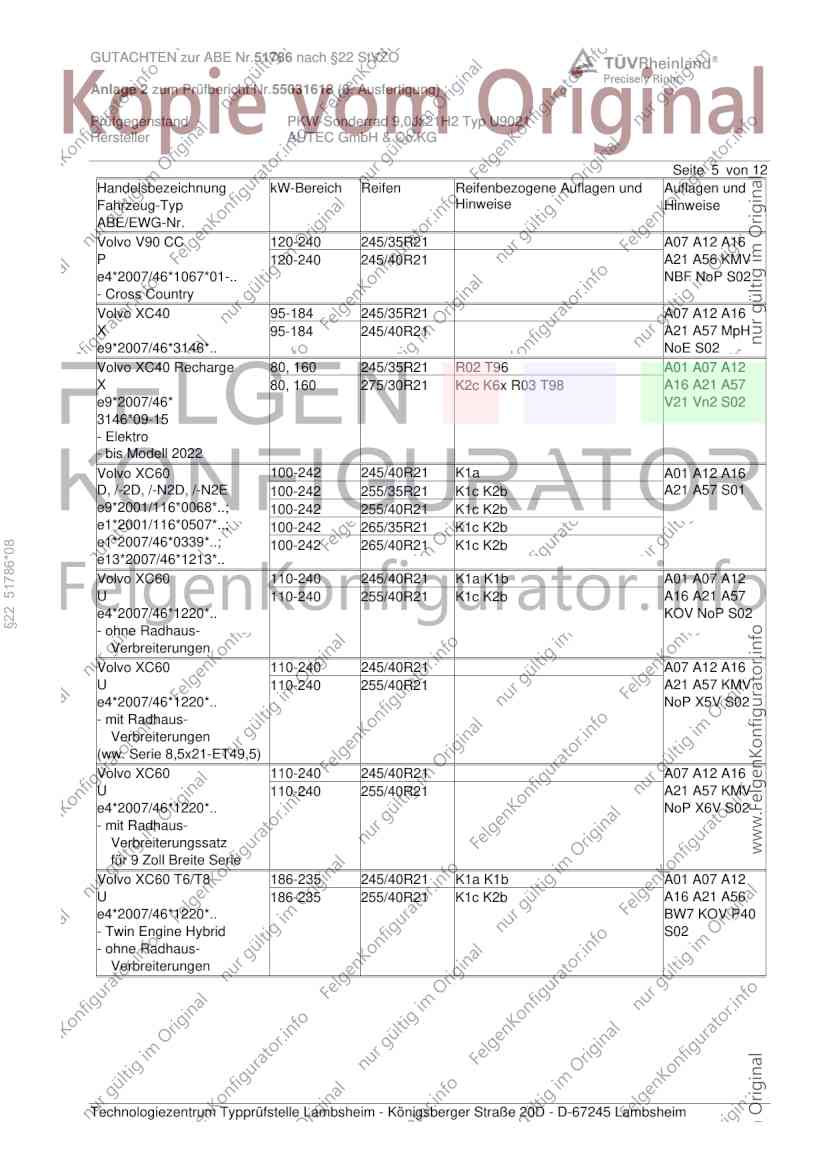

GUTACHTEN zur ABE Nr.51786 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55031618 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx21H2 Typ U9021
Hersteller AUTEC GmbH & Co.KG
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo V90 CC 120-240 245/35R21 A07 A12 A16
P 120-240 245/40R21 A21 A56 KMV
e4*2007/46*1067*01-.. NBF NoP S02
- Cross Country
Volvo XC40 95-184 245/35R21 A07 A12 A16
X 95-184 245/40R21 A21 A57 MpH
e9*2007/46*3146*.. NoE S02
Volvo XC40 Recharge 80, 160 245/35R21 R02 T96 A01 A07 A12
X 80, 160 275/30R21 K2c K6x R03 T98 A16 A21 A57
e9*2007/46* V21 Vn2 S02
3146*09-15
- Elektro
- bis Modell 2022
Volvo XC60 100-242 245/40R21 K1a A01 A12 A16
D, /-2D, /-N2D, /-N2E 100-242 255/35R21 K1c K2b A21 A57 S01
e9*2001/116*0068*..; 100-242 255/40R21 K1c K2b
e1*2001/116*0507*..; 100-242 265/35R21 K1c K2b
e1*2007/46*0339*..; 100-242 265/40R21 K1c K2b
§22 51786*08
e13*2007/46*1213*..
Volvo XC60 110-240 245/40R21 K1a K1b A01 A07 A12
U 110-240 255/40R21 K1c K2b A16 A21 A57
e4*2007/46*1220*.. KOV NoP S02
- ohne Radhaus-
Verbreiterungen
Volvo XC60 110-240 245/40R21 A07 A12 A16
U 110-240 255/40R21 A21 A57 KMV
e4*2007/46*1220*.. NoP X5V S02
- mit Radhaus-
Verbreiterungen
(ww. Serie 8,5x21-ET49,5)
Volvo XC60 110-240 245/40R21 A07 A12 A16
U 110-240 255/40R21 A21 A57 KMV
e4*2007/46*1220*.. NoP X6V S02
- mit Radhaus-
Verbreiterungssatz
für 9 Zoll Breite Serie
Volvo XC60 T6/T8 186-235 245/40R21 K1a K1b A01 A07 A12
U 186-235 255/40R21 K1c K2b A16 A21 A56
e4*2007/46*1220*.. BW7 KOV P40
- Twin Engine Hybrid S02
- ohne Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

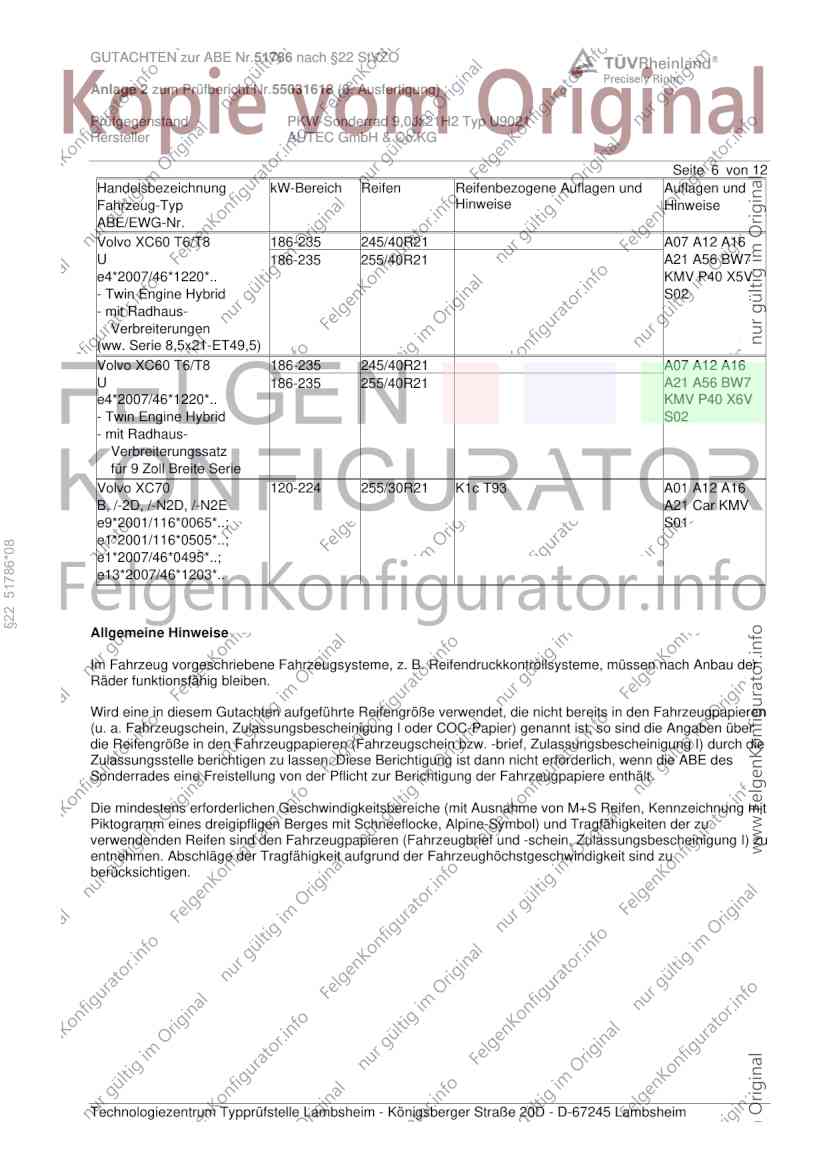

GUTACHTEN zur ABE Nr.51786 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55031618 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx21H2 Typ U9021
Hersteller AUTEC GmbH & Co.KG
Seite 6 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo XC60 T6/T8 186-235 245/40R21 A07 A12 A16
U 186-235 255/40R21 A21 A56 BW7
e4*2007/46*1220*.. KMV P40 X5V
- Twin Engine Hybrid S02
- mit Radhaus-
Verbreiterungen
(ww. Serie 8,5x21-ET49,5)
Volvo XC60 T6/T8 186-235 245/40R21 A07 A12 A16
U 186-235 255/40R21 A21 A56 BW7
e4*2007/46*1220*.. KMV P40 X6V
- Twin Engine Hybrid S02
- mit Radhaus-
Verbreiterungssatz
für 9 Zoll Breite Serie
Volvo XC70 120-224 255/30R21 K1c T93 A01 A12 A16
B, /-2D, /-N2D, /-N2E A21 Car KMV
e9*2001/116*0065*..; S01
e1*2001/116*0505*..;
§22 51786*08
e1*2007/46*0495*..;
e13*2007/46*1203*..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeugpapieren
(u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die Angaben über
die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbescheinigung I) durch die
Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des
Sonderrades eine Freistellung von der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme von M+S Reifen, Kennzeichnung mit
Piktogramm eines dreigipfligen Berges mit Schneeflocke, Alpine-Symbol) und Tragfähigkeiten der zu
verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zulassungsbescheinigung I) zu
entnehmen. Abschläge der Tragfähigkeit aufgrund der Fahrzeughöchstgeschwindigkeit sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51786 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55031618 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx21H2 Typ U9021
Hersteller AUTEC GmbH & Co.KG
Seite 7 von 12
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Veränderungen ist
gesondert zu beurteilen.
§22 51786*08
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollumfang
verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Betrifft Räder ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU) 2019/2144 gelten
(Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU) 2018/858):
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen-Kombination nur
zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben ist (z. B. EU-
Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegenden
ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr
oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage VIIIb zur StVZO zur
Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsabnahme vorzuführen.
A07 Zur Befestigung der Räder dürfen nur die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführten
Serien-Radschrauben /-Radmuttern oder Zubehör-Schrauben/-Muttern, die den Serienbefestigungsmitteln im
Aufbau entsprechen, verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. zu den Fahrwerksteilen zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51786 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55031618 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx21H2 Typ U9021
Hersteller AUTEC GmbH & Co.KG

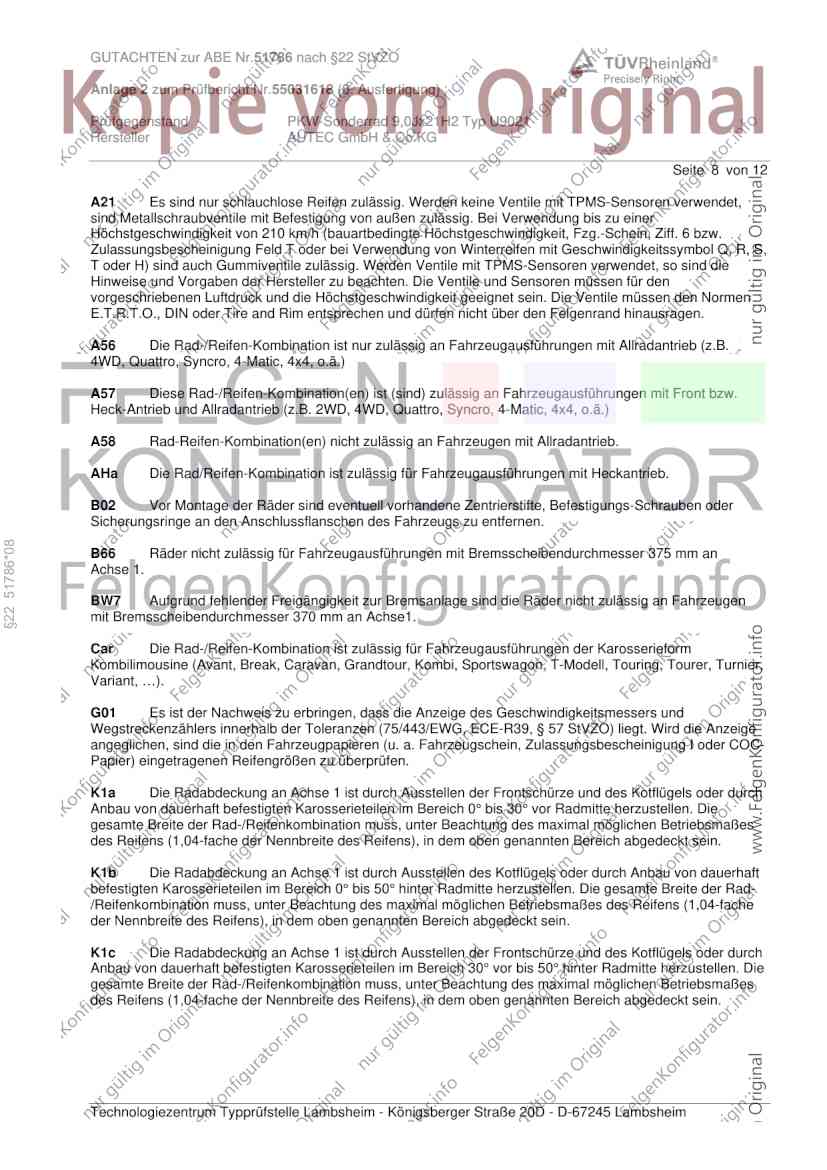

Seite 8 von 12
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwendet,
sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6 bzw.
Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeitssymbol Q, R, S,
T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren verwendet, so sind die
Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den
vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile müssen den Normen
E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw.
Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
AHa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Heckantrieb.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
§22 51786*08
B66 Räder nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 375 mm an
Achse 1.
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an Fahrzeugen
mit Bremsscheibendurchmesser 370 mm an Achse1.
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Turnier,
Variant, …).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige
angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51786 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55031618 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx21H2 Typ U9021
Hersteller AUTEC GmbH & Co.KG

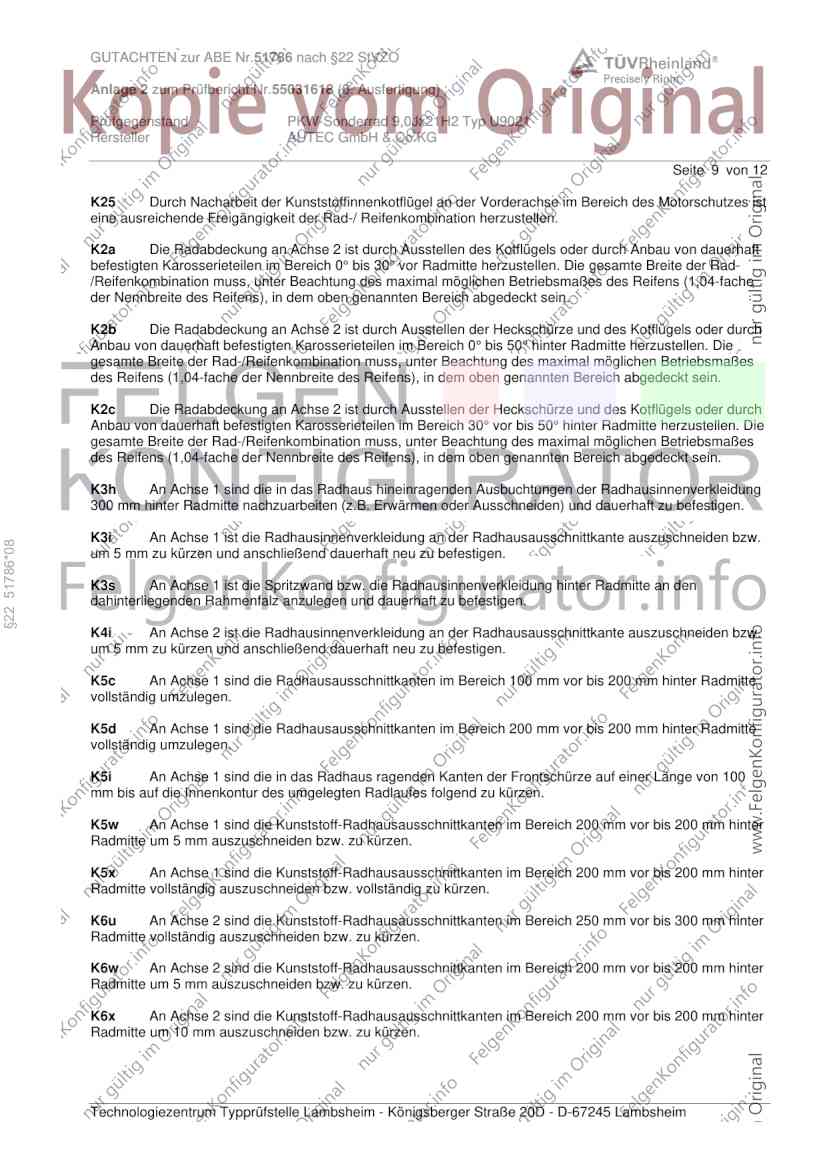

Seite 9 von 12
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des Motorschutzes ist
eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K3h An Achse 1 sind die in das Radhaus hineinragenden Ausbuchtungen der Radhausinnenverkleidung
300 mm hinter Radmitte nachzuarbeiten (z.B. Erwärmen oder Ausschneiden) und dauerhaft zu befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden bzw.
§22 51786*08
um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden bzw.
um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von 100
mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6u An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 250 mm vor bis 300 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51786 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55031618 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx21H2 Typ U9021
Hersteller AUTEC GmbH & Co.KG

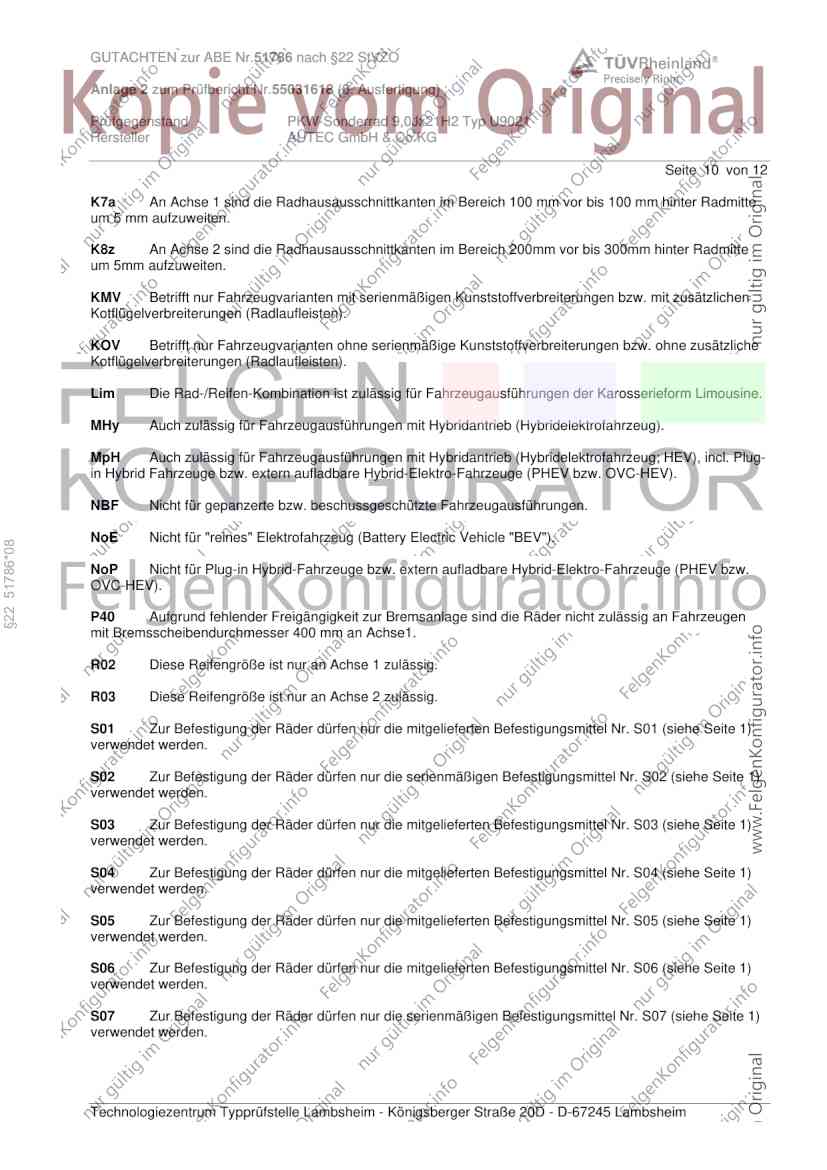

Seite 10 von 12
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter Radmitte
um 5 mm aufzuweiten.
K8z An Achse 2 sind die Radhausausschnittkanten im Bereich 200mm vor bis 300mm hinter Radmitte
um 5mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzlichen
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zusätzliche
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Limousine.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug; HEV), incl. Plug-
in Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-HEV).
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
§22 51786*08
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw.
OVC-HEV).
P40 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an Fahrzeugen
mit Bremsscheibendurchmesser 400 mm an Achse1.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe Seite 1)
verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02 (siehe Seite 1)
verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe Seite 1)
verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe Seite 1)
verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe Seite 1)
verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe Seite 1)
verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S07 (siehe Seite 1)
verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51786 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55031618 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx21H2 Typ U9021
Hersteller AUTEC GmbH & Co.KG

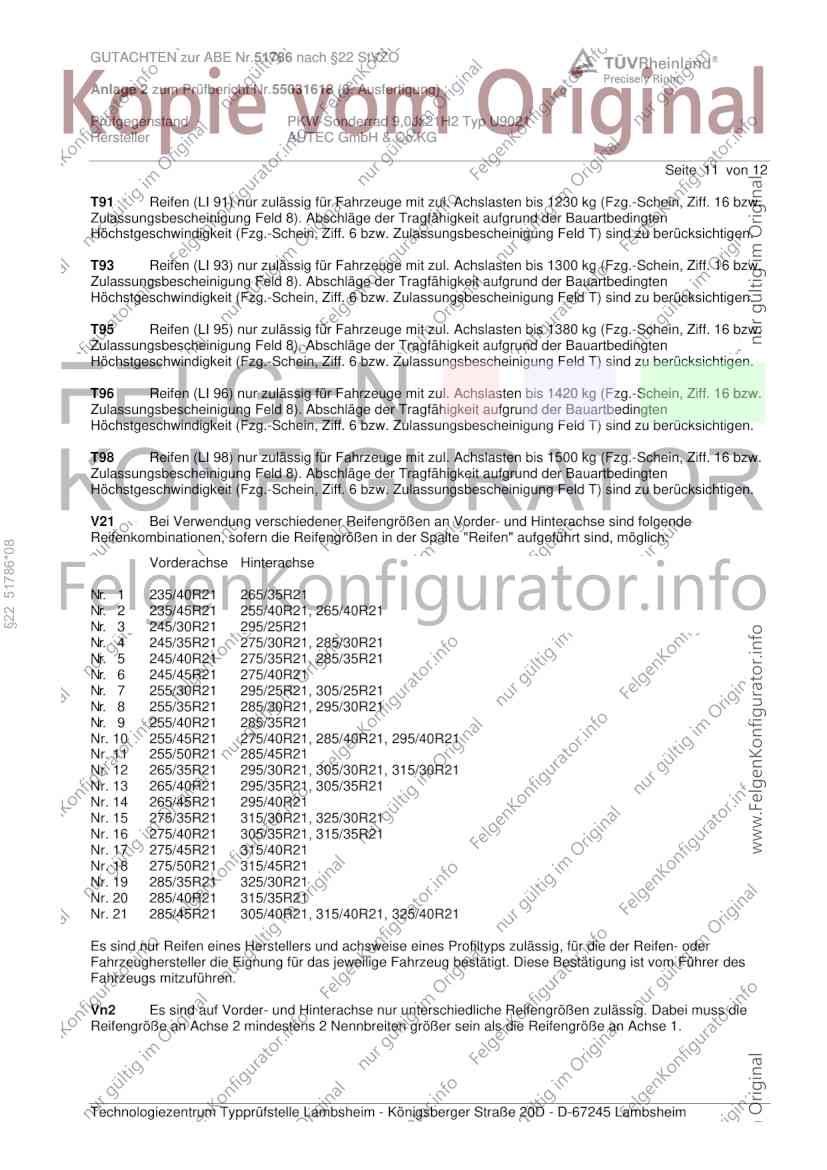

Seite 11 von 12
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
V21 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
§22 51786*08
Vorderachse Hinterachse
Nr. 1 235/40R21 265/35R21
Nr. 2 235/45R21 255/40R21, 265/40R21
Nr. 3 245/30R21 295/25R21
Nr. 4 245/35R21 275/30R21, 285/30R21
Nr. 5 245/40R21 275/35R21, 285/35R21
Nr. 6 245/45R21 275/40R21
Nr. 7 255/30R21 295/25R21, 305/25R21
Nr. 8 255/35R21 285/30R21, 295/30R21
Nr. 9 255/40R21 285/35R21
Nr. 10 255/45R21 275/40R21, 285/40R21, 295/40R21
Nr. 11 255/50R21 285/45R21
Nr. 12 265/35R21 295/30R21, 305/30R21, 315/30R21
Nr. 13 265/40R21 295/35R21, 305/35R21
Nr. 14 265/45R21 295/40R21
Nr. 15 275/35R21 315/30R21, 325/30R21
Nr. 16 275/40R21 305/35R21, 315/35R21
Nr. 17 275/45R21 315/40R21
Nr. 18 275/50R21 315/45R21
Nr. 19 285/35R21 325/30R21
Nr. 20 285/40R21 315/35R21
Nr. 21 285/45R21 305/40R21, 315/40R21, 325/40R21
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
Vn2 Es sind auf Vorder- und Hinterachse nur unterschiedliche Reifengrößen zulässig. Dabei muss die
Reifengröße an Achse 2 mindestens 2 Nennbreiten größer sein als die Reifengröße an Achse 1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

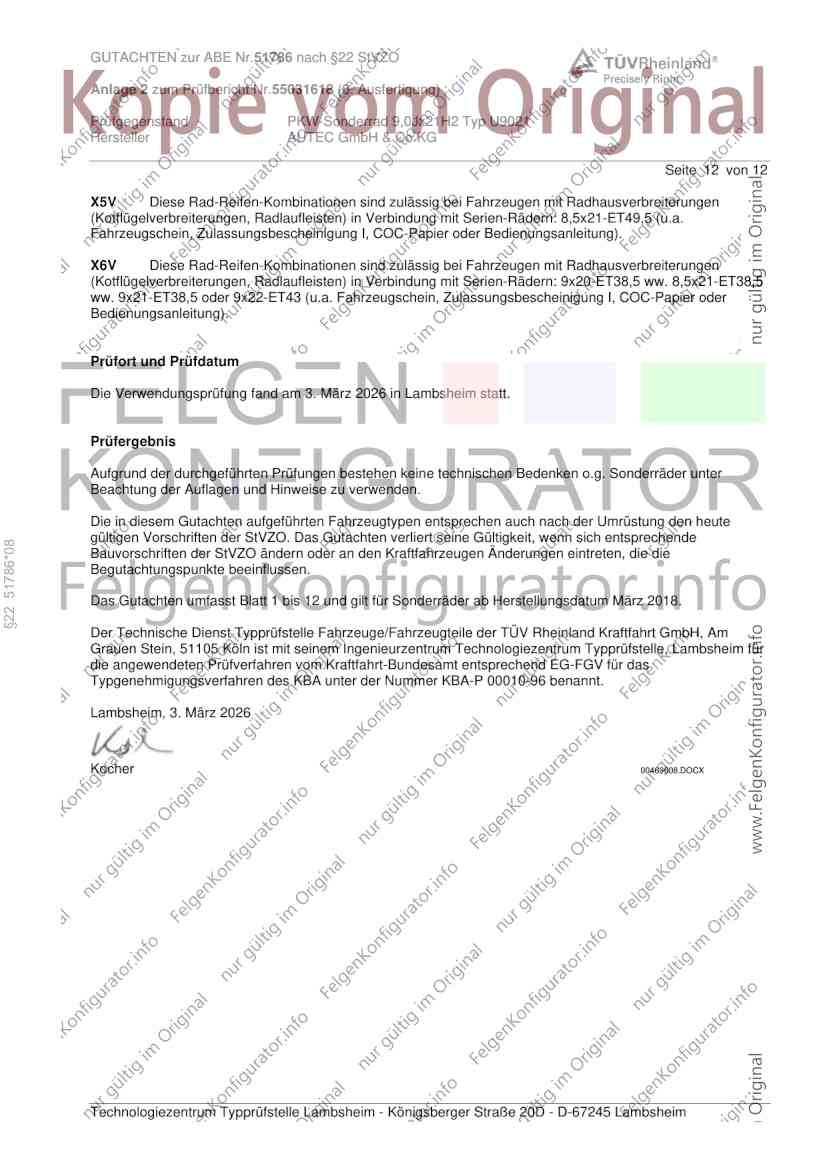

GUTACHTEN zur ABE Nr.51786 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55031618 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx21H2 Typ U9021
Hersteller AUTEC GmbH & Co.KG
Seite 12 von 12
X5V Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit Serien-Rädern: 8,5x21-ET49,5 (u.a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X6V Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit Serien-Rädern: 9x20-ET38,5 ww. 8,5x21-ET38,5
ww. 9x21-ET38,5 oder 9x22-ET43 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 3. März 2026 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den heute
gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende
§22 51786*08
Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum März 2018.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am
Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim für
die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das
Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 3. März 2026
Kocher 00463608.DOCX
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
