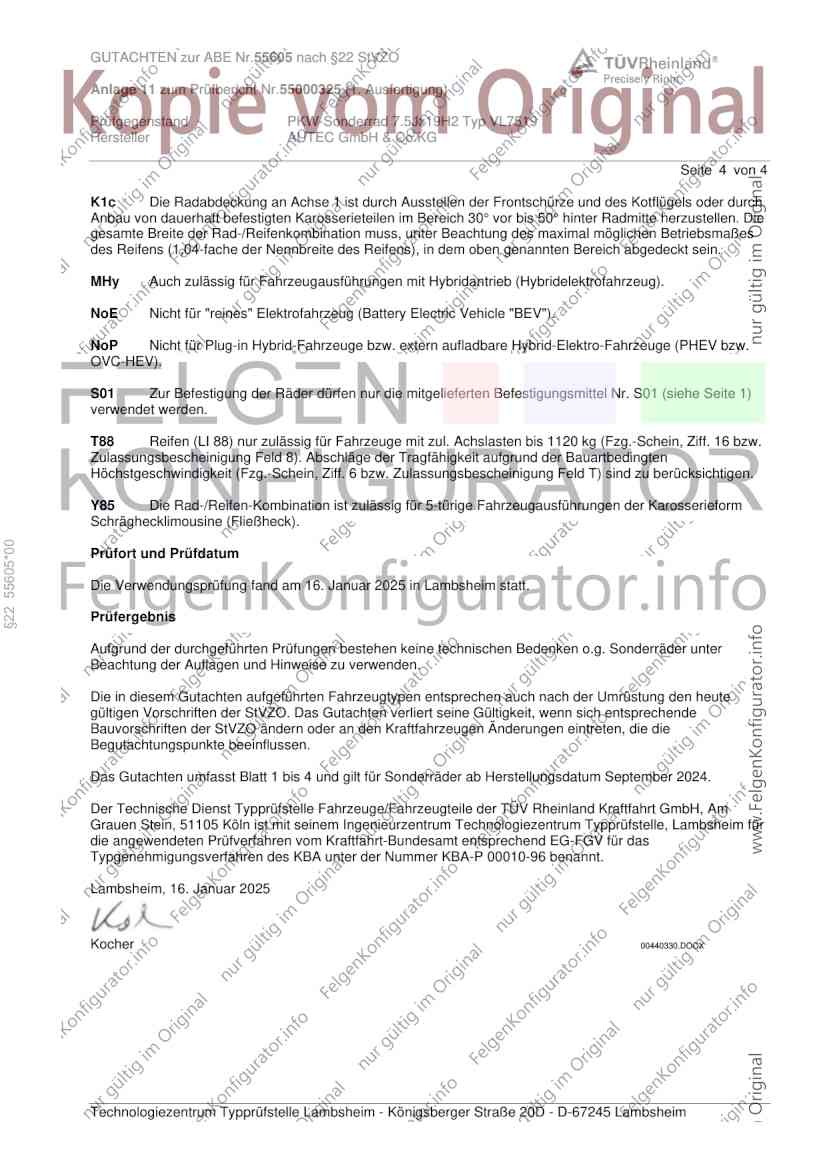

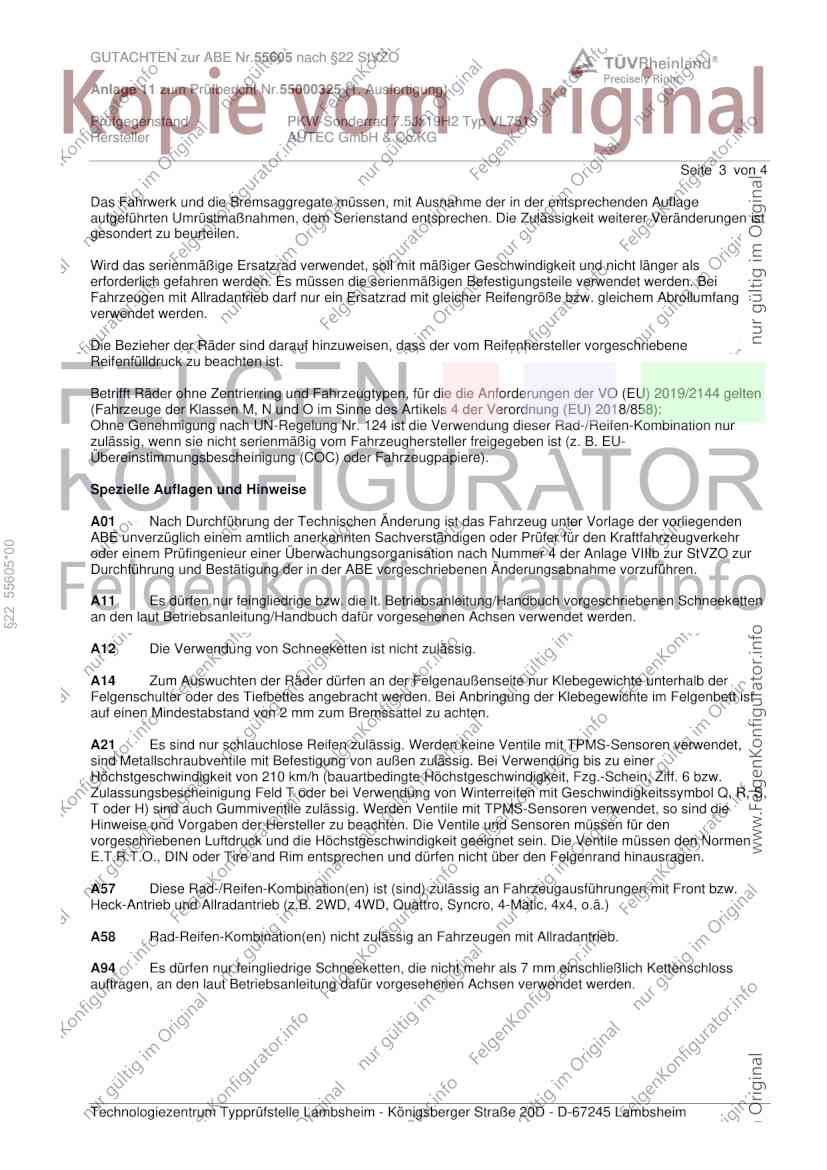

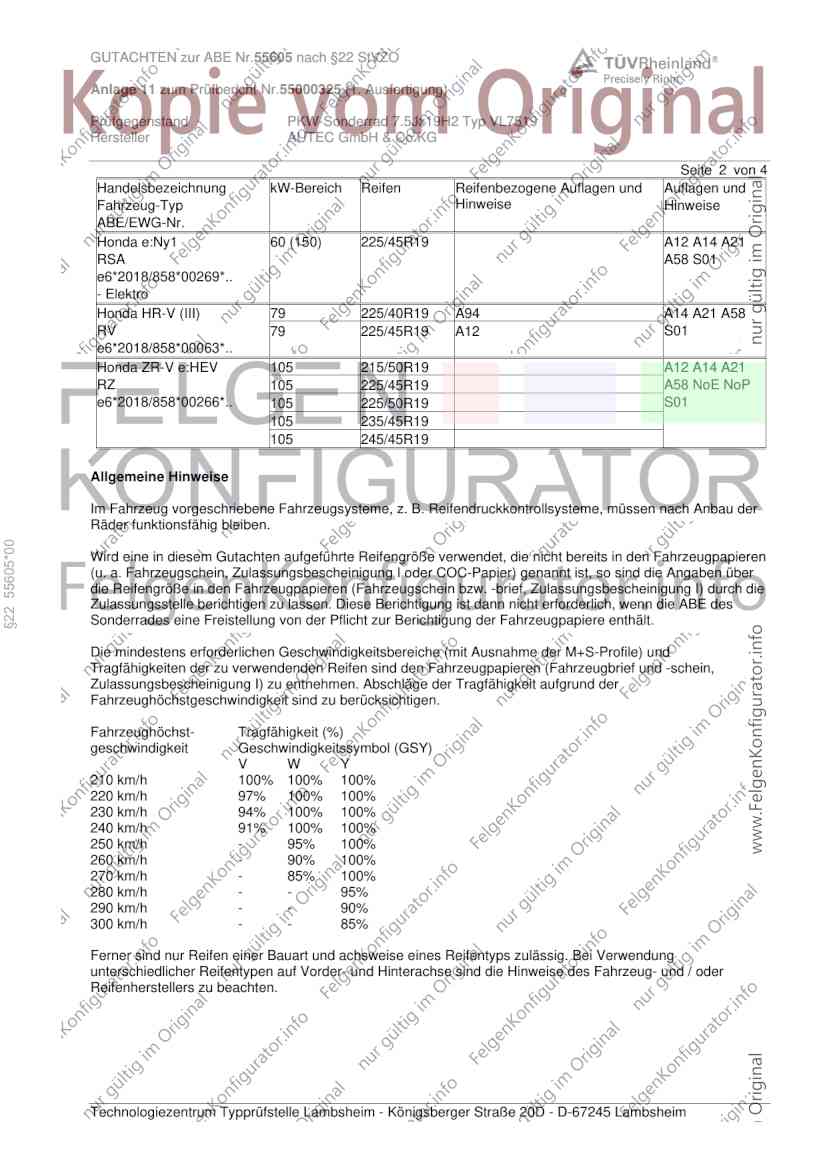

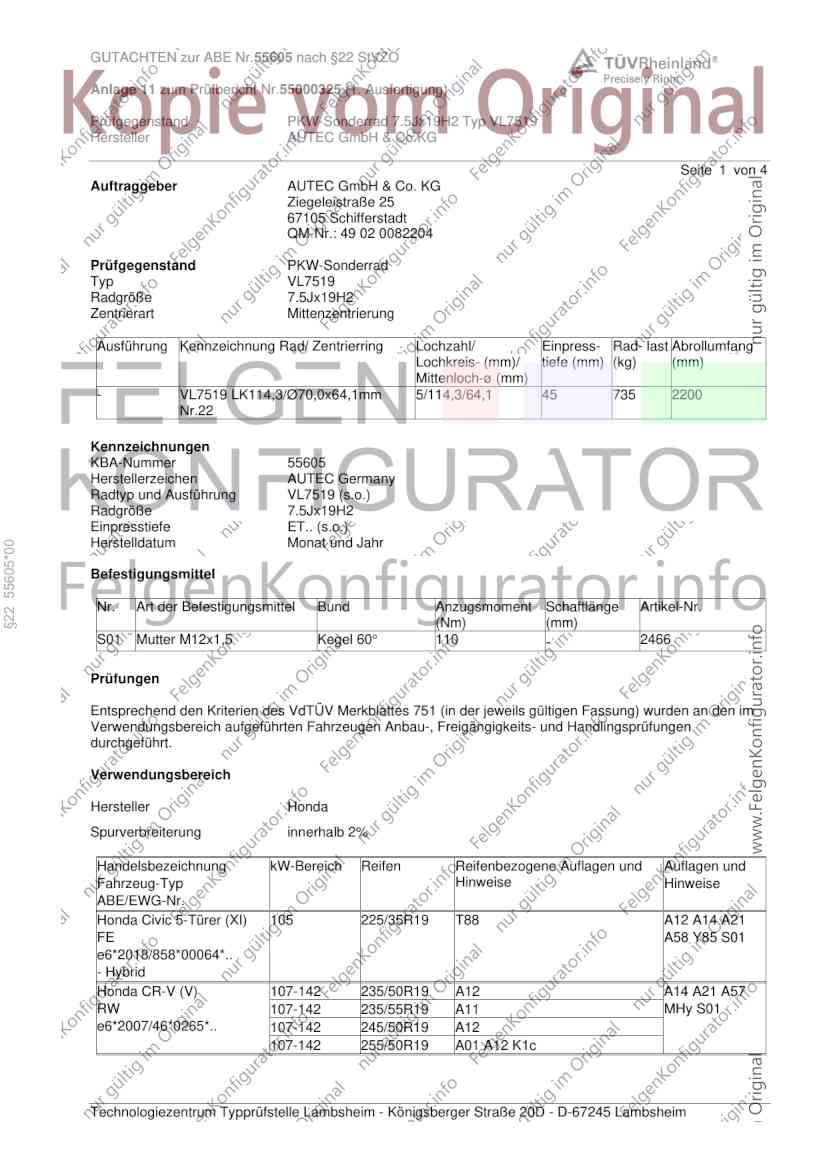

GUTACHTEN zur ABE Nr.55605 nach §22 StVZO Anlage 11 zum Prüfbericht Nr.55000325 (1. Ausfertigung) Prüfgegenstand PKW-Sonderrad 7.5Jx19H2 Typ VL7519 Hersteller AUTEC GmbH & Co.KG Seite 1 von 4 Auftraggeber AUTEC GmbH & Co. KG Ziegeleistraße 25 67105 Schifferstadt QM-Nr.: 49 02 0082204 Prüfgegenstand PKW-Sonderrad Typ VL7519 Radgröße 7.5Jx19H2 Zentrierart Mittenzentrierung Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- last Abrollumfang Lochkreis- (mm)/ tiefe (mm) (kg) (mm) Mittenloch-ø (mm) - VL7519 LK114,3/Ø70,0x64,1mm 5/114,3/64,1 45 735 2200 Nr.22 Kennzeichnungen KBA-Nummer 55605 Herstellerzeichen AUTEC Germany Radtyp und Ausführung VL7519 (s.o.) Radgröße 7.5Jx19H2 Einpresstiefe ET.. (s.o.) Herstelldatum Monat und Jahr §22 55605*00 Befestigungsmittel Nr. Art der Befestigungsmittel Bund Anzugsmoment Schaftlänge Artikel-Nr. (Nm) (mm) S01 Mutter M12x1,5 Kegel 60° 110 - 2466 Prüfungen Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen durchgeführt. Verwendungsbereich Hersteller Honda Spurverbreiterung innerhalb 2% Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und Fahrzeug-Typ Hinweise Hinweise ABE/EWG-Nr. Honda Civic 5-Türer (XI) 105 225/35R19 T88 A12 A14 A21 FE A58 Y85 S01 e6*2018/858*00064*.. - Hybrid Honda CR-V (V) 107-142 235/50R19 A12 A14 A21 A57 RW 107-142 235/55R19 A11 MHy S01 e6*2007/46*0265*.. 107-142 245/50R19 A12 107-142 255/50R19 A01 A12 K1c Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim GUTACHTEN zur ABE Nr.55605 nach §22 StVZO Anlage 11 zum Prüfbericht Nr.55000325 (1. Ausfertigung) Prüfgegenstand PKW-Sonderrad 7.5Jx19H2 Typ VL7519 Hersteller AUTEC GmbH & Co.KG Seite 2 von 4 Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und Fahrzeug-Typ Hinweise Hinweise ABE/EWG-Nr. Honda e:Ny1 60 (150) 225/45R19 A12 A14 A21 RSA A58 S01 e6*2018/858*00269*.. - Elektro Honda HR-V (III) 79 225/40R19 A94 A14 A21 A58 RV 79 225/45R19 A12 S01 e6*2018/858*00063*.. Honda ZR-V e:HEV 105 215/50R19 A12 A14 A21 RZ 105 225/45R19 A58 NoE NoP e6*2018/858*00266*.. 105 225/50R19 S01 105 235/45R19 105 245/45R19 Allgemeine Hinweise Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der Räder funktionsfähig bleiben. §22 55605*00 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der Fahrzeugpapiere enthält. Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen. Fahrzeughöchst- Tragfähigkeit (%) geschwindigkeit Geschwindigkeitssymbol (GSY) V W Y 210 km/h 100% 100% 100% 220 km/h 97% 100% 100% 230 km/h 94% 100% 100% 240 km/h 91% 100% 100% 250 km/h - 95% 100% 260 km/h - 90% 100% 270 km/h - 85% 100% 280 km/h - - 95% 290 km/h - - 90% 300 km/h - - 85% Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten. Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim GUTACHTEN zur ABE Nr.55605 nach §22 StVZO Anlage 11 zum Prüfbericht Nr.55000325 (1. Ausfertigung) Prüfgegenstand PKW-Sonderrad 7.5Jx19H2 Typ VL7519 Hersteller AUTEC GmbH & Co.KG Seite 3 von 4 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Veränderungen ist gesondert zu beurteilen. Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollumfang verwendet werden. Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene Reifenfülldruck zu beachten ist. Betrifft Räder ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU) 2019/2144 gelten (Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU) 2018/858): Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen-Kombination nur zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben ist (z. B. EU- Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere). Spezielle Auflagen und Hinweise A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr §22 55605*00 oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsabnahme vorzuführen. A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen Schneeketten an den laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet werden. A12 Die Verwendung von Schneeketten ist nicht zulässig. A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten. A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Felgenrand hinausragen. A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.) A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb. A94 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 7 mm einschließlich Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden. Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim GUTACHTEN zur ABE Nr.55605 nach §22 StVZO Anlage 11 zum Prüfbericht Nr.55000325 (1. Ausfertigung) Prüfgegenstand PKW-Sonderrad 7.5Jx19H2 Typ VL7519 Hersteller AUTEC GmbH & Co.KG Seite 4 von 4 K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein. MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug). NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV"). NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-HEV). S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe Seite 1) verwendet werden. T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen. Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Karosserieform Schräghecklimousine (Fließheck). §22 55605*00 Prüfort und Prüfdatum Die Verwendungsprüfung fand am 16. Januar 2025 in Lambsheim statt. Prüfergebnis Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter Beachtung der Auflagen und Hinweise zu verwenden. Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen. Das Gutachten umfasst Blatt 1 bis 4 und gilt für Sonderräder ab Herstellungsdatum September 2024. Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt. Lambsheim, 16. Januar 2025 Kocher 00440330.DOCX Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
