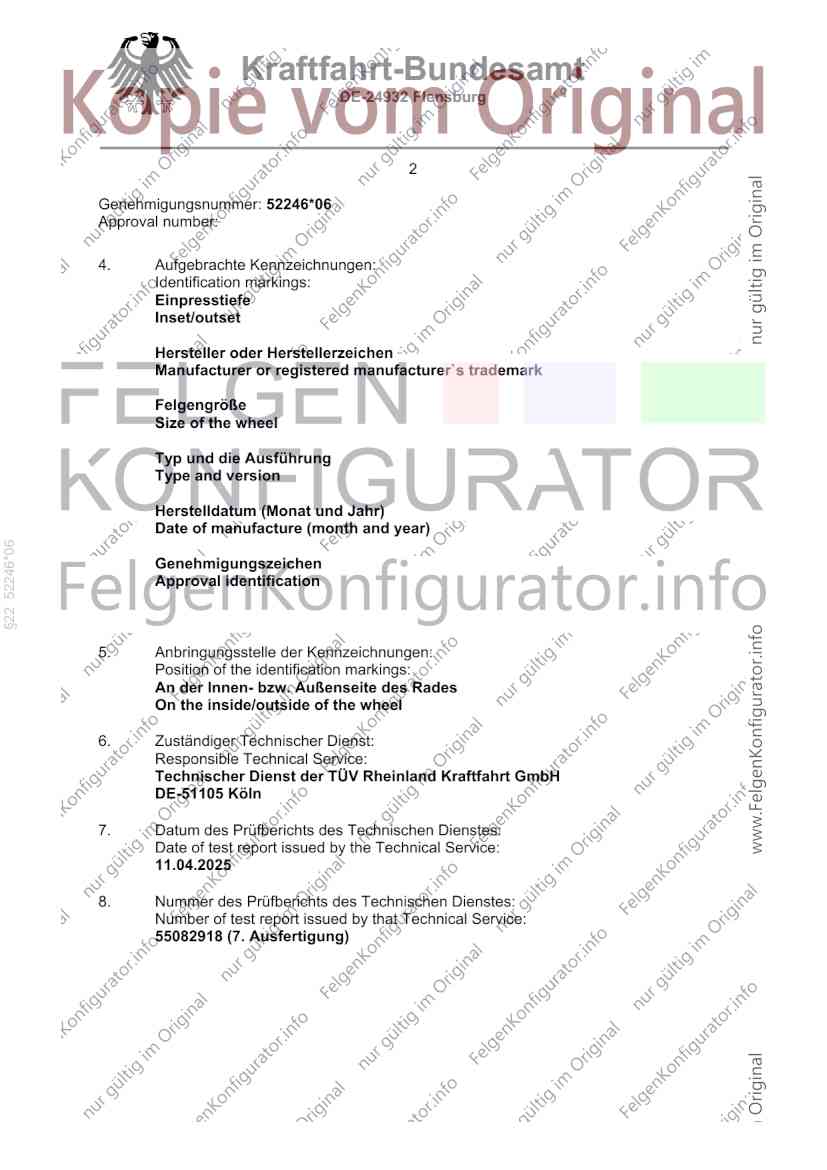

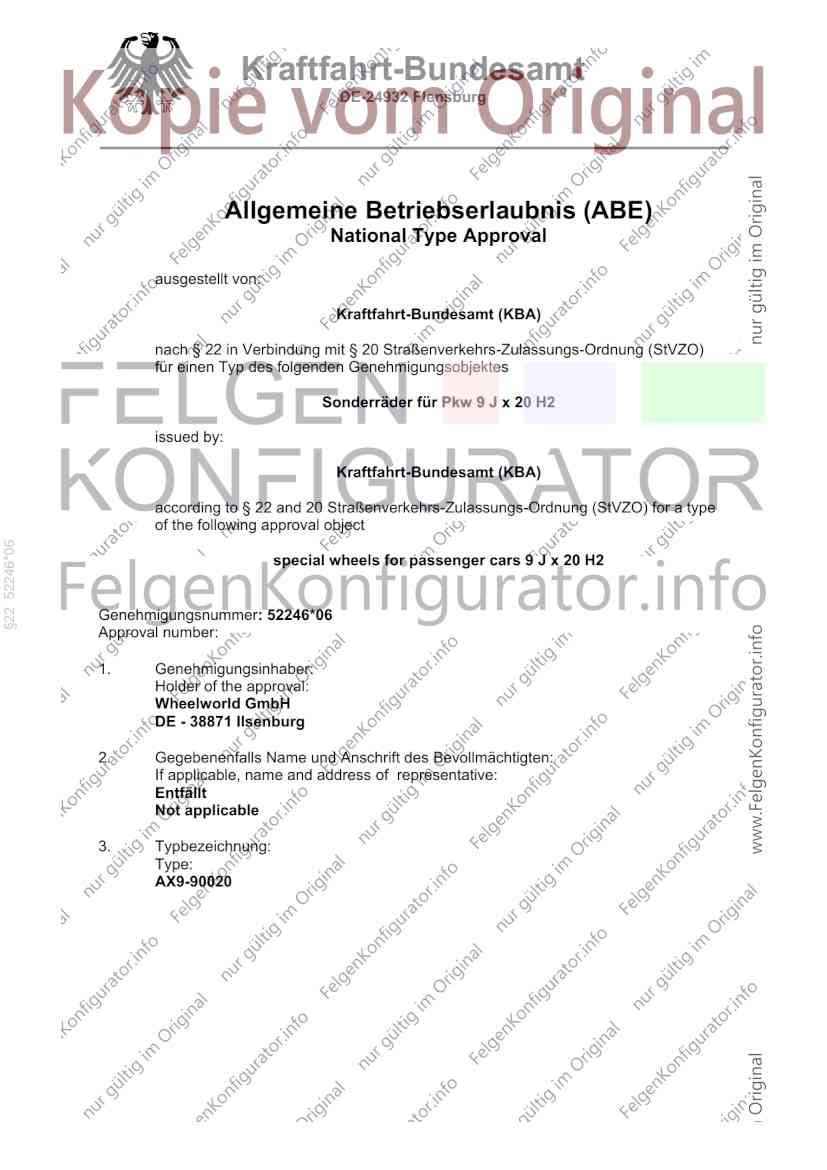

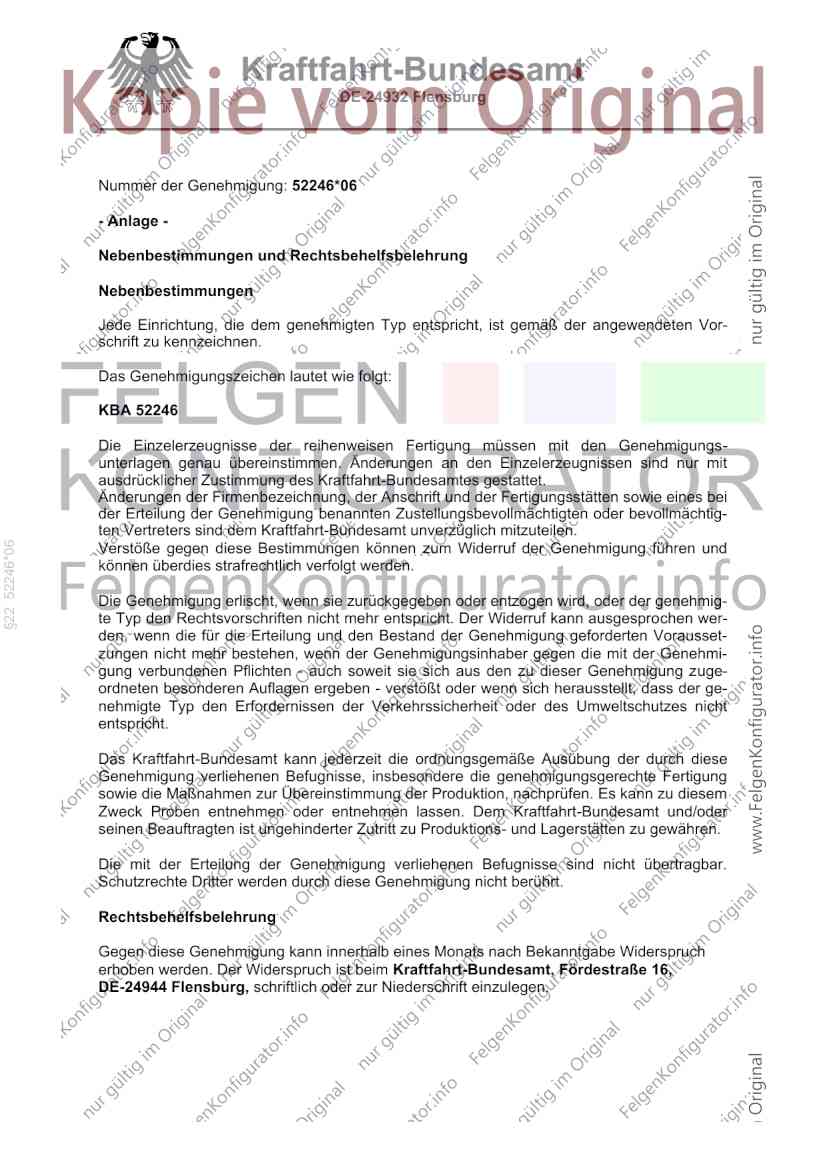

Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 9 J x 20 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
§22 52246*06
special wheels for passenger cars 9 J x 20 H2
Genehmigungsnummer: 52246*06
Approval number:
1. Genehmigungsinhaber:
Holder of the approval:
Wheelworld GmbH
DE - 38871 Ilsenburg
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
Entfällt
Not applicable
3. Typbezeichnung:
Type:
AX9-90020
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Genehmigungsnummer: 52246*06
Approval number:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Einpresstiefe
Inset/outset
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
§22 52246*06
Genehmigungszeichen
Approval identification
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
An der Innen- bzw. Außenseite des Rades
On the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
Technischer Dienst der TÜV Rheinland Kraftfahrt GmbH
DE-51105 Köln
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
11.04.2025
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
55082918 (7. Ausfertigung)
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Genehmigungsnummer: 52246*06
Approval number:

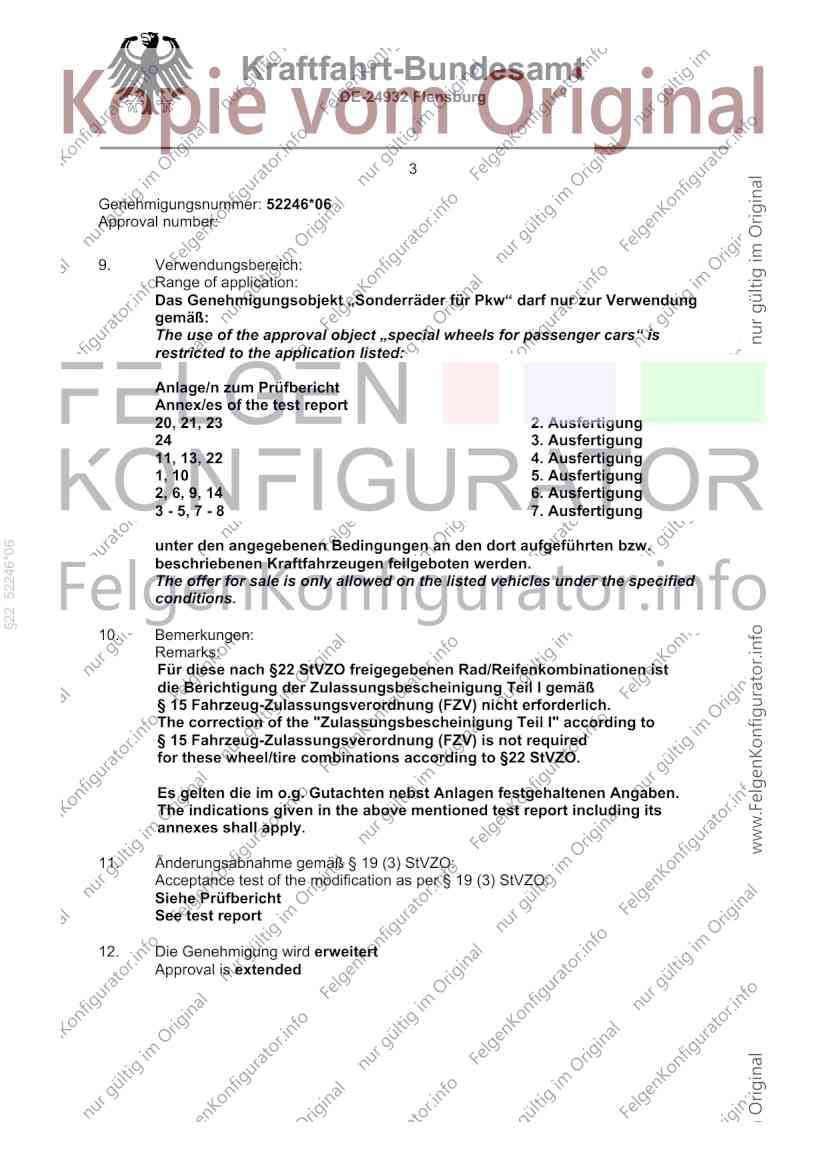

9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
20, 21, 23 2. Ausfertigung
24 3. Ausfertigung
11, 13, 22 4. Ausfertigung
1, 10 5. Ausfertigung
2, 6, 9, 14 6. Ausfertigung
3 - 5, 7 - 8 7. Ausfertigung
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
§22 52246*06
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
10. Bemerkungen:
Remarks:
Für diese nach §22 StVZO freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 15 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 15 Fahrzeug-Zulassungsverordnung (FZV) is not required
for these wheel/tire combinations according to §22 StVZO.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
Siehe Prüfbericht
See test report
12. Die Genehmigung wird erweitert
Approval is extended
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Genehmigungsnummer: 52246*06
Approval number:
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
Aktualisierung des Verwendungsbereiches
Update of the range of application
Aktualisierung der zulässigen Radlasten
Update of the permitted wheel loads
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 14.05.2025
Date:
16. Unterschrift: Im Auftrag
Signature:
§22 52246*06
Anlagen:
Enclosures:
Gemäß Inhaltsverzeichnis
According to index
Kraftfahrt-Bundesamt
DE-24932 Flensburg

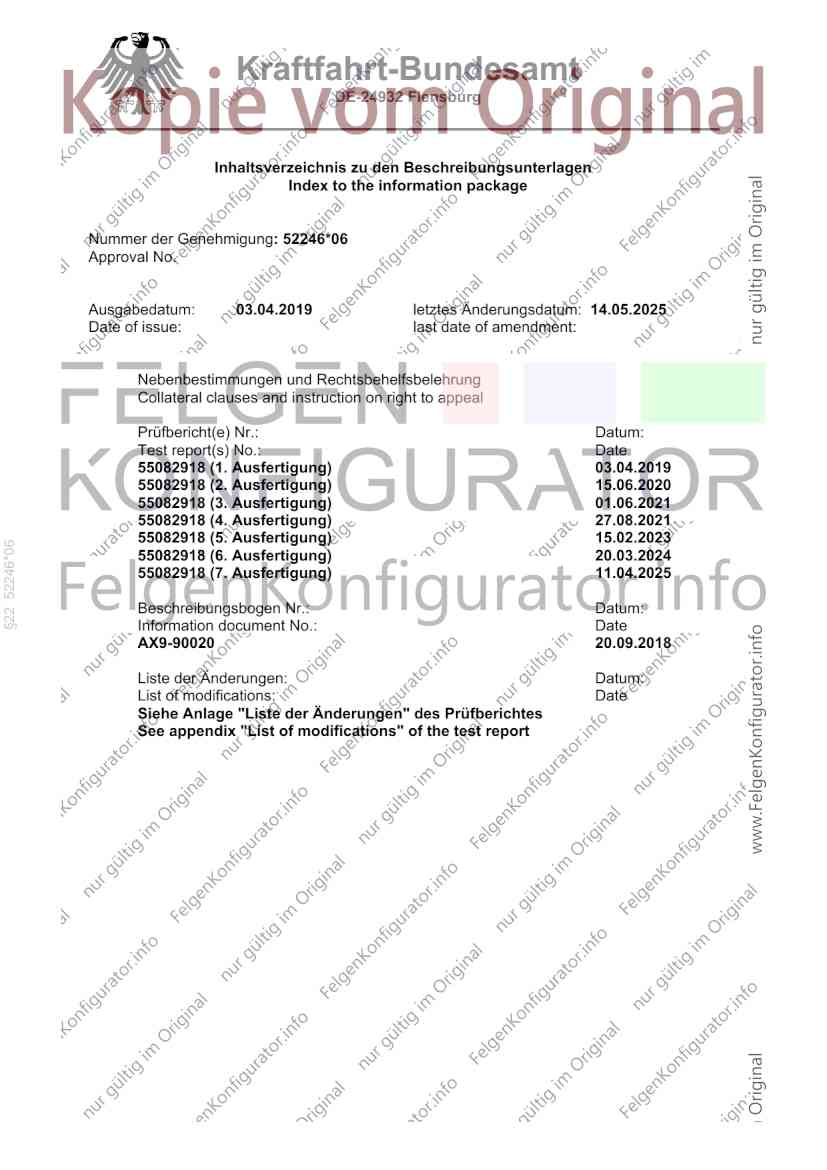

Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
Nummer der Genehmigung: 52246*06
Approval No.
Ausgabedatum: 03.04.2019 letztes Änderungsdatum: 14.05.2025
Date of issue: last date of amendment:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
Prüfbericht(e) Nr.: Datum:
Test report(s) No.: Date
55082918 (1. Ausfertigung) 03.04.2019
55082918 (2. Ausfertigung) 15.06.2020
55082918 (3. Ausfertigung) 01.06.2021
55082918 (4. Ausfertigung) 27.08.2021
55082918 (5. Ausfertigung) 15.02.2023
§22 52246*06
55082918 (6. Ausfertigung) 20.03.2024
55082918 (7. Ausfertigung) 11.04.2025
Beschreibungsbogen Nr.: Datum:
Information document No.: Date
AX9-90020 20.09.2018
Liste der Änderungen: Datum:
List of modifications: Date
Siehe Anlage "Liste der Änderungen" des Prüfberichtes
See appendix "List of modifications" of the test report
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der Genehmigung: 52246*06
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Jede Einrichtung, die dem genehmigten Typ entspricht, ist gemäß der angewendeten Vor-
schrift zu kennzeichnen.
Das Genehmigungszeichen lautet wie folgt:
KBA 52246
Die Einzelerzeugnisse der reihenweisen Fertigung müssen mit den Genehmigungs-
unterlagen genau übereinstimmen. Änderungen an den Einzelerzeugnissen sind nur mit
ausdrücklicher Zustimmung des Kraftfahrt-Bundesamtes gestattet.
Änderungen der Firmenbezeichnung, der Anschrift und der Fertigungsstätten sowie eines bei
der Erteilung der Genehmigung benannten Zustellungsbevollmächtigten oder bevollmächtig-
ten Vertreters sind dem Kraftfahrt-Bundesamt unverzüglich mitzuteilen.
Verstöße gegen diese Bestimmungen können zum Widerruf der Genehmigung führen und
§22 52246*06
können überdies strafrechtlich verfolgt werden.
Die Genehmigung erlischt, wenn sie zurückgegeben oder entzogen wird, oder der genehmig-
te Typ den Rechtsvorschriften nicht mehr entspricht. Der Widerruf kann ausgesprochen wer-
den, wenn die für die Erteilung und den Bestand der Genehmigung geforderten Vorausset-
zungen nicht mehr bestehen, wenn der Genehmigungsinhaber gegen die mit der Genehmi-
gung verbundenen Pflichten - auch soweit sie sich aus den zu dieser Genehmigung zuge-
ordneten besonderen Auflagen ergeben - verstößt oder wenn sich herausstellt, dass der ge-
nehmigte Typ den Erfordernissen der Verkehrssicherheit oder des Umweltschutzes nicht
entspricht.
Das Kraftfahrt-Bundesamt kann jederzeit die ordnungsgemäße Ausübung der durch diese
Genehmigung verliehenen Befugnisse, insbesondere die genehmigungsgerechte Fertigung
sowie die Maßnahmen zur Übereinstimmung der Produktion, nachprüfen. Es kann zu diesem
Zweck Proben entnehmen oder entnehmen lassen. Dem Kraftfahrt-Bundesamt und/oder
seinen Beauftragten ist ungehinderter Zutritt zu Produktions- und Lagerstätten zu gewähren.
Die mit der Erteilung der Genehmigung verliehenen Befugnisse sind nicht übertragbar.
Schutzrechte Dritter werden durch diese Genehmigung nicht berührt.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2

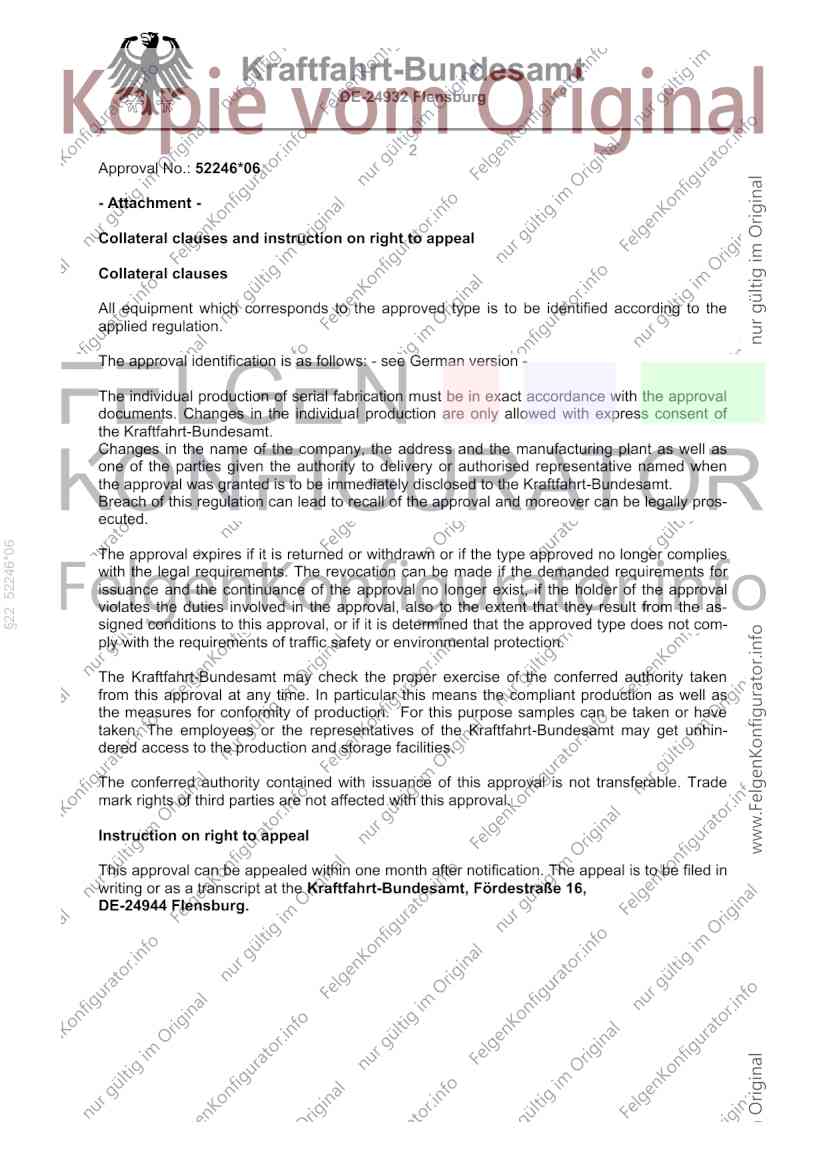

Approval No.: 52246*06
- Attachment -
Collateral clauses and instruction on right to appeal
Collateral clauses
All equipment which corresponds to the approved type is to be identified according to the
applied regulation.
The approval identification is as follows: - see German version -
The individual production of serial fabrication must be in exact accordance with the approval
documents. Changes in the individual production are only allowed with express consent of
the Kraftfahrt-Bundesamt.
Changes in the name of the company, the address and the manufacturing plant as well as
one of the parties given the authority to delivery or authorised representative named when
the approval was granted is to be immediately disclosed to the Kraftfahrt-Bundesamt.
Breach of this regulation can lead to recall of the approval and moreover can be legally pros-
ecuted.
§22 52246*06
The approval expires if it is returned or withdrawn or if the type approved no longer complies
with the legal requirements. The revocation can be made if the demanded requirements for
issuance and the continuance of the approval no longer exist, if the holder of the approval
violates the duties involved in the approval, also to the extent that they result from the as-
signed conditions to this approval, or if it is determined that the approved type does not com-
ply with the requirements of traffic safety or environmental protection.
The Kraftfahrt-Bundesamt may check the proper exercise of the conferred authority taken
from this approval at any time. In particular this means the compliant production as well as
the measures for conformity of production. For this purpose samples can be taken or have
taken. The employees or the representatives of the Kraftfahrt-Bundesamt may get unhin-
dered access to the production and storage facilities.
The conferred authority contained with issuance of this approval is not transferable. Trade
mark rights of third parties are not affected with this approval.
Instruction on right to appeal
This approval can be appealed within one month after notification. The appeal is to be filed in
writing or as a transcript at the Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg.

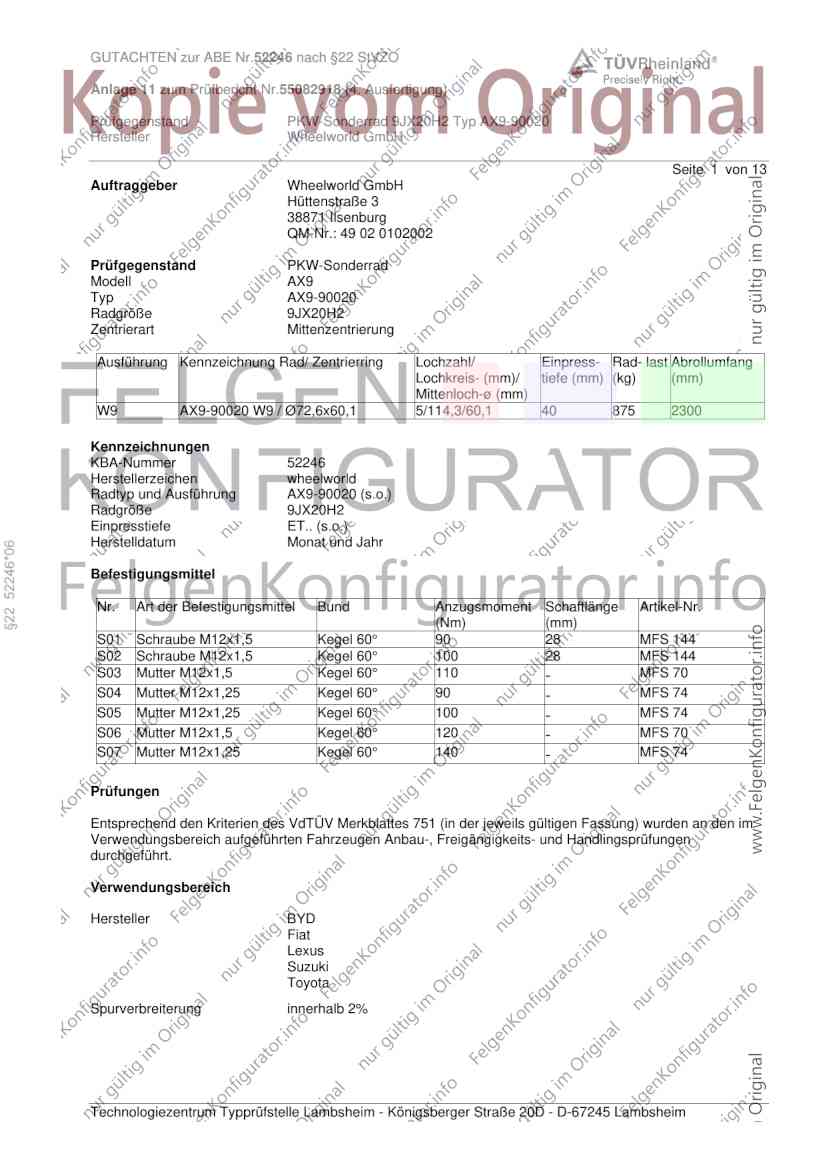

GUTACHTEN zur ABE Nr.52246 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr.55082918 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20H2 Typ AX9-90020
Hersteller Wheelworld GmbH
Seite 1 von 13
Auftraggeber Wheelworld GmbH
Hüttenstraße 3
38871 Ilsenburg
QM-Nr.: 49 02 0102002
Prüfgegenstand PKW-Sonderrad
Modell AX9
Typ AX9-90020
Radgröße 9JX20H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- last Abrollumfang
Lochkreis- (mm)/ tiefe (mm) (kg) (mm)
Mittenloch-ø (mm)
W9 AX9-90020 W9 / Ø72,6x60,1 5/114,3/60,1 40 875 2300
Kennzeichnungen
KBA-Nummer 52246
Herstellerzeichen wheelworld
Radtyp und Ausführung AX9-90020 (s.o.)
Radgröße 9JX20H2
Einpresstiefe ET.. (s.o.)
Herstelldatum Monat und Jahr
§22 52246*06
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment Schaftlänge Artikel-Nr.
(Nm) (mm)
S01 Schraube M12x1,5 Kegel 60° 90 28 MFS 144
S02 Schraube M12x1,5 Kegel 60° 100 28 MFS 144
S03 Mutter M12x1,5 Kegel 60° 110 - MFS 70
S04 Mutter M12x1,25 Kegel 60° 90 - MFS 74
S05 Mutter M12x1,25 Kegel 60° 100 - MFS 74
S06 Mutter M12x1,5 Kegel 60° 120 - MFS 70
S07 Mutter M12x1,25 Kegel 60° 140 - MFS 74
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an den im
Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen
durchgeführt.
Verwendungsbereich
Hersteller BYD
Fiat
Lexus
Suzuki
Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.52246 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr.55082918 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20H2 Typ AX9-90020
Hersteller Wheelworld GmbH
Seite 2 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BYD ATTO 3 65 225/40R20 A12 A14 A18
SC2E 65 235/35R20 A58 S06
e9*2018/858*11147*.. 65 235/40R20
- Elektro
Fiat Sedici 79-99,2 245/30R20 B51 K1c K25 K2b K30 K42 A01 A12 A14
FY A18 A57 Flh
e4*2001/116*0106*.. KMV S02
Lexus ES 300h 131 235/35R20 T92 A01 A12 A14
XZ1L(EU,M), -/TMG 131 245/30R20 T90 A18 A58 Lim
e6*2007/46*0250*..; 131 265/30R20 A01 K2a K2b K4i R03 V20 S03
e13*2007/46*1962*..
Lexus GS 183-255 245/30R20 T90 A12 A14 A18
S19(a) Lim S03
e6*2001/116*
0103*00-05
Lexus GS 250/200t/300 154, 180 235/35R20 K3h K3s K3v T92 A01 A12 A14
S19(a) 154, 180 265/30R20 K2b K4i K6g K6i K6r R03 T94 A18 A58 Lim
e6*2001/116* NoH V20 S03
§22 52246*06
154, 180 275/30R20 K2b K4i K6g K6i K6r R03
0103*06-..
ab Modell 2013
Lexus GS F 351 235/35R20 A32 K3f K3s M+S T92 A01 A14 A18
UL10 (EU,M) 351 265/30R20 A12 M+S R03 T94 A58 L06 Lim
e6*2007/46*0164*.. 351 275/30R20 A12 M+S R03 V20 S03
Lexus IS 110-153 235/30R20 G01 K30 R02 R70 T88 A01 A12 A14
XE2(a) 110-153 245/30R20 R03 T90 A18 Lim VL0
e11*2001/116* 110-153 255/30R20 R03 T92 S03
0206*00-09
Lexus IS 250c 153 235/30R20 G01 K3s R02 R70 T88 A01 A12 A14
XE2(a) 153 245/30R20 R03 T90 A18 Cbo VL0
e11*2001/116* 153 255/30R20 R03 T92 S03
0206*00-09
Lexus NX 114, 175 235/45R20 A12 A14 A18
AZ1, AZ1-TMG 114, 175 245/40R20 A57 MHy S03
e6*2007/46*0111*..; 114, 175 245/45R20
e13*2007/46*1536*..
- incl. Hybrid
Lexus RC 133, 180 235/35R20 K1b K3h K3s K3v T92 A01 A12 A14
XC1 (EU,M) 133, 180 265/30R20 K2b R03 T94 A18 A58 Cpe
e11*2007/46*2883*..; 133, 180 275/30R20 K2c K4h K6g K6i K6j R03 MHy V20 S03
e6*2007/46*0336*..
Lexus RC F 341, 351 235/35R20 A10 K3f K3s M+S T92 A01 A14 A18
UXC1 (EU,M) 341, 351 265/30R20 A12 M+S R03 T94 A58 Cpe L06
e11*2007/46*1532*..; 341, 351 275/30R20 A12 M+S R03 V20 S03
e6*2007/46*0335*00-04
- nur für Radmuttern
M12x1,5
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.52246 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr.55082918 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20H2 Typ AX9-90020
Hersteller Wheelworld GmbH
Seite 3 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Lexus UX 112, 127 225/40R20 K6w A01 A12 A14
ZA1(EU,M), -/TMG 112, 127 235/35R20 K6w T92 A18 A57 MHy
e6*2007/46*0263*..; 112, 127 235/40R20 K6w S03
e13*2007/46*2005*.. 112, 127 245/35R20 K1a K6b K6x
112, 127 255/35R20 K1c K2b K6d K6y
Suzuki Across 136 235/45R20 A12 A14 A18
XA5P(S)(EU,M) A56 S03
e6*2007/46*0430*..;
- Plug-in Hybrid
Suzuki Grand Vitara 78-171 245/40R20 K1c K2b A01 A12 A14
JT 78-171 275/35R20 K1c K2c K42 Z49 A18 Y85 S05
e4*2001/116*0091*..; 78-171 275/40R20 K1c K25 K2c K42 Z49
e4*2007/46*0292*..
- 5-Türer
Suzuki Grand Vitara 78-122 245/40R20 K1c K2b A01 A12 A14
JT 78-122 275/35R20 K1c K2c A18 Y84 S05
e4*2001/116*0091*..; 78-122 275/40R20 K1c K25 K2c
e4*2007/46*0292*..
§22 52246*06
- 3-Türer
Suzuki Kizashi 131 225/35R20 K1a K2b T90 A01 A12 A14
FR 131 235/35R20 K1a K2b T92 A18 A57 Lim
e4*2007/46*0142*.. 131 245/30R20 K1c K2b K6d T90 S07
Suzuki SX4 66-99,2 245/30R20 B51 K1c K25 K2b K30 K42 A01 A12 A14
EY A18 A57 Flh
e4*2001/116*0105*..; KMV S02
e4*2007/46*0284*..
- mit Radhaus-
Verbreiterungen
Suzuki SX4 66-99,2 245/30R20 B51 K1c K25 K2c K30 K42 A01 A12 A14
EY A18 A58 Flh
e4*2001/116*0105*..; KOV S02
e4*2007/46*0284*..
- ohne Radhaus-
Verbreiterungen
Suzuki SX4 79,82,88 245/30R20 B51 K1c K25 K2b K30 K42 A01 A12 A14
GY A18 A57 Flh
e4*2001/116*0124*..; KMV S04
e4*2007/46*0291*..
- mit Radhaus-
Verbreiterungen
Suzuki SX4 79,82,88 245/30R20 B51 K1c K25 K2c K30 K42 A01 A12 A14
GY A18 A58 Flh
e4*2001/116*0124*..; KOV S04
e4*2007/46*0291*..
- ohne Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.52246 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr.55082918 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20H2 Typ AX9-90020
Hersteller Wheelworld GmbH

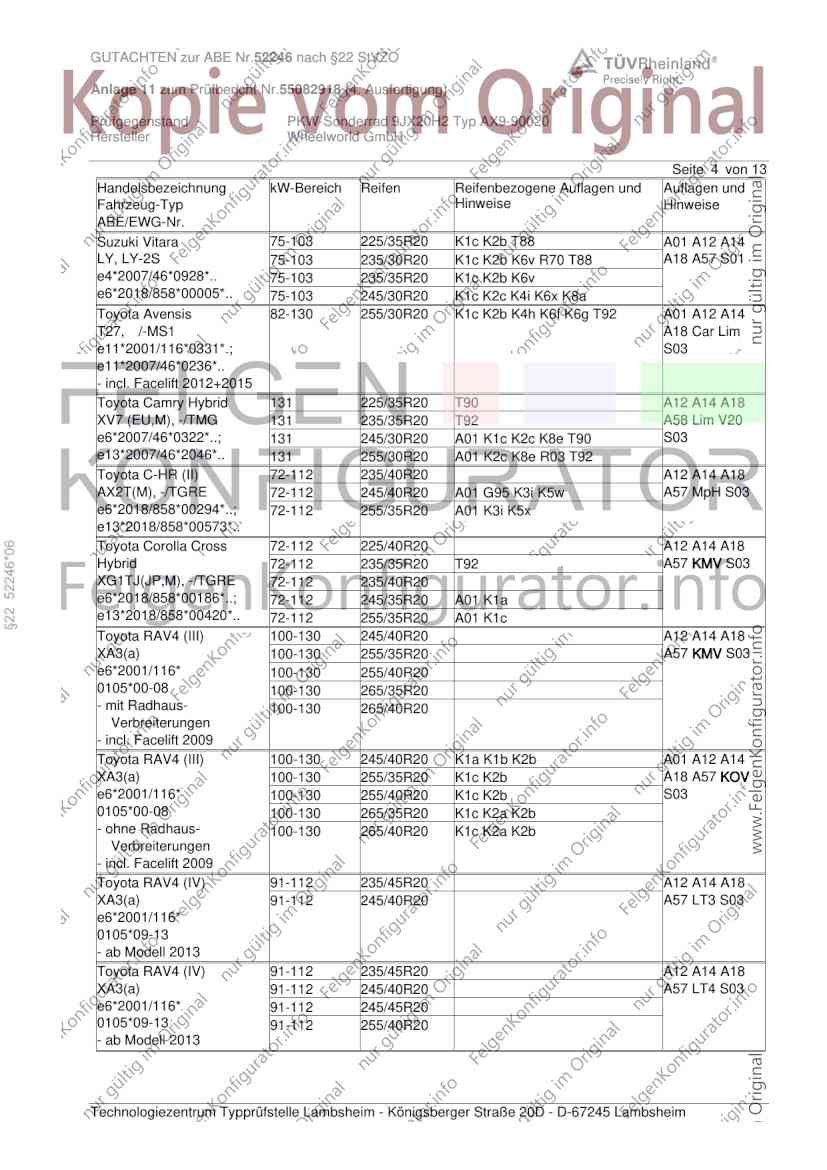

Seite 4 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki Vitara 75-103 225/35R20 K1c K2b T88 A01 A12 A14
LY, LY-2S 75-103 235/30R20 K1c K2b K6v R70 T88 A18 A57 S01
e4*2007/46*0928*.. 75-103 235/35R20 K1c K2b K6v
e6*2018/858*00005*.. 75-103 245/30R20 K1c K2c K4i K6x K8a
Toyota Avensis 82-130 255/30R20 K1c K2b K4h K6f K6g T92 A01 A12 A14
T27, /-MS1 A18 Car Lim
e11*2001/116*0331*.; S03
e11*2007/46*0236*..
- incl. Facelift 2012+2015
Toyota Camry Hybrid 131 225/35R20 T90 A12 A14 A18
XV7 (EU,M), -/TMG 131 235/35R20 T92 A58 Lim V20
e6*2007/46*0322*..; 131 245/30R20 A01 K1c K2c K8e T90 S03
e13*2007/46*2046*.. 131 255/30R20 A01 K2c K8e R03 T92
Toyota C-HR (II) 72-112 235/40R20 A12 A14 A18
AX2T(M), -/TGRE 72-112 245/40R20 A01 G95 K3i K5w A57 MpH S03
e6*2018/858*00294*..; 72-112 255/35R20 A01 K3i K5x
e13*2018/858*00573*..
§22 52246*06
Toyota Corolla Cross 72-112 225/40R20 A12 A14 A18
Hybrid 72-112 235/35R20 T92 A57 KMV S03
XG1TJ(JP,M), -/TGRE 72-112 235/40R20
e6*2018/858*00186*..; 72-112 245/35R20 A01 K1a
e13*2018/858*00420*.. 72-112 255/35R20 A01 K1c
Toyota RAV4 (III) 100-130 245/40R20 A12 A14 A18
XA3(a) 100-130 255/35R20 A57 KMV S03
e6*2001/116* 100-130 255/40R20
0105*00-08 100-130 265/35R20
- mit Radhaus- 100-130 265/40R20
Verbreiterungen
- incl. Facelift 2009
Toyota RAV4 (III) 100-130 245/40R20 K1a K1b K2b A01 A12 A14
XA3(a) 100-130 255/35R20 K1c K2b A18 A57 KOV
e6*2001/116* 100-130 255/40R20 K1c K2b S03
0105*00-08 100-130 265/35R20 K1c K2a K2b
- ohne Radhaus- 100-130 265/40R20 K1c K2a K2b
Verbreiterungen
- incl. Facelift 2009
Toyota RAV4 (IV) 91-112 235/45R20 A12 A14 A18
XA3(a) 91-112 245/40R20 A57 LT3 S03
e6*2001/116*
0105*09-13
- ab Modell 2013
Toyota RAV4 (IV) 91-112 235/45R20 A12 A14 A18
XA3(a) 91-112 245/40R20 A57 LT4 S03
e6*2001/116* 91-112 245/45R20
0105*09-13 91-112 255/40R20
- ab Modell 2013
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.52246 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr.55082918 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20H2 Typ AX9-90020
Hersteller Wheelworld GmbH
Seite 5 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota RAV4 (IV) 105, 112 235/45R20 A12 A14 A18
XA3(a), -/TMG 105, 112 245/40R20 A57 LT3 S03
e6*2001/116*
0105*14-..;
e13*2007/46*1657*..
- ab Facelift 2016
Toyota RAV4 (IV) 105, 112 235/45R20 A12 A14 A18
XA3(a), -/TMG 105, 112 245/40R20 A57 LT4 S03
e6*2001/116* 105, 112 245/45R20
0105*14-..; 105, 112 255/40R20
e13*2007/46*1657*..
- ab Facelift 2016
Toyota RAV4 (IV) Hybrid 114 235/45R20 A12 A14 A18
XA4(EU,M), -/TMG 114 245/40R20 A57 LT3 S03
e6*2007/46*0166*..;
e13*2007/46*1658*..
Toyota RAV4 (IV) Hybrid 114 235/45R20 A12 A14 A18
XA4(EU,M), -/TMG 114 245/40R20 A57 LT4 S03
§22 52246*06
e6*2007/46*0166*..; 114 245/45R20
e13*2007/46*1658*.. 114 255/40R20
Toyota RAV4 (V) 129, 131 235/45R20 A12 A14 A18
XA5(EU,M), -/TMG A57 NoP S03
e6*2007/46*0289*..;
e13*2007/46*1991*..
Toyota RAV4 (V) PHEV 136 235/45R20 A12 A14 A18
XA5P(EU,M), -/TGRE A56 S03
e6*2007/46*0429*..;
e13*2007/46*2356*..
- Plug-in Hybrid
Toyota Yaris Cross 68, 92 225/35R20 K1c K2b K6y K8a A01 A12 A14
XPB1F(M,EUM), -/TGRE 68, 92 235/35R20 K1c K2b K6y K8a A18 A58 F23
e6*2018/858*00013*..; 68, 92 245/30R20 K1c K2b K5v K6y K8a Flh NoE NoP
e13*2018/858*00156*.. 68, 92 255/30R20 K2c K6y K8i K8x R03 V20 S03
68, 92 265/30R20 K2c K6y K8i K8x R03
Toyota Yaris Cross AWD 68 225/35R20 K1c K2c A01 A12 A14
XPB1F(M,EUM), -/TGRE 68 235/35R20 K1c K2c A18 A56 F24
e6*2018/858*00013*..; 68 245/30R20 K1c K2c K5v K6v Flh NoE NoP
e13*2018/858*00156*.. S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.52246 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr.55082918 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20H2 Typ AX9-90020
Hersteller Wheelworld GmbH
Seite 6 von 13

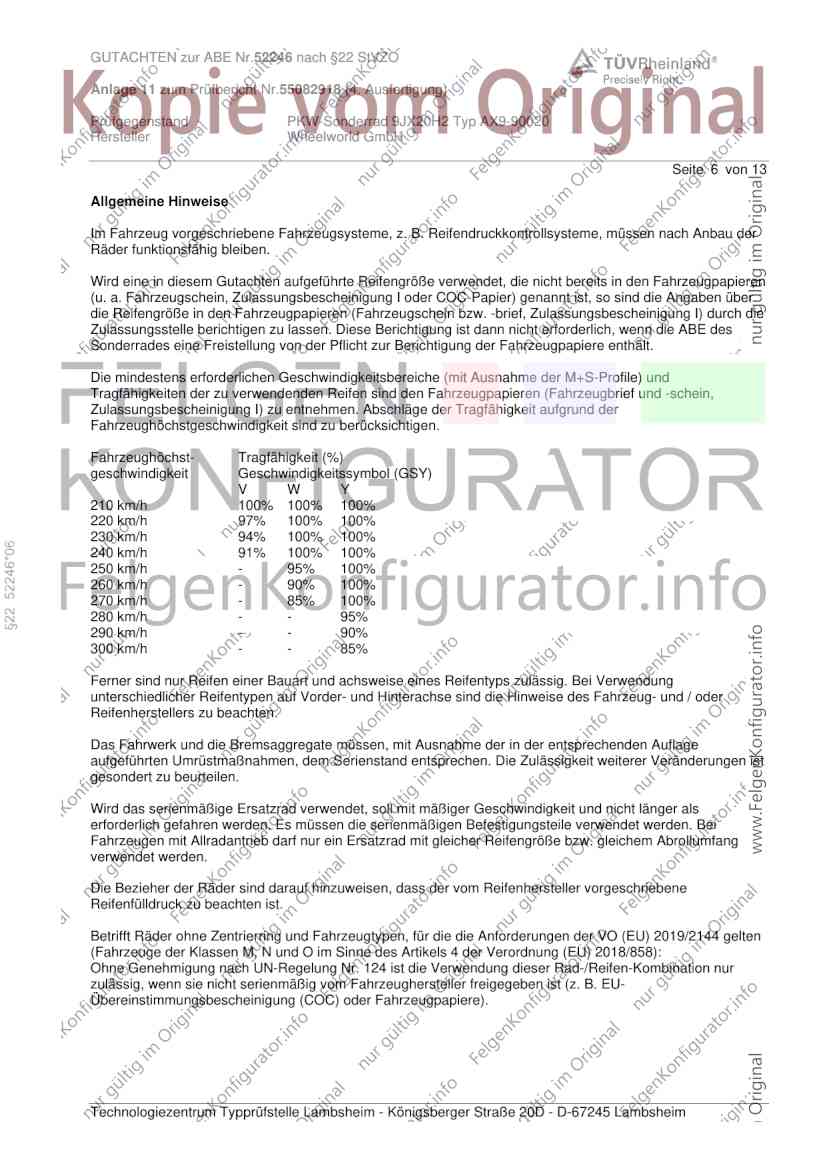

Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeugpapieren
(u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die Angaben über
die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbescheinigung I) durch die
Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des
Sonderrades eine Freistellung von der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
§22 52246*06
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Veränderungen ist
gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollumfang
verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Betrifft Räder ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU) 2019/2144 gelten
(Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU) 2018/858):
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen-Kombination nur
zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben ist (z. B. EU-
Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.52246 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr.55082918 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20H2 Typ AX9-90020
Hersteller Wheelworld GmbH

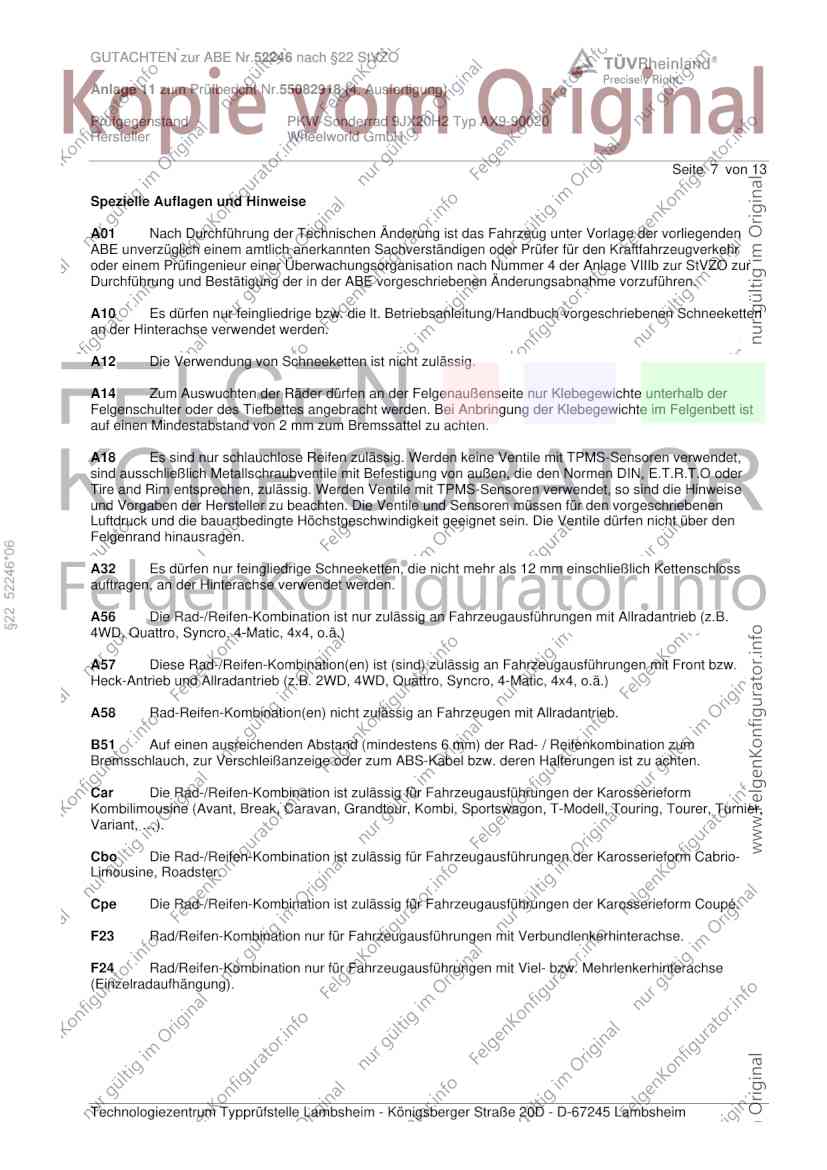

Seite 7 von 13
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegenden
ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr
oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage VIIIb zur StVZO zur
Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen Schneeketten
an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist
auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwendet,
sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN, E.T.R.T.O oder
Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet, so sind die Hinweise
und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den vorgeschriebenen
Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die Ventile dürfen nicht über den
Felgenrand hinausragen.
§22 52246*06
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Kettenschloss
auftragen, an der Hinterachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw.
Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B51 Auf einen ausreichenden Abstand (mindestens 6 mm) der Rad- / Reifenkombination zum
Bremsschlauch, zur Verschleißanzeige oder zum ABS-Kabel bzw. deren Halterungen ist zu achten.
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Turnier,
Variant, …).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cabrio-
Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.52246 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr.55082918 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20H2 Typ AX9-90020
Hersteller Wheelworld GmbH
Seite 8 von 13

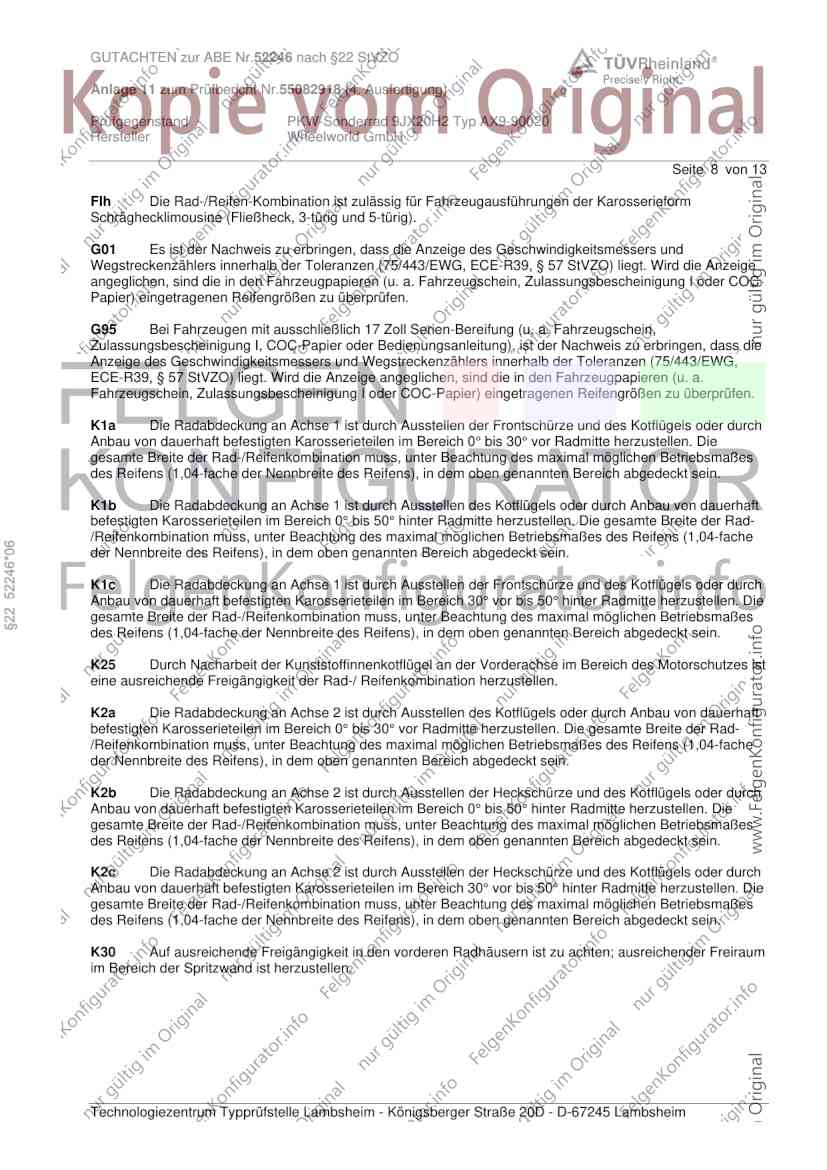

Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige
angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
G95 Bei Fahrzeugen mit ausschließlich 17 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen, dass die
Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG,
ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
§22 52246*06
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des Motorschutzes ist
eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K30 Auf ausreichende Freigängigkeit in den vorderen Radhäusern ist zu achten; ausreichender Freiraum
im Bereich der Spritzwand ist herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.52246 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr.55082918 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20H2 Typ AX9-90020
Hersteller Wheelworld GmbH
Seite 9 von 13

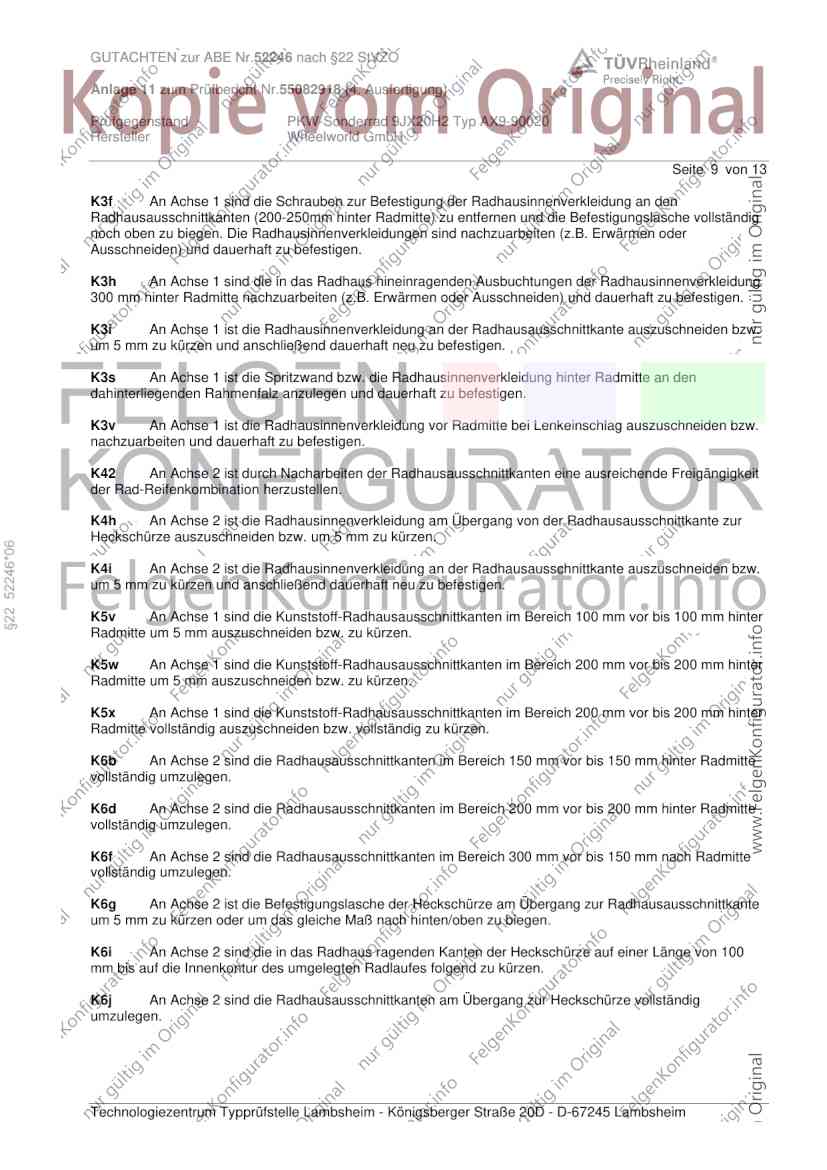

K3f An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (200-250mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
noch oben zu biegen. Die Radhausinnenverkleidungen sind nachzuarbeiten (z.B. Erwärmen oder
Ausschneiden) und dauerhaft zu befestigen.
K3h An Achse 1 sind die in das Radhaus hineinragenden Ausbuchtungen der Radhausinnenverkleidung
300 mm hinter Radmitte nachzuarbeiten (z.B. Erwärmen oder Ausschneiden) und dauerhaft zu befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden bzw.
um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K3v An Achse 1 ist die Radhausinnenverkleidung vor Radmitte bei Lenkeinschlag auszuschneiden bzw.
nachzuarbeiten und dauerhaft zu befestigen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante zur
Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
§22 52246*06
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden bzw.
um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter Radmitte
vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach Radmitte
vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausausschnittkante
um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von 100
mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.52246 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr.55082918 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20H2 Typ AX9-90020
Hersteller Wheelworld GmbH
Seite 10 von 13

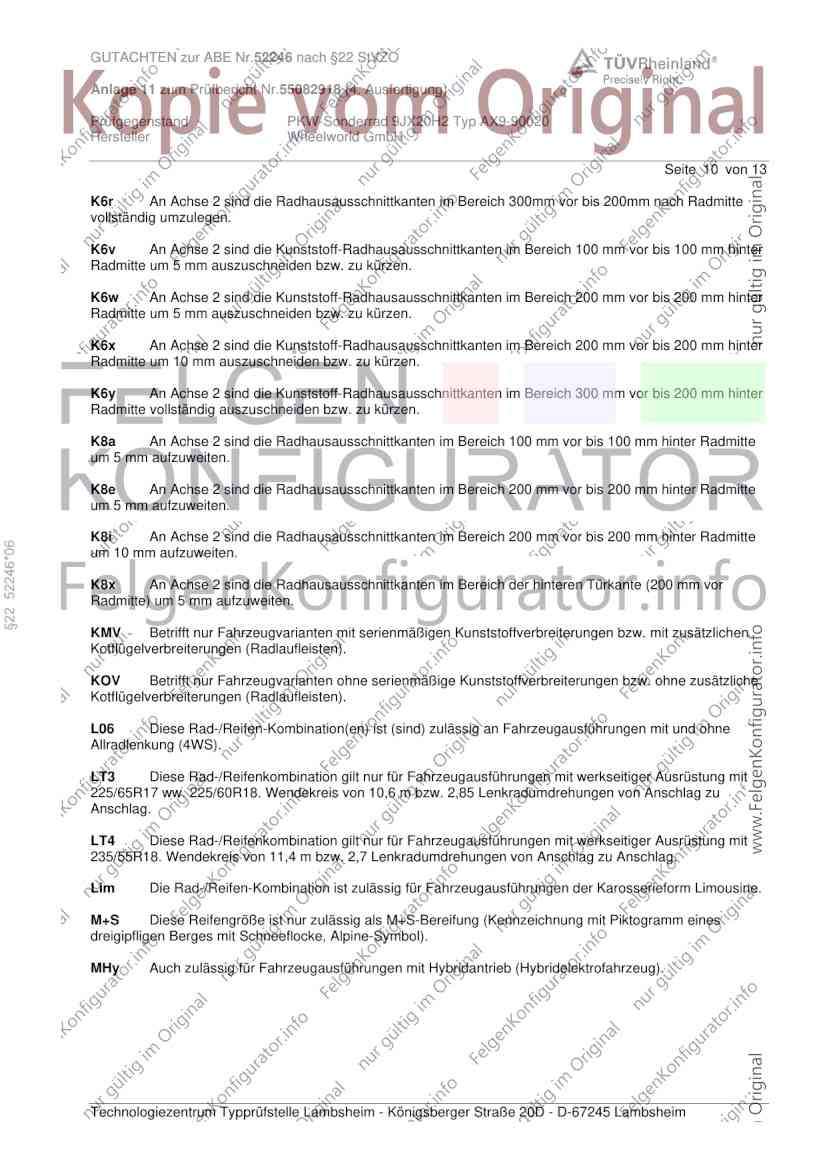

K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach Radmitte
vollständig umzulegen.
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter Radmitte
um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
§22 52246*06
um 10 mm aufzuweiten.
K8x An Achse 2 sind die Radhausausschnittkanten im Bereich der hinteren Türkante (200 mm vor
Radmitte) um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzlichen
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zusätzliche
Kotflügelverbreiterungen (Radlaufleisten).
L06 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
Allradlenkung (4WS).
LT3 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit werkseitiger Ausrüstung mit
225/65R17 ww. 225/60R18. Wendekreis von 10,6 m bzw. 2,85 Lenkradumdrehungen von Anschlag zu
Anschlag.
LT4 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit werkseitiger Ausrüstung mit
235/55R18. Wendekreis von 11,4 m bzw. 2,7 Lenkradumdrehungen von Anschlag zu Anschlag.
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung (Kennzeichnung mit Piktogramm eines
dreigipfligen Berges mit Schneeflocke, Alpine-Symbol).
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.52246 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr.55082918 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20H2 Typ AX9-90020
Hersteller Wheelworld GmbH
Seite 11 von 13

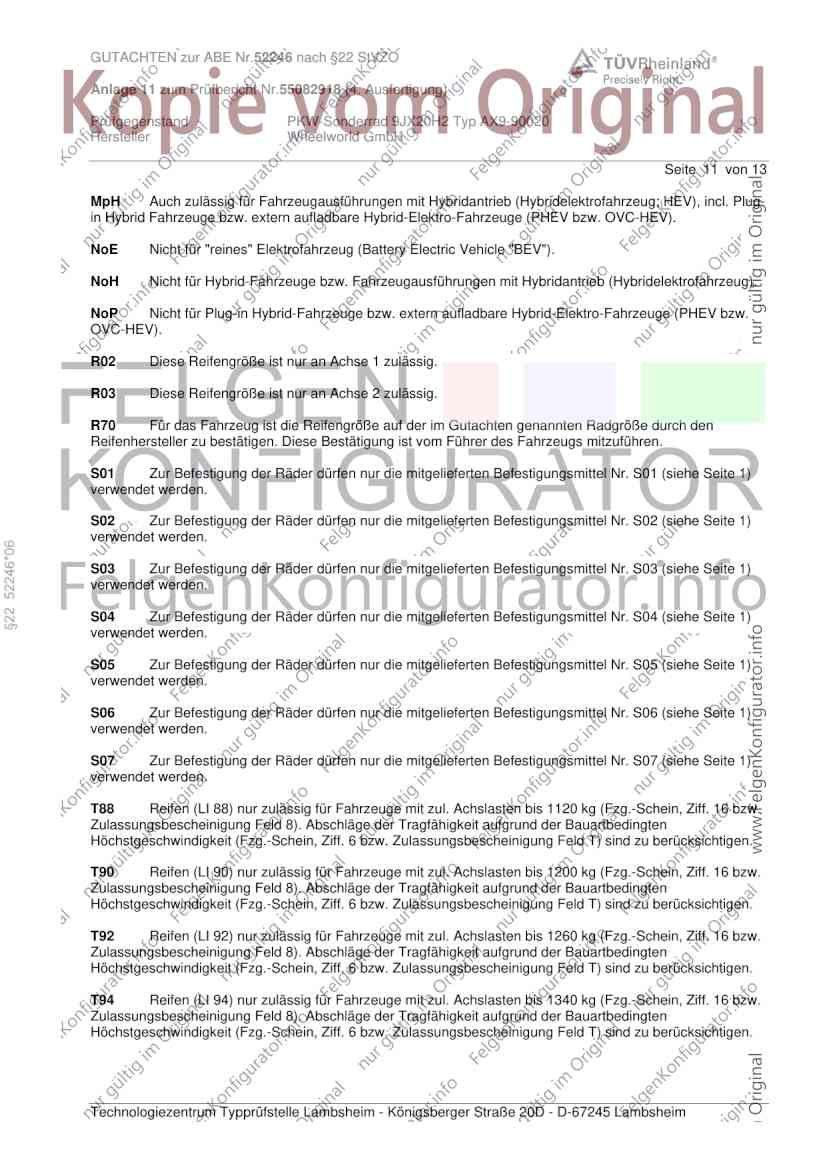

MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug; HEV), incl. Plug-
in Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-HEV).
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw.
OVC-HEV).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe Seite 1)
verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe Seite 1)
verwendet werden.
§22 52246*06
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe Seite 1)
verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe Seite 1)
verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe Seite 1)
verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe Seite 1)
verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe Seite 1)
verwendet werden.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.52246 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr.55082918 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20H2 Typ AX9-90020
Hersteller Wheelworld GmbH
Seite 12 von 13

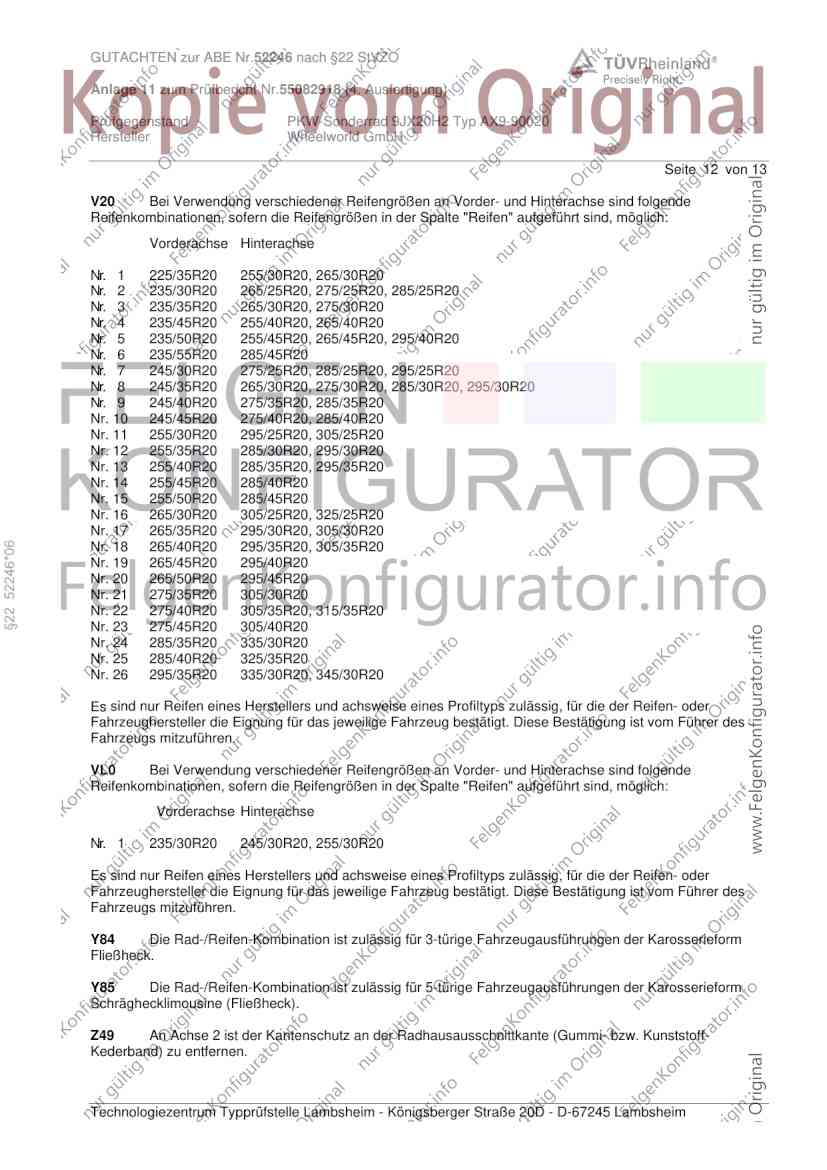

V20 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R20 255/30R20, 265/30R20
Nr. 2 235/30R20 265/25R20, 275/25R20, 285/25R20
Nr. 3 235/35R20 265/30R20, 275/30R20
Nr. 4 235/45R20 255/40R20, 265/40R20
Nr. 5 235/50R20 255/45R20, 265/45R20, 295/40R20
Nr. 6 235/55R20 285/45R20
Nr. 7 245/30R20 275/25R20, 285/25R20, 295/25R20
Nr. 8 245/35R20 265/30R20, 275/30R20, 285/30R20, 295/30R20
Nr. 9 245/40R20 275/35R20, 285/35R20
Nr. 10 245/45R20 275/40R20, 285/40R20
Nr. 11 255/30R20 295/25R20, 305/25R20
Nr. 12 255/35R20 285/30R20, 295/30R20
Nr. 13 255/40R20 285/35R20, 295/35R20
Nr. 14 255/45R20 285/40R20
Nr. 15 255/50R20 285/45R20
Nr. 16 265/30R20 305/25R20, 325/25R20
Nr. 17 265/35R20 295/30R20, 305/30R20
§22 52246*06
Nr. 18 265/40R20 295/35R20, 305/35R20
Nr. 19 265/45R20 295/40R20
Nr. 20 265/50R20 295/45R20
Nr. 21 275/35R20 305/30R20
Nr. 22 275/40R20 305/35R20, 315/35R20
Nr. 23 275/45R20 305/40R20
Nr. 24 285/35R20 335/30R20
Nr. 25 285/40R20 325/35R20
Nr. 26 295/35R20 335/30R20, 345/30R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
VL0 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 235/30R20 245/30R20, 255/30R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
Y84 Die Rad-/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Karosserieform
Fließheck.
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck).
Z49 An Achse 2 ist der Kantenschutz an der Radhausausschnittkante (Gummi- bzw. Kunststoff-
Kederband) zu entfernen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.52246 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr.55082918 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20H2 Typ AX9-90020
Hersteller Wheelworld GmbH

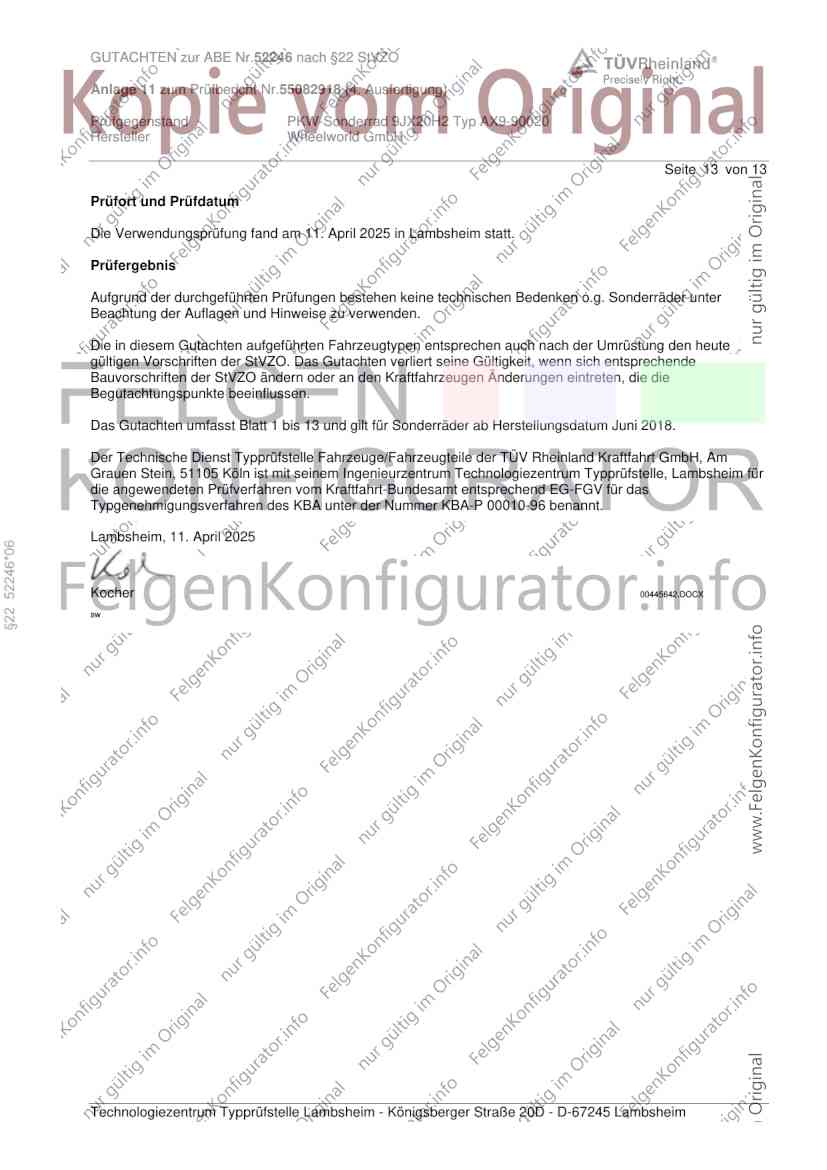

Seite 13 von 13
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 11. April 2025 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den heute
gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende
Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 13 und gilt für Sonderräder ab Herstellungsdatum Juni 2018.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am
Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim für
die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das
Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 11. April 2025
§22 52246*06
Kocher 00445642.DOCX
sw
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
