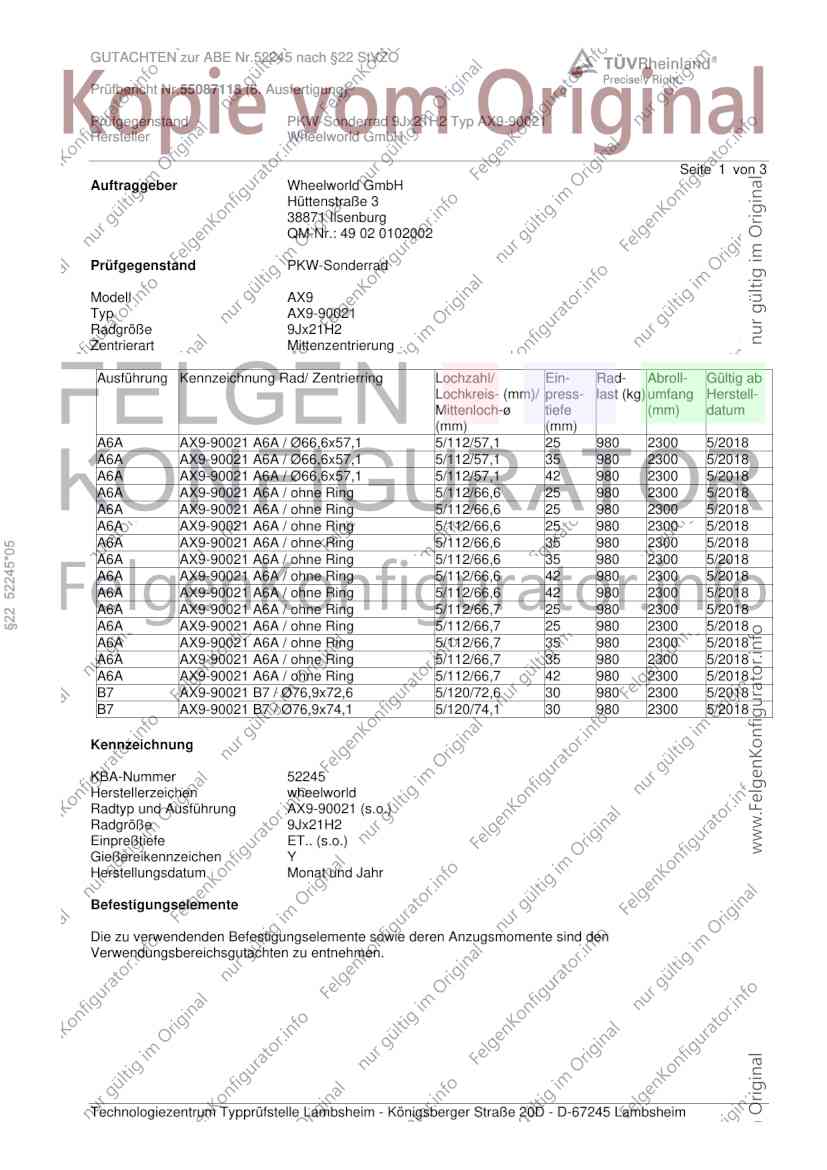

GUTACHTEN zur ABE Nr.52245 nach §22 StVZO
Prüfbericht Nr.55087118 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9Jx21H2 Typ AX9-90021
Hersteller Wheelworld GmbH
Seite 1 von 3
Auftraggeber Wheelworld GmbH
Hüttenstraße 3
38871 Ilsenburg
QM-Nr.: 49 02 0102002
Prüfgegenstand PKW-Sonderrad
Modell AX9
Typ AX9-90021
Radgröße 9Jx21H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
Lochkreis- (mm)/ press- last (kg) umfang Herstell-
Mittenloch-ø tiefe (mm) datum
(mm) (mm)
A6A AX9-90021 A6A / Ø66,6x57,1 5/112/57,1 25 980 2300 5/2018
A6A AX9-90021 A6A / Ø66,6x57,1 5/112/57,1 35 980 2300 5/2018
A6A AX9-90021 A6A / Ø66,6x57,1 5/112/57,1 42 980 2300 5/2018
A6A AX9-90021 A6A / ohne Ring 5/112/66,6 25 980 2300 5/2018
A6A AX9-90021 A6A / ohne Ring 5/112/66,6 25 980 2300 5/2018
A6A AX9-90021 A6A / ohne Ring 5/112/66,6 25 980 2300 5/2018
A6A AX9-90021 A6A / ohne Ring 5/112/66,6 35 980 2300 5/2018
§22 52245*05
A6A AX9-90021 A6A / ohne Ring 5/112/66,6 35 980 2300 5/2018
A6A AX9-90021 A6A / ohne Ring 5/112/66,6 42 980 2300 5/2018
A6A AX9-90021 A6A / ohne Ring 5/112/66,6 42 980 2300 5/2018
A6A AX9-90021 A6A / ohne Ring 5/112/66,7 25 980 2300 5/2018
A6A AX9-90021 A6A / ohne Ring 5/112/66,7 25 980 2300 5/2018
A6A AX9-90021 A6A / ohne Ring 5/112/66,7 35 980 2300 5/2018
A6A AX9-90021 A6A / ohne Ring 5/112/66,7 35 980 2300 5/2018
A6A AX9-90021 A6A / ohne Ring 5/112/66,7 42 980 2300 5/2018
B7 AX9-90021 B7 / Ø76,9x72,6 5/120/72,6 30 980 2300 5/2018
B7 AX9-90021 B7 / Ø76,9x74,1 5/120/74,1 30 980 2300 5/2018
Kennzeichnung
KBA-Nummer 52245
Herstellerzeichen wheelworld
Radtyp und Ausführung AX9-90021 (s.o.)
Radgröße 9Jx21H2
Einpreßtiefe ET.. (s.o.)
Gießereikennzeichen Y
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

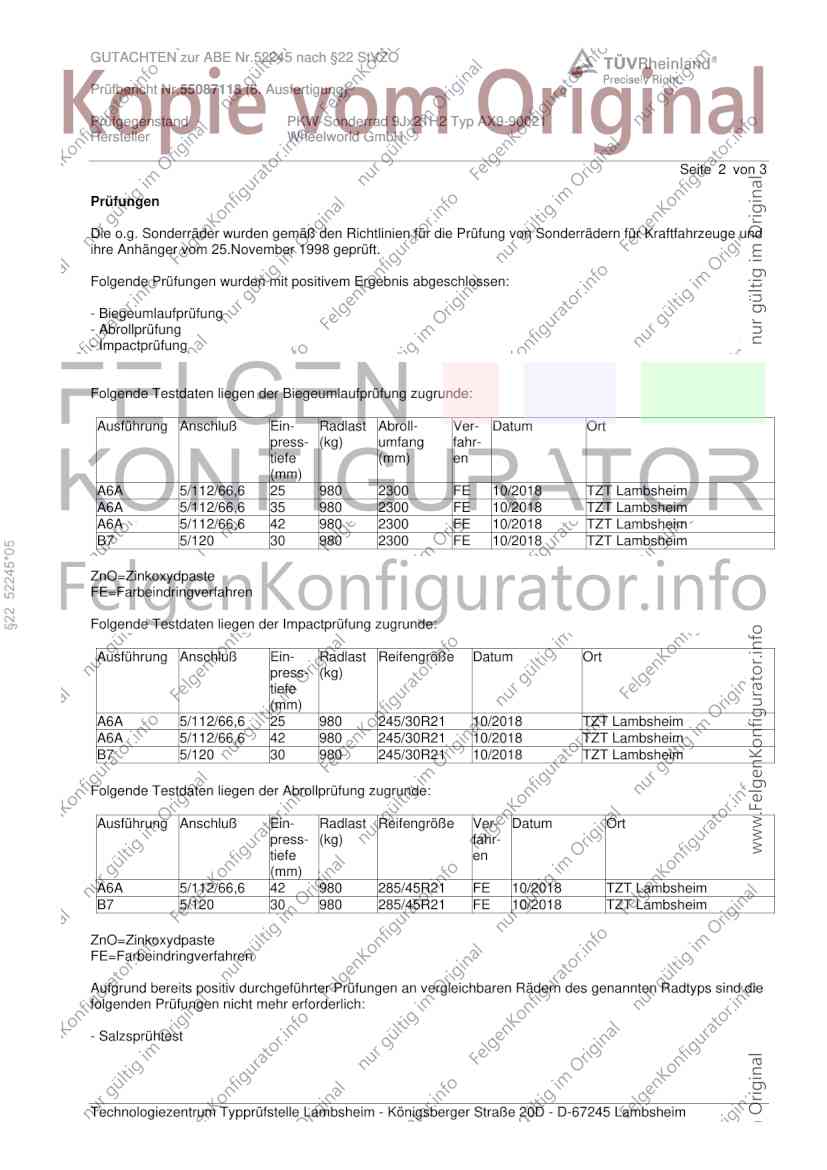

GUTACHTEN zur ABE Nr.52245 nach §22 StVZO
Prüfbericht Nr.55087118 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9Jx21H2 Typ AX9-90021
Hersteller Wheelworld GmbH
Seite 2 von 3
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für Kraftfahrzeuge und
ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Ausführung Anschluß Ein- Radlast Abroll- Ver- Datum Ort
press- (kg) umfang fahr-
tiefe (mm) en
(mm)
A6A 5/112/66,6 25 980 2300 FE 10/2018 TZT Lambsheim
A6A 5/112/66,6 35 980 2300 FE 10/2018 TZT Lambsheim
A6A 5/112/66,6 42 980 2300 FE 10/2018 TZT Lambsheim
B7 5/120 30 980 2300 FE 10/2018 TZT Lambsheim
§22 52245*05
ZnO=Zinkoxydpaste
FE=Farbeindringverfahren
Folgende Testdaten liegen der Impactprüfung zugrunde:
Ausführung Anschluß Ein- Radlast Reifengröße Datum Ort
press- (kg)
tiefe
(mm)
A6A 5/112/66,6 25 980 245/30R21 10/2018 TZT Lambsheim
A6A 5/112/66,6 42 980 245/30R21 10/2018 TZT Lambsheim
B7 5/120 30 980 245/30R21 10/2018 TZT Lambsheim
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Ausführung Anschluß Ein- Radlast Reifengröße Ver- Datum Ort
press- (kg) fahr-
tiefe en
(mm)
A6A 5/112/66,6 42 980 285/45R21 FE 10/2018 TZT Lambsheim
B7 5/120 30 980 285/45R21 FE 10/2018 TZT Lambsheim
ZnO=Zinkoxydpaste
FE=Farbeindringverfahren
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps sind die
folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

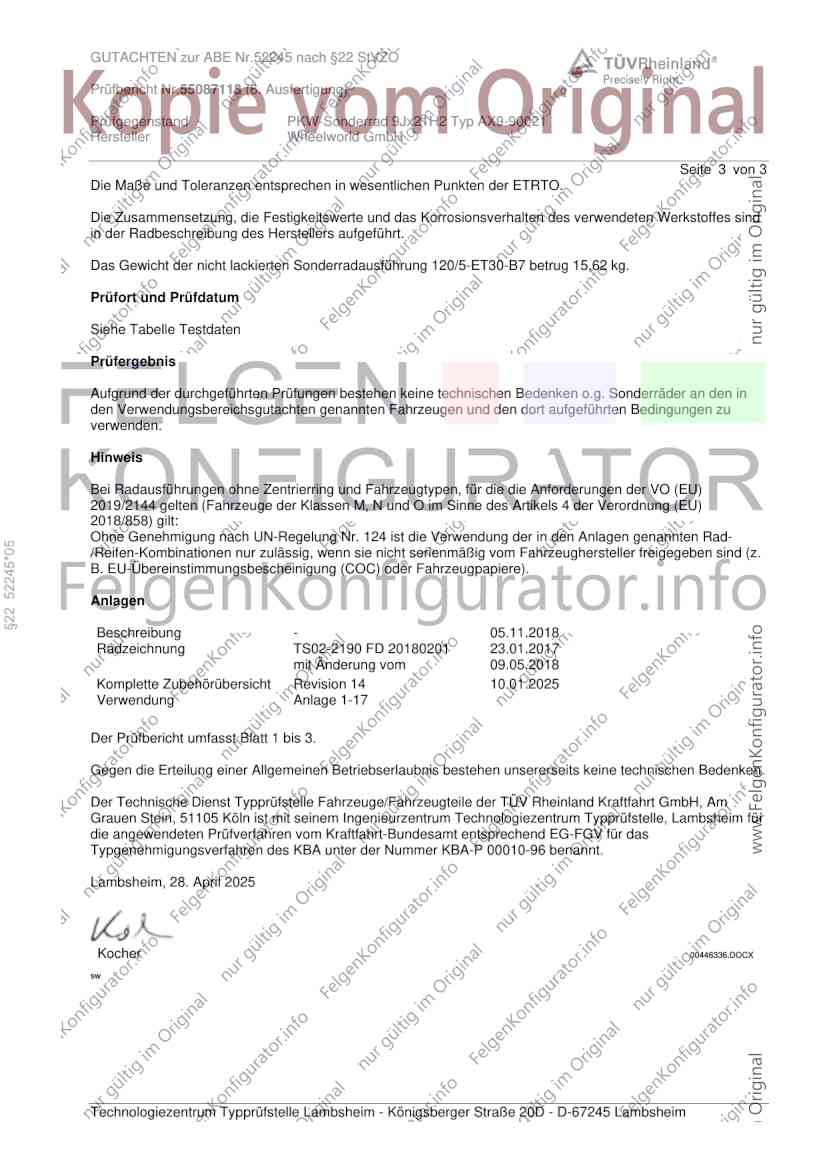

GUTACHTEN zur ABE Nr.52245 nach §22 StVZO
Prüfbericht Nr.55087118 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9Jx21H2 Typ AX9-90021
Hersteller Wheelworld GmbH
Seite 3 von 3
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten Werkstoffes sind
in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht der nicht lackierten Sonderradausführung 120/5-ET30-B7 betrug 15,62 kg.
Prüfort und Prüfdatum
Siehe Tabelle Testdaten
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an den in
den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten Bedingungen zu
verwenden.
Hinweis
Bei Radausführungen ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU)
2019/2144 gelten (Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU)
2018/858) gilt:
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung der in den Anlagen genannten Rad-
§22 52245*05
/Reifen-Kombinationen nur zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben sind (z.
B. EU-Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Anlagen
Beschreibung - 05.11.2018
Radzeichnung TS02-2190 FD 20180201 23.01.2017
mit Änderung vom 09.05.2018
Komplette Zubehörübersicht Revision 14 10.01.2025
Verwendung Anlage 1-17
Der Prüfbericht umfasst Blatt 1 bis 3.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am
Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim für
die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das
Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 28. April 2025
Kocher 00446336.DOCX
sw
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

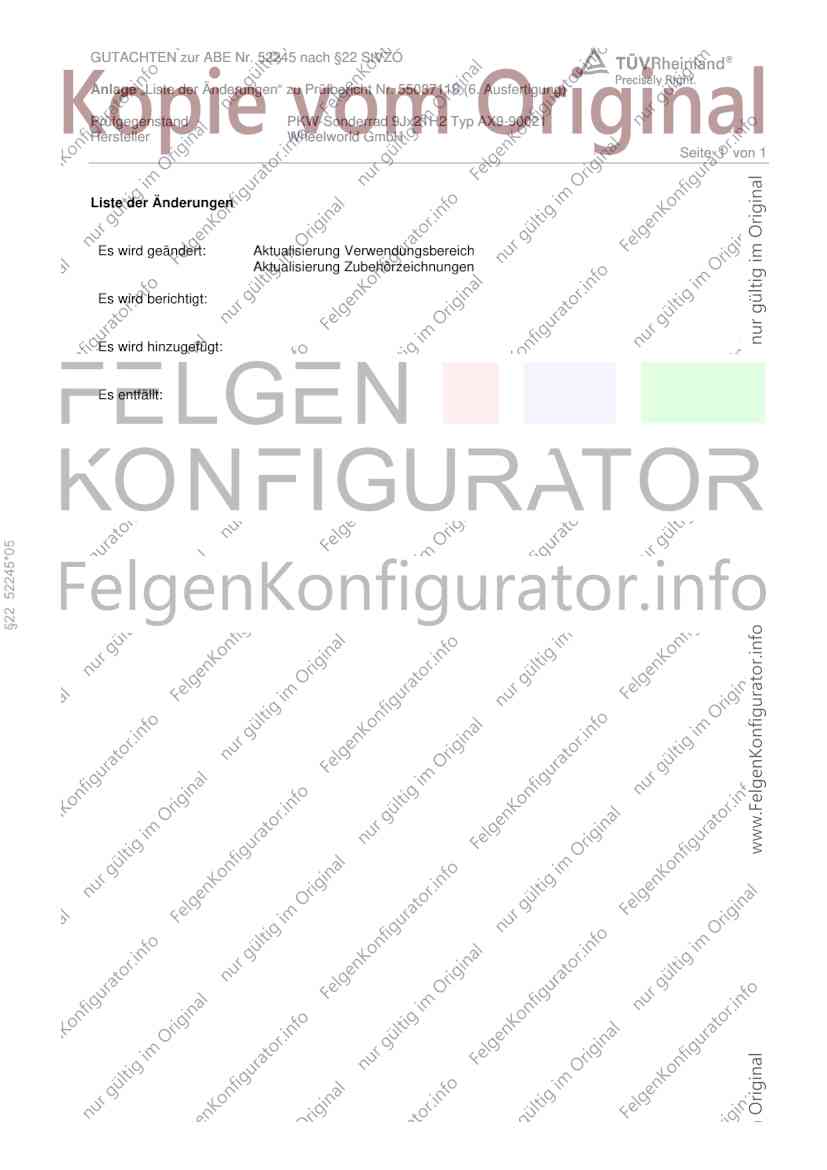

GUTACHTEN zur ABE Nr. 52245 nach §22 StVZO
Anlage „Liste der Änderungen“ zu Prüfbericht Nr. 55087118 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9Jx21H2 Typ AX9-90021
Hersteller Wheelworld GmbH
Seite 1 von 1
Liste der Änderungen
Es wird geändert: Aktualisierung Verwendungsbereich
Aktualisierung Zubehörzeichnungen
Es wird berichtigt:
Es wird hinzugefügt:
Es entfällt:
§22 52245*05
