GUTACHTEN zur ABE Nr.53427 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55069720 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0JX18H2 Typ AX7-80018
Hersteller Wheelworld GmbH
Seite 1 von 21
Auftraggeber Wheelworld GmbH
Hüttenstraße 3
38871 Ilsenburg
QM-Nr.: 49 02 0102002
Prüfgegenstand PKW-Sonderrad
Modell AX7
Typ AX7-80018
Radgröße 8.0JX18H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- last Abrollumfang
Lochkreis- (mm)/ tiefe (mm) (kg) (mm)
Mittenloch-ø (mm)
W4S AX7-80018 W4S / Ø72,6x66,6 5/112/66,6 42 750 2250
Kennzeichnungen
KBA-Nummer 53427
Herstellerzeichen wheelworld
Radtyp und Ausführung AX7-80018 (s.o.)
Radgröße 8.0JX18H2
Einpresstiefe ET.. (s.o.)
Herstelldatum Monat und Jahr
§22 53427*03
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment Schaftlänge Artikel-Nr.
(Nm) (mm)
S01 Schraube M14x1,5 Kegel 60° 150 30 MFS 25
S02 Schraube M14x1,5 Kegel 60° 130 30 MFS 25
S03 Schraube M12x1,5 Kegel 60° 130 28 MFS 272
S04 Schraube M12x1,5 Kegel 60° 140 28 MFS 272
S05 Schraube M14x1,5 Kegel 60° 160 30 MFS 25
S06 Schraube M14x1,5 Kegel 60° 180 30 MFS 25
S07 Schraube M14x1,5 Kegel 60° 120 28 MFS 24
S08 Schraube M14x1,5 Kegel 60° 130 28 MFS 24
S09 Schraube M14x1,5 Kegel 60° 150 28 MFS 24
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an den im
Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen
durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Ssangyong, KG Mobility
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53427 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55069720 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0JX18H2 Typ AX7-80018
Hersteller Wheelworld GmbH
Seite 2 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-125 215/45R18 A13 R37 T89 T93 A14 A18 A57
B8, B81 88-140 215/45R18 A13 M+S T89 T93 Car Lim V18
e1*2001/116* 88-195 225/45R18 A33 R37 T91 T95 S07
0430*00-41; 88-195 235/40R18 A12 R37
e13*2007/46*1084*.. 88-200 225/45R18 A33 M+S T91 T95
(FIN: WAUZZZ8K...) 88-200 235/40R18 A12 M+S
88-200 245/40R18 A12
Audi A4 90-150 215/45R18 A11 R37 T89 T93 A14 A18 A57
B8, B81 90-210 225/45R18 A11 Car Lim P35
e1*2001/116* 90-210 235/40R18 A91 V00 V18 S07
0430*35-..; 90-210 245/40R18 A12
e13*2007/46*
1084*19-..
(FIN: WAUZZZF4...)
- incl. Facelift 2019
Audi A6 / A6 Avant 100-245 225/50R18 T95 T99 A12 A14 A18
4G, 4G1 100-245 235/50R18 A57 A8b B90
e1*2007/46*0436*..; 100-245 245/45R18 T00 T96 Car Lim NA1
§22 53427*03
e13*2007/46*1147*.. 100-245 255/45R18 S07
- incl. Facelift 2014
Audi A6 / A6 Avant 100-250 225/55R18 150 A12 A14 A18
F2 100-250 235/50R18 150 A57 B66 Car
e1*2007/46*1801*.. 100-250 235/55R18 150 KOV L06 Lim
100-250 245/50R18 150 NoP P35 S07
100-250 255/45R18 150
100-250 255/50R18 A01 K2b 150
Audi A6 allroad 140-245 235/50R18 A91 T01 T97 150 A14 A18 A56
4G, 4G1 140-245 235/55R18 A91 150 B92 Car KMV
e1*2007/46*0436*..; 140-245 245/50R18 A12 150 S07
e13*2007/46*1147*..
- incl. Facelift 2014
Audi S4 245 225/45R18 A33 M+S T91 T95 A14 A18 Car
B8, B81 245 235/40R18 A12 M+S T91 T93 Lim S07
e1*2001/116*0430*..; 245 245/40R18 A12
e13*2007/46*1084*..
(FIN: WAUZZZ8K...)
A-Klasse 60-142 215/40R18 K14 K1c K2b K41 K42 A01 A12 A14
169 60-142 225/35R18 K14 K1c K2a K2b K41 K42 K44 A18 S08
e1*2001/116*0288*.. T83 T87
A-Klasse 66-135 215/40R18 K2b T85 T89 A01 A12 A14
176, 245G 66-160 225/40R18 K1a K2b A18 A57 Flh
e1*2007/46*0928*..; 66-160 235/35R18 K1c K2b K5d T86 T90 V00 V18 S08
e1*2001/116* 66-160 235/40R18 K1c K2b K4i K5d K6g K8h
0470*04-.. 66-160 245/35R18 K1c K2c K4i K5d K6g K8h
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53427 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55069720 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0JX18H2 Typ AX7-80018
Hersteller Wheelworld GmbH
Seite 3 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
A-Klasse 70-140 215/45R18 K5d R37 A01 A12 A14
F2A 70-140 225/40R18 K1a K5d K6f A18 A58 F23
e1*2007/46*1829*.. 70-140 225/45R18 K1a K5d K6f K7a Lim NoP V18
70-140 235/40R18 K1c K2b K5d K6f K7i K8h Y85 S08
70-140 245/40R18 K1c K2b K5d K6f K7i K8h
A-Klasse 110-165 215/45R18 K5d R37 A01 A12 A14
F2A 110-165 225/40R18 K1a K5d A18 A57 F24
e1*2007/46*1829*.. 110-165 225/45R18 K1a K5d K7a Lim NoP V00
110-165 235/40R18 K1c K2b K5d K6d K7i V18 Y85 S08
110-165 245/40R18 K1c K2b K5d K6d K7i
A-Klasse A 250e 118, 120 215/45R18 K5d R37 A01 A12 A14
F2A 118, 120 225/40R18 K1a K5d K6f T92 A18 A58 F23
e1*2007/46*1829*07-.. 118, 120 225/45R18 K1a K5d K6f K7a Lim V18 Y85
- Plug-in Hybrid 118, 120 235/40R18 K1c K2b K5d K6f K7i K8h S08
118, 120 245/40R18 K1c K2b K5d K6f K7i K8h
AMG A 45 4Matic 265, 280 215/45R18 M+S A12 A14 A18
176, 245G, -/AMG 265, 280 225/40R18 M+S T92 A56 Flh S08
§22 53427*03
e1*2007/46*0928*..; 265, 280 235/40R18 A01 K1a K1b K4i K5d K6g K8h
e1*2007/46*1163*.. 265, 280 245/35R18 A01 K1c K2c K4i K5d K6g K8h
e1*2007/46*1207*.. T92
e1*2001/116*
0470*04-..
B-Klasse 70-142 205/40R18 T82 T86 A12 A14 A18
245 70-142 215/40R18 A01 K42 S08
e1*2001/116*0314*.. 70-142 225/35R18 A01 K1a K1b K2b K41 K42 T83
T87
70-142 225/40R18 A01 K1a K1b K2b K41 K42
B-Klasse 66-135 215/40R18 K2b T85 T89 A01 A12 A14
246, 245G 66-155 225/40R18 K2b A18 A57 NoE
e1*2007/46*0751*..; 66-155 235/35R18 K1a K1b K2b T86 T90 S08
e1*2001/116*
0470*04-..
- incl. Facelift 2014
B-Klasse 70-165 215/45R18 K5b R37 A01 A12 A14
F2B 70-165 225/40R18 K2b K5d T88 T92 A18 A57 F24
e1*2007/46*1909*.. 70-165 225/45R18 K2b K5d K7a NoP V00 V18
70-165 235/40R18 K1c K2b K4i K5d K6f K7i S08
70-165 245/40R18 K1c K2c K4i K5d K6f K6i K7i K8h
B-Klasse 70-140 215/45R18 K4i K5b K6f R37 A01 A12 A14
F2B 70-140 225/40R18 K2b K4i K5d K6f T88 T92 A18 A58 F23
e1*2007/46*1909*.. 70-140 225/45R18 K2b K4i K5d K6f K7a NoP V18 S08
70-140 235/40R18 K1c K2b K4i K5d K6f K7i K8h
70-140 245/40R18 K1c K2b K4i K5d K6f K6i K7i
K8m
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53427 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55069720 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0JX18H2 Typ AX7-80018
Hersteller Wheelworld GmbH
Seite 4 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
B-Klasse B 250e 118, 120 215/45R18 K4i K5b K6f R37 A01 A12 A14
F2B 118, 120 225/40R18 K2b K4i K5d K6f T92 A18 A58 F23
e1*2007/46*1909*05-.. 118, 120 225/45R18 K2b K4i K5d K6f K7a V18 S08
- Plug-in Hybrid 118, 120 235/40R18 K1c K2b K4i K5d K6f K7i K8h
118, 120 245/40R18 K1c K2b K4i K5d K6f K6i K7i
K8m
B-Klasse electric drive 65 (132) 215/45R18 A12 A14 A18
245G 65 (132) 225/40R18 T92 A58 Flh KMV
e1*2001/116*0470*.. 65 (132) 225/45R18 S08
(28kWh-Batterie) 65 (132) 235/40R18
C 63 AMG 336-373 225/40R18 M+S T88 T92 A12 A14 A18
204, 204K, -/AMG 336-373 235/40R18 M+S Car Cpe Lim
e1*2001/116* S08
0431*00-32,
0457*00-25,
0463*00-12,
0464*00-13,
- Limousine/Coupe
§22 53427*03
- T-Modell
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse 85-155 215/45R18 A32 R37 T89 T93 A14 A18 A58
204 85-190 225/45R18 A91 T91 T95 Lim NoP V18
e1*2001/116* 85-190 235/40R18 A12 T91 T95 S02
0431*29-.. 85-190 245/40R18 A01 A12 K1a K1b K2b
- incl. Facelift 2018 85-190 245/40R18 A12 K2h R03
(FIN: W..205...)
C-Klasse 88-215 215/40R18 R37 T89 A12 A14 A18
204 88-225 225/40R18 T88 T89 Cpe Lim V18
e1*2001/116*0431*.. 88-225 235/35R18 A01 K1a K1b K2b K41 K42 K56 S08
- Limousine/Coupe T90
- incl. Facelift 2011 88-225 235/40R18 A01 G01 K1a K1b K2b K41 K42
(FIN: WDD204...) K56
88-225 245/35R18 A01 K1c K2b K41 K42 K56 T88
T89
C-Klasse 120-150 215/45R18 A32 R37 T89 T93 A14 A18 A57
R2CW 120-195 225/45R18 A90 T91 T95 L05 Lim NoE
e1*2018/858*00016*.. 120-195 235/40R18 A12 T91 T95 NoP V18 S01
120-195 245/40R18 A01 A12 K2b R03 T93 T97
C-Klasse 4matic 125-245 225/45R18 A91 A14 A18 A56
204 125-245 235/40R18 A12 Lim NoP V18
e1*2001/116* 125-245 245/40R18 A01 A12 K1a K1b K2b S02
0431*29-.. 125-245 245/40R18 A12 K2h R03
- incl. Facelift 2018
(FIN: W..205...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53427 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55069720 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0JX18H2 Typ AX7-80018
Hersteller Wheelworld GmbH
Seite 5 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse 4matic PHEV 155 225/45R18 A12 R02 A14 A18 A56
204 155 225/45R18 A91 M+S R03 T95 Lim V18 S02
e1*2001/116* 155 235/40R18 A12 M+S T95
0431*53-.. 155 245/40R18 A01 A12 K1a K1b K2b
- Plug-in Hybrid 155 245/40R18 A12 K2h R03
(FIN: W..205...)
C-Klasse All-Terrain 147, 150 235/45R18 A91 A14 A18 A56
R2CS Car KMV L05
e1*2018/858*00017*.. NoE NoP S01
C-Klasse Coupé / Cabrio 110-190 225/45R18 A91 A14 A18 A58
204 110-190 235/40R18 A12 Cbo Cpe V18
e1*2001/116* 110-190 245/40R18 A01 A12 K1a K1b K2b S02
0431*37-.. 110-190 245/40R18 A12 K2h R03
(Baureihe 205)
- incl. Facelift 2018
C-Klasse Coupé / Cabrio 125-245 225/45R18 A91 A14 A18 A56
4matic 125-245 235/40R18 A12 Cbo Cpe V18
204 125-245 245/40R18 A01 A12 K1a K1b K2b S02
§22 53427*03
e1*2001/116* 125-245 245/40R18 A12 K2h R03
0431*37-..
(Baureihe 205)
- incl. Facelift 2018
C-Klasse PHEV 143, 155 225/45R18 A12 R02 T95 A14 A18 A58
204 143, 155 225/45R18 A91 M+S R03 T95 Lim V18 S02
e1*2001/116* 143, 155 235/40R18 A12 M+S T95
0431*35-.. 143, 155 245/40R18 A01 A12 K1a K1b K2b T93 T97
- Plug-in Hybrid 143, 155 245/40R18 A12 K2h R03 T93 T97
(FIN: W..205...)
C-Klasse T-Modell 115,135 215/40R18 R03 R37 T89 A12 A14 A18
204K 88-170 215/40R18 R02 R37 T85 T89 Car V18 S08
e1*2001/116*0457*.. 88-200 235/35R18 A01 K1a K1b K2b K41 K42 K56
- incl. Facelift 2011 T90
(FIN: WDD204...) 88-225 225/40R18 T88 T92
88-225 235/40R18 A01 G01 K1a K1b K2b K41 K42
K56 T91 T93
88-225 245/35R18 A01 K1c K2b K41 K42 K56 T89
T92
C-Klasse T-Modell 85-155 215/45R18 A32 R37 T89 T93 A14 A18 A58
204K 85-190 225/45R18 A91 T91 T95 Car NoP V18
e1*2001/116* 85-190 235/40R18 A12 T91 T95 S02
0457*25-.. 85-190 245/40R18 A01 A12 K1a K1b K2b T93 T97
- incl. Facelift 2018 85-190 245/40R18 A12 K2h R03 T93 T97
(FIN: W..205...)
C-Klasse T-Modell 120-150 215/45R18 A32 R37 T93 A14 A18 A57
R2CS 120-195 225/45R18 A90 T91 T95 Car KOV L05
e1*2018/858*00017*.. 120-195 235/40R18 A12 T91 T95 NoE NoP V18
120-195 245/40R18 A01 A12 K2b R03 T93 T97 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53427 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55069720 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0JX18H2 Typ AX7-80018
Hersteller Wheelworld GmbH
Seite 6 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse T-Modell 4matic 125-245 225/45R18 A91 T91 T95 A14 A18 A56
204K 125-245 235/40R18 A12 T91 T95 Car NoP V18
e1*2001/116* 125-245 245/40R18 A01 A12 K1a K1b K2b S02
0457*25-.. 125-245 245/40R18 A12 K2h R03
- incl. Facelift 2018
(FIN: W..205...)
C-Klasse T-Modell PHEV 143 225/45R18 A12 M+S R02 T95 A14 A18 A58
204K 143 245/40R18 A01 A12 K1a K1b K2b M+S T97 Car V18 S02
e1*2001/116* 143 245/40R18 A12 K2h M+S R03 T97
0457*41-.. 143, 155 225/45R18 A91 M+S R03 T95
(FIN: W..205...) 143, 155 235/40R18 A12 M+S T95
- Plug-in Hybrid 155 225/45R18 A12 R02 T95
155 245/40R18 A01 A12 K1a K1b K2b T97
155 245/40R18 A12 K2h R03 T97
CLA 45 AMG 4matic 265, 280 215/45R18 M+S A12 A14 A18
245G, -/AMG 265, 280 225/40R18 M+S T92 A56 Lim S08
e1*2007/46*1207*..; 265, 280 235/40R18 A01 K1a K1b K4i K5d K6g K8h
e1*2001/116*
§22 53427*03
265, 280 245/35R18 A01 K1c K2c K4i K5d K6g K8h
0470*04-.. T92
CLA 45 AMG 4matic 265, 280 215/45R18 M+S A12 A14 A18
245G, -/AMG 265, 280 225/40R18 M+S T92 A56 Car S08
e1*2007/46*1207*..; 265, 280 235/40R18 A01 K1a K1b K4i K5d K6g K8h
e1*2001/116* 265, 280 245/35R18 A01 K1c K2c K4i K5d K6g K8h
0470*12-.. T92
- Shooting Brake
CLA-Klasse 80-130 215/40R18 K2b T85 T89 A01 A12 A14
117, 245G 80-160 225/40R18 K1a K1b K2b A18 A57 Lim
e1*2007/46*1007*..; 80-160 235/35R18 K1c K2b K5d T86 T90 V00 V18 S08
e1*2001/116* 80-160 235/40R18 K1c K2b K4i K5d K6g K8h
0470*04-.. 80-160 245/35R18 K1c K2c K4i K5d K6g K8h
CLA-Klasse 85-165 215/45R18 R37 A12 A14 A18
F2CLA 85-165 225/45R18 A01 K2b K5d A57 F24 Lim
e1*2007/46*1912*.. 85-165 235/40R18 A01 K1a K1b K2b K4i K5d K6f NoP V00 V18
85-165 245/40R18 A01 K1c K2c K4i K5d K6f K7i S08
CLA-Klasse CLA 250e 118, 120 215/45R18 R37 T93 A12 A14 A18
F2CLA 118, 120 225/45R18 A01 K5d A58 Car F23
e1*2007/46*1912*.. 118, 120 235/40R18 A01 K1a K1b K5d V18 S08
- Shooting Brake 118, 120 245/40R18 A01 K1c K2b K4i K5d K6f K7i
- Plug-in Hybrid
CLA-Klasse CLA 250e 118, 120 215/45R18 R37 T93 A12 A14 A18
F2CLA 118, 120 225/45R18 A01 K5d A58 F23 Lim
e1*2007/46*1912*.. 118, 120 235/40R18 A01 K1a K1b K5d V18 S08
- Plug-in Hybrid 118, 120 245/40R18 A01 K1c K2b K4i K5d K6f K7i
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53427 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55069720 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0JX18H2 Typ AX7-80018
Hersteller Wheelworld GmbH
Seite 7 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
CLA-Klasse Shooting 80-130 215/40R18 K2b T85 T89 A01 A12 A14
Brake 80-160 225/40R18 K1a K1b K2b A18 A57 Car
245G 80-160 235/35R18 K1c K2b K5d T86 T90 V00 V18 S08
e1*2001/116* 80-160 235/40R18 K1c K2b K4i K5d K6g K8h
0470*12-.. 80-160 245/35R18 K1c K2c K4i K5d K6g K8h
CLA-Klasse Shooting 85-165 215/45R18 R37 A12 A14 A18
Brake 85-165 225/45R18 A01 K2b K5d A57 Car F24
F2CLA 85-165 235/40R18 A01 K1a K1b K2b K4i K5d K6f NoP V00 V18
e1*2007/46*1912*.. 85-165 245/40R18 A01 K1c K2c K4i K5d K6f K7i S08
CLE 300 e Coupé PHEV 150 245/45R18 A91 T00 150 A14 A18 A58
R2CLECA Cpe L06 S01
e1*2018/858*00311*..
- Plug-in Hybrid
CLE Klasse 120-190 245/45R18 A91 A14 A18 A57
R2CLECA Cbo Cpe L06
e1*2018/858*00311*.. NoP S02
- Coupé/Cabrio
§22 53427*03
CL-Klasse 220-368 245/45R18 R35 R37 A12 A14 A18
215 B03 S09
e1*98/14*0113*..
CL-Klasse 285 235/50R18 R37 A10 A14 A18
216 285 245/45R18 R37 B03 B10 Cpe
e1*2001/116*0372*.. 285 255/45R18 V00 V18 S01
(FIN: WDD216...)
E-Klasse 75-215 235/40R18 R37 T91 T93 A12 A14 A18
211 75-285 245/40R18 Lim S08
e1*98/14*0183*..,
e1*2001/116*0183*..
E-Klasse 100-150 215/45R18 A10 R37 T93 A14 A18 A57
212 100-225 225/40R18 A10 R37 T91 T92 B03 B10 DE0
e1*2001/116*0501*.. 100-225 235/40R18 A32 R37 T91 T93 F38 Lim NoH
- mit Luftfederung 100-285 245/40R18 A12 T93 T97 V01 V18 S08
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 110-220 225/45R18 A10 R37 T91 T95 A14 A18 A58
212 110-220 225/50R18 A10 R37 B60 Lim NoP
e1*2001/116* 110-220 235/45R18 A10 R37 T94 T98 V18 S01
0501*24-.. 110-220 245/40R18 A10 T93 T97
(Baumuster 213) 110-220 245/45R18 A10
110-220 255/45R18 A12
E-Klasse 100-150 215/45R18 A10 R37 T93 A14 A18 A57
212, 212G 100-225 225/40R18 A10 R37 T91 T92 B03 B10 DE0
e1*2001/116*0501*..; 100-225 235/40R18 A32 R37 T91 T93 F39 Lim NoH
e1*2007/46*0484*.. 100-245 245/40R18 A12 V01 V18 S08
- incl. Facelift 2013
(FIN: WDD212...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53427 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55069720 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0JX18H2 Typ AX7-80018
Hersteller Wheelworld GmbH
Seite 8 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse 4matic 120-145 225/45R18 A10 R37 T91 T95 A14 A18 A56
212 120-145 225/50R18 A10 R37 B60 Lim NoP
e1*2001/116* 120-145 235/45R18 A10 R37 T94 T98 V18 S01
0501*24-.. 120-270 245/40R18 A10 T93 T97
(Baumuster 213) 120-270 245/45R18 A10
120-270 255/45R18 A12
E-Klasse Cabrio 120-245 235/40R18 A12 A14 A18
207 120-245 245/35R18 T89 T92 A58 Cbo F39
e1*2001/116*0502*.. 285 235/40R18 M+S S08
(FIN: WDD207...)
E-Klasse Coupé 120-225 215/40R18 A11 R37 T89 A14 A18 A58
207 120-225 225/40R18 A32 R37 T88 T89 Cpe F39 V18
e1*2001/116*0502*.. 120-225 235/35R18 A12 R37 T90 S08
(FIN: WDD207...) 120-285 235/40R18 A12
120-285 245/35R18 A12 T88 T89
E-Klasse Coupé / Cabrio 120-220 225/45R18 A10 R37 T91 T95 A14 A18 A58
R1EC 120-220 225/50R18 A10 R37 B60 Cbo Cpe
§22 53427*03
e1*2007/46*1666*.. 120-220 235/45R18 A10 R37 NoP V18 S01
120-220 245/40R18 A10
120-220 245/45R18 A10
120-220 255/45R18 A12
E-Klasse Coupé / Cabrio 135-195 225/45R18 A10 R37 T91 T95 A14 A18 A56
4matic 135-195 225/50R18 A10 R37 B60 Cbo Cpe
R1EC 135-195 235/45R18 A10 R37 NoP V18 S01
e1*2007/46*1666*.. 135-270 245/40R18 A10
135-270 245/45R18 A10
135-270 255/45R18 A12
E-Klasse T-Modell 100-215 235/40R18 R37 T95 A12 A14 A18
211K 100-285 245/40R18 T97 Car S08
e1*2001/116*0213*..
E-Klasse T-Modell 100-215 235/40R18 A32 R37 T95 X77 150 A14 A18 A57
212 K 100-245 245/40R18 A12 T97 150 B03 B10 Car
e1*2007/46*0200*.. F42 NoH S08
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse T-Modell 100 - 215 235/40R18 A32 R37 T95 X77 150 A14 A18 A57
212 K 100 - 285 245/40R18 A12 T97 150 B03 B10 Car
e1*2007/46*0200*.. F38 NoH S08
- mit Luftfederung
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse T-Modell 110-210 225/45R18 A10 R37 T95 X77 150 A14 A18 A58
R1ES 110-210 225/50R18 A10 R37 T95 T99 150 B60 Car KOV
e1*2007/46*1560*.. 110-210 235/45R18 A10 R37 T94 T98 150 NoP V18 S01
110-210 245/40R18 A10 T97 X77 150
110-210 245/45R18 A10 T00 T96 150
110-210 255/45R18 A12 150
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53427 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55069720 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0JX18H2 Typ AX7-80018
Hersteller Wheelworld GmbH
Seite 9 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse T-Modell 4matic 135-195 225/45R18 A10 R37 T95 X77 150 A14 A18 A56
R1ES 135-195 225/50R18 A10 R37 T95 T99 150 B60 Car KOV
e1*2007/46*1560*.. 135-195 235/45R18 A10 R37 T98 150 NoP V18 S01
135-270 245/40R18 A10 T97 X77 150
135-270 245/45R18 A10 T00 T96 150
135-270 255/45R18 A12 150
EQA-Klasse 80-139 215/60R18 K2b M+S R70 A01 A12 A14
F2B 80-139 225/55R18 K2a K2b M+S A18 A57 S09
e1*2007/46*1909*09-.. 80-139 235/55R18 K1b K2c K5v
- Elektro 80-139 245/50R18 K1a K1b K2c K5x
80-139 255/50R18 K1c K2c K5x
95 215/60R18 K2b R70
95 225/55R18 K2a K2b
EQB-Klasse 95-139 215/60R18 K2b M+S R70 T02 T98 150 A01 A12 A14
F2B 95-139 225/55R18 K2a K2b M+S T02 T98 150 A18 A57 S09
e1*2007/46*1909*12-.. 95-139 235/55R18 K1b K2c K5v 150
- Elektro 95-139 245/50R18 K1a K1b K2c K5x 150
§22 53427*03
95-139 255/50R18 K1c K2c K5x 150
GLA 250e 118,120 215/60R18 M+S R70 A12 A14 A18
F2B 118,120 215/60R18 R37 R70 A58 F23 NoE
e1*2007/46*1909*08-.. 118,120 225/55R18 M+S S08
- Plug-in Hybrid 118,120 225/55R18 R37
118,120 235/55R18 A01 K1b K2b K5v
118,120 245/50R18 A01 K1a K1b K2b K5x
GLA 45 AMG 4matic 265, 280 215/55R18 M+S R70 A12 A14 A18
245G, -/AMG 265, 280 225/50R18 M+S A56 S08
e1*2001/116*0470*..; 265, 280 235/45R18 M+S
e1*2007/46*1207*.. 265, 280 235/50R18 M+S
265, 280 245/45R18 M+S
265, 280 255/45R18 M+S
GLA-Klasse 80-155 215/55R18 R70 A12 A14 A18
245G 80-155 225/50R18 A57 Flh S08
e1*2001/116* 80-155 235/45R18
0470*06-.. 80-155 235/50R18
80-155 245/45R18
80-155 255/45R18
GLA-Klasse 85-165 215/60R18 K1b K2b R37 R70 A01 A12 A14
F2B 85-165 215/60R18 K1b K2b M+S R70 A18 A57 NoE
e1*2007/46*1909*.. 85-165 225/55R18 K1a K1b K2a K2b R37 NoP S08
85-165 225/55R18 K1a K1b K2a K2b M+S
85-165 235/55R18 K1c K2c K5v
85-165 245/50R18 K1c K2c K5x
85-165 255/50R18 K1c K2c K5x
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53427 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55069720 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0JX18H2 Typ AX7-80018
Hersteller Wheelworld GmbH
Seite 10 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
GLB-Klasse 85-165 215/60R18 K1b K2b R37 R70 A01 A12 A14
F2B 85-165 215/60R18 K1b K2b M+S R70 A18 A57 NoE
e1*2007/46*1909*.. 85-165 225/55R18 K1a K1b K2a K2b R37 NoP S08
85-165 225/55R18 K1a K1b K2a K2b M+S
85-165 235/55R18 K1c K2c K5v
85-165 245/50R18 K1c K2c K5x
85-165 255/50R18 K1c K2c K5x
GLK-Klasse 100-225 235/50R18 A12 A14 A18
204X 100-225 235/55R18 S09
e1*2001/116*
0480*00-16
(FIN: WDC204...)
S-Klasse 145-368 245/45R18 R35 R37 A12 A14 A18
220 265-368 245/45R18 M+S A61 B03 NBF
e1*97/27*0099*.. S09
S-Klasse 150-285 235/50R18 R37 A10 A14 A18
221 150-285 245/45R18 R37 T96 B03 B10 V00
§22 53427*03
e1*2001/116*0335*.. 150-285 255/45R18 V18 VW9 S01
(FIN: WDD221...)
SLK / SLC -Klasse 115-180 215/40R18 A10 R37 A14 A18 V18
172 115-225 225/40R18 A32 S02
e1*2007/46*0548*.. 115-225 235/35R18 A12
115-225 245/35R18 A12 R03
Vito (I) 58-105 235/45R18 K1c K2c K42 K44 K56 T98 A01 A12 A14
638 58-105 245/40R18 K1c K2c K42 K44 K56 T97 A18 S05
e9*93/81,98/14, 58-105 245/45R18 G01 K1c K2c K42 K44 K56
2001/116*0005*..
Vito (I) 60-105 235/45R18 K1c K2c K42 K44 K56 T98 A01 A12 A14
638/1 60-105 245/40R18 K1c K2c K42 K44 K56 T97 A18 S05
K 393 60-105 245/45R18 G01 K1c K2c K42 K44 K56
Vito/Viano (II) 65-190 245/45R18 K1c K2b K41 T00 150 A01 A12 A14
639, -/2, -/4, -/5 65-190 255/45R18 G72 K1c K2c K41 K42 T03 T99 A18 A57 S06
e9*2001/116*0048*.., 150
e1*2007/46*
0457*00-08,
0458*00-07,
0459*00-05,
L275, L720
- incl. MJ 2011
V-Klasse (I) 72-128 235/45R18 K1c K2c K42 K44 K56 T94 T98 A01 A12 A14
638/2 72-128 245/40R18 K1c K2c K42 K44 K56 T97 A18 S05
e9*95/54, 98/14, 72-128 245/45R18 G01 K1c K2c K42 K44 K56
2001/116*0020*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53427 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55069720 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0JX18H2 Typ AX7-80018
Hersteller Wheelworld GmbH

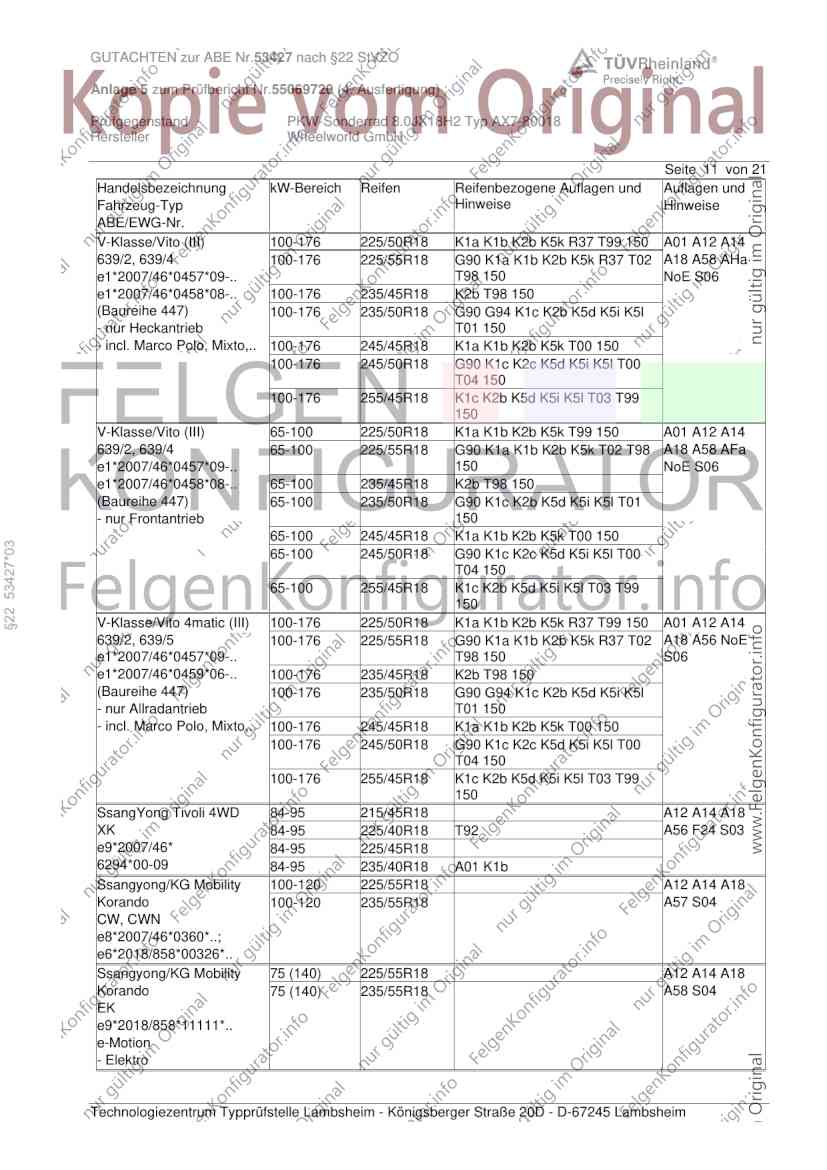

Seite 11 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
V-Klasse/Vito (III) 100-176 225/50R18 K1a K1b K2b K5k R37 T99 150 A01 A12 A14
639/2, 639/4 100-176 225/55R18 G90 K1a K1b K2b K5k R37 T02 A18 A58 AHa
e1*2007/46*0457*09-.. T98 150 NoE S06
e1*2007/46*0458*08-.. 100-176 235/45R18 K2b T98 150
(Baureihe 447) 100-176 235/50R18 G90 G94 K1c K2b K5d K5i K5l
- nur Heckantrieb T01 150
- incl. Marco Polo, Mixto,.. 100-176 245/45R18 K1a K1b K2b K5k T00 150
100-176 245/50R18 G90 K1c K2c K5d K5i K5l T00
T04 150
100-176 255/45R18 K1c K2b K5d K5i K5l T03 T99
150
V-Klasse/Vito (III) 65-100 225/50R18 K1a K1b K2b K5k T99 150 A01 A12 A14
639/2, 639/4 65-100 225/55R18 G90 K1a K1b K2b K5k T02 T98 A18 A58 AFa
e1*2007/46*0457*09-.. 150 NoE S06
e1*2007/46*0458*08-.. 65-100 235/45R18 K2b T98 150
(Baureihe 447) 65-100 235/50R18 G90 K1c K2b K5d K5i K5l T01
- nur Frontantrieb 150
65-100 245/45R18 K1a K1b K2b K5k T00 150
§22 53427*03
65-100 245/50R18 G90 K1c K2c K5d K5i K5l T00
T04 150
65-100 255/45R18 K1c K2b K5d K5i K5l T03 T99
150
V-Klasse/Vito 4matic (III) 100-176 225/50R18 K1a K1b K2b K5k R37 T99 150 A01 A12 A14
639/2, 639/5 100-176 225/55R18 G90 K1a K1b K2b K5k R37 T02 A18 A56 NoE
e1*2007/46*0457*09-.. T98 150 S06
e1*2007/46*0459*06-.. 100-176 235/45R18 K2b T98 150
(Baureihe 447) 100-176 235/50R18 G90 G94 K1c K2b K5d K5i K5l
- nur Allradantrieb T01 150
- incl. Marco Polo, Mixto,.. 100-176 245/45R18 K1a K1b K2b K5k T00 150
100-176 245/50R18 G90 K1c K2c K5d K5i K5l T00
T04 150
100-176 255/45R18 K1c K2b K5d K5i K5l T03 T99
150
SsangYong Tivoli 4WD 84-95 215/45R18 A12 A14 A18
XK 84-95 225/40R18 T92 A56 F24 S03
e9*2007/46* 84-95 225/45R18
6294*00-09 84-95 235/40R18 A01 K1b
Ssangyong/KG Mobility 100-120 225/55R18 A12 A14 A18
Korando 100-120 235/55R18 A57 S04
CW, CWN
e8*2007/46*0360*..;
e6*2018/858*00326*..
Ssangyong/KG Mobility 75 (140) 225/55R18 A12 A14 A18
Korando 75 (140) 235/55R18 A58 S04
EK
e9*2018/858*11111*..
e-Motion
- Elektro
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53427 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55069720 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0JX18H2 Typ AX7-80018
Hersteller Wheelworld GmbH

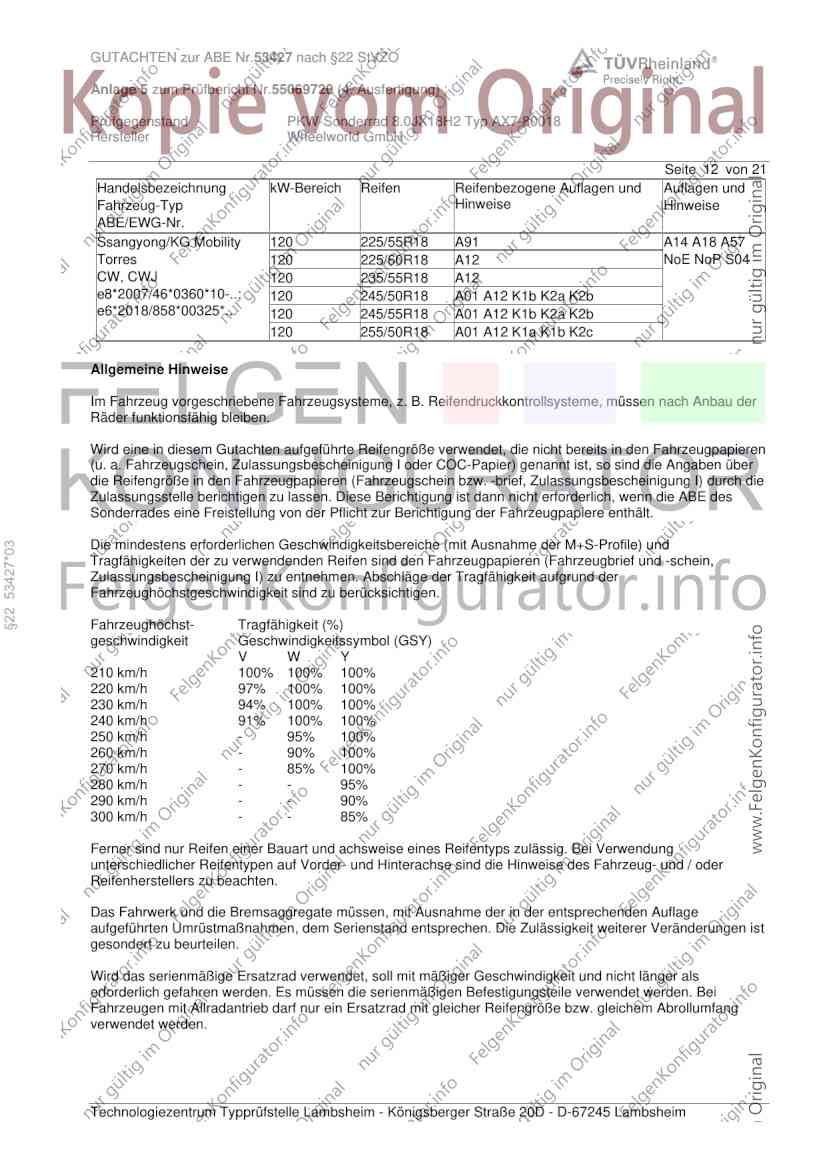

Seite 12 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ssangyong/KG Mobility 120 225/55R18 A91 A14 A18 A57
Torres 120 225/60R18 A12 NoE NoP S04
CW, CWJ 120 235/55R18 A12
e8*2007/46*0360*10-..; 120 245/50R18 A01 A12 K1b K2a K2b
e6*2018/858*00325*.. 120 245/55R18 A01 A12 K1b K2a K2b
120 255/50R18 A01 A12 K1a K1b K2c
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeugpapieren
(u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die Angaben über
die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbescheinigung I) durch die
Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des
Sonderrades eine Freistellung von der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
§22 53427*03
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Veränderungen ist
gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollumfang
verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53427 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55069720 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0JX18H2 Typ AX7-80018
Hersteller Wheelworld GmbH

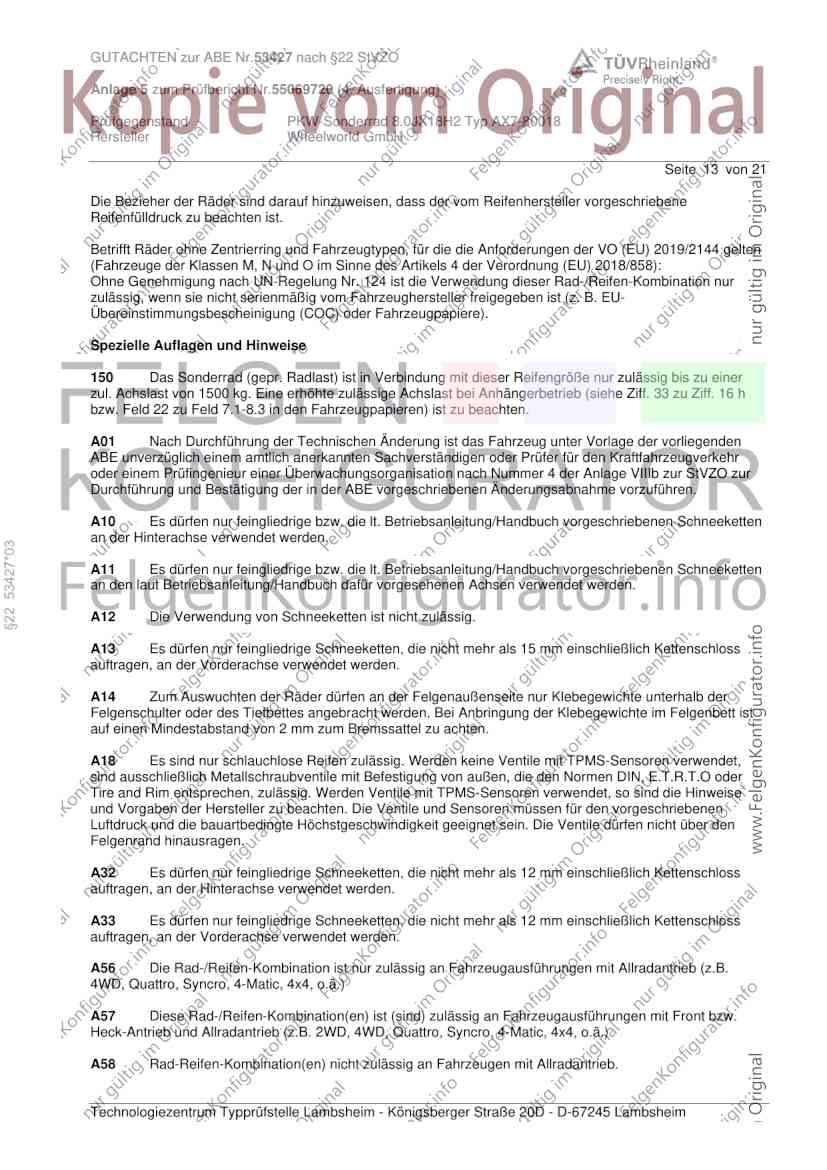

Seite 13 von 21
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Betrifft Räder ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU) 2019/2144 gelten
(Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU) 2018/858):
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen-Kombination nur
zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben ist (z. B. EU-
Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Spezielle Auflagen und Hinweise
150 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
zul. Achslast von 1500 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegenden
ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr
oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage VIIIb zur StVZO zur
Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen Schneeketten
an der Hinterachse verwendet werden.
§22 53427*03
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen Schneeketten
an den laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Kettenschloss
auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist
auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwendet,
sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN, E.T.R.T.O oder
Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet, so sind die Hinweise
und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den vorgeschriebenen
Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die Ventile dürfen nicht über den
Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Kettenschloss
auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Kettenschloss
auftragen, an der Vorderachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw.
Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53427 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55069720 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0JX18H2 Typ AX7-80018
Hersteller Wheelworld GmbH

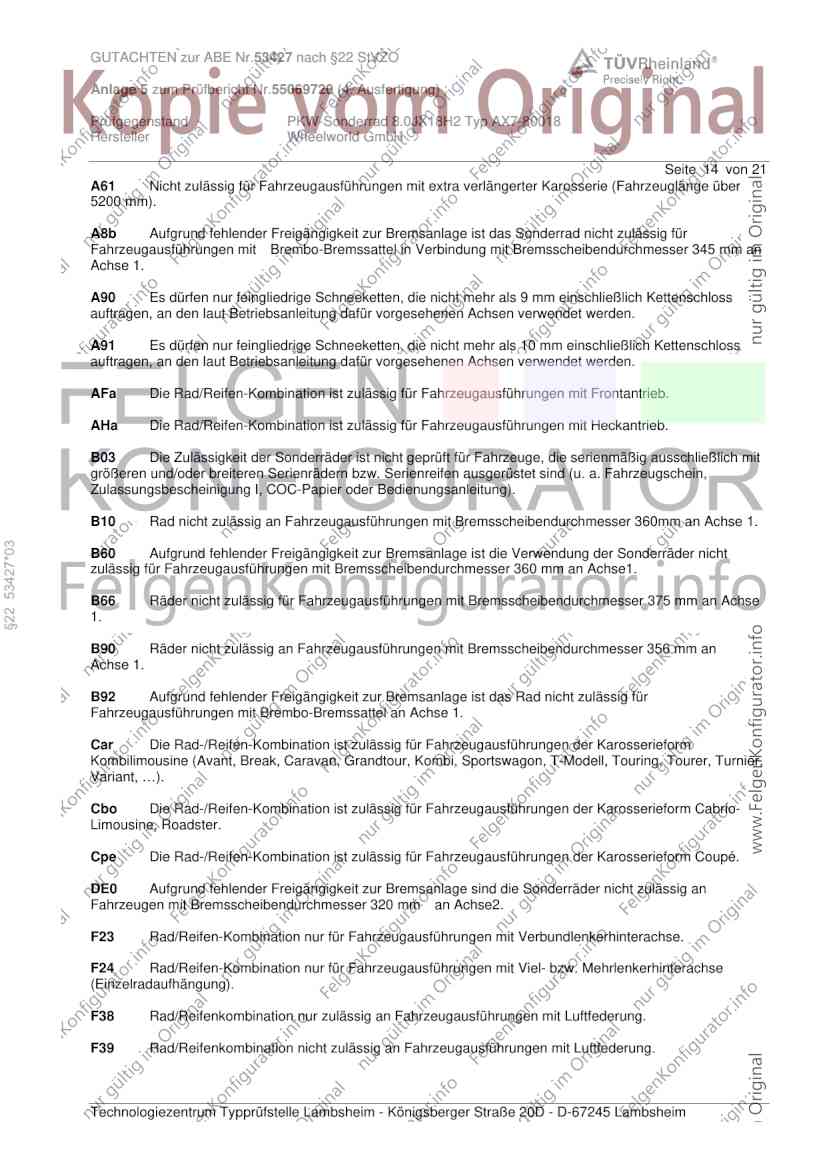

Seite 14 von 21
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge über
5200 mm).
A8b Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Brembo-Bremssattel in Verbindung mit Bremsscheibendurchmesser 345 mm an
Achse 1.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
AFa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Frontantrieb.
AHa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Heckantrieb.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Serienrädern bzw. Serienreifen ausgerüstet sind (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B10 Rad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 360mm an Achse 1.
§22 53427*03
B60 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse1.
B66 Räder nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 375 mm an Achse
1.
B90 Räder nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm an
Achse 1.
B92 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Rad nicht zulässig für
Fahrzeugausführungen mit Brembo-Bremssattel an Achse 1.
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Turnier,
Variant, …).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cabrio-
Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Coupé.
DE0 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 320 mm an Achse2.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53427 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55069720 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0JX18H2 Typ AX7-80018
Hersteller Wheelworld GmbH

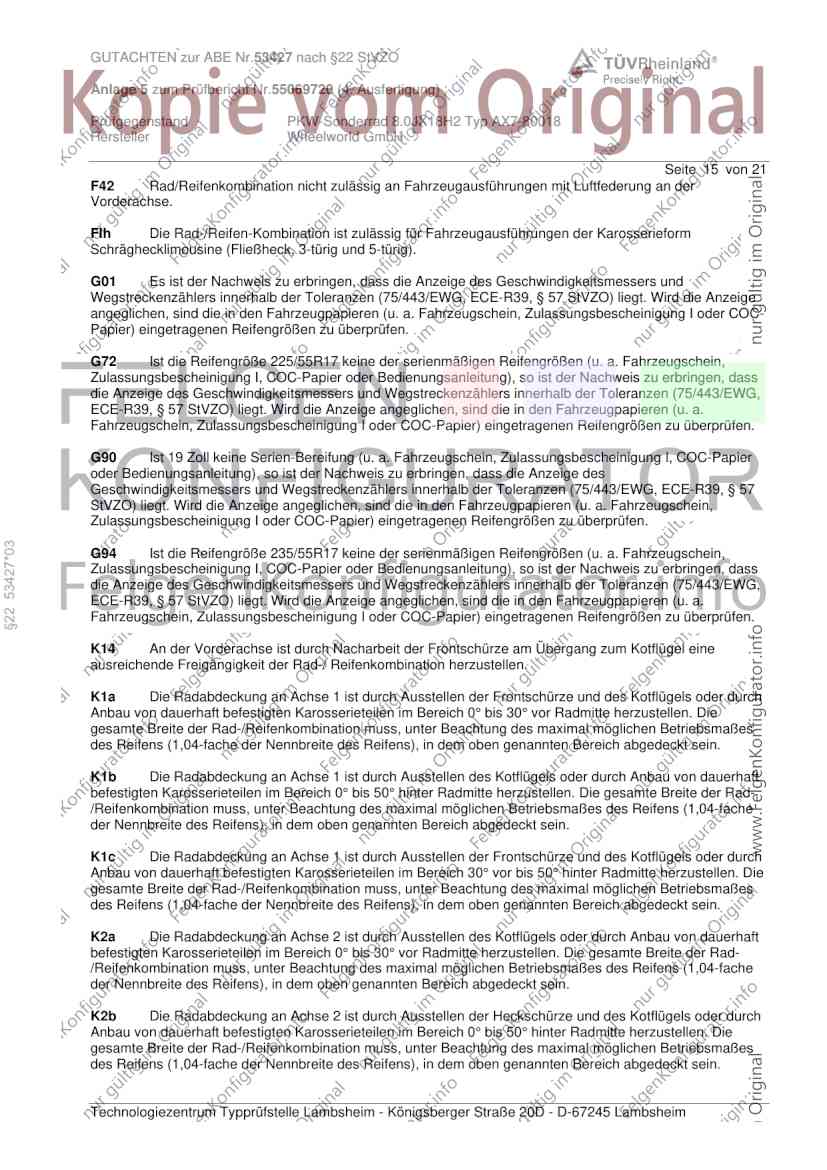

Seite 15 von 21
F42 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung an der
Vorderachse.
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige
angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
G72 Ist die Reifengröße 225/55R17 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass
die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG,
ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G90 Ist 19 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57
StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
§22 53427*03
G94 Ist die Reifengröße 235/55R17 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass
die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG,
ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53427 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55069720 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0JX18H2 Typ AX7-80018
Hersteller Wheelworld GmbH

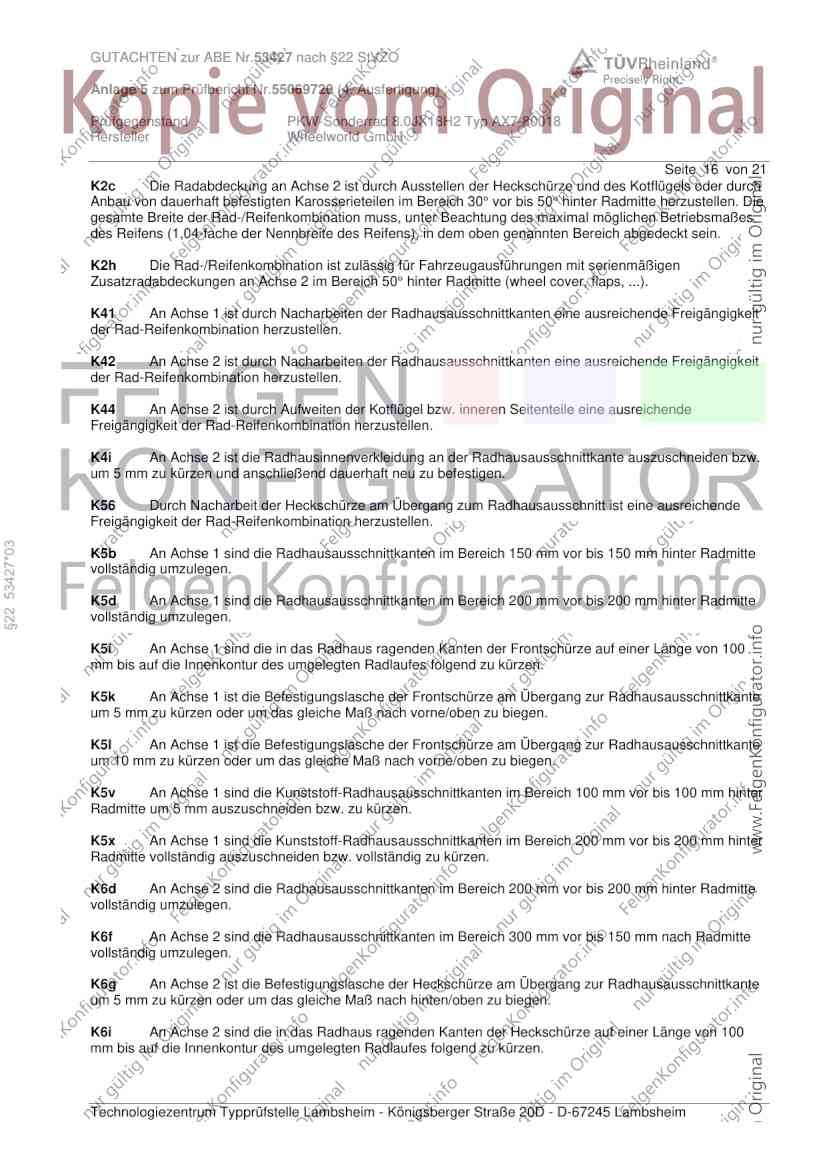

Seite 16 von 21
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps, ...).
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden bzw.
um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
§22 53427*03
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter Radmitte
vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von 100
mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur Radhausausschnittkante
um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5l An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur Radhausausschnittkante
um 10 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach Radmitte
vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausausschnittkante
um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von 100
mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53427 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55069720 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0JX18H2 Typ AX7-80018
Hersteller Wheelworld GmbH

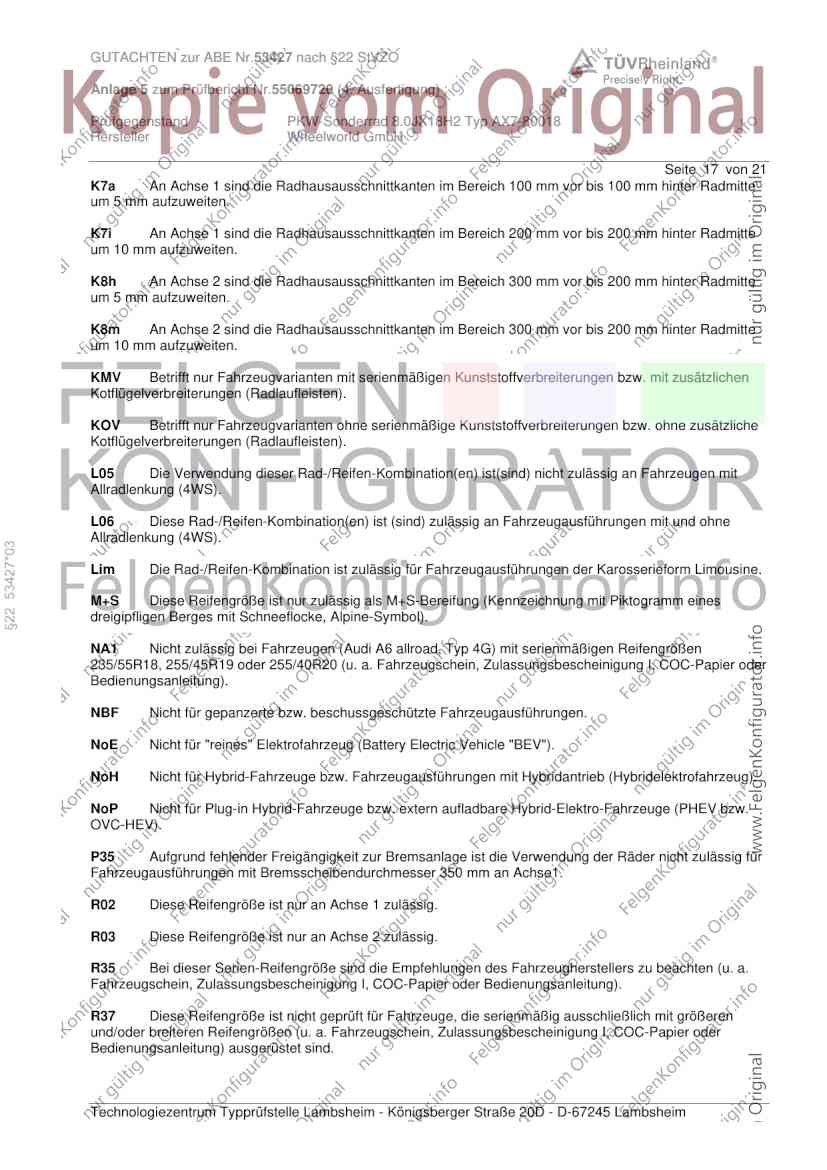

Seite 17 von 21
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter Radmitte
um 5 mm aufzuweiten.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 10 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzlichen
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zusätzliche
Kotflügelverbreiterungen (Radlaufleisten).
L05 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen mit
Allradlenkung (4WS).
L06 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
Allradlenkung (4WS).
§22 53427*03
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung (Kennzeichnung mit Piktogramm eines
dreigipfligen Berges mit Schneeflocke, Alpine-Symbol).
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw.
OVC-HEV).
P35 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Räder nicht zulässig für
Fahrzeugausführungen mit Bremsscheibendurchmesser 350 mm an Achse1.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größeren
und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ausgerüstet sind.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53427 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55069720 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0JX18H2 Typ AX7-80018
Hersteller Wheelworld GmbH

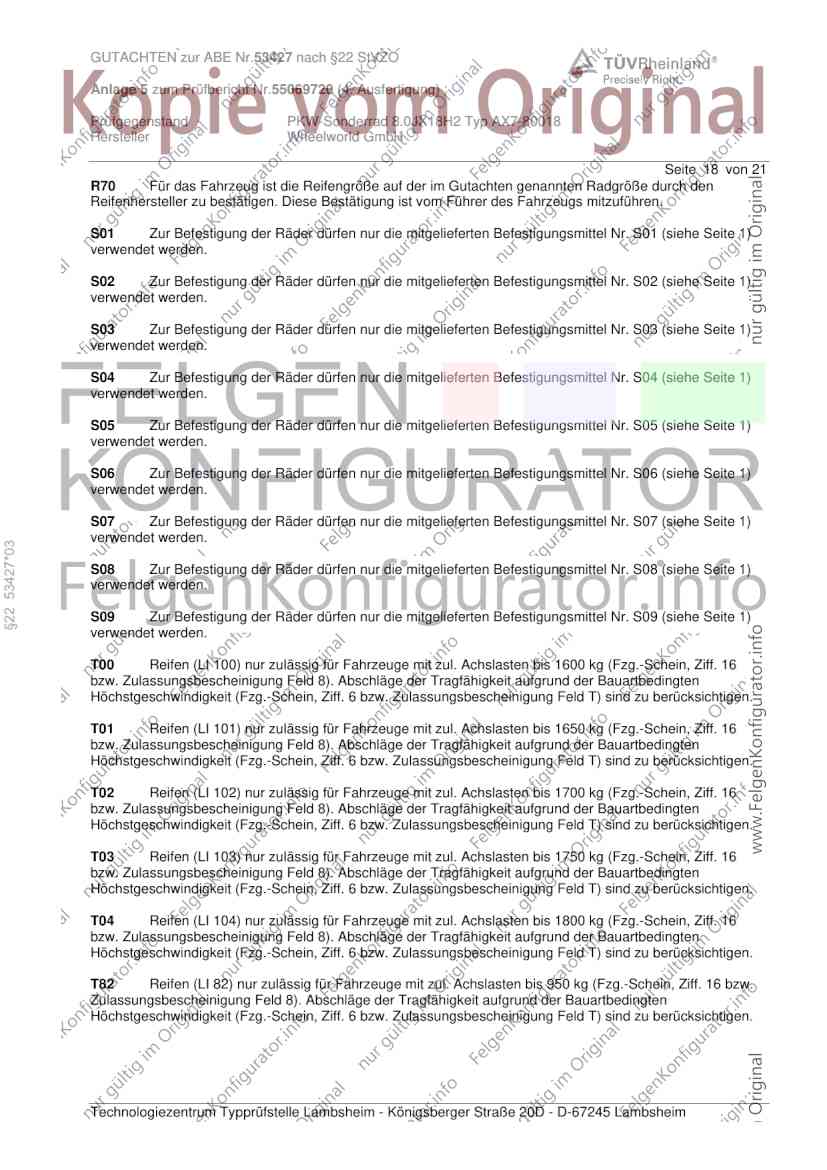

Seite 18 von 21
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe Seite 1)
verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe Seite 1)
verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe Seite 1)
verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe Seite 1)
verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe Seite 1)
verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe Seite 1)
verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe Seite 1)
verwendet werden.
§22 53427*03
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe Seite 1)
verwendet werden.
S09 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09 (siehe Seite 1)
verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T03 Reifen (LI 103) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1750 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T04 Reifen (LI 104) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1800 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53427 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55069720 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0JX18H2 Typ AX7-80018
Hersteller Wheelworld GmbH

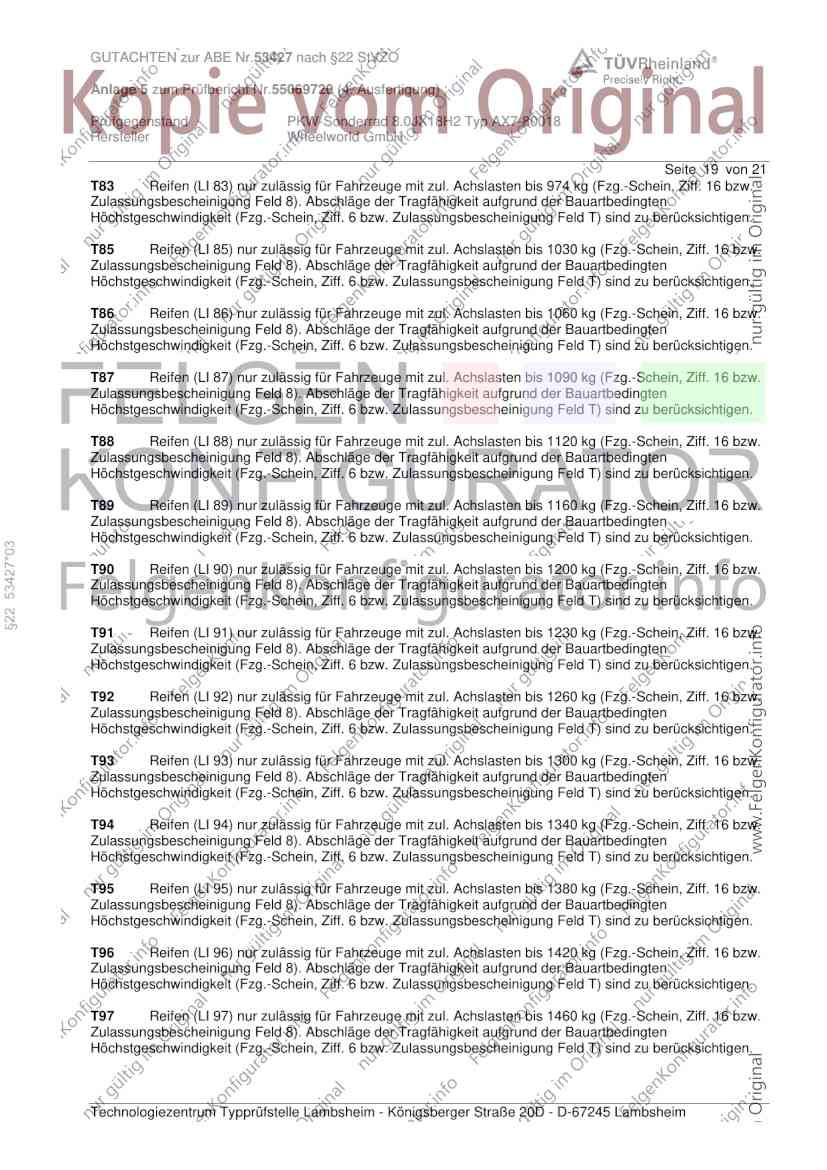

Seite 19 von 21
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
§22 53427*03
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53427 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55069720 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0JX18H2 Typ AX7-80018
Hersteller Wheelworld GmbH
Seite 20 von 21
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4, ...).
V01 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind für Fahrzeuge mit Allradantrieb (4-
Matic) bei Baureihe 212 nur ab EG-Genehmigungsstand: e1*2001/116*0501*08, bzw. bei Baureihe 212 K nur
ab Genehmigungsstand: e1*2007/46*0200*07 zulässig.
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
§22 53427*03
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 215/55R18 235/50R18
Nr. 6 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 7 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 8 225/50R18 245/45R18, 255/45R18
Nr. 9 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 10 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 11 235/50R18 255/45R18, 285/40R18
Nr. 12 235/60R18 255/55R18, 285/50R18
Nr. 13 235/65R18 255/60R18
Nr. 14 245/35R18 255/35R18
Nr. 15 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 16 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 17 245/50R18 275/45R18
Nr. 18 255/40R18 285/35R18, 295/35R18
Nr. 19 255/45R18 275/40R18, 285/40R18
Nr. 20 255/50R18 285/45R18
Nr. 21 255/55R18 285/50R18
Nr. 22 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
VW9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 335mm an Achse 1.
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53427 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55069720 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0JX18H2 Typ AX7-80018
Hersteller Wheelworld GmbH
Seite 21 von 21
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 13. Januar 2025 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den heute
gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende
Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 21 und gilt für Sonderräder ab Herstellungsdatum Juli 2020.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am
Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim für
die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das
Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 13. Januar 2025
§22 53427*03
Kocher 00440046.DOCX
sw
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
