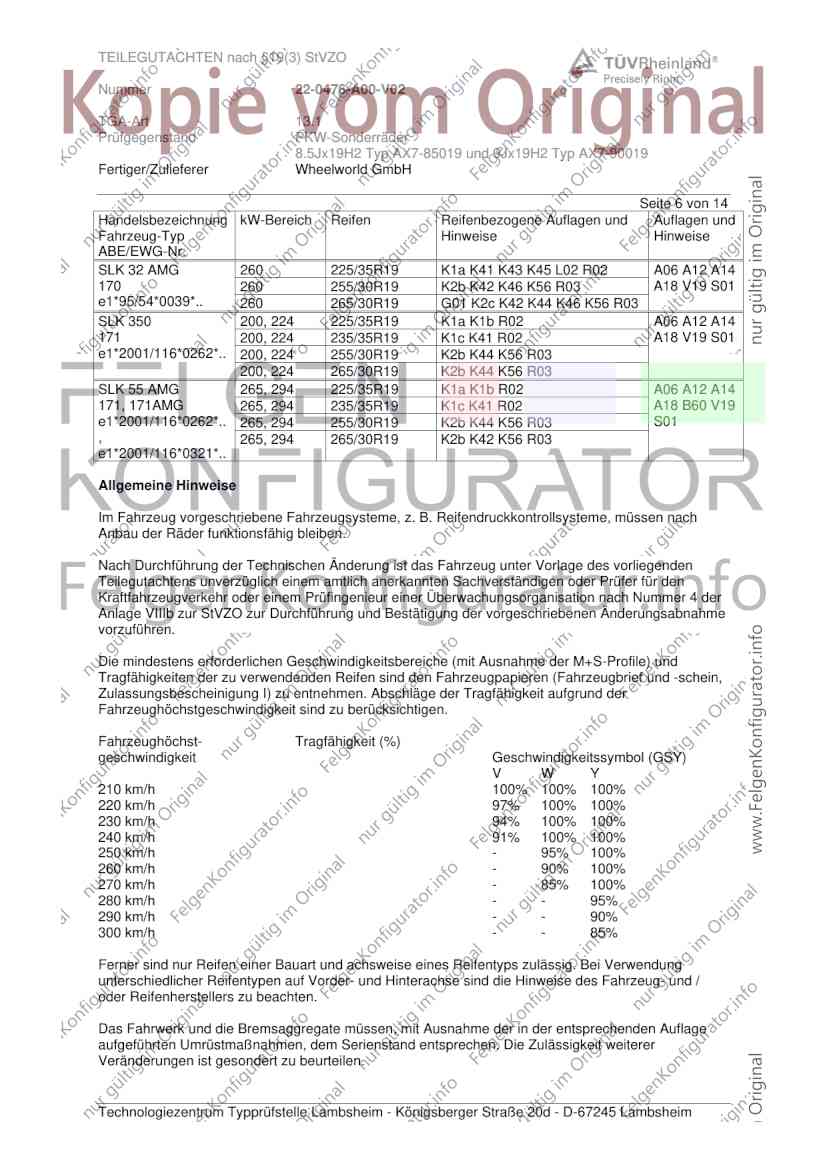

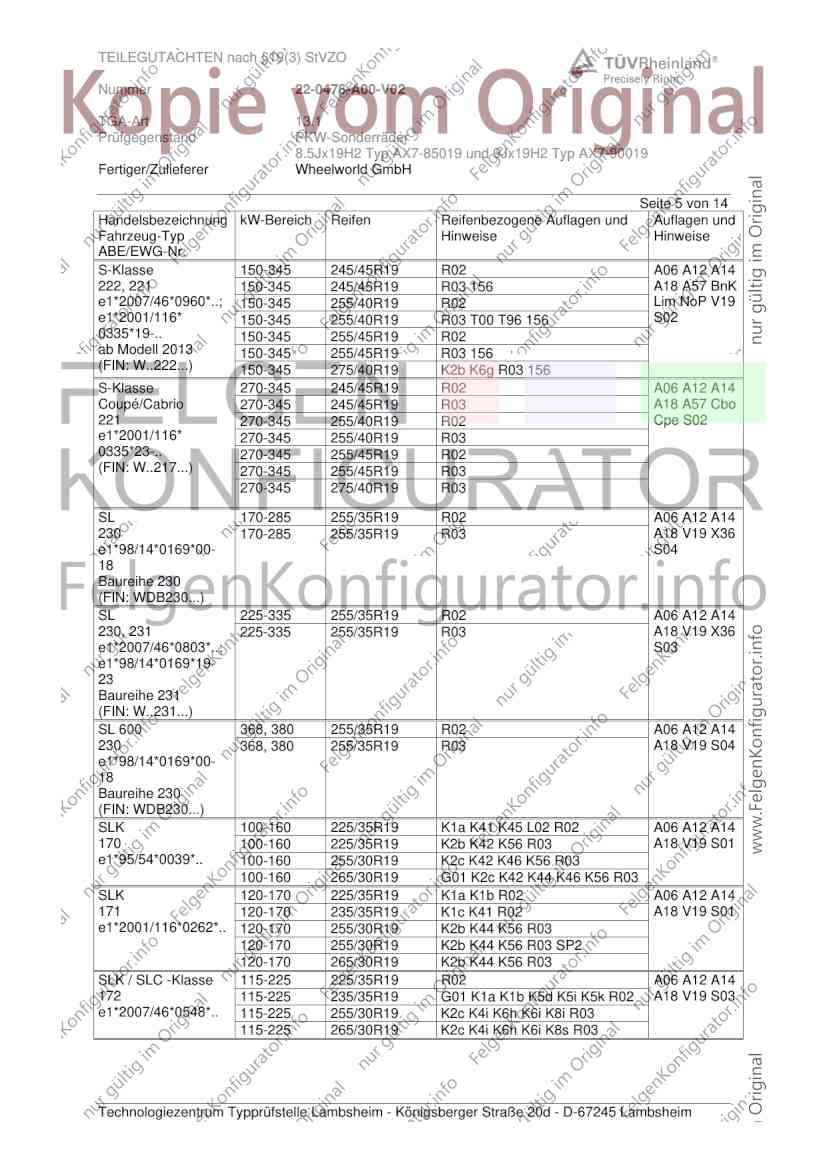

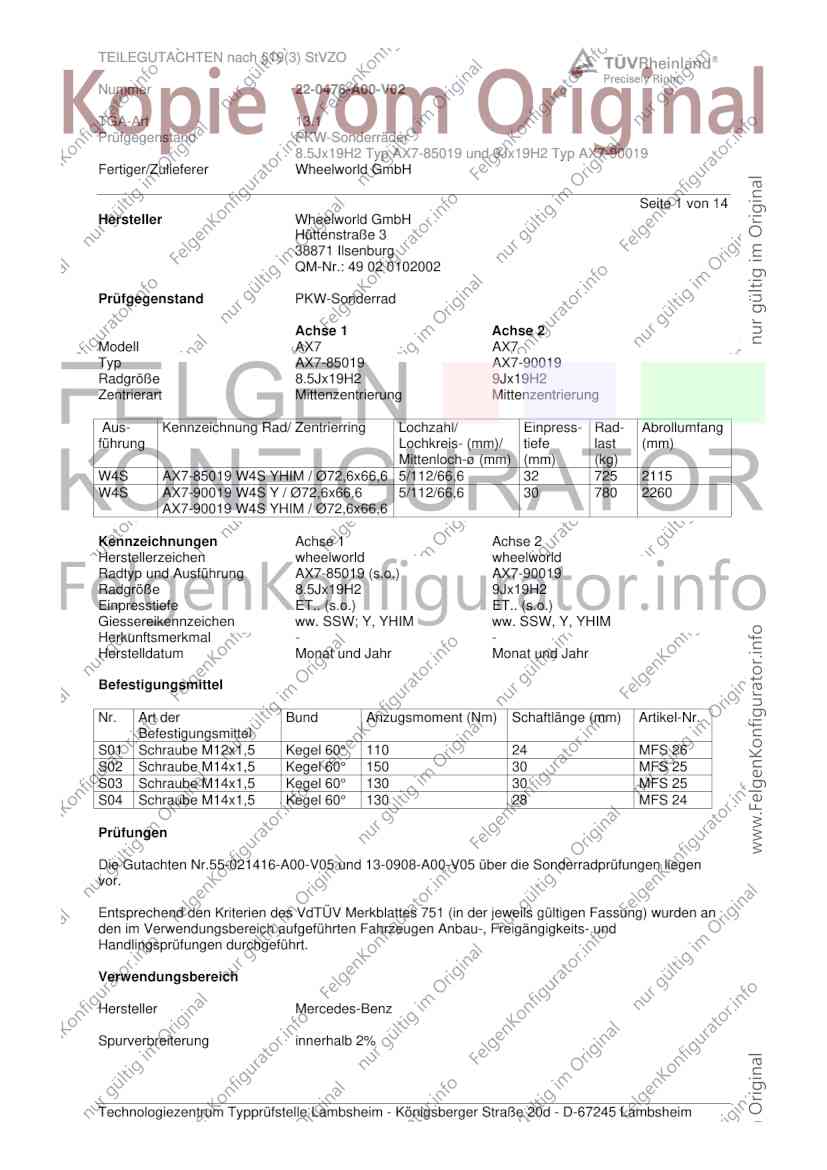

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 22-0476-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8.5Jx19H2 Typ AX7-85019 und 9Jx19H2 Typ AX7-90019
Fertiger/Zulieferer Wheelworld GmbH
Seite 1 von 14
Hersteller Wheelworld GmbH
Hüttenstraße 3
38871 Ilsenburg
QM-Nr.: 49 02 0102002
Prüfgegenstand PKW-Sonderrad
Achse 1 Achse 2
Modell AX7 AX7
Typ AX7-85019 AX7-90019
Radgröße 8.5Jx19H2 9Jx19H2
Zentrierart Mittenzentrierung Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
W4S AX7-85019 W4S YHIM / Ø72,6x66,6 5/112/66,6 32 725 2115
W4S AX7-90019 W4S Y / Ø72,6x66,6 5/112/66,6 30 780 2260
AX7-90019 W4S YHIM / Ø72,6x66,6
Kennzeichnungen Achse 1 Achse 2
Herstellerzeichen wheelworld wheelworld
Radtyp und Ausführung AX7-85019 (s.o.) AX7-90019
Radgröße 8.5Jx19H2 9Jx19H2
Einpresstiefe ET.. (s.o.) ET.. (s.o.)
Giessereikennzeichen ww. SSW; Y, YHIM ww. SSW, Y, YHIM
Herkunftsmerkmal - -
Herstelldatum Monat und Jahr Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S01 Schraube M12x1,5 Kegel 60° 110 24 MFS 26
S02 Schraube M14x1,5 Kegel 60° 150 30 MFS 25
S03 Schraube M14x1,5 Kegel 60° 130 30 MFS 25
S04 Schraube M14x1,5 Kegel 60° 130 28 MFS 24
Prüfungen
Die Gutachten Nr.55-021416-A00-V05 und 13-0908-A00-V05 über die Sonderradprüfungen liegen
vor.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 22-0476-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8.5Jx19H2 Typ AX7-85019 und 9Jx19H2 Typ AX7-90019
Fertiger/Zulieferer Wheelworld GmbH
Seite 2 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
CLK 500, -/55 AMG 225-285 225/35R19 K1c K45 R02 T84 T88 A06 A12 A14
209 225-285 255/30R19 K42 K45 K46 K56 R03 T91 A18 B10 Cbo
e1*98/14*0184*.. Cpe V19 S01
CLK-Klasse 100-200 225/35R19 K1c K45 R02 T88 A06 A12 A14
209 100-200 255/30R19 K42 K46 K56 R03 T91 A18 Cbo Cpe
e1*98/14*0184*.. V19 S01
E-Klasse 75-285 245/35R19 R02 T93 A06 A12 A14
211 75-285 245/35R19 K2b R03 R37 T93 A18 Lim V19
e1*98/14*0183*.., 75-285 275/30R19 K2c K42 R03 T92 T96 S04
e1*2001/116*0183*..
E-Klasse Coupé / 120-220 225/40R19 R02 R37 T93 A06 A12 A14
Cabrio 120-220 225/45R19 R02 R37 T92 T96 A18 A58 Cbo
R1EC 120-220 235/40R19 R02 R37 T92 T96 Cpe NoP
e1*2007/46*1666*.. 120-220 235/40R19 K2b R03 R37 T92 T96 V19
120-220 245/35R19 R02 T93 S02
120-220 245/35R19 K2b R03 T93
120-220 245/40R19 R02
120-220 245/40R19 K2b R03
120-220 255/35R19 K1a K1b R02
120-220 255/35R19 K2c K6i K6r K9v R03 T92 T96
120-220 255/40R19 K1b R02
120-220 255/40R19 K2c K6i K6r K9v R03 T92 T96
120-220 265/35R19 K2c K6i K6r K9v R03
120-220 275/35R19 K2c K6i K6r K8h K9v R03
E-Klasse Coupé / 135-195 225/40R19 R02 R37 T93 A06 A12 A14
Cabrio 4matic 135-195 225/45R19 R02 R37 T92 T96 A18 A56 Cbo
R1EC 135-195 235/40R19 R02 R37 T92 T96 Cpe NoP
e1*2007/46*1666*.. 135-195 235/40R19 K2b R03 R37 T92 T96 V19
135-195 265/35R19 K2c K6i K6r K9v R03 S02
135-270 245/35R19 R02 T93
135-270 245/35R19 K2b R03 T93
135-270 245/40R19 R02
135-270 245/40R19 K2b R03
135-270 255/35R19 K1a K1b R02
135-270 255/35R19 K2c K6i K6r K9v R03 T92 T96
135-270 255/40R19 K1a K1b R02
135-270 255/40R19 K2c K6i K6r K9v R03
135-270 275/35R19 K2c K6i K6r K8h K9v R03
E-Klasse T-Modell 100-285 245/35R19 R02 T93 A06 A12 A14
211K 100-285 275/30R19 K2c K42 R03 T96 A18 Lim V19
e1*2001/116*0213*.. S04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 22-0476-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8.5Jx19H2 Typ AX7-85019 und 9Jx19H2 Typ AX7-90019
Fertiger/Zulieferer Wheelworld GmbH
Seite 3 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
GLC 43 AMG 270, 287 235/55R19 A12 R02 A06 A14 A18
204X 270, 287 235/55R19 A32 M+S R03 R70 A56 V19 S02
e1*2001/116* 270, 287 245/50R19 A12 R02
0480*18-.. 270, 287 255/45R19 A12 R02
(FIN: W..253...) 270, 287 255/45R19 A32 R03
270, 287 255/50R19 K1a K1b R02
270, 287 255/50R19 A12 R03
270, 287 275/45R19 A12 K1a R02
270, 287 275/45R19 A12 R03
270, 287 285/45R19 A12 R03
GLC 43 AMG Coupé 270, 287 235/50R19 R02 A06 A12 A14
204X 270, 287 235/55R19 R02 A18 A56 Flh
e1*2001/116* 270, 287 245/50R19 R02 V19 S02
0480*18-.. 270, 287 255/45R19 R02
(FIN: W..253...) 270, 287 255/45R19 R03
270, 287 255/50R19 K1a R02
270, 287 255/50R19 R03
270, 287 275/45R19 R03
270, 287 285/45R19 R03
GLC-Coupé 100-243 235/50R19 R02 A06 A12 A14
204X 100-243 235/55R19 R02 A18 A57 Flh
e1*2001/116* 100-243 245/50R19 R02 KMV MpH
0480*18-.. 100-243 255/45R19 R02 V19
(FIN: W..253...) 100-243 255/45R19 R03 S02
100-243 255/50R19 K1a R02
100-243 255/50R19 R03
100-243 275/45R19 R03
100-243 285/45R19 R03
GLC-Klasse 120-243 235/50R19 A12 R02 A06 A14 A18
204X 120-243 235/55R19 A12 R02 A57 Cb1
e1*2001/116* 120-243 235/55R19 A32 R03 R70 MpH
0480*16-.. 120-243 245/50R19 A12 R02 V19 S02
- mit AMG-Line 120-243 255/45R19 A12 R02
Verbreiterungen 120-243 255/45R19 A32 R03
120-243 255/50R19 K1a K1b R02
120-243 255/50R19 A12 R03
120-243 275/45R19 A12 K1a R02
120-243 275/45R19 A12 R03
120-243 285/45R19 A12 R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 22-0476-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8.5Jx19H2 Typ AX7-85019 und 9Jx19H2 Typ AX7-90019
Fertiger/Zulieferer Wheelworld GmbH
Seite 4 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
GLC-Klasse 120-270 235/55R19 A12 R02 T01 T05 A06 A14 A18
R2CGLC 120-270 245/50R19 A12 R02 T01 T05 A57 Cb2
e1*2018/858*00186* 120-270 255/50R19 A32 A84 R03 LM4
.. 120-270 265/45R19 A12 R02 NoP V19 S02
- incl. Coupé 120-270 265/45R19 A12 R03
- mit AMG-Line 120-270 275/45R19 A12 R03
Verbreiterungen 120-270 285/45R19 A12 R03
- max. 4,5°
Hinterachslenkung
GLC-Klasse 120-270 235/55R19 R02 T01 T05 A06 A12 A14
R2CGLC 120-270 245/50R19 R02 T01 T05 A18 A57 L05
e1*2018/858*00186* 120-270 255/50R19 K2c R03 NoP V19 S02
.. 120-270 265/45R19 R02
- incl. Coupé 120-270 265/45R19 K2a K2b R03
120-270 275/45R19 K2c R03
120-270 285/45R19 K2c R03
GLC-Klasse 120-270 235/55R19 A12 R02 T01 T05 A06 A14 A18
R2CGLC 120-270 245/50R19 A12 R02 T01 T05 A57 Cb2 L05
e1*2018/858*00186* 120-270 255/50R19 A32 R03 NoP V19 S02
.. 120-270 265/45R19 A12 R02
- incl. Coupé 120-270 265/45R19 A12 R03
- mit AMG-Line 120-270 275/45R19 A12 R03
Verbreiterungen 145-198 285/45R19 A12 R03
- ohne
Hinterachslenkung
GLC-Klasse PHEV 145-185 235/55R19 A12 R02 T01 T05 A06 A14 A18
R2CGLC 145-185 245/50R19 A12 R02 T01 T05 A56 B77 Cb2
e1*2018/858*00186* L05 V19 Vn2
.. S02
- Plug-in Hybrid
- incl. Coupé
- ohne
Hinterachslenkung
GLC-Klasse PHEV 145-185 235/55R19 A12 R02 T05 A06 A14 A18
R2CGLC 145-185 245/50R19 A12 R02 T05 A56 B77 Cb2
e1*2018/858*00186* LM4 V19 Vn2
.. S02
- Plug-in Hybrid
- incl. Coupé
- max. 4,5°
Hinterachslenkung
S-Klasse 150-285 245/40R19 R02 R37 A06 A12 A14
221 150-285 245/40R19 R03 R37 T94 T98 A18 V00 VS9
e1*2001/116*0335*.. 150-320 255/40R19 K1a K1b K41 R02 S02
(FIN: WDD221...) 150-320 255/40R19 R03 T96
150-320 275/35R19 K42 K56 R03 T96
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 22-0476-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8.5Jx19H2 Typ AX7-85019 und 9Jx19H2 Typ AX7-90019
Fertiger/Zulieferer Wheelworld GmbH
Seite 5 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
S-Klasse 150-345 245/45R19 R02 A06 A12 A14
222, 221 150-345 245/45R19 R03 156 A18 A57 BnK
e1*2007/46*0960*..; 150-345 255/40R19 R02 Lim NoP V19
e1*2001/116* 150-345 255/40R19 R03 T00 T96 156 S02
0335*19-.. 150-345 255/45R19 R02
ab Modell 2013 150-345 255/45R19 R03 156
(FIN: W..222...) 150-345 275/40R19 K2b K6g R03 156
S-Klasse 270-345 245/45R19 R02 A06 A12 A14
Coupé/Cabrio 270-345 245/45R19 R03 A18 A57 Cbo
221 270-345 255/40R19 R02 Cpe S02
e1*2001/116* 270-345 255/40R19 R03
0335*23-.. 270-345 255/45R19 R02
(FIN: W..217...) 270-345 255/45R19 R03
270-345 275/40R19 R03
SL 170-285 255/35R19 R02 A06 A12 A14
230 170-285 255/35R19 R03 A18 V19 X36
e1*98/14*0169*00- S04
18
Baureihe 230
(FIN: WDB230...)
SL 225-335 255/35R19 R02 A06 A12 A14
230, 231 225-335 255/35R19 R03 A18 V19 X36
e1*2007/46*0803*..; S03
e1*98/14*0169*19-
23
Baureihe 231
(FIN: W..231...)
SL 600 368, 380 255/35R19 R02 A06 A12 A14
230 368, 380 255/35R19 R03 A18 V19 S04
e1*98/14*0169*00-
18
Baureihe 230
(FIN: WDB230...)
SLK 100-160 225/35R19 K1a K41 K45 L02 R02 A06 A12 A14
170 100-160 225/35R19 K2b K42 K56 R03 A18 V19 S01
e1*95/54*0039*.. 100-160 255/30R19 K2c K42 K46 K56 R03
100-160 265/30R19 G01 K2c K42 K44 K46 K56 R03
SLK 120-170 225/35R19 K1a K1b R02 A06 A12 A14
171 120-170 235/35R19 K1c K41 R02 A18 V19 S01
e1*2001/116*0262*.. 120-170 255/30R19 K2b K44 K56 R03
120-170 255/30R19 K2b K44 K56 R03 SP2
120-170 265/30R19 K2b K44 K56 R03
SLK / SLC -Klasse 115-225 225/35R19 R02 A06 A12 A14
172 115-225 235/35R19 G01 K1a K1b K5d K5i K5k R02 A18 V19 S03
e1*2007/46*0548*.. 115-225 255/30R19 K2c K4i K6h K6i K8i R03
115-225 265/30R19 K2c K4i K6h K6i K8s R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 22-0476-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8.5Jx19H2 Typ AX7-85019 und 9Jx19H2 Typ AX7-90019
Fertiger/Zulieferer Wheelworld GmbH
Seite 6 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
SLK 32 AMG 260 225/35R19 K1a K41 K43 K45 L02 R02 A06 A12 A14
170 260 255/30R19 K2b K42 K46 K56 R03 A18 V19 S01
e1*95/54*0039*.. 260 265/30R19 G01 K2c K42 K44 K46 K56 R03
SLK 350 200, 224 225/35R19 K1a K1b R02 A06 A12 A14
171 200, 224 235/35R19 K1c K41 R02 A18 V19 S01
e1*2001/116*0262*.. 200, 224 255/30R19 K2b K44 K56 R03
200, 224 265/30R19 K2b K44 K56 R03
SLK 55 AMG 265, 294 225/35R19 K1a K1b R02 A06 A12 A14
171, 171AMG 265, 294 235/35R19 K1c K41 R02 A18 B60 V19
e1*2001/116*0262*.. 265, 294 255/30R19 K2b K44 K56 R03 S01
, 265, 294 265/30R19 K2b K42 K56 R03
e1*2001/116*0321*..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage des vorliegenden
Teilegutachtens unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der vorgeschriebenen Änderungsabnahme
vorzuführen.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 22-0476-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8.5Jx19H2 Typ AX7-85019 und 9Jx19H2 Typ AX7-90019
Fertiger/Zulieferer Wheelworld GmbH

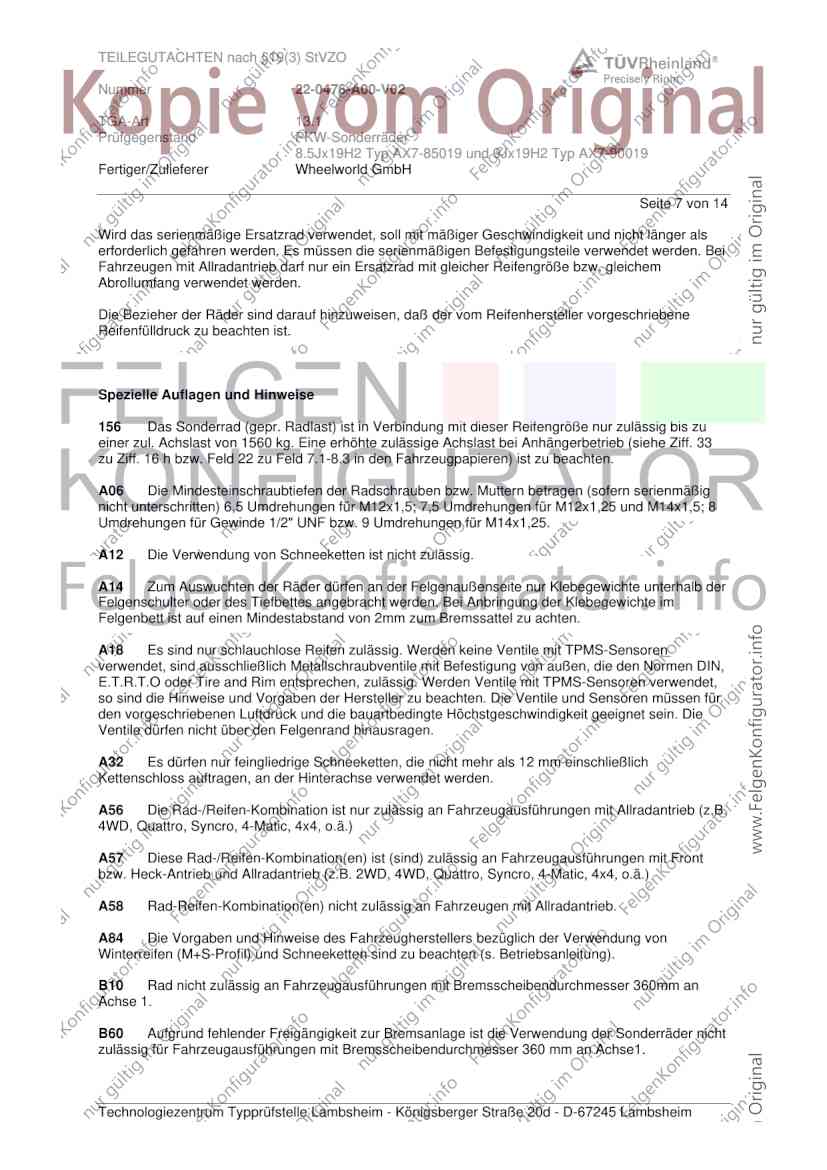

Seite 7 von 14
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, daß der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
156 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1560 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A84 Die Vorgaben und Hinweise des Fahrzeugherstellers bezüglich der Verwendung von
Winterreifen (M+S-Profil) und Schneeketten sind zu beachten (s. Betriebsanleitung).
B10 Rad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 360mm an
Achse 1.
B60 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 22-0476-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8.5Jx19H2 Typ AX7-85019 und 9Jx19H2 Typ AX7-90019
Fertiger/Zulieferer Wheelworld GmbH

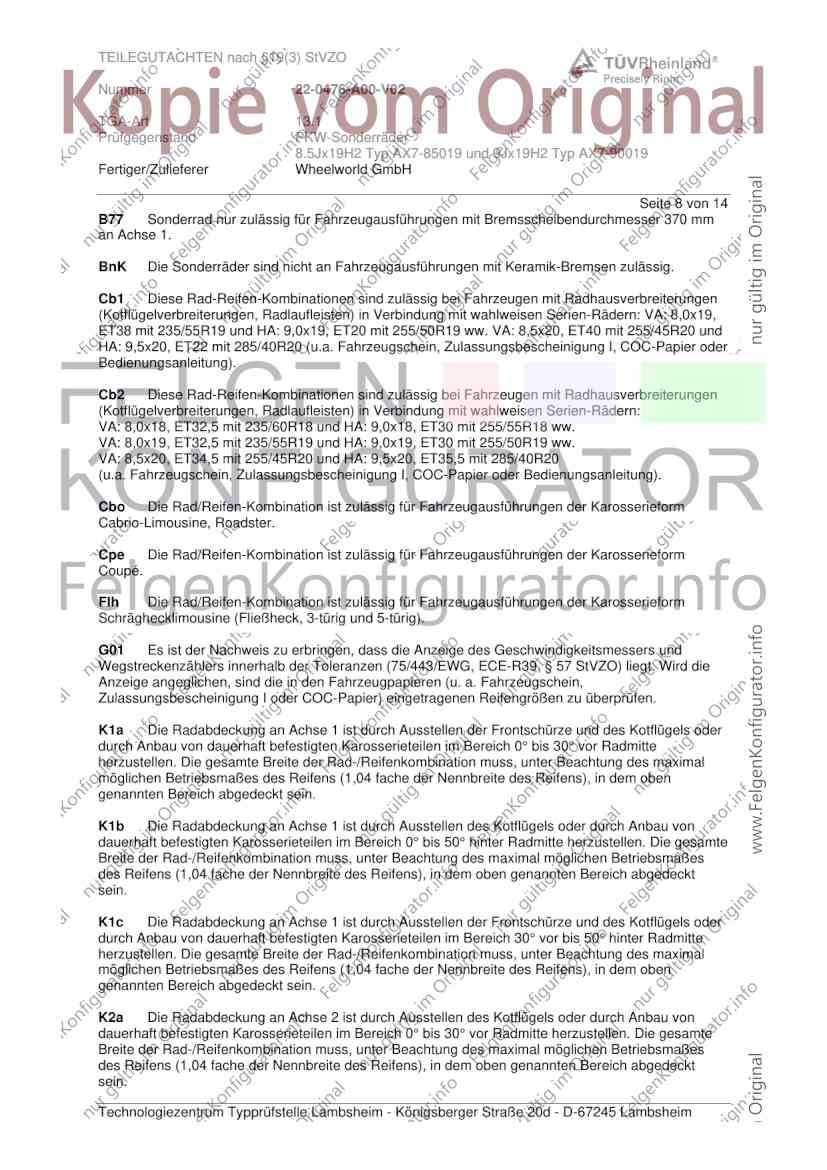

Seite 8 von 14
B77 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 370 mm
an Achse 1.
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Cb1 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit wahlweisen Serien-Rädern: VA: 8,0x19,
ET38 mit 235/55R19 und HA: 9,0x19, ET20 mit 255/50R19 ww. VA: 8,5x20, ET40 mit 255/45R20 und
HA: 9,5x20, ET22 mit 285/40R20 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Cb2 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit wahlweisen Serien-Rädern:
VA: 8,0x18, ET32,5 mit 235/60R18 und HA: 9,0x18, ET30 mit 255/55R18 ww.
VA: 8,0x19, ET32,5 mit 235/55R19 und HA: 9,0x19, ET30 mit 255/50R19 ww.
VA: 8,5x20, ET34,5 mit 255/45R20 und HA: 9,5x20, ET35,5 mit 285/40R20
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 22-0476-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8.5Jx19H2 Typ AX7-85019 und 9Jx19H2 Typ AX7-90019
Fertiger/Zulieferer Wheelworld GmbH

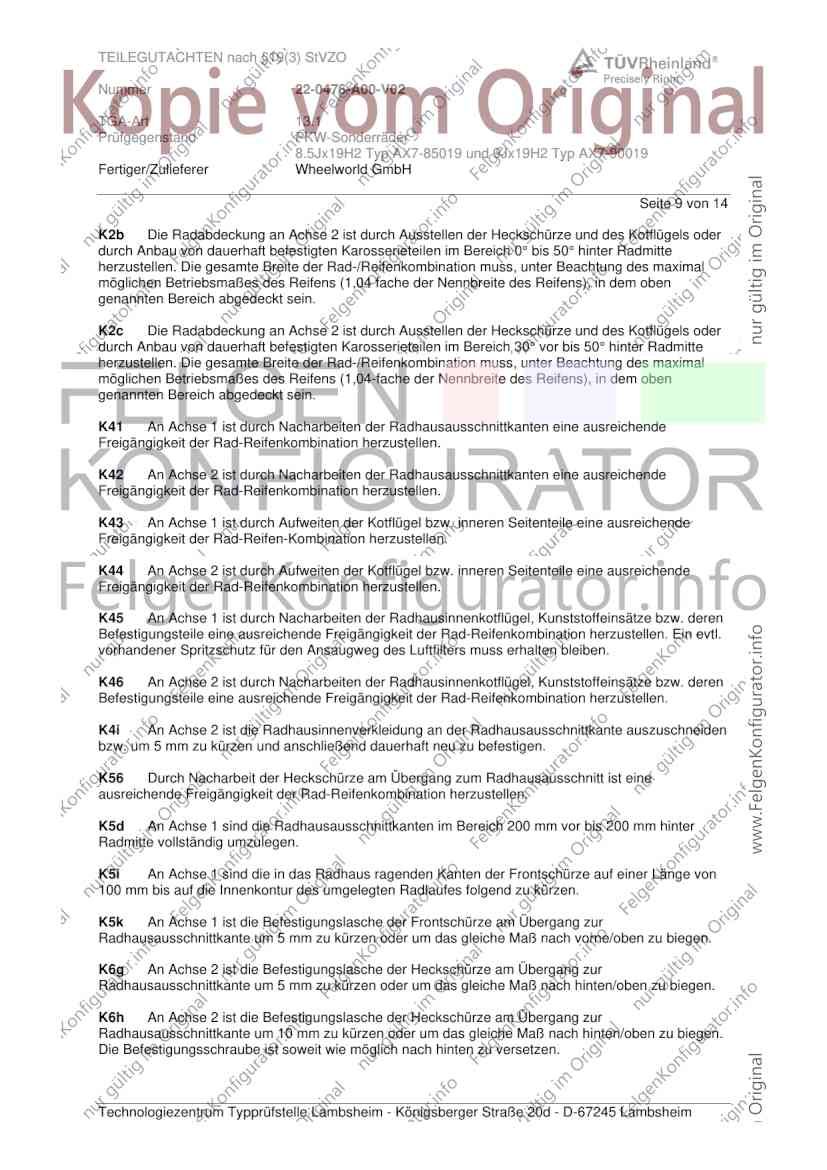

Seite 9 von 14
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 22-0476-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8.5Jx19H2 Typ AX7-85019 und 9Jx19H2 Typ AX7-90019
Fertiger/Zulieferer Wheelworld GmbH

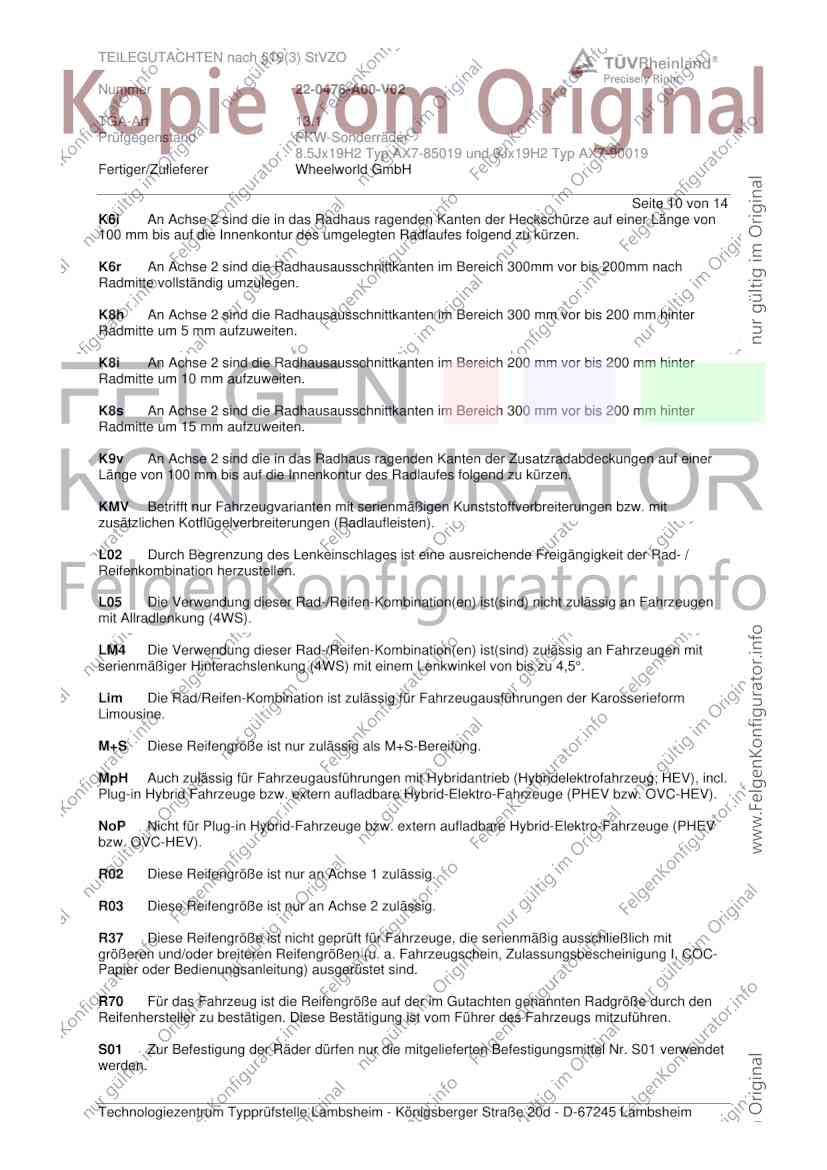

Seite 10 von 14
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach
Radmitte vollständig umzulegen.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
L05 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen
mit Allradlenkung (4WS).
LM4 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) zulässig an Fahrzeugen mit
serienmäßiger Hinterachslenkung (4WS) mit einem Lenkwinkel von bis zu 4,5°.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug; HEV), incl.
Plug-in Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-HEV).
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV
bzw. OVC-HEV).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 verwendet
werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 22-0476-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8.5Jx19H2 Typ AX7-85019 und 9Jx19H2 Typ AX7-90019
Fertiger/Zulieferer Wheelworld GmbH

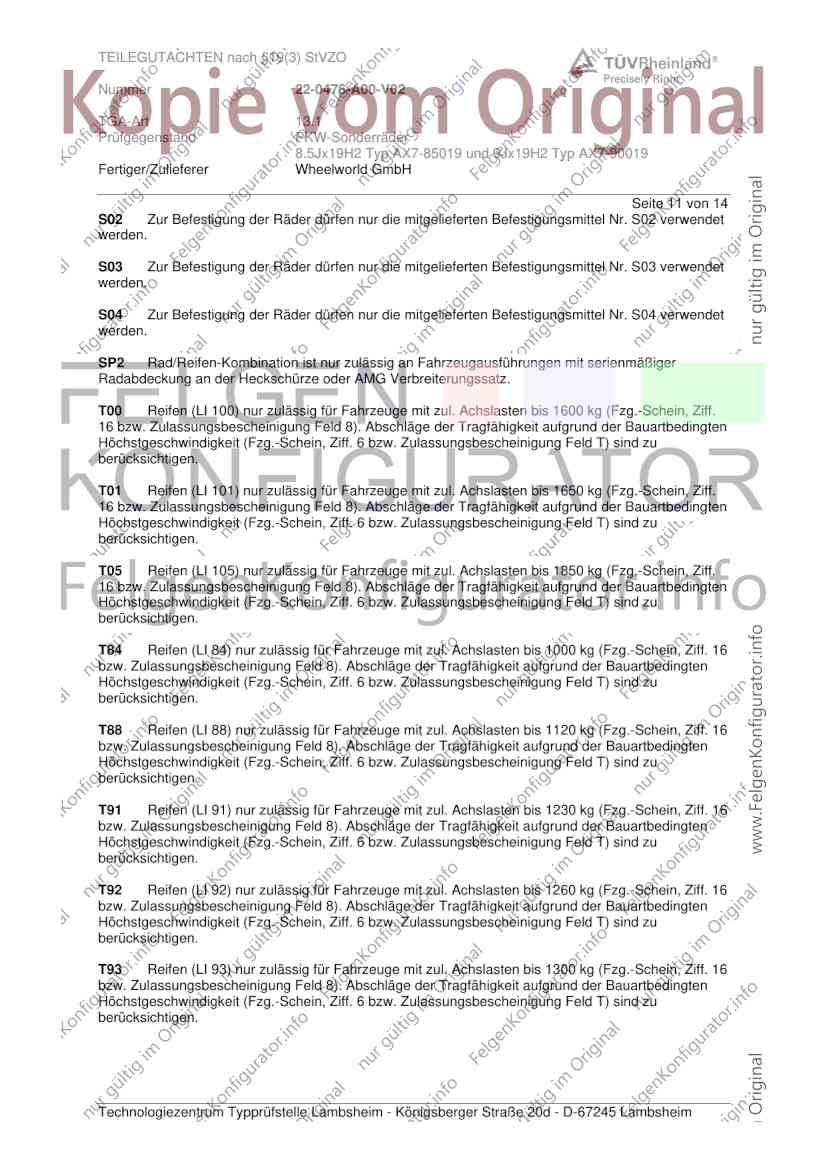

Seite 11 von 14
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 verwendet
werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 verwendet
werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 verwendet
werden.
SP2 Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit serienmäßiger
Radabdeckung an der Heckschürze oder AMG Verbreiterungssatz.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T05 Reifen (LI 105) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1850 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 22-0476-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8.5Jx19H2 Typ AX7-85019 und 9Jx19H2 Typ AX7-90019
Fertiger/Zulieferer Wheelworld GmbH

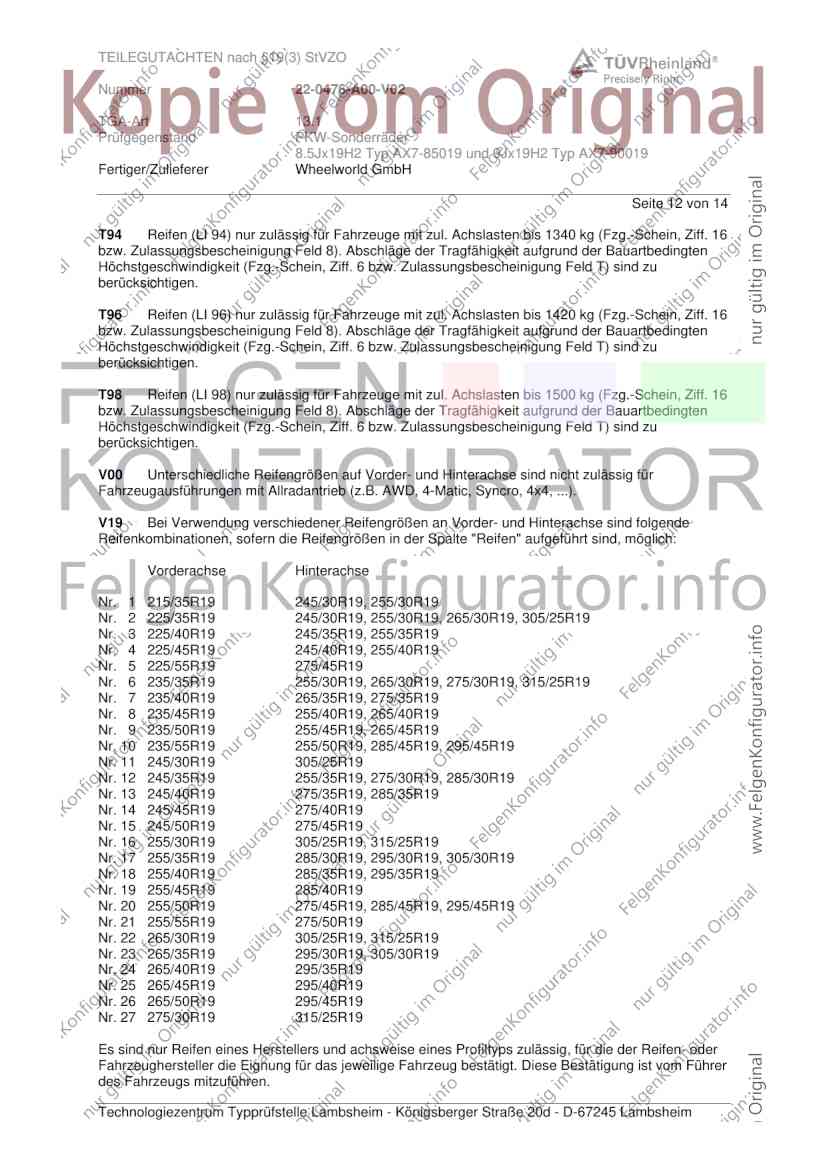

Seite 12 von 14
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4, ...).
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 225/55R19 275/45R19
Nr. 6 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 7 235/40R19 265/35R19, 275/35R19
Nr. 8 235/45R19 255/40R19, 265/40R19
Nr. 9 235/50R19 255/45R19, 265/45R19
Nr. 10 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 11 245/30R19 305/25R19
Nr. 12 245/35R19 255/35R19, 275/30R19, 285/30R19
Nr. 13 245/40R19 275/35R19, 285/35R19
Nr. 14 245/45R19 275/40R19
Nr. 15 245/50R19 275/45R19
Nr. 16 255/30R19 305/25R19, 315/25R19
Nr. 17 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 18 255/40R19 285/35R19, 295/35R19
Nr. 19 255/45R19 285/40R19
Nr. 20 255/50R19 275/45R19, 285/45R19, 295/45R19
Nr. 21 255/55R19 275/50R19
Nr. 22 265/30R19 305/25R19, 315/25R19
Nr. 23 265/35R19 295/30R19, 305/30R19
Nr. 24 265/40R19 295/35R19
Nr. 25 265/45R19 295/40R19
Nr. 26 265/50R19 295/45R19
Nr. 27 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 22-0476-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8.5Jx19H2 Typ AX7-85019 und 9Jx19H2 Typ AX7-90019
Fertiger/Zulieferer Wheelworld GmbH

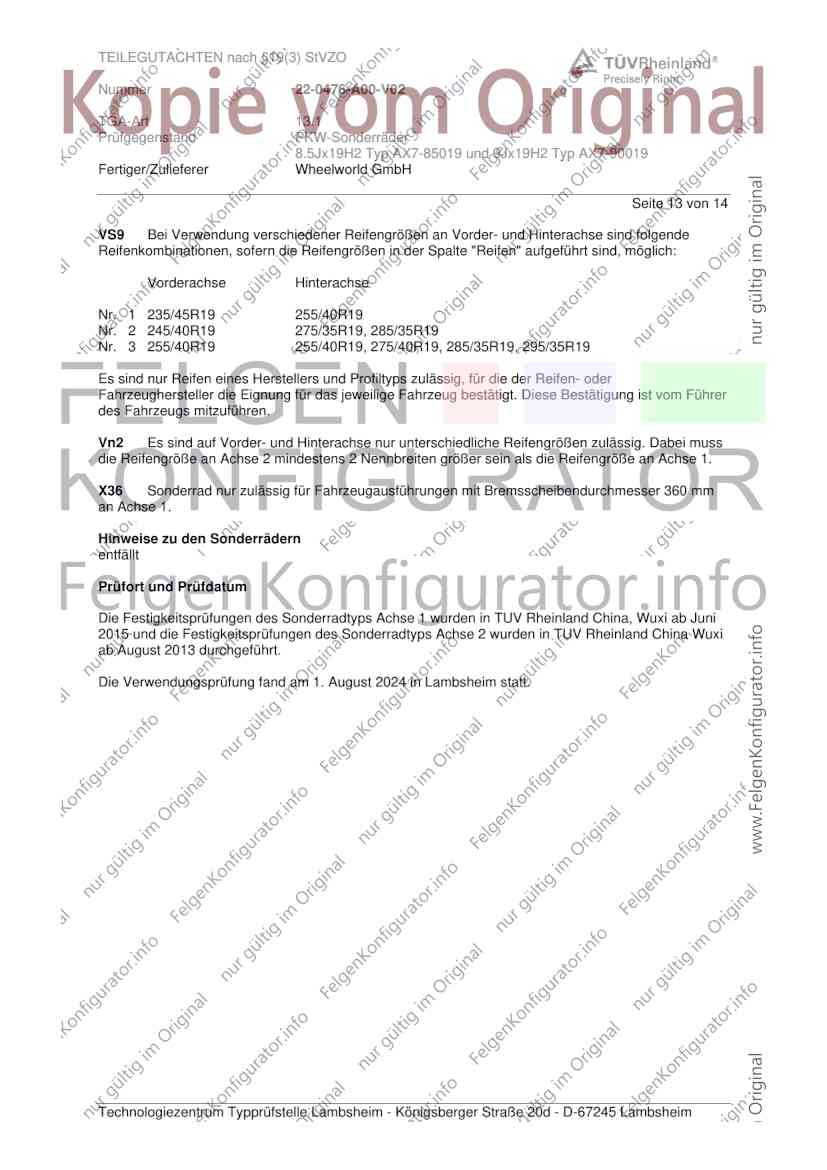

Seite 13 von 14
VS9 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 235/45R19 255/40R19
Nr. 2 245/40R19 275/35R19, 285/35R19
Nr. 3 255/40R19 255/40R19, 275/40R19, 285/35R19, 295/35R19
Es sind nur Reifen eines Herstellers und Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Vn2 Es sind auf Vorder- und Hinterachse nur unterschiedliche Reifengrößen zulässig. Dabei muss
die Reifengröße an Achse 2 mindestens 2 Nennbreiten größer sein als die Reifengröße an Achse 1.
X36 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.
Hinweise zu den Sonderrädern
entfällt
Prüfort und Prüfdatum
Die Festigkeitsprüfungen des Sonderradtyps Achse 1 wurden in TUV Rheinland China, Wuxi ab Juni
2015 und die Festigkeitsprüfungen des Sonderradtyps Achse 2 wurden in TUV Rheinland China Wuxi
ab August 2013 durchgeführt.
Die Verwendungsprüfung fand am 1. August 2024 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 22-0476-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8.5Jx19H2 Typ AX7-85019 und 9Jx19H2 Typ AX7-90019
Fertiger/Zulieferer Wheelworld GmbH

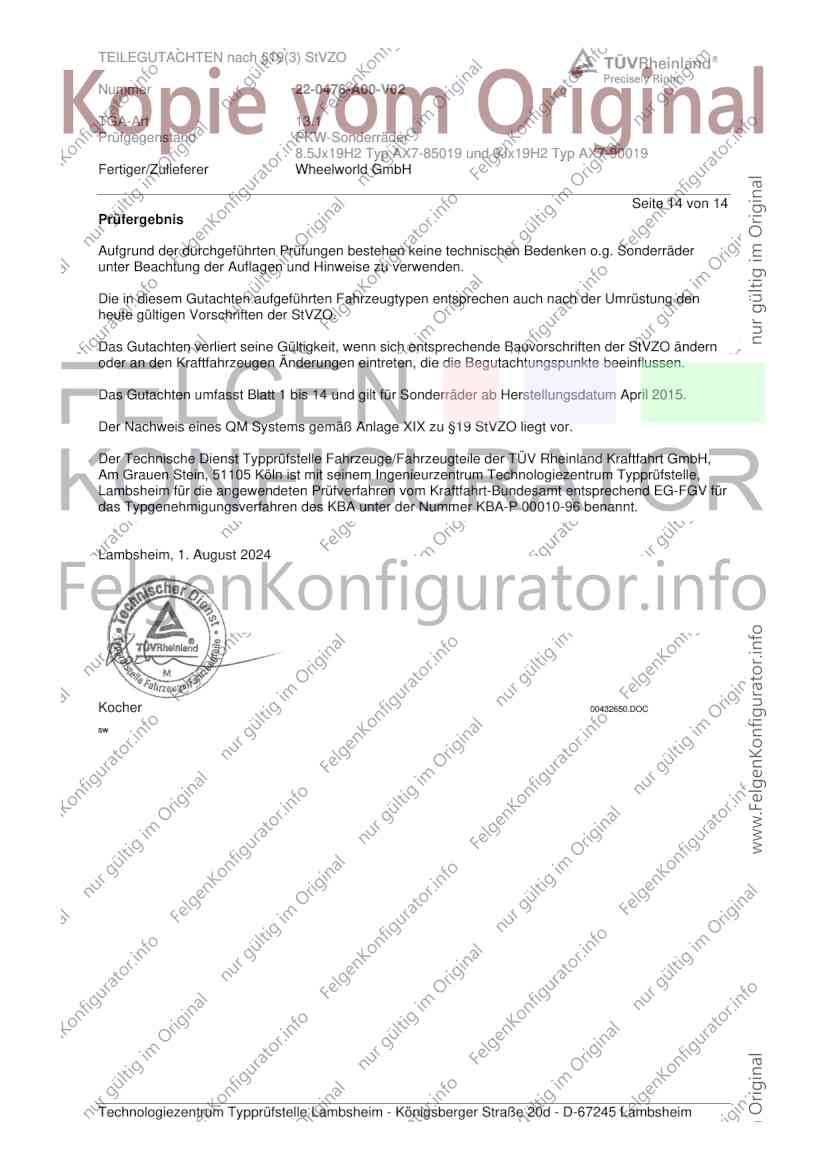

Seite 14 von 14
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO.
Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende Bauvorschriften der StVZO ändern
oder an den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 14 und gilt für Sonderräder ab Herstellungsdatum April 2015.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 1. August 2024
Kocher 00432650.DOC
sw
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
