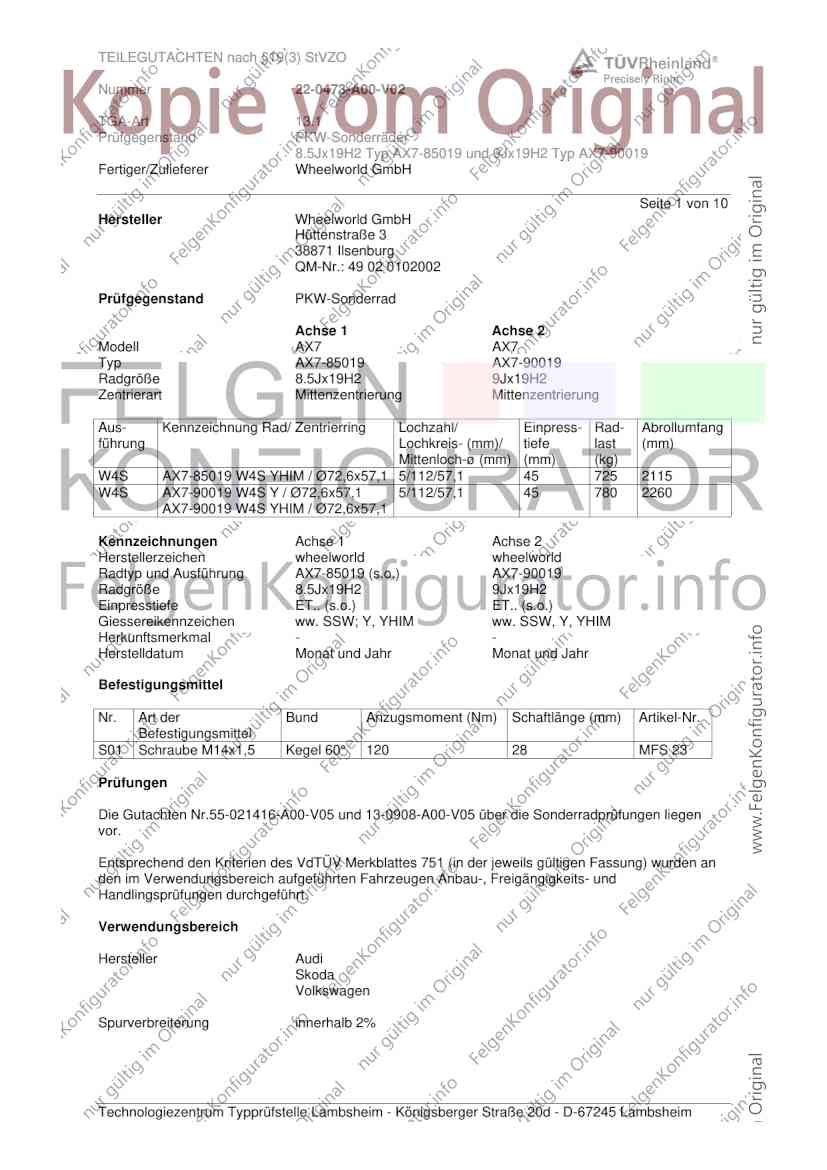

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 22-0473-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8.5Jx19H2 Typ AX7-85019 und 9Jx19H2 Typ AX7-90019
Fertiger/Zulieferer Wheelworld GmbH
Seite 1 von 10
Hersteller Wheelworld GmbH
Hüttenstraße 3
38871 Ilsenburg
QM-Nr.: 49 02 0102002
Prüfgegenstand PKW-Sonderrad
Achse 1 Achse 2
Modell AX7 AX7
Typ AX7-85019 AX7-90019
Radgröße 8.5Jx19H2 9Jx19H2
Zentrierart Mittenzentrierung Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
W4S AX7-85019 W4S YHIM / Ø72,6x57,1 5/112/57,1 45 725 2115
W4S AX7-90019 W4S Y / Ø72,6x57,1 5/112/57,1 45 780 2260
AX7-90019 W4S YHIM / Ø72,6x57,1
Kennzeichnungen Achse 1 Achse 2
Herstellerzeichen wheelworld wheelworld
Radtyp und Ausführung AX7-85019 (s.o.) AX7-90019
Radgröße 8.5Jx19H2 9Jx19H2
Einpresstiefe ET.. (s.o.) ET.. (s.o.)
Giessereikennzeichen ww. SSW; Y, YHIM ww. SSW, Y, YHIM
Herkunftsmerkmal - -
Herstelldatum Monat und Jahr Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S01 Schraube M14x1,5 Kegel 60° 120 28 MFS 23
Prüfungen
Die Gutachten Nr.55-021416-A00-V05 und 13-0908-A00-V05 über die Sonderradprüfungen liegen
vor.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 22-0473-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8.5Jx19H2 Typ AX7-85019 und 9Jx19H2 Typ AX7-90019
Fertiger/Zulieferer Wheelworld GmbH
Seite 2 von 10

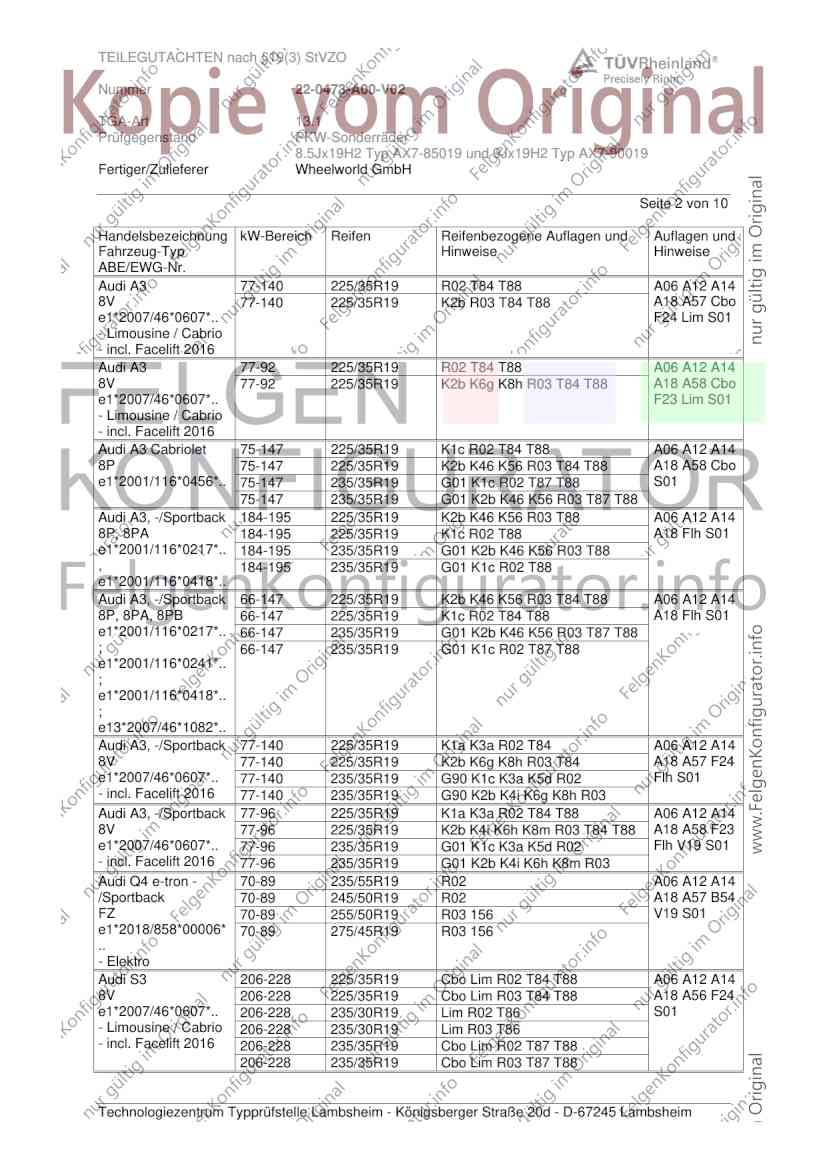

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 77-140 225/35R19 R02 T84 T88 A06 A12 A14
8V 77-140 225/35R19 K2b R03 T84 T88 A18 A57 Cbo
e1*2007/46*0607*.. F24 Lim S01
- Limousine / Cabrio
- incl. Facelift 2016
Audi A3 77-92 225/35R19 R02 T84 T88 A06 A12 A14
8V 77-92 225/35R19 K2b K6g K8h R03 T84 T88 A18 A58 Cbo
e1*2007/46*0607*.. F23 Lim S01
- Limousine / Cabrio
- incl. Facelift 2016
Audi A3 Cabriolet 75-147 225/35R19 K1c R02 T84 T88 A06 A12 A14
8P 75-147 225/35R19 K2b K46 K56 R03 T84 T88 A18 A58 Cbo
e1*2001/116*0456*.. 75-147 235/35R19 G01 K1c R02 T87 T88 S01
75-147 235/35R19 G01 K2b K46 K56 R03 T87 T88
Audi A3, -/Sportback 184-195 225/35R19 K2b K46 K56 R03 T88 A06 A12 A14
8P, 8PA 184-195 225/35R19 K1c R02 T88 A18 Flh S01
e1*2001/116*0217*.. 184-195 235/35R19 G01 K2b K46 K56 R03 T88
, 184-195 235/35R19 G01 K1c R02 T88
e1*2001/116*0418*..
Audi A3, -/Sportback 66-147 225/35R19 K2b K46 K56 R03 T84 T88 A06 A12 A14
8P, 8PA, 8PB 66-147 225/35R19 K1c R02 T84 T88 A18 Flh S01
e1*2001/116*0217*.. 66-147 235/35R19 G01 K2b K46 K56 R03 T87 T88
; 66-147 235/35R19 G01 K1c R02 T87 T88
e1*2001/116*0241*..
;
e1*2001/116*0418*..
;
e13*2007/46*1082*..
Audi A3, -/Sportback 77-140 225/35R19 K1a K3a R02 T84 A06 A12 A14
8V 77-140 225/35R19 K2b K6g K8h R03 T84 A18 A57 F24
e1*2007/46*0607*.. 77-140 235/35R19 G90 K1c K3a K5d R02 Flh S01
- incl. Facelift 2016 77-140 235/35R19 G90 K2b K4i K6g K8h R03
Audi A3, -/Sportback 77-96 225/35R19 K1a K3a R02 T84 T88 A06 A12 A14
8V 77-96 225/35R19 K2b K4i K6h K8m R03 T84 T88 A18 A58 F23
e1*2007/46*0607*.. 77-96 235/35R19 G01 K1c K3a K5d R02 Flh V19 S01
- incl. Facelift 2016 77-96 235/35R19 G01 K2b K4i K6h K8m R03
Audi Q4 e-tron - 70-89 235/55R19 R02 A06 A12 A14
/Sportback 70-89 245/50R19 R02 A18 A57 B54
FZ 70-89 255/50R19 R03 156 V19 S01
e1*2018/858*00006* 70-89 275/45R19 R03 156
..
- Elektro
Audi S3 206-228 225/35R19 Cbo Lim R02 T84 T88 A06 A12 A14
8V 206-228 225/35R19 Cbo Lim R03 T84 T88 A18 A56 F24
e1*2007/46*0607*.. 206-228 235/30R19 Lim R02 T86 S01
- Limousine / Cabrio 206-228 235/30R19 Lim R03 T86
- incl. Facelift 2016 206-228 235/35R19 Cbo Lim R02 T87 T88
206-228 235/35R19 Cbo Lim R03 T87 T88
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 22-0473-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8.5Jx19H2 Typ AX7-85019 und 9Jx19H2 Typ AX7-90019
Fertiger/Zulieferer Wheelworld GmbH
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi S3, -/Sportback 206-228 225/35R19 K1a K3a R02 T88 A06 A12 A14
8V 206-228 225/35R19 K2b K4i K6g K8h R03 T88 A18 A56 F24
e1*2007/46*0607*.. Flh S01
- incl. Facelift 2016
Skoda Enyaq 50 / 60 70 235/55R19 R02 A06 A12 A14
NY 70 245/50R19 R02 A18 A58 B54
e8*2007/46*0416*.. 70 255/50R19 R03 V19 S01
- incl. Coupé 70 275/45R19 R03
- Elektro
Skoda Enyaq 80,85 - 70-89 235/55R19 R02 A06 A12 A14
/X 70-89 245/50R19 R02 A18 A57 B54
NY 70-89 255/50R19 R03 156 V19 S01
e8*2007/46*0416*.. 70-89 275/45R19 R03 156
- incl. Coupé
- Elektro
Skoda Enyaq RS 77 235/55R19 M+S R02 A06 A12 A14
NY 77 245/50R19 M+S R02 A18 A56 B54
e8*2007/46*0416*.. 77 255/50R19 M+S R03 156 V19 S01
- incl. Coupé 77 275/45R19 M+S R03 156
- Elektro
VW Golf (V) 55-184 225/35R19 K2b K46 K56 R03 T84 T88 A06 A12 A14
1K 55-184 225/35R19 K1c R02 T84 T88 A18 S01
e1*2001/116*
0242*00-24
VW Golf (V) Variant 59-147 225/35R19 K1c K27 R02 T84 T88 A06 A12 A14
1KM 59-147 225/35R19 K2c K44 K46 K56 R03 T84 T88 A18 A58 Car
e1*2001/116* S01
0328*00-14
VW Golf (VI) 59-173 225/35R19 K1c K3a R02 T84 T88 A06 A12 A14
1K 59-173 225/35R19 K2b K6g K8d R03 T84 T88 A18 S01
e1*2001/116
*0242*25-..;
e1*2007/46*0490*..
- Fließheck/Cabrio
VW Golf (VI) R 188-199 225/35R19 K1c K3a R02 T84 T88 A06 A12 A14
1K 188-199 225/35R19 K2b K6g K8d R03 T84 T88 A18 S01
e1*2001/116
*0242*33-..
- Fließheck/Cabrio
VW Golf (VI) Variant 59-118 225/35R19 K1c K3a R02 T84 T88 A06 A12 A14
1KM 59-118 225/35R19 K2b K6h K8d R03 T84 T88 A18 Car S01
e1*2001/116*0328*..
;
e1*2007/46*
0492*00-05
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 22-0473-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8.5Jx19H2 Typ AX7-85019 und 9Jx19H2 Typ AX7-90019
Fertiger/Zulieferer Wheelworld GmbH
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf Plus 55-125 225/35R19 K1c K27 R02 T84 T88 A06 A12 A14
1KP 55-125 225/35R19 K2b K44 K56 R03 T84 T88 A18 A58 S01
e1*2001/116*0304*.. 55-125 235/35R19 G01 K1c K27 R02 T87 T88
; 55-125 235/35R19 G01 K2c K44 K56 R03 T87 T88
e1*2007/46*0491*..
VW Golf Sportsvan 63-85 225/35R19 K1a K3c R02 T84 T88 A06 A12 A14
AUV, 1KM 63-85 225/35R19 K2b K8t R03 T84 T88 A18 A58 F23
e1*2007/46*0627*..; S01
e1*2007/46*0492*08
-..
- incl. Facelift 2017
VW Golf Sportsvan 63-110 225/35R19 K1a K3c R02 T84 T88 A06 A12 A14
AUV, 1KM 63-110 225/35R19 K2b K6g K8m R03 T84 T88 A18 A58 F24
e1*2007/46*0627*..; S01
e1*2007/46*0492*08
-..
- incl. Facelift 2017
VW ID.4 Pro / GTX 70-89 235/55R19 R02 A06 A12 A14
E2 70-89 245/50R19 R02 A18 A57 B54
e1*2018/858*00004* 70-89 255/50R19 R03 156 Car V19 S01
.. 70-89 275/45R19 R03 156
- Elektro
VW ID.4 Pure 70 235/55R19 R02 A06 A12 A14
E2 70 245/50R19 R02 A18 A58 B54
e1*2018/858*00004* 70 255/50R19 R03 Car V19 S01
.. 70 275/45R19 R03
- Elektro
VW ID.5 Pro / GTX 70-89 235/55R19 R02 A06 A12 A14
E2 70-89 245/50R19 R02 A18 A57 B54
e1*2018/858*00004* 70-89 255/50R19 R03 156 V19 S01
.. 70-89 275/45R19 R03 156
- Elektro
VW ID.7 89, 90 235/50R19 A12 R02 A06 A14 A18
ED 89, 90 245/45R19 A12 R02 A57 Car Lim
e1*2018/858*00306* 89, 90 255/45R19 A12 R02 V19 S01
.. 89, 90 255/45R19 A91 R03 156
- incl. Tourer 89, 90 265/45R19 A12 R03 156
- Elektro 89, 90 275/40R19 A12 R03 156
VW Jetta 66-147 225/35R19 K1c K27 R02 A06 A12 A14
1KM 66-147 225/35R19 K2b K44 K46 K56 R03 A18 A58 Sth
e1*2001/116*0328*.. S01
VW Jetta (VI) 77 - 155 225/35R19 K1c K3a R02 T84 A06 A12 A14
16, 16H 77 - 155 225/35R19 K2b K6h K6i K8m R03 T84 A18 A58 Sth
e1*2007/46*0539*..; 77 - 155 235/35R19 K1c K3a R02 S01
e1*2007/46*0584*.. 77 - 155 235/35R19 K2c K6h K6i K8s R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 22-0473-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8.5Jx19H2 Typ AX7-85019 und 9Jx19H2 Typ AX7-90019
Fertiger/Zulieferer Wheelworld GmbH
Seite 5 von 10

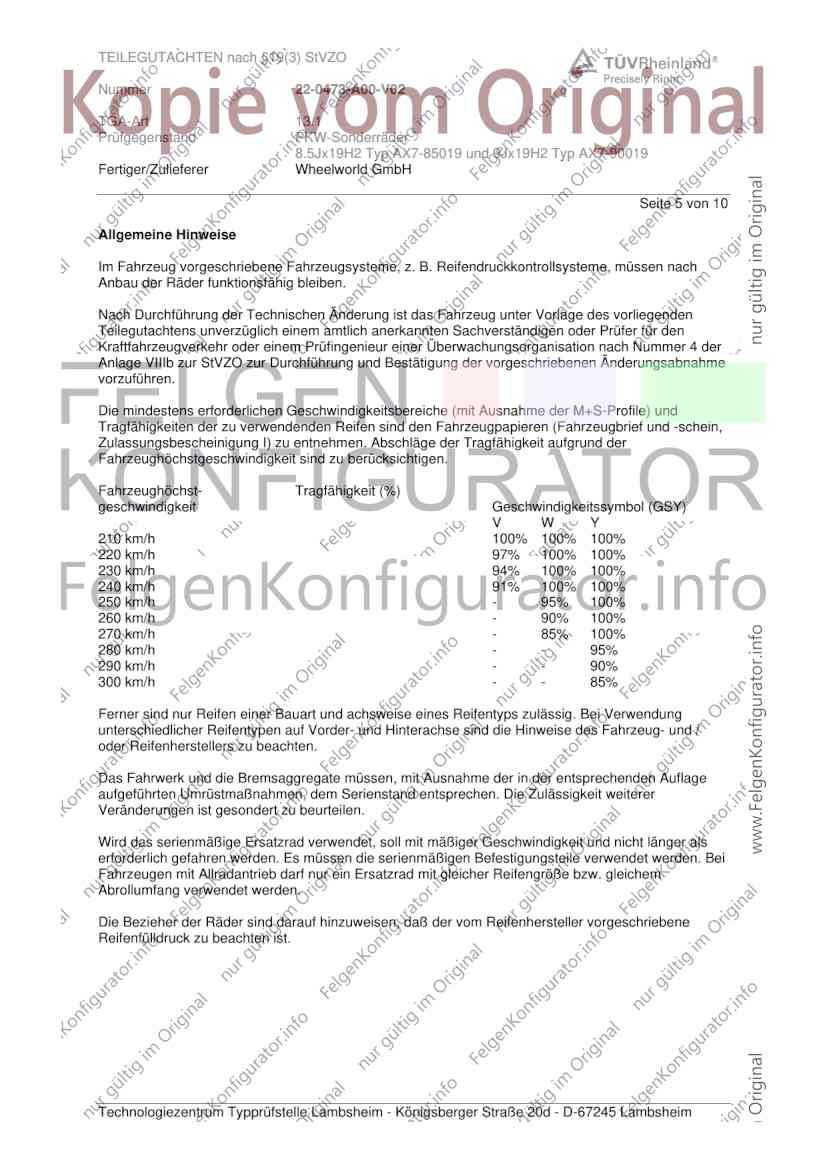

Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage des vorliegenden
Teilegutachtens unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der vorgeschriebenen Änderungsabnahme
vorzuführen.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, daß der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 22-0473-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8.5Jx19H2 Typ AX7-85019 und 9Jx19H2 Typ AX7-90019
Fertiger/Zulieferer Wheelworld GmbH
Seite 6 von 10

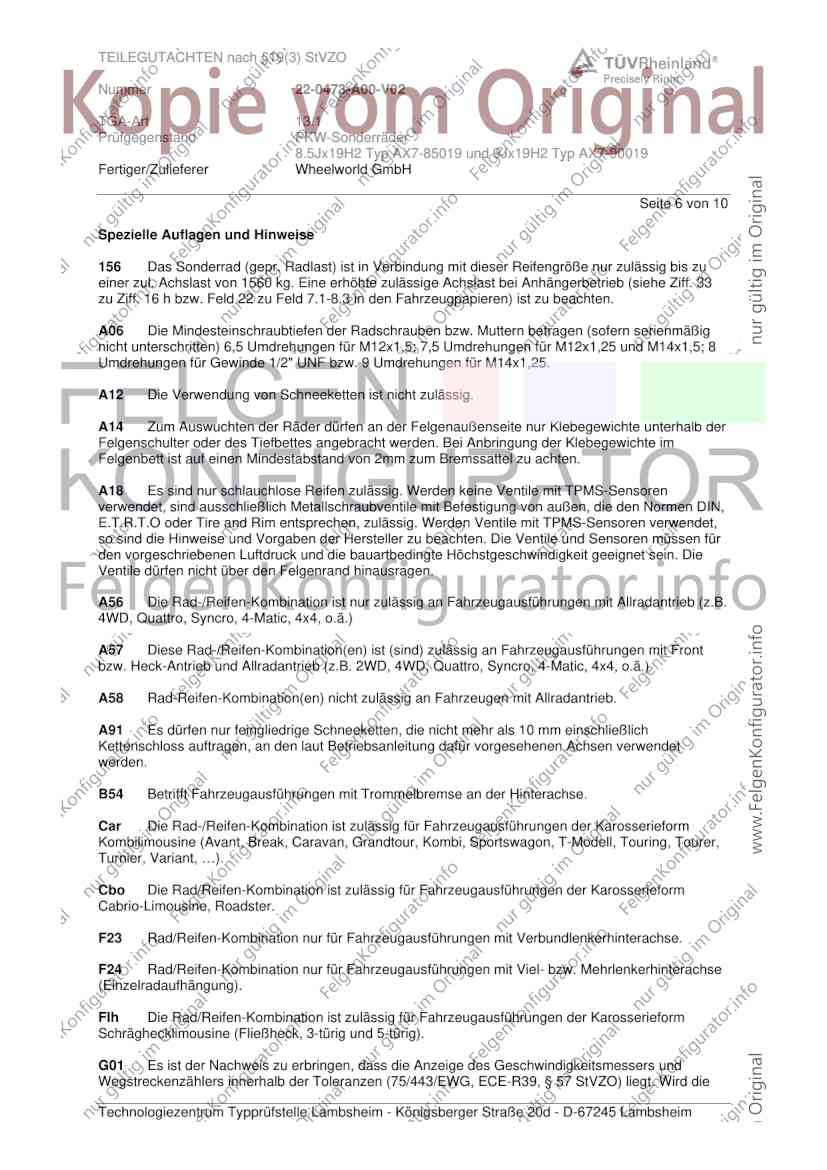

Spezielle Auflagen und Hinweise
156 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1560 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B54 Betrifft Fahrzeugausführungen mit Trommelbremse an der Hinterachse.
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer,
Turnier, Variant, …).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 22-0473-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8.5Jx19H2 Typ AX7-85019 und 9Jx19H2 Typ AX7-90019
Fertiger/Zulieferer Wheelworld GmbH

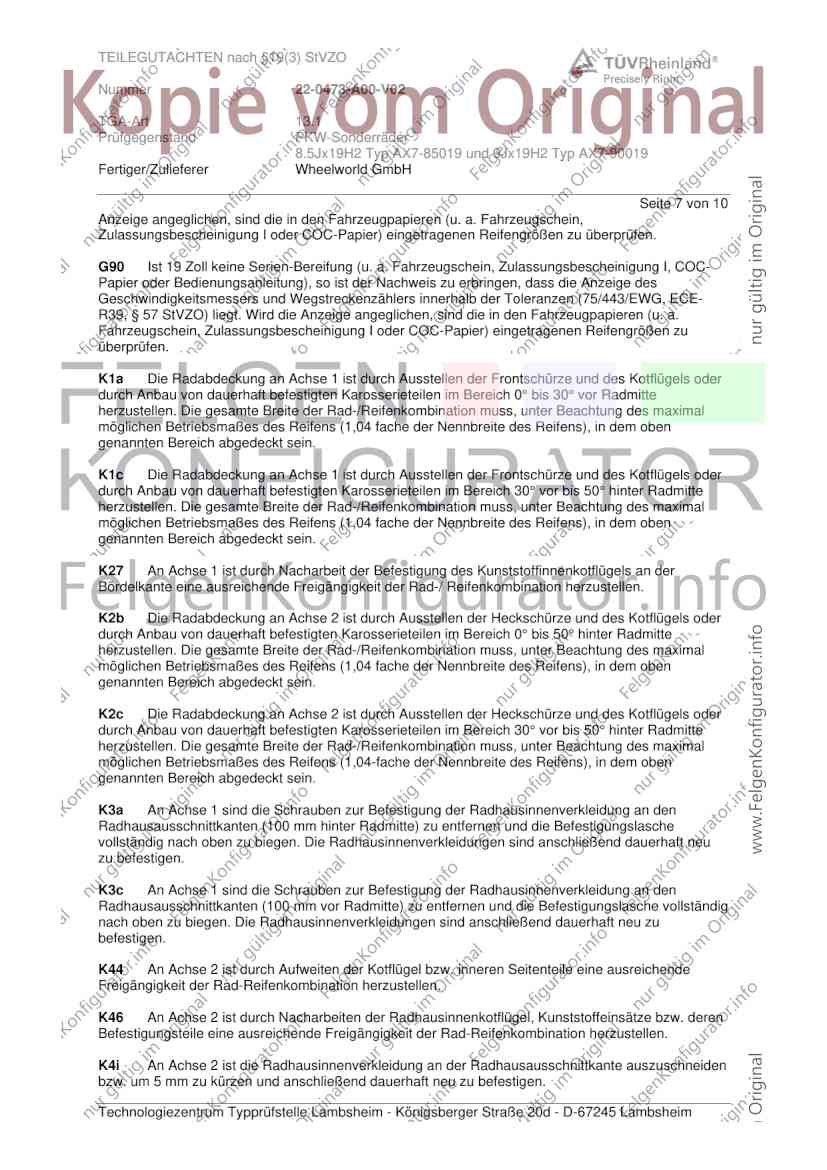

Seite 7 von 10
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G90 Ist 19 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 22-0473-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8.5Jx19H2 Typ AX7-85019 und 9Jx19H2 Typ AX7-90019
Fertiger/Zulieferer Wheelworld GmbH
Seite 8 von 10

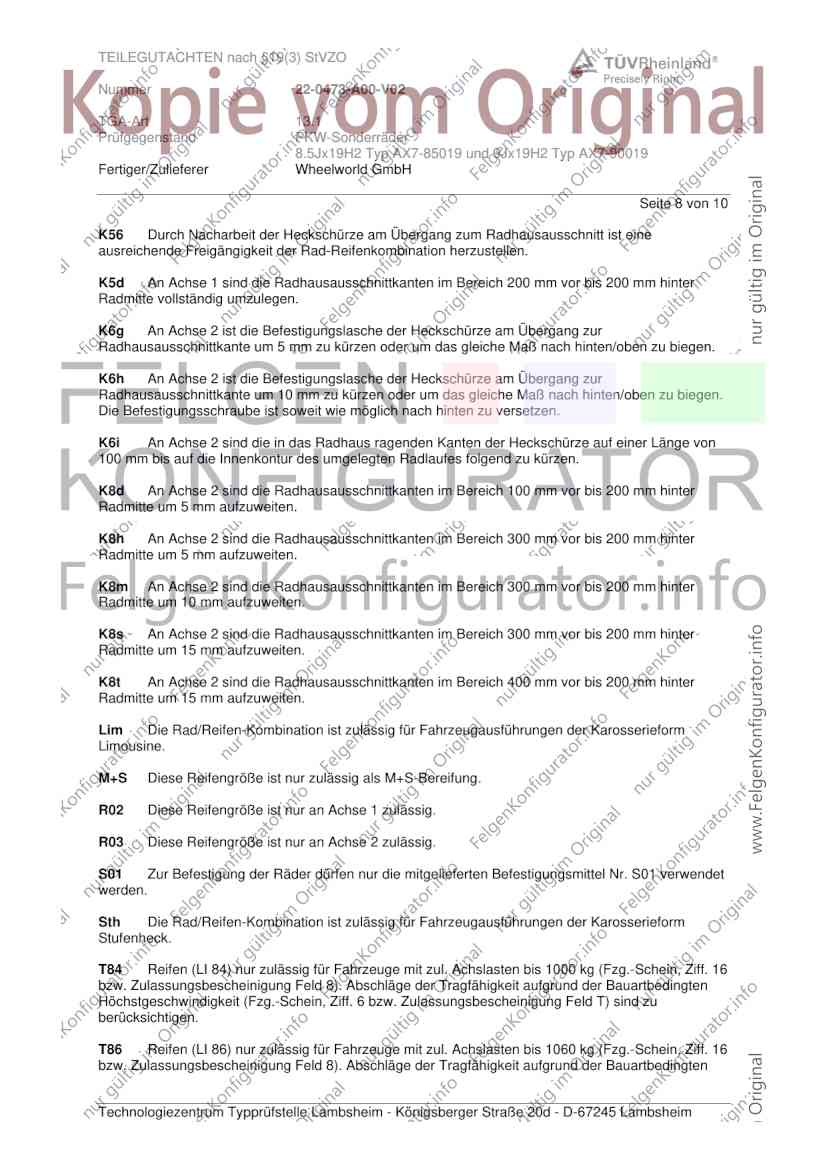

K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K8t An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 verwendet
werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 22-0473-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8.5Jx19H2 Typ AX7-85019 und 9Jx19H2 Typ AX7-90019
Fertiger/Zulieferer Wheelworld GmbH

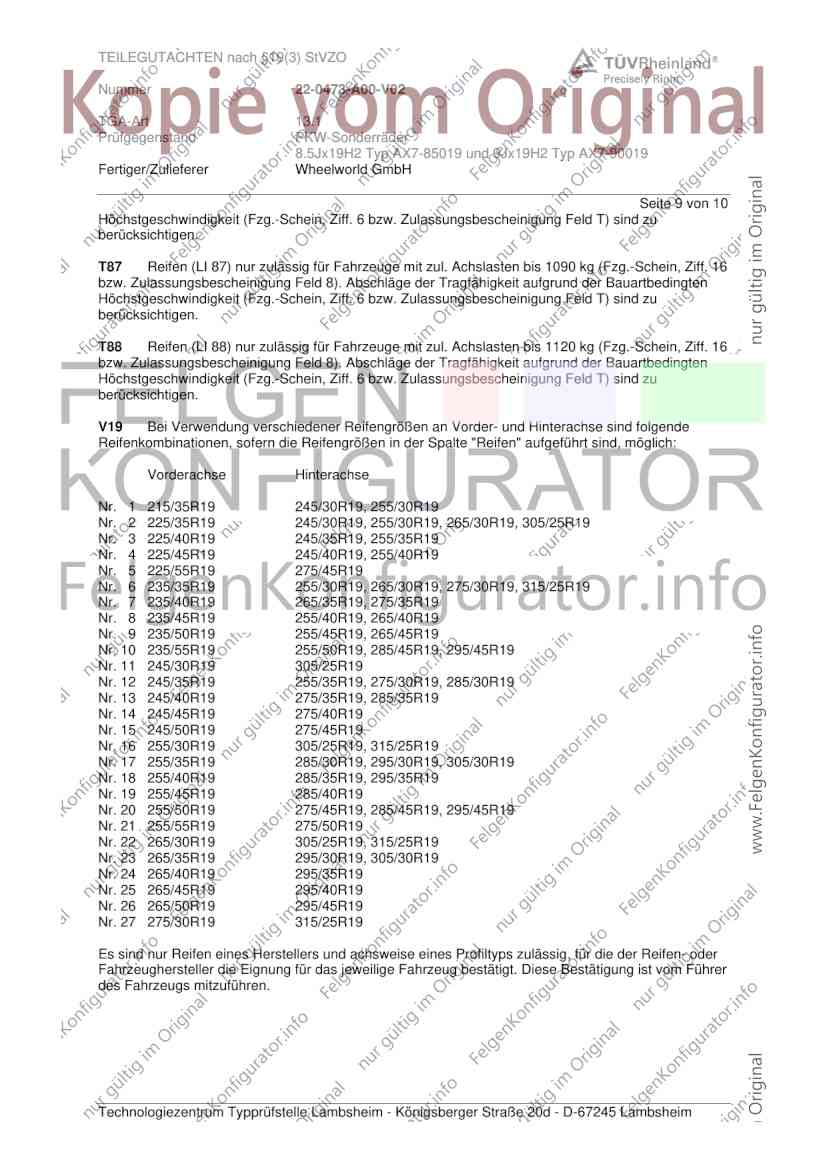

Seite 9 von 10
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 225/55R19 275/45R19
Nr. 6 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 7 235/40R19 265/35R19, 275/35R19
Nr. 8 235/45R19 255/40R19, 265/40R19
Nr. 9 235/50R19 255/45R19, 265/45R19
Nr. 10 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 11 245/30R19 305/25R19
Nr. 12 245/35R19 255/35R19, 275/30R19, 285/30R19
Nr. 13 245/40R19 275/35R19, 285/35R19
Nr. 14 245/45R19 275/40R19
Nr. 15 245/50R19 275/45R19
Nr. 16 255/30R19 305/25R19, 315/25R19
Nr. 17 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 18 255/40R19 285/35R19, 295/35R19
Nr. 19 255/45R19 285/40R19
Nr. 20 255/50R19 275/45R19, 285/45R19, 295/45R19
Nr. 21 255/55R19 275/50R19
Nr. 22 265/30R19 305/25R19, 315/25R19
Nr. 23 265/35R19 295/30R19, 305/30R19
Nr. 24 265/40R19 295/35R19
Nr. 25 265/45R19 295/40R19
Nr. 26 265/50R19 295/45R19
Nr. 27 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 22-0473-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8.5Jx19H2 Typ AX7-85019 und 9Jx19H2 Typ AX7-90019
Fertiger/Zulieferer Wheelworld GmbH

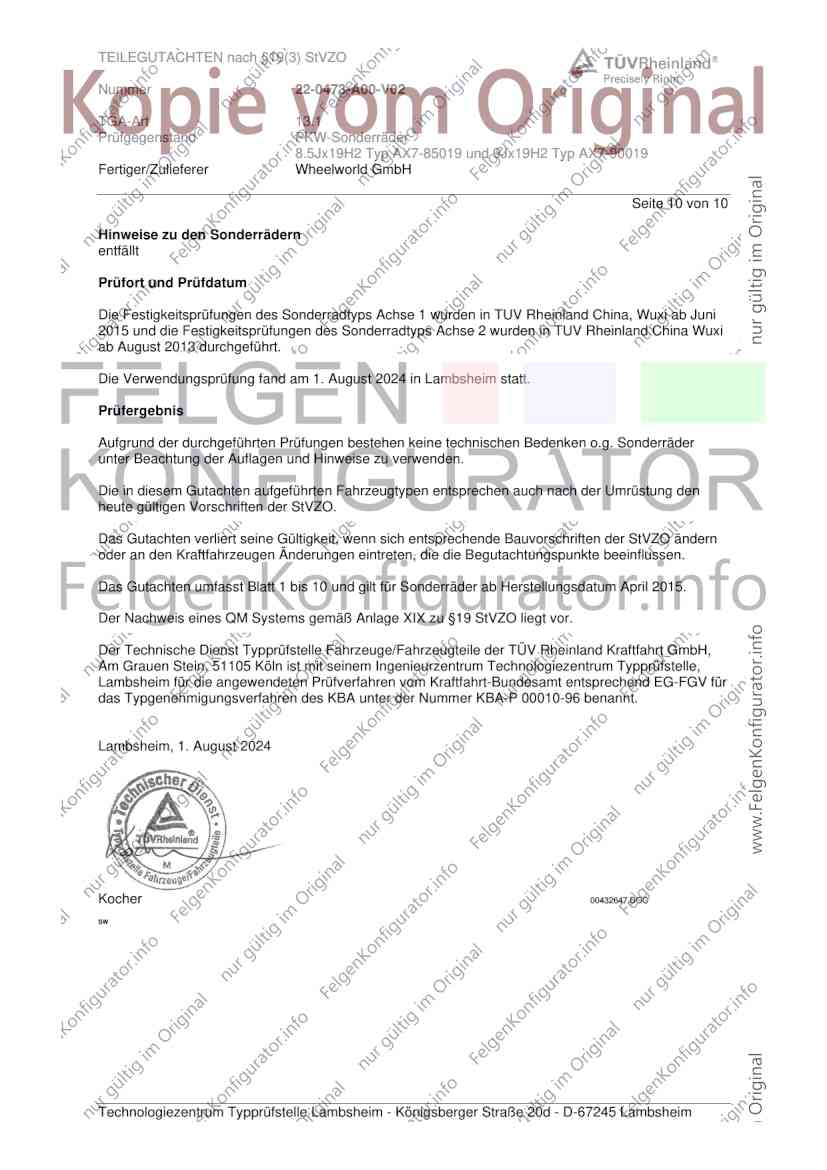

Seite 10 von 10
Hinweise zu den Sonderrädern
entfällt
Prüfort und Prüfdatum
Die Festigkeitsprüfungen des Sonderradtyps Achse 1 wurden in TUV Rheinland China, Wuxi ab Juni
2015 und die Festigkeitsprüfungen des Sonderradtyps Achse 2 wurden in TUV Rheinland China Wuxi
ab August 2013 durchgeführt.
Die Verwendungsprüfung fand am 1. August 2024 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO.
Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende Bauvorschriften der StVZO ändern
oder an den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum April 2015.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 1. August 2024
Kocher 00432647.DOC
sw
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
