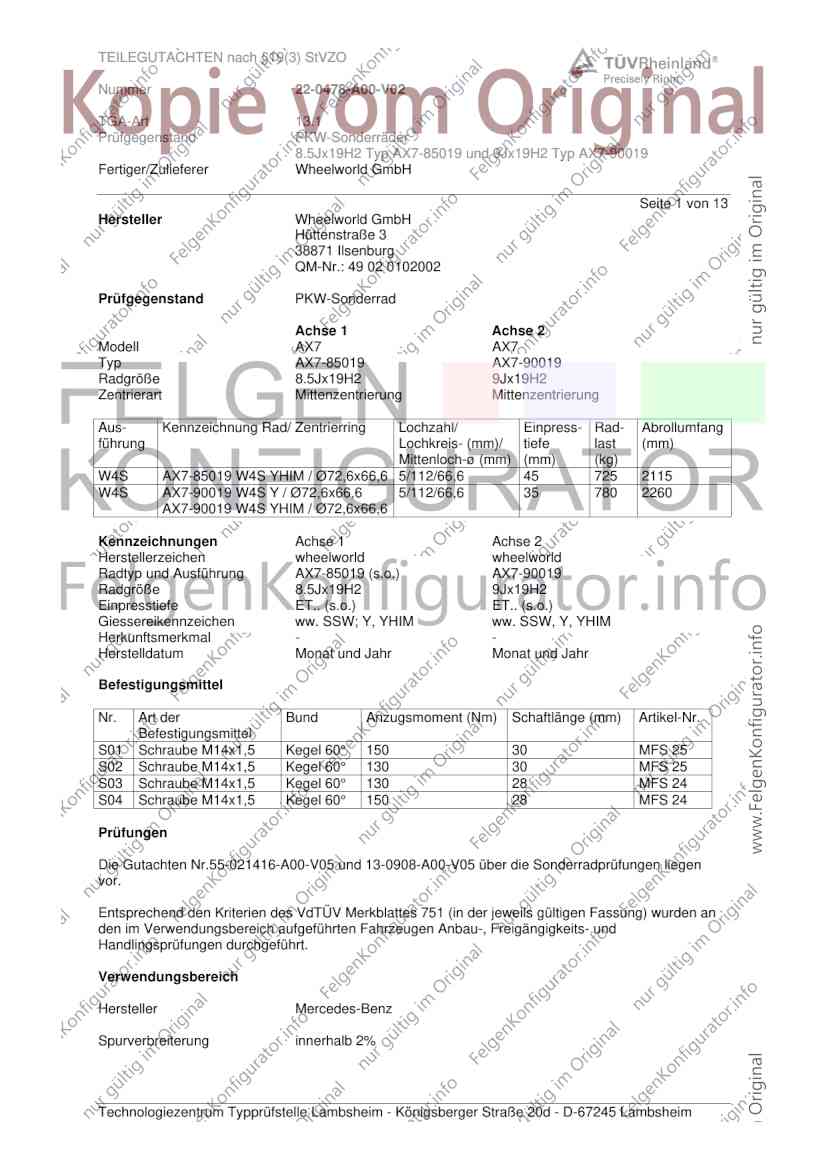

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 22-0478-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8.5Jx19H2 Typ AX7-85019 und 9Jx19H2 Typ AX7-90019
Fertiger/Zulieferer Wheelworld GmbH
Seite 1 von 13
Hersteller Wheelworld GmbH
Hüttenstraße 3
38871 Ilsenburg
QM-Nr.: 49 02 0102002
Prüfgegenstand PKW-Sonderrad
Achse 1 Achse 2
Modell AX7 AX7
Typ AX7-85019 AX7-90019
Radgröße 8.5Jx19H2 9Jx19H2
Zentrierart Mittenzentrierung Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
W4S AX7-85019 W4S YHIM / Ø72,6x66,6 5/112/66,6 45 725 2115
W4S AX7-90019 W4S Y / Ø72,6x66,6 5/112/66,6 35 780 2260
AX7-90019 W4S YHIM / Ø72,6x66,6
Kennzeichnungen Achse 1 Achse 2
Herstellerzeichen wheelworld wheelworld
Radtyp und Ausführung AX7-85019 (s.o.) AX7-90019
Radgröße 8.5Jx19H2 9Jx19H2
Einpresstiefe ET.. (s.o.) ET.. (s.o.)
Giessereikennzeichen ww. SSW; Y, YHIM ww. SSW, Y, YHIM
Herkunftsmerkmal - -
Herstelldatum Monat und Jahr Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S01 Schraube M14x1,5 Kegel 60° 150 30 MFS 25
S02 Schraube M14x1,5 Kegel 60° 130 30 MFS 25
S03 Schraube M14x1,5 Kegel 60° 130 28 MFS 24
S04 Schraube M14x1,5 Kegel 60° 150 28 MFS 24
Prüfungen
Die Gutachten Nr.55-021416-A00-V05 und 13-0908-A00-V05 über die Sonderradprüfungen liegen
vor.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 22-0478-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8.5Jx19H2 Typ AX7-85019 und 9Jx19H2 Typ AX7-90019
Fertiger/Zulieferer Wheelworld GmbH

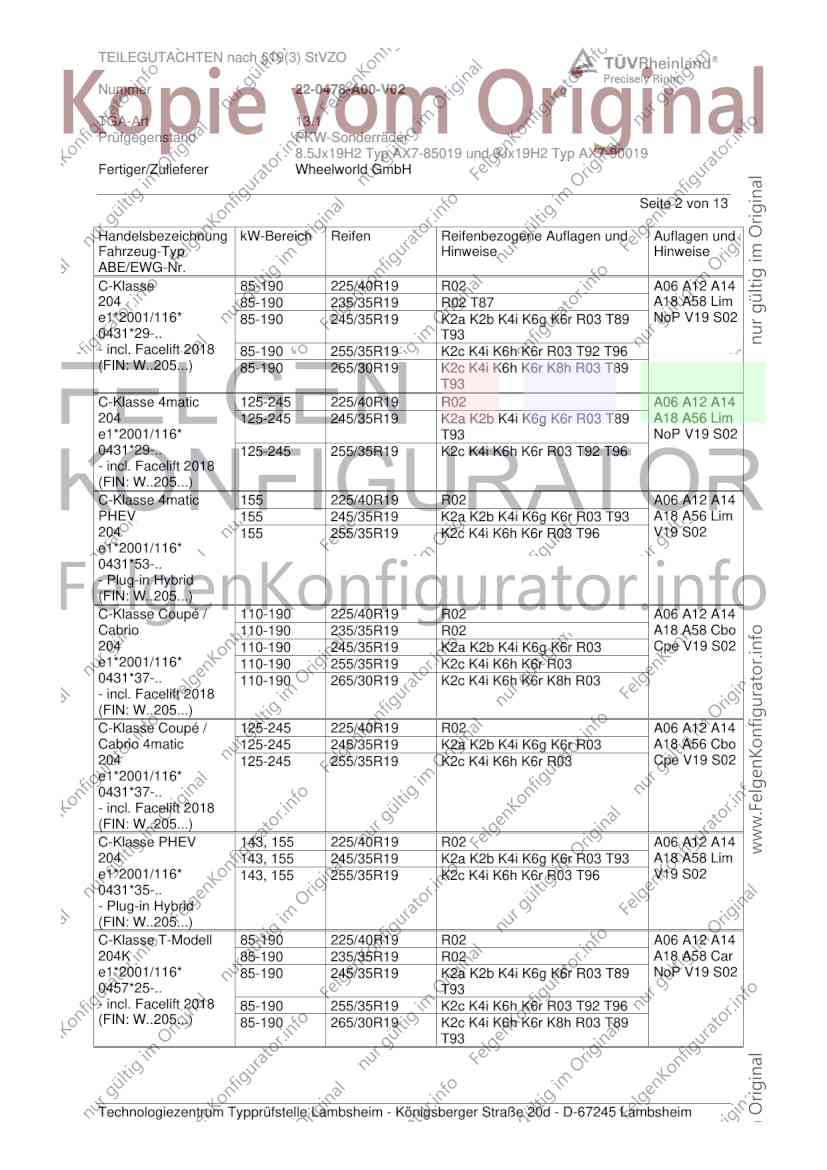

Seite 2 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse 85-190 225/40R19 R02 A06 A12 A14
204 85-190 235/35R19 R02 T87 A18 A58 Lim
e1*2001/116* 85-190 245/35R19 K2a K2b K4i K6g K6r R03 T89 NoP V19 S02
0431*29-.. T93
- incl. Facelift 2018 85-190 255/35R19 K2c K4i K6h K6r R03 T92 T96
(FIN: W..205...) 85-190 265/30R19 K2c K4i K6h K6r K8h R03 T89
T93
C-Klasse 4matic 125-245 225/40R19 R02 A06 A12 A14
204 125-245 245/35R19 K2a K2b K4i K6g K6r R03 T89 A18 A56 Lim
e1*2001/116* T93 NoP V19 S02
0431*29-.. 125-245 255/35R19 K2c K4i K6h K6r R03 T92 T96
- incl. Facelift 2018
(FIN: W..205...)
C-Klasse 4matic 155 225/40R19 R02 A06 A12 A14
PHEV 155 245/35R19 K2a K2b K4i K6g K6r R03 T93 A18 A56 Lim
204 155 255/35R19 K2c K4i K6h K6r R03 T96 V19 S02
e1*2001/116*
0431*53-..
- Plug-in Hybrid
(FIN: W..205...)
C-Klasse Coupé / 110-190 225/40R19 R02 A06 A12 A14
Cabrio 110-190 235/35R19 R02 A18 A58 Cbo
204 110-190 245/35R19 K2a K2b K4i K6g K6r R03 Cpe V19 S02
e1*2001/116* 110-190 255/35R19 K2c K4i K6h K6r R03
0431*37-.. 110-190 265/30R19 K2c K4i K6h K6r K8h R03
- incl. Facelift 2018
(FIN: W..205...)
C-Klasse Coupé / 125-245 225/40R19 R02 A06 A12 A14
Cabrio 4matic 125-245 245/35R19 K2a K2b K4i K6g K6r R03 A18 A56 Cbo
204 125-245 255/35R19 K2c K4i K6h K6r R03 Cpe V19 S02
e1*2001/116*
0431*37-..
- incl. Facelift 2018
(FIN: W..205...)
C-Klasse PHEV 143, 155 225/40R19 R02 A06 A12 A14
204 143, 155 245/35R19 K2a K2b K4i K6g K6r R03 T93 A18 A58 Lim
e1*2001/116* 143, 155 255/35R19 K2c K4i K6h K6r R03 T96 V19 S02
0431*35-..
- Plug-in Hybrid
(FIN: W..205...)
C-Klasse T-Modell 85-190 225/40R19 R02 A06 A12 A14
204K 85-190 235/35R19 R02 A18 A58 Car
e1*2001/116* 85-190 245/35R19 K2a K2b K4i K6g K6r R03 T89 NoP V19 S02
0457*25-.. T93
- incl. Facelift 2018 85-190 255/35R19 K2c K4i K6h K6r R03 T92 T96
(FIN: W..205...) 85-190 265/30R19 K2c K4i K6h K6r K8h R03 T89
T93
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 22-0478-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8.5Jx19H2 Typ AX7-85019 und 9Jx19H2 Typ AX7-90019
Fertiger/Zulieferer Wheelworld GmbH

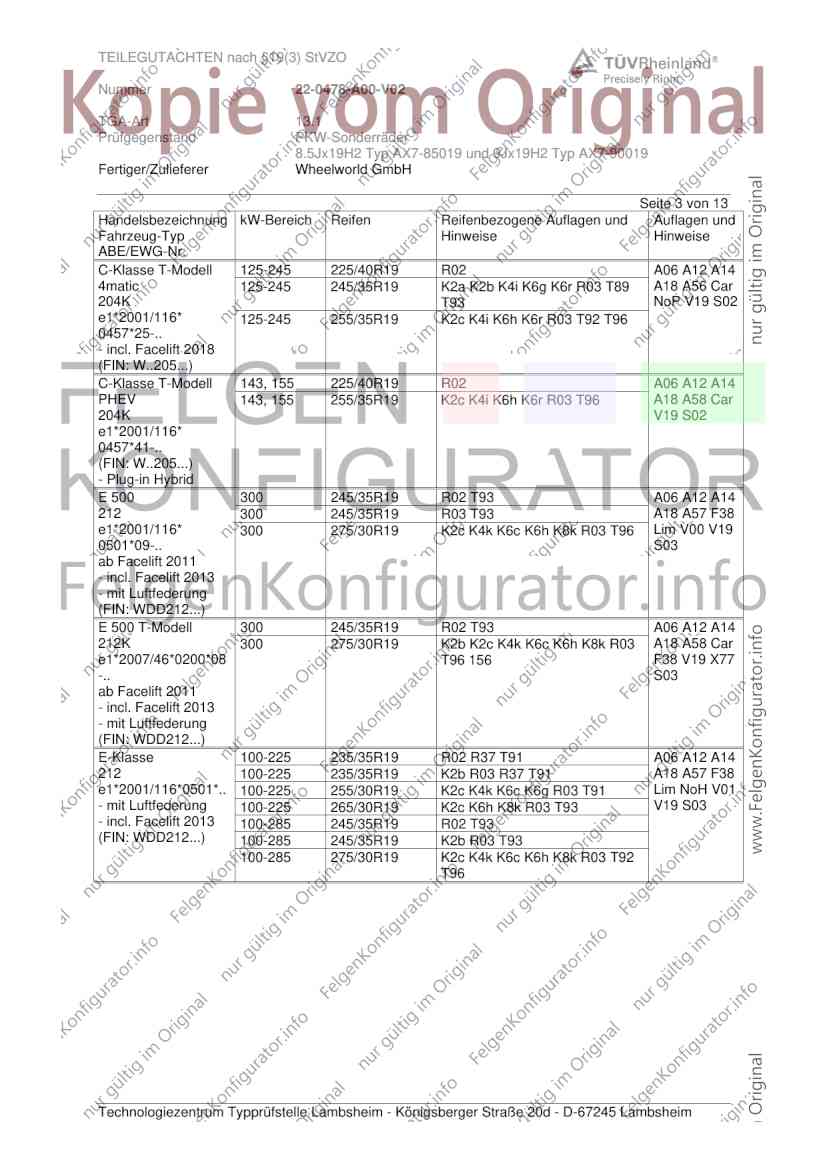

Seite 3 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse T-Modell 125-245 225/40R19 R02 A06 A12 A14
4matic 125-245 245/35R19 K2a K2b K4i K6g K6r R03 T89 A18 A56 Car
204K T93 NoP V19 S02
e1*2001/116* 125-245 255/35R19 K2c K4i K6h K6r R03 T92 T96
0457*25-..
- incl. Facelift 2018
(FIN: W..205...)
C-Klasse T-Modell 143, 155 225/40R19 R02 A06 A12 A14
PHEV 143, 155 255/35R19 K2c K4i K6h K6r R03 T96 A18 A58 Car
204K V19 S02
e1*2001/116*
0457*41-..
(FIN: W..205...)
- Plug-in Hybrid
E 500 300 245/35R19 R02 T93 A06 A12 A14
212 300 245/35R19 R03 T93 A18 A57 F38
e1*2001/116* 300 275/30R19 K2c K4k K6c K6h K8k R03 T96 Lim V00 V19
0501*09-.. S03
ab Facelift 2011
- incl. Facelift 2013
- mit Luftfederung
(FIN: WDD212...)
E 500 T-Modell 300 245/35R19 R02 T93 A06 A12 A14
212K 300 275/30R19 K2b K2c K4k K6c K6h K8k R03 A18 A58 Car
e1*2007/46*0200*08 T96 156 F38 V19 X77
-.. S03
ab Facelift 2011
- incl. Facelift 2013
- mit Luftfederung
(FIN: WDD212...)
E-Klasse 100-225 235/35R19 R02 R37 T91 A06 A12 A14
212 100-225 235/35R19 K2b R03 R37 T91 A18 A57 F38
e1*2001/116*0501*.. 100-225 255/30R19 K2c K4k K6c K6g R03 T91 Lim NoH V01
- mit Luftfederung 100-225 265/30R19 K2c K6h K8k R03 T93 V19 S03
- incl. Facelift 2013 100-285 245/35R19 R02 T93
(FIN: WDD212...) 100-285 245/35R19 K2b R03 T93
100-285 275/30R19 K2c K4k K6c K6h K8k R03 T92
T96
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 22-0478-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8.5Jx19H2 Typ AX7-85019 und 9Jx19H2 Typ AX7-90019
Fertiger/Zulieferer Wheelworld GmbH

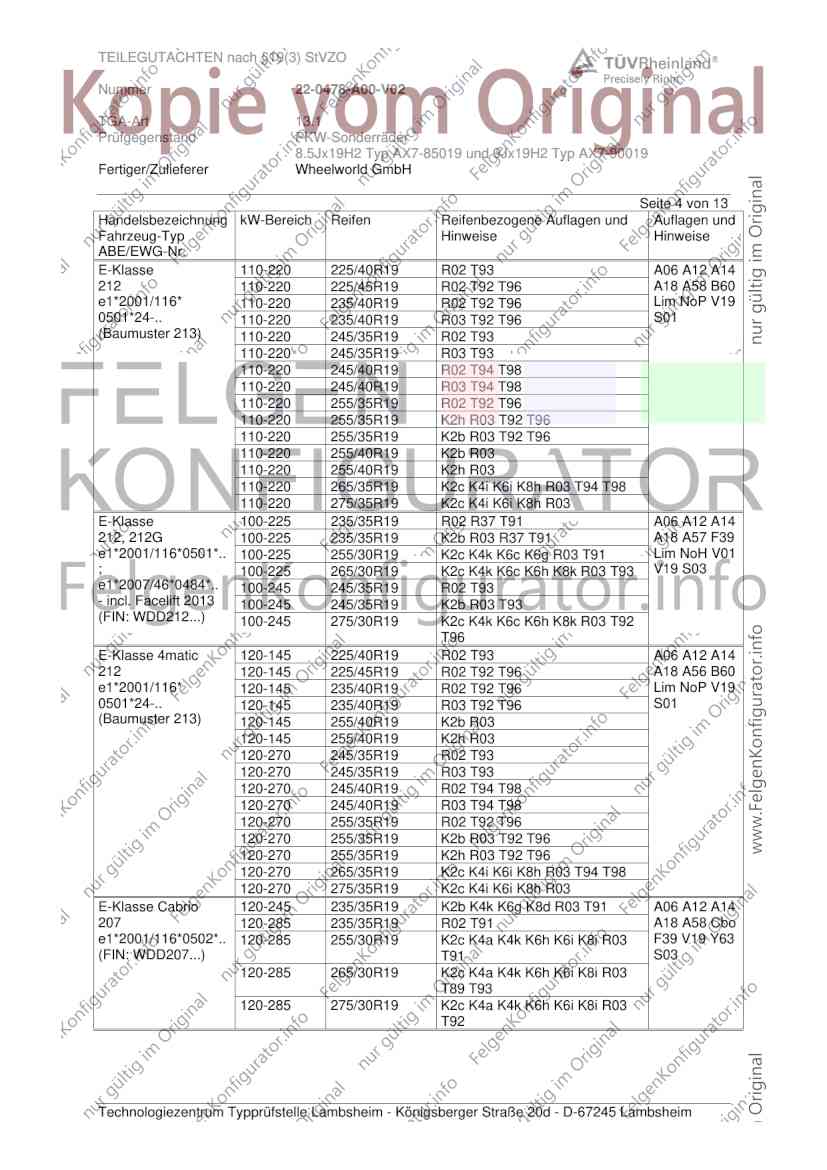

Seite 4 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse 110-220 225/40R19 R02 T93 A06 A12 A14
212 110-220 225/45R19 R02 T92 T96 A18 A58 B60
e1*2001/116* 110-220 235/40R19 R02 T92 T96 Lim NoP V19
0501*24-.. 110-220 235/40R19 R03 T92 T96 S01
(Baumuster 213) 110-220 245/35R19 R02 T93
110-220 245/35R19 R03 T93
110-220 245/40R19 R02 T94 T98
110-220 245/40R19 R03 T94 T98
110-220 255/35R19 R02 T92 T96
110-220 255/35R19 K2h R03 T92 T96
110-220 255/35R19 K2b R03 T92 T96
110-220 255/40R19 K2b R03
110-220 255/40R19 K2h R03
110-220 265/35R19 K2c K4i K6i K8h R03 T94 T98
110-220 275/35R19 K2c K4i K6i K8h R03
E-Klasse 100-225 235/35R19 R02 R37 T91 A06 A12 A14
212, 212G 100-225 235/35R19 K2b R03 R37 T91 A18 A57 F39
e1*2001/116*0501*.. 100-225 255/30R19 K2c K4k K6c K6g R03 T91 Lim NoH V01
; 100-225 265/30R19 K2c K4k K6c K6h K8k R03 T93 V19 S03
e1*2007/46*0484*.. 100-245 245/35R19 R02 T93
- incl. Facelift 2013 100-245 245/35R19 K2b R03 T93
(FIN: WDD212...) 100-245 275/30R19 K2c K4k K6c K6h K8k R03 T92
T96
E-Klasse 4matic 120-145 225/40R19 R02 T93 A06 A12 A14
212 120-145 225/45R19 R02 T92 T96 A18 A56 B60
e1*2001/116* 120-145 235/40R19 R02 T92 T96 Lim NoP V19
0501*24-.. 120-145 235/40R19 R03 T92 T96 S01
(Baumuster 213) 120-145 255/40R19 K2b R03
120-145 255/40R19 K2h R03
120-270 245/35R19 R02 T93
120-270 245/35R19 R03 T93
120-270 245/40R19 R02 T94 T98
120-270 245/40R19 R03 T94 T98
120-270 255/35R19 R02 T92 T96
120-270 255/35R19 K2b R03 T92 T96
120-270 255/35R19 K2h R03 T92 T96
120-270 265/35R19 K2c K4i K6i K8h R03 T94 T98
120-270 275/35R19 K2c K4i K6i K8h R03
E-Klasse Cabrio 120-245 235/35R19 K2b K4k K6g K8d R03 T91 A06 A12 A14
207 120-285 235/35R19 R02 T91 A18 A58 Cbo
e1*2001/116*0502*.. 120-285 255/30R19 K2c K4a K4k K6h K6i K8i R03 F39 V19 Y63
(FIN: WDD207...) T91 S03
120-285 265/30R19 K2c K4a K4k K6h K6i K8i R03
T89 T93
120-285 275/30R19 K2c K4a K4k K6h K6i K8i R03
T92
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 22-0478-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8.5Jx19H2 Typ AX7-85019 und 9Jx19H2 Typ AX7-90019
Fertiger/Zulieferer Wheelworld GmbH

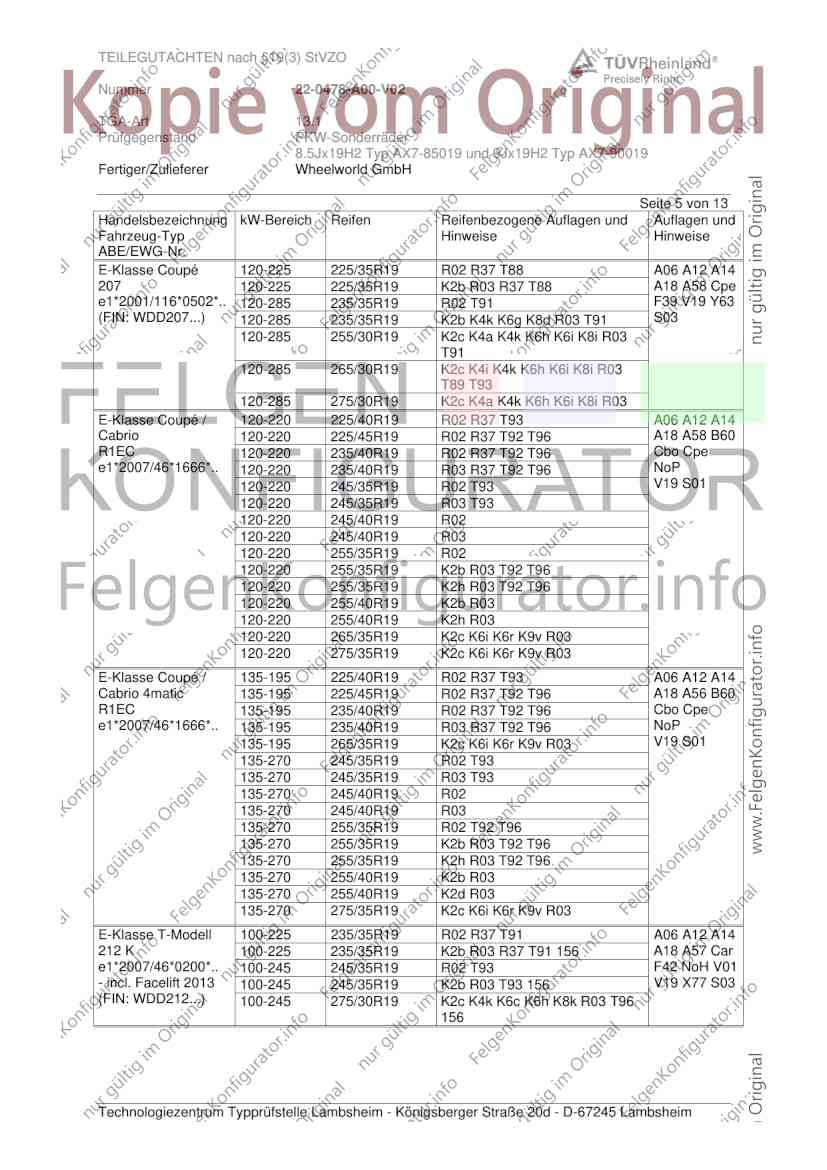

Seite 5 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse Coupé 120-225 225/35R19 R02 R37 T88 A06 A12 A14
207 120-225 225/35R19 K2b R03 R37 T88 A18 A58 Cpe
e1*2001/116*0502*.. 120-285 235/35R19 R02 T91 F39 V19 Y63
(FIN: WDD207...) 120-285 235/35R19 K2b K4k K6g K8d R03 T91 S03
120-285 255/30R19 K2c K4a K4k K6h K6i K8i R03
T91
120-285 265/30R19 K2c K4i K4k K6h K6i K8i R03
T89 T93
120-285 275/30R19 K2c K4a K4k K6h K6i K8i R03
E-Klasse Coupé / 120-220 225/40R19 R02 R37 T93 A06 A12 A14
Cabrio 120-220 225/45R19 R02 R37 T92 T96 A18 A58 B60
R1EC 120-220 235/40R19 R02 R37 T92 T96 Cbo Cpe
e1*2007/46*1666*.. 120-220 235/40R19 R03 R37 T92 T96 NoP
120-220 245/35R19 R02 T93 V19 S01
120-220 245/35R19 R03 T93
120-220 245/40R19 R02
120-220 245/40R19 R03
120-220 255/35R19 R02
120-220 255/35R19 K2b R03 T92 T96
120-220 255/35R19 K2h R03 T92 T96
120-220 255/40R19 K2b R03
120-220 255/40R19 K2h R03
120-220 265/35R19 K2c K6i K6r K9v R03
120-220 275/35R19 K2c K6i K6r K9v R03
E-Klasse Coupé / 135-195 225/40R19 R02 R37 T93 A06 A12 A14
Cabrio 4matic 135-195 225/45R19 R02 R37 T92 T96 A18 A56 B60
R1EC 135-195 235/40R19 R02 R37 T92 T96 Cbo Cpe
e1*2007/46*1666*.. 135-195 235/40R19 R03 R37 T92 T96 NoP
135-195 265/35R19 K2c K6i K6r K9v R03 V19 S01
135-270 245/35R19 R02 T93
135-270 245/35R19 R03 T93
135-270 245/40R19 R02
135-270 245/40R19 R03
135-270 255/35R19 R02 T92 T96
135-270 255/35R19 K2b R03 T92 T96
135-270 255/35R19 K2h R03 T92 T96
135-270 255/40R19 K2b R03
135-270 255/40R19 K2d R03
135-270 275/35R19 K2c K6i K6r K9v R03
E-Klasse T-Modell 100-225 235/35R19 R02 R37 T91 A06 A12 A14
212 K 100-225 235/35R19 K2b R03 R37 T91 156 A18 A57 Car
e1*2007/46*0200*.. 100-245 245/35R19 R02 T93 F42 NoH V01
- incl. Facelift 2013 100-245 245/35R19 K2b R03 T93 156 V19 X77 S03
(FIN: WDD212...) 100-245 275/30R19 K2c K4k K6c K6h K8k R03 T96
156
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 22-0478-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8.5Jx19H2 Typ AX7-85019 und 9Jx19H2 Typ AX7-90019
Fertiger/Zulieferer Wheelworld GmbH

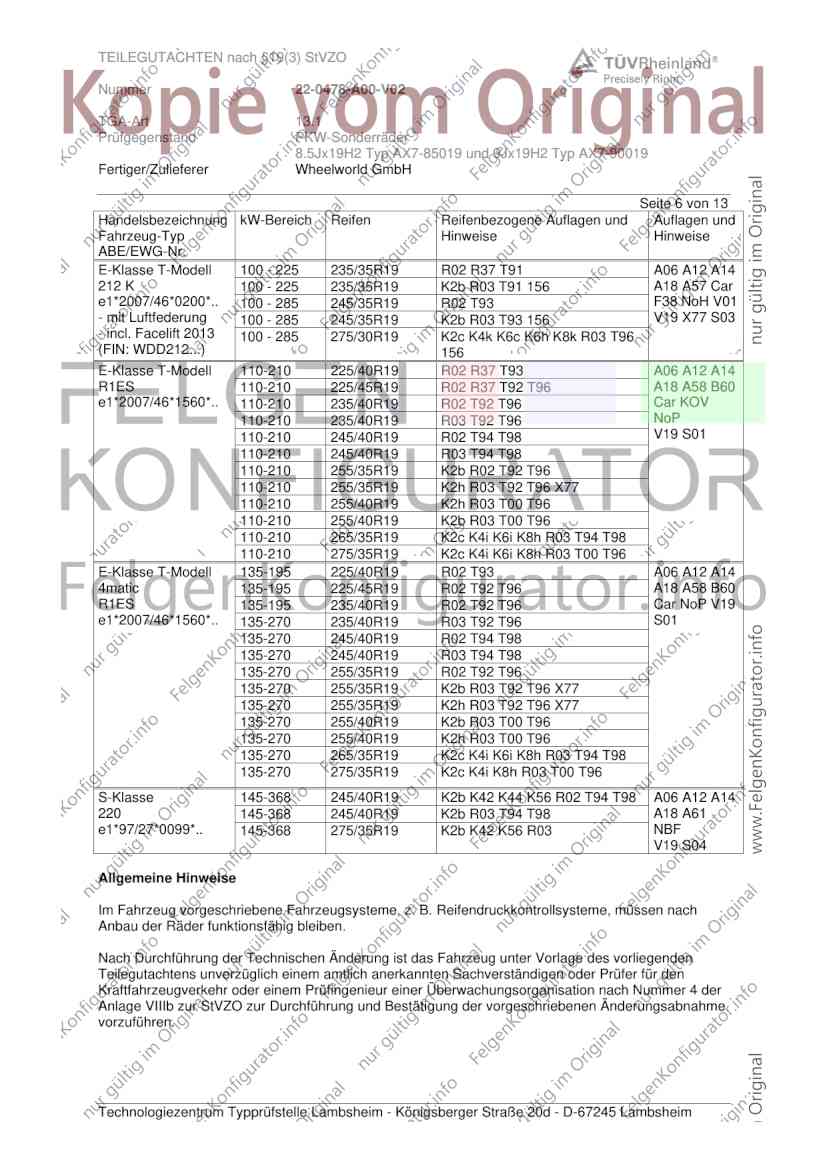

Seite 6 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse T-Modell 100 - 225 235/35R19 R02 R37 T91 A06 A12 A14
212 K 100 - 225 235/35R19 K2b R03 T91 156 A18 A57 Car
e1*2007/46*0200*.. 100 - 285 245/35R19 R02 T93 F38 NoH V01
- mit Luftfederung 100 - 285 245/35R19 K2b R03 T93 156 V19 X77 S03
- incl. Facelift 2013 100 - 285 275/30R19 K2c K4k K6c K6h K8k R03 T96
(FIN: WDD212...) 156
E-Klasse T-Modell 110-210 225/40R19 R02 R37 T93 A06 A12 A14
R1ES 110-210 225/45R19 R02 R37 T92 T96 A18 A58 B60
e1*2007/46*1560*.. 110-210 235/40R19 R02 T92 T96 Car KOV
110-210 235/40R19 R03 T92 T96 NoP
110-210 245/40R19 R02 T94 T98 V19 S01
110-210 245/40R19 R03 T94 T98
110-210 255/35R19 K2b R02 T92 T96
110-210 255/35R19 K2h R03 T92 T96 X77
110-210 255/40R19 K2h R03 T00 T96
110-210 255/40R19 K2b R03 T00 T96
110-210 265/35R19 K2c K4i K6i K8h R03 T94 T98
110-210 275/35R19 K2c K4i K6i K8h R03 T00 T96
E-Klasse T-Modell 135-195 225/40R19 R02 T93 A06 A12 A14
4matic 135-195 225/45R19 R02 T92 T96 A18 A58 B60
R1ES 135-195 235/40R19 R02 T92 T96 Car NoP V19
e1*2007/46*1560*.. 135-270 235/40R19 R03 T92 T96 S01
135-270 245/40R19 R02 T94 T98
135-270 245/40R19 R03 T94 T98
135-270 255/35R19 R02 T92 T96
135-270 255/35R19 K2b R03 T92 T96 X77
135-270 255/35R19 K2h R03 T92 T96 X77
135-270 255/40R19 K2b R03 T00 T96
135-270 255/40R19 K2h R03 T00 T96
135-270 265/35R19 K2c K4i K6i K8h R03 T94 T98
135-270 275/35R19 K2c K4i K8h R03 T00 T96
S-Klasse 145-368 245/40R19 K2b K42 K44 K56 R02 T94 T98 A06 A12 A14
220 145-368 245/40R19 K2b R03 T94 T98 A18 A61
e1*97/27*0099*.. 145-368 275/35R19 K2b K42 K56 R03 NBF

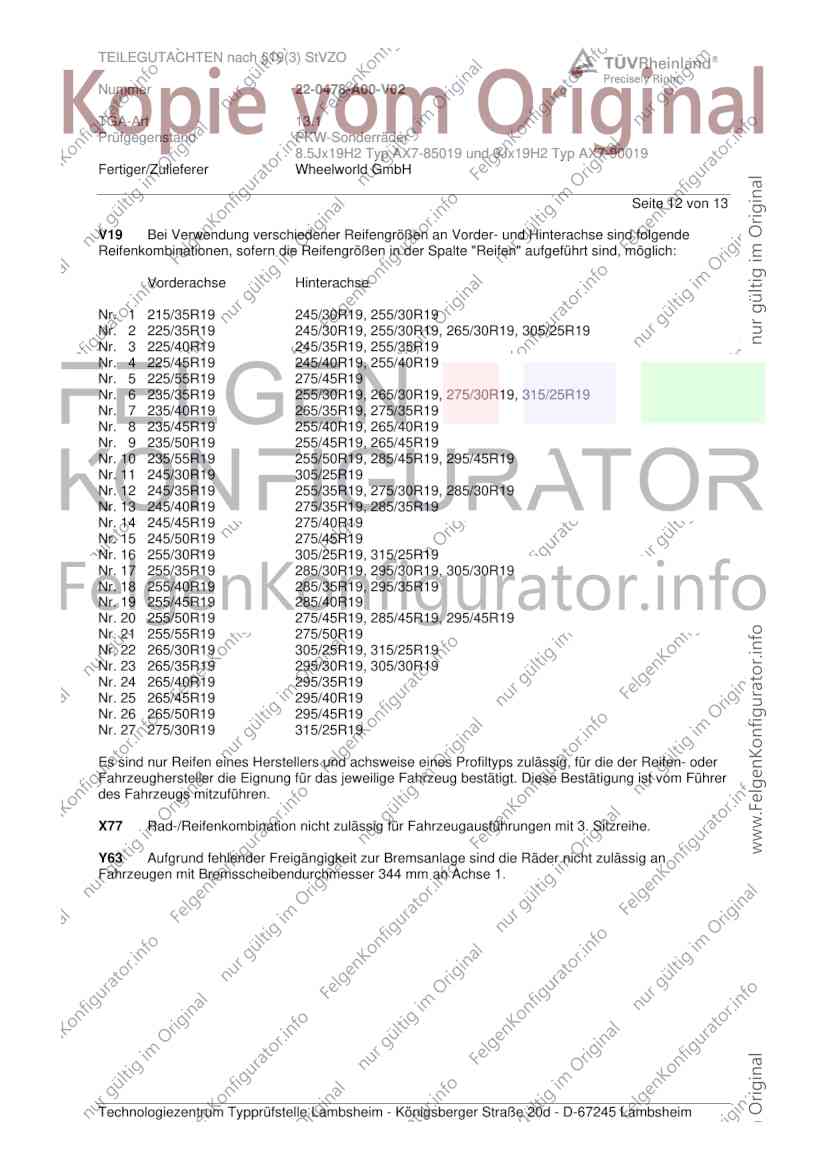

V19 S04
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage des vorliegenden
Teilegutachtens unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der vorgeschriebenen Änderungsabnahme
vorzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 22-0478-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8.5Jx19H2 Typ AX7-85019 und 9Jx19H2 Typ AX7-90019
Fertiger/Zulieferer Wheelworld GmbH
Seite 7 von 13

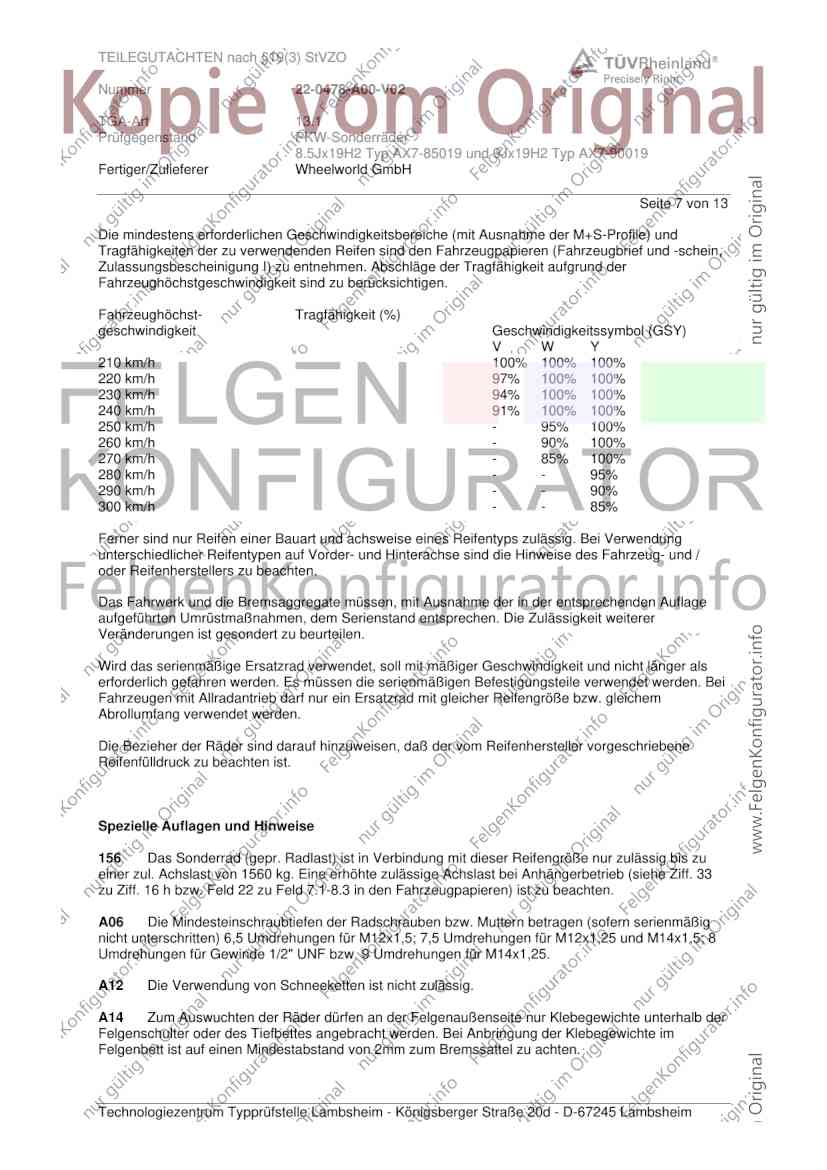

Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, daß der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
156 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1560 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 22-0478-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8.5Jx19H2 Typ AX7-85019 und 9Jx19H2 Typ AX7-90019
Fertiger/Zulieferer Wheelworld GmbH
Seite 8 von 13

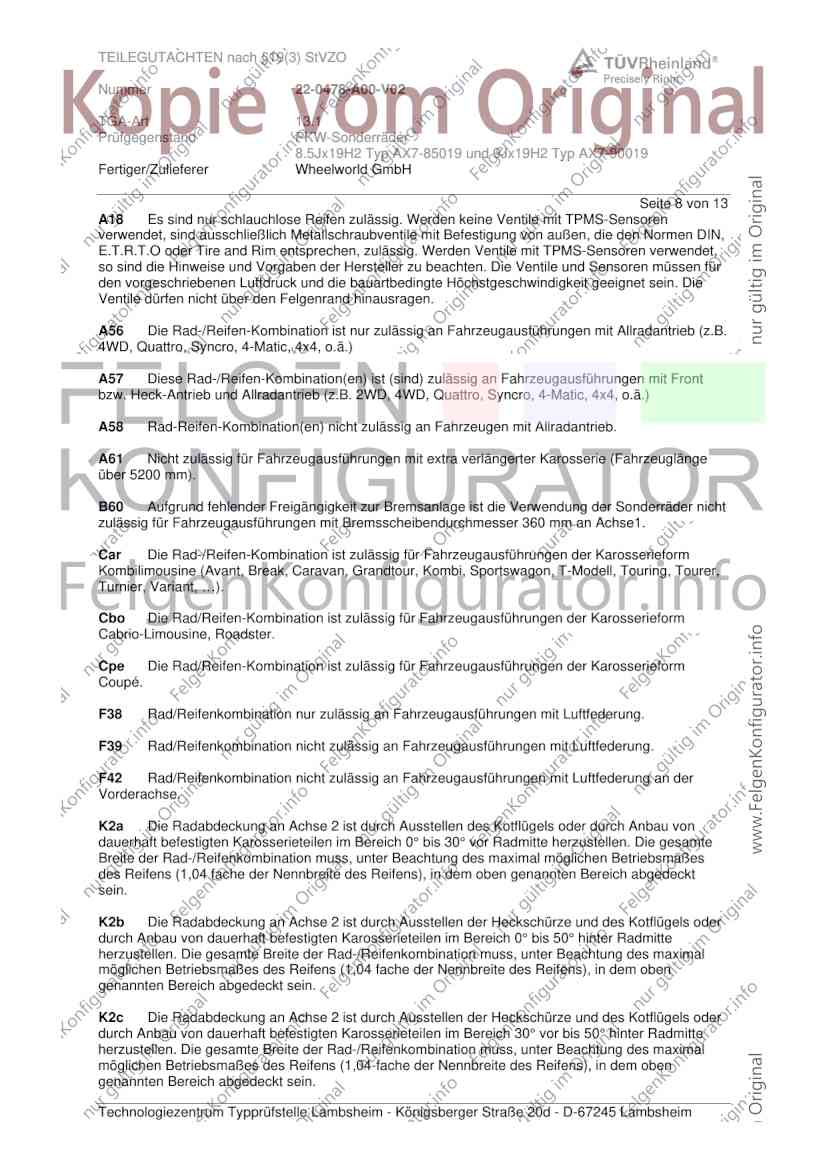

A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
B60 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse1.
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer,
Turnier, Variant, …).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
F42 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung an der
Vorderachse.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 22-0478-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8.5Jx19H2 Typ AX7-85019 und 9Jx19H2 Typ AX7-90019
Fertiger/Zulieferer Wheelworld GmbH
Seite 9 von 13

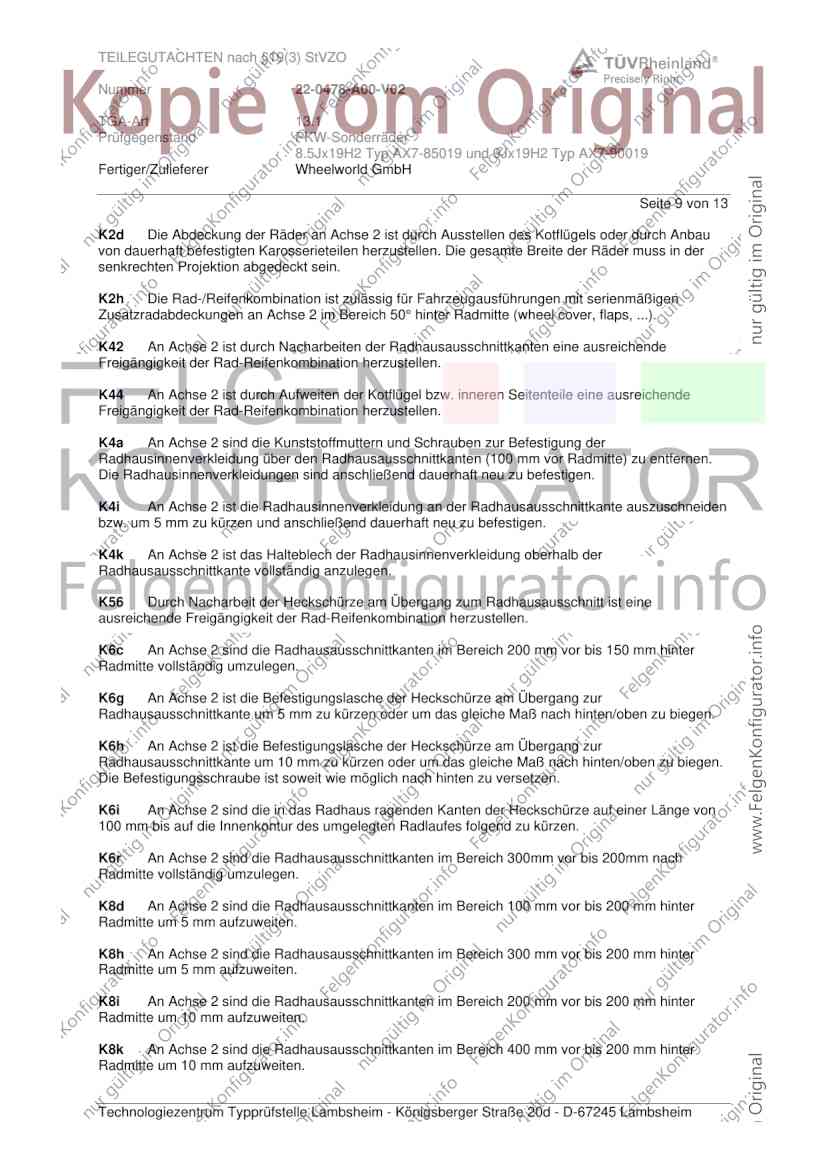

K2d Die Abdeckung der Räder an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau
von dauerhaft befestigten Karosserieteilen herzustellen. Die gesamte Breite der Räder muss in der
senkrechten Projektion abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps, ...).
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K4a An Achse 2 sind die Kunststoffmuttern und Schrauben zur Befestigung der
Radhausinnenverkleidung über den Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen.
Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4k An Achse 2 ist das Halteblech der Radhausinnenverkleidung oberhalb der
Radhausausschnittkante vollständig anzulegen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach
Radmitte vollständig umzulegen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 22-0478-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8.5Jx19H2 Typ AX7-85019 und 9Jx19H2 Typ AX7-90019
Fertiger/Zulieferer Wheelworld GmbH
Seite 10 von 13

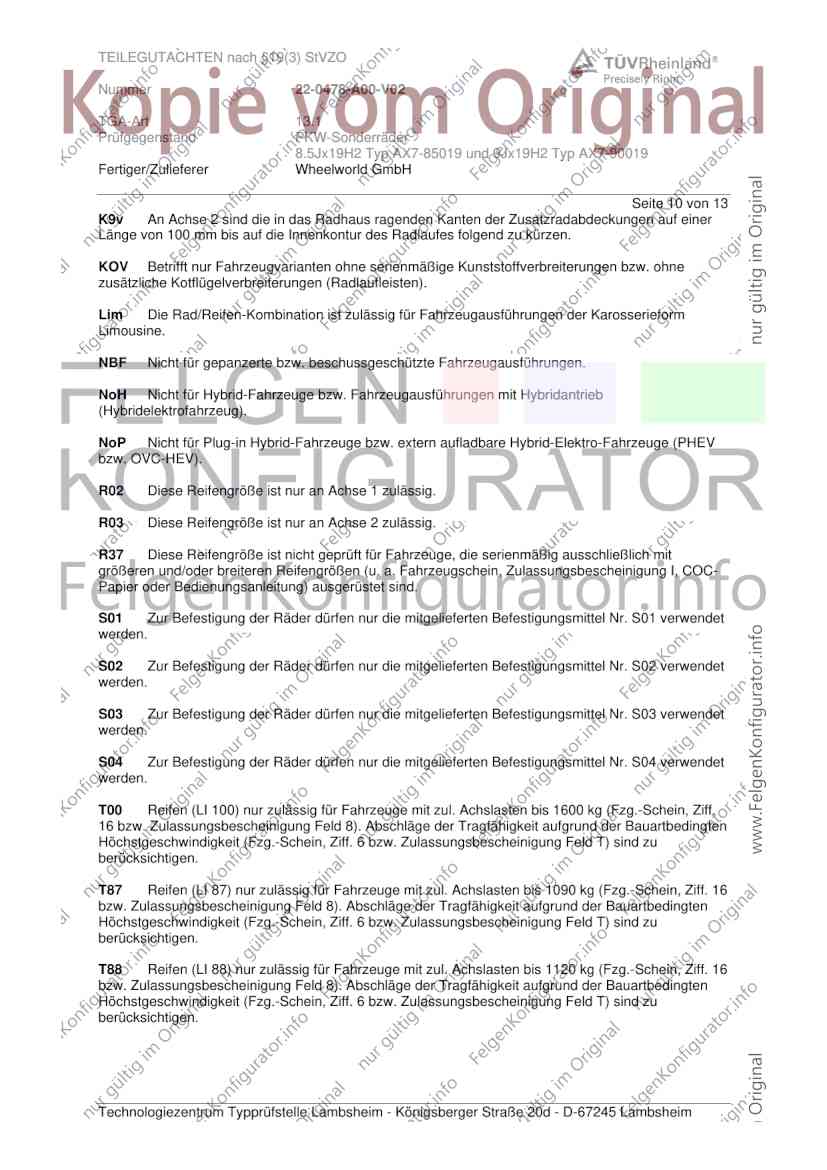

K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV
bzw. OVC-HEV).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 verwendet
werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 verwendet
werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 verwendet
werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 verwendet
werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 22-0478-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8.5Jx19H2 Typ AX7-85019 und 9Jx19H2 Typ AX7-90019
Fertiger/Zulieferer Wheelworld GmbH
Seite 11 von 13
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4, ...).
V01 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind für Fahrzeuge mit
Allradantrieb (4-Matic) bei Baureihe 212 nur ab EG-Genehmigungsstand: e1*2001/116*0501*08, bzw.
bei Baureihe 212 K nur ab Genehmigungsstand: e1*2007/46*0200*07 zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 22-0478-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8.5Jx19H2 Typ AX7-85019 und 9Jx19H2 Typ AX7-90019
Fertiger/Zulieferer Wheelworld GmbH
Seite 12 von 13
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 225/55R19 275/45R19
Nr. 6 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 7 235/40R19 265/35R19, 275/35R19
Nr. 8 235/45R19 255/40R19, 265/40R19
Nr. 9 235/50R19 255/45R19, 265/45R19
Nr. 10 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 11 245/30R19 305/25R19
Nr. 12 245/35R19 255/35R19, 275/30R19, 285/30R19
Nr. 13 245/40R19 275/35R19, 285/35R19
Nr. 14 245/45R19 275/40R19
Nr. 15 245/50R19 275/45R19
Nr. 16 255/30R19 305/25R19, 315/25R19
Nr. 17 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 18 255/40R19 285/35R19, 295/35R19
Nr. 19 255/45R19 285/40R19
Nr. 20 255/50R19 275/45R19, 285/45R19, 295/45R19
Nr. 21 255/55R19 275/50R19
Nr. 22 265/30R19 305/25R19, 315/25R19
Nr. 23 265/35R19 295/30R19, 305/30R19
Nr. 24 265/40R19 295/35R19
Nr. 25 265/45R19 295/40R19
Nr. 26 265/50R19 295/45R19
Nr. 27 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
Y63 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 344 mm an Achse 1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 22-0478-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8.5Jx19H2 Typ AX7-85019 und 9Jx19H2 Typ AX7-90019
Fertiger/Zulieferer Wheelworld GmbH
Seite 13 von 13
Hinweise zu den Sonderrädern
entfällt
Prüfort und Prüfdatum
Die Festigkeitsprüfungen des Sonderradtyps Achse 1 wurden in TUV Rheinland China, Wuxi ab Juni
2015 und die Festigkeitsprüfungen des Sonderradtyps Achse 2 wurden in TUV Rheinland China Wuxi
ab August 2013 durchgeführt.
Die Verwendungsprüfung fand am 1. August 2024 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO.
Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende Bauvorschriften der StVZO ändern
oder an den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 13 und gilt für Sonderräder ab Herstellungsdatum April 2015.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 1. August 2024
Kocher 00432651.DOC
sw
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
