Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 7,5 J x 17 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
§22 53369*00
special wheels for passenger cars 7,5 J x 17 H2
Genehmigungsnummer: 53369*00
Approval number:
1. Genehmigungsinhaber:
Holder of the approval:
BBS GmbH
DE-77761 Schiltach
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
Entfällt
Not applicable
3. Typbezeichnung:
Type:
XR04
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Genehmigungsnummer: 53369*00
Approval number:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Genehmigungszeichen
Approval identification
§22 53369*00
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
An der Innen- bzw. Außenseite des Rades
On the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH
DE-51105 Köln
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
16.11.2020
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
55062320 (1. Ausfertigung)
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Genehmigungsnummer: 53369*00
Approval number:
9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
1 - 21 1. Ausfertigung
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
§22 53369*00
10. Bemerkungen:
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
Die Anforderungen des Artikels 31, Absätze 5, 6, 8, 9 und 12 der Richtlinie
2007/46/EG - Verkauf und Inbetriebnahme von Teilen oder Ausrüstungen,
von denen ein erhebliches Risiko für das einwandfreie Funktionieren
wesentlicher Systeme ausgehen kann - sind sinngemäß erfüllt.
The requirements of Article 31, paragraphs 5, 6, 8, 9 and 12 of directive
2007/46/EC - Sale and entry into service of parts or equipment which
are capable of posing a significant risk to the correct functioning of
essential systems - are met.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
Siehe Prüfbericht
See test report
12. Die Genehmigung wird erteilt
Approval is granted
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Genehmigungsnummer: 53369*00
Approval number:
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
Entfällt
Not applicable
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 14.12.2020
Date:
16. Unterschrift: Im Auftrag
Signature:
§22 53369*00
Anlagen:
Enclosures:
Gemäß Inhaltsverzeichnis
According to index
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
Nummer der Genehmigung: 53369*00
Approval No.
Ausgabedatum: 14.12.2020 letztes Änderungsdatum: --
Date of issue: last date of amendment:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
Prüfbericht(e) Nr.: Datum:
Test report(s) No.: Date
55062320 (1. Ausfertigung) 16.11.2020
Beschreibungsbogen Nr.: Datum:
Information document No.: Date
XR04 05.10.2020
§22 53369*00
Liste der Änderungen: Datum:
List of modifications: Date
Entfällt
Not applicable
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der Genehmigung: 53369*00
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Jede Einrichtung, die dem genehmigten Typ entspricht, ist gemäß der angewendeten
Vorschrift zu kennzeichnen.
Das Genehmigungszeichen lautet wie folgt:
KBA 53369
Die Einzelerzeugnisse der reihenweisen Fertigung müssen mit den Genehmigungs-
unterlagen genau übereinstimmen. Änderungen an den Einzelerzeugnissen sind nur mit
ausdrücklicher Zustimmung des Kraftfahrt-Bundesamtes gestattet.
Änderungen der Firmenbezeichnung, der Anschrift und der Fertigungsstätten sowie eines bei
der Erteilung der Genehmigung benannten Zustellungsbevollmächtigten oder
bevollmächtigten Vertreters sind dem Kraftfahrt-Bundesamt unverzüglich mitzuteilen.
§22 53369*00
Verstöße gegen diese Bestimmungen können zum Widerruf der Genehmigung führen und
können überdies strafrechtlich verfolgt werden.
Die Genehmigung erlischt, wenn sie zurückgegeben oder entzogen wird, oder der
genehmigte Typ den Rechtsvorschriften nicht mehr entspricht. Der Widerruf kann
ausgesprochen werden, wenn die für die Erteilung und den Bestand der Genehmigung
geforderten Voraussetzungen nicht mehr bestehen, wenn der Genehmigungsinhaber gegen
die mit der Genehmigung verbundenen Pflichten - auch soweit sie sich aus den zu dieser
Genehmigung zugeordneten besonderen Auflagen ergeben - verstößt oder wenn sich
herausstellt, dass der genehmigte Typ den Erfordernissen der Verkehrssicherheit oder des
Umweltschutzes nicht entspricht.
Das Kraftfahrt-Bundesamt kann jederzeit die ordnungsgemäße Ausübung der durch diese
Genehmigung verliehenen Befugnisse, insbesondere die genehmigungsgerechte Fertigung
sowie die Maßnahmen zur Übereinstimmung der Produktion, nachprüfen. Es kann zu diesem
Zweck Proben entnehmen oder entnehmen lassen. Dem Kraftfahrt-Bundesamt und/oder
seinen Beauftragten ist ungehinderter Zutritt zu Produktions- und Lagerstätten zu gewähren.
Die mit der Erteilung der Genehmigung verliehenen Befugnisse sind nicht übertragbar.
Schutzrechte Dritter werden durch diese Genehmigung nicht berührt.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Approval No.: 53369*00
- Attachment -
Collateral clauses and instruction on right to appeal
Collateral clauses
All equipment which corresponds to the approved type is to be identified according to the
applied regulation.
The approval identification is as follows: - see German version -
The individual production of serial fabrication must be in exact accordance with the approval
documents. Changes in the individual production are only allowed with express consent of
the Kraftfahrt-Bundesamt.
Changes in the name of the company, the address and the manufacturing plant as well as
one of the parties given the authority to delivery or authorised representative named when
the approval was granted is to be immediately disclosed to the Kraftfahrt-Bundesamt.
Breach of this regulation can lead to recall of the approval and moreover can be legally
prosecuted.
§22 53369*00
The approval expires if it is returned or withdrawn or if the type approved no longer complies
with the legal requirements. The revocation can be made if the demanded requirements for
issuance and the continuance of the approval no longer exist, if the holder of the approval
violates the duties involved in the approval, also to the extent that they result from the
assigned conditions to this approval, or if it is determined that the approved type does not
comply with the requirements of traffic safety or environmental protection.
The Kraftfahrt-Bundesamt may check the proper exercise of the conferred authority taken
from this approval at any time. In particular this means the compliant production as well as
the measures for conformity of production. For this purpose samples can be taken or have
taken. The employees or the representatives of the Kraftfahrt-Bundesamt may get
unhindered access to the production and storage facilities.
The conferred authority contained with issuance of this approval is not transferable. Trade
mark rights of third parties are not affected with this approval.
Instruction on right to appeal
This approval can be appealed within one month after notification. The appeal is to be filed in
writing or as a transcript at the Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg.
GUTACHTEN zur ABE Nr. 53369 nach §22 StVZO
Prüfbericht Nr. 55062320 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ XR04
Hersteller BBS GmbH
Seite 1 von 4
Auftraggeber BBS GmbH
Welschdorf 220
77761 Schiltach
01 102 100140
Prüfgegenstand PKW-Sonderrad
Typ XR04
Radgröße 7,5 J x 17 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis-ø (mm)/ press- last umfang Herstell-
Mittenloch-ø (mm) tiefe (kg) (mm) datum
(mm)
XR0401 XR0401 / 09.23.404 Ø54.0 5/100/54,1 35 610 2142 10/2020
XR0401 XR0401 / 09.23.405 Ø56.0 5/100/56,1 35 610 2142 10/2020
XR0401 XR0401 / 09.23.627 Ø57.0 5/100/57,1 35 610 2142 10/2020
XR0402 XR0402 / 09.23.455 Ø63.3 5/108/63,4 45 720 2249 10/2020
XR0402 XR0402 / 09.23.456 Ø65.0 5/108/65,1 45 720 2249 10/2020
XR0403 XR0403 / 09.23.585 Ø57 5/112/57,1 35 750 2173 10/2020
XR0404 XR0404 / 09.23.585 Ø57 5/112/57,1 45 750 2173 10/2020
XR0403 XR0403 / 09.23.444 Ø66.5 5/112/66,6 35 750 2173 10/2020
§22 53369*00
für M-Benz bzw.
09.23.607 Ø66.5 für Audi
XR0404 XR0404 / 09.23.444 Ø66.5 5/112/66,6 45 750 2173 10/2020
für M-Benz bzw.
09.23.607 Ø66.5 für Audi
XR0403 XR0403 / 09.23.632 Ø66.5 5/112/66,6 35 750 2173 10/2020
XR0404 XR0404 / 09.23.632 Ø66.5 5/112/66,6 45 750 2173 10/2020
XR0405 XR0405 / 09.23.412 Ø60.0 5/114,3/60,1 35 750 2249 10/2020
XR0406 XR0406 / 09.23.412 Ø60.0 5/114,3/60,1 45 750 2249 10/2020
XR0405 XR0405 / 09.23.433 Ø64.0 5/114,3/64,1 35 750 2249 10/2020
XR0406 XR0406 / 09.23.433 Ø64.0 5/114,3/64,1 45 750 2249 10/2020
XR0405 XR0405 / 09.23.413 Ø66.0 5/114,3/66,1 35 750 2249 10/2020
XR0406 XR0406 / 09.23.413 Ø66.0 5/114,3/66,1 45 750 2249 10/2020
XR0405 XR0405 / 09.23.414 Ø67.0 5/114,3/67,1 35 750 2249 10/2020
XR0406 XR0406 / 09.23.414 Ø67.0 5/114,3/67,1 45 750 2249 10/2020
XR0407 XR0407 / 09.23.490 Ø72.5 5/120/72,6 32 750 2173 10/2020
XR0408 XR0408 / 09.23.490 Ø72.5 5/120/72,6 45 750 2173 10/2020
Kennzeichnung
KBA-Nummer 53369
Herstellerzeichen BBS
Radtyp und Ausführung XR04 (s.o.)
Radgröße 7,5 J x 17 H2
Einpreßtiefe ET (s.o.)
Herkunftsmerkmal MADE IN GERMANY
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53369 nach §22 StVZO
Prüfbericht Nr. 55062320 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ XR04
Hersteller BBS GmbH
Seite 2 von 4
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Ausführung Anschluß Einpresstiefe Radlast Abrollumfang Ver- Datum Ort
(mm) (kg) (mm) fahren
XR0401 5/100 35 610 2142 ZnO 10/2020 TÜV SÜD
Auto Service GmbH
XR0402 5/108 45 720 2249 ZnO 10/2020 TÜV SÜD
Auto Service GmbH
XR0403 5/112 35 750 2173 ZnO 10/2020 TÜV SÜD
Auto Service GmbH
XR0404 5/112 45 750 2173 ZnO 10/2020 TÜV SÜD
Auto Service GmbH
§22 53369*00
XR0405 5/114,3 35 750 2249 ZnO 10/2020 TÜV SÜD
Auto Service GmbH
XR0406 5/114,3 45 750 2249 ZnO 10/2020 TÜV SÜD
Auto Service GmbH
XR0407 5/120 32 750 2173 ZnO 10/2020 TÜV SÜD
Auto Service GmbH
XR0408 5/120 45 750 2173 ZnO 10/2020 TÜV SÜD
Auto Service GmbH
ZnO=Zinkoxydpaste
Folgende Testdaten liegen der Impactprüfung zugrunde:
Ausführung Anschluß Einpresstiefe Radlast Reifengröße Datum Ort
(mm) (kg)
XR0401 5/100 35 610 195/40R17 10/2020 TÜV SÜD
Auto Service GmbH
XR0402 5/108 45 720 195/40R17 10/2020 TÜV SÜD
Auto Service GmbH
XR0403 5/112 35 753 195/40R17 10/2020 TÜV SÜD
Auto Service GmbH
XR0404 5/112 45 750 195/40R17 10/2020 TÜV SÜD
Auto Service GmbH
XR0405 5/114,3 35 753 195/40R17 10/2020 TÜV SÜD
Auto Service GmbH
XR0406 5/114,3 45 753 195/40R17 10/2020 TÜV SÜD
Auto Service GmbH
XR0407 5/120 32 750 195/40R17 10/2020 TÜV SÜD
Auto Service GmbH
XR0408 5/120 45 750 195/40R17 10/2020 TÜV SÜD
Auto Service GmbH
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53369 nach §22 StVZO
Prüfbericht Nr. 55062320 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ XR04
Hersteller BBS GmbH
Seite 3 von 4
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Ausführung Anschluß Einpresstiefe Radlast Reifengröße Ver- Datum Ort
(mm) (kg) fahren
XR0402 5/108 45 720 275/55R17 FE 10/2020 TÜV SÜD
Auto Service GmbH
XR0403 5/112 35 750 275/55R17 FE 10/2020 TÜV SÜD
Auto Service GmbH
XR0404 5/112 45 750 275/55R17 FE 10/2020 TÜV SÜD
Auto Service GmbH
XR0405 5/114,3 35 750 275/55R17 FE 10/2020 TÜV SÜD
Auto Service GmbH
XR0406 5/114,3 45 750 275/55R17 FE 10/2020 TÜV SÜD
Auto Service GmbH
XR0407 5/120 32 750 275/55R17 FE 10/2020 TÜV SÜD
Auto Service GmbH
XR0408 5/120 45 750 275/55R17 FE 10/2020 TÜV SÜD
Auto Service GmbH
FE=Farbeindringverfahren
§22 53369*00
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht der Sonderradausführung XR0401 (lackiert, ohne Deckel) betrug 10,800 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in München von der TÜV SÜD Auto Service GmbH
im Juli 2020 durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53369 nach §22 StVZO
Prüfbericht Nr. 55062320 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ XR04
Hersteller BBS GmbH
Seite 4 von 4
Anlagen
Beschreibung - 05.10.2020
Radzeichnung XR0401-W-MACH_00 27.02.2020
Radzeichnung XR0402-W-MACH_00 27.02.2020
Radzeichnung XR0403-W-MACH_00 27.02.2020
Radzeichnung XR0404-W-MACH_00 28.02.2020
Radzeichnung XR0405-W-MACH_00 28.02.2020
Radzeichnung XR0406-W-MACH_00 02.03.2020
Radzeichnung XR0407-W-MACH_00 02.03.2020
Radzeichnung XR0408-W-MACH_00 02.03.2020
Nabenkappenzeichnung 09 24 252_14 17.11.2011
(Schnappeinsatz) mit Änderung vom 17.11.2011
Nabenkappenzeichnung 09 24 244_06 16.11.2011
(ZB BBS-Symbolscheibe) mit Änderung vom 16.11.2011
Runddrahtsprengring 09 23 409_06 09.04.1992
mit Änderung vom 05.07.2000
Zentrierringzeichnung D70 mm 09 23 404_12 09.04.1992
mit Änderung vom 02.12.2016
Zentrierringzeichnung D82 mm 09 23 412_26 13.09.2013
mit Änderung vom 21.06.2017
Befestigungsmittelzeichnung - Bimecc C19B30 BBS Art.Nr. 09.23.448 S_C19B30 30.06.2005
§22 53369*00
Befestigungsmittelzeichnung - Bimecc D50 BBS Art.Nr. 09.23.417 M_D50 30.06.2005
mit Änderung vom 04.08.2011
Befestigungsmittelzeichnung - Bimecc D51 BBS Art.Nr. 09.23.418 M_D51 28.11.1997
mit Änderung vom 29.10.2013
Befestigungsmittelzeichnung -Bimecc D30-321BR BBS Art.Nr.09.23.004M_D30-321BR 31.03.2003
mit Änderung vom 20.07.2015
Befestigungsmittelzeichnung – Bimecc D13CL10 BBS Art.Nr.10.02.0647M_D13-CL10 21.10.2013
mit Änderung vom 29.08.2016
Befestigungsmittelzeichnung – Bimecc B12 BBS Art.Nr. 09.23.037 S_B12 09.06.2003
mit Änderung vom 16.03.2011
Befestigungsmittelzeichnung – Bimecc C17D30 BBS Art.Nr. 09.23.447 S_C17D30 29.05.1998
mit Änderung vom 04.05.2011
Befestigungsmittelzeichnung – Bimecc C17F33 BBS Art.Nr. 09.23.625 S_C17F33 28.05.2007
mit Änderung vom 01.04.2011
Festigkeitsprüfbericht – PB-Nr. 20-00175-CP-BWG-00 08.10.2020
TÜV SÜD Auto Service GmbH
Verwendungsbereich Anlage 1 - 21
Der Prüfbericht umfasst Blatt 1 bis 4.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 16. November 2020
Bohlander 00355103-V02.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53369 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr. 55062320 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ XR04
Hersteller BBS GmbH
Seite 1 von 26
Auftraggeber BBS GmbH
Welschdorf 220
77761 Schiltach
01 102 100140
Prüfgegenstand PKW-Sonderrad
Typ XR04
Radgröße 7,5 J x 17 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
XR0405 XR0405 / 09.23.414 Ø67.0 5/114,3/67,1 35 750 2249
§22 53369*00
Kennzeichnungen
KBA-Nummer 53369
Herstellerzeichen BBS
Radtyp und Ausführung XR04 (s.o.)
Radgröße 7,5 J x 17 H2
Einpresstiefe ET (s.o.)
Herkunftsmerkmal MADE IN GERMANY
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Gesamthöhe (mm) Artikel-Nr.
Befestigungsmittel
S01 Mutter M12x1,5 Kegel 60° 135 - 09.31.125
S02 Mutter M12x1,5 Kegel 60° 110 - 09.31.125
S03 Mutter M12x1,5 Kegel 60° 130 - 09.31.125
S04 Mutter M12x1,5 Kegel 60° 120 - 09.31.125
S05 Mutter M12x1,5 Kegel 60° 125 - 09.31.125
S06 Mutter M12x1,5 Kegel 60° 140 - 09.31.125
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
dĞĐŚŶŽůŽŐŝĞnjĞŶƚƌƵŵ dLJƉƉƌƺĨƐƚĞůůĞ >ĂŵďƐŚĞŝŵ Ͳ <ƂŶŝŐƐďĞƌŐĞƌ ^ƚƌĂƘĞ ϮϬĚ Ͳ ͲϲϳϮϰϱ >ĂŵďƐŚĞŝŵ
GUTACHTEN zur ABE Nr. 53369 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr. 55062320 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ XR04
Hersteller BBS GmbH
Seite 2 von 26
Verwendungsbereich
Hersteller Chrysler
Citroen
Dodge
Ford
Hyundai
Kia
Mazda
Mitsubishi
Peugeot
Spurverbreiterung innerhalb 2%
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
§22 53369*00
ABE/EWG-Nr.
Chrysler Sebring 103-138 215/60R17 A12 A18 A58
JS 103-138 225/55R17 A99 Cbo Lim
e11*2001/116*0143*. 103-138 235/50R17 A01 K1a K2b K42 K46 L02 S01
103-138 235/55R17 A01 K1a K2b K42 K46 L02
Jeep Compass 100-125 215/60R17 A12 A18 A57
PK 100-125 225/55R17 A99 S01
e11*2001/116*0142*13-..
ab Modell 2011
Jeep Compass 100-125 215/60R17 A12 A18 A57
PK 100-125 225/55R17 A99 S01
e11*2001/116*0142*00-12
Jeep Patriot 100-125 215/60R17 A12 A18 A56
PK 100-125 225/55R17 A01 K1a K2b A99 S01
e11*2001/116*0142*..
Citroen C4 Aircross 84-110 215/60R17 A90 A18 A57 A99
B 84-110 215/65R17 A12 S02
e2*2007/46*0117*.. 84-110 225/60R17 A12
84-110 235/55R17 A01 A12 K1b K2b
84-110 245/55R17 A01 A12 K1c K2b K6v
84-110 255/50R17 A01 A12 K1c K2c K6b K6y K8a
84-110 255/55R17 A01 A12 K1c K2c K6b K6y K8a
Citroen C-Crosser 115,125 215/60R17 T96 A12 A18 A99
V*****, V 115,125 225/60R17 S02
e2*2001/116*0358*.. 115,125 235/55R17 A01 K1a K1b K2b
115,125 245/55R17 A01 K1c K2b K42
Dodge Avenger 103-138 215/60R17 A12 A18 A58
JS 103-138 225/55R17 A99 Lim S01
e11*2001/116*0143*. 103-138 235/50R17 A01 K1a K2b L02
103-138 235/55R17 A01 K1a K2b L02
dĞĐŚŶŽůŽŐŝĞnjĞŶƚƌƵŵ dLJƉƉƌƺĨƐƚĞůůĞ >ĂŵďƐŚĞŝŵ Ͳ <ƂŶŝŐƐďĞƌŐĞƌ ^ƚƌĂƘĞ ϮϬĚ Ͳ ͲϲϳϮϰϱ >ĂŵďƐŚĞŝŵ
GUTACHTEN zur ABE Nr. 53369 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr. 55062320 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ XR04
Hersteller BBS GmbH
Seite 3 von 26
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Dodge Caliber 100-125 215/60R17 A12 A18 A58
PK 100-125 225/55R17 A99 S04
e11*2001/116*0142*.
Ford Maverick /Esc. 145 235/65R17 X68 A12 A18 A99
1EZ, -/R; 1N2, -/R 91 235/60R17 A01 G15 B02 S01
e4*98/14*0043,0051*.., 91-149 235/55R17 X45 X67
e13*2001/116* 91-149 235/60R17 X67 X68
0091,0093*.. 91-149 235/65R17 A01 G68
91-149 245/55R17 A01 K2b K42 X45 X67
91-149 255/50R17 A01 K2b K42 X45 X67
91-149 255/55R17 A01 G15 K2b K42
91-149 255/60R17 A01 G68 K2b K42
Hyundai Coupe 77-123 205/50R17 K41 K42 A01 A12 A18
GK 77-123 215/45R17 K42 A99 V17 S02
e11*98/14*0186*.. 77-123 225/45R17 K1a K41 K42
Hyundai Grandeur 110-191 225/55R17 A12 A18 A99
TG 110-191 235/55R17 Lim V17 S02
§22 53369*00
e4*2001/116*0099*.. 110-191 245/50R17 A01 K42 K56 R03
Hyundai i30 /-cw 66-105 205/50R17 K1c K27 K2c K41 K46 K56 A01 A12 A18
FD, FDH 66-105 215/45R17 K1c K2a K2b K41 K56 T87 A99 Car Flh
e11*2001/116*0313*. 66-105 225/45R17 K1c K27 K2c K41 K42 K46 K56 V17 S02
e11*2001/116*0343*.
e11*2007/46*0225*..
Hyundai i30 /-cw 66-100 205/50R17 K1c K2c K5b K6h K8h A01 A12 A18
GDH, GDH-HME 66-100 215/45R17 K1a K1b K2b K5a K6g A58 A99 Car
e11*2007/46*0337*..; 66-100 225/45R17 K1c K2c K5b K6h K8h Cpe Flh V17
e11*2007/46*0338*..; S02
e13*2007/46*1604*..
- incl. Facelift 2015
Hyundai i30 /-cw 70-117 205/50R17 K1c K2c K5b K8h A01 A12 A18
PDE 70-117 215/45R17 K1c K2b K8h A58 A99 Car
e11*2007/46*3807*..; 70-117 225/45R17 K1c K2c K5b K8h F24 Flh V17
e5*2007/46*1075*.. S05
- incl. Facelift 2020
Hyundai i30 Fastback 85-117 205/50R17 K1c K2c K8h R37 A01 A12 A18
PDE 85-117 215/45R17 K1c K2b K8h R37 A58 A99 F24
e11*2007/46*3807*..; 85-117 225/45R17 K1c K2c K5b K8h V17 Y85 S05
e5*2007/46*1075*..
- incl. Facelift 2020
Hyundai i40 /-cw 85-131 205/50R17 K1b K2b K5d K5k R37 T93 A01 A12 A18
VF 85-131 205/55R17 K1b K2b K5d K5k K7a R37 A58 A99 Car
e4*2007/46*0263*..; 85-131 215/50R17 K1c K2b K5d K5i K5k Lim V17 S05
e4*2007/46*0264*.. 85-131 225/45R17 K1b K2b K5d K5k
- incl. Facelift 2015 und 85-131 225/50R17 K1c K2c K5d K5i K5k K7i
2018 85-131 235/45R17 K1c K2b K5d K5i K5k
85-131 245/45R17 K1c K2c K5d K5i K5k K7i
dĞĐŚŶŽůŽŐŝĞnjĞŶƚƌƵŵ dLJƉƉƌƺĨƐƚĞůůĞ >ĂŵďƐŚĞŝŵ Ͳ <ƂŶŝŐƐďĞƌŐĞƌ ^ƚƌĂƘĞ ϮϬĚ Ͳ ͲϲϳϮϰϱ >ĂŵďƐŚĞŝŵ
GUTACHTEN zur ABE Nr. 53369 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr. 55062320 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ XR04
Hersteller BBS GmbH
Seite 4 von 26
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai ix20 57-94 205/50R17 K1c K2c K8c A01 A12 A18
JC, JC-HME 57-94 215/45R17 K1c K2a K2b K8c A58 A99 Flh
e4*2007/46*0207*..; 57-94 225/45R17 K1c K2c K8c V17 S02
e4*2007/46*0223*..;
e13*2007/46*1605*..
- incl. Facelift 2015
Hyundai ix35 85-135 215/60R17 K1a K1b K2b A01 A12 A18
EL, ELH, LM 85-135 215/65R17 K1a K1b K2b A57 A99 S02
e11*2007/46* 85-135 225/60R17 K1c K2a K2b K6g
0104*00-03; 85-135 235/55R17 K1c K2c K5c K6g
0192*00-05; 85-135 235/60R17 K1c K2c K5c K6g
0128*00-06
Hyundai ix35 85-135 215/60R17 K1c K2a K2b K6g A01 A12 A18
ELH, LM 85-135 215/65R17 K1c K2a K2b K6g A57 A99 S02
e11*2007/46* 85-135 225/60R17 K1c K2c K5c K6g
0128*07-.. 85-135 235/55R17 K1c K2c K5c K6g
0192*06-.. 85-135 235/60R17 K1c K2c K5c K6g
§22 53369*00
ab Facelift 2013
Hyundai ix35 Fuelcell 100 225/60R17 K1c K2b K5c K8m A01 A12 A18
LMFC A58 A99 F23
e9*KS07/49*0071*.. S02
Hyundai Kona 85-130 205/55R17 K1c K2a K2b K6w R37 A01 A12 A18
OS 85-130 215/50R17 K1c K2c K4i K6w K8e A58 A99 F23
e4*2007/46*1259*.. 85-130 215/55R17 K1c K2c K4i K6w K8e NoE NoH S05
- Frontantrieb 85-130 225/50R17 K1c K2c K4i K6y K8e
85-130 235/45R17 K1c K2c K4i K6w K8e
Hyundai Kona 4WD 100, 130 205/55R17 K1c K2b K6w R37 A01 A12 A18
OS 100, 130 215/50R17 K1c K2a K2b K4i K6w A56 A99 F24
e4*2007/46*1259*.. 100, 130 215/55R17 K1c K2a K2b K4i K6w NoE NoH S05
100, 130 225/50R17 K1c K2c K4i K6y K8e
100, 130 235/45R17 K1c K2a K2b K4i K6w
Hyundai Kona Hybrid 77 205/55R17 K1c K2b K4i K6w A01 A12 A18
OS 77 215/50R17 K1c K2c K4i K6y K8e A58 A99 F24
e4*2007/46*1259*.. 77 235/45R17 K1c K2c K4i K6y K8e S05
Hyundai Nexo 32 (120) 225/55R17 K1c K2b A01 A12 A18
FE 32 (120) 225/60R17 K1c K2b A58 A99 S05
e9*2007/46*6592*..
Hyundai Santa Fe (I) 82-107 225/55R17 K2b K42 Z15 A01 A12 A18
SM 82-107 235/50R17 K1a K2b K42 Z15 A99 S02
e11*98/14*0162*.. 82-107 235/55R17 K1a K2b K42 Z15
82-107 245/50R17 B51 K1a K2c K42 L02 Z15
82-127 225/60R17 K2b K42 Z16
82-127 235/55R17 G01 K1a K2b K42 Z16
82-127 235/65R17 G01 K1a K2b K42 L02 Z16
82-127 245/55R17 B51 K1a K2c K42 L02 Y17 Z16
82-127 245/55R17 B51 K1a K2c K42 L02 Y18 Z16
dĞĐŚŶŽůŽŐŝĞnjĞŶƚƌƵŵ dLJƉƉƌƺĨƐƚĞůůĞ >ĂŵďƐŚĞŝŵ Ͳ <ƂŶŝŐƐďĞƌŐĞƌ ^ƚƌĂƘĞ ϮϬĚ Ͳ ͲϲϳϮϰϱ >ĂŵďƐŚĞŝŵ
GUTACHTEN zur ABE Nr. 53369 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr. 55062320 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ XR04
Hersteller BBS GmbH

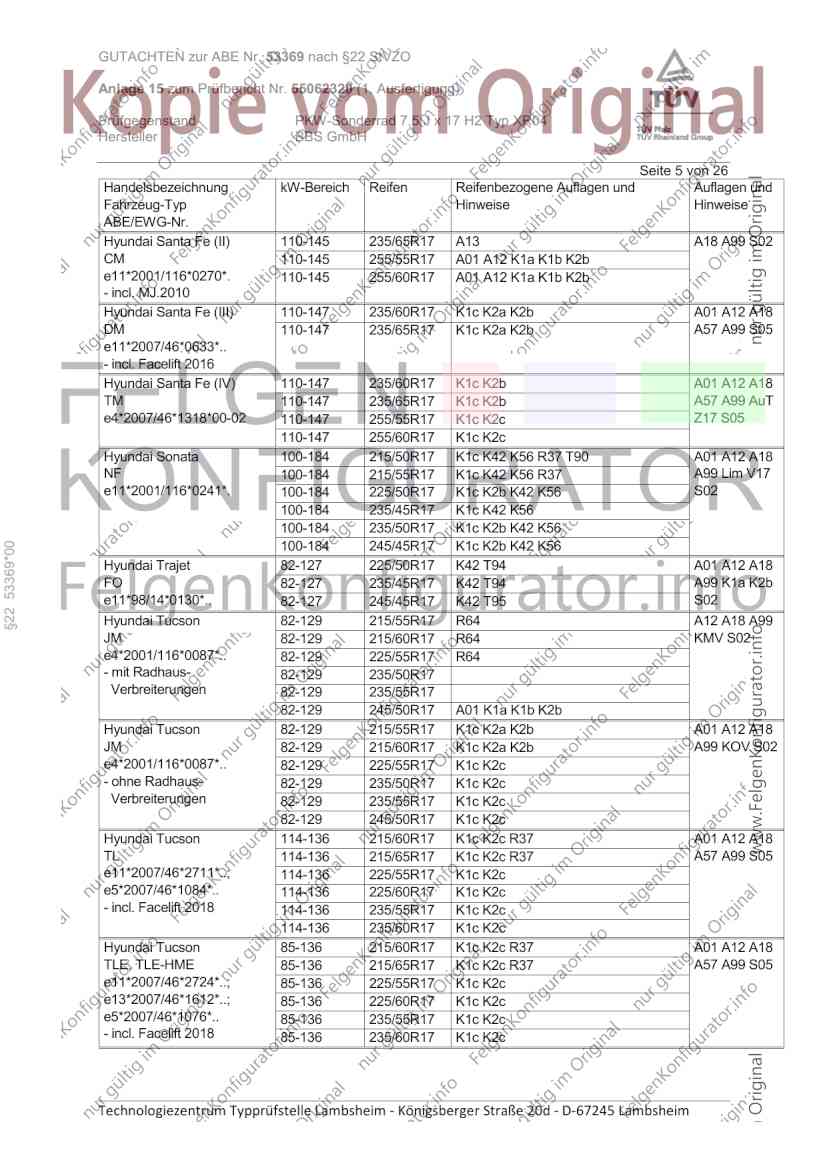

Seite 5 von 26
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai Santa Fe (II) 110-145 235/65R17 A13 A18 A99 S02
CM 110-145 255/55R17 A01 A12 K1a K1b K2b
e11*2001/116*0270*. 110-145 255/60R17 A01 A12 K1a K1b K2b
- incl. MJ.2010
Hyundai Santa Fe (III) 110-147 235/60R17 K1c K2a K2b A01 A12 A18
DM 110-147 235/65R17 K1c K2a K2b A57 A99 S05
e11*2007/46*0633*..
- incl. Facelift 2016
Hyundai Santa Fe (IV) 110-147 235/60R17 K1c K2b A01 A12 A18
TM 110-147 235/65R17 K1c K2b A57 A99 AuT
e4*2007/46*1318*00-02 110-147 255/55R17 K1c K2c Z17 S05
110-147 255/60R17 K1c K2c
Hyundai Sonata 100-184 215/50R17 K1c K42 K56 R37 T90 A01 A12 A18
NF 100-184 215/55R17 K1c K42 K56 R37 A99 Lim V17
e11*2001/116*0241*. 100-184 225/50R17 K1c K2b K42 K56 S02
100-184 235/45R17 K1c K42 K56
100-184 235/50R17 K1c K2b K42 K56
§22 53369*00
100-184 245/45R17 K1c K2b K42 K56
Hyundai Trajet 82-127 225/50R17 K42 T94 A01 A12 A18
FO 82-127 235/45R17 K42 T94 A99 K1a K2b
e11*98/14*0130*.. 82-127 245/45R17 K42 T95 S02
Hyundai Tucson 82-129 215/55R17 R64 A12 A18 A99
JM 82-129 215/60R17 R64 KMV S02
e4*2001/116*0087*.. 82-129 225/55R17 R64
- mit Radhaus- 82-129 235/50R17
Verbreiterungen 82-129 235/55R17
82-129 245/50R17 A01 K1a K1b K2b
Hyundai Tucson 82-129 215/55R17 K1c K2a K2b A01 A12 A18
JM 82-129 215/60R17 K1c K2a K2b A99 KOV S02
e4*2001/116*0087*.. 82-129 225/55R17 K1c K2c
- ohne Radhaus- 82-129 235/50R17 K1c K2c
Verbreiterungen 82-129 235/55R17 K1c K2c
82-129 245/50R17 K1c K2c
Hyundai Tucson 114-136 215/60R17 K1c K2c R37 A01 A12 A18
TL 114-136 215/65R17 K1c K2c R37 A57 A99 S05
e11*2007/46*2711*..; 114-136 225/55R17 K1c K2c
e5*2007/46*1084*.. 114-136 225/60R17 K1c K2c
- incl. Facelift 2018 114-136 235/55R17 K1c K2c
114-136 235/60R17 K1c K2c
Hyundai Tucson 85-136 215/60R17 K1c K2c R37 A01 A12 A18
TLE, TLE-HME 85-136 215/65R17 K1c K2c R37 A57 A99 S05
e11*2007/46*2724*..; 85-136 225/55R17 K1c K2c
e13*2007/46*1612*..; 85-136 225/60R17 K1c K2c
e5*2007/46*1076*.. 85-136 235/55R17 K1c K2c
- incl. Facelift 2018 85-136 235/60R17 K1c K2c
dĞĐŚŶŽůŽŐŝĞnjĞŶƚƌƵŵ dLJƉƉƌƺĨƐƚĞůůĞ >ĂŵďƐŚĞŝŵ Ͳ <ƂŶŝŐƐďĞƌŐĞƌ ^ƚƌĂƘĞ ϮϬĚ Ͳ ͲϲϳϮϰϱ >ĂŵďƐŚĞŝŵ
GUTACHTEN zur ABE Nr. 53369 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr. 55062320 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ XR04
Hersteller BBS GmbH

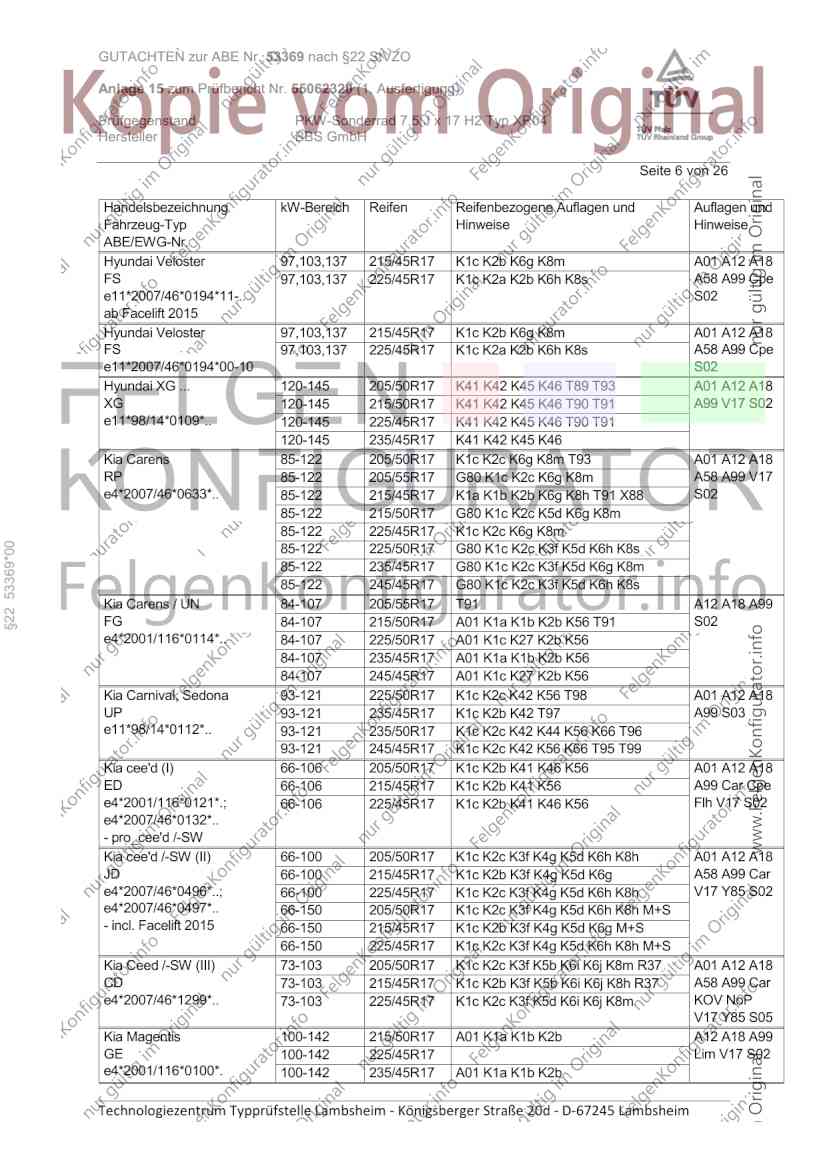

Seite 6 von 26
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai Veloster 97,103,137 215/45R17 K1c K2b K6g K8m A01 A12 A18
FS 97,103,137 225/45R17 K1c K2a K2b K6h K8s A58 A99 Cpe
e11*2007/46*0194*11-.. S02
ab Facelift 2015
Hyundai Veloster 97,103,137 215/45R17 K1c K2b K6g K8m A01 A12 A18
FS 97,103,137 225/45R17 K1c K2a K2b K6h K8s A58 A99 Cpe
e11*2007/46*0194*00-10 S02
Hyundai XG ... 120-145 205/50R17 K41 K42 K45 K46 T89 T93 A01 A12 A18
XG 120-145 215/50R17 K41 K42 K45 K46 T90 T91 A99 V17 S02
e11*98/14*0109*.. 120-145 225/45R17 K41 K42 K45 K46 T90 T91
120-145 235/45R17 K41 K42 K45 K46
Kia Carens 85-122 205/50R17 K1c K2c K6g K8m T93 A01 A12 A18
RP 85-122 205/55R17 G80 K1c K2c K6g K8m A58 A99 V17
e4*2007/46*0633*.. 85-122 215/45R17 K1a K1b K2b K6g K8h T91 X88 S02
85-122 215/50R17 G80 K1c K2c K5d K6g K8m
85-122 225/45R17 K1c K2c K6g K8m
§22 53369*00
85-122 225/50R17 G80 K1c K2c K3f K5d K6h K8s
85-122 235/45R17 G80 K1c K2c K3f K5d K6g K8m
85-122 245/45R17 G80 K1c K2c K3f K5d K6h K8s
Kia Carens / UN 84-107 205/55R17 T91 A12 A18 A99
FG 84-107 215/50R17 A01 K1a K1b K2b K56 T91 S02
e4*2001/116*0114*.. 84-107 225/50R17 A01 K1c K27 K2b K56
84-107 235/45R17 A01 K1a K1b K2b K56
84-107 245/45R17 A01 K1c K27 K2b K56
Kia Carnival, Sedona 93-121 225/50R17 K1c K2c K42 K56 T98 A01 A12 A18
UP 93-121 235/45R17 K1c K2b K42 T97 A99 S03
e11*98/14*0112*.. 93-121 235/50R17 K1c K2c K42 K44 K56 K66 T96
93-121 245/45R17 K1c K2c K42 K56 K66 T95 T99
Kia cee'd (I) 66-106 205/50R17 K1c K2b K41 K46 K56 A01 A12 A18
ED 66-106 215/45R17 K1c K2b K41 K56 A99 Car Cpe
e4*2001/116*0121*.; 66-106 225/45R17 K1c K2b K41 K46 K56 Flh V17 S02
e4*2007/46*0132*..
- pro_cee'd /-SW
Kia cee'd /-SW (II) 66-100 205/50R17 K1c K2c K3f K4g K5d K6h K8h A01 A12 A18
JD 66-100 215/45R17 K1c K2b K3f K4g K5d K6g A58 A99 Car
e4*2007/46*0496*..; 66-100 225/45R17 K1c K2c K3f K4g K5d K6h K8h V17 Y85 S02
e4*2007/46*0497*.. 66-150 205/50R17 K1c K2c K3f K4g K5d K6h K8h M+S
- incl. Facelift 2015 66-150 215/45R17 K1c K2b K3f K4g K5d K6g M+S
66-150 225/45R17 K1c K2c K3f K4g K5d K6h K8h M+S
Kia Ceed /-SW (III) 73-103 205/50R17 K1c K2c K3f K5b K6i K6j K8m R37 A01 A12 A18
CD 73-103 215/45R17 K1c K2b K3f K5b K6i K6j K8h R37 A58 A99 Car
e4*2007/46*1299*.. 73-103 225/45R17 K1c K2c K3f K5d K6i K6j K8m KOV NoP
V17 Y85 S05
Kia Magentis 100-142 215/50R17 A01 K1a K1b K2b A12 A18 A99
GE 100-142 225/45R17 Lim V17 S02
e4*2001/116*0100*. 100-142 235/45R17 A01 K1a K1b K2b
dĞĐŚŶŽůŽŐŝĞnjĞŶƚƌƵŵ dLJƉƉƌƺĨƐƚĞůůĞ >ĂŵďƐŚĞŝŵ Ͳ <ƂŶŝŐƐďĞƌŐĞƌ ^ƚƌĂƘĞ ϮϬĚ Ͳ ͲϲϳϮϰϱ >ĂŵďƐŚĞŝŵ
GUTACHTEN zur ABE Nr. 53369 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr. 55062320 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ XR04
Hersteller BBS GmbH

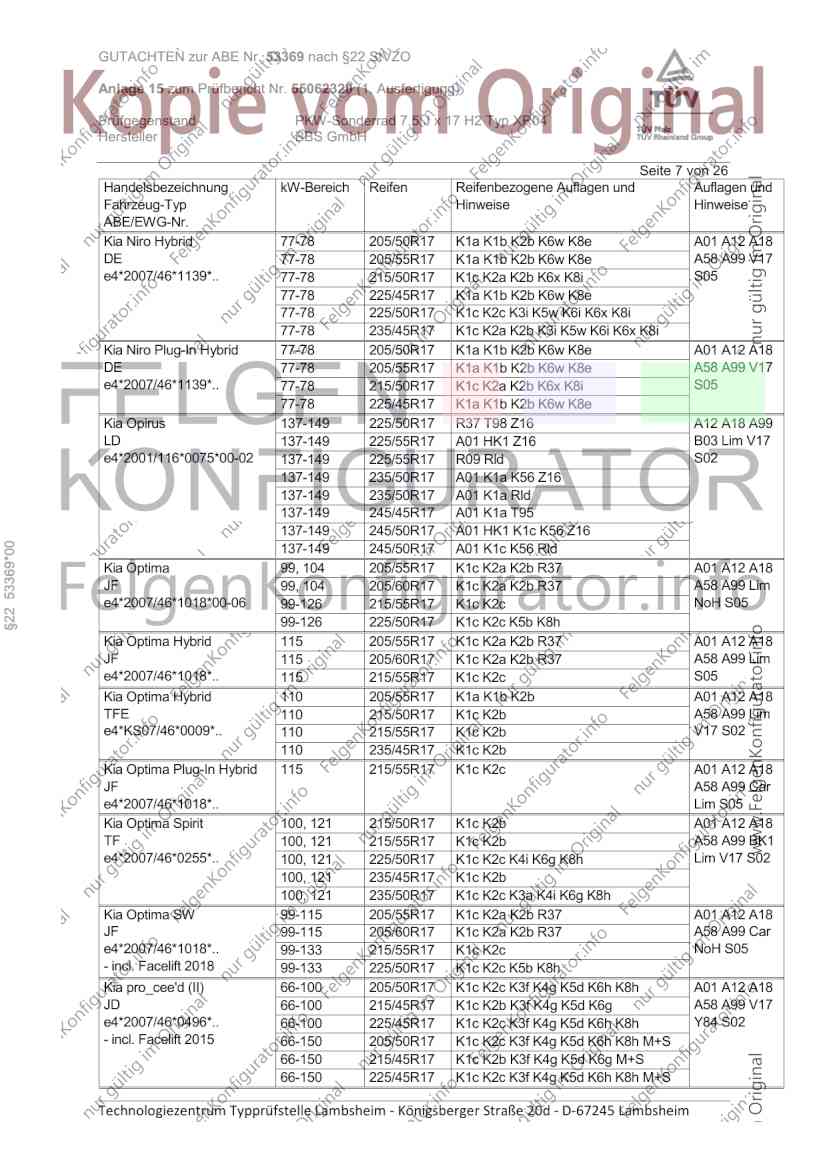

Seite 7 von 26
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia Niro Hybrid 77-78 205/50R17 K1a K1b K2b K6w K8e A01 A12 A18
DE 77-78 205/55R17 K1a K1b K2b K6w K8e A58 A99 V17
e4*2007/46*1139*.. 77-78 215/50R17 K1c K2a K2b K6x K8i S05
77-78 225/45R17 K1a K1b K2b K6w K8e
77-78 225/50R17 K1c K2c K3i K5w K6i K6x K8i
77-78 235/45R17 K1c K2a K2b K3i K5w K6i K6x K8i
Kia Niro Plug-In Hybrid 77-78 205/50R17 K1a K1b K2b K6w K8e A01 A12 A18
DE 77-78 205/55R17 K1a K1b K2b K6w K8e A58 A99 V17
e4*2007/46*1139*.. 77-78 215/50R17 K1c K2a K2b K6x K8i S05
77-78 225/45R17 K1a K1b K2b K6w K8e
Kia Opirus 137-149 225/50R17 R37 T98 Z16 A12 A18 A99
LD 137-149 225/55R17 A01 HK1 Z16 B03 Lim V17
e4*2001/116*0075*00-02 137-149 225/55R17 R09 Rld S02
137-149 235/50R17 A01 K1a K56 Z16
137-149 235/50R17 A01 K1a Rld
137-149 245/45R17 A01 K1a T95
137-149 245/50R17 A01 HK1 K1c K56 Z16
§22 53369*00
137-149 245/50R17 A01 K1c K56 Rld
Kia Optima 99, 104 205/55R17 K1c K2a K2b R37 A01 A12 A18
JF 99, 104 205/60R17 K1c K2a K2b R37 A58 A99 Lim
e4*2007/46*1018*00-06 99-126 215/55R17 K1c K2c NoH S05
99-126 225/50R17 K1c K2c K5b K8h
Kia Optima Hybrid 115 205/55R17 K1c K2a K2b R37 A01 A12 A18
JF 115 205/60R17 K1c K2a K2b R37 A58 A99 Lim
e4*2007/46*1018*.. 115 215/55R17 K1c K2c S05
Kia Optima Hybrid 110 205/55R17 K1a K1b K2b A01 A12 A18
TFE 110 215/50R17 K1c K2b A58 A99 Lim
e4*KS07/46*0009*.. 110 215/55R17 K1c K2b V17 S02
110 235/45R17 K1c K2b
Kia Optima Plug-In Hybrid 115 215/55R17 K1c K2c A01 A12 A18
JF A58 A99 Car
e4*2007/46*1018*.. Lim S05
Kia Optima Spirit 100, 121 215/50R17 K1c K2b A01 A12 A18
TF 100, 121 215/55R17 K1c K2b A58 A99 BK1
e4*2007/46*0255*.. 100, 121 225/50R17 K1c K2c K4i K6g K8h Lim V17 S02
100, 121 235/45R17 K1c K2b
100, 121 235/50R17 K1c K2c K3a K4i K6g K8h
Kia Optima SW 99-115 205/55R17 K1c K2a K2b R37 A01 A12 A18
JF 99-115 205/60R17 K1c K2a K2b R37 A58 A99 Car
e4*2007/46*1018*.. 99-133 215/55R17 K1c K2c NoH S05
- incl. Facelift 2018 99-133 225/50R17 K1c K2c K5b K8h
Kia pro_cee'd (II) 66-100 205/50R17 K1c K2c K3f K4g K5d K6h K8h A01 A12 A18
JD 66-100 215/45R17 K1c K2b K3f K4g K5d K6g A58 A99 V17
e4*2007/46*0496*.. 66-100 225/45R17 K1c K2c K3f K4g K5d K6h K8h Y84 S02
- incl. Facelift 2015 66-150 205/50R17 K1c K2c K3f K4g K5d K6h K8h M+S
66-150 215/45R17 K1c K2b K3f K4g K5d K6g M+S
66-150 225/45R17 K1c K2c K3f K4g K5d K6h K8h M+S
dĞĐŚŶŽůŽŐŝĞnjĞŶƚƌƵŵ dLJƉƉƌƺĨƐƚĞůůĞ >ĂŵďƐŚĞŝŵ Ͳ <ƂŶŝŐƐďĞƌŐĞƌ ^ƚƌĂƘĞ ϮϬĚ Ͳ ͲϲϳϮϰϱ >ĂŵďƐŚĞŝŵ
GUTACHTEN zur ABE Nr. 53369 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr. 55062320 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ XR04
Hersteller BBS GmbH

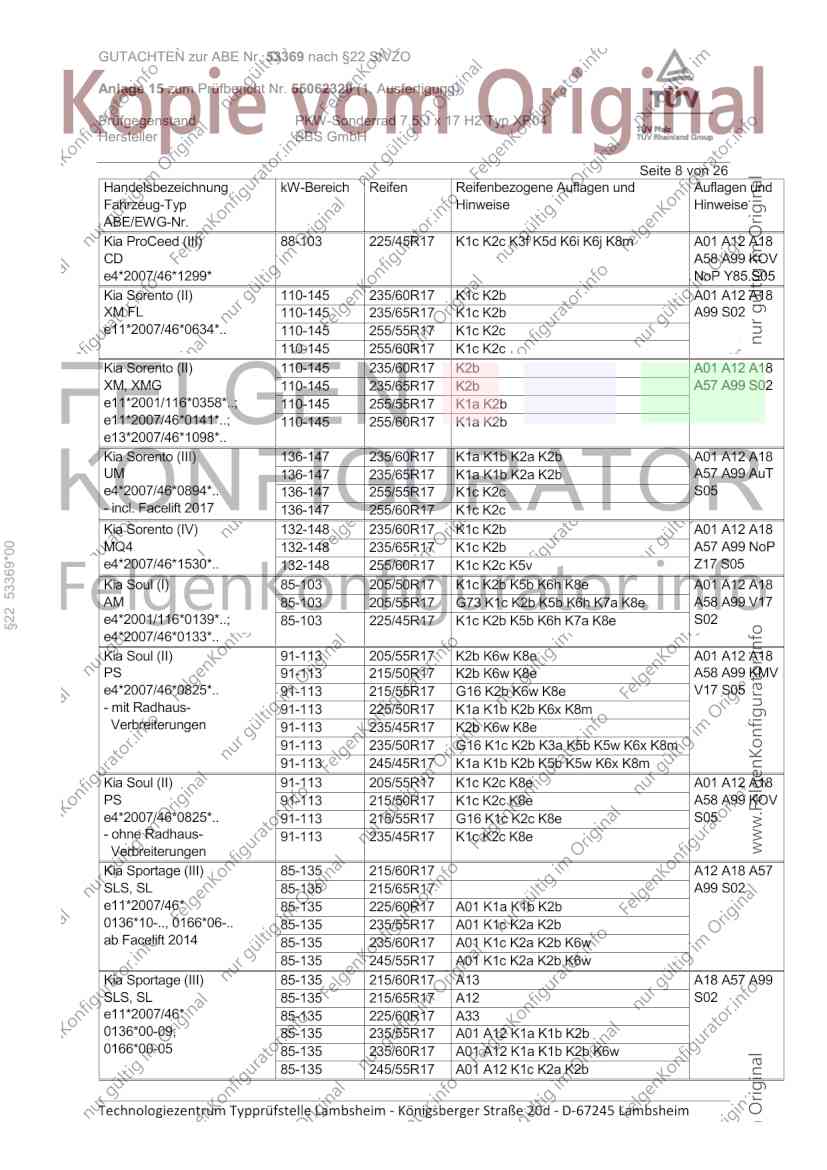

Seite 8 von 26
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia ProCeed (III) 88-103 225/45R17 K1c K2c K3f K5d K6i K6j K8m A01 A12 A18
CD A58 A99 KOV
e4*2007/46*1299* NoP Y85 S05
Kia Sorento (II) 110-145 235/60R17 K1c K2b A01 A12 A18
XM FL 110-145 235/65R17 K1c K2b A99 S02
e11*2007/46*0634*.. 110-145 255/55R17 K1c K2c
110-145 255/60R17 K1c K2c
Kia Sorento (II) 110-145 235/60R17 K2b A01 A12 A18
XM, XMG 110-145 235/65R17 K2b A57 A99 S02
e11*2001/116*0358*..; 110-145 255/55R17 K1a K2b
e11*2007/46*0141*..; 110-145 255/60R17 K1a K2b
e13*2007/46*1098*..
Kia Sorento (III) 136-147 235/60R17 K1a K1b K2a K2b A01 A12 A18
UM 136-147 235/65R17 K1a K1b K2a K2b A57 A99 AuT
e4*2007/46*0894*.. 136-147 255/55R17 K1c K2c S05
- incl. Facelift 2017 136-147 255/60R17 K1c K2c
Kia Sorento (IV) 132-148 235/60R17 K1c K2b A01 A12 A18
§22 53369*00
MQ4 132-148 235/65R17 K1c K2b A57 A99 NoP
e4*2007/46*1530*.. 132-148 255/60R17 K1c K2c K5v Z17 S05
Kia Soul (I) 85-103 205/50R17 K1c K2b K5b K6h K8e A01 A12 A18
AM 85-103 205/55R17 G73 K1c K2b K5b K6h K7a K8e A58 A99 V17
e4*2001/116*0139*..; 85-103 225/45R17 K1c K2b K5b K6h K7a K8e S02
e4*2007/46*0133*..
Kia Soul (II) 91-113 205/55R17 K2b K6w K8e A01 A12 A18
PS 91-113 215/50R17 K2b K6w K8e A58 A99 KMV
e4*2007/46*0825*.. 91-113 215/55R17 G16 K2b K6w K8e V17 S05
- mit Radhaus- 91-113 225/50R17 K1a K1b K2b K6x K8m
Verbreiterungen 91-113 235/45R17 K2b K6w K8e
91-113 235/50R17 G16 K1c K2b K3a K5b K5w K6x K8m
91-113 245/45R17 K1a K1b K2b K5b K5w K6x K8m
Kia Soul (II) 91-113 205/55R17 K1c K2c K8e A01 A12 A18
PS 91-113 215/50R17 K1c K2c K8e A58 A99 KOV
e4*2007/46*0825*.. 91-113 215/55R17 G16 K1c K2c K8e S05
- ohne Radhaus- 91-113 235/45R17 K1c K2c K8e
Verbreiterungen
Kia Sportage (III) 85-135 215/60R17 A12 A18 A57
SLS, SL 85-135 215/65R17 A99 S02
e11*2007/46* 85-135 225/60R17 A01 K1a K1b K2b
0136*10-.., 0166*06-.. 85-135 235/55R17 A01 K1c K2a K2b
ab Facelift 2014 85-135 235/60R17 A01 K1c K2a K2b K6w
85-135 245/55R17 A01 K1c K2a K2b K6w
Kia Sportage (III) 85-135 215/60R17 A13 A18 A57 A99
SLS, SL 85-135 215/65R17 A12 S02
e11*2007/46* 85-135 225/60R17 A33
0136*00-09; 85-135 235/55R17 A01 A12 K1a K1b K2b
0166*00-05 85-135 235/60R17 A01 A12 K1a K1b K2b K6w
85-135 245/55R17 A01 A12 K1c K2a K2b
dĞĐŚŶŽůŽŐŝĞnjĞŶƚƌƵŵ dLJƉƉƌƺĨƐƚĞůůĞ >ĂŵďƐŚĞŝŵ Ͳ <ƂŶŝŐƐďĞƌŐĞƌ ^ƚƌĂƘĞ ϮϬĚ Ͳ ͲϲϳϮϰϱ >ĂŵďƐŚĞŝŵ
GUTACHTEN zur ABE Nr. 53369 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr. 55062320 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ XR04
Hersteller BBS GmbH

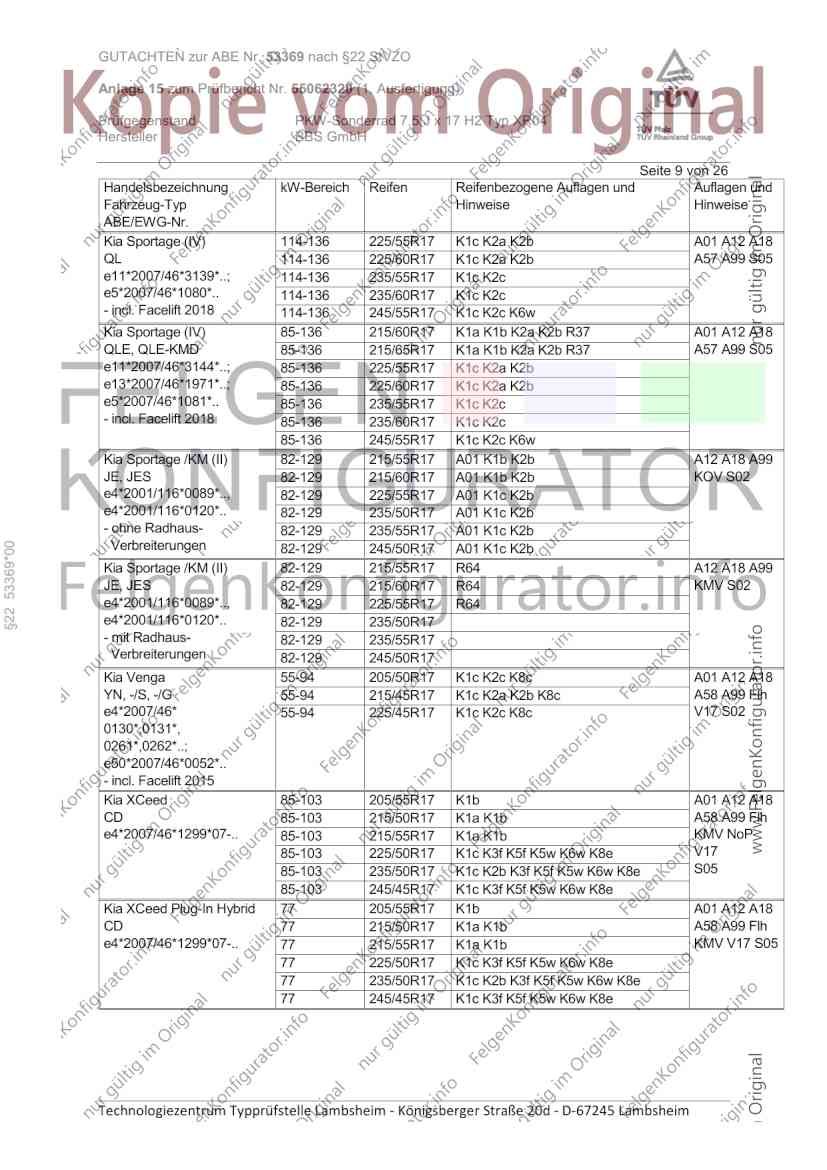

Seite 9 von 26
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia Sportage (IV) 114-136 225/55R17 K1c K2a K2b A01 A12 A18
QL 114-136 225/60R17 K1c K2a K2b A57 A99 S05
e11*2007/46*3139*..; 114-136 235/55R17 K1c K2c
e5*2007/46*1080*.. 114-136 235/60R17 K1c K2c
- incl. Facelift 2018 114-136 245/55R17 K1c K2c K6w
Kia Sportage (IV) 85-136 215/60R17 K1a K1b K2a K2b R37 A01 A12 A18
QLE, QLE-KMD 85-136 215/65R17 K1a K1b K2a K2b R37 A57 A99 S05
e11*2007/46*3144*..; 85-136 225/55R17 K1c K2a K2b
e13*2007/46*1971*..; 85-136 225/60R17 K1c K2a K2b
e5*2007/46*1081*.. 85-136 235/55R17 K1c K2c
- incl. Facelift 2018 85-136 235/60R17 K1c K2c
85-136 245/55R17 K1c K2c K6w
Kia Sportage /KM (II) 82-129 215/55R17 A01 K1b K2b A12 A18 A99
JE, JES 82-129 215/60R17 A01 K1b K2b KOV S02
e4*2001/116*0089*.., 82-129 225/55R17 A01 K1c K2b
e4*2001/116*0120*.. 82-129 235/50R17 A01 K1c K2b
- ohne Radhaus- 82-129 235/55R17 A01 K1c K2b
Verbreiterungen
§22 53369*00
82-129 245/50R17 A01 K1c K2b
Kia Sportage /KM (II) 82-129 215/55R17 R64 A12 A18 A99
JE, JES 82-129 215/60R17 R64 KMV S02
e4*2001/116*0089*.., 82-129 225/55R17 R64
e4*2001/116*0120*.. 82-129 235/50R17
- mit Radhaus- 82-129 235/55R17
Verbreiterungen 82-129 245/50R17
Kia Venga 55-94 205/50R17 K1c K2c K8c A01 A12 A18
YN, -/S, -/G 55-94 215/45R17 K1c K2a K2b K8c A58 A99 Flh
e4*2007/46* 55-94 225/45R17 K1c K2c K8c V17 S02
0130*,0131*,
0261*,0262*..;
e50*2007/46*0052*..
- incl. Facelift 2015
Kia XCeed 85-103 205/55R17 K1b A01 A12 A18
CD 85-103 215/50R17 K1a K1b A58 A99 Flh
e4*2007/46*1299*07-.. 85-103 215/55R17 K1a K1b KMV NoP
85-103 225/50R17 K1c K3f K5f K5w K6w K8e V17
85-103 235/50R17 K1c K2b K3f K5f K5w K6w K8e S05
85-103 245/45R17 K1c K3f K5f K5w K6w K8e
Kia XCeed Plug-In Hybrid 77 205/55R17 K1b A01 A12 A18
CD 77 215/50R17 K1a K1b A58 A99 Flh
e4*2007/46*1299*07-.. 77 215/55R17 K1a K1b KMV V17 S05
77 225/50R17 K1c K3f K5f K5w K6w K8e
77 235/50R17 K1c K2b K3f K5f K5w K6w K8e
77 245/45R17 K1c K3f K5f K5w K6w K8e
dĞĐŚŶŽůŽŐŝĞnjĞŶƚƌƵŵ dLJƉƉƌƺĨƐƚĞůůĞ >ĂŵďƐŚĞŝŵ Ͳ <ƂŶŝŐƐďĞƌŐĞƌ ^ƚƌĂƘĞ ϮϬĚ Ͳ ͲϲϳϮϰϱ >ĂŵďƐŚĞŝŵ
GUTACHTEN zur ABE Nr. 53369 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr. 55062320 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ XR04
Hersteller BBS GmbH

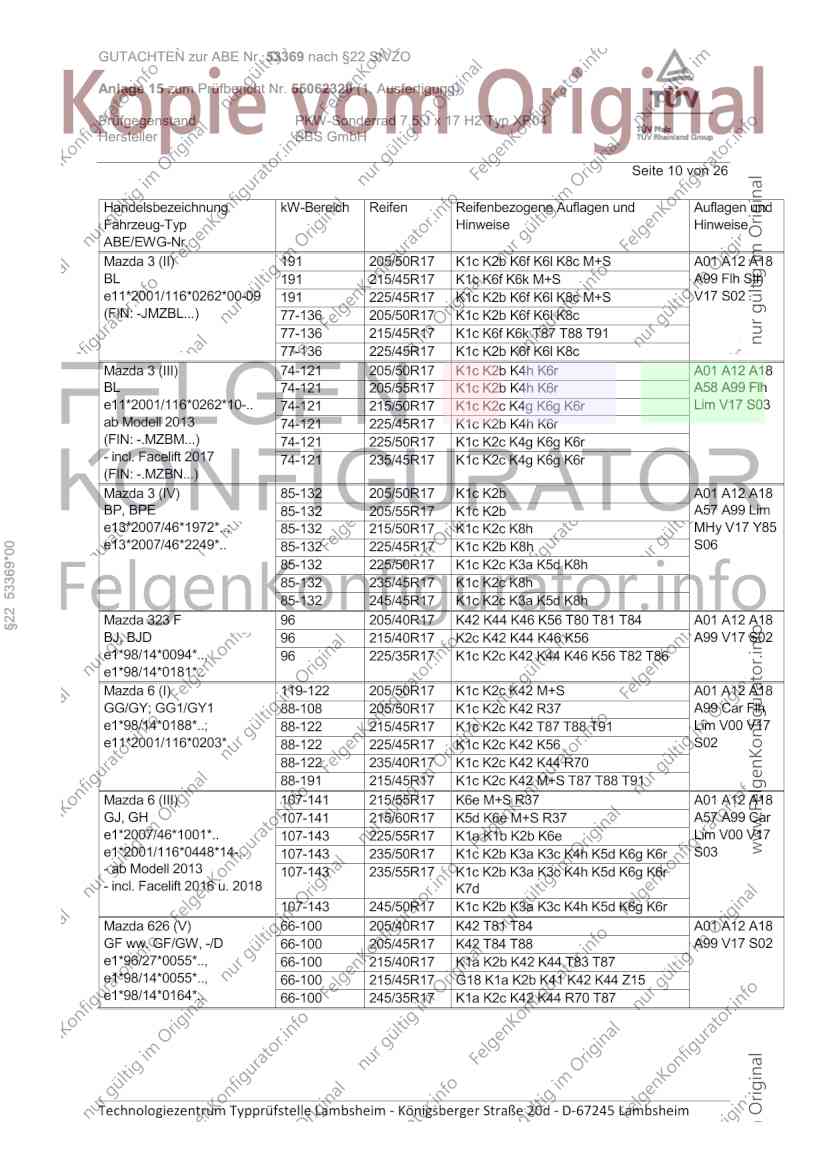

Seite 10 von 26
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda 3 (II) 191 205/50R17 K1c K2b K6f K6l K8c M+S A01 A12 A18
BL 191 215/45R17 K1c K6f K6k M+S A99 Flh Sth
e11*2001/116*0262*00-09 191 225/45R17 K1c K2b K6f K6l K8c M+S V17 S02
(FIN: -JMZBL...) 77-136 205/50R17 K1c K2b K6f K6l K8c
77-136 215/45R17 K1c K6f K6k T87 T88 T91
77-136 225/45R17 K1c K2b K6f K6l K8c
Mazda 3 (III) 74-121 205/50R17 K1c K2b K4h K6r A01 A12 A18
BL 74-121 205/55R17 K1c K2b K4h K6r A58 A99 Flh
e11*2001/116*0262*10-.. 74-121 215/50R17 K1c K2c K4g K6g K6r Lim V17 S03
ab Modell 2013 74-121 225/45R17 K1c K2b K4h K6r
(FIN: -.MZBM...) 74-121 225/50R17 K1c K2c K4g K6g K6r
- incl. Facelift 2017 74-121 235/45R17 K1c K2c K4g K6g K6r
(FIN: -.MZBN...)
Mazda 3 (IV) 85-132 205/50R17 K1c K2b A01 A12 A18
BP, BPE 85-132 205/55R17 K1c K2b A57 A99 Lim
e13*2007/46*1972*..; 85-132 215/50R17 K1c K2c K8h MHy V17 Y85
e13*2007/46*2249*.. S06
§22 53369*00
85-132 225/45R17 K1c K2b K8h
85-132 225/50R17 K1c K2c K3a K5d K8h
85-132 235/45R17 K1c K2c K8h
85-132 245/45R17 K1c K2c K3a K5d K8h
Mazda 323 F 96 205/40R17 K42 K44 K46 K56 T80 T81 T84 A01 A12 A18
BJ, BJD 96 215/40R17 K2c K42 K44 K46 K56 A99 V17 S02
e1*98/14*0094*.., 96 225/35R17 K1c K2c K42 K44 K46 K56 T82 T86
e1*98/14*0181*..
Mazda 6 (I) 119-122 205/50R17 K1c K2c K42 M+S A01 A12 A18
GG/GY; GG1/GY1 88-108 205/50R17 K1c K2c K42 R37 A99 Car Flh
e1*98/14*0188*..; 88-122 215/45R17 K1c K2c K42 T87 T88 T91 Lim V00 V17
e11*2001/116*0203*. 88-122 225/45R17 K1c K2c K42 K56 S02
88-122 235/40R17 K1c K2c K42 K44 R70
88-191 215/45R17 K1c K2c K42 M+S T87 T88 T91
Mazda 6 (III) 107-141 215/55R17 K6e M+S R37 A01 A12 A18
GJ, GH 107-141 215/60R17 K5d K6e M+S R37 A57 A99 Car
e1*2007/46*1001*.. 107-143 225/55R17 K1a K1b K2b K6e Lim V00 V17
e1*2001/116*0448*14-.. 107-143 235/50R17 K1c K2b K3a K3c K4h K5d K6g K6r S03
- ab Modell 2013 107-143 235/55R17 K1c K2b K3a K3c K4h K5d K6g K6r
- incl. Facelift 2016 u. 2018 K7d
107-143 245/50R17 K1c K2b K3a K3c K4h K5d K6g K6r
Mazda 626 (V) 66-100 205/40R17 K42 T81 T84 A01 A12 A18
GF ww. GF/GW, -/D 66-100 205/45R17 K42 T84 T88 A99 V17 S02
e1*96/27*0055*.., 66-100 215/40R17 K1a K2b K42 K44 T83 T87
e1*98/14*0055*.., 66-100 215/45R17 G18 K1a K2b K41 K42 K44 Z15
e1*98/14*0164*.. 66-100 245/35R17 K1a K2c K42 K44 R70 T87
dĞĐŚŶŽůŽŐŝĞnjĞŶƚƌƵŵ dLJƉƉƌƺĨƐƚĞůůĞ >ĂŵďƐŚĞŝŵ Ͳ <ƂŶŝŐƐďĞƌŐĞƌ ^ƚƌĂƘĞ ϮϬĚ Ͳ ͲϲϳϮϰϱ >ĂŵďƐŚĞŝŵ
GUTACHTEN zur ABE Nr. 53369 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr. 55062320 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ XR04
Hersteller BBS GmbH

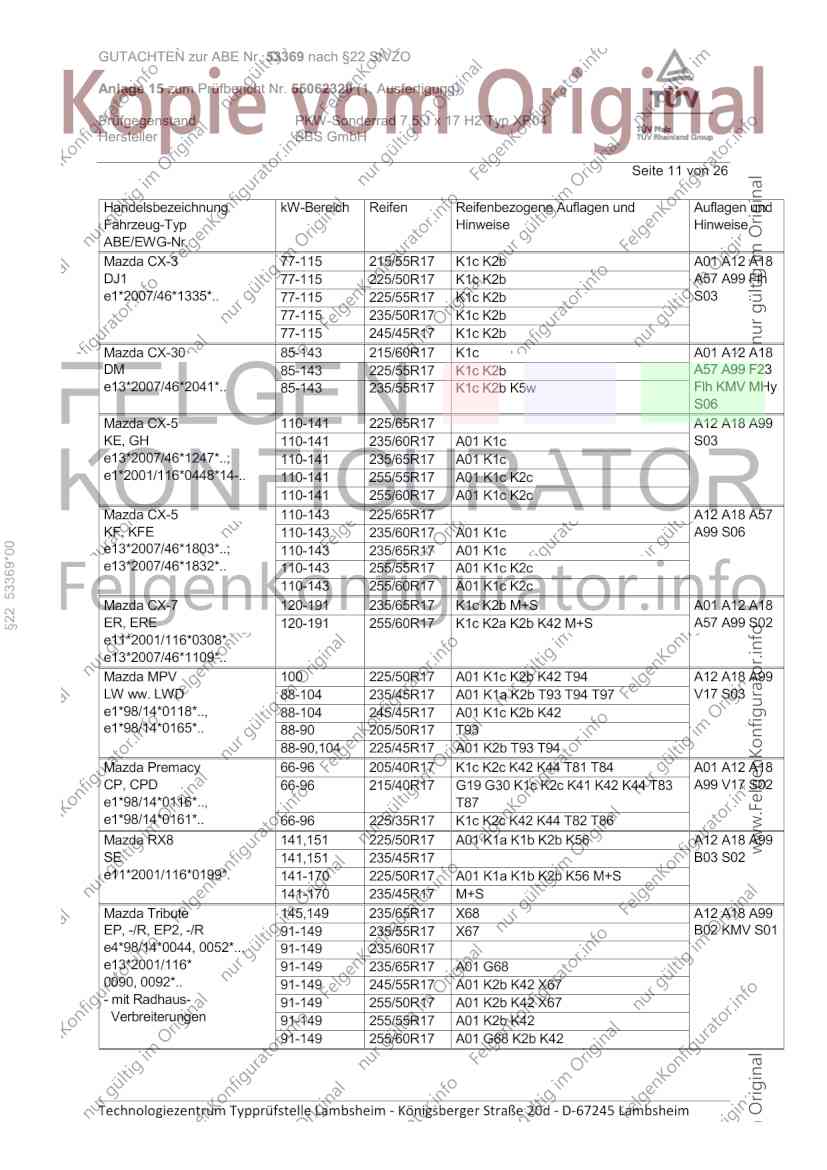

Seite 11 von 26
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda CX-3 77-115 215/55R17 K1c K2b A01 A12 A18
DJ1 77-115 225/50R17 K1c K2b A57 A99 Flh
e1*2007/46*1335*.. 77-115 225/55R17 K1c K2b S03
77-115 235/50R17 K1c K2b
77-115 245/45R17 K1c K2b
Mazda CX-30 85-143 215/60R17 K1c A01 A12 A18
DM 85-143 225/55R17 K1c K2b A57 A99 F23
e13*2007/46*2041*.. 85-143 235/55R17 K1c K2b K5w Flh KMV MHy
S06
Mazda CX-5 110-141 225/65R17 A12 A18 A99
KE, GH 110-141 235/60R17 A01 K1c S03
e13*2007/46*1247*..; 110-141 235/65R17 A01 K1c
e1*2001/116*0448*14-.. 110-141 255/55R17 A01 K1c K2c
110-141 255/60R17 A01 K1c K2c
Mazda CX-5 110-143 225/65R17 A12 A18 A57
KF, KFE 110-143 235/60R17 A01 K1c A99 S06
§22 53369*00
e13*2007/46*1803*..; 110-143 235/65R17 A01 K1c
e13*2007/46*1832*.. 110-143 255/55R17 A01 K1c K2c
110-143 255/60R17 A01 K1c K2c
Mazda CX-7 120-191 235/65R17 K1c K2b M+S A01 A12 A18
ER, ERE 120-191 255/60R17 K1c K2a K2b K42 M+S A57 A99 S02
e11*2001/116*0308*.
e13*2007/46*1109*..
Mazda MPV 100 225/50R17 A01 K1c K2b K42 T94 A12 A18 A99
LW ww. LWD 88-104 235/45R17 A01 K1a K2b T93 T94 T97 V17 S03
e1*98/14*0118*.., 88-104 245/45R17 A01 K1c K2b K42
e1*98/14*0165*.. 88-90 205/50R17 T93
88-90,104 225/45R17 A01 K2b T93 T94
Mazda Premacy 66-96 205/40R17 K1c K2c K42 K44 T81 T84 A01 A12 A18
CP, CPD 66-96 215/40R17 G19 G30 K1c K2c K41 K42 K44 T83 A99 V17 S02
e1*98/14*0116*.., T87
e1*98/14*0161*.. 66-96 225/35R17 K1c K2c K42 K44 T82 T86
Mazda RX8 141,151 225/50R17 A01 K1a K1b K2b K56 A12 A18 A99
SE 141,151 235/45R17 B03 S02
e11*2001/116*0199*. 141-170 225/50R17 A01 K1a K1b K2b K56 M+S
141-170 235/45R17 M+S
Mazda Tribute 145,149 235/65R17 X68 A12 A18 A99
EP, -/R, EP2, -/R 91-149 235/55R17 X67 B02 KMV S01
e4*98/14*0044, 0052*.., 91-149 235/60R17
e13*2001/116* 91-149 235/65R17 A01 G68
0090, 0092*.. 91-149 245/55R17 A01 K2b K42 X67
- mit Radhaus- 91-149 255/50R17 A01 K2b K42 X67
Verbreiterungen 91-149 255/55R17 A01 K2b K42
91-149 255/60R17 A01 G68 K2b K42
dĞĐŚŶŽůŽŐŝĞnjĞŶƚƌƵŵ dLJƉƉƌƺĨƐƚĞůůĞ >ĂŵďƐŚĞŝŵ Ͳ <ƂŶŝŐƐďĞƌŐĞƌ ^ƚƌĂƘĞ ϮϬĚ Ͳ ͲϲϳϮϰϱ >ĂŵďƐŚĞŝŵ
GUTACHTEN zur ABE Nr. 53369 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr. 55062320 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ XR04
Hersteller BBS GmbH

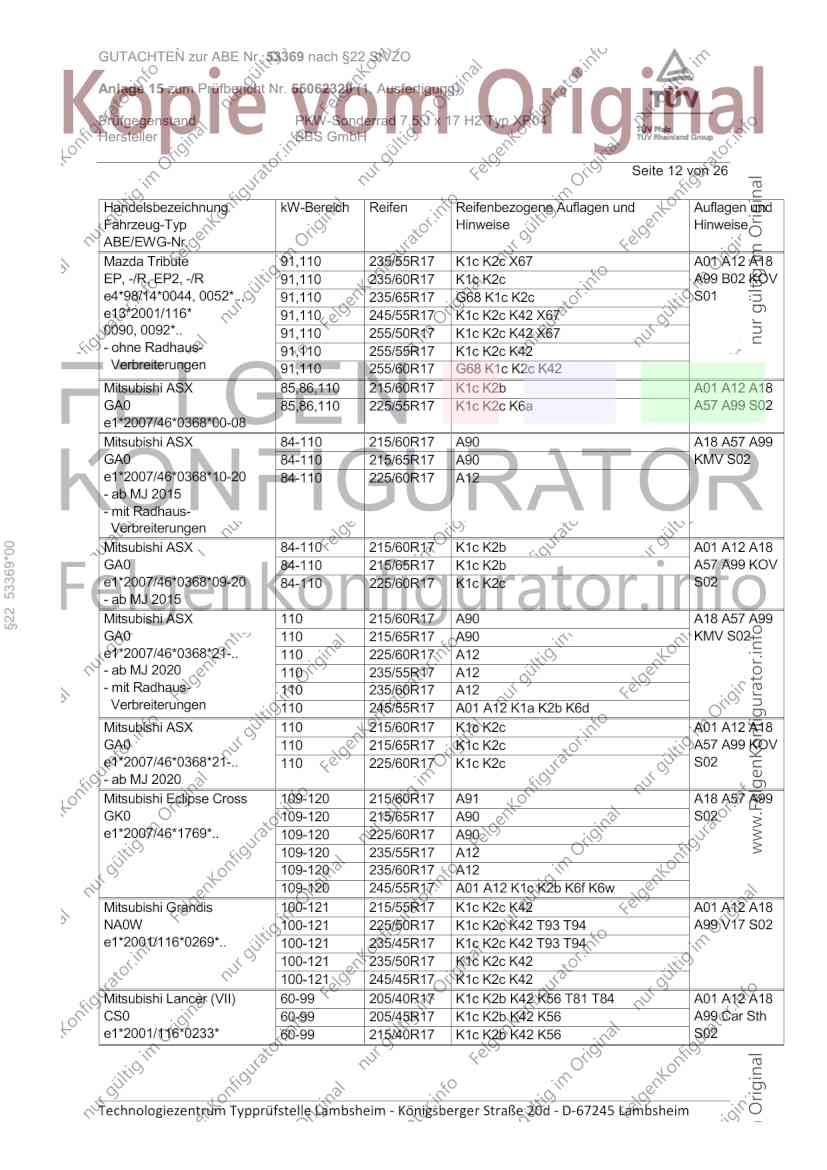

Seite 12 von 26
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda Tribute 91,110 235/55R17 K1c K2c X67 A01 A12 A18
EP, -/R, EP2, -/R 91,110 235/60R17 K1c K2c A99 B02 KOV
e4*98/14*0044, 0052*.., 91,110 235/65R17 G68 K1c K2c S01
e13*2001/116* 91,110 245/55R17 K1c K2c K42 X67
0090, 0092*.. 91,110 255/50R17 K1c K2c K42 X67
- ohne Radhaus- 91,110 255/55R17 K1c K2c K42
Verbreiterungen 91,110 255/60R17 G68 K1c K2c K42
Mitsubishi ASX 85,86,110 215/60R17 K1c K2b A01 A12 A18
GA0 85,86,110 225/55R17 K1c K2c K6a A57 A99 S02
e1*2007/46*0368*00-08
Mitsubishi ASX 84-110 215/60R17 A90 A18 A57 A99
GA0 84-110 215/65R17 A90 KMV S02
e1*2007/46*0368*10-20 84-110 225/60R17 A12
- ab MJ 2015
- mit Radhaus-
Verbreiterungen
§22 53369*00
Mitsubishi ASX 84-110 215/60R17 K1c K2b A01 A12 A18
GA0 84-110 215/65R17 K1c K2b A57 A99 KOV
e1*2007/46*0368*09-20 84-110 225/60R17 K1c K2c S02
- ab MJ 2015
Mitsubishi ASX 110 215/60R17 A90 A18 A57 A99
GA0 110 215/65R17 A90 KMV S02
e1*2007/46*0368*21-.. 110 225/60R17 A12
- ab MJ 2020 110 235/55R17 A12
- mit Radhaus- 110 235/60R17 A12
Verbreiterungen 110 245/55R17 A01 A12 K1a K2b K6d
Mitsubishi ASX 110 215/60R17 K1c K2c A01 A12 A18
GA0 110 215/65R17 K1c K2c A57 A99 KOV
e1*2007/46*0368*21-.. 110 225/60R17 K1c K2c S02
- ab MJ 2020
Mitsubishi Eclipse Cross 109-120 215/60R17 A91 A18 A57 A99
GK0 109-120 215/65R17 A90 S02
e1*2007/46*1769*.. 109-120 225/60R17 A90
109-120 235/55R17 A12
109-120 235/60R17 A12
109-120 245/55R17 A01 A12 K1c K2b K6f K6w
Mitsubishi Grandis 100-121 215/55R17 K1c K2c K42 A01 A12 A18
NA0W 100-121 225/50R17 K1c K2c K42 T93 T94 A99 V17 S02
e1*2001/116*0269*.. 100-121 235/45R17 K1c K2c K42 T93 T94
100-121 235/50R17 K1c K2c K42
100-121 245/45R17 K1c K2c K42
Mitsubishi Lancer (VII) 60-99 205/40R17 K1c K2b K42 K56 T81 T84 A01 A12 A18
CS0 60-99 205/45R17 K1c K2b K42 K56 A99 Car Sth
e1*2001/116*0233* 60-99 215/40R17 K1c K2b K42 K56 S02
dĞĐŚŶŽůŽŐŝĞnjĞŶƚƌƵŵ dLJƉƉƌƺĨƐƚĞůůĞ >ĂŵďƐŚĞŝŵ Ͳ <ƂŶŝŐƐďĞƌŐĞƌ ^ƚƌĂƘĞ ϮϬĚ Ͳ ͲϲϳϮϰϱ >ĂŵďƐŚĞŝŵ
GUTACHTEN zur ABE Nr. 53369 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr. 55062320 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ XR04
Hersteller BBS GmbH
Seite 13 von 26
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mitsubishi Lancer (VIII) 80-110 205/50R17 K1c K2b K42 A01 A12 A18
CY0 80-110 205/55R17 K1c K2b K42 A58 A99 Flh
e1*2001/116*0441*.. 80-110 215/50R17 K1c K2c K42 Lim V17 S02
- Limousine 80-110 225/45R17 K1c K2a K2b K42
- Sportback 80-110 235/45R17 K1c K2c K42
Mitsubishi Outlander I 100-148 215/50R17 K1c R37 T90 T91 A01 A12 A18
CUOW 100-148 215/55R17 K1c A99 S02
e1*2001/116*0227*.. 100-148 225/50R17 K1c K2c
100-148 235/45R17 K1c K2c
Mitsubishi Outlander II 103-130 215/60R17 T96 A12 A18 A99
CW0, CWB 103-130 215/65R17 S02
e1*2001/116* 103-130 225/60R17
0406*00-16; 103-130 235/55R17 A01 K1a K1b K2b
0482*00-09 103-130 245/55R17 A01 K1c K2b K42
(FIN: JMBX.CW..)
Mitsubishi Outlander III 108-110 215/60R17 A90 T96 A18 A57 A99
§22 53369*00
CW0 108-110 215/65R17 A90 KOV S02
e1*2001/116*0406*15-.. 108-110 225/60R17 A90
- ab Modelljahr 2013 108-110 235/55R17 A01 A12 K1b T97
- incl. Facelift 2016 108-110 235/60R17 A01 A12 K1b
(FIN: JMBX.GF..) 108-110 245/55R17 A01 A12 K1c K2b
108-110 255/50R17 A01 A12 K1c K2b
108-110 255/55R17 A01 A12 K1c K2b
Mitsubishi Outlander III 110 215/60R17 A90 T96 A18 A57 A99
CW0, GF0 110 215/65R17 A90 KMV S02
e1*2001/116*0406*19-..; 110 225/60R17 A90
e1*2007/46*1218*.. 110 235/55R17 A12 T97
- ab Modelljahr 2013 110 235/60R17 A12
- incl. Facelift 2016 110 245/55R17 A01 A12 K1b
- mit Radhaus- 110 255/50R17 A01 A12 K1c K2b
Verbreiterungen 110 255/55R17 A01 A12 K1c K2b
Mitsubishi Outlander III 89-99 215/60R17 A90 T96 A18 A56 A99
Hybrid 89-99 215/65R17 A90 KOV S02
CW0 89-99 225/60R17 A90
e1*2001/116*0406*17-.. 89-99 235/55R17 A01 A12 K1b T97
- incl. Facelift 2016 89-99 235/60R17 A01 A12 K1b
89-99 245/55R17 A01 A12 K1c K2b
Mitsubishi Pajero Pinin 84-95 225/55R17 K1a K2c L02 A01 A12 A18
H60W A99 S02
e1*98/14*0123*..
Mitsubishi Space Runner 92-110 225/45R17 K1c K2c K42 K56 K90 A01 A12 A18
N50 (Version DR .. ) 92-110 235/45R17 K1c K2c K42 K56 K90 A99 L02 S02
e1*97/27*0103*..
Mitsubishi Space Wagon 92-110 225/45R17 K42 K45 K56 T90 T91 T93 A01 A12 A18
N50 (Version DW .. ) 92-110 235/45R17 K1a K2b K42 K45 K56 A99 S02
e1*97/27*0103*..
dĞĐŚŶŽůŽŐŝĞnjĞŶƚƌƵŵ dLJƉƉƌƺĨƐƚĞůůĞ >ĂŵďƐŚĞŝŵ Ͳ <ƂŶŝŐƐďĞƌŐĞƌ ^ƚƌĂƘĞ ϮϬĚ Ͳ ͲϲϳϮϰϱ >ĂŵďƐŚĞŝŵ
GUTACHTEN zur ABE Nr. 53369 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr. 55062320 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ XR04
Hersteller BBS GmbH
Seite 14 von 26
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Peugeot 4007 115,125 215/60R17 T96 A12 A18 A99
V*****, V 115,125 225/60R17 S02
e2*2001/116*0357*.. 115,125 235/55R17 A01 K1a K1b K2b
115,125 245/55R17 A01 K1c K2b K42
Peugeot 4008 84-110 215/60R17 A90 A18 A57 A99
B 84-110 215/65R17 A12 S02
e2*2007/46*0115*.. 84-110 225/60R17 A12
84-110 235/55R17 A01 A12 K1b K2b
84-110 245/55R17 A01 A12 K1c K2b K6v
84-110 255/50R17 A01 A12 K1c K2c K6b K6y K8a
84-110 255/55R17 A01 A12 K1c K2c K6b K6y K8a
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
§22 53369*00
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der Fahrzeughöchst-
geschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung unter-
schiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
dĞĐŚŶŽůŽŐŝĞnjĞŶƚƌƵŵ dLJƉƉƌƺĨƐƚĞůůĞ >ĂŵďƐŚĞŝŵ Ͳ <ƂŶŝŐƐďĞƌŐĞƌ ^ƚƌĂƘĞ ϮϬĚ Ͳ ͲϲϳϮϰϱ >ĂŵďƐŚĞŝŵ
GUTACHTEN zur ABE Nr. 53369 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr. 55062320 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ XR04
Hersteller BBS GmbH
Seite 15 von 26
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
§22 53369*00
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
dĞĐŚŶŽůŽŐŝĞnjĞŶƚƌƵŵ dLJƉƉƌƺĨƐƚĞůůĞ >ĂŵďƐŚĞŝŵ Ͳ <ƂŶŝŐƐďĞƌŐĞƌ ^ƚƌĂƘĞ ϮϬĚ Ͳ ͲϲϳϮϰϱ >ĂŵďƐŚĞŝŵ
GUTACHTEN zur ABE Nr. 53369 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr. 55062320 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ XR04
Hersteller BBS GmbH
Seite 16 von 26
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand
von 2 mm zum Bremssattel zu achten.
AuT Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an Fahrzeu-
gen mit Bremsscheibendurchmesser 340mm an Achse1.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B51 Auf einen ausreichenden Abstand (mindestens 6 mm) der Rad- / Reifenkombination zum
Bremsschlauch, zur Verschleißanzeige oder zum ABS-Kabel bzw. deren Halterungen ist zu achten.
BK1 Nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 320 mm an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Kom-
bilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
§22 53369*00
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cab-
rio-Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cou-
pé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G15 Bei Fahrzeugen mit ausschließlich 15 Zoll Serien-Bereifung (u. a. Fahrzeugschein, Zulas-
sungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen, dass
die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifen-
größen zu überprüfen.
G16 Bei Fahrzeugen mit ausschließlich 16 Zoll Serien-Bereifung (u. a. Fahrzeugschein, Zulas-
sungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen, dass
die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifen-
größen zu überprüfen.
dĞĐŚŶŽůŽŐŝĞnjĞŶƚƌƵŵ dLJƉƉƌƺĨƐƚĞůůĞ >ĂŵďƐŚĞŝŵ Ͳ <ƂŶŝŐƐďĞƌŐĞƌ ^ƚƌĂƘĞ ϮϬĚ Ͳ ͲϲϳϮϰϱ >ĂŵďƐŚĞŝŵ
GUTACHTEN zur ABE Nr. 53369 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr. 55062320 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ XR04
Hersteller BBS GmbH
Seite 17 von 26
G18 Ist die Reifengröße 185/65R15 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu erbrin-
gen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleran-
zen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahr-
zeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I, EG-Genehmigung oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
G19 Ist die Reifengröße 195/50R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der der Nachweis zu er-
bringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Tole-
ranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetrage-
nen Reifengrößen zu überprüfen.
G30 Ist die Reifengröße 195/60R15 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis zu erbrin-
gen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleran-
zen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahr-
zeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
G68 Ist die Reifengröße 235/70R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
§22 53369*00
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu erbrin-
gen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleran-
zen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahr-
zeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
G73 Ist 18 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des Ge-
schwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, §
57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeug-
schein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G80 Ist die Reifengröße 225/45R18 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu erbrin-
gen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleran-
zen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahr-
zeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
HK1 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten oder durch Einbau eines
Federwegsbegrenzers, Stärke 10 mm (KIA-Teile-Nr. ZK3F037501) eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
dĞĐŚŶŽůŽŐŝĞnjĞŶƚƌƵŵ dLJƉƉƌƺĨƐƚĞůůĞ >ĂŵďƐŚĞŝŵ Ͳ <ƂŶŝŐƐďĞƌŐĞƌ ^ƚƌĂƘĞ ϮϬĚ Ͳ ͲϲϳϮϰϱ >ĂŵďƐŚĞŝŵ
GUTACHTEN zur ABE Nr. 53369 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr. 55062320 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ XR04
Hersteller BBS GmbH
Seite 18 von 26
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der Bördel-
kante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
§22 53369*00
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K3f An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (200-250mm hinter Radmitte) zu entfernen und die Befestigungslasche voll-
ständig noch oben zu biegen. Die Radhausinnenverkleidungen sind nachzuarbeiten (z.B. Erwärmen
oder Ausschneiden) und dauerhaft zu befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
dĞĐŚŶŽůŽŐŝĞnjĞŶƚƌƵŵ dLJƉƉƌƺĨƐƚĞůůĞ >ĂŵďƐŚĞŝŵ Ͳ <ƂŶŝŐƐďĞƌŐĞƌ ^ƚƌĂƘĞ ϮϬĚ Ͳ ͲϲϳϮϰϱ >ĂŵďƐŚĞŝŵ
GUTACHTEN zur ABE Nr. 53369 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr. 55062320 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ XR04
Hersteller BBS GmbH
Seite 19 von 26
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
§22 53369*00
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5f An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 300 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine ausrei-
chende Freigängigkeit der Rad-/Reifen-Kombination herzustellen.
dĞĐŚŶŽůŽŐŝĞnjĞŶƚƌƵŵ dLJƉƉƌƺĨƐƚĞůůĞ >ĂŵďƐŚĞŝŵ Ͳ <ƂŶŝŐƐďĞƌŐĞƌ ^ƚƌĂƘĞ ϮϬĚ Ͳ ͲϲϳϮϰϱ >ĂŵďƐŚĞŝŵ
GUTACHTEN zur ABE Nr. 53369 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr. 55062320 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ XR04
Hersteller BBS GmbH
Seite 20 von 26
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6e An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 100 mm vor Rad-
mitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befesti-
gungsschraube ist soweit wie möglich nach hinten zu versetzen.
§22 53369*00
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6k An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur Radhaus-
ausschnittkante um 5 mm auszustellen.
K6l An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur Radhaus-
ausschnittkante um 10 mm auszustellen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach Rad-
mitte vollständig umzulegen.
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
dĞĐŚŶŽůŽŐŝĞnjĞŶƚƌƵŵ dLJƉƉƌƺĨƐƚĞůůĞ >ĂŵďƐŚĞŝŵ Ͳ <ƂŶŝŐƐďĞƌŐĞƌ ^ƚƌĂƘĞ ϮϬĚ Ͳ ͲϲϳϮϰϱ >ĂŵďƐŚĞŝŵ
GUTACHTEN zur ABE Nr. 53369 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr. 55062320 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ XR04
Hersteller BBS GmbH
Seite 21 von 26
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
§22 53369*00
Radmitte um 15 mm aufzuweiten.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzli-
chen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zu-
sätzliche Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- / Rei-
fenkombination herzustellen.
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Li-
mousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahr-
zeug).
NoP Nicht für Plug-in-Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
dĞĐŚŶŽůŽŐŝĞnjĞŶƚƌƵŵ dLJƉƉƌƺĨƐƚĞůůĞ >ĂŵďƐŚĞŝŵ Ͳ <ƂŶŝŐƐďĞƌŐĞƌ ^ƚƌĂƘĞ ϮϬĚ Ͳ ͲϲϳϮϰϱ >ĂŵďƐŚĞŝŵ
GUTACHTEN zur ABE Nr. 53369 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr. 55062320 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ XR04
Hersteller BBS GmbH
Seite 22 von 26
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R64 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/65R16, 215/60R17 oder 215/55R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Rld Diese Rad- / Reifenkombination ist nur zulässig an Fahrzeugen mit Serienbereifung
225/55R17 in Verbindung mit der Serienradgröße 8Jx17 ET35 (u. a. Fahrzeugschein, Zulassungsbe-
scheinigung I, COC-Papier oder Bedienungsanleitung).
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
§22 53369*00
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
Sth Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Stu-
fenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
dĞĐŚŶŽůŽŐŝĞnjĞŶƚƌƵŵ dLJƉƉƌƺĨƐƚĞůůĞ >ĂŵďƐŚĞŝŵ Ͳ <ƂŶŝŐƐďĞƌŐĞƌ ^ƚƌĂƘĞ ϮϬĚ Ͳ ͲϲϳϮϰϱ >ĂŵďƐŚĞŝŵ
GUTACHTEN zur ABE Nr. 53369 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr. 55062320 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ XR04
Hersteller BBS GmbH
Seite 23 von 26
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
§22 53369*00
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
dĞĐŚŶŽůŽŐŝĞnjĞŶƚƌƵŵ dLJƉƉƌƺĨƐƚĞůůĞ >ĂŵďƐŚĞŝŵ Ͳ <ƂŶŝŐƐďĞƌŐĞƌ ^ƚƌĂƘĞ ϮϬĚ Ͳ ͲϲϳϮϰϱ >ĂŵďƐŚĞŝŵ
GUTACHTEN zur ABE Nr. 53369 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr. 55062320 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ XR04
Hersteller BBS GmbH
Seite 24 von 26
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
§22 53369*00
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/45R17 255/40R17, 265/40R17
Nr. 15 235/50R17 255/45R17
Nr. 16 235/55R17 255/50R17
Nr. 17 235/60R17 255/55R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X45 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 225/70R15
oder 225/65R16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsan-
leitung).
X67 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 215/70R16
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
dĞĐŚŶŽůŽŐŝĞnjĞŶƚƌƵŵ dLJƉƉƌƺĨƐƚĞůůĞ >ĂŵďƐŚĞŝŵ Ͳ <ƂŶŝŐƐďĞƌŐĞƌ ^ƚƌĂƘĞ ϮϬĚ Ͳ ͲϲϳϮϰϱ >ĂŵďƐŚĞŝŵ
GUTACHTEN zur ABE Nr. 53369 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr. 55062320 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ XR04
Hersteller BBS GmbH
Seite 25 von 26
X68 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 235/70R16
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X88 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit 18-Zoll-Serien-Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Y17 Betrifft nur Fahrzeugvarianten mit Automatikgetriebe.
Y18 Betrifft nur Fahrzeugvarianten mit manuellem Schaltgetriebe.
Y84 Die Rad-/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Karosserie-
form Fließheck.
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Karosserie-
form Schräghecklimousine (Fließheck).
Z15 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 15-Zoll-Serien-
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
Z16 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 16-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
§22 53369*00
tung).
Z17 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 17-Zoll-Serien-
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 13. November 2020 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
dĞĐŚŶŽůŽŐŝĞnjĞŶƚƌƵŵ dLJƉƉƌƺĨƐƚĞůůĞ >ĂŵďƐŚĞŝŵ Ͳ <ƂŶŝŐƐďĞƌŐĞƌ ^ƚƌĂƘĞ ϮϬĚ Ͳ ͲϲϳϮϰϱ >ĂŵďƐŚĞŝŵ
GUTACHTEN zur ABE Nr. 53369 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr. 55062320 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ XR04
Hersteller BBS GmbH
Seite 26 von 26
Das Gutachten umfasst Blatt 1 bis 26 und gilt für Sonderräder ab Herstellungsdatum Oktober 2020.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 13. November 2020
Bohlander 00355400.DOC
RN/Boh
§22 53369*00
dĞĐŚŶŽůŽŐŝĞnjĞŶƚƌƵŵ dLJƉƉƌƺĨƐƚĞůůĞ >ĂŵďƐŚĞŝŵ Ͳ <ƂŶŝŐƐďĞƌŐĞƌ ^ƚƌĂƘĞ ϮϬĚ Ͳ ͲϲϳϮϰϱ >ĂŵďƐŚĞŝŵ
