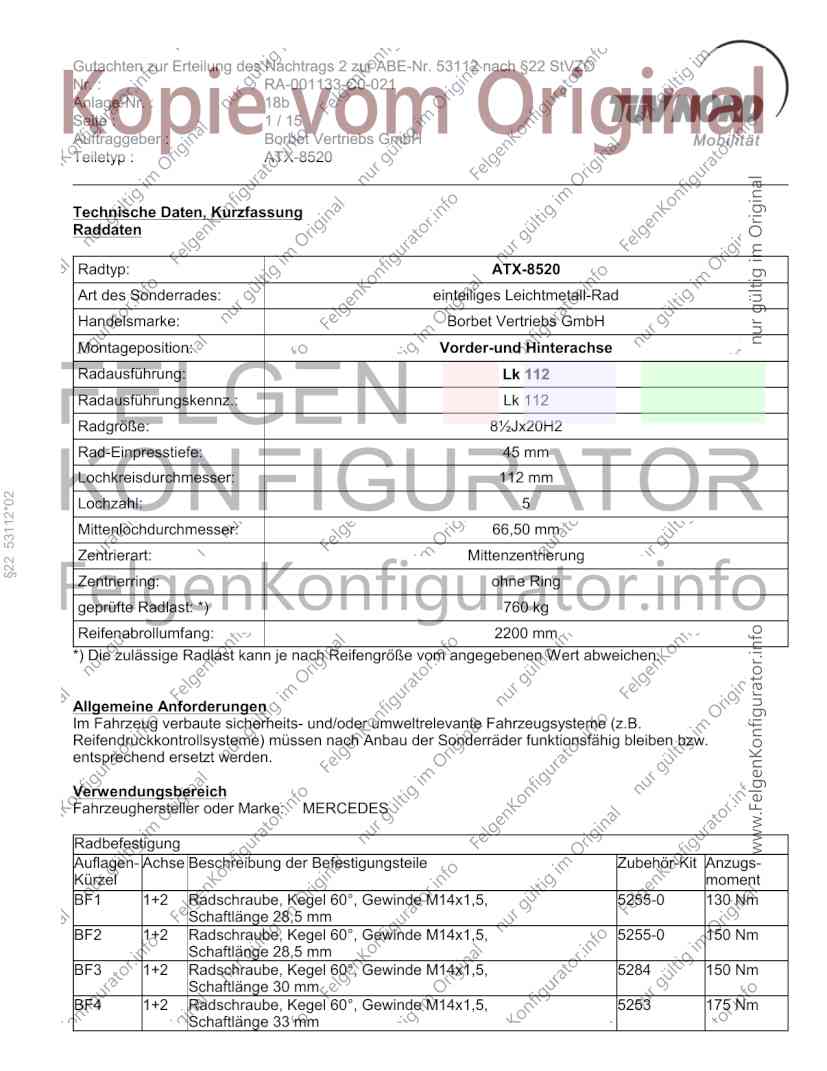

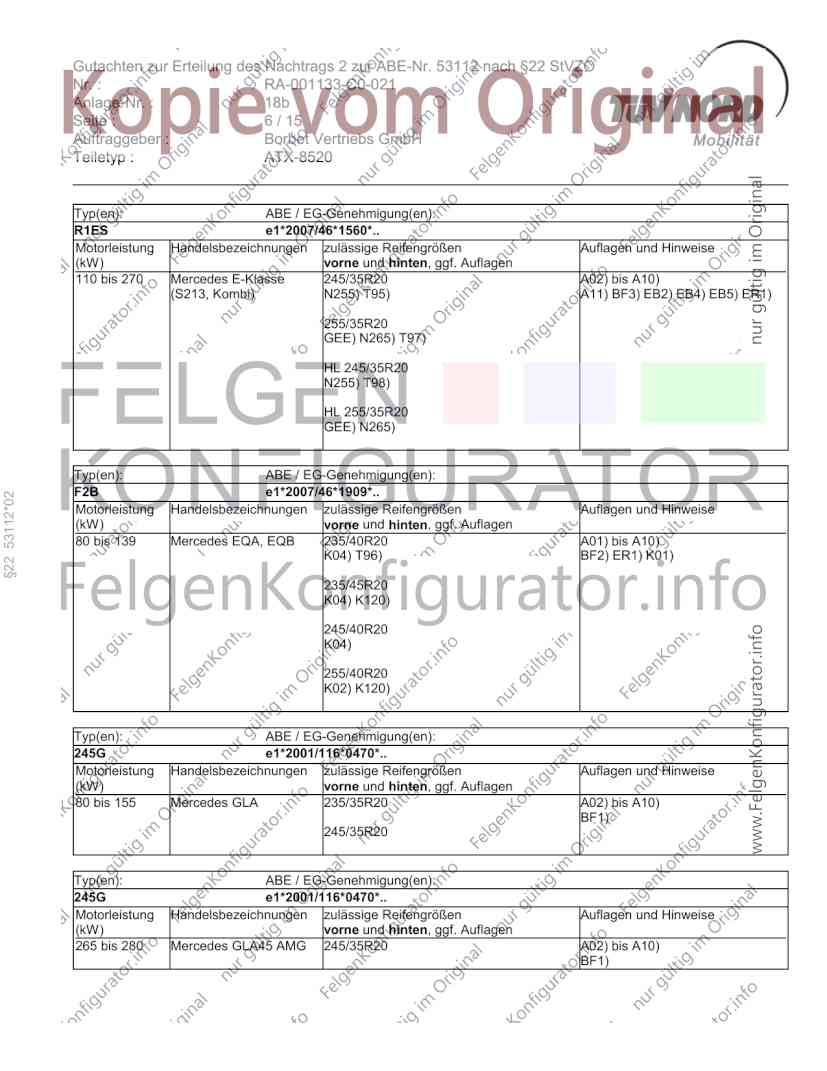

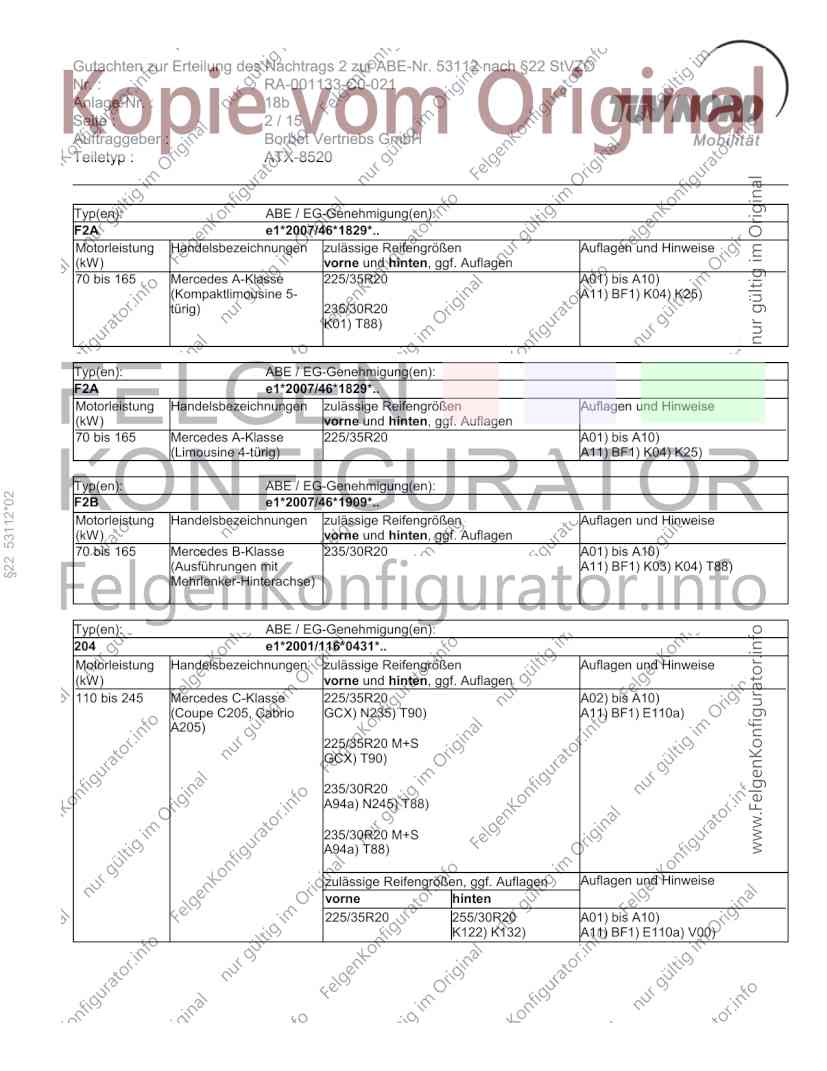

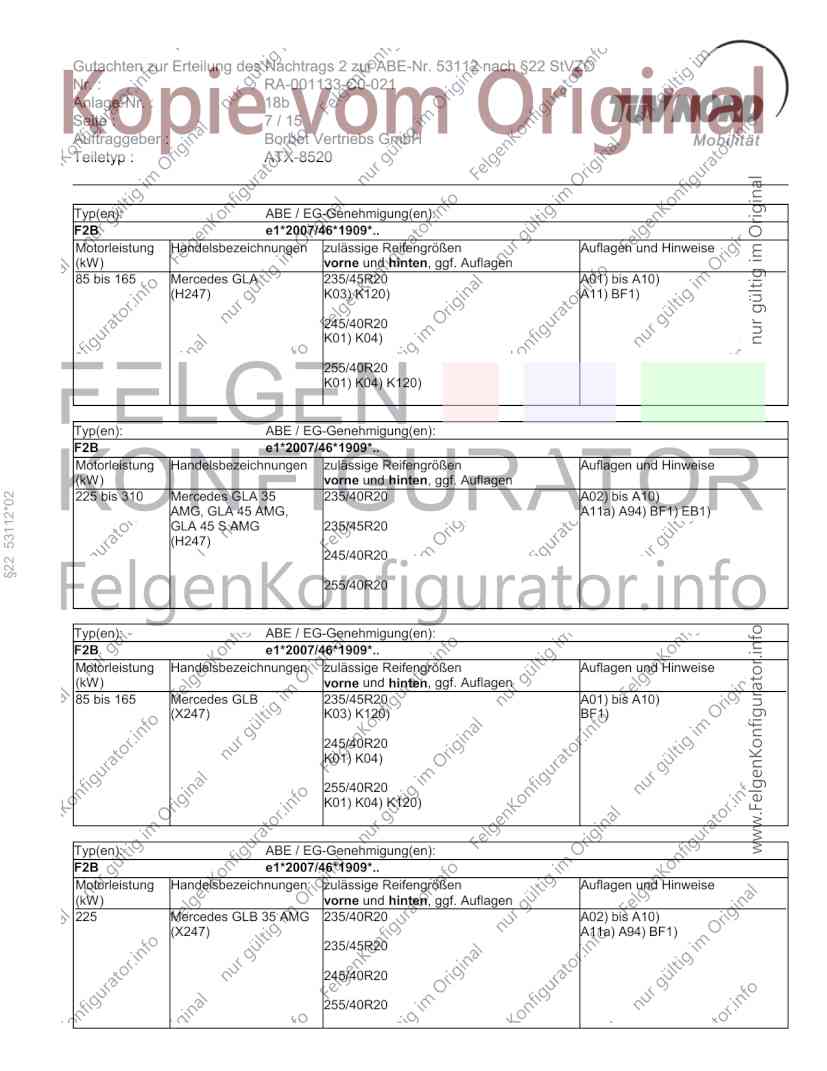

Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 53112 nach §22 StVZO
Nr. : RA-001133-C0-021
Anlage-Nr. : 18b
Seite : 1 / 15
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : ATX-8520
Technische Daten, Kurzfassung
Raddaten
Radtyp: ATX-8520
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: Borbet Vertriebs GmbH
Montageposition: Vorder-und Hinterachse
Radausführung: Lk 112
Radausführungskennz.: Lk 112
Radgröße: 8½Jx20H2
Rad-Einpresstiefe: 45 mm
Lochkreisdurchmesser: 112 mm
§22 53112*02
Lochzahl: 5
Mittenlochdurchmesser: 66,50 mm
Zentrierart: Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: *) 760 kg
Reifenabrollumfang: 2200 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: MERCEDES
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Radschraube, Kegel 60°, Gewinde M14x1,5, 5255-0 130 Nm
Schaftlänge 28,5 mm
BF2 1+2 Radschraube, Kegel 60°, Gewinde M14x1,5, 5255-0 150 Nm
Schaftlänge 28,5 mm
BF3 1+2 Radschraube, Kegel 60°, Gewinde M14x1,5, 5284 150 Nm
Schaftlänge 30 mm
BF4 1+2 Radschraube, Kegel 60°, Gewinde M14x1,5, 5253 175 Nm
Schaftlänge 33 mm
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 53112 nach §22 StVZO
Nr. : RA-001133-C0-021
Anlage-Nr. : 18b
Seite : 2 / 15
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : ATX-8520
Typ(en): ABE / EG-Genehmigung(en):
F2A e1*2007/46*1829*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
70 bis 165 Mercedes A-Klasse 225/35R20 A01) bis A10)
(Kompaktlimousine 5- A11) BF1) K04) K25)
türig) 235/30R20
K01) T88)
Typ(en): ABE / EG-Genehmigung(en):
F2A e1*2007/46*1829*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
70 bis 165 Mercedes A-Klasse 225/35R20 A01) bis A10)
(Limousine 4-türig) A11) BF1) K04) K25)
Typ(en): ABE / EG-Genehmigung(en):
§22 53112*02
F2B e1*2007/46*1909*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
70 bis 165 Mercedes B-Klasse 235/30R20 A01) bis A10)
(Ausführungen mit A11) BF1) K03) K04) T88)
Mehrlenker-Hinterachse)
Typ(en): ABE / EG-Genehmigung(en):
204 e1*2001/116*0431*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 245 Mercedes C-Klasse 225/35R20 A02) bis A10)
(Coupe C205, Cabrio GCX) N235) T90) A11) BF1) E110a)
A205)
225/35R20 M+S
GCX) T90)
235/30R20
A94a) N245) T88)
235/30R20 M+S
A94a) T88)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/35R20 255/30R20 A01) bis A10)
K122) K132) A11) BF1) E110a) V00)
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 53112 nach §22 StVZO
Nr. : RA-001133-C0-021
Anlage-Nr. : 18b
Seite : 3 / 15
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : ATX-8520
Typ(en): ABE / EG-Genehmigung(en):
204 e1*2001/116*0431*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 245 Mercedes C-Klasse 225/35R20 A02) bis A10)
(Limousine, W205) GH1) N235) T90) A11) BF1) E103)
225/35R20 M+S
GH1) T90)
235/30R20
A01) K01) N245) T88)
235/30R20 M+S
A01) K01) T88)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
§22 53112*02
225/35R20 255/30R20 A01) bis A10)
K04) K122) T92) A11) BF1) E103) GB6) V00)
Typ(en): ABE / EG-Genehmigung(en):
204K e1*2001/116*0457*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 245 Mercedes C-Klasse 225/35R20 A02) bis A10)
(Kombi, S205) N235) A11) BF1) E103) GCX) T90)
225/35R20 M+S
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/35R20 255/30R20 A01) bis A10)
K04) K122) T92) A11) BF1) E103) GCU) V00)
Typ(en): ABE / EG-Genehmigung(en):
R2CS e1*2018/858*00017*..
R2CW e1*2018/858*00016*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
300 Mercedes C43 AMG 245/35R20 A01) bis A10)
Limousine, Kombi BF2) K143)
255/35R20
G01) K03) K04)
Typ(en): ABE / EG-Genehmigung(en):
F2CLA e1*2007/46*1912*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
225 Mercedes CLA 35 AMG 245/30R20 A01) bis A10)
(Limousine, Kombi) BF1) K01) K04) K14)
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 53112 nach §22 StVZO
Nr. : RA-001133-C0-021
Anlage-Nr. : 18b
Seite : 4 / 15
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : ATX-8520
Typ(en): ABE / EG-Genehmigung(en):
F2CLA e1*2007/46*1912*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
285 bis 310 Mercedes CLA 45 245/30R20 A02) bis A10)
AMG , CLA AMG 45 S BF1) EB1) N255)
(Limousine, Kombi)
Typ(en): ABE / EG-Genehmigung(en):
R1EC e1*2007/46*1666*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 bis 220 Mercedes E-Klasse 225/35R20 A02) bis A10)
(Coupe, Cabrio; A94) T90) A11) BF3)
Ausführungen mit
kleinsten Serienreifen 235/35R20
§22 53112*02
ab 225/..) A94) T92)
245/30R20
A94) T90)
245/35R20
A94)
255/30R20
A94) T92)
255/35R20
A94a)
Typ(en): ABE / EG-Genehmigung(en):
R1EC e1*2007/46*1666*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 bis 270 Mercedes E-Klasse 245/30R20 A02) bis A10)
(Coupe, Cabrio; A94) N255) T90) A11) BF3) EB2)
Ausführungen mit
kleinsten Serienreifen 245/35R20
ab 245/..) A94) N255)
255/30R20
A94) N265) T92)
255/35R20
A94a) N265)
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 53112 nach §22 StVZO
Nr. : RA-001133-C0-021
Anlage-Nr. : 18b
Seite : 5 / 15
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : ATX-8520
Typ(en): ABE / EG-Genehmigung(en):
212 e1*2001/116*0501*..
212G e1*2007/46*0484*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 225 Mercedes E-Klasse 235/30R20 A02) bis A10)
(W212, Limousine, A11) BF1) E111) EB3) T88)
Ausführungen mit
kleinsten Serienreifen in
16Zoll)
Typ(en): ABE / EG-Genehmigung(en):
212 e1*2001/116*0501*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 270 Mercedes E-Klasse 235/35R20 A02) bis A10)
(W213, Limousine) A94) N245) T92) A11) BF2) E111a) EB2) EB4)
EB5) ER1)
§22 53112*02
245/35R20
N255) T95)
255/30R20
A94) N265) T92)
255/35R20
GEE) N265) T97)
HL 245/35R20
N255)
HL 255/35R20
GEE) N265)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/35R20 255/30R20 A02) bis A10)
N235) T90) A94) N265) T92) A11) BF2) E111a) EB2) EB4)
EB5) ER1) V00)
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 53112 nach §22 StVZO
Nr. : RA-001133-C0-021
Anlage-Nr. : 18b
Seite : 6 / 15
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : ATX-8520
Typ(en): ABE / EG-Genehmigung(en):
R1ES e1*2007/46*1560*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 270 Mercedes E-Klasse 245/35R20 A02) bis A10)
(S213, Kombi) N255) T95) A11) BF3) EB2) EB4) EB5) ER1)
255/35R20
GEE) N265) T97)
HL 245/35R20
N255) T98)
HL 255/35R20
GEE) N265)
Typ(en): ABE / EG-Genehmigung(en):
F2B e1*2007/46*1909*..
§22 53112*02
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
80 bis 139 Mercedes EQA, EQB 235/40R20 A01) bis A10)
K04) T96) BF2) ER1) K01)
235/45R20
K04) K120)
245/40R20
K04)
255/40R20
K02) K120)
Typ(en): ABE / EG-Genehmigung(en):
245G e1*2001/116*0470*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
80 bis 155 Mercedes GLA 235/35R20 A02) bis A10)
BF1)
245/35R20
Typ(en): ABE / EG-Genehmigung(en):
245G e1*2001/116*0470*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
265 bis 280 Mercedes GLA45 AMG 245/35R20 A02) bis A10)
BF1)
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 53112 nach §22 StVZO
Nr. : RA-001133-C0-021
Anlage-Nr. : 18b
Seite : 7 / 15
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : ATX-8520
Typ(en): ABE / EG-Genehmigung(en):
F2B e1*2007/46*1909*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 165 Mercedes GLA 235/45R20 A01) bis A10)
(H247) K03) K120) A11) BF1)
245/40R20
K01) K04)
255/40R20
K01) K04) K120)
Typ(en): ABE / EG-Genehmigung(en):
F2B e1*2007/46*1909*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
§22 53112*02
225 bis 310 Mercedes GLA 35 235/40R20 A02) bis A10)
AMG, GLA 45 AMG, A11a) A94) BF1) EB1)
GLA 45 S AMG 235/45R20
(H247)
245/40R20
255/40R20
Typ(en): ABE / EG-Genehmigung(en):
F2B e1*2007/46*1909*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 165 Mercedes GLB 235/45R20 A01) bis A10)
(X247) K03) K120) BF1)
245/40R20
K01) K04)
255/40R20
K01) K04) K120)
Typ(en): ABE / EG-Genehmigung(en):
F2B e1*2007/46*1909*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
225 Mercedes GLB 35 AMG 235/40R20 A02) bis A10)
(X247) A11a) A94) BF1)
235/45R20
245/40R20
255/40R20
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 53112 nach §22 StVZO
Nr. : RA-001133-C0-021
Anlage-Nr. : 18b
Seite : 8 / 15
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : ATX-8520
Typ(en): ABE / EG-Genehmigung(en):
204X e1*2001/116*0480*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 225 Mercedes GLK 235/40R20 A02) bis A10)
A94) BF1)
235/45R20
245/40R20
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
235/45R20 255/40R20 A01) bis A10)
A94a) K04) BF1) V00)
Typ(en): ABE / EG-Genehmigung(en):
639/2 e1*2007/46*0457*..
639/4 e1*2007/46*0458*..
§22 53112*02
639/5 e1*2007/46*0459*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
65 bis 176 Mercedes V-Klasse, 245/40R20 A01) bis A10)
Vito, Marco Polo BF4) E105) ER1) G01) K01)
(W 447, Ausführungen K04) K13) K25) K123) K124) T99)
mit Serienbereifung bis
18Zoll; 2WD und 4WD)
Typ(en): ABE / EG-Genehmigung(en):
639/2 e1*2007/46*0457*..
639/4 e1*2007/46*0458*..
639/5 e1*2007/46*0459*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
75 bis 176 Mercedes V-Klasse, 245/40R20 A01) bis A10)
Vito, Marco Polo BF4) E105) ER1) K01) K04)
(W 447, Ausführungen K13) K25) K123) K124) T99)
mit kleinster
Serienbereifung
in19Zoll; 2WD und 4WD)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 53112 nach §22 StVZO
Nr. : RA-001133-C0-021
Anlage-Nr. : 18b

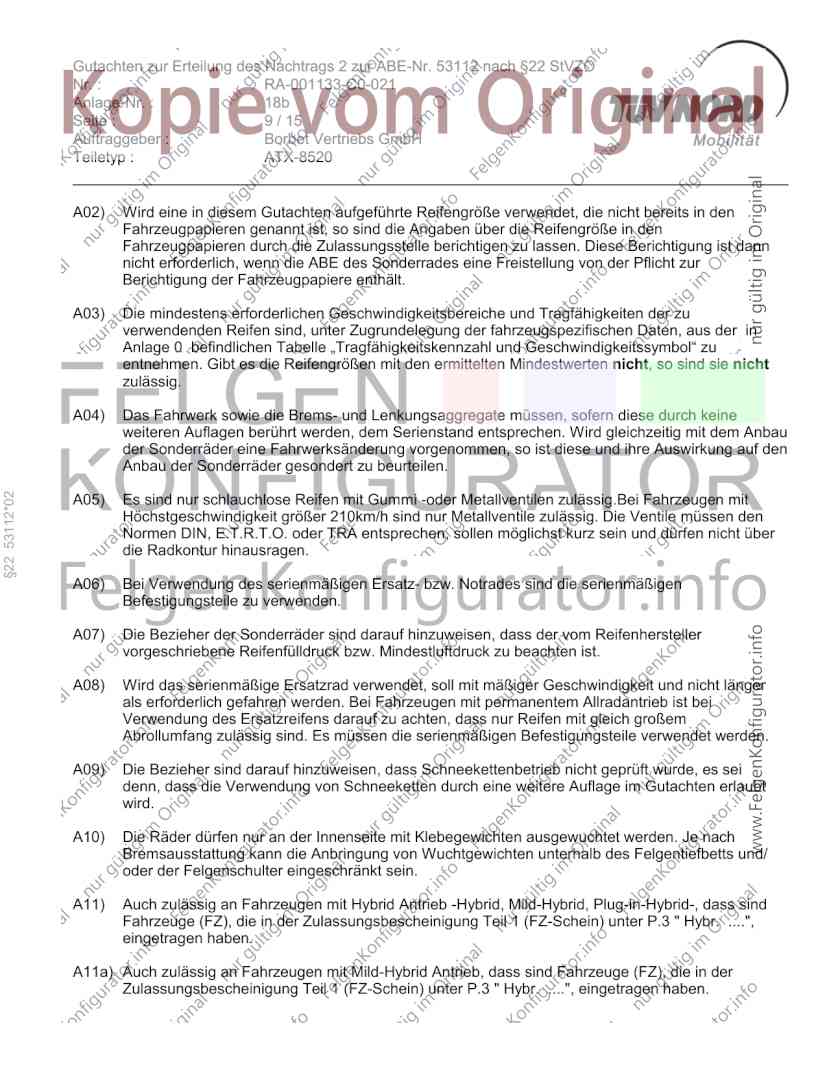

Seite : 9 / 15
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : ATX-8520
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann
nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der in
Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie nicht
zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem Anbau
der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre Auswirkung auf den
Anbau der Sonderräder gesondert zu beurteilen.
§22 53112*02
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen mit
Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht über
die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts und/
oder der Felgenschulter eingeschränkt sein.
A11) Auch zulässig an Fahrzeugen mit Hybrid Antrieb -Hybrid, Mild-Hybrid, Plug-in-Hybrid-, dass sind
Fahrzeuge (FZ), die in der Zulassungsbescheinigung Teil 1 (FZ-Schein) unter P.3 " Hybr. ....",
eingetragen haben.
A11a) Auch zulässig an Fahrzeugen mit Mild-Hybrid Antrieb, dass sind Fahrzeuge (FZ), die in der
Zulassungsbescheinigung Teil 1 (FZ-Schein) unter P.3 " Hybr. ....", eingetragen haben.
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 53112 nach §22 StVZO
Nr. : RA-001133-C0-021
Anlage-Nr. : 18b

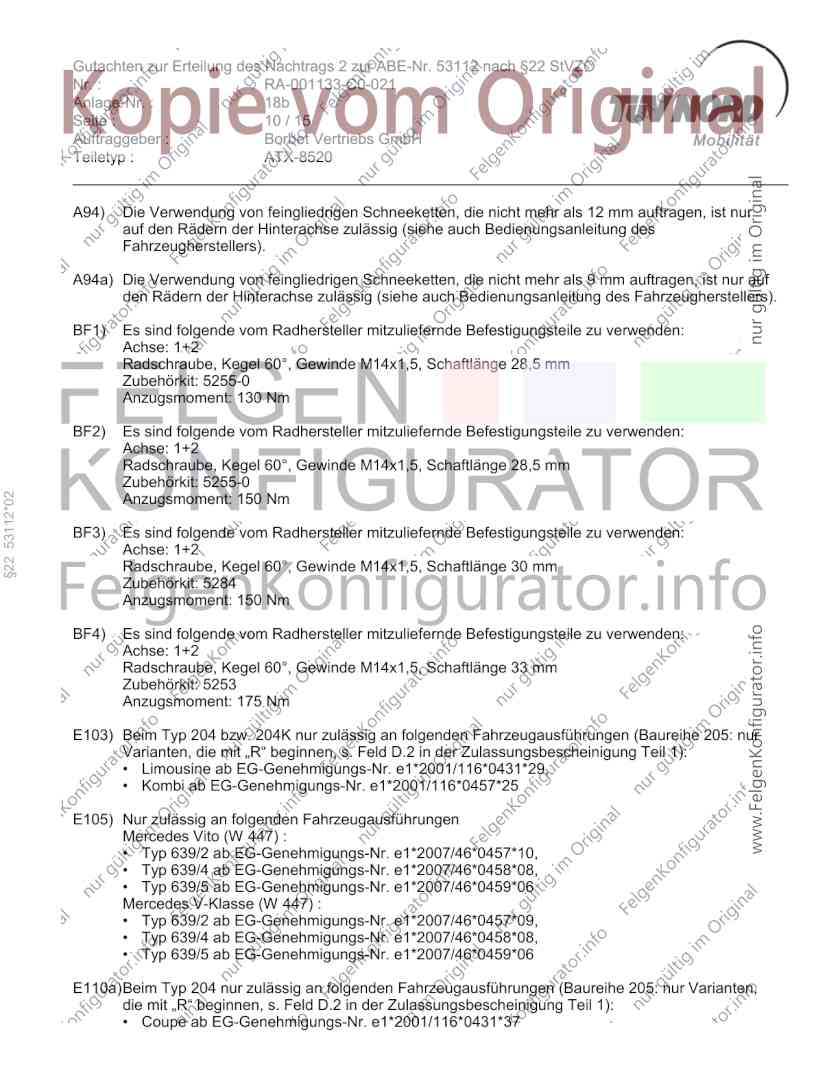

Seite : 10 / 15
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : ATX-8520
A94) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur
auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A94a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur auf
den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des Fahrzeugherstellers).
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 28,5 mm
Zubehörkit: 5255-0
Anzugsmoment: 130 Nm
BF2) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 28,5 mm
Zubehörkit: 5255-0
§22 53112*02
Anzugsmoment: 150 Nm
BF3) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 30 mm
Zubehörkit: 5284
Anzugsmoment: 150 Nm
BF4) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 33 mm
Zubehörkit: 5253
Anzugsmoment: 175 Nm
E103) Beim Typ 204 bzw. 204K nur zulässig an folgenden Fahrzeugausführungen (Baureihe 205: nur
Varianten, die mit „R“ beginnen, s. Feld D.2 in der Zulassungsbescheinigung Teil 1):
• Limousine ab EG-Genehmigungs-Nr. e1*2001/116*0431*29,
• Kombi ab EG-Genehmigungs-Nr. e1*2001/116*0457*25
E105) Nur zulässig an folgenden Fahrzeugausführungen
Mercedes Vito (W 447) :
• Typ 639/2 ab EG-Genehmigungs-Nr. e1*2007/46*0457*10,
• Typ 639/4 ab EG-Genehmigungs-Nr. e1*2007/46*0458*08,
• Typ 639/5 ab EG-Genehmigungs-Nr. e1*2007/46*0459*06
Mercedes V-Klasse (W 447) :
• Typ 639/2 ab EG-Genehmigungs-Nr. e1*2007/46*0457*09,
• Typ 639/4 ab EG-Genehmigungs-Nr. e1*2007/46*0458*08,
• Typ 639/5 ab EG-Genehmigungs-Nr. e1*2007/46*0459*06
E110a)Beim Typ 204 nur zulässig an folgenden Fahrzeugausführungen (Baureihe 205: nur Varianten,
die mit „R“ beginnen, s. Feld D.2 in der Zulassungsbescheinigung Teil 1):
• Coupe ab EG-Genehmigungs-Nr. e1*2001/116*0431*37
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 53112 nach §22 StVZO
Nr. : RA-001133-C0-021
Anlage-Nr. : 18b

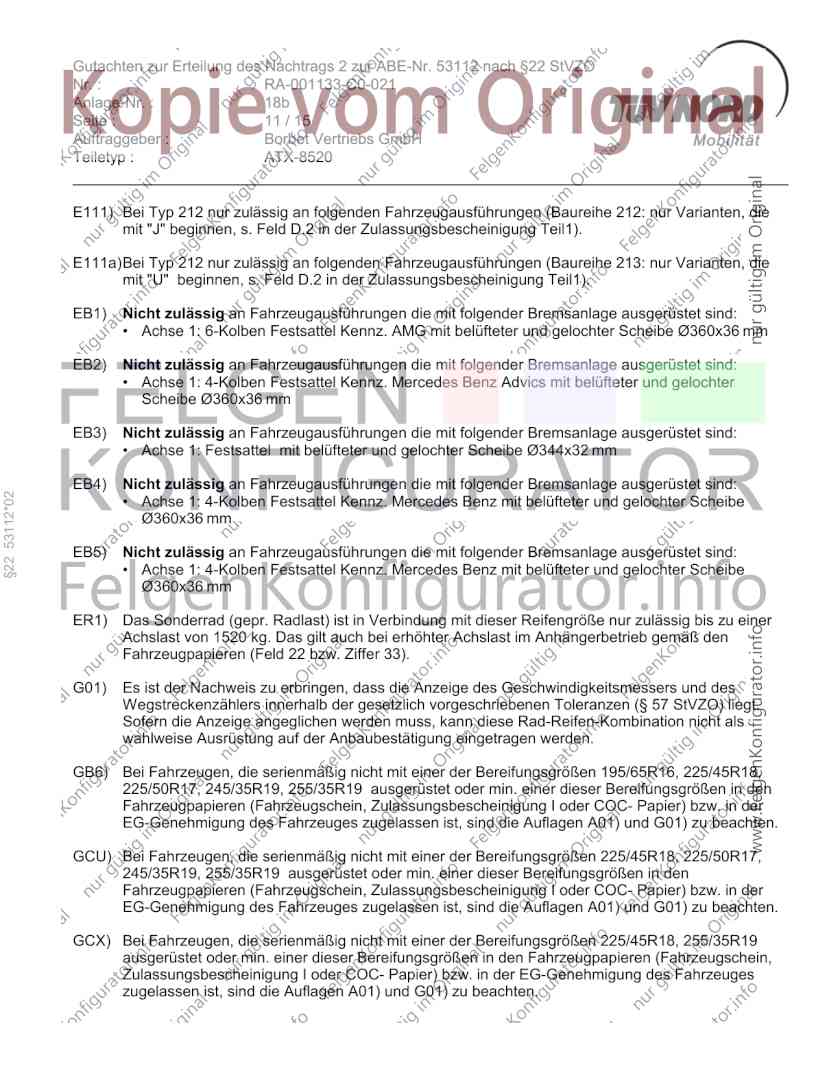

Seite : 11 / 15
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : ATX-8520
E111) Bei Typ 212 nur zulässig an folgenden Fahrzeugausführungen (Baureihe 212: nur Varianten, die
mit "J" beginnen, s. Feld D.2 in der Zulassungsbescheinigung Teil1).
E111a)Bei Typ 212 nur zulässig an folgenden Fahrzeugausführungen (Baureihe 213: nur Varianten, die
mit "U" beginnen, s. Feld D.2 in der Zulassungsbescheinigung Teil1).
EB1) Nicht zulässig an Fahrzeugausführungen die mit folgender Bremsanlage ausgerüstet sind:
• Achse 1: 6-Kolben Festsattel Kennz. AMG mit belüfteter und gelochter Scheibe Ø360x36 mm
EB2) Nicht zulässig an Fahrzeugausführungen die mit folgender Bremsanlage ausgerüstet sind:
• Achse 1: 4-Kolben Festsattel Kennz. Mercedes Benz Advics mit belüfteter und gelochter
Scheibe Ø360x36 mm
EB3) Nicht zulässig an Fahrzeugausführungen die mit folgender Bremsanlage ausgerüstet sind:
• Achse 1: Festsattel mit belüfteter und gelochter Scheibe Ø344x32 mm
EB4) Nicht zulässig an Fahrzeugausführungen die mit folgender Bremsanlage ausgerüstet sind:
§22 53112*02
• Achse 1: 4-Kolben Festsattel Kennz. Mercedes Benz mit belüfteter und gelochter Scheibe
Ø360x36 mm
EB5) Nicht zulässig an Fahrzeugausführungen die mit folgender Bremsanlage ausgerüstet sind:
• Achse 1: 4-Kolben Festsattel Kennz. Mercedes Benz mit belüfteter und gelochter Scheibe
Ø360x36 mm
ER1) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
Achslast von 1520 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb gemäß den
Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO) liegt.
Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination nicht als
wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
GB6) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 195/65R16, 225/45R18,
225/50R17, 245/35R19, 255/35R19 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der
EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
GCU) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 225/45R18, 225/50R17,
245/35R19, 255/35R19 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der
EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
GCX) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 225/45R18, 255/35R19
ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges
zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 53112 nach §22 StVZO
Nr. : RA-001133-C0-021
Anlage-Nr. : 18b

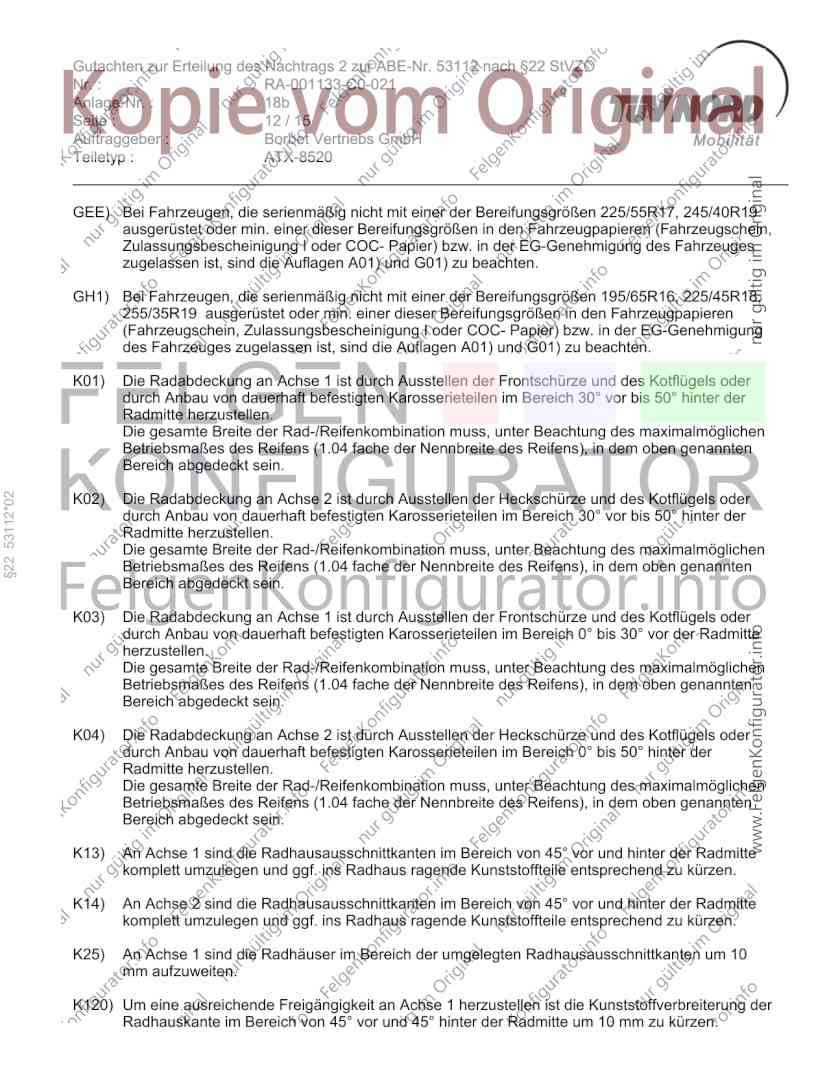

Seite : 12 / 15
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : ATX-8520
GEE) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 225/55R17, 245/40R19
ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges
zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
GH1) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 195/65R16, 225/45R18,
255/35R19 ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung
des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.

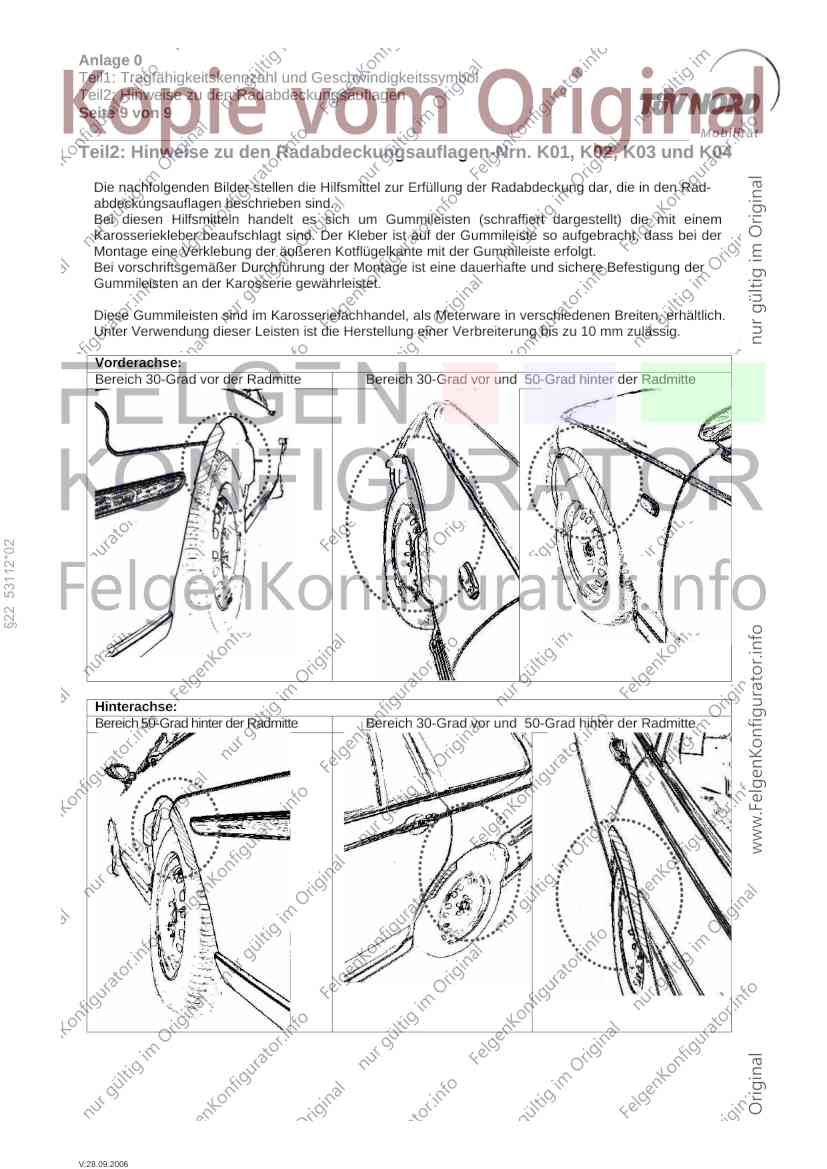

K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
§22 53112*02
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der Radmitte
herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K13) An Achse 1 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der Radmitte
komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile entsprechend zu kürzen.
K14) An Achse 2 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der Radmitte
komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile entsprechend zu kürzen.
K25) An Achse 1 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten um 10
mm aufzuweiten.
K120) Um eine ausreichende Freigängigkeit an Achse 1 herzustellen ist die Kunststoffverbreiterung der
Radhauskante im Bereich von 45° vor und 45° hinter der Radmitte um 10 mm zu kürzen.
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 53112 nach §22 StVZO
Nr. : RA-001133-C0-021
Anlage-Nr. : 18b

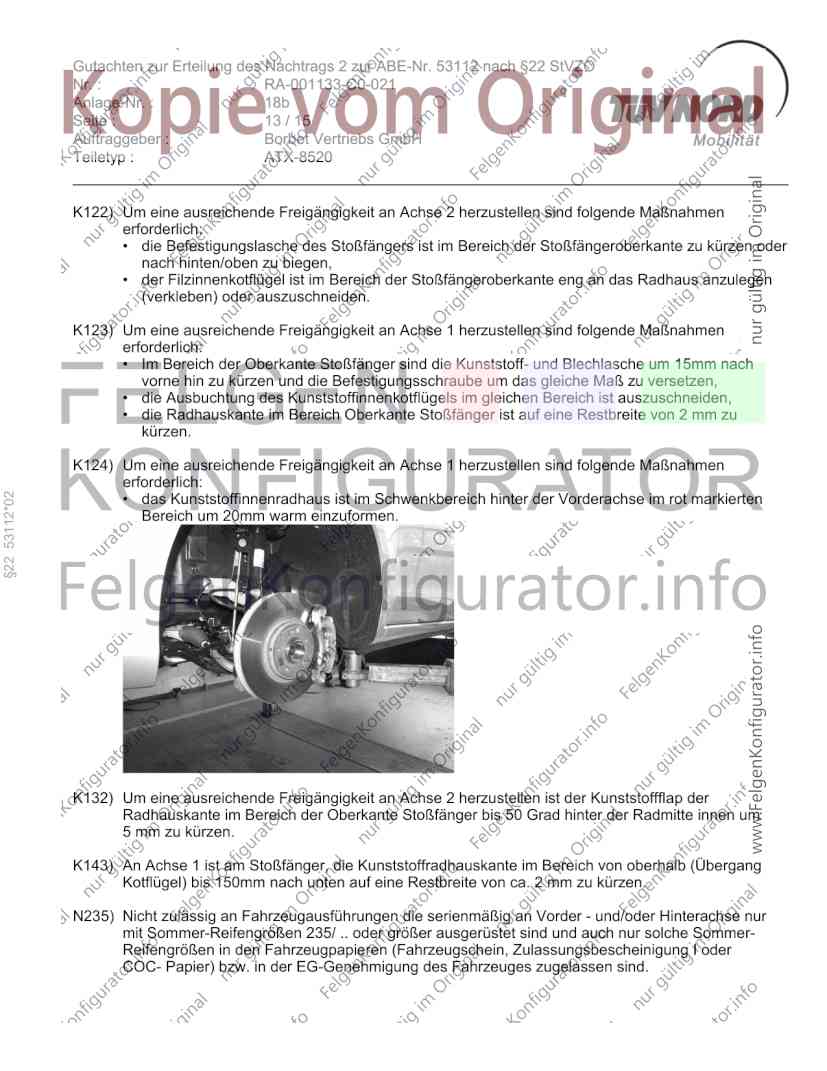

Seite : 13 / 15
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : ATX-8520
K122) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende Maßnahmen
erforderlich:
• die Befestigungslasche des Stoßfängers ist im Bereich der Stoßfängeroberkante zu kürzen oder
nach hinten/oben zu biegen,
• der Filzinnenkotflügel ist im Bereich der Stoßfängeroberkante eng an das Radhaus anzulegen
(verkleben) oder auszuschneiden.
K123) Um eine ausreichende Freigängigkeit an Achse 1 herzustellen sind folgende Maßnahmen
erforderlich:
• Im Bereich der Oberkante Stoßfänger sind die Kunststoff- und Blechlasche um 15mm nach
vorne hin zu kürzen und die Befestigungsschraube um das gleiche Maß zu versetzen,
• die Ausbuchtung des Kunststoffinnenkotflügels im gleichen Bereich ist auszuschneiden,
• die Radhauskante im Bereich Oberkante Stoßfänger ist auf eine Restbreite von 2 mm zu
kürzen.
K124) Um eine ausreichende Freigängigkeit an Achse 1 herzustellen sind folgende Maßnahmen
erforderlich:
§22 53112*02
• das Kunststoffinnenradhaus ist im Schwenkbereich hinter der Vorderachse im rot markierten
Bereich um 20mm warm einzuformen.
K132) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen ist der Kunststoffflap der
Radhauskante im Bereich der Oberkante Stoßfänger bis 50 Grad hinter der Radmitte innen um
5 mm zu kürzen.
K143) An Achse 1 ist am Stoßfänger, die Kunststoffradhauskante im Bereich von oberhalb (Übergang
Kotflügel) bis 150mm nach unten auf eine Restbreite von ca. 2 mm zu kürzen.
N235) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse nur
mit Sommer-Reifengrößen 235/ .. oder größer ausgerüstet sind und auch nur solche Sommer-
Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder
COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 53112 nach §22 StVZO
Nr. : RA-001133-C0-021
Anlage-Nr. : 18b
Seite : 14 / 15
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : ATX-8520

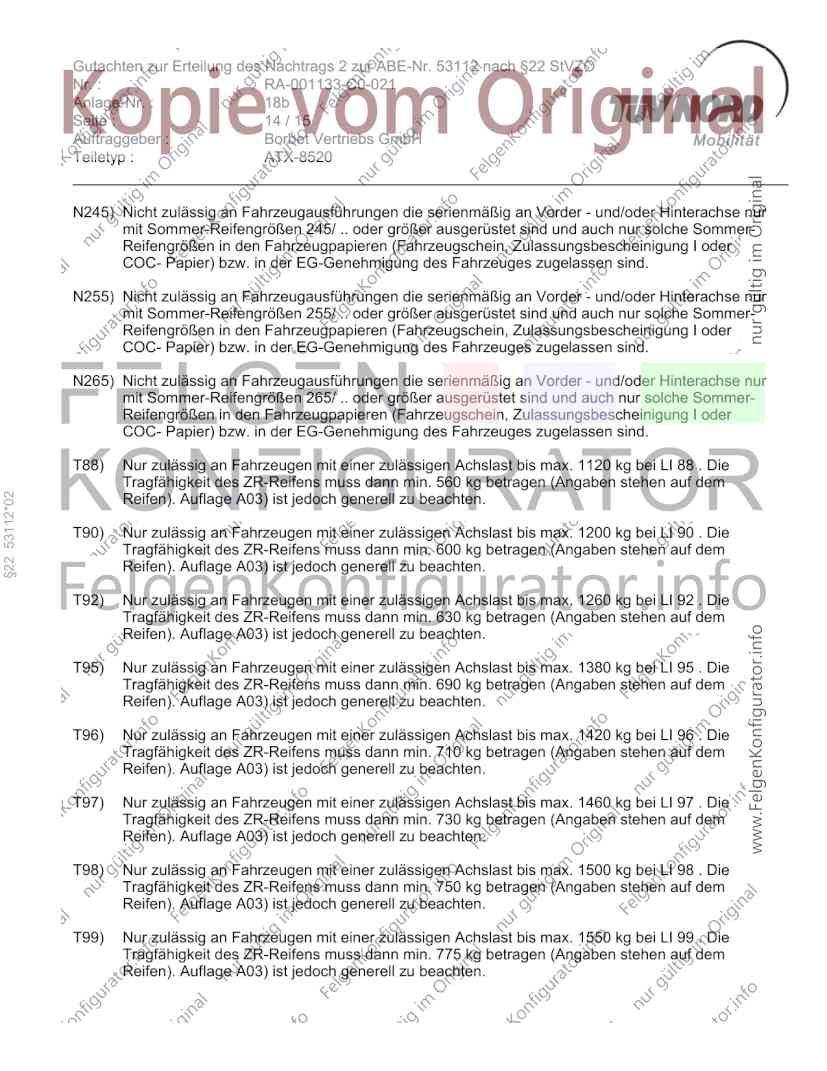

N245) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse nur
mit Sommer-Reifengrößen 245/ .. oder größer ausgerüstet sind und auch nur solche Sommer-
Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder
COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N255) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse nur
mit Sommer-Reifengrößen 255/ .. oder größer ausgerüstet sind und auch nur solche Sommer-
Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder
COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N265) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse nur
mit Sommer-Reifengrößen 265/ .. oder größer ausgerüstet sind und auch nur solche Sommer-
Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder
COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
T88) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1120 kg bei LI 88 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 560 kg betragen (Angaben stehen auf dem
§22 53112*02
Reifen). Auflage A03) ist jedoch generell zu beachten.
T90) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1200 kg bei LI 90 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 600 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T92) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1260 kg bei LI 92 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 630 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T95) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1380 kg bei LI 95 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 690 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T96) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1420 kg bei LI 96 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 710 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T97) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1460 kg bei LI 97 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 730 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T98) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1500 kg bei LI 98 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 750 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T99) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1550 kg bei LI 99 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 775 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 53112 nach §22 StVZO
Nr. : RA-001133-C0-021
Anlage-Nr. : 18b
Seite : 15 / 15
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : ATX-8520

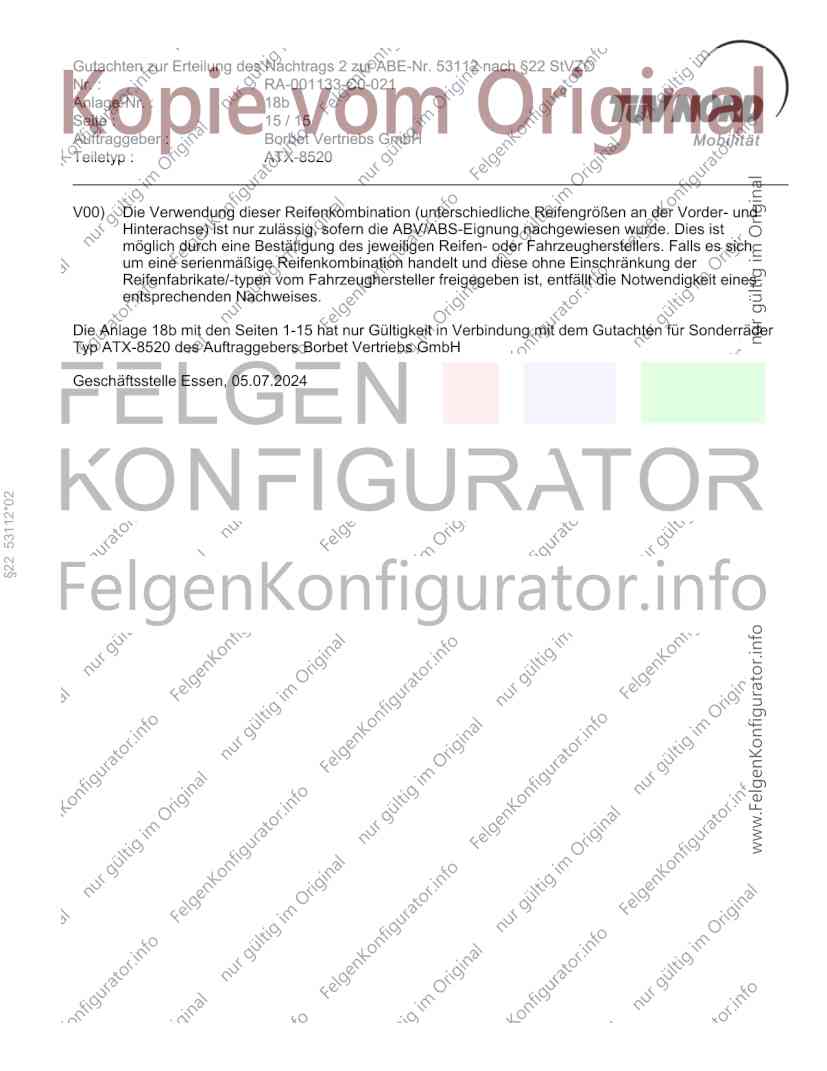

V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder- und
Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde. Dies ist
möglich durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers. Falls es sich
um eine serienmäßige Reifenkombination handelt und diese ohne Einschränkung der
Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt die Notwendigkeit eines
entsprechenden Nachweises.
Die Anlage 18b mit den Seiten 1-15 hat nur Gültigkeit in Verbindung mit dem Gutachten für Sonderräder
Typ ATX-8520 des Auftraggebers Borbet Vertriebs GmbH
Geschäftsstelle Essen, 05.07.2024
§22 53112*02
Anlage 0
Teil1: Tragfähigkeitskennzahl und Geschwindigkeitssymbol
Teil2: Hinweise zu den Radabdeckungsauflagen
Seite 9 von 9
Mo b i l i t ä t
Teil2: Hinweise zu den Radabdeckungsauflagen-Nrn. K01, K02, K03 und K04
Die nachfolgenden Bilder stellen die Hilfsmittel zur Erfüllung der Radabdeckung dar, die in den Rad-
abdeckungsauflagen beschrieben sind.
Bei diesen Hilfsmitteln handelt es sich um Gummileisten (schraffiert dargestellt) die mit einem
Karosseriekleber beaufschlagt sind. Der Kleber ist auf der Gummileiste so aufgebracht, dass bei der
Montage eine Verklebung der äußeren Kotflügelkante mit der Gummileiste erfolgt.
Bei vorschriftsgemäßer Durchführung der Montage ist eine dauerhafte und sichere Befestigung der
Gummileisten an der Karosserie gewährleistet.
Diese Gummileisten sind im Karosseriefachhandel, als Meterware in verschiedenen Breiten, erhältlich.
Unter Verwendung dieser Leisten ist die Herstellung einer Verbreiterung bis zu 10 mm zulässig.
Vorderachse:
Bereich 30-Grad vor der Radmitte Bereich 30-Grad vor und 50-Grad hinter der Radmitte
§22 53112*02
Hinterachse:
Bereich 50-Grad hinter der Radmitte Bereich 30-Grad vor und 50-Grad hinter der Radmitte
V:28.09.2006
