Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 51331 nach §22 StVZO
Nr. : RA-000930-E0-021
Anlage-Nr. : AB1e

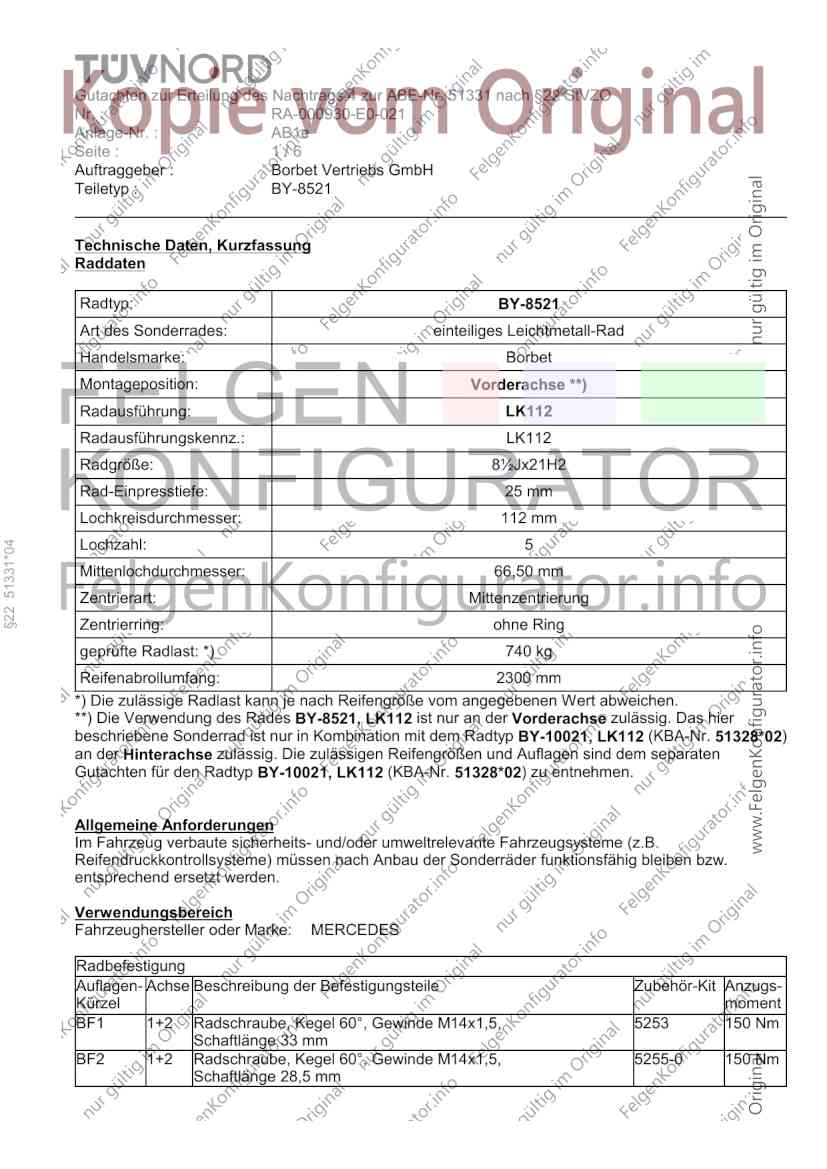

Seite : 1/6
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : BY-8521
Technische Daten, Kurzfassung
Raddaten
Radtyp: BY-8521
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: Borbet
Montageposition: Vorderachse **)
Radausführung: LK112
Radausführungskennz.: LK112
Radgröße: 8½Jx21H2
Rad-Einpresstiefe: 25 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
§22 51331*04
Mittenlochdurchmesser: 66,50 mm
Zentrierart: Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: *) 740 kg
Reifenabrollumfang: 2300 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
**) Die Verwendung des Rades BY-8521, LK112 ist nur an der Vorderachse zulässig. Das hier
beschriebene Sonderrad ist nur in Kombination mit dem Radtyp BY-10021, LK112 (KBA-Nr. 51328*02)
an der Hinterachse zulässig. Die zulässigen Reifengrößen und Auflagen sind dem separaten
Gutachten für den Radtyp BY-10021, LK112 (KBA-Nr. 51328*02) zu entnehmen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: MERCEDES
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Radschraube, Kegel 60°, Gewinde M14x1,5, 5253 150 Nm
Schaftlänge 33 mm
BF2 1+2 Radschraube, Kegel 60°, Gewinde M14x1,5, 5255-0 150 Nm
Schaftlänge 28,5 mm
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 51331 nach §22 StVZO
Nr. : RA-000930-E0-021
Anlage-Nr. : AB1e

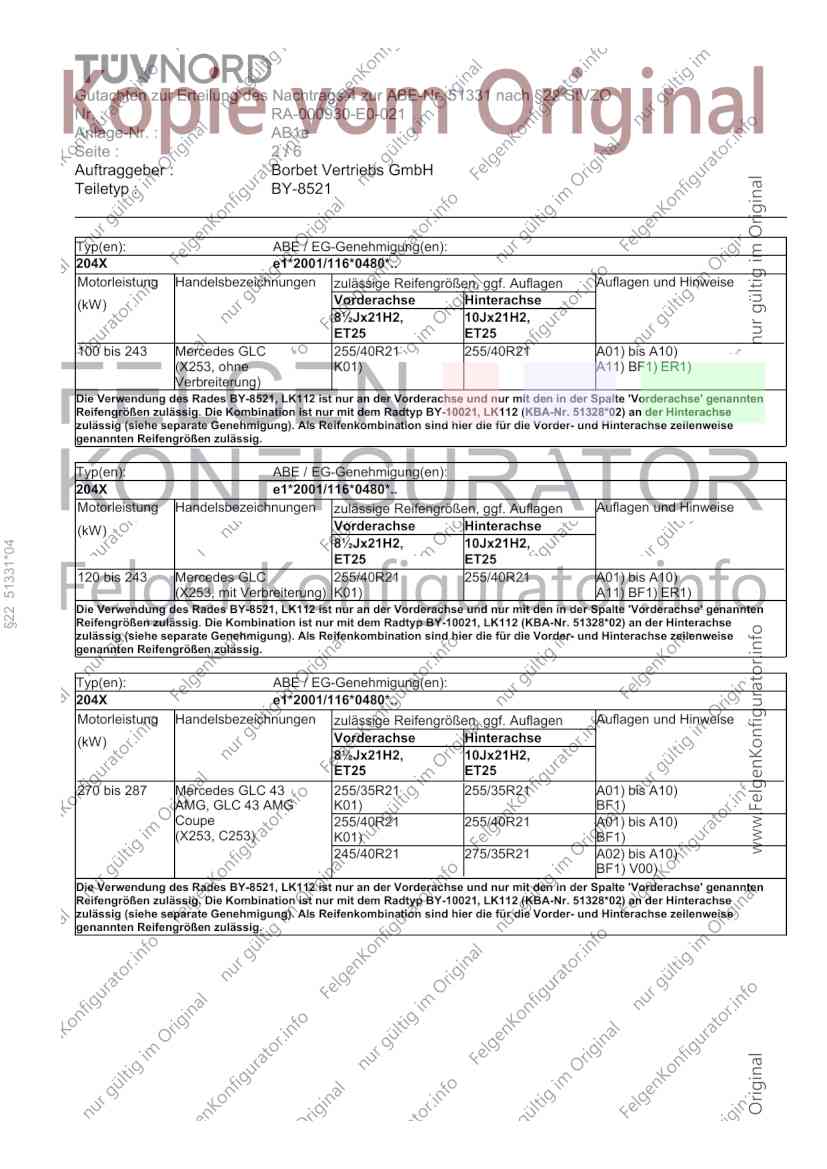

Seite : 2/6
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : BY-8521
Typ(en): ABE / EG-Genehmigung(en):
204X e1*2001/116*0480*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8½Jx21H2, 10Jx21H2,
ET25 ET25
100 bis 243 Mercedes GLC 255/40R21 255/40R21 A01) bis A10)
(X253, ohne K01) A11) BF1) ER1)
Verbreiterung)
Die Verwendung des Rades BY-8521, LK112 ist nur an der Vorderachse und nur mit den in der Spalte 'Vorderachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp BY-10021, LK112 (KBA-Nr. 51328*02) an der Hinterachse
zulässig (siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.
Typ(en): ABE / EG-Genehmigung(en):
204X e1*2001/116*0480*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8½Jx21H2, 10Jx21H2,
§22 51331*04
ET25 ET25
120 bis 243 Mercedes GLC 255/40R21 255/40R21 A01) bis A10)
(X253, mit Verbreiterung) K01) A11) BF1) ER1)
Die Verwendung des Rades BY-8521, LK112 ist nur an der Vorderachse und nur mit den in der Spalte 'Vorderachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp BY-10021, LK112 (KBA-Nr. 51328*02) an der Hinterachse
zulässig (siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.
Typ(en): ABE / EG-Genehmigung(en):
204X e1*2001/116*0480*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8½Jx21H2, 10Jx21H2,
ET25 ET25
270 bis 287 Mercedes GLC 43 255/35R21 255/35R21 A01) bis A10)
AMG, GLC 43 AMG K01) BF1)
Coupe 255/40R21 255/40R21 A01) bis A10)
(X253, C253) K01) BF1)
245/40R21 275/35R21 A02) bis A10)
BF1) V00)
Die Verwendung des Rades BY-8521, LK112 ist nur an der Vorderachse und nur mit den in der Spalte 'Vorderachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp BY-10021, LK112 (KBA-Nr. 51328*02) an der Hinterachse
zulässig (siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 51331 nach §22 StVZO
Nr. : RA-000930-E0-021
Anlage-Nr. : AB1e

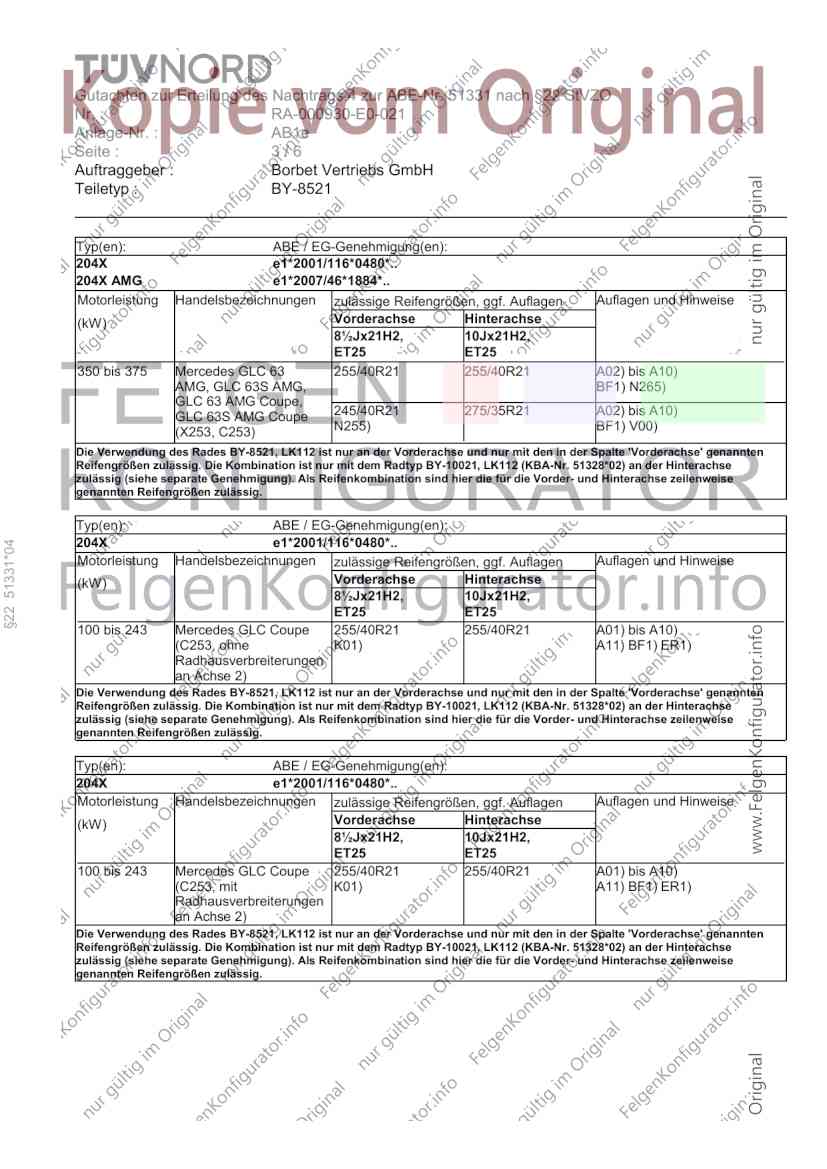

Seite : 3/6
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : BY-8521
Typ(en): ABE / EG-Genehmigung(en):
204X e1*2001/116*0480*..
204X AMG e1*2007/46*1884*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8½Jx21H2, 10Jx21H2,
ET25 ET25
350 bis 375 Mercedes GLC 63 255/40R21 255/40R21 A02) bis A10)
AMG, GLC 63S AMG, BF1) N265)
GLC 63 AMG Coupe,
GLC 63S AMG Coupe 245/40R21 275/35R21 A02) bis A10)
(X253, C253) N255) BF1) V00)
Die Verwendung des Rades BY-8521, LK112 ist nur an der Vorderachse und nur mit den in der Spalte 'Vorderachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp BY-10021, LK112 (KBA-Nr. 51328*02) an der Hinterachse
zulässig (siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.
Typ(en): ABE / EG-Genehmigung(en):
204X e1*2001/116*0480*..
§22 51331*04
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8½Jx21H2, 10Jx21H2,
ET25 ET25
100 bis 243 Mercedes GLC Coupe 255/40R21 255/40R21 A01) bis A10)
(C253, ohne K01) A11) BF1) ER1)
Radhausverbreiterungen
an Achse 2)
Die Verwendung des Rades BY-8521, LK112 ist nur an der Vorderachse und nur mit den in der Spalte 'Vorderachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp BY-10021, LK112 (KBA-Nr. 51328*02) an der Hinterachse
zulässig (siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.
Typ(en): ABE / EG-Genehmigung(en):
204X e1*2001/116*0480*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8½Jx21H2, 10Jx21H2,
ET25 ET25
100 bis 243 Mercedes GLC Coupe 255/40R21 255/40R21 A01) bis A10)
(C253, mit K01) A11) BF1) ER1)
Radhausverbreiterungen
an Achse 2)
Die Verwendung des Rades BY-8521, LK112 ist nur an der Vorderachse und nur mit den in der Spalte 'Vorderachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp BY-10021, LK112 (KBA-Nr. 51328*02) an der Hinterachse
zulässig (siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 51331 nach §22 StVZO
Nr. : RA-000930-E0-021
Anlage-Nr. : AB1e

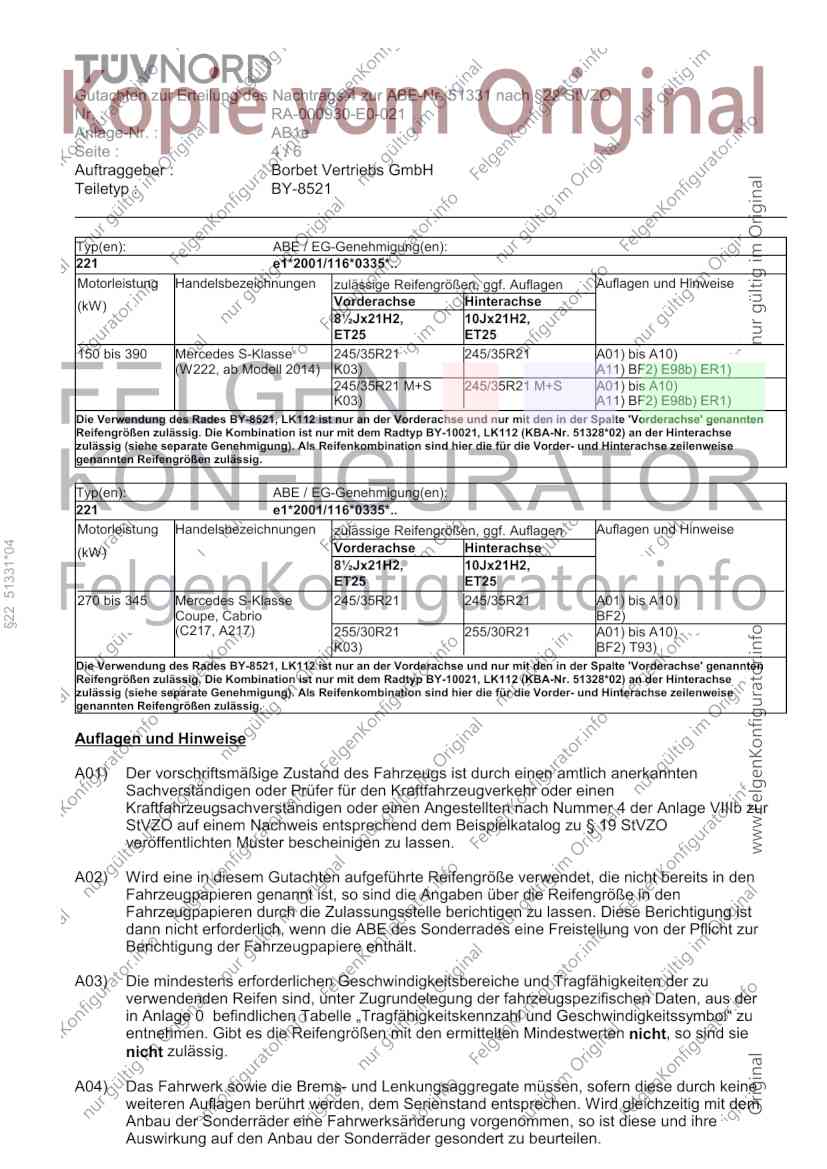

Seite : 4/6
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : BY-8521
Typ(en): ABE / EG-Genehmigung(en):
221 e1*2001/116*0335*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8½Jx21H2, 10Jx21H2,
ET25 ET25
150 bis 390 Mercedes S-Klasse 245/35R21 245/35R21 A01) bis A10)
(W222, ab Modell 2014) K03) A11) BF2) E98b) ER1)
245/35R21 M+S 245/35R21 M+S A01) bis A10)
K03) A11) BF2) E98b) ER1)
Die Verwendung des Rades BY-8521, LK112 ist nur an der Vorderachse und nur mit den in der Spalte 'Vorderachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp BY-10021, LK112 (KBA-Nr. 51328*02) an der Hinterachse
zulässig (siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.
Typ(en): ABE / EG-Genehmigung(en):
221 e1*2001/116*0335*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
§22 51331*04
(kW) Vorderachse Hinterachse
8½Jx21H2, 10Jx21H2,
ET25 ET25
270 bis 345 Mercedes S-Klasse 245/35R21 245/35R21 A01) bis A10)
Coupe, Cabrio BF2)
(C217, A217) 255/30R21 255/30R21 A01) bis A10)
K03) BF2) T93)
Die Verwendung des Rades BY-8521, LK112 ist nur an der Vorderachse und nur mit den in der Spalte 'Vorderachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp BY-10021, LK112 (KBA-Nr. 51328*02) an der Hinterachse
zulässig (siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 51331 nach §22 StVZO
Nr. : RA-000930-E0-021
Anlage-Nr. : AB1e

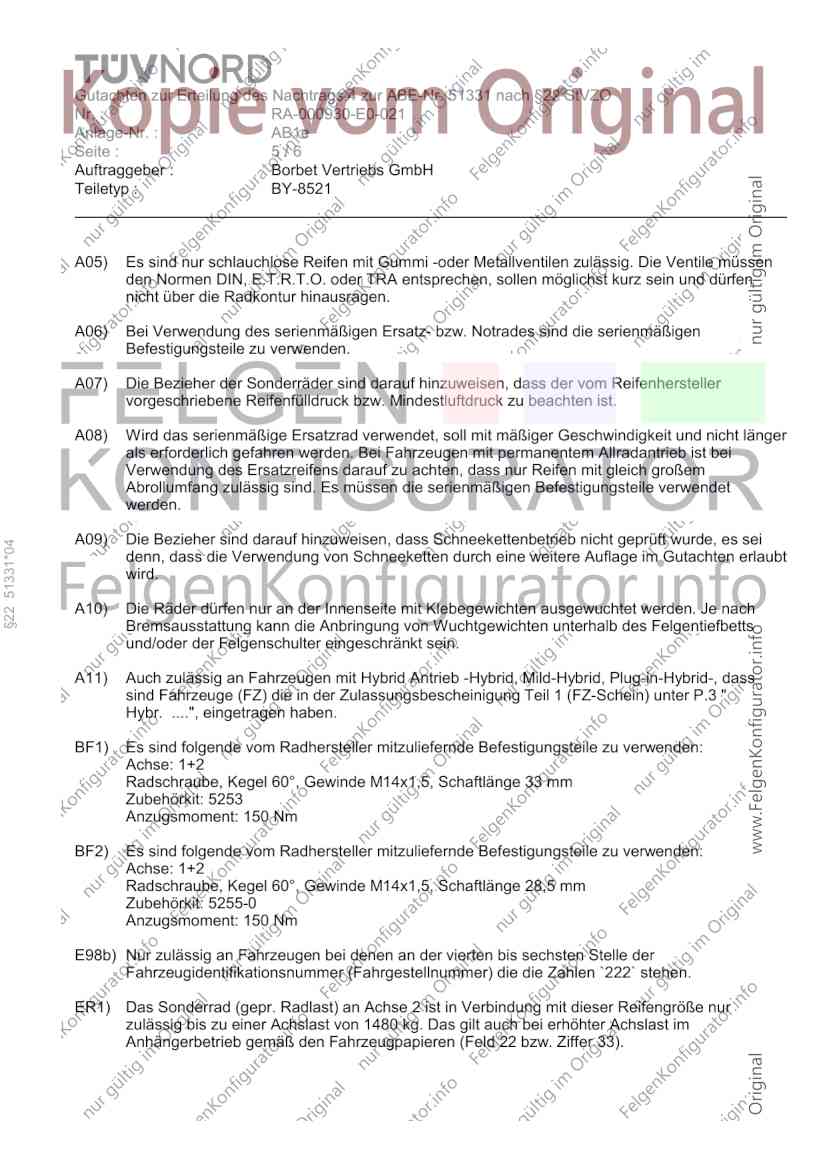

Seite : 5/6
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : BY-8521
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile müssen
den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen
nicht über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
§22 51331*04
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts
und/oder der Felgenschulter eingeschränkt sein.
A11) Auch zulässig an Fahrzeugen mit Hybrid Antrieb -Hybrid, Mild-Hybrid, Plug-in-Hybrid-, dass
sind Fahrzeuge (FZ) die in der Zulassungsbescheinigung Teil 1 (FZ-Schein) unter P.3 "
Hybr. ....", eingetragen haben.
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 33 mm
Zubehörkit: 5253
Anzugsmoment: 150 Nm
BF2) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 28,5 mm
Zubehörkit: 5255-0
Anzugsmoment: 150 Nm
E98b) Nur zulässig an Fahrzeugen bei denen an der vierten bis sechsten Stelle der
Fahrzeugidentifikationsnummer (Fahrgestellnummer) die die Zahlen `222` stehen.
ER1) Das Sonderrad (gepr. Radlast) an Achse 2 ist in Verbindung mit dieser Reifengröße nur
zulässig bis zu einer Achslast von 1480 kg. Das gilt auch bei erhöhter Achslast im
Anhängerbetrieb gemäß den Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 51331 nach §22 StVZO
Nr. : RA-000930-E0-021
Anlage-Nr. : AB1e

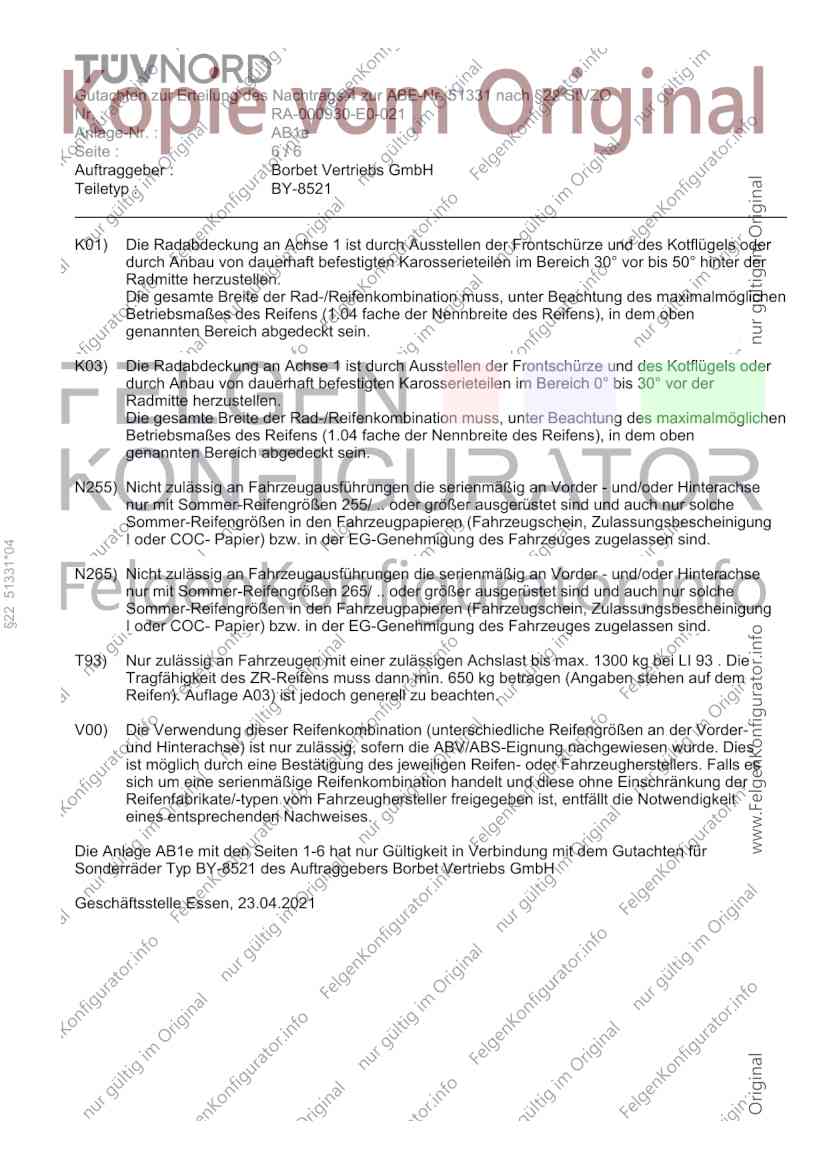

Seite : 6/6
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : BY-8521
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
N255) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 255/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
§22 51331*04
N265) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 265/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
T93) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1300 kg bei LI 93 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 650 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder-
und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde. Dies
ist möglich durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers. Falls es
sich um eine serienmäßige Reifenkombination handelt und diese ohne Einschränkung der
Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt die Notwendigkeit
eines entsprechenden Nachweises.
Die Anlage AB1e mit den Seiten 1-6 hat nur Gültigkeit in Verbindung mit dem Gutachten für
Sonderräder Typ BY-8521 des Auftraggebers Borbet Vertriebs GmbH
Geschäftsstelle Essen, 23.04.2021
Anlage 0
Teil1: Tragfähigkeitskennzahl und Geschwindigkeitssymbol
Teil2: Hinweise zu den Radabdeckungsauflagen
Seite 9 von 9
Teil2: Hinweise zu den Radabdeckungsauflagen-Nrn. K01, K02, K03 und K04
Die nachfolgenden Bilder stellen die Hilfsmittel zur Erfüllung der Radabdeckung dar, die in den Rad-
abdeckungsauflagen beschrieben sind.
Bei diesen Hilfsmitteln handelt es sich um Gummileisten (schraffiert dargestellt) die mit einem
Karosseriekleber beaufschlagt sind. Der Kleber ist auf der Gummileiste so aufgebracht, dass bei der
Montage eine Verklebung der äußeren Kotflügelkante mit der Gummileiste erfolgt.
Bei vorschriftsgemäßer Durchführung der Montage ist eine dauerhafte und sichere Befestigung der
Gummileisten an der Karosserie gewährleistet.
Diese Gummileisten sind im Karosseriefachhandel, als Meterware in verschiedenen Breiten, erhältlich.
Unter Verwendung dieser Leisten ist die Herstellung einer Verbreiterung bis zu 10 mm zulässig.
Vorderachse:
Bereich 30-Grad vor der Radmitte Bereich 30-Grad vor und 50-Grad hinter der Radmitte
§22 51331*04
Hinterachse:
Bereich 50-Grad hinter der Radmitte Bereich 30-Grad vor und 50-Grad hinter der Radmitte
V:23.10.2024
