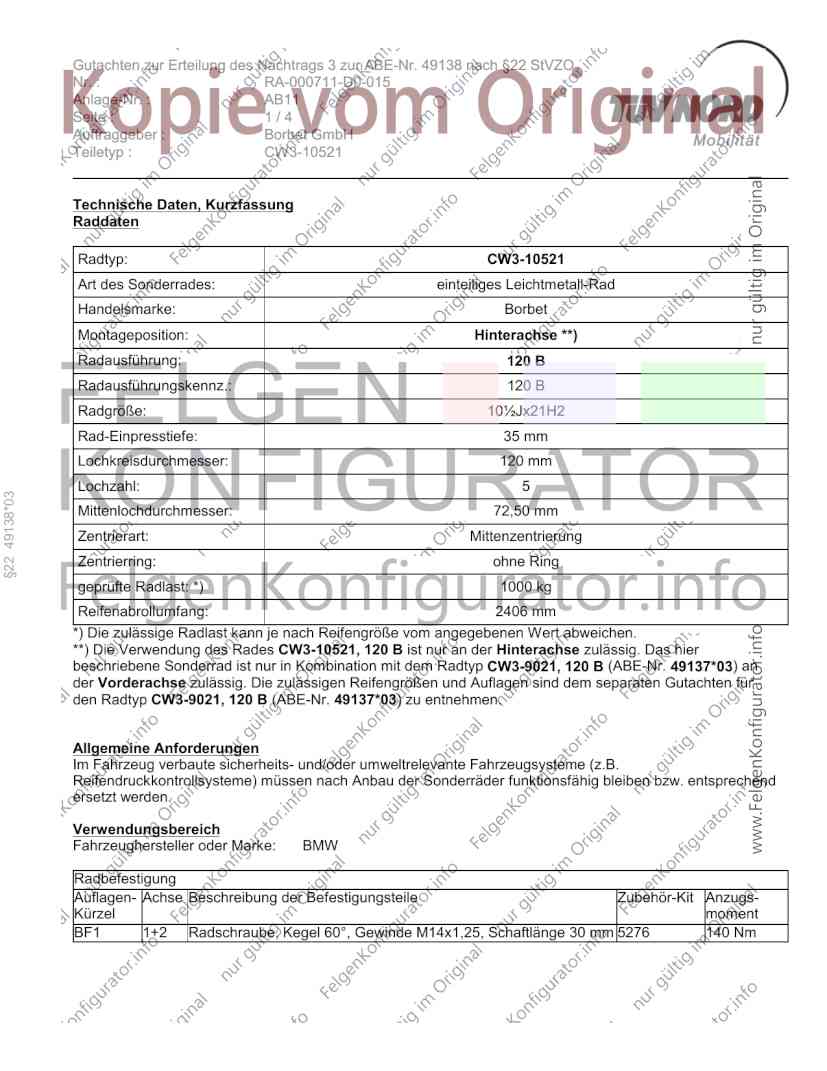

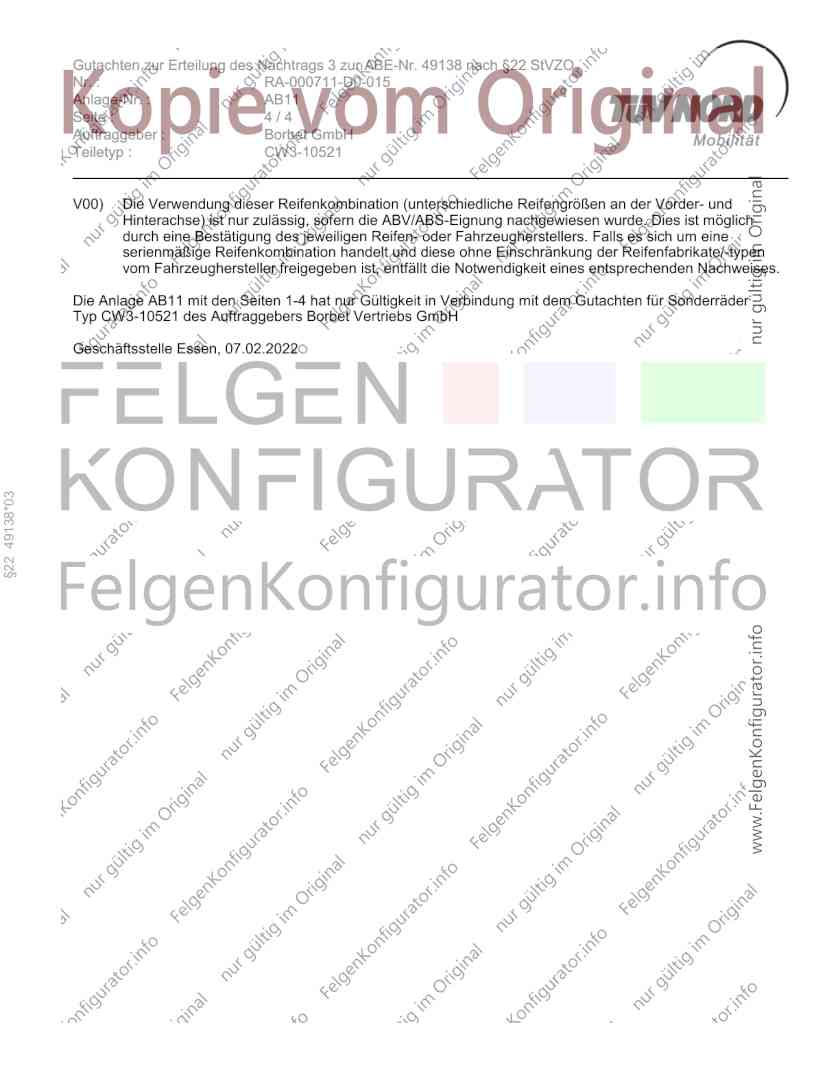

Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 49138 nach §22 StVZO
Nr. : RA-000711-D0-015
Anlage-Nr. : AB11
Seite : 1/4
Auftraggeber : Borbet GmbH
Teiletyp : CW3-10521
Technische Daten, Kurzfassung
Raddaten
Radtyp: CW3-10521
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: Borbet
Montageposition: Hinterachse **)
Radausführung: 120 B
Radausführungskennz.: 120 B
Radgröße: 10½Jx21H2
Rad-Einpresstiefe: 35 mm
Lochkreisdurchmesser: 120 mm
Lochzahl: 5
§22 49138*03
Mittenlochdurchmesser: 72,50 mm
Zentrierart: Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: *) 1000 kg
Reifenabrollumfang: 2406 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
**) Die Verwendung des Rades CW3-10521, 120 B ist nur an der Hinterachse zulässig. Das hier
beschriebene Sonderrad ist nur in Kombination mit dem Radtyp CW3-9021, 120 B (ABE-Nr. 49137*03) an
der Vorderachse zulässig. Die zulässigen Reifengrößen und Auflagen sind dem separaten Gutachten für
den Radtyp CW3-9021, 120 B (ABE-Nr. 49137*03) zu entnehmen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: BMW
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Radschraube, Kegel 60°, Gewinde M14x1,25, Schaftlänge 30 mm 5276 140 Nm
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 49138 nach §22 StVZO
Nr. : RA-000711-D0-015
Anlage-Nr. : AB11
Seite : 2/4
Auftraggeber : Borbet GmbH
Teiletyp : CW3-10521
Typ(en): ABE / EG-Genehmigung(en):
X3 e1*2007/46*0512*..
X-N1 e1*2007/46*0454*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
9Jx21H2, ET40 10½Jx21H2, ET35
100 bis 210 BMW X3, X4 245/35R21 275/30R21 A01) bis A10)
(kleinste Serienradgröße K02) K80) M00) BF1) V00)
17Zoll) 245/35R21 285/30R21 A01) bis A10)
K02) K80) BF1) V00)
255/30R21 295/25R21 A01) bis A10)
K02) K80) BF1) V00)
Die Verwendung des Rades CW3-10521, 120 B ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp CW3-9021, 120 B (ABE-Nr. 49137*03) an der Vorderachse zulässig (siehe
separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise genannten Reifengrößen zulässig.
Typ(en): ABE / EG-Genehmigung(en):
X3 e1*2007/46*0512*..
§22 49138*03
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
9Jx21H2, ET40 10½Jx21H2, ET35
225 bis 265 BMW X3, X4 245/35R21 275/30R21 A01) bis A10)
(kleinste Serienradgröße K02) K80) M00) BF1) V00)
18Zoll) 245/35R21 285/30R21 A01) bis A10)
K02) K80) BF1) V00)
255/30R21 295/25R21 A01) bis A10)
K02) K80) BF1) V00)
Die Verwendung des Rades CW3-10521, 120 B ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp CW3-9021, 120 B (ABE-Nr. 49137*03) an der Vorderachse zulässig (siehe
separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise genannten Reifengrößen zulässig.
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren
durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich, wenn
die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der Fahrzeugpapiere
enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu verwendenden
Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der in Anlage 0
befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu entnehmen. Gibt es
die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie nicht zulässig.
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 49138 nach §22 StVZO
Nr. : RA-000711-D0-015
Anlage-Nr. : AB11
Seite : 3/4
Auftraggeber : Borbet GmbH
Teiletyp : CW3-10521
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine weiteren
Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem Anbau der
Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre Auswirkung auf den
Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht über die
Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen Befestigungsteile
zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei Verwendung
des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem Abrollumfang zulässig sind.
Es müssen die serienmäßigen Befestigungsteile verwendet werden.
§22 49138*03
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei denn,
dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts und/oder
der Felgenschulter eingeschränkt sein.
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kegel 60°, Gewinde M14x1,25, Schaftlänge 30 mm
Zubehörkit: 5276
Anzugsmoment: 140 Nm
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der Radmitte
herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K80) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende Maßnahmen erforderlich:
• die hinter der Kunststoffverbreiterung befindliche Blech- Radhauskante ist im Bereich von Tür-
Oberkante bis zur Stoßfängeroberkante umzulegen,
• die Kunststoffverbreiterung ist in diesem Bereich entsprechend der umgelegten Radhauskante zu
kürzen,
• der Filzinnenkotflügel ist in diesem Bereich hinter die umgelegte Blech- Radhauskante zu klemmen.
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen Felgengröße
nach der ETRTO Norm nicht freigegeben. Für das verwendete Reifenfabrikat/-typ ist die Montierbarkeit
des Reifens auf der hier beschriebenen Felgengröße durch eine Bestätigung des jeweiligen
Reifenherstellers nachzuweisen.
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 49138 nach §22 StVZO
Nr. : RA-000711-D0-015
Anlage-Nr. : AB11
Seite : 4/4
Auftraggeber : Borbet GmbH
Teiletyp : CW3-10521
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder- und
Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde. Dies ist möglich
durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers. Falls es sich um eine
serienmäßige Reifenkombination handelt und diese ohne Einschränkung der Reifenfabrikate/-typen
vom Fahrzeughersteller freigegeben ist, entfällt die Notwendigkeit eines entsprechenden Nachweises.
Die Anlage AB11 mit den Seiten 1-4 hat nur Gültigkeit in Verbindung mit dem Gutachten für Sonderräder
Typ CW3-10521 des Auftraggebers Borbet Vertriebs GmbH
Geschäftsstelle Essen, 07.02.2022
§22 49138*03
