Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 49138 nach §22 StVZO
Nr. : RA-000711-D0-015
Anlage-Nr. : AB14a
Seite : 1/4
Auftraggeber : Borbet GmbH
Teiletyp : CW3-10521

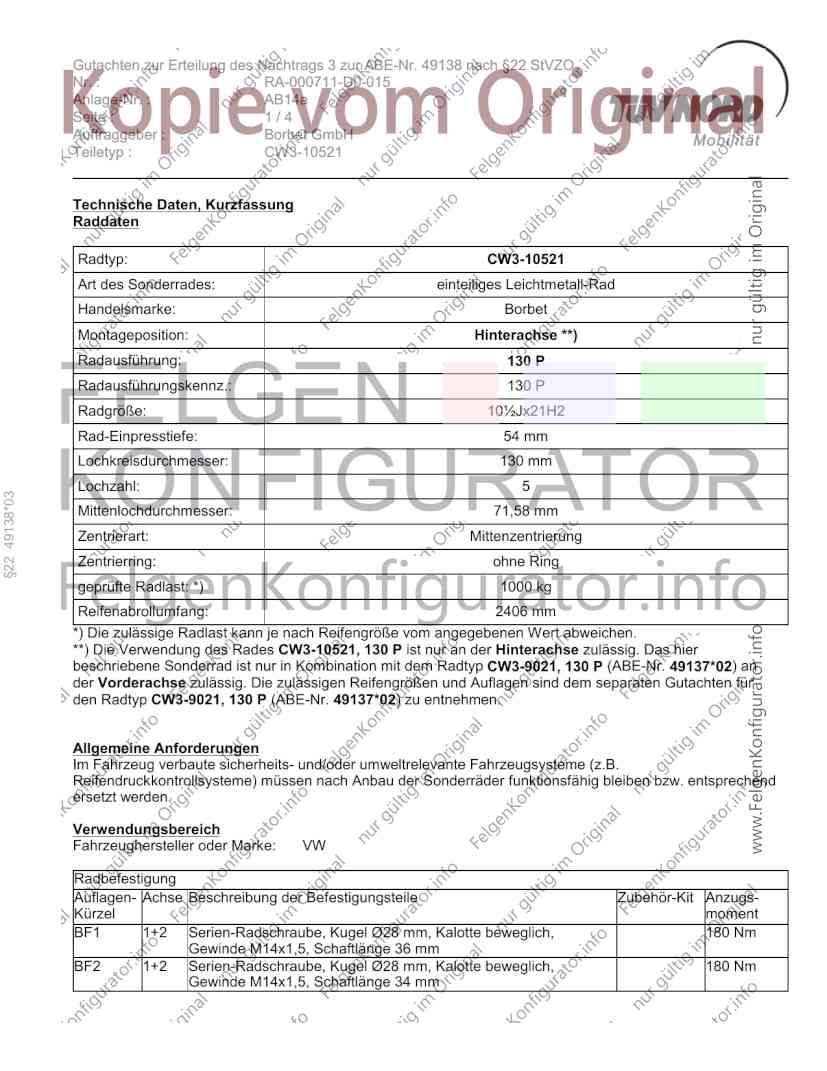

Technische Daten, Kurzfassung
Raddaten
Radtyp: CW3-10521
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: Borbet
Montageposition: Hinterachse **)
Radausführung: 130 P
Radausführungskennz.: 130 P
Radgröße: 10½Jx21H2
Rad-Einpresstiefe: 54 mm
Lochkreisdurchmesser: 130 mm
Lochzahl: 5
§22 49138*03
Mittenlochdurchmesser: 71,58 mm
Zentrierart: Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: *) 1000 kg
Reifenabrollumfang: 2406 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
**) Die Verwendung des Rades CW3-10521, 130 P ist nur an der Hinterachse zulässig. Das hier
beschriebene Sonderrad ist nur in Kombination mit dem Radtyp CW3-9021, 130 P (ABE-Nr. 49137*02) an
der Vorderachse zulässig. Die zulässigen Reifengrößen und Auflagen sind dem separaten Gutachten für
den Radtyp CW3-9021, 130 P (ABE-Nr. 49137*02) zu entnehmen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: VW
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Serien-Radschraube, Kugel Ø28 mm, Kalotte beweglich, 180 Nm
Gewinde M14x1,5, Schaftlänge 36 mm
BF2 1+2 Serien-Radschraube, Kugel Ø28 mm, Kalotte beweglich, 180 Nm
Gewinde M14x1,5, Schaftlänge 34 mm
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 49138 nach §22 StVZO
Nr. : RA-000711-D0-015
Anlage-Nr. : AB14a
Seite : 2/4
Auftraggeber : Borbet GmbH
Teiletyp : CW3-10521

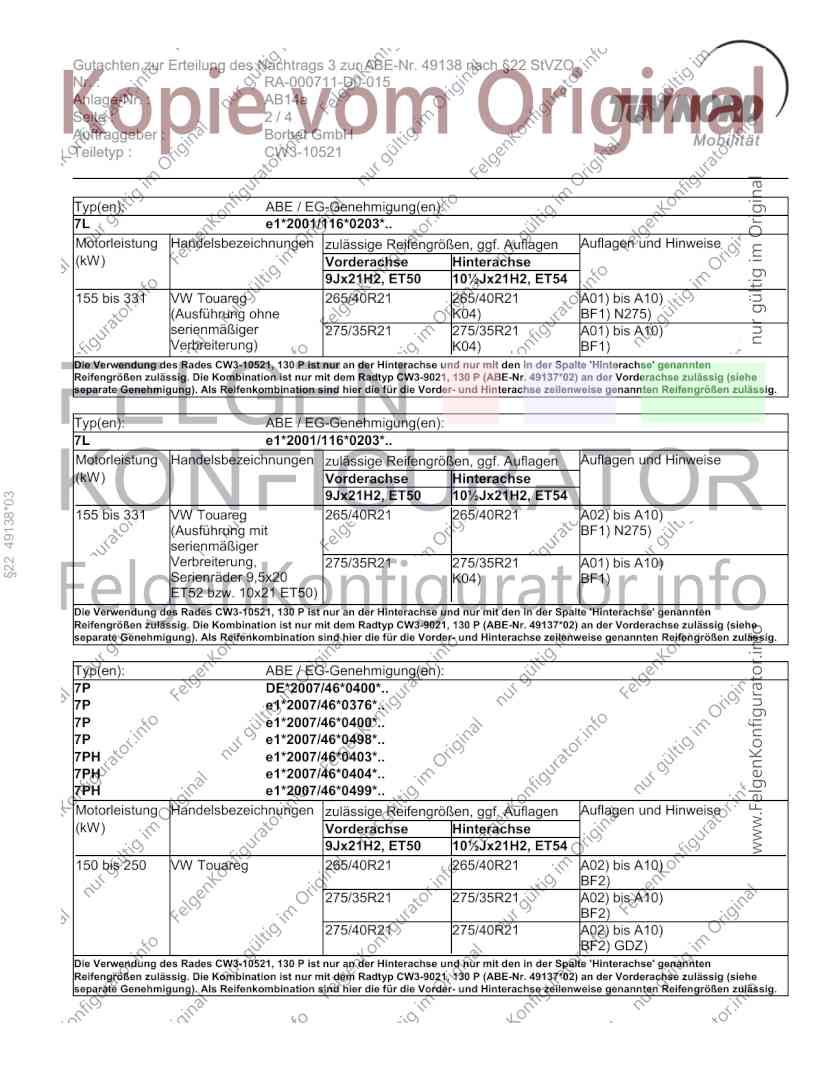

Typ(en): ABE / EG-Genehmigung(en):
7L e1*2001/116*0203*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
9Jx21H2, ET50 10½Jx21H2, ET54
155 bis 331 VW Touareg 265/40R21 265/40R21 A01) bis A10)
(Ausführung ohne K04) BF1) N275)
serienmäßiger 275/35R21 275/35R21 A01) bis A10)
Verbreiterung) K04) BF1)
Die Verwendung des Rades CW3-10521, 130 P ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp CW3-9021, 130 P (ABE-Nr. 49137*02) an der Vorderachse zulässig (siehe
separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise genannten Reifengrößen zulässig.
Typ(en): ABE / EG-Genehmigung(en):
7L e1*2001/116*0203*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
9Jx21H2, ET50 10½Jx21H2, ET54
§22 49138*03
155 bis 331 VW Touareg 265/40R21 265/40R21 A02) bis A10)
(Ausführung mit BF1) N275)
serienmäßiger
Verbreiterung, 275/35R21 275/35R21 A01) bis A10)
Serienräder 9,5x20 K04) BF1)
ET52 bzw. 10x21 ET50)
Die Verwendung des Rades CW3-10521, 130 P ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp CW3-9021, 130 P (ABE-Nr. 49137*02) an der Vorderachse zulässig (siehe
separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise genannten Reifengrößen zulässig.
Typ(en): ABE / EG-Genehmigung(en):
7P DE*2007/46*0400*..
7P e1*2007/46*0376*..
7P e1*2007/46*0400*..
7P e1*2007/46*0498*..
7PH e1*2007/46*0403*..
7PH e1*2007/46*0404*..
7PH e1*2007/46*0499*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
9Jx21H2, ET50 10½Jx21H2, ET54
150 bis 250 VW Touareg 265/40R21 265/40R21 A02) bis A10)
BF2)
275/35R21 275/35R21 A02) bis A10)
BF2)
275/40R21 275/40R21 A02) bis A10)
BF2) GDZ)
Die Verwendung des Rades CW3-10521, 130 P ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp CW3-9021, 130 P (ABE-Nr. 49137*02) an der Vorderachse zulässig (siehe
separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise genannten Reifengrößen zulässig.
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 49138 nach §22 StVZO
Nr. : RA-000711-D0-015
Anlage-Nr. : AB14a
Seite : 3/4
Auftraggeber : Borbet GmbH
Teiletyp : CW3-10521

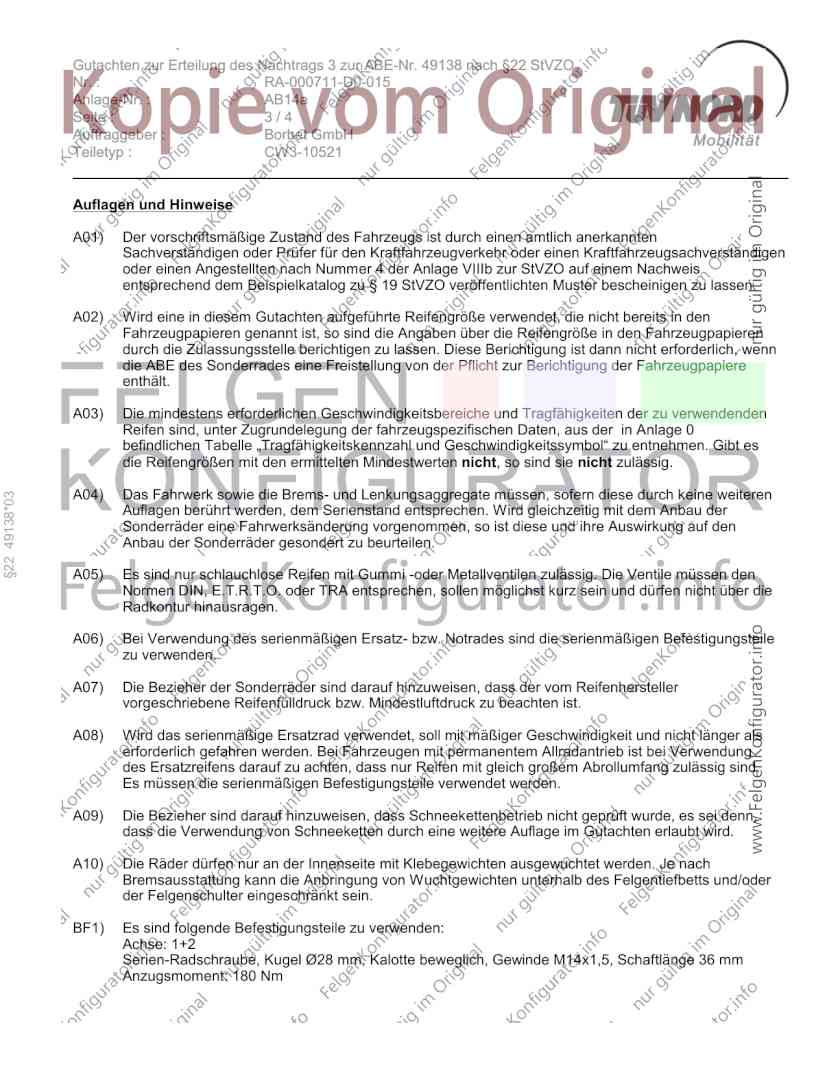

Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren
durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich, wenn
die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der Fahrzeugpapiere
enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu verwendenden
Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der in Anlage 0
befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu entnehmen. Gibt es
die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine weiteren
§22 49138*03
Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem Anbau der
Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre Auswirkung auf den
Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht über die
Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen Befestigungsteile
zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei Verwendung
des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem Abrollumfang zulässig sind.
Es müssen die serienmäßigen Befestigungsteile verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei denn,
dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts und/oder
der Felgenschulter eingeschränkt sein.
BF1) Es sind folgende Befestigungsteile zu verwenden:
Achse: 1+2
Serien-Radschraube, Kugel Ø28 mm, Kalotte beweglich, Gewinde M14x1,5, Schaftlänge 36 mm
Anzugsmoment: 180 Nm
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 49138 nach §22 StVZO
Nr. : RA-000711-D0-015
Anlage-Nr. : AB14a
Seite : 4/4
Auftraggeber : Borbet GmbH
Teiletyp : CW3-10521

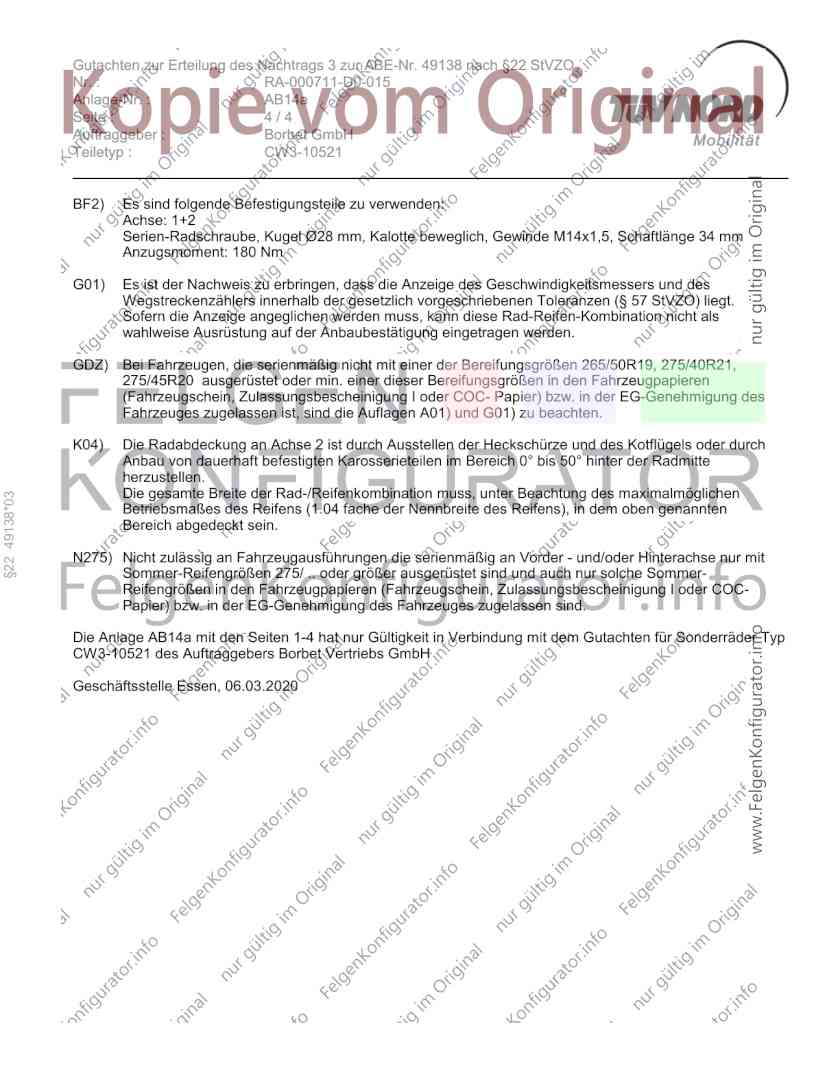

BF2) Es sind folgende Befestigungsteile zu verwenden:
Achse: 1+2
Serien-Radschraube, Kugel Ø28 mm, Kalotte beweglich, Gewinde M14x1,5, Schaftlänge 34 mm
Anzugsmoment: 180 Nm
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO) liegt.
Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination nicht als
wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
GDZ) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 265/50R19, 275/40R21,
275/45R20 ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der Radmitte
herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
§22 49138*03
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
N275) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse nur mit
Sommer-Reifengrößen 275/ .. oder größer ausgerüstet sind und auch nur solche Sommer-
Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
Die Anlage AB14a mit den Seiten 1-4 hat nur Gültigkeit in Verbindung mit dem Gutachten für Sonderräder Typ
CW3-10521 des Auftraggebers Borbet Vertriebs GmbH
Geschäftsstelle Essen, 06.03.2020
