Gutachten zur Erteilung der ABE-Nr. 48488 nach § 22 STVZO
Nr. : RA-000645-A0-021
Anlage-Nr. : 17
Seite : 1/8 M o b ilit ä t
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : CW3-8519
Technische Daten, Kurzfassung
Raddaten
Radtyp: CW3-8519
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Radausführung: 108 F
Radgröße: 8½Jx19H2
Rad-Einpresstiefe: 45 mm
Lochkreisdurchmesser: 108 mm
Lochzahl: 5
Mittenlochdurchmesser: 63,40 mm
Zentrierart: Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: 1100 kg
bei Reifenabrollumfang: 2400 mm
Fahrzeughersteller oder Marke : Ford
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
BA7, BA7-LPG, DA3, DA3 -RS, Radmutter, Kegel 60°, Gewinde 110 Nm
DA3-CNG, DA3-LPG, DB3, M12x1,5
DM2, DM2-CNG, DM2-LPG,
DXA, DYB
WA6 Radmutter, Kegel 60°, Gewinde 125 Nm
M14x1,5
RA-000645-A0-021-17~FO-5-108-63-ET45.docx
Gutachten zur Erteilung der ABE-Nr. 48488 nach § 22 STVZO
Nr. : RA-000645-A0-021
Anlage-Nr. : 17
Seite : 2/8 M o b ilit ä t
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : CW3-8519

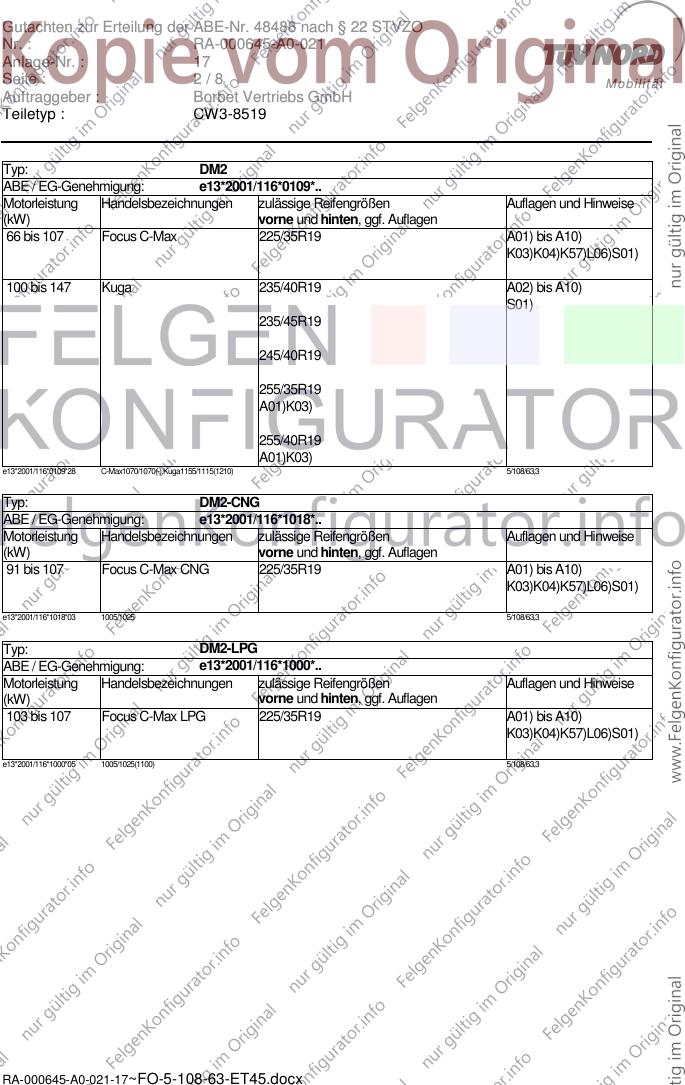

Typ: DM2
ABE / EG-Genehmigung: e13*2001/116*0109*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 107 Focus C-Max 225/35R19 A01) bis A10)
K03)K04)K57)L06)S01)
100 bis 147 Kuga 235/40R19 A02) bis A10)
S01)
235/45R19
245/40R19
255/35R19
A01)K03)
255/40R19
A01)K03)
e13*2001/116*0109*28 C-Max1070/1070(-),Kuga1155/1115(1210) 5/108/63,3
Typ: DM2-CNG
ABE / EG-Genehmigung: e13*2001/116*1018*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
91 bis 107 Focus C-Max CNG 225/35R19 A01) bis A10)
K03)K04)K57)L06)S01)
e13*2001/116*1018*03 1005/1025 5/108/63,3
Typ: DM2-LPG
ABE / EG-Genehmigung: e13*2001/116*1000*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
103 bis 107 Focus C-Max LPG 225/35R19 A01) bis A10)
K03)K04)K57)L06)S01)
e13*2001/116*1000*05 1005/1025(1100) 5/108/63,3
RA-000645-A0-021-17~FO-5-108-63-ET45.docx
Gutachten zur Erteilung der ABE-Nr. 48488 nach § 22 STVZO
Nr. : RA-000645-A0-021
Anlage-Nr. : 17
Seite : 3/8 M o b ilit ä t
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : CW3-8519

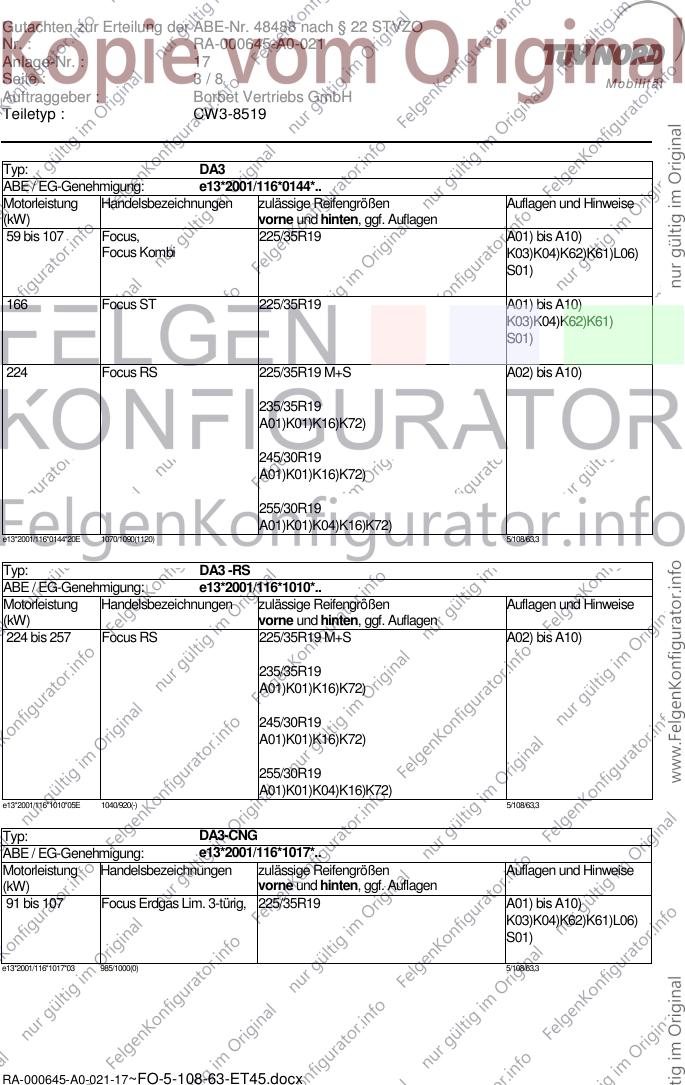

Typ: DA3
ABE / EG-Genehmigung: e13*2001/116*0144*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
59 bis 107 Focus, 225/35R19 A01) bis A10)
Focus Kombi K03)K04)K62)K61)L06)
S01)
166 Focus ST 225/35R19 A01) bis A10)
K03)K04)K62)K61)
S01)
224 Focus RS 225/35R19 M+S A02) bis A10)
235/35R19
A01)K01)K16)K72)
245/30R19
A01)K01)K16)K72)
255/30R19
A01)K01)K04)K16)K72)
e13*2001/116*0144*20E 1070/1090(1120) 5/108/63,3
Typ: DA3 -RS
ABE / EG-Genehmigung: e13*2001/116*1010*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
224 bis 257 Focus RS 225/35R19 M+S A02) bis A10)
235/35R19
A01)K01)K16)K72)
245/30R19
A01)K01)K16)K72)
255/30R19
A01)K01)K04)K16)K72)
e13*2001/116*1010*05E 1040/920(-) 5/108/63,3
Typ: DA3-CNG
ABE / EG-Genehmigung: e13*2001/116*1017*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
91 bis 107 Focus Erdgas Lim. 3-türig, 225/35R19 A01) bis A10)
K03)K04)K62)K61)L06)
S01)
e13*2001/116*1017*03 985/1000(0) 5/108/63,3
RA-000645-A0-021-17~FO-5-108-63-ET45.docx
Gutachten zur Erteilung der ABE-Nr. 48488 nach § 22 STVZO
Nr. : RA-000645-A0-021
Anlage-Nr. : 17
Seite : 4/8 M o b ilit ä t
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : CW3-8519
Typ: DA3-LPG
ABE / EG-Genehmigung: e13*2001/116*0999*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 107 Focus LPG Lim. 3-türig, 225/35R19 A01) bis A10)
K03)K04)K62)K61)L06)
S01)
e13*2001/116*0999*05E 985/1040(1115) 5/108/63,3
Typ: DB3
ABE / EG-Genehmigung: e13*2001/116*0157*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
59 bis 107 Focus Lim. Stufenheck, 225/35R19 A01) bis A10)
Focus Cabriolet K03)K04)K62)K61)L06)
S01)
e13*2001/116*0157*17E 1070/1065(1140) 5/108/63,3
Typ: WA6
ABE / EG-Genehmigung: e13*2001/116*0185*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
74 bis 176 Galaxy, 235/40R19 A01) bis A10)
S-Max K03) K04)S01)
245/40R19
G01)K03)L07)
255/35R19
K01)K38)L07)
e13*2001/116*0185*14 1300/1385(1410) 5/108/63,3
Typ: BA7
ABE / EG-Genehmigung: e13*2001/116*0249*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
74 bis 176 Mondeo 4- und 5-türer, 235/35R19 A01) bis A10)
Mondeo Kombi K04)S01)
245/35R19
G01)
e13*2001/116*0249*14 1215/1220(1300) 5/108/63,3
Typ: BA7-LPG
ABE / EG-Genehmigung: e13*2001/116*1015*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
104 bis 107 Mondeo LPG 235/35R19 A01) bis A10)
(4- und 5-türer), K04)S01)
Mondeo LPG Kombi 245/35R19
G01)
e13*2001/116*1015*06 1060/1180(1300) 5/108/63,3
RA-000645-A0-021-17~FO-5-108-63-ET45.docx
Gutachten zur Erteilung der ABE-Nr. 48488 nach § 22 STVZO
Nr. : RA-000645-A0-021
Anlage-Nr. : 17
Seite : 5/8 M o b ilit ä t
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : CW3-8519

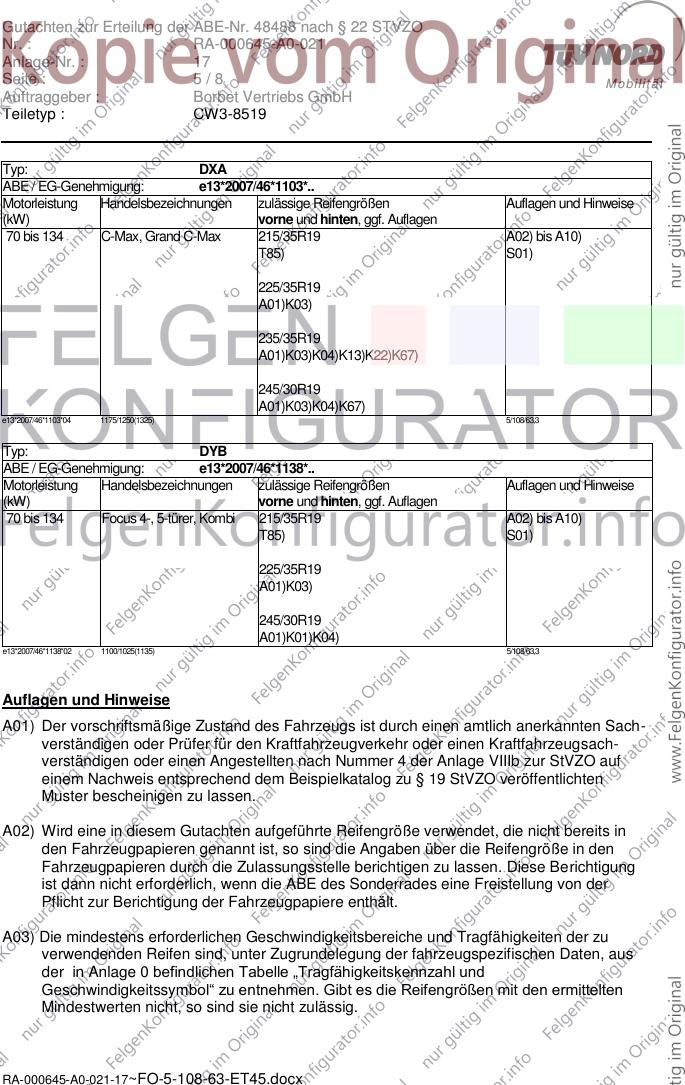

Typ: DXA
ABE / EG-Genehmigung: e13*2007/46*1103*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
70 bis 134 C-Max, Grand C-Max 215/35R19 A02) bis A10)
T85) S01)
225/35R19
A01)K03)
235/35R19
A01)K03)K04)K13)K22)K67)
245/30R19
A01)K03)K04)K67)
e13*2007/46*1103*04 1175/1250(1325) 5/108/63,3
Typ: DYB
ABE / EG-Genehmigung: e13*2007/46*1138*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
70 bis 134 Focus 4-, 5-türer, Kombi 215/35R19 A02) bis A10)
T85) S01)
225/35R19
A01)K03)
245/30R19
A01)K01)K04)
e13*2007/46*1138*02 1100/1025(1135) 5/108/63,3
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
RA-000645-A0-021-17~FO-5-108-63-ET45.docx
Gutachten zur Erteilung der ABE-Nr. 48488 nach § 22 STVZO
Nr. : RA-000645-A0-021
Anlage-Nr. : 17
Seite : 6/8 M o b ilit ä t
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : CW3-8519
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
G01) Es ist der Nachweis zu erbringen, daß die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muß, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der im Abdruck der ABE des
Sonderrades enthaltenen Bestätigung eingetragen werden.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50 °
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
RA-000645-A0-021-17~FO-5-108-63-ET45.docx
Gutachten zur Erteilung der ABE-Nr. 48488 nach § 22 STVZO
Nr. : RA-000645-A0-021
Anlage-Nr. : 17
Seite : 7/8 M o b ilit ä t
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : CW3-8519

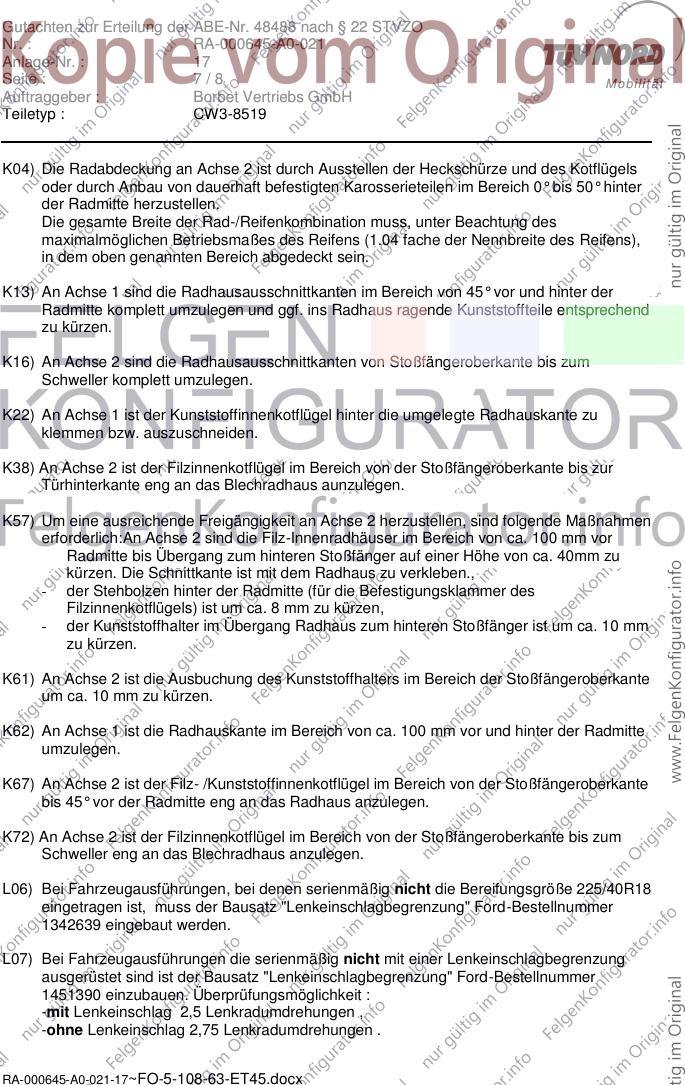

K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K13) An Achse 1 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der
Radmitte komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile entsprechend
zu kürzen.
K16) An Achse 2 sind die Radhausausschnittkanten von Stoßfängeroberkante bis zum
Schweller komplett umzulegen.
K22) An Achse 1 ist der Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu
klemmen bzw. auszuschneiden.
K38) An Achse 2 ist der Filzinnenkotflügel im Bereich von der Stoßfängeroberkante bis zur
Türhinterkante eng an das Blechradhaus aunzulegen.
K57) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen, sind folgende Maßnahmen
erforderlich:An Achse 2 sind die Filz-Innenradhäuser im Bereich von ca. 100 mm vor
Radmitte bis Übergang zum hinteren Stoßfänger auf einer Höhe von ca. 40mm zu
kürzen. Die Schnittkante ist mit dem Radhaus zu verkleben.,
- der Stehbolzen hinter der Radmitte (für die Befestigungsklammer des
Filzinnenkotflügels) ist um ca. 8 mm zu kürzen,
- der Kunststoffhalter im Übergang Radhaus zum hinteren Stoßfänger ist um ca. 10 mm
zu kürzen.
K61) An Achse 2 ist die Ausbuchung des Kunststoffhalters im Bereich der Stoßfängeroberkante
um ca. 10 mm zu kürzen.
K62) An Achse 1 ist die Radhauskante im Bereich von ca. 100 mm vor und hinter der Radmitte
umzulegen.
K67) An Achse 2 ist der Filz- /Kunststoffinnenkotflügel im Bereich von der Stoßfängeroberkante
bis 45° vor der Radmitte eng an das Radhaus anzulegen.
K72) An Achse 2 ist der Filzinnenkotflügel im Bereich von der Stoßfängeroberkante bis zum
Schweller eng an das Blechradhaus anzulegen.
L06) Bei Fahrzeugausführungen, bei denen serienmäßig nicht die Bereifungsgröße 225/40R18
eingetragen ist, muss der Bausatz "Lenkeinschlagbegrenzung" Ford-Bestellnummer
1342639 eingebaut werden.
L07) Bei Fahrzeugausführungen die serienmäßig nicht mit einer Lenkeinschlagbegrenzung
ausgerüstet sind ist der Bausatz "Lenkeinschlagbegrenzung" Ford-Bestellnummer
1451390 einzubauen. Überprüfungsmöglichkeit :
-mit Lenkeinschlag 2,5 Lenkradumdrehungen ,
-ohne Lenkeinschlag 2,75 Lenkradumdrehungen .
RA-000645-A0-021-17~FO-5-108-63-ET45.docx
Gutachten zur Erteilung der ABE-Nr. 48488 nach § 22 STVZO
Nr. : RA-000645-A0-021
Anlage-Nr. : 17
Seite : 8/8 M o b ilit ä t
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : CW3-8519
S01) Die an den Stehbolzen befindlichen Sicherungsscheiben der Bremsscheibe /
Bremstrommel sind zu entfernen.
T85) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1030 kg bei LI 85 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 515 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
Die Anlage Nr. 17 mit den Blättern 1 bis 8 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ CW3-8519 des Auftraggebers Borbet Vertriebs GmbH.
Geschäftsstelle Essen, 01.12.2011
RA-000645-A0-021-17~FO-5-108-63-ET45.docx
