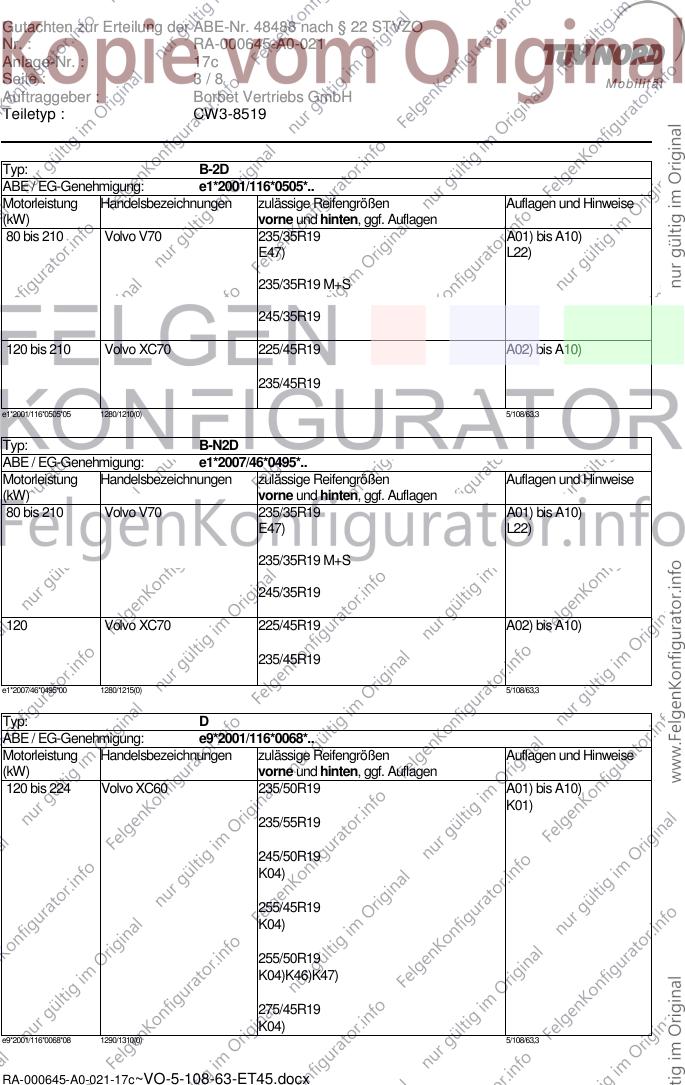

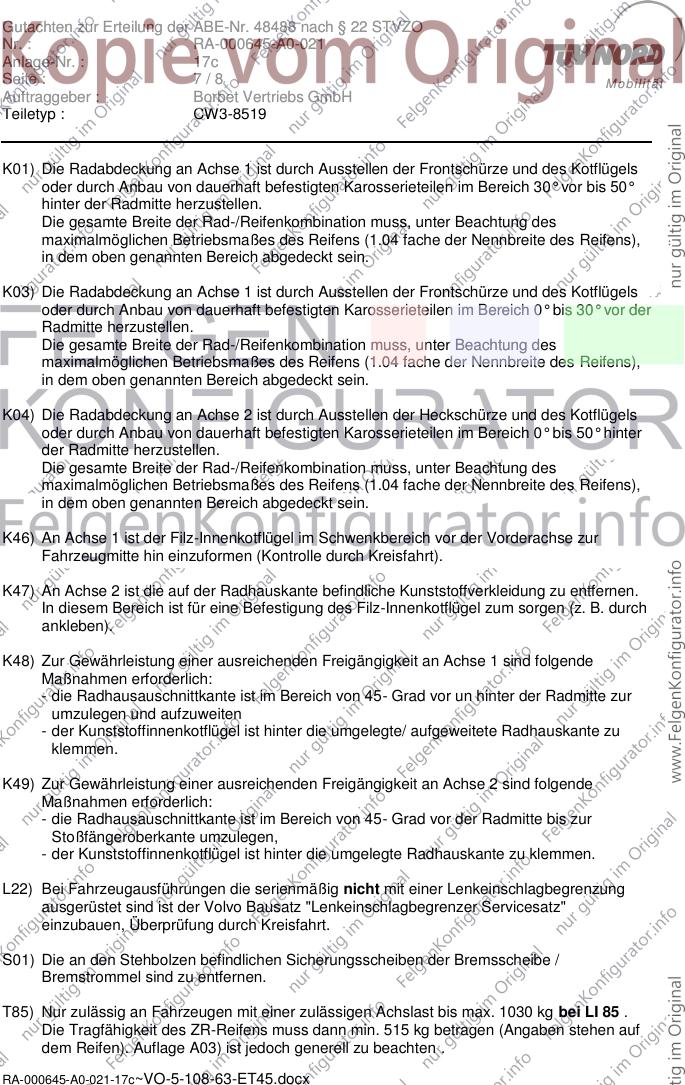

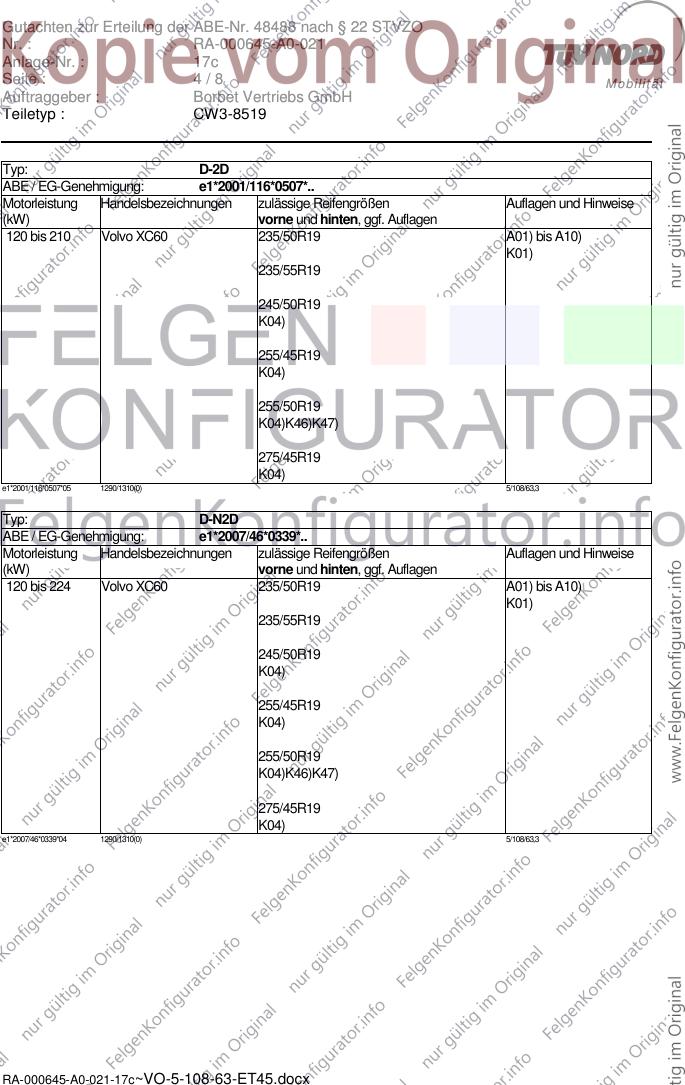

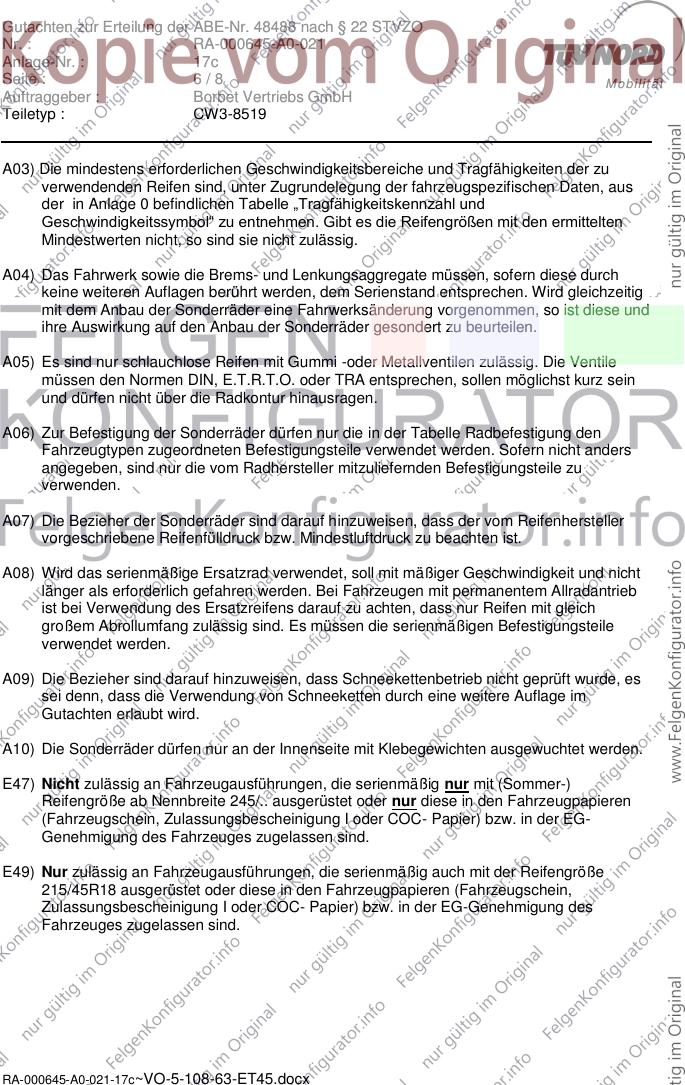

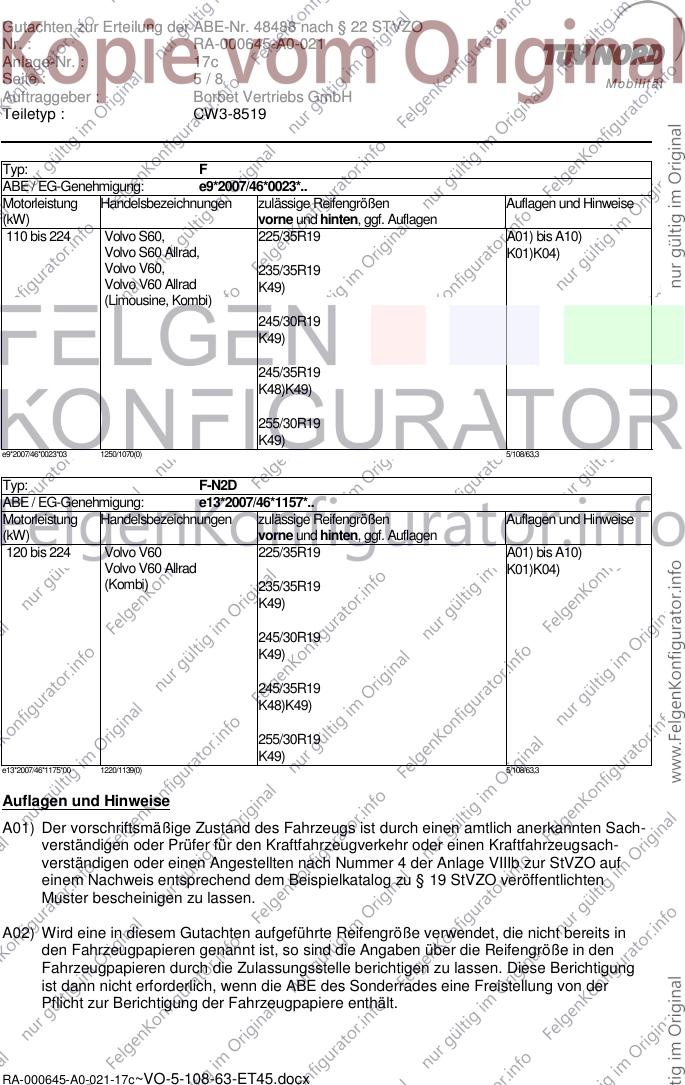

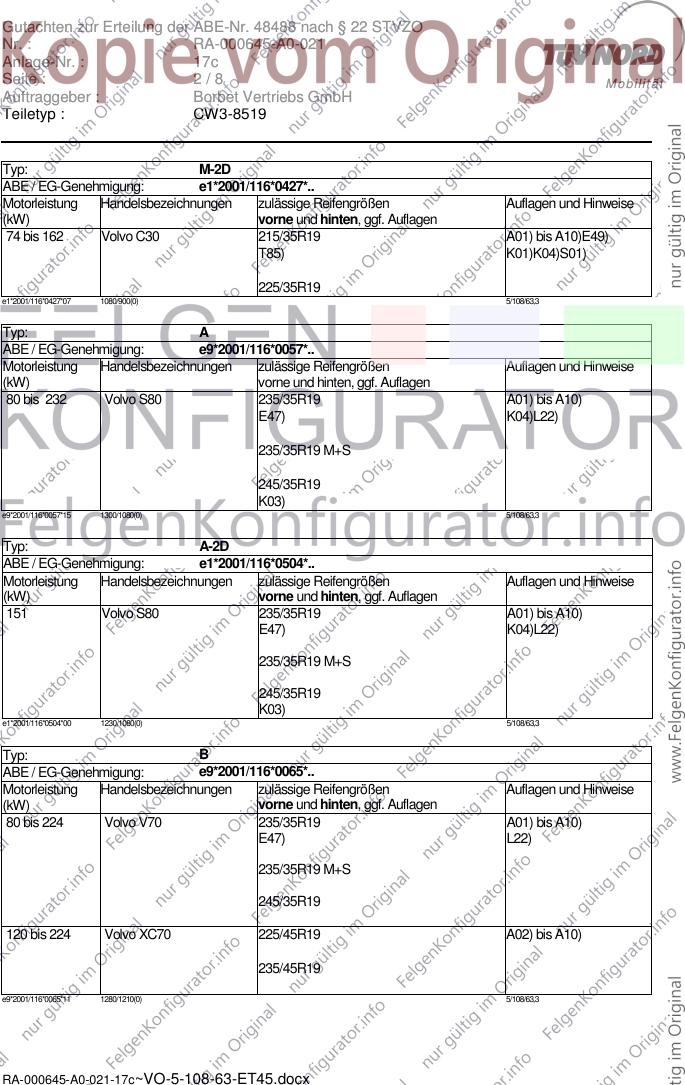

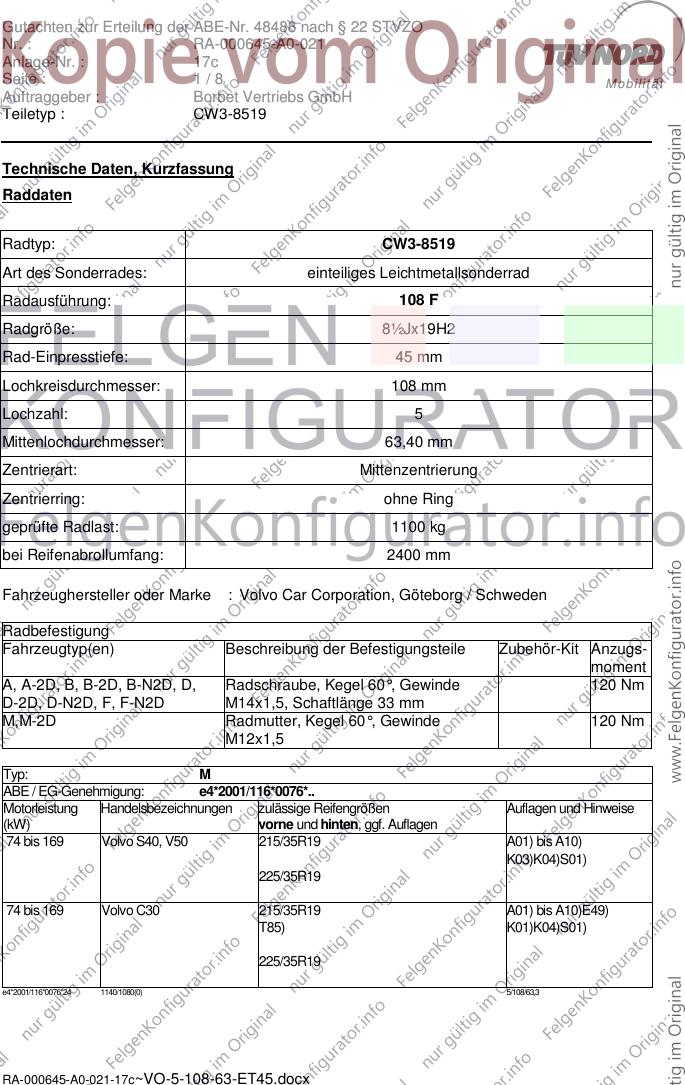

Gutachten zur Erteilung der ABE-Nr. 48488 nach § 22 STVZO
Nr. : RA-000645-A0-021
Anlage-Nr. : 17c
Seite : 1/8 M o b ilit ä t
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : CW3-8519
Technische Daten, Kurzfassung
Raddaten
Radtyp: CW3-8519
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Radausführung: 108 F
Radgröße: 8½Jx19H2
Rad-Einpresstiefe: 45 mm
Lochkreisdurchmesser: 108 mm
Lochzahl: 5
Mittenlochdurchmesser: 63,40 mm
Zentrierart: Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: 1100 kg
bei Reifenabrollumfang: 2400 mm
Fahrzeughersteller oder Marke : Volvo Car Corporation, Göteborg / Schweden
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
A, A-2D, B, B-2D, B-N2D, D, Radschraube, Kegel 60°, Gewinde 120 Nm
D-2D, D-N2D, F, F-N2D M14x1,5, Schaftlänge 33 mm
M,M-2D Radmutter, Kegel 60°, Gewinde 120 Nm
M12x1,5
Typ: M
ABE / EG-Genehmigung: e4*2001/116*0076*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
74 bis 169 Volvo S40, V50 215/35R19 A01) bis A10)
K03)K04)S01)
225/35R19
74 bis 169 Volvo C30 215/35R19 A01) bis A10)E49)
T85) K01)K04)S01)
225/35R19
e4*2001/116*0076*24 1140/1080(0) 5/108/63,3
RA-000645-A0-021-17c~VO-5-108-63-ET45.docx
Gutachten zur Erteilung der ABE-Nr. 48488 nach § 22 STVZO
Nr. : RA-000645-A0-021
Anlage-Nr. : 17c
Seite : 2/8 M o b ilit ä t
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : CW3-8519
Typ: M-2D
ABE / EG-Genehmigung: e1*2001/116*0427*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
74 bis 162 Volvo C30 215/35R19 A01) bis A10)E49)
T85) K01)K04)S01)
225/35R19
e1*2001/116*0427*07 1080/900(0) 5/108/63,3
Typ: A
ABE / EG-Genehmigung: e9*2001/116*0057*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
80 bis 232 Volvo S80 235/35R19 A01) bis A10)
E47) K04)L22)
235/35R19 M+S
245/35R19
K03)
e9*2001/116*0057*15 1300/1080(0) 5/108/63,3
Typ: A-2D
ABE / EG-Genehmigung: e1*2001/116*0504*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
151 Volvo S80 235/35R19 A01) bis A10)
E47) K04)L22)
235/35R19 M+S
245/35R19
K03)
e1*2001/116*0504*00 1230/1080(0) 5/108/63,3
Typ: B
ABE / EG-Genehmigung: e9*2001/116*0065*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
80 bis 224 Volvo V70 235/35R19 A01) bis A10)
E47) L22)
235/35R19 M+S
245/35R19
120 bis 224 Volvo XC70 225/45R19 A02) bis A10)
235/45R19
e9*2001/116*0065*11 1280/1210(0) 5/108/63,3
RA-000645-A0-021-17c~VO-5-108-63-ET45.docx
Gutachten zur Erteilung der ABE-Nr. 48488 nach § 22 STVZO
Nr. : RA-000645-A0-021
Anlage-Nr. : 17c
Seite : 3/8 M o b ilit ä t
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : CW3-8519
Typ: B-2D
ABE / EG-Genehmigung: e1*2001/116*0505*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
80 bis 210 Volvo V70 235/35R19 A01) bis A10)
E47) L22)
235/35R19 M+S
245/35R19
120 bis 210 Volvo XC70 225/45R19 A02) bis A10)
235/45R19
e1*2001/116*0505*05 1280/1210(0) 5/108/63,3
Typ: B-N2D
ABE / EG-Genehmigung: e1*2007/46*0495*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
80 bis 210 Volvo V70 235/35R19 A01) bis A10)
E47) L22)
235/35R19 M+S
245/35R19
120 Volvo XC70 225/45R19 A02) bis A10)
235/45R19
e1*2007/46*0495*00 1280/1215(0) 5/108/63,3
Typ: D
ABE / EG-Genehmigung: e9*2001/116*0068*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 bis 224 Volvo XC60 235/50R19 A01) bis A10)
K01)
235/55R19
245/50R19
K04)
255/45R19
K04)
255/50R19
K04)K46)K47)
275/45R19
K04)
e9*2001/116*0068*08 1290/1310(0) 5/108/63,3
RA-000645-A0-021-17c~VO-5-108-63-ET45.docx
Gutachten zur Erteilung der ABE-Nr. 48488 nach § 22 STVZO
Nr. : RA-000645-A0-021
Anlage-Nr. : 17c
Seite : 4/8 M o b ilit ä t
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : CW3-8519
Typ: D-2D
ABE / EG-Genehmigung: e1*2001/116*0507*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 bis 210 Volvo XC60 235/50R19 A01) bis A10)
K01)
235/55R19
245/50R19
K04)
255/45R19
K04)
255/50R19
K04)K46)K47)
275/45R19
K04)
e1*2001/116*0507*05 1290/1310(0) 5/108/63,3
Typ: D-N2D
ABE / EG-Genehmigung: e1*2007/46*0339*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 bis 224 Volvo XC60 235/50R19 A01) bis A10)
K01)
235/55R19
245/50R19
K04)
255/45R19
K04)
255/50R19
K04)K46)K47)
275/45R19
K04)
e1*2007/46*0339*04 1290/1310(0) 5/108/63,3
RA-000645-A0-021-17c~VO-5-108-63-ET45.docx
Gutachten zur Erteilung der ABE-Nr. 48488 nach § 22 STVZO
Nr. : RA-000645-A0-021
Anlage-Nr. : 17c
Seite : 5/8 M o b ilit ä t
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : CW3-8519
Typ: F
ABE / EG-Genehmigung: e9*2007/46*0023*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 224 Volvo S60, 225/35R19 A01) bis A10)
Volvo S60 Allrad, K01)K04)
Volvo V60, 235/35R19
Volvo V60 Allrad K49)
(Limousine, Kombi)
245/30R19
K49)
245/35R19
K48)K49)
255/30R19
K49)
e9*2007/46*0023*03 1250/1070(0) 5/108/63,3
Typ: F-N2D
ABE / EG-Genehmigung: e13*2007/46*1157*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 bis 224 Volvo V60 225/35R19 A01) bis A10)
Volvo V60 Allrad K01)K04)
(Kombi) 235/35R19
K49)
245/30R19
K49)
245/35R19
K48)K49)
255/30R19
K49)
e13*2007/46*1175*00 1220/1139(0) 5/108/63,3
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
RA-000645-A0-021-17c~VO-5-108-63-ET45.docx
Gutachten zur Erteilung der ABE-Nr. 48488 nach § 22 STVZO
Nr. : RA-000645-A0-021
Anlage-Nr. : 17c
Seite : 6/8 M o b ilit ä t
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : CW3-8519
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
E47) Nicht zulässig an Fahrzeugausführungen, die serienmäßig nur mit (Sommer-)
Reifengröße ab Nennbreite 245/.. ausgerüstet oder nur diese in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-
Genehmigung des Fahrzeuges zugelassen sind.
E49) Nur zulässig an Fahrzeugausführungen, die serienmäßig auch mit der Reifengröße
215/45R18 ausgerüstet oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
RA-000645-A0-021-17c~VO-5-108-63-ET45.docx
Gutachten zur Erteilung der ABE-Nr. 48488 nach § 22 STVZO
Nr. : RA-000645-A0-021
Anlage-Nr. : 17c
Seite : 7/8 M o b ilit ä t
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : CW3-8519
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K46) An Achse 1 ist der Filz-Innenkotflügel im Schwenkbereich vor der Vorderachse zur
Fahrzeugmitte hin einzuformen (Kontrolle durch Kreisfahrt).
K47) An Achse 2 ist die auf der Radhauskante befindliche Kunststoffverkleidung zu entfernen.
In diesem Bereich ist für eine Befestigung des Filz-Innenkotflügel zum sorgen (z. B. durch
ankleben).
K48) Zur Gewährleistung einer ausreichenden Freigängigkeit an Achse 1 sind folgende
Maßnahmen erforderlich:
- die Radhausauschnittkante ist im Bereich von 45- Grad vor un hinter der Radmitte zur
umzulegen und aufzuweiten
- der Kunststoffinnenkotflügel ist hinter die umgelegte/ aufgeweitete Radhauskante zu
klemmen.
K49) Zur Gewährleistung einer ausreichenden Freigängigkeit an Achse 2 sind folgende
Maßnahmen erforderlich:
- die Radhausauschnittkante ist im Bereich von 45- Grad vor der Radmitte bis zur
Stoßfängeroberkante umzulegen,
- der Kunststoffinnenkotflügel ist hinter die umgelegte Radhauskante zu klemmen.
L22) Bei Fahrzeugausführungen die serienmäßig nicht mit einer Lenkeinschlagbegrenzung
ausgerüstet sind ist der Volvo Bausatz "Lenkeinschlagbegrenzer Servicesatz"
einzubauen, Überprüfung durch Kreisfahrt.
S01) Die an den Stehbolzen befindlichen Sicherungsscheiben der Bremsscheibe /
Bremstrommel sind zu entfernen.
T85) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1030 kg bei LI 85 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 515 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten .
RA-000645-A0-021-17c~VO-5-108-63-ET45.docx
Gutachten zur Erteilung der ABE-Nr. 48488 nach § 22 STVZO
Nr. : RA-000645-A0-021
Anlage-Nr. : 17c
Seite : 8/8 M o b ilit ä t
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : CW3-8519
Die Anlage Nr. 17c mit den Blättern 1 bis 8 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ CW3-8519 des Auftraggebers Borbet Vertriebs GmbH.
Geschäftsstelle Essen, 01.12.2011
RA-000645-A0-021-17c~VO-5-108-63-ET45.docx
