Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 48487 nach §22 StVZO
Nr. : RA-000646-E0-021
Anlage-Nr. : 21
Seite : 1/7
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : CW3-9020
Technische Daten, Kurzfassung
Raddaten
Radtyp: CW3-9020
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: Borbet Vertriebs GmbH
Montageposition: Vorder-und Hinterachse
Radausführung: 108 F
Radgröße: 9Jx20H2
Rad-Einpresstiefe: 45 mm
Lochkreisdurchmesser: 108 mm
Lochzahl: 5
Mittenlochdurchmesser: 63,4 mm
Zentrierart: Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: *) 1100 kg
Reifenabrollumfang: 2330 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: FORD
Radbefestigung
Auflagen- Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 Radmutter, Kegel 60°, Gewinde M14x1,5 200 Nm
BF2 Radmutter, Kegel 60°, Gewinde M12x1,5 130 Nm
BF3 Radmutter, Kegel 60°, Gewinde M14x1,5 170 Nm

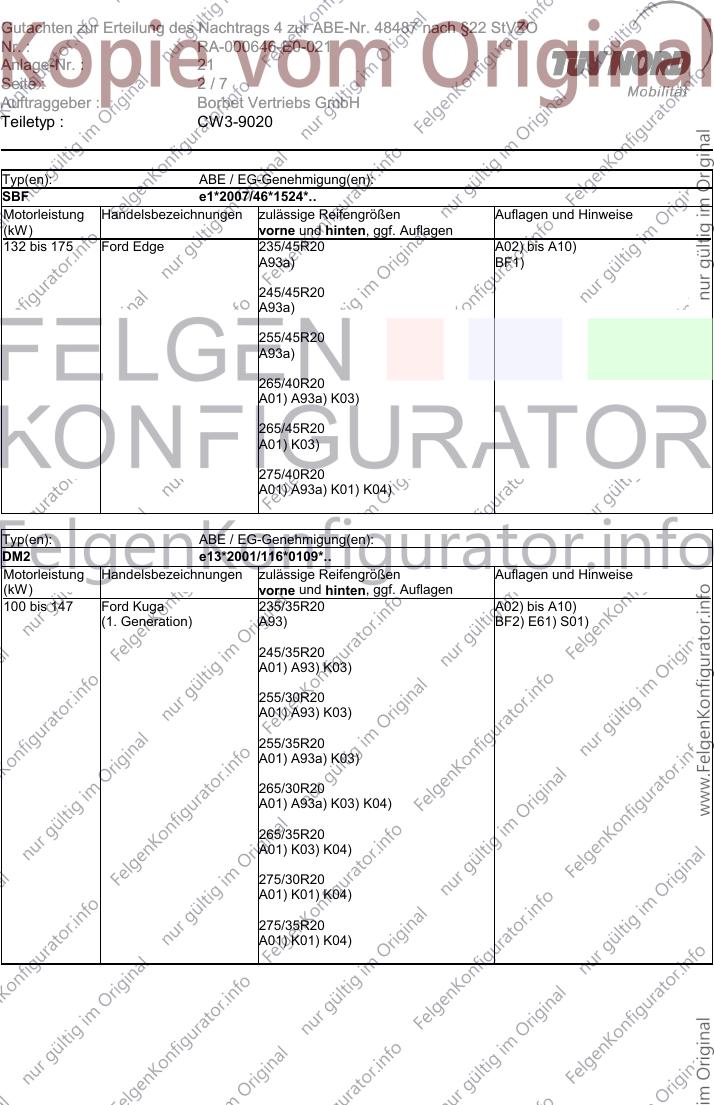

Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 48487 nach §22 StVZO
Nr. : RA-000646-E0-021
Anlage-Nr. : 21
Seite : 2/7
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : CW3-9020
Typ(en): ABE / EG-Genehmigung(en):
SBF e1*2007/46*1524*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
132 bis 175 Ford Edge 235/45R20 A02) bis A10)
A93a) BF1)
245/45R20
A93a)
255/45R20
A93a)
265/40R20
A01) A93a) K03)
265/45R20
A01) K03)
275/40R20
A01) A93a) K01) K04)
Typ(en): ABE / EG-Genehmigung(en):
DM2 e13*2001/116*0109*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 147 Ford Kuga 235/35R20 A02) bis A10)
(1. Generation) A93) BF2) E61) S01)
245/35R20
A01) A93) K03)
255/30R20
A01) A93) K03)
255/35R20
A01) A93a) K03)
265/30R20
A01) A93a) K03) K04)
265/35R20
A01) K03) K04)
275/30R20
A01) K01) K04)
275/35R20
A01) K01) K04)

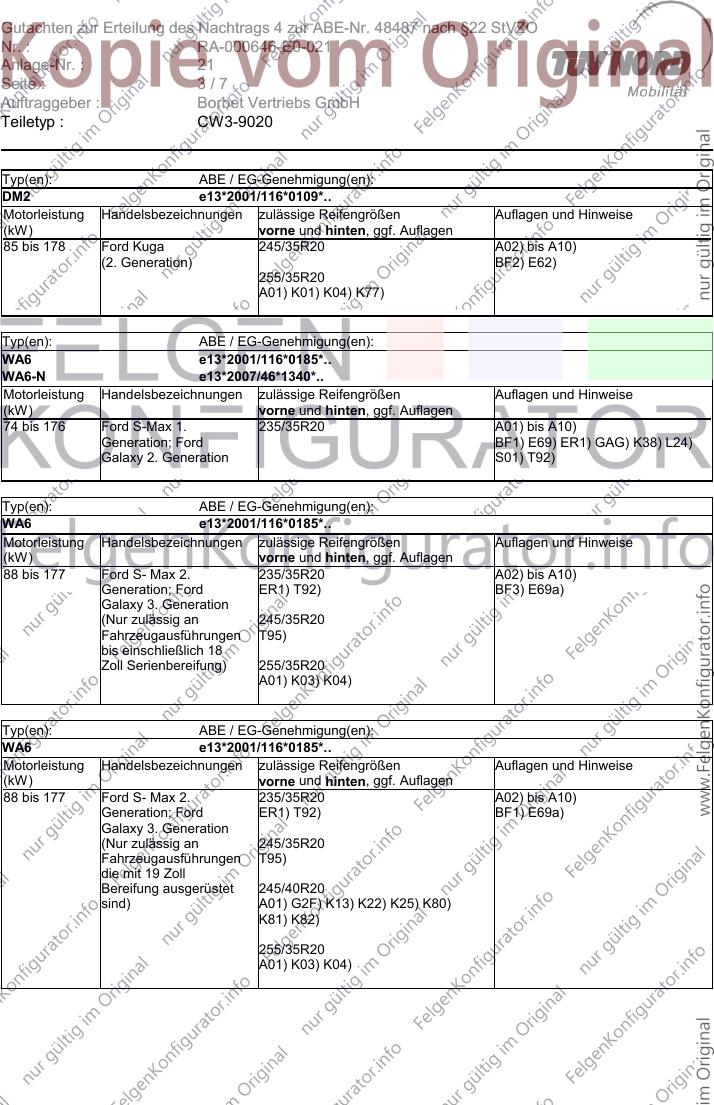

Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 48487 nach §22 StVZO
Nr. : RA-000646-E0-021
Anlage-Nr. : 21
Seite : 3/7
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : CW3-9020
Typ(en): ABE / EG-Genehmigung(en):
DM2 e13*2001/116*0109*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 178 Ford Kuga 245/35R20 A02) bis A10)
(2. Generation) BF2) E62)
255/35R20
A01) K01) K04) K77)
Typ(en): ABE / EG-Genehmigung(en):
WA6 e13*2001/116*0185*..
WA6-N e13*2007/46*1340*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
74 bis 176 Ford S-Max 1. 235/35R20 A01) bis A10)
Generation; Ford BF1) E69) ER1) GAG) K38) L24)
Galaxy 2. Generation S01) T92)
Typ(en): ABE / EG-Genehmigung(en):
WA6 e13*2001/116*0185*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 177 Ford S- Max 2. 235/35R20 A02) bis A10)
Generation; Ford ER1) T92) BF3) E69a)
Galaxy 3. Generation
(Nur zulässig an 245/35R20
Fahrzeugausführungen T95)
bis einschließlich 18
Zoll Serienbereifung) 255/35R20
A01) K03) K04)
Typ(en): ABE / EG-Genehmigung(en):
WA6 e13*2001/116*0185*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 177 Ford S- Max 2. 235/35R20 A02) bis A10)
Generation; Ford ER1) T92) BF1) E69a)
Galaxy 3. Generation
(Nur zulässig an 245/35R20
Fahrzeugausführungen T95)
die mit 19 Zoll
Bereifung ausgerüstet 245/40R20
sind) A01) G2F) K13) K22) K25) K80)
K81) K82)
255/35R20
A01) K03) K04)
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 48487 nach §22 StVZO
Nr. : RA-000646-E0-021
Anlage-Nr. : 21
Seite : 4/7
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : CW3-9020
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der in
Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht
nicht, so sind sie nicht
zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile müssen
den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen
nicht über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts
und/oder der Felgenschulter eingeschränkt sein.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).

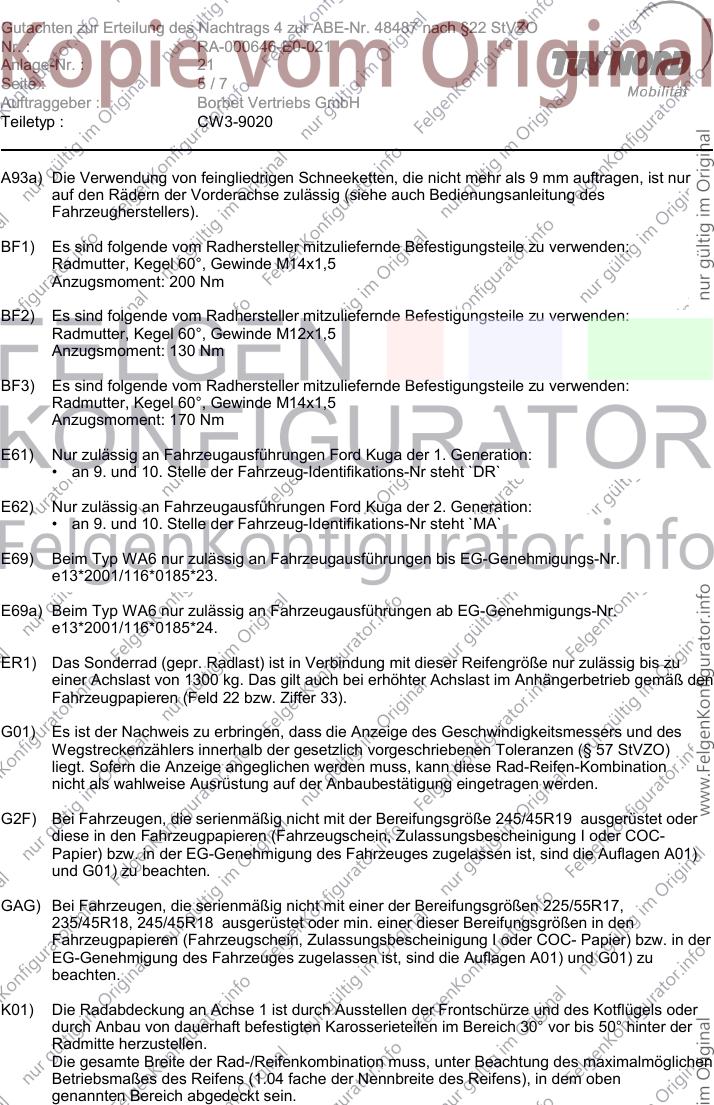

Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 48487 nach §22 StVZO
Nr. : RA-000646-E0-021
Anlage-Nr. : 21
Seite : 5/7
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : CW3-9020
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Radmutter, Kegel 60°, Gewinde M14x1,5
Anzugsmoment: 200 Nm
BF2) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Radmutter, Kegel 60°, Gewinde M12x1,5
Anzugsmoment: 130 Nm
BF3) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Radmutter, Kegel 60°, Gewinde M14x1,5
Anzugsmoment: 170 Nm
E61) Nur zulässig an Fahrzeugausführungen Ford Kuga der 1. Generation:
• an 9. und 10. Stelle der Fahrzeug-Identifikations-Nr steht `DR`
E62) Nur zulässig an Fahrzeugausführungen Ford Kuga der 2. Generation:
• an 9. und 10. Stelle der Fahrzeug-Identifikations-Nr steht `MA`
E69) Beim Typ WA6 nur zulässig an Fahrzeugausführungen bis EG-Genehmigungs-Nr.
e13*2001/116*0185*23.
E69a) Beim Typ WA6 nur zulässig an Fahrzeugausführungen ab EG-Genehmigungs-Nr.
e13*2001/116*0185*24.
ER1) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer Achslast von 1300 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb gemäß den
Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO)
liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination
nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
G2F) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 245/45R19 ausgerüstet oder
diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
GAG) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 225/55R17,
235/45R18, 245/45R18 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der
EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu
beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 48487 nach §22 StVZO
Nr. : RA-000646-E0-021
Anlage-Nr. : 21
Seite : 6/7
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : CW3-9020
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K13) An Achse 1 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der
Radmitte komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile entsprechend zu
kürzen.
K22) An Achse 1 ist der Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu klemmen
bzw. auszuschneiden.
K25) An Achse 1 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten um 10
mm aufzuweiten.
K38) An Achse 2 ist der Filzinnenkotflügel im Bereich von der Stoßfängeroberkante bis zur
Türhinterkante eng an das Blechradhaus anzulegen.
K77) Um eine ausreichende Freigängigkeit an Achse 1 herzustellen, sind folgende Maßnahmen
erforderlich:
• die KS-Radhausverbreiterung ist im Bereich von 40 Grad hinter der Radmitte auf einer
Länge von 100 mm in Richtung Schweller, um 10 mm zu kürzen,
• der in diesem Bereich befindliche Kunststoffniet ist zu entfernen und die dahinter
befindliche Blechlasche der Radhauskante ist komplett umzulegen,
• der Kunststoffinnenkotflügel ist im oben genannten Bereich um 20 mm nach innen oben,
warm einzuformen oder auszuschneiden.
K80) An Achse 1 ist die Ausbuchtung des Kunststoffinnenkotflügel im Bereich der Oberkante
Stoßfänger um 20 mm warm nach innen einzuformen
K81) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende Maßnahmen
erforderlich:
• die Schraube zur Befestigung des Filzinnenfotflügels im Bereich der Oberkante Stoßfänger
ist zu entfernen,
• der Filzinnenkotflügel bzw. die Ausbuchtung im Bereich der Oberkante Stoßfänger ist
auszuschneiden und der Rest eng an das Innenradhaus zu verkleben,
• die Befestigungslasche des Stoßfängers ist um 20 mm zu kürzen und die Befrestigung
nach hinten zu versetzen.
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 48487 nach §22 StVZO
Nr. : RA-000646-E0-021
Anlage-Nr. : 21
Seite : 7/7
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : CW3-9020
K82) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende Maßnahmen
erforderlich:
• der Filzinnenkotflügel ist im Bereich von Oberkante Stoßfänger bis zum Schweller eng an
das Radhaus zu kleben,
• die Befestigungsschrauben des Filzinnenkotflügels im Bereich 30° vor, 50° hinter Radmitte
sowie im Bereich der Radmitte sind inkl. Stehbolzen zu entfernen.
L24) Bei Fahrzeugausführungen die serienmäßig nicht mit einer Lenkeinschlagbegrenzung
ausgerüstet sind ist der Bausatz "Lenkeinschlagbegrenzung" Ford-Bestellnummer 1451390
einzubauen. Überprüfungsmöglichkeit :
• mit Lenkeinschlagbegrenzung 2,5 Lenkradumdrehungen ,
• ohne Lenkeinschlagbegrenzung 2,75 Lenkradumdrehungen .
S01) Die an den Stehbolzen befindlichen Sicherungsscheiben der Bremsscheibe / Bremstrommel
sind zu entfernen.
T92) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1260 kg bei LI 92 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 630 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T95) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1380 kg bei LI 95 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 690 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
Die Anlage 21 mit den Seiten 1-7 hat nur Gültigkeit in Verbindung mit dem Gutachten für
Sonderräder Typ CW3-9020 des Auftraggebers Borbet Vertriebs GmbH
Geschäftsstelle Essen, 11.02.2019
