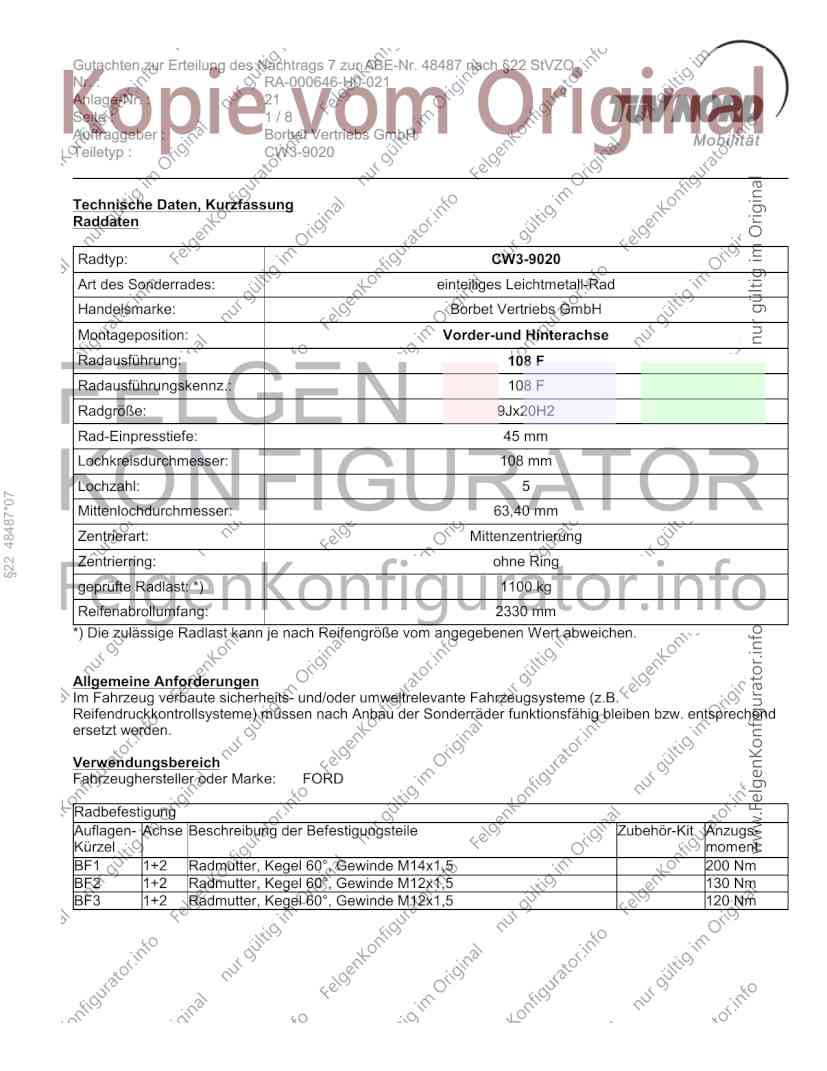

Gutachten zur Erteilung des Nachtrags 7 zur ABE-Nr. 48487 nach §22 StVZO
Nr. : RA-000646-H0-021
Anlage-Nr. : 21
Seite : 1/8
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : CW3-9020
Technische Daten, Kurzfassung
Raddaten
Radtyp: CW3-9020
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: Borbet Vertriebs GmbH
Montageposition: Vorder-und Hinterachse
Radausführung: 108 F
Radausführungskennz.: 108 F
Radgröße: 9Jx20H2
Rad-Einpresstiefe: 45 mm
Lochkreisdurchmesser: 108 mm
Lochzahl: 5
§22 48487*07
Mittenlochdurchmesser: 63,40 mm
Zentrierart: Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: *) 1100 kg
Reifenabrollumfang: 2330 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: FORD
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Radmutter, Kegel 60°, Gewinde M14x1,5 200 Nm
BF2 1+2 Radmutter, Kegel 60°, Gewinde M12x1,5 130 Nm
BF3 1+2 Radmutter, Kegel 60°, Gewinde M12x1,5 120 Nm

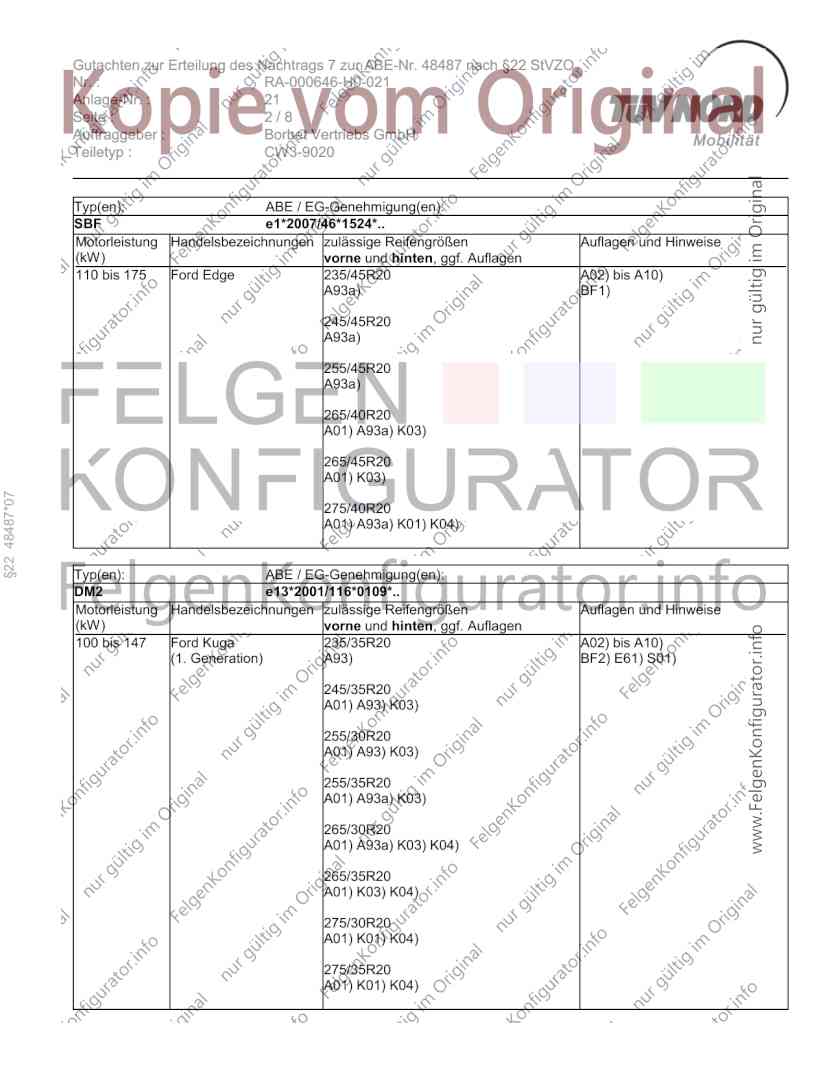

Gutachten zur Erteilung des Nachtrags 7 zur ABE-Nr. 48487 nach §22 StVZO
Nr. : RA-000646-H0-021
Anlage-Nr. : 21
Seite : 2/8
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : CW3-9020
Typ(en): ABE / EG-Genehmigung(en):
SBF e1*2007/46*1524*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 175 Ford Edge 235/45R20 A02) bis A10)
A93a) BF1)
245/45R20
A93a)
255/45R20
A93a)
265/40R20
A01) A93a) K03)
265/45R20
A01) K03)
§22 48487*07
275/40R20
A01) A93a) K01) K04)
Typ(en): ABE / EG-Genehmigung(en):
DM2 e13*2001/116*0109*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 147 Ford Kuga 235/35R20 A02) bis A10)
(1. Generation) A93) BF2) E61) S01)
245/35R20
A01) A93) K03)
255/30R20
A01) A93) K03)
255/35R20
A01) A93a) K03)
265/30R20
A01) A93a) K03) K04)
265/35R20
A01) K03) K04)
275/30R20
A01) K01) K04)
275/35R20
A01) K01) K04)

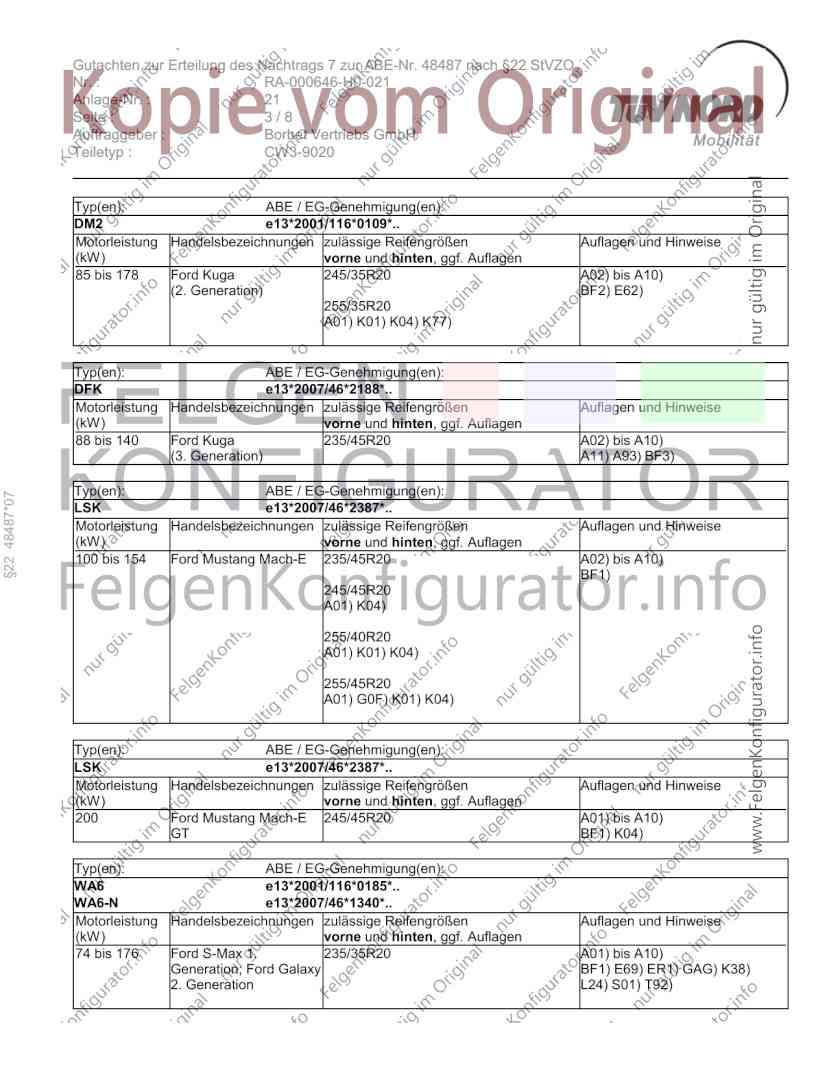

Gutachten zur Erteilung des Nachtrags 7 zur ABE-Nr. 48487 nach §22 StVZO
Nr. : RA-000646-H0-021
Anlage-Nr. : 21
Seite : 3/8
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : CW3-9020
Typ(en): ABE / EG-Genehmigung(en):
DM2 e13*2001/116*0109*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 178 Ford Kuga 245/35R20 A02) bis A10)
(2. Generation) BF2) E62)
255/35R20
A01) K01) K04) K77)
Typ(en): ABE / EG-Genehmigung(en):
DFK e13*2007/46*2188*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 140 Ford Kuga 235/45R20 A02) bis A10)
(3. Generation) A11) A93) BF3)
Typ(en): ABE / EG-Genehmigung(en):
§22 48487*07
LSK e13*2007/46*2387*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 154 Ford Mustang Mach-E 235/45R20 A02) bis A10)
BF1)
245/45R20
A01) K04)
255/40R20
A01) K01) K04)
255/45R20
A01) G0F) K01) K04)
Typ(en): ABE / EG-Genehmigung(en):
LSK e13*2007/46*2387*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
200 Ford Mustang Mach-E 245/45R20 A01) bis A10)
GT BF1) K04)
Typ(en): ABE / EG-Genehmigung(en):
WA6 e13*2001/116*0185*..
WA6-N e13*2007/46*1340*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
74 bis 176 Ford S-Max 1. 235/35R20 A01) bis A10)
Generation; Ford Galaxy BF1) E69) ER1) GAG) K38)
2. Generation L24) S01) T92)

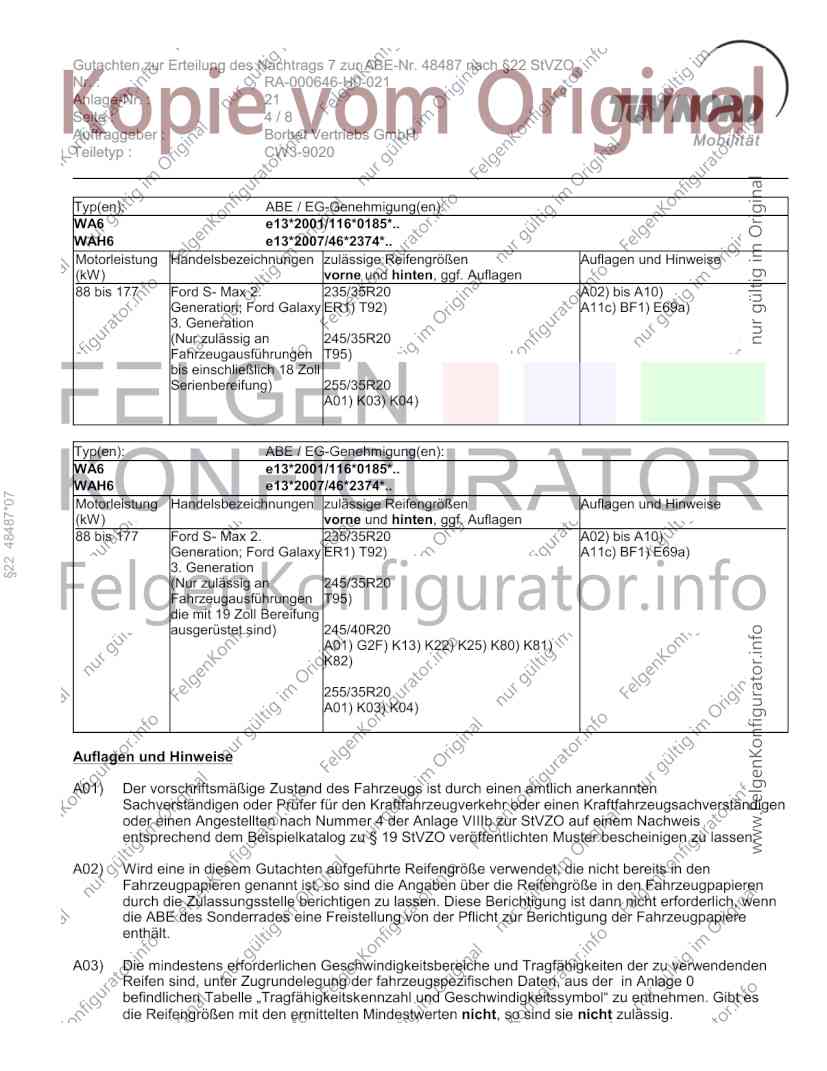

Gutachten zur Erteilung des Nachtrags 7 zur ABE-Nr. 48487 nach §22 StVZO
Nr. : RA-000646-H0-021
Anlage-Nr. : 21
Seite : 4/8
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : CW3-9020
Typ(en): ABE / EG-Genehmigung(en):
WA6 e13*2001/116*0185*..
WAH6 e13*2007/46*2374*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 177 Ford S- Max 2. 235/35R20 A02) bis A10)
Generation; Ford Galaxy ER1) T92) A11c) BF1) E69a)
3. Generation
(Nur zulässig an 245/35R20
Fahrzeugausführungen T95)
bis einschließlich 18 Zoll
Serienbereifung) 255/35R20
A01) K03) K04)
Typ(en): ABE / EG-Genehmigung(en):
WA6 e13*2001/116*0185*..
WAH6 e13*2007/46*2374*..
§22 48487*07
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 177 Ford S- Max 2. 235/35R20 A02) bis A10)
Generation; Ford Galaxy ER1) T92) A11c) BF1) E69a)
3. Generation
(Nur zulässig an 245/35R20
Fahrzeugausführungen T95)
die mit 19 Zoll Bereifung
ausgerüstet sind) 245/40R20
A01) G2F) K13) K22) K25) K80) K81)
K82)
255/35R20
A01) K03) K04)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren
durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich, wenn
die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der Fahrzeugpapiere
enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu verwendenden
Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der in Anlage 0
befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu entnehmen. Gibt es
die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie nicht zulässig.

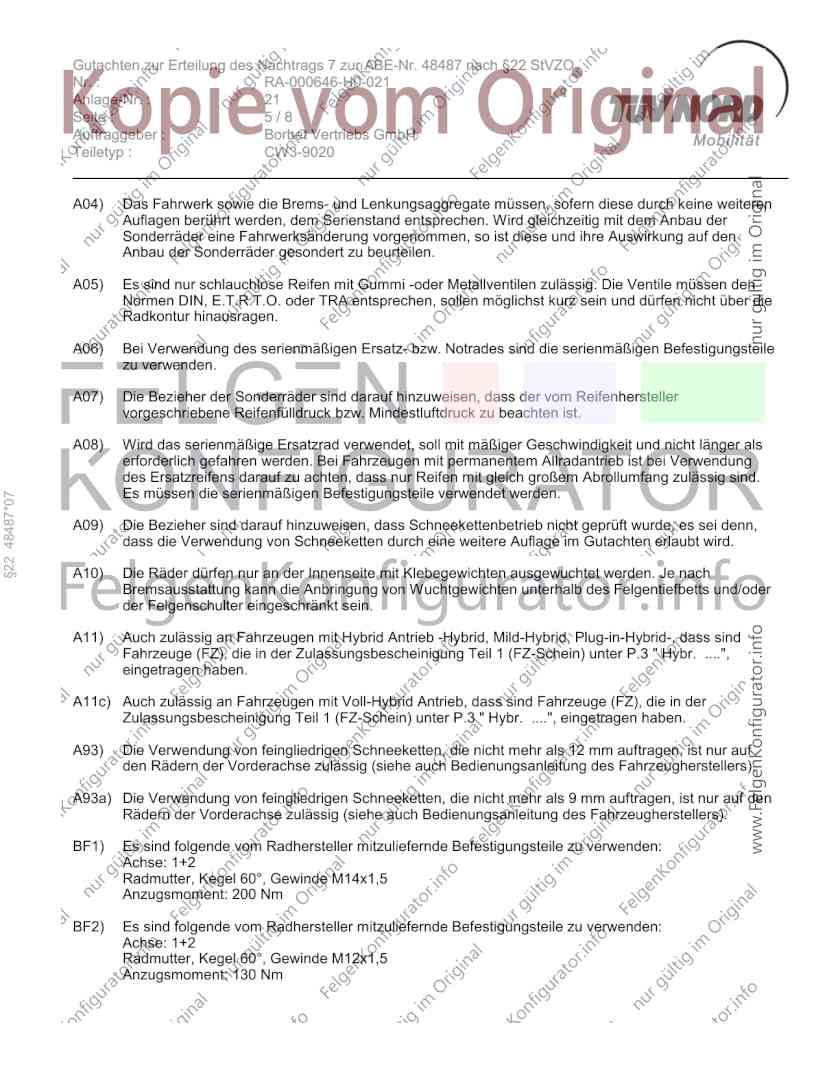

Gutachten zur Erteilung des Nachtrags 7 zur ABE-Nr. 48487 nach §22 StVZO
Nr. : RA-000646-H0-021
Anlage-Nr. : 21
Seite : 5/8
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : CW3-9020
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine weiteren
Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem Anbau der
Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre Auswirkung auf den
Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht über die
Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen Befestigungsteile
zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei Verwendung
des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem Abrollumfang zulässig sind.
Es müssen die serienmäßigen Befestigungsteile verwendet werden.
§22 48487*07
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei denn,
dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts und/oder
der Felgenschulter eingeschränkt sein.
A11) Auch zulässig an Fahrzeugen mit Hybrid Antrieb -Hybrid, Mild-Hybrid, Plug-in-Hybrid-, dass sind
Fahrzeuge (FZ), die in der Zulassungsbescheinigung Teil 1 (FZ-Schein) unter P.3 " Hybr. ....",
eingetragen haben.
A11c) Auch zulässig an Fahrzeugen mit Voll-Hybrid Antrieb, dass sind Fahrzeuge (FZ), die in der
Zulassungsbescheinigung Teil 1 (FZ-Schein) unter P.3 " Hybr. ....", eingetragen haben.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur auf
den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des Fahrzeugherstellers).
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur auf den
Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des Fahrzeugherstellers).
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radmutter, Kegel 60°, Gewinde M14x1,5
Anzugsmoment: 200 Nm
BF2) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radmutter, Kegel 60°, Gewinde M12x1,5
Anzugsmoment: 130 Nm

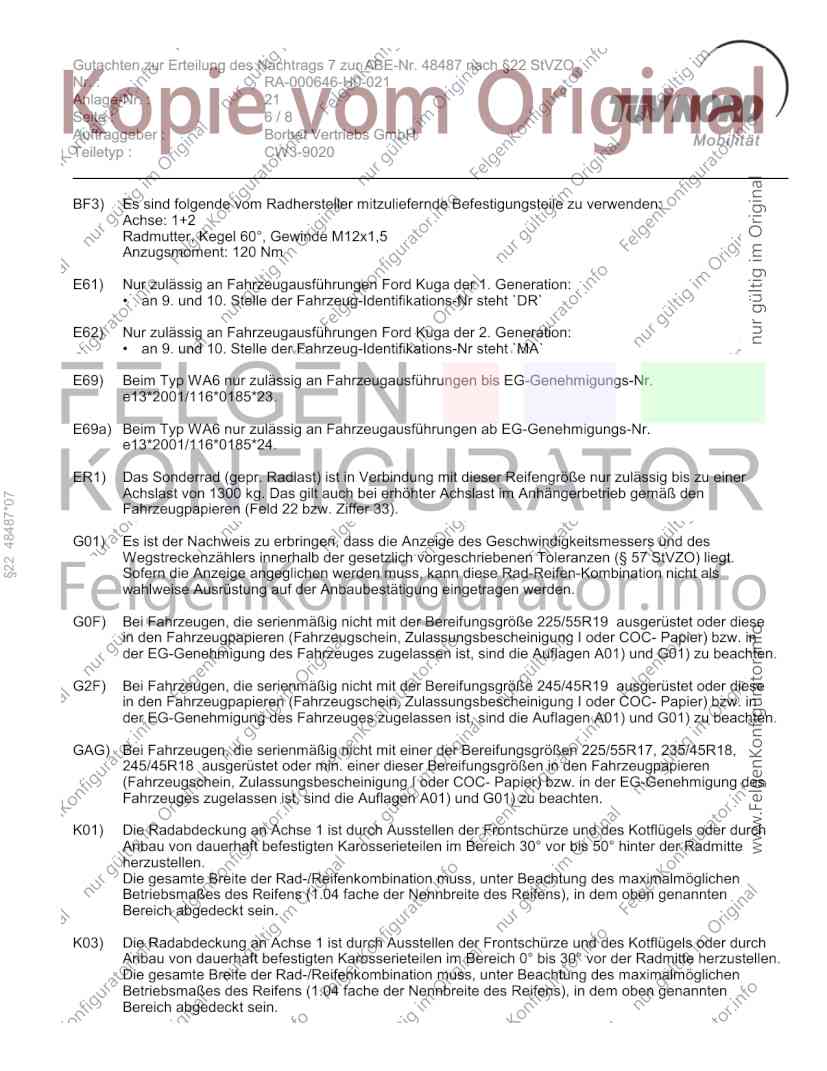

Gutachten zur Erteilung des Nachtrags 7 zur ABE-Nr. 48487 nach §22 StVZO
Nr. : RA-000646-H0-021
Anlage-Nr. : 21
Seite : 6/8
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : CW3-9020
BF3) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radmutter, Kegel 60°, Gewinde M12x1,5
Anzugsmoment: 120 Nm
E61) Nur zulässig an Fahrzeugausführungen Ford Kuga der 1. Generation:
• an 9. und 10. Stelle der Fahrzeug-Identifikations-Nr steht `DR`
E62) Nur zulässig an Fahrzeugausführungen Ford Kuga der 2. Generation:
• an 9. und 10. Stelle der Fahrzeug-Identifikations-Nr steht `MA`
E69) Beim Typ WA6 nur zulässig an Fahrzeugausführungen bis EG-Genehmigungs-Nr.
e13*2001/116*0185*23.
E69a) Beim Typ WA6 nur zulässig an Fahrzeugausführungen ab EG-Genehmigungs-Nr.
e13*2001/116*0185*24.
ER1) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
Achslast von 1300 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb gemäß den
§22 48487*07
Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO) liegt.
Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination nicht als
wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
G0F) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 225/55R19 ausgerüstet oder diese
in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in
der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
G2F) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 245/45R19 ausgerüstet oder diese
in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in
der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
GAG) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 225/55R17, 235/45R18,
245/45R18 ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der Radmitte
herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
Gutachten zur Erteilung des Nachtrags 7 zur ABE-Nr. 48487 nach §22 StVZO
Nr. : RA-000646-H0-021
Anlage-Nr. : 21
Seite : 7/8
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : CW3-9020
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der Radmitte
herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.

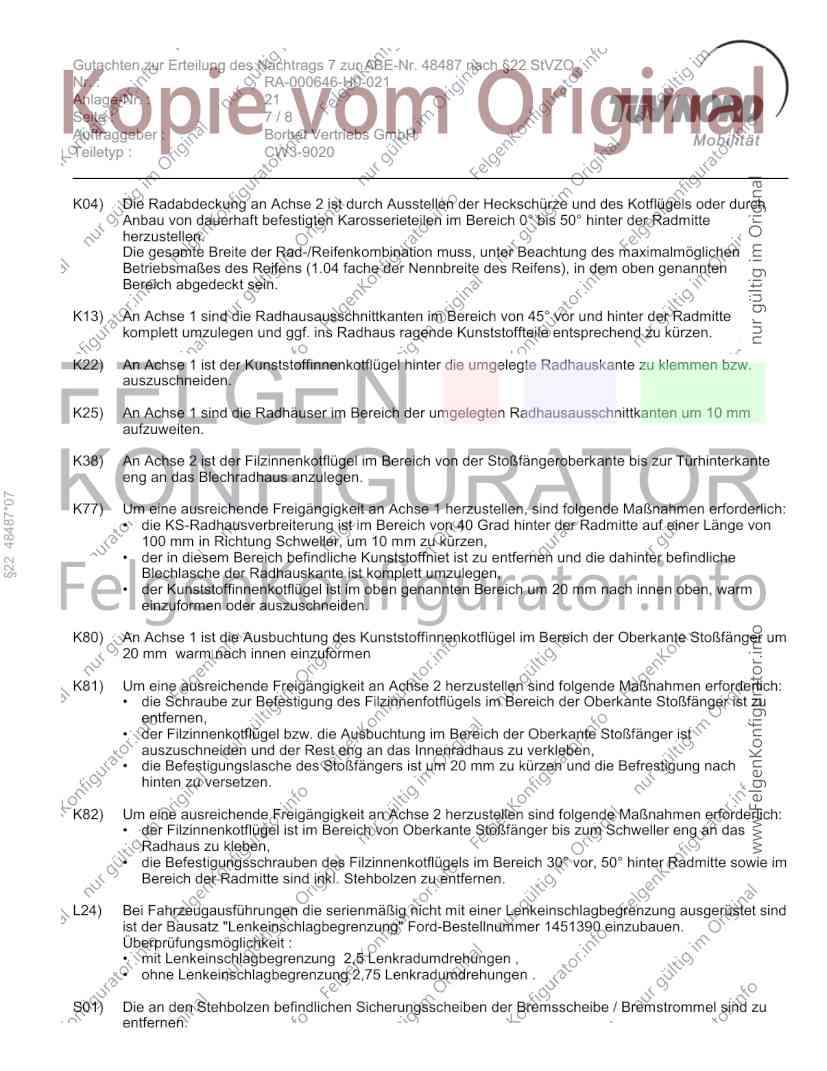

K13) An Achse 1 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der Radmitte
komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile entsprechend zu kürzen.
K22) An Achse 1 ist der Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu klemmen bzw.
auszuschneiden.
K25) An Achse 1 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten um 10 mm
aufzuweiten.
K38) An Achse 2 ist der Filzinnenkotflügel im Bereich von der Stoßfängeroberkante bis zur Türhinterkante
eng an das Blechradhaus anzulegen.
§22 48487*07
K77) Um eine ausreichende Freigängigkeit an Achse 1 herzustellen, sind folgende Maßnahmen erforderlich:
• die KS-Radhausverbreiterung ist im Bereich von 40 Grad hinter der Radmitte auf einer Länge von
100 mm in Richtung Schweller, um 10 mm zu kürzen,
• der in diesem Bereich befindliche Kunststoffniet ist zu entfernen und die dahinter befindliche
Blechlasche der Radhauskante ist komplett umzulegen,
• der Kunststoffinnenkotflügel ist im oben genannten Bereich um 20 mm nach innen oben, warm
einzuformen oder auszuschneiden.
K80) An Achse 1 ist die Ausbuchtung des Kunststoffinnenkotflügel im Bereich der Oberkante Stoßfänger um
20 mm warm nach innen einzuformen
K81) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende Maßnahmen erforderlich:
• die Schraube zur Befestigung des Filzinnenfotflügels im Bereich der Oberkante Stoßfänger ist zu
entfernen,
• der Filzinnenkotflügel bzw. die Ausbuchtung im Bereich der Oberkante Stoßfänger ist
auszuschneiden und der Rest eng an das Innenradhaus zu verkleben,
• die Befestigungslasche des Stoßfängers ist um 20 mm zu kürzen und die Befrestigung nach
hinten zu versetzen.
K82) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende Maßnahmen erforderlich:
• der Filzinnenkotflügel ist im Bereich von Oberkante Stoßfänger bis zum Schweller eng an das
Radhaus zu kleben,
• die Befestigungsschrauben des Filzinnenkotflügels im Bereich 30° vor, 50° hinter Radmitte sowie im
Bereich der Radmitte sind inkl. Stehbolzen zu entfernen.
L24) Bei Fahrzeugausführungen die serienmäßig nicht mit einer Lenkeinschlagbegrenzung ausgerüstet sind
ist der Bausatz "Lenkeinschlagbegrenzung" Ford-Bestellnummer 1451390 einzubauen.
Überprüfungsmöglichkeit :
• mit Lenkeinschlagbegrenzung 2,5 Lenkradumdrehungen ,
• ohne Lenkeinschlagbegrenzung 2,75 Lenkradumdrehungen .
S01) Die an den Stehbolzen befindlichen Sicherungsscheiben der Bremsscheibe / Bremstrommel sind zu
entfernen.
Gutachten zur Erteilung des Nachtrags 7 zur ABE-Nr. 48487 nach §22 StVZO
Nr. : RA-000646-H0-021
Anlage-Nr. : 21
Seite : 8/8
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : CW3-9020

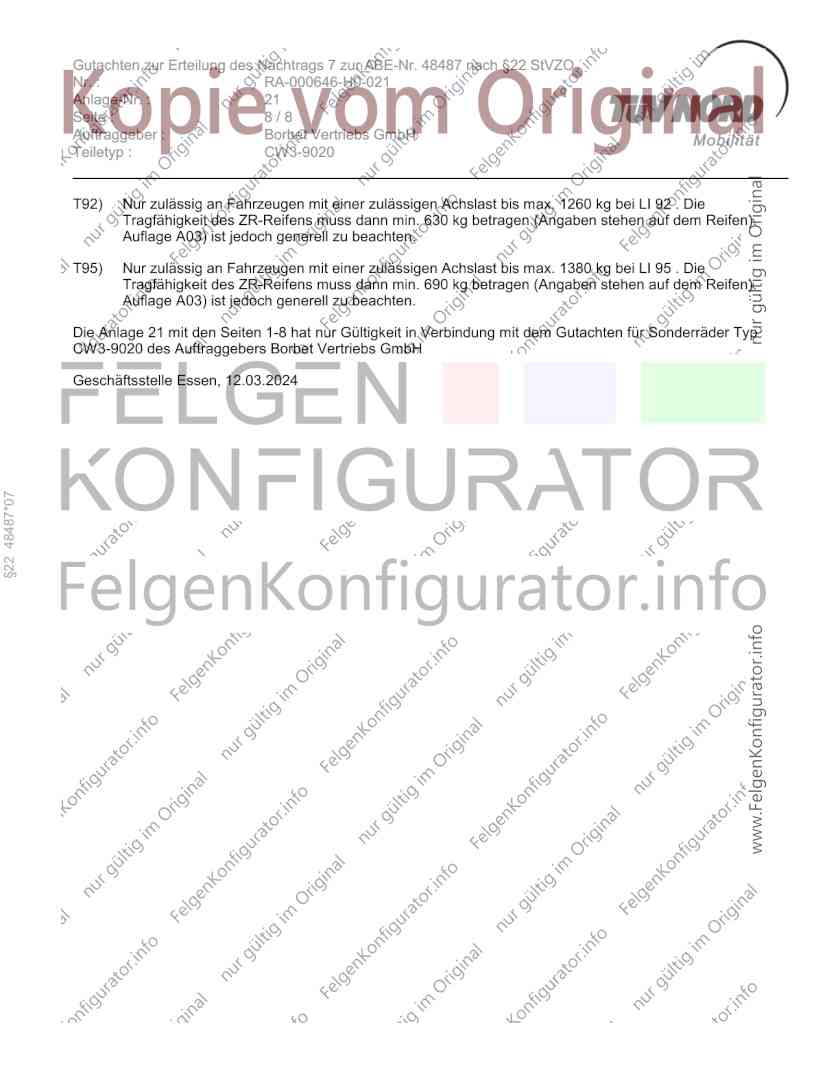

T92) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1260 kg bei LI 92 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 630 kg betragen (Angaben stehen auf dem Reifen).
Auflage A03) ist jedoch generell zu beachten.
T95) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1380 kg bei LI 95 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 690 kg betragen (Angaben stehen auf dem Reifen).
Auflage A03) ist jedoch generell zu beachten.
Die Anlage 21 mit den Seiten 1-8 hat nur Gültigkeit in Verbindung mit dem Gutachten für Sonderräder Typ
CW3-9020 des Auftraggebers Borbet Vertriebs GmbH
Geschäftsstelle Essen, 12.03.2024
§22 48487*07
