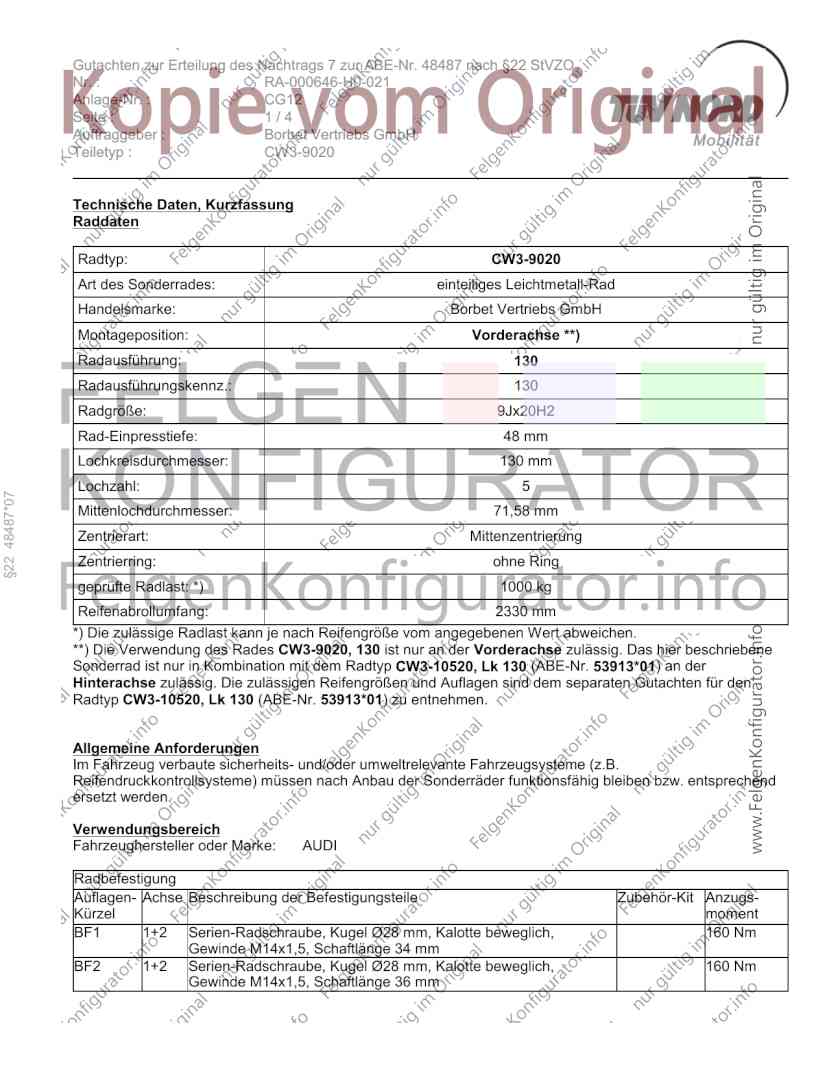

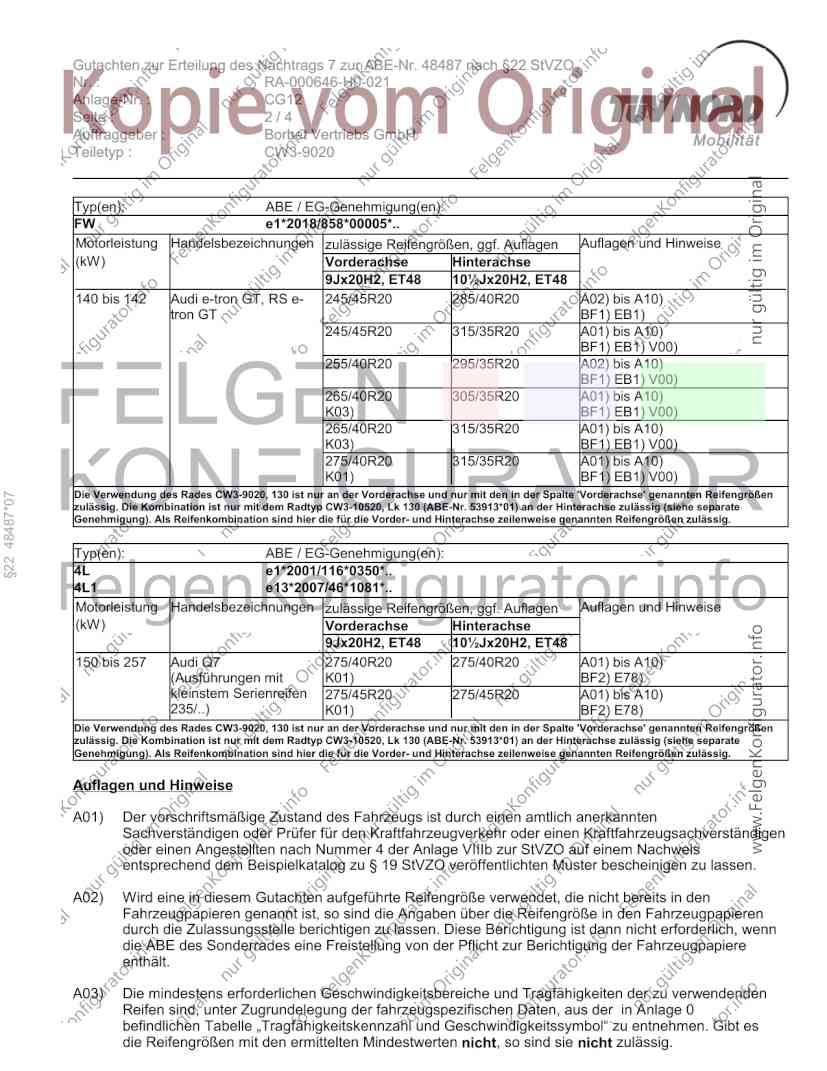

Gutachten zur Erteilung des Nachtrags 7 zur ABE-Nr. 48487 nach §22 StVZO
Nr. : RA-000646-H0-021
Anlage-Nr. : CG12
Seite : 1/4
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : CW3-9020
Technische Daten, Kurzfassung
Raddaten
Radtyp: CW3-9020
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: Borbet Vertriebs GmbH
Montageposition: Vorderachse **)
Radausführung: 130
Radausführungskennz.: 130
Radgröße: 9Jx20H2
Rad-Einpresstiefe: 48 mm
Lochkreisdurchmesser: 130 mm
Lochzahl: 5
§22 48487*07
Mittenlochdurchmesser: 71,58 mm
Zentrierart: Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: *) 1000 kg
Reifenabrollumfang: 2330 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
**) Die Verwendung des Rades CW3-9020, 130 ist nur an der Vorderachse zulässig. Das hier beschriebene
Sonderrad ist nur in Kombination mit dem Radtyp CW3-10520, Lk 130 (ABE-Nr. 53913*01) an der
Hinterachse zulässig. Die zulässigen Reifengrößen und Auflagen sind dem separaten Gutachten für den
Radtyp CW3-10520, Lk 130 (ABE-Nr. 53913*01) zu entnehmen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: AUDI
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Serien-Radschraube, Kugel Ø28 mm, Kalotte beweglich, 160 Nm
Gewinde M14x1,5, Schaftlänge 34 mm
BF2 1+2 Serien-Radschraube, Kugel Ø28 mm, Kalotte beweglich, 160 Nm
Gewinde M14x1,5, Schaftlänge 36 mm
Gutachten zur Erteilung des Nachtrags 7 zur ABE-Nr. 48487 nach §22 StVZO
Nr. : RA-000646-H0-021
Anlage-Nr. : CG12
Seite : 2/4
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : CW3-9020
Typ(en): ABE / EG-Genehmigung(en):
FW e1*2018/858*00005*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
9Jx20H2, ET48 10½Jx20H2, ET48
140 bis 142 Audi e-tron GT, RS e- 245/45R20 285/40R20 A02) bis A10)
tron GT BF1) EB1)
245/45R20 315/35R20 A01) bis A10)
BF1) EB1) V00)
255/40R20 295/35R20 A02) bis A10)
BF1) EB1) V00)
265/40R20 305/35R20 A01) bis A10)
K03) BF1) EB1) V00)
265/40R20 315/35R20 A01) bis A10)
K03) BF1) EB1) V00)
275/40R20 315/35R20 A01) bis A10)
K01) BF1) EB1) V00)
Die Verwendung des Rades CW3-9020, 130 ist nur an der Vorderachse und nur mit den in der Spalte 'Vorderachse' genannten Reifengrößen
§22 48487*07
zulässig. Die Kombination ist nur mit dem Radtyp CW3-10520, Lk 130 (ABE-Nr. 53913*01) an der Hinterachse zulässig (siehe separate
Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise genannten Reifengrößen zulässig.
Typ(en): ABE / EG-Genehmigung(en):
4L e1*2001/116*0350*..
4L1 e13*2007/46*1081*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
9Jx20H2, ET48 10½Jx20H2, ET48
150 bis 257 Audi Q7 275/40R20 275/40R20 A01) bis A10)
(Ausführungen mit K01) BF2) E78)
kleinstem Serienreifen 275/45R20 275/45R20 A01) bis A10)
235/..) K01) BF2) E78)
Die Verwendung des Rades CW3-9020, 130 ist nur an der Vorderachse und nur mit den in der Spalte 'Vorderachse' genannten Reifengrößen
zulässig. Die Kombination ist nur mit dem Radtyp CW3-10520, Lk 130 (ABE-Nr. 53913*01) an der Hinterachse zulässig (siehe separate
Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise genannten Reifengrößen zulässig.
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren
durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich, wenn
die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der Fahrzeugpapiere
enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu verwendenden
Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der in Anlage 0
befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu entnehmen. Gibt es
die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie nicht zulässig.
Gutachten zur Erteilung des Nachtrags 7 zur ABE-Nr. 48487 nach §22 StVZO
Nr. : RA-000646-H0-021
Anlage-Nr. : CG12
Seite : 3/4
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : CW3-9020
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine weiteren
Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem Anbau der
Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre Auswirkung auf den
Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht über die
Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen Befestigungsteile
zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei Verwendung
des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem Abrollumfang zulässig sind.
§22 48487*07
Es müssen die serienmäßigen Befestigungsteile verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei denn,
dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts und/oder
der Felgenschulter eingeschränkt sein.
BF1) Es sind folgende Befestigungsteile zu verwenden:
Achse: 1+2
Serien-Radschraube, Kugel Ø28 mm, Kalotte beweglich, Gewinde M14x1,5, Schaftlänge 34 mm
Anzugsmoment: 160 Nm
BF2) Es sind folgende Befestigungsteile zu verwenden:
Achse: 1+2
Serien-Radschraube, Kugel Ø28 mm, Kalotte beweglich, Gewinde M14x1,5, Schaftlänge 36 mm
Anzugsmoment: 160 Nm
E78) Nur zulässig an Fahrzeugausführungen „Q7 (1. Generation, Modell 4L)":
-EG-Genehmigungs-Nr. e1*2001/116*0350* bis Nachtrag 19
-EG-Genehmigungs-Nr. e1*2001/116*0367* bis Nachtrag 4
-EG-Genehmigungs-Nr.e13*2007/46*1081* bis Nachtrag 5
EB1) Nicht zulässig an Fahrzeugausführungen die mit folgender Bremsanlage ausgerüstet sind:
• Achse 1: 10-Kolben Festsattel Kennz. 4j3.615.105.D mit belüfteter und gelochter Scheibe
Ø420x40 mm
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der Radmitte
herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
Gutachten zur Erteilung des Nachtrags 7 zur ABE-Nr. 48487 nach §22 StVZO
Nr. : RA-000646-H0-021
Anlage-Nr. : CG12
Seite : 4/4
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : CW3-9020
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder- und
Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde. Dies ist möglich
durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers. Falls es sich um eine
serienmäßige Reifenkombination handelt und diese ohne Einschränkung der Reifenfabrikate/-typen
vom Fahrzeughersteller freigegeben ist, entfällt die Notwendigkeit eines entsprechenden Nachweises.
Die Anlage CG12 mit den Seiten 1-4 hat nur Gültigkeit in Verbindung mit dem Gutachten für Sonderräder
Typ CW3-9020 des Auftraggebers Borbet Vertriebs GmbH
Geschäftsstelle Essen, 12.03.2024
§22 48487*07
