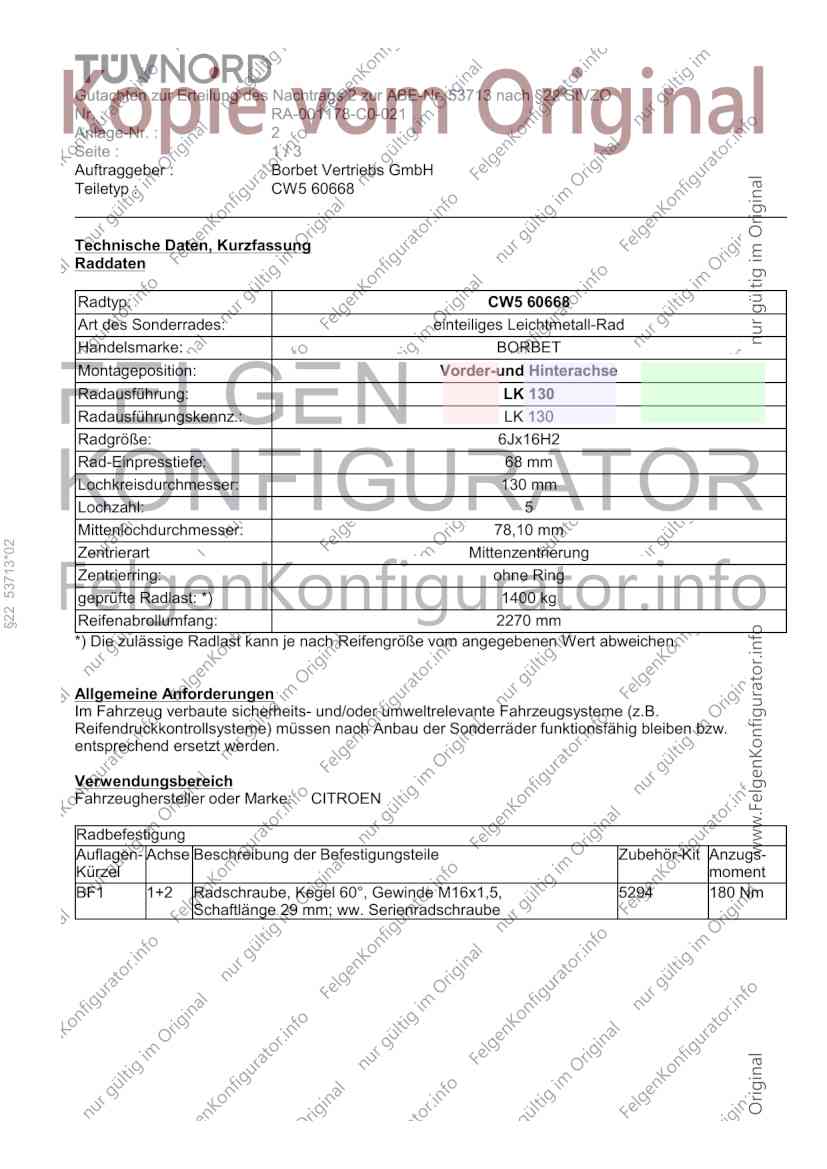

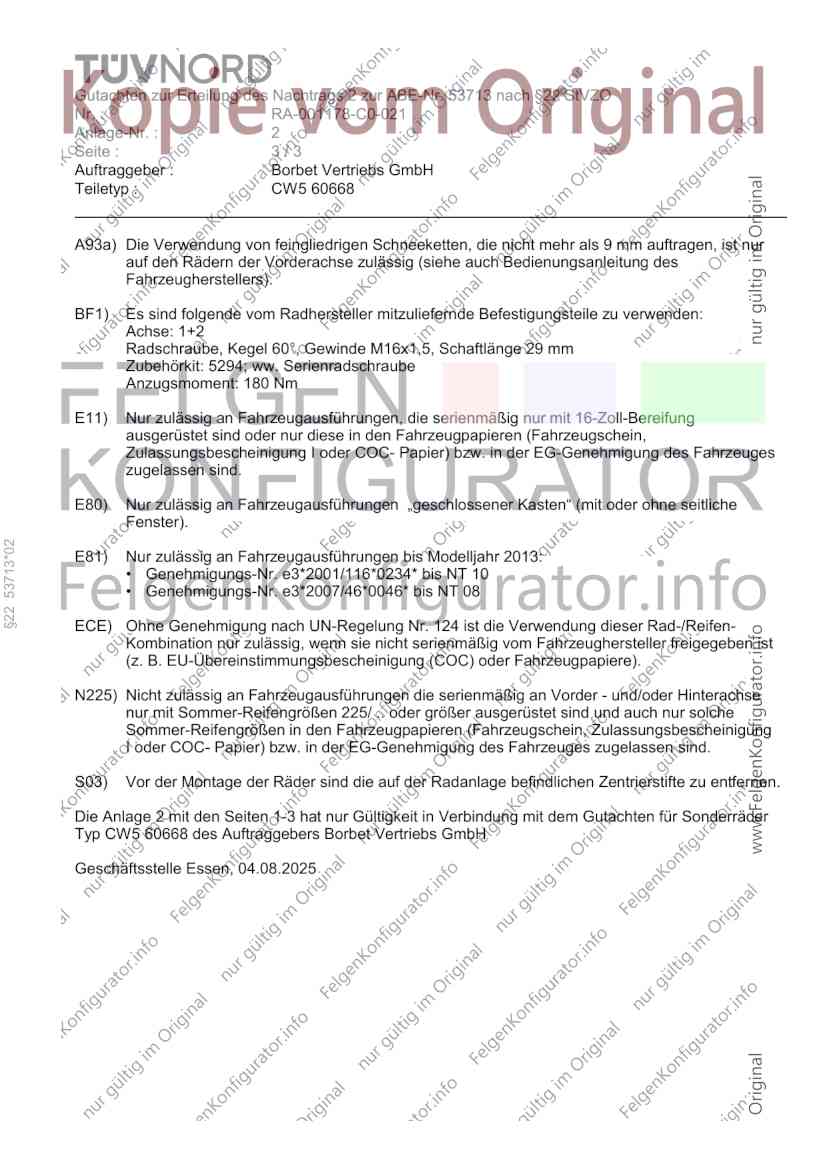

Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 53713 nach §22 StVZO
Nr. : RA-001178-C0-021
Anlage-Nr. : 2
Seite : 1/3
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : CW5 60668
Technische Daten, Kurzfassung
Raddaten
Radtyp: CW5 60668
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: BORBET
Montageposition: Vorder-und Hinterachse
Radausführung: LK 130
Radausführungskennz.: LK 130
Radgröße: 6Jx16H2
Rad-Einpresstiefe: 68 mm
Lochkreisdurchmesser: 130 mm
Lochzahl: 5
Mittenlochdurchmesser: 78,10 mm
§22 53713*02
Zentrierart Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: *) 1400 kg
Reifenabrollumfang: 2270 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: CITROEN
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Radschraube, Kegel 60°, Gewinde M16x1,5, 5294 180 Nm
Schaftlänge 29 mm; ww. Serienradschraube
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 53713 nach §22 StVZO
Nr. : RA-001178-C0-021
Anlage-Nr. : 2
Seite : 2/3
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : CW5 60668
Typ(en): ABE / EG-Genehmigung(en):
250L L773
Y e3*2001/116*0234*..
Y e3*2007/46*0046*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 130 Citroen Jumper 215/75R16C BF1) E11) E80) E81) ECE)
(FZ bis Modelljahr A93) N225) S03)
2013; Serie 16-Zoll,
light Chassie,
225/75R16C
geschlossener Kasten mit
oder ohne
Seitenscheiben)
Typ(en): ABE / EG-Genehmigung(en):
Y e3*2001/116*0234*..
Y e3*2007/46*0046*..
§22 53713*02
Y e3*2007/46*0051*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 132 Citroen Jumper 215/75R16C BF1)
(FZ ab Modelljahr 2014; A93)
Serie 16-Zoll, heavy
Chassie,
225/75R16C
geschlossener Kasten mit
oder ohne A93a)
Seitenscheiben)
225/75R16CP
A93a)
Typ(en): ABE / EG-Genehmigung(en):
Y e3*2007/46*0046*..
Y e3*2007/46*0051*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
103 bis 132 Citroen Jumper 215/75R16C BF1)
(Serie 16-Zoll, light
Chassie mit 215/75R16CP
Automatikgetriebe,
geschlossener Kasten mit
oder ohne 225/75R16C
Seitenscheiben)
225/75R16CP
Auflagen und Hinweise
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 53713 nach §22 StVZO
Nr. : RA-001178-C0-021
Anlage-Nr. : 2
Seite : 3/3
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : CW5 60668
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kegel 60°, Gewinde M16x1,5, Schaftlänge 29 mm
Zubehörkit: 5294; ww. Serienradschraube
Anzugsmoment: 180 Nm
E11) Nur zulässig an Fahrzeugausführungen, die serienmäßig nur mit 16-Zoll-Bereifung
ausgerüstet sind oder nur diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges
zugelassen sind.
E80) Nur zulässig an Fahrzeugausführungen „geschlossener Kasten“ (mit oder ohne seitliche
Fenster).
§22 53713*02
E81) Nur zulässig an Fahrzeugausführungen bis Modelljahr 2013:
• Genehmigungs-Nr. e3*2001/116*0234* bis NT 10
• Genehmigungs-Nr. e3*2007/46*0046* bis NT 08
ECE) Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen-
Kombination nur zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben ist
(z. B. EU-Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
N225) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 225/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
S03) Vor der Montage der Räder sind die auf der Radanlage befindlichen Zentrierstifte zu entfernen.
Die Anlage 2 mit den Seiten 1-3 hat nur Gültigkeit in Verbindung mit dem Gutachten für Sonderräder
Typ CW5 60668 des Auftraggebers Borbet Vertriebs GmbH
Geschäftsstelle Essen, 04.08.2025
Anlage 0
Teil1: Tragfähigkeitskennzahl und Geschwindigkeitssymbol
Teil2: Hinweise zu den Radabdeckungsauflagen
Seite 9 von 9
Teil2: Hinweise zu den Radabdeckungsauflagen-Nrn. K01, K02, K03 und K04
Die nachfolgenden Bilder stellen die Hilfsmittel zur Erfüllung der Radabdeckung dar, die in den Rad-
abdeckungsauflagen beschrieben sind.
Bei diesen Hilfsmitteln handelt es sich um Gummileisten (schraffiert dargestellt) die mit einem
Karosseriekleber beaufschlagt sind. Der Kleber ist auf der Gummileiste so aufgebracht, dass bei der
Montage eine Verklebung der äußeren Kotflügelkante mit der Gummileiste erfolgt.
Bei vorschriftsgemäßer Durchführung der Montage ist eine dauerhafte und sichere Befestigung der
Gummileisten an der Karosserie gewährleistet.
Diese Gummileisten sind im Karosseriefachhandel, als Meterware in verschiedenen Breiten, erhältlich.
Unter Verwendung dieser Leisten ist die Herstellung einer Verbreiterung bis zu 10 mm zulässig.
Vorderachse:
Bereich 30-Grad vor der Radmitte Bereich 30-Grad vor und 50-Grad hinter der Radmitte
§22 53713*02
Hinterachse:
Bereich 50-Grad hinter der Radmitte Bereich 30-Grad vor und 50-Grad hinter der Radmitte
